KÄYTTÖOHJE 16-109 Biltema

Digitaalinen työntömitta

Digital skydelære

Digitalt skjutmått

Tekniska specifikationer

Digitaalinen työntömitta

Tekniset tiedot

Säädettävissä mm- ("mm") tai tuuma- ("in") asteikolle.

Saatu mittaustulos voidaan nollata.

Mittausalue: 0 - 150 mm/0 - 6"

Jakoväli: 0,01 mm/0,0005"

Mittaustarkkuus: +0,03 mm/0,001"

Toistotarkkuus: ± 0,01 mm/0,0005"

Suurin mittausnopeus: 1 m/sek; 40"/sek

Näyttöruutu: Nestekidenäyttö

Virtalähde: Hopeaoksidiparisto 1,5 V SR44

Toimintalämpötila: +5 °C - +40 °C

Säilytyslämpötila: - 20°C - +70°C

Kosteusvaikutus: 0 - 80 % suhteellisella kosteudella ei ole mitään vaikutusta.

Paino: 148 g (sis. pariston)

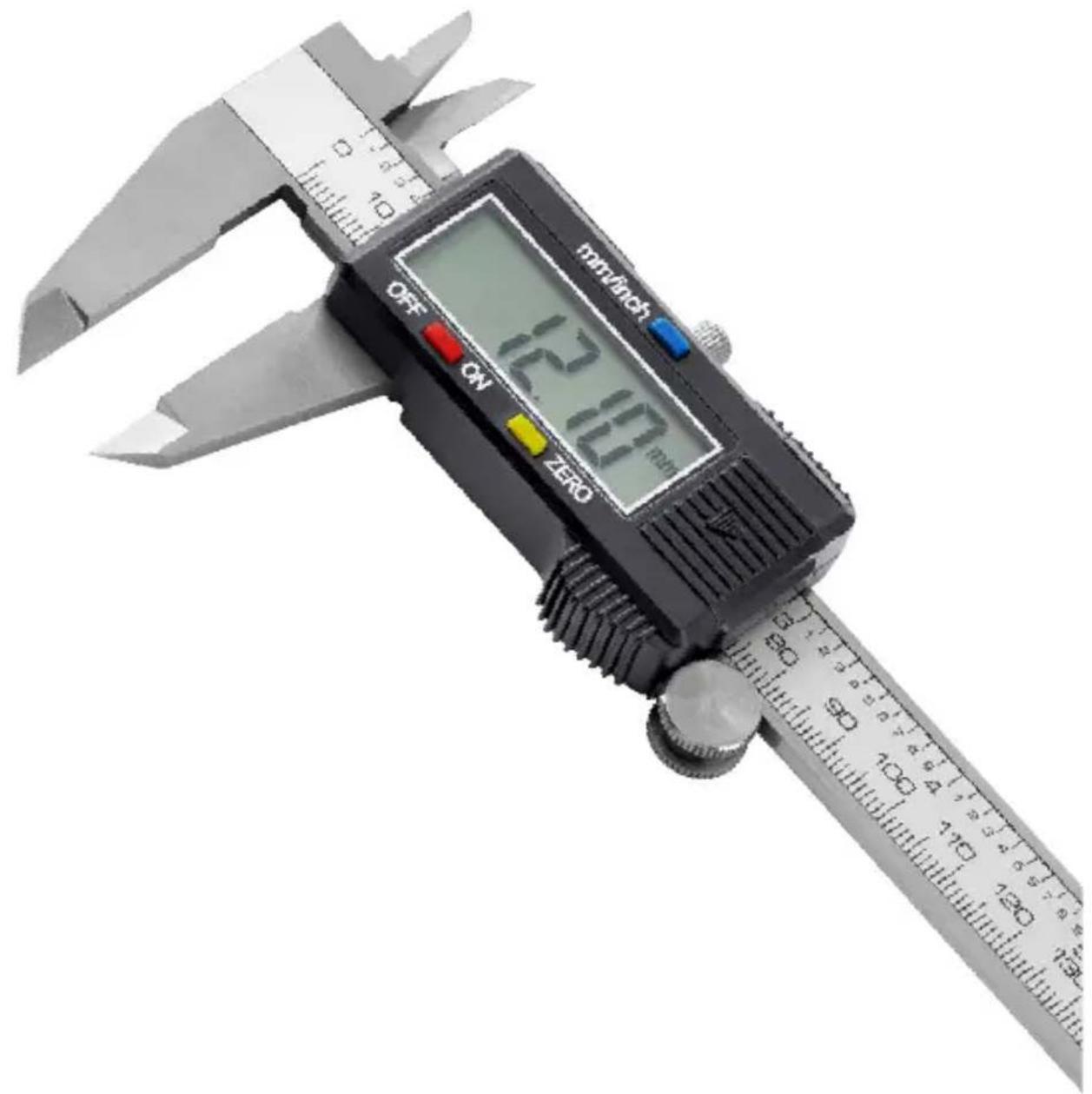

Sanasto:

1. Sisämittakärjet
2. Säädin mm/tuuma.
3. Lukitussalpa
4. Nestekidenäyttö
5. Mittaleuat ulkomittoja varten
6. Käsikäyttöinen virtakytin
7. Nollauspainike
8. Paristokotelon kansi
9. Syvyysmittakieli
10. Pinta astemittausta varten
11. Paristo

1. Valmistelu

(a) Liikkuvaa osaa voi siirtää vain, kun lukitussalpa (3) on löysätty.
(b) Pyyhi leukojen mittapinnat ja pituusasteikko. Älä käytä puhdistukseen orgaanisia liuottimia.
(c) Tarkista että painikkeet, säädin ja nestekidenäyttö toimivat oikein.

2. Perusmittausmenetelmät

(a) Irrota lukkoruuvi (3).
(b) Aktivoi työntömitta painikkeella (6). Valitse sitten mittajärjestelmä (mm tai tuuma) painikkeella (2). (Kun painat painiketta, näyttöön vaihtuu vuorotellen mm/tuumalukema).
(c) Työnnä liikkuvaa osaa vain "tavallisella" voimalla, työntäessäsi mittausleukoja yhteen. Paina sitten nollauspainiketta (7) palauttaaksesi näyttöruutuun jälleen lukeman 0.

Hoito ja huolto

1. Puhdista työntömitta kuivalla puuvillarievulla ennen käyttöä, jottei näyttöruutu toimisi väärin kosteuden vuoksi.
2. Pidä työntömitta puhtaana ja kuivana (neste voi vahingoittaa liikkuvaa osaa).
3. Puhdista mittausleukojen mittasivut huolellisesti puuvillarievulla. ÄLÄ käytä bensiiniä, asetonia tai muita orgaanisia liuottimia.
4. Säästääksesi paristoa sulje työntömitta painikkeella (6), kun et enää käytä sitä.
5. Paristonvaihdon yhteydessä näyttöruutuun voi tulla virheellinen näyttö. Poista tällöin paristo ja aseta se takaisin paikalleen n. puolen minuutin päästä, kunnes näyttö palautuu vakiotoimintaan.

Pariston vaihto

Kun näyttöruudun mittauslukema alkaa vilkkua, paristo on heikko. Työnnä paristokotelon kantta (8) nuolen suuntaan ja vaihda paristo. Aseta paristo siten, että sen +-napa tulee ylöspäin.

Vianetsintä

Kaikki viisi lukua Paristojännite Vaihda paristo. vilkuvat samanaikaisesti, n. kerran sekunnissa.	on alle 1,45 V.
Näyttö ei muutu, Virtapiirivirhe. Poista paristo, kun liikkuvaa osaa aseta se takaisin siirretään. n. fi min kuluttua.
Nimellistarkkuutta Anturissa on likaa. Poista liikkuvan osan kotelo heikompi tarkkuus, mutta anturin mittauspinta pysyy +0,1 mm:n sisällä.	ja sen osat , puhdista paineilmalla (5kg/cm)	2).
Nestekidenäytössä 1. Huono paristo- 1. Poista konsketus. hyvän kosketuksen. 2. Paristojännite on alle 1,4 V.	paristokotelon säädä pariston 2. Vaihda paristo.

Digital skydelære

Tekniske specifikationer

Kan indstilles til at aflæse i enten millimeter- ("mm") eller tommer ("in").

A. Sisämittojen mittaus.
B. Ulkomittojen mittaus.
C. Syvyyden mittaus.
D. Astemittaus.
