KASUTUSJUHEND HS60G ASKO

Varjatud abilise paigaldamine pesumasina ja kuivati vahele 38

Palun lugege läbi kogu juhend ja säilitage see edaspidiseks s.

Inimvigastuste ohu vähendamiseks toote kasutamisel järgige põhilisi ohutusjuhiseid ja hoiatusi, sh järgmist:

• Enne toote esmakordset kasutamist lugege köik juhised läbi ja hoidke need alles edaspidiseks kasutamiseks.
• Juhendid on saadaval meie veebilehel www.asko.com.

- Toode on ette nähtud kasutamiseks ainult koduses majapidamises.

- Ärge parandage ega proovige toote ühtegi osa välja vahetada ega seda muul viisil hooldada, välja arvatud juhul, kui see on kasutus- ja hooldusjuhendis või kasutajapoolsete remonditööde juhistes selgesõnaliselt soovitatud. Samuti ärge proovige seadet parandada ega hooldada, kui te ei mõista juhiseid täies ulatuses või kui teil puuduvad vajalikud oskused sellisteks remonditöödeks.

- Toote ohutuse või jõudlusega seotud parandusi ja hooldusi võivad teha ainult kvalifitseeritud spetsialistid.

- Toote ebaõige kasutamise või volitamata isiku poolt hooldamise korral vastutab kasutaja ainuisikuliselt mistahes kahjude ja kulude katmise eest.

- Ärge lubage lastel seadmega või selle peal märgida. Kui kasutate toodet laste lähedal, jälgige neid tähelepanelikult.

- Toode ei ole möeldud kasutamiseks piiratud füüsiliste või vaimsete võimetega või kogemuste ja teadmiste puudumisega isikutele (sh lastele), Selliseid isikuid peaks toote ohutuse eest vastutav isik juhendama toote ohutu kasutamise osas.

- Ärge lubage alla 3-aastaseid lapsi toote lähedale, välja arvatud juhul, kui nad on pideva järelvalve all.

- Alla kolmeaastased lapsed tuleb seadmest eemal hoida juhul, kui nad pole pideva järelevalve all.

Järgmiseid sümboleid kasutatakse kogu juhendis ja nendel on järgnev tähendus:

TEAVE!

Informatsioon, soovitus, nipp või nõuanne

HOIATUS!

Hoiatus –üldine oht

ELEKTRIŠOKK!

Hoiatus –elektrilöögioht

Originaaljuhend

SÄILITAGE NEED JUHISED EDASPIDISEKS KASUTAMISEKS!

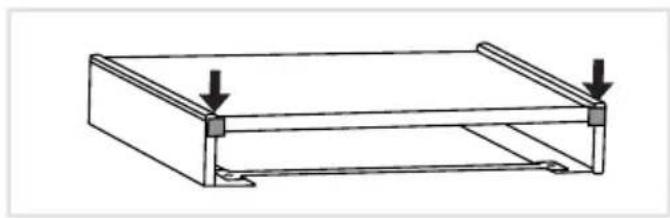

Enne esmakordset kasutamist on vaja eemaldada köik transpordikaitsed.

Transpordielemendid on mõeldud peidetud abilise kaitsmiseks (hidden helper) transpordi käigus ja need tuleb enne käivitamist eemaldada.

TEAVE!

Väljatõmmatava riiuli maksimaalne soovitatav koormus on 10 kg, seega ärge ülekoormake seda, et tagada ohutu kasutamine ja vältida võimalikke kahjustusi.

Varjatud abilise paigaldamine (Hidden Helper)

Varjatud abilise paigaldamine pesumasina ja kuivati vahele

Varjatud abilist (hidden helper)tohib kasutada ainult tootja Asko pesumasina ja kuivati juures.

Kõigepealt tuleb eemaldada riiul. Tõmmake sahtel lõpuni välja, tõstke seda veidi ja seejärel eemaldage siinidelt.

Seejärel keerake ümberminekuvastane element lahti ja kinnitage see kolme kruviga pesumasina tagaküljele.

Kinnitusklamber on tarnitakse koos varjatud abilisega ja on transportimise ajaks ajutiselt kinnitatud vastassuunas.

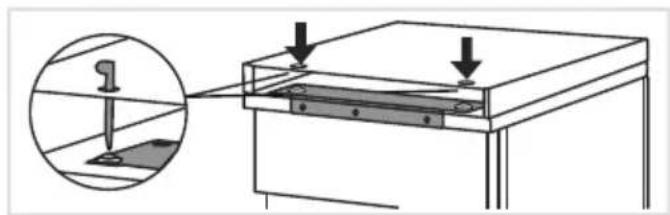

Varjatud abiline tuleb kruvida pesumasina külge kinnitusklambri vasakule ja paremale küljele.

Pingutamise hölbustamiseks võite kasutada varjatud abilise ülaosas olevaid ettevalmistatud avasid. Kasutage kaasasolevat mutrivõtit.

3 Kruvide ja kronsteinide paigaldamine erinevatele trummelkuivati mudelitele.

Enne trummelkuivati paigaldamist järgige allolevaid juhiseid, et paigaldada õigesti kruvid ja kronsteinid varjatud abilise tagaküljele. Valige sobivad juhised vastavalt seadme mudelile, mille leiate kuivati ukse siseküljel olevalt andmeplaadilt. Näidatud on kruvide ja kronsteinide lõppasendid.

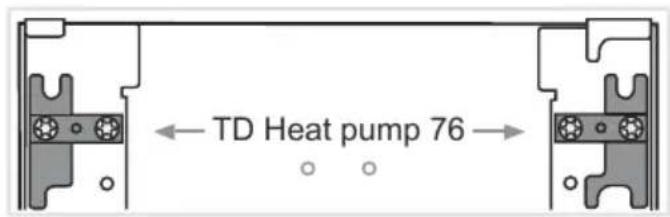

Küttepumbaga trummelkuivati TD 76 Kruvid ja kronsteinid on eelpaigaldatud ja valmis nõuetekohaseks paigaldamiseks.

Küttepumbaga trummelkuivati TD 86 Varjatud abilisest tuleb eelnevalt eemaldada kruvid ja kronsteinid.

Varjatud abilise paigaldamine (Hidden Helper)

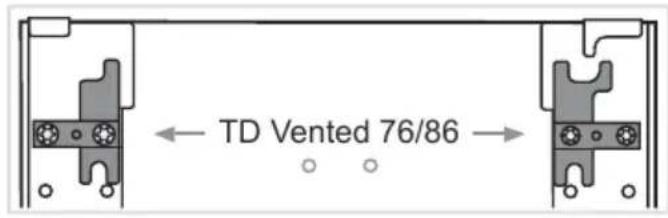

Ventilatsiooniga trummelkuivati TD 76/86 Kronsteine tuleb keerata 180°. Esmalt keerake need lahti, pöörake ja kruvige uuesti kinni.

4 Esijalgade kinnituse paigaldamine Avage sahtli esikaas ja keerake lahti köik ülemise sisekülje kruvid ning eemaldage esijalgade kinnitus.

5 Enne kuivati asetamist varjatud abilisele keerake jalad käsitsi ühe pöörde võrra lahti (ärge kasutage mutrivõtit).

6 Tõstke kuivati üles, asetage see ohutult põhjasahtlile ja lükake tahapoole kuni see lukustub eelpaigaldatud kronsteinidesse.

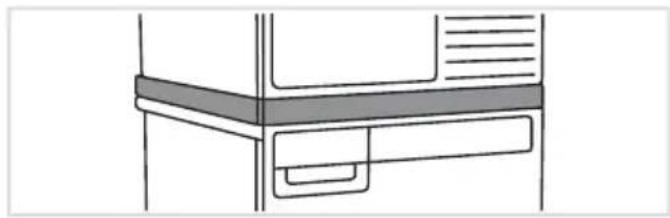

Varjatud abiline peab olema samal joonel kuivati esiküljega.

Seejärel pange sahtel tagasi.

7 Varjatud abilise lõplik paigaldamine pesumasina ja kuivati vahele, tagantpoolt.

Varjatud abilise paigaldamine (Hidden Helper)

Varjatud abilise paigaldamine seadmele

Varjatud abilist (hidden helper)tohib kasutada ainult tootja Asko pesumasina ja kuivati juures.

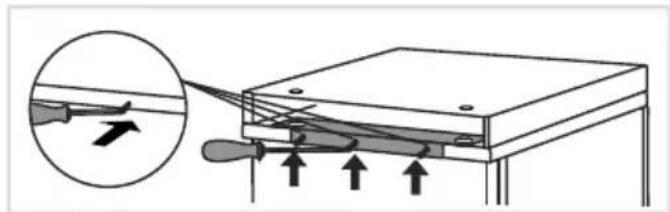

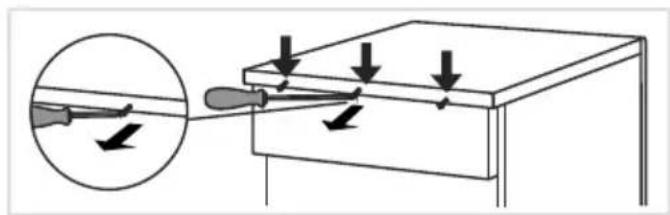

1 Keerake lahti seadme tagaküljel olevad kolm kruvi.

2 Paigaldage seadmele varjatud abiline.

Varjatud abilise saab paigaldada pesumasinale või trummelkuivatile.

Kinnitusklamber on tarnitakse koos varjatud abilisega ja on ajutiselt kinnitatud vastassuunas. Enne paigaldamist keerake see lahti ja kinnitage kolme kruviga pesumasina tagaküljele, trummelkuivati puhul keerake lahti ainult kaks välimist kruvi, kuna vahepealset auku ei ole olemas. Lihtsama paigaldamise jaoks eemaldage esmalt esiküljelt varjatud abiline ja pange see pärast kinnituselemendi kinnitamist uuesti tagasi.

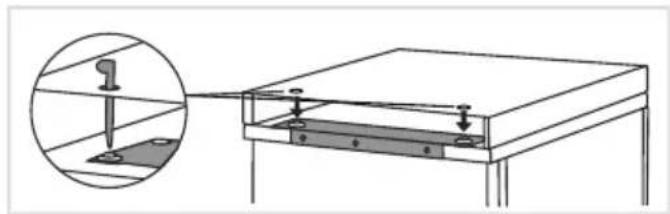

Varjatud abiline tuleb kruvida seadme külge kinnitusklambri vasakule ja paremale küljele. Pingutamise hölbustamiseks võite kasutada varjatud abilise ülaosas olevaid ettevalmistatud avasid. Kasutage kaasasolevat mutrivõtit.

4 Varjatud abilise löplik paigaldamine pesumasinale või kuivatile tagantpoolt. Kui ülemised kronsteinid on takistuseks, saab need parema ilme nimel eemaldada.

TEAVE!

Enne kinnitusklambri pingutamist veenduge, et varjatud abilise servad (hidden helper) on pesumasina või trummelkuivati servadega täpselt samal joonel.

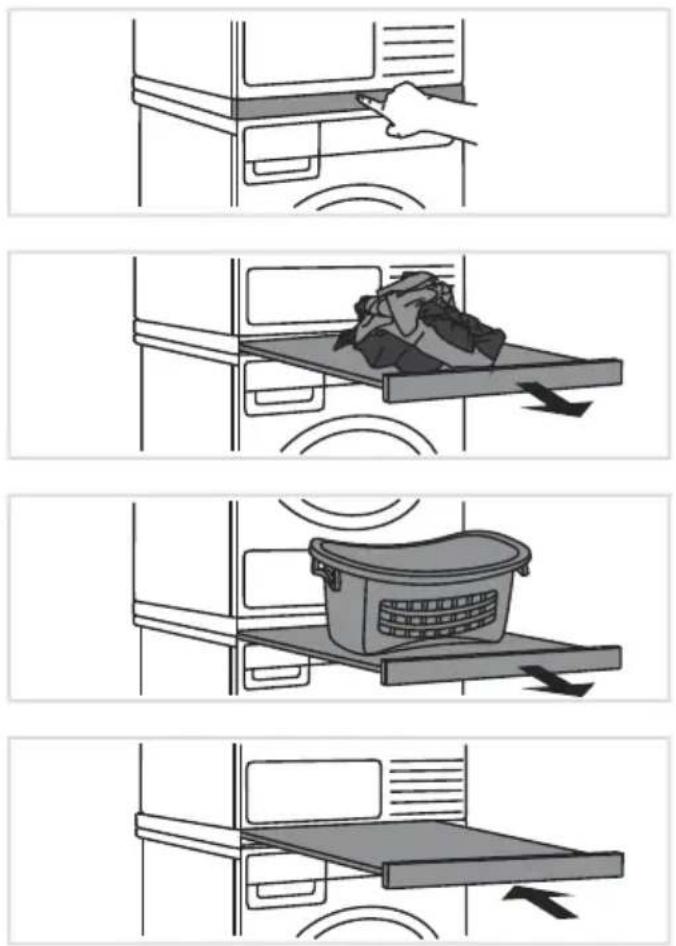

Varjatud abilise kasutamine

1 Vajutage väljatömmatavat riiulit, et see avada.

2 Tõmmake riiul enda suunas välja. Saate panna oma pesu riiulile.

Samuti võite panna riiulile pesukorvi.

3 Pärast kasutamist lükake riiul tagasi peidetud abilise sisse.
