KASUTUSJUHEND SN73EX22CE SIEMENS

1.2.2 Ohusümbolid 251

1.2.3 Hoiatuste struktuur 252

1.2.4 Üldised sümbolid 252

Ohutus 253

2.1 Üldised ohutusjuhised 253

2.1.1 Köik kodumasinad.... 253

Toöriistad ja abinõud.... 254

Remont 255

4.1 Tööpinna vahetamine 255

4.1.1 Tööpinna eemaldamine 255

4.1.2 Tööpinna paigaldamine 255

4.2 Korvisüsteemi paigaldamine.... 256

4.2.1 Tabletisahtli paigaldamine 86 cm mudelile.... 256

4.2.2 Tassitoe klambri paigaldamine 256

4.2.3 Auruti vahetüki paigaldamine 257

4.3 Sahtli varioDrawer vahetamine 258

4.3.1 Sahtli varioDrawer eemaldamine.... 258

4.3.2 Sahtli varioDrawer paigaldamine 259

4.4 Pihustite vahetamine 260

4.4.1 Pihustite eemaldamine 260

4.4.2 Pihusti paigaldamine 260

4.5 Filtrite vahetamine 261

4.5.1 Filtri eemaldamine 261

4.5.2 Filtrite paigaldamine 261

4.6 Küpsetusresti pihustipea paigaldamine 262

4.7 Toitejuhtme vahetamine....263

4.7.1 Toitejuhtme lahtiühendamine 263

4.7.2 Toitejuhtme ühendamine 263

4.8 Pesuaine sahtli katte vahetamine 264

4.8.1 Pesuaine sahtli katte eemaldamine....264

4.8.2 Vedru paigaldamine.... 264

4.8.3 Pesuaine sahtli katte paigaldamine 264

4.9 Reoveepumba katte vahetamine 265

4.9.1 Reoveepumba katte eemaldamine 265

4.9.2 Reoveepumba katte paigaldamine 265

4.10 Küljepaneeli vahetamine 266

4.10.1 Küljepaneeli eemaldamine 266

4.10.2 Küljepaneeli paigaldamine 267

4.11 Välimise ukse vahetamine 268

4.11.1 Välimise ukse eemaldamine....268

4.11.2 Välimise ukse paigaldamine 268

4.12 Juhtpaneeli vahetamine.... 270

4.12.1 Juhtpaneeli eemaldamine 270

4.12.2 Juhtpaneeli paigaldamine 270

4.13 Uksevedrude kinnitamine 271

4.14 Aluspaneeli vahetamine 273

4.14.1 Aluspaneeli eemaldamine 273

4.14.2 Aluspaneeli paigaldamine 273

4.15 Sokliplaadi vahetamine 274

4.15.1 Sokliplaadi eemaldamine 274

4.15.2 Sokliplaadi paigaldamine 274

4.16 Ülevoolutoru vahetamine....275

4.16.1 Ülevoolukanali eemaldamine....275

4.16.2 Ülevoolutoru paigaldamine 276

4.17 Sisemise ukse vahetamine 278

4.17.1 Sisemise ukse eemaldamine....278

4.17.2 Sisemise ukse paigaldamine 278

4.18 Uksehinge vahetamine....279

4.18.1 Uksehinge eemaldamine 279

4.18.2 Uksehinge paigaldamine 279

4.19 Uksetihendi (alumine) vahetamine 281

4.19.1 Uksetihendi eemaldamine....281

4.19.2 Uksetihendi paigaldamine 282

4.20 Uksetihendi (ülemine) vahetamine 283

4.20.1 Uksetihendi eemaldamine.... 283

4.20.2 Uksetihendi paigaldamine 283

Remonditeave - Nõudepesumasin

4.21 Tule EmotionLight vahetamine 284

4.21.1 Tule EmotionLight eemaldamine.... 284
4.21.2 Tule EmotionLight paigaldamine 284

4.22 Tule TimeLight vahetamine 287

4.22.1 Tule TimeLight eemaldamine.... 287
4.22.2 Tule TimeLight paigaldamine 287

4.23 Süvendivalgustuse Gap Illumination vahetamine 288

4.23.1 Süvendivalgustuse Gap Illumination eemaldamine.... 288
4.23.2 Süvendivalgustuse Gap Illumination paigaldamine.... 289

i Selle dokumendiga seoses

1.1 Tähtis teave

1.1.1 Eesmärk

Need remondinõuanded toetavad tarbijat seadmete iseseisval remontimisel vastavalt kehtivale ökodisaini määrusele (03/2021).

Need sisaldavad teavet selle kohta, kuidas vahetada teatud varuosi, samuti hoiatusi ning ohtusid.

Küsimuste korral vötke ühendust meie klienditeenindusega. Meie vastutame kahjustus- te eest ainult siis, kui remondinõuandeid on õigesti järgitud.

1.2 Sümbolite selgitus

1.2.1 Ohutasemed

Ohutasemed koosnevad sümbolist ja märksönast. Märksöna viitab ohu raskusastmele.

Hoiatustase Tähendus
	OHT	Hoiatusteadete eiramine põhjustab surma või raskeid kehavigastusi.
	HOIATUS	Hoiatusteadete eiramine võib põhjustada surma või raskeid kehavigastusi.
	ETTEVAATUST!	Hoiatusteadete eiramine võib põhjustada kergeid kehavigastusi.
TÄHELEPANUI		Hoiatusteadete eiramine võib põhjustada varakahju.

Tabel 1: Ohutasemed

1.2.2 Ohusümbolid

Ohusümbolid on sümboolsed kujutised, mis viitavad ohu laadile. Selles dokumendis kasutatakse alljärgnevaid ohusümboleid.

Ohusümbol Tähendus
	Üldine ohuteade
	Elektripingest tingitud oht
	Plahvatusoht
	Lõikeoht
	Muljumisoht

i Selle dokumendiga seoses

Ohusümbol Tähendus
		Kuumadest pindadest tingitud oht
		Tugevast magnetväljast tingitud oht
		Mitteioniseerivast kiirgusest tingitud oht

Tabel 2: Ohusümbolid

1.2.3 Hoiatuste struktuur

Selles dokumendis olevatel hoiatustel on standardiseeritud väljanägemine ja standardiseeritud struktuur.

Ohu tüüp ja allikas!

Ohu/hoiatuse eiramise võimalikud tagajärjed.

- Meetmed ja ettevaatusabinõud ohu vältimiseks.

Alljärgnevas näiteks on näidatud hoiatust, millega hoiatatakse liikuvatest osadest tingitud elektrilöögiohu eest. Nimetatud on meedet ohu vältimiseks.

Enne remonditöödega alustamist ühendage seadmed elektrivõrgust lahti vähemalt 60 sekundit varem.

1.2.4 Üldised sümbolid

Selles dokumendis kasutatakse alljärgnevaid üldisi sümboleid.

Üld. sümbol Tähendus
	Erinõuande tunnus (tekst ja/või graafik)
	Lihtsa nõuande tunnus (ainult tekst)
	Videojuhendi lingi tunnus

Üld. sümbol Tähendus
	Vajalike tööriistade tunnus
	Vajalike eeltingimuste tunnus
	Seisukorra tunnus (kui..., siis...)
	Tulemuse tunnus
[Start]Klahvi või nupu tunnus
[00123456] Materjalinumbri tunnus
Olek Kuvatava teksti/akna tunnus (seadme ek-raanil)

Tabel 3: Üldised sümbolid

Ohutus

2.1 Üldised ohutusjuhised

2.1.1 Köik kodumasinad

■ Elektriliste osade remondil tehtud vead võivad põhjustada elektrilööki!
■ Lahutage seade vooluvõrgust vähemalt 60 sekundit enne tööle hakkamist.
- Pärast remonti peab olema tehtud ohutuskatse vastavalt standardile VDE 0701 või riiklikele määrustele.

Teravatest servadest tingitud vigastusoht!

■ Kandke kaitsekindaid.

Rasketest ja liikuvatest osadest tingitud muljumisoht remondi-, puhastustööde, törkeotsingu ja hoolduse käigus

■ Kandke turvakingi.
■ Kinnitage rasked osad allakukkumise vastu.
- Ärge toppige kehaosi liikuvate osade vahele.
Oht seadme ohutusele/talitlusele!
■ Kasutage ainult originaalvaruosasid.

Elektrostaatiliselt tundlike osade (ESD) kahjustamise oht!

- Ärge puudutage mooduleid, kaasa arvatud ühendusi ega transportöörlinte.

Tööriistad ja abinõud

Määramine Üksikasjad Kujutised
Tähtotsikuga T20 kruvikeeraja koos puurimisaguga [00340764]	100 mm, splindiga pollidele
Tähtotsikuga T15 kruvikeeraja	Pikkus 80 mm
Lapik kruvikeeraja Tera 10 mm × 1,6 mm × 200 mm
Peeneotsalised tan-gid [00340871]	Pikkus: 200 mm, sirge

Remont

4.1 Tööpinna vahetamine

Nõue:

Seade on toitest lahutatud.
Seadmele pääseb vabalt ligi.

4.1.1 Tööpinna eemaldamine

1. Eemaldage tagaküljelt kaks kruvi (1; valikuline).
2. Suruge mölemat kangi tööpinna all ülespoole (2).

1. Töstke veidi tööpinna esiosa (3).
2. Lükake tööpinda eemale, tagaosa poole (4).
3. Eemaldage tööpind.

4.1.2 Tööpinna paigaldamine

1. Lukustage tööpinna tagakülg juhikutesse, kasutades lukustusröngaid (1).

1. Lükake tööpinda ettepoole (2).
2. Vajutage tööpinna esikülge alla, kuni mölemad kangid kuuldavalt paika klöpsavad (3).
3. Kruvige kaks kruvi uuesti paika (4; valikuline).

Remont

4.2 Korvisüsteemi paigaldamine

Nõue:

Vastav korv on seadmest eemaldatud.

4.2.1 Tabletisahtli paigaldamine 86 cm mudelile Erlöörilstad:

Tabletisahtli juhik [00614935]

Tassitoe klamber [00618565]

1. Kinnitage tabletisahtel diagonaalselt korvi esiotsa külge.

2. Pange tabletisahtel keskele ja klöpsake see paigale.

4.2.2 Tassitoe klambri paigaldamine Eritööriistad:

Tabletisahtli juhik [00614935]
Tassitoe klamber [00618565]

Tasside pesemisel saab tassitoe klambri üles keerata. Tekkiv lisanurk hoiab ära vee kogunemise tasside pöhja. Körgete klaaside pesemisel soovitame jätta tassitoe klambri alla lükatud asendisse. Kui ülemistel korvidel on valikuline plastist vahetükk, tuleb see köigepealt eemaldada.

1. Eemaldage plastist vahetükk.

1. Keerake klamber üles.

4.2.3 Auruti vahetüki paigaldamine Eritööriistad:

Tabletisahtli juhik [00614935]
Tassitoe klamber [00618565]

Kinnitage auruti vahetükk nii, et otsad jääksid korvisüsteemi alla.

1. Painutage käepideme lapatseid sissepoole.

1. Eemaldage käepide ülessuunas.

2. Vajutage plastist küljetükid väljapoole ja üles raamist välja.

1. Painutage juhikuid ettevaatlikult väljapoole.

1. Tömmake lahtikäiv rest sakkidest välja.

2. Suruge metallraam esiosas hoidikutest välja.

1. Suruge metallraam juhikust välja.

4.3.2 Sahtli varioDrawer paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.4 Pihustite vahetamine

4.4.1 Pihustite eemaldamine

1. Kruvige ülemine pihusti lahti (1) ja eemaldamiseks tömmake seda alla (2).

1. Paigaldage alumine pihusti.
   Pihusti läheb klöpsuga paika.
2. Paigaldage ülemine pihusti ja kruvige see kindlalt paika.

Remont

4.5 Filtrite vahetamine

4.5.1 Filtri eemaldamine

1. Keerake jämefiltrit vastupäeva (1) ja eemaldage filtrisüsteem (2).

Veenduge, et kogumisnõusse ei kukuks võõrkehasid.

1. Mikrofiltri eemaldamiseks tömmake see alla.

1. Paigaldage filtrisüsteem uuesti. Veenduge, et jämefiltri lukustuskonksud klöpsaksid paika.
2. Pange filtrisüsteem seadmesse ja keerake jämefiltrit päripäeva. Veenduge, et noollähised kattuksid.

Remont

4.6 Küpsetusresti pihustipea paigaldamine

1. Eemaldage ülemine korv.
2. Pange küpsetusresti pihustipea hoidikusse (1) ja keerake paremale (2).

4.7 Toitejuhtme vahetamine

Nõue:

Seade on toitest lahutatud.
Seade on veeühendusest lahutatud.
Seadmetele pääseb vabalt ligi.

4.7.1 Toitejuhtme lahtiühendamine

- Liigutage toitejuhtme pistikut ettevaatlikult üles-alla ja tömmake see pistikupesast välja.

4.7.2 Toitejuhtme ühendamine

TÄHELEPANU!

Elektriühenduse ülekuumenemine!

Tuleoht

Lükake toitejuhe kindlalt paika, kuni kuulete klõpsu.

Pange toitejuhtme pistik pistikupesasse; kui see on paigas, kuulete klöpsu.

klick

Remont

4.8 Pesuaine sahtli katte vahetamine

Kangina võib kasutada väikest kruvikeerajat.

Nõue:

Seade on toitest lahutatud.
Seade on veeühendusest lahutatud.
Uks on avatud.
Pesuaine sahtli kate on avatud.

4.8.1 Pesuaine sahtli katte eemaldamine

1. Libistage pesuaine sahtli kate 5 mm sisse.
2. Töstke pesuaine sahtli kate juhikutest välja, esmalt alumine osa, seejärel ülemine osa.
3. Eemaldage vedru.

4.8.2 Vedru paigaldamine

1. Paigaldage vedru pikk ots jaoturi paigaldusavasse (1).

1. Pange pesuaine sahtli kate juhikutesse ühel pool nil, et see jääks 5 mm kaugusele täiesti avatud asendist. Suruge vastaspool örnalt juhikutesse.
2. Kontrollige, kas pesuaine sahtli kate toimib.

Remont

4.9 Reoveepumba katte vahetamine

Nõue:

Korv on eemaldatud.
√ Filtrid on eemaldatud.→261

4.9.1 Reoveepumba katte eemaldamine

1. Eemaldage vesi.

Vajaduse korral kasutage käsna.

1. Kangutage pumba kate lusikaga lahti ja võtke kinni selle keskosast.

1. Töstke pumba kate nurga all sissepoole ja eemaldage.

4.9.2 Reoveepumba katte paigaldamine

▶ Paigaldage pumba kate (1) ja suruge see alla (2).

Seade on toitest lahutatud.
Seade on veeühendusest lahutatud.
Seadmetele pääseb vabalt ligi.
Eraldi asetsevad seadmed: tööpind on eemaldatud.→255

4.10.1 Küljepaneeli eemaldamine

1. Eemaldage küljepaneelilt kruvid (1).

Joonis 1: Täisintegreeritavad

1. Kallutage küljepaneeli ülaosast veidi väljapoole (2).
2. Laske küljepaneel alla ja tömmake see alusrennist välja (3).

Remont

4.10.2 Küljepaneeli paigaldamine

1. Paigaldage küljepaneel alusrenni (1).

Joonis 2: Täisintegreeritavad

4.11 Välimise ukse vahetamine

Nõue:

Seade on toitest lahutatud.
Seade on veeühendusest lahutatud.

4.11.1 Välimise ukse eemaldamine

Eemaldage kruvid, mida kirjeldatakse järgmistes sammudes.

1. Avage uks.
2. Eemaldage neli kruvi.

Hoidke ust ühelt poolt kinni.

Eemaldage kaks kruvi.

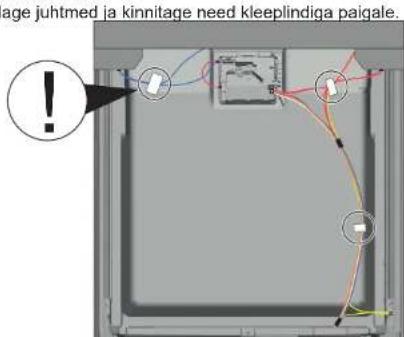

Valesti paigutatud või kinnitamata juhtmed!

Juhtmete kahjustamise oht

Paigaldage juhtmed ja kinnitage need kleeplindiga paigale.

age juhtmed ja kinnitage need kleeplindiga paigale.

Remont

Nõue:

√ Isoleermaterjal on öigesti paigaldatud ja kinnitatud välimise ukse siseküljele.
Hinged on pandud välimise ukse sisse.
1. Sulgege sisemine uks, kuid ärge lööge seda kinni.
2. Lükake välimine uks üles juhtpaneeli alla (1).

1. Lükake välimine uks sisemise ukse vastu ja hoidke paigal (2).

4.

Hoidke ust ühelt poolt kinni.

Avage uks ja kinnitage see kahe kruviga (4 × 11 mm metallkruvid).

4.12 Juhtpaneeli vahetamine

Kui töömoodul ei tööta, tuleb välja vahetada kogu juhtpaneel.

Nõue:

Seade on toitest lahutatud.
Seade on veeühendusest lahutatud.
Välimine uks on eemaldatud.
Välimine uks on eemaldatud (täisintegreeritav/integreeritav).

4.12.1 Juhtpaneeli eemaldamine

1. Ühendage lahti juhtpaneeli ja alumise loputustarviku elektriühendused (1, 2).

1. Ühendage lahti maanduskaabel (3; valikuline).
2. Avage seadme uks.

3. Hoidke juhtpaneelist kinni, et see maha ei kukuks.

4. Eemaldage kuus kruvi.

1. Eemaldage juhtpaneel.

4.12.2 Juhtpaneeli paigaldamine

Kasutage 4 × 16 mm kruvisid.

▶ Paigaldage vastupidises järjekorras.

Remont

4.13 Uksevedrude kinnitamine

1. Eemaldage juhtmejuhiku kate.

1. 1. Tehke uks veidi lahti (1).

2. Kinnitage põhjarennis olevasse soonde (2).

3. Sulgege aeglaselt uks (3).

Juhtmesüsteem kinnitub automaatselt uksehinge külge.

Remont

1. 1. Lükake uks veidi koomale (4).

2. Viige soon taha ja vabastage uksehing (5).

3. Avage uks (6).

1. Korrake sama seadme teisel küljel.

Remont

4.14 Aluspaneeli vahetamine

Jalad on identsed ja neid vöib ümber tösta.

Nõue:

Seade on toitest lahutatud.
Seade on veeühendusest lahutatud.
Välimine uks on eemaldatud.
Välimine uks on eemaldatud (täisintegreeritav/integreeritav).

4.14.1 Aluspaneeli eemaldamine

1.

Vale eemaldusviis. Kui aluspaneel küljelt lahti keeratakse ja eemaldatakse, vöivad kaks kronsteini murduda. Kui kahjustada saab ainult üks kronstein, saab pooli vahetada, kuna kronsteinid on indentsed. Soovitatav on panna midagi külje esiotsa seadme alla, et vähendada jalgadega aluspaneelile langevat koormust.

1. Pange juhikutesse (1) kruvikeeraja ja vabastage konks, lükates seda allapoole.

1. Tõstke paneel maha.

2. Eemaldage jalad ettesuunas (1).

1. Paigaldage jalad.
2. Kinnitage aluspaneel ülaosale (1) ja vajutage, kuni see kuuldavalt paika klöpsab (2).

4.15 Sokliplaadi vahetamine

Sokliplaat asub esikülje alaosas.

Nõue:

Seade on toitest lahutatud.
Seade on veeühendusest lahutatud.
Mööblipaneel (valikuline) on eemaldatud.
Välimine uks on eemaldatud.
Välimine uks on eemaldatud (täisintegreeritav/integreeritav).
√ Aluspaneel on eemaldatud (valikuline).→273

4.15.1 Sokliplaadi eemaldamine

1. Eemaldage kaks kruvi (1).

1 2 2 1

1. Vabastage kinnituselemendid (2).

2. Kallutage sokliplaati ettevaatlikult ettepoole (1).

Mudelist olenevalt on tule EmotionLight pistik endiselt aluse küljes.

Vabastage pistik kinnitusnukil ja tömmake taha (valikuline; 2).

4.15.2 Sokliplaadi paigaldamine

- Paigaldage sokliplaat vastupidises järjekorras.

Remont

4.16 Ülevoolutoru vahetamine

Ülevoolutoru asub seadme esikülje alaosas.

Nõue:

Seade on toitest lahutatud.
Seade on veeühendusest lahutatud.
Mööblipaneel on eemaldatud (valikuline)
Välimine uks on eemaldatud.
√ Aluspaneel on eemaldatud (valikuline).→273
Sokliplaat on eemaldatud.→274

4.16.1 Ülevoolukanali eemaldamine

Jääkvesi

■ Kui tühjendusvoolik on eemaldatud, vöib jääkvesi välja voolata.
■ Koguge vesi anumasse või eemaldage see alusplaadilt imuga.

1. Kangutage välja üleval olev kinnitusmehhanism (1, 2).

1. Vabastage kinnituselement ülevalt.

1. Töstke ülevoolutoru välja.

Ülevoolutoru valest paigaldusest tingitud veekahjustus!

Paigaldage ülevoolutoru õigesti põhja alusrenni juhikusse.

Klöpsake ülevoolutoru ülevalt õigesti paika

1. 1. Paigaldage ülevoolutoru (1).

2. Viige ülevoolutoru tihendisse (2).

3. Lükake ülevoolutoru tihendi juhikusse (3).
4. Paigutage ülevoolutoru tihkelt (4)
5. Klöpsake ülevoolutoru paika (5).

1. Kontrollige paigaldust vasakul ja paremal. 3. Veenduge, et toru oleks kindlalt paigal.

4.17 Sisemise ukse vahetamine

Nõue:

Seade on toitest lahutatud.
Seade on veeühendusest lahutatud.

4.17.1 Sisemise ukse eemaldamine

1. Eemaldage kruvid (1).
2. Eemaldage sisemine uks ülessuunas (2).

1. Tömmake uksetihend ette.
2. Viige sisemine uks tihendi taha.
3. Sulgege sisemine uks.
4. Tömmake uksetihend üles. Küljeosad on üleval näha.
5. Liigutage uksehing üles.

Remont

4.18 Uksehinge vahetamine

Nõue:

Seade on toitest lahutatud.
Seade on veeühendusest lahutatud.
Seadmetele pääseb vabalt ligi.
Küljepaneel on eemaldatud.→266
Välimine uks on eemaldatud.
Sisemine uks on eemaldatud.
Juhtpaneel on eemaldatud.→270
Uksevedrud on kinnitatud.→271
√ Aluspaneel on eemaldatud.→273
Sokliplaat on eemaldatud.→274
Ülevoolukanal on eemaldatud.→275

4.18.1 Uksehinge eemaldamine

1. 1. Vabastage haak kruvikeerajaga (1).
2. Tömmake uksehinge ettepoole (2).

1. Vabastage maaühendus uksehingel.


1. 1. Paigaldage hing seadmele (1).

2. Liigutage hinge allapoole (2), kuni see on seadme külge lukustunud.

Puuduv maaühendus võib põhjustada uksel võrgupotentsiaali.

Looge maaühendus.

4.19 Uksetihendi (alumine) vahetamine

Nõue:

Seade on toitest lahutatud.
Seade on veeühendusest lahutatud.
Välimine uks on eemaldatud.
Sokliplaat on eemaldatud.→274
√ Aluspaneel on eemaldatud (valikuline). →273
Uksevedrud on eemaldatud.
Juhtpaneel on eemaldatud.
Juhtmekimbu hoidik all paremal on eemaldatud.

4.19.1 Uksetihendi eemaldamine

1. Eemaldage kaks lukustusklambrit alumiselt uksetihendilt (1, 2).

1. Lahutage ülevoolukanal.

1. Töstke ülevoolurenn välja.

1. Eemaldage sisemiselt ukselt alumine uksetihend.

1. Paigaldage uksetihendiga tihendusjuhikust vasakule ja paremale tihenduskorgid.

1. Paigutage uksetihend nii, et tihendusklapp jääks sisemise ukse sisse.
2. Kinnitage uksetihend kahe lukustusklambriga.

Remont

4.20 Uksetihendi (ülemine) vahetamine

Nõue:

Seade on toitest lahutatud.
Seade on veeühendusest lahutatud.

4.20.1 Uksetihendi eemaldamine

▶ Eemaldage sisemiselt raamilt uksetihend.

4.20.2 Uksetihendi paigaldamine

Enne paigaldamist tuleb uksetihend lõigata parajaks. Tihendi õige pikkus on 1750 mm seadmetele kõrgusega 81 cm ja 1850 mm seadmetele kõrgusega 86 cm.

1. Valmistage ette sobiv uksetihend.
2. Veenduge, et tihendusprofiili paigaldusasend oleks õige.

1. Valge punkt peab olema ühetasa tihenduspesa ribaga.

Tihend ei tohi olla laineline ega nurkadest kiskuda. Tihend lõigatakse otstest diagonaalselt lühemaks ja otsad pannakse mahuti esiosa põhja alla.

Pange tihendi ots ettepoole sisemise ukse alla. Tihend peab olema vastu mahutit võimalikult pikalt.

Öigesti paigaldatud uksetihend:

EmotionLight asub loputuspaagi ülemisel eesmisel välisel pinnal.

Nõue:

Seade on toitest lahutatud.
Seade on veeühendusest lahutatud.
Seadmetele pääseb vabalt ligi.
Tööpind on eemaldatud (valikuline).
√ Parempoolne küljepaneel on eemaldatud (valikuline).→266

4.21.1 Tule EmotionLight eemaldamine

1. Vötke tagaküljel olev haak lahti (1).

1. Eemaldage hoidik ülessuunas (2).

2. Tömmake pistik ühendusest välja (seadme esiküljel all paremal).

3. Eemaldage elektriühendus toitemoodulist.

Kaabli kahjustus uksehinge juures.

Paigaldage kaabel uksehinge juurde (hinge ja loputuspaagi vahele) nii, et liikuvad osad seda ei kahjustaks.

Paigaldage kaabel paremale poole alla.

Vahetage TimeLight välja ainult tervikuna. Tule TimeLight moodul kinnitatakse sokliplaadi tagaosa külge.

Nõue:

Seade on toitest lahutatud.
Seade on veeühendusest lahutatud.
√ Aluspaneel on eemaldatud.→273
Sokliplaat on eemaldatud ja ümber pööratud.→274

4.22.1 Tule TimeLight eemaldamine

1. Painutage kinnituselemendid (1) veidi väljapoole.

1. Tõmmake tule TimeLight moodul ülessuunas juhikust välja (2).

4.22.2 Tule TimeLight paigaldamine

1. Painutage kinnituselemendid (1) uuesti tagasi.

1. Lükake tule TimeLight moodul juhikusse (2).
2. Looge elektriühendus.

Remont

4.23 Süvendivalgustuse Gap Illumination vahetamine

Nõue:

Seade on toitest lahutatud.
Seade on veeühendusest lahutatud.
Välimine uks on lahti võetud.
Toöpaneel on eemaldatud.

4.23.1 Süvendivalgustuse Gap Illumination eemaldamine

1. 1. Võtke kinnitus lahti (1).
2. Eemaldage töömooodulilt elektriühendus (2).

1. 1. Võte haak lahti (1).

2. Töstke trükkplaat koos hoidikuga üles ja eemaldage see töömooduli raamilt (2).

1. Paigaldage trükkplaadi hoidik töömooduli raamile.

1. Keerake seda, kuni kuulete klõpsu.

1. Paigaldage valguskiud ja keerake, kuni kuulete klõpsu.

1. Ühendage juhe töömooduliga.

4.20.2 Luukun tiivisteen asennus.... 324
