KASUTUSJUHEND BD2076WFXN Profilo

1.1.1 Eesmärk.... 177

1.2 Sümbolite selgitus 177

1.2.1 Ohutasemed.... 177

1.2.2 Ohusümbolid 177

1.2.3 Hoiatuste struktuur.... 178

1.2.4 Üldised sümbolid.... 178

Ohutus.... 179

2.1 Üldised ohutusjuhised.... 179

2.1.1 Köik kodumasinad.... 179

Tööriistad ja abinõud.... 180

Remont....181

4.1 Uksetihendi vahetamine.... 181

4.1.1 Uksetihendi eemaldamine 181

4.1.2 Uksetihendi paigaldamine.... 181

4.2 Käepideme vahetamine 184

4.2.1 Käepideme eemaldamine 184

4.2.2 Käepideme paigaldamine 184

4.3 Ülemise uksehinge vahetamine....185

4.3.1 Ülemise uksehinge eemaldamine.... 185

4.3.2 Ülemise uksehinge paigaldamine.... 186

4.4 Ülemise uksehinge vahetamine (uks koos kuvaga).... 187

4.4.1 Ülemise uksehinge eemaldamine.... 187

4.4.2 Ülemise uksehinge paigaldamine.... 188

4.5 Keskmise uksehinge vahetamine.... 189

4.5.1 Keskmise uksehinge eemaldamine 189

4.5.2 Keskmise uksehinge paigaldamine 189

4.6 Alumise uksehinge vahetamine 190

4.6.1 Alumise uksehinge eemaldamine.... 190

4.6.2 Alumise uksehinge paigaldamine 190

4.7 Riiuli vahetamine 191

4.7.1 Riiuli eemaldamine.... 191

4.7.2 Riiuli paigaldamine.... 191

4.8 Reguleeritava riiuli vahetamine 192

4.8.1 Reguleeritava riiuli eemaldamine.... 192
4.8.2 Reguleeritava riiuli paigaldamine 192

4.9 Paindliku riiuli vahetamine 193

4.9.1 Paindliku riiuli eemaldamine 193
4.9.2 Paindliku riiuli paigaldamine 193

4.10 Hommikusöögikomplekti vahetamine 194

4.10.1 Hommikusöögikomplekti eemaldamine 194
4.10.2 Hommikusöögikomplekti paigaldamine 194

4.11 Pudelialuse vahetamine 195

4.11.1 Pudelialuse eemaldamine 195
4.11.2 Pudelialuse paigaldamine 195

4.12 Ukseraami vahetamine.... 196

4.12.1 Ukseraami eemaldamine 196
4.12.2 Ukseraami paigaldamine.... 196

4.13 Külmutatud toidu mahuti vahetamine.... 197

4.13.1 Külmutatud toidu mahuti eemaldamine 197
4.13.2 Külmutatud toidu mahuti paigaldamine 197

4.14 Mahuti vahetamine.... 198

4.14.1 Mahuti eemaldamine 198
4.14.2 Mahuti paigaldamine.... 198

4.15 Laiendatava mahuti vahetamine 199

4.15.1 Laiendatava mahuti eemaldamine 199
4.15.2 Laiendatava mahuti paigaldamine 199

4.16 LED-kohtvalgusti vahetamine 200

4.16.1 LED-kohtvalgusti eemaldamine 200
4.16.2 LED-kohtvalgusti paigaldamine 200

4.17 Ülemise LED-tule vahetamine.... 201

4.17.1 LED-tule eemaldamine 201
4.17.2 Ülemise LED-tule paigaldamine.... 202

4.18 Külgmise LED-valgusriba vahetamine 203

4.18.1 Külgmise LED-valgusriba eemaldamine 203
4.18.2 Külgmise LED-valgusriba paigaldamine 204

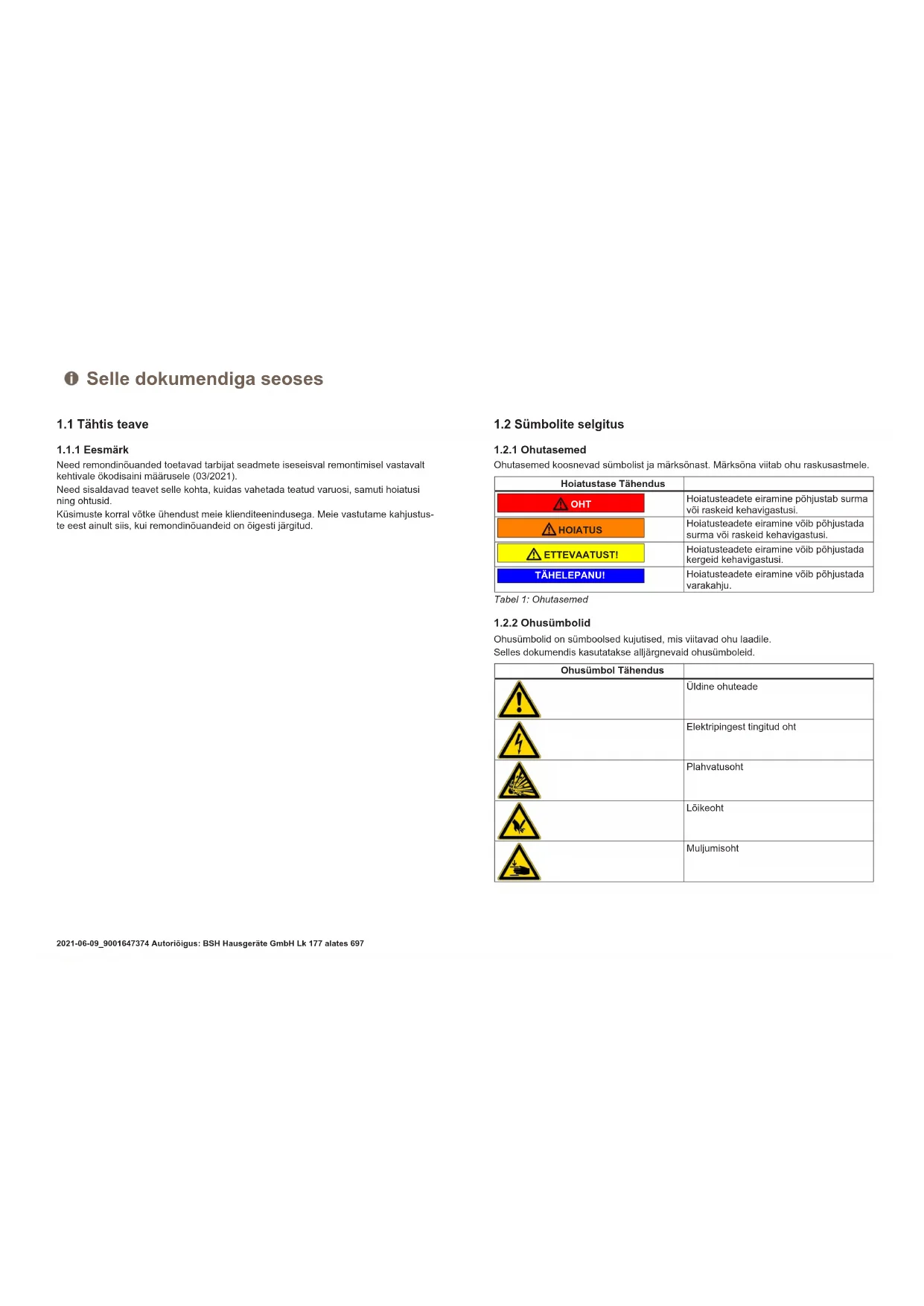

i Selle dokumendiga seoses

1.1 Tähtis teave

1.1.1 Eesmärk

Need remondinõuanded toetavad tarbijat seadmete iseseisval remontimisel vastavalt kehtivale ökodisaini määrusele (03/2021).

Need sisaldavad teavet selle kohta, kuidas vahetada teatud varuosi, samuti hoiatusi ning ohtusid.

Küsimuste korral vötke ühendust meie klienditeenindusega. Meie vastutame kahjustus- te eest ainult siis, kui remondinõuandeid on õigesti järgitud.

1.2 Sümbolite selgitus

1.2.1 Ohutasemed

Ohutasemed koosnevad sümbolist ja märksönast. Märksöna viitab ohu raskusastmele.

Hoiatustase Tähendus
	OHT	Hoiatusteadete eiramine põhjustab surma või raskeid kehavigastusi.
	HOIATUS	Hoiatusteadete eiramine võib põhjustada surma või raskeid kehavigastusi.
	ETTEVAATUST!	Hoiatusteadete eiramine võib põhjustada kergeid kehavigastusi.
TÄHELEPANU!		Hoiatusteadete eiramine võib põhjustada varakahju.

Tabel 1: Ohutasemed

1.2.2 Ohusümbolid

Ohusümbolid on sümboolsed kujutised, mis viitavad ohu laadile. Selles dokumendis kasutatakse alljärgnevaid ohusümboleid.

Ohusümbol Tähendus
		Üldine ohuteade
		Elektripingest tingitud oht
		Plahvatusoht
		Lõikeoht
		Muljumisoht

i Selle dokumendiga seoses

Ohusümbol Tähendus
		Kuumadest pindadest tingitud oht
		Tugevast magnetväljast tingitud oht
		Mitteioniseerivast kiirgusest tingitud oht

Tabel 2: Ohusümbolid

1.2.3 Hoiatuste struktuur

Selles dokumendis olevatel hoiatustel on standardiseeritud väljanägemine ja standardiseeritud struktuur.

OHT

Ohu tüüp ja allikas!

Ohu/hoiatuse eiramise võimalikud tagajärjed.

▶ Meetmed ja ettevaatusabinõud ohu vältimiseks.

Alljärgnevas näiteks on näidatud hoiatust, millega hoiatatakse liikuvatest osadest tingitud elektrilöögiohu eest. Nimetatud on meedet ohu vältimiseks.

OHT

Enne remonditöödega alustamist ühendage seadmed elektrivõrgust lahti vähemalt 60 sekundit varem.

1.2.4 Üldised sümbolid

Selles dokumendis kasutatakse alljärgnevaid üldisi sümboleid.

Üld. sümbol Tähendus
	Erinõuande tunnus (tekst ja/või graafik)
	Lihtsa nõuande tunnus (ainult tekst)
	Videojuhendi lingi tunnus

Üld. sümbol Tähendus
	Vajalike tööriistade tunnus
	Vajalike eeltingimuste tunnus
	Seisukorra tunnus (kui..., siis...)
	Tulemuse tunnus
Start Klahvi või nupu tunnus
[00123456] Materjalinumbri tunnus
Olek Kuvatava teksti/akna tunnus (seadme ek-raanil)

Tabel 3: Üldised sümbolid

Ohutus

2.1 Üldised ohutusjuhised

2.1.1 Köik kodumasinad

■ Elektriliste osade remondil tehtud vead võivad põhjustada elektrilööki!
■ Lahutage seade vooluvõrgust vähemalt 60 sekundit enne tööle hakkamist.
- Pärast remonti peab olema tehtud ohutuskatse vastavalt standardile VDE 0701 või riiklikele määrustele.

Teravatest servadest tingitud vigastusoht!

■ Kandke kaitsekindaid.

Rasketest ja liikuvatest osadest tingitud muljumisoht remondi-, puhastustööde, törkeotsingu ja hoolduse käigus

■ Kandke turvakingi.
■ Kinnitage rasked osad allakukkumise vastu.
- Ärge toppige kehaosi liikuvate osade vahele.
Oht seadme ohutusele/talitlusele!
■ Kasutage ainult originaalvaruosasid.

Elektrostaatiliselt tundlike osade (ESD) kahjustamise oht!

- Ärge puudutage mooduleid, kaasa arvatud ühendusi ega transportöörlinte.

Tööriistad ja abinõud

Määramine Üksikas	jad Kujutised
Kaitserie[00342013]	60 cm × 50 cm
Lapik kruvikeeraja Tera2,4 mm × 0,4 mm × 60 mm,komplektis [00341820]
Eritööriist[00342180]
Iminapp[00342224]	∅50 mm
Tähtotsik TX20[00340865]	6,3 mm (1/4 tolli)
Lapik kruvikeeraja Tera 10 mm × 1,6 mm ×200 mm

Remont

4.1 Uksetihendi vahetamine

Nõue:

Uks on lahti.

1. Tömmake uksetihend soonest välja.

Uksetihend on eemaldatud.

	Uue uksetihendi paksus võib veidi erineda vana tihendi paksusest. See ei mõjuta ukse sulgemist ja pikaajalist tööd.
	Kui teie seadmel on reguleeritavad hinged või hingekinnitused, saate sulgemismehhanismi hiljem sobivaks sättida.
	Väikesed augud uksetihendis on vajalikud õhutuseks. Need ei ole toot-misvead.

Remont

1. Kontrollige, kas tihendi soon on terve.

1. if Kui tihendi soon on kahjustatud, - pöörduge klienditeeninduse poole.

3.

Uksetihendi kerge köverdumine on normaalne ega mõjuta selle toimivust. Soovitatav on uksetihend enne seadmesse paigaldamist sirgu tömmata.

Soojendage uksetihendit fööni või sooja veega ja vormige seda käsitsi.

1. Lükake tihendi otsad soone üla- ja alanurka.

Uksetihend on paigaldatud.

Remont

4.2 Käepideme vahetamine

Eritööriistad:

Tähtotsik TX20 6,3 mm (1/4 tolli) [00340865]

Lapik kruvikeeraja Tera 10 mm × 1,6 mm × 200 mm

Nõue:

Seade on toitest lahutatud.
Uks on lahti.

4.2.1 Käepideme eemaldamine

1. Eemaldage kaks kruvikatet (1).
2. Keerake lahti kaks kruvi (2).
3. Eemaldage käepide (3).

Ukse käepide on eemaldatud.

Teise ukse käepidet saab eemaldada samamoodi.

4.2.2 Käepideme paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.3 Ülemise uksehinge vahetamine

Eritööriistad:

Tähtotsik TX20 6,3 mm (1/4 tolli) [00340865]

HOIATUS Rasked, kogukad seadmed! Selja- ja lihasevigastused ► Seadme ust tohivad eemale spetsialistid. ► Seadme liigutamiseks on va ► Kasutage vaid sobivaid töö

Nõue:

Seade on toitest lahutatud.
Seadme sisearmatuur on eemaldatud.

4.3.1 Ülemise uksehinge eemaldamine

1. Pange seade tagaküljele.

1. 1. Vajutage ülemise hinge katet mölemal pool (1).

2. Nihutage ülemise hinge kate välja (2).

3. Pöörake hinge katet (3).
4. Eemaldage ülemise hinge kate (4).
5. Eemaldage kaks kruvi (5).
6. Eemaldage ülemine hing (6).

Ülemine hing on eemaldatud.

4.3.2 Ülemise uksehinge paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.4 Ülemise uksehinge vahetamine (uks koos kuvaga)

Eritööriistad:

Tähtotsik TX20 6,3 mm (1/4 tolli) [00340865]

HOIATUS Rasked, kogukad seadmed! Selja- ja lihasevigastused ► Seadme ust tohivad eemale spetsialistid. ► Seadme liigutamiseks on va ► Kasutage vaid sobivaid töö

Kui remonditööd on valesti tehtud, esineb elektrilöögist tingitud eluoht.

Elektrilisi osasid peavad parandama kvalifitseeritud elektrikud.
Pärast remonti peab olema tehtud ohutuskatse vastavalt standardile VDE 0701 või riiklikele määrustele.

Enne remonditöödega alustamist ühendage seadmed elektrivörgust lahti vähemalt 60 sekundit varem.

Nõue:

Seade on toitest lahutatud.
Seadme sisearmatuur on eemaldatud.

4.4.1 Ülemise uksehinge eemaldamine

1. Pange seade tagaküljele.

1. 1. Eemaldage ülemise hinge kate (1).

2. Eemaldage kaablikarbi kate (2).

3. Lahutage elektriühendus (3).
4. Keerake lahti maaühenduse kruvi (4).
5. Eemaldage kaablikaitse (5).
6. Keerake kruvi lahti (6).

Ülemine hing on eemaldatud.

4.4.2 Ülemise uksehinge paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.5 Keskmise uksehinge vahetamine

Eritööriistad:

Tähtotsik TX20 6,3 mm (1/4 tolli) [00340865]

HOIATUS Rasked, kogukad seadmed! Selja- ja lihasevigastused ► Seadme ust tohivad eemale spetsialistid. ► Seadme liigutamiseks on va ► Kasutage vaid sobivaid töö

Nõue:

Seade on toitest lahutatud.
Seadme sisearmatuur on eemaldatud.
Ülemine uksehing on eemaldatud.
Ülemine uks on eemaldatud.

4.5.1 Keskmise uksehinge eemaldamine

1. Eemaldage külmikuosa uks (1).
2. Keerake lahti kaks kruvi (2).
3. Eemaldage keskmine hing (3).

Keskmine hing on eemaldatud.

4.5.2 Keskmise uksehinge paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.6 Alumise uksehinge vahetamine

Eritööriistad:

Tähtotsik TX20 6,3 mm (1/4 tolli) [00340865]

HOIATUS Rasked, kogukad seadmed! Selja- ja lihasevigastused ► Seadme ust tohivad eemale spetsialistid. ► Seadme liigutamiseks on va ► Kasutage vaid sobivaid töö

Nõue:

Seade on toitest lahutatud.
Seadme sisearmatuur on eemaldatud.
Ülemine hing on eemaldatud.
Keskmine hing on eemaldatud.

4.6.1 Alumise uksehinge eemaldamine

1. Eemaldage sügavkülmikuosa uks (1).
2. Keerake kruvi lahti (2).
3. Keerake alumine hing välja (3).
4. Eemaldage alumine hing (4).

Alumine uksehing on eemaldatud.

4.6.2 Alumise uksehinge paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.7 Riiuli vahetamine

Nõue:

Uks on lahti.

4.7.1 Riiuli eemaldamine

▶ Tömmake riiul välja.

Riiul on eemaldatud.

4.7.2 Riiuli paigaldamine

- Paigaldage vastupidises järjekorras.

Remont

4.8 Reguleeritava riiuli vahetamine

Nõue:

Uks on lahti.

4.8.1 Reguleeritava riiuli eemaldamine

1. 1. Tõmmake reguleeritava riiuli parempoolset osa ettepoole (1).
2. Eemaldage reguleeritava riiuli parempoolne osa (2).

1. Eemaldage reguleeritava riiuli vasakpoolne osa samamoodi.

Reguleeritav riiul on eemaldatud.

4.8.2 Reguleeritava riiuli paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.9 Paindliku riiuli vahetamine

Nõue:

Uks on lahti.

4.9.1 Paindliku riiuli eemaldamine

1. Eemaldage klaasriiul (1).
2. Tõstke paindlikku riulit ja tömmake see välja (2).

→ Paindlik riiul on eemaldatud.

4.9.2 Paindliku riiuli paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.10 Hommikusöögikomplekti vahetamine

Nõue:

Uks on lahti.

4.10.1 Hommikusöögikomplekti eemaldamine

Töstke hommikusöögikomplekti ja tömmake see välja.

Hommikusöögikomplekt on eemaldatud.

4.10.2 Hommikusöögikomplekti paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.11 Pudelialuse vahetamine

Nõue:

Uks on lahti.

4.11.1 Pudelialuse eemaldamine

Tömmake pudelialus välja.

Pudelialus on eemaldatud.

4.11.2 Pudelialuse paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.12 Ukseraami vahetamine

Nõue:

Uks on lahti.

4.12.1 Ukseraami eemaldamine

Töstke ukseraam üles.

Ukseraam on eemaldatud.

4.12.2 Ukseraami paigaldamine

- Paigaldage vastupidises järjekorras.

Remont

4.13 Külmutatud toidu mahuti vahetamine

Nõue:

Uks on lahti.

4.13.1 Külmutatud toidu mahuti eemaldamine

1. Tömmake külmutatud toidu mahuti täielikult välja (1).
2. Eemaldage toidumahuti (2).

Külmutatud toidu mahuti on eemaldatud.

4.13.2 Külmutatud toidu mahuti paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.14 Mahuti vahetamine

Nõue:

Uks on lahti.

4.14.1 Mahuti eemaldamine

1. Tömmake alumine külmkapimahuti välja (1).
2. Tömmake ülemine külmkapimahuti välja (2).

Mahutid on eemaldatud.

4.14.2 Mahuti paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.15 Laiendatava mahuti vahetamine

Nõue:

Uks on lahti.

4.15.1 Laiendatava mahuti eemaldamine

1. Tömmake laiendatav mahuti täielikult välja (1).
2. Eemaldage laiendatav mahuti (2).

Laiendatav mahuti on eemaldatud.

4.15.2 Laiendatava mahuti paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.16 LED-kohtvalgusti vahetamine

Eritööriistad:

Eritööriist [00342180]

Teie seadmel on LED-tuli, mis ei vaja hooldust. Seda tuld tohib parandada ainult klienditeenindus või volitatud tehnik!

OHT Liikuvatest osadest tingitud ele Elektrilöögist tingitud surm ► Enne remonditöödega alus gust lahti vähemalt 60 seku ETTEVAATUST! Teravad servad! Lõikehaavad ► Kandke kaitsekindaid.

Nõue:

Seade on toitest lahutatud.
Uks on lahti.

4.16.1 LED-kohtvalgusti eemaldamine

1. Kasutage LED-kohtvalgusti väljatömbamiseks eritööriista (1).

1. Ühendage lahti LED-kohtvalgusti elektriühendused.
   LED-kohtvalgusti on eemaldatud.

4.16.2 LED-kohtvalgusti paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.17 Ülemise LED-tule vahetamine

Eritööriistad:

Lapik kruvikeeraja Tera 2,4 mm × 0,4 mm × 60 mm,

komplektis [00341820]

Teie seadmel on LED-tuli, mis ei vaja hooldust.

Seda tuld tohib parandada ainult klienditeenindus või volitatud tehnik!

OHT

Kui remonditööd on valesti tehtud, esineb elektrilöögist tingitud eluoht.

Elektrilisi osasid peavad parandama kvalifitseeritud elektrikud.
Pärast remonti peab olema tehtud ohutuskatse vastavalt standardile VDE 0701 või riiklikele määrustele.

OHT

Enne remonditöödega alustamist ühendage seadmed elektrivõrgust lahti vähemalt 60 sekundit varem.

ETTEVAATUST!

Teravad servad!

Lõikehaavad

Kandke kaitsekindaid.

Nõue:

Seade on toitest lahutatud.

Uks on lahti.

Ülemine sisearmatuur on eemaldatud.

4.17.1 LED-tule eemaldamine

1. Liigutage LED-tuld vasakule.

LED-tule elektriühendus on lahutatud.

1. Vabastage LED-tule haagid.

LED-tuli on eemaldatud.

4.17.2 Ülemise LED-tule paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.18 Külgmise LED-valgusriba vahetamine

Eritööriistad:

Iminapp ∅50 mm [00342224]

Teie seadmel on LED-tuli, mis ei vaja hooldust. Seda tuld tohib parandada ainult klienditeenindus või volitatud tehnik!

Nõue:

Seade on toitest lahutatud.
Uks on lahti.
Külmikuosa riiulid on eemaldatud.

4.18.1 Külgmise LED-valgusriba eemaldamine

1. Kleepige iminapp külgmise LED-valgusriba ülemise kolmandiku külge.

1. Tömmake iminapp koos külgmise LED-valgusribaga ühe keerava liigutusega ette-poole.

1. Lahutage külgmise LED-valgusriba elektriühendus. Külgmine LED-valgusriba on eemaldatud.

4.18.2 Külgmise LED-valgusriba paigaldamine

1. Ühendage külgmise LED-valgusriba elektriühendus.
2. Kinnitage külgmine LED-valgusriba selle kohale külmkapi seinal (haagid lähevad klöpsuga paika).
   Külgmine LED-valgusriba on paigaldatud.
