KASUTUSJUHEND BD2176WFAN Profilo

4.1 Uksetihendi vahetamine 181

4.3 Ulemise uksehinge vahetamine 185

4.3.1 Ülemise ukseinge eemaldamine 18
4.3.2 Ülemise uksehinge paigaldamine 186

4.4 Ülemise uksehinge vahetamine (uks koos kuvaga) 187

4.4.1 Ülemise uksheinge eemaldamine 187
4.4.2 Ülemise uksehinge paigaldamine 188

4.5 Keskmise uksehinge vahetamine 189

4.5.1 Keskmise uksehinge eemaldamine 189
4.5.2 Keskmise uksehinge paigaldamine 189

4.6 Alumiseuksehinge vahetamine 190

4.6.1 Alumise uksehinge eemaldamine 190
4.6.2 Alumise uksehinge paigaldamine 190

4.7 Riiuli vahetamine 191

4.7.1 Riiuli eemaldamine 191
4.7.2 Riiuli paigaldamine.. 191

4.8 Reguleeritava riuli vahetamine 192

4.8.1 Reguleeritava riuli eemaldamine 192
4.8.2 Reguleeritava riuli paigaldamine 192

4.9 Painliku riuli vahetamine 193

4.9.1 Painliku riiuli eemaldamine 193
4.9.2 Painliku riiuli paigaldamine 193

4.10 Hommikusogikomplekti vahetamine 194

4.10.1 Hommikusogikomplekti eemaldamine 194
4.10.2 Hommikusogikomplekti paigaldamine 194

4.11 Pudelialuse vahetamine 195

4.11.1 Pudelialuse eemaldamine 195
4.11.2 Pudelialuse paigaldamine 195

4.12 Ukseraami vahetamine 196

4.12.1 Ukseraami eemaldamine 196
4.12.2 Ukseraami paigaldamine 196

4.13 Kulmutatud toidu mahuti vahetamine 197

4.13.1 Kulmutatud toidu mahuti eemaldamine 197
4.13.2 Kulmutatud toidu mahuti paigaldamine 197

4.14 Mahuti vahetamine 198

4.14.1 Mahuti eemaldamine 198
4.14.2 Mahuti paigaldamine 198

4.15 Laiendatava mahuti vahetamine 199

4.15.1 Laiendatava mahuti eemaldamine 199
4.15.2 Laiendatava mahuti paigaldamine 199

4.16 LED-kohtvalgusti vahetamine 200

4.16.1 LED-kohtvalgusti eemaldamine 200
4.16.2 LED-kohtvalgusti paigaldamine 200

4.17 Ülemise LED-tule vahetamine 201

4.17.1 LED-tule eemaldamine 201
4.17.2 Ülemise LED-tule paigaldamine 202

4.18 Kulgmise LED-valgusriba vahetamine 203

4.18.1 Külgmise LED-valgusriba eemaldamine 203
4.18.2 Külgmise LED-valgusriba paigaldamine 204

Selle dokumendiga seoses

1.1 Tahtis teave

1.1.1 Eesmark

Need remondinouanded toetavad tarbjat seadmete iseseisval remontimisel vastavalt kehtivale okodisaini märusele (03/2021).

Need sisaldavad teavet selle kohta, kuidas vahetada teatud varuosi, samuti hoiatusi ning ohtusid.

Küsimuste korral vötte ühendust meie klienditeenindusega. Meie vastutame kahjustuste eest ainult siis, kui remondinouandeid on öigesti järgitud.

1.2 Sumbolite selgitus

1.2.1 Ohutasedmed

Ohutased koosnevad sumbolist ja marksonast. Marksona viitab ohu raskusastmele.

Hoiatustase Tähendus
OHT	Hoiatustadete eiramine põhjustab surma või raskeid kehavigastusi.
HOIATUS	Hoiatustadete eiramine võib põhjustada surma või raskeid kehavigastusi.
ETTEVAATUST!	Hoiatustadete eiramine võib põhjustada kergeid kehavigastusi.
TAHELEPANUI	Hoiatustadete eiramine võib põhjustada varakahju.

Ohusümbol Tähendus
!	Üldine ohuteade
	Elektripingest tingitud oht
	Plahvatusoht
	Löikeoht
	Muljumisht

Selle dokumendiga seoses

Ohusümbo L Tähendus
	Kuumadest pindadest tingitud oht
	Tugevast magnetväljast tingitud oht
	Mitteioniseerivast kärgusest tingitud oht

Tabel 2: Ohusumbolid

1.2.3 Hoiatuste struktuur

Selles dokumendis olevatel hoiatustel on standardiseeritud valjanagemine ja standardiseeritud struktur.

OHT

Ohu/hoiatuse eiramise voimalikud tagajärjed.

Meetmed ja ettevaatusuboud ohu valtimiseks.

Alljargnevas naiteks on naidatud hoiatust, millega hoiatatakse likuvatest osadest tingitud elektriloggiohu eest. Nimetatud on meedet ohu valtimiseks.

OHT

Enre remonditödega alustamist ühendage seadmed elektrivor

gust lahti vahemalt 60 sekundit varem.

1.2.4 Üldised sumbolid

Selles dokumendis kasutatakse alljargnevaid üldisi sumboleid.

Üld.&symbol Tāhendus
1	Erinūande tunnus (tekst ja/vōi graafik)
0	Lihtsa nōuande tunnus (ainult tekst)
Videojuhendi lingi tunnus

Üld. symbolism Tähendus
	Vajalike tõöristade tunnus
	Vajalike eeltingimuste tunnus
	Seisukorra tunnus (kui..., siis...)
	Tulemuse tunnus
Start Klahvi vöi nupu tunnus
[00123456] Materjalinumbri tunnus
Olek Kuvatava teksti/akna tunnus (seadme	ek- raanil)

Tabel 3: Üldised sumbolid

Ohutus

2.1 Üldised ohutusjuhised

2.1.1 Koik kodumasinad

Elektriliste osade remondil tehtud vead voivad pohjustada elektrilloki!
Lahutage seade vooluvorgust vahemalt 60 sekundit enne toole hakkamist.
Pärast remonti peab olema tehtud ohutuskatse vastavalt standardile VDE 0701 vörlriklijke mäusteule.

Teravatest servadest tingitud vigastusoht!

Kandke kaitsekindaid.

Rasketest ja liikuvatest osadest tingitud muljumisoht remondi-, puhastustöde, törkeotsingu ja hoolduse käigus

Oht seadme ohutusele/talitusele!
Kasutage ainult originaalvaruosasid.

Elektrostaatiliselt tundlike osade (ESD) kahjustamise oht!
- Arge puudutage mooduleid, kaasa arvatud uhendusi ega transportorlnte.

4.1 Uksetihendi vahetamine

Noe:
Uks on lahti.

1. Tömmake uksetihend poorest välja.

Uksetihend on eemaldatud.

i	Uue uksetihendi paksus vöib veidi erineda vana tihendi paksusest. See ei mòjuta ukse sulgemist ja pikaajalist tõdd.
i	Kui teie seadmel on reguleeritavad hinged vöi hingekininitused, saate sulgemismehhanismi hiljem sobivaks sättida.
i	Väikesed augud uksetihendis on vajalikud öhutuseks. Need ei ole toot-misvead.

Remont

1. Kontrollige, kas tihendi soon on terve.

1. Kui tihendi soon on kahjustatud, -poorduge klienditeeninduse poole.
2. Uksetihendi kerge koverdumine on normalne ega mojuta selle toimvust. Soovitatav onuksetihend enne seadmesse paigaldamist sirgu tommata.

Uksetihend on paigaldatud.

4.2 Käepideme vahetamine

Eritöriistad:

Tähtotsik TX20 6,3 mm (1/4 tolli) [00340865]

Lapik kruvikeeraja Tera 10 mm × 1,6 mm × 200 mm

Noue: Seade on toitest lahutatud. Ukson lahti.

4.2.1 Käepideme eemaldamine

1. Eemaldage kaks kruvikatet (1).

2.Keerake lahti kaks kruvi (2).
3. Eemaldage kæpide (3).

Ukse kæpide on eemaldatud.

Teise ukke kaepidet saab eemaldada samamoodi.

4.2.2 Käepideme paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.3 Ülemise uksehinge vahetamine

Eritöriistad:

Tahtotsik TX20 6,3 mm (1/4 tolli) [00340865]

Noue:

Seade on toitest lahutatud.
Seadme sisearmatuur on eemaldatud.

4.3.1 Ülemise uksehinge eemaldamine

1. Pange seade tagaküjlele.

Remont

2.1.Vajutage ülemise hinge katet molemal pool (1).

1. Nihutage ülemise hinge kate valja (2).
2. Pörake hinge katet (3)
3. Eemaldage ülemise hinge kate (4).
4. Eemaldage kaks kruvi (5).
5. Eemaldage ülemine hing (6)

Ulemine hing on eemaldatud.

4.3.2 Ülemise uksehinge paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.4 Ülemise uksehinge vahetamine (uks koos kuvaga)

Eritöriistad:

Tahotisik TX20 6,3 mm (1/4 tolli) [00340865]

HOIATUS

Rasked, kogukad seadmed!

Selja- ja lihasevigastused

Seadme ust tohivad eemaldada vaid vastava valjaoppe saanud spetsialistid.
Seadme liqutamiseks on yaja kaht inimest.
Kasutage vaid sobivaid tooriistu ja varustust.

ETTEVAATUST!

Terayad servad!

Löikehaavad

Kandke kaitsekindaid.

HOIATUS

Viltuses asendis seadmete libisemisoht!

Luumurrud/muljumised

Kindlustage seadmed libisemise vastu.

ETTEVAATUST!

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Lahtikeeratud poltidest tingitud osade kukkumisoht!
Seadme teiste osade kahjustused voi klienite vara kahjustused.
Kinnitage osa allakukkumise vastu.

OHT

Kui remonditdd on valesti tehtud, esineb elektrilogist tingitud eluoht.

Elektrilisi osasid peavad parandama kvalitseeritud elektrikud.
Pärast remont peab olema tehtud ohutuskatse vastavalt standarde VDE 0701 voi rikkike märustele.

OHT

Enne remonditödega alustamist ühendage sedmed elektrivor

gust lahti vahemalt 60 sekundit varem.

Noue:

Seade on toitest lahutatud.
Seadme sisearmatuur on eemaldatud.

4.4.1 Ülemise uksehinge eemaldamine

1. Pange seade tagakuljele.

Remont

2.1. Eemaldage ülemise hinge kate (1).

1. Eemaldage kaablikarbi kate
2. Lahutagelektruhendus (3).
   4.Keerake lahti maauhenduse kruvi (4).
3. Eemaldage kaablikaitse (5).

6.Keerake kruvi lahti (6).

Ulemine hing on eemaldatud.

4.4.2 Ülemise uksehinge paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.5 Keskmise uksehinge vahetamine

Eritöriistad:

Tahotisik TX20 6,3 mm (1/4 tolli) [00340865]

Rasked, kogukad seadmed!

Selja- ja lihasevigastused

Seadme ust tohivad eemaldada vaid vastava valjaoppe sanud spetsialistid.
Seadme liqutamiseks on vaja kaht inimest.
Kasutage vaid sobivaid tooristu ja varustust.

Terayad servad!

Löikehaavad

Kandke kaitsekindaid.

Viltuses asendis seadmete libisemisoht!

Luumurrud/muljumised

Kindlustage seadmed libisemise vastu.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused voi klienite vara kahjustused.

Seade on toitest lahutatud.
Seadme sisearmatuur on eemaldatud.
Ulemine uksehing on eemaldatud
Ulemine uks on eemaldatud.

4.5.1 Keskmise ukseinge eemaldamine

1. Eemaldage külmikuosa uks (1).
   2.Keerake lahti kaks kruvi (2).
2. Eemaldage keskmine hing (3).

Keskmine hing on eemaldatud.

4.5.2 Keskmise uksehinge paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.6 Alumise uksehinge vahetamine

Eritöriistad:

Tahtotsik TX20 6,3 mm (1/4 tolli) [00340865]

Noue:

Seade on toitest lahutatud.
Seadme sisearmatuur on eemaldatud.
Ulemine hing on eemaldatud.
Keskmine hing on eemaldatud.

4.6.1 Alumise uksehinge eemaldamine

1. Eemaldage sugavkulmikuosa uks (1).
   2.Keerake kruvi lahti (2).
   3.Keerake alumine hing valja (3).
2. Eemaldage alumine hing (4).

Alumine uksehing on eemaldatud.

4.6.2 Alumise uksehinge paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.7 Riiuli vahetamine

Noe:
Uks on lahti.

4.7.1 Riiuli eemaldamine

Tommake riiul valja.

Riul on eemaldatud.

4.7.2 Riiuli paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.8 Reguleeritava riiuli vahetamine

Noe:
Uks on lahti.

4.8.1 Reguleeritava riiuli eemaldamine

1. 1. Tommake reguleritava riuli parempoolset osa ettepoole (1).
2. Eemaldage reguleeritava riliuli parempoolne osa (2).

1. Eemaldage reguleeritava riuliVASAKPOOLne osa samamoodi.
   Reguleeritavriul on eemaldatud.

4.8.2 Reguleeritava riiuli paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.9 Painliku riiuli vahetamine

Noe:

Uks on lahti.

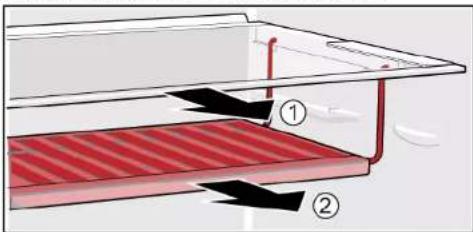

4.9.1 Painliku riiuli eemaldamine

1. Eemaldage klaasriul (1).
2. Tostke painlikku riiulit ja tommake see valja (2).

Paindlik riiul on eemaldatud.

4.9.2 Paindliku riiuli paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.10 Hommikusögikomplekti vahetamine

Noe:
Uks on lahti.

4.10.1 Hommikusogikomplekti eemaldamine

Tostke homnikusogikkomplektja tommake see valja.

Hommikusogikomplekt on eemaldatud.

4.10.2 Hommikusogikomplekti paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.11 Pudelialuse vahetamine

Noe:
Uks on lahti.

4.11.1 Pudelialuse eemaldamine

Pudeliaus on eemaldatud.

4.11.2 Pudelialuse paigaldamine

Paigaldage vastupidises järekorras.

Remont

4.12 Ukseraami vahetamine

Noe:
Uks on lahti.

4.12.1 Ukseraami eemaldamine

Tostkeukseraamules.

Ukseraam on eemaldatud.

4.12.2 Ukseraami paigaldamine

Paigaldage vastupidises järekorras.

Remont

4.13 Külmutatud toidu mahuti vahetamine

Noe:
Uks on lahti.

4.13.1 Kulmutatud toidu mahuti eemaldamine

1. Tömmake külmutatud toidu mahuti täielikult valja (1).
2. Eemaldage toidumahuti (2)

Kulmutatud toidu mahuti on eemaldatud.

4.13.2 Kulmutatud toidu mahuti paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.14 Mahuti vahetamine

Noe:
Uks on lahti.

4.14.1 Mahuti eemaldamine

1. Tömmake alumine külmkapimahuti välja (1).
2. Tommake ülemine külmkapimahuti valja (2).

Mahutid on eemaldatud.

4.14.2 Mahuti paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.15 Laiendatava mahuti vahetamine

Noe:

Uks on lahti.

4.15.1 Laiendatava mahuti eemaldamine

1. Tömmake laiendatay mahuti täielikult valja (1).
2. Eemaldage laiendatav mahuti (2).

Laiendatay mahuti on eemaldatud.

4.15.2 Laiendatava mahuti paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.16 LED-kohtvalgusti vahetamine

Eritöriistad:

Teie seadmel on LED-tuli, mis ei vaja hooldust.

Seda tuld tohib parandada ainult klienditeeindus voi volitatud tehnik!

Kui remonditod on valesti tehtud, esineb elektrilogist tingitud eluoht.

Elektrilisi osasid peavad parandama kvalitseeritud elektrikud

Pärast remonti peab olema tehtud ohutuskatse yastavalt standar

dile VDE 0701 voi riklikee maarustele.

Enne remonditödega alustamist ühendage seadmed elektrivor

gust lahti vahemalt 60 sekundit varem.

Teravad servad!

Löikehaavad

Kandke kaitsekindaid.

Noe:

Seade on toitest lahutatud.
Uks on lahti.

4.16.1 LED-kohtvalgusti eemaldamine

1. Kasutage LED-kohtvalgusti valjatombamiseks eritoroeriesta (1).

1. Uhendage lahti LED-kohtvalgusti elektruihendused.
   LED-kohtvalgusti on eemaldatud.

4.16.2 LED-kohtvalgusti paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.17 Ülemise LED-tule vahetamine

Eritöriistad:

Lapik kruvikeeraja Tera 2,4 mm × 0,4 mm × 60 mm, komplektis [00341820]

Teie seadmel on LED-tuli, mis ei vaja hooldust.
Seda tuld tohib parandada ainult klienditeenindus voi volitatud tehnik!

OHT

Liikuvatest osadest tingitud elektrilogoi oht! Kui remonditod on valesi tehtud, esineb elektrilogist tingitud eluoht.

Elektrilisi osasid peavad parandama kvalitseeritud elektrikud.
Parasr remonti peab olema tehtud ohutuskatse yastayalt standar
dile VDE 0701 yoi riklikee maarustele.

OHT

Likuvatest osdest tingitud elektrilogi oht! Elektrilogist tingitud sum

Enne remonditöodega alustamist ühendageeadmed elektrivor

gust lahti yahemalt 60 sekundit varem.

ETTEVAATUST!

Teravad servad!
Löikehaayad
Kandke kaitsekindaid.

Noue:

Seade on toitest lahutatud.
Uks on lahti.
Ulemine sisearmatuur on eemaldatud.

4.17.1 LED-tule eemaldamine

1. Liigutage LED-tuld vasakule.

LED-tule elektruihendus on lahutalud.

1. Vabastage LED-tule haagid.

Remont

1. Eemaldage LED-tuli, liigutades seda ettepoole.

LED-tuli on eemaldatud.
4.17.2 Ülemise LED-tule paigaldamine
Paigaldage vastupidises järjekorras.

Remont

4.18 Kulgmise LED-valgusriba vahetamine

Eritöriistad:

Iminapp 050 mm [00342224]

Teie seadmel on LED-tuli, mis ei vaja hooldust.
Seda tulod tohib parandada ainult klienditeenindus voi volitatud tehnik!

OHT

Kui remonditod on valesti tehtud, esineb elektrilogist tingitud eluoht.

• Elektrilisi osasid peavad parandama kvaliftseeritud elektrikud.
• Pärast remonti peab olema lehtud ohutuskatse vastavalt standardile VDE 0701 vvi rikkikee maarustele.

OHT

Liiuvatest osaest tingitud elektrilogi oht! Elektrilogist tingitud surm

Enne remonditodega alustamist uhendage sadmed elektrivgust lahti vahemalt 60 sukendit varem.

ETTEVAATUSTI

Teravad servad!
Löikehaavad

Kandke kaitsekindaid.

Noue:

Seade on toitest lahutatud.
Uks on lahti.
Kulmikuosa riulid on eemaldatud.

4.18.1 Kulgmise LED-valgusriba eemaldamine

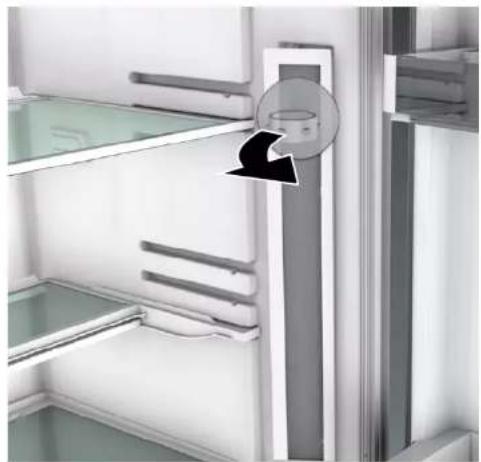

1. Kleege iminapp kulgmise LED-valgusriba ülemise kolmandiku külge.

Remont

1. Tömmake iminapp koos külgmise LED-valgusribaga ühe keerava liigutusega ette-poole.

1. Lahutage külgmise LED-valgusriba elektrihendus.

Kulgmine LED-valgusriba on eemaldatud.

4.18.2 Kulgmise LED-valgusriba paigaldamine

1. Ühendage külgmise LED-valgusriba elektrühendus.
2. Kinnitage külgmine LED-valgusriba selle kohale külmkapi sealal (haagid lahevad klöpsuga paika).
   Kulgmine LED-valgusriba on paigaldatud.
