KASUTUSJUHEND ESF9515LOW ELECTROLUX

Täname teid selle Electroluxi seadme ostmise eest. Olete valinud toote, mille loomisel on rakendatud pikaaegset professionaalset kogemust ja innovatsiooni. Nutika ja stiilse disaini kõrval ei ole unustatud ka teid. Ükskõik, millal Te seda ka ei kasuta – suurepärastes tulemustes võite Te alati alati kindel olla. Teretulemast Electroluxi! Külastage meie veebisaiti: Nõuandeid, brošüüre, veaotsingu, teavet teeninduse ja parandusvõimaluste kohta: www.electrolux.com/support Registreerige oma toode parema teeninduse saamiseks: www.registerelectrolux.com Ostke lisaseadmeid, tarvikuid ja originaalvaruosi: www.electrolux.com/shop KLIENDITEENINDUS Soovitame alati kasutada originaalvaruosi. Teenindusse pöördumisel peaksid teil olema varuks järgmised andmed: Mudel, tootenumber (PNC), seerianumber. Andmed leiate seadme andmesildilt. Hoiatus / oluline ohutusinfo Üldine informatsioon ja nõuanded Keskkonnateave Jäetakse õigus teha muutusi.

Enne seadme paigaldamist ja kasutamist lugege kaasasolev juhend tähelepanelikult läbi. Tootja ei võta www.electrolux.com2endale vastutust vigastuste või varalise kahju eest, mis on tingitud paigaldusnõuete eiramisest või väärast kasutusest. Hoidke kasutusjuhend kindlas kohas alles, et saaksite seda vajadusel vaadata.

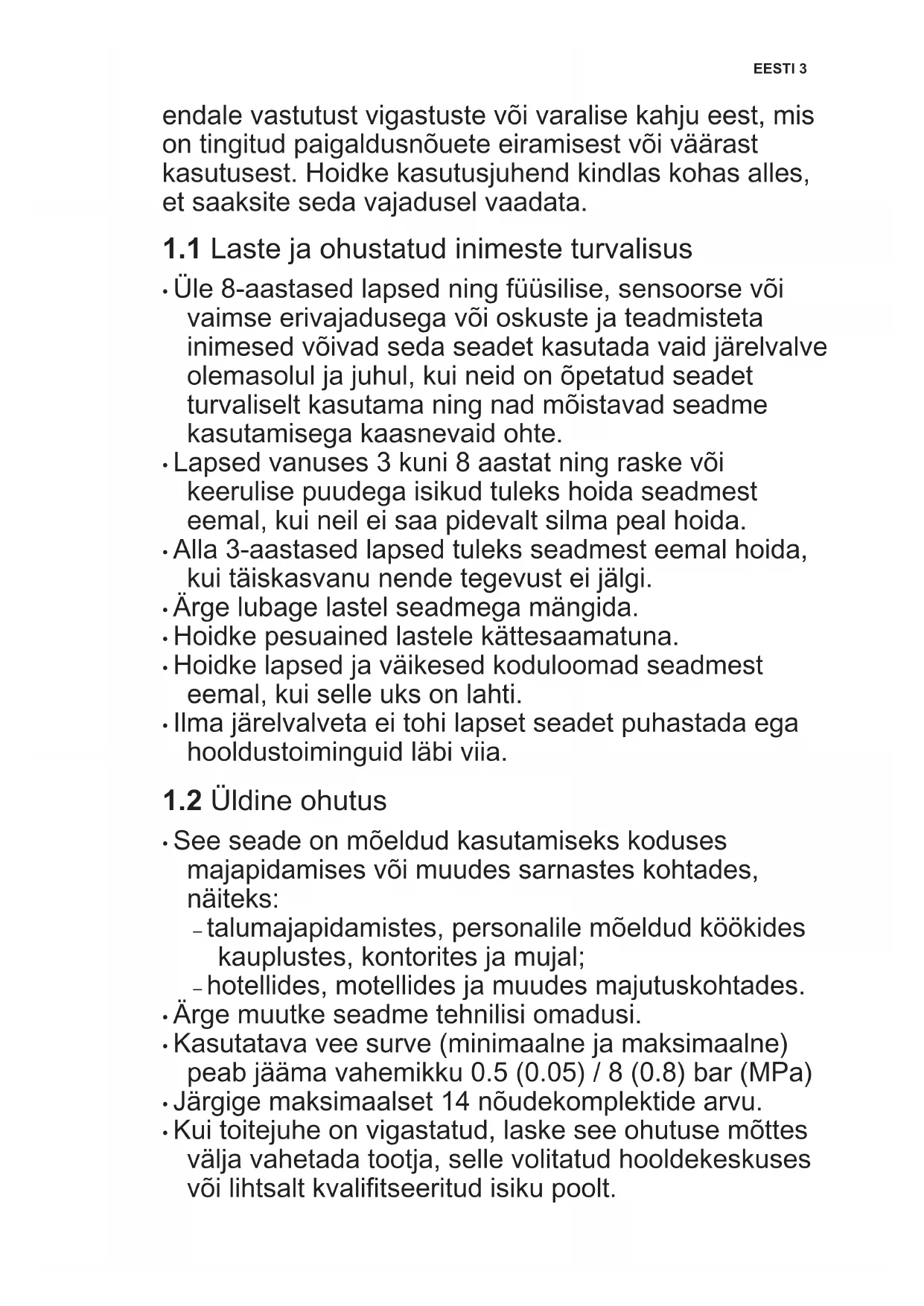

1.1 Laste ja ohustatud inimeste turvalisus

• Üle 8-aastased lapsed ning füüsilise, sensoorse või vaimse erivajadusega või oskuste ja teadmisteta inimesed võivad seda seadet kasutada vaid järelvalve olemasolul ja juhul, kui neid on õpetatud seadet turvaliselt kasutama ning nad mõistavad seadme kasutamisega kaasnevaid ohte.

• Lapsed vanuses 3 kuni 8 aastat ning raske või keerulise puudega isikud tuleks hoida seadmest eemal, kui neil ei saa pidevalt silma peal hoida.

• Alla 3-aastased lapsed tuleks seadmest eemal hoida, kui täiskasvanu nende tegevust ei jälgi.

• Hoidke lapsed ja väikesed koduloomad seadmest eemal, kui selle uks on lahti.

• Ilma järelvalveta ei tohi lapset seadet puhastada ega hooldustoiminguid läbi viia.

• See seade on mõeldud kasutamiseks koduses majapidamises või muudes sarnastes kohtades, näiteks: – talumajapidamistes, personalile mõeldud köökides kauplustes, kontorites ja mujal; – hotellides, motellides ja muudes majutuskohtades.

• Ärge muutke seadme tehnilisi omadusi.

• Kasutatava vee surve (minimaalne ja maksimaalne) peab jääma vahemikku 0.5 (0.05) / 8 (0.8) bar (MPa)

• Järgige maksimaalset 14 nõudekomplektide arvu.

• Kui toitejuhe on vigastatud, laske see ohutuse mõttes välja vahetada tootja, selle volitatud hooldekeskuses või lihtsalt kvalifitseeritud isiku poolt. EESTI 3• Pange söögiriistad söögiriistade korvi teravama otsaga allapoole või horisontaalasendis söögiriistade sahtlisse teravama servaga allapoole.

• Ärge jätke seadme ust lahti, kui selle juurest ära lähete, sest keegi võib kogemata ukse taha komistada.

• Enne mis tahes hooldust lülitage seade alati välja ja eemaldage toitepistik pistikupesast.

• Ärge kasutage seadme puhastamiseks survestatud vee- ega aurupihustit.

• Kui seadme põhjas on ventilatsiooniaugud, ei tohi need olla tõkestatud (nt vaibaga).

• Seade tuleb veevarustusega ühendada kaasasolevate uute voolikukomplektide abil. Vanu voolikukomplekte kasutada ei tohi.

HOIATUS! Seadet tohib paigaldada ainult kvalifitseeritud tehnik.

• Eemaldage kõik pakkematerjalid.

• Kahjustatud seadet ei tohi paigaldada ega kasutada.

• Järgige seadmega kaasasolevaid paigaldusjuhiseid.

• Kuna seade on raske, olge selle liigutamisel ettevaatlik. Kasutage töökindaid ja kinnisi jalanõusid.

• Ärge paigaldage seadet ruumi, mille temperatuur on alla 0 °C.

• Paigaldage seade ohutusse ja sobivasse kohta, mis vastab paigaldusnõuetele.

HOIATUS! Tulekahju- ja elektrilöögioht!

• Seade peab olema maandatud.

• Kontrollige, kas andmeplaadil olevad elektriandmed vastavad teie kohaliku vooluvõrgu näitajatele.

• Kasutage alati nõuetekohaselt paigaldatud elektriohutut pistikupesa.

• Ärge kasutage mitmikpistikuid ega pikenduskaableid.

• Veenduge, et te ei vigastaks toitepistikut ega -juhet. Kui seadme toitekaabel tuleb välja vahetada, siis pöörduge meie hoolduskeskusse.

• Ühendage toitepistik seinakontakti alles pärast paigalduse lõpuleviimist. Veenduge, et pärast paigaldamist säilib juurdepääs toitepistikule.

• Seadet vooluvõrgust eemaldades ärge tõmmake toitekaablist. Võtke alati kinni pistikust.

• Selle seadme juurde kuulub 13 A toitepistik. Kui on vaja vahetada toitepistikus olevat kaitset, kasutage 13 A ASTA (BS 1362) kaitset (ainult UK ja Iirimaa).

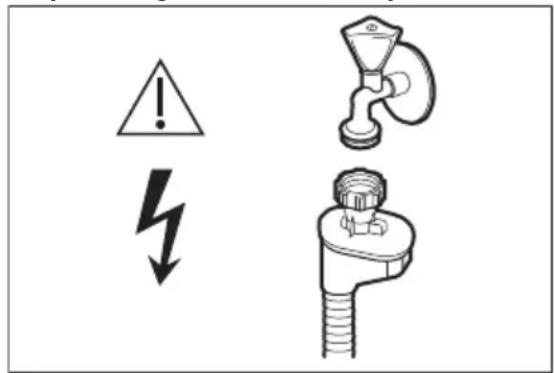

• Vältige veevoolikute kahjustamist.

• Enne ühendamist uute või pikalt kasutamata torudega või pärast parandustöid või uute seadeldiste (nt veemõõdikute) paigaldamist laske veel mõnda aega voolata, kuni see on puhas ja selge.

• Seadme esmakordsel kasutamisel ja pärast seda kontrollige, ega kuskil pole lekkeid. www.electrolux.com4• Vee sisselaskevoolikul on kaitseklapp ja kattega sisemine toitejuhe. HOIATUS! Ohtlik pinge.

• Kui vee sisselaskevoolik on kahjustada saanud, sulgege kohe veekraan ja eemaldage pistik seinakontaktist. Vee sisselaskevooliku asendamiseks võtke ühendust hoolduskeskusega.

• Ärge pange süttivaid või süttiva ainega määrdunud esemeid seadmesse, selle lähedusse või peale.

• Nõudepesumasinate jaoks mõeldud pesuained on ohtlikud. Järgige pesuainepakendil toodud ohutusjuhiseid.

• Ärge mängige seadmes oleva veega ega jooge seda.

• Ärge eemaldage nõusid seadmest enne, kui programm on lõppenud. Nõudele võib jääda veidi pesuainet.

• Ärge asetage avatud uksele mingeid esemeid ega avaldage sellele survet.

• See seade võib väljastada kuuma auru, kui te avate ukse programmi töötamise ajal.

• Teave selles seadmes olevate lampide ja eraldi müüdavate varulampide kohta: Need lambid taluvad ka koduste majapidamisseadmete äärmuslikumaid tingimusi, näiteks temperatuuri, vibratsiooni, niiskust või on mõeldud edastama infot seadme tööoleku kohta. Need pole mõeldud kasutamiseks muudes rakendustes ega sobi ruumide valgustamiseks.

• Sisevalgustuse vahetamiseks võtke ühendust teeninduskeskusega.

• Seadme parandamiseks võtke ühendust volitatud teeninduskeskusega. Kasutage ainult originaalvaruosi.

• Pidage meeles, et kui olete parandanud seadet ise või lasknud seda teha ebapädeval isikul, võib see kahjustada seadme ohutust ja muuta garantii kehtetuks.

• Pärast mudeli tootmise lõpetamist on 7 aasta jooksul saadaval järgmised tagavaraosad: mootor, tsirkulatsiooni- ja tühjenduspump, kuumutusseadmed ja kuumutuselemendid, sealhulgas soojuspumbad, torud ja nende juurde kuuluvad seadmed, sealhulgas voolikud, ventiilid, filtrid ja veesulgurid, ukse juurde kuuluvad osad, trükkplaadid, elektroonilised näidikud, survelülitid, termostaadid ja andurid, tarkvara ja püsivara koos eelseadistatud tarkvaraga. Pidage meeles, et mõned tagavaraosad on saadaval ainult ametlikele parandajatele ning et mõned tagavaraosad ei pruugi kõigile mudelitele sobida.

• Pärast mudeli tootmise lõpetamist on 10 aasta jooksul saadaval järgmised tagavaraosad: uksehing ja tihendid, muud tihendid, pihustikonsoolid, tühjendusfiltrid, sisemised restid ja plastikust osad nagu korvid ja kaaned.

HOIATUS! Lämbumis- või vigastusoht!

• Eemaldage seade vooluvõrgust.

• Lõigake toitekaabel seadme küljest lahti ja visake ära.

• Eemaldage seadme ukse fiksaator, et vältida laste ja loomade seadmesse lõksujäämist.

EESTI 53. SEADME KIRJELDUS

Alltoodud joonisel näete toote üldist ülevaadet. Täpsema teabe saamiseks lugege käesoleva seadmega kaasasolevat juhendit ja/või dokumente.

Ülemine pihustikonsool

Loputusvahendi jaotur

Indikaator Kirjeldus Soolaindikaator. Põleb, kui soolamahuti vajab täitmist. Programmi töötamise ajal on see indikaator alati väljas. Loputusvahendi indikaator. Põleb, kui loputusvahendi jaotur vajab täit‐ mist. Programmi töötamise ajal on see indikaator alati väljas. Pesufaas. Põleb pesufaasi töötamise ajal. Kuivatusfaas. Põleb pesukuivatusfaasi töötamise ajal. TimeManager-indikaator. XtraDry-indikaator.

Tabelis olevate programmide järjestus ei pruugi näidata nende järjekorda juhtpaneelil. EESTI 7Programm Määrdumisaste Pesu tüüp Programmi tsüklid Funktsioonid

• Tavaline määr‐ dumine

• Köögiriistad ja söögiriistad

• Lauanõud, söö‐ giriistad, potid ja pannid

• Pesu temprea‐ tuurivahemikus 45 °C – 70 °C

• Lauanõud, söö‐ giriistad, potid ja pannid

• Köögiriistad ja söögiriistad

• Normaalne või kerge määrdu‐ mine

• Õrnad laua- ja klaasnõud

See programm tarbib tavalise määrdumisastmega lauanõude ja söögiriistade pesemiseks vett ja energiat kõige efektiivsemalt. See on standardprogramm testimisasutustele. Seda programmi kasutatakse, et hinnata vastavust komisjoni ökodisaini määrusele (EL) 2019/2022.

Seade tunneb ära korvides olevate esemete määrdumisastme ja koguse. Vee tempera‐ tuuri ja kogust, energiatarvet ja programmi kestust reguleeritakse automaatselt.

See programm on mõeldud tugevalt määrdunud nõude pesemiseks tugeva veesurve ja kõrge temperatuuriga.

See programm sobib värskelt või vähesel määral määrdunud nõude pesemiseks (terve või pool kogust). See tagab head pesutulemused lühikese ajaga.

See programm kontrollib õrnade esemete, eeskätt klaaside pesemiseks mõeldud vee temperatuuri.

Selle programmi abil saate nõudelt kiirelt maha loputada toidujäätmed, et ära hoida halva lõhna tekkimist seadmes. Ärge kasutage koos selle programmiga pesuaineid. www.electrolux.com85.1 Tarbimisväärtused Programm

Vee surve ja temperatuur, elektripinge kõikumine, erinevad valikud ja nõude kogus ning määrdumisaste võivad väärtusi mõjutada.

Programmide väärtused, mis erinevad ECO arvnäitajatest, on ainult indikatiivsed.

Vastavalt määrusele 2019/2022.

5.2 Teave katseasutustele

Vajaliku teabe saamiseks katsete läbiviimise kohta (nt kooskõlas standardiga EN60436), saatke e-kiri aadressile: info.test@dishwasher-production.com Lisage oma taotlusele ka andmesildil toodud tootenumber (PNC). Kui teil on oma nõudepesumasina kohta muid küsimusi, vaadake seadme komplektis olevat hooldusjuhendit.

6.1 Programmi valiku režiim ja

kasutajarežiim Kui seade on programmi valimise režiimis, saab valida sobiva programmi ja sisestada kasutajarežiimi. Kasutajarežiimi puhul saadaolevad valikud:

• Veepehmendaja taset vastavalt vee karedusele.

• Tühja loputusvahendi jaoturi märguande sisse- või väljalülitamist.

• Valiku AirDry sisse- või väljalülitamist. Kuna seaded salvestatakse, ei pea neid enne tsüklit iga kord eraldi konfigureerima. Programmi valimise režiimi valimine Seade on programmi valimise režiimis siis, kui programmi indikaator põleb ja ekraanil kuvatakse programmi kestus. Pärast sisselülitamist on seade vaikimisi programmi valimise režiimis. Kui see nii ei ole, valige programmi valimise režiim järgmiselt: Vajutage ja hoidke samaaegselt Programs ja Options, kuni seade jõuab programmi valimise režiimi. Kasutajarežiimi sisenemine Veenduge, et seade on programmi valimise režiimis. EESTI 9Kasutajarežiimi sisestamiseks vajutage ja hoidke korraga Delay ja Start, kuni indikaatorid , ja vilguvad ja ekraan läheb pimedaks.

Veepehmendaja eemaldab vees olevad mineraalid, mis ei mõju hästi ei pesutulemusele ega seadmele endale. Mida kõrgem on mineraalide tase, seda karedam on vesi. Vee karedust mõõdetakse vastavate skaaladega. Veepehmendajat tuleks reguleerida vastavalt teie piirkonna vee karedusele. Teavet oma piirkonna vee kareduse kohta saate kohalikult vee-ettevõttelt. Heade pesutulemuste saamiseks tuleb kindlasti valida õige veepehmendaja tase. Vee karedus Saksa kraadid (°dH) Prantsuse kraadid (°fH) mmol/l Clarke'i kraadid Veepehmendaja tase

Selle taseme puhul ärge soola kasutage. Olenemata kasutatavast pesuainest valige õige veekareduse tase, et hoida soolamahuti täitmise indikaatorit sisselülitatult. Soola sisaldavad multitabletid ei ole kareda vee pehmendamiseks piisavalt tõhusad. Regenereerimisprotsess Veepehmendaja õige toimimise tagamiseks tuleb veepehmendi seadmes olevat vaiku regulaarselt uuendada. Tegemist on automaatse toiminguga ja see kuulub nõudepesumasina töö juurde. Kui eelmisest regenereemisest alates on kasutatud ette nähtud koguses vett, käivitab seade uue regenereerimistoimingu, mis viiakse läbi viimase loputusfaasi ja programmi lõpu vahel. Veepehmendaja tase Vee kogus (l)

Kui veepehmendi seade on kõrgemal tasemel, võidakse see toiming läbi viia ja programmi keskel, enne loputamist (kaks korda programmi jooksul). Regenereerimise käivitamine ei mõjuta tsükli pikkust, välja arvatud juhul, kui see viiakse läbi programmi keskel või programmi lõpus, kui kasutatakse lühikest kuivatusfaasi. Sel juhul pikendab regenereerimistoiming programmi kogupikkust 5 minuti võrra. Seega võib 5 minutit kestev veepehmendaja loputamine alata sama tsükli jooksul või järgmise programmi alguses. See toiming suurendab programmi käigus tarbitava vee hulka 4 liitri võrra ja programmi jooksul kasutatava energia hulka täiendava 2 Wh võrra. Veepehmendaja loputamine lõpeb veest tühjendamisega. Iga teostatud veepehmendaja loputus (mis võib toimuda rohkem kui üks kord sama tsükli jooksul) võib pikendada programmi kestust täiendava 5 minuti võrra, kui see leiab aset kas programmi alguses või keskel. Kõik käesolevas jaotises toodud tarbimisväärtused on määratud vastavalt sobivale standardile laboritingimustes, mille puhul vee karedus vastavalt määrusele 2019/2022 on 2,5 mmol/L (veepehmendaja: 3. tase). Vee surve ja temperatuur ning erinevused elektrivarustuses võivad neid väärtusi muuta. Veepehmendaja taseme valimine Veenduge, et seade on kasutajarežiimis.

1. Vajutage Programs.

• Indikaatorid ja on väljas.

• Indikaator jätkab vilkumist.

• Ekraanil kuvatakse olemasolev seade: nt = tase 5.

2. Seade muutmiseks vajutage järjest

6.3 Loputusvahendi puudumise

märguanne Loputusvahend võimaldab nõusid kuivatada ilma triipude ja plekkideta. Loputusvahendi eraldamine toimub automaatselt kuuma loputustsükli ajal. Kui loputusvahendi mahuti on tühi, süttib loputusvahendi indikaator, andes märku täitmise vajadusest. Kui üksnes multitablettide kasutamine tagab rahuldavad kuivatustulemused, võib loputusvahendi lisamise märguande ka välja lülitada. Parima kuivatustulemuse tagab siiski loputusvahendi kasutamine. Kui te kasutate tavapärast pesuainet või loputusvahendit mitte sisaldavaid multitablette, lülitage loputusvahendi täitmise märguanne sisse, et see oleks pidevalt saadaval. EESTI 11Tühja loputusvahendi jaoturi märguande väljalülitamine Veenduge, et seade on kasutajarežiimis.

1. Vajutage Options.

• Indikaatorid ja on väljas.

• Indikaator jätkab vilkumist.

= tühja loputusvahendi jaoturi märguanne on sisse lülitatud.

= tühja loputusvahendi jaoturi märguanne on välja lülitatud.

2. Seade muutmiseks vajutage

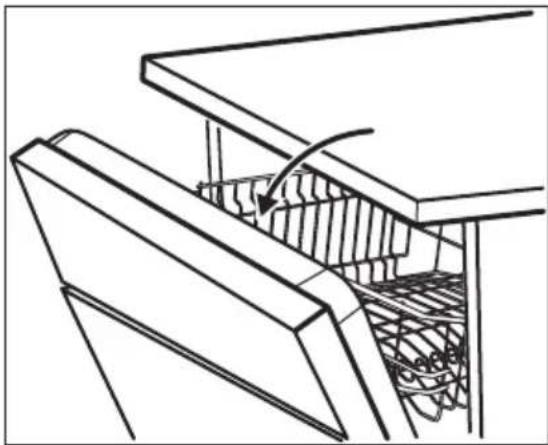

AirDry tagab parema kuivatuse väiksema energiatarbimisega. Kuivatusfaasi ajal avaneb seadme uks automaatselt ja jääb paokile. ETTEVAATUST! Pärast ukse automaatset avanemist ärge üritage seda esimese 2 minuti jooksul sulgeda. See võib seadet kahjustada. AirDry lülitatakse sisse automaatselt kõigi programmidega, välja arvatud (kui see on olemas). Kuivatusfaasi kestus ja ukse avanemise aeg võivad olla erinevad sõltuvalt valitud programmist ja valikutest. Kui AirDry avab ukse, kuvatakse ekraanil käimasoleva programmi järelejäänud aeg. Paremate kuivatustulemuste saamiseks vt XtraDry funktsiooni või aktiveerige AirDry. ETTEVAATUST! Kui lastel on seadmele juurdepääs, on soovitatav välja lülitada, AirDry kuna ukse avamine võib tekitada ohtliku olukorra. Funktsiooni AirDry väljalülitamine Veenduge, et seade on kasutajarežiimis.

• Indikaatorid ja on väljas.

• Indikaator jätkab vilkumist.

• Ekraanil kuvatakse olemasolev seade: = AirDry sisse lülitatud.

2. Seade muutmiseks vajutage Delay:

= AirDry välja lülitatud.

3. Seade kinnitamiseks vajutage sisse/

välja-nuppu. www.electrolux.com127. VALIKUD Sobivad valikud tuleb sisse lülitada iga kord, kui te programmi käivitate. Programmi töösoleku ajal valikuid sisse ega välja lülitada ei saa. Nupuga Options saab liikuda läbi saadaolevate valikute ja nende võimalike kombinatsioonide. Kõik valikud omavahel ei sobi. Kui valite omavahel sobimatud funktsioonid, lülitab seade automaatselt neist ühe või rohkem välja. Põlema jäävad ainult toimivate funktsioonide indikaatorid. Kui valik programmiga ei sobi, ei põle ka vastav indikaator (või vilgub kiiresti paar sekundit ja kustub siis). Valikute sisselülitamine võib mõjutada vee- ja energiatarvet ja programmi kestust.

Lülitage see valik sisse, et kuivatustulemusi parandada. Valiku XtraDry kasutamine võib mõjutada mõne programmi kestust, veetarvet ja viimase loputusvee temperatuuri. XtraDry on püsivalik kõigi programmide puhul, välja arvatud , ning seda pole tarvis iga kord eraldi valida. Muude programmide puhul on valik XtraDry püsiv ja seda kasutatakse automaatselt ka järgmistes tsüklites. Seda seadistust saab alati muuta. Programmi igakordsel sisselülitamisel on XtraDry välja lülitatud ja see tuleb valida käsitsi. Funktsiooni XtraDry sisselülitamine lülitab välja funktsiooni TimeManager ja vastupidi. XtraDry sisselülitamine Vajutage Options, kuni süttib - indikaator. Ekraan näitab programmi uuendatud kestust.

See valik tõstab veesurvet ja - temperatuuri. Pesu- ja kuivatusfaasid on lühemad. Programmi kogukestus väheneb ligikaudu 50%. Pesutulemus on sama mis tavalise programmi kestuse puhulgi. Kuivatustulemused võivad olla kehvemad. TimeManager sisselülitamine Vajutage Options, kuni süttib - indikaator. Ekraan näitab programmi uuendatud kestust.

on reguleeritud vastavalt teie piirkonna vee karedusele. Kui mitte, reguleerige veepehmendaja taset.

2. Täitke soolamahuti.

3. Täitke loputusvahendi jaotur.

4. keerake veekraan lahti.

5. Käivitage programm, et eemaldada

kõik seadmes leiduda võivad tootmisjäägid. Ärge kasutage pesuainet ega pange korvidesse nõusid. Pärast programmi käivitamist aktiveerib seade kuni 5 minutiks veepehmendajas EESTI 13oleva vaigu. Pesutsükkel käivitub alles pärast selle toimingu lõppemist. Toimingut viiakse läbi regulaarselt.

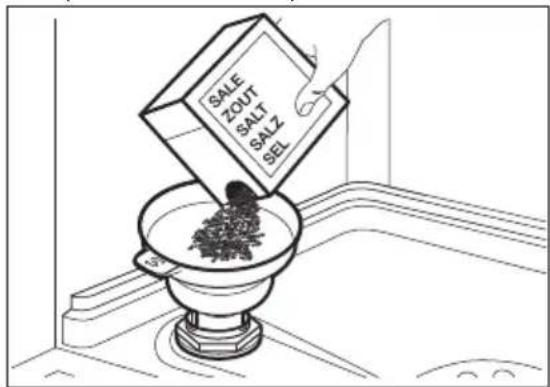

ETTEVAATUST! Kasutage ainult nõudepesumasinale mõeldud jämedat soola. Peenike sool suurendab korrosiooniohtu. Soola kasutatakse veepehmendaja vaigu aktiveerimiseks ja igapäevases kasutuses heade pesutulemuste tagamiseks. Soolamahuti täitmine

1. Keerake soolamahuti korki

vastupäeva ja võtke see välja.

2. Valage soolamahutisse 1 liiter vett

4. Raputage kergelt lehtrit, et kõik

soolagraanulid mahutisse juhtida.

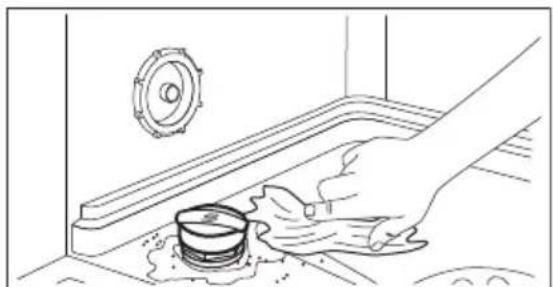

5. Eemaldage sool soolamahuti avause

6. Soolamahuti sulgemiseks keerake

soolamahuti korki päripäeva. ETTEVAATUST! Vesi ja sool võivad soolamahutist täitmise ajal välja tulla. Rooste ärahoidmiseks käivitage programm kohe pärast soolamahuti täitmist.

8.2 Kuidas täita loputusaine

ETTEVAATUST! Lahter (A) on ainult loputusvahendi jaoks. Ärge täitke seda pesuvahendiga. ETTEVAATUST! Kasutage vaid nõudepesumasinate jaoks mõeldud loputusvahendit.

2. Täitke jaoturit (A) seni, kuni

loputusvahend jõuab tähiseni „MAX“.

3. Eemaldage mahaläinud

loputusvahend imava lapiga, et ei tekiks liiga palju vahtu.

4. Sulgege kaas. Veenduge, et

vabastusnupp on lukustunud oma asendisse. Eraldatava koguse reguleerimiseks keerake valikunuppu (B) asendite 1 (väikseim kogus) ja 4 või 6 (suurim kogus) vahel.

9. IGAPÄEVANE KASUTAMINE

1. Keerake veekraan lahti. 2. Seadme sisselülitamiseks vajutage

sisse/välja-nuppu. www.electrolux.com14Veenduge, et seade on programmi valimise režiimis.

• Kui soolaindikaator põleb, täitke soolamahuti.

• Kui loputusvahendi indikaator põleb, täitke loputusvahendi jaotur.

3. Pange nõud korvidesse.

5. Määrake ja käivitage nõude tüübile ja

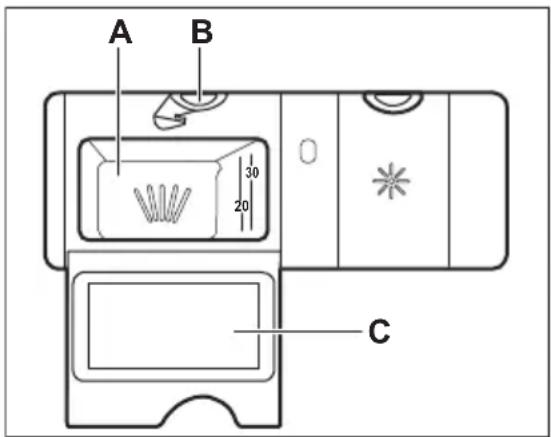

ETTEVAATUST! Kasutage ainult nõudepesumasinate jaoks mõeldud pesuainet.

2. Pange pesuaine (geel, pulber või

tablett) lahtrisse (A).

3. Kui programmil on eelpesutsükkel,

pange väike kogus pesuainet seadme ukse siseosale.

4. Sulgege kaas. Veenduge, et

vabastusnupp on lukustunud oma asendisse. Lisateavet pesuainekoguse kohta vt toote pakendil olevatest tootja juhistest. Tavaliselt piisab tavalise määrdumisastmega nõude pesemiseks 20 – 25 ml pesugeelist. Ärge lisage lahtrisse (A) rohkem kui 30 ml pesugeeli.

9.2 Programmi valimine ja

käivitamine Funktsioon Auto Off See funktsioon võimaldab vähendada energiatarbimist, lülitades mittetöötava seadme automaatselt välja. Funktsioon käivitub:

• 5 minutit peale programmi lõppu.

• 5 minutit ei ole programmi käivitatud. Programmi käivitamine

1. Seadme sisselülitamiseks vajutage

sisse/välja-nuppu. Veenduge, et seade on programmi valimise režiimis.

kuni süttib sobiva programmi indikaator. Ekraanil kuvatakse programmi kestus.

4. Valige saadaolevad funktsioonid.

• Süttib pesufaasi indikaator.

• Programmi kestuse näit hakkab vähenema 1-minutiliste sammudega. Programmi käivitamine viitkäivitusega

2. Vajutage järjest Delay-nuppu, kuni

ekraanil kuvatakse soovitud viitkäivituse aeg (1 kuni 24 tundi). Valitud programmi indikaator vilgub.

4. Pöördloenduse käivitamiseks

sulgege seadme uks. Kui pöördloendus on lõppenud, käivitub programm ja pesufaasi indikaator süttib. Ukse avamine seadme töö ajal Avades ukse programmi töösoleku ajal, peatub seadme töö. See võib suurendada energiatarbimist ja pikendada programmi kestust. Kui ukse EESTI 15uuesti sulgete, jätkub seadme töö kohast, kus see katkes. Kui kuivatusfaasi ajal avatakse uks kauemaks kui 30 sekundit, lülitub käimasolev programm välja. Seda ei juhtu juhul, kui uks avatakse funktsiooniga AirDry. Pärast ukse automaatset avanemist funktsiooniga AirDry ärge üritage seda esimese 2 minuti jooksul sulgeda, sest see võib seadet kahjustada. Kui uks jääb pärast seda suletuks vähemalt 3 minutiks, lõpeb olemasolev programm. Viitkäivituse tühistamine pöördloenduse ajal Viitkäivituse tühistamisel tuleb programm ja valikud uuesti valida. Vajutage ja hoidke samaaegselt Programs ja Options, kuni seade jõuab programmi valimise režiimi. Programmi tühistamine Vajutage ja hoidke samaaegselt Programs ja Options, kuni seade jõuab programmi valimise režiimi. Enne uue programmi käivitamist veenduge, et pesuaine jaoturis on pesuainet. Programmi lõpp Kui programm on lõppenud, kuvatakse ekraanil 0:00. Faaside indikaatorid on kustunud. Kõik nupud on passiivsed (välja arvatud sisse/välja-nupp).

1. Vajutage sisse/välja-nuppu või

oodake, kuni funktsioon Auto Off seadme automaatselt välja lülitab. Kui avate ukse enne funktsiooni Auto Off sisselülitamist, lülitub seade automaatselt välja.

2. Sulgege veekraan.

Järgmisi näpunäiteid järgides saavutate igapäevasel kasutamisel parimad pesu- ja kuivatustulemused ning aitate säästa keskkonda.

• Kasutusjuhendis toodud juhiseid järgides on nõude pesemine nõudepesumasinas tunduvalt vee- ja energiasäästlikum kui nende käsitsi pesemine.

• Vee ja energia kokkuhoidmiseks pange masin täis. Parimate tulemuste saavutamiseks sättige nõud korvidesse nii, nagu kasutusjuhendis kirjeldatud; ärge masinat liiga täis pange.

• Ärge loputage nõusid eelnevalt käsitsi. See suurendab vee- ja energiatarbimist. Vajadusel valige eelpesufaasiga programm.

• Eemaldage suuremad toidujäägid ja kallake tassid ja klaasid tühjaks, enne kui need masinasse panete.

• Kinnikõrbenud või liiga kuivanud toiduga nõusid võib enne masinasse panemist eelnevalt veidi leotada või puidust labidaga puhastada.

• Kontrollige, et nõud ei puutu üksteise vastu ega ole üksteise peal. Vaid nii saavad nad veega täielikult kokku puutuda ja puhtaks.

• Pesemisel võib kasutada eraldi nõudepesumasina-pesuainet, loputusvahendit ja -soola, või ka multitablette (nt ''All in 1''). Järgige pakendil olevaid juhiseid.

• Valige nõude tüübile ja määrdumisastmele vastav programm. tarbib vett ja energiat kõige efektiivsemalt.

• Et vältida katlakivi tekkimist seadmes: – Täitke vajadusel soolamahuti. www.electrolux.com16– Kasutage soovitatud koguses pesuainet ja loputusvahendit. – Kontrollige, kas veepehmendaja on reguleeritud vastavalt teie piirkonna vee karedusele. – Järgige juhiseid peatükis "Puhastus ja hooldus".

10.2 Soola, loputusvahendi ja

• Kasutage ainult nõudepesumasina jaoks mõeldud soola, loputusvahendit ja pesuvahendit. Teised tooted võivad seadet kahjustada.

• Kareda ja väga kareda vee korral soovitame optimaalsete puhastamis- ja kuivatamistulemuste saamiseks kasutada tavalist nõudepesuvahendit (pulber, geel, tabletid, mis ei sisalda täiendavaid aineid), loputusvahendeid ja soola eraldi.

• Lühikeste programmidega ei jõua pesuainetabletid täielikult lahustuda. Nõudele pesuvahendi jääkide tekkimise vältimiseks soovitame kasutada tablette pikkade programmidega.

• Kasutage alati õiges koguses pesuainet. Ebapiisav pesuainekogus võib põhjustada mitterahuldavaid pesutulemusi ja tekitada nõudele karedast veest tingitud kihi või plekid. Liiga suur pesuainekogus pehme või pehmendatud veega jätab nõudele pesuainejäägid. Kasutage pesuainet vastavalt vee kareduse tasemele. Vt pesuaine pakendil olevaid juhiseid.

• Kasutage alati õiges koguses loputusvahendit. Liiga väheses koguses loputusvahendit halvendab kuivatustulemusi. Liiga suures koguses loputusvahendit jätab nõudele sinaka kihi.

• Veenduge, et veepehmendaja tase oleks õige. Kui kogus on liiga suur, võib üleliigne soolakogus vees tekitada söögiriistadel roostet.

10.3 Kuidas lõpetada

multitablettide kasutamine Enne pesuaine, soola ja loputusvahendi eraldi kasutamist tehke järgmist.

1. Valige kõrgeim veepehmendaja tase.

2. Veenduge, et soolamahuti ja

loputusvahendi jaotur on täis.

3. Käivitage lühim loputusfaasiga

programm. Ärge kasutage pesuainet ega pange midagi korvidesse.

4. Kui pesuprogramm on lõppenud,

kohandage veepehmendaja vastavalt oma piirkonna vee karedusele.

5. Reguleerige eraldatava

loputusvahendi kogust.

6. Lülitage sisse loputusvahendi

puudumise märguanne.

10.4 Korvide täitmine

• Kasutage alati ära kogu korvide ruum.

• Kasutage seadet ainult nõudepesumasinakindlate esemete pesemiseks.

• Ärge peske nõudepesumasinas puidust, sarvest, alumiiniumist, tinast või vasest esemeid, sest need võivad mõraneda, värvi kaotada või mõlki minna.

• Ärge peske seadmes vett imavaid esemeid (käsnu või lappe).

• Asetage õõnsad esemed (tassid, klaasid ja pannid) masinasse avausega allapoole.

• Veenduge, et klaasesemed ei puutuks omavahel kokku.

• Pange kerged esemed ülemisse korvi. Veenduge, et esemed liikuma ei pääseks.

• Pange söögiriistad ja väiksemad esemed söögiriistade sahtlisse.

• Lükake ülemist korvi ülespoole, kui soovite alumisse paigutada suuremaid esemeid.

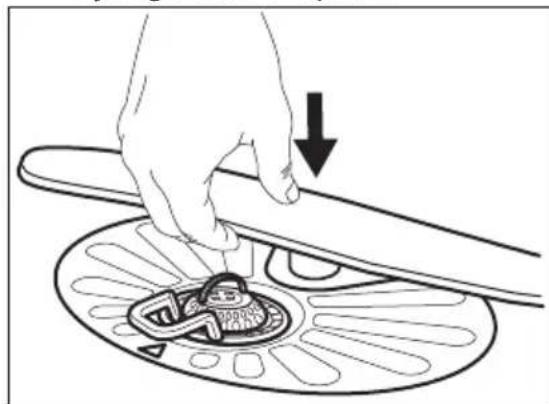

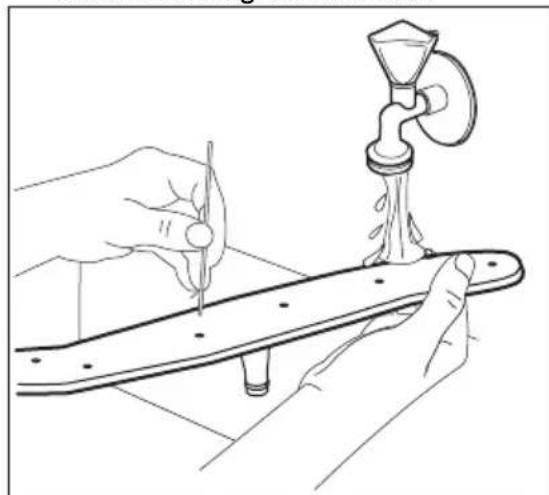

• Enne programmi käivitamist veenduge, et pihustikonsool saab vabalt liikuda.

käivitamist Enne valitud programmi käivitamist veenduge järgmises:

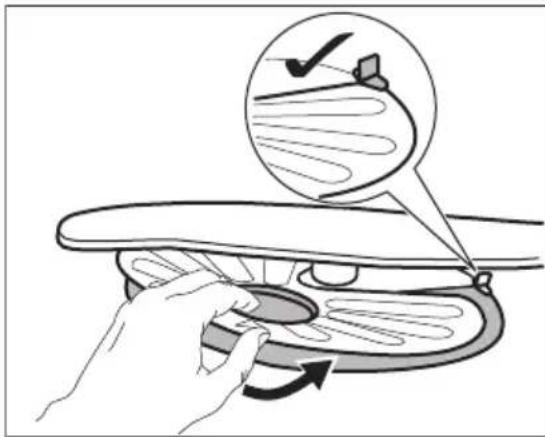

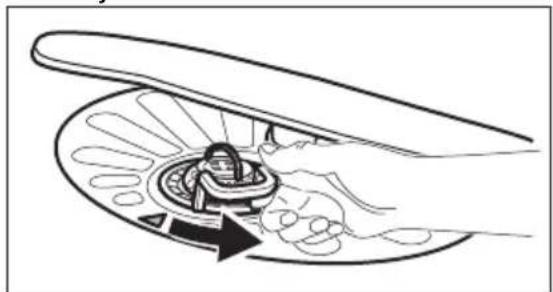

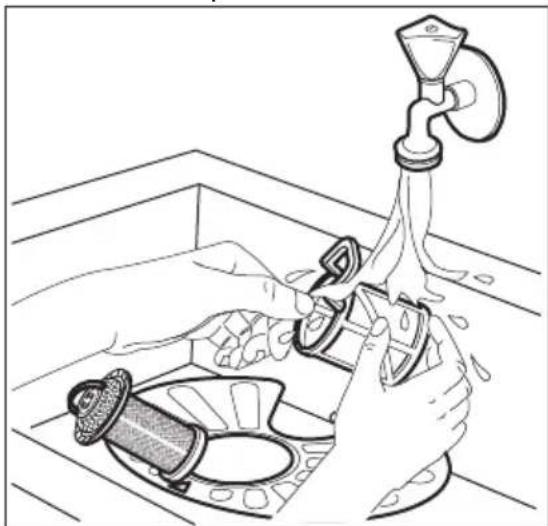

• Filtrid on puhtad ja õigesti paigaldatud.

• Soolamahuti kork on kindlalt kinni.

• Pihustuskonsoolid ei ole ummistunud.

• Nõudepesusoola ja loputusvahendi kogus on piisav (juhul, kui te ei kasuta multitablette).

• Esemete paigutus korvides on õige. EESTI 17• Valitud programm sobib pestavate esemete tüübi ja määrdumisastmega.

• Kasutatav pesuainekogus on õige.

10.6 Korvide tühjendamine

1. Enne seadmest väljavõtmist laske

nõudel jahtuda. Tulised nõud purunevad kergesti.

2. Võtke kõigepealt välja esemed

alumisest korvist, seejärel ülemisest. Ka pärast programmi lõppemist võib seadme sisepindadel siiski olla vett.

11. PUHASTUS JA HOOLDUS

HOIATUS! Enne hooldust lülitage seade välja ja eemaldage toitepistik pistikupesast. Mustad filtrid ja ummistunud pihustikonsoolid põhjustavad halvemaid pesemistulemusi. Kontrollige nende seisukorda regulaarselt; vajadusel puhastage.

11.1 Filtrite puhastamine

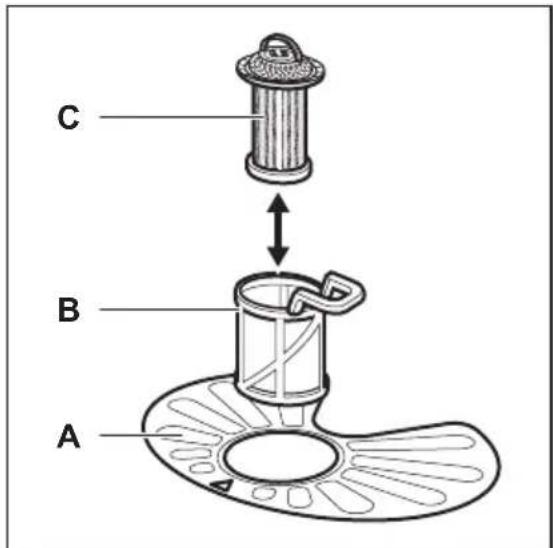

Filtrisüsteem koosneb kolmest osast.

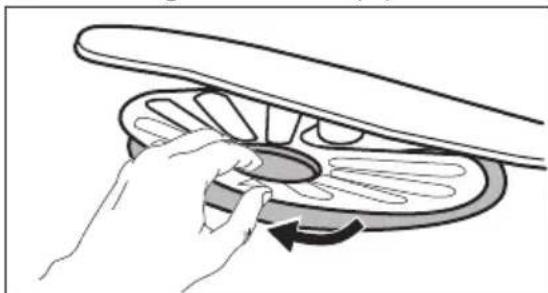

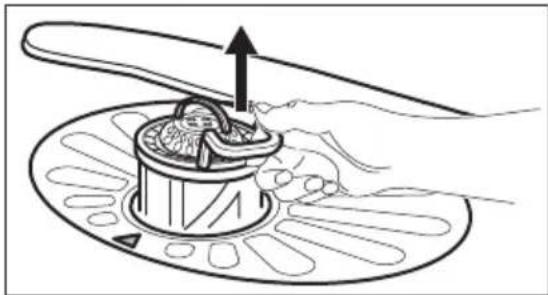

1. Pöörake filtrit (B) vastupäeva ja võtke

4. Peske filtrid puhtaks.

5. Veenduge, ega settevanni äärte

ümber pole kogunenud toidujäätmeid või mustust.

6. Asetage lame filter (A) tagasi.

Veenduge, et see paikneb õigesti kahe juhiku all. www.electrolux.com187. Pange uuesti kokku filtrid (B) ja (C).

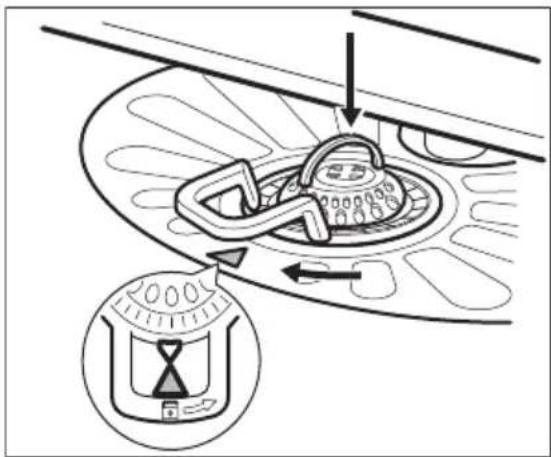

8. Pange tagasi filter (B) lameda filtri

sees (A). Keerake päripäeva, kuni see kohale lukustub. ETTEVAATUST! Filtrite ebaõige asend võib põhjustada kehva pesutulemust ja kahjustada seadet.

11.2 Alumise pihustikonsooli

puhastamine Alumist pihustikonsooli on soovitatav regulaarselt puhastada, et vältida avade ummistumist. Ummistunud avad võivad olla kehvade pesutulemuste põhjuseks.

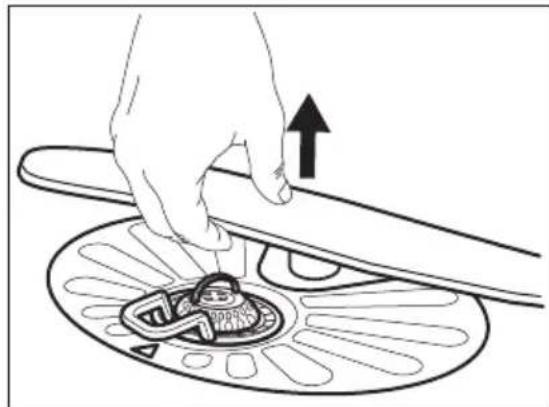

1. Alumise pihustikonsooli

eemaldamiseks tõmmake seda ülespoole.

2. Peske pihustikonsool jooksva vee all

puhtaks. Kasutage peenikest teravat eset (nt hambaorki), et eemaldada avadesse kogunenud sodi.

3. Pihustikonsooli tagasipanemiseks

puhastamine Lae-pihustikonsooli on soovitatav regulaarselt puhastada, et vältida avade ummistumist. Ummistunud avad võivad olla kehvade pesutulemuste põhjuseks. Lae-pihustikonsooli asub seadme laes. Pihustikonsool (C) on paigaldatud EESTI 19sisselasketoru (A) külge kinnituselemendi abil (B).

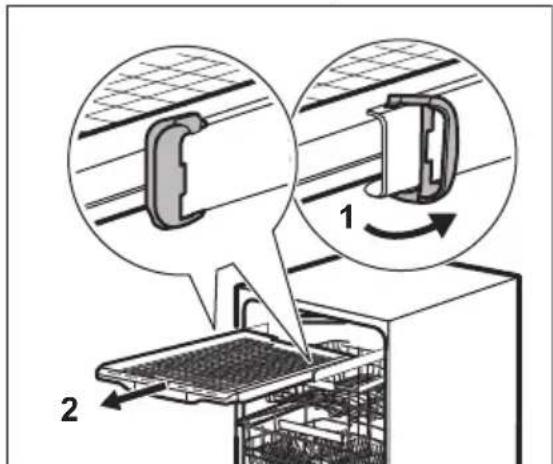

1. Vabastage söögiriistade sahtli

liugsiinidel olevad tõkised ja tõmmake sahtel välja.

2. Viige ülemine korv madalamale

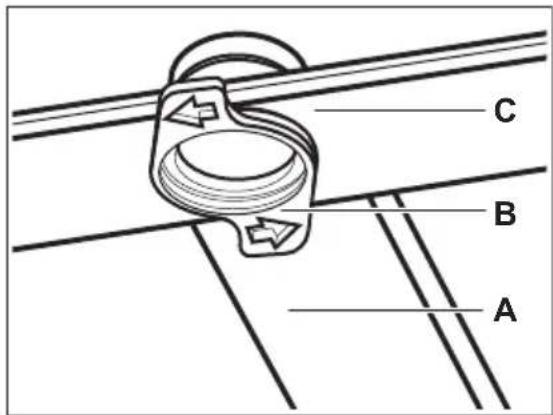

(A) küljest eemaldada, keerake kinnituselementi (B) vastupäeva ja tõmmake pihustikonsooli allapoole.

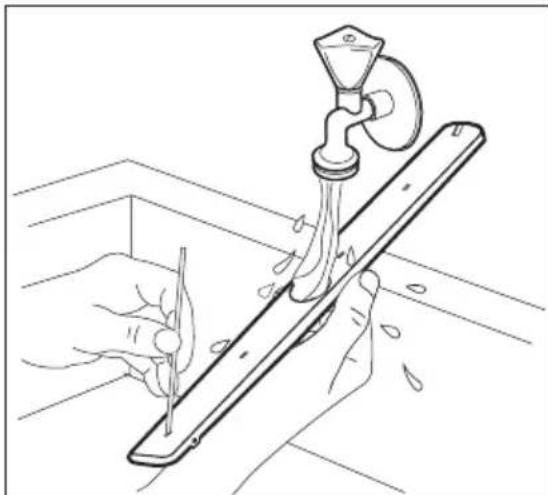

4. Peske pihustikonsool jooksva vee all

puhtaks. Kasutage peenikest teravat eset (nt hambaorki), et eemaldada avadesse kogunenud sodi. Laske veel läbi avade joosta, et ka seespool olev mustus välja uhtuda.

5. Pihustikonsooli (C)

tagasiasetamiseks lükake kinnituselement (B) pihustikonsooli ja kinnitage seejärel päripäeva keerates sisselasketoru (A) külge. Veenduge, et kinnituselement lukustub oma kohale.

6. Lükake söögiriistade sahtel

• Puhastage seadet pehme niiske lapiga.

• Kasutage ainult neutraalseid pesuaineid.

• Ärge kasutage abrasiivseid tooteid, küürimisšvamme ega lahusteid.

11.5 Sisemine puhastamine

• Puhastage masinat ja ukse ümber olevat tihendit pehme niiske lapiga.

• Masina töökorras hoidmiseks kasutage nõudepesumasinate jaoks mõeldud puhastusvahendit vähemalt iga kahe kuu järel. Järgige hoolikalt toote pakendil olevaid juhiseid.

• Ärge kasutage abrasiivseid tooteid, abrasiivseid puhastuslappe, teravaid tööriistu, tugevaid kemikaale, nuustikuid ega lahusteid.

• Korrapäraselt lühiajaliste programmide kasutamine võib seadme sees põhjustada rasva ja katlakivi kogunemist. Kogunemise vältimiseks käivitage pikaajalisi programme vähemalt kaks korda kuus. www.electrolux.com2011.6 Lahtiste detailide eemaldamine Pärast iga kasutamist kontrollige nõudepesumasina filtreid ja äravooluosa. Lahtised detailid (nt klaasi-, plast-, luutükid, hambaorgid jms) halvendavad pesutulemusi ja võivad seadme tühjenduspumpa kahjustada. ETTEVAATUST! Kui te ei saa võõrkehasid kätte, pöörduge volitatud teeninduskeskuse poole.

1. Võtke filtrisüsteem lahti nii, järgides

käesolevas jaotises toodud juhiseid.

2. Eemaldage võõrkehad manuaalselt.

3. Pange filtrisüsteem kokku nii, nagu

käesolevas jaotises näidatud.

HOIATUS! Oskamatud parandustööd võivad kujutada ohtu seadme kasutajale. Parandustöid tohib teha ainult kvalifitseeritud töötaja. Enamiku probleemide lahendamiseks pole tarvis pöörduda teeninduskeskuse poole. Vaadake alltoodud tabelit, et leida teavet võimalike probleemide kohta. Mõnede probleemide korral kuvatakse ekraanil häirekood. Probleem ja häirekood Võimalik põhjus ja lahendus Ei saa seadet aktiveerida. • Veenduge, et toitepistik on seinakontakti ühendatud.

• Veenduge, et kaitsmekarbis olevad sulavkaitsmed on terved. Programm ei käivitu. • Veenduge, et uks on korralikult suletud.

• Kui olete valinud viitkäivituse, siis tühistage see või oodake pöördloenduse lõppemiseni.

• Seade aktiveerib veepehmendajas leiduva vaigu. Protseduur kestab ligikaudu 5 minutit. Seade ei täitu veega. Ekraanil kuvatakse i10 või i11.

• Veenduge, et veekraan on avatud.

• Veenduge, et veesurve ei ole liiga madal. Lisateabe saamiseks võtke ühendust kohaliku vee-ettevõttega.

• Veenduge, et tühjendusvoolik pole kokku murtud ega painutatud. EESTI 21Probleem ja häirekood Võimalik põhjus ja lahendus Seade ei tühjene veest. Ekraanil kuvatakse i20.

• Veenduge, et valamu äravoolutoru ei ole ummistu‐ nud.

• Veenduge, et sisemine filtrisüsteem ei ole ummistu‐ nud.

• Veenduge, et tühjendusvoolikul pole väändeid ega kõverusi. Üleujutusvastane seade on sees. Ekraanil kuvatakse i30.

• Veenduge, et seade on õigesti paigaldatud.

• Veenduge, et nõud asetsevad korvides nii, nagu ka‐ sutusjuhendis näidatud. Veetaseme tuvastusanduri rike. Ekraanil kuvatakse i41 - i44.

• Veenduge, et filtrid on puhtad.

• Lülitage seade välja ja sisse. Vee- või tühjenduspumba rike. Ekraanil kuvatakse i51 - i59 või i5A - i5F.

• Lülitage seade välja ja sisse. Seadmes oleva vee tem‐ peratuur on liiga kõrge või on tegu veeanduri rikkega. Ekraanil kuvatakse i61 või i69.

• Jälgige, et sissetuleva vee temperatuur ei ületa 60 °C.

• Lülitage seade välja ja sisse. Seadmel on tehniline rike. Ekraanil kuvatakse iC0 või iC3.

• Lülitage seade välja ja sisse. Seadmes oleva vee tase on liiga kõrge. Ekraanil kuvatakse iF1.

• Lülitage seade välja ja sisse.

• Veenduge, et filtrid on puhtad.

• Kontrollige, kas tühjendusvoolik on paigaldatud põr‐ anda suhtes õigele kõrgusele. Vt paigaldusjuhiseid. Seade jääb pesemise käi‐ gus korduvalt seisma ja hakkab uuesti tööle.

• See on tavaline. See tagab parimad pesutulemused ja energia kokkuhoiu. Programm kestab liiga kaua.

• Valige funktsioon TimeManager, et lühendada pro‐ grammi kestust.

• Kui olete valinud viitkäivituse, siis tühistage see või oodake pöördloenduse lõppemiseni. Kuvatav programmi kestus erineb tarbimisväärtuste tabelis toodud kestusest.

• Vt tarbimisväärtuste tabelit jaotises „Programmid“. Ekraanil olev järelejäänud aeg pikeneb ja liigub edasi hüplikult kuni programmi lõpuni.

• Tegu ei ole rikkega. Seade töötab õigesti. www.electrolux.com22Probleem ja häirekood Võimalik põhjus ja lahendus Väike leke seadme uksest. • Masin pole loodis. Reguleerige tugijalgu vastavalt va‐ jadusele (kohaldatavuse korral).

• Seadme uks ei ole sisemuse suhtes tsentreeritud. Reguleerige tagumisi jalgu (kohaldatavuse korral). Seadme ust on raske sul‐ geda.

• Masin pole loodis. Reguleerige tugijalgu vastavalt va‐ jadusele (kohaldatavuse korral).

• Nõude osad ulatuvad korvidest väljapoole. Seadme uks avaneb pe‐ sutsükli ajal.

• Funktsioon AirDry on aktiveeritud. Saate funktsiooni välja lülitada. Vt jaotist „Seaded“. Seadmest kostab klirinat/ koputusi.

• Nõud ei ole korvidesse paigutatud õigesti. Vaadake korvide täitmise infolehte.

• Veenduge, et pihustikonsool saab vabalt pöörelda. Seade põhjustab kaitsme väljalülitumise.

• Voolutugevus ei võimalda kõigi kasutatavate sead‐ mete üheaegset kasutamist. Kontrollige pistikupesa voolutugevust ja arvesti voolukulu ning lülitage vaja‐ dusel mõni kasutatavatest seadmetest välja.

• Seadme sisemine elektririke. Võtke ühendust volita‐ tud teeninduskeskusega. Vt jaotist „Enne esimest kasutamist“, jaotist „Igapäevane kasutus“ või jaotist „Nõuanded ja soovitused“ muude võimalike põhjuste leidmiseks. Kui olete seadet kontrollinud, lülitage seade välja ja uuesti sisse. Kui probleem ilmneb uuesti, pöörduge volitatud teeninduskeskusse. Tabelis mitteleiduvate häirekoodide ilmnemisel võtke ühendust teeninduskeskusega. HOIATUS! Me ei soovita seadme kasutamist jätkata enne probleemi täielikku kõrvaldamist. Eemaldage seade vooluvõrgust ja ärge seda enne sisse lülitage, kui olete kindel, et seade on korras.

12.1 Pesu- ja kuivatustulemused ei vasta ootustele

Probleem Võimalik põhjus ja lahendus Kehvad pesutulemused. • Vt "Igapäevane kasutamine", "Vihjeid ja näpu‐ näiteid" ja infolehte korvide täitmise kohta.

• Kasutage intensiivsemaid pesuprogramme.

• Puhastage pihustikonsool ja filter. Vt jaotist "Hool‐ dus ja puhastamine". EESTI 23Probleem Võimalik põhjus ja lahendus Kehvad kuivatustulemused. • Nõud on jäänud suletud seadmesse liiga kauaks.

• Loputusvahendit pole kasutatud või on seda lisatud liiga vähe. Valige suurem loputusvahendi kogus.

• Plastist esemed tuleks rätikuga üle kuivatada.

• Parimate kuivatustulemuste saamiseks lülitage sis‐ se funktsioon XtraDry ja seadke AirDry.

• Soovitame alati kasutada loputusvahendit, ka koos multitablettidega. Valged triibud või sinakas kiht klaasidel ja nõudel.

• Eraldatava loputusvahendi kogus on liiga suur. Seadke loputusvahendi tase madalamaks.

• Pesuaine kogus on liiga suur. Plekid ning veetilkade jäägid klaasidel ja nõudel.

• Eraldatava loputusvahendi kogus pole piisavalt suur. Seadke loputusvahendi tase kõrgemaks.

• Põhjuseks võib olla loputusvahendi kvaliteet. Nõud on märjad. • Parimate kuivatustulemuste saamiseks lülitage sis‐ se funktsioon XtraDry ja seadke AirDry .

• Programmil ei ole kuivatustsüklit või on madala temperatuuriga kuivatustsükkel.

• Loputusvahendi jaotur on tühi.

• Põhjuseks võib olla loputusvahendi kvaliteet.

• Põhjuseks võib olla multitablettide kvaliteet. Proovi‐ ge teist tootjat või aktiveerige loputusvahendi do‐ saator ning kasutage loputusvahendit ja multitablet‐ ti korraga. Seadme sisemus on märg. • Tegemist pole seadme defektiga. Niiske õhk kon‐ denseerub seadme seintele. Pesemisel tekib liiga palju vahtu.

• Kasutage ainult nõudepesumasinate jaoks mõel‐ dud pesuainet.

• Kasutage mõne teise tootja pesuainet.

• Ärge eelloputage nõusid jooksva vee all enne, kui need masinasse asetate. Söögiriistadel on roostejäl‐ jed.

• Pesemiseks kasutatav vesi sisaldab liiga palju soo‐ la. Vt jaotist "Veepehmendaja".

• Hõbedast ja roostevabast terasest söögiriistad on pandud kokku. Ärge pange hõbedast ja roosteva‐ bast terasest nõusid lähestikku. Programmi lõpus on pesuai‐ nejaoturis pesuainejäägid.

• Pesutablett on jäänud jaoturisse kinni ja pole see‐ tõttu veega täielikult ära uhutud.

• Vesi ei suuda jaoturis olevat pesuainet välja uhtu‐ da. Veenduge, et pihustikonsool pole blokeeritud ega ummistunud.

• Veenduge, et korvides olevad esemed ei takista pesuainejaoturi kaane avanemist. Ebameeldiv lõhn masina sees.

• Vt "Sisemuse puhastamine". www.electrolux.com24Probleem Võimalik põhjus ja lahendus Katlakivijäägid nõudel, sise‐ musel ja ukse siseküljel.

• Kasutage soola ja seadke veepehmendaja ka siis, kui kasutate multitablette. Vt jaotist "Veepehmen‐ daja".

• Pöörduge pesuaine tootja poole. Tuhmid, värvi muutnud või pragunenud nõud.

• Veenduge, et pesete masinas ainult nõudepesu‐ masinakindlaid nõusid.

• Täitke ja tühjendage korv ettevaatlikult. Vaadake korvide täitmise infolehte.

• Pange õrnemad esemed ülemisse korvi.

• Valige õrnade nõude ja klaasnõude pesemiseks spetsiaalne programm. Vaadake jaotist „Program‐ mid”. Vaadake muude võimalike põhjuste leidmiseks jaotist „Enne esimest kasutamist”, „Igapäevane kasutamine” või „Nõuanded ja näpunäited.

Mõõtmed Laius/kõrgus/sügavus (mm) 600 / 850 / 625 Elektriühendus

Pinge (V) 220 - 240 Sagedus (Hz) 50 Veesurve Min/max baari (MPa) 0.5 (0.05) / 8 (0.8) Veevarustus Külm vesi või kuum vesi

max 60 °C Mahutavus Nõudekomplekte 14 Võimsustarve

Muud väärtused on toodud andmeplaadil

Kui kuum vesi tuleb alternatiivsest energiaallikast (nt päikesepaneelid), kasutage energia‐ kulu vähendamiseks seda soojaveevarustussüsteemi.

Vastavalt määrusele 1059/2010. EESTI 2513.1 Link EL EPREL-i andmebaasile Seadme energiamärgisel olevalt QR- koodilt leiate veebilingi selle seadme registreerimiseks EL EPREL-i andmebaasis. Hoidke energiamärgis koos kasutusjuhendi ja kõigi muude seadmega kaasas olnud dokumentidega alles. Toote jõudlusega seotud teavet on võimalik leida EL EPREL-i andmebaasist, kasutades linki https:// eprel.ec.europa.eu ja toote mudelinime ja tootenumbrit, mille leiate seadme andmesildilt. Vt jaotist "Toote kirjeldus". Täpsema teabe saamiseks energiamärgise kohta külastage www.theenergylabel.eu.

Sümboliga tähistatud materjalid võib ringlusse suunata. Selleks viige pakendid vastavatesse konteineritesse. Aidake hoida keskkonda ja inimeste tervist ja suunake elektri- ja elektroonilised jäätmed ringlusse. Ärge visake sümboliga tähistatud seadmeid muude majapidamisjäätmete hulka. Viige seade kohalikku ringluspunkti või pöörduge abi saamiseks kohalikku omavalitsusse. www.electrolux.com26TABLE DES MATIÈRES
