ECN2CQTEB206 - Külmik CANDY - Tasuta kasutusjuhend

Toote tüüp	Külmik-kirst
Kaubamärk	Candy
Mudel	ECN2CQTEB206
Netomaht	206 L
Energiaklass	F
Aastane energiatarve	220 kWh
Müratase	40 dB
Kliimaklass	SN-N-ST
Mõõtmed (K x L x S)	85 x 90 x 60 cm
Netokaal	40 kg
Toide	220-240 V / 50 Hz
Elektrivõimsus	100 W
Kiirkülmutusfunktsioon	Jah
Reguleeritav termostaat	Jah
Sulatamine	Käsitsi
Hooldus ja puhastamine	Puhastage pehme lapi ja seebiveega. Ärge kasutage abrasiivseid puhastusvahendeid.
Laste turvalisus	Integreeritud turvalukk
Temperatuurialarm	Jah, temperatuuri tõusu korral
Varuosad ja remonditavus	Saadaval Candy müügijärgse teeninduse kaudu
Üldine teave	Kasutusjuhend on lisatud. Tootjagarantii 2 aastat.

Korduma kippuvad küsimused - ECN2CQTEB206 CANDY

Kuidas reguleerida oma Candy ECN2CQTEB206 sügavkülmiku temperatuuri?

Kasutage sees või juhtpaneelil asuvat termostaati. Keerake see optimaalseks säilitamiseks keskmisele asendile. Kõrgem asend alandab temperatuuri.

Milline on külmutusvõimsus 24 tunni jooksul?

Külmutusvõimsus on umbes 10 kg 24 tunni jooksul, võimaldades külmutada suures koguses värskeid toiduaineid.

Kuidas sügavkülmikut sulatada?

Ühendage seade vooluvõrgust lahti, eemaldage toit, jätke uks lahti ja asetage anumad sulamisvee kogumiseks. Ärge kunagi kasutage jää kraapimiseks teravaid esemeid.

Mida teha, kui sügavkülmik teeb liiga palju müra?

Kontrollige, kas see on tasapinnaline ega puutu seina või mööblieset. Normaalne töömüra võib tulla kompressorist. Kui müra on ebatavaline, võtke ühendust müügijärgse teenindusega.

Kas ma saan ukse avamissuunda ümber pöörata?

Jah, uks on ümberpööratav. Vaadake lahtivõtmise ja kokkupaneku juhiseid kasutusjuhendist. Soovitatav on kutsuda tehnik.

Mis on kliimaklass ja mida see tähendab?

Kliimaklass SN-N-ST tähendab, et seade võib töötada ümbritseva õhu temperatuurivahemikus 10°C kuni 38°C, sobides enamikesse kodudesse.

Kuidas puhastada sügavkülmiku sisemust?

Ühendage seade lahti, tühjendage see, puhastage pehme lapi ja sooja vee ning õrna pesuvahendiga. Enne uuesti käivitamist loputage ja kuivatage hoolikalt.

Alarmituli süttib, mida teha?

Alarm käivitub, kui sisetemperatuur ületab kriitilise piiri. Kontrollige, et uks on korralikult suletud ja et toit ei takista õhu ringlust. Kui probleem püsib, võtke ühendust müügijärgse teenindusega.

Kui pikk on garantiiperiood?

Tootjagarantii on 2 aastat osadele ja tööle. Hoidke ostuarve alles tõendina.

Kust leida varuosi?

Varuosad on saadaval Candy müügijärgse teeninduse kaudu. Kasutage tellimisel mudelit ECN2CQTEB206. Vaadake Candy ametlikku veebisaiti või võtke ühendust volitatud edasimüüjaga.

KASUTUSJUHEND ECN2CQTEB206 CANDY

HOIATUS! Kohalduvad tulekahju / tuleohtlike materjalidega seotud ohud

Sümbol näitab tuleohtu, kuna kasutatakse tuleohtlikke materjale. Pöörake tähelepanu tuleohtlike materjalide süttimisega kaasnevale tulekahju ohule.

Enne esimest kasutuskorda 4

Paigaldamine 4

Igapäevane kasutus 5

8 Kasutusotstarve

9 Toote kirjeldus

11 Kuvapaneel

12 Kasutamine

18 Seadme tutvustus

20 Energiasäästu nõuanded

21 Hooldus ja puhastamine

23 Veaotsing

28 Paigaldamine

31 Tehnilised andmed

33 Klienditeenindus

Külmiku temperatuuri reguleerimine 13

Sügavkülmiku temperatuuri reguleerimine 13

Peenhäälestusfunktsioon 13

Funktsioon Fresh 0 °C 13

Üksikasjaliku teabe vaatamiseks klõpsake sisu.

Täname, et ostsite Candy toote.

Enne seadme kasutuselevõttu lugege see juhend hoolikalt läbi. Juhend sisaldab olulist teavet, mis aitab tagada seadme optimaalset funktsioonivõimet ning selle paigaldamise, kasutamise ja hoolduse ohutust ja nõuetekohasust.

Hoidke kasutusjuhendit käepärases kohas, et saaksite seda seadme ohutut ja nõuetekohast kasutamist puudutavate suuniste kontrollimiseks vaadata.

Kui peaksite seadme maha müüma, selle ära andma või kolimise korral endisesse elukohta jätma, andke uuele omanikule kindlasti ka kasutusjuhend, et ta saaks seadme ja ohutusalaste hoiatustega tutvuda.

Tarvikud

Kontrollige alljärgneva loendi alusel tarvikuid ja dokumentatsiooni.

Korgi sisend Energiamärgis

Garantiikaart

Lühijuhend

Uksehinged

Uksehinge kate

HOIATUS – oluline ohutusteave

TÄHELEPANU – üldine teave ja nõuanded

Keskkonnateave

Andke keskkonna ja inimeste tervise kaitsmisel oma panus. Pange kõik komponendid ringlussevõtuks ette nähtud konteineritesse. Järgige elektri- ja elektroonikaseadmete romude ringlussevõtule kohalduvaid nõudeid. Osutatud sümboliga tähistatud seadmeid ei tohi olmejäätmete hulka visata. Viige toode piirkondlikku ringlussevõtujaama või võtke ühendust kohaliku omavalitsuse asjaomase allüksusega.

HOIATUS!

Vigastuste või lämbumise oht!

Kõrvaldamisel tuleb järgida külmutusagensitele ja jahutusgaasidele kohalduvaid spetsiifilisi nõudeid. Enne nõuetekohast kõrvaldamist veenduge, et külmutusagensi kontuuri torustik ei ole kahjustunud. Ühendage seade vooluvõrgust lahti. Lahutage toitekaabel ja kõrvaldage see. Eemaldage alused, sahtlid, uksesulgur ja tihendid, et vältida laste ning lemmikloomade seadmesse kinnijäämist.

Enne seadme esmakordset sisselülitamist tutvuge alljärgnevate ohutusalaste nõuannetega.

HOIATUS!

Enne esmakordset kasutamist

▶ Kontrollige toodet transpordikahjustuste suhtes. ▶ Eemaldage kõik pakendi komponendid ja hoidke neid lastele kättesaamatus kohas. ▶ Enne seadme paigaldamist oodake vähemalt kaks tundi, et külmutusagensi kontuur oleks seadme sisselülitamiseks valmis. Seadet peab teisaldama vähemalt kaks inimest, sest see on raske.

Paigaldamine

Seade tuleb paigutada korraliku ventilatsiooniga kohta. Seadme kohale ja külgedele peab jääma vähemalt 5 cm vaba ruumi. Seadet ei tohi paigutada niiskesse kohta ega nii, et sellele võiksid sattuda veepritsmed. Kasutage veepritsmete ja plekkide eemaldamiseks ning seadme kuivatamiseks pehmet riidelappi. - Ärge paigutage seadet otsese päikesevalguse kätte ega soojusallikate (näiteks ahju või kütteseadme) lähedusse. Seade tuleb paigaldada ja nivelleerida kohas, mis on seadme mõõtmetele vastav ning seadme kasutamiseks sobiv. Jälgige, et seadme või integreeritud konstruktsiooni ventilatsiooniavad ei oleks blokeeritud. ▶ Veenduge, et andmesildil välja toodud elektrilised parameetrid on toiteallikaga vastavuses. Lahknevuste korral võtke ühendust elektrikuga. Seadme toiteallikas peab vastama järgmistele parameetritele: 220–240 VAC / 50 Hz. Pinge anomaalse kõikumisega võib kaasneda seadme mittekäivitumine, temperatuurikuva või kompressori kahjustumine või seadme käitamisaegne tavatu müra. Sellisel juhul tuleb paigaldada automaatregulaator. - Ärge kasutage mitme pistikuga adaptereid ega pikendusjuhtmeid. Jälgige, et seadme taha ei jääks portatiivseid mitmikpistikupesasid ega teisaldatavaid toiteallikaid. Jälgige, et toitekaabel ei saaks külmkappi takerduda. Ärge astuge toitekaablile.

HOIATUS!

Toitevarustuse tagamiseks tuleb kasutada eraldiseisvat maandatud pistikupesa, mis on hõlpsalt ligipääsetav. Seade peab olema maandatud.

Ainult Ühendkuningriigis: seadme toitekaablil on kolmejuhtmeline (maandusega) pistik, mis on ette nähtud ühendamiseks standardse kolmejuhtmelise (maandusega) pistikupesaga. Kolmandat kontakti (maandust) ei tohi ära lõigata ega demonteerida. Pistik peab pärast seadme paigaldamist ligipääsetav olema.

Jälgige, et külmutusagensi kontuur ei saaks kahjustada.

Igapäevane kasutus

Lapsed alates 8. eluaastast ning piiratud füüsiliste, sensoorsete või vaimsete võimetega või väheste kogemuste ja teadmistega isikud võivad seadet kasutada üksnes järelevalvel või kui neid on juhendatud seadme ohutu kasutamise osas ning nad mõistavad seadme kasutamisega seotud ohte.

3-8-aastased lapsed võivad seadmetesse sööke-jooke panna ja neid sealt võtta, kuid neil ei ole lubatud külmutusseadmeid puhastada ega paigaldada.

▶ Hoidke alla 3-aastased lapsed seadmest eemal, välja arvatud juhul, kui neid pidevalt jälgitakse.

▶ Lapsed ei tohi seadmega mängida.

Kui seadme läheduses lekib jahutusgaasi või muud kergesti süttivat gaasi, lülitage lekkiva gaasi klapp välja, avage uksed ja aknad ning ärge lahutage külmkapi ega ühegi muu seadme toitekaablit.

Pange tähele, et seade, näiteks CNCQ2T620E*, CNCQ2T618E*, ECN2CQTE*186, ECN2CQTE*206, (*=colour code: B,X,W), on seadistatud töötama kindlas ümbritseva õhu temperatuurivahemikus 10 °C kuni 38 °C. Seade ei pruugi nõuetekohaselt töötada, kui see on pikemat aega temperatuuril, mis on osutatud vahemikust kõrgem või madalam.

Pange tähele, et seade, näiteks CNCQ2T620D*, CNCQ2T620A*, CNCQ2T618EXMA, CNCQ2T618EBMA, CNCQ2T618A*, CNCQ2T618C*, on seadistatud töötama kindlas ümbritseva õhu temperatuurivahemikus 10 °C kuni 43 °C. Seade ei pruugi nõuetekohaselt töötada, kui see on pikemat aega temperatuuril, mis on osutatud vahemikust kõrgem või madalam.

- Ärge asetage külmkapile ebastabiilseid esemeid (näiteks raskeid esemeid või veega täidetud anumaid), et vältida eseme kukkumisega kaasnevaid kehavigastusi või veega kokkupuutest tingitud elektrilööki.

- Ärge tõmmake ukseriiulitest. Uks võib minna pudeliriiulit tõmmates viltu.

HOIATUS!

• Ärge hoidke ega kasutage seadmes ega selle läheduses kergsüttivaid, plahvatusohtlikke või söövitavaid aineid. Ärge hoidke seadmes ravimeid, baktereid ega keemilisi aineid. Seade on mõeldud kasutamiseks kodukeskkonnas. Selles ei ole soovitatav hoida aineid, mille säilitamisele kohalduvad ranged temperatuurinõuded.
• Ärge hoidke sügavkülmikus gaseeritud karastusjooke, karboniseeritud nõrgalt alkohoolseid jooke ega vedelikega täidetud klaaspudeleid või plekkpurke, sest need lõhkevad külmudes (erandiks on kange alkohol). Kui sügavkülmik on mingil põhjusel soojenenud, kontrollige selles olnud toidu seisundit.
• Ärge seadistage külmiku kambri temperatuuri tarbetult madalaks. Kõrgete sätete korral võib esineda miinustemperatuure. Tähelepanu! Pudelid võivad lõhkeda. Ärge puudutage külmutatud toiduaineid märgade kätega (kasutage kindaid). Pulgajäätist ei tohiks süüa kohe pärast selle sügavkülmikust välja võtmist. Kohaldub kinnikülmumise, külmakahjustuste ja külmavillide oht. ESMAABI: pange kinnikülmunud esemega piirkond kohe jooksva külma vee alla. Ärge tõmmake kinnikülmunud eset jõuga lahti. Ärge puudutage töötava sügavkülmiku kambri sisepinda, sest käed võivad kambri sisepinna külge jääda. Eriti suur on oht siis, kui käed on märjad. ▶ Voolukatkestuse korral või enne puhastamist lahutage seade vooluvõrgust. Enne seadme taaskäivitamist oodake vähemalt 7 minutit, kuna sagedane käivitamine võib kompressorit kahjustada.
• Ärge kasutage külmkapi toiduainete hoiualades elektriseadmeid, kui nende tüüp ei ole vastavuses tootjapoolsete soovitustega. Hooldus/puhastamine: Kui külmkapi puhastus- ja hooldustoiminguid teevad lapsed, tuleb neid kindlasti jälgida. Enne korralist hooldust lahutage seade vooluvõrgust. Enne seadme taaskäivitamist oodake vähemalt viis minutit, sest sagedane käivitamine võib kompressorit kahjustada. ▶ Seadme paigutamisel veenduge, et toitekaabel poleks kuhugi kinni jäänud ega kahjustunud. Jälgige, et seadme taha ei jääks portatiivseid mitmikpistikupesasid ega teisaldatavaid toiteallikaid.
• Ärge kasutage külmkapi toiduainete hoiualades elektriseadmeid, kui nende tüüp ei ole vastavuses tootjapoolsete soovitustega.
• Ärge hoidke seadmes plahvatusohtlikke aineid, näiteks tuleohtliku propellendiga aerosoolpurke.

HOIATUS!

Seadme vooluvõrgust lahutamisel hoidke pistikust, mitte kaablist. Seadme puhastamisel ei tohi kasutada abrasiivset harja, traatkäsna, pesuvahendi pulbrit, bensiini, amüülatsetaati, atsetooni, sarnaseid orgaanilisi lahuseid ega happelisi või leeliselisi lahuseid. Kahjustuste vältimiseks kasutage spetsiaalset külmkapi puhastusvahendit. - Ärge kraapige härmatist ja jääd teravate esemetega. Plastosade kahjustuste vältimiseks ärge kasutage pihusteid või elektrilisi soojendusseadmeid, näiteks kuumutit, fööni, aurupuhastit ega muid soojusallikaid. - Ärge kasutage sulamisprotsessi kiirendamiseks mehaanilisi vahendeid ega seadmeid, kui tootja ei ole neid selleks otstarbeks soovitanud. Kui toitekaabel on kahjustunud, peab ohtude minimeerimiseks selle välja vahetama tootja, tootja volitatud hooldustehnik või sarnase kvalifikatsiooniga spetsialist. - Ärge proovige seadet ise parandada, lahti võtta ega modifitseerida. Remondi korra võtke palun ühendust meie klienditeenindusega. Eemaldage seadme tagaküljelt tolm vähemalt kord aastas, et vältida tuleohtu ja energiatarbimise suurenemist. - Ärge pihustage ega loputage seadet puhastamise ajal. - Ärge kasutage seadme puhastamiseks veepihustit ega auru. - Ärge puhastage külmi klaasriiuleid kuuma veega. Järsk temperatuurimuutus võib põhjustada klaasi purunemise.

Külmutusagensit puudutav teave

HOIATUS!

Seadmes on tuleohtlik külmutusagens isobutaan (R600a). Veenduge, et külmutusagensi kontuur ei oleks transpordi või paigaldamise ajal kahjustunud. Lekkiv külmutusagens võib põhjustada silmavigastusi või süttida. Kahjustuse korral hoidke tuleallikad eemal, ventileerige ruum põhjalikult, ärge ühendage ega lahutage seadme või ühegi muu seadme toitejuhtmeid. Teavitage juhtunust klienditeenindust.

Kui külmutusagens peaks sattuma silmadesse, loputage silmi viivitamatult voolava vee all ja võtke kohe ühendust silmaarstiga.

Kasutusotstarve

Seade on mõeldud toiduainete jahutamiseks ja külmutamiseks. See on ette nähtud kasutamiseks kodumajapidamises ja sarnastes kasutuskeskkondades, näiteks kaupluste, kontorite ja tööruumide kööginurkades, talumajapidamistes, hotelli- ja motellitubades ning majutusasutustes, külalistemajades ja toitlustusettevõtetes. See ei ole mõeldud kaubanduslikuks ega tööstuslikuks kasutuseks.

Seadme muutmine või modifitseerimine ei ole lubatud. Kavandatust erinev kasutamine võib endas ohte kätkeda ja garantii tühistada.

Standardid ja direktiivid võ€ UK CA

Seade vastab kõigi kohaldatavate Euroopa Ühenduse direktiivide ja asjaomaste ühtlustatud standardite ja Ühendkuningriigi standardite nõuetele, mille alusel omistatakse tootele CE- ja UKCA-vastavusmärgised.

MÄRKUS

Tehniliste muudatuste ja mudelite varieeruvuse tõttu võivad mõned juhendis sisalduvad illustratsioonid konkreetsest mudelist erineda.

9

CNCQ2T620AX CNCQ2T620EX CNCQ2T620CB CNCQ2T620CW CNCQ2T620EW CNCQ2T620DX CNCQ2T620DW CNCQ2T620EB ECN2CQTEX206 ECN2CQTEW206 ECN2CQTEB206

A: külmiku kamber

1- Kuvapaneel 2- Klaasriiul 3- Klaasriiul 4- Klaasriiul 5- Sahtli kate 6- Niiskusala sahtel 7- Sahtlikate 8- Fresh 0 °C hoiusahtel 9- Ukseriiulid

B: sügavkülmiku kamber

10- Ülemine sügavkülmiku hoiusahtel 11- Keskmine sügavkülmiku hoiusahtel 12- Alumine sügavkülmiku hoiusahtel

MÄRKUS

Tehniliste muudatuste ja mudelite varieeruvuse tõttu võivad mõned juhendis sisalduvad illustratsioonid konkreetsest mudelist erineda.

CNCQ2T618EW

CNCQ2T618EB

CNCQ2T618EC

CNCQ2T618EX

ECN2CQTEX186

ECN2CQTEW186

ECN2CQTEB186

CNCQ2T618EXMA

CNCQ2T618EBMA

CNCQ2T618CW

CNCQ2T618CX

CNCQ2T618AW

CNCQ2T618AX

CNCQ2T618DW

CNCQ2T618DX

A: külmiku kamber

1- Kuvapaneel

2- Klaasriiul

3- Klaasriiul

4- Klaasriiul

5- Sahtlikate

6- Fresh 0 °C sahtel

7- Ukseriiulid

B: sügavkülmiku kamber

8- Ülemine sügavkülmiku hoiusahtel

9- Keskmine sügavkülmiku

hoiusahtel

10- Alumine sügavkülmiku sahtel

Kuvapaneel

K1 Toide sees/väljas, kasutatakse seadme sisse-/väljalülitamiseks. K2 Temperatuuri valimine / peenhäälestus

Sisse-/väljalülitusnupp, mida kasutatakse Fresh 0 °C sisselülitamiseks/väljalülitamiseks.

Indikaatorid

A Funktsioon Fresh 0°C B Külmiku temperatuurinäidik

Enne esimest kasutuskorda

▶ Eemaldage kõik pakendi komponendid, hoidke neid lastele kättesaamatus kohas ja kõrvaldage need keskkonnasäästlikult. ▶ Puhastage seadme sise- ja väliskülg ning sisustus ja tarvikud vee ja maheda pesuvahendiga ning kuivatage seadet põhjalikult pehme lapiga. Pärast nivelleerimist ja puhastamist oodake vähemalt kaks tundi, enne kui ühendate seadme vooluvõrku. Vaadake osa „PAIGALDAMINE“. ▶ Enne toiduainete külmkappi panemist eeljahutage kambreid kõrgetel sätetel.

Mehaanilised nupud

Kuvapaneelil olevad nupud on mehaanilised nupud.

Külmkapi sisse-/väljalülitamine

Seade lülitub vooluvõrku ühendamisel automaatselt sisse.

Külmiku esmakordsel sisselülitamisel süttib „B“ (külmiku temperatuuri kuva) indikaator „4°“ ja Fresh 0°C sahtli indikaator „☐°”. Külmiku temperatuuriks ja sügavkülmiku temperatuuriks seatakse automaatselt vastavalt 4°C ja –20°C ning Fresh 0°C sahtel vastavale temperatuurile ning külmik hakkab tööle.

MÄRKUS

Temperatuur on eelseadistatud soovituslikule sättele 4 °C. See on soovituslik säte. Soovi korral saate temperatuure käsitsi muuta.

Avatud ukse helisignaal

Kui külmkapi uks on olnud kauem kui kolm minutit lahti, kostab avatud ukse helisignaal.

Sulgege helisignaali vaigistamiseks uks. Kui uks on olnud avatud kauem kui seitse minutit, lülituvad külmkapi sisevalgusti ja kuvapaneeli valgustus automaatselt välja.

Kui seade on sisse lülitatud, vajutage nuppu K1 3 sekundit, seade läheb ooterežiimile, kompressor lakkab töötamast ja tuli kustub; kui seade on ooterežiimis, vajutage nuppu K1 3 sekundit, seade on sisse lülitatud, kompressor töötab ja tuli põleb.

Temperatuuri kohandamine

Külmkapi sisetemperatuuri mõjutavad alljärgnevad tegurid. Ümbritseva õhu temperatuur

Ukse avamise sagedus

Külmkapis olevate toiduainete kogus

Seadme paigaldamine

Külmiku/sügavkülmiku temperatuuri reguleerimine

1. Vajutage klahvi „K2" (külmiku temperatuuri valimine), et valida külmiku temperatuur;
2. Indikaator „B“ (külmiku temperatuuri kuva) helendab vaheldumisi, nagu näidatud allpool;

2 ^ ° → 4 ^ ° → 6 ^ ° → 8 ^ °

1. Umbes 3 sekundi pärast säte kinnitatakse.
2. Külmiku temperatuuri valimisel kuvapaneelilt on vastav temperatuur sügavkülmikule 2°(-22°) → 4°(-20°) → 6°(-18°) → 8°(-16°) .

Täppisreguleerimine

Täppisreguleerimise režiim annab seitse temperatuuri seadistamise võimalust, näiteks 2°, 3° (2° 4°), 4°, 5° (4° 6°), 6°, 7° (6° 8°), 8°.

Täppisreguleerimise režiimile kohalduvad järgmised suunised.

1. Vajutage täppisreguleerimise režiimi sisse või välja lülitamiseks kaheksa sekundit seadistusnuppu K2. Seadme asjaomasesse režiimi lülitumisel kostub helisignaal ja hetkel valitud jahutustaseme valgusdiood süttib.
2. Nupu K2 vajutamisel suureneb täppisreguleerimise seadistus ja igal vajutamisel süttib vaheldumisi indikaator „B" (külmiku temperatuuri kuva), nagu allpool näidatud;

2 ^ ° → 3 ^ ° (2 ^ ° 4 ^ °) → 4 ^ ° → 5 ^ ° (4 ^ ° 6 ^ °) → 6 ^ ° → 7 ^ ° (6 ^ ° 8 ^ °) → 8 ^ °

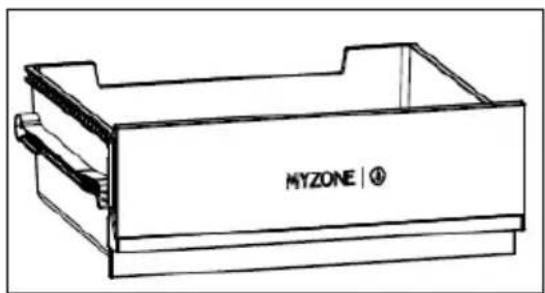

„Fresh 0°C“ sahtel

Režiimi „Fresh 0 °C“ sisenemiseks hoidke külmiku uks avatuna, vajutage nuppu K2 kolm sekundit, indikaator süttib helisignaaliga ja Fresh 0 °C temperatuur seatakse 0 °C juurde.

Režiimist „0°“ väljumiseks hoidke külmiku uks avatuna, vajutage 3 sekundit nuppu K2, indikaator kustub helisignaaliga ja sahtli „0°“ temperatuur muutub vastavalt külmiku temperatuurile.

MÄRKUS

1. Kui seade siseneb täppisreguleerimise režiimi, süttivad samal ajal indikaatoril „B“ (külmiku temperatuuri näidik) 2° ja 4° ning külmik töötab temperatuuril 3°. Kui süttivad 4° ja 6°, töötab külmik temperatuuril 5°. Kui süttivad 6° ja 8°, töötab külmik temperatuuril 7°.
2. Kui toatemperatuur on alla 8 °C ja külmik on 2° režiimis, on olenemata sellest, kas „0°“ režiim on sisse või välja lülitatud, Fresh 0 °C sahtli temperatuur 0 °C lähedal.

Nõuanded värske toidu säilitamiseks

Toiduainete säilitamine külmiku kambris

Jälgige, et külmiku temperatuur oleks 5 °C või sellest madalam.

Soe toit tuleb enne külmkappi panemist toatemperatuurile jahutada.

Teatavad külmkapis hoitavad toiduained tuleks enne külmikusse panemist pesta ja kuivatada.

Säilitatav toit peab lõhnade levimise või maitse muutumise vältimiseks hermeetiliselt pakendatud olema.

Ärge säilitage liiga suures koguses toitu. Jätke toiduainete vahele ruumi, et külm õhk saaks nende ümber liikuda – see tagab tõhusama ja ühtlasema jahutuse.

Igapäevaselt tarbitavaid toiduaineid tuleks hoida riiuli eesmises servas.

Paigutage toiduained õhuvoolu tagamiseks siseseintest veidi kaugemale. Ärge hoidke toiduaineid mingil juhul külmiku tagaseina vastas, sest sinna paigutatud toit võib külmuda. Vältige toidu (eriti õlise või happelise toidu) otsest kokkupuudet külmiku sisekülgedega, sest õli/hape võib neid kahjustada. Kõrvaldage külmikusse jäänud õlised/happelised toidujäägid.

Külmutatud toiduaineid saab külmiku kambris aeglaselt sulatada. See säästab energiat.

Külmkapis hoidmine võib kiirendada teatavate puu- ja köögiviljade (näiteks kabatšokkide, meloni, papaia, banaanide, ananassi jms) roiskumist. Seetõttu ei ole soovitatav neid külmkapis hoida. Külmikus hoidmine võib aga kiirendada mõningate roheliste puuviljade järelvalmimist. Sibulat, küüslauku, ingverit ja muid juurvilju tuleks hoida toatemperatuuril.

Ebameeldiv lõhn külmikus viitab sellele, et midagi on maha valgunud ja vajalik on külmiku puhastamine. Vt Hooldus ja puhastamine.

Toiduained tuleb nende omadustest lähtuvalt erinevatesse kohtadesse paigutada.

Toiduainete säilitamine sügavkülmiku kambris

• Jälgige, et sügavkülmiku temperatuur oleks –18 °C.
• Soe toit tuleb enne sügavkülmiku kambrisse panemist toatemperatuurile jahutada.
• Väikesteks portsjoniteks lõigatud toiduained külmuvad kiiremini ning neid on lihtsam sulatada ja küpsetada. Soovituslikult võiks üks portsjon kaaluda vähem kui 2,5 kg.
• Toiduained tuleks enne sügavkülmikusse panemist pakendada. Pakendi välispind peab olema kuiv, et säilituskotid üksteise külge ei jääks. Pakkematerjalid peavad olema lõhnatud, õhukindlad, mittemürgised ja toksiinideta.
• Märkige pakendile külmutamise kuupäev, säilitusaeg ja toiduaine nimetus – see aitab vältida erinevatele toiduainetele kohalduvate säilitustähtaegade ületamist.

HOIATUS!

Hape, leelis, sool ja muud ained võivad sügavkülmiku sisepinda kahjustada.

• Ärge asetage selliseid aineid sisaldavaid toiduaineid (näiteks merekala) otse sisepinnale. Sügavkülmikusse loksunud soolane vesi tuleb koheselt eemaldada.
• Ärge ületage toiduainete tootjate määratletud soovituslikke säilitusaegu. Võtke sügavkülmikust välja vaid vajalik kogus toitu.
• Sulatatud toit tuleb tarbida võimalikult kiiresti. Sulatatud toiduaineid ei tohi ilma eelnevalt küpsetamata uuesti külmutada.
• Ärge pange sügavkülmiku kambrisse ülemäärases koguses uusi toiduaineid. Arvestage sügavkülmiku külmutusvõimsusega – vaadake osa „TEHNILISED ANDMED“ või andmesildil välja toodud spetsifikatsioone.
• Toiduaineid võib sügavkülmikus, mille temperatuur on vähemalt -18°C, nende omadustest lähtuvalt 2–12 kuud hoida (näiteks liha võib säilitada 3–12 kuud ja köögivilju 6–12 kuud).
• Värske toidu külmutamisel vältige selle kokkupuudet juba külmutatud toiduainetega. Tekib sulamisoht!

Järgige poest ostetud külmutatud toiduainete säilitamisel alljärgnevaid suuniseid.

• Järgige säilitusaja osas tootjapoolseid soovitusi. Ärge ületage soovituslikku säilitustähtaega.
• Külmutatud toiduainete ostmise ja sügavkülmikusse panemise vaheline aeg peab olema võimalikult lühike – see aitab toidu kvaliteeti alal hoida.
• Ostke külmutatud toiduained, mida on säilitatud temperatuuril –18 °C või madalamal temperatuuril.
• Hoiduge selliste toiduainete ostmisest, mille pakendil on jää või härmatis, mis viitab sellele, et tooted võivad olla osaliselt sulanud ja seejärel uuesti külmutatud. Säilitusaegne vahepealne temperatuuri tõus mõjutab toidu kvaliteeti.

MÄRKUS

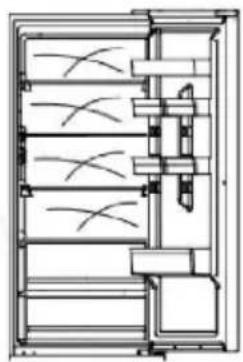

Mudelite varieeruvuse tõttu ei pruugi teie tootel olla kõiki alljärgnevalt kirjeldatud komponente ja funktsioone. Palun vaadake peatükki „Toote ülevaade“.

Mitmesuunalise õhuvoo süsteem

Külmkappi on integreeritud mitmesuunalise õhuvoo süsteem, mis tagab igal riiulitasandil külma õhu liikumise. See aitab säilitada ühtlast temperatuuri, et toit püsiks kauem värskena.

Reguleeritavad riiulid

1. Riiulite kõrgust saab hoiustamisvajadustest lähtuvalt kohandada.
2. Riiuli ümberpaigutamiseks eemaldage see – tõstke riiuli tagaserva ① ja tõmmake riiul välja ②.
3. Riiuli uuesti külmikusse paigutamiseks asetage see kummalgi küljel olevatele eenditele ja lükake riiulit tahapoole, kuni selle tagaserv on külgedel olevatesse süvenditesse fikseeritud.

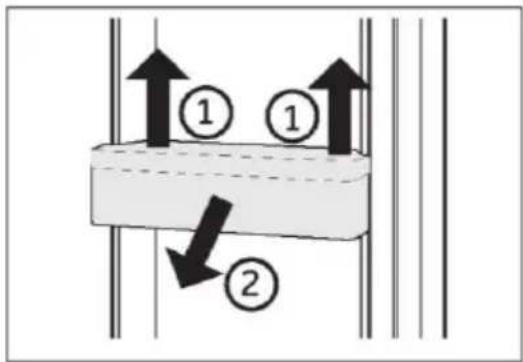

Eemaldatavad ukseriiulid/pudelihoidik

1. Ukseriiuleid saab puhastamiseks eemaldada.
2. Võtke kinni riiuli kummastki küljest, tõstke riiulit ülespoole ① ja eemaldage see ②.
3. Ukseriuli tagasi oma kohale panemiseks tehke ülaltoodud toimingud vastupidises järjekorras.

Külmiku säilituskambri kasutamiseks ja seadistamiseks vt jaotist KASUTAMINE.

Sügavkülmiku sahtlit saab otse ja täielikult välja tõmmata. Need veerevad hõlpsalt mööda teleskoopsiine. Nii saate külmutatavat toitu mugavalt hoiustada ja eemaldada. Tänu energiat säästvale automaatsele ukse sulgemismehhanismile võite säästa energiat ning sügavkülmikut on lihtne käsitseda.

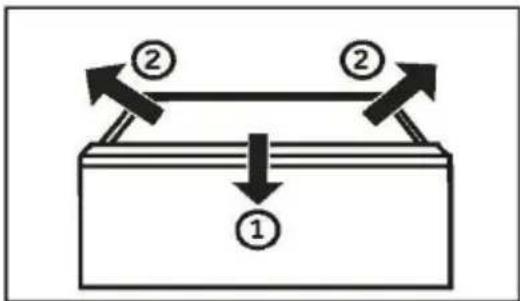

Eemaldatav sahtel

Sahtli väljavõtmiseks tõmmake see maksimaalse ulatuses välja ①, tõstke üles ja eemaldage ②.

Sahtli tagasi oma kohale panemiseks tehke ülaltoodud toimingud vastupidises järjekorras.

HOIATUS!

Ärge paigutage sahtlitesse ülemäärases koguses toiduaineid: ühe sahtli maksimaalne täitmismaht on 35 kg!

Valgusti

Ukse avamisel süttib valgusdioodiga sisevalgusti. Tulede intensiivsust ei mõjuta seadme ükski säte.

Nõuanded energiatarbe vähendamiseks

▶ Veenduge, et seadme ventilatsioon vastab nõuetele (vaadake osa „PAIGALDAMINE”). - Ärge paigutage seadet otsese päikesevalguse kätte ega soojusallikate (näiteks ahju või kütteseadme) lähedusse. ▶ Hoiduge tarbetult madalate temperatuuride seadistamisest. Mida madalam on temperatuuri säte, seda suurem on seadme energiatarve. Laske soojal toidul enne selle külmkappi panemist maha jahtuda. ▶ Hoidke külmkapi ust võimalikult vähest aega avatuna. ▶ Öhuvoolu takistuste välistamiseks ärge täitke külmkappi liigselt. Jälgige, et toiduainete pakendites oleks võimalikult vähe õhku. ▶ Uksetihendid peavad olema puhtad, et uks alati korralikult sulguks. Kõige energiasäästlikuma lahenduse saavutamiseks peavad sahtel, toidukast ja riiulid olema tehaseväärses seisundis ning toit tuleb seadmesse paigutada õhu väljalaskeava blokeerimata.

HOIATUS!

Enne puhastamist lahutage külmkapp vooluvõrgust.

Puhastamine

Puhastage külmkappi siis, kui selles on vähe toiduaineid või see on tühi.

Külmkappi tuleb puhastada iga nelja nädala järel – see tagab seadme nõuetekohase hoolduse ja aitab vältida ebameeldiva lõhna teket.

HOIATUS!

Seadme puhastamisel ei tohi kasutada abrasiivset harja, traatkäsna, pesuvahendi pulbrit, bensiini, amüülatsetaati, atsetooni, sarnaseid orgaanilisi lahuseid ega happelisi või leeliselisi lahuseid. Kahjustuste vältimiseks kasutage spetsiaalset külmkapi puhastusvahendit. - Ärge pihustage ega loputage seadet puhastamise ajal. - Ärge kasutage seadme puhastamiseks veepihustit ega auru. - Ärge puhastage külmi klaasriiuleid kuuma veega. Järsk temperatuurimuutus võib põhjustada klaasi purunemise. - Ärge puudutage sügavkülmiku kambri sisepinda, sest käed võivad kambri sisepinna külge jääda. Eriti kohaldub see siis, kui käed on märjad.

Jälgige, et uksetihend oleks alati puhas. Puhastage seadme sisemust ja korpust soojas vees ning neutraalses puhastusvahendis niisutatud käsnaga. Puhastage külmiku sisemust ja välispinda, sealhulgas uksetihendit, ukseraami, klaasriiuleid, kaste, pehme rätiku või käsnaga, mis on kastetud sooja vette (millesse võib lisada neutraalset pesuvahendit).

▶ Vedeliku mahavalgumise korral eemaldage kõik määrdunud osad, loputage otse voolava veega, kuivatage ja asetage tagasi külmkappi. ▶ Mahavoolanud koore (nt koor, sulav jäätis) korral eemaldage kõik saastunud osad, asetage need mõneks ajaks sooja vette temperatuuril umbes 40 °C, seejärel loputage voolava veega, kuivatage ja asetage tagasi külmikusse. Kui külmiku sisse (riiulite või sahtlite vahele) satub mõni väike osa või komponent, kasutage selle vabastamiseks väikest pehmet harja. Kui te ei ulatu osani, võtke ühendust Haieri teenindusega. ▶ Loputage ja kuivatage pehme riidelapiga. ▶ Ärge puhastage seadme osi nõudepesumasinas. ▶ Enne seadme taaskäivitamist oodake vähemalt seitse minutit, sest sagedane käivitamine võib kompressorit kahjustada.

Sulatamine

Külmiku ja sügavkülmiku kambrite sulatamine on automaatne, nende käsitsi sulatamine ei ole vajalik.

Valgusdioodi vahetamine

HOIATUS!

Ärge asendage valgusdioodiga valgustit ise, seda võib vahetada vaid tootja või volitatud hooldustehnik.

Valgusallikaks on valgusdiood, millel on väike energiatarve ja pikk kasutusiga. Valgustiga seotud probleemide korral võtke ühendust klienditeenindusega. Vaadake osa „KLIENDITEENINDUS”.

Valgusti parameetrid on alljärgnevad:

Külmiku kamber: 12 V max 1,5 W

Pikaajaline mittekasutamine

Kui te ei kavatse seadet pikemal ajaperioodil kasutada, järgige alljärgnevaid suuniseid.

Võtke toiduained külmkapist välja.

Lahutage toitekaabel.

Puhastage seadet eespool kirjeldatud viisil.

Hoidke uksed lahti, et vältida halbade lõhnade teket seadme sees.

MÄRKUS

Lülitage külmkapp välja vaid siis, kui see on vältimatult vajalik.

Seadme teisaldamine

1. Võtke toiduained külmkapist välja ja lahutage seade vooluvõrgust.
2. Fikseerige riiulid ning külmiku ja sügavkülmiku muud liikuvad osad kleeplindiga.
3. Külmkappi ei tohi külmutussüsteemi kahjustuste välistamiseks kallutada rohkem kui 45 kraadi.

HOIATUS!

• Ärge tõstke külmkappi selle käepidemetest.
• Ärge asetage seadet horisontaalselt põrandapinnale.

Paljusid tekkida võivaid probleeme saab kõrvaldada ilma mingite eriteadmisteta. Probleemide korral järgige allpool välja toodud suuniseid, enne kui võtate ühendust müügijärgse teenindusega. Vaadake osa „KLIENDITEENINDUS“.

HOIATUS!

▶ Enne hooldustoiminguid lahutage seadme väljalülitamiseks toitepistik pistikupesast. Elektriseadmete remonditöid võivad teha vaid kvalifitseeritud elektrikud, sest ebaõige remondiga võivad kaasneda märkimisväärsed kahjustused. Kahjustunud toitekaabli võib ohtude minimeerimiseks välja vahetada üksnes tootja, tootja volitatud hooldustehnik või sarnase kvalifikatsiooniga spetsialist.

Probleem	Võimalik põhjus	Võimalik lahendus
Kompressor ei tööta.	Toitepistik ei ole vooluvõrku ühendatud.Aktiveeritud on seadme sulatustsükkel.	Ühendage toitepistik.See on automaatse sulatamise korral normaalne.
Seade käivitub sageli või on selle käitustsükkel liiga pikk.	Sise- või välistemperatuur on liiga kõrge.Seade on olnud pikemat aega välja lülitatud.Seadme uks ei ole korralikult suletud.Ust avatakse liiga sageli või hoitakse seda liiga kaua lahti.Sügavkülmiku kambrile on valitud liiga madal temperatuuri säte.Ukse tihend on määrdunud, kulunud, pragunenud või mittesobiv.Öhuringlus ei vasta nõuetele.	Sellisel juhul on normaalne, kui käitustsükkel on tavalisest pikem.Üldjuhul kulub seadmel ette nähtud temperatuuri saavutamiseks 8–12 tundi.Sulgege uks/sahtel, kontrollige, kas seade paikneb ühetasasel pinnal, ning veenduge, et mõni toiduaine või anum ei takista ukse sulgemist.Hoiduge ukse/sahtli liiga sagedasest avamisest.Tõstke temperatuuri sätet, kuni saavutate rahuldava külmkapi temperatuuri. Külmkapi temperatuuri stabiliseerumiseks kulub 24 tundi.Puhastage ukse/sahtli tihend või laske klienditeenindusel see asendada.Tagage küllaldane ventilatsioon.
Külmkapi sisemus on määrdunud ja/või lõhnab.	Vajalik on külmkapi sisemuse puhastamine.Külmkapis hoitakse intensiivse lõhnaga toitu.	Puhastage külmkapi sisemus.Pakendage toit korralikult ja õhukindlalt.
Seadme sisetemperatuur ei ole piisavalt madal.	Temperatuur on seadistatud liiga kõrgele sättele.Külmkappi on pandud liiga soe toit.Külmkapis hoitakse liiga paljusid toiduaineid.Toiduained on üksteisele liiga lähedale paigutatud.Seadme uks/sahtel ei ole korralikult suletud.Ust/sahtlit avatakse liiga sageli või hoitakse seda liiga kaua lahti.	Lähtestage temperatuuri säte.Jahutage soe toit enne selle külmkappi panemist.Jälgige, et säilitatavate toiduainete kogus poleks ülemäära suur.Jätke vajaliku õhuvoolu tagamiseks toiduainete vahele veidi ruumi.Sulgege uks/sahtel.Hoiduge ukse/sahtli liiga sagedasest avamisest.
Seadme sisetemperatuur on liiga madal.	Temperatuur on seadistatud liiga madalale sättele.	Lähtestage temperatuuri säte.
Külmiku kambris tekib kondensaat.	Ümbritsev keskkond on liiga soe ja liiga niiske.Seadme uks/sahtel ei ole korralikult suletud.Ust/sahtlit avatakse liiga sageli või hoitakse seda liiga kaua lahti.Toiduanumad või vedelikke sisaldavad nõud on katmata.	Tõstke temperatuuri sätet.Sulgege uks/sahtel.Hoiduge ukse/sahtli liiga sagedasest avamisest.Laske kuumal toidul enne selle külmkappi panemist toatemperatuurile jahtuda ning katke toidud ja vedelikud.
Külmkapi välispinnale, uste vahele või ukse ja sahtli vahele koguneb kondensaati.	Ümbritsev keskkond on liiga soe ja liiga niiske.Uks ei ole nõuetekohaselt suletud. Seadmesisese külma õhu ja ümbritseva keskkonna sooja õhu kokkupuutel tekib kondensaat.	See on niisketes ilmastikuoludes normaalne ja muutub niiskustaseme langedes.Jälgige, et uks/sahtel oleks korralikult suletud.
Sügavkülmiku kambris on liigselt jääd ja härmatist.	Toiduained ei olnud nõuetekohaselt pakendatud.Seadme uks/sahtel ei ole korralikult suletud.Ust/sahtlit avatakse liiga sageli või hoitakse seda liiga kaua lahti.Ukse/sahtli tihend on määr- dunud, kulunud, pragunenud või mittesobiv.Mõni ese või toiduanum ei võimalda ust/sahtlit korralikult sulgeda.	Pakendage toiduained alati korralikult.Sulgege uks/sahtel.Hoiduge ukse/sahtli liiga sagedasest avamisest.Puhastage ukse/sahtli tihend või laske see uuega asendada.Paigutage ukse/sahtli nõuetekohaseks sulgemiseks riiulid, ukseriiulid või külmkapis olevad toiduanumad ümber.
Külmkapi küljed ja ukseliist soojenevad.	-	See on normaalne.
Seadmest kostab anomaalseid helisid.	Seade ei paikne ühetasasel pinnal.Seade on mõne läheduses paikneva eseme vastas.	Reguleerige seadme nivelleerimiseks jalgu.Eemaldage seadme vahetust ümbrusest esemed.
Seadmest kostab vee voolamisele sarnane tasane heli.	-	See on normaalne.
Seade genereerib helisignaali.	Külmiku kambri uks on lahti.	Sulgege uks
Seadmest kostab vaikne surisev heli.	Kondensniiskust vähendav süsteem on sisse lülitunud.	See aitab vältida kondenseeru-mist ja on normaalne.
Seadme sisevalgusti või jahutussüsteem ei tööta.	Toitepistik ei ole vooluvõrku ühendatud.Seadme toitevarustus puudub.Valgusdioodiga valgusti on kahjustunud.	Ühendage toitepistik.Kontrollige ruumi elektrivarustust. Vajadusel helistage elekt-riettevõttesse.Helistage valgusti asendamiseks teenindusse.

Tehnilise toega ühendust võtmiseks avage veebileht

https://corporate.haier-europe.com/en/

Seejärel valige asjaomane tootemark ja riik. Teid suunatakse konkreetsele veebilehele, kust leiate telefoninumbri ja vormi tehnilise toega ühendust võtmiseks.

Voolukatkestus

Voolukatkestuse korral peaks toit umbes 5 tundi ohutult külmana püsima. Järgige neid näpunäiteid pikaajalise voolukatkestuse ajal, eriti suvel.

▶ Avage ust/sahtlit nii harva kui võimalik. ▶ Voolukatkestuse korral ärge pange külmkappi uusi toiduaineid. Kui voolukatkestusest on ette teatatud ja katkestus kestab kauem kui 5 tundi, valmistage jääd, pange see sobivasse anumasse ja asetage külmiku kambri ülemisse sektsiooni.

▶ Kohe pärast toitevarustuse taastumist on vajalik toiduainete ülevaatus.

Külmkapi sisetemperatuur tõuseb voolukatkestuse või muu rikke korral, mistõttu vähenevad nii toiduainete säilivusaeg kui ka nende kvaliteet ja söödavus.

Terviseriskide minimeerimiseks tuleks kõik üles sulanud toiduained koheselt tarbida või küpsetada ja uuesti külmutada (kui see on asjakohane).

Voolukatkestuse aegne sätete talletamine

Pärast toitevarustuse taastumist lülitub seade sisse toitekatkestusele eelnenud sätetega.

Lahtipakkimine

HOIATUS!

Seade on raske. Seda peab teisaldama vähemalt kaks inimest. ▶ Hoidke kõiki pakendi komponente lastele kättesaamatus kohas ja kõrvaldage need keskkonnasäästlikult. ▶ Võtke seade pakendist välja. ▶ Eemaldage kõik pakendi komponendid.

Keskkonnatingimused

Külmikute CNCQ2T620E*, CNCQ2T618E*, ECN2CQTE*186, ECN2CQTE*206, (*=värvikood: B,X,W), korral peaks toatemperatuur alati olema vahemikus 10 °C kuni 38 °C; külmikute CNCQ2T620D*, CNCQ2T618C*, CNCQ2T620A*, CNCQ2T618A*, CNCQ2T618EXMA, CNCQ2T618EBMA, korral peaks toatemperatuur alati olema vahemikus 10°C kuni 43°C, kuna see võib mõjutada seadmesisest temperatuuri ja selle energiatarbimist. Ärge paigaldage seadet ilma isolatsioonita muude soojust kiirgavate seadmete (näiteks ahju või teise külmiku) lähedusse.

HOIATUS!

Seejärel saab külmkappi tavapäraselt kasutada, külmiku jahutustõhususe tagamiseks on vajalik minimaalne paigaldusvahe 50 mm. Külmiku ümber olevad takistused suurendavad selle energiatarbimist.

Soovitatav vahekaugus ukse avamisel (joonis 1.2.)

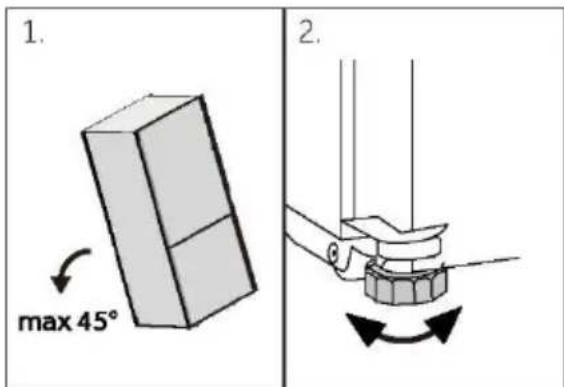

Seadme tsentreerimine ja nivelleerimine

Seade tuleb paigutada ühetasasele ja stabiilsele pinnale.

1. Kallutage külmkappi veidi tahapoole.
2. Reguleerige jalad soovitud kõrgusele. Veenduge, et vahekaugus hingepoolsest seinast on vähemalt 100 mm, et ust saaks nõuetekohaselt avada.

1. Kontrollige külmkapi stabiilsuse hindamiseks seadme diagonaaltegi. Mõningane kalle kummaski suunas peaks olema ühesugune. Vastasel juhul võib karkass deformeeruda, millega võiks kaasneda uksetihendite leke. Kerge kaldenurk tagakülje suunas hõlbustab ukse sulgemist.

MÄRKUS

Autonoomne külmutusseade ei ole mõeldud kasutamiseks integreeritud seadmena.

Ooteaeg

Kasutajapoolset sekkumist mittevajav määrdeõli asub kompressoris olevas kapslis. Õli võib transportimisega kaasneva seadme kaldumise tõttu suletud torustikku voolata. Oodake enne seadme vooluvõrku ühendamist vähemalt kaks tundi, et õli saaks tagasi kapslisse valguda.

Seadme vooluvõrku ühendamine

Enne seadme vooluvõrku ühendamist kontrollige, kas:

▶ toiteallikas, pistikupesa ja kaitsmed vastavad andmesildil välja toodud parameetritele; ▶ pistikupesa on maandatud ning kasutusel pole mitme pistikuga adaptereid ega pikendusjuhtmeid; ▶ toitepistik ja pistikupesa vastavad nõuetele. Ühendage pistik nõuetekohaselt paigaldatud pistikupesaga.

HOIATUS!

Ohtude minimeerimiseks võib kahjustunud toitekaabli asendada vaid klienditeenindus (vaadake garantiikaarti).

Ukse poolsuse muutmine

Kontrollige enne seadme vooluvõrku ühendamist, kas paigalduskohast ja kasutusmugavusest lähtuvalt oleks vajalik ukse poolsuse muutmine (seade tarnitakse paremale avaneva uksega, kuid seda saab muuta).

HOIATUS!

▶ Seade on raske. Ukse poolsuse muutmiseks on vaja kahte inimest. ▶ Enne edasiste toimingute tegemist lahutage seade vooluvõrgust. Külmkappi ei tohi külmutussüsteemi kahjustuste välistamiseks kallutada rohkem kui 45 kraadi.

Monteerimisetapid

1. Pange valmis vajalik tööriist.
2. Lahutage seade vooluvõrgust.
3. Eemaldage ülemise uksehinge kate 1 ja keerake lahti paremal küljel olev ülemine ukse hing (eemaldage kolm kruvi) 2.
4. Eemaldage ülemine hing.
5. Tõstke lahtine külmkapi uks ettevaatlikult keskmiselt hingelt maha.
6. Eemaldage keskmine uksehing.
7. Lükake esipaneeli väikese katte eemaldamiseks seda vasakult paremale.
8. Pöörake uks tagurpidi ja keerake kate (1) lahti. Võtke vajaminevate tarvikute kotist uued katted (2) ja kruvige need vastasküljele.
9. Muutke lukustustüüblite ja küljel oleva kruvi paigutust.
10. Kruvige keskmine hing seadme vasakule küljele. Pöörake tähelepanu sellele, et keskmise uksehinge pöördepunkt oleks ümberpööratud, tagades selle, et tihendiga külg oleks suunatud ülespoole.
11. Tõstke ülemine uks ettevaatlikult keskmisele uksehingele. Veenduge, et pöördetelg sobitub alumise uksehinge silindrisse.
12. Võtke tarvikute kotist uus ülemine uksehing ja hingekate. Viige ühenduskaabel läbi ülemise hinge ja kinnitage ülemine hing kolme kruviga seadme vasakule küljele. Seejärel pange uksehingele hingekate.
13. Paigaldage esipaneel tagasi ja kinnitage see viie kruviga.

Pärast ukse vahetamist kontrollige, kas uksetihendid paiknevad nõuetekohaselt korpusel ja kõik kruvid on korralikult kinni.

Ümbritseva õhu temperatuur

Subnormaalne: see külmutusseade on ette nähtud kasutamiseks kohas, kus ümbritseva õhu temperatuur jääb vahemikku 10 °C kuni 32 °C.

Normaalne: see külmutusseade on ette nähtud kasutamiseks kohas, kus ümbritseva õhu temperatuur jääb vahemikku 16 °C kuni 32 °C.

Subtroopiline: see külmutusseade on ette nähtud kasutamiseks kohas, kus ümbritseva õhu temperatuur jääb vahemikku 16 °C kuni 38 °C.

Troopiline: see külmutusseade on ette nähtud kasutamiseks kohas, kus ümbritseva õhu temperatuur jääb vahemikku 16 °C kuni 43 °C.

Määrusele (EL) 2019/2016 vastavad toote parameetrid

Põhineb standardtingimustes mõõdetud 24 tunni tulemustel. Tegelik energiatarbimine oleneb seadme kasutusviisist ja asukohast.

Mudel	CNCQ2T620EBCNCQ2T620EW CNCQ2T620EX CNCQ2T620EX ECN2CQTEX206 ECN2CQTEB206 ECN2CQTEW206	CNCQ2T620DW CNCQ2T620DX	CNCQ2T618EW CNCQ2T618EX CNCQ2T618EB CNCQ2T618EC ECN2CQTEX186 ECN2CQTEB186 ECN2CQTEW186	CNCQ2T620CB CNCQ2T620CX CNCQ2T620CW
Külmutusseadme tüüp	Külmik- sügavkülmik	Külmik- sügavkülmik	Külmik- sügavkülmik	Külmik- sügavkülmik
Energiatõhususe klass	E D E C
Aastane energiatarbimine (kWh aasta kohta)	279 223 270 178
Külmiku kambri maht (l)	289 289 235 289
Sugavkulmiku kambri maht (l)	120 120 120 120
Külmutamisklass	Neljatärniline Neljatärniline Neljatärniline Neljatärniline Neljatärniline Neljatärniline Neljatärniline Neljatärniline Neljatärniline Neljatärniline Neljatärniline Neljatärniline Neljatärniline Neljatärniline Neljatärniline Neljatärniline Neljatärniline Neljatärtiline Neljatärtiline Neljatärtiline Neljatärtiline Neljatärtiline Neljatärtiline Neljatärtiline Neljatärtiline Neljatärtiline Neljatärtiline Neljatärtiline Neljatärtiline Neljatärtiline Neljatärtiline Neljatärtiline Neljatärtiline Neljatärtiline Nelj at ausu saaag (h)	Automaatne sulatamine	Automaatne sulatamine	Automaatne sulatamine
Temperatuuri tõusu aeg (h)	11 11 11 13
Külmutusvõimsus (kg 24 tunni kohta)	6 6 6 6
Kliimaklass	SN.N.ST SN.N.ST.T SN.N.ST SN.N.ST.T
Müratase klass ja õhus leviv akustiline müratase (dB(A) re 1 pW)	C(38) B(35) C(38) B(35)

Määrusele (EL) 2019/2016 vastavad toote parameetrid

Põhineb standardtingimustes mõõdetud 24 tunni tulemustel. Tegelik energiatarbimine oleneb seadme kasutusviisist ja asukohast.

Mudel	CNCQ2T620AX	CNCQ2T618CX CNCQ2T618CW	CNCQ2T618AX CNCQ2T618AW	CNCQ2T618EXMA CNCQ2T618EBMA
Külmutusseadme tüüp	Külmik- sügavkülmik	Külmik- sügavkülmik	Külmik- sügavkülmik	Külmik- sügavkülmik
Energiatõhususe klass	A C A			A+
Aastane energiatarbimine (kWh aasta kohta)	114	172 110		290
Külmiku kambri maht (l)	289	235 235		234
Sügavkülmiku kambri maht (l)	120 120 120			96
Külmutamisklass	Neljatärniline	Neljatärniline	Neljatärniline	Neljatärniline
Sulatustüüp	Automaatne sulatamine	Automaatne sulatamine	Automaatne sulatamine	Automaatne sulatamine
Temperatuuri tõusu aeg (h)	16 13 16			13
Külmutusvõimsus (kg 24 tunni kohta)	7 6 7			6
Kliimaklass	SN.N.ST.T	SN.N.ST.T	SN.N.ST.T	SN.N.ST.T
Note: Adopting standards	EN 62552-1:2020 EN 62552-3:2020		EN 62552-2:2020	EN 62552:2013

Määrusele (EL) 2019/2016 vastavad toote parameetrid

Põhineb standardtingimustes mõõdetud 24 tunni tulemustel. Tegelik energiatarbimine oleneb seadme kasutusviisist ja asukohast.

Mudel	CNCQ2T618DW CNCQ2T618DX
Külmutusseadme tüüp	Külmik- sügavkülmik
Energiatõhususe klass	D
Aastane energiatarbimine (kWh aasta kohta)	216
Külmiku kambri maht (l)	235
Sugavkulmiku kambri maht (l)	120
Külmutamisklass	Neljatärniline
Sulatustüüp	Automaatne sulatamine
Temperatuuri tõusu aeg (h)	13
Külmutusvõimsus (kg 24 tunni kohta)	6
Kliimaklass	SN.N.ST.T
Müratase klass ja õhus leviv akustiline müratase (dB(A) re 1 pW)	B(35)

Selgitused:

• Jah, esiletõstetud

(1) Põhineb standarditele vastavuse 24-tunnise testi tulemustel. Tegelik tarbimine sõltub seadme kasutusalast ja asukohast. (2) Kliimaklass SN: Seade on ette nähtud kasutamiseks kohas, kus ümbritseva õhu temperatuur on vahemikus 10 °C ja 32 °C

Kliimaklass N: Seade on ette nähtud kasutamiseks kohas, kus ümbritseva õhu temperatuur on vahemikus 16 °C ja 32 °C

Kliimaklass ST: Seade on ette nähtud kasutamiseks kohas, kus ümbritseva õhu temperatuur on vahemikus 16 °C ja 38 °C

Kliimaklass T: Seade on ette nähtud kasutamiseks kohas, kus ümbritseva õhu temperatuur on vahemikus 16 °C ja 43 °C

Täiendavad tehnilised andmed

Mudel	CNCQ2T620EBCNCQ2T620EW CNCQ2T620EXECN2CQTEX206ECN2CQTEB206ECN2CQTEW206	CNCQ2T620DW CNCQ2T620DX	CNCQ2T618CW CNCQ2T618CX	CNCQ2T618EW CNCQ2T618EX CNCQ2T618EB ECN2CQTEB186 ECN2CQTEX186 ECN2CQTEW186
Kogumaht (I)	409 409 355			330
Pinge/sagedus	220~240V/50Hz	220~240V/50Hz	220~240V/50Hz	220~240V/50Hz
Nimivool (A)	0.9 1.4 1.4			0.9
Peakaitse (A)	15 15 16			15
Note: Adopting standards	EN 62552-1:2020 EN 62552-3:2020EN 62552-2:20

Model	CNCQ2T620AX	CNCQ2T618AX CNCQ2T618AW	CNCQ2T620CB CNCQ2T620CW	CNCQ2T618EXMA CNCQ2T618EBMA
Kogumaht (I)	409 355	409 330
Pinge/sagedus	220~240V/50Hz	220~240V/50Hz 220~240V/50Hz	220~240V/50Hz	220~240V/50Hz
Nimivool (A)	1.4 1.4	1.4	0.9
Peakaitse (A)	16 16	16	16
Note: Adopting standards	EN 62552-1:2020; EN 62552-2:2020; EN 62552-3:2020			EN 62552:2013

Mudel	CNCQ2T618DW CNCQ2T618DX
Kogumaht (L)	355
Pinge/sagedus	220~240V/50Hz
Nimivool (A)	1.4
Peakaitse (A)	16
Märkus: Standardite vastuvõtmine	EN 62552-1:2020; EN 62552-2:2020; EN 62552-3:2020

Küsimuste korral pöörduge ettevõtte Haier klienditeeninduse poole. Tungivalt soovitatav on kasutada originaalvaruosi.

Seadmega seotud probleemide puhul vaadake esmalt osa „Veaotsing“.

Kui seal täpsustatud meetmed ei kõrvalda probleemi:

▶ võtke ühendust kohaliku edasimüüjaga või ▶ helistage ettevõtte Euroopa kõnekeskusesse (telefoninumbrid on välja toodud allpool) või avage veebilehe www.haier.com teeninduse ja klienditoe sektsioon, kus esitada garantiinõudeid ▶ ja tutvuda korduma kippuvate küsimustega.

Teenindusega ühendust võttes peavad teil käepärast olema alljärgnevad andmed. Vastav teave on välja toodud andmesildil.

Mudel ____

Seerianumber

Garantiinõuete korral kontrollige ka tootega kaasasolevat garantiikaarti.

Ettevõtte kõnekeskused Euroopas
Riik* Telefoninumber Tariif
Haier Italy (IT) 199 100 912
Haier Spain (ES) 902 509 123
Haier Germany (DE) 0180 5 39 39 99 • Kõneminut 14 senti(lauatelefon)• Kõneminut maksimaalselt 42 senti (mobiiltelefon)
Haier Austria (AT) 0820 001 205 • Kõneminut 14,53 senti(lauatelefon)• Kõneminut maksimaalselt 20 senti (muud liinid)
Haier United Kingdom (UK) 0333 003 8122
Haier France (FR)	0980 406 409

* Teisi riike puudutava teabe leiate veebilehelt www.haier.com Haier Europe Trading S.r.l Ühendkuningriigi filiaal Westgate House, Westgate, Ealing London, W5 1YY * Külmutusseadme garantii kestus: Minimaalne garantii on: 2 aastat ELi riikides, 3 aastat Türgis, 1 aasta Ühendkuningriigis, 1 aasta Venemaal, 3 aastat Rootsis, 2 aastat Serbias, 5 aastat Norras, 1 aasta Marokos, 6 kuud Alžeerias, Tuneesias seaduslikku garantiid ei nõuta. * Seadme remondiks vajalike varuosade periood: Termostaadid, temperatuuriandurid, trükkplaadid ja valgusallikad on saadaval vähemalt seitse aastat pärast mudeli viimase seadme turustamist.

Ukse käepidemed, uksehinged, alused ja sahtlid on saadaval vähemalt seitse aastat ning uksetihendid vähemalt kümme aastat pärast mudeli viimase seadme turustamist.

* Toodet puudutava lisateabe saamiseks avage veebileht https://eprel.ec.europa.eu/ või skannige toote energiamärgisel olev QR-kood.
