KASUTUSJUHEND GMV-N560U-1 GREE

Installations- und Bedienungsanleitung

LÜFTUNGSKIT ZUR EINBINDUNG VON FREMDVERDAMPFERN AN GMV5-SYSTEME

Interior view of an electronic control panel with visible circuit boards, wires, and a digital multimeter (no text or symbols)

GREE Model: GREE Description: GREE Type: GREE Material: GREE Material name: GREE Material type: GREE Material size: 100 mm Material thickness: 500 mm Material surface: 200 mm Material thickness: 200 mm Material surface area: 200 mm Material thickness: 200 mm Material surface area: 200 mm Material thickness: 200 mm Material surface area: 200 mm Material thickness: 200 mm Material surface area: 200 mm Material thickness: 200 mm Material surface area: 200 mm Material thickness: 200 mm Material surface area: 20%

Close-up of a black and red heating element with attached wires and a directional arrow indicator (no text or symbols)

GMV5-Lüftungskit

■ Komponenten

Interior view of an electronic control panel with visible circuit boards, capacitors, and a digital display (no text or symbols)

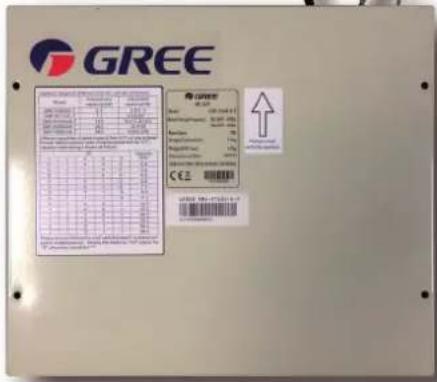

Schaltbox E-Ventil

Close-up of two black insulated ducts mounted on a metal panel, with a white directional arrow and label indicating 'Powered by power supply (no text or symbols on the ducts themselves)

■ Installationsschema

GMV5-Lüftungskit

■ Abmessungen Schaltbox

■ Mindestabstände

GMV5-Lüftungskit

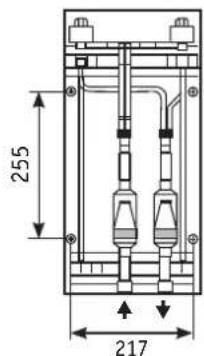

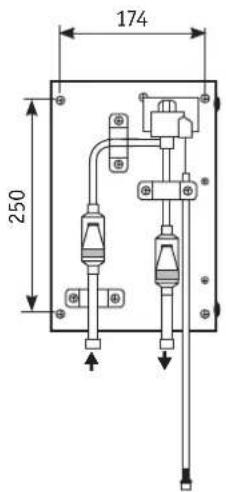

■ Abmessungen E-Ventile
GMV-N36U/A-T
GMV-N71U/A-T

174 250

326

■ Abmessungen
GMV-N140U/A-T
GMV-N280U/A-T

174 250

326

■ Abmessungen
GMV-N560U/A-T

255 217

500

Beschreibung

Das GMV5-Lüftungskit ist so konstruiert worden, damit es in eine Lüftungsanlage eingebunden werden kann.

Die Auslegung des externen Verdampfers erfolgt bauseits.

Bei der Montage sind folgende Punkte zu beachten:

Klemmen 3 + 4 oder 5 + 6:

Hier wird die externe Freigabe angeklemmt. Die Anlage bzw. die Fernbedienung kann über 5-24 V DC (Klemmen 3 + 4) oder über 100-240 V (Klemmen 5 + 6) geschaltet werden. Erscheint das Symbol 📄 im Display, ist die Fernbedienung gesperrt.

An den Klemmen 5 + 6 (100-240 V AC) und 3 + 4 (5-24 V DC) ist kein Signal vorhanden. Diese sind als Eingang zu benutzen.

Klemmen 1 + 2: Alarmmeldung (Option):

Wenn von extern am Lüftungskit eine Störung auftritt, wird diese über einen potentialfreien Schließer verarbeitet und eine Gerätesicherheitsabschaltung wird ausgelöst. In der Anzeige der Fernbedienung erscheint L1.

Klemmen BUS:

Zum Anschluss des Innengerätebus.

Zur Positionierung der Fühler:

Die Fühler müssen an der 10:00 bzw. 2:00 Uhr Position befestigt werden. Für ein ordentliches Prüfergebnis müssen die Fühler mit Wärmeleitpaste versehen werden.

Nach der Befestigung müssen die Fühler isoliert werden. Die Kabel für die Fühler dürfen auf max. 5m verlängert werden. Es sollte ein abgeschirmtes Kabel mit min. 0,5 mm2 verwendet werden.

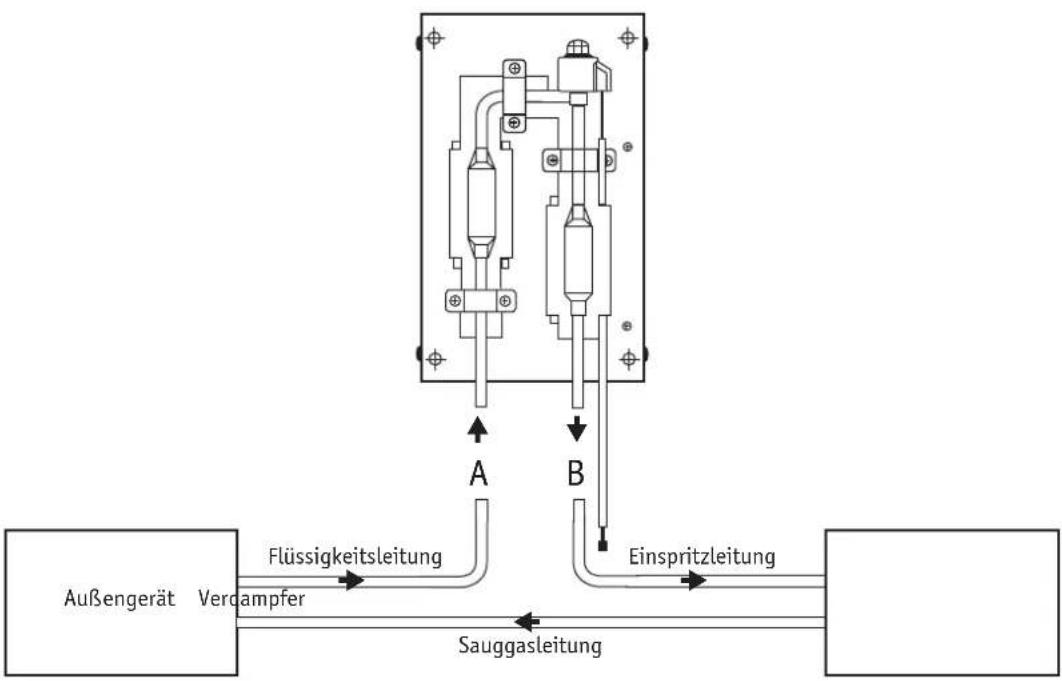

Zum Anschluss des PMV-Ventils:

Zum Einbau des PMV-Ventils:

Das Ventil muss beim Einlöten gut gekühlt werden. Temperaturen von mehr als 85°C sind zu vermeiden.

Außengerät Verdampfer Flüssigkeitsleitung Sauggasleitung A B Einspritzleitung

Schaltplan

Electrical circuit diagram showing connections between components like Ferbedeunung, Ap1, and VerdampferEintritt, with labeled wiring and terminal blocks.

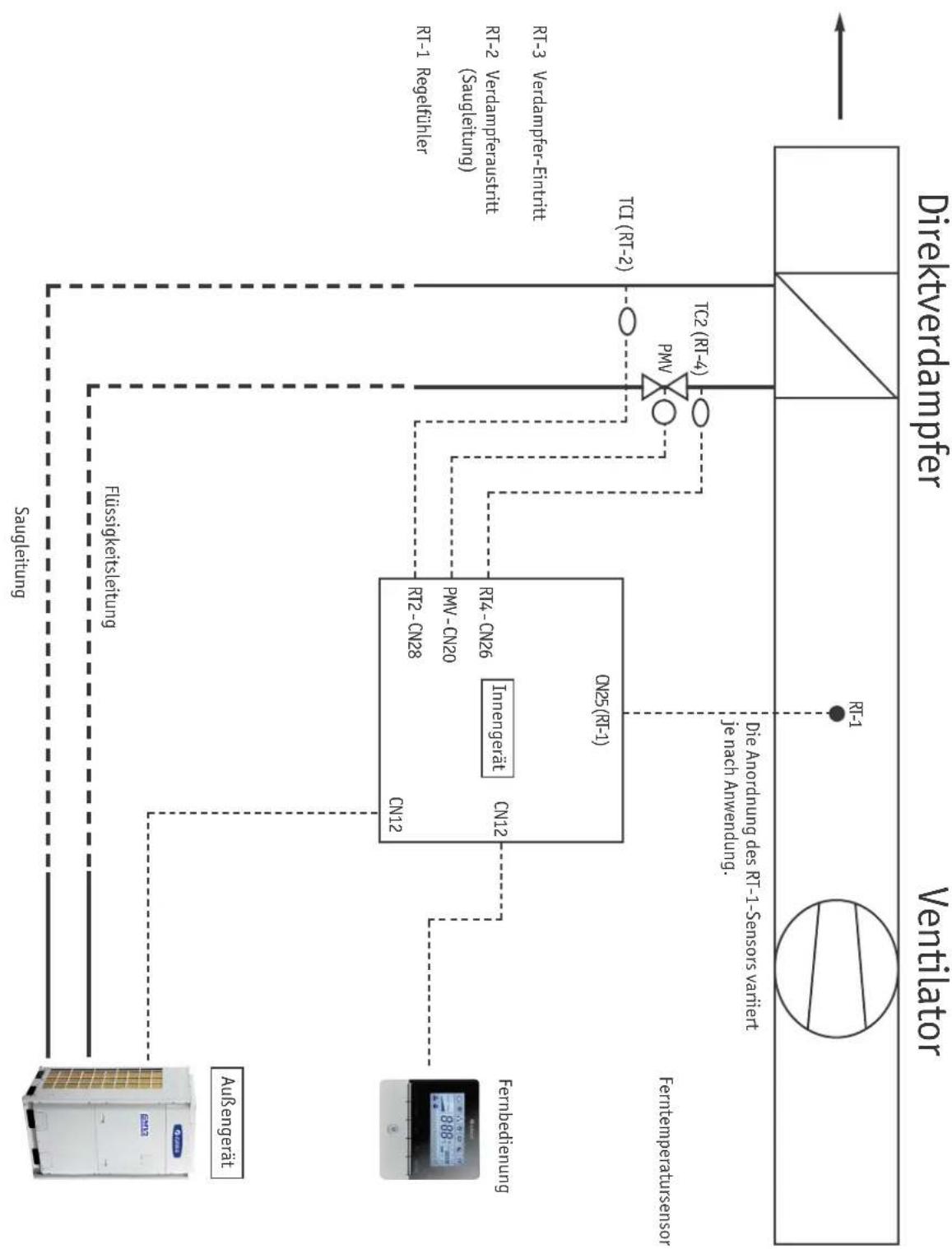

Montage der Fühler

Kabel-Fernbedienung XK 49

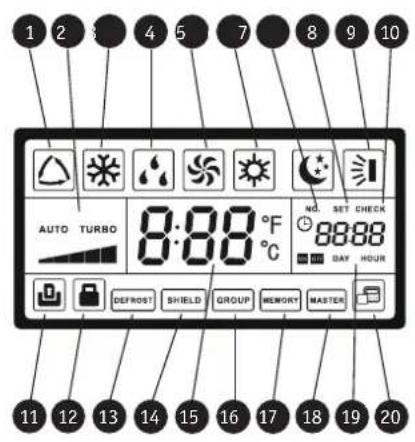

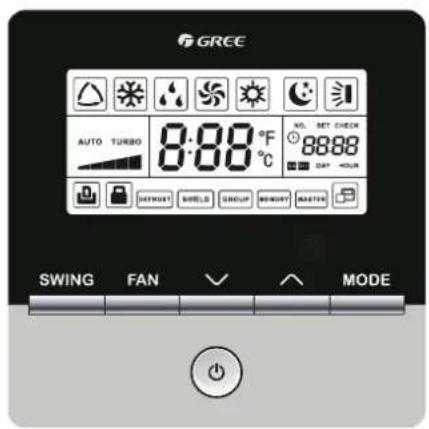

■ Die Komponenten des Displays

1 2 3 4 5 6 7 8 9 10 AUTO TURBO 8:00 °F ND. SET CHECK 88:00 °C DAY HOUR DEFROST SHIELD GROUP MEMORY MASTER 11 12 13 14 15 16 17 18 19 20

GREE AUTO TURBO 8:00 °F NO. SET CHECK 88:00 DAY HOUR SWING FAN ✓ ∧ MODE

1 Automatikbetrieb

2 AUTO TURBD Ventilator Geschwindigkeitsstufen

3 Kühlen

4 Trocknen

5 Lüften

6 Heizen

7 NO. Gerätenummer der Inneneinheit

8 SET Eingabebestätigung

9 Swingbetrieb (Lamellen auf und ab)

10 CHECKParameterabfrage

11 Türkontakt (ON/OFF)

12 Tastensperre

13 DEFROST Abtaufunktion

14 SHIELD Sperrfunktion

15 888Temperaturanzeige

16 GROUP Innengeräteregelung über Kabel-FB

17 MEMORY Wiedereinschaltung nach Stromausfall

18 MASTER Anzeige Mastergerät

19 Abfrage Einstellungen

20 Slave-Kabelfernbedienung (Kabel-FB 2)

■ Tasten der Fernbedienung / Funktionen

SWING FAN MODE 1 3 4 5 6

1 Ein/Aus der automatischen Lamellenbewegung

2 Ein/Aus des Ventilators

3 Ein/Aus des Innengerätes

4 Wahltaste (abwärts)

5 Wahltaste (aufwärts)

6 Wahl der Betriebsart

Kabel-Fernbedienung XK 49

■ Bedienungsanleitungen

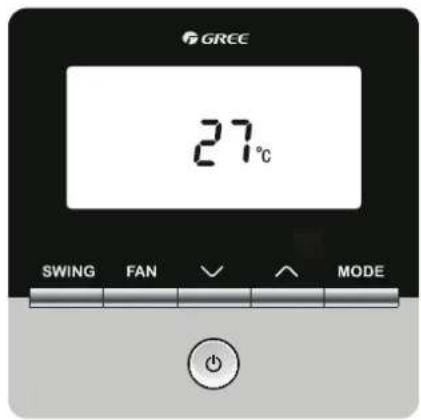

Ein/Aus:

Drücken Sie die Taste ON/OFF um das Gerät einzuschalten. Drücken Sie erneut die Taste ON/OFF, schalten Sie das Gerät wieder aus.

Im Display der Fernbedienung wird eine von folgenden Anzeigen dargestellt:

GREE AUTO TURBO 27°C SWING FAN ✓ ∧ MODE

Gerät eingeschaltet Gerät ausgeschaltet

GREE 27°C SWING FAN ✓ ∧ MODE

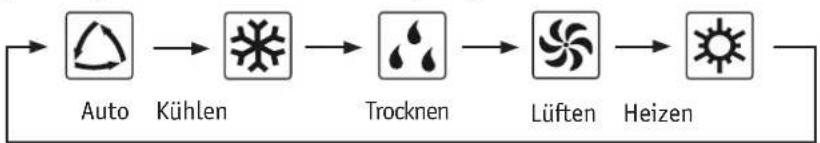

■ Betriebsart wählen

Drücken Sie die Taste ON/OFF um das Gerät einzuschalten. Drücken Sie die Taste MODE um die gewünschte Betriebsart zu wählen. Die folgenden Symbole werden zirkulierend angezeigt:

Hinweise:

1. Die verfügbaren Betriebsarten sind vom Gerätetyp abhängig. Haben Sie die Betriebsart gewählt, werden die nötigen Einstellungen je nach Gerätetyp automatisch vorgenommen.
2. Der AUTO-Modus kann nur beim Master-Innengerät gewählt werden.
3. Ist das Innengerät im Modus AUTO eingestellt und kühlt, werden die Symbole △ und ✱ angezeigt. Ist das Innengerät im Modus AUTO eingestellt und heizt, werden die Symbole △ und ✱ angezeigt.

■ Temperatur einstellen

Drücken Sie die Taste „▲“ oder „▼“ um die gewünschte Temperatur einzustellen. Die Taste „▲“ erhöht die Temperatur, die Taste „▼“ verringert die Temperatur. Jeder Druck auf eine dieser Tasten verändert die Temperatur-Einstellung um 1°C, bei dauerhaftem Druck auf die Tasten alle 0,3 Sekunden.

In den Betriebsarten Kühlen, Lüften, Heizen oder Trocknen reicht der einstellbare Temperaturbereich von 16°C bis 30°C.

GREE AUTO F AP SWING FAN ✓ ∧ MODE

Hinweise:

Im AUTO-Modus kann die Temperatureinstellung nicht mit den Pfeiltasten geändert werden.

Kabel-Fernbedienung XK 49

■ Ventilator einstellen

Ist das Gerät eingeschaltet, dücken Sie die FAN-Taste und im Display erscheint folgende Darstellung:

Hinweise:

1. Im TROCKNEN-Modus ist die Ventilatorgeschwindigkeit auf niedrigster Stufe eingestellt und kann nicht geändert werden.
2. Ist der Ventilator auf AUTO eingestellt, wird dessen Geschwindigkeit automatisch durch die Temperatureinstellung geregelt.

■ SWING Funktion einstellen

Um eine optimale Luftverteilung zu erreichen, ist das Gerät mit der Swing-Funktion ausgestattet. Dabei bewegen sich die Luftleitlamellen kontinuierlich vertikal auf und ab, bzw. horizontal nach links und rechts. Kanalgeräte verfügen nicht über diese Funktion.

Dücken Sie die SWING-Taste und im Display erscheint das Symbol 📄, wenn die Funktion aktiviert ist. Durch einen erneuten Druck auf die Taste wird die Funktion ausgeschaltet.

■ Fernbedienung sperren

Die Fernbedienung kann über kann über einen übergeordneten Regler (Smart-Zentralregler, Zentralregler) gesperrt werden. Im Display der Fernbedienung wird 📄 angezeigt. Die Sperrung lässt sich nur über den übergeordneten Regler aufheben.

■ Tastensperre einstellen

Drücken Sie die Tasten „▲“ und „▼“ für ca. 5 Sekunden bis die Funktion aktiviert ist und mit dem Symbol angezeigt wird. Drücken Sie erneut die Tastenkombination, um die Funktion auszuschalten.

Bei aktivierter Funktion sind alle Tasten der Fernbedienung gesperrt.

Türkontakt

Die Anlage bzw. die Fernbedienung kann über 5-24 V DC oder über 100-240 V geschaltet werden. Erscheint das Symbol 📄 im Display, ist die Fernbedienung gesperrt. An den Klemmen N-L (100-240 V) und GND-VLL (5-24 V DC) ist kein Signal vorhanden.

Aktiviert wird diese Funktion über die beiden Mikroschalter „Keycard“ auf der Steuerplatine in der XK49 Fern bedienung.

Kabel-Fernbedienung XK 49

■ Störungsanzeige

Störungen innerhalb des Systems werden im Display mit unterschiedlichen Codes dargestellt. Treten verschiedene Störungen gleichzeitig auf, werden die Codes im Wechsel angezeigt.

In der folgenden Tabelle sind die möglichen Störungen und ihre entsprechenden Codes aufgeführt.

GREE AUTO E1 SWING FAN ✓ ∧ MODE

■ Störungen Außengerät

Code Bedeutung

EO Störung Außengerät

E1 Störung Hochdruck

E2 zu niedrige Heißgastemperatur

E3 Störung Niederdruck

E4 zu hohe Verdichterendtemperatur

FO Störung Platine Außengerät

F1 Störung Hochdruckfühler

F3 Störung Niederdruckfühler

FP Störung DC-Motor

FU Störung Temperaturfühler Kompressor 2

Fb Störung Temperaturfühler Kompressor 2

J1 Kompressor 1 Überlastung

J2 Kompressor 2 Überlastung

J3 Kompressor 3 Überlastung

J4 Kompressor 4 Überlastung

J5 Kompressor 5 Überlastung

b4 Unterkühler Störung Temperaturfühler

b5 Unterkühler Störung Temperaturfühler

b6 Gas-Flüssigkeits-Separator Temperaturfühler

b7 Gas-Flüssigkeits-Separator Temperaturfühler

b8 Außen-Luftfeuchtigkeitsfühler

b9 Wärmetauscher Temperaturfühler

bA Ölrückführung Temperaturfühler

bH Störung Systemuhr

F5 Kompressor 1 Temperaturfühler

F6 Kompressor 2 Temperaturfühler

F7 Kompressor 3 Temperaturfühler

F8 Kompressor 4 Temperaturfühler

F9 Kompressor 5 Temperaturfühler

FA Kompressor 6 Temperaturfühler

FH Kompressor 1 Spannungsfehler

Code Bedeutung

FC Kompressor 2 Spannungsfehler

FL Kompressor 3 Spannungsfehler

FE Kompressor 4 Spannungsfehler

FF Kompressor 5 Spannungsfehler

FJ Kompressor 6 Spannungsfehler

J6 Kompressor 6 Überlastung

J7 Störung 4-Wege-Ventil

J8 System-Überdruckschutz

J9 System-Unterdruckschutz

JA Schutz vor abweichendem Druck

JC Überlaufschutz Kondensatwanne

JL Hoch-/Niederdruckschutz

JE Ölrückführungsleitung blockiert

JF Leckage in Ölrückführungsleitung

b1 Störung Regelfühler

b2 Abtau-Temperaturfühler 1

b3 Abtau-Temperaturfühler 2

bC Kompressor 1 Distanz-Temperaturfühler

bL Kompressor 2 Distanz-Temperaturfühler

bE Störung Fühler Außeneinheit

bF Störung Fühler Außeneinheit

bJ Hoch-/Niederdruckfühler verdreht verbunden

PO Fehler Kompressorplatine

P1 Störung Kompressorplatine

P2 Überspannungsschutz Kompressorplatine

P3 Reset-Schutz Kompressorplatine

H0 Fehler Ventilatorplatine

H1 Störung Ventilatorplatine

H2 Überspannungsschutz Ventilatorplatine

Kabel-Fernbedienung XK 49

■ Störungen Innengerät

Code	Bedeutung
L0	Störung Innengerät
L1	Störungseingang (Klemmen 1 + 2)
L2	Schutz Zusatzheizung
L3	Schutz Wasserstand
L4	Störung Stromversorgung Kabel-FB
L5	Frostschutz
L7	Kein Master-Innengerät erkannt
L8	Leistungsverlust
L9	Störung Gruppenregler Geräteanzahl
LA	Innengeräte nicht kompatibel
LH	zu geringe Luftmenge
LC	Innen-/Außengeräte nicht kompatibel
LP	Nulldurchgang Motor

Code	Bedeutung
d1	Störung Platine Innengerät
d3	Störung Regelfühler
d4	Störung Fühler Flüssigkeitsleitung Innengerät
d5	Störung Temperaturfühler Rohrleitung
d6	Störung Fühler Sauggasleitung Innengerät
d7	Störung Fühler Luftfeuchtigkeit
d8	Störung Fühler Wassertemperatur
d9	Störung Jumper
dA	Innengerät-Adressfehler
dH	Störung Platine Kabelfernbedienung
dC	DIP-Schalter Einstellungsfehler
dL	Störung Fühler Außeneinheit
dE	Störung Innengerät CO _2 -Fühler
db	Spezial-Code:

■ Status-Anzeigen

Code	Bedeutung
A0	Gerät wartet auf Störungsbeseitigung
A1	Prüfung Kompressorbetriebsbedingungen
A2	Kältemittelmangel
A3	Abtauung
A4	Ölrückführung
A5	Online-Test
A8	Vakuum
AH	Heizbetrieb
AC	Kühlbetrieb
AF	Ventilatorbetrieb
AJ	Anforderung Filterreinigung

Code	Bedeutung
AU	Fernausschaltung
Ab	Notausschaltung
Ad	Funktionsbeschränkung
An	Temperaturüberwachung
n3	Zwangsabtauung
n5	Zwangsänderung Innengerätenummer
nL	Niederdruckanpassung
nJ	Hochtemperaturschutz im Heizmodus
nP	Temperaturanpassung während des Abtauens
nU	Sperrung des Innengerätes aufheben

Kabel-Fernbedienung XK 49

■ Codes zur Fehlerbeseitigung

Code	Bedeutung
U2	Jumperstellung
U3	Phasenfolge Schutz der Stromversorgung
U4	Kältemittelmangel ausgleichen
U5	falsche Adresse der Kompressorplatine
U6	Ventilstörung
U8	Störung Innengerät
U9	Störung Außengerät
UC	Master-Innengerät erfolgreich eingestellt
UE	Kältemittelmenge unzureichend
UL	DIP-Schaltereinstellung Kompressor

Code	Bedeutung
C0	Kommunikationsstörung zwischen IG/AG/FB
C2	Kommunikationsstörung zwischen FB/Inverter
C3	Kommunikationsstörung zwischen FB/Ventilator
C4	Innengerät nicht erkannt
C5	Zuweisung Innengerätenummer
C6	Zuweisung Außengerätenummer
CH	Eingangsspannung zu hoch
CL	Eingangsspannung zu gering
CF	Störung Master-Innengerät
CJ	Störung Adresszuweisung
CP	Störung Kabelfernbedienung
CU	Kommunikationsstörung zwischen IG/IR-Empfänger
Cb	Störung Geräte-IP

www.krone-klima.de
