KASUTUSJUHEND XK75 GREE

Installations- und Bedienungsanleitung

KABEL-FERNBEDIENUNG XK75

GREE 08:30 29/10/2018 MON SET 23°C COOL AUTO MENU FAN ON/OFF < MENU/OK > SWING MODE

Benutzerinformation

■ Die Funktionen müssen den Anforderungen der Nutzer entsprechend ausgewählt werden, bevor Sie diese Kabelfernbedienung einsetzen. Die Installation darf nur durch Fachpersonal erfolgen.
■ Die elektrische Spannungsversorgung ist auf die Anforderungen des Gerätes anzupassen.
Achten Sie darauf, die Fernbedienung keiner mechanischen Belastung, extremen Feuchtigkeit oder direkter Sonneneinstrahlung auszusetzen.
An Orten, wo elektromagnetische Störungen auftreten können, müssen abgeschirmte Twisted-Pair-Leitungen verwendet werden.
■ Um Fehlfunktionen zu vermeiden stellen Sie sicher, dass alle Anschlüsse korrekt ausgeführt sind.
■ Vermeiden Sie, die Kabel-Fernbedienung mit nassen Händen zu bedienen.

Inhalt
	T	o	u	c	h	s	c	r	e	e
Detaillierte Menüstruktur										4
Ein-Aus / Betriebsart wählen / Temperatur einstellen / Ventil						a	t	o	r	e
	S	w	i	n	g
	F	u	n	k	t	i	o	n	s	e
Frischluftzufuhr / Sleep / Health / I Demand										8
Absense / Memory / Save / uxiliary Heating / X-Fan / Quiet										9
Filterreinigungsprogramm										1
	S	t	a	t	u	s	a	b	f	r
Aktuelle Fehleranzeige										1
	S	t	ö	r	u	n	g	s	c	o
	T	i	m	e	r		/		E	i

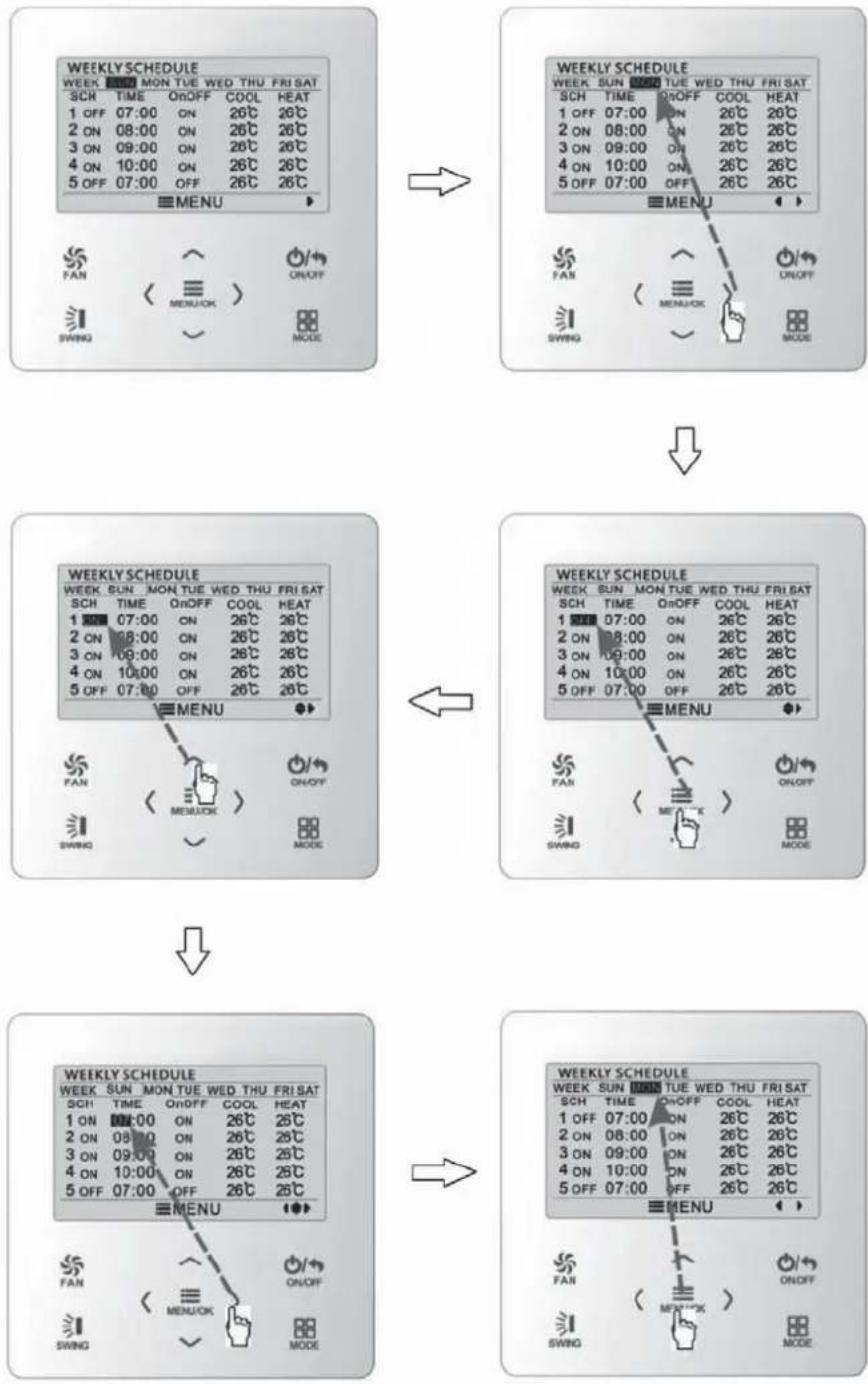

	W	o	c	h	e	n	-	T	i	m
	Z	w	e	i	-	W	o	c	h	e

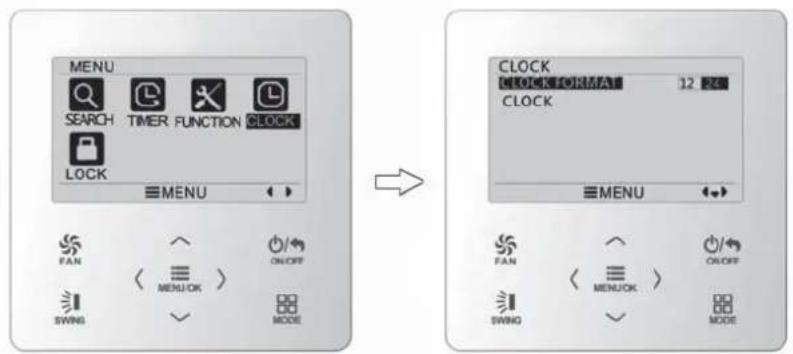

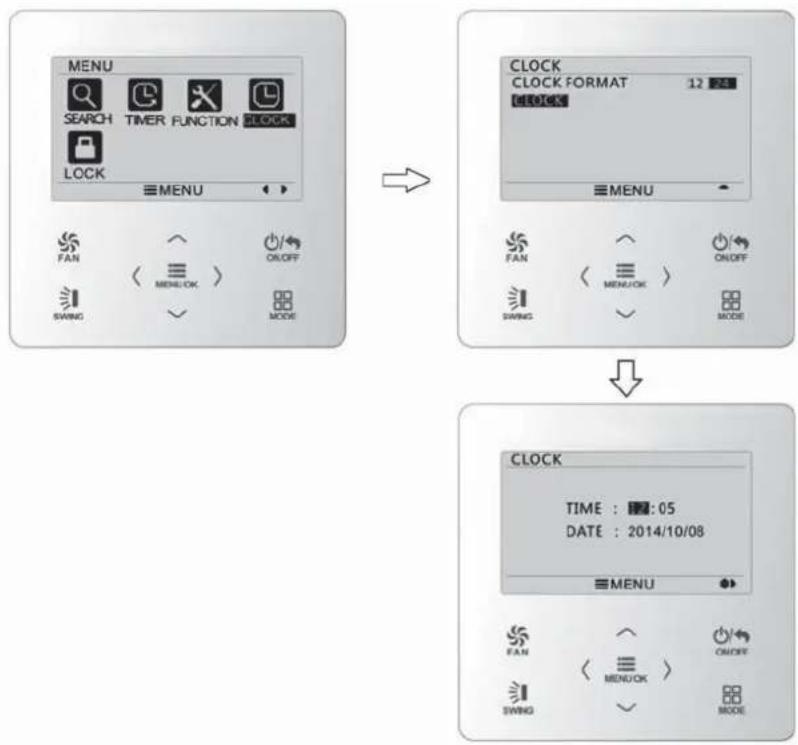

	Z	e	i	t	f	o	r	m	a	t
	S	p	e	r	r	e	n

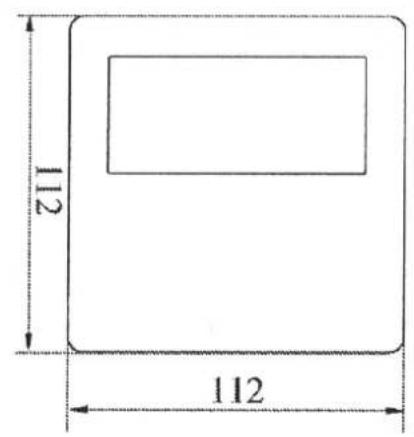

Abmessungen / Komponenten										1

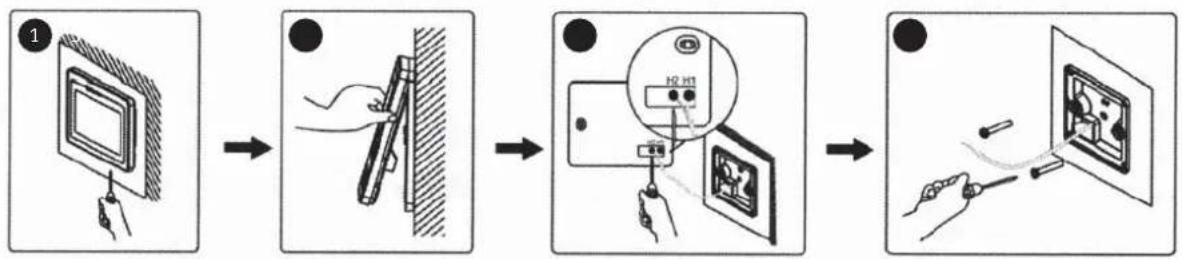

Montage / Demontage										2

/

i

n s

g e

2

e s

m a

r

-

/

9

0

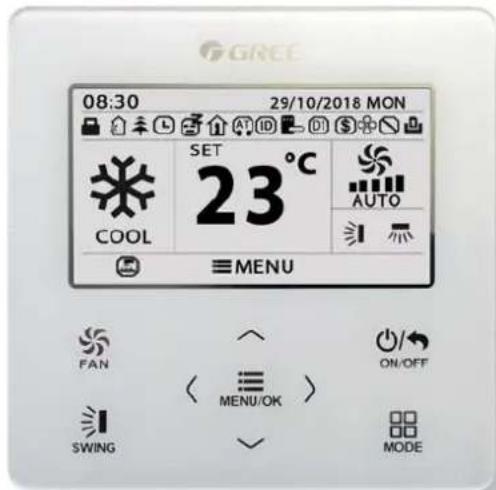

Kabel-Fernbedienung XK 75
■ Touch Screen

GREE 08:30 29/10/2018 MON SET 23°C COOL AUTO MENU 1 Temperatureinstellungen 2 Parametereinstellungen 3 Optionscursor Ventilatorregelung FAN ON/OFF Ein/Aus der Lamellenbewegung SWNG MENU/OK MODE Betriebsart auswählen 1 Funktionen einstellen 2 Optionscursor 3 Parametereinstellungen 1 Funktionen einstellen 2 Optionscursor 3 Parametereinstellungen 1 Menüseite aufrufen 2 Einstellungen bestätigen 1 Temperatureinstellungen 2 Parametereinstellungen 3 Optionscursor

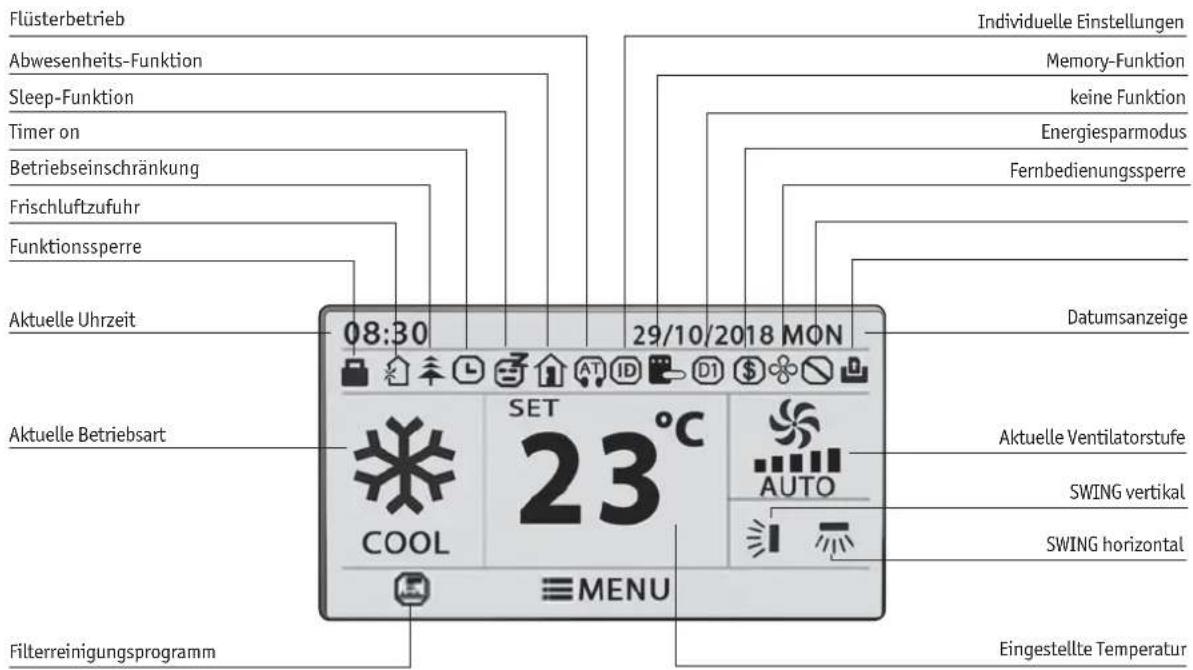

■ Display

Flüsterbetrieb Abwesenheits-Funktion Sleep-Funktion Timer on Betriebseinschränkung Frischluftzufuhr Funktionssperre Aktuelle Uhrzeit 08:30 29/10/2018 MON Individuelle Einstellungen Memory-Funktion keine Funktion Energiesparmodus Fernbedienungssperre Datumsanzeige Aktuelle Betriebsart SET 23°C AUTO Aktuelle Ventilatorstufe SWING vertikal SWING horizontal Filterreinigungsprogramm Eingestellte Temperatur

Kabel-Fernbedienung XK 75

■ Detaillierte Menüstruktur

Die Grundeinstellungen können direkt auf der Hauptseite der Kabelfernbedienung vorgenommen werden. Wählen Sie hier Lüftergeschwindigkeit, Swing, Solltemperatur, Betriebsart, EIN / AUS. Die Einstellungen und Statusansichten der weiteren Funktionen können im entsprechenden Untermenü eingestellt werden.

    D["Menü Timereinstellungen"] --> E1["Einmalige Einstellungen"]
    D --> E2["Tageseinstellungen"]
    D --> E3["Wochentimer"]
    D --> E4["Zwei-Wochentimer"]
    D --> E5["Ablauftimer ein"]
    D --> E6["Ablauftimer aus"]

    F["Menü Systemuhreinstellungen"] --> G1["Art der Zeitanzeige"]
    F --> G2["Zeiteinstellungen"]

    H["Menü Statusanzeigen"] --> I1["Gerätestatus"]
    H --> I2["Störung Spannungsversorgung"]

    I1 --> J1["Gerätesperre"]
    I1 --> J2["Betriebsartsperre"]
    I1 --> J3["Temperatursperre"]
    I1 --> J4["Ventilatorsperre"]
    I1 --> J5["Tastensperre"]

Kabel-Fernbedienung XK 75

■ Bedienungsanleitungen

Ein/Aus:

Drücken Sie die Taste ON/OFF um das Gerät einzuschalten. Drücken Sie erneut die Taste ON/OFF, schalten Sie das Gerät wieder aus.

Im Display der Fernbedienung wird eine von folgenden Anzeigen dargestellt:

08:30 10/06/2014 MON COOL SET 22°C AUTO MENU FAN ON/OFF SWING MENU/OK MODE

Gerät eingeschaltet Gerät ausgeschaltet

SET 22°C MENU FAN ON/OFF SWING MENU/OK MODE

C. 2014

■ Betriebsart wählen

Drücken Sie die Taste ON/OFF um das Gerät einzuschalten. Drücken Sie die Taste MODE um die gewünschte Betriebsart zu wählen. Die folgenden Symbole werden zirkulierend angezeigt:

Hinweis:

Der Automatik-Betrieb ist nicht verfügbar, wenn eine Betriebsart gesichert ist.

■ Temperatur einstellen

Drücken Sie die Taste „^“ oder „√” um die gewünschte Temperatur einzustellen. Die Taste „^“ erhöht die Temperatur, die Taste „√“ verringert die Temperatur. Jeder Druck auf eine dieser Tasten verändert die Temperatur-Einstellung um 1°C, bei dauerhaftem Druck auf die Tasten alle 0,3 Sekunden.

In den Betriebsarten Kühlen, Lüften, Heizen oder Trocknen reicht der einstellbare Temperaturbereich von 16°C bis 30°C.

Hinweis:

Im AUTO-Modus kann die Temperatureinstellung nicht mit den Pfeiltasten geändert werden.

■ Ventilator einstellen

Ist das Gerät eingeschaltet, dücken Sie die FAN-Taste und im Display erscheint folgende Darstellung:

Kabel-Fernbedienung XK 75

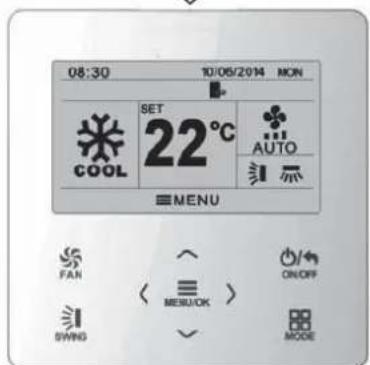

■ SWING-Funktion einstellen

Um eine optimale Luftverteilung zu erreichen, ist das Gerät mit der Swing-Funktion ausgestattet. Dabei bewegen sich die Luftleitlamellen kontinuierlich vertikal auf und ab, bzw. horizontal nach links und rechts. Zudem lässt sich ein fester Ausblaswinkel einstellen. Kanalgerät everfügen nicht über diese Funktion.

Dücken Sie die SWING-Taste und im Display erscheint das Symbol 📋 oder 📌.

Mit jedem Druck auf die Taste wird eine andere Lamellenbewegung eingestellt.

08:30 10/06/2014 MON SET COOL AUTO MENU FAN ON/OFF SWM MENU/OK MODE

Drücken Sie SWING um die Einstellungsseite aufzurufen.

08:30 10/08/2014 MON SET 22°C AUTO COOL MENU FAN OILOFF SWIN MENUOK MODE

Drücken Sie SWING um die Funktion zu aktivieren.

08:30 10/06/2014 MON SET COOL 22°C AUTO MENU FAIR ON/OFF SV MENUOK MODE

Wählen Sie hier die automatische Lamellenbewegung oder die in einem festen Winkel.

08:30 10/06/2014 MON SET COOL 22°C AUTO MENU FAN SWNG MENU/OK ON/OFF MODE

Drücken Sie „<“ oder „>“ um die vertikale oder horizontale Richtung auszuwählen.

08:30 10/06/2014 NON SET 22°C AUTO COOL MENU FAN MERUOK ON/OFF SWING MODE

5 Sekunden nach der Einstellung ist die Funktion aktiviert.

Kabel-Fernbedienung XK 75

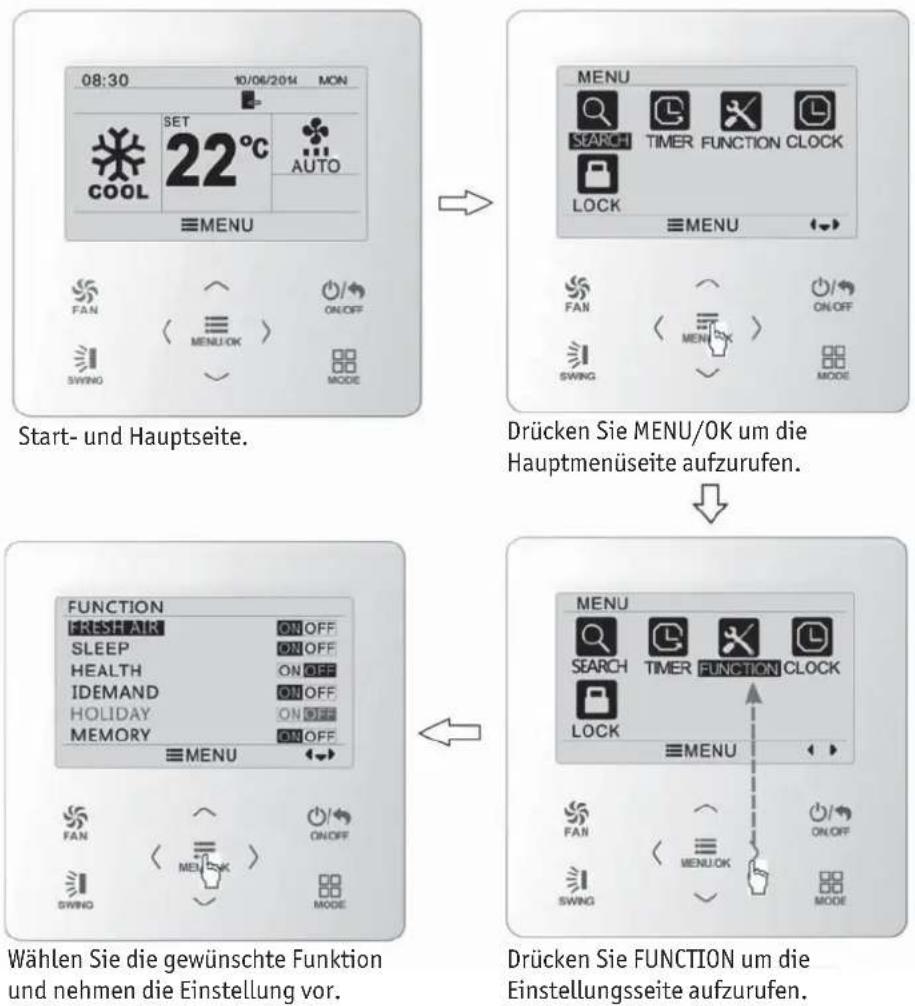

■ Funktionseinstellungen

Drücken Sie MENU/OK auf der Hauptseite um die Haupt-Menüseite aufzurufen. Mit „“ oder „∨“ bzw. „<“ oder „>“ wählen Sie die einzustellende Funktion aus. Mit MENU/OK erreichen Sie die Einstellungsseite der Funktion. Mit „∧“ oder „∨“ bzw. „<“ oder „>“ können Sie die spezifischen Einstellungen auswählen. Nochmaliges Betätigen von „<“ oder „>“ schaltet die Funktion ein oder aus. Funktionseinstellungen, die nicht möglich sind, werden grau im Display dargestellt.

Kabel-Fernbedienung XK 75

FRESH AIR (Frischluftzufuhr)

Rufen Sie die Einstellungseite auf und wählen mit „^“ oder „√“ die Funktion. Drücken Sie MENU um Einstellungen vorzunehmen. Mit „^“ oder „√“ wird die gewünschte Stufe ausgewählt. Sichern Sie die Einstellung mit MENU.

Stufe 01 - Das Gerät ist 60 Minuten in Betrieb, die Dauer der Frischluftzufuhr beträgt 6 Minuten. Stufe 02 - Das Gerät ist 60 Minuten in Betrieb, die Dauer der Frischluftzufuhr beträgt 12 Minuten. Stufe 03 - Das Gerät ist 60 Minuten in Betrieb, die Dauer der Frischluftzufuhr beträgt 18 Minuten. Stufe 04 - Das Gerät ist 60 Minuten in Betrieb, die Dauer der Frischluftzufuhr beträgt 24 Minuten. Stufe 05 - Das Gerät ist 60 Minuten in Betrieb, die Dauer der Frischluftzufuhr beträgt 30 Minuten. Stufe 06 - Das Gerät ist 60 Minuten in Betrieb, die Dauer der Frischluftzufuhr beträgt 36 Minuten. Stufe 07 - Das Gerät ist 60 Minuten in Betrieb, die Dauer der Frischluftzufuhr beträgt 42 Minuten. Stufe 08 - Das Gerät ist 60 Minuten in Betrieb, die Dauer der Frischluftzufuhr beträgt 48 Minuten. Stufe 09 - Das Gerät ist 60 Minuten in Betrieb, die Dauer der Frischluftzufuhr beträgt 54 Minuten. Stufe 10 - Das Gerät ist 60 Minuten in Betrieb, die Dauer der Frischluftzufuhr ist unbegrenzt.

SLEEP

Diese Funktion ermöglicht es Ihnen, während der Nacht- oder Ruhephasen, das Klimasystem an Ihre Bedürfnisse anzupassen. In den Betriebsarten KÜHLEN, HEIZEN und TROCKNEN kann das System so eingestellt werden, dass die Temperatur nicht zu sehr steigt oder abfällt.

Im Modus KÜHLEN oder TROCKNEN wird die Umgebungstemperatur im Vergleich mit der eingestellten Temperatur um bis zu 2°C erhöht. Im Laufe der ersten Stunde des Betriebs in der SLEEP-Funktion steigt die Umgebungstemperatur um 1°C über die eingestellte Temperatur. Nach einer weiteren Stunde ist die Temperatur wiederum um 1°C angestiegen. Im Modus HEIZEN wird die Umgebungstemperatur im Vergleich mit der eingestellten Temperatur um bis zu 2°C gesenkt. Im Laufe der ersten Stunde des Betriebs in der SLEEP-Funktion sinkt die Umgebungstemperatur um 1°C über die eingestellte Temperatur. Nach einer weiteren Stunde ist die Temperatur wiederum um 1°C gesenkt.

Drücken Sie auf der Einstellungsseite die Taste „<“ oder „>“, um die Funktion auszuwählen. Mit „<“ oder „>“, wird die Funktion ein- oder ausgeschaltet. Wenn diese Funktion eingeschaltet ist, arbeitet das Gerät entsprechend der voreingestellten Schlafkurve um eine angenehme Schlafumgebung zu bieten.

Hinweise:

• Im Lüfter- oder Automatikbetrieb ist die Funktion nicht verfügbar.
• Mit einem Wechsel der Betriebsart wird die Funktion beendet.

HEALTH

Mit dieser Funktion werden negativ geladene Ionen an die Luft abgegeben. Diese Funktion kann besonders für Allergiker verbesserte Luftbedingungen schaffen, denn negativ geladene Ionen können Staub und Pollen aus der Luft filtern.

Drücken Sie auf der Einstellungsseite die Taste „^“ oder „\~“, um die Funktion auszuwählen. Mit „<“ oder „>“, wird die Funktion ein- oder ausgeschaltet.

I DEMAND

Mit dieser Funktion lässt sich das Gerät individuell einstellen. Solange die Funktion aktiviert ist, werden die bisherigen Einstellungen nicht ausgeführt.

Drücken Sie auf der Einstellungsseite die Taste „^“ oder „√“, um die Funktion auszuwählen. Mit „<“ oder „>“, wird die Funktion ein- oder ausgeschaltet.

Hinweise:

• Die Funktion ist nur im Kühlbetrieb verfügbar.
• Wenn diese Funktion eingestellt ist, wird die Solltemperatur angezeigt. Temperatureinstellung und Ventilatorgeschwindigkeit sind gesperrt.
• Mit einem Wechsel der Betriebsart wird die Funktion beendet.
• Die Funktionen I DEMAND und SLEEP können nicht gleichzeitig ausgeführt werden.

Kabel-Fernbedienung XK 75

ABSENCE

Um während Ihrer Abwesenheit die Temperatur im Raum zu halten, können Sie mit dieser Funktion den Heizbetrieb aufrechterhalten.

Drücken Sie auf der Einstellungsseite die Taste „^“ oder „∨“, um die Funktion auszuwählen. Mit „<“ oder „>“, wird die Funktion ein- oder ausgeschaltet.

Hinweise:

• Die Funktion ist nur im Heizbetrieb verfügbar.
• Wenn diese Funktion eingestellt ist, wird die Solltemperatur 8°C angezeigt. Temperatureinstellung und Ventilatorgeschwindigkeit sind gesperrt.
• Mit einem Wechsel der Betriebsart wird die Funktion beendet.
• Die Funktionen ABSENCE und SLEEP können nicht gleichzeitig ausgeführt werden.

MEMORY

Mit Aktivierung der Funktion werden aktuelle Einstellungen der Regelung gespeichert. Nach einem Stromausfall startet die Anlage mit den aufgezeichneten Einstellungen.

Drücken Sie auf der Einstellungsseite die Taste „^“ oder „√”, um die Funktion auszuwählen. Mit „<“ oder „>“, wird die Funktion ein- oder ausgeschaltet.

SAVE

Mit der Funktion wird die untere Temperaturgrenze im Kühlmodus oder die obere Temperaturgrenze im Heizmodus definiert.

Drücken Sie auf der Einstellungsseite die Taste „^“ oder „\~“, um die Funktion auszuwählen. Mit „<“ oder „>“, wird die Funktion ein- oder ausgeschaltet. Drücken Sie MENU, um die Einstellungsseite zu öffnen. Mit „<“ oder „>“ wird der entsprechende für den Kühl- bzw. Heizbetrieb eingestellt.

Hinweis:

- Ist die Funktion aktiviert, ist der Automatik-Betrieb nicht verfügbar.

AUXILIARY HEATING

Im Trocknen-Modus lässt sich die elektrische Zusatzheizung ergänzend hinzuschalten.

Drücken Sie auf der Einstellungsseite die Taste „^“ oder „∨”, um die Funktion auszuwählen. Mit „<“ oder „>“, wird die Funktion ein- oder ausgeschaltet.

X-FAN

Wird das Gerät im Kühl- oder Trocknen-Modus ausgeschaltet, läuft der Ventilator einige Zeit weiter, um den Verdampfer automatisch zu trocknen und Schimmelbildung vorzubeugen.

Drücken Sie auf der Einstellungsseite die Taste „^“ oder „∨“, um die Funktion auszuwählen. Mit „<“ oder „>“, wird die Funktion ein- oder ausgeschaltet.

Hinweis:

- Das Gerät muss im Kühlen- oder Trocknen-Modus sein.

QUIET

Die Geräuschentwicklung von Innengeräten lässt mit dieser Funktion reduzieren. Die Funktion kann auch im Automatikbetrieb ausgeführt werden.

Drücken Sie auf der Einstellungsseite die Taste „^“ oder „√”, um die Funktion auszuwählen. Mit „<“ oder „>“, wird die Funktion ein- oder ausgeschaltet.

Hinweise:

1. Sobald die Funktion aktiviert ist, läuft der Ventilator mit reduzierter Geschwindigkeit und senkt somit die Geräuschentwicklung.
2. Bei aktivierter automatischer Funktion orientiert sich der Betrieb an der aktuellen Raumtemperatur. Ist die gewünschte Temperatur erreicht, wird die Ventilatorgeschwindigkeit automatisch gesenkt.

Kabel-Fernbedienung XK 75

FILTERREINIGUNGSPROGRAMM

Die Filter in Klimageräten sollten regelmäßig gereinigt oder getauscht werden, um zu verhindern, dass die Leistung des Gerätes beeinträchtigt wird und der Energieverbrauch nicht unnötig steigt. Die gesundheitlichen Risiken werden dadurch deutlich reduziert. Die aktivierte Funktion registriert die Betriebsdauer des Klimagerätes und macht Sie nach Ablauf der eingestellten Zeitspanne auf den anstehenden Filterwechsel aufmerksam.

Einstellung: Drücken Sie auf der Einstellungsseite die Taste „^“ oder „∨”, um die Funktion auszuwählen. Mit „<“ oder „>“, wird die Funktion ein- oder ausgeschaltet „00“ bedeutet, dass die Funktion zwar aktiviert ist, aber die Betriebsdauer nicht registriert wird. Die Einstellungen 10-39 beschreiben die unterschiedlichen Zeitspannen. Angezeigt werden 2 Ziffern, wobei erstere den Grad der Belastung anzeigt, zweitere den festgelegten Zeitraum.

Programm eingeschaltet Funktion aus

Leichte Verschmutzung

Mittlere Verschmutzung

Starke Verschmutzung

Displayanzeige = 00

1 = geringe Belastung / 0 = 5500 Stunden Betriebsdauer
1 = geringe Belastung / 1 = 6000 Stunden Betriebsdauer ...
1 = geringe Belastung / 9 = 10000 Stunden Betriebsdauer
2 = geringe Belastung / 0 = 1400 Stunden Betriebsdauer
2 = geringe Belastung / 1 = 1800 Stunden Betriebsdauer
2 = geringe Belastung / 9 = 5000 Stunden Betriebsdauer

3 = geringe Belastung / 0 = 100 Stunden Betriebsdauer

3 = geringe Belastung / 1 = 200 Stunden Betriebsdauer ...

3 = geringe Belastung / 9 = 1000 Stunden Betriebsdauer

°CELSIUS / °FAHRENHEIT

Mit dieser Funktion lässt sich die Temperaturanzeige in CELSIUS oder FAHRENHEIT darstellen.

Drücken Sie auf der Einstellungsseite die Taste „^“ oder „∨”, um die Funktion auszuwählen. Mit „<“ oder „>“, wird die Funktion ein- oder ausgeschaltet.

FESTER AUSBLASWINKEL

Drücken Sie auf der Einstellungsseite die Taste „^“ oder „√“, um die Swing-Sperroption auszuwählen. Mit „<“ oder „>“, wird die Funktion ein- oder ausgeschaltet.

Hinweis: Sollte die Funktion bei dem Innengerät nicht verfügbar sein, wird die Einstellung automatisch sofort wieder gelöscht.

NIEDRIGTEMPERATUR-TROCKNEN

Drücken Sie auf der Einstellungsseite die Taste „^“ oder „∨”, um die Funktion auszuwählen. Mit „<“ oder „>“, wird die Funktion ein- oder ausgeschaltet.

Hinweis:

• Diese Funktion ist nur im Trocknen-Modus verfügbar.
• Ist die Funktion aktiv, wird im Display die Temperatur mit 12°C angezeigt. Die Funktion wird mit einer Änderung der Temperatur-Einstellung automatisch beendet.

Kabel-Fernbedienung XK 75

UNIT STATUS VIEW

Mit dieser Funktion lassen sich alle Informationen der Anlage abrufen.

Drücken Sie auf der Startseite MENU um die Menü-Einstellungsseite aufzurufen. Über MENU SEARCH können Sie die Status-Anzeige erreichen. Mit „^“ oder „√“ wählen Sie die Abfrage.

Drücken Sie die MENU-Taste, um den Status des Gerätes anzuzeigen. Anschließend drücken Sie BACK um zur letzten Seite zurückzukehren.

Folgende Zustände können eingesehen werden: Zusatzheizung in Betrieb, Innentemperatur, Außentemperatur.

Kabel-Fernbedienung XK 75

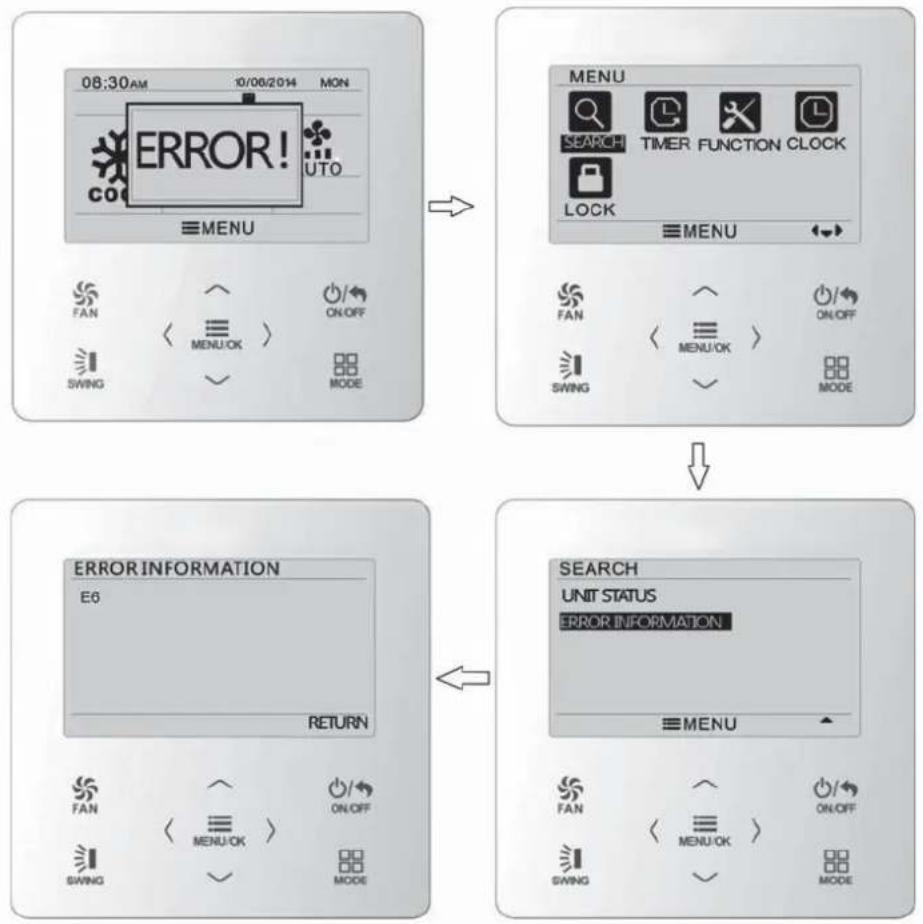

CURRENT ERROR VIEW Aktuelle Fehleranzeige

Tritt im Gerät eine Störung auf, wird das Symbol auf der Hauptseite angezeigt. Sie können sich die Störung auf der Ansichtsseite anzeigen lassen.

Drücken Sie die MENU-Taste um das Menü aufzurufen und das Symbol auszuwählen. Mit der MENU-Taste können Sie die Ansichtsseite aufrufen. Drücken Sie die Taste „^“ oder „√“, um die Fehlerinformationen auszuwählen. Drücken Sie die MENU-Taste, um die Fehlersuchseite aufzurufen. Wenn mehrere Störungen gemeldet werden, drücken Sie „^“ oder „√“, um zu den nächsten Seiten zu schalten.

Kabel-Fernbedienung XK 75

STÖRUNGSCODES

Code	Störung
F1	Kurzschluss Rücklufttemperaturfühler
F2	Kurzschluss Verdampfertemperaturfühler
b5	Kurzschluss Flüssigkeitsventil-Temperaturfühler
b7	Kurzschluss Hochdruckventil-Temperaturfühler
P7	Kurzschluss IPM Temperaturfühler
F3	Kurzschluss Außen-Temperaturfühler
F4	Kurzschluss Außengerät Kondensator-Temperaturfühler
F5	Kompressor 1 Temperaturfühler
E6	Kommunikationsstörung
PL	DC-Bus Unterspannungsschutz
PH	DC-Bus Überspannungsschutz
U1	Schaltungsfehler Kompressor Phasenstrommessung
HE	Kompressorentmagnetisierungsschutz
Hc	PFC-Schutz
P8	Frequenzumrichter Überhitzungsschutz
L9	Überspannungsschutz
FO	Störung Regelfühler
PU	Kondensator-Ladefehler
E1	Störung Hochdruck
E3	Störung Niederdruck
LE	Kompressorstillstand
LF	Überspannungsschutz
PF	Steuerplatine Temperaturfühler
P9	AC Schütz
Pd	Sensor Verbindungsschutz
U3	DC-Bus-Spannungsabfall
L3	Schutz Ventilator 1 Außengerät
LA	Schutz Ventilator 12 Außengerät
P6	Kommunikationsstörung Steuerplatine
H3	Kompressor Überhitzungsschutz
LP	Fehlanpassung Innen-/Außengerät
dn	Kommunikationsleitung fehlerhaft oder Expansionsventilfehler
E7	Betriebsartkonfilikt
Fo	Ausfall Pumpe
C5	Jumper-Fehler
H1	Zwangsabtauung
Lc	Kompressor Startfehler
E4	Hochdruck Überhitzungsschutz
E8	Überladungsschutz
E5	Überspannungsschutz
P5	Phasen Überspannungsschutz
H7	Kompressor Desynchronisierungsschutz
H5	IPM Stromschutz
Ld	Kompressor Phasenverlust
F8	Frequenz eingeschränkt durch Geräte-Stromschutz
En	Frequenz eingeschränkt durch IPM-Stromschutz
F9	Frequenz eingeschränkt durch Hochdruck-Temperaturfühler
FH	Frequenz eingeschränkt durch Frostschutz
F6	Frequenz eingeschränkt durch Überladungsschutz
EU	Frequenz eingeschränkt durch IPM-Überhitzungsschutz
E9	Innengerät Wasserstand
E2	Frostschutz
PP	Eingangsspannung abweichend
U5	Fehler Strommesskreis des Gerätes
U7	Umkehrfehler 4-Wege-Ventil
H6	Motorstillstand
U8	PG Motor Nulldurchgangsschutz

Kabel-Fernbedienung XK 75

TIMER

In der Fernbedienung können 6 unterschiedliche Timer eingestellt werden: Einmal-Timer, Tagestimer, Ein-Wochen-Timer, Zwei-Wochen-Timer, Ablauf-Timer ein und Ablauf-Timer aus.

Wählen Sie das Timer-Symbol nach Aufruf der Menüseite. Drücken Sie die MENU-Taste, um die Timer-Einstellungsseite aufzurufen.

Drücken Sie die Taste „^“ oder „√“, um eine Art Timer auszuwählen, danach die Taste „<“ oder „>“, um den Timer ein- oder auszuschalten.

MENU SEARCH TIMER FUNCTION CLOCK LOCK MENU FAN ON/OFF SWNG MENU/OK > MODE

TIMER ONCE ON OFF DAILY ON OFF WEEKLY ON OFF TWO WEEK ON OFF TIMER ON ON OFF TIMER OFF ON OFF MENU FAN < MENUOK > SWING ON OFF MODE

EINMAL-TIMER

Wenn das Gerät eingeschaltet ist, kann der Timer eingestellt werden. Dieser Timer wird nur einmal ausgeführt.

Wenn die Timerzeit erreicht ist wird er automatisch ausgeschaltet.

Drücken Sie „<“ oder „>“ um diese Timer-Funktion einzuschalten oder zu deaktivieren. Anschließend drücken Sie die MENU-Taste, um die Timer-Zeit einzugeben. Um die Timer-Stunde oder -Minute einzustellen drücken Sie zunächst „<“ oder „>“ und darauf „^“ oder „\~”. Nach der Eingabe drücken Sie die MENU-Taste, um die Timer-Zeit zu speichern.

Hinweis: Die Einstellung wird automatisch gelöscht, sobald das Gerät ausgeschaltet wird.

ONCE 46 ON MENU FAN ON/OFF SWNG MENJACK MODE

TAGES-TIMER

Im Tages-Timer können Sie acht Segmente des Timers einzeln einstellen. Das einzelne Segment ist nur gültig, wenn es aktiviert ist.

In jedem Segment können Sie die Zeit einstellen, Gerät ein-/ausschalten, die Temperatur im Kühlbetrieb einstellen, Solltemperatur im Heizbetrieb einstellen (mit Elektro-Zusatzheizung).

Nachdem Sie die Einstellungsseite des Tages-Timers aufgerufen haben, drücken Sie die Taste „<“ oder „>“ und danach die Taste „^“ oder „√“, um den Wert einzustellen. Drücken Sie die MENU-Taste, um die Einstellung zu speichern.

DAILY SCH TIME OnOFF COOL HEAT 1 ON 07:00 ON 26°C 26°C 2 ON 08:00 OFF 26°C 26°C 3 ON 10:00 ON 26°C 26°C 4 ON 11:00 ON 26°C 26°C 5 OFF 07:00 OFF 26°C 26°C MENU FAN ONOFF SWING MENU/OK > MODE

Kabel-Fernbedienung XK 75

■ WOCHEN-TIMER

Im Wochen-Timer können für jeden Tag individuelle Timer-Funktionen eingestellt werden. Es können jeweils acht Segmente des Timers einzeln eingestellt werden. Das einzelne Segment ist nur gültig, wenn es aktiviert ist. In jedem Segment können Sie die Zeit einstellen, Gerät ein-/ausschalten, die Temperatur im Kühlbetrieb einstellen, die Solltemperatur im Heizbetrieb einstellen (mit Elektro-Zusatzheizung).

Nachdem Sie die Einstellungsseite des Wochen-Timers aufgerufen haben, wählen Sie mit der Taste „<“ oder „>“ den Tag aus, für den die Einstellungen gelten sollen.

Drücken Sie die Taste „<“ oder „>“, um die gewünschte Timer-Funktion auszuwählen, danach die Taste „<“ oder „>“, um die Einstellungen vorzunehmen.

Kabel-Fernbedienung XK 75

■ ZWEI-WOCHEN-TIMER

Im Zwei-Wochen-Timer können für jeden Tag innerhalb der zwei Wochen individuelle Timer-Funktionen eingestellt werden. Es können jeweils acht Segmente des Timers einzeln eingestellt werden. Das einzelne Segment ist nur gültig, wenn es aktiviert ist.

In jedem Segment können Sie die Zeit einstellen, Gerät ein-/ausschalten, die Temperatur im Kühlbetrieb einstellen, die Solltemperatur im Heizbetrieb einstellen (mit Elektro-Zusatzheizung).

Nachdem Sie die Einstellungsseite des Zwei-Wochen-Timers aufgerufen haben, wählen Sie mit der Taste „^“ oder „^“ zunächst die erste oder die zweite Woche aus. Bestätigen die Auswahl des Zwei-Wochen-Timers mit MENU.

TIMER ONCE ON OFF DAILY ON OFF WEEKLY ON OFF TWO WEEK ON OFF TIMER ON ON OFF TIMER OFF ON OFF MENU FAN < MENU/OK > SWING MODE TWO WEEK TIMER MENU CURRENT WEEK FIRST WEEK TWO WEEK SCHEDULE MENU FAN < MENU/OK > SWING MODE

Um die Timer-Einstellungen vorzunehmen rufen Sie Einstellungsseite des Zwei-Wochen-Timers auf. Mit „^“ oder „√“ wählen Sie die Funktion und mit MENU gelangen Sie anschließend in die Programmierung. Sie können nun mit der Taste „<“ oder „>“ den Tag auswählen, für den die Einstellungen gelten sollen. Drücken Sie erneut „<“ oder „>“, um die gewünschte Timer-Funktionen auszuwählen und einzustellen. Mit MENU bestätigen und sichern Sie Ihre Eingaben.

ABLAUF-TIMER

Der Ablauf-Timer enthält Timer ein und Timer aus. Das Ein- bzw -Ausschalten des Gerätes zu einer bestimmten Zeit kann eingestellt werden. Die Funktionen Timer ein und Timer aus können gleichzeitig aktiviert werden.

TIMER ON HOURS ON MENU FAN ON/OFF < MENU/OK > SWING MODE TIMER OFF HOURS OFF MENU FAN ON/OFF < MENU/OK > SWING MODE

Rufen Sie die Einstellungsseite auf drücken Sie die Taste „^“ oder „√“. Damit erhöhen oder verringern Sie die Timerzeit halbstündig. Mit der MENU-Taste wird die Einstellung zu gespeichert. Drücken Sie BACK um zur letzten Seite zurückzukehren.

Hinweis:

Diese Timer-Funktion wird nur einmal durchgeführt und dann automatisch beendet.

Kabel-Fernbedienung XK 75

ZEITFORMAT-ANZEIGE

Sie können das Zeitformat im 12-Stunden-System oder im 24-Stunden-System einstellen. Wählen Sie dazu das Uhr-Symbol in der Menüseite und drücken Sie dann die MENU-Taste, um die Uhrzeit-Einstellungsseite aufzurufen. Drücken Sie die Taste „„∧“ oder „∨“, um das Zeitformat auszuwählen. Mit der Taste „<“ oder „>“ können Sie das 12-stündige System oder das 24-Stunden-System auswählen.

MENU SEARCH TIMER FUNCTION CLOCK LOCK MENU FAN ( MENU-OK) ON/OFF SWING MODE CLOCK CLOCK FORMAT 12:24 CLOCK MENU

SYSTEMUHR

Wählen Sie das Uhrensymbol auf der Menüseite und drücken Sie dann die MENU-Taste, um die Uhrzeit einzugeben. Drücken Sie die Taste „“ oder „√“, um die aktuelle Zeit einzustellen, und drücken Sie dann die Taste MENU. Mit der Taste „<“ oder „>“, wählen Sie Minute, Stunde, Tag, Monat und Jahr.

Drücken Sie die Taste „^“ oder „∨“, um die entsprechenden Werte einzugeben und drücken dann die MENU-Taste, um die Einstellungen zu speichern.

Kabel-Fernbedienung XK 75

SPERREN

Wählen Sie das Sperrsymbol in der Menüseite und drücken Sie dann die MENU-Taste, um die Sperreinstellung einzugeben. Drücken Sie die Taste „“ oder „√“, um die zu sperrende Funktion auszuwählen und anschließend die Taste „<“ oder „>“ zum Sperren oder Entsperren.

Folgende Funktionen können gesperrt werden: EIN / AUS, Moduseinstellung, Temperatureinstellung, Lüfter-drehzahl, Tasten.

Nach dem Sperren können die Funktionen nicht über die Tasten umgestellt werden. Wenn die Tasten gesperrt sind, können alle Tasten bis auf die Rückkehr zur Hauptseite nicht betätigt werden.

Bitte entriegeln Sie nach den Anweisungen auf der Hauptseite. Drücken Sie während des Entriegelns MENU, dann „<“ drücken und anschließend „>“, um die Tasten zu entsperren.

MENU SEARCH TIMER FUNCTION CLOCK LOCK MENU FAN ON/OFF < MENU/OK > SWING MODE → LOCK ON.OFF MODE SET TEMPERATURE FAN SPEED KEY LOCK FAN ON/OFF < MENU/OK > SWING MODE

Kabel-Fernbedienung XK 75

■ Abmessungen

112 112

40 82.5 R3,3 6-R2,7 3 5 22 42.5

Komponenten

Bedienfeld/ Abdeckung

Schrauben M4 x 25

Grundplatte

■ Installationsbedingungen

1. Stellen Sie sicher, dass der Ort vorgesehenen Montage trocken und eben ist.
2. Setzen Sie die Fernbedienung keiner direkten Sonneneinstrahlung aus.
3. Stellen Sie sicher, dass am Montageort keine Objekte vorhanden sind, die hohe Temperaturen verursachen oder aus denen Feuchtigkeit austreten kann.
4. Vermeiden Sie, die Fernbedienung zusammen mit einer weiteren Fernbedienung des gleichen Typs am Montageort zu installieren.

Kabel-Fernbedienung XK 75

■ Montage

▲ Bitte beachten Sie folgende Hinweise:

1. Stellen Sie sicher, dass während der gesamten Montage jegliche Stromversorgung unterbrochen ist.
2. Führen Sie das zweiadrige Kommunikationskabel aus der Inputzdose durch die Installationsöffnung der Grundplatte der Fernbedienung.
3. Befestigen Sie die Grundplatte mit den Schrauben M4x25 auf der Inputzdose.
4. Verbinden Sie das Kommunikationskabel mit den Klemmen H1 und H2.

■ Demontage

www.krone-klima.de
