LOC6H76Z - Ahju ELECTROLUX - Tasuta kasutusjuhend

Toote tüüp	Sisseehitatav ahi
Seadme mõõtmed (k x l x s)	594 x 595 x 569 mm
Niši mõõtmed (k x l x s)	590 x 560 x 550 mm
Sügavus avatud uste korral	1022 mm
Seadme kaal	32.7 kg
Kambri maht	72 l
Toide	Elektriline, 230 V
Energiatõhususe klass	A+
Energiatarbimine (tavarežiim)	0.93 kWh/tsükkel
Energiatarbimine (termotsirkulatsioonirežiim)	0.69 kWh/tsükkel
Küpsetusfunktsioonid	Termotsirkulatsioon, Ülemine/alumine küttekeha, Väike niiskus, Pizza, Grill, Turbogrill, Niiske termotsirkulatsioon, Külmutatud toidud, Abistatud keetmine
Lisafunktsioonid	Paneeli lukustus, Automaatne väljalülitus, Kiire kuumutamine, Stopper, Aja viivitus
Auruküpsetus	Jah, veepaagiga 900 ml
Termoandur	Jah, toitude sisetemperatuuri mõõtmiseks
Puhastamine	Veepuhastus, eemaldatavad küpsetusplaadi juhikud, eemaldatavad ukseklaasid
Kambri valgustus	Jah, halogeen, energiaklass G
Ohutus	Käivituse lukustus, automaatne väljalülitus, ventilaatorjahutus
Komplektis olevad tarvikud	Rest, koogivorm, sügav küpsetusplaat, termoandur, teleskoopjuhikud
Toitekaabli pikkus	1500 mm

Korduma kippuvad küsimused - LOC6H76Z ELECTROLUX

Kuidas seada ahjus praegust kellaaega?

Kellaaja seadmiseks minge menüüsse, valige Seaded, seejärel Praegune kellaaeg. Seadke õige aeg nupu abil ja kinnitage nupuga OK.

Kuidas kasutada auruküpsetusfunktsiooni?

Täitke veepaak (max 900 ml) veesahtli kaudu, valige auruküpsetusfunktsioon, seadke temperatuur ja alustage küpsetamist. Pärast lõpetamist tühjendage paak, et vältida katlakivi teket.

Mida teha, kui ahi ei kuumene?

Kontrollige, kas ahi on korralikult toiteallikaga ühendatud, kas kaitset pole rakendunud, kas lukustus on välja lülitatud ja kas automaatne väljalülitusfunktsioon pole aktiveeritud. Kui probleem püsib, võtke ühendust hooldusteenindusega.

Kuidas puhastada ahju veepuhastusfunktsiooniga?

Valage kambri süvendisse 300 ml vett, valige menüüs suvand Puhastus ja kinnitage. Funktsioon töötab 30 minutit. Pärast jahtumist kuivatage kamber pehme lapiga.

Kuidas vahetada ahju valgustuse pirni?

Lülitage ahi välja ja ühendage toiteallikast lahti. Keerake klaaskate lahti, eemaldage vana pirn ja asendage uuega, mis talub temperatuuri kuni 300°C. Pange kate tagasi ja ühendage toide.

Kas ma võin ahjus kasutada alumiiniumfooliumi?

Ärge asetage alumiiniumfooliumi otse kambri põhja ega katke sellega küttekehi. Võite seda kasutada toitude katmiseks, kuid vältige kokkupuudet kuumade osadega.

Kuidas eemaldada ja paigaldada teleskoopjuhikud?

Tõmmake juhiku esiosa külgseinast eemale, seejärel tõmmake tagumine osa lahti. Paigaldamiseks asetage esmalt tagumine osa auku, seejärel vajutage esiosa sisse. Tihvtid peavad olema suunatud ettepoole.

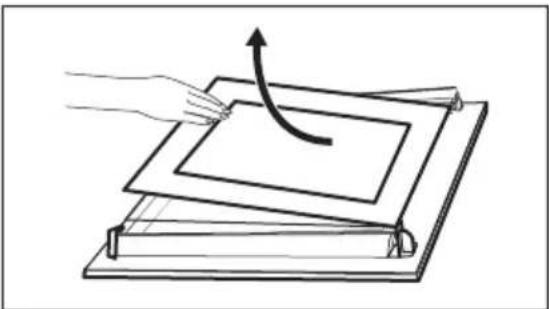

Kuidas eemaldada ahju uks puhastamiseks?

Avage uks täielikult, tõstke ja tõmmake hingede riiveid, kuni need klõpsavad. Sulgege uks esimesse asendisse ja tõstke see eemaldamiseks. Pärast puhastamist paigaldage vastupidises järjekorras.

Mida tähendab veakood Err C2 ekraanil?

Kood Err C2 tähendab, et termoanduri pistik võeti töötamise ajal pesast välja. Pange see tagasi ja taaskäivitage ahi. Kui probleem kordub, võtke ühendust hooldusteenindusega.

Kuidas säästa energiat küpsetamise ajal?

Kasutage funktsiooni Niiske termotsirkulatsioon, mis lülitab valgustuse automaatselt välja. Ärge avage ust tarbetult, kasutage jääksoojust ja küpsetage mitu rooga korraga. Pikemal küpsetamisel pole eelsoojendus vajalik.

KASUTUSJUHEND LOC6H76Z ELECTROLUX

Täname, et ostsite Electroluxi seadme. Olete valinud toote, mille loomisel on rakendatud pikaaegset professionaalset kogemust ja innovatsiooni. Geniaalne ja stilne, loodud teile möeldes. Selle kasutamisel võite olla alati kindel, et tulemused on suurepärased.

Tere tulemast Electroluxi kasutajate hulka.

Külastage meie veebisaiti, kust leiate

Nõuandeid, brošüüre, tõrkeotsingu, remondi- ja hooldusteavet:

www.electrolux.com/support

Paremaks teeninduseks registreerige oma toode aadressil

www.registerelectrolux.com

Ostke oma seadmele lisaseadmeid, tarvikuid ja originaalvaruosi aadressil

www.electrolux.com/shop

KLIENDITEENINDUS JA HOOLDUS

Alati tuleb kasutada originaalvaruosi.

Volitatud teeninduskeskusesse pöördumisel peaksid teil olema varuks alljärgnevad andmed: mudel, PNC, seerianumber.

Teave on toodud andmeplaadil.

Hoiatused / Ettevaatusabinõud – ohutusteave

Üldine teave ja vihjed

Keskkonnateave

Jäetakse öigus teha muutusi.

SISUKORD

1. OHUTUSINFO....169

1.1 Laste ja haavatavate inimeste turvalisus....169

1.2 Üldine ohutus....170

2. OHUTUSJUHISED....171

2.1 Paigaldamine....171

2.2 Elektriühendus....172

2.3 Kasutamine....173

2.4 Puhastus ja hooldus.... 174

2.5 Auruküpsetus....174

2.6 Sisevalgustus....174

2.7 Hooldus....174

2.8 Körvaldamine....175

3. PAIGALDAMINE....175

3.1 Sisseehitamine.... 175

3.2 Seadme kinnitamine köögimööblisse....176

4. TOOTE KIRJELDUS....177

4.1 Üldine ülevaade......177

4.2 Lisatarvikud....177

5. KUIDAS SEADE SISSE JA VÄLJA LÜLITADA....178

5.1 Sisselükatavad nupud....178

5.2 Juhtpaneel.... 178

6. ENNE ESIMEST KASUTAMIST...... 179

6.1 Esmane puhastamine....179

6.2 Algne eelkuumutamine.... 179

7. IGAPÄEVANE KASUTAMINE......180

7.1

Kuidas seadistada: Küpsetusrežiimid180

7.2 Küpsetusrežiimid.... 181
7.3 Märkused: Niiske küpsetus pöördöhuga....182
7.4 veepaak.... 182
7.5 Kuidas seadistada: Juhendatud küpsetamine....183
7.6 Juhendatud küpsetamine......184

8. KELLA FUNKTSIOONID.... 189

8.1 Kella funktsioonid....189
8.2 Kuidas seadistada: Kella funktsioonid....189

9. KUIDAS KASUTADA: TARVIKUD......191

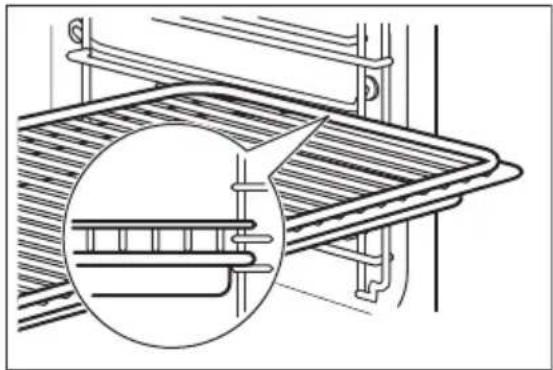

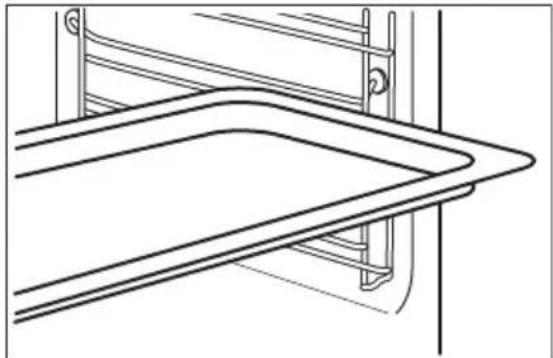

9.1 Tarvikute sisestamine....191
9.2 Toidusensor....191

10. LISAFUNKTSIOONID....193

10.1 Lukk.... 193
10.2 Automaatne väljalülitus....193
10.3 Jahutusventilaator....194

11. VIHJEID JA NÄPUNÄITEID.... 194

11.1 Niiske küpsetus pöördõhuga..... 194
11.2 Niiske küpsetus pöördõhuga – soovitatavad lisatarvikud....196

1. ⚠OHUTUSINFO

11.3 Küpsetustabelid testimisasutustele.... 196

12. PUHASTUS JA HOOLDUS.... 198

12.1 Märkused puhastamise kohta....198
12.2 Kuidas eemaldada: restitoed .... 199
12.3 Kuidas kasutada: Vesipuhastus.199
12.4 Kuidas puhastada: veepaak..... 200
12.5 Kuidas eemaldada ja paigaldada: uks....201
12.6 Kuidas asendada: lamp...... 203

13. VEAOTSING.... 203

13.1 Mida teha, kui.... 203
13.2 Hooldusandmed....205

14. ENERGIATÕHUSUS....205

14.1 Tooteinfo ja toote infoleht...... 205
14.2 Energia kokkuhoid.... 206

15. MENÜÜ STRUKTUUR....207

15.1 Menüü......207

16. JÄÄTMEKÄITLUS.... 208

Enne seadme paigaldamist ja kasutamist lugege kaasasolev juhend tähelepanelikult läbi. Tootja ei võta endale vastutust vigastuste või varalise kahju eest, mis on tingitud paigaldusnõuete eiramisest või väärast kasutusest. Hoidke kasutusjuhend kindlas kohas alles, et saaksite seda vajadusel vaadata.

1.1 Laste ja haavatavate inimeste turvalisus

• Vähemalt 8-aastased ja vanemad lapsed ning piiratud füüsiliste, sensoorsete või vaimsete võimete või väheste kogemuste ja teadmistega isikud tohivad seda seadet kasutada järelevalve all või kui neid on õpetatud seadet ohutul viisil kasutama ja mõistma kaasnevaid ohte. Lapsed vanuses kuni 8 aastat ning raske või väga keerulise

puudega isikud tuleks hoida seadmest eemal, kui neil ei saa pidevalt silma peal hoida.

• Tuleb jälgida, et lapsed ei mängiks seadmega ega.
• Hoidke pakendimaterjal lastele kättesaamatus kohas ja kõrvaldage see nõuetekohaselt.
  • HOIATUS: Seade ja selle juurde kuuluvad osad lähevad kasutamise ajal kuumaks. Hoidke lapsed ning lemmikloomad töötavast ja jahtuvast seadmest eemal.
• Kui seadmel on olemas laste ohutusseade, tuleks see sisse lülitada.
• Lapsed ei tohi ilma järelvalveta seadet puhastada ega hooldustoiminguid läbi viia.

1.2 Üldine ohutus

• See seade on ette nähtud ainult toidu valmistamiseks.
• See seade on ettenähtud kasutamiseks kodumajapidamise siseruumides.
• Seda seadet võib kasutada kontorites, hotellide külalistetubades, hommikusöögiga külalistetubades, talumajapidamistes ja muudes sarnastes majutusruumides, kui selline kasutamine ei ületa (keskmist) kodumajapidamise kasutuskoormusi.
• Seadme paigaldamine ja toitekaablit vahetamine on lubatud ainult kvalifitseeritud elektrikule!
• Ärge kasutage seadet enne, kui see on köögimööblisse sisse ehitatud.
• Enne mis tahes hooldustöid ühendage seade vooluvõrgust lahti.
• Kui toitejuhe on vigastatud, laske see elektriohutuse tagamiseks välja vahetada tootja, selle volitatud hoolduskeskuse või vastavat kvalifikatsiooni omava isiku poolt.
  • HOIATUS: Elektrilöögi tekkimise vältimiseks veenduge, et seade on enne lambi vahetamist välja lülitatud.

• HOIATUS: Seade ja selle juurde kuuluvad osad lähevad kasutamise ajal kuumaks. Tuleb olla ettevaatlik, et vältida kütteelementide või pinna puudutamist seadme sisemuses.
- Tarvikute või ahjunõude eemaldamiseks või sisestamiseks kasutage alati ahjukindaid.
- Kasutage ainult selle seadme jaoks soovitatud toidutermomeetrit (sisetemperatuuri andurit).
- Ahjuriuli tugede eemaldamiseks tömmake esmalt riiulitoe esiots ja seejärel tagumine ots külgseina küljest lahti. Asetage ahjuresti toed tagasi vastupidises järjekorras.
- Ärge kasutage seadme puhastamiseks aurupuhastit.
- Ärge kasutage klaasukse puhastamiseks abrasiivpuhastusvahendid või teravad metallkaabitsad, sest need võivad klaasi pinda kriimustada, mille tagajärjel võib see puruneda.

2. OHUTUSJUHISED

2.1 Paigaldamine

HOIATUS!

Seadet tohib paigaldada ainult kvalifitseeritud tehnik.

• Eemaldage köik pakkematerjalid.
• Kahjustatud seadet ei tohi paigaldada ega kasutada.
• Järgige seadmega kaasasolevaid paigaldusjuhiseid.
• Kuna seade on raske, olge selle liigutamisel ettevaatlik. Kasutage töökindaid ja kinnisi jalanõusid.
• Ärge tömmake seadet käepidemest.
• Paigaldage seade ohutusse ja sobivasse kohta, mis vastab paigaldusnõuetele.
• Tagage minimaalne kaugus muudest seadmetest ja mööbliesemetest.
• Enne seadme paigaldamist kontrollige, kas seadme uks avaneb takistusteta.
• Seade on varustatud elektrilise jahutussüsteemiga. See tuleb ühendada elektritoitesüsteemiga.

Kapi minimaalne kõrgus (tööpinna all asuva kapi minimaalne kõrgus)	590 (600) mm
Kapi laius 560 mm
Kapi sügavus 550 (550) mm
Seadme esiosa kõrgus 594 mm
Seadme tagaosa kõrgus 576 mm
Seadme esiosa laius 595 mm
Seadme tagaosa laius 559 mm
Seadme sügavus 569 mm
Sisseehitatud seadme sügavus 548 mm
Sügavus avatud uksega 1022 mm
Ventilatsiooniava minimaalne suurus. Ava asub põhja tagumises osas	560x20 mm
Toitejuhtme pikkus. Juhe asub tagumisel küljel pa- rempoolses nurgas	1500 mm
Kinnituskruvid 4x25 mm

2.2 Elektriühendus

HOIATUS!

Tulekahju- ja elektrilöögioht!

• Köik elektriühendused peab teostama kvalifitseeritud elektrik.
  • Seade peab olema maandatud.
• Kontrollige, kas andmeplaadil olevad elektriandmed vastavad teie kohaliku vooluvõrgu näitajatele.
• Kasutage alati nõuetekohaselt paigaldatud elektriohutut pistikupesa.
• Ärge kasutage mitmikpistikuid ega pikenduskaableid.
• Veenduge, et te ei vigastaks toitepistikut ega -juhet. Kui seadme toitekaabel tuleb välja vahetada, siis pöörduge meie hoolduskeskusse.
• Jälgige, et toitejuhe ei puutuks vastu seadme ust ega oleks uksele lähedal või seadme all olevas nišis, eriti siis, kui seade töötab või uks on kuum.
• Isoleeritud ja isoleerimata osad peavad olema kinnitatud nii, et neid ei saaks ilma tööriistadeta eemaldada.
• Ühendage toitepistik seinakontakti alles pärast paigalduse lõpuleviimist. Veenduge, et pärast paigaldamist säilib juurdepääs toitepistikule.
• Kui seinakontakt logiseb, ärge pange sinna toitepistikut.
• Seadet vooluvõrgust eemaldades ärge tõmmake toitekaablist. Võtke alati kinni pistikust.
• Kasutage ainult õigeid isolatsiooniseadiseid: kaitselüliteid, kaitsmeid (keermega kaitsmed tuleb pesast eemaldada), maalekkevoolu kaitsmeid ja kontaktoreid.
• Seadme ühendus vooluvõrguga tuleb varustada mitmepooluselise isolatsiooniseadisega. Isolatsiooniseadise lahutatud kontaktide vahemik peab olema vähemalt 3 mm.

- Seadmega kaasnevad toitekaabel ja toitepistik.

Kaablitüübid, mis sobivad paigaldamiseks või asendamiseks Euroopas:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Kaabli ristlõike pindala peab vastama andmesildil näidatud koguvõimsusele. Vt ka tabelit:

Koguvõimsus (W) Kaabli ristlõige ( mm2 )
max 1380 3x0.75
max 2300 3x1
max 3680 3x1.5

Maandusjuhe (roheline/kollane kaabel) peab olema 2 cm pikem kui faasi- ja nullkaablid (sinine ja pruun kaabel).

2.3 Kasutamine

HOIATUS!

Vigastuse, põletuse, elektrilöögi või plahvatuse oht!

• Ärge muutke seadme tehnilisi omadusi.
• Veenduge, et ventilatsiooniavad pole kinni.
• Ärge jätke töötavat seadet järelvalveta.
• Deaktiveerige seade iga kord pärast kasutamist.
• Olge seadme töötamise ajal ukse avamisega ettevaatlik. Kuum öhk vöib vabaneda.
• Ärge kasutage seadet märgade kätega ega veega kokku puutudes.
• Ärge avaldage avatud uksele survet.
• Ärge kasutage seadet töö- ega hoiupinnana.
• Avage seadme uks ettevaatlikult. Koostisosade kasutamine koos alkoholiga võib tekitada alkoholi ja õhu segu.
• Ärge laske ukse avamisel sädemetel ega lahtisel leegil seadmega kokku puutuda.
• Ärge pange tuleohtlikke või tuleohtliku ainega märgunud esemeid seadmesse, selle lähedusse ega peale.

HOIATUS!

Seadme vigastamise või kahjustamise oht!

• Emailkihi kahjustamise või värvimuutuse ärahoidmiseks:
  – ärge pange ahjunõusid ega muid esemeid otse seadme põhjale.
  – ärge asetage alumiiniumfooliumit vahetult seadme sisemuse põhjale.
  – ärge pange vett vahetult kuuma seadmesse.
  – ärge hoidke pärast küpsetamise lõpetamist seadmes niiskeid nõusid ja toitu.
• olge lisavarustuse eemaldamisel või paigaldamisel ettevaatlik.

- Emaili või roostevaba terase värvi muutumine ei mõjuta seadme tööd kuidagi.

• Mahlasemate kookide puhul kasutage sügavat vormi. Puuviljamahlad tekitavad plekke, mis võivad olla püsivad.
• Valmistage toitu alati suletud ahjuuksega.
• Kui seade paigaldatakse köögimööbli paneeli (nt ukse) taha, siis jälgige, et seadme töötamise ajal oleks uks alati lahti. Vastasel korral võib kinnise mööblipaneeli taha kogunev niiskus kahjustada nii seadet, mööblit kui ka põrandat. Ärge sulgege paneeli või ust, enne kui seade pole pärast kasutamist täielikult maha jahtunud.

2.4 Puhastus ja hooldus

HOIATUS!

Vigastuse, tulekahju või seadme kahjustamise oht!

• Enne hooldust lülitage seade välja ja ühendage toitepistik pistikupesast lahti.
• Veenduge, et seade on maha jahtunud. Klaaspaneelid võivad puruneda.
• Kui ukse klaaspaneeli tekib mõra, tuleb see kohe välja vahetada. Pöörduge volitatud hoolduskeskusse.
• Olge ukse seadme küljest eemaldamisel ettevaatlik. Uks on raske!
• Puhastage seadet regulaarselt, et vältida pinnamaterjali kahjustumist.
• Puhastage seadet pehme niiske lapiga. Kasutage ainult neutraalseid pesuaineid. Ärge kasutage abrasiivseid tooteid, küürimisšvamme, lahusteid ega metallist esemeid.
• Ahjupihusti kasutamisel järgige pakendil olevaid ohutusjuhiseid.

2.5 Auruküpsetus

HOIATUS!

Põletuse ja seadme kahjustamise oht!

• Eralduv aur võib põhjustada põletust:
• Årge avage seadme ust auruküpsetuse ajal.
  – Pärast auruküpsetust olge ukse avamisel ettevaatlik.

2.6 Sisevalgustus

HOIATUS!

Elektrilöögi oht!

- Teave selles seadmes olevate lampide ja eraldi müüdavate varulampide kohta: Need lambid taluvad ka koduste majapidamisseadmete äärmuslikumaid tingimusi, näiteks temperatuuri, vibratsiooni, niiskust või on mõeldud edastama infot seadme tööoleku kohta. Need pole mõeldud kasutamiseks muudes rakendustes ega sobi ruumide valgustamiseks.

- Toode sisaldab energiatõhususe klassi G valgusallikat.

- Kasutage ainult samasuguste näitajatega lampe.

2.7 Hooldus

• Seadme parandamiseks võtke ühendust volitatud teeninduskeskusega.
• Kasutage ainult originaalvaruosi.

2.8 Körvaldamine

HOIATUS!

Lämbumis- või vigastusoht!

• Seadme nõuetekohase kõrvaldamise kohta saate täpsemaid juhiseid kohalikust omavalitsusest.
  • Eemaldage seade vooluvõrgust.
• Lõigake elektrijuhe seadme lähedalt läbi ja visake ära.
• Eemaldage uksesulgur, et vältida laste või lemmikloomade seadmesse lõksu jäämist.

3. PAIGALDAMINE

HOIATUS!

Vt ohutust käsitlevaid peatükke.

3.1 Sisseehitamine

YouTube

www.youtube.com/electrolux

www.youtube.com/aeg

1 Juhtpaneel
2 Küpsetusrežiimide nupp
3 Ekraan
4 Juhtnupp
5 Veesahtel
6 Kuumutuselement
7 Toidutermomeetri pesa
8 Lamp
9 Ventilaator
10 Veesüvend - Vesipuhastuse mahuti
11 Riiulitugi, eemaldatav
12 Äravoolutoru
13 Vee väljalaskeklapp
14 Riiuli asendid
15 Auru sisselaskeava

4.2 Lisatarvikud

• Traatrest
  Küpsetusnõudele, koogivormidele, praadidele.
• Küpsetusplaat
  Kookide ja küpsiste jaoks.
• Grill-/küpsetuspann
  Küpsetamiseks ja röstimiseks või pannina rasva kogumiseks.
• Toidusensor
  Toidu küpsemisastme mõõtmiseks.
• Teleskoopsiinid

Teleskoopsiinid võimaldavad reste hõlpsamalt sisestada ja eemaldada.

5. KUIDAS SEADE SISSE JA VÄLJA LÜLITADA

5.1 Sisselükatavad nupud

Seadme kasutamiseks vajutage nuppu. Nupp tuleb välja.

5.2 Juhtpaneel

Juhtpaneeli sensorväljad Vajutage						Pöörake nup-pu
[0D86]		[73ZZ]	[3T02]	OK
Taimer	Kiirkuu-mutus	Sise-val-gustus	Toiduter-momeeter	Kinnitage seaded
Valige küpsetusrežiim, et ahi sisse lülitada.
Keerake küpsetusrežiimide nupp väljas-asendisse, et ahi välja lülitada.

Kui küpsetusrežiimide nupp on väljas-asendis, läheb ekraan ooterežiimi.

Toiduvalmistamise ajal näitab ekraan seatud temperatuuri, kellaaega ja teisi saadaolevaid funktsioone.

Ekraan koos peamiste funktsioonidega.

Ekraani indikaatorid

Lukk	Juhendatud küp-setamine	[W03K]Puhastamine	Seaded	Kiirkuumutus
Taimeri in-dikaatorid:	[27TH]	[54W4]31GT	[770D]	[TWOY]
Edenemisriba – temperatuuri või aja jaoks. Kui ahi saavutab seatud temperatuuri, on riba täielikult pu-nane.

Veepaagi indikaatorid

Toidusensor indikaator

6. ENNE ESIMEST KASUTAMIST

HOIATUS!

Vt ohutust käsitlevaid peatükke.

6.1 Esmane puhastamine

Enne esimest kasutuskorda puhastage tühi ahi ja seadke aeg:
			0:00Seadke kellaaeg. Vajutage nuppuOK.

6.2 Algne eelkuumutamine

Eelkuumutage ahju enne esimest kasutamist.
1.samm	Eemaldage ahjust köik tarvikud ja eemaldatavad restitoed.
2.samm	Valige maksimumtemperatuur funktsioonile: □Laske ahjul 1 h töötada.
3.samm	Valige maksimumtemperatuur funktsioonile: 📋Laske ahjul 15 min töötada.
i Eelkuumutuse ajal võib ahjust tulla lõhna ja suitsu. Tuulutage ruumi pärast seda toimingut.

7. IGAPÄEVANE KASUTAMINE

HOIATUS!

Vt ohutust käsitlevaid peatükke.

7.1 Kuidas seadistada: Küpsetusrežiimid

Alustage küpsetamist
1. samm 2. samm
Valige küpsetusrežiim.	Seadke temperatuur.Vajutage nuppuOK.

Auruküpsetus
1. samm 2. samm 3. samm 4. samm 5. samm
			[6ZSZ]
Veesahtli avamiseks vajutage sahtlikatet.	Täitke veesah-tel 900 veega.	Lükake veesah-tel oma kohale.	Seadke aurukuumutuse funktsioon.	Seadke temperatuur.

Küpsetusrežiim Kasutamine
Pöördõhk	Küpsetamiseks korraga kuni kolmel tasandil ja toidu kuivatamiseks. Sead-ke temperatuur 20 – 40 °C madalamaks kui funktsiooniga Ülemine + alu-mine kuumutus.
Ülemine + alumine kuumutus	Ühel ahjutasandil küpsetamiseks ja röstimiseks.
Madal niiskus	Funktsioon sobib lihale, linnulihale, ahju- ja vormiroogadele. Tänu auru ja kuumuse kombinatsioonile küpseb liha örnaks ja mahlaseks, kuid oman-dab krõbeda pinna.
Pitsa funktsioon	Pitsa küpsetamiseks. Intensiivseks pruunistamiseks ja krõbeda põhja saa-vutamiseks.
Alumine kuumutus	Krõbeda põhjaga kookide küpsetamiseks ja toidu hoidistamiseks.
Külmutatud toi-duained	Kiirtoidu (nt friikartulite, kartuliviilude, kevadrullide) krõbestamiseks.
Niiske küpsetus pöördõhuga	Funktsioon küpsetamise ajal energia säästmiseks. Selle funktsiooni kasu-tamisel võib ahju sisemine temperatuur erineda valitud temperatuurist.Kasutatakse jääkkuumust. Kuumutusvõimsus võib väheneda. Lisateavet leiate jaotisest "lgapäevane kasutamine", Märkused: Niiske küpsetus pöördõhuga.
Grill	Õhemate toidupalade grillimiseks ja leiva röstimiseks.
Turbogrill	Suurte kondiga liha- või linnulihatükkide röstimiseks ühel ahjutasandil. Gratineerimiseks ja pruunistamiseks.
Menüü	Menüüsse sisenemiseks: Juhendatud küpsetamine, Puhastamine, Sea-ded.

7.3 Märkused: Niiske küpsetus pöördöhuga

Seda funktsiooni kasutati energiaklassi ja ökodisaini nõuete järgimiseks (vastavalt määrustele EL 65/2014 ja EL 66/2014. Testid vastavalt standardile:

IEC/EN 60350-1

Ahjuuks peab küpsetamise ajal olema suletud, et vältida kasutatava funktsiooni katkestamist ja tagada ahju töötamine võimalikult suure energiatõhususega.

Kasutades seda funktsiooni, lülitub lamp 30 sekundi pärast automaatselt välja.

Toiduvalmistamisjuhised leiate jaotisest „Nõuanded ja näpunäited“, Niiske küpsetus pöördõhuga. Üldiseid energiasäästunõuandeid leiate jaotise „Energiatõhusus“ alajaotisest Energiasääst.

7.4 veepaak

Veepaagi indikaator
	Paak on täis.
	Paak on pooltäis.
	Paak on tühi. Täitke paak.
Kui kallate paaki liiga palju vett, juhib turvaväljalaskeava liigse vee ahju põhjale. Eemaldage vesi käsnaga.
Veepaagi tühjendamine
1. sam m	Lülitage ahi välja, jätke selle uks lahti ja oo-dake, kuni ahi on maha jahtunud.
2. sam m	Ühendage tühjendustoru (C) konnektori (B) kaudu väljalaskeklapiga (A).
3. sam m	Hoidke toru otsa A-tasemest madalamal ja vajutage B-d korduvalt järelejäänud vee ko-gumiseks.
4. sam m	Eemaldage C ja B ning kuivatage ahi peh-me käsnaga.

7.5 Kuidas seadistada: Juhendatud küpsetamine

Iga selles alammenüüs oleva toidu juurde kuulub soovituslik funktsioon ja temperatuur. Saate reguleerida aega ja temperatuuri küpsetamise ajal.

Mõningate roogade puhul võite valmistami-seks kasutada ka järgmisi funktsioone.	Toidu küpsetamiskraad:
• Toidusensor • Väheküps	• Keskmine• Täisküps

Juhendatud küpsetamine – kasutage seda toidu kiireks valmistamiseks vaikesätetega:
1. samm 2. samm 3. samm 4. samm
		I5
Sisenege menüüsse. Valige Juhendatud küpsetamine. Vajuta-ge OK	Valige toit. Vajutage nuppu OK	Sisestage toit ahju. Kinnitage sätted.

7.6 Juhendatud küpsetamine

Selgitus
	Toidusensor saadaval. Pange Toidusensor toidu kõige paksemasse koh-ta.Kui toit saavutab seatud Toidusensor temperatuuri, lülitub ahi välja.
	Lisage paaki vett.
	Enne küpsetamist eelkuumutage ahju.
	Riiuli tasand.

Kui funktsioon löpeb, kontrollige, kas toit on valmis.

Toit	Kaal Riiuli tasand/tarvik Kestus
Veiseliha [W7W]
P1 Rostbiif, vä-heküps		1 – 1,5 kg; 4 – 5 cm pak-sused tükid	; küpsetusplaat Praadige liha paar minutit kuumal pannil. Sisestage see ahju.	~ 40 min
P2 Rostbiif, pool-küps				~ 50 min
P3 Rostbiif, täis-küps				~ 60 min
P4 Steik, pool-küps		180 – 220 g tükid; 3 cm paksused viilud	; idu röstimine traatrestil Praadige liha paar minutit kuumal pannil. Sisestage see ahju.	~ 15 min
P5 Veiseliha rostbiif / hau-tatud veiseli-ha (ribiliha, si-setükk, läbi-kasvanud)		1,5 – 2 kg	; toidu röstimine traatrestil Praadige liha paar minutit kuumal pannil. Lisage vedelikku. Sisestage see ahju.	~ 120 min
Toit	Kaal Riiuli tasand	tarvik Kestus
P6 Rostbiif, vä-heküps (aeg-lane küpseta-mine)		1 – 1,5 kg; 4– 5 cm pak-sused tükid	küpsetusplaatKasutage oma lemmikvürtse või lihtsaltsoola ja värsket jahvatatud pipart. Praa-dige liha paar minutit kuumal pannil. Si-sestage see ahju.	~ 75 min
P7 Rostbiif, pool-küps (aeglaneküpsetamine)				~ 85 min
P8 Rostbiif, täis-küps (aeglaneküpsetamine)				~ 130 min
P9 Filee, vähe-küps LTC*(aeglane küp-setamine)		0,5 – 1,5 kg;5 – 6 cmpaksusedtükid	küpsetusplaatKasutage oma lemmikvürtse või lihtsaltsoola ja värsket jahvatatud pipart. Praa-dige liha paar minutit kuumal pannil. Si-sestage see ahju.	~ 75 min
P10 Filee, pool-küps (aeglaneküpsetamine)				~ 90 min
P11 Filee, täis-küps (aeglaneküpsetamine)				~ 120 min
Vasikaliha
P12 Röstitud vasi-kaliha (nt aba-tükk)		0,8 – 1,5 kg;4 cm paksu-sed tükid	toidu röstimine traatrestilKasutage oma lemmikvürtse. Lisage ve-delikku. Röstpraad, kaetud.	~ 80 min
Sealiha
P13 Röstitud sea-kael või aba-tükk		1,5 – 2 kg	toidu röstimine traatrestilPöörake liha poole küpsetusaja möödu-des.	~ 165 min
P14 Rebitud seali-ha (aeglanetoiduvalmista-mine)		1,5 – 2 kg	küpsetusplaatKasutage oma lemmikvürtse. Pöörake li-ha poole küpsetusaja möödudes, et saa-vutada ühtlane pruunistumine.	~ 215 min
Toit	Kaal Riiuli tasand	/tarvik Kestus
P15	Seljatükk,värske	1 – 1,5 kg; 5– 6 cm pak-sused viilud		~ 55 min
P16	Searibid 2 – 3 kg; kasutage too-reid, 2 – 3cm paksu-seid searibi-sid		3; ahjupannLisage vedelikku, et katta nõu põhi. Pöö- rake liha poole küpsetusaja möödudes.	90 min
Lammas
P17	Tallekoot, luu-dega	1,5 – 2 kg; 7– 9 cm pak-sused tükid		~ 130 min
Linnuliha
P18	Kana, terve 1 – 1,5	kg;värske		~ 60 min
P19	Pool kana 0,5 – 0,8	kg		~ 40 min
P20	Kanarind 180 – 200	gtükid		~ 25 min
P21	Kanakoivad,värsked	-		~ 30 min
P22	Part, terve 2 – 3 kg			~ 100 min
P23 Hani, terve 4 – 5 kg			sügav pann Kasutage oma lemmikvürtse. Pange liha sügavale küpsetusplaadile. Pöörake ha- ne poole küpsetusaja möödudes.	~ 110 min
Muu
P24 Pikkpoiss 1 kg			traatrest Kasutage oma lemmikvürtse.	~ 60 min
Fish
P25 Terve kala, grillitud		0,5 – 1 kg kala kohta	küpsetusplaat Täitke kala võiga ning kasuta oma lem- mikvürtse ja -ürte.	~ 30 min
P26 Kalafilee -			vormiroog traatrestil Kasutage oma lemmikvürtse.	35 min
Magusad küpsetised/magustoidud
P27 Juustukook -			28 cm lahtikäiv metallvorm traatrestil	90 min
P28 Üunakook -			3; küpsetusplaat	45 min
P29 Üunakook -			2; koogivorm traatrestil	40 min
P30 Üunapirukas -			22 cm koogivorm traatrestil	60 min
P31 Šokolaadi- koogikesed		2kg	3; ahjupann	30 min
P32 Šokolaadi- muffinid		-	3; muffinialis traatrestil	25 min
P33 Pätsikook -			2; leivapann traatrestil	50 min
Köögiviljatoidud/lisandid
P34	Küpsetatudkartulid	1 kg	2; küpsetusplaatPange terved koorimata kartulid küpsetusplaadile.	50 min
P35	Viilud 1 kg		3; küpsetuspaberiga vooderdatudküpsetusplaatKasutage oma lemmikvürtse. Lõigakekartulid tükkideks.	35 min
P36	Grillitud köö-giviljasegu	1 – 1,5 kg	3; küpsetuspaberiga vooderdatudküpsetusplaatKasutage oma lemmikvürtse. Lõigakeköögiviljad tükkideks.	30 min
P37	Kroketid, kül-mutatud	0,5 kg	3; küpsetusplaat	25 min
P38	Kartulipallike-sed, külmuta-tud	0,75 kg	3; küpsetusplaat	25 min
Grataänid, leib ja pitsa
P39	Liha/köögivil-ja lasanje kui-vade nuudli-plaatidega	1 – 1,5 kg	[TWK8] vormiroog traatrestil	55 min
P40	Kartuligratään(toored kartu-lid)	1 – 1,5 kg	vormiroog traatrestilPöörake toitu poole küpsetusaja möödu-des.	60 min
P41	Värske pitsa,õhuke	-	[A4K3] küpsetuspaberiga voo-derdatud küpsetusplaat	35 min
P42	Värske pitsa,paks	-	[K42Y] küpsetusplaat vooderdatudküpsetuspaberiga	25 min
P43	Quiche -		[V0D5K], küpsetusvorm traatrestil	45 min

Toit	Kaal Riiuli tasand/tarvik Kestus
P44 Baguette/ciabatta/sai	0,8 kg	2; küpsetuspaberiga vooderdatud küpsetusplaatSaia küpsetamiseks on vaja rohkem ae-ga.	50 min
P45 Täisteraleib/rukkileib/täisteraline mustleib leivapan-nil	1 kg	2; küpsetusplaat vooderdatudküpsetuspaberiga / traatrest	60 min

8. KELLA FUNKTSIOONID

8.1 Kella funktsioonid

Kella funktsioon Kasutamine
	Minutilugeja. Kui taimer jõuab lõpule, kõlab signaal.
[TH0H]STOP	Küpsetusaeg. Kui taimer jõuab lõpule, kõlab signaal ja küpsetusrežiim lõpetab töö.
[SZ7T]	Viivitusaeg. Algusaja ja/või küpsetusaja lõpu edasilükkamiseks.
(TZZT)	Uptimer. Maksimumaeg on 23 h 59 min. See funktsioon ei mõjuta ahju tööd.Uptimer sisse ja välja lülitamiseks valige: Menüü, Seaded.

8.2 Kuidas seadistada: Kella funktsioonid

Kuidas seadistada: Kellaaeg
1. samm 2. samm 3. samm
Kellaaja muutmiseks sisenege menüüsse ja valige Sätted, Kellaaeg.	Seadke kell.	Vajutage: OK

Kuidas seadistada: Minutilugeja
1. samm	Näidikul ku-vatakse: 0:00	2. samm 3. samm
Vajutage:		SeadkeMinutilugeja	Vajutage: OK
i Taimer alustab kohe pöördloendust.

Kuidas seadistada: Küpsetusaeg
1. samm 2. samm		Näidikul kuva-takse:0:00STOP	3. samm 4. samm
Valige küpsetus-režiim ja seadke temperatuur.	Vajutage kordu-valt: [IMAGE]		Seadke küpse-tusaeg.	Vajutage: OK
i Taimer alustab kohe pöördloendust.

Kuidas seadistada: Viivitusaeg
1. samm	2. samm	Ekraanil kuva-takse:kella-aegSTART	3. samm 4.	samm	Näidikul kuvatak-se: STOPP	5. samm 6.	samm
Seadke küpse-tusre-žiim.	Vajutage korduvalt:		Seadke algus-aeg.	Vajutage: OK.		Seadke lõppaeg.	Vajuta-ge: OK
i Taimer alustab kindlal algusajal pöördloendust.

9. KUIDAS KASUTADA: TARVIKUD

9.1 Tarvikute sisestamine

Väike ülaosas asuv sälk suurendab turvalisust. Sälgud kujutavad endast ka libisemisvastast abinõud. Kõrged servad aitavad ära hoida ahjunõude restilt mahalibisemist.

Traatrest:Lükake rest ahjuriuli toe juhtsoontele ja jälgige, et restikumerused oleksid allpool.
Küpsetusplaat / Sügav pann:Lükake ahjurest riiuliraami juhtsoonte va-hele.
Traatrest, Küpsetusplaat / Sügav pann:Lükake plaat restitugede juhikutesse ja traatrest selle kohal olevatesse juhikutes-se.

9.2 Toidusensor

Toidusensor– möödab toidu sisetemperatuuri.

Saadaval on kaks temperatuurisätet:
[yöxw]Ahju temperatuur.	[yöd]Toidu sisetemperatuur.

Parimateks küpsetustulemusteks:
Toiduained peaksid olema toatemperatuuril.	– mitte kasutada vedelate toitude puhul.	– küpsetamise ajal peab see olema toidu sees.

Kuidas kasutada: Toidusensor

1. sam m	Lülitage ahi sisse.
2. sam m	Seadke küpsetusrežiim ja ahju temperatuur, kui see on vajalik.
3. sam m	Sisestamine: Toidusensor.
Liha, linnuliha ja kala Vormiroog
Suruge Toidusensor ots liha või kala keskos- sa, kõige paksemasse kohta. Jälgige, et Toi- dusensor oleks vähemalt 3/4 ulatuses toidu sees.		Sisestage.Toidusensor ots täpselt vormiroa kes- kossa. Toidusensor peaks üpsemise ajal püsima ühes kohas paigal. Kasutage selleks mõnda tah- kemat koostisainet. Kasutage küpsetusnõu äärist Toidusensorsilikoonist käepideme kinnitamiseks. Toidusensor ots ei tohiks puudutada küpsetus- nõu põhja.
4. sam m		Lükake Toidusensor ahju esiosas olevasse pessa.Näidiku kuvatakse praegune temperatuur: Toidusensor.
5. sam m		– vajutage, et seada sensori sisetemperatuur.
6. sam m		OK – vajutage kinnitamiseks.Kui toit saavutab seatud temperatuuri, kostab helisignaal. Võite toiduvalmistamise lõ-petada või seda jätkata, et veenduda toidu valmimises.
7. sam m		Eemaldage Toidusensor pistik pesast ja tõstke toit ahjust välja. HOIATUS!Põletusoht: Toidusensor võib olla väga tuline. Olge ettevaatlik, kui selle välja võtate ja toidu seest eemaldate.

10. LISAFUNKTSIOONID

10.1 Lukk

See funktsioon hoiab ära seadmefunktsiooni tahtmatu muutmise.
Lülitage see sisse, kui seade töötab – seatud küpsetamine jätkub, juhtpaneel on lukustatud.Lülitage see sisse, kui seade on väljas – seda ei saa sisse lülitada, juhtpaneel on lukustatud.
OK	OK– funktsiooni sisse lülitamiseks vajutage ja hoidke.Kostab signaal.	OK– funktsiooni välja lülitamiseks vajutage ja hoidke.
i3xvilgub, kui lukustus on sisse lülitatud.

10.2 Automaatne väljalülitus

Turvakaalutlustel lülitub ahi möne aja pärast välja, kui küpsetusrežiim töötab ja te ühtegi sätet ei muuda.

(°C) (h)
30 - 115 12.5
120 - 195 8.5
200 - 245 5.5
250 – maksimum 3

Automaatne väljalülitus ei tööta funktsioonidega: Sisevalgustus, Toidusensor, Viivitusaeg.

10.3 Jahutusventilaator

Seadme töö ajal lülitub jahutusventilaator automaatselt sisse, et hoida seadme pinnad jahedana. Kui lülitate seadme välja, siis jätkab jahutusventilaator töötamist kuni seadme mahajahtumiseni.

11. VIHJEID JA NÄPUNÄITEID

11.1 Niiske küpsetus pöördõhuga

Parimate tulemuste saamiseks järgige alltoodud tabelis olevaid soovitusi.

		(°C) (min)
Magusad rullid, 16 tükki	küpsetusplaat või rasva-pann	180 2 20 - 30
Rullid, 9 tükki küpsetusplaat või rasva-pann		180 2 30 - 40
Pitsa, külmutatud, 0,35 kg	ahjurest 220 2 10 - 15
Rullbiskviit küpsetusplaat või rasva-pann		170 2 25 - 35
Šokolaadikook küpsetusplaat või rasva-pann		175 3 25 - 30
Suflee, 6 tükki keraamilised ahjuvormid traatrestil		200 3 25 - 30
Biskviittaignast põhi	pirukavorm traatrestil 180 2	15 - 25
Victoria võileib ahjuvorm ahjurestil 170 2 40 - 50
Pošeeritud kala, 0,3 kg	küpsetusplaat või rasva-pann	180 3 20 - 25
Terve kala, 0,2 kg	küpsetusplaat või rasva-pann	180 3 25 - 35
Kalafilee, 0,3 kg pitsaplaat traatrestil 180 3 25 - 30
Pošeeritud liha, 0,25 kg	küpsetusplaat või rasva-pann	200 3 35 - 45
Šašlõkk, 0,5 kg	küpsetusplaat või rasva-pann	200 3 25 - 30
Küpsised, 16 tük-ki	küpsetusplaat või rasva-pann	180 2 20 - 30
Makroonid, 24 tükki	küpsetusplaat või rasva-pann	180 2 25 - 35
Muffinid, 12 tükki	küpsetusplaat või rasva-pann	170 2 30 - 40
Soolased kondii-tritooted, 20 tükki	küpsetusplaat või rasva-pann	180 2 25 - 30
Muretaignaküpsi-sed, 20 tükki	küpsetusplaat või rasva-pann	150 2 25 - 35
Koogikesed, 8 tükki	küpsetusplaat või rasva-pann	170 2 20 - 30
Köögiviljad, po-šeeritud, 0,4 kg	küpsetusplaat või rasva-pann	180 3 35 - 45
Vegan-omlett pitsaplaat traatrestil 200 3 25 - 30
Vahemerepära-sed köögiviljad, 0,7 kg	küpsetusplaat või rasva-pann	180 4 25 - 30

11.2 Niiske küpsetus pöördõhuga – soovitatavad lisatarvikud

Kasutage tumedaid ja mittepeegeldava pinnaga nõusid. Need tömbavad kuumust paremini sisse kui heledad ja peegelduvad pinnad.

Pitsapann	Küpsetusnõu	Portsjoninõu	Pirukavorm
Tume, mittepeegelduv 28 cm läbimõõduga	Tume, mittepeegelduv 26 cm läbimõõduga	Keraamiline 8 cm läbi-mõõduga, 5 cm kõrged	Tume, mittepeegelduv 28 cm läbimõõduga

11.3 Küpsetustabelid testimisasutustele

Teave katseasutustele

Testid vastavalt standardile IEC 60350-1.

				(°C) (min)
Väikesed koo-gid, 20tk plaadil	Ülemine + aluminekuumutus	Küpsetus-plaat	3 170 20 - 30 -
Väikesed koo-gid, 20tk plaadil	Pöördõhk Küpsetus-plaat		3 150 -	160	20 - 35 -
Väikesed koo-gid, 20tk plaadil	Pöördõhk Küpsetus-plaat		2 ja 4 150 -	160	20 - 35 -
Öuna-kook, 2vormis∅ 20 cm	Ülemine + aluminekuumutus	Traatrest 2	180 70 - 90 -
Õuna-kook, 2vormis∅ 20 cm	Pöördõhk Traatrest 2 160	70 - 90 -
Tordipõ-hi, 26cm koo-givormis	Ülemine + aluminekuumutus	Traatrest 2	170 40 - 50 Eelsoojendage			ahju 10 minutit.
Tordipõ-hi, 26cm koo-givormis	Pöördõhk Traatrest 2 160	40 - 50 Eelsoojendage				ahju 10 minutit.
Tordipõ-hi, 26cm koo-givormis	Pöördõhk Traatrest 2 ja 4	160 40 - 60 Eelsoojendage				ahju 10 minutit.
Liiva-küpsi-sed	Pöördõhk Küpsetus-plaat	3 140 -	150	20 - 40 -
Liiva-küpsi-sed	Pöördõhk Küpsetus-plaat	2 ja 4 140 -	150	25 - 45 -
Liiva-küpsi-sed	Ülemine + aluminekuumutus	Küpsetus-plaat	3 140 -	150	25 - 45 -
Röst-leib/-sai,4-6 tk	Grill Traatrest	4 max 2-3 minu-			tit ühelt poolt; 2-3 minutit teiselt poolt	Eelsoojendage ahju 3 minutit.
Veiseli-haburger, 6 tk,0,6 kg	Grill Ahjurest	ja rasva-pann	4 max 20 - 30 Pange ahjurest			neljandale ahjuta-sandile ja rasva-pann kolmandale tasandile. Keerake toitu poole küp-setusaja möödu-misel.Eelsoojendage ahju 3 minutit.

12. PUHASTUS JA HOOLDUS

HOIATUS!

Vt ohutust käsitlevaid peatükke.

12.1 Märkused puhastamise kohta

Puhastusvahendid	Puhastage seadme esikülge mikrokiudlapi,sooja vee ning pehmetoimelise pesuvahendiga. Kontrollige ja puhastage ahjuõõnsuse raami ümber olevat tihendit.
	Metallpindadel kasutage puhastusvahendi lahust.
	Plekkide eemaldamiseks kasutage pehmetoimelist puhastusvahendit.

Igapäevane kasutamine

	Pärast igat kasutuskorda puhastage kõik ahju tarvikud ja laske neil kuivada. Ka-sutage mikrokiudlappi sooja vee ja õrna puhastusvahendiga. Ärge peske tarvi-kuid nõudepesumasinas.
Lisatarvikud	Ärge puhastage mittenakkuva pinnaga tarvikuid abrasiivse puhastusvahendi või teravate esemetega.

12.2 Kuidas eemaldada: restitoed

Ahju puhastamiseks eemaldage restitoed.

1. sam m	Lülitage ahi välja ja oodake, ku-ni see on jahtunud.
2. sam m	Tõmmake ahjuriuli tugede esio-sa külgseina küljest lahti.
3. sam m	Tõmmake ahjuresti toe tagaosa külgseina küljest lahti ja eemal-dage.
4. sam m	Asetage ahjuresti toed tagasi vastupidises järjekorras.Teleskoopsiinidel olevad kinni-tustihtvtid peavad olema suuna-tud ettepoole.

12.3 Kuidas kasutada: Vesipuhastus

See puhastusprotseduur kasutab niiskust, et eemaldada ahjust sinna kogunenud rasv ja toidujäägid.

1. sam m	Kallake vesi ahju põhjas olevasse süvendisse: 300 ml.
2. sam m	Valige: ∞. Vajutage: . OKFunktsioon töötab 30 minutit.Kui puhastamine lõpeb, kostab helisignaal. Ahi lülitub välja.
3. sam m	Oodake, kuni ahi on jahtunud. Kuivatage ahjuõõnsus pehme lapiga.

12.4 Kuidas puhastada: veepaak

1. sam m	Lülitage ahi välja.
2. sam m	Asetage auru sisselaskeava alla sügav pann.
3. sam m	Kallake vesi ahju põhjas olevasse süvendisse: 850 ml. Lisage sidrunhape: 5 teelusika-täit. Oodake 60 min.
4. sam m	Lülitage ahi sisse ja seadke funktsioon: Madal niiskus. Seadke temperatuur tasemele 230 °C. Lülitage ahi 25 minuti pärast välja ja oodake, kuni see on jahtunud.
5. sam m	Lülitage ahi sisse ja seadke funktsioon: Madal niiskus. Seadke temperatuur vahemi-kus 130 kuni 230 °C. Lülitage ahi 10 minuti pärast välja ja oodake, kuni see on jahtu-nud.
i Vältimaks katlakivi moodustumist, tühjendage veepaak pärast iga auruküpsetust.

Kui puhastamine lõpeb:
Lülitage ahi välja. Tühjendage vee-paak. Vt jaotist "Iga-päevane kasutami-ne", alajaotis "Vee-paagi tühjendami-ne".	Loputage veepaak ja ee-maldage katlakivijäägid pehme lapi abil.	Puhastage tühjen-dustoru sooja vee ja lahja pesuvahendi-ga.

Alltoodud tabelist leiate vee kareduse astmed (dH) koos vastava kaltsiumisisalduse ja vee kvaliteedi näitajaga. Kui vee karedusaste on üle 4, täitke veesahtel pudelveega.

Vee karedus Testriba Kaltsiumi sade			(mg/l)	Vee klassifi-katsioon	Puhastage veepaaki, kui on läbitud/möödunud
Tase dH
1 0 - 7 0 - 50	pehme 75 tsüklii				2,5 kuud
2 8 - 14 51	100 möödukalt			kare	50 tsüklit – 2 kuud
3 15 - 21 10	1 - 150 kare 40 ts				1,5 kuud
4 22 - 28 üle 151 väga kare 3					kuu

12.5 Kuidas eemaldada ja paigaldada: uks

Ahjuuksel on kolm klaaspaneeli. Puhastamiseks saate ukse ja seesmised klaaspaneelid eemaldada. Enne klaaspaneelide eemaldamist lugege tähelepanelikult läbi terve peatükk "Ukse eemaldamine ja paigaldamine".

ETTEVAATUST!

Ärge kasutage ahju ilma klaaspaneelideta.

1. sam m	Avage uks täielikult ja hoidke möle-mast uksehingest kinni.
2. sam m	Tõstke ja tõmmake sulguritest, kuni need lahti klõpsatavad.
3. sam m	Sulgege ahjuuks poole peale esimeses avatud asendis. Seejärel tõstke ja tõmmake ust, et see oma kohalt eemaldada.
4. sam m	Asetage uks pehmele ja tasasele pin-nale.
5. sam m	Vajutage ukse ülemises servas olevat ukseliistu (B) kummaltki küljelt sisse-poole, et klamberkinnitus vabastada.
6. sam m	Eemaldamiseks tömmake ukseliistu ettepoole.
7. sam m	Hoidke kinni ukse klaaspaneelide üle-misest servast ja tömmake need üks-haaval ettevaatlikult välja. Alustage ülemisest paneelist. Jälgige, et klaas libiseks hoidikutest täielikult välja.
8. sam m	Puhastage klaaspaneele seebi ja veega. Kuivatage klaaspaneele ettevaatlikult. Ärge peske klaaspaneele nõudepesumasinas.
9. sam m	Pärast puhastamist paigutage klaaspaneel ja ahjuuks tagasi oma kohale.
Kui uks on õigesti paigaldatud, kuulete sulgurite kinnitamisel klõpsatust.

Veenduge, et asetate klaaspaneelid (A ja B) tagasi õiges järjekorras. Otsige klaaspaneeli pinnalt üles sümbol või kiri; iga klaaspaneel on erinev, et teha lahtivõtmine ja tagasipanek kergemaks. Ukseliistu õigel paigaldamisel kostab klõps. Veenduge, et kesmised klaaspaneelid on pai-galdatud oma kohale õigesti.

12.6 Kuidas asendada: lamp

HOIATUS!

Elektrilöögi oht!

Lamp võib olla kuum.

Enne lambi vahetamist:
1. samm 2. samm 3.	samm
Lülitage ahi välja. Oodake, ku-ni ahi on jahtunud.	Eemaldage ahi vooluvõrgust. Pange ahju põhjale riie.

Tagumine lamp

1. sam m	Klaaskatte eemaldamiseks keerake seda.
2. sam m	Puhastage klaaskate.
3. sam m	Asendage lambipirn sobiva 300 °C taluva kuumakindla pirniga.
4. sam m	Paigaldage klaaskate.

13. VEAOTSING

HOIATUS!

Vt ohutust käsitlevaid peatükke.

13.1 Mida teha, kui...

Tabelis loetlemata variantide puhul pöörduge volitatud teeninduskeskuse poole.

Ahi ei lülitu sisse või ei kuumene
Probleem Kontrollige, kas:
Ahju ei saa käivitada või kasutada. Ahi ei ole õigesti elektrivõrku ühendatud.
Ahi ei kuumene. Väljalülitusautomaatika on deaktiveeritud.
Ahi ei kuumene. Kaitse ei ole vallandunud.
Ahi ei kuumene. Lukk on väljas.

Komponendid
Probleem Kontrollige, kas:
Lamp on välja lülitatud. Niiske küpsetus pöördõhuga – on sisse lülitatud.
Lamp ei tööta. Lamp on läbi põlenud.
Toidusensor ei tööta. Toidusensorpistik on täielikult pesasse lükatud.
Uksetihend on katki. Ärge kasutage ahju. Võtke ühendust volitatud teeninduskeskusega.

Veakoodid
Ekraanil kuvatakse... Kontrollige, kas:
Err C2 Olete Toidusensor pistiku pesast eemaldanud.
0:00 Toimus elektrikatkestus. Seadke kellaaeg.
Kui ekraanil kuvatakse veakood, mida tabelis ei leidu, lülitage kaitse välja ja sisse, et ahi taaskäivitada. Kui veakood ilmub uuesti, pöörduge volitatud teeninduskeskuse poole.

Puhastamine
Probleem Kontrollige, kas:
Ahjuõõnsuses on vett. Veepaagis ei ole liiga palju vett.
☐ – indikaator on väljas.	Veepaagis on piisavalt vett. Kui vesi hakkab ahju valguma, kuid indikaator pole põlema süt- tinud, võtke ühendust volitatud teeninduskes- kusega.
☐ – indikaator on sees.	Paagis on piisavalt vett. Kui paak on täis ja in- dikaator on endiselt sees, võtke ühendust voli- tatud teeninduskeskusega.
Auruküpsetus ei tööta. Auru sisselaskeava ümber	ei ole lubjasetet.
Auruküpsetus ei tööta. Veepaagis on vett.
Veepaagi tühjendamine või vee valgumine au-ru sisselaskeavast võtab üle kolme minuti.	Auru sisselaskeava ümber ei ole lubjasetet.Puhastage veepaaki.

13.2 Hooldusandmed

Kui te ei suuda probleemile ise lahendust leida, siis võtke ühendust edasimüüja või teeninduskeskusega.

Vajalikud teeninduskeskuse andmed leiate andmesildilt. Andmesildi leiate seadme sisepinna esiraamilt. Ärge andmesilti seadme sisemusest eemaldage.

Soovitame kirjutada andmed siia:
Mudel (MOD.)
Tootenumber (PNC)
Seerianumber (S.N.)

14. ENERGIATÕHUSUS

14.1 Tooteinfo ja toote infoleht

Tarnija nimi Electrolux
Mudeli tunnus	EOC6H76X 949494489EOC6H76Z 949494490LOC6H76Z 949494491
Energiatõhususe indeks 81.2
Energiatõhususe klass A+
Energiatarve standardse koormusega, tavarežiim 0.93 kWh/tsükkel
Energiatarve standardse koormusega, ventilaatoriga re-žiim	0.69 kWh/tsükkel
Kambrite arv 1
Soojusallikas Elekter
Helitugevus 72 l
Ahju tüüp Integreeritud ahi
Mass	EOC6H76X 33.2 kg
	EOC6H76Z 33.0 kg
	LOC6H76Z 32.7 kg

IEC/EN 60350-1 – Kodumajapidamises kasutatavad elektrilised toiduvalmistusseadmed – 1. osa: Pliidid, ahjud, auruahjud ja grillid – Efektiivsuse mõõtmise meetodid.

14.2 Energia kokkuhoid

Seadmel on omadused, mis aitavad säästa energiat igapäevasel toiduvalmistamisel.

Veenduge, et seadme töötamise ajal on seadme uks korralikult kinni. Ärge küpsetamise ajal seadme ust liiga tihti avage. Jälgige, et uksetihend oleks puhas ja korralikult omal kohal. Energia kokkuhoiu tagamiseks kasutage metallnõusid.

Kui võimalik, ärge eelkuumutage seadet enne küpsetamist.

Kui valmistate järjest mitu küpsetist, püüdke need ahju panna võimalikult lühikeste vahedega.

Küpsetamine pöördõhuga

Võimalusel kasutage energia kokkuhoiuks pöördõhuga küpsetusrežiime.

Jääkkuumus

Ventilaator ja valgusti jäävad sisselülitatuks. Ahju väljalülitamisel kuvatakse ekraanil jääkkuumuse näit. Seda soojust saab kasutada toidu soojashoidmiseks.

Kui küpsetusaeg on pikem kui 30 minutit, vähendage vähemalt 3 –10 minutit enne küpsetusaja löppu seadme temperatuuri. Seadme sees oleva jääkkuumuse abil küpsemine jätkub.

Muude toitude soojendamiseks kasutage jääkkuumust.

Toidu soojashoidmine

Jääkkuumuse kasutamiseks ja toidu soojashoidmiseks valige madalaim võimalik temperatuur.

Ekraanile ilmub jääkkuumuse indikaator või temperatuurinäit.

Küpsetamine väljalülitatud valgustiga

Lülitage küpsetamise ajaks valgusti välja. Pange see põlema ainult siis, kui vaja.

Niiske küpsetus pöördõhuga

Funktsioon, mis säästab küpsetamise ajal energiat.

Selle funktsiooni kasutamisel lülitub lamp automaatselt 30 sekundi pärast välja. Lambi võib soovi korral sisse lülitada, kuid see vähendab eeldatavat energiakokkuhoidu.

15. MENÜÜ STRUKTUUR

15.1 Menüü

- valige, et sisestada Menüü.

Menüü struktuur
Juhendatud küpsetamine ✗	Puhastamine √	Seaded ⚙️

1. samm 2. samm 3. samm 4. samm 5. samm
Valige Menüü, Seaded.	Kinnitage sätted.	Valige säte. Kinnitage sätted.		Reguleerige väärtust ja vajutage nuppu OK

Seaded
O1 Kellaag Muuda O2 Ekraani	heledus 1 - 5
O3 Nuputoonid 1 - Piiks	2 - Klõps3 - Heli väl-jas	O4 Helitugevus 1 - 4
O5 Toidusensor Toiming 1 - Alarm ja stopp2 - Alarm	O6 Uptimer Sees/Väljas
O7 Sisevalgustus Sees/Väljas O8 Kiirkuumutus Sees/Väljas
O9 Demorežiim Aktiveerimis-	kood: 2468	O10 Tarkvaraversioon Kontrollida
O11 Taasta tehaseseaded Jah/ei

16. JÄÄTMEKÄITLUS

Sümboliga tähistatud materjalid võib ringlusse suunata. Selleks viige pakendid vastavatesse konteineritesse. Aidake hoida keskkonda ja inimeste tervist ja suunake elektri- ja elektroonilised jäätmed ringlusse. Ärge visake sümboliga tähistatud seadmeid muude majapidamisjäätmete hulka. Viige seade kohalikku ringluspunkti või pöörduge abi saamiseks kohalikku omavalitsusse.

GONDOLUNK ÖNRE
