Tüüp	Esilaadimisega pesumasin
Mudel	S4496TDW3
Bränd	LG
Laadimine	9 kg
Tsentrifuugimise kiirus	1400 p/min
Energiatõhususe klass	A+++
Müratase (pesu/tsentrifuugimine)	54/74 dB
Mõõtmed (K×L×S)	85 × 60 × 55 cm
Kaal	70 kg
Pinge/sagedus	220-240 V, 50 Hz
Võimsustarve	2000 W
Mootor	Inverter Direct Drive
Pesutehnoloogiad	6 Motion, Smart Diagnosis, AI DD
Programmide	Puuvill, Sünteetika, Kiire 30, Õrn, Sport, Hüpoallergeenne, Aur
Lisafunktsioonid	Ajastatud start, Lapselukk, Ajaindikaator
Trumli materjal	Roostevaba teras
Lekkekaitse	Jah (Aqua Lock süsteem)
Keskkonnaklass	A
Veekulu tsükli kohta	49 l
Aastane energiatarve	152 kWh

Korduma kippuvad küsimused - S4496TDW3 LG

Kuidas paigaldada pesumasin LG S4496TDW3?

Paigaldamiseks eemaldage transpordipoldid, tasandage masin, ühendage veevoolik ja äravooluvoolik, ühendage maandatud pistikupessa. Täpsemalt jaotises Paigaldamine juhendis.

Mida teha, kui masin ei lülitu sisse?

Kontrollige, kas seade on pistikupessa ühendatud, kaabel on korras, kaitselüliti ei ole rakendunud. Kui probleem püsib, proovige masin taaskäivitada, ühendades selle 10 minutiks vooluvõrgust lahti.

Kuidas puhastada pumba filtrit?

Ühendage masin vooluvõrgust, tühjendage jääkvesi avariitühjenduse kaudu, keerake filtrikaas lahti (tavaliselt all paremal), eemaldage filter, loputage seda jooksva vee all ja paigaldage tagasi.

Mida tähendab viga UE?

Viga UE (tasakaalustamise viga) näitab trumli tasakaaluhäiret. Jaotage pesu trumlis ühtlaselt, vähendage laadimist või lisage mõned esemed tasakaalustamiseks.

Kas vedelat pesuainet saab kasutada?

Jah, kuid valage see vedela pesuaine spetsiaalsesse lahtrisse (tavaliselt tähistatud sümboliga II). Vältige üleannustamist, et vältida vahutamist.

Kuidas aktiveerida lapselukku?

Vajutage ja hoidke all nuppu Lukustus (või nuppude kombinatsiooni, mis on juhendis märgitud) 3 sekundit. Ekraanile ilmub tabaluku ikoon.

Miks masin ei tühjenda vett?

Võimalikud põhjused: äravoolufiltri või -vooliku ummistus, äravooluvooliku paindumine, pumba rike. Kontrollige filtrit ja eemaldage ummistus.

Kuidas helisignaale välja lülitada?

Vajutage ja hoidke korraga all nuppe Temperatuur ja Tsentrifuugimine 3-5 sekundit. Ekraanile ilmub teade heli väljalülitamise kohta.

Kuidas trumlit puhastada?

Käivitage programm Trumli puhastus (või hügieenitöötlus) tühja trumliga. Võib lisada spetsiaalset pesumasinate puhastusvahendit.

Kust leida seerianumber?

Seerianumber on masina taga oleval tootesildil või luugi ukse sees. Seda läheb vaja teeninduskeskusesse pöördumiseks.

KASUTUSJUHEND S4496TDW3 LG

Enne pesumasina kasutamist lugege kasutusjuhend hoolikalt läbi ja hoidke see tulevikus kasutamiseks alles.

F1496Q/TD(W)(1-9)/S4496TDW3

F1296Q/TD(W)(1-9)

F1096Q/TD(W)(1-9)

Toote omadused

Kortsumiskaitse

Tänu trumli vahelduvatele pööretele on pesu kortsumine minimaalne.

■ Sisseehitatud küttekeha

Sisemine küttekeha soojendab vee automaatselt sobivaima temperatuurini vastavalt valitud tsüklitele.

■ Veelgi ökonoomsem tänu intelligentsele pesemissüsteemile

Intelligentne pesemissüsteem tuvastab pesukoguse ja veetemperatuuri ning määrab seejärel optimaalse veetaseme ja pesemisaja, et vähendada energia- ja veetarvet.

Lapselukk

Lapselukk takistab lastel nuppe vajutada ja töötamise ajal programmi muuta.

■ Vähese müraga kiiruse juhtimise süsteem

Tuvastades pesukoguse ja pesu paigutumise, jaotab see pesu ühtlaselt, et vähendada tsentrifuugimise mürataset.

■ Otseajami süsteem

Täiustatud harjadeta alalisvoolumootor pöörab trumlit ilma rihma ja rihmarattata.

■ 6 motion

Pesumasin on võimeline sooritama erinevaid trumlitoiminguid ja erinevate toimingute kombinatsioone olenevalt valitud pesuprogrammist. Koos juhitava tsentrifuugimiskiirusega ja nii paremale kui vasakule põörlemise võimalusega on pesupesemist märgatavalt parendatud, andes iga kord täiusliku tulemuse.

S isukord

Hoiatused.3

Tehnilised andmed 4.

Paigaldamine 5

Hooldus enne pesemist 11....

Pesuvahendi lisamine 12

Funktsioonid 14

Pesumasina kasutamine 16

Hooldamine 23

Törkeotsing 27

Garantiitingimused 31......

Hoiatused

ENNE KASUTAMIST LUGEGE KÕIK PAIGALDAMISJUHISED JA KIRJELDUSED

HOIATUS!

Turvalisuse tagamiseks järgige selles juhendis olevat teavet, et vähendada tule-, plahvatus- ja elektrilöögiohtu ning ennetada seadme kahjustusi, kehavigastusi ja surma.

TÄHTSAD OHUTUSJUHISED

HOIATUS! Pesumasina kasutamisel järgige tule-, elektrilöögi- või kehavigastuste ohu vähendamiseks põhilisi ettevaatusabinõusid, sealhulgas järgmisi.

Enne paigaldamist kontrollige, ega seadmel pole väliseid kahjustusi. Kui märkate väliseid kahjustusi, ärge seadet paigaldage.

Ärge paigaldage ega hoidke pesumasinat kohas, kus sellele võivad avaldada mõju ilmastikutingimused.

Ärge manipuleerige juhtnuppudega.

Ärge parandage ega vahetage välja ühtegi pesumasina osa ega proovige seda hooldada, välja arvatud juhul, kui nii on soovitatud hooldusjuhendis või avaldatud kasutaja parandusjuhendis ja see on teile arusaadav ning teil on selleks vastavad oskused.

Hoidke seadmete alla jääv piirkond ja ümbrus puhas kergesti süttivatest esemetest (riidekiud, paber, riided, kemikaalid jne).

Kui seadet kasutavad lapsed või seda kasutatakse nende läheduses, on vajalik järelevalve. Ärge lubage lastel mängida selle ega ühegi teise seadmega või nende peal või sees.

Hoidke väikeloomad seadmest eemal.

Ärge jätke pesumasina ust lahti.

Avatud uks võib meelitada lapsi rippuma ukse küljes või ronima pesumasinasse.

Ärge pange kätt liikuva trumli sisse. Oodake, kuni trummel on täielikult seisma jäänud.

Pesupesemine võib kangaste tulekindlust vähendada.

Selle vältimiseks järgige hoolikalt rõivatootjate pesemis- ja hooldussuuniseid.

Ärge peske ega kuivatage riideesemeid, mida

on puhastatud, pestud, leotatud või mis on kohati määrdunud kergesti süttivate või plahvatusohtlike ainetega (näiteks vaha, õli, värv, bensiin, rasvaeemaldi, keemilise puhastuse lahused, petrooleum jm), mis võivad süttida või plahvatada. Õli võib jääda masinasse ka pärast terve tsükli läbimist ning põhjustada kuivatamise ajal tulekahju. Seega ärge pange pesumasinasse õliseid riideid.

Ärge sulgege pesumasina ust pauguga ega avage seda jõuga, kui uks on lukus. Seda tehes võite pesumasinat kahjustada.

Kui pesumasin töötab kõrgel temperatuuril, võib uks olla väga kuum. Ärge puudutage seda.

Elektrilöögiohu minimeerimiseks eraldage enne hooldustööde tegemist või puhastamist seade toitevõrgust või kodusest jaotuspaneelist, eemaldades kaitsekorgid või lülitades välja kaitselüliti.

Toitejuhet eraldades ärge tõmmake juhtmest. Vastasel juhul võite toitejuhet kahjustada.

Ärge proovige seadet kasutada, kui see on kahjustatud, kui esinevad talitlushäired, kui see on osaliselt osadeks lahti võetud või kui sellel on puuduvaid või katkiseid osi, sealhulgas kahjustatud toitejuhe või -pistik.

Enne vana seadme kasutusest kõrvaldamist ühendage toitejuhe lahti. Tehke pistik kasutuskõlbmatuks. Väärkasutuse vältimiseks lõigake juhe vahetult seadme juurest ära.

Kui toode on olnud vee all, võtke ühendust teeninduskeskusega. Elektrilöögi- ja tuleoht.

Kui pesumasina uks on avatud, ärge vajutage seda liiga alla. Pesumasin võib ümber kukkuda.

HOIDKE NEED SUUNISED ALLES

MAANDAMISE SUUNISED

See seade peab olema maandatud. Talitlushäire või avarii korral vähendab maandamine elektrilöögiohtu, juhtides voolu läbi madalaima takistusega ahela. Sellel seadmel on juhe, mis on varustatud maandusjuhi ja -pistikuga. Pistik peab olema ühendatud sobiva pistikupesaga, mis on korralikult paigaldatud ja maandatud vastavalt kohalikele seadustele ja määrustele.

Ärge kasutage adapterit ega muutke maanduspistikut muul viisil. Kui teil pole sobivat pistikupesa, konsulteerige elektrikuga.

HOIATUS! Maandusjuhi vale ühendamine võib põhjustada elektrilöögi. Kui te kahtlete seadme korralikus maandatuses, konsulteerige kvalifitseeritud elektriku või hooldustöötajaga. Ärge muutke seadmega kaasasolevat pistikut. Kui see ei sobi pistikupesaga, laske kvalifitseeritud elektrikul paigaldada sobiv pistikupesa.

Tehnilised andmed

Nimi Eestlaetav pesumasin ■ Toide 220–240 V, 50 Hz Suurus 600 mm (L) × 550 mm (S) × 850 mm (K) ■ Kaal 62 kg Maksimaalne võimsus 2100 W 0,33 W (väljalülitatud olekus, ooterežiimis) Pesemismaht 7 kg [F14/12/1096QD(W)(1-9)] 8 kg [F14/12/1096TD(W)(1-9)]/[S4496TDW3] ■ Tsentrifuugimiskiirus Rinse Hold (loputusvee hoidmine) / No Spin (ilma tsentrifuugimiseta) / 400 / 800 / 1400 [F1496Q/TD(W)(1-9)]/[S4496TDW3] Rinse Hold (Ioputusvee hoidmine) / No Spin (ilma tsentrifuugimiseta) / 400 / 800 / 1200 [F1296Q/TD(W)(1-9)] Rinse Hold (loputusvee hoidmine) / No Spin (ilma tsentrifuugimiseta) 400 / 800 / 1000 [F1096Q/TD(W)(1-9)] ■ Veetarve 49 ℓ[F14/12/1096QD(W)(1-9)] 56 2[F14/12/1096TD(W)(1-9)]/[S4496TDW3] Lubatav veesurve 0,3–10 kgf/cm² (30–1000 kPa)

* Välimus ja tehnilised andmed võivad ette teatamata muutuda, et parandada seadme kvaliteeti.

Tarvikud Sisselaskevoolik (1EA)

Mutrivõti

Paigaldamine

Paigaldage või hoiustage seadet kohas, kus see ei puutu kokku temperatuuriga alla külmumispunkti ega ilmastikutingimustega.

Maandage pesumasin korralikult vastavalt kõikidele kehtivatele eeskirjadele ja määrustele.

Põhja avaused ei tohi olla blokeeritud vaibaga, kui seade paigaldatakse vaipkattega põrandale.

Piirkondades, kus võib olla prussakaid või teisi kahjureid, pöörake erilist tähelepanu sellele, et seade ja selle ümbrus on kogu aeg puhtad.

Kõik kahjustused, mille on tekitanud prussakad või teised kahjurid, ei kuulu seadme garantii alla.

■ Transpordipoldid

Seade on varustatud transpordipoltidega, et vältida transpordi ajal sisemisi kahjustusi.

Enne pesumasina kasutamist tuleb kõik pakkematerjalid ja transpordipoldid eemaldada.

Aluse lahtipakkimisel eemaldage kindlasti pakendi lisatugi, mis on aluse keskel.

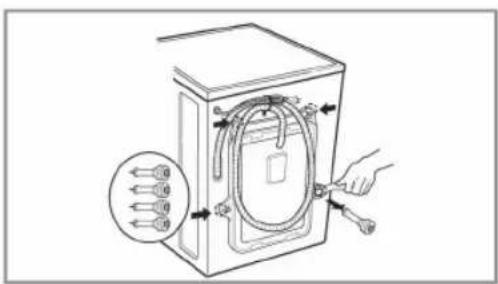

Transpordipoltide eemaldamine

Transpordi ajal sisemiste kahjustuste vältimiseks on neli spetsiaalset polti lukustatud. Enne pesumasina kasutamist eemaldage poldid ja kummiprundid.

Kui neid ei eemaldata, võib see põhjustada suurt vibratsiooni, müra ja talitlushäireid.

1. Keerake neli polti kaasasoleva mutrivõtmega lahti.

Võtke välja neli polti ja kummiprundid, keerates prunte kergelt. Hoidke neli polti ja mutrivõti edaspidiseks kasutamiseks alles.

Iga kord, kui transpordite seadet, peate transpordipoldid uuesti kinnitama.

1. Sulgege augud kaasasolevate korkidega.

Paigaldamine

Nõuded paigalduskohale

Loodis põrand

Lubatav kalle kogu pesumasina all on 1°

Pistikupesa

Peab asuma 1,5 meetri piires ükskõik kummast pesumasina küljest. Ärge koormake pistikupesa üle rohkem kui ühe seadmega.

Täiendav vahemaa

Paigaldamisel võtta arvesse seinu, ust ja põrandat. (10 cm tagaküljel / 2 cm paremal ja vasakul)

Ärge pange pesu kunagi pesumasina peale ega hoidke seda seal.

See võib kahjustada viimistlust või juhtnuppe.

■ Paigutamine

Paigaldage pesumasin tasasele kõvale põrandale.

Veenduge, et õhuringlus pesumasina ümber ei ole vaipade, riiete jm esemetega blokeeritud.

• Ärge proovige parandada põranda ebatasasust sellega, et paigaldate pesumasina alla puutükke, pappi või muid selliseid materjale.
• Kui ei ole võimalik vältida pesumasina paigaldamist gaasipliidi või söega köetava ahju kõrvale, peab pesumasina külg olema kaetud isolatsioonmaterjaliga (85 × 60 cm), mis peab omakorda olema kaetud fooliumiga.

Pesumasinat ei tohi paigaldada ruumi, kus temperatuur võib langeda alla 0 °C.

Veenduge pesumasinat paigaldades, et avarii korral pääseb mehaanik sellele kergelt juurde.

- Kohandage kõiki nelja tugijalga transpordipoltide mutrivõtmega ja veenduge, et seade on stabiilne ning pesumasina ja tööpinna vahele jääb umbes 20 mm.

■ Suurbritannia standardse pistiku ohutusandmed (Suurbritannia kasutajatele)

OLULINE!

SELLE TOITEJUHTME SEES OLEVATE TRAATIDE VÄRV TÄHISTAB JÄRGMIST.

ROHELINE JA KOLLANE - KAITSEMAANDUS

SININE - NEUTRAALNE

PRUUN - I FAAS

See seade peab olema maandatud.

Roheline ja kollane (maandus)

Pruun (I faas)

Sinine (neutraalne)

Kuna selle seadme toitejuhtme traatide värvid ei pruugi olla vastavuses teie pistiku värvitähistustega, toimige järgmiselt.

Rohelise ja kollase traadi peab ühendama klemmiga pistikus, mis on tähistatud tähega E või maakerasümboliga või värvitud roheliseks või roheliseks ja kollaseks.

Sinise traadi peab ühendama klemmiga, mis on tähistatud tähega N või värvitud mustaks.

Pruuni traadi peab ühendama klemmiga, mis on tähistatud tähega L või värvitud punaseks.

Kui kasutatakse 13 A (BS 1363) pistikut, kasutage 13 A (BS 1362) kaitsekorki.

Paigaldamine

Elektriühendus

Ärge kasutage lisajuhet ega kahekordset adapterit.

1. Kui toitejuhe on kahjustatud, peab tootja, volitatud hooldusspetsialist või samaväärse kvalifikatsiooniga isik selle uuega asendama, et vältida ohtlikke olukordi.

Pärast kasutamist eraldage pesumasin alati vooluvõrgust ja lülitage veevarustus välja.

1. Ühendage pesumasin maandatud pistikupesaga, mis on vastavuses elektrijuhtmete paigaldamise määrustega. Seade peab olema paigutatud nii, et pistikule on kerge juurde pääseda.

- Pesumasinat tohivad parandada ainult kvalifitseeritud isikud. Kogemusteta isikute tehtud parandused võivad põhjustada vigastusi või tõsiseid talitlushäireid. Võtke ühendust kohaliku teeninduskeskusega.

- Ärge paigaldage pesumasinat ruumi, kus temperatuur võib langeda alla külmumispunkti. Külmunud voolikud võivad surve all puruneda. Elektrooniliste juhtnuppude töökindlus võib temperatuuril alla külmumispunkti kahjustuda.

- Kui seadet transporditakse talvekuudel ja temperatuur on alla külmumispunkti, laske pesumasinal enne kasutamist mõni tund toatemperatuuril seista.

ETTEVAATUST

Väikelapsed ega erivajadustega inimesed ei tohi seadet kasutada, kui neil puudub järelevalve. Väikelapsi tuleb jälgida, veendumaks, et nad ei mängi seadmega.

ETTEVAATUST

Toitejuhet puudutav HOIATUS

Enamik seadmeid soovitatakse paigaldada eraldi vooluringi, s.t üksiku pistikupesa vooluringi, mis annab voolu ainult sellele seadmele ja millel pole teisi pistikupesasid ega haruvooluringe. Veendumiseks vaadake käesoleva kasutusjuhendi tehniliste andmete lehekülge.

Ärge koormake pistikupesasid üle. Ülekoormatud pistikupesad, lahtised või kahjustatud pistikupesad, pikendusjuhtmed, kulunud toitejuhtmed ning kahjustatud või katkised juhtmeisolatsioonid on ohtlikud. Ükskõik milline nendest tingimustest võib põhjustada elektrilöögi või tulekahju. Kontrollige perioodiliselt oma seadme toitejuhet ja kui selle välimus viitab kahjustusele või kulumisele, ühendage see lahti ning lõpetage seadme kasutamine, kuni volitatud hooldustöötaja on juhtme samasugusega asendanud.

Kaitske toitejuhet füüsilise ja mehaanilise väärkasutuse eest, nagu väänamine, murdmine, pigistamine, ukse vahele jätmine või selle peale astumine. Pöörake erilist tähelepanu pistikutele, pistikupesadele ja kohtadele, kus juhe väljub seadmest.

Kui seade on ühendatud vooluvõrku pikendusjuhtme abil või tarbib teisaldatavast toiteallikast pärinevat toidet, peavad pikendusjuhe ja toiteallikas olema seatud nii, et neile ei pritsi vett ega pääse juurde liigne niiskus.

■ Pesumasina veevarustusega ühendamisel peab kasutama uut voolikukomplekti.

■ Veevooliku ühendamine

▶ Veevarustuse surve peab jääma vahemikku 30 kPa ja 1000 kPa (0,3–10 kgf/cm²). ▶ Sisselaskevooliku ühendamisel ventiiliga ärge rebige seda ega ühendage seda valesti. Kui veevarustuse surve on rohkem kui 1000 kPa, tuleb paigaldada rõhu alandamise seade.

Vee sisselaskevoolikutega on kaasas kaks kummitihendit. Neid kasutatakse veelekete vältimiseks.

Veenduge, et ühendus kraanidega on piisavalt tihe.

Kontrollige korrapäraselt vooliku olukorda ja vajadusel vahetage see välja.

Veenduge, et voolik ei ole keerdus ega muljutud.

MÄRKUS

Kui pärast ühendamist lekib voolikust vett, korrake samu samme. Kasutage veevarustuse jaoks tavalist veekraani. Kui veekraan on kandiline või liiga suur, eemaldage paigutusrõngas enne veekraani paigaldamist adapterisse.

Paigaldamine

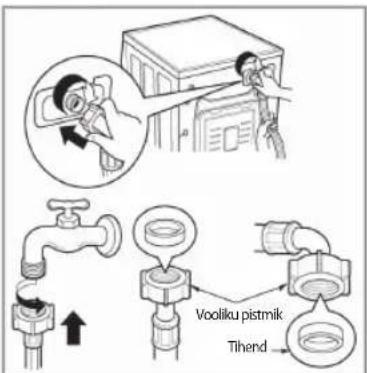

■ Tavaline veekraan ilma keermeta ning kruvitiüpi sisselaskevoolik

1. Lükake pistmikku üles, kuni kummitihend on tihedalt ümber veekraani. Seejärel keerake kinni neli kruvi.

Lükake veevoolikut vertikaalselt ülespoole, nii et vooliku sees olev kummitihend on tihedalt veekraani vastu, ning seejärel keerake seda paremale, kuni see on korralikult kinni.

■ Tavaline veekraan ilma keermeta ning ühe puudutuse tüüpi sisselaskevoolik

1. Keerake ülemise pistmiku kruvid lahti.
2. Lükake ülemist pistmikku üles, kuni kummitihend on tihedalt ümber veekraani. Seejärel keerake kinni neli kruvi.
3. Ühendage veevoolik keskmise pistmikuga, vajutades plaati allapoole.

Juhul kui veekraani diameeter on suur, eemaldage juhikplaat.

Keerake keskmist pistmikku, et vesi ei lekiks.

Veevooliku eemaldamiseks keskmise pistmiku küljest keerake veekraan kinni. Seejärel tõmmake sisselaskevoolikut allapoole, vajutades samal ajal plaati alla.

Teie masinal on ainult külma vee ühendus.

Veenduge, et voolik ei ole keerdus ega muljutud.

Paigaldamine

See seade ei ole mõeldud kasutamiseks laevades ega liikuvates sõidukites, nt autokaravanid, lennukid jne. Kui pesumasin jääb pikemaks ajaks (nt puhkuse ajal) seisma, keerake korkkraan kinni, eriti juhul, kui läheduses pole põranda äravoolutrappi.

Seadme kasutusest kõrvaldamiseks lõigake toitekaabel ära ja hävitage pistik. Blokeerige ukse lukk, et vältida olukorda, kus lapsed jäävad pesumasina sisse kinni.

Pakkematerjalid (nt kiled ja vahtplast) võivad olla lastele ohtlikud. Tekkida võib lämbumisoht! Hoidke kõik pakkematerjalid lastest eemal.

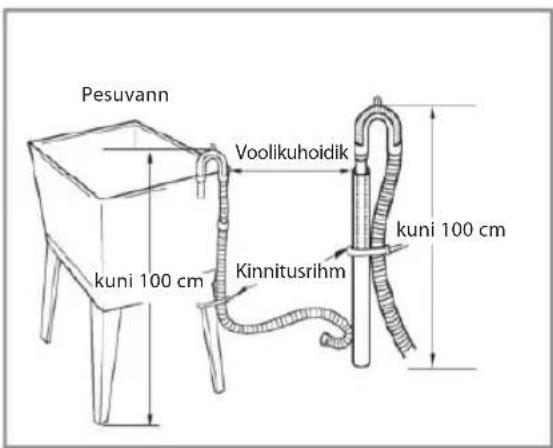

- Äravooluvooliku paigaldamine

Kui paigaldate äravooluvooliku kraanikaussi, kinnitage see kindlalt nööriga.

Äravooluvooliku korralikult kinnitamine kaitseb põrandat veekahjustuste eest.

- Äravooluvoolikut ei tohi paigaldada põrandast kõrgemale kui 100 cm. Pesumasinas olev vesi ei voola välja või voolab välja aeglaselt.

Äravooluvooliku korralikult kinnitamine kaitseb põrandat veekahjustuste eest.

- Kui äravooluvoolik on liiga pikk, ärge suruge seda pesumasina sisse. See põhjustab tavatult suurt müra.

Paigaldamine

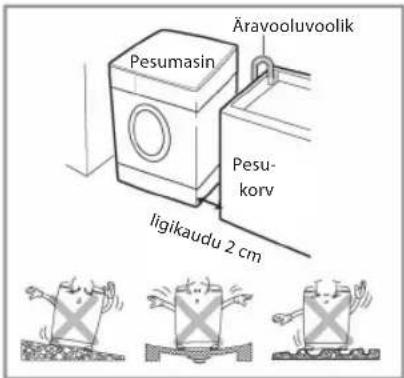

■ Tasapinna reguleerimine

Pesumasina tasapinna õige reguleerimine hoiab ära liigse müra ja vibratsiooni. Paigaldage seade kövale tasasele põrandale, soovitatavalt ruumi nurka.

MÄRKUS: Puitpõrandad või taladele ehitatud põrandad võivad tekitada liigset vibratsiooni ja tasakaalustamatuse probleeme.

Kui põrand pole tasapinnaline, reguleerige tugijalgu vastavalt nõuetele (ärge pange tugijalgade alla puutükke või muid esemeid). Veenduge, et kõik neli tugijalga on stabiilsed ja kindlalt vastu põrandat ning seejärel kontrollige, kas seade on loodis (kasutage vesiloodi).

Kui pesumasin on loodis, kruvige lukustusmutrid pesumasina põhja suunas kinni. Kõik lukustusmutrid peavad olema kinni keeratud.

MÄRKUS: Juhul kui pesumasin paigaldatakse tõstetud platvormile, peab see olema kindlalt kinnitatud, et hoida ära pesumasina kukkumise ohtu.

* Diagonaali kontrollimine Kui vajutate pesumasina pealmisel plaadil diagonaalseid nurki alla, ei tohi seade liikuda. (Kontrollige mõlemat diagonaali.) Kui pesumasin liigub diagonaalsete nurkade vajutamisel, reguleerige tugijalgu uuesti.

■ Betoonpõrandad

Paigaldamiskoht peab olema puhas, kuiv ja tasapinnaline. Paigaldage pesumasin tasasele kõvale põrandale.

■ Plaatpõrandad (libedad põrandad)

Asetage iga tugijala alla libisemiskindel kleeps ja seadke pesumasin loodi. • (Lõigake libisemiskindel kleeps 70 × 70 mm tükkideks ja kinnitage need kuivadele põrandaplaatidele kohtadesse, kuhu jäävad pesumasina jalad.)

* Libisemiskindel kleeps (ingl tread mate) on isekleepuv materjal, mida kasutatakse enamasti redeli- ja trepiastmetel, et hoida ära libisemist.

■ Puitpõrandad (taladele ehitatud põrandad)

Puitpõrand on vibratsioonile eriti vastuvõtlik.

Vibratsiooni vältimiseks soovitame paigaldada iga tugijala alla vähemalt 15 mm paksused kummist alused, mis on kinnitatud kruvidega vähemalt kahe põrandalaua külge.

Võimalusel paigaldage pesumasin ruumi nurka, kus põrand on stabiilsem.

Kummist alus

* Paigaldage vibratsiooni vähendamiseks kummist alused. Kummist aluseid (tootenumber 4620ER4002B) saate soetada LG varuosade osakonnast.

Tähtis!

Pesumasina korralik paigaldus ja loodimine tagavad pika, regulaarse ja töökindla kasutuse. Pesumasin peab olema täiesti horisontaalselt ja kindlas asendis. See ei tohi raskuse all nurkadest kõikuda.

Paigalduskoht peab olema puhas ja seal ei tohi olla kasutatud põrandavaha ega teisi • määrdekihte.

- Ärge laske pesumasina tugijalgadel märjaks saada. Kui pesumasina tugijalad saavad märjaks, võivad need libiseda.

Hooldus enne pesemist

■ Enne esmakordset pesemist

Valige tsükkel (Cotton (puuvill) 60 °C, lisage pool kogust pesuvahendit) ja pange pesumasin ilma pesuta tööle. Nii eemalduvad trumlist sette- ja veejäägid, mis võivad olla sinna jäänud tootmise käigus.

■ Hooldus enne pesemist

Hooldussildid 1.

Vaadake riietel olevaid hooldussilte. Seal on toodud teave kanga koostise kohta ja selle kohta, kuidas seda tuleb pesta.

Sorteerimine 2.

Parima tulemuse saavutamiseks sorteerige riideid nii, et neid saaks pesta sama pesutsükliga. Erinevate riiete pesemisel peab kasutama erinevat veetemperatuuri ja tsentrifuugimiskiirust. Sorteerige alati tume, hele ja valge pesu. Peske neid eraldi, kuna võib esineda värvi ja kiudude eraldumist, mis võib põhjustada valgete riiete värvimuutust jne. Võimalusel ärge peske väga määrdunud riideid koos kergelt määrdunud riietega.

Määrdumisaste (tugevalt, normaalselt, kergelt määrdunud).... Eraldage riided vastavalt nende määrdumisastmele. Värv (valged, heledad, tumedad). Eraldage valged riided värvilistest....

Kiud (kiudude tekitajad, kiudude kogujad).... Peske kiudusid tekitavaid ja kiudusid koguvaid riideid eraldi. Hooldus enne pesumasina täitmist 3.

Kombineerige suuri ja väikeseid riideesemeid. Pange pesumasinasse esimesena suured riideesemed. Suured riideesemed ei tohiks moodustada tervest pesukogusest rohkem kui poole. Ärge peske riideid üksikult. See võib põhjustada probleeme seoses ebaühtlaselt jaotunud pesuga. Lisage üks või kaks sarnast riideeset.

Kontrollige, kas kõik taskud on tühjad. Naelad, juukseklambrid, tikud, pastakad, mündid ja võtmed võivad kahjustada nii pesumasinat kui ka riideid.

Sulgege lukud, haagid ja paelad, et need ei takerduks teiste riiete külge.

Töödelge eelnevalt kerge pesuvahendi ja vee lahusega, harjates mustust ja plekke, näiteks kraesid ja mansette, et aidata mustusel eemalduda.

Kontrollige painduva tihendi (hall) vahesid ja eemaldage sealt olemasolu korral kõik väikesed esemed. Kontrollige trumli sisemust ja eemaldage sealt enne järgmist pesutsüklit kõik esemed.

Eemaldage kõik riided ja esemed painduva tihendi vahedest, et vältida kahjustusi riietele ja tihendile.

Pesuvahendi lisamine

Pesuvahendi ja loputusvahendi lisamine

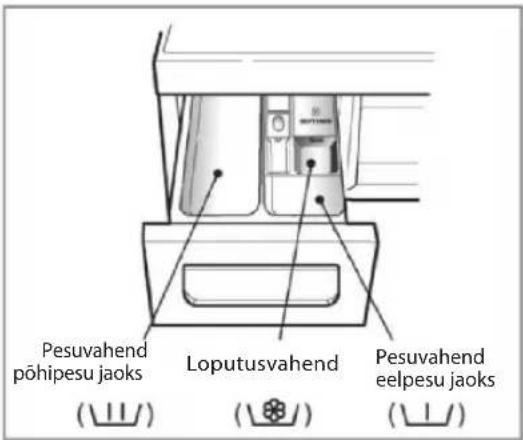

Jaotussahtel 1.

HOIATUS

Hoidke kõik pesuvahendid lastest eemal, sest need võivad põhjustada mürgistust. Liiga palju pesuvahendit, valgendit või loputusvahendit võib tekitada ülevoolu. Veenduge, et kasutate sobivas koguses pesuvahendit.

Loputusvahendi lisamine 2.

Ärge ületage maksimaalse täitmise joont. Üleloksumine võib põhjustada loputusvahendi liiga varast jaotust, mis võib omakorda riideid määrida. Sulgege jaotussahtel aeglaselt. Ärge jätke loputusvahendit sahtlisse kauemaks kui kaheks päevaks. (Loputusvahend võib muutuda kõvaks.) Loputusvahendit lisatakse automaatselt viimase loputustsükli ajal. Ärge avage sahtlit, kui pesumasinas on vett. Ärge kasutage lahusteid (benseen jm).

MÄRKUS: Ärge kallake loputusvahendit otse rõivastele.

Pesuvahendi lisamine

Pesuvahendi doseerimine 3.

• Pesuvahendit peaks kasutama vastavalt pesuvahendi tootja suunistele ja valima vastavalt riide tüübile, värvile, mustusastmele ja pesemistemperatuurile.
• Pesuvahendi ja pesemistemperatuuri valimisel tuleb lähtuda riiete siltidel toodud teabest.
• Kasutage pesemisel ainult pesumasinatele mõeldud pesuvahendeid: - Universaalsed pesupulbrid kõigile kangatüüpidele (külm – 95 °C).

- Pesupulbrid õrnale kangale (külm - 40 °C).

- Vedelad pesuained kõigile kangatüüpidele (külm – 95 °C) või ainult villasele kangale (külm – 40 °C).

• Kui kasutate liiga suurt kogust pesuvahendit, võib tekkida liiga palju vahtu ja see vähendab pesemistulemust või põhjustab mootorile suurt koormust.
• Parima tulemuse saavutamiseks soovitatakse kasutada pesupulbrit.
• Kui soovite kasutada vedelat pesuvahendit, järgige tootja suuniseid.
• Võite valada vedela pesuvahendi otse põhipesu pesuvahendi sahtlisse, kui kavatsete pesutsüklit kohe alustada.
• Ärge kasutage vedelat pesuvahendit programmiga Time Delay (viivitus) või programmiga Pre Wash (eelpesu), sest vedelik võib kõvaks muutuda.
• Kui tekib liiga palju vahtu, vähendage pesuvahendi kogust.
• Pesuvahendi kasutamine peab olema vastavuses veetemperatuuri, -kareduse ja pesukoguse ning pesu määrdumisastmega. Parima tulemuse saavutamiseks hoiduge liigse vahu tekitamisest.

HOIATUS

Ärge laske pesuvahendil kõvaks muutuda.

See võib põhjustada ummistusi, halba loputust või ebameeldivat lõhna.

Täielik pesukogus: vastavalt tootja soovitustele.

Osaline pesukogus: 3/4 tavalisest kogusest.

- Miinimumkogus: 1/2 täielikust kogusest.

Pesuvahend uhutakse tsükli alguses sahtlist veega alla.

4. Veepehrendaja lisamine

5. Tableti kasutamine

Veepehmendajat, nt katlakivieemaldit (Calgon vms), võib kasutada pesuvahendi koguse vähendamiseks, kui vesi on väga kare. Lisage vastavalt pakendil näidatud kogustele.

Esmalt lisage pesuvahendit ja seejärel veepehmenajat.

Kasutage sama palju pesuvahendit nagu pehme vee korralgi.

1) Avage uks ja asetage tabletid trumlisse. 2) Laadige pesu trumlisse ja sulgege uks.

Funktsioonid

■ Soovitatud tsüklid vastavalt musta pesu tüübile.

Programm Kanga tüüp Sobiv temperatuur Valikud				Maksimaalne kogus
Cotton (puuvill)	Värvilised tugevad riided (särgid, öösärgid, pidžaamad jm) ning keskmiselt määrdunud puuvillane pesu (aluspesu)	60 °C(külm kuni 95 °C)	- Medic Rinse (meditsiiniline loputus)- Pre Wash (eelpesu)- Crease Care (kortsumisest hoidumine)- Intensive (intensiivpesu)	Nimikogus
Cotton Eco (puuvilla		40 °C(külm kuni 60 °C)
Baby Care	Beebiröivad	60 °C(külm kuni 95 °C)		6,0 kg
Skin Care	Riided, mis puudutavad nahka, nt aluspesu, mähkmed, rätikud, voodipesu, padja- ja madratsikatted	40 °C(külm kuni 60 °C)		Nimikogus
Easy Care (lihtne hooldus)	Polüamiid, akrüül, polüester 4,0 kg
Mix (segu)	Erinevad riidematerjalid, välja arvatud erikangad. (siid, örn pesu, spordiröivad, tumedad riided, villane, sulgtekid, kardinad)	40 °C(külm kuni 40 °C)		4,0 kg
Duvet (sulgtekk)	Puuvillased voodiriided, välja arvatud erikangad (örn pesu, villane, siid jm): kerge täitega sulgtekid, padjad, tekid, diivanikatted		- Crease Care (kortsumisest hoidumine)- Intensive (intensiivpesu)	1 üksik suurus
Sports Wear	Coolmax, Gore-tex, fliis ja Sympatex			2,0 kg
Wool (vill)	Vaid uusvillased masinpestavad kangad
Intensive 60	Puuvill ja kangaste segu	60 °C(külm kuni 60 °C)		4,0 kg
Delicate (örnpesu)	Örn, kergesti kahjustatav pesu	30 °C(külm kuni 40 °C)		3,0 kg
Quick 30 (kiirpesu 30)	Kergelt määrdunud värviline pesu			2,0 kg

Funktsioonid

* Veetemperatuur: valige pesutsüklile veetemperatuur. Pesu pesemisel järgige alati riiete tootjate hooldussilte või -suuniseid. Intensive (intensiivpesu): pestes väga määrdunud pesu, saate suurendada töhusust, kui valite programmi Intensive (intensiivpesu). * Pre Wash (eelpesu): kui pesu on väga määrdunud, soovitame kasutada programmi Pre Wash (eelpesu). * Crease Care (kortsumisest hoidumine): kui soovite vältida kortsumist, valige nupp Crease Care (kortsumisest hoidumine). * Medic Rinse (meditsiiniline loputus): suurema tõhususe või puhtama tulemuse saavutamiseks loputuse ajal saate kasutada programmi Medic Rinse (meditsiiniline loputus). * Valige järgmised programmid „Cotton Eco 40°C + Intensive" (puuvilla säästuprogramm 40 °C + intensiivpesu), pool masinatäit; „Cotton Eco 60°C + Intensive" (puuvilla säästuprogramm 60 °C + intensiivpesu), pool masinatäit; „Cotton Eco 60°C + Intensive" (puuvilla säästuprogramm 60 °C + intensiivpesu), masinatäis, et testida seadme vastavust direktiivile EN60456 ja direktiiv 1015/2010.. - Standardne 60 °C puuvillase kanga pesuprogramm: puuvilla säästuprogramm + 60 °C + intensiivne. - Standardne 40 °C puuvillase kanga pesuprogramm: puuvilla säästuprogramm + 40 °C + intensiivne (Need on puuvillase pesu pesemiseks kombineeritud energia-ja veetarbe poolest kõige tõhusamad programmid.) * Tegelik veetemperatuur võib erineda pesutsükli toodud temperatuurist. * Testi tulemused sõltuvad veesurvest, vee karedusest, vee sisselasketemperatuurist, ruumi temperatuurist, musta pesu tüübist ja kogusest, pesu määrdumisastmest, kasutatud puhastusvahendist, elektripinge kõikumistest ja valitud täiendavatest seadistustest.

Woolmark on kiitnud selle pesumasina villase pesu tsükli heaks pesumasinas pestavate Woolmarki toodete jaoks, eeldusel, et neid tooteid pestakse vastavalt riiete siltidel olevatele ja pesumasina M0801 tootja suunistele.

* Märkused. Soovitame kasutada neutraalset pesuvahendit.

Villase pesu tsükli omaduseks on õrn trummeldus ja väikesel kiirusel tsentrifuugimine, et tagada riiete hooldus.

Andmed põhiprogrammide kohta pooleldi täidetud masina korral

Programm Aeg (min)	Jääkniiskus		Veekogus (l; märgistus)	Energiatarve (kWh; märgistus)
	1400 pööret minutis	1200/1000 pööret minutis
Cotton (puuvill) (40 °C) 94 44% 53% 39	0.66
Cotton Eco (puuvilla säästuprogramm) (60 °C)	120 44% 53% 49 0.74
Skin Care (nahahooldus) (40 °C)	105 44% 53% 39 0.66

Pesumasina kasutamine

Funktsioon SmartDiagnosis™ on saadaval vaid seadmete puhul, millel on vastav märge.

Sisselülitamisel valitakse 1. automaatselt programm Cotton (puuvill).

Sisselülitamiseks vajutage toitenuppu.

Vajutage käivitamise/peatamise nuppu. Algsed tingimused: Wash (pesu): põhipesu; Rinse (loputus): 3 korda; Spin (tsentrifuugimine): 1400 pööret minutis [F1496Q/TD(W)(1-9)] / [S4496TDW3], 1200 pööret minutis [F1296Q/TD(W)(1-9)], 1000 pööret minutis [F1096Q/TD(W)(1-9)]; Veetemperatuur: 60 °C; Programm: Cotton (puuvill).

Käsitsi valimine 2.

Sisselülitamiseks vajutage toitenuppu. Valige soovitud tingimused, keerates programmi juhtketast ja vajutades vastavaid nuppe.

Tingimuste valimiseks vaadake lk 16–21.

Vajutage käivitamise/peatamise nuppu.

Helisignaali sisse-/väljalülitamine 3.

Helisignaali funktsiooni saate sisse/välja lülitada, vajutades masina töötamise ajal nuppu Time Delay (viivitus). (Umbes kolme sekundi jooksul.)

Pesumasina kasutamine

(1) Juhtketas: programm; (2) Nupp: käivitamine/peatamine; (3) Nupp: Spin (tsentrifuugimine); (4) Nupp: Temp. (temperatuur)

(5) Nupp: toide; (6) Nupp: Medic Rinse (meditsiiline loputus); (7) Nupp: Pre Wash (eelpesu); (8) Nupp: Intensive (intensiivpesu)

(9) Nupp: Crease Care (kortsumisest hoidumine); (10) Lapselukk; (11) Trumli puhastus; (12) Nupp: Time Delay (viivitus)

Toide

1. Toide

• Sisse- ja väljalülitamiseks vajutage toitenuppu.
• Funktsiooni Time Delay (viivitus) tühistamiseks tuleb samuti vajutada toitenuppu.

2. Algne programm

• Kui vajutate toitenuppu, lülitub pesumasin programmile Cotton (puuvill). Teised algsed tingimused on järgmised.
• Kui soovite alustada pesutsüklit ilma programmi muutmata, vajutage lihtsalt käivitamise/peatamise nuppu ja seejärel pesumasin alustab pesemist.

Algne programm

• [F1496Q/TD(W)(1-9)]/[S4496TDW3]

- Puuvillase pesu programm / põhipesu / tavaline loputus / 1400 pööret minutis / 60 °C

[F1296Q/TD(W)(1-9)]

• Puuvillase pesu programm / põhipesu / tavaline loputus / 1200 pööret minutis / 60 °C · [F1096Q/TD(W)(1-9)]
• Puuvillase pesu programm / põhipesu / tavaline loputus / 1000 pööret minutis / 60 °C

• Saadaval on 13 programmi vastavalt pesu tüübile. Süttib tuli, mis viitab valitud programmile.
• Kui vajutate käivitamise/peatamise nuppu, valitakse automaatselt programm Cotton (puuvill).

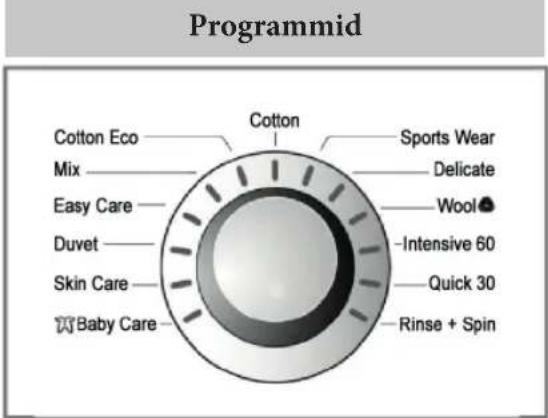

• Kui keerate programmi juhtketast, valitakse programme järgmises järjestuses.

Cotton (puuvill) – Sports Wear (spordirõivad) – Delicate (örn) – Wool (vill) 📋 – Intensive 60 (intensiivpesu 60) – Quick 30 (kiirpesu 30) – Rinse+Spin (loputus + tsentrifuugimine) – Baby Care (beebirõivad) – Skin Care (nahahooldus) – Duvet (sulgtekk) – Easy Care (lihtne hooldus) – Mix (segu) – Cotton Eco (puuvilla säästuprogramm).

Lisateavet kõigi programmide musta pesu tüüpide kohta leiate lk 14.

Pesumasina kasutamine

Käivitamine/peatamine

Käivitamise/peatamise nuppu kasutatakse pesutsükli käivitamiseks või selle peatamiseks.

2. Peatamine

Kui teil on vaja pesutsükkel ajutiselt peatada, vajutage käivitamise/peatamise nuppu.

Kui peatate tsükli, lülitub toide nelja minuti pärast automaatselt välja.

NB! Pesutsükli peatamisel või pesutsükli lõpus ei avane uks enne paari minuti mõödumist.

Ukse lukk

• Ukse lukust avamiseks vajutage käivitamise/peatamise nuppu, et pesumasina töö peatada.
• Uks avaneb väikse viivituse järel.

Tuvastamine

• Ekraanil on kuvatud kiri „Detecting“ (tuvastamine) ning masin pöörleb aeglaselt ja tuvastab trumlisse pandud pesukoguse. Selleks kulub mõni hetk.
• Saadaval programmide Cotton (puuvill), Baby Care (beebiröivad), Skin Care (nahahooldus), Easy Care (lihtne hooldus), Mix (segu), Cotton Eco (puuvilla säästuprogramm) puhul.

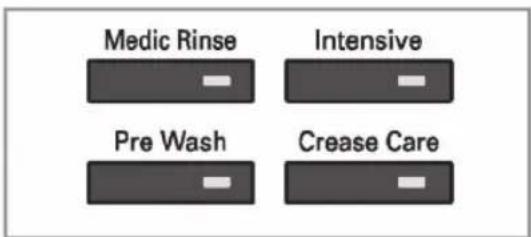

Valikud

Kui vajutate valikunuppu, saate valida kõiki valikufunktsioone.

1. Medic Rinse (meditsiiniline loputus)

Suurema tõhususe või puhtama tulemuse saavutamiseks loputuse ajal saate kasutada funktsiooni Medic Rinse (meditsiiniline loputus).

Seda saab valida kõikide programmide puhul, välja arvatud Sports Wear (spordirõivad), Delicate (õrnpesu), Wool (vill), Intensive 60 (intensiivpesu 60), Quick 30 (kiirpesu 30), Duvet (sulgtekk).

2. Pre Wash (eelpesu)

Kui pesu on väga määrdunud, on tõhus kasutada funktsiooni Pre Wash (eelpesu).

Pre Wash (eelpesu) on saadaval programmide Cotton (puuvill), Baby Care (beebirõivad), Skin Care (nahahooldus), Easy Care (lihtne hooldus), Mix (segu), Cotton Eco (puuvilla säästuprogramm) puhul.

3. Intensive (intensiivpesu)

Kui pesu on väga määrdunud, on tõhus kasutada funktsiooni Intensive (intensiivpesu).

Valides funktsiooni Intensive (intensiivpesu), võib pesuaeg sõltuvalt valitud programmist pikeneda.

4. Crease Care (kortsumisest hoidumine)

Kui soovite vältida kortsumist, valige see nupp koos tsentrifuugimiskiirusega.

Võite valida selle funktsiooni, kui soovite lukustada juhtpaneeli nupud, et vältida nendega manipuleerimist.

Lapseluku seadistamiseks vajutage samaaegselt nuppe Medic Rinse (meditsiiniline loputus) ja Pre Wash (eelpesu). (Umbes kolme sekundi jooksul.)

Lapseluku inaktiveerimiseks vajutage uuesti samaaegselt nuppe Medic Rinse (meditsiiniline loputus) ja Pre Wash (eelpesu). (Umbes kolme sekundi jooksul.)

Soovitud programmi muutmiseks ajal, kui lapselukk on seadistatud, tehke järgmist.

Vajutage veelkord samaaegselt nuppe 1. Medic Rinse (meditsiiniline loputus) ja Pre Wash (eelpesu).

(Umbes kolme sekundi jooksul.)

Vajutage 2. käivitamise/peatamise nuppu.

Valige soovitud programm ja vajutage uuesti 3. käivitamise/peatamise nuppu.

Lapseluku saab seadistada igal ajal ja selle saab inaktiveerida ainult siis, kui kasutatakse lapseluku tühistamise toimingut. Toite väljalülitamine ja törked ei mõjuta lapselukku.

Tsükli Tub Clean (trumli puhastus) seadistamiseks vajutage samaaegselt nuppe Intensive (intensiivpesu) ja Crease Care (kortsumisest hoidumine) ja hoidke neid all.

Kui tsükkel Tub Clean (trumli puhastus) on seadistatud, kuvatakse ekraanil „tcl” ning ühtegi nuppu ei saa kasutada.

Tub Clean (trumli puhastus) on eriline pesutsükkel pesumasina sisemuse puhastamiseks. See tsükkel kasutab kõrgemat veetaset ja suuremat tsentrifuugimiskiirust. Korrake seda tsüklit regulaarselt.

Tsükli Tub Clean (trumli puhastus) kasutamine

Eemaldage masinast rõivad ja sulgege uks. 1. Avage jaotussahtel ja lisage põhipesu 2. sahtlisse katlakivieemaldit (nt Calgon).

MÄRKUS. Ärge lisage pesuvahendi sahtlisse pesuvahendit. Masinas võib tekkida üleliigne vaht ja see võib põhjustada lekke.

Sulgege jaotussahtel aeglaselt. 3. Vajutage toitenuppu ja hoidke nuppe 4. Intensive (intensiivpesu) ja Crease Care (kortsumisest hoidumine) kolm sekundit all, seejärel ilmub LED-ekraanile „LcL

1. Alustamiseks vajutage käivitamise/peatamise nuppu.
2. Pärast pesutsükli lõppemist jätke uks lahti, et ukseaval, painduval tihendil ja ukseklaasil kuivada lasta.

HOIATUS! Juhul kui läheduses on väike laps, ärge jätke ust liialt kauaks lahti.

Pesumasina kasutamine

Spin (tsentrifuugimine) ( 16 )

Pärast tsentrifuugimistsükli valimist saate valida tsentrifuugimiskiiruse, kui vajutate nuppu Spin (tsentrifuugimine).

1. Tsentrifuugimisrežiimi valik

Tsentrifuugimiskiirus on saadaval vastavalt programmile • järgmiselt.

Kui valite funktsiooni No spin (ilma tsentrifuugimiseta), • peatub pesumasin pärast vee äravoolu.

3. Rinse Hold (loputusvee hoidmine)

Rinse Holdi (loputusvee hoidmine) valimiseks • vajutage mitu korda nuppu Spin (tsentrifuugimine). See funktsioon jätab pesumasinas olevad riided tsentrifuugimata ja tsükkel lõpeb pärast loputust ilma tsentrifuugimiseta.

Äravoolu või tsentrifuugimisega jätkamiseks kasutage • pärast funktsiooni Rinse Hold (loputusvee hoidmine) lõppemist programmi juhtketast ja nuppu Spin (tsentrifuugimine), et valida soovitud programm. (Spin (tsentrifuugimine))

Veetemperatuuri saate valida vastavalt programmile. Valitud temperatuuri kõrval süttib tuli. Lisateabe saamiseks vaadake lk 14.

Pesemise ettevalmistus enne funktsiooni Time Delay (viivitus) käivitamist

Keerake veekraan lahti.

• Pange pesu masinasse ja sulgege uks.
• Pange sahtlisse pesu- ja loputusvahendit.

Funktsiooni Time Delay (viivitus) seadistamine Vajutage toitenuppu.

- programmi juhtketast, et valida soovitud programm. - Vajutage nuppu Time Delay (viivitus) ja seadistage soovitud aeg. - Vajutage käivitus-/peatamisnuppu. („:“ vilgub.)

• Vajutades nuppu Time Delay (viivitus), kuvatakse „3:00”. Maksimaalne seadistatav viivitus on 19 tundi ja minimaalne 3 tundi.
• Iga nupuvajutusega liigub viivitus ühe tunni võrra edasi.
• Viivituse tühistamiseks vajutage toitenuppu.
• Viivitus on „oodatud aeg” alates käesolevast hetkest pesutsükli või valitud toimingu (pesemine, loputus, tsentrifuugimine) lõpetamiseni.
• Vastavalt veevarustuse ja -temperatuuri tingimustele võivad viivituse aeg ja tegelik pesemisaeg erineda.

Pesumasina kasutamine

Ekraan

1. Erifunktsioonide ekraan

• Kui valitud on lapselukk, kuvatakse „[L”.
• Kui valitud on viivitus, kuvatakse valitud programmi lõppemiseni jäänud aeg.

2. Enesediagnostika ekraan

- Kui pesumasinal tekib töötamise ajal rike, kuvatakse vastav rike ekraanil.

“PE” : veesurve tuvastamise tõrge “FE” : veega ületäitumise probleem “dE” : uks pole suletud “;E” : vee sisselaske probleem "OE" : äravoolu probleem "UE" : pesu pole ühtlaselt paigutunud “LTE” : veetemperatuuri probleem “CE” : mootori ülekoormus "LE" : mootori ülekoormus “PF” : pesumasinat tabas voolukatkestus

Kui kuvatakse need törkele viitavad tähed, vaadake törkeotsingu peatükki lk 26 ja järgige suuniseid.

3. Pesemise lõpp

- Kui pesemine on lõppenud, kuvatakse ekraanil "End".

4. Järelejäänud aeg

- Pesutsükli ajal kuvatakse järelejäänud aeg. - Tootja soovitatud programm.

	F1496Q/TD (W)(1-9) S4496TDW3	F10/1296Q/ TD(W)(1-9)
Cotton (puuvill) (95 °C)	124'	122'
Cotton (puuvill) (60 °C)	161'	159'
Cotton Eco (puuvilla säästuprogramm)	139' 137'
Mix (segu)	81'	79'
Easy Care (lihtne hooldus)	120' 118'
Duvet (sulgtekk)	100' 100'
Skin Care (nahahooldus)	165'	163'
Baby Care (beebiröivad)	147'	145'
Sports Wear (spordiröivad)	54'	54'
Delicate (örnpesu)	47'	47'
Wool (vill)	35' 35'
Intensive 60 (intensiivpesu 60)	60'	60'
Quick 30 (kilripesu 30)	30'	30'
Rinse+Spin (loputus + tsentrifuugimine)	20' 18'

• Pesemise aeg võib erineda sõltuvalt pesukogusest, veesurvest, veetemperatuurist ja muudest pesemistingimustest.
• Kui pesumasin tuvastab ebaühtlaselt jaotunud pesu või vahu eemaldamise programm töötab, võib pesemise aeg pikeneda.

Hooldamine

* Enne pesumasina sisemuse puhastamist ühendage toitejuhe lahti, et vältida elektrilöögiohtu. * Seadme kasutusest kõrvaldamiseks lõigake toitekaabel ära ja hävitage pistik. Blokeerige ukse lukk, et vältida olukorda, kus lapsed jäävad pesumasina sisse kinni.

■ Vee sisselaske filter

• Juhtpaneelil vilgub tõrketeade „18" kui vesi ei pääse pesuvahendi sahtlisse.
• Kui vesi on väga kare või sisaldab katlakivi jälgi, võib vee sisselaske filter ummistuda. Seetõttu oleks hea seda aeg-ajalt puhastada.

* Äravoolufilter kogub endasse kiud ja pesu sisse jäänud väikesed esemed.

Kontrollige regulaarselt, kas filter on puhas, et tagada pesumasina sujuv töötamine.

ETTEVAATUST: Esmalt laske vesi äravooluvooliku abil välja ja seejärel avage pumba filter, et eemaldada kõik kiud ja esemed. Olge ettevaatlik, kui äravoolav vesi on tuline.

⚠ ETTEVAATUST: Ärge avage filtrit pooleldi. Filter tuleb lekke vältimiseks täielikult küljest ära keerata ja uuesti külge keerata.

* Laske veel enne äravoolupumba puhastamist, avariitühjendamist või ukse avamist avariiolukorras jahtuda.

Avage alumine luuk. Tõmmake välja voolik. 1.

Ühendage äravoolukork (21) lahti, lastes veel välja voolata. Kasutage anumat, et vältida vee voolamist pörandale. Kui vesi enam ei voola, keerake pumba filtrit (2) vasakule, et see avada.

Pärast puhastamist keerake pumba filter lõpuni 4. kinni, nii et see on joondu filtril ja pumba kerel asuvate valgete joontega. Seejärel paigaldage voolikule kork.

* Aja möödudes jätavad pesu- ja loputusvahend sahtlisse sette. Sahtlit tuleb aeg-ajalt voolava vee all puhastada. - Vajadusel saate sahtli pesumasinast eemaldada, kui vajutate fiksaatorit allapoole ja tõmbate sahtli välja. Puhastamise hõlbustamiseks saate loputusvahendi sahtli ülemise osa eemaldada.

* Pesuvahend võib koguneda ka tühimikku, mida tuleks puhastada aeg-ajalt vana hambaharjaga. Pärast puhastamist paigaldage sahtel tagasi ja käivitage • loputustsükkel ilma pesuta.

• Kui elate kohas, kus on kare vesi, võib katlakivi koguneda pidevalt kohtadesse, kus seda pole näha ja kust seda pole seetõttu kerge eemaldada.
• Aja jooksul ummistab kogunenud katlakivi seadmed ja kui neid ei kontrollita, tuleb need võib-olla välja vahetada.
• Kuigi pesutrummel on valmistatud roostevabast terasest, võivad roosteosakesi eraldada väikesed metallesemed (kirjaklambrid, haaknõelad), mis on jäänud trumlisse. Pesutrumlit tuleb aeg-ajalt puhastada.
• Kui kasutate katlakivi vähendavaid vahendeid, riidevärve või valgendajaid, siis veenduge, et need sobivad pesumasinas kasutamiseks.

* Katlakivi vähendavad vahendid võivad sisaldada kemikaale, mis võivad kahjustada pesumasina osasid.

* Eemaldage kõik plekid roostevabale terasele mõeldud puhastusvahendiga.

* Ärge kasutage traatnuustikut.

Hooldamine

Pesumasina välispinda võib puhastada sooja vee ja neutraalse mitteabrasiivse koduse puhastusvahendiga.

Pühkige kohe ära kõik veepiisad. Pühkige niiske lapiga.

Proovige pinda teravate esemetega mitte kriimustada.

* OLULINE! Ärge kasutage denatureeritud piiritust, lahusteid ega teisi sarnaseid tooteid.

2. Seesmine

Kuivatage pesumasina ukseava ümbrus, painduv tihend ja ukseklaas.

Laske pesumasinal pesta tühjalt läbi terve tsükkel, kasutades kuuma vett.

Vajadusel korrake toimingut.

MÄRKUS

Eemaldage kareda vee jäägid, kasutades ainult puhastusvahendeid, mille sildil on kirjas, et neid võib kasutada pesumasina puhastamisel.

■ Talveks valmistumise suunised

Kui hoiate pesumasinat kohas, kus võib esineda külmumist, või kui transpordite seda külmumistemperatuuril, järgige pesumasina kahjustuste vältimiseks allolevaid suuniseid.

Keerake veekraan kinni. 1.

Ühendage voolikud veevarustusest lahti ja laske vesi neist välja. 2.

Ühendage elektrijuhe õigesti maandatud pistikupesaga. 3.

1. Valage 3,8 liitrit (1 gallon) mittetoksilist vaba aja sõidukite antifriisi tühja pesutrumlisse.

Sulgege uks.

1. Seadistage tsentrifuugimistsükkel ja laske pesumasinal tsentrifuugida ühe minuti jooksul, et nõrutada kogu vesi.

Kogu vaba aja sõidukite antifriis ei välju pesumasinast.

Ühendage elektrijuhe lahti, kuivatage trumli sisemus ja sulgege uks. 6.

Eemaldage jaotussahtel, valage see veest tühjaks ja kuivatage vesi selle sahtlites. 7.

Hoidke pesumasinat püstises asendis. 8.

1. Kui soovite pesumasina uuesti kasutusse võtta, siis laske masinal pesta antifriisi eemaldamiseks tühjalt läbi terve tsükkel, kasutades pesuvahendit. Ärge pange masinasse pesu.

* Sellel pesumasinal on automaatsed turvafunktsioonid, mis tuvastavad ja diagnoosivad rikkeid varajases staadiumis ja reageerivad nendele.

Kui pesumasin ei tööta korralikult või ei tööta üldse, kontrollige enne teeninduskeskusega ühenduse võtmist allolevaid punkte.

Sümptom Võimalik põhjus Lahendus
Logisev ja kolisev heli	Trumli või pumba sees võib olla võõrke-•hasid, nt münte või haaknõelu.	Jätke pesumasin seisma ja kontrollige trumlit ja äravoolufiltrit.Kui müra pärast pesumasina taaskäivitamist ei kao, helistage volitatud teeninduskeskusesse.
Kloppiv heli	Suur kogus pesu võib tekitada kloppivat • heli. See on tavaliselt normaalne.	Kui heli ei kao, pole pesumasin ilmselt tasakaalus. Jätke pesumasin seisma ja paigutage pesu ümber.
Vibreeriv heli	Kas kõik transpordipoldid ja •pakkematerjalid on eemaldatud?Kas kõik tugijalad on kindlalt vastu •põrandat?	Kui neid pole paigaldamise käigus eemaldatud, vaadake paigaldusjuhendist, kuidas transpordipolte eemaldada.Pesu võib olla paigutatud trumlisse ebaühtlaselt. Jätke pesumasin seisma ja paigutage pesu ümber.
Vesi lekib	Täite- või äravooluvoolik on kraani või • pesumasina küljest lahti tulnud.Maja äravoolutorud on ummistunud.	Kontrollige voolikute pistmikke ja kinnitage need kindlalt.Eemaldage äravoolutoru ummistus. Vajadusel võtke ühendust torulukksepaga.
Vahtu on liiga palju Liiga suure koguse või ebasobiva		pesuvahendi kasutamisel võib tekkida liigselt vahtu, mis võib põhjustada vee lekkimist.
Vesi ei sisene pesumasinasse või siseneb aeglaselt	Veevarustus ei ole piirkonnas küllaldane.•Veekraan ei ole täielikult avatud.•Vee sisselaskevoolik(ud) on keerdus.•Sisselaskevooliku(te) filter on ummistunud.	Kontrollige teisi majas olevaid kraane.Avage kraan täielikult.Kohendage voolikut.Kontrollige sisselaskevooliku filtrit.
Pesumasinas olev vesi ei voola välja või voolab välja aeglaselt	Äravooluvoolik on keerdus või ummistunud.Äravoolufilter on ummistunud.	Puhastage ja kohendage äravooluvoolikut.Puhastage äravoolufiltrit.

Sümptom Võimalik põhjus Lahendus
Pesumasin ei lähe käima	Elektrijuhe ei pruugi olla ühendatud või on • lahti tulnud.Majapidamise kaitsekorgid on läbi • põlenud, kaitselüliti on välja lülitunud või tekkinud on voolukatkestus.Veekraan pole lahti keeratud.	Veenduge, et pistik sobitub kindlalt pistikupessa.Lähtestage kaitselüliti või vahetage kaitsekorgid välja. Ärge suurendage kaitsekorkide võimsust.Kui probleemiks on vooluringi ülekoormus, laske see parandada kvalifitseeritud elektrikul.Keerake veekraan lahti.
Pesumasin ei tsentrifuugi	Kontrollige, kas uks on korralikult kinni.	Sulgege uks ja vajutage käivitamise/ peatamise nuppu. Pärast käivitamise/ peatamise nupu vajutamist võib kuluda mõni hetk, enne kui algab pesemine või tsentrifuugimine. Uks peab olema suletud, muidu ei hakka pesumasin tsentrifuugima.Lisage üks või kaks sarnast eset, et aidata pesu ühtlaselt jaotada. Paigutage pesu ümber, et tsentrifuug töötaks korralikult.
Uks ei avane Kui pesumasin on pesemist		alustanud, ei saa ust avada turvalisuse põhjustel. Kontrollige, kas ukse luku ikoon põleb. Ukse saate ohutult avada alles pärast selle ikooni kustumist.
Pesutsükli aeg pikeneb	Pesemise aeg võib erineda	sõltuvalt pesukogusest, veesurvest, veetemperatuurist ja teistest kasutustingimustest.Kui pesumasin tuvastab ebaühtlaselt jaotunud pesu või vahu eemaldamise programm töötab, siis pesemise aeg pikeneb.
Loputusvahendi ülevool	Liiga palju loputusvahendit võib põhjustada ülevoolu.	Järgige loputusvahendi suuniseid ja kasutage öiget kogust.Ärge ületage maksimaalse täitmise joont.
Liiga vara lisatud loputusvahend		Sulgege jaotussahtel aeglaselt.Ärge avage jaotussahtlit pesutsükli käigus.

	Võimalik põhjus Lahendus
	Veevarustus ei ole piirkonnas küllaldane.VEekraanid ei ole täielikult avatud.Vee sisselaskevoolik(ud) on keerdus.Sisselaskevooliku(te) filter on ummistunud.	Kontrollige teisi majas olevaid kraane.Avage kraan täielikult.Kohendage voolikut.Kontrollige sisselaskevooliku filtrit.
	Äravooluvoolik on keerdus või ummistunud.Äravoolufilter on ummistunud.	Puhastage ja kohendage äravooluvoolikut.Puhastage äravoolufiltrit.
	Pesukogus on liiga väike.Pesukogus pole ühtlaselt jaotunud.Seadmel on ebaühtlase jaotumise tuvastus·ja parandussüsteem. Kui panete pesumasi-nasse üksiku raske eseme (nt jalamati,hommikumantli vms), võib süsteem peatada tsentrifuugimise või katkestada koguni tsen-trifuugimistsükli.Kui pesu on tsükli lõppedes endiselt liiga ·märg, lisage väiksemaid esemeid, et jaotada pesukogus ühtlaselt, ja korrake tsentrifuugi-mistsüklit.	Lisage üks või kaks sarnast eset, et aidata pesu ühtlaselt jaotada.Paigutage pesu ümber, et tsentrifuug töötaks korralikult.
	Kas uks on avatud?	Sulgege uks täielikult.*Kui “dE” ei kao, helistage teeninduskeskusesse.
		Ühendage toitepistik pesast lahti ja helistage teeninduskeskusesse.
	Pesumasin on katkise ventiili tõttu liiga vett täis.	Sulgege veekraan.Ühendage toitepistik lahti.Helistage teeninduskeskusesse.
	Veetaseme anduri talitlushäire.
	Mootori ülekoormus
	Mootori ülekoormus
	Pesumasinat tabas voolukatkestus.	Taaskäivitage tsükkel.

Funktsioon SmartDiagnosis™ on saadaval vaid seadmete puhul, millel on vastav märge. Kui mobiiltelefonil on staatilist elektrit, ei pruugi funktsioon SmartDiagnosis™ toimida.

■Funktsiooni SmartDiagnosis™ kasutamine

• Kasutage seda funktsiooni vaid juhul, kui kõnekeskus on seda soovitanud. Ülekanne teeb faksiaparaadi sarnast heli, mida oskab tõlgendada vaid kõnekeskus.
• Funktsiooni SmartDiagnosis™ ei saa aktiveerida, kui pesumasin ei lähe tööle. Kui see juhtub, peab otsima tõrget ilma funktsioonita SmartDiagnosis™.

Kui teil esineb pesumasinaga probleeme, helistage klienditeenindusse. Järgige kõnekeskuse töötaja suuniseid ja nõudmisel tehke järgmist.

Vajutage toitenuppu, et lülitada pesumasin sisse. 1. Ärge vajutage ühtegi teist nuppu ega keerake programmi juhtketast.

Kui kõnekeskus palub teil seda teha, siis asetage 2. telefoni mikrofon toitenupu lähedale.

1. Vajutage ja hoidke nuppu Temp. (temperatuur) kolm sekundit all, hoides samal ajal telefoni mikrofoni toitenupu või ikooni kõrval.
2. Hoidke telefoni samas asendis, kuni heliülekanne on lõppenud. Selleks kulub umbes 17 sekundit ning ekraan loeb aega nullini.

Parima tulemuse saavutamiseks ärge liigutage telefoni heliülekande ajal.

• Kui kõnekeskuse töötajal ei õnnestu täpseid andmeid salvestada, võidakse teil paluda seda korrata. Ülekande ajal toitenupu vajutamine lülitab funktsiooni SmartDiagnosis™ välja.
• Kui aeg on pöördloetud nulli ja heliedastus on lõppenud, jätkake vestlust kõnekeskuse töötajaga, kes saab seejärel teid analüüsiks edastatud teabe põhjal juhendada.

Smart Diagnosis (nutikas diagnostika) on tõrkeotsingufunktsioon, mis on loodud täiendama, mitte asendama, traditsioonilist teeninduskõnede teel teostatavat tõrkeotsingumeetodit. Selle funktsiooni tõhusus sõltub erinevatest teguritest, sh, aga mitte ainult, konkreetse mobiiltelefoni levist, mida andmeedastusel kasutatakse, välisest mürast, mis võib andmeedastuse ajal kosta, ning selle ruumi akustikast, kus masin asub. Seetõttu ei garanteeri LG, et Smart Diagnosis teostab iga probleemi korral täpse tõrkeotsingu.

Garantiitingimused

Vanade seadmete kasutusest kõrvaldamine

Tootele kinnitatud läbikriipsutatud prügikasti sümbol osutab sellele, et tootele rakendub ELi direktiiv 2002/96/EÜ.

1. Kõik elektri- ja elektroonikaseadmed tuleb kõrvaldada kasutusest olmeprügist eraldi ning riigi või kohaliku omavalitsuse määratud spetsiaalsete kogumispunktide kaudu.

Vana seadme õigel moel kasutusest kõrvaldamine aitab vältida kahjulikke tagajärgi keskkonnale ja inimeste tervisele.

Täpsema teabe saamiseks selle kohta, kuidas vana seadet kasutusest kõrvaldada, pöörduge kohaliku omavalitsuse, jäätmekäitlusettevõtte või toote müünud kaupluse poole.

Garantii ei hõlma järgnevat.

Teenindusväljasõidud teie koju, et õpetada teile, kuidas toodet kasutada.

Kui toode on ühendatud teistsuguse toiteallikaga, kui on näidatud andmesildil.

Kui rikke põhjustab õnnetusjuhtum, hoolimatus, väärkasutus või loodusõnnetus.

Kui rikke põhjustavad teised tegurid kui tavaline kodukasutus või kasutamine vastavuses kasutusjuhendiga.

Toote kasutamise juhendamine või toote seadistuste muutmine.

Kui rikke põhjustavad kahjurid, nt rotid või prussakad.

Müra või vibratsioon, mida peetakse tavaliseks, nt vee äravoolu heli, tsentrifuugimise heli või hoiatusmärguanded.

Paigalduse korrigeerimine, näiteks toote loodimine või äravoolu kohandamine.

Tavaline hooldus, mida soovitatakse kasutusjuhendis.

- Võõrkehade/-ainete pesumasinast eemaldamine, sealhulgas pumbast ja sisselaskevooliku filtrist (nt väikesed kivid, naelad, rinnahoidjate traadid, nööbid jne).

Kaitsekorkide vahetamine või majapidamise juhtmete või torustiku parandamine.

Volitamata remonditööde korrigeerimine.

- Juhuslikud või tegevusest tulenevad isikliku vara kahjustused, mille on põhjustanud selle seadme võimalikud defektid.

- Kui seda toodet kasutatakse kaubanduslikul eesmärgil, siis garantii ei kehti.

(Näiteks: avalikud kohad, nagu avalikud tualetid, majutusasutused, treeningkeskused, ühiselamud)

Kui toode paigaldatakse väljapoole tavalist teeninduspiirkonda, katab toote omanik kõik transpordiga seotud kulud toote remondi või defektsete varuosade asendamise korral.

LG

Life's Good

KASUTUSJUHEND

PESUMASIN
