KASUTUSJUHEND ICP 360 IBERNA

Teie uus seadeldis on möeldud ainult kodus kasutamiseks.

Seadme parima kasutamise tagamiseks lugege tähelepanelikult läbi kasutusjuhendid, mis sisaldavad seadme kirjeldust ning soovitusi toidu hoidmise ja säilitamise kohta.

Hoidke käesoley käsiraamat alles edaspidiseks kasutamiseks.

1. Pakend

Pakendusmaterjal on 100% taaskäideldav ning sellel on taaskäitluse sümbol. Järgige selle kõrvaldamisel kohalikke eeskirju. Hoidke pakendusmaterjal (kilekotid, polüstüreendetailid jne) lastele kättesaamatus kohas, kuna need on potentsiaalne ohuallikas.

2. Jäätmekäitlus / kasutusest kõrvaldamine

Seade on valmistatud taaskäideldavast materjalist. Käesolev seade on märgistatud vastavalt Euroopa direktiivile 2002/96/EC elektri- ja elektroonikaseadmete jäätmete kohta.

Tagades käesoleva seadme öige jäätmekäitluse, aitate ära hoida võimalikud negatiivsed mõjud keskkonnale ning inimeste tervisele.

Seadmel või kaasasolevates dokumentides olev sümbol

tähendab seda, et kõnealust seadeldist ei tohi kohelda majapidamisjäätmena, vaid viia sobivasse elektri- ja elektroonikaseadmete kogumiskeskusse ümbertöötlemiseks. Kõrvaldades seadeldise kasutusest, muutke see kasutuskõlbmatuks toitekaabli äralõikamise teel ning eemaldades uksed ja riiulid nii, et lapsed ei saaks selle sees ronida. Kõrvaldage seadeldis kooskõlas kohalike jäätmekäitluseeskirjadega, viies selle vastavasse kogumiskeskusse; ärge jätke seadeldist järelvalveta isegi mitte mõneks päevaks, kuna see on võimalik ohuallikas lastele. Lisainformatsiooni saamiseks käesoleva seadme käitlemise, taaskasutamise ja ümbertöötlemise kohta pöörduge kompetentse kohaliku kontori,

ENNE SEADME KASUTAMIST

1. Pärast seadme lahtipakkimist kontrollige, et sel poleks kahjustusi ning et uks sulgub õigesti. Kõikidest kahjustustest tuleb teatada 24 tunni jooksul pärast seadme kohaletoimetamist.
2. Enne seadme sisselülitamist oodake vähemalt kaks tundi, et tagada külmutusagensi ringluse täistõhusus.
3. Veenduge, et paigalduse ja elektriühendused teeb kvalifitseeritud tehnik vastavalt tootja juhistele ning kooskõlas kohalike ohutuseeskirjadega.
4. Puhastage enne seadme kasutamist selle sisemus.

majapidamisjäätmete kogumisekeskuse või kaupluse poole, kust te seadeldise ostsite.

Informatsioon:

Käesolev seadeldis ei sisalda CFC-d (külmutusagensi ringlussüsteem sisaldab R134a-d) ega HFC-d (külmutusagensi ringlussüsteem sisaldab R600a-d) (vt nimeplaati seadme sees).

Isobutaaniga seadmed (R600a): isobutaan on looduslik gaas, millel ei ole keskkonnamõjusid, kuid mis on kergsüttiv. Seetõttu kontrollige, et külmutusagensi ringlussüsteemi torud oleksid kahjustusteta.

Vastavusdeklaratsioon

Käesolev seadeldis on möeldud toidu hoidmiseks ning on toodetud kooskõlas Euroopa määrusega (EÜ) nr. 1935/2004.

Käesolev toode on disainitud, toodetud ja märgistatud kooskõlas:

- madalpinge direktiivi 2006/95/EC ohutuseesmärkidega; - elektromagnetilise ühilduvuse direktiivi 2004/108/EC kaitsenõuetega.

Seadeldise elektriline ohutus on tagatud ainult juhul, kui see on ühendatud toimiva ja tunnustatud maandussüsteemiga.

Siinsed hoiatused on esitatud Teie ohutuse huvides. Veenduge, et saate köigest aru enne seadeldise paigaldamist

või kasutamist. Teie ohutus on ülimalt oluline.

Kui Teil tekib kahtlus möne tähenduse või siin esitatud hoiatuse suhtes, pöörduge klienditeeninduse poole.

Paigaldamine

• Käesolev seadeldis on raske. Selle liigutamisel tuleb olla ettevaatlik.
• Spetsifikatsioonide muutmine või seadme modifitseerimine ükskõik millisel moel on ohtlik. Kontrollige, et seadeldis ei seisa elektrikaabli peal. Kui elektrikaabel on kahjustatud, peavad tootja, teeninduse esindaja või teised sarnase väljaõppega spetsialistid selle ohu vältimiseks välja vahetama.
• Kõiki siinse seadeldise paigaldamiseks vajalikke elektritõid peab tegema kvalifitseeritud elektrik või mõni teine kompetentne isik.
• Detailid, mis kuumenevad, ei tohi olla kaitseta. Võimaluse korral peaks seadme tagakülg olema seina lähedal, kuid ventilatsiooni jaoks tuleb jätta küllaldane vahemaa, nii nagu on paigaldusjuhendites esitatud.
• Seadeldis peab pärast paigaldamist seisma 2 tundi, enne kui see sisse lülitatakse, et võimaldada külmutusagensil õigesti paigutuda.

HOIATUS: Hoidke ventilatsiooniavad seadme korpusel või sisseehitatud struktuuris takistusteta.

Laste ohutus

• Käesolev seadeldis ei ole ette nähtud kasutamiseks lastele või puudega isikutele, kui vastutav isik ei ole neid küllaldaselt juhendanud, et tagada nende oskus seadeldist ohutult kasutada.
• Lapsi tuleb juhendada, et nad seadmega ei mängiks.

Kasutamise ajal

• Käesolev seadeldis on ette nähtud ainult kodus kasutamiseks ning vaid söödavate toiduainete hoidmiseks.
• Külmutatud toiduaineid ei tohiks uuesti külmutada, kui nad on juba kord üles sulanud.
• Ärge pange sügavkülmikusse karboniseeritud või gaseeritud jooke.
• Pulgajäätised võivad tekitada „külmakahjustusi“, kui neid süüa kohe pärast sügavkülmikust võtmist.
• Ärge võtke sügavkülmikust asju välja, kui Teie käed on niisked / märjad, kuna see võib tekitada nahamarrastusi või külmakahjustusi.

Hooldamine ja puhastamine

- Enne igasuguste puhastamis- või hooldustööde tegemist lülitage seadeldis välja ja ühendage vooluvõrgust lahti.

- Ärge kasutage teravaid esemeid jääkihi või jää mahakraapimiseks. (Vt sulatamisjuhendeid).

HOIATUS: Ärge kasutage sulatamisprotsessi kiirendamiseks mehaanilisi seadmeid või teisi vahendeid peale nende, mida tootja on soovitanud.

HOIATUS: Ärge kasutage seadeldise toiduainete hoidmissektsioonides elektriseadmeid, kui neid pole soovitatud.

HOIATUS: Ärge kahjustage külmutusagensi ringlust.

Hooldamine

Käesolevat toodet peaks hooldama volitatud mehaanik ning kasutada tuleks ainult originaalosasid.

- Mitte mingil juhul ei tohiks Te ise üritada masinat remontida. Oskamatute isikute tehtud remonditööd võivad põhjustada vigastusi ja tõsiseid rikkeid. Pöörduge kohaliku teeninduskeskuse poole.

Seadme kasutamise löppemisel

• Enne vana TOOTE äraviskamist lülitage see välja ja ühendage vooluvõrgust lahti. Lõigake ära ja eemaldage kõik tarbetud pistikud.
• Veenduge, et uks ei saaks kinni kiiluda (parim on see ära võtta), hoolimata sellest, kas seda saab või mitte seest lahti lükata.

TOODE VÕIB OLLA LASTE JAOKS SURMA PÕHJUSTAV MÄNGUASI

TÄHELEPANU: Seadeldise funktsioneerimisaja löppedes tuleb see kasutusest körvaldada vastavalt elektri- ja elektroonikaseadmete jääkide direktiivile (vt allpool). Teil olev seadeldis sisaldab R600a külmutusagensit ja kergsüttivat gaasi isolatsioonivahu sees.

Palun lugege siinsed juhendid enne seadme kasutamist tähelepanelikult läbi ja hoidke need edaspidiseks kasutamiseks alles.

2. ŌIGE ASUKOHA VALIMINE

Hea ventilatsioon

Külmiku ümber on vajalik hea ventilatsioon kuumuse hajutamiseks, külmutamise suure töhususe ning madala voolutarbe tagamiseks. Sel eesmärgil peaks külmiku ümber olema piisavalt vaba ruumi. Külmiku tagakülg peaks olema vähemalt 100 mm seinast kaugemal, külgedel olema vähemalt 100 mm ning külmiku kohal mitte vähem kui 200 mm vaba ruumi. Vaba ruumi tuleks jätta külmiku uste juurde 160° ulatuses.

Toiteallikas

Külmik kasutab ainult ühefaasilist (220-240) V\~ / 50 Hz; 230 V \~ / 60 Hz vahelduvvoolu toidet. Kui piirkonna tarbija juures on voolukõikumine nii suur, et pinge ületab eeltoodud vahemikku, paigaldage ohutuse tagamiseks külmiku külge automaatne vahelduvvoolu pingeregulaator. Külmiku pistikupesa peab olema eraldi teiste elektriseadmete omadest. Külmiku pistik peab sobima maandusega pistikupesaga.

Toitekaabel

Kaablit ei tohi kasutamise ajal pikendada ega kokku kerida. Lisaks sellele on keelatud kaablit hoida külmiku taga asuva kompressori lähedal, mille temperatuur on töötamise ajal küllaltki kõrge. Sellega kokku puutumine võib muuta isolatsiooni kasutuks või põhjustada voolulekkeid.

Kaitsmine niiskuse eest

Vältige külmiku asetamist kohta, kus on suur niiskus, et ära hoida metalldetailide roostetamisvõimalust. Lisaks sellele ei tohi külmikut pritsida veega, vastasel korral muutub isolatsioon puudulikuks ja tekib vooluleke.

Kaitsmine kuumuse eest

Külmik peab olema eemal igasugustest soojusallikatest ja otsest päikesevalgust.

Stabiilne paigaldus

Põrand, millele külmik asetatakse, peab olema tasane ja tugev.

Külmikut ei tohi asetada ühegi pehme materjali peale, näiteks vahtplastiku jne peale. Kui külmik ei ole loodis, reguleerige kruvid sobivalt. Külmikut ei tohi asetada ühegi eseme lähedusse, mis vöib tekitada kajasignaale.

Ohtlikest ainetest eemal hoidmine

Külmiku asetamine mis tahes lenduvate või kergsüttivate ainete, nagu näiteks gaas, bensiin, alkohol, lakk ja banaaniõli, lähedusse on ebasoovitav. Eelnimetatud aineid ei tohi hoida külmikus.

Liigutamine

Paigaldamisel ja liigutamisel ei tohi külmikut asetada horisontaalselt või kallutada rohkem kui 45° või seada tagurpidi.

3. ETTEVAATUSABINÕUD

• Toidus sisalduv või uste avamisel külmikusse sattuv vesi võib moodustada külmiku sisse jääkihi. Kui jää on paks, võib see külmiku toimet nõrgendada, kui aga kiht on 2 mm paksune, peate külmiku sulatama.
• Sügavkülmakambri sulatamine toimub manuaalselt. Enne sulatamist võtke toiduained, jääsahtel ning riiul ajutiselt külmakambrist välja, seejärel seadke temperatuurinupp asendisse „0“ (mille juures kompressor lakkab töötamast) ning jätke uks lahti seniks, kuni jää ja härmatis täielikult külmakabri põhja ära sulavad, seejärel pühkige vesi pehme lapiga ära. Sulatamise kiirendamiseks võite külmkambrisse panna anuma sooja veega (umbes 50°C) ning ärge unustage pärast sulatamist seada temperatuurinupp algasendisse tagasi.
• Külmkambri otsene soojendamine sulatamise ajal kuuma vee või fööniga ei ole soovitatav, kuna see võib sisemist pinnakihti deformeerida.
• Samuti pole soovitatav jää ja jääkihi kraapimine või karpide külge kokku külmunud toiduainete eemaldamine terava eseme või puitlabidatega, et mitte kahjustada kapi sisepinda või aurusti pinda.
• Kui seadme toitekaabel kahjustub, tuleb see välja vahetada ainult tootja nimetatud teeninduses, kuna seejuures on vajalikud spetsiaalsed tööriistad.

4. KORRASHOID JA HOOLDUS

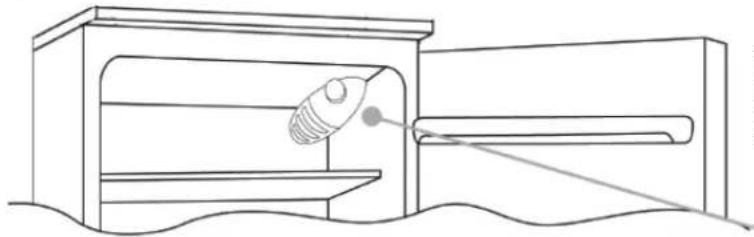

Lampide vahetamine

Lampide vahetamisel toimige järgmiselt:

• Ühendage seadeldis vooluvõrgust lahti.
• Vajutage lambikatte külgedel olevaid nagasid ning eemaldage kate.
• Vahetage lamp uue vastu, maksimaalne lambi võimsuse (W) väärtus on esitatud seadme siseküljel lamb kõrval.
• Asetage lambikate tagasi ning oodake 5 minutit enne seadme uuesti vooluvõrku ühendamist.

5. VEAOTSINGUD

1. KUI KÜLMIK EI TÖÖTA

Kontrollige toitekatkestuse puudumist.

Kontrollige, kas toitepistik on pistikupesasse ühendatud.

Kontrollige, ega kaitse pole läbi põlenud.

2. KUI KÜLMIK KÜLMUTAB LIIGSELT

Temperatuurinupp võib olla seatud liiga kõrgele väärtusele.

Kui asetate rohkelt niiskust sisaldavad toiduained otse jahutusõhu avade alla, külmuvad need kergesti. See ei tähenda riket.

Toiduained võivad olla liiga tihedalt kokku pakitud, mis tõkestab jahutusõhu voolu.

Te võite olla paigutanud külmikusse midagi sooja või liiga palju toiduaineid.

Uksetihendid võivad olla kahjustatud.

Külmik pole ventileeritud.

Külmiku ja teiste pindade vaheline kaugus vahetult mölemal pool ja külmiku kohal võib olla ebapiisav.

Kontrollige, et äravoolutoru ja äravooluvoolik pole ummistunud.

Kontrollige, kas sulatusvee pann on õigesti paigaldatud.

5. KUI KONDENSVESI TEKIB VÄLJAPOOLE KÜLMIKUT

Kondensvesi võib moodustuda väljapoole külmikut siis, kui niiskus on kõrge, näiteks märjal aastaajal. See on samasugune efekt, kui jahutatud vee klaasi kallamisel tekkiv kondensvee teke. See ei tähenda riket, pühkige kondensvesi kuiva lapiga ära.

6. KUI KULETE VEE VOOLAMISE HELI

Vee voolamise heli on külmutusagensi voolamine. See ei tähenda riket.

7. KUI KÜLMIKU KÜLGPANEEL MUUTUB SOOJAKS

Külmiku külgpaneel muutub soojaks, kui ust avatakse või suletakse sageli; seadme käivitamisel ning kui seadeldis töötab suvel, mil ümbritsev temperatuur on kõrge. Sellisel juhul ärge puutuge paneeli, soojenemine toimub soojuse hajumise tõttu külmiku sisemusest ning ei tähenda, et midagi oleks külmikuga valesti.

6.TEHNILISED ANDMED

* Üksikasjalikke tehnilisi andmeid vaadake külmiku tagaküljel olevalt nimeplaadilt.
* Andmeid võidakse ilma eelneva etteteatamiseta muuta.

COMBI

Oodake vähemalt kaks tundi enne seadme sisselülitamist, et tagada külmutusagensi ringluse täielik töhusus.

JUHTIMISPANEEL

Seadme juhtimise termostaadikarp asub külmutuskambri sees üleval paremal. Selleks et kontrollida, kas seadeldis töötab, veenduge et termostaadinupp on seatud asendisse OE0•.

SULATAMINE JA KÜLMUTAMINE

Nimeplaadil on esitatud toiduainete maksimumkogus, mida võib külmutada (vt joonist 2).

Külmutamine on tagatud nupu igasuguse seadega.

(Joonis 2)

Selle toote puhul toimub külmiku sulatamine automaatselt.

Kontrollige, et vee väljavooluava oleks alati puhas. Kontrollige, et toiduained ei puutuks kokku külmiku tagavõi külgseintega.

Väike kogus jääd või veepiisad tagaseinal külmiku töötamise ajal on normaalne.

Soovitame külmikut sulatada siis, kui jääkiht on rohkem kui 3 mm paksune.

NB! See on nimeplaat. Kui rikete puhul tekib vajadus pöörduda meie teenindusosakonna poole, ärge unustage esitada neile nimeplaadil toodud andmeid.

Tähtis: kui toatemperatuur on väga körge, vöib seadeldis pidevalt töötada ning külmiku tagaseinale koguneb jääkiht. Sellisel juhul keerake nupp madalama seade peale (1-2).

3 2 1

UKSE AVANEMISPOOLE VAHETAMINE

Selleks et vahetada ukse avanemispoolt, järgige juhiseid Teil oleva toote sisestus- ja hingetüübi kohta.

Asetage ja kallutage külmik 45° nurga alla, kuna tegutseda on vaja seadme põhja all.

1 45°

Eemaldage alumine hing, keerates kruvid, tüüblid ja seibid lahti ning võtke alumine uks eest ära.

Eemaldage keskmine kruvi ning võtke ülemine uks ära.

Eemaldage korgid (A) ja (B), keerake kruvid lahti ning eemaldage osaliselt paneel.

(A) (B)

Keerake parempoolne hing lahti.

Enne hinge vasakule küljele paigaldamist pöörake selle suund ümber.

Eemaldage vasakpoolne tüübel ja asetage see ukse paremale poolele.

Pange hinged taas kokku vastupidises järjekorras joonistele 1→2→3.

8 ③ ② ①
