AM2442FX - Mezclador PHONIC - Manual de uso y guía de instrucciones gratis

Tipo de producto	Mezclador de audio analógico
Modelo	AM2442FX
Marca	Phonic
Número de canales	24 (16 mono + 4 estéreo)
Efectos integrados	Sí, DSP de 24 bits con 16 preajustes
Ecualización	EQ de 3 bandas por canal
Alimentación fantasma	+48V
Dimensiones (An x Pr x Al)	Aprox. 640 x 500 x 160 mm
Peso	Aprox. 12 kg
Fuente de alimentación	CA 100-240 V, 50/60 Hz
Consumo de energía	60 W
Funciones principales	Mezcla, enrutamiento, procesamiento de efectos, monitoreo
Conectores de entrada	XLR, TRS de 1/4", RCA
Conectores de salida	XLR, TRS de 1/4", RCA
Refrigeración	Ventilador interno
Instrucciones de limpieza	Limpie con un paño seco, evite líquidos
Características de seguridad	Protección contra sobrecarga, conexión a tierra
Disponibilidad de piezas de repuesto	Comuníquese con los centros de servicio autorizados
Reparabilidad	Reparable por un técnico calificado
Accesorios incluidos	Cable de alimentación, manual de usuario

Preguntas frecuentes - AM2442FX PHONIC

¿Cómo conecto un micrófono al AM2442FX?

Use un cable XLR para conectar su micrófono a uno de los canales de entrada mono. Asegúrese de que la alimentación fantasma (+48 V) esté activada si usa un micrófono de condensador.

¿Cómo aplico efectos integrados a un canal?

Presione el botón FX en el canal deseado, luego seleccione un efecto desde la sección de control DSP. Ajuste el nivel de envío FX al gusto.

¿Cuál es el número máximo de entradas que puedo usar simultáneamente?

El AM2442FX tiene 24 canales de entrada: 16 mono (con XLR y TRS de 1/4") y 4 estéreo (con RCA y TRS de 1/4"). Puede usar todos simultáneamente.

¿Cómo configuro una mezcla de monitoreo?

Use los envíos AUX (AUX1 y AUX2) para crear una mezcla separada para monitores. Conecte las salidas AUX a sus altavoces o amplificadores de monitoreo.

¿Por qué no hay sonido en las salidas principales?

Verifique que los faders de mezcla principal y los faders de canal no estén al mínimo. Asegúrese de que los altavoces estén encendidos y conectados correctamente. También verifique que los botones de silencio no estén activados.

¿Puedo grabar directamente desde el mezclador?

Sí, use las salidas de grabación RCA (Tape Out) para conectar a un dispositivo de grabación. Alternativamente, use las salidas XLR principales con adaptadores adecuados.

¿Cómo limpio el mezclador?

Desconecte la alimentación y use un paño suave y seco para limpiar la superficie. Evite usar líquidos o aerosoles, ya que pueden dañar los componentes internos.

¿Qué tipo de ecualización tiene cada canal?

Cada canal cuenta con un ecualizador de 3 bandas con frecuencias fijas: baja (80 Hz), media (2.5 kHz) y alta (12 kHz). Aumente o corte ±15 dB.

¿Cómo soluciono un ruido de zumbido?

Asegúrese de que todos los cables estén debidamente blindados y conectados. Evite tender cables de audio paralelos a cables de alimentación. Verifique la conexión a tierra del mezclador y del equipo conectado.

¿Puedo usar el mezclador con una computadora?

El AM2442FX no tiene una interfaz USB incorporada. Necesitará una interfaz de audio externa para conectar las salidas del mezclador a su computadora.

MANUAL DE USUARIO AM2442FX PHONIC

User's Manual
Manual del Usuario

AM 2442FX

AM 3242FX

ANALOG MIXERS

MIXERS COMPACTAS

ENGLISH ......I

ESPAÑOL....II

APPENDIX ....III

USER'S MANUAL

CONTENTS

INTRODUCTION 1

FEATURES 1

GETTING STARTED 1

ENTRADAS Y SALIDAS 2

ESPECIFICACIONES 8

APÉNDICE

TABLA DE EFECTOS DIGITALES 1

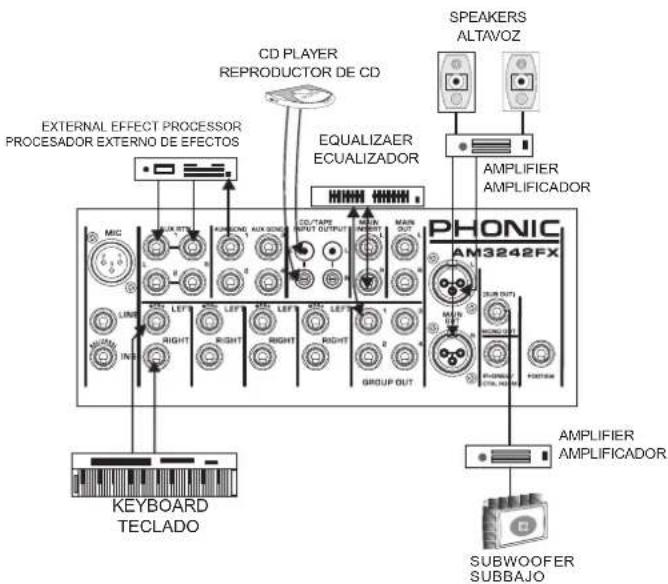

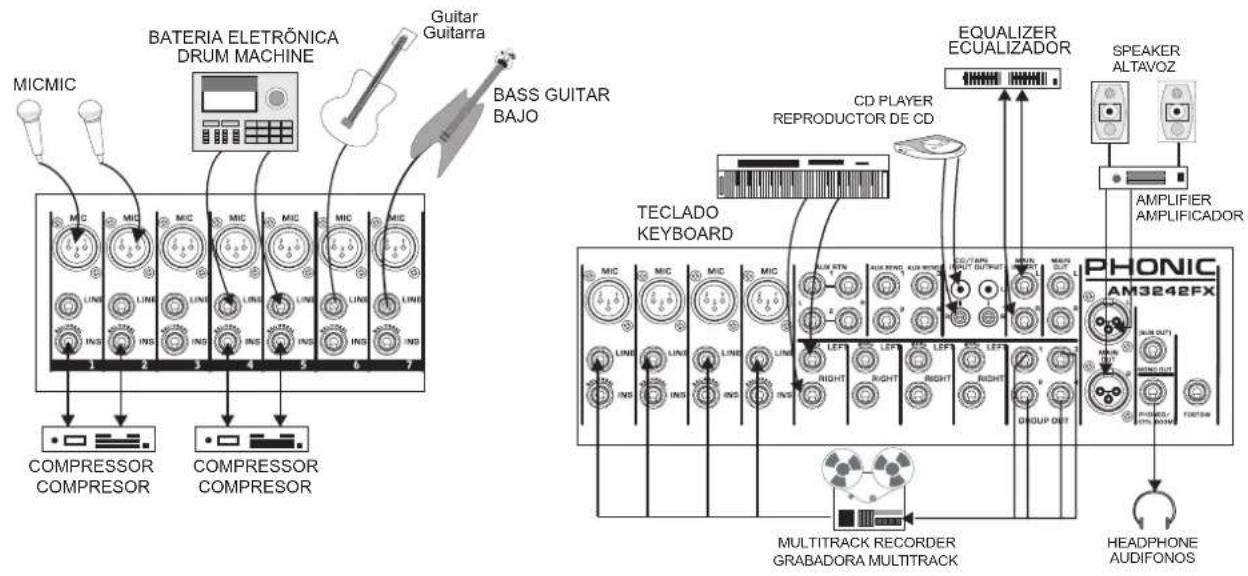

APLICACIÓN 2

DIMENSIONES 3

DIAGRAMAS DE BLOQUE 4

Phonic se reserva el derecho de mejorar o alterar cualquier información provista dentro de este documento sin previo aviso.

INSTRUCCIONES DE SEGURIDAD

1. Lea estas instrucciones antes de operar este aparato.

2. Mantenga este instructivo para futuras referencias.

3. Preste atención a todas las advertencias para asegurar una operación adecuada.

4. Siga todas las instrucciones indicadas en este instructivo.

5. No utilize este aparato cerca del agua o en lugares donde se puedan dar condensaciones.

6. Limpie solamente con lienzos secos. No utilice aerosol ni limpiadores líquidos. Desconecte este aparato antes de limpiarlo.

7. No bloque ninguna de las aberturas de ventilación. Instale según las instrucciones del fabricante.

8. No lo instale cerca de cualquier fuente de calor como radiadores, registros de calor, estufas, u otro aparato (incluyendo amplificadores) que produzcan calor.

9. No deshaga la opción de seguridad del plug polarizado o aterrizado. Una clavija polarizada tiene dos cuchillas una más grade que la otra. Una clavija del tipo polarizado tiene dos cuchillas y un diente.

La cuchilla más ancha o el tercer diente esta incluido para su seguridad. Si esta clavija no se acomoda en su toma corriente, consulte un electricista para que cambie el toma corriente obsoleto.

1. Proteja el cable de electricidad de ser pisado o picado particularmente en la clavija, los receptaculos y en el punto donde estos salgan del aparato. No pise los cables de alimentación de AC.

2. Utilice solamente accesorios o demás cosas especificadas por el fabricante.

3. Transporte solamente con un carro, pedestal, tripie

abrazaderas o mesas espedicifadas por el fabricante, o incluidas con el aparato. Si se utiliza un carro, tenga precaución cuando mueva el carro con el aparato para evitar lesicio de cualquier tipo.

1. Desconecte este aparato durante tormentas eléctricas o cuando no se ocupe en periodos largos de tiempo.

2. Refiera todo el servicio al personal calificado. Se requiere de servicio cuando el aparato a sido dañado en cualquier manera, por ejemplo cuando el cable de alimentación de voltaje o la clavija han sido dañados, si se ha derramado líquido o si algun objeto a caído en el aparato, o si el aparato ha sido expuesto a la lluvia o a la humedad, no funcione normalmente o si ha sufrido una caída.

PRECAUCION

RIESGO DE SHOCK ELECTRICO NO ABRIR

PRECAUCION: PARA REDUCIR EL RIESGO DE SHOCK ELECTRICO NO REMUEVA LA TAPA (O LA CUBIERTA) NO HAY REFACCIONES DENTRO MANDE A SERVICIO CON EL PERSONAL CALIFICADO

El simbolo con una flecha encerrado en un triangulo equilátero, es para alertar al usuario de la presencia de "voltaje peligroso" no aislado dentro del chasis del producto que pudiera ser de magnitud suficiente para constituir un riesgo de shock eléctrico a las personas.

El punto de exclamación dentro de un triangulo equilátero es para alertar al usuario de la presencia de instrucciones importantes de operación y mantenimiento (servicio) en la literatura que acompaña el equipo.

ADVERTENCIA: Para reducir el riesgo de shock o fuego eléctrico no exponga este aparato a la lluvia o a la humedad.

PRECAUCION: No use controles, ajustes, no realice procedimientos diferentes a los especificados, esto puede resultar en una peligrosa exposición a la radiación.

PHONIC

INTRODUCCION

Queremos felicitarle por su compra de las mezcladoras AM2442FX o AM3242FX elegantes de 24 y 32 entradas con 16 y 24 canales de mic/línea balanceados y 4 canales de línea estéreo, combinadas con muchas características para hacer una mezcladora versátil y útil. Una nueva línea de mezcladoras, la serie AM da una impresionante línea de productos. Las mezcladoras AM incluyen características populares que van más allá de las regulares, como el Procesador de Efectos Digitales con 16 programas, procesado por un poderoso DSP a 34/40 bits. Con rangos de ganancia completos, baja distorsión y un increíble rango dinámico, las mezcladoras AM tienen mucho para impresionarle.

Nosotros sabemos que está impaciente por sacar la mezcladora y conectar todo que seguramente es su única prioridad en estos momentos - pero antes de hacerlo, le pedimos encarecidamente darle un vistazo a este manual. Dentro encontrará hechos importantes con imágenes de la configuración, uso y aplicaciones de su nueva mezcladora. Si usted resulta ser de esas personas que se niega totalmente a leer los manuales, entonces solo le pediremos que lea la sección de Configuración Rápida. Después de que le dé un vistazo o lea todo el manual (le felicitamos si lee todo el manual), por favor guárdalo en un lugar donde pueda encontrarlo fácilmente, esto por que puede suceder que no recuerde algo de la primera vez que leyó este documento.

CARCATERISTICAS

• Diseño de preamp de calidad de audiofilo
• DFX, procesador digital multi-efecto a 32/40-bits con 16 programas
• 16 o 24 canales de micrófono/línea con inserts
• EQ de 3 bandas con barrido en medias
• Filtro de corte bajo a 75Hz en cada canal mono
• 4 buses de mezcla de envío AUX
  ● AUX 1 & 2 con selector pre/post
• 4 subgrupos y salida mono adicional con filtro paso bajo barrible para aplicaciones de subwoofer
• LEDs de indicación de Recorte (Clip) y de nivel de ganancia más selectores MUTE para cada canal
• Salidas de mezcla principal balanceada con conectores XLR y 1/4" TRS, salida de audífonos/control room y salidas estéreo de Tape
• Funciones de Solo-In-Place y Pre-Fader-Listen además de una sección con muchas funciones de talkback
• Selector de Standby que cancela (mute) todos los canales durante pausas mientras que se provee de música de fondo vía las entradas de CD/TAPE

INICIANDO

Configuración Rápida

1. Asegúresee de que la mezcladora esté completamente apagada. Para asegurarse de eso, el cable de AC no debe de estar conectado a la unidad.
2. Todos los faders y todos los controles deben de estar en el nivel más bajo para asegurar que ningún audio sea enviado a las salidas cuando se prenda el equipo. Todos los niveles pueden ser modificados a niveles aceptables después de que se encienda el equipo utilizando las instrucciones de configuración de canal.
3. Conecte todo el equipo necesario en las varias salidas de la mezcladora. Esto puede incluir amplificadores, altavoces, monitores, procesadores de señal y/o dispositivos de grabación.
4. Conecte el cable de AC suministrado al conector en el dorso de la mezcladora AM y a una tomacorriente de voltaje compatible.
5. Apaggue la unidad y siga las instrucciones de configuración de canal para obtener lo mejor de su mezcladora.

Configuración de canal

1. Para asegurar que se seleccionó el nivel correcto de audio del canal de entrada, cada uno de los controles de nivel de entrada de la mezcladora deberán estar en su mínima posición (que deberá ser la marca -∞).
2. Coloque el control del nivel de canal que desea ajustar a la posición de 0dB.
3. Asegúrese de que el canal tenga un nivel similar de señal igual al que se utilizará en modo común. Por ejemplo, si el canal está utilizando un micrófono, entonces deberá hablar o cantar al mismo nivel que el cantante normalmente lo haría durante una presentación; si una guitarra es conectada dentro del canal, entonces la guitarra deberá ser tocada al nivel que generalmente deberá ser (y así). Esto asegura que los niveles están completamente precisos y evita tener que reiniciarlos después.
4. Presiona el selector SOLO del canal que desea ajustar. Deberá poder ya ver la señal del canal en el medidor de nivel.
5. Active el botón Solo/PFL que está debajo del medidor de nivel, permitiéndole así ver la señal pre-fader del canal.
6. Ajuste el nivel de ganancia de canal seleccionado de tal manera que el medidor de nivel indique un nivel alrededor de los 0dB.
7. Este canal ya está listo para ser utilizado, puede dejar de hacer la señal de prueba.
8. Puede repetir el mismo proceso para otros canales.

ENTRADAS Y SALIDAS

Canales de Entrada Mono

Se tienen 16 y 24 canales mono en la AM2442FX y AM3242FX respectivamente. Para continuar, encontrará detalles en cómo estos canales funcionan, cómo hacer una conexión, cómo ajustar los diferentes controles y cómo asegurarse de obtener lo más de su mezcladora.

1. Entradas de Micrófono

Estos jacks aceptan entradas típicas XLR a 3 pins para señales balanceadas y desbalanceadas. Pueden ser utilizadas con micrófonos- profesionales de condensador, dinámicos o ribbon- con conectores estándar XLR machos y, tienen pre-amplificadores de bajo ruido, que sirven para reproducción cristalina del audio.

NOTA. Cuando estas entradas se utilizan con micrófonos de condensador, deberá activarse la fuente fantasma. Sin embargo, cuando la fuente fantasma está activada, no deberá de conectarse micrófonos de un extremo (desbalanceados) y los instrumentos no deberán ser conectados a las entradas de micrófono.

2. Entradas de Línea

Esta entrada acepta entradas típicas 1/4" TRS o TS, para señales balanceadas o desbalanceadas. Hay varias de estas entradas dependiendo de la mezcladora que está usando. Pueden utilizarse con un amplio rango de equipos de nivel de línea como teclados, cajas de ritmos, guitarras eléctricas y una gran variedad de instrumentos electrónicos.

3. Puntos de Insert

Localizado en todos los canales mono, el uso principal de estos jacks TRS es para agregar dispositivos externos, como procesadores dinámicos o ecualizadores, al canal correspondiente de entrada mono. Esto requerirá de un cable Y que pueda enviar y recibir señales de mezcladora desde y a un procesador externo.

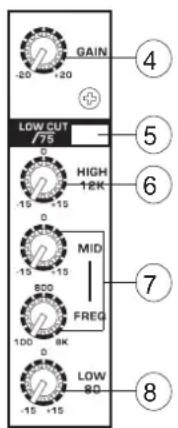

4. Control de Ganancia

Controla la sensibilidad de la señal de entrada del canal de Línea y de Micrófono de los canales mono. La ganancia deberá ajustarse a un nivel que permita el máximo uso del audio, mientras que se mantenga la calidad de la alimentación. Esto puede lograrse al ajustarlas a un nivel ligeramente por debajo del cual se active el indicador de pico.

5. Filtro de Corte Bajo

Localizado en todos los canales mono, este botón activará un filtro de paso alto que reducirá todas las frecuencias debajo de los 75 Hz a 18 dB por octava, ayudando a remover cualquier ruido desagradable o vibraciones de piso. Los canales estéreo no presentan este filtro de corte bajo.

6. Control de Frecuencias Agudas

Utiliza este control para dar un realce tipo Shelving o recorte de ±15 dB a los sonidos de altas frecuencias (12 kHz). Esto ajustará la cantidad de agudos incluidos en el audio del canal, agregando fortaleza y sonido cristalino a las guitarras, metales y sintetizadores.

7. Control de Frecuencias Medias

Este control se utiliza para proveer un refuerzo estilo pico y recorte del nivel de las frecuencias medias (2.5kHz) en un rango de ±15 dB. Las mezcladoras AM también proporcionan un control del barrido, permitiendole seleccionar una frecuencia de centro entre 100 Hz y 8 kHz. Cambiar las frecuencias medias del la alimentación del audio puede ser difícil si se utiliza en una mezcla de audio profesional, debido a que usualmente es más deseable recortar los sonidos de frecuencias medias en vez de reforzarlas, reforzar los sonidos medios disparara los sonidos estridentes en las voces y en los instrumentos en el audio.

8. Control de Frecuencias Graves

Utiliza este control para dar un realce tipo Shelving o un recorte de ±15dB a los sonidos de frecuencias bajas (80Hz). Esto ajustará la cantidad de bajos incluidos en el audio del canal y ofrecerá mas calidez y punch a las baterías y a los bajos.

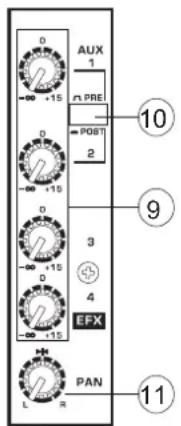

9. Controles AUX

Estos cuatro controles AUX alteran el nivel de la señal que es enviado a los buses de mezcla AUX 1 y 4, cuya señal es adecuada para conectar monitores de escenario, permitiendo así a los artistas escuchar su música mientras es reproducida. Los AUX 1 y 2 tienen un selector Pre/Post, el cual alterna la alimentación a bus de mezcla entre señal pre fader o post fader. El AUX 3 por otro lado, actúa como un envío de EFX, cuya señal puede ser utilizada con procesadores de señal externo (la cual puede ser regresada a la mezcladora vía retorno AUX), o simplemente como una salida Auxiliar. Ambos controles AUX 3 (EFX) y AUX 4 son post fader y son enviados directamente a las salidas correspondientes.

Este selector permite a los usuarios cambiar la señal enviada a las mezclas AUX 1 y 2 desde los canales de entrada correspondientes entre una señal pre fader o post fader. Presionándolo la señal será post-fader, liberándolo la señal será pre-fader.

11. Control de Paneo

Alterna el grado o nivel de la señal de audio mono que los canales izquierdo y derecho de la mezcla principal deberán de recibir.

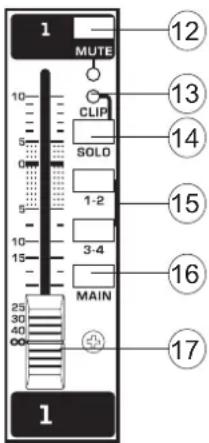

12. Botón Mute e Indicador

Presionando el botón Mute, cortará la alimentación de la mezcla principal de señal de canales correspondientes. Si el selector pre/post AUX es colocado en la posición post, las señales AUX 1 y 2 también serán recortadas. Activando el selector Mute a un canal de entrada será acompañado de un indicador LED.

13. LED de Clip

Este indicador LED se iluminará cuando el canal alcance altos picos, ligeramente antes de que la señal sea recortada dinámicamente. Es mejor ajustar el nivel del canal de tal manera que se asegure que el indicador de Clip no se ilumine. Esto asegurará un mayor rango dinámico en el audio. Este indicador

también funciona como indicador SOLO, cuando el botón SOLO es activado.

14. Botón Solo

El botón Solo es presionando para permitir que la señal del canal correspondiente sea enviada a la mezcla de Control Room/Audífonos (pre o post fader dependiendo de las propiedades seleccionadas por el botón Solo/PFL ubicado debajo del medidor de nivel), para ser utilizado ya sea con audífonos o monitores de estudio. Este selector permite un fácil aislamiento de las señales individuales del canal, permitiendo un ajuste más sencillo de la ganancia de entrada o de rastreo de audio por los ingenieros de sonido. Cuando el selector de solo no está activado, el indicador LED funcionará entonces como indicador de Clip, iluminándose cuando la señal alcanza picos altos.

15. Botones 1-2 y 3-4

Estos dos botones permite a los usuarios a rutear la señal de canal a sus respectivos subgrupos. Se tiene de un total de 4 subgrupos. Si los usuarios quieren enviar la señal del canal a uno de ellos, digamos al sub 1 pero no al sub 2, simplemente utiliza el paneo del canal (colocándolo completamente a la izquierda) para lograr esto.

16. Botón Main

Presionando este botón envia la señal del canal correspondiente a la mezcla principal.

17. Fader de Canal

Este control alterará el nivel de la señal que es enviada desde el canal correspondiente a los buses de mezcla.

Canales de Entrada Estéreo

Los canales Estéreo difieren ligeramente de los canales mono en sus controles y conexiones. A continuación encontrará una descripción de las diferencias y para qué son buenos estos canales.

18. Entradas Estéreo

Las mezcladoras AM tienen 4 canales de entrada estéreo, cuyas entradas difieren ligeramente de los canales mono. Las dos entradas 1/4" TRS son para agregar

diferentes dispositivos estéreos de entrada de nivel de línea, como teclados o cajas de ritmos. Si desea utilizar un dispositivo monoaural en una entrada de retorno estéreo, simplemente conecte el jack 1/4" de dispositivo a la entrada izquierda (mono) estéreo y deja la entrada derecha sin conexión. La señal será copiada al canal derecho gracias a la magia de la normalización.

19. Ecualizador de 4 Bandas

Los canales estéreo en las mezcladoras AM tienen un ecualizador casi idéntico a los de los canales mono; sin embargo, en lugar de un control de medios y control de barrido, se tienen controles de Medio-Alto y de Medio-Bajo. Estos dan un control estilo pico de refuerzo y recorte a las frecuencias medias, mientras que las frecuencias están a 3kHz y 800Hz para Medio-Alto y Medio Bajo respectivamente.

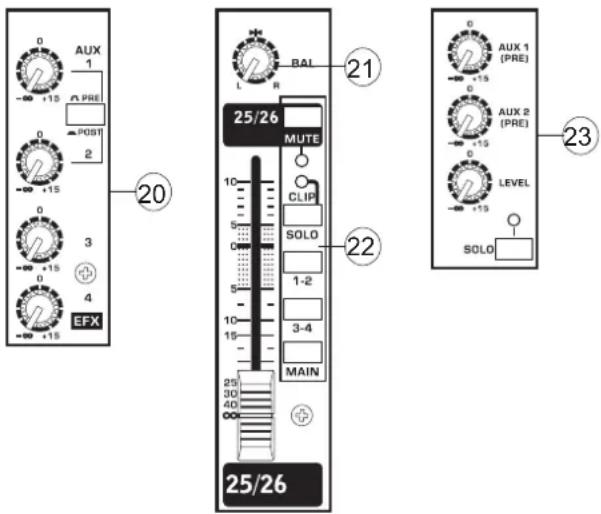

20. Controles AUX

Los controles AUX en los canales estéreo son los mismos que los de los canales mono, sin embargo, debido a que las mezclas AUX siempre son mono, cualquier señal estéreo será mezclada en señal mono antes de ser enviada a la mezcla AUX correspondiente.

21. Control de Balance

Este control giratorio alterna el grado o nivel de audio que el lado izquierdo o derecho de la mezcla principal deberá de recibir. Ajustando este control, atenuará la señal de audio izquierda o derecha de canal correspondiente.

22. Botones de Mute y Ruteo

Los botones Mute, Main, 1-2 y 3-4 en los canales estéreo no difieren en la operación de los canales mono. Sin embargo, es importante asegurarse de que cuando los botones 1-2 y/o 3-4 están presionados, el control de Balance esté a la mitad, así se asegurará de que la señal estéreo permanecerá una señal estéreo.

23. Canales Estéreo 21/22 y 23/24 (solo en AM2442FX)

Canales Estéreo 29/30 y 31/32 (solo en AM3242FX)

Los 2 canales estéreo finales en ambas mezcladoras AM tienen controles simplificados. Aquí encontrará dos envíos AUX (permanentemente cableados como pre-fader, útil para monitoreo), un control de nivel y un botón Solo. Debido a que no se tienen ningún selector de ruteo, la señal es enviada permanentemente a la mezcla Principal (y mezclas AUX apropiadas).

Subgrupos

Los subgrupos en las mezcladoras AM permitirán a los usuarios crear mezclas mono o estéreo de múltiples canales de entrada y controlarlas con un solo fader. Es también muy común utilizar las salidas de Grupo como salidas-tape para conectar con grabadoras de multi-pista.

24. Botones Solo

El botón solo permite a la señal de Grupo ser enviada pre o post fader (dependiendo de lo seleccionado en SOLO/PFL) a la mezcla de Control Room/Phones, permitiendo a los usuarios ser capaces de monitorear la señales de subgrupo. Cuando se active, el indicador LED de Solo será activado.

25. Botones Izquierdo/Derecho

Los controles de grupo también tienen botones individuales izquierdo y derecho, los cuales le ayudan a enviar las diferentes señales de Grupo a la mezcla principal izquierda y derecha. Esto puede ser útil cuando se quiere combinar las diferentes señales y controlar sus niveles de entrada simultáneamente, y de ahí enviarlas a la señal de Main L/R (ej. cuando múltiples entradas son utilizadas para, digamos, batería, podrá combinarlas para ser controladas más sencillamente con un solo fader).

26. Faders

Estos cuatro faders son el control final de nivel para las alimentaciones de audio de Grupo 1 a 4, enviadas a las salidas de Grupo correspondientes en la parte posterior de las mezcladoras AM para alimentar a dispositivos externos como procesadores de efecto y, más comunmente grabadoras de multi-pista. La mezcla de Grupo puede ser alimentada por una señal desde varios canales mono y estéreo, así como de la señal de EFX, dependiendo de sus selecciones. Cuando están completamente hacia arriba proveerán de 10 dB de ganancia a la señal, y cuando están completamente hacia abajo cancelaran efectivamente la señal.

27. Salidas de Grupo

Estos jacks 1/4" darán la salida final de la mezcla de Grupo 1, 2, 3 y 4, cuyo nivel es determinado por los Faders de Grupo. Pueden ser utilizados para alimentar una variedad de dispositivos de grabación y de PA, incluyendo grabadoras multi-track, amplificadores, altavoces etc.

Canal Mono / Subwoofer

La salida Mono es utilizada como una salida auxiliar (cuya señal es tomada de la mezcla principal), y puede ser conectada a un amplificador y altavoces. El filtro pasa bajas incluido permite que la señal de la salida mono sea más apropiada para utilizarse con altavoz subwoofer, para agregar un poco de sonido grave extra a su audio.

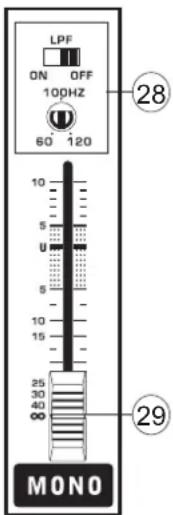

28. Filtro Pasa Bajas

El filtro pasa bajas es activado al mover el pequeño interruptor deslizable a la posición ON. El control que lo acompaña permitirá a los usuarios ajustar la frecuencia de corte del filtro. Si los usuarios desean utilizar el canal mono para monitoreo o cualquier uso similar, el filtro pasa bajas deberá ser desactivado.

29. Fader Mono

Este fader controla el nivel de la señal mono que es enviada a las salidas mono.

30. Salida Mono

La señal de nivel de línea que es enviada desde la salida mono puede ser utilizada para conectar un amplificador o altavoz activo. También es posible utilizar esta salida para propósitos de monitoreo, con audífonos o con monitores activos.

Sección de Talkback

Útil en estudios o en el escenario, la función de talkback integrada a las mezcladoras AM permite a los ingenieros o productores —a cualquiera de hecho- comunicarse con el otro lado de la producción cuando sea necesario.

31. Control de Nivel de Talkback

Este control ajusta el nivel de la señal de talkback que es enviada a las salidas AUX 1 y 2.

Presionando este botón se activa el micrófono talkback integrado de la AM, la señal será enviada a las salidas AUX 1 y 2. Mantén este selector presionado hasta que termine de hablar.

33. Micrófono de Talkback

Dirija su voz hacia este lugar cuando desea comunicarse con su actor/músico.

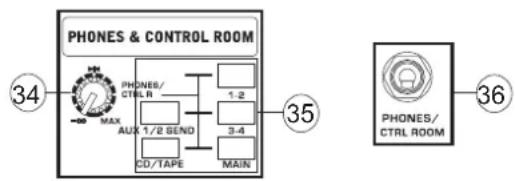

Control Room & Phones

Las mezclas de Control Room y de Audífonos son útiles para monitoreo de las señales de audio. Es importante recordar, particularmente cuando se utiliza audífonos, que escuchar un audio muy fuerte por períodos largos de tiempo puede afectar seriamente su audición.

34. Control de Nivel

Este control giratorio permitirá a los usuarios ajustar el nivel del audio de la señal de Control Room/Phones (recibida por los canales de entrada, y aquellos escogidos por los botones de Selección de Fuente). Si se utilizan monitores activos con la salida de Control Room/Phones, entonces este control actuará como control de nivel de monitor.

35. Selección de Fuente

Este conjunto de botones permite a los usuarios seleccionar qué señales desean enviar a la salida de Control Room/Audífonos. Se tiene un selector para las mezclas AUX 1/2, CD/Tape, 1-2, 3-4 y Main. Estas señales pueden ser monitoreadas simultáneamente, si se desea.

36. Salidas de Control Room / Phones

Estos jacks 1/4" de salida dan la señal alterada por el control de nivel de Control Room/Phones en la parte delantera de la mezcladora a un altavoz externo o audífonos. Esta salida tiene un uso extenso, puede utilizarse para alimentar la señal de la mezcladora a un monitor activo, para monitorear la señal de audio desde una cabina, entre muchos otros posibles usos.

Entradas/Salidas de CD/Tape

La sección de CD/Tape permite que dispositivos externos a nivel-consumidor, como reproductores de CD o de cinta, sean incorporados a la mezcladora.

37. Control "To Main"

Este control ajusta el nivel de la señal recibida a través de las entradas de CD que son enviadas a la mezcla principal.

38. Botón Standby

El botón Standby es utilizado para cancelar todos los canales de entrada de las mezcladoras AM. En este caso, la entrada de CD/Tape seguirá en uso, permitiendo a los músicos reproducir música mientras que no se tenga otra señal en la mezcla. Puede dejar el fader de mezcla principal en su lugar, asegurando que no pierda su mezcla.

39. Entradas/Salidas de CD / Tape

Estos conectores estéreo RCA permitirán a los usuarios enviar señales hacia y desde la mezcladora, permitiendo a dispositivos como reproductores de CD y grabadoras/reproductores de tape sean utilizados junto con su configuración. Las señales recibidas por estas entradas son ajustadas con el control "to Main".

Sección Auxiliar

Las salidas Auxiliar están incluidas en esta mezcladora como una manera de permitir a los usuarios tener una señal secundaria para cualquier propósito necesario, ya sea para conectar procesadores de señal o para conectar monitores activos.

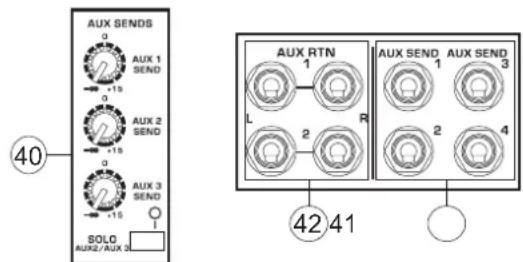

40. Controles de Envío AUX

Estos tres controles son para ajustar el nivel del audio que es enviado a las salidas AUX correspondientes, cuya señal es inicialmente tomada de cada control de envío AUX individual de canal. Presionando el botón de Solo que lo acompaña, enviará los tres envíos AUX a la mezcla de Control Room / Phones (pre o post fader, dependiendo del botón Solo / PFL) y está acompañado por un LED iluminado.

41. Salidas de Envío AUX

Estos cuatro jacks 1/4" darán la salida de las señales de Envío AUX correspondiente. Estos pueden conectarse a dispositivos de procesamiento externos y, subsecuentemente regresado a las entradas de Retorno AUX. Esto también puede ser utilizado con monitores activos, de ser necesario.

42. Entradas de Retorno AUX

Estos cuatro jacks 1/4" hacen dos entradas de retorno AUX estéreo. Pueden ser utilizadas para retornar a la mezcladora la señal que es procesada por un procesador de efectos externo y enviar esta señal a la mezcla principal.

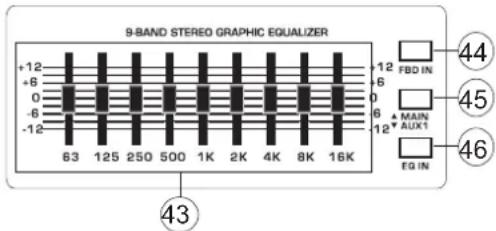

Ecualizador Gráfico

Este ecualizador gráfico de 9-bandas permitirá a los usuarios alterar las varias frecuencias de audio de mezclas Main o AUX 1, esto para reducir la retroalimentación y adaptar al audio para las características acústicas.

43. Ecualizador

Este ecualizador estéreo de 9-bandas permite a los usuarios en atenuar o incrementar las frecuencias indicadas por 12 dB. Cuando el botón de FBD (detección de realimentación) está en la posición "in", estos deslizadores se iluminarán para indicar la frecuencia correspondiente que puede causar una realimentación o tiene posibilidad de causar realimentación. Esto permite a los usuarios en reducir el nivel para prevenir que ocurra realimentaciones.

44. Botón FBD

Presione este botón para activar el circuito de detección de realimentación. Esto permite que los deslizadores en el EQ para iluminar la frecuencia con problemas.

45. Botón Main / AUX

Este botón determina cual de las señales deber ser procesada por el ecualizador gráfico. Las señales de AUX 1/2 y Central (Main) son seleccionables.

46. Interruptor EQ

Presione este interruptor para activar o desactivar el ecualizador gráfico.

Procesador de Efectos Digitales

El procesador de efectos digitales tiene un procesador digital a 32/40 bits y tiene 100 presets de programas, así como varios tonos de prueba de audio y tap delay. Para una lista completa de los efectos, por favor vea la Tabla de Efectos Digitales en este manual.

47. Control de programas

Este control giratorio permite al usuario seleccionar el programa de efectos digitales de su elección. Hay 16 puntos en el control rotativo cada uno de los cuales corresponde con un tipo de efecto. Consulte la tabla de efectos digitales para obtener más información.

48. Parámetro de control

Al girar este control ajustará el parámetro principal del efecto seleccionado. El parámetro de cada efecto se puede encontrar en la tabla de efectos digitales.

49. Control de Envío de EFX

Este control ajustará el nivel de la señal de salida en jack de envío AUX 4, también determinará la cantidad de audio que el procesador de efectos integrado deberá recibir. Cuando este control está a su mínima posición, ni el AUX 4 ni el procesador de efectos recibirá señal.

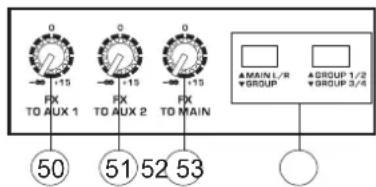

Este control permitirá a los usuarios enviar la señal procesada por el procesador de efectos a la mezcla de envío AUX 1, permitiendo el monitoreo de la señal.

Este control permitirá a los usuarios enviar la señal procesada por el procesador de efectos a la mezcla de envío AUX 2, permitiendo el monitoreo de la señal.

El control efecto a mezcla principal (FX to Main), permitirá a los usuarios ajustar la señal de EFX enviada a las mezclas Principal o Grupo 1/2, determinado por el botón Main/Group.

53. Botones Main / Group

Este botón localizado a la izquierda (Main L/R / Group) permite a los usuarios enviar la señal procesada por el procesador de efectos a las mezclas Principal o de Grupo. Si este botón está en la posición Group, utilizando el botón Group 1/2 / Group 3/4 determinará cuál de las mezclas de grupo será enviada esta señal. Si el botón Main L-R/Group está en la posición Main, el botón Group 1/2 / Group 3/4 será inútil.

54. Jack para Interruptor de Pedal (Footswitch)

Este puerto para interruptor de pedal es para la inclusión de un interruptor de pedal, utilizado para activar o desactivar remotamente al procesador de efectos digitales.

Sección Master

La sección master de la mezcladora tiene todas las características principales: medidor de nivel, fader de nivel principal, indicadores +48 y de energía, botón Solo/PFL y más. Aquí es donde se da mucha magia, ten cuidado de no dejar nada de lado.

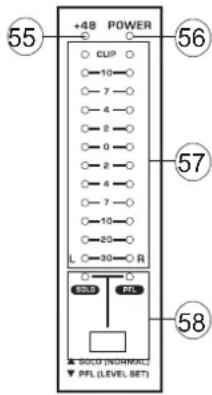

55. Indicador +48V

Al activar la fuente fantasma se iluminará el indicador LED. Para encender/apagar la fuente fantasma de AM, simplemente flick el interruptor en la parte posterior de la mezcladora.

56. Indicador de Encendido

Cuando se enciende la unidad, se activará el indicador LED correspondiente.

57. Medidor de Nivel

Este medidor de nivel dual de 12 segmentos da una indicación precisa de cuándo los niveles de audio de la señal Main L/R alcanza a ciertos niveles. El indicador de 0 dB se iluminará aproximadamente igual a un nivel de salida de +4dBu (balanceado), y el indicador de PICO se iluminará alrededor de los 1.5dB antes de que la señal sea dinámicamente recortada. Se sugiere que los usuarios configuren los controles de nivel de tal manera que el nivel de señal esté siempre alrededor de los 0 dB, para hacer uso completo del audio y al mismo tiempo mantener una fantástica claridad.

58. Interruptor de Solo/PFL

Localizado por debajo del Medidor de Nivel, este botón altera las señales Solo recibidas por la mezcla de Control Room / Phones entre señales Post (solo) o Pre (PFL) fader. Cuando está en la posición SOLO o PFL, uno de los LEDs correspondientes se iluminará para indicar la configuración actual. Si se ajusta la señal con el control de nivel de Control Room / Phones, se aconseja que este botón esté en la posición SOLO, asegurando así que la señal sea independiente en cualquier fader de canal.

59. Fader Principal

La mezcla principal Izquierda y Derecha es controlada con este fader- el control de nivel final para las alimentaciones de audio Main L/R, enviadas a las salidas correspondientes. Cuando está completamente hacia arriba, el fader Main L/R proveerá de 10 dB de ganancia en la señal, y cuando está completamente hacia abajo cancelará efectivamente la señal.

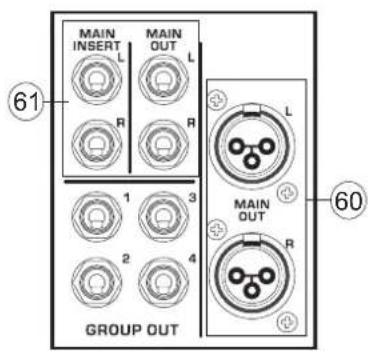

60. Salidas Principales

Estas salidas darán la señal final de nivel de línea enviadas desde el bus de mezcla principal. El propósito principal de estos dos jacks XLR es de enviar la salida principal a los dispositivos externos, que puede incluir amplificadores de potencia (y a su vez, un par de altavoces), otras mezcladoras, así como un amplio rango de otros posibles procesadores de señal (ecualizadores, crossovers, etc.). Los dos jacks 1/4" son capaces de enviar la señal de salida principal a dispositivos externos que pueden correr en paralelo con la mezcladora. Esto pede incluir amplificadores de potencia, mezcladoras, sistemas PA, así como un amplio rango de otros posibles procesadores de señal.

61. Punto de Insert Principal

Al igual que los Puntos de Inserts en los canales de entrada, el uso principal para estos jacks TRS es de agregar diferentes dispositivos externos, como procesadores dinámicos o eculizadores a la mezcla principal L y R. Esto requerirá de un cable Y que puede enviar (pre-fader) y recibir señales para y desde un procesador externo. Cuando el insert principal está en uso, afectará las señales enviadas a ambas salidas principales XLR y 1/4".

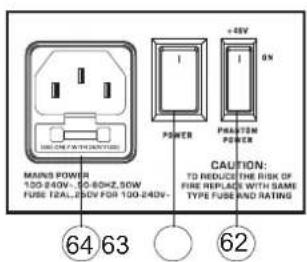

Cuando este selector está en la posición On, activará la Fuente Fantasma de alimentación de voltaje a +48V para todas las entradas de micrófono, permitiendo que se pueda utilizar micrófonos de condensador (bueno, los que no usan baterías) en estos canales. La activación de la Fuente Fantasma será acompañada por un LED iluminado arriba de canal izquierdo de Medidor de Nivel. Antes de encender la Fuente Fantasma, coloca todos los controles en su valor mínimo para evitar la posibilidad de reproducir sonidos estridentes como trasciendes de voltaje en los altavoces.

Nota. La Fuente Fantasma deberá de ser utilizada junto con micrófonos balanceados. Cuando la Fuente Fantasma está activada, los micrófonos de una sola terminación (desbalanceados) e instrumentos no deberán ser utilizados en las entradas de micrófono. La Fuente Fantasma no causará daños a la mayoría de los micrófonos dinámicos, sin embargo, si no está seguro si su micrófono necesita o no fuente fantasma, el manual del usuario del micrófono deberá ser consultado.

63. Interruptor de Encendido

Este interruptor se utiliza para prender y apagar la mezcladora. Asegúrese de bajar todos los niveles antes de activar la mezcladora.

64. Conector de Voltaje

Utilizado para la adición de un cable y fuente de energía, permitiendo que la energía sea suministrada a la mezcladora. Utilice por favor el cable de energía que se incluye con esta mezcladora solamente. El portafusible, situado sobre el conector de la energía AC, está, por supuesto, para el fusible de la mezcladora AM. Si el fusible se quema, abra la cubierta del portafusible, y substituya el fusible por un repuesto compatible (según indicado en la cubierta del portafusible).

ESPECIFICACIONES

Model AM 2442FX AM 3242FX
Entradas
TTotal de Canales 24 32
Canal Balanceado Mono de Micrófono / Línea	16 24
Canal Balanceado de Línea Estéreo 4
Retorno AUX 4
Entrada 2T 2
Salidas
Principal Estéreo L/R 2, (2*XLR, 2*1/4" TRS)
Salida de Grabación (Rec) 2, RCA
CTRL RM/PHONES 1, (1/4" TRS)
Salida Mono (Sub) 1, (1/4" TRS)
Salida de Grupo 4 (4*1/4"TRS)
Tiras de Canal
Envío de EFX 1
Control de Paneo/Balance	1
Controles de Volumen	60mm fader
Envío AUX	4 (Selector Pre/Post en el AUX 1/2)
Inserts	1
Sección Master
Control de Nivel de Audífonos	1 (Control giratorio con selector de ruteamiento)
Salida Mono (Sub)	Fader de 60mm con Filtro Pasa Bajas barrible
Control de Nivel Principal L/R	60mm fader
Medición
Número de Canales	2
Segmentos	12
Fuente Fantasma	48VDC
Respuesta en Frecuencia (Entrada de micrófono a cualquier salida)
20Hz ~ 40KHz	0/-1dB
10Hz ~ 200KHz	0/-3dB
Crosstalk (1kHz @ 0dBu, ancho de banda de 20Hz a 20kHz, entrada de canal a salidas principales L/R)
Fader de canal abajo, otros canales unitarios	<-90dB <-90dB
Ruido (20Hz a 20kHz, medidos a la salida principal. Canales 1-4 ganancia unitaria, EQ flat, todos los canales en la mezcla principal, canales 1/3 tan a la izquierda posible, canales 2/4 tan a la derecha posible.)
Master @ unitario, fader de canal bajo	-96dB
Master @ unitario, fader @ unitario	-84dB
Relación Señal a Ruido, referencia a +4	-105dB
Preamplificador de micrófono E.I.N. (terminado a 150 ohms, ganancia al máximo)	<-123dBu
THD (Cualquier salida, 1KHz @ +14dBu, 20Hz a 20kHz, entradas de canal)	<0.014%
Nivel Máximo
Entrada del preamplificador de micrófono	+12dBu

Todas las demás entradas +22dBu
CTRL RM/PHONES +17dBu/150ohms
Salida Balanceada +20dBu
Impedancia
Entrada de Preamp de Micrófono 2.5k ohms
Entrada de Línea Mono 21k ohms
Entrada de Línea Estéreo >10k ohms
Retorno AUX >10k ohms
Entrada RCA 2T >10k ohms
Todas las demás salidas (excepto salida de grabación, audifonos)	120 ohms
Salida CD/TAPE 1.6k ohms
Salida de Audífonos 100 ohms
Ecualización 3-bandas +/-15dB
EQ Graves 80 Hz
EQ Medios barrido 100Hz~8k Hz
EQ Agudos	12k Hz
Filtro de Corte Bajo	75Hz (-18 dB/oct)
Procesador digital de efectos a 32/40 bits	16 efectos
Requisitos de Potencia	100-240V~, 50-60Hz, 50W
Peso	9.11 kg (20.1 lbs)	11.74 kg (25.9 lbs)
Dimensiones (AnxAlxP)	683 x 108 x 424 mm (26.9" x 4.3" x 16.7")	894 x 108 x 424 mm (35.2" x 4.3" x 16.7")

SERVICIO Y REPARACIÓN

Para refacciones de reemplazo y reparaciones, por favor póngase en contacto con nuestro distribuidor de Phonic en su país. Phonic no distribuye manuales de servicio directamente a los consumidores y, avisa a los usuarios que no intenten hacer cualquier reparación por si mismo, haciendo ésto invalidará todas las garantías del equipo. Puede encontrar un distribuidor cerca de usted en http://www.phonic.com/where/.

INFORMACIÓN DE LA GARANTIA

Phonic respalda cada producto que hacemos con una garantía sin enredo. La cobertura de garantía podría ser ampliada dependiendo de su región. Phonic Corporation garantiza este producto por un mínimo de un año desde la fecha original de su compra, contra defectos en materiales y mano de obra bajo el uso que se instruya en el manual del usuario. Phonic, a su propia opinión, reparará o cambiará la unidad defectuosa que se encuentra dentro de esta garantía. Por favor, guarde los recibos de venta con la fecha de compra como evidencia de la fecha de compra. Va a necesitar este comprobante para cualquier servicio de garantía. No se aceptarán reparaciones o devoluciones sin un número RMA apropiado (return merchandise autorization). En orden de tener esta garantía válida, el producto deberá de haber sido manejado y utilizado como se describe en las instrucciones que acompañan esta garantía. Cualquier atentado hacia el producto o cualquier intento de repararlo por usted mismo, cancelará completamente esta garantía. Esta garantía no cubre daños ocasionados por accidentes, mal uso, abuso o negligencia. Esta garantía es válida solamente si el producto fue comprado nuevo de un representante/distribuidor autorizado de Phonic. Para la información completa acerca de la política de garantía, por favor visite http://www.phonic.com/warranty/.

SERVICIO AL CLIENTE Y SOPORTE TÉCNICO

Le invitamos a que visite nuestro sistema de ayuda en línea en www.phonic.com/support/. Ahí podrá encontrar respuestas a las preguntas más frecuentes, consejos técnicos, descarga de drivers, instrucciones de devolución de equipos y más información de mucho interés. Nosotros haremos todo el esfuerzo para contestar sus preguntas lo antes posible.

[e-mail]

http://www.phonic.com

PHONIC

DIGITAL EFFECT TABLE TABLA DE EFECTOS DIGITALES

APPLICATION APLICACIÓN

Todas las medidas están mostradas en mm/pulgadas.

BLOCK DIAGRAM DIAGRAMA DE BLOQUE

AM2442FX

AM3242FX
