MANUAL DE USUARIO 50LH5730 LG
Seguridad y Consultas
TELEVISOR LED*
* Los televisores con LED de LG tienen pantallas LCD con luces de fondo LED.
Lea atentamente este manual antes de poner en marcha el equipo y consérvelo para futuras consultas.
32LH570B
32LH573B
43LH570A
43LH5700
49LH570A
49LH5700
50LH5730 55LH575A
55LH5750
Instrucciones de Seguridad Importantes
Siga siempre estas instrucciones para evitar situaciones peligrosas y garantizar el rendimiento máximo del producto.
PARA REDUCIR EL RIESGO DE DESCARGAS ELÉCTRICAS, NO QUITE LA CUBIERTA (O LA PARTE POSTERIOR). EL USUARIO NO PUEDE CAMBIAR NI REPARAR LOS COMPONENTES INTERNOS. CONSULTE ÚNICAMENTE AL PERSONAL DE SERVICIO CALIFICADO.
El símbolo de relámpago con una punta de flecha, dentro de un triángulo equilátero, tiene como fin alertar al usuario sobre la presencia en el producto de voltaje peligroso sin aislar que puede tener la potencia suficiente para presentar riesgo de descargas eléctricas a los usuarios.
El signo de admiración dentro de un triángulo equilátero tiene el fin de alertar al usuario sobre la presencia de instrucciones importantes de funcionamiento y de mantenimiento (servicio) en el folleto que acompaña al equipo.
ADVERTENCIA/PRECAUCIÓN
- PARA REDUCIR EL RIESGO DE INCENDIOS O DESCARGAS ELÉCTRICAS, NO EXPONGA EL PRODUCTO A LA LLUVIA O LA HUMEDAD.
ADVERTENCIA
Si ignora el mensaje de advertencia, puede sufrir lesiones graves, accidentes o la muerte.
PRECAUCIÓN
Si ignora el mensaje de precaución, puede sufrir heridas leves o provocar daños en el producto.
NOTA
La nota le ayuda a comprender y a utilizar el producto de forma segura. Lea la nota cuidadosamente antes de utilizar el producto.
Lea estas instrucciones.
Conserve estas instrucciones.
Preste atención a las advertencias.
Siga todas las instrucciones.
- No use el aparato cerca del agua.
•Limpie únicamente con un paño seco.
- No tape ni bloquee las aberturas de ventilación. Realice la instalación siguiendo las instrucciones del fabricante.
- No instale el producto cerca de fuentes de calor como radiadores, rejillas de calefacción central, estufas u otro tipo de aparatos que emitan calor (incluidos los amplificadores).
- No anule el propósito de seguridad del enchufe polarizado o del enchufe a tierra. Un enchufe polarizado tiene dos clavijas, una más ancha que la otra. Un enchufe a tierra tiene dos clavijas y un tercer terminal de puesta a tierra. La clavija ancha o el terminal de puesta a tierra se proveen para proteger al usuario. Si el enchufe del equipo no entra en la toma, consulte a un electricista para cambiar el tomacorriente.
- Asegúrese de que el cable de alimentación esté protegido para evitar que lo pisen o aplasten, especialmente en los enchufes, los tomacorrientes o el punto de salida desde el aparato.
- Use únicamente los accesorios recomendados por el fabricante.
- Use el producto únicamente en mesas portátiles, pies, trípodes, soportes o mesas indicados por el fabricante o provistos con el aparato. Al emplear una mesa portátil, tenga cuidado al moverla con el aparato encima, para evitar daños por caídas.
- Desenchufe el aparato durante tormentas eléctricas o si no planea usarlo durante un periodo prolongado.
- Consulte todas las cuestiones de servicio de mantenimiento al personal de servicio calificado. El servicio es necesario cuando el aparato sufre algún tipo de daño, por ejemplo, cuando un cable de suministro eléctrico o un conector está dañado, se derrama líquido o se cae un objeto dentro del aparato, el aparato se expone a la lluvia o a la humedad, no funciona en forma normal o sufre una caída.
- No ejerza demasiada presión sobre el panel con la mano ni con objetos punzantes, como un clavo, una lapicera o un lápiz, ni raye la superficie.
- No inserte objetos de metal u otro material conductor en el cable de alimentación. No toque el extremo del cable de alimentación mientras esté enchufado.
- Mantenga el material de empaque contra la humedad y el empaque de vinilo fuera del alcance de los niños. El material contra la humedad es dañino si se ingiere. Si se ingiere por error, se debe inducir el vómito e ir al hospital más cercano. Además, el empaque de vinilo puede provocar asfixia. Manténgalo fuera del alcance de los niños.
- PRECAUCIÓN con respecto al cable de alimentación (puede variar según el país): Consulte la página de especificaciones en el manual del usuario para cerciorarse de los requisitos actuales. No conecte demasiados aparatos a la misma toma de ca, dado que podría provocar incendios o descargas eléctricas. No sobrecargue los tomacorrientes de la pared. Asegúrese de que los tomacorrientes de la pared no estén sobrecargados, sueltos ni dañados, y que los alargues, los cables de alimentación y el aislamiento de los cables no estén desgastados, ya que estas condiciones son peligrosas. Cualquiera de estos casos podría provocar incendios o descargas eléctricas.
Examine regularmente el cable del aparato; si le parece que está dañado o deteriorado, desenchúfelo y no use más ese cable. Llame al personal de servicio técnico autorizado para que lo reemplace por uno exactamente igual. Proteja el cable de alimentación de daños físicos o mecánicos, es decir, que no se tuerza, doble, deforme, que no quede atrapado al cerrar una puerta y que no lo pisen. Preste especial atención a los enchufes, tomacorrientes de la pared y al punto de salida del cable en el aparato. No mueva el televisor con el cable de alimentación enchufado. No use un cable de alimentación que esté suelto o dañado. Al desenchufar el cable, asegúrese de hacerlo desde el enchufe. No tire del cable para desenchufar el televisor.
- Advertencia - para disminuir los riesgos de incendio o descargas eléctricas, no exponga el producto a la lluvia, la humedad u otro tipo de líquidos. No toque el televisor con las manos mojadas. No instale el producto cerca de objetos inflamables como combustible o velas, ni lo exponga al aire acondicionado directo.
- No exponga el producto a ningún tipo de goteo ni salpicaduras, y no coloque sobre o por encima del televisor (por ejemplo, en estantes que pudieran encontrarse arriba de la unidad) ningún tipo de objeto que contenga líquido, como floreros, tazas, etc.
- Puesta a tierra
(Excepto dispositivos sin conexión a tierra.) Asegúrese de que el cable de puesta a tierra esté conectado para evitar descargas eléctricas (es decir, un televisor con un enchufe de ca de tres clavijas debe conectarse a un tomacorriente de ca con puesta a tierra de tres clavijas). Si no puede colocarse ninguna puesta a tierra, solicite a un electricista calificado que instale un disyuntor. No intente improvisar una puesta a tierra con conexiones a cables de teléfono, pararrayos o tuberías de gas.
- Mientras la unidad esté conectada al tomacorriente de ca de la pared, no se desconectará de la fuente de alimentación de ca aún cuando el aparato esté apagado.
- No intente modificar este producto de ninguna manera sin autorización previa por escrito de LG Electronics. Cualquier tipo de modificación sin autorización previa podría anular la autoridad del usuario para usar el producto.
- Puesta a tierra con una antena exterior (puede variar según el país):
Si instala una antena exterior, tome las siguientes precauciones. No se debe instalar el sistema de antena exterior cerca de las líneas aéreas de transmisión de energía, de ningún circuito o luz eléctrica, ni en ningún lugar donde pudiera entrar en contacto con este tipo de cables eléctricos o circuitos, dado que podría provocar daños graves o incluso la muerte. Asegúrese de que el sistema de antena tenga una puesta a tierra para proteger contra sobretensiones y acumulaciones de cargas estáticas. La Sección 810 del Código Nacional de Electricidad (NEC) de los Estados Unidos establece la forma de realizar una puesta a tierra correcta del mástil, de la estructura de soporte, del cable de bajada a una unidad de descarga de la antena, el tamaño de los conductores de puesta a tierra, la ubicación de la unidad de descarga de la antena, y la conexión y los requisitos de los electrodos de puesta a tierra.
Puesta a tierra de la antena según el Código Nacional de Electricidad, ANSI/NFPA 70
• Limpieza
Al efectuar la limpieza, desenchufe el cable de alimentación y limpie suavemente con un paño suave para no rayar la superficie. No rocíe con agua ni otros líquidos directamente sobre el televisor, dado que podría provocar una descarga eléctrica. No limpie con productos químicos como alcohol, diluyentes o bencina.
- Traslados
Asegúrese de que el aparato esté apagado, desenchufado y que no quede ningún cable conectado. Es posible que se necesiten dos personas para trasladar los televisores de gran tamaño. No ejerza presión ni empuje el panel frontal del televisor.
- Ventilación
Instale el televisor en un lugar bien ventilado. No lo coloque en un lugar cerrado como, por ejemplo, un estante para libros. No cubra el producto con telas ni ningún otro material mientras esté enchufado. No lo instale en lugares con demasiado polvo.
- Si huele humo u otros olores que provienen de la TV, desconecte el cable de alimentación y comuníquese con un centro de servicio autorizado.
- Si el agua u otra sustancia entra al producto (como un adaptador de CA, cable de alimentación, o la TV), desconecte el cable de alimentación y comuníquese inmediatamente con el centro de servicio. No hacerlo podría provocar un incendio o una descarga eléctrica.
- Utilice sólo un adaptador de CA y el cable de alimentación autorizado por LG Electronics. No hacerlo podría provocar un incendio, una descarga eléctrica, fallas o deformaciones del producto.
- Nunca desarme el adaptador de CA o el cable de alimentación. Esto podría provocar un incendio o descargas eléctricas.
- Maneje el adaptador cuidadosamente para evitar dejarlo caer o golpearlo. Un golpe podría dañar el adaptador.
- Mantenga el aparato alejado de la luz solar directa.
- Nunca toque el aparato o la antena durante una tormenta eléctrica o con truenos.
- Al montar el televisor en la pared, asegúrese de que los cables de alimentación y de señal no queden colgando en la parte posterior.
- No permita que se golpee el producto o que algún objeto se caiga dentro de él, ni que se golpee la pantalla.
- DESCONEXIÓN DEL DISPOSITIVO DE LA ALIMENTACIÓN PRINCIPAL
El enchufe de alimentación se desconecta del dispositivo. En caso de una emergencia, el enchufe debe estar siempre accesible.
- Asegúrese de que el cable de alimentación esté firmemente conectado a la clavija del enchufe en el televisor.
•Baterías
Guarde los accesorios (baterías, etc.) en un lugar seguro lejos del alcance de los niños.
- Este aparato usa baterías. Puede ser que en su comunidad existan normativas que requieren que deseche estas baterías de forma correcta debido a las consideraciones ambientales.
Póngase en contacto con la autoridad local para obtener información acerca del desecho o reciclaje.
- No deseche las baterías en el fuego.
- No provoque cortes de circuitos, desarme ni permita que las baterías se sobrecalienten.
- No utilice equipo de alto voltaje cerca de la TV, (por ejemplo, eliminador de insectos eléctrico).
Esto puede causar que el producto funcione mal.
- Aparición de puntos
Este panel es un producto avanzado que contiene millones de píxeles. En raras ocasiones, es posible que note la presencia de pequeños puntos en la pantalla mientras mira televisión.
Estos puntos son píxeles desactivados y no afectan el rendimiento ni la fiabilidad del televisor.
• Reproducción de ruidos
Crujidos: es posible que se produzcan crujidos cuando esté mirando televisión o al apagar el televisor; se trata de un ruido generado por la contracción térmica del plástico debido a la temperatura y la humedad. Este ruido es común en productos donde se requiere la deformación térmica.
Zumbidos en el circuito eléctrico o el panel: se trata de un ruido de bajo nivel, generado por un circuito de conmutación de alta velocidad, que suministra una gran cantidad de corriente para que un producto pueda funcionar. Varía según cada producto. Este ruido no afecta el rendimiento ni la fiabilidad del producto.
- Tenga cuidado de no tocar las aberturas de ventilación. Al mirar televisión durante largos periodos, las aberturas de ventilación pueden calentarse. Esto no afecta el rendimiento ni causa defectos en el producto.
- No instale este producto en una pared si podría ser expuesto a aceite o vapor de aceite. Esto podría dañar el producto y hacer que se caiga.
- Si siente que el televisor está frío al tocarlo, es posible que ocurra un pequeño parpadeo cuando lo prenda. Se trata de algo normal y no significa que el televisor esté dañado. También es posible que aparezcan pequeños puntos en la pantalla, de color rojo, verde o azul. Sin embargo, no afectan el rendimiento del televisor. No toque la pantalla LCD ni coloque los dedos sobre ella durante mucho tiempo. Esto podría producir algunos efectos de distorsión temporales en la pantalla.
- Emitir una imagen durante un período largo puede provocar que la imagen se fije. Evite emitir una imagen fija en la pantalla del televisor durante un período largo.
Preparación
NOTA
- Cuando se enciende la TV por primera vez después de ser enviada desde la fábrica, la inicialización de la TV puede tardar aproximadamente un minuto.
- La imagen puede ser diferente a la de su televisor.
- El OSD (On Screen Display, Despliegue En la Pantalla) de su TV puede ser un poco diferente que este manual.
- Los menús y las opciones disponibles pueden variar según la fuente de entrada que utilice.
- Es posible que se agreguen nuevas funciones a este televisor en el futuro.
- Los artículos suministrados con el producto adquirido pueden variar según el modelo.
- Es posible que cambien las especificaciones del producto o el contenido del manual sin previo aviso debido a las actualizaciones de las funciones del producto.
- Para que la conexión sea óptima, los cables HDMI y los dispositivos USB tienen que tener biseles que no superen los 10 mm (0,39 pulgadas) de espesor y 18 mm (0,7 pulgadas) de ancho.
- Utilice un cable de extensión que sea compatible con USB 2.0 en caso de que el cable USB o la tarjeta de memoria USB no encajen en el puerto USB del TV.
- Utilice un cable certificado con el logotipo de HDMI adjunto. Si no utiliza un cable HDMI certificado, es posible que la pantalla no muestre imágenes o que ocurra un error de conexión.
- Tipos de cable HDMI recomendados (3 m o menos)
- Cable HDMI®TM de alta velocidad
- Cable HDMI®TM de alta velocidad con Ethernet
*A ≤10 mm (0,39 pulgadas)
*B≤18 mm (0,7 pulgadas)
- Este Smart TV es para visualización de video a pedido (VOD), algunas funciones smart pueden no ser compatibles incluyendo el navegador web.
PRECAUCIÓN
- No use ningún producto no autorizado para garantizar la seguridad y la vida útil del producto.
- Ningún daño o lesiones por el uso de elementos no autorizados están cubiertos por la garantía.
- Algunos modelos parecen tener un plástico fino sobre la pantalla. Esta forma parte de la pantalla, así que no la retire.
- Al instalar la base del televisor, ponga la pantalla hacia abajo sobre una mesa acolchada o una superficie plana para evitar rayas.
- Asegúrese de que los tornillos estén completamente ajustados. (Si no están lo suficientemente ajustados, el TV puede inclinarse hacia delante después de instalarse.)
- No ajuste los tornillos con demasiada fuerza, de lo contrario, se pueden desgastar y aflojar.
Levantar y trasladar el televisor
Si desea levantar o trasladar el televisor, lea las instrucciones a continuación para no rayar o dañar el aparato, y para transportarlo de forma segura, independientemente del tamaño o tipo de aparato.
- Se recomienda trasladar el televisor en la caja o el material de empaque en el que lo recibió al comprarlo.
- Antes de mover o levantar el televisor, desconecte el cable de alimentación y el resto de los cables.
- Cuando sostenga el televisor, la pantalla debe quedar alejada de usted para evitar algún daño.
- Sostenga con firmeza la parte superior e inferior del marco del televisor. Asegúrese de no sostenerlo por la parte transparente, por la bocina o por el área de rejillas de las bocinas.
- Utilizar al menos dos personas para mover un televisor grande.
- Al transportar el televisor con las manos, sosténgalo como se indica en esta ilustración.
- Al transportar el televisor, no lo someta a sacudones o vibración excesiva.
- Al transportar el televisor manténgalo en posición vertical, nunca lo apoye sobre uno de los costados, ni lo incline hacia la derecha o la izquierda.
- Cuando manipule la televisión, tenga cuidado de no dañar los botones salientes.
PRECAUCIÓN
- No toque la pantalla. De lo contrario, podría dañarla.
- No coloque el producto en el piso con la parte frontal hacia abajo sin una almohadilla. Al hacerlo puede causar daños a la pantalla.
- No mueva el televisor tirando del sujetacables y organizador de cables, debido a que el sujetador del cable se puede romper, y causar daños en el televisor. (Según el modelo)
Uso del botón
(Según el modelo)
Puede utilizar fácilmente las funciones de la televisión con solo presionar o mover el botón.
NOTA
- La serie 32/43/49LH57 no tiene botón de control, sino solo un botón de encendido/apagado.
- La serie 50/55LH57 tiene un botón de control, pero solo aplica para encendido/apagado.
Funciones Básicas
 | Encendido / Apagado (presionar) |
Montar sobre una mesa
1 Levante el televisor y déjelo en posición vertical sobre la mesa.
- Deje un espacio mínimo de 10 cm (4 pulgadas) entre el televisor y la pared para asegurar una ventilación adecuada.
2 Conecte el cable de alimentación al tomacorriente de la pared.
PRECAUCIÓN
- No colocar la televisión cerca de fuentes de calor, puede resultar quemada u ocasionar otro daño.

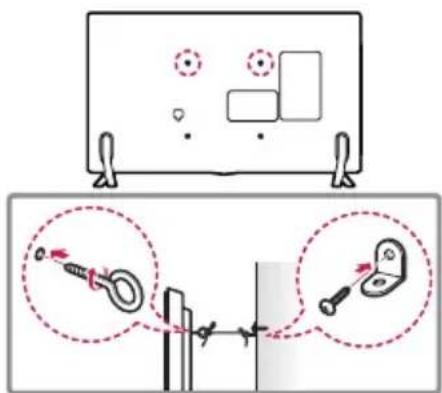

Fijar el televisor a la pared (opcional)
(Según el modelo)
1 Inserte y ajuste los tornillos de ojo del televisor en su parte posterior.
- En caso de que haya tornillos insertados, primero retírelos.
2 Utilice los tornillos para colocar los soportes correspondientes en la pared. Acople el soporte de la pared con los tornillos de ojo a la parte posterior del televisor.
3 Conecte los tornillos de ojo y los soportes con un cordón fuerte y ajústelos con firmeza. Asegúrese de mantener el cordón en posición horizontal a la superficie plana.
PRECAUCIÓN
- Asegúrese de que los niños no se suban al televisor ni se cuelguen de él.
NOTA
- Utilice una plataforma o un armario que sea lo suficientemente fuerte y grande para sostener el televisor de manera segura.
- Los soportes, los tornillos y los cordones son opcionales. Puede solicitar otros accesorios a través de su distribuidor local.
Montar en la pared
Se puede usar un soporte de pared opcional con el televisor LG. Consulte al distribuidor local para adquirir un soporte de pared que cumpla con el estándar VESA que usa su modelo de TV. Cuidadosamente coloque el soporte de pared en la parte posterior del TV. Instale el soporte de pared en una pared sólida, perpendicular al piso. Si va a instalar el TV sobre otros materiales de construcción, póngase en contacto con personal técnico calificado para instalar el soporte de pared. El soporte de pared incluirá instrucciones detalladas. Recomendamos que use un soporte de pared de marca LG. El soporte de pared LG hace que sea fácil ajustar o conectar los cables. Cuando no utilice el soporte de montaje de pared LG, por favor, utilice un soporte de montaje de pared en el que el dispositivo esté debidamente sujeto a la pared con el espacio suficiente para permitir la conectividad con dispositivos externos. Si utiliza un soporte no ajustable, instale el soporte en la pared. Primero, conecte los cables a la TV, luego instale la TV en el soporte.
Asegúrese de usar tornillos y soportes de pared que cumplan con el estándar VESA. En la tabla siguiente se detallan las dimensiones de los conjuntos de montaje de pared.
| Modelo | 32LH570B32LH573B43LH570A43LH5700 | 49LH570A49LH5700 |
| VESA (A x B) 200 x | 200 mm 300 x 3 | 300 mm |
| Tornillo estándar M6 M6 | |
| Cantidad de tornillos | 4 | 4 |
| Soporte de pared (opcional) | LSW240BMSW240 | LSW350BMSW240 |
| Modelo | 50LH573055LH575A55LH5750 |
| VESA (A x B) 400 x | 400 mm |
| Tornillo estándar M6 |
| Cantidad de tornillos | 4 |
| Soporte de pared (opcional) | LSW440BMSW240 |
PRECAUCIÓN
- Antes de montar el televisor en la pared, retire la base, realizando la instalación de ésta en orden inverso.
Conexiones (Notificaciones)
Se pueden conectar dispositivos externos al TV. Los dispositivos externos compatibles son: receptores de HD, reproductores de DVD, VCR, sistemas de audio, dispositivos de almacenamiento USB, PC, dispositivos de juegos, etc. Para más información acerca de la conexión de dispositivos externos, diríjase al manual que viene con cada dispositivo.
NOTA
- Si graba un programa de TV en una grabadora de DVD o VCR, asegúrese de conectar el cable de entrada de señal al televisor a través de una grabadora de DVD o VCR. Para obtener más información acerca de la grabación, consulte el manual proporcionado con el dispositivo conectado.
- Las conexiones de dispositivos externos que se muestran pueden ser levemente diferentes de las ilustraciones en el manual.
- Conecte los dispositivos externos al televisor independientemente del orden del puerto del aparato.
- Si conecta un dispositivo de juego al televisor, utilice el cable provisto con un dispositivo de juego.
- Consulte el manual del equipo externo para ver las instrucciones de funcionamiento.
- En el modo PC, es posible que haya ruido asociado con la resolución, los patrones verticales, el contraste o el brillo. Si se producen ruidos, cambie la resolución de la salida de la PC, cambie la frecuencia de actualización o ajuste el brillo y el contraste en el menú IMAGEN hasta que la imagen mejore.
- La televisión puede ser capaz de funcionar sin el decodificador de un distribuidor de programación de video multicanal (MVPD).
Conexión de una antena o un cable
Para ver televisión, conecte una antena, un cable o una caja de cable. Las ilustraciones pueden diferir de los elementos reales y el cable RF es opcional.
PRECAUCIÓN
- Asegúrese de no doblar el alambre de cobre del cable de RF.
- Primero conecte todos los dispositivos entre sí y luego conecte el cable de alimentación al tomacorriente, para que el televisor no resulte dañado.
NOTA
- Utilice un divisor de señal para usar 2 televisores o más.
- Códec compatible con Audio DTV: MPEG, Dolby Digital.
Otras conexiones
Conecte su TV a dispositivos externos. Para tener una mejor calidad de imagen y audio, conecte el dispositivo externo y el televisor con el cable HDMI tal como se muestra.
NOTA
- Formato de audio compatible con HDMI: DTS (44,1 kHz / 48 kHz), AC3 (32 kHz / 44,1 kHz / 48 kHz), PCM (32 kHz / 44,1 kHz / 48 kHz / 96 kHz / 192 kHz) (según el modelo)
Control remoto
(Según el modelo)
Las descripciones en este manual se basan en los botones en el control remoto. Lea atentamente este manual y siga las instrucciones de uso. Para reemplazar las baterías, abra la tapa de las baterías, coloque otras baterías (AAA de 1,5 Vcc) y haga coincidir los extremos ⊕ y €on los de la etiqueta que se encuentra dentro del compartimiento. A continuación, cierre la tapa. Introducir las baterías sin hacer coincidir su polaridad puede causar filtraciones o quemar la batería, lo que podría provocar un incendio, lesiones en personas o contaminación ambiental. Para retirar las baterías, realice la acción de instalación a la inversa. Este control remoto utiliza luz infrarroja. Al usarlo, es necesario apuntarlo en dirección al sensor remoto del TV.
A
(Encendido) Enciende o apaga el televisor.
TV Regresa al último canal de televisión.
CAPTION Activa o desactiva los subtítulos.
① Información del programa actual.
RATIO Cambia el tamaño de una imagen.
(Entrada) Accesar a las fuentes de entrada.
Botones Numerales Permiten introducir números.
- (Guión) Inserta un guión entre los números, por ejemplo, 2-1 y 2-2.
LIST Acceder a la lista de canales guardados.
FLASHBK Permite alternar entre los dos últimos canales seleccionados (al presionarlo repetidamente).
+ Ajusta el nivel del volumen.
FAV Acceder a la lista de canales favoritos.
GUIDE Muestra el evento del programa según la hora programada.
(Silencio) Silencia todos los sonidos.
^CH Permite desplazarse por los canales guardados.
^ PAG Ente ir a la pantalla anterior o siguiente.
B
PICTURE Cambia el modo de la imagen.
(Home) Permite acceder al menú Home.
SOUND Cambia el modo de audio.
(Configuraciones rápidas) Permite acceder a Configuraciones rápidas.
Q.MENU Permite acceder al menú rápido.
Botones de navegación
(hacia arriba / abajo / derecha / izquierda)
Permiten desplazarse por los menús o las opciones.
OK Permite seleccionar menús u opciones y confirmar lo ingresado.
BACK Permite volver al nivel anterior.
EXIT Borra todo lo que muestra la pantalla y se regresa a ver la televisión.
SAP/ *Habilita la función SAP (Programa de audio secundario).
SLEEP Establece el periodo de tiempo hasta que el televisor se apague automáticamente.
■, ◀◀ ▶ Botones de control para contenido de medios.
Botones de color (■ Rojo, Verde, Amarillo, ■ Azul) Estos accesos de funciones especiales son usados en algunos menús.
Licencias
Las licencias admitidas pueden variar según el modelo.
Para obtener más información sobre las licencias, visite www.lg.com.
Configuración de control del dispositivo externo
Para obtener la información del control de dispositivo externo de configuración, por favor visite www.lg.com.
Software de código abierto
Para obtener el código fuente bajo GPL, LGPL, MPL y otras licencias de código abierto que contiene este producto, visite http://opensource.lge.com.
Además del código fuente, se pueden descargar los términos de la licencia, las anulaciones de la garantía y los avisos de derechos de autor.
LG Electronics también le proporcionará el código fuente abierto en un CD-ROM con un cargo que cubra el costo de realizar tal distribución (como el costo de los medios, el envío y el manejo) con una previa solicitud por correo electrónico a opensource@lge.com. Esta oferta es válida durante tres (3) años a partir de la fecha de adquisición del producto.
Solución de problemas
- No se puede controlar el televisor con el control remoto.
- Compruebe si puso cualquier cosa sobre el receptor, como por ejemplo cinta adhesiva.
- Compruebe que no haya ningún obstáculo entre el producto y el control remoto.
- Sustituya las pilas por unas nuevas.
- No se muestra ninguna imagen ni se emite sonido.
- Compruebe si el producto está encendido.
- Compruebe si el cable de alimentación está conectado a la toma de la pared.
- Conecte otros productos para comprobar si hay un problema con la toma de la pared.
- El televisor se apaga de repente.
- Compruebe la configuración del control de energía.
Es posible que el suministro eléctrico se interrumpa.
- Compruebe si Temporizador / Temporizador de Apagado no está activada en la configuración de Temporizadores.
- Si no hay señal mientras el televisor está encendido, este se apagará automáticamente después de 15 minutos de inactividad.
Especificaciones
Las especificaciones del producto pueden cambiar sin previo aviso debido a las actualizaciones de las funciones de los productos.
El consumo de energía anual estimado indicado en la etiqueta de la FTC se mide de acuerdo con los procedimientos de prueba para televisiones (Solo EE. UU.).
El consumo de energía real depende del entorno de uso (El contenido que se visualiza, la configuración de la TV, etc.).
Sistema de televisión
ATSC, NTSC-M, 64 & 256 QAM
Cobertura de programas
Condición de ambiente
- Temperatura de funcionamiento
0 °C a 40 °C
- Humedad de funcionamiento
Menos de 80 %
- Temperatura de almacenamiento
-20 °C a 60 °C
- Humedad de almacenamiento
Menos de 85 %
Especificaciones del módulo de LAN (WN8122E1)
| Estándar IEEE 802.11a/b/g/n |
| Rango de frecuencias | 2 400 a 2 483,5 MHz5 150 a 5 250 MHz5 725 a 5 850 MHz |
| Potencia de salida (máxima) | 802.11a: 16,5 dBm802.11b: 16 dBm802.11g: 15,5 dBm802.11n - 2,4 GHz: 15,5 dBm802.11n - 5 GHz: 16,5 dBm |
| •Debido a que las bandas de canales pueden variar según el país, el usuario no puede cambiar o ajustar la frecuencia operativa. Este producto está configurado para la tabla de frecuencias regional.•Para que el usuario tenga en cuenta, este dispositivo solo se debe instalar y utilizar a una distancia mínima de 20 cm entre el dispositivo y el cuerpo.•Contiene FCC ID: BEJWN8122E1 / Contiene IC: 2703H-WN8122E1•COFETEL: RCPLGWN12-1157 |
Regulación
AVISO DE LA FCC
(Para Estados Unidos)
Este equipo ha sido evaluado y cumple con los límites para dispositivos digitales clase B, conforme el artículo 15 de las reglas de la FCC. Estos límites han sido diseñados para brindar una protección razonable contra la interferencia dañina en una instalación residencial. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y no se utiliza de acuerdo con las instrucciones, podría causar interferencia dañina a las comunicaciones radiales. Sin embargo, no existe garantía de que la interferencia no se produzca en una instalación en particular. Si este equipo ocasiona interferencia dañina en la recepción de radio o televisión (lo cual puede determinarse encendiendo y apagando el equipo), se recomienda al usuario que intente corregir la interferencia tomando una o más de las siguientes medidas:
- Reoriente o reubique la antena receptora.
- Aumente la distancia entre el equipo y el receptor.
- Conecte el equipo en un tomacorriente de un circuito diferente de aquél al que esté conectado el receptor.
- Consulte al distribuidor o a un técnico de radio/TV experimentado para obtener ayuda.
Este dispositivo cumple con el artículo 15 de las reglas de la FCC. El funcionamiento está sujeto a las siguientes dos condiciones: (1) este dispositivo no puede causar interferencia dañina y (2) este dispositivo debe aceptar cualquier interferencia que reciba, incluida la interferencia que pueda causar un funcionamiento no deseado. Cualquier tipo de modificación o cambio en la construcción del dispositivo sin autorización expresa del supervisor responsable podría anular la autoridad del usuario para utilizar el producto.
Requisitos de interferencia de radiofrecuencia de la FCC (para dispositivos UNII)
Los radares de alta potencia se encuentran asignados como los usuarios principales de las bandas de 5,25 a 5,35 GHz y 5,65 a 5,85 GHz. Estas estaciones de radar pueden causar interferencia y dañar este dispositivo. Este dispositivo no puede ser colocado cerca de ningún otro transmisor.
Declaración de exposición a la radiación de RF de la FCC
[Para tener acceso a la función inalámbrica (WLAN, Bluetooth,...)]
Este equipo cumple con los límites de exposición a la radiación de la FCC establecidos para un entorno no controlado. Este transmisor no debe ser coubicado u operado junto con ningún otro transmisor o antena. Este equipo debe instalarse y operarse con una distancia mínima de 20 cm (7,8 pulgadas) entre el radiador y su cuerpo. Los usuarios deben seguir las instrucciones de funcionamiento específicas para asegurar el cumplimiento de las disposiciones sobre la exposición a la RF.
Declaración de Industry Canada
(Para Canadá)
[Para tener acceso a la función inalámbrica (WLAN, Bluetooth,...)]
Este dispositivo cumple con los formatos RSS que no exigen licencia de Industry Canada. El funcionamiento está sujeto a las siguientes dos condiciones:
- Es posible que este dispositivo no provoque interferencias y
- Este dispositivo debe aceptar todo tipo de interferencias, incluso aquellas que pueden ocasionar un funcionamiento no deseado del dispositivo.
Declaración de exposición a la radiación de IC
(Para Canadá)
[Para tener acceso a la función inalámbrica (WLAN, Bluetooth,...)]
Este equipo cumple con los límites de exposición a la radiación de IC establecidos para un entorno no controlado. Este equipo debe instalarse y operarse con una distancia mínima de 20 cm (7,8 pulgadas) entre el radiador y su cuerpo.
NOTA: EL FABRICANTE NO ES RESPONSABLE DE INTERFERENCIA DE RADIO O TV PROVOCADOS POR MODIFICACIONES NO AUTORIZADAS A ESTE EQUIPO. TALES MODIFICACIONES PUEDEN ANULAR LA CAPACIDAD DEL USUARIO PARA OPERAR EL EQUIPO.
ADVERTENCIA
(PARA CANADÁ)
[PARA PRODUCTOS QUE CUENTAN CON LA FUNCIÓN INALÁMBRICA QUE UTILIZAN LAS BANDAS DE FRECUENCIA DE 5 GHZ]
- El dispositivo en la banda de 5 150-5 250 MHz es solo para ser utilizado en interiores, así se reduce el potencial de la interferencia dañina de canales adyacentes en los sistemas satelitales móviles;
- En el caso de dispositivos con antena desmontable, la ganancia de antena máxima permitida para dispositivos dentro de las bandas de 5 250 a 5 350 MHz y 5 470 a 5 725 MHz debe cumplir con el límite p.i.r.e.;
- En el caso de dispositivos con antena desmontable, la ganancia de antena máxima permitida para dispositivos dentro de la banda de 5 725 a 5 850 MHz debe cumplir con los límites p.i.r.e. especificados para funcionamiento de punto a punto y que no sea de punto a punto, según corresponda; y
- El peor caso de ángulo de inclinación necesario para cumplir con el requisito de máscara de elevación necesaria de p.i.r.e. establecido en la sección 6.2.2(3) se debe indicar con claridad. (Dispositivos que operan dentro de la banda de 5 250 a 5 350 MHz con un límite p.i.r.e. superior a 200 mW)
- Los radares de alta potencia se encuentran asignados como los usuarios principales (por ejemplo, usuarios prioritarios) de las bandas de 5 250–5 350 MHz y 5 650–5 850 MHz y estos radares pueden causar interferencia y dañar los dispositivos LE-LAN.
NOTA PARA EL INSTALADOR DE CATV
(Para Estados Unidos y Canadá)
Se recomienda al instalador de televisión por cable (CATV) que consulte el Artículo 820-40 del Código Nacional de Electridad de los Estados Unidos. El código establece las disposiciones para efectuar una puesta a tierra correcta, y en especial, indica que el cable de puesta a tierra debe conectarse al sistema de puesta a tierra del edificio lo más cerca posible del punto de entrada del cable.
ADVERTENCIA!
Nunca coloque una televisión en un lugar inestable. Se puede caer y provocar lesiones graves o la muerte. Puede evitar muchas lesiones, especialmente en niños, con tan solo tomar simples precauciones, como:
- Usar los gabinetes o soportes recomendados por el fabricante de la televisión.
- Apoyar la televisión solamente sobre muebles que soporten su peso.
- Asegurarse de que la televisión no quede colgando al borde del mueble.
- No colocar la televisión sobre un mueble alto (por ejemplo, despensas o estantes) sin anclar tanto el televisor como el mueble a un soporte adecuado.
- No colocar telas u otros materiales debajo de la televisión cuando se apoya sobre el mueble.
- Enseñar a los niños los peligros de escalar el mueble para alcanzar la televisión o sus controles.
Si va a conservar su televisión y reubicarla, debe tener en cuenta las mismas consideraciones anteriores.
Símbolos
| ~ | Se refiere a la corriente alterna (ca). |
| --- | Se refiere a la corriente continua (cc). |
| □ | Se refiere a los equipos clase ll. |
| ↓ | Se refiere al modo de espera. |
| | | Se refiere a "ENCENDIDO" (alimentación). |
| ⚡ | Se refiere a voltaje peligroso. |
IFT (Para México) [Para tener acceso a la función inalámbrica (WLAN, Bluetooth,...)]
La operación de este equipo está sujeta a las siguientes dos condiciones:
(1) es posible que este equipo o dispositivo no cause interferencia perjudicial y (2) este equipo o dispositivo debe aceptar cualquier interferencia, incluyendo la que pueda causar su operación no deseada.
| MODELOS | 32LH570B(32LH570B-UC) | 32LH573B(32LH573B-UA) |
| Dimensiones (Ancho x altura x profundidad) | Con base | 734 x 474 x 172 (mm)28,8 x 18,6 x 6,7 (pulgadas) |
| Sin base | 734 x 438 x 71 (mm)28,8 x 17,2 x 2,7 (pulgadas) |
| Peso | Con base 4,7 kg | (10,3 libras) |
| Sin base 4,5 kg | (9,9 libras) |
| Alimentación requerida | 19 V--- 1,8 A |
| Consumo de la potencia | 35 W |
| Adaptador de ca/cc | Fabricante : APDModelo : DA-48G19 | Fabricante : Lien ChangModelo : LCAP45 |
| Entrada : AC 100 - 240 V ~ 50 / 60 Hz |
| Salida : 19 V--- 2,53 A |
| MODELOS | 43LH570A(43LH570A-UE) | 49LH570A(49LH570A-UE) |
| 43LH5700(43LH5700-UD) | 49LH5700(49LH5700-UD) |
| Dimensiones(Ancho x altura x profundidad) | Con base | 976 x 633 x 217,9 (mm)38,4 x 24,9 x 8,5 (pulgadas) | 1 108 x 707 x 217,9 (mm)43,6 x 27,8 x 8,5 (pulgadas) |
| Sin base | 976 x 583 x 81,5 (mm)38,4 x 22,9 x 3,2 (pulgadas) | 1 108 x 657 x 81,5 (mm)43,6 x 25,8 x 3,2 (pulgadas) |
| Peso | Con base 8,4 kg | (18,5 libras) 10,9 kg (24,0 libras) | |
| Sin base 8,1 kg | (17,8 libras) 10,6 kg (23,3 libras) | |
| Alimentación requerida | AC 100 - 240 V ~ 50 / 60 Hz |
| Corriente de consumo / Consumo de potencia | 1,0 A / 60 W 1,15 A / | 70 W |
| MODELOS | 50LH5730(50LH5730-UA) | 55LH575A(55LH575A-UE) |
| Dimensiones (Ancho x altura x profundidad) | Con base | 1 128 x 709 x 247 (mm)44,4 x 27,9 x 9,7 (pulgadas) | 1 243 x 772 x 247 (mm)48,9 x 30,3 x 9,7 (pulgadas) |
| Sin base | 1 128 x 660 x 55,8 (mm)44,4 x 25,9 x 2,1 (pulgadas) | 1 243 x 725 x 56,8 (mm)48,9 x 28,5 x 2,2 (pulgadas) |
| Peso | Con base 14,2 kg | (31,3 libras) 17,7 kg (39,0 libras) | |
| Sin base 13,8 kg | (30,4 libras) 17,3 kg (38,1 libras) | |
| Alimentación requerida | AC 100 - 240 V ~ 50 / 60 Hz |
| Corriente de consumo / Consumo de potencia | 1,0 A / 100 W 1,2 A / 1 | 20 W |
| MODELOS | 55LH5750(55LH5750-UB) |
| Dimensiones(Ancho x altura x profundidad) | Con base | 1 243 x 774 x 238 (mm)48,9 x 30,4 x 9,3 (pulgadas) |
| Sin base | 1 243 x 725 x 56,8 (mm)48,9 x 28,5 x 2,2 (pulgadas) |
| Peso | Con base 17,6 kg | (38,8 libras) |
| Sin base 17,3 kg | (38,1 libras) |
| Alimentación requerida | AC 100 - 240 V ~ 50 / 60 Hz |
| Corriente de consumo / Consumo de potencia | 1,2 A / 120 W |
![LG 50LH5730 - IFT (Para México) [Para tener acceso a la función inalámbrica (WLAN, Bluetooth,...)] - 1](/content/2026/05/993381/images/78ee0ca0e06a85334a455a454519b089e17c06d65a442d9d800b690ccc8349b7.jpg)
LG
Life's Good
Los números de modelo y de serie del televisor se encuentran ubicados en la parte posterior del aparato. Regístrelos en el siguiente espacio por si alguna vez necesita recurrir al servicio técnico.
MODELO
SERIE
MANUAL DEL USUARIO
CONFIGURACIÓN DE DISPOSITIVOS DE CONTROL EXTERNOS
Lea atentamente este manual antes de poner en funcionamiento el equipo y consérvelo para futuras consultas.
CÓDIGOS DE TECLA
- Esta función no está disponible en todos los modelos.
| Código (Hexa) | Función Nota | | Código (Hexa) | Función Nota | |
| 00 CH | +, PR + Botón RC 53 Lista | Botón RC | | | |
| 01 CH | -, PR - Botón RC 5B Salir | Botón RC | | | |
| 02 Volumen + Botón RC 60 PIP(AD) Botón RC | | | |
| 03 Volumen - Botón RC 61 Azul Botón RC | | | |
| 06 | >(Tecla de flecha/Tecla derecha) | Botón RC 63 | Amarillo | Botón RC |
| 07 | <(Tecla de flecha/Tecla izquierda) | Botón RC 71 | Verde | Botón RC |
| 08 Encendido Botón RC 72 Rojo | | Botón RC | |
| 09 Silencio | Botón RC 79 | | Relación/Relación de Aspecto | Botón RC |
| 0B Entrada | Botón RC 91 AD | (Descripción audio) | Botón RC | |
| 0E SLEEP | Botón RC 7A Guía del usuario | Botón RC | |
| 0F | TV, TV/RAD | Botón RC | 7C | Smart/Inicio | Botón RC |
| 10 - 19 | * Tecla Número 0 - 9 | Botón RC | 7E | SIMPLINK | Botón RC |
| 1A | Q.View/Flashback | Botón RC | 8E | ►► (Adelantar) | Botón RC |
| 1E | FAV (Canal favorito) | Botón RC | 8F | ◄◄ (Retroceder) | Botón RC |
| 20 | Texto (Teletexto) | Botón RC | AA | Info | Botón RC |
| 21 | T. Opt (Opción teletexto) | Botón RC | AB | Guía de Programación | Botón RC |
| 28 | Regresar (ATRÁS) | Botón RC | B0 | ► (Reproducir) | Botón RC |
| 30 | Modo AV (Audio/Video) | Botón RC | B1 | ■ (Detener/Lista Archivo) | Botón RC |
| 39 Subtítulo | Botón RC | BA | II (Congelar/ Reproducción lenta/ Pausa) | Botón RC |
| 40 | Λ (Tecla de flecha/Cursor arriba) | Botón RC | BB | Fútbol | Botón RC |
| 41 | V (Tecla de flecha/Cursor arriba) | Botón RC | BD | ● (GRABAR) | Botón RC |
| 42 | Mis Apls. | Botón RC | DC | 3D | Botón RC |
| 43 | Menú/Configuración | Botón RC | 99 | Configuración automática | Botón RC |
| 44 OK/Aceptar | Botón RC 9F App / * | Botón RC | |
| 45 Q.Menu (menú rápido) | Botón RC 9B TV, PC | Botón RC | |
| 4C | ListA, -(Solo ATSC) | Botón RC | | | |
* El código de tecla 4C (0x4C) está disponible en los modelos ATSC/ISDB que utilizan un canal mayor/menor. (Para Corea del Sur, Japón, Norte América, Latinoamérica, excepto para modelos de Colombia)
CONFIGURACIÓN DE DISPOSITIVOS DE CONTROL EXTERNOS
- Es posible que la imagen que se muestra no sea exactamente igual a la de su TV.

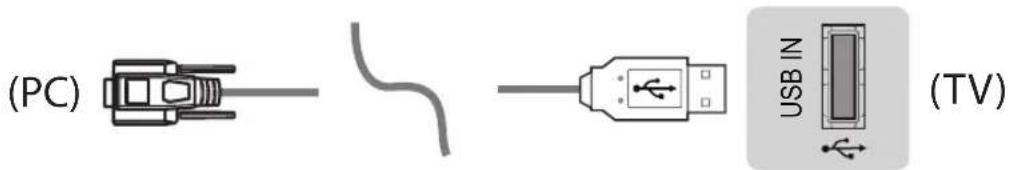

Conecte el USB al convertidor de serie/conector de entrada RS-232C, a un dispositivo de control externo (como una computadora o un sistema de control A/V) para controlar externamente las funciones del producto.
Nota: El tipo de puerto de control de la TV puede variar según la serie de los modelos.
* Tenga en cuenta que no todos los modelos admiten este tipo de conectividad. * Cable no proporcionado.
USB a convertidor de serie con cable USB
Tipo de USB
- LGTV admite el uso de un USB a convertidor de serie basado en chip PL2303 (ID de proveedor: 0x0557, ID de producto: 0x2008) que LG no fabrica ni incluye.
- Puede adquirirse en tiendas de computadoras que venden accesorios para profesionales de soporte de TI.
RS-232C con cable RS232C
Tipo DE9 (D-Sub 9 pines)
- Necesita comprar el cable RS-232C (DE9, D-Sub 9 pines tipo hembra-hembra) a RS-232C necesario para la conexión entre la PC y la TV, el cual se especifica en el manual.
Es posible que la interfaz de conexión no sea exactamente igual a la de su TV.
Tipo de adaptador telefónico
- Para realizar la conexión entre la PC y la TV, que se especifica en el manual, debe comprar el cable de conector telefónico a RS-232. * Para otros modelos, conecte al puerto USB. * Es posible que la interfaz de conexión no sea exactamente igual a la de su TV.
Computadora del cliente Configuraciones de RS-232C
RS-232C
(Puerto serie)
Configuraciones de 3 cables (no estándar)
D-Sub 9 Teléfono
Set ID
Para establecer el número de ID, consulte "Asignación de datos reales" en la página 6
- Presione SETTINGS para acceder a los menús principales.
- Presione los botones de navegación para desplazarse hasta (General → Acerca de este TV o OPTION) y luego presione OK.
- Presione los botones de navegación para desplazarse hasta SET ID y luego presione OK.
- Desplácese hacia la izquierda o hacia la derecha para establecer un número de ID y seleccione CLOSE. El rango de ajuste es de 1 a 99.
- Al finalizar, presione EXIT.
*(según el modelo)
Parámetros de comunicación
• Velocidad en baudios: 9600 bps (UART) - Longitud de datos: 8 bits - Paridad: Ninguna
- Bit de parada: 1 bit
- Código de comunicación: código ASCII
- Use un cable cruzado (reversa).
Lista de referencia de comandos
(según el modelo)
| COMANDO 1 | COMANDO 2 | Datos (Hexadecimal) | | COMANDO 1 | COMANDO 2 | Datos (Hexadecimal) |
| 01. Encendido* | k | a | 00 a 01 | 15. Balance | k | t | 00 a 64 |
| 02. Relación de Aspecto | k c (página 7) | | | 16. Temperatura del color | x u 00 a 64 | | |
| 03. Silencio de pantalla | k d (página 7) | | | 17. Método de ISM (Solo TV Plasma) | j p (página 8) | | |
| 04. Silencio de volumen | k e 00 a 01 | 18. Ecualizador j v (página 8) | | | | | |
| 05. Control de Volumen | k f 00 a 64 | | | 19. Ahorro de energía | j q 00 a 05 | | |
| 06. Contraste k | g 00 a 64 | | | 20. Comando Sintonizar | m | a (página 9) | |
| 07. Brillo | k h 00 a 64 | | | 21. Canal (Programa) Agregar/Borrar (Saltar) | m | b 00 a 01 | |
| 08. Color | k | i | 00 a 64 | 22. Tecla | m | c | CÓDIGOS de tecla |
| 09. Tinte | k | j | 00 a 64 | 23. Controlar Luz de fondo, Luz del panel de control | m | g 00 a 64 | |
| 10. Nitidez | k k 00 a 32 | | | 24. Selección de entrada (Ppal.) | x b (página 11) | | |
| 11. Seleccionar OSD | k l | 00 a 01 | | 25. 3D (Solo modelos 3D) | x t (página 11) | | |
| 12. Modo de bloqueo de control remoto | k m | 00 a 01 | | 26. 3D Extendido (Solo modelos 3D) | x v (página 11) | | |
| 13. Agudos | k | r | 00 a 64 | 27. Configuración automática | j u (página 12) | | |
| 14. Graves | k s 00 a 64 | | | | | | |
* Nota: Durante la reproducción o grabación de medios, todos los comandos, excepto Power (Alimentación) (ka) y Key (Tecla) (mc), no se ejecutan y se reconocen como NG. Con el cable RS232C, la TV puede comunicar el "comando ka" en estado encendido u apagado. pero con el cable conversor de USB a serie, el comando funciona solo si la TV está encendida.
Protocolo de Transmisión/Recepción
Transmission
[Set ID] : Puede ajustar [Set ID] para elegir el número de ID del monitor que desea en el menú de opciones.
El rango de ajuste en la TV es de 1 a 99. Si el valor [Set ID] se selecciona en "0", se puede controlar cada conjunto conectado.
* [Set ID] se indica como decimal (1 a 99) en el menú y como hexadecimal (0x00 a 0x63) en el protocolo de transmisión/recepción.
[DATA] : Para transmitir los datos de comando (hexadecimal). Transmite datos "FF" para leer el estado del comando.
[Cr] : Retorno de carro: código ASCII "0x0D"
[ ] : Espacio: código ASCII "0x20"
Reconocimiento de aceptación
[Command2][ ][Set ID][ ][OK][Data][x]
El televisor transmite mensajes de ACK (reconocimiento) sobre la base de este formato cuando recibe datos normales. En este momento, si los datos se encuentran en modo de lectura, indica los datos de estado actuales. Si los datos se encuentran en modo de escritura, devuelve los datos de la PC.
Reconocimiento de error
[Command2][ ][Set ID][ ][NG][Data][x]
* El conjunto transmite mensajes de ACK (reconocimiento) sobre la base de este formato cuando recibe datos anormales de umbiones no viables o errores de comunicación.
Datos 00: código ilegal
Asignación de datos reales (Hexadecimal → Decimal)
* Cuando ingresa los [data] en hexadecimal, consulte la tabla de conversión a continuación. * El Comando de sintonización de canales (ma) utiliza un valor hexadecimal de dos bytes ([data]) para seleccionar el número de canal.
00: Paso 0 32: Paso 50 (Set ID 50) FE: Paso 254
01: Paso 1 (Set ID 1) 33: Paso 51 (Set ID 51) FF: Paso 255
... ... ...
0A: Paso 10 (Set ID 10) 63: Paso 99 (Set ID 99) 01 00: Paso 256
... ... ...
0F: Paso 15 (Set ID 15) C7: Paso 199
10: Paso 16 (Set ID 16) C8: Paso 200
27 0E: Paso 9998
27 0F: Paso 9999
... ... ...
* Según el modelo y la señal, los comandos podrán funcionar de un modo diferente.
01. Potencia (Comando: k a)
Para controlar el encendido o apagado del dispositivo.
Transmisión [k][a][ ][Set ID][ ][Dato][Cr]
Dato 00: Apagado 01: *Encendido
Ack [a][ ][Set ID][ ][OK/NG][Dato][x]
Para mostrar que la TV está encendida o *apagada
Transmisión [k][a][ ][Set ID][ ][Dato][Cr]
Ack [a][ ][Set ID][ ][OK][Dato][x]
* De igual manera, si otras funciones transmiten datos "FF" de acuerdo con este formato, la retroalimentación de reconocimiento presenta el estado de cada función.
02. Relación de aspecto (Comando: k c) (Tamaño de la imagen principal)
Para ajustar el formato de la pantalla. (Formato de imagen principal)
También puede ajustar el formato de pantalla mediante la opción Relación de aspecto en el Q.MENU o en el menú PICTURE.
Transmisión [k][c][ ][Set ID][ ][Data][Cr]
Dato 01: Pantalla normal 07: 14:9 (4:3) (Europa, C
02: Pantalla amplia (16:9)
04: Zoom
05: Zoom 2
Solo Latinoamérica, excepto Colombia)
06: Por Programa
(Europa, Colombia, Oriente
Medio, Asia, excepto Corea del Sur y Japón)
09: * Original
0B: Ancho total
(Europa, Colombia,
Oriente Medio, Asia,
excepto Corea del Sur y Japón)
10 a 1F: Zoom cine 1 a 16
Ack [c][ ][Set ID][ ][OK/NG][Data][x]
* Usando la entrada de PC, seleccione la relación de aspecto de la pantalla de 16:9 o 4:3. * En el modo DTV/HDMI/Componente (alta definición), solo búsqueda está disponible. * El modo ancho completo puede funcionar de modo diferente según el modelo y es totalmente compatible con DTV y parcialmente compatible con ATV y AV.
- Screen Mute (Silencio de pantalla) (Command: k d)
Para seleccionar el silenciador de la pantalla en Encendido o Apagado.
Transmission [k][d][ ][Set ID][ ][Data][Cr]
Datos 00: Silenciador de pantalla apagado (imagen encendida)
Silenciador de video apagado.
01: Silenciador de pantalla encendido
(imagen apagada)
10: Silenciador de video encendido
Ack [d][ ][Set ID][ ][OK/NG][Data][x]
* Solo en caso del silenciador de video activado, la TV mostrará la visualización en pantalla (OSD).
Pero si está activado el silencio de la pantalla, el televisor no mostrará dicha visualización (OSD).
04. Silenciador de volumen (Comando: k e)
Para activar o desactivar el silencio del volumen.
También es posible ajustar el silenciador a través del botón MUTE del control remoto.
Transmisión [k][e][ ][Set ID][ ][Datos][Cr]
Datos 00: Silenciador de volumen encendido (Volumen apagado)
01: Silenciador de volumen apagado (Volumen encendido)
Ack [e][ ][Set ID][ ][OK/NG][Datos][x]
05. Control de volumen (Comando: k f)
Para ajustar el volumen.
También puede ajustar el volumen con los botones de volumen en el control remoto.
Transmisión [k][f][ ][Set ID][ ][Datos][Cr]
Datos Mín.: 00 a Máx.: 64
Ack [f][ ][Set ID][ ][OK/NG][Datos][x]
Para ajustar el contraste de la pantalla. También puede ajustar el contraste en el menú PICTURE.
Transmisión [k][g][ ][Set ID][ ][Datos][Cr]
Datos Mín. : 00 a Máx.: 64
Ack [g][ ][Set ID][ ][OK/NG][Data][x]
07. Brillo (Comando: k h)
Para ajustar el brillo de la pantalla. También puede ajustar el brillo en el menú PICTURE.
Transmisión [k][h][ ][Set ID][ ][Data][Cr]
Datos Mín. : 00 a Máx.: 64
Ack [h][ ][Set ID][ ][OK/NG][Data][x]
08. Color (Comando: k i)
Para ajustar el color de la pantalla. También puede ajustar el color en el menú PICTURE.
Transmisión [k][i][ ][Set ID][ ][Data][Cr]
Datos Mín. : 00 a Máx.: 64
Ack [i][ ][Set ID][ ][OK/NG][Data][x]
Para ajustar el tinte de la pantalla. También puede ajustar el tinte en el menú PICTURE.
Transmisión [k][j][ ][Set ID][ ][Data][Cr]
Datos Rojo: 00 a Verde: 64
Ack [j][ ][Set ID][ ][OK/NG][Data][x]
- Nitidez (Comando: k k)
Para ajustar la nitidez de la pantalla. También puede ajustar la nitidez en el menú PICTURE.
- Selección de OSD (Comando: k l)
Para seleccionar el encendido o apagado del modo de visualización en pantalla (OSD) durante el control remoto.
Transmisión [k][l][ ][Set ID][ ][Data][Cr]
Dato 00: OSD apagado 01: OSD encendido
Ack [I][ ][Set ID][ ][OK/NG][Data][x]
- Modo de bloqueo del control remoto (Comando: k m)
Para bloquear el control remoto y los controles del panel frontal del televisor.
Transmisión [k][m][ ][Set ID][ ][Data][Cr]
Dato 00: Bloqueo desactivado
01: Bloqueo activado
Ack [m][ ][Set ID][ ][OK/NG][Data][x]
* Si no está utilizando el control remoto, use este modo.
Cuando la potencia principal se apaga y enciende (se desconecta y conecta, después de 20 a 30 segundos), se lanza el bloqueo del control externo.
* En modo de espera (CC apagada mediante la hora de apagado o el comando "ka", "mc") si está activado el bloqueo de teclas, la TV no se encenderá al presionar la tecla de encendido de IR o la tecla local.
- Treble (Agudos) (Comando: k r)
Para ajustar los agudos.
También puede ajustarlos en el menú AUDIO.
Transmisión [k][r][ ][Set ID][ ][Data][Cr]
Datos Mín. : 00 a Máx.: 64
Ack [r][ ][Set ID][ ][OK/NG][Data][x]
* (según el modelo)
- Graves (Comando: k s)
Para ajustar los bajos.
También puede ajustarlos en el menú AUDIO.
Transmisión [k][s][ ][Set ID][ ][Data][Cr]
Datos Mín. : 00 a Máx.: 64
Ack [s][ ][Set ID][ ][OK/NG][Data][x]
* (según el modelo)
- Balance (Comando: k t)
Para ajustar el balance.
También puede ajustar el balance en el menú AUDIO.
Transmisión [k][t][ ][Set ID][ ][Datos][Cr]
Datos Mín.: 00 a Máx.: 64
Ack [t][ ][Set ID][ ][OK/NG][Datos][x]
- Temperatura de color (Comando: x u)
Para ajustar la temperatura de color. También puede ajustar la temperatura de color en el menú PICTURE.
Transmisión [x][u][ ][Set ID][ ][Datos][Cr]
Datos Mín.: 00 a Máx.: 64
Ack [u][ ][Set ID][ ][OK/NG][Datos][x]
- Método ISM (Comando: j p) (solo en televisores de plasma)
Para controlar el método ISM. También puede ajustar el método ISM en el menú OPTION.
Transmisión [j][p][ ][Set ID][ ][Datos][Cr]
Datos Mín.: 02: Orbiter (Orbitador)
- Ecualizador (Comando: j v)
▶ Ajustar el EQ (ecualizador) del conjunto. Transmisión [j][v][ ][Set ID][ ][Datos][Cr]
Frecuencia Datos
| 7 | 6 | 5 | | Frecuencia | 4 | 3 | 2 | 1 | 0 | Paso | | | |
| 0 | 0 | 0 | | 1er. Banda | 0 | 0 | 0 | 0 | 0 | | | | 0 (decimal) |
| 0 | 0 | 1 | | 2er. Banda | 0 | 0 | 0 | 0 | 1 | | | | 1 (decimal) |
| 0 | 1 | 0 | | 3er. Banda | ... | ... | ... | ... | ... | | | | ... |
| 0 | 1 | 1 | | 4er. Banda | 0 | 0 | 0 | 1 | 1 | | | 19 (decimal) |
| 1 | 0 | 0 | | 5er. Banda | 0 | 0 | 1 | 0 | 1 | | | 20 (decimal) |
Acknowledgement [v][ ][Set ID][ ][OK/NG][Data][x]
* Depende del modelo, y puede ajustarse cuando el modo de sonido es un valor de EQ ajustable.
- Ahorro de energía (Comando: j q)
Para reducir el consumo de energía de la TV. También puede ajustar el Ahorro de energía en el menú PICTURE.
Transmisión [j][q][ ][Set ID][ ][Data][Cr]
Datos
00: apagado
01: mínimo
02: medio
03: máximo
04: Automático (para TV LCD/TV LED)/Sensor inteligente (para TV PDP)
05: apagado de pantalla
* (según el modelo)
Ack [q][ ][Set ID][ ][OK/NG][Data][x]
- Tune Command (Comando de sintonización) (Command: m a)
* Este comando puede funcionar de un modo diferente según el modelo y de la señal.
- Para los modelos de Europa, Oriente Medio, Colombia, Asia, excepto Corea del Sur y Japón
▶ Seleccione el canal de los siguientes números físicos.
Transmission [m][a][ ][Set ID][ ][Data 00][ ]
[Data 01][ ][Data 02][Cr]
* Analógica Antena/Cable
[Data 00][Data 01] Datos de canales
Datos 00: datos de canal de bytes altos
Datos 01: datos de canal de bytes bajos
- 00 00 \~ 00 C7 (decimal: 0 \~ 199)
Datos 02: fuente de entrada (análogica)
- 80: TV por cable (CATV)
* Digital Antena/Cable/Satélite
[Data 00][Data 01]: datos de canales
Datos 00: datos de canal de bytes altos
Datos 01: datos de canal de bytes bajos
- 00 00 \~ 27 0F (decimal: 0 \~ 9999)
Datos 02: fuente de entrada (digital)
- 90: TV por cable (CADTV)
- a0: Radio por cable (CA-Radio)
* Ejemplos de comandos de sintonización:
- Sintonizar el canal Antena analógico (PAL) 10.
Set ID = Todo = 00
Datos 00 & 01 = Datos de canal es 10 = 00 0a
Datos 02 = TV Antena analógica = 00
Resultado = ma 00 00 0a 00
- Sintonizar el canal Antena digital (DVB-T) 01.
Set ID = Todo = 00
Datos 00 & 01 = Datos de canal es 1 = 00 01
Datos 02 = TV Antena digital = 10
Resultado = ma 00 00 01 10
- Sintonizar el canal satelital (DVB-S) 1000.
Set ID = Todo = 00
Datos 00 & 01 = Datos de canal es 1000 = 03 E8
Datos 02 = Satélite de TV digital = 40
Resultado = ma 00 03 E8 40
Ack [a][ ][Set ID][ ][OK][Data 00][Data 01]
[Data 02][x][a][ ][Set ID][ ][NG][Data 00][x]
- Para los modelos de Corea del Sur, América del Norte, América Latina, excepto Colombia.
Para sintonizar los canales en el siguiente número físico/mayor/menor.
Transmisión [m][a][ ][0][ ][Data00][ ][Data01]
[ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]
Los canales digitales poseen un número de canal físico, mayor y menor. El número físico es el número de canal digital real, el mayor es el número al cual el canal se debe asignar y el menor es el subcanal. Como el sintonizador ATSC asigna automáticamente el canal al número mayor/menor, cuando se envía un comando en modo Digital, no es necesario especificar el número físico.
* Analógica Antena/Cable
Datos 00 : número de canal físico
- Antena (ATV): 02\~45 (decimal: 2 \~ 69)
- Cable (CATV): 01, 0E\~7D (decimal: 1, 14\~125)
Datos 01 y 04: número de canal mayor/menor
Datos 01 y 02: xx (no importa)
Datos 03 y 04: xx (no importa)
Datos 05: fuente de entrada (analógica)
- 01: TV por cable (CATV)
* Antena digital/Cable
Datos 00: xx (no importa)
[Data 01][Data 02]: número de canal mayor
Datos 01: datos de canal de bytes altos
Datos 02: datos de canal de bytes bajos - 00 01 \~ 27 0F (decimal: 1 \~ 9999)
[Data 03][Data 04]: número de canal menor
Datos 03: datos de canal de bytes altos
Datos 04: datos de canal de bytes bajos
Datos 05: fuente de entrada (digital)
- 02: TV Antena (DTV): usar número de canal físico
- 06: Cable de TV (CADTV): usar número de canal físico
- 22: TV Antena (DTV): no usar número de canal físico
- 26: Cable de TV (CADTV): no usar un número de canal físico
- 46: Cable de TV (CADTV): usar solo un número de canal mayor (canal de una parte)
Hay dos bytes disponibles para cada dato de canal mayor y menor, pero generalmente, solo se usa el byte más bajo (los bytes altos son de 0).
* Ejemplos de comandos de sintonización:
- Sintonice el canal de cable analógico (NTSC) 35.
Set ID = Todo = 00
Datos 00 = Datos de canal es 35 = 23
- Para modelos de Japón
Para sintonizar los canales en el siguiente número físico/mayor/menor.
Transmission [m][a][ ][0][ ][Data00][ ][Data01]
[ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]
* Antena digital/Satélite
Datos 00: xx (no importa)
[Data 01][Data 02]: número de canal mayor
Datos 01: datos de canal de bytes altos
Datos 02: datos de canal de byte bajos
- 00 01 \~ 27 0F (decimal: 1 \~ 9999)
[Data 03][Data 04]: Número de canal menor/sucursal
(No importa en satélite)
Datos 03: datos de canal de bytes altos
Datos 04: datos de canal de byte bajos
Datos 05: fuente de entrada (digital/satelital para Japón)
- 07: BS (satélite de transmisión)
- 08: CS1 (satélite de comunicación 1)
- 09: CS2 (satélite de comunicación 2)
* Ejemplos de comandos de sintonización:
1 Sintonizar el canal Antena digital (ISDB-T) 17-1.
Set ID = Todo = 00
* Esta función varía según el modelo.
Ack [a][ ][Set ID][ ][OK][Data 00][Data 01]
[Data 02][Data 03][Data 04][Data 05]
[x][a][ ][Set ID][ ][NG][Data 00][x]
- Canal (Programa) Agregar/Borrar (Saltar) (Command: m b)
Para saltar el canal actual (programa) para otra ocasión.
Transmission [m][b][ ][Set ID][ ][Data][Cr]
Dato 00: Borrar(ATSC, ISDB)/Saltar 01: Agregar (DVB)
Ack [b][ ][Set ID][ ][OK/NG][Data][x]
* Establecer el estado del canal guardado en borrar (ATSC, ISDB)/saltar (DVB) o agregar.
- Key (Tecla) (Comando: m c)
Para enviar el código de tecla del control remoto IR.
Transmisión [m][c][ ][Set ID][ ][Data][Cr]
Datos Código de tecla - página 2.
Ack [c][ ][Set ID][ ][OK/NG][Data][x]
- Control BackLight (Control de la luz de fondo) (Comando: m g)
- Input select (Selección de entrada) (Comando: x b)
(Entrada de la imagen principal)
Para seleccionar la fuente de entrada para la imagen principal.
Transmisión [x][b][ ][Set ID][ ][Data][Cr]
Datos
00:DTV 01: CADTV
02: Satelital DTV 10: ATV
ISDB-BS (Japón)
03: ISDB-CS1 (Japón)
04: ISDB-CS2 (Japón)
11: CATV
20: AV o AV1 21: AV2
40: Componente1 41: Componente 2
60: RGB
90: HDMI1 91: HDMI2
92: HDMI3 93: HDMI4
Ack [b][ ][Set ID][ ][OK/NG][Data][x]
* Esta función varía según el modelo y la señal.
- 3D (Command: x t) (solo modelos 3D) (Depende del modelo)
Para cambiar el modo 3D del TV.
Transmission [x][t][ ][Set ID][ ][Data 00][ ][Data 01]
[ ][Data 02][ ][Data 03][Cr]
* (según el modelo)
Datos estructura
[Data 00] 00: 3D encendido
01: 3D apagado
02: 3D a 2D
03: 2D a 3D
03: Frame Sequential (Fotogramas secuenciales)
04: Column interleaving (Intercalado en columna)
05: Row interleaving (Intercalado en fila)
[Data 02] 00: Derecha a Izquierda
01: Izquierda a Derecha
[Dato 03] Efecto 3D (profundidad 3D): Mín.: 00 - Máx.: 14
(*transmite por código hexadecimal)
* Si [Data 00] es 00 (3D encendido), [Data 03] no es relevante.
* Si [Data 00] es 01 (3D apagado) o 02 (3D a 2D), [Data 01], [Data 02] y [Data 03] no son relevantes.
* Si [Data 00] es 03 (2D a 3D), [Data 01] y [Data 02] no son relevantes.
* Si [Data 00] es 00 (3D encendido) o 03 (2D a 3D), [Data 03] funciona solo cuando el modo 3D (género) es manual.
* Es posible que todas las opciones del patrón de 3D ([Datos 01]) no estén disponibles según la transmisión/señal de video.
| [Data 00] [Data 01] [Data 02] [Data 03] |
| 00 O | O | O | |
| 01 | X | X | X |
| 02 | X | X | X |
| 03 | X | O | O |
X: no importa
Ack [t][ ][Set ID][ ][OK][Data00][Data01][Data02]
[Data03][x]
[t][ ][Set ID][ ][NG][Data00][x]
- 3D extendido (Command: x v) (solo modelos 3D)
(Depende del modelo)
Para cambiar la opción 3D del televisor.
Transmission [x][v][ ][Set ID][ ][Data 00][ ]
[Data 01][Cr]
[Data 00] Opción 3D
00: Corrección de imagen 3D
01: Profundidad 3D (Modo 3D es Solo manual)
02: Punto de vista 3D
06 : Corrección de Color 3D
07 : Ampliación de Sonido 3D
08 : Vista de imagen normal
09 : Modo 3D (Tipo)
[Dato 01] Cuenta con su propio rango para cada opción 3D determinada por [Dato 00].
1) Cuando [Dato 00] es 00
00: Derecha a Izquierda
01: Izquierda a Derecha
2) Cuando [Dato 00] es 01, 02
Dato Mín.: 0 - Máx.: 14 (*transmite por código hexadecimal)
El rango de valores de datos (0 - 20) convierte el rango de visión (-10 - +10) de forma automática (según el modelo)
* Esta función funciona cuando el modo 3D (género) es solo manual.
3) Cuando [Dato 00] es 06, 07
00: encendido
01: apagado
4) Cuando [Data 00] es 08
00: revertir a video 3D de video 2D convertido de 3D a 2D
01: cambiar video 3D a video 2D, excepto video 2D a 3D
* Si la condición de la conversión no se cumple, el comando se trata como NG.
5) Cuando [Data 00] es 09
00: Estándar 01: Deportes
02: Cine 03: Extremo
04: Manual 05: Automático
Ack [v][ ][Set ID][ ][OK][Data00][Data01][x]
[v][ ][Set ID][ ][NG][Data00][x]
- Configuración automática (Comando: j u)
Para ajustar la ubicación de la imagen y reducir su temblor de manera automática. La configuración automática solo funciona en el modo RGB-PC.
Transmission [j][u][ ][Set ID][ ][Data][Cr]
Guía Rápida de Configuración
Lea atentamente este manual antes de poner en marcha el equipo y consérvelo para futuras consultas.
Guía de configuración rápida
ESPAÑOL Leer Seguridad y Consultas.
(Para Estados Unidos y Canadá)
