EFG660N - Cocina EAS Electric - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cocina independiente (gas y electricidad)
Marca	EAS Electric
Modelo	EFG660N
Dimensiones (Al x An x Pr)	890 x 600 x 600 mm
Fuente de alimentación	220-240 V, 50-60 Hz
Consumo total de energía	0.006 - 5.6 kW
Requisito de fusible	Mín 16 A – Máx 25 A
Clase de eficiencia energética (horno)	B
Tipo de horno	Estático con ventilador turbo opcional
Volumen útil del horno	50 - 60 litros
Luz del horno	25 W
Potencia del grill	2000 W
Quemadores de gas	5 quemadores (wok, fuerte, normal, auxiliar) con rango de potencia 0.9 – 4.6 kW
Placa eléctrica (si está equipada)	4 zonas: 1x145mm 1000W, 1x145mm Rápida 1500W, 1x180mm 1500W, 1x180mm Rápida 2000W
Temporizador	Digital o analógico (según la versión)
Características de seguridad	Dispositivo de seguridad de gas (elemento térmico), Bloqueo infantil
Funciones del horno	Calentamiento superior/inferior, grill, ventilador turbo, asado de pollo (opcional)
Accesorios incluidos	Bandeja para grill, espetón para pollo (opcional), bandeja de horno, estante de alambre
Limpieza	Interior del horno de esmalte fácil de limpiar; panel de control con paño húmedo
Garantía	2 años (España)

Preguntas frecuentes - EFG660N EAS Electric

¿Cómo limpio el horno?

Use un paño húmedo con agua tibia y detergente suave. Evite limpiadores abrasivos. Limpie el horno cuando esté tibio. Consulte la sección Mantenimiento y limpieza.

¿Cómo reemplazo la luz del horno?

Desconecte la corriente y deje que el horno se enfríe. Retire la cubierta de vidrio girando en sentido antihorario, luego reemplace la bombilla con una lámpara resistente al calor de 25W (hasta 300°C). Vuelva a montar en orden inverso.

¿Qué debo hacer si el horno no calienta?

Verifique la fuente de alimentación y los fusibles. Asegúrese de que el temporizador esté configurado o en modo manual. Verifique que los botones de función y temperatura estén configurados correctamente. Si el problema persiste, contacte al servicio autorizado.

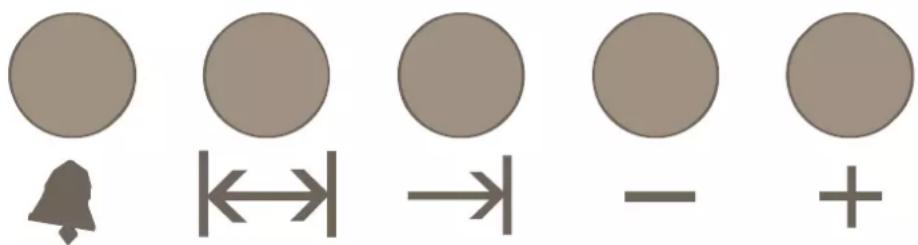

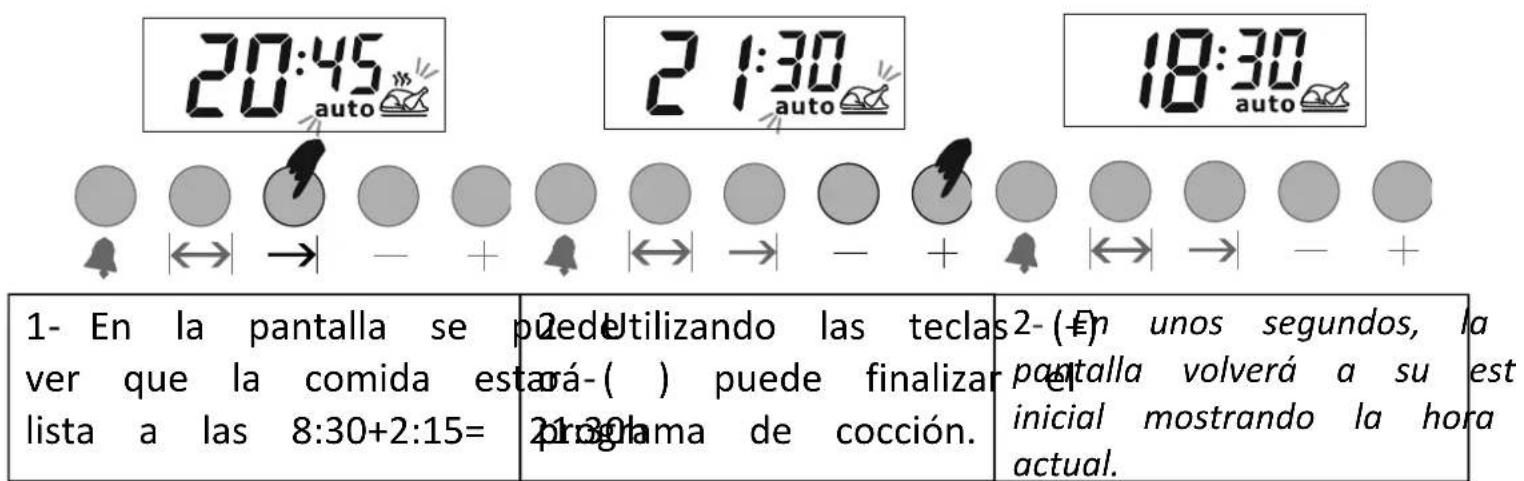

¿Cómo uso el temporizador para horneado automático?

Cambie al modo manual presionando simultáneamente las teclas (+) y (-). Configure el tiempo de cocción usando (+) y (-). El horno arrancará automáticamente. Para configurar un inicio retardado, presione la tecla de función y ajuste la hora de finalización. Consulte Uso del temporizador del horno.

¿Es segura la cocina para niños?

Los niños menores de 8 años deben ser supervisados. El aparato se calienta durante el uso. Use la función de bloqueo infantil en el temporizador para evitar cambios accidentales. Mantenga los materiales de embalaje fuera del alcance.

¿Cómo conecto el suministro de gas?

Para GLP: conecte una manguera de gas certificada a la boquilla trasera y apriete con una abrazadera. Para gas natural: contacte a la compañía de suministro de gas. Nunca use llama para la prueba de fugas; use agua jabonosa. Consulte Conexión de gas.

¿Cuál es la clase de eficiencia energética del horno?

El horno tiene una clase de eficiencia energética B según la norma EN 50304. Los valores pueden variar según el uso.

¿Puedo usar el grill con la puerta abierta?

No, para grills eléctricos la puerta del horno debe estar cerrada para evitar pérdida de calor y asegurar una cocción uniforme. Para grills de gas, la puerta puede estar parcialmente abierta si se indica. Consulte Uso de la bandeja para grill.

¿Cómo sé qué inyector de gas es para mi tipo de gas?

Los diámetros de los inyectores para GLP y GN se proporcionan en el manual. Por ejemplo, el quemador wok usa 0.98 mm para GLP y 1.45 mm para GN. Siempre consulte a un técnico calificado para la conversión.

¿Qué significa el indicador 'auto'?

La palabra 'auto' parpadea cuando el horno se desactiva debido a un corte de energía o si no se ha programado ningún programa. Presione ambas teclas (+) y (-) para cambiar al modo manual para reanudar el funcionamiento normal.

MANUAL DE USUARIO EFG660N EAS Electric

MANUAL DE INSTRUCCIONES

INSTRUCTION MANUAL

¡Por favor lea este manual antes de usar el producto!

Estimado Cliente,

Queremos que Usted obtenga el máximo rendimiento de su produc fabricado en unas instalaciones modernas bajo los más rigurosos de de calidad.

Por lo tanto, lea atentamente y de manera íntegra todo el mar usar el producto y guárdelo para poder consultarlo más adelante. de ceder el producto a otra persona, entréguele también este m

El manual de instrucciones le ayudará a usar el producto de m y segura.

• Lea el manual de instrucciones antes de instalar y utilizar el
• Respete siempre las instrucciones de seguridad.
• Conserve el manual en un lugar de fácil acceso para posterio
• Lea los otros documentos proporcionados junto con el producto No olvide que este manual de instrucciones podría ser aplicable modelos.

Las diferencias entre distintos modelos se indican claramente en el manual.

Símbolos y Descripciones:

El manual de instrucciones incluye los siguientes símbolos.

1

2

3

4

5

1- Información importante y consejos útiles de uso
2- Advertencia contra peligros por daños personales y materiales
3- Advertencia contra una descarga eléctrica
4- Advertencia contra el peligro de incendio
5- Advertencia por superfici calientes

V. 3

Índice

1) Su Producto 3

√ Aspecto General 3
√ Características Técnicas 3
√ Accesorios 4

2) Instrucciones de Seguridad Importantes 5

√ Seguridad General 5 6 7
√ Seguridad para los niños 7
√ Seguridad cuando se trabaja con electricidad 8
√ Propósito de uso 8

3) Instalación 8

√ Antes de la instalación 8 9
√ Instalación y conexiones 10
√ Conexión de electricidad gas - 10 11 12
√ Control de fugas 12
√ Deshacerse del producto Eliminación del embalaje 13
√ Futuros transportes 13
√ Deshacerse del producto antiguo - 13 14

4) Preparación previa 14

√ Consejos para ahorrar energía
√ Primer uso - Limpieza inicial - Primer calentamiento 15

5)Uso del horno 15

√ Información general sobre cómo hornear, gratinar y asar 15
√ Uso del horno eléctrico - 17 18

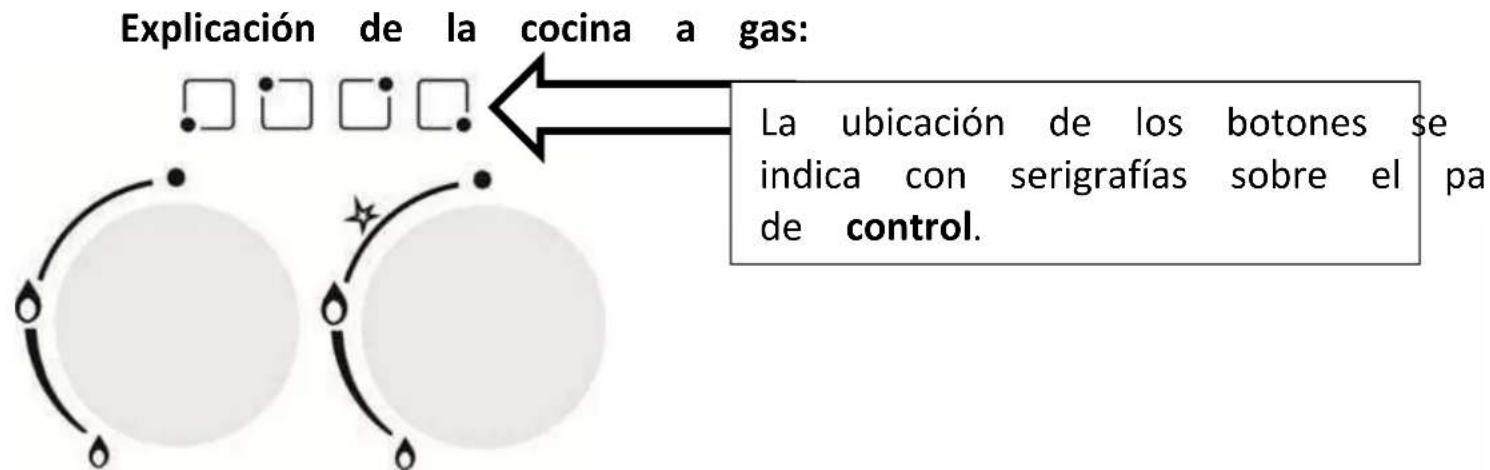

√ Explicación sobre cómo usar el quemador de gas - 19
√ Explicación sobre cómo usar el horno de gas - 20
√ Explicación sobre cómo usar la placa de grill
√ Explicación sobre cómo usar el asador de pollos - 21
√ Modos de funcionamiento - 23 24
√ Uso del reloj del horno - 24 30
√ Tabla de tiempos de cocción - 31 32
√ Uso de la parrilla Tabla de tiempos de cocción de la parrilla

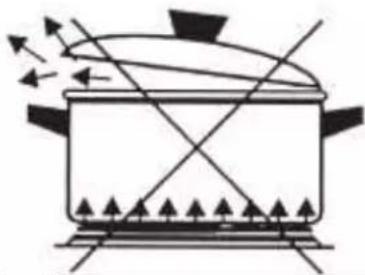

6) Uso del quemador eléctrico - 33 34

7) Mantenimiento y limpieza 35

√ Información general 35
√ Limpieza del panel de control - 35 36
√ Limpieza del horno 36
√ Sustitución de la bombilla del horno 37

8) Solución de problemas 37-38

V. 3

ASPECTO GENERAL

Características Técnicas

Voltaje/frecuencia 220 240 V - 50 60 Hz - -
Consumo total de electricidad Min. 0,006	KW - Max. 5,6 kW
Cuadro de electricidad Min. 16 A - Max. 25 A
Tipo de cable/sección transversal 3 X 0,75 PVC - 3 X 1 PVC - 3 X 1,5 PVC PVCH05VV-F...
Longitud del cable Max. 1,5 M
Dimensiones exteriores(altura/anchura/profundidad)	(60 X 60) 890X600X600mm(57 X 57) 890X570X570mm(50X60) 880X500X585mm(50X55)(50X50)
Horno Horno estático (opcional)
Clase de eficiencia energética B
Iluminación interior 25 W
Consumo de energía de la parrilla 2000	W
Volumen de uso disponible en el horno	50X50 51 lt50X60 51 lt60X60 62 lt

V. 3

Fundamental: La información de la etiqueta energética para hornos eléctricos domésticos se ajusta a los estándares EN 50304. Los v determinan según las funciones de carga estándar, calentador inferi superior o calentamiento asistido por ventilador (si está disponible).

De cara a mejorar la calidad del producto, se podrán rea

cambios en sus características técnicas sin previo aviso.

Las figuras de este manual son esquemáticas y pueden nc

exactamente con su producto.

La información sobre el producto, o sobre los valores indi los documentos que acompañan al producto, son valores obtenidos laboratorio según los estándares correspondientes. Estos valores puede cambiar según condiciones ambientales y de uso del producto.

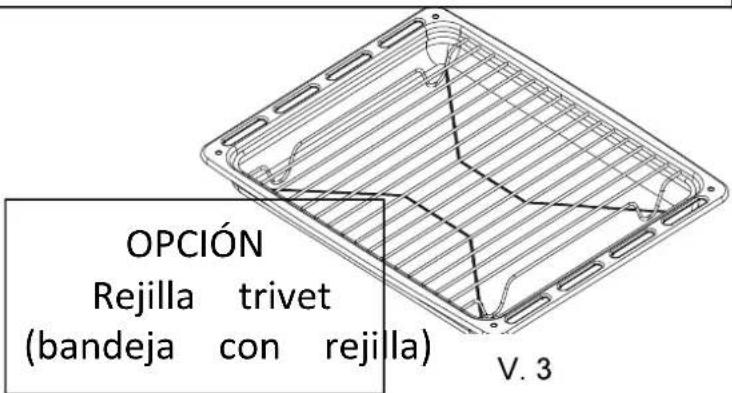

ACCESORIOS

Según el modelo de producto, el tipo de accesorios cambia accesorios descritos en este manual pueden no ser aplicables a s producto.

Bandeja de Horno: Se puede utilizar para repostería, alimentos congelados grandes asados

Rejilla Metálica: se puede utilizar para hornear o asar alimentos, también para gratinar y poner cacerolas en el estante deseado.

OPCIÓN Asador de pollos

2) Instrucciones de seguridad importantes

En este apartado se encuentran las instrucciones de seguridad para prevenir lesiones personales o daños materiales. Si no se respe instrucciones, se anulará todo tipo de garantía sobre el producto.

Seguridad General

- Este producto no está destinado a ser usado por personas discapacitadas física, sensorial o mentalmente, ni por personas inexpertas en su uso, (incluidos los niños), a no ser que sean vigiladas o instruidas sobre el uso del producto. Vigile a los niños de manera que se asegure de que no jueguen con el aparato.

- Según los valores de la tabla "Características técnicas", conecte el aparato a una toma adecuada y protegida con una toma de tierra/línea. No olvide contratar a un electricista autorizado para la instalación de la conexión a tierra, tanto para un uso con o sin transformador. Nuestra empresa no se hace responsable de los daños y perjuicios que se produzcan por la utilización del producto sin conexión a tierra según la normativa local.

- En caso de deterioro del cable eléctrico/enchufe, no utilice el aparato. Llame al Servicio Técnico Autorizado.

- No utilice el aparato si está dañado o hay daños visibles.

- No haga ninguna reparación o cambios en el aparato. No obstante, Usted puede resolver algunos problemas, ver las páginas 37-38 para encontrar soluciones a estos problemas.

- ¡No limpie nunca el aparato pulverizando o vertiendo agua sobre el mismo! ¡Existe peligro de descarga eléctrica!

- No utilice el aparato en caso de ingesta de medicamentos y/o alcohol que puedan afectar a su capacidad de razonamiento.

- El aparato se debe desconectar durante su instalación, mantenimiento, limpieza y reparación.

- Siempre realice la instalación y la reparación con un servicio técnico autorizado. El fabricante no se hace responsable de los daños que se puedan producir debido a la intervención de personas no autorizadas, lo que anularía la garantía del producto.

- Tenga cuidado al cocinar con alcohol. El alcohol se evapora a altas temperaturas y puede causar incendios cuando entra en contacto con superficies calientes.

V. 3

- No caliente latas cerradas ni frascos de cristal en el horr presión puede provocar que exploten.

- No ponga materiales inflamables cerca del aparato mientras en funcionamiento.

- No ponga bandejas de hornear, platos o papel de aluminio directamente en la base del horno, puede dañarse debido concentración de temperatura.

- Mantenga las rejillas de ventilación despejadas en todo mor

- El aparato puede que esté caliente mientras está en funcionamiento. No toque las partes calientes, la parte interhorno, los elementos de calefacción, etc.

- Utilice siempre guantes para hornear resistentes al calor cua introduzca y tire los alimentos, etc.

- No utilice el aparato si el cristal frontal está desmontado

- Mientras el aparato está funcionando, la parte trasera del también se calienta. Las conexiones de electricidad no debe contacto con la parte trasera del horno ya que pueden r dañadas.

- No atrape los cables de conexión con la puerta del horn, los cables por encima de superficies calientes. Un cable de puede causar un cortocircuito y un incendio.

- Asegúrese que el aparato está desconectado después de ca

- El aparato, así como sus accesorios y piezas para cocinar, calientes mientras está en uso.

- No toque el aparato mientras esté en funcionamiento.

- No utilice productos de limpieza abrasivos para limpiar ni del aparato ni el cristal, ya que este tipo de materiales dañarlos.

- El aceite caliente puede provocar un incendio, por lo que vigilar el aparato mientras esté en funcionamiento.

- En caso de incendio, no intente apagarlo con agua, descor inmediatamente la conexión de electricidad y cubra la parte está quemando con una manta mojada.

- No almacene nunca sustancias inflamables o corrosivas dentro aparato.

- No utilice vapor para limpiar el aparato.

V. 3

- No utilice limpiadores abrasivos ni rascadores metálicos para limpiar la puerta del horno, (cristal), ya que podría produc rotura del cristal.

- ATENCIÓN: Antes de sustituir la bombilla del horno, descon aparato de la electricidad y espere a que se enfríe para riesgo de una descarga eléctrica.

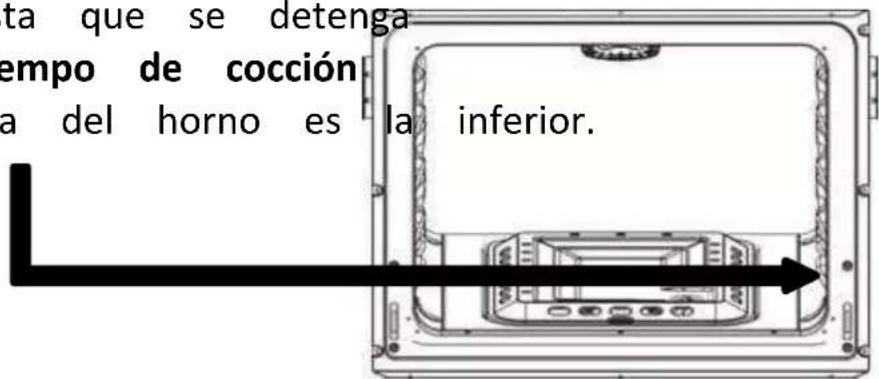

- La 1^a rejilla del horno es la rejilla inferior.

- No utilice el aparato encima de materiales como plásticos, materiales inflamables y no resistentes al calor.

- Las cacerolas que se coloquen encima de los quemadores del tamaño adecuado.

Seguridad para los niños

Los niños deben mantenerse alejados del aparato cuando es funcionamiento, así como después de su uso hasta que se las partes calientes y expuestas del aparato.

- ATENCIÓN: Durante el uso de la parrilla, las partes accesible podrían estar calientes. Los niños pequeños deben manteners alejados del aparato.

- Los niños menores de 8 años no deben tocar el aparato vigilancia de un adulto.

- Este producto puede ser usado por niños mayores de 8 personas discapacitadas física, sensorial o mentalmente, si es instruidas sobre el uso del producto e informadas sobre su peligros.

- Los niños no deben jugar con el aparato, ni limpiarlo, ni mantenimiento sin vigilancia.

- Los materiales del embalaje del aparato pueden ser peligros los niños. Manténgalos en un lugar fuera del alcance de clasifíquelos según las instrucciones de residuos y deposítelos basura.

•

V.3

Cuando la puerta esté abierta, no ponga objetos pesados ni permita que los niños sienten en la puerta del horno. Puede provocar su vuelco o dañar las bisagras puerta.

Seguridad cuando se trabaja con electricidad

- Cualquier tipo de trabajo sobre el equipo y sus sistema ser realizado por personas autorizadas y cualificadas.

- En caso de avería, apague el aparato y desconecte la eléctrica. Para ello, apague el interruptor de su casa.

- Asegúrese de que el flujo de corriente del interruptor compatible con el flujo de corriente del producto.

Propósito de uso

Este producto está diseñado para un uso doméstico. No e permitido el uso comercial. "ATENCIÓN este aparato deberá destinarse únicamente para cocinar alimentos. No debe usars para calentar la habitación u otros propósitos diferentes". Este aparato no debe usarse para calentar platos debajo c parrilla, secar toallas o ropa colgada del tirador ni como El fabricante declina toda responsabilidad por el uso inaprop por los daños producidos durante el transporte. La sección aparato correspondiente al horno puede ser utilizada para descongelar alimentos, hornear, gratinar y asar a la parrilla.

3)Instalación

Asegúrese de que la instalación de electricidad y/o gas es Si no es así, llame a un electricista y/o a un instalador para realizar los arreglos necesarios.

La preparación del lugar donde se colocará el aparato y la ción de electricidad y/o gas corren a cargo del comprador.

Se deben cumplir las pautas establecidas por las normas vigor sobre electricidad y/o gas en la instalación del producto. Antes de instalar el aparato, revise que no tenga ningún producto está dañado, no permita su instalación. Los productos da serán un riesgo para su seguridad.

Todo tipo de trabajos realizados sobre los equipos de gas sistemas, deben ser realizados por personas autorizadas y cualificadas.

Los productos no tienen un sistema de descarga de gases combustión. El producto debe ser instalado y conectado seg normativa vigente de instalaciones. Debe tener especial cuida sobre los requisitos relacionados con la ventilación.

El aire necesario para la combustión se toma del aire de habitación y los gases salientes son liberados directamente habitación.

Para un funcionamiento seguro de su producto es esencial buena ventilación de la habitación. Si no existe ventana o alguna para la ventilación de la habitación, se debe establ sistema de ventilación adicional.

El área del suelo de la cocina debe ser mayor de 8m ^2 . El volumen de la cocina debe ser mayor de 20m ^3 .

La salida de la chimenea debe tener 1,80 metros de altit suelo y 150mm. de diámetro, y deberá abrirse a la atmó exterior.

Las rejillas de ventilación deben estar cerca del suelo de cubrir un área mínima de 75cm², y deberán abrirse a la exterior.

V. 3

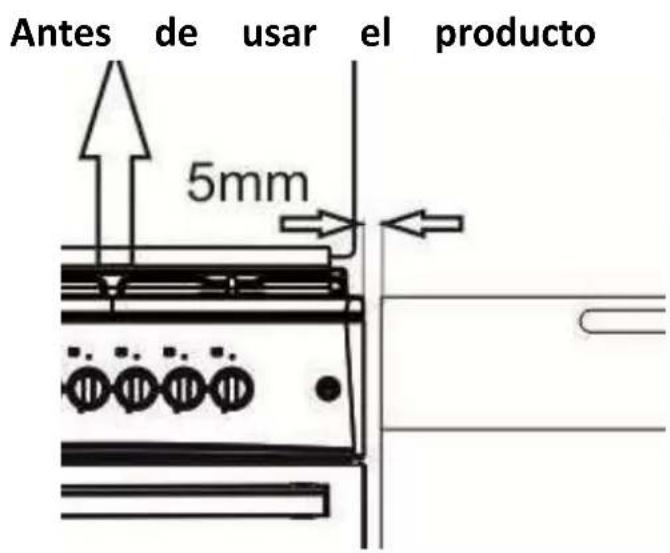

Instalación y conexiones

¡Daños materiales!

No use la puerta y/o el tirador para desplazar o mover el apa

- Desplace el aparato con dos personas como mínimo.

Montaje de las patas

Las patas soporte no vienen montadas en el producto, por deberá montarlas durante la instalación.

Las patas de su producto están en una bolsa dentro del Monte las patas y ajuste la distancia según la encimera o Si no realiza el montaje de las patas en los modelos a no obtendrá el oxígeno necesario y, en consecuencia, se p producir alteraciones en la combustión.

Conexión de electricidad

¡El producto debe ser usado con una toma de tierra!

El fabricante no se hace responsable de los daños que se puedan producir por el uso del aparato con una conexión sin toma de tierra.

V. 3

¡Descargas eléctricas, cortocircuitos o incendios generados por la instalación del producto por parte de no profesionales! conexión del producto a la red eléctrica solamente se puede realizar por parte de una persona autorizada y cualificada, garantía del producto se inicia solo después de una instal correcta.

¡Descargas eléctricas, cortocircuitos o incendios generados por deterioro del cable de alimentación! El cable de alimentación no aplastado, doblado, atrapado o estar en contacto con las partes del aparato. En caso de deterioro del cable de alimentación, deb reemplazado por un electricista cualificado.

- Los datos sobre el suministro de corriente siemeidéquicos a los datos que se indican en la etiqueta de característic producto. Puede encontrar esta etiqueta detrás del aparato. - El cable de conexión del aparato debe ser compatible con características técnicas del producto y de consumo de energía

¡Peligro de descarga eléctrica! Antes de iniciar cualquier t de instalación eléctrica, por favor, desconecte el aparato.

Conexión de gas

Todo tipo de trabajos realizados sobre los equipos de gas izados por personas autorizadas y cualificadas.

Antes de la instalación, compruebe si las condiciones del distri local (tipo y presión del gas) son compatibles con el aparato V. 3

Conexión de LPG

Al utilizar su horno, tenga cuidado con la calidad de la mar válvula de control de presión del gas. Acople la manguera cc que está detrás del horno y apriete utilizando una abrazadera y un tornillo. Asegúrese de que estén bien apretadas (Figura La longitud de la manguera de gas no debe ser mayor de La presión de la válvula de gas para LPG debe ser de 300 ser certificada.

La manguera de gas no debe pasar por detrás de las parte del horno. La manguera de gas no debe exceder de los 90 de temperatura.

Antes del uso, asegúrese de que el sistema no tiene fugas

Si su dispositivo está configurado para ser usado con gas nat la conexión con la empresa instaladora de la compañía distrib gas natural. La conexión de gas natural de su dispositivo es Si desea convertir su dispositivo del LPG a gas natural, o de a LPG, póngase en contacto con el servicio técnico más cerca que le realicen los ajustes necesarios para la conversión de g Control de fugas.

Abra la válvula de presión, o la válvula de gas natural, y hay fugas de gas vertiendo agua jabonosa con mucha espuma de la conexión.

V. 3

Nunca haga la comprobación de fuga de gas con fuego.

Última revisión

1. Conecte el cable de alimentación y active el interruptor de
2. Compruebe su funcionamiento.

Deshacerse del producto

Eliminación del embalaje

Los materiales que forman el embalaje son peligrosos para los Guárdelos fuera del alcance de los niños.

El embalaje del producto está hecho de materiales reciclables.

Clasifíquelos según las instrucciones de residuos y deposítelos e basura. No los tire junto con la basura doméstica común.

Futuros transportes

• Conserve la caja original del producto y transpórtelo en es las instrucciones que vienen encima de la caja. Si no la cor envuelva el producto con material de embalaje, como papel d o con un cartón grueso y átelo bien.
• Para evitar que la puerta del horno se dañe con la rejil con la bandeja del horno, coloque un cartón entre las bande puerta del horno a las paredes laterales.
• Ate bien los cabeceros y los soportes para cacerolas.
• No utilice la puerta o el tirador para mover el aparato.

No coloque objetos sobre el aparato. El aparato debe s transportado en posición vertical.

Compruebe el aspecto general del aparato y cualquier da pueda sufrir durante el transporte.

Deshacerse del aparato antiguo

En base a la directiva europea 2012/19/UE de residuos de aparatos eléctricos y electrónicos (RAEE), los electrodomésticos no pueden ser arrojados en los contenedores municipales

V. 3

habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyan, y reducir el impacto en la salud humana y el medio ambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva. El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eliminación de su electrodoméstico.

4)Preparación previa

Consejos para ahorrar energía

La siguiente información le proporcionará ayuda para usar su de manera ecológica y ahorrando energía:

• Utilice platos de color oscuro o esmaltados en el horn mejorar la conducción del calor.
• Cuando cocine alimentos, si en las instrucciones de uso indica que hay que precalentar el horno, precaliente el
  • Durante la cocción, no abra la puerta del horno con
• Trate de cocinar varios platos a la vez en el horno. cocinar dos platos a la vez poniendo dos recipientes d sobre la rejilla metálica.
• Prepare las comidas de manera seguida, así no se pero calor del horno.
• Apague el horno unos minutos antes del tiempo de co este caso, no abra la puerta del horno.
• Descongele los alimentos congelados antes de cocinar.

Primer uso

Primera limpieza

Algunos detergentes o productos de limpieza pueden d la superficie.

1. Retire todos los materiales del embalaje.
2. Limpie la superficie del producto con un paño húmedo una esponja, y séquela con un paño.

Primer calentamiento

Caliente el horno durante unos 30 minutos y luego apágue esta manera se limpian, quemándolos, los residuos y las ca puedan haber quedado en el horno durante su fabricación.

¡Las superficies calientes pueden causar quemaduras! N toque las superficies calientes de la unidad. Utilice g para el horno y mantenga a los niños alejados del aparat

Horno eléctrico

1. Saque del horno las bandejas de hornear y las rejillas
2. Cierre la puerta del horno.
3. Seleccione la posición estática.
4. Elija la temperatura más alta; ver apartado uso del Ho eléctrico.
5. Poner el horno en funcionamiento durante unos 30 min
6. Apague el horno; ver apartado uso del Horno eléctrico.

Durante el primer calentamiento se producirá olor y h Asegure una buena ventilación.

5) Uso del horno

Información general sobre horneado, asado y grill en el h

¡Peligro de quemaduras por vapor caliente! Tenga cuidado puerta del horno ya que puede salir vapor.

Consejos para cocinar en el horno

• Utilice platos antiadherentes, metales apropiados, recipientes de aluminio o moldes de silicona resistentes al calor.
• Aproveche al máximo el espacio que hay sobre las rejillas.

V. 3

• Coloque el molde de hornear en el centro de la rejill
• Antes de iniciar el horno, seleccione la altura de insero correcta de la parrilla. No cambie su ubicación mientras horno esté caliente.
• Mantenga la puerta del horno cerrada.

Consejos para asar

• Cuando cocine pollo anteravo o trozos grandes de carn sazónelos con jugo de limón y pimienta negra, así me rendimiento de la cocción.
• El asado de carne con hueso dura entre 15 y 30 n que la carne deshuesada.
• Por cada centímetro de grosor de carne, deben calcula aproximadamente de 4 a 5 minutos de tiempo de co
• Terminada la cocción, deje la carne dentro del horno unos 10 minutos más. El jugo de la carne se distribu en su interior y no se perderá cuando la carne sea
• El pescado se debe poner en un recipiente resistente a una altura media ior. infer

Consejos para utilizar el grill

La carne roja, el pescado y la carne de ave se doran cuando se cocinan al grill, obteniendo así una corteza bol que se sequen. Los filetes y pinchos de carne, las salchichas/chorizos, así como las verduras con jugo (por eje tomates y cebollas), son indicados para el grill.

• Para utilizar el grill, distribuya las piezas para cocina encima de la rejilla metálica o en la bandeja con
• Poner las rejillas metálicas o la bandeja del horno altura deseada.
• Si pone un poco de agua en la bandeja del horr podrá limpiarla más fácilmente.

Riesgo de incendio por alimentos no aptos para el grill

Utilice el grill solamente para alimentos que sean aptos para el intenso del grill.

No coloque los alimentos en el fondota dels grill. zóra más caliente los alimentos grasos pueden inflamarse.

V. 3

Uso del horno eléctrico

Selección de temperatura y modo de funcionamiento Modelos con depósito:

1 Botón eléctrico de temperatura
2 Botón de función eléctrica
3 Botón del reloj
4 Llave de luz y asador de pollos
5 Botón del encendedor
6 Icono del botón del encendedor
7 Botón del calentador eléctrico
8 Botón del horno de gas con termostato
9 Botón de cocina a gas

V. 3

Modelos con tubería:

1. Botón eléctrico de temperatura
2. Botón de función eléctrica
3. Botón del reloj
4. Llave de luz y asador de pollos
5. Botón del encendedor
6. Botón del calentador eléctrico
7. Botón de cocina a gas

V. 3

1: Presione el botón de cocina a gas, gire en sentido contrario a reloj y seleccione la posición de fuego fuerte.

2: Según las características de su cocina, encienda el mechero.

3: Ajuste la posición según el fuego deseado.

4: Cuando haya terminado con la cocción, para apagar el quemador, de la cocina en el sentido de las agujas del reloj terminando en I

Tabla de inyección y potencia
Quemador	Inyector LPG	Inyector NG	Potencia modelo con depósito	Potencia modelo con tubería
Quemador Pequeño	0,50	0,70	1 KW	1 KW
Quemador Mediano	0,60	0,92		1,65 KW
	0,65	0,92	1,75 KW
Quemador grande	0,65	1,20		1,80 KW
	0,80	1,20	2,7 KW
Quemador Wok	0,82	1,15	2,5 KW

El tamaño del recipiente y el tamaño de la llama de gas deben ser Se debe ajustar la llama de gas según el tamaño del recipiente para Ponga el recipiente centrado en el soporte para cacerolas V. 3

compati que no

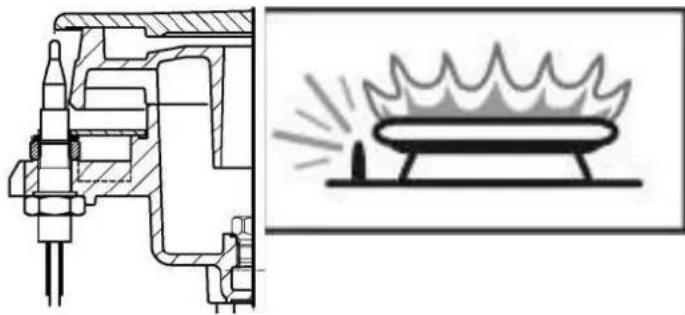

Dispositivo de seguridad de corte de gas ( Modelos con elen térmicos )

El elemento térmico activa un mecanismo de seguridad que corta inmediatamente el gas para prevenir que los quemadores superiores se apaguen por desbordamiento de líquidos.

1: Presionar sobre el botón de cocina a gas, girar en el sentido contral del reloj y seleccionar la posición de fuego fuerte.
2: Según las características de su cocina, encienda el mechero.
3: Después de encender el fuego, mantenga pulsado el botón unos 35 más para activar el dispositivo de seguridad.
4: En caso de no lograr encender el fuego pulsando y después soltando repita el mismo proceso manteniendo pulsado el botón durante unos 15
5: Ajuste la posición del fuego deseado.
6: Cuando haya terminado con la cocción, gire el botón de la cocina las agujas del reloj, terminando en la parte más alta para apagar el q

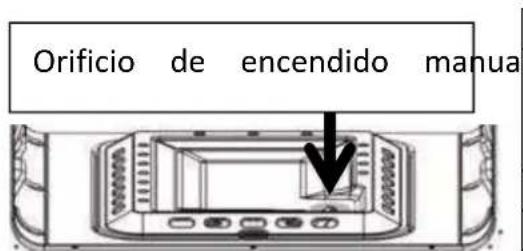

Uso del horno a gas

La ubicación de los botones se indica mediante serigrafías sobre el panel c

1- Presionar sobre el botón de horno a gas, girar en el sei contrario a las agujas del reloj y seleccionar sobre el par posición de fuego fuerte y/o la temperatura.
2- Como se muestra en la figura 11, si su quemador superio controlado por el grifo de gas del horno, presione sobre girando en el sentido de las agujas del reloj y póngalo grill o en el símbolo de fuego.
3- Según las características de su horno, encienda el mechero.

V. 3

20

Tabla de inyección y potencia del horno
Quemador	Inyector LPG	Inyector NG
Quemadores superiores	0,70	0,92
Quemadores inferiores	0,75	1,10

4- En los modelos con elementos térmicos, después de encend fuego, mantenga pulsado el botón- unos 3 5 segundos más activar el dispositivo de seguridad.
5- En caso de no lograr encender el fuego pulsando y despisoltando el botón, repita el mismo proceso manteniendo pu botón durante unos 15 segundos.
6- Ajuste la posición de fuego deseado.
7- Cuando haya terminado, gire el botón del horno en el se agujas del reloj hasta su parte más alta para apagar el

Uso de la placa de grill ( Si dispone de placa de grill en s

• Cuando se utiliza el quemador superior en los hornos a puerta del horno se abre como se muestra en la figura
• La placa de grill se monta tañas las pes que están sobre Cerrando la puerta se une comorno

THIS GUARD MUST BE FITTED WHEN GRILLING ALLOW TO COOL BEFORE REMOVING THIS GUARD GETS HOT HANDLE WITH CARE
ATTENZIONE!
QUESTA PROTEZIONE DEVE ESSERE BEN CHIUSA QUANDO IL FORNO E'IN FINZIONE LASCIAR RAFFREDDARE PRIMA DI RIMUOVERE O TOCCARE MANNEGGIARE CON CURA

Uso del asador de pollos (opción)

- Si los accesorio spara asar pollos están disponibles en su aparafloje y quite el tornillo de la abrazadera del pincho enuve (V), que se encuentra entre los accesorios del horno.

de insertar el pollo en el pincho, fije la abrazadera en 1 (V) y apriete el tornillo para que no se mueva el pollo.

- La pieza de baquelita de color negro que se encuentra d pincho, le ayudará a mover con facilidad el aparato. Durar cocción, esta pieza debe ser retirada.

- Ponga en el pincho un pollo con un peso máximo de 2

Uso del horno eléctrico

El botón de función selecciona los modos de funcionamiento del eléctrico. La temperatura se regula con el mando de control de temperatura. Todas las funciones del horno se apagan con el bo correspondiente, poniéndolo en posición de apagado (hacía arriba).

1. Programe e eloj del horno de acuerdo con el tiempo de ver en el apartado correspondiente al uso del reloj del h

2. Gire el botón de temperatura según el modo de funcionar deseado.

3. Gire el botón de función según el modo de funcionamiento deseado.

<< El horno se calienta hasta la temperatura programada y r ese calor. Durante el calentamiento se enciende el piloto de temperatura.

Apagado del horno eléctrico

Ponga el reloj del horno en la posición de apagado.

Si el reloj está programado para una determinada hora, se desconectará automáticamente; ver apartado uso del reloj del horro Gire el botón de función y el de temperatura hasta la posición (hacia arriba).

Modos de funcionamiento

El orden de los modos de funcionamiento mostrados aquí podrá función del modelo de su aparato.

V. 3

Calentamiento superior e inferior

El calor superior e inferior están disponibles. Los alimentos s calientan simultáneamente por ambos lados, por su parte superior inferior. Por ejemplo, es apto para bizcochos, empanadas, moldes bizcochos y estofados. En este modo, cocine con una sola bande

Calentamiento desde la parte superior

Los alimentos reciben el calor solo desde la parte supe modo es apto para cocinar, por ejemplo, bizcochos de textura bì como alimentos que se deseen dorar en su parte superior.

Calentamiento desde la parte inferior

Los alimentos reciben el calor solo desde la parte inferior c Este modo es apto para cocinar, por ejemplo, pizzas y alimentos deseen dorar en la parte inferior.

Superior + inferior + turbo fan (opción)

El calentamiento superior + inferior + el motor turbo están funcionamiento. Con el uso del motor turbo se proporciona un uniforme. Es apto para cocinar, por ejemplo, bizcochos, yogures, empanadas, bizcochos en moldes y estofados. En este modo, cocir una sola baja dentro del horno.

Grill (opción)

El grill funciona (desde la parte inferior del techo del hornc apto para cocinar carnes.

• Para cocinar al grill, ponga los alimentos en la rejilla que debajo del calentador grill.
• Ajuste la temperatura al máximo.
• A la mitad del tiempo de cocción, dé la vuelta al alime

Súper grill (opción)

El grill funciona (desde la parte inferior del techo del hornc apto para cocinar carnes.

- Para cocinar al grill ponga los alimentos en la rejilla que debajo del calentador grill.

V. 3

23

- Ajuste la temperatura al máximo.

- A la mitad del tiempo de cocción, dé la vuelta al alime Motor turbo (opción)

El motor turbo tiene como función la descongelación de alir

Turbo resistencia + turbo fan (opción)

La turbo resistencia y el motor turbo están en funcionamien características del motor turbo es la de proporcionar un calentamiento uniforme a la cocción de los alimentos. Es apto para cocinar, por bizcochos, yogures, empanadas, bizcochos con moldes y estofados. modo, cocine con una sola bandeja en el horno.

Grill + asador de pollos (opción)

Es adeado en la cocción con el motor grill y el asador c

• Sirve para asar de manera uniforme los alimentos insertado pinchos, como carne, pollo etc.
• Ajuste la temperatura al máximo.

Súper grill + turbo fan (opción)

El súper Grill (calor superior y grill resistencia) y el motor en funcionamiento. El motor turbo proporciona un calor más unifo apto para cocinar por ejemplo estofados. Cocine con una sola ba

Uso del reloj del horno

Modelo 2

Modelo 4

RELOJ MECÁNICO (modelo 2)

Si el modelo del reloj temporizador es como se m la figura 2, para programar el tiempo de cocción, botón de ajuste en el sentido de las agujas del

RELOJ ANALÓGICO (modelo 4)

1 - AJUSTE DE LA HORA

Para ajustar la hora, mantenga presionado el botón y gire en contrario a las agujas del reloj.

2 - PROGRAMAR EL TIEMPO DE COCCIÓN

Con el reloj analógico, es posible programar el tiempo de coc 180 minutos. Al finalizar el tiempo programado, se activa la a automáticamente. Para silenciar la alarma, gire el botón sin pre sentido contrario a las agujas del reloj hasta hacerlo coincidir figura manual ) que aparece en la foto. La alarma e apag esta posición.

Reloj digital

20:45

El reloj digital es un módulo de temporizador electrónico que sir programar la cocción, de modo que los alimentos estén listos en momento deseado. Para ello, simplemente programe el tiempo de y el tiempo de finalización deseados.

Además, independientemente del uso como reloj de horno, también puede utilizar como reloj despertador.

UNA VE CONECTADO A LA ELECTRICIDAD

En cuanto se conecta la alimentación, en la pantalla parpadea la palabra "auto". En este estado, no se puede realizar ningún prog cocción. La hora que aparece en la pantalla no es correcta y la hora (ver ajuste del reloj). Para realizar un programa de coco pasarse al modo manual (ver modo manual).

MODO MANUAL

Para pasar al modo manual, presione las teclas y al mismo tiempo.

Presione las teclas al mismo tiempo.

AJUSTE DE LA HORA

El ajuste del reloj solo se puede realizar cuando no hay activado programa de cocción. Pase al modo manual. Verá que en la pa

la hora y los minutos, parpadean dos puntos. Con el símbolo (-ajustar la hora hacia delante y con - el símbolo ( ) hacia atrás. modificará más rápido si mantiene pulsadas las teclas.

AJUSTE DE LA ALARMA

Esta función permite programar la alarma.

1- Seleccione el modo de ajuste de la hora de la

3- la Después de unos seguros se muestra la hora en la panta

SILENCIAR LA ALARMA

1) Al finalizar el tiempo programado, se activará la alarma.

2) Pulsando la tacia puede silenciar la alarma.

PROGRAMA DE COCCIÓN AUTOMÁTICA

Si va a cocinar de inmediato la comida que tiene en el horno seleccionar el tiempo de cocción.

V. 3

Ejemplo: Hemos puesto en el horno el plato que vamos a cocin que el tiempo de cocción dure 2 horas y 15 minutos.

1) La hora actual es 18:30h

2) Introduzca el modo de ajuste de tiempo de cocción.

3) Introduzca la hora con las teclas (+) o

(4) Después de unos segundos se mostra hora actual en la pantalla y, a continua se indicará que la comida se está cocin

En este ejemplo, el reloj de su horno ya está programado para cocción de su comida en 2 horas y 15 minutos a partir de ese momento. No olvide seleccionar el modo de cocción y la temperatura girando los botones hasta la posición adecuada.

Nota: Tanto durante el proceso de programación, como después, es posible cancelar el programa pasando al modo manual.

En el rejelo anterior hemos visto que introduciendo el tiempo de el proceso de cocción se inicia de inmediato. Presionando la tecl posible ver la hora en la que la comida estará lista, (final de desea que la cocción termine más tarde, se pueden hacer ajuste de finalización. En el siguiente ejemplo, el horno se programa pa comida estéstali a las 21:30h.

En este caso, hemos programado nuestro horno para que la con a las 21:30h. Habíamos programado el tiempo de cocción a 45 nuestro proceso de cocción se iniciará a las 19:15h y nuestra c cocinará durante 2 horas y 15 minutos. A las 21:30h terminará de cocción.

Pantalla que se verá al inicio de la cocción.

Pantalla que se verá al final de la cocción.

Cuando el programa de cocción finaliza, la alarma se activa. Si silenciada, sonará durante 7 minutos.

1) Desconecte el horno.

2) Restablezca el reloj del horno.

Nota: Su horno permanecerá desactivo hasta que no restablez

V. 3

En el ejemplo anterior, hemos programado un tiempo de cocción una hora de finalización automática. En el segundo paso, hemos manualmente la hora de finalización. Se puede programar el final cocción con anterioridad. En este caso, el tiempo de cocción se automáticamente y se puede volver a modificar en un segundo

CORTE DEL SUMINISTRO ELÉCTRICO

En caso de corte del suministro eléctrico, el horno se desactiva de seguridad. Cuando esto ocurre, en la pantalla parpadean la h palabra “auto”. Si se había introducido un programa de cocción, anulado. En la pantalla aparecerá 0:00, por lo que será necesario reloj. Primero, pase al modo manual (ver modo manual). Después, las teclas (+) o ( ) puede ajustar la hora. (Nota: en el caso electricidad de pocos segundos, el sistema seguirá conservando su Nota: Si no va usar el horno, no olvide girar el botón del ho posición de apagado.

LA PALABRA "auto" QUE PARPADEA EN LA PANTALLA SIGNIFICA QUE EL ESTÁ DESACTIVADO Y, PARA VOLVER A LA POSICIÓN NORMAL, DEBE MODO MANUAL.

FUNCIÓN DE SEGURO PARA NIÑOS

Esta función está preparada para impedir la modificación involuntar ajustes que haya hecho en el reloj de su horno. Cuando el se está encendido, ninguna tecla estará activa. Si se activa el seguro hay un programa de cocción en uso, solo se bloquearán las tecl el seguro en la posición de modo manual, las teclas se bloquea se desactivará.

Nota: Si se activa el seguro cuando no hay ningún programa de horno se desactivará por motivos de seguridad. Una vez el seguro desactiva, el horno vuelve a estar en pleno funcionamiento de nu

1- Presione las teclas de manual durante unos 3 segundos.

odo2- En la pantalla aparece un símbolo de llave. (Ya está activo el seguro para niño

Nota: Para desbloquear el seguro, presione de nuevo las teclas a manual durante 3 segundos.

Nota: Si la alarma suena mientras está activo el seguro para n silenciarla presionando y luego soltando las teclas del Modo Manu seguro seguirá activo.

MODO DEL RELOJ (12/24H)

Esta función permite cambiar su reloj a modo 12 o 24 horas.

1- Su reloj está en modo 24h. el botón (+) durante 3 segundos.

Presione Ahora su reloj está en modo 12 horas.

Para volver al modo 24 horas, presione el botón (+) durante 3

Nota: De fábrica viene el modo 24 horas. En caso de un corte eléctrico de larga duración, si se había modificado anteriormente e reloj, volverá de nuevo a la configuración original de fábrica.

AJUSTE DEL VOLUMEN DE LA ALARMA

Con esta configuración, puede modificar el volumen de la alarma está sonando.

1) Manteniendo presionado el botón ( ), se puede escuchar del volumen ya configurado.
2) Soltando y luego presionando de nuevo- el botón ( ), pue y seleccionar el siguiente ajuste de volumen (3 niveles).
3) Ahora su alarma sonará según el último ajuste de volume escuchado.

Nota: El ajuste del volumen que viene de fábrica es el nivel n caso de corte del suministro eléctrico, si se había modificado el volumen de la alarma, volverá de nuevo a la configuración origir fábrica.

V. 3

Inicio del proceso de cocción

Para encender el horno, debe seleccionar el modo de cocci temperatura y el tiempo. De lo contrario el horno no funcionará

1. Para configurar el tiempo de cocción, gire en el sentido agujas del reloj el botón de ajuste del tiempo.

2. Ponga la comida en el horno.

3. Elija el modo de funcionamiento y la temperatura; ver en apartado de uso del horno eléctrico.

El horno se calienta hasta la temperatura prefijada y conserva temperatura hasta el final del tiempo de cocción.

1. Cuando el tiempo de cocción termina, el botón del tempo gira automáticamente en sentido contrario a las agujas del alarma suena y el horno se apaga automáticamente.

Si no desea utilizar la función de temporizador, gire el sentido contrario a las agujas del reloj hasta llegar a la pos símbolo de la mano.

1. Apague el horno con el botón del temporizador, botón de funciones y el botón de temperatura.

Apagar el horno antes del tiempo programado

Gire el botón del temporizador en el sentido contrario a del reloj hasta que se detenga

Tablas de tiempo de cocción

La 1ª rejilla del horno es la inferior.

1. Los valores indicados se determinan en un laboratorio. valores pueden diferir según el gusto de su paladar.

2. Apague el horno con el botón de funciones y el botó temperatura.

V. 3

Plato	Recipiente de cocción	Posición del Estante	Temperatura (°C)	Tiempo de cocción (minutos) (aprox.)
Bizcocho en bandeja	Bandeja de horno de 24...26 cm	2	170...180	25...35
Bizcocho en molde	Molde de bizcocho de 18...22 cm	1...2	170...180	30...40
Galletas	Bandeja de horno	2	170...190	25...35
Hojaldre Crujiente	Bandeja de horno	2	180...190	25...35
Bollos dulces	Bandeja de horno	2	170...180	25...35
Empanadas	Bandeja de horno	1...2	200	40...50
Masa con levadura	Bandeja de asar	1...2	200	35...45
Pasteles	Bandeja de horno	1...2	180...190	25...35
Empanada con masa filo	Bandeja de horno	1...2	180...190	40...50
Pizza	Bandeja de horno	1...2	200...220	15...20
Bistec	Bandeja de horno	1...2	15 min.Max.»	100...110
Pierna de cordero	Bandeja de horno	1...2		90...100
Pollo asado	Bandeja de horno	1		60...70
Pieza de pavo	Bandeja de horno	1	25 min.220 »	180...240
Pescado	Bandeja de horno	1...2	200	15...25
Minuto.Max.» después ponga a 150 °C.

Uso del grill

Las superficies calientes pueden ocasionar quemaduras. Cierre puerta del horno mientras esté cocinando con el grill.

Cuando cocine con el grill, gire el botón del temporizador hasta de la mano, si existe.

Encender el grill

1) Gire el botón de función hasta el símbolo del grill que quie
2) Después, ajuste la temperatura del grill deseada.
3) Si es necesario, haga un precalentamiento durante 5 minutos.

La luz de temperatura se enciende.

Apagar el grill

1. Gire el botón de función hasta la posición de apagado

Tabla de tiempos de cocción con grill
Asado en grill eléctrico

Plato	Posicion del estante	Tiempo de grill (aprox.)
Pescado	3	30...40 min.*
Pollo en trozos	3	40...50 min.*
Chuleta de cordero	3	25...35 min.*
Bistec	3	25...35 min.*
Chuleta de ternera	3	25...35 min.*
*depende del grosor.

V. 3

6) Uso de la cocina eléctrica

Si su producto dispone de cocina eléctrica, el sistema de llaves como opción son las siguientes:

ConmutadorPosición		∅1451000W		∅145RAPi T1500W		∅1801500W		∅180RAPi T2000W
1	100	W	156	W	155	W	200	W
2	165	W	210	W	185	W	250	W
3	255	W	285	W	330	W	330	W
4	510	W	820	W	390	W	930	W
5	750	W	1070	W	731	W	125	0	W
6	1000	W	1500	W	1500	W	2000	W

Para un máximo rendimiento de la cocina eléctrica, se recomienda utilizar cacerolas de entre 16-20cms. de diámetro

V. 3

Si el tamaño de la cacerola es adecuado para la superfici quemador, el calor no se de manera uniforme y se c mucha energía.

no cacerola o recipiente es demasiado grande o deplequeño. Los recipientes de vidrio resister distribuyedor pueden romperse si son demasiado haacacerolas con bases pequeñas no son ya que consumen mucha energía.

Modo de empleo apropiado.

Utilice una cacerola con la base seca. No ponga la tapa de la cacerola encima del quemador, especialmente si está húmeda.

Después de limpiar la cocina, caliéntela durante unos minutos para que se seque. Si no va a usarla durante un tiempo prolongado, engrase la parte superior con aceite de máquina hasta que se forme una capa fina de aceite

Después de utilizar la cocina, espere a que se enfríe y límpiela con un paño mojado. Si está muy sucia, límpiela con detergente y agua

Las láminas que están alrededor de los quemadores eléctricos pueden cambiar de color por el calor. No hay inconveniente en cuanto a su uso

7) Mantenimiento y limpieza

Información general

Si se limpia el producto con regularidad, se alargará la vida útil y se reducirán los problemas comunes.

¡Peligro de descarga eléctrica!

Antes de empezar a limpiar, desconecte la alimentación eléctrica (aparato para evitar el peligro de descarga eléctrica.

V. 3

¡Las superficies calientes pueden ocasionar quemaduras!

Antes de limpiar el producto, espere a que se enfríe.

• Se debe limpiar el producto después de cada uso. De est los restos de comida se limpian fácilmente y, cuando el usado de nuevo, se evita que se esos restos se quemen.
• No es necesario usar un producto de limpieza especial par el aparato. Límpielo con un paño suave o esponja, deterge lavar platos y agua templada. Después, séquelo con un pa
• Asegúrese de que no se queden líquidos y restos de con después de la limpieza.
• No utilice productos de limpieza que contengan ácidos o c limpieza de las superficies de acero inoxidable o inox, así el tirador. Limpie en una sola dirección con la ayuda de suave con detergente líquido (uno que no arañe).

Algunos detergentes y productos de limpieza pueden dañar I superficie. No utilice detergentes abrasivos, polvos/cremas de limpiez ningún objeto afilado.

No utilice limpieza a vapor para limpiar el producto.

Limpieza del panel de control

Limpie el panel de control y los botones de control con un pa a continuación, seque copañ un seco.

¡El panel de control se puede dañar! No quite los botones limpiar el panel de control.

Limpieza del horno

No es necesario usar ningún producto específico o especial para limpieza de hornos.

Se recomienda limpiar el horno con un paño húmedo cuanto todavía esté tibio

Limpieza y desmontaje de la puerta del horno

No utilice productos de limpieza abrasivos ni rascadores metálicos limpiar la puerta del horno, ya que pueden rayar la superficie y cristal.

Desmontaje de la puerta del horno

Gire en el sentido de la flecha la pieza A que aparece en la foto nº1.

Inserte la pieza A dentro de la pieza B como se indica en la foto n°2.

Empuje hacia delante la puerta del horno y tire hacia sí mismo en la dirección de la flecha de foto nº3

¡Las superficies calientes pueden ocasionar quemaduras!

1. Abra la puerta del horno.

Antes de cambiar la bombilla del horno, desconecte la energía e espere a que se enfríe para eliminar el riesgo de descarga eléc

La bombilla del horno es una bombilla eléctrica especial res

temperaturas de 300 grados.

Ver las características de la bombilla en Características Técnicas, p Dispone de lámparas para el horno en los Servicios Técnicos Aut

La posición de la bombilla puede diferir de la mostrada

en la figura.

Si dispone de bombilla redonda en su horno,

1. Desconecte la alimentación eléctrica del aparato

2. Gire la cubierta de cristal en sentido contrario a las agujas del reloj y sáquela.

3. Gire la bombilla del horno en sentido contrario a las agujas del reloj y cámbiela por una nueva.

4. Vuelva a colocar la cubierta de cristal en su sitio.

V. 3

8) Solución de problemas

El aparato no funciona.

√ El enchufe del aparato (con conexión a tierra) puede esté conectado a la toma de corriente. Compruebe enchufe esté conectado.
√ Puede que el cuadro eléctrico se haya dañado o sa Revise los interruptores del cuadro de electricidad. Si interruptor se ha saltado, activo de nuevo.
√ Puede haberse producido fluctuaciones en el voltaje. y vuelva a insertar el enchufe en la toma.

Cuando el horno está en funcionamiento, sale vapor.

Es normal que salga vapor durante el funcionamiento. Esto una avería.

Cuando el aparato se calienta o se enfría emite sonidos

√ Cuando se calientan, las piezas de metal se expanden y emitir sonidos. Esto no es una avería.

El horno no se calienta.

√ Puede que no haya corriente de electricidad. Compruebe si electricidad en su casa y revise los interruptores del cuadr electricidad. Si hace falta, active de nuevo los interruptores.

En los modelos con reloj, puede que la hora no esté cc Ajuste la hora o fije al símbolo manual (mano).

√ El botón de función y/o temperatura puede que no estén configurados.

Configure el botón de función y/o temperatura.

No se enciende la luz del horno.

√ Puede que no haya corriente de electricidad. Compruebe si electricidad en su casa y revise los interruptores del cuadr electricidad. Si hace falta, active de nuevo los interruptores.

√ Puede que la bombilla del horno esté fundida. Cámbiela.

Si a pesar de seguir las instrucciones de este apartado no pudo i problema, póngase en contacto con el distribuidor en donde compró producto o con el servicio técnico autorizado. Nunca intente reparar usted mismo.

CONDICIONES DE LA GARANTÍA COMERCIAL EN GAMA BLANCA

Este aparato tiene una garantía de reparación de dos años, a partir de la fecha de venta, contra todo defecto de funcionamiento proveniente de la fabricación, incluyendo mano de obra y piezas de recambio. Para justificar la fecha de compra será obligatorio presentar la factura o ticket de compra. Esta garantía solo será efectiva en España.

EXCLUSIONES DE LA GARANTÍA

1. Mandos a distancia, gomas de admisión de desagüe, atranques y juntas de puertas, burletes.
2. Daños en esmaltes, pinturas, niquelados, cromados, oxidaciones u otro tipo de piezas o componentes estéticos que no afecten al funcionamiento interno del aparato.
3. Daños en piezas de desgaste por uso, corrosión u oxidación, ya sea causada por el uso normal del aparato o deterioro acelerado por circunstancias ambientales o climáticas no propicias. No aptos para uso en exterior.
4. Daños en piezas frágiles de cristal, cristal vitrocerámico, plásticos, manetas, cestillos, puertas o bombillas cuando su fallo o rotura no sea atribuible a un defecto de fabricación.
5. Averías producidas por causas fortuitas o siniestros de fuerza mayor, o como consecuencia de un uso anormal, negligente o inadecuado del aparato.
6. Responsabilidades civiles de cualquier naturaleza.
7. Daños consecuenciales al aparato siempre que estos no hayan sido provocados por una avería interna de funcionamiento.
8. Mantenimientos o conservación del aparato: revisiones periódicas, ajustes y engrases.
9. Las averías que pueden sufrir los accesorios y complementos, adaptadores, cables externos, bolsas, recambios sueltos de todo tipo, lámparas, así como cualquier pieza considerada consumible por el fabricante.
10. Averías causadas por una instalación incorrecta o no legal, ventilación inadecuada, falta de toma de tierra en la vivienda, alteraciones de corriente, modificaciones inapropiadas o utilización de piezas de recambio no originales.
11. Electrodomésticos que se utilicen en aplicaciones industriales o para fines comerciales.
12. Electrodomésticos con número de serie ilegible o alterado.

13. Defectos o averías producidas como consecuencia de arreglos, reparaciones, modificaciones, o desarme de la instalación del aparato por el usuario o por un técnico no autorizado por el fabricante, o como resultado del incumplimiento manifiesto de las instrucciones de uso y mantenimiento del fabricante.

14. Durante el periodo de garantía es imprescindible conservar todos los manuales junto con el equipo. Si el equipo se vende, dona o regala, se debe entregar el manual y todos los documentos relacionados al nuevo usuario. Si alguno de estos se perdiera, no podrá ser reclamada su reposición.

15. Las averías que tengan su origen o sean consecuencia directa o indirecta de: contacto con líquidos, productos químicos y otras sustancias, así como de condiciones derivadas del clima o el entorno: terremotos, incendios, inundaciones, calor excesivo o cualquier otra fuerza externa, como insectos, roedores y otros animales que puedan tener acceso al interior de la máquina o sus puntos de conexión.
16. Daños derivados de terrorismo, motín, alboroto o tumulto popular, manifestaciones y huelgas legales o ilegales; hechos de actuaciones de la Fuerzas Armadas o de los Cuerpos de Seguridad del Estado en tiempos de paz; conflictos armados y actos de guerra (declarada o no); reacción o radiación nuclear o contaminación radiactiva; vicio o defecto propio de los bienes; hechos calificados por el Gobierno de la Nación como de “catástrofe o calamidad nacional”.

El diseño y las especificaciones están sujetos a cambios sin previo aviso para la mejora del producto.

EAS ELECTRIC

SMART TECHNOLOGY

www.easelectric.es

EN

FREE STANDING COOKER INSTRUCTION MANUAL
