AHM9500DCB - Horno ASPES - Manual de uso y guía de instrucciones gratis

Tipo de producto	Horno eléctrico integrado
Marca	ASPES
Modelo	AHM9500DCB
Tipo de instalación	Integrado
Dimensiones (Al x An x Pr)	Mín. 455 x 595 x 550 mm
Capacidad del horno	Aprox. 65 L
Alimentación eléctrica	220-240 V ~, 50/60 Hz (o 380-415 V 3N~)
Potencia nominal	Aprox. 2500 W
Funciones de cocción	Estática, Ventilador, Turbo, Grill
Rango de temperatura	50-250 °C (est.)
Tipo de temporizador	Temporizador táctil digital con cocción automática, avisador de minutos, bloqueo de teclas
Tipo de control	Perillas + temporizador táctil digital
Tipo de puerta	Puerta abatible con asa
Número de capas de vidrio	Doble o triple acristalamiento
Luz interior	Sí (E14, 230 V, 15-25 W, reemplazable)
Superficie interior	Esmalte
Características de limpieza	Vidrio de puerta, puerta y estante de alambre extraíbles
Características de seguridad	Bloqueo infantil (bloqueo de teclas), temporizador de apagado automático

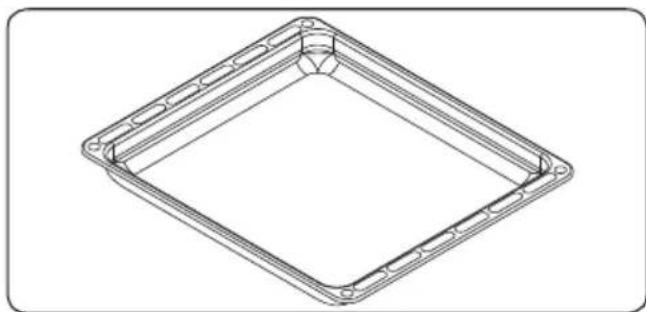

Accesorios incluidos	Bandeja profunda, rejilla metálica, recolector de agua
Peso neto	Aprox. 35 kg

Preguntas frecuentes - AHM9500DCB ASPES

¿Cómo ajustar el reloj del horno?

Después de conectar la alimentación, el símbolo "A" y "00:00" parpadearán. Mantenga presionado el botón "MODE" durante 2 segundos para desactivar el bloqueo de teclas. Luego, mientras el punto en el centro de la pantalla parpadea, use las teclas "+" y "-" para ajustar la hora. Después de unos segundos, el punto deja de parpadear y el reloj está ajustado.

¿Cómo usar la función de cocción automática?

Prepare la comida y colóquela en el horno. Seleccione la función de cocción y temperatura deseadas usando las perillas de control. Presione "MODE" hasta que aparezca "dur". Use "+" y "-" para ajustar el tiempo de cocción. El horno se apagará automáticamente cuando transcurra el tiempo. Gire las perillas a "0" y presione cualquier tecla para detener la alarma.

¿Qué debo hacer si el horno no calienta?

Verifique que la alimentación eléctrica esté encendida. Asegúrese de que la perilla de control de temperatura del horno esté ajustada a la temperatura deseada. Si la puerta está abierta, ciérrela. También verifique que el temporizador no esté en un modo de cocción automática que haya finalizado. Si el problema persiste, contacte a un técnico de servicio autorizado.

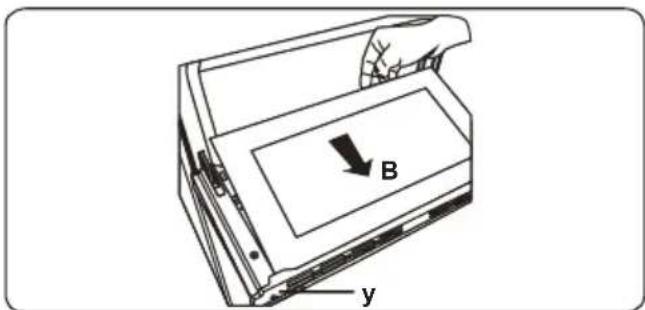

¿Cómo limpiar el vidrio de la puerta del horno?

Primero, retire la puerta del horno abriéndola completamente, luego bloquee las bisagras con un destornillador, ciérrela casi por completo y jálela hacia usted. Retire el vidrio interior empujándolo en dirección "B" para liberarlo del soporte "x", luego sáquelo en dirección "A". Limpie con un limpiador de vidrios, luego seque. Vuelva a ensamblar en orden inverso.

¿Puedo usar papel de aluminio en el horno?

Bajo ninguna circunstancia se debe forrar el horno con papel de aluminio, ya que puede producirse un sobrecalentamiento. No coloque papel de aluminio directamente sobre la base del horno. Puede usar papel de aluminio para cubrir alimentos en un plato, pero evite el contacto con las paredes del horno.

¿Cómo reemplazar la lámpara del horno?

ADVERTENCIA: Apague el aparato y permita que se enfríe. Retire la lente de vidrio, luego la bombilla. Inserte una bombilla nueva de 230 V, 15-25 vatios, tipo E14, resistente a 300°C. Vuelva a colocar la lente de vidrio. La fuente de luz solo puede ser reemplazada por un servicio postventa profesional.

¿Por qué hay condensación en la puerta del horno?

Puede aparecer condensación en el vidrio interior durante la cocción. Esto no es un mal funcionamiento. Para eliminarla, abra la puerta del horno en la posición de grill durante 20 segundos para que el agua gotee en el recolector de agua. Enfríe el horno y limpie el interior de la puerta con un paño seco. Repita regularmente.

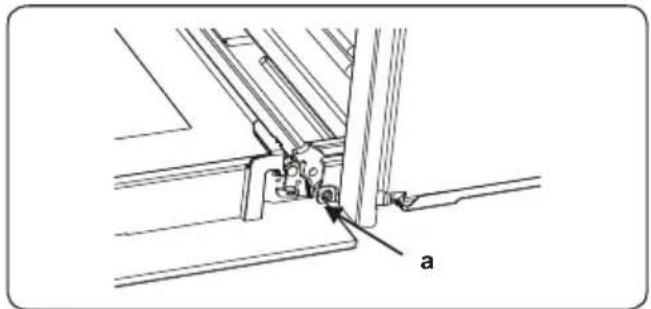

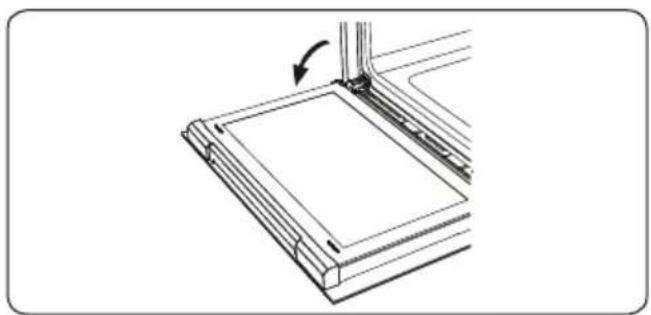

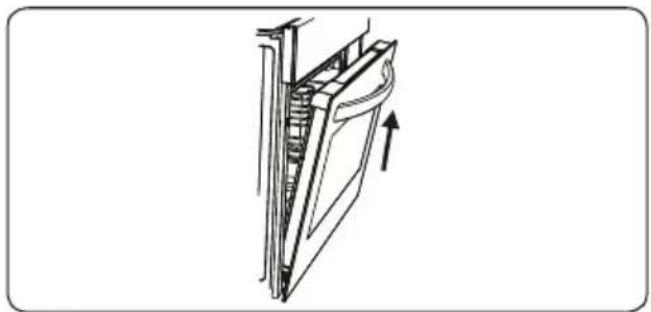

¿Cómo quitar la puerta del horno para limpiarla?

Abra la puerta completamente. Use un destornillador para abrir el pestillo de bloqueo "a" en cada bisagra hasta la posición final. Cierre la puerta hasta que esté casi completamente cerrada, luego jálela hacia usted para levantarla. Para volver a colocarla, invierta los pasos.

¿Qué es la función de bloqueo de teclas?

El bloqueo de teclas se activa automáticamente después de que el temporizador no se use durante 7 segundos. Aparece el símbolo "?". Para desbloquear, mantenga presionado el botón "MODE" durante 2 segundos. Esto evita cambios accidentales en la configuración.

¿Cómo ajustar el volumen del sonido del temporizador?

Mientras se muestra la hora actual, presione las teclas "+" y "-" simultáneamente hasta que el punto parpadee. Presione "MODE" para escuchar la señal actual. Luego presione "-" para recorrer tres sonidos diferentes. Después de una breve pausa, el sonido seleccionado se guarda.

MANUAL DE USUARIO AHM9500DCB ASPES

ES Manual de usuario de horno integrado

PT Forno Embutido / Manual de Utilizador

EN Built-in Oven / User Manual

Gracias por elegir este producto.

Este Manual de usuario contiene información de seguridad e instrucciones importantes relacionadas con el uso y mantenimiento del aparato.

Tómese el tiempo que necesite para leer este Manual de usuario antes de usar el aparato y guárdelo por si tuviese que consultarlo más adelante.

Icono Tipo Significado
	ADVERTENCIA Riesgo de lesión grave o muerte
	RIESGO DE DESCARGA ELÉCTRICA Riesgo de voltaje peligroso
	INCENDIO Advertencia; Riesgo de incendio / materiales inflamables
	PRECAUCIÓN Riesgo de lesiones o daños materiales
	IMPORTANTE / NOTA Uso correcto del sistema

ÍNDICE

1.INSTRUCCIONES DE SEGURIDAD 4
1.1. Advertencias generales de seguridad .... 4
1.2. Advertencias para la instalación....6
1.3. Durante el uso 7
1.4. Durante la limpieza y el mantenimiento.... 8
2.INSTALACIÓN Y PREPARACIÓN PARA EL USO 10
2.1. Instrucciones para el instalador.... 10
2.2. Instalación del horno 10
2.3. Conexión eléctrica y seguridad....11
3.CARACTERÍSTICAS DEL PRODUCTO 13
4.USO DEL PRODUCTO 14
4.1. Controles del horno 14
4.2. Mesa de cocción.... 14
4.3. Accesorios 16
5.LIMPIEZA Y MANTENIMIENTO....17
5.1. Limpieza 17
5.2. Mantenimiento.... 18
6.SOLUCIÓN DE PROBLEMAS Y TRANSPORTE.... 19
6.1. Solución de problemas.... 19
6.2. Transporte 19
7. ESPECIFICACIONES TÉCNICAS .... 20
7.1. Ficha energética....20

1. INSTRUCCIONES DE SEGURIDAD

• Lea detenidamente todas las instrucciones antes de usar el aparato y guarde este manual en un lugar de fácil acceso para poder consultarlo cuando sea necesario.
• Este manual ha sido redactado para más de un modelo. Por lo tanto, puede que su aparato no tenga algunas de las características descritas en él. Por este motivo, es importante que preste especial atención a las figuras que se proporcionan en el manual.

1.1. ADVERTENCIAS GENERALES DE SEGURIDAD

- Este aparato lo pueden usar niños de 8 años en adelante y personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimiento si han recibido supervisión o instrucciones sobre el uso seguro del aparato y comprenden los peligros asociados. Los niños no deben jugar con el aparato. Ningún niño debe realizar la limpieza ni el mantenimiento de usuario de este aparato sin supervisión.

ADVERTENCIA: El aparato y sus piezas accesibles se calientan durante su uso. Se debe tener cuidado a fin de evitar tocar los elementos de calentamiento. Mantenga a los niños de menos de 8 años de edad lejos del aparato salvo que estén supervisados en todo momento.

⚠️ ADVERTENCIA: Peligro de incendio: No coloque objetos sobre las superficies donde se cocina.

⚠️ ADVERTENCIA: Si la superficie está rajada, apague el aparato para evitar la posibilidad de que se produzca una descarga eléctrica.

- No use el aparato con un temporizador externo o un sistema de control remoto aparte.

• Durante el uso, el aparato se calentará. Se debe tener cuidado a fin de evitar tocar los elementos de calentamiento que hay dentro del horno.
• Durante el uso, los tiradores se pueden calentar en un corto período de tiempo.
• No use productos de limpieza abrasivos agresivos ni estropajos para limpiar el cristal de la puerta del horno y el resto de superficies. Pueden rayar las superficies, lo que podría hacer que se resquebrajase el cristal de la puerta o se dañasen las superficies.
• No utilice productos de limpieza a vapor para limpiar el aparato.

⚠️ ADVERTENCIA: Para evitar la posibilidad de descargas eléctricas, asegúrese de que el aparato esté apagado antes de cambiar la lámpara.

⚠️ PRECAUCIÓN: Las piezas accesibles podrían estar calientes al cocinar o asar. Mantenga a los niños alejados del aparato cuando se esté usando.

• El aparto se ha fabricado de acuerdo con las normativas y estándares locales e internacionales pertinentes.
• Los trabajos de mantenimiento y reparación solo deben llevarlos a cabo técnicos de servicio autorizados. Es peligroso que un técnico no autorizado lleve a cabo los trabajos de instalación y reparación del aparato. No altere ni modifique en modo alguno las especificaciones del aparato. El uso de protectores de encimera no adecuados puede dar lugar a accidentes.
• Antes de conectar el aparato, asegúrese de que las condiciones de la distribución local (naturaleza y presión del gas o frecuencia y voltaje de electricidad) y las especificaciones del aparato sean

compatibles. Las especificaciones de este aparato se indican en la etiqueta.

⚠️ PRECAUCIÓN: Este aparato solo ha sido diseñado para cocinar alimentos en el interior de una vivienda. No se debe usar para ningún otro fin o aplicación, como para uso no doméstico, en un entorno comercial o para calentar una habitación.

• No utilice los tiradores de la puerta para levantar o mover el aparato.
• Se han tomado todas las medidas posibles con el fin de garantizar su seguridad. Puesto que el cristal se puede romper, debe tenerse cuidado al limpiar el aparato para evitar que se raye. Evite golpear el cristal con accesorios.
• Asegúrese de que el cable de alimentación no quede atrapado ni dañado durante la instalación. Si el cable de alimentación se ha dañado, deberá cambiarlo el fabricante, su agente de servicio o una persona cualificada equivalente a fin de evitar que se produzca un peligro.
• No deje que los niños se cuelguen de la puerta del horno o se sienten en ella cuando esté abierta.
• Mantenga a los niños y animales alejados de este electrodoméstico.

1.2. ADVERTENCIAS PARA LA INSTALACIÓN

• No utilice el aparato antes de que se haya instalado por completo.
• El aparato debe instalarlo un técnico autorizado. El fabricante no es responsable de ningún daño que pueda producirse por una colocación o instalación defectuosa realizada por una persona no autorizada.
• Al desembalar el aparato, asegúrese de que no haya resultado dañado durante el transporte. Si

detecta algún tipo de defecto, no use el aparato y póngase en contacto inmediatamente con un agente de servicio cualificado. Los materiales empleados para el embalaje (nailon, grapas, espuma de estireno, etc.) pueden resultar dañinos para los niños y se deben recoger y retirar inmediatamente.

• Proteja el aparato de la atmósfera. No lo exponga a los efectos del sol, la lluvia, la nieve, el polvo o una humedad excesiva.
• Los materiales que rodean el aparato (p ej., armarios) deben ser capaces de soportar al menos una temperatura de 100 °C.
• El aparato no debe instalarse detrás de una puerta decorativa para evitar el sobrecalentamiento.

1.3. DURANTE EL USO

• Al usar el horno por primera vez, podría observar un ligero olor. Este olor es totalmente normal y se debe a los materiales de aislamiento de los elementos calentadores. Le recomendamos que antes de usar el horno por primera vez, lo deje vacío y lo ponga a trabajar a la temperatura máxima durante 45 minutos. Asegúrese de que el entorno en el que se haya instalado el producto esté bien ventilado.
• Tenga cuidado al abrir la puerta del horno cuando esté cocinando o tras haber terminado de cocinar. El valor caliente del horno puede producir quemaduras.
• No coloque materiales inflamables o combustibles dentro ni cerca del aparato cuando este esté funcionando.

• Use siempre guantes para horno para retirar la comida del horno y para volver a introducir alimentos en él.

• En ningún caso se debe cubrir el horno con papel de aluminio, ya que existe la posibilidad de que se produzca un sobrecalentamiento.

• No coloque platos o bandejas de horno directamente sobre la base del horno mientras se esté cocinando. La base se calienta mucho y se puede dañar el aparato.

No deje desatendida la cocina al cocinar con aceites sólidos o líquidos. Pueden prenderse bajo condiciones extremas de calentamiento. Nunca vierta agua sobre llamas producidas por aceite. En su lugar, apague la cocina y cubra el recipiente con su tapa o una manta ignífuga.

• Si no se va a usar el producto durante un largo período de tiempo, apague el interruptor de mando principal.
• Asegúrese de que los mandos de control del aparato estén siempre en la posición “0” (parada) cuando no se esté utilizando.
• Al extraer las bandejas, estas se inclinan- Tenga cuidado para que no se le derrame ni se le caiga la comida caliente al sacarla del horno.
• No coloque nada sobre la puerta del horno cuando esté abierta. Esto podría desequilibrar el horno o dañar la puerta.
• No cuelgue toallas, trapos ni ropa en el aparato o en uno de sus tiradores.

1.4. DURANTE LA LIMPIEZA Y EL MANTENIMIENTO

• Asegúrese de que el aparato esté desconectado de la red eléctrica antes de realizar cualquier tarea de limpieza o mantenimiento.
• No extraiga los mandos de control para limpiar el panel de mando.

- Para preservar la eficacia y seguridad del aparato, le recomendamos que use siempre piezas de repuesto originales y que llame a un agente de servicio autorizado cuando sea necesario.

Declaración de conformidad de la CE

CE Declaramos que nuestros productos cumplen con las directivas, decisiones y normativas europeas pertinentes y con los requisitos enumerados en los estándares mencionados.

Este aparato se ha diseñado únicamente para cocinar en casa. Cualquier otro uso (como calentar una habitación) es inadecuado y peligroso.

Las instrucciones de funcionamiento son aplicables a varios modelos. Puede que observe diferencias entre lo indicado en estas instrucciones y el modelo que ha adquirido.

Cómo desechar la antigua máquina

Este símbolo sobre el producto o en su embalaje indica que este producto no se puede tratar como residuos domésticos. En su lugar, debe llevarse a un punto de recogida para el reciclaje de equipos eléctricos y electrónicos. Al asegurarse de que este producto sea desechado correctamente, estará contribuyendo a evitar posibles daños en el medioambiente y la salud de las personas, que podrían producirse si los residuos de este producto se tratasen de manera incorrecta. Si desea obtener información detallada sobre el reciclaje de este producto, póngase en contacto con su oficina municipal, el servicio de desecho de residuos domésticos o la tienda en la que adquirió el producto.

2. INSTALACIÓN Y PREPARACIÓN PARA EL USO

ADVERTENCIA: La instalación de este electrodoméstico debe ser llevada a cabo por personal de servicio autorizado o por un técnico cualificado, de conformidad con las instrucciones de esta guía y la normativa local vigente.

• La instalación incorrecta puede causar daños o lesiones, para los que el fabricante no acepta ninguna responsabilidad. Asimismo, instalación incorrecta anulará la garantía.
• Antes de instalar el producto, asegúrese de que las condiciones de distribución locales (frecuencia y voltaje de la electricidad) y los ajustes del electrodoméstico sean compatibles. Las condiciones de ajuste de este electrodoméstico se indican en la etiqueta.
• Se deben cumplir las leyes, ordenanzas, directivas y normas vigentes en el país de uso (normativa de seguridad, reciclaje correcto de conformidad con la normativa, etc.).
• Si el producto contiene guías de rejillas extraíbles (parrillas metálicas) y el manual de usuario incluye recetas como el yogur, las parrillas metálicas deberán retirarse y el horno deberá funcionar en el modo de cocción definido. La información sobre la extracción de la rejilla metálica se incluye en la sección de LIMPIEZA Y MANTENIMIENTO.

2.1. INSTRUCCIONES PARA EL INSTALADOR Instrucciones generales

• Una vez retirado el material de embalaje del electrodoméstico y sus accesorios, asegúrese de que la placa no esté dañada. Si sospecha que el producto presenta daños, no utilice el electrodoméstico y póngase en contacto de inmediato con la persona de servicio autorizada o con un técnico cualificado.
• Asegúrese de prestar atención para evitar que haya materiales inflamables o combustibles cerca del horno, como cortinas, aceite, trapos, etc., que puedan arder.
• La encimera y los muebles situados alrededor del electrodoméstico deben estar fabricados con material resistente

a temperaturas por encima de los 100 °C.

- El electrodoméstico no debe instalarse directamente sobre un lavavajillas, una nevera, un frigorífico, una lavadora o una secadora de ropa.

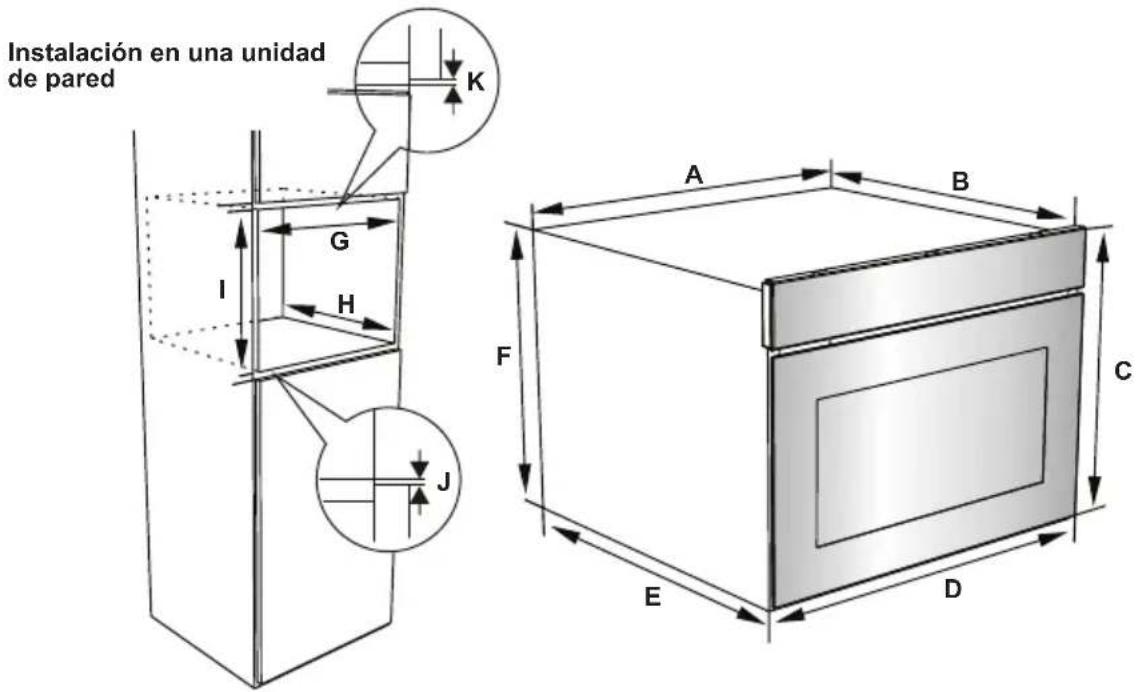

2.2. INSTALACIÓN DEL HORNO

Los electrodomésticos se suministran con kits de instalación y se pueden instalar en una encimera con las dimensiones adecuadas. Las dimensiones para la instalación de la placa y el horno se indican a continuación.

A (mm) 557 F (mm) 445
B (mm) 550 mín./máx. G (mm) 560/580
C (mm) 455 mín. B (mm) 555
D (mm) 595 mín. B (mm) 460
E (mm) 575 mín. J/K (mm) 5/10

Tras realizar las conexiones eléctricas, inserte el horno en el armario empujándolo Abra la puerta del horno e introduzca dos tornillos en los orificios presentes en el bastidor del horno. Con el bastidor del producto en contacto con la superficie de madera del armario, apriete los tornillos.

2.3. CONEXIÓN ELÉCTRICA Y SEGURIDAD.

ADVERTENCIA: La conexión eléctrica de este electrodoméstico debe ser llevada a cabo por personal de servicio autorizado o por un electricista cualificado, de conformidad con las instrucciones de esta guía y con la normativa vigente.

ADVERTENCIA: ESTE ELECTRODOMÉSTICO DEBE TENER TOMA A TIERRA.

- Antes de conectar el electrodoméstico a la fuente de alimentación, se debe comprobar la correspondencia del voltaje del electrodoméstico (indicado en la placa de identificación del

producto) con el de la toma de red disponible. Asimismo, el cableado eléctrico de la red debe ser capaz de soportar la potencia nominal del electrodoméstico (también se indica en la placa de identificación).

• Durante la instalación, asegúrese de utilizar cables aislados. Una conexión incorrecta puede provocar daños en el electrodoméstico. Si el cable de red está dañado y necesita sustituirse, el trabajo debe realizarlo personal cualificado.
• No utilice adaptadores, tomas múltiples ni cables alargadores.

- El cable de alimentación debe mantenerse alejado de las partes calientes del electrodoméstico y no debe doblarse ni comprimirse. De lo contrario, podría dañarse y causar un cortocircuito.

- Si el electrodoméstico no está conectado a la corriente a través de un enchufe, se debe utilizar un seccionador (con al menos un espacio de contacto de 3 mm) de todos los polos para cumplir las normativas de seguridad.

- El electrodoméstico se ha diseñado para una fuente de alimentación de 220-240V \~ y 380-415V 3N\~. Si el suministro es distinto, póngase en contacto con la persona de servicio autorizada o un electricista cualificado.

• El cable de potencia (H05VV-F) debe ser lo suficientemente largo para conectarse al electrodoméstico, incluso si el aparato se sitúa dentro de su armario.
• Asegúrese de que todas las conexiones adecuadamente apretadas.
• Fije el cable de alimentación en el sujetacables y cierre la tapa.

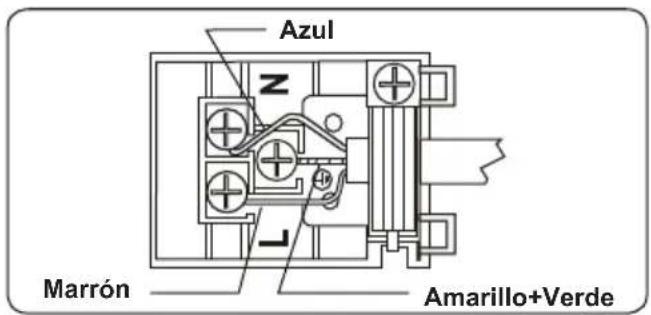

• La conexión de la caja de terminales se sitúa en la propia caja de terminales.

3. CARACTERÍSTICAS DEL PRODUCTO

Importante: Las especificaciones para el producto varían y el aspecto del aparato podría variar con respecto al mostrado en las figuras que se muestran debajo.

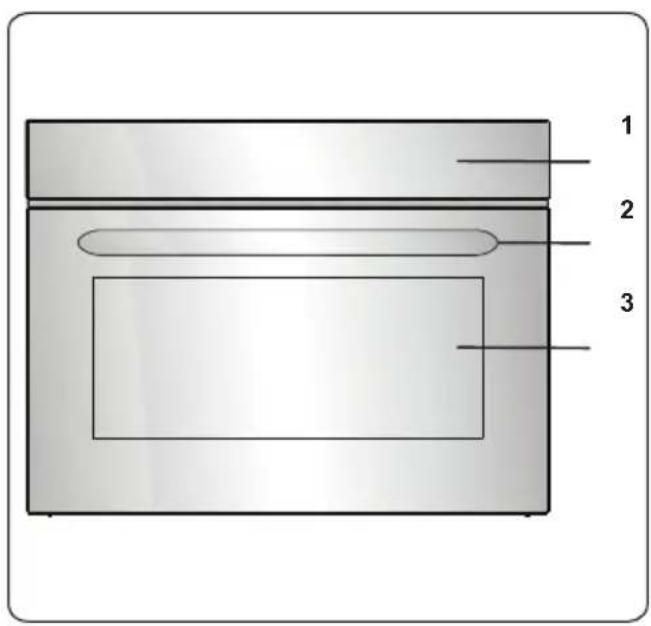

Lista de componentes

1. Panel de mando
2. Tirador de puerta de horno
3. Puerta de horno

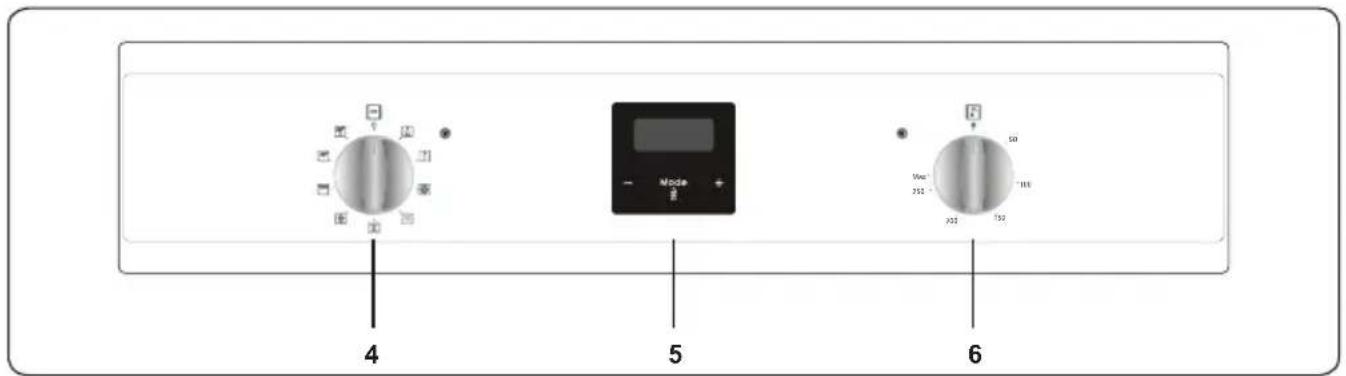

Panel de mando

1. Mando de control de funciones del horn
2. Temporizador
3. Mando de termostato del horno

4. USO DEL PRODUCTO

4.1. CONTROLES DEL HORNO

Mando de control de funciones del horno

Gire el mando hasta el símbolo correspondiente de la función de cocción deseada. Para obtener detalles de las distintas funciones, consulte “Funciones del horno”.

Mando de termostato del horno

Tras seleccionar una función de cocción, gire este mando para establecer la temperatura deseada. La luz del termostato del horno se iluminará cuando el termostato esté funcionando para calentar el horno o mantener la temperatura.

4.2. MESA DE COCCIÓN

Función	Platos
Estática	Hojaldre 1 -	2 170 - 19	0 35 - 45
	Tarta 1 - 2	70 - 190	30 - 40
	Galleta 1 - 2	170 - 190	30 - 40
	Estofado 2 17	5 - 200	40 - 50
	Pollo 1 - 2	200 45 - 60
Ventilador	Hojaldre 1 -	2 170 - 19	0 25 - 35
	Tarta 1 - 2	3 150 - 17	0 25 - 35
	Galleta 1 - 2	- 3 150 - 1	70 25 - 35
	Estofado 2 17	5 - 200	40 - 50
	Pollo 1 - 2	200 45 - 60
Turbo	Hojaldre 1 -	2 - 3 170	- 190 35 - 45
	Tarta 1 - 2	- 3 150 - 17	0 30 - 40
	Galleta 1 - 2	- 3 150 - 1	70 25 - 35
	Estofado 2 17	5 - 200	40 - 50
Asado	Albóndigas asadas	4 200	10 - 15
	Pollo	*	190 50 - 60
	Chuletas	3 - 4 20	0 15 - 25
	Bistecs	4 200	15 - 25

*Si dispone de ella, cocine con la brocheta para pollo asado.

Uso del temporizador digital táctil

Descripción de la función
A	Cocción automática
	Cocción manual
	Bloqueo de teclas
	Temporizador
Mode	Modo
-	Disminuir el tiempo
+	Aumentar el tiempo
23 59	Pantalla del temporizador

Ajuste de tiempo

El tiempo se debe ajustar antes de empezar a utilizar el horno. Después de conectar la alimentación, el símbolo "A" y "00:00" o "12:00" parpadearán en la pantalla.

1. Pulse "MODE" durante 2 segundos para desactivar el bloqueo de teclas y el punto del centro de la pantalla comenzará a parpadear.

1. Ajuste el tiempo mientras el punto parpadea con las teclas “+” y “-”.

1. Tras unos segundos, el punto dejará de parpadear y permanecerá iluminado.

Bloqueo de teclas

El bloqueo de teclas se activa automáticamente si el temporizador no se utiliza durante 7 segundos. El símbolo “P” aparecerá y permanecerá iluminado. Para desbloquear los botones del temporizador, mantenga pulsado el botón “MODE” durante 2 segundos. De esta forma se podrá llevar a cabo la operación deseada.

Ajuste del tiempo de la señal acústica

El tiempo de la señal acústica se puede ajustar en cualquier momento entre las "00:00" y las "23:59" horas. El ajuste del tiempo de la seña acústica sirve únicamente para avisar. El horno no se activará con esta función.

1. Pulse "MODE". El símbolo "4" empezará a parpadear y se mostrará "000".

1. Seleccione el periodo de tiempo deseado mediante las teclas “+” y “-” mientras “♂ esté parpadeando.

1. El símbolo “ se quedará iluminado, se guardará la hora y se ajustará el aviso.

Cuando el temporizador llegue a cero, se escuchará una señal acústica de aviso y el símbolo “parpadeará en la pantalla. Pulse cualquier tecla para detener la señal acústica de aviso. Pulse “MODE” durante 2

segundos, el símbolo “♀” desaparecerá y se mostrará el reloj.

Ajuste semiautomático de tiempo (período de cocción)

Esta función le ayuda a cocinar durante un periodo de tiempo fijo. Se puede ajustar un intervalo de tiempo entre 0 y 10 horas. Prepare la comida para cocinar y póngala en el horno.

1. Seleccione la función de cocción deseada y la temperatura mediante los botones de control.

1. Pulse "MODE" hasta que vea el símbolo "dur" en la pantalla. El símbolo "A" parpadeará.

1. Seleccione el periodo de tiempo de cocción deseado mediante las teclas “+” y “-”.

1. Aparecerá de nuevo la hora actual en la pantalla, y los símbolos "A", y "se quedarán iluminados.

Cuando el temporizador llegue a cero, el horno se apagará y se escuchará una señal acústica de aviso. El símbolo "A" parpadeará. Gire ambos botones de control a la posición "0" y pulse cualquier tecla del temporizador para detener la señal acústica de aviso. Pulse "MODE" durante 2 segundos, el símbolo "A" desaparecerá y el temporizador volverá a la función manual.

Ajuste de sonido

Para ajustar el volumen del sonido de la señal acústica de aviso, mientras se muestra la hora actual del día, pulse las teclas “+” y “-” y el punto del centro de la pantalla comenzará a parpadear. Pulse “MODE” para mostrar el sonido de la señal actual. Después de esto, cada vez que pulse el botón “-”, se escuchará una señal de sonido diferente. Existen

tres tipos diferentes de sonidos de señal. Seleccione el sonido deseado y no pulse ningún otro botón. Después de un corto periodo de tiempo, el sonido seleccionado se guardará.

4.3. ACCESORIOS

La bandeja honda

La bandeja honda es ideal para estofados. Coloque la bandeja en cualquiera de los estantes y empújela hasta el fondo para asegurarse de que quede bien colocada.

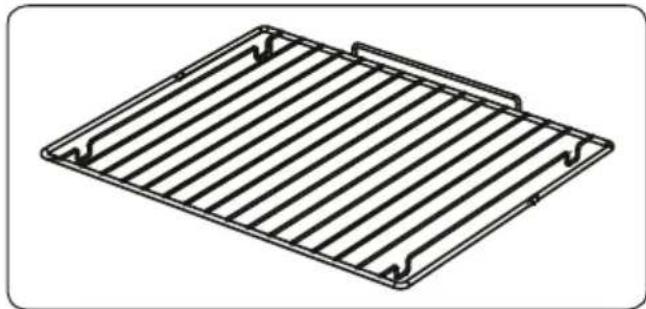

La parrilla es ideal para asar o procesar alimentos en recipientes para hornos.

Coloque la rejilla correctamente en la cavidad del horno y empújela hasta el final.

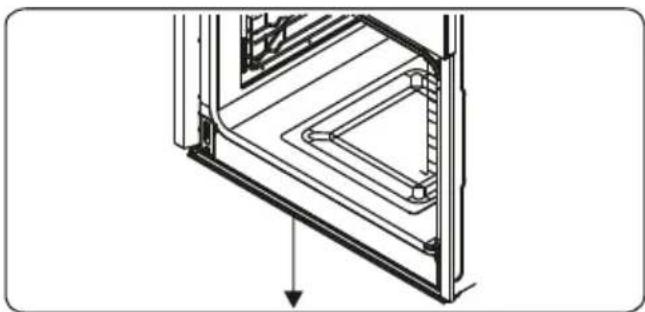

A veces al cocinar, se produce condensación en el cristal interior de la puerta del horno. Esto no significa que el producto esté averiado.

Abra la puerta del horno en la posición de grill y déjela en esta posición 20 segundos.

El agua caerá en el colector.

Deje que se enfríe el horno y limpie el interior de la puerta con un trapo seco. Este procedimiento debe realizarse con regularidad.

Extracción del cristal interior

Debe retirar el cristal de la puerta del horno antes de limpiarlo, tal como se muestra debajo.

1. Empuje el cristal en la dirección de B y libérelo del soporte de colocación (x). Extraiga el cristal en la dirección de A.

Para cambiar el cristal interior:

1. Empuje el cristal hacia el soporte de colocación y bajo él (y), en la dirección de B.

1. Coloque el cristal bajo el soporte de colocación (x) en la dirección de C.

Si la puerta del cristal es una puerta de horno de triple cristal, la tercera

capa de cristal se puede quitar de la

misma manera que la segunda capa.

Retirada de la puerta del horno

Antes de limpiar el vidrio de la puerta del horno, debe retirar la puerta del horno, como se muestra

a continuación

1. Abra la puerta del horno.

1. Abra la pestaña de cierre (a) (con la ayuda de un destornillador) hasta la posición final.

1. Cierre la puerta hasta que esté casi en la posición totalmente cerrada, y retire la puerta tirando de ella hacia usted.

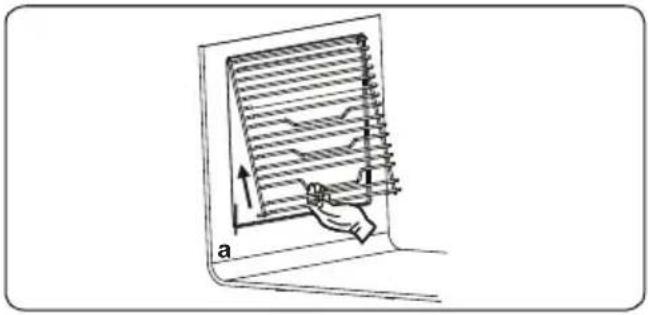

Extracción de la parrilla

Para quitar la parrilla, tire de ella tal como se indica en la figura. Una vez que la haya liberado de los clips (a), levántela.

ADVERTENCIA: Apague el aparato y deje que se enfríe antes de limpiarlo.

Instrucciones generales

• Antes de usar materiales de limpieza para limpiar el aparato, compruebe si son adecuados y si el fabricante los ha recomendado.
• Utilice productos de limpieza líquidos o cremosos que no contengan partículas. No utilice cremas cáusticas (corrosivas), polvos de limpieza abrasivos, estropajos de aluminio ásperos ni herramientas duras, ya que podrían dañar las superficies de la cocina.

No utilice productos de limpieza que contengan partículas, ya que podrían arañar las partes pintadas, esmaltadas

o de cristal del aparato.

- Si se derrama algún líquido, límpielo inmediatamente para impedir que se dañe cualquier parte.

No utilice productos para limpiar a vapor en ninguna parte del aparato.

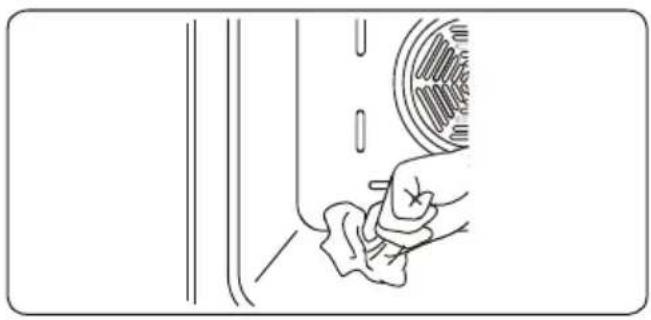

Limpieza del interior del horno

• El interior de los hornos esmaltados se limpia mejor con el horno caliente.
• Después de usar el horno, siempre debe limpiarse con un trapo suave empapado en agua con jabón. A continuación, vuelva a limpiar el horno con un trapo húmedo y séquelo.
• En ocasiones, puede que tenga que usar un producto de limpieza líquido para limpiar el horno por completo.

Limpieza de las partes de cristal

• Limpie las partes de cristal del aparato de manera periódica.
• Utilice limpiacristales para limpiar el interior y el exterior de las partes de cristal. A continuación enjuáguelas y séquelas bien con un trapo seco.

Limpieza de las partes de acero inoxidable (si las hubiese)

• Limpie las partes de acero inoxidable del aparato de manera periódica.
• Limpie las partes de acero inoxidable con un trapo suave empapado únicamente en agua. A continuación séquelas bien con un trapo seco.

No limpie las partes de acero inoxidable si siguen calientes tras haber cocinado.

No deje mucho tiempo sobre el acero inoxidable restos de vinagre, café, leche, sal, agua, zumo de tomate o n.

Limpieza de superficies pintadas (si existen)

• Las manchas de tomate, pasta de tomate, kéchup, limón, derivados del aceite, leche, productos azucarados, bebidas azucaradas y café se deben limpiar de inmediato con un paño mojado en agua tibia. Si las manchas no se limpian y se dejan secar sobre las superficies donde se encuentran, NO se deben frotar con objetos duros (objetos puntiagudos, estropajos de alambre de acero y plástico, esponjas para platos que dañan la superficie) o con agentes de limpieza que contengan elevados contenidos de alcohol, quitamanchas, desengrasantes, productos químicos abrasivos para la superficie. De lo contrario, se puede producir corrosión en las superficies pintadas a base de polvo y provocar manchas. El fabricante no se hace responsable de ningún daño

causado por el uso de productos o métodos de limpieza inadecuados.

5.2. MANTENIMIENTO

ADVERTENCIA: El mantenimiento de este aparato solo debe llevarlo a cabo una persona de servicio autorizada o un técnico cualificado.

Cambio de la lámpara del horno

ADVERTENCIA: Apague el aparato y deje que se enfríe antes de limpiarlo.

• Quite primero la lente del cristal y a continuación quite la bombilla.
• Sustituya la bombilla retirada por una nueva (capaz de soportar 300 °C) (230 V, 15-25 W, tipo E14).
• Cambie la lente del cristal, tras lo cual el horno estará listo para su uso.
• El producto contiene una fuente de luz con clase de eficiencia energética G.
• La fuente de luz no puede reemplazarse por el usuario final. Se necesita un servicio postventa.
• La fuente de luz incluida no está diseñada para usarse en otras aplicaciones.

Fuente de luz reemplazable por un profesional

La lámpara está diseñada especificamente para ser utilizada en electrodomésticos de cocina. No está diseñada para iluminar un hogar.

6. SOLUCIÓN DE PROBLEMAS Y TRANSPORTE

6.1. SOLUCIÓN DE PROBLEMAS

Si sigue teniendo algún problema con su aparato tras comprobar estos pasos básicos de resolución de problemas, póngase en contacto con un técnico de servicio autorizado o con un técnico cualificado.

Problema Posible	causa Solución
El horno no se enciende.	No hay corriente.	Compruebe si el aparato recibe corriente.Compruebe también que estén trabajando el resto de electrodomésticos de la cocina.
No se genera calor o el horno no calienta.	El control de temperatura del horno no se ha colocado bien.Se ha dejado abierta la puerta del horno.	Compruebe que se haya colocado bien el mando de control de temperatura del horno.
La luz del horno (si la hubiese) no funciona.	La lámpara se ha estropeado.El suministro eléctrico se ha interrumpido o desconectado.	Cambie la lámpara de acuerdo con las instrucciones.Asegúrese de que el enchufe de la pared tenga corriente.
Los alimentos no se cocinan de forma homogénea en el horno.	Los estantes del horno se han colocado mal.	Compruebe que se estén siguiendo las temperaturas y las posiciones de estantes recomendadas.No abra la puerta a menudo salvo que necesite darle la vuelta a los alimentos que esté cocinando. Si abre la puerta frecuentemente, la temperatura interior será inferior, lo que podría afectar al resultado final de la comida.
Los botones del temporizador no se pueden pulsar correctamente.	Hay materias extrañas entre los botones del temporizador.Modelo táctil: hay humedad en el panel de mando.La función de bloqueo de teclado está activada.	Quite las materias extrañas y vuelva a intentarlo.Quite la humedad y vuelva a intentarlo.Compruebe si está activada la función de bloqueo de teclado.
El ventilador del horno (si lo hubiese) hace ruido.	Los estantes del horno vibran.	Compruebe que el horno esté nivelado.Compruebe que los estantes o los utensilios para el horno no estén vibrando o en contacto con el panel trasero del horno.

6.2. TRANSPORTE

Si debe transportar el producto, use el embalaje original del producto y transpórtelo en su caja original. Siga las instrucciones de transporte que se muestran en el embalaje. Pegue con cinta todas las piezas extraíbles del producto para evitar que se dañe el producto durante el transporte.

Si no dispone del embalaje original, prepare un carrito para que el aparato quede protegido de las amenazas externas, en especial las superficies externas del producto.

7. ESPECIFICACIONES TÉCNICAS

7.1. FICHA ENERGÉTICA

Marca		●.aspes
Modelo AHM9500DCB
Tipo de horno ELÉCTRICO
Masa Kg 27.7
Índice de eficiencia energética – convencional 103.9
Índice de eficiencia energética – ventilación forzada 94.7
Clase energética A
Consumo de energía (electricidad) - convencional kWh/ciclo 0.79
Consumo de energía (electricidad) – ventilación forzada kWh/ciclo 0.72
Número de cavidades 1
Fuente de calor ELÉCTRICO
Volumen L 50
Este horno cumple con EN 60350-1
Trucos para ahorrar energíaHorno-A ser posible, cocine los alimentos juntos.- Mantenga el tiempo de precalentamiento durante poco tiempo.-No prolongue el tiempo de cocción.-No olvide apagar el horno al final de la cocción.- No abra la puerta del horno durante el periodo de cocción.

Ajuste do temporizador

Ajuste de tempo semiautomático (período de cozedura)

breve período, o som seleccionado será guardado.

4.4. ACESSÓRIOS

Tabuleiro Fundo

forma que a segunda camada de vidro.

Remover a porta do forno
