Tipo de producto	Probador de resistencia de aislamiento
Marca	Megger
Modelo	BM5200
Categoría	Medición
Tipo de visualización	Analógico/Digital
Tensión de prueba de aislamiento	500 V, 1000 V, 2500 V, 5000 V
Rango de resistencia de aislamiento	Hasta 10 TΩ
Precisión	±5 % de la lectura ±5 dígitos
Prueba de continuidad	Sí, 200 mA
Medición de tensión	Hasta 600 V CA/CC
Clasificación de seguridad	CAT IV 600 V
Dimensiones (Al x An x Pr)	252 x 108 x 65 mm
Peso	0,9 kg (incluidas las pilas)
Alimentación	6 pilas alcalinas AA
Duración de las pilas	Aproximadamente 5000 pruebas a 5000 V
Temperatura de funcionamiento	-10 °C a 55 °C
Temperatura de almacenamiento	-25 °C a 70 °C
Clasificación IP	IP54
Cumplimiento de normas	EN 61557, EN 61010-1
Accesorios incluidos	Cables de prueba, pinzas cocodrilo, maletín de transporte, manual de usuario
Mantenimiento	Mantener limpio; comprobar las pilas y los cables de prueba regularmente
Limpieza	Limpiar con un paño húmedo; no usar disolventes
Disponibilidad de piezas de repuesto	Disponible en los centros de servicio de Megger
Reparabilidad	Fusible reemplazable; otras reparaciones por personal autorizado
Certificación	Marcado CE

Preguntas frecuentes - BM5200 Megger

¿Cómo realizo una prueba de resistencia de aislamiento con el BM5200?

Conecte los cables de prueba al dispositivo bajo prueba, seleccione la tensión de prueba deseada (500 V a 5000 V) con el interruptor giratorio y pulse el botón Test. La lectura se mostrará. Asegúrese de que el circuito esté desenergizado antes de la prueba.

¿Qué tipo de pilas usa el BM5200 y cuánto duran?

El BM5200 usa 6 pilas alcalinas AA. En uso típico, duran aproximadamente 5000 pruebas a 5000 V. El indicador de batería en la pantalla muestra la carga restante.

¿Puede el BM5200 medir continuidad?

Sí, el BM5200 tiene una función de prueba de continuidad con una corriente de prueba de 200 mA. Emite un pitido audible para resistencias inferiores a 20 Ω.

¿Qué precauciones de seguridad debo tomar al usar el BM5200?

Siga siempre las reglas de seguridad CAT IV 600 V. Use equipo de protección personal adecuado. Asegúrese de que el circuito esté desenergizado y descargado antes de la prueba. Nunca conecte el probador a circuitos energizados más allá de su clasificación.

¿Cómo limpio y mantengo el BM5200?

Mantenga el probador seco y limpio. Limpie la carcasa con un paño húmedo; no use limpiadores abrasivos ni disolventes. Revise los cables de prueba por daños y reemplácelos si es necesario. Guarde en el maletín de transporte cuando no lo use.

¿Cuál es la resistencia de aislamiento máxima que puede medir el BM5200?

El BM5200 puede medir resistencia de aislamiento hasta 10 TΩ (10 000 GΩ) dependiendo de la tensión de prueba utilizada. El rango se selecciona automáticamente.

¿Tiene el BM5200 una función de medición de tensión?

Sí, el BM5200 puede medir tensión CA y CC hasta 600 V. Use la posición V en el interruptor giratorio y conecte los cables de prueba en paralelo con el circuito.

¿Qué accesorios vienen con el BM5200?

El BM5200 viene con un juego de cables de prueba, pinzas cocodrilo, un maletín de transporte y un manual de usuario. Accesorios opcionales como interruptor remoto y sondas de alta tensión están disponibles por separado.

¿Cómo reemplazo el fusible en el BM5200?

El BM5200 tiene un fusible reemplazable para protección contra sobrecargas. Apague el probador, retire la tapa del compartimento de las pilas, localice el portafusibles y reemplácelo con el mismo tipo (generalmente un fusible de 630 mA/1000 V). Consulte el manual para las especificaciones exactas.

¿Cuál es la clasificación IP del BM5200?

El BM5200 tiene clasificación IP54 para protección contra polvo y salpicaduras de agua. Es adecuado para uso en exteriores pero no debe sumergirse.

MANUAL DE USUARIO BM5200 Megger

Probador Digital de Aislamiento 5 kV

MANUAL DEL USUARIO

CONTENIDO

Advertencias de seguridad 14

Símbolos usados en el instrumento 15

Limpieza 15

Descripción general 16

Modos de prueba de la resistencia de aislamiento 16

Descarga automática 16

Juego de cables 16

Potencia del instrumento 16

Seguridad del instrumento 17

Instrucciones de operación .... 17

Controles e indicadores del instrumento 18

Uso del terminal de protección (G)....19

PROCEDIMIENTO DE CONFIGURACIÓN 19

Índice de polarización (PI) 20

Resistencia sincronizada de aislamiento 20

Mantenimiento preventivo 20

Reemplazo de la batería 20

Especificación técnica 21

Reparación y garantía 22

ADVERTENCIAS DE SEGURIDAD

Advertencias de seguridad deben ser observadas durante el uso:

El circuito bajo prueba debe ser apagado, descargado, aislado y verificado para la seguridad antes que las conexiones de la prueba sean hechas. Asegúrese que el circuito no esté recargado mientras el instrumento sea conectado.
■ Las conexiones del circuito no deben ser tocadas durante la prueba de aislamiento.
■ Después de completar la prueba, los circuitos de capacitivos deben estar completamente descargados antes de desconectar los cables de prueba. Las cargas capacitivas puede ser mortales.
■ Los objetos probados deben estar firmemente en corto, después de su descarga, hasta ser requeridos para su uso. Esto es para proteger contra cualquier carga eléctrica almacenada que sea liberada posteriormente levantando el voltaje a niveles potencialmente peligrosos.
El indicador de voltaje y las características automáticas de descarga deben ser considerados como característica adicional de seguridad y no un sustituto de la práctica de seguridad laboral.
Es raro, pero en ciertas circunstancias, una avería del circuito bajo prueba podría causar que el instrumento termine la prueba de una manera inontrollable, causando posiblemente una pérdida de pantalla mientras el circuito se mantiene cargándose. En este evento, la unidad debe ser apagada y el circuito debe ser cargado manualmente.
■ Los cables de prueba, incluyendo las breves, deben estar en buena condición, limpios y sin un aislamiento roto o rajado.
■ El instrumento no debe ser usado si alguna parte está dañada.
■ La prueba de aislamiento en condiciones climáticas húmedas podría ser peligrosa. Se recomienda que este instrumento no sea usado en estas circunstancias. Si esto es inevitable, el usuario debe tomar todas las precauciones necesarias.
■ Este instrumento no es intrínsicamente seguro y no debe ser usado en atmósferas peligrosas.
■ Si este equipo es usado en una manera no especificada por el fabricante, la protección proporcionada por el equipo puede ser perjudicada.
■ Las baterías recargables no deben ser usadas en este instrumento.

NOTA

EL INSTRUMENTO DEBE SER USADO SOLO POR PERSONAS CONVENIENTEMENTE ENTRENADAS Y COMPETENTES.

A los usuarios de este equipo y/o a sus empleados se les recuerda que la legislación nacional de salud y seguridad requiere que ellos realicen evaluaciones válidas de riesgos de todo trabajo eléctrico para identificar las fuentes potenciales de un peligro eléctrico y el riesgo de lesiones eléctricas tales como cortocircuitos inadvertidos. Cuando las evaluaciones muestren que el riesgo es significante entonces el uso conjunto de los cables de prueba podría ser apropiado.

Símbolos usados en este instrumento

Advertencia: refiérase a las notas que se incluyen

Advertencia: riesgo de un eléctrico

Clase II instrumento de doble aislamiento

esheche en el servicio de desperdicios

equipo cumple con las presentes directivas C-Tick australianas

Batería

Términos usados en este manual

La palabra debe se usa para indicar que las instrucciones que siguen deben ser seguidas bajo todas circunstancias. La falta de seguir estas instrucciones podría resultar en daño al instrumento y/o un peligro al operador.

La palabra "puede" es usada para indicar que las instrucciones indican la mejor practica.

Limpieza

Desconecte el instrumento y limpielo con un paño limpio ligeramente húmedo con agua jabonosa o alcohol isopropilo (IPA).

Descripción general

El probador de aislamiento BM5200 tiene una forma de arco digital y análogo diseñado para la prueba de la resistencia de aislamiento de alto voltaje en el mantenimiento y servicio de cables, maquinaria giratoria de planta, transformadores, dispositivo de distribución e instalaciones industriales.

Las pruebas de aislamiento DC son realizados a 250 V, 500 V, 1000 V, 2500 V y 5000 V. El rango de medición de la resistencia de aislamiento es de 100 kQ a 1000 GΩ. La descarga automática para los circuitos capacitivos bajo prueba se provee y la caída de voltaje.

La terminal de protección puede ser usada para minimizar los efectos de la fuga superficial y las medidas erróneas cuando se realicen pruebas de resistencia de aislamiento.

Modos de prueba de la resistencia de aislamiento

Se proporcionan tres modos de prueba de la resistencia de aislamiento, (InS, PI, t) y seleccionados de cualquier rango de aislamiento al presionar la flecha izquierda con PI-t.

En los modos de prueba de la resistencia de aislamiento, las pruebas son iniciadas al presionar y sostener el botón TEST (prueba) por dos segundos. Una vez que la prueba de aislamiento se ha iniciado, se terminara al presionarse nuevamente el botón TEST (prueba). La lectura se mantiene en la pantalla hasta que el botón TEST es presionado otra vez u otro rango sea seleccionado. El modo del índice de polarización (PI) realiza una prueba radiométrica que calcula la tasa de resistencia de aislamiento a los diez minutos a la resistencia de aislamiento a un minuto.

El modo sincronizado (t) facilita una prueba única de duración fija IR basado en un intervalo de tiempo fijo t.

Descarga automática

Para los objetos de prueba capacitiva, el instrumento descargará automáticamente a través de un resistor interno e indicará el voltaje a través de los terminales en el rango de 25 V a 600 V con voltajes altos indicados por '>600 V'. Esta característica dará una indicación de una caída de voltaje siguiendo la prueba del equipo que posee capacitancia. Cuando el indicador de voltaje ya no se muestra, es seguro para el usuario desconectar los cables de prueba.

Juego de cables

Se suministra tres zócalos con entradas y marcados '+', '-' y 'G'. Estos tienen tapas de seguridad que se abren cuando los enchufes se introducen. Cuando se introducen en los zócalos, los enchufes cubiertos de los cables de prueba se aseguran en posición. Se sueltan al girar un cuarto el enchufe y jalar.

Por esta razón, solo los cables de prueba suministrados o repuestos convenientes de Megger deberán ser usados.

Potencia del instrumento

El BM5200 es operado con ocho baterías alkalinas 1.5 V IEC LR6/AA

Seguridad del instrumento

Las características del diseño de seguridad incluyen:

■ Indicador externo del voltaje, AC o DC en pantalla.
■ Activa automáticamente la descarga al final de la prueba y la caída de voltaje.
■ Los cables de prueba pueden asegurarse en el estuche para prevenir una desconexión accidental.

Preparación para su uso

1. Abra el paquete y ubique el instrumento BM5200, el estuche, los cables de prueba, baterías, y las guías del usuario y de inicio.
2. Asegúrese que el interruptor principal esté en posición de apagado.
3. Localice el compartimento de la batería y ábrala usando un destornillador PZ2 pozidrive.
4. Retire el módulo de baterías e introduzca las ocho baterías alka linas 1.5 VLR6/AA asegurando la orientación correcta de acuerdo a su polaridad.
5. Conecte el módulo de baterías al cable de la batería asegu rando la polaridad correcta.
6. Regrese el módulo de baterías y su cubierta dentro de su estuche y ponga los dos tornillos ajustándolos solo con la mano.
7. Como revisión inicial, sin los cables conectados, encienda el instrumento girando el interruptor principal a cualquie posición diferente a apagado. Asegúrese que la pantalla del instrumento funcione. Apague el instrumento. Si la pantalla del instrumento no responde, vuelva al paso 2, repita el proceso y verifique que las orientaciones de las ocho baterías estén correctas.
8. Si el instrumento todavía falla en responder use un voltímetro para revisar el voltaje del módulo de baterías el cual debe ser 12 V asumiendo que todas las pilas estén a su nivel 1.5 V.

Instrucciones de operación

Controles e indicadores del instrumento

1. Pantalla retroiluminada LCD con arco análogo y pantalla doble de 3 dígitos.
2. Interruptor iluminado de encedido y apagado.
3. Cuatro botones de flechas, función PI-t en el botón con la flecha a la izquierda
4. Funciones de instalación del interruptor principal más voltímetro AC y DC (25 V a 600 V)
5. Interruptor principal con prueba de aislamiento DC a 250 V, 500 V, 1000 V, 2500 V y 5000 V.
6. Botón TEST para iniciar y terminar las pruebas de aislamiento.
7. Indicador de advertencia de alto voltaje (HV)

Antes de encender el BM5200 los cables de prueba deben estar conectados al instrumento.

Hay tres terminales de pruebas marcadas +, - y G. Estos terminales están diseñados para aceptar solo los cables de prueba suministradas. Las protecciones de los terminales previenen el ingreso accidental de polvo y otros objetos. El bloqueo de los conectores en los bornes sirven para prevenir de extracciones accidentales durante una prueba y se activan girando el tapón mediante una rotación a través con un cuarto de vuelta.

Al final de una prueba debe asegurarse que la tensión ha disminuido a un valor seguro, por ejemplo <50 V antes de retirar los conectores. Las cargas reactivas pueden tardar cierto tiempo en descargarse.

El BM5200 se enciende girando el interruptor principal a la prueba de aislamiento, prueba de voltaje o función de iniciación.

Los bornes están localizados en la parte trasera del equipo y está indicada con el signo + y -. El símbolo G significa borne protegido.

El indicador del nivel de la batería está localizado en la parte superior derecha de la pantalla y contiene cuatro pares de segmentos que muestran el nivel de cargado.

La indicación del nivel de cargado a un 50% de la vida de la batería.

La indicación del nivel de una batería baja.

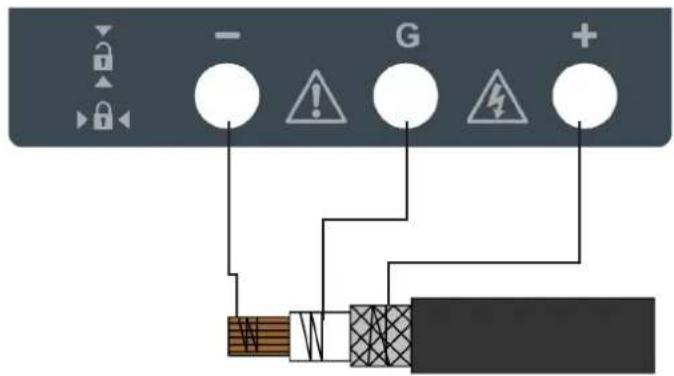

Uso del terminal de protección (G)

Para pruebas básicas de la resistencia de aislamiento dond hay una pequeña posibilidad de fuga superficial que afecte la medición, no es necesario usar el terminal de protección. Por ejemplo, si el aislador está limpio y es poco probable tener alguna corriente adversa. Sin embargo en prueba de cableado por ejemplo, podría haber fugas superficiales en el aislamiento entre el cable pelado y el revestimiento externo debido a la presencia de húmeda o polvo. Para obtener una medición exacta, particularmente en pruebas de altos voltajes, un alambre pelado podría sujetarse duramente alrededor del aislamiento y conectarse via el tercer cable de prueba al terminal de protección 'G".

Como se ilustra en el diagrama, el terminal de protección está al mismo potencial como el terminal negativo. Como la resistencia de fuga está efectivamente en paralelo con la resistencia a ser medida, el uso de la protección causa que la corriente en la fuga superficial sea desviada del circuito medido. El instrumento entonces lee la fuga del aislador, ignorando la fuga en la superficie.

Procedimiento de configuración

La función de configuración se usa para configurar el temporizador interno (t). El valor por defecto es de 1 minuto y se puede ajustar con las flechas hacia arriba y hacia abajo. Cuando aparezca la configuración de tiempo deseada se presiona la tecla PI-t (flecha izquierda) y un pitido confirmará la nueva configuración.

Índice de polarización (PI)

La prueba de índice de polarización (PI) realiza una prueba métrica de relación que calcula la tasa de resistencia de aislamiento a los diez minutos, IR 10min a la resistencia de aislamiento a un minuto, IR 1min .

Esta prueba suministra una indicación simple de polarización de aislamiento cuando está sujeta a un alto voltaje DC. Un valor alto PI indica un alto grado de polarización de aislamiento y por lo tanto una buena condición de aislamiento. Generalmente el valor de PI debe ser dos o más.

La polarización ocurre a ritmos diferentes que van desde minutos a varias horas que lleva al IEEE crear una prueba radiométrica PI. El normal IEEE 43-2000, "Práctica recomendada para la prueba de resistencia de aislamiento de maquinaria rotativa," limita el uso de la prueba PI a sistemas de bobinas a aquellas con IR _1min siendo menos de 5000 MΩ.

Resistencia sincronizada de aislamiento

La prueba sincronizada IR es una prueba que automáticamente termina a un tiempo ajustable del usuario (t). Los usuarios pueden seleccionar SETUP (configuración) en el rango del interruptor y ajustar el reloj (t) usando los botones de flechas de arriba y abajo para fijar el tiempo deseado seguido con la presión del botón de flecha a la izquierda PI-t. El tiempo pre-determinado (t) está fijado a un minuto porque IR 1 min es con frecuencia referido a normas internacionales.

Mantenimiento preventivo

No hay partes de repuesto al usuario

No hay partes de repuesto al usuario en el BM5200 con excepción de las baterías.

Si la protección de un instrumento ha sido deteriorada, no debe ser usado pero enviado para reparación por personal convenientemente entrenado y calificado. La protección está probablemente deteriorada si por ejemplo, muestra daños visibles, falla en realizar la medida prevista, ha sido sujeta a un almacenamiento prolongado bajo condiciones desfavorables, o ha sido sujeto a un severo mal transporte.

Reemplazo de las baterias

Advertencia

Los contactos de las baterías no están aislados de los cables de prueba. Quite los cables de prueba del instrumento antes de abrir el compartimento de la batería.

Las pilas están alojadas en un compartimento de baterías en la base del instrumento. Para cambiar las pilas, use un desarmador pozidrive PZ2 para quitar la cubierta de la batería asegurando los tornillos y levante la cubierta del compartimento de la batería. Observe la polaridad correcta como está marcada en la estructura, instale 8 pilas IEC LR6 (AA).

Vuelva a colocar la cubierta del compartimento de la batería y asegúrela a su cierre.

Especificaciones técnicas

Las siguientes especificaciones se aplican a 20 °C a menos que algo diferente se indique:

Especificaciones eléctricas

Rango del aislamiento 0.1 MΩ a 1 TΩ

Voltajes nominales de prueba 250 V, 500 V, 1000 V, 2500 V, 5000 V

Exactitud terminal de voltaje <1000 V 0 a +10% del voltaje nominal de prueba

≥100 V 0 to +5% del voltaje

nominal de prueba

Exactitud de aislamiento hasta 1 GΩ:

Todos los rangos ±5% ±2 dígitos

Por encima 1 GΩ: 5000 V ±5% ±0.04% por GΩ

2500 V ±5% ±0.08% por GΩ

1000 V ±5% ±0.2% por GΩ

500 V ±5% ±0.4% por GΩ

250 V ±5% ±0.8% por GΩ

Presente corto circuito 1.4 mA ± 0.5 mA

Máxima capacitancia de carga 5 μF

Exactitud del voltímetro (DC o AC) 3% ±3 V

Medición de frecuencia 45 Hz a 65 Hz

Exactitud de frecuencia ±2 Hz

Rango de voltaje (DC o AC) 25 a 600 V AC o DC

Fuente de alimentación 8 x LR6/AA baterías

Duración de batería 5 horas @ 5 kV en 100 MΩ con

AA Alkalina LR6

21

Protección con error de 2% protegiendo 5 MΩ derrame en una carga de 100 MΩ

Especificaciones ambientales

Rango de temperatura de operación

-20 °C a +55 °C

Humedad de operación 90% RH, 0 °C - 40 °C

70% RH, 40 °C - 55 °C

Temperatura de almacenamiento -30 °C a +65 °C

Protección del aislamiento IP40

Altitud máxima 2000 m

Error en el servicio con límites ambientales establecidos es un error intrínseco doble

Protección de seguridad

Aislamiento CAT III 600 V - IEC61010-1:2001 estándar aplicable La medición de la categoría III es aplicable a la prueba y a la medición de los circuitos conectados a la instalación de la red a bajo voltaje de la parte de distribución del edificio. Esta parte de instalación se espera que tenga un mínimo de dos niveles de dispositivos protectivos de sobrecorriente entre el transformador y puntos posibles de conexión.

EMC

El producto se ajusta a IEC 61326

Dimensiones (Ancho x Alto x Largo)

220 mm x 115 mm x 163 mm

Peso 1.45 kg

Accesorios

Cables de repuesto 3 m x 3 1002-531

Reparación y garantía

Este instrumento no puede repararse. En caso de fallas dentro del período de garantía, el instrumento será sustituido por Megger.

Los nuevos instrumentos están garantizados por 1 año desde la fecha de compra por el usuario.

Nota: Cualquier reparación previa no autorizada o ajuste invalidará automáticamente la garantía.

Este producto contiene partes no reparables y si está defectuoso debe ser devuelto a su proveedor en la envoltura original o empaquetado de manera que esté protegido de daños durante tránsito.

Declaración de conformidad

Por la presente, Megger Instruments Limited declara que el equipo radioeléctrico fabricado por Megger Instruments Limited descrito en esta guía de usuario es conforme con la Directiva 2014/53/UE. Otros equipamientos fabricados por Megger Instruments Limited descritos en esta guía de usuario son conformes con las Directivas 2014/30/UE y 2014/35/UE donde son aplicables.

El texto completo de las declaraciones de conformidad con la UE de Megger Instruments está disponible en la siguiente dirección de internet: megger.com/eu-dofc
