| Marca | Americana |
| Modelo | A3316ABSWW |
| Tipo de producto | Refrigerador con congelador superior |
| Clasificación eléctrica | 120 V, 60 Hz, 15 A (mínimo) |
| Conexión a tierra | Se requiere enchufe con conexión a tierra de 3 clavijas |
| Control de temperatura | Dial con 9 configuraciones más Apagado (0); más cálido (1) a más frío (9) |
| Máquina de hielo automática | Disponible en algunos modelos; produce 3-3.5 libras de hielo por día; control mediante brazo sensor o interruptor de encendido |
| Estantes | Estantes ajustables de medio ancho y ancho completo; estantes a prueba de derrames en algunos modelos |
| Cajones de almacenamiento | Cajón para bocadillos, cajones para frutas y verduras con control de humedad ajustable |
| Reversibilidad de la puerta | Apertura de puerta reversible; instrucciones incluidas para apertura izquierda o derecha |
| Iluminación | Luz interior con bombilla de electrodoméstico reemplazable |
| Limpieza del condensador | Se recomienda limpieza periódica en ambientes polvorientos; use cepillo o aspiradora |
| Limpieza interior | Use agua tibia y solución de bicarbonato de sodio (1 cucharada por cuarto de galón); evite agua caliente en estantes de vidrio |
| Limpieza exterior | Detergente suave o limpiador de acero inoxidable; evite almohadillas abrasivas |
| Seguridad infantil | Advertencia de atrapamiento infantil; retire las puertas antes de desechar; deje los estantes en su lugar |
| Garantía | Garantía limitada de 1 año en piezas y mano de obra; excluye pérdida de alimentos, instalación incorrecta |
| Contacto de servicio | EE. UU.: 1-800-432-2737; Canadá: 1-800-561-3344 |
| Piezas de repuesto | Kit accesorio de máquina de hielo, kit de suministro de agua y otras piezas disponibles por teléfono o sitio web |
| Espacios libres de instalación | Laterales: 3/4 pulg (19 mm); Superior: 1 pulg (25 mm); Posterior: 2 pulg (50 mm) |
| Nivelación | Patas niveladoras ajustables y rodillos en las esquinas delanteras |
Preguntas frecuentes - A3316ABSWW Americana
Preguntas de los usuarios sobre A3316ABSWW Americana
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Refrigerador en formato PDF gratis! Encuentra tus instrucciones A3316ABSWW - Americana y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. A3316ABSWW de la marca Americana.
MANUAL DE USUARIO A3316ABSWW Americana
Información de seguridad
Cables de extensión ..... 3
Cómo conectar la electricidad ..... 3
Precauciones de seguridad ..... 2
Instrucciones de operación
Control....4
Cuidado y limpieza .....6
Estantes 4
Gavetas de almacenamiento .....4, 5
Máquina de hiclos automática .....5
Escriba aquí el modelo y el número de serie:
Modelo #
Serie #
Encuentre estos números en la etiqueta en el lado izquierdo de la parte superior del compartimiento del refrigerador.
Instrucciones para la instalación
Cómo invertir el vaivén de
la puerta .....11-14
Instalación de la tubería
del agua 8-10
Preparación para instalar
el refrigerador....7
Consejos para la solución de problemas
Antes de solicitar un servicio .....15, 16
Sonidos normales de operación .....15
Soporte al consumidor
Garantía .....19
Soporte al consumidor .....20
Manual del propietario e instalación
www.AmericanaAppliances.com
Modelos 16, 17, 18
IMPORTANTE INFORMACIÓN DE SEGURIDAD. LEA TODAS LAS INSTRUCCIONES ANTES DE SU USO.
¡ADVERTENCIA!
Use este aparato sólo con el fin para el cual fue diseñado como se describe en este Manual del propietario.
PRECAUCIONES DE SEGURIDAD
Al usar aparatos eléctricos, se deben seguir precauciones básicas de seguridad, incluyendo las siguientes:
Este refrigerador debe instalarse y ubicarse correctamente según las Instrucciones de instalación antes de su uso.
No permita que los niños se suban, se paren o se cuelguen de los estantes en el refrigerador. Podrían dañar el refrigerador y sufrir graves daños.
No toque las superficies frías en el compartimiento del congelador con las manos húmedas o mojadas. La piel se puede pegar a estas superficies extremadamente frías.
No almacene o use gasolina u otros vapores y líquidos inflamables en las áreas cercanas a este o a cualquier otro aparato.
En los refrigeradores con máquinas de hielo automáticas, evite el contacto con las partes en movimiento del mecanismo eyector, o con el elemento calefactor localizado en la parte inferior del dispositivo para hacer hielo. No coloque los dedos o las manos en el mecanismo de la máquina de hiclos mientras el refrigerador esté conectado.
Mantenga los dedos alejados de las áreas estrechas; los espacios entre las puertas y entre las puertas y los gabinetes son necesariamente pequeños. Tcenga cuidado al cerrar las puertas cuando haya niños en el área.
- Desconecte el refrigerador antes de limpiar y hacer reparaciones.
NOTA: Recomendamos enfáticamente que cualquier servicio sea realizado por un individuo calificado.
Fijar el control en la posición 0 (apagado) no elimina la corriente hacia el circuito de luces.
No vuelva a congelar alimentos que se han descongelado por completo.
¡PELIGRO! RIESGO DE QUE LOS NIÑOS SE QUEDEN ATRAPADOS
ELIMINACIÓN APROPIADA DEL REFRIGERADOR
Los problemas de que los niños se queden atrapados y se sofoquen no son cosas del pasado. Los refrigeradores desechados o abandonados siguen siendo peligrosos, aún si sólo están por “unos pocos días”. Si está desechando su refrigerador viejo, por favor siga las instrucciones a continuación para ayudarlc a evitar accidentes.
Antes de desechar su viejo refrigerador o congelador:
Quítele las puertas.
Deje los estantes en su lugar, de manera que los niños no puedan subirse fácilmente al interior.
Refrigerantes
Todos los aparatos de refrigeración contienen refrigerantes, los cuales se deben retirar antes de la eliminación del producto de acuerdo con la ley federal. Si va a desechar algún aparato antiguo de refrigeración, consulte con la compañía a cargo de desechar el aparato para saber qué hacer.
⚠¡ADVERTENCIA!
CÓMO CONECTAR LA ELECTRICIDAD
Bajo ninguna circunstancia, no corte ni retire la tercera pata (conexión a tierra) del cable de electricidad. Por seguridad personal, este aparato debe estar correctamente conectado a tierra.
El cable eléctrico de este aparato está provisto de un enchufe de tres patas (conexión a tierra) que encaja en un tomacorriente estándar de 3 orificios (conexión a tierra) para minimizar la posibilidad de peligro de un choque eléctrico de este aparato.
Haga que el tomacorriente de la pared y el circuito scan revisados por un electricista calificado para asegurar que el tomacorriente tiene la conexión a tierra apropiada.
Cuando haya un tomacorriente estándar de dos patas, es su responsabilidad y obligación personal recmplazarlo con un tomacorriente adecuado de tres orificios correctamente conectado a tierra.
El refrigerador deberá siempre estar conectado en su propio tomacorriente eléctrico individual que tenga un nivel de voltaje que se ajuste a la placa de potencia.
Esto ofrece el mejor desempeño y también evita
sobrecargar los circuitos cléctricos de la casa que podrían causar un incendio a partir de los cables recalentados.
Nunca desconecte su refrigerador halando del cable eléctrico. Siempre tome el enchufe firmemente y hálelo directamente del tomacorriente.
Repare o reemplace de inmediato todos los cables eléctricos que se hayan desgastado o dañado. No use un cable que tenga grietas o daños de abrasión en su longitud o en cualquier extremo.
Al retirar el refrigerador de la pared, tenga cuidado de no enrollar o dañar el cable eléctrico.
USO DE CABLES DE EXTENSIÓN
Debido a peligros potenciales de seguridad bajo ciertas condiciones, nos oponemos al uso de cables de extensión.
Sin embargo, si debe usar un cable de extensión, es absolutamente necesario que sea un tipo de cable de extensión para aparatos con conexión a tierra de tres cables, que esté en la lista de UL (en los Estados Unidos) o en la lista CSA (en Canadá), que tenga un enchufe de tipo conexión a tierra y salida y que el grado eléctrico del cable sea de 15 amperios (mínimo) y 120 voltios.
LEA Y SIGA CUIDADOSAMENTE ESTA INFORMACIÓN DE SEGURIDAD.
CONSERVE ESTAS INSTRUCCIONES
Sobre el dial de control de la temperatura.
Girar el dial a 0/Off interrumpe el enfriamiento en ambos compartimientos: el compartimiento de alimentos frescos y el congelador, aunque no apaga el suministro de corriente hacia el refrigerador.
Dial de control de la temperatura (en algunos modelos)
El dial de control de la temperatura tiene nueve niveles más 0.1 es el nivel más caliente y 9 es el nivel más frío. Inicialmente, fije el dial en 5. Después de usar el refrigerador, ajuste el dial de ser necesario. Inserte una moneda en la ranura en el centro del dial y podrá girar el dial hacia el nivel que mejor se adapte a sus necesidades. Permita 24 horas para que el refrigerador se enfríe.
Dial de control de temperatura (en algunos modelos)
El dial de control de temperatura ajusta la temperatura del refrigerador desde la más elevada hasta la más baja. En la ilustración de la izquierda se indica la configuración de fábrica recomendada. Para una temperatura más baja, gire el dial hacia el copo de nieve. Para una temperatura más elevada, gire el dial en sentido contrario a las agujas del reloj, alcjándose del copo de nieve. Deje transcurrir 24 horas para su ajuste.
Sobre los estantes del compartimiento de alimentos frescos.
Los soportes de los estantes en diferentes niveles le permiten adaptar el espacio de los estantes según sus necesidades. No todas las características están presentes en todos los modelos.
Estantes medios
Un extremo del estante descansa sobre un soporte moldeado en el costado; el soporte en el otro extremo se engancha en un riel en la parte posterior de la pared del gabinete.
Para retirar, levante el estante en la parte delantera, luego saque del soporte y fuera del riel.
Para reemplazar, seleccione la altura descada para el estante. Con el estante delantero levantado ligeramente, enganche la oreja superior del soporte en el riel, luego baje el estante hasta el soporte.
NOTA: El estante hacia la derecha del riel está diseñado para engancharse en la ranura de la derecha; el estante hacia la izquierda está diseñado para engancharse en la ranura izquierda.
Levante la parte posterior
Para retirar los estantes de tamaño completo
Estantes completos
Algunos modelos tienen un estante deslizante en alambre de acero, un estante de vidrio temperado estacionario, un estante a prueba de salpicaduras o dos cstantes estacionarios en alambre de acero. Estos estantes se pueden mover hacia otro lugar en el compartimiento de alimentos frescos.
El estante deslizante de tamaño completo tiene frenos. Cuando se coloca correctamente en los soportes del estante, el estante frena antes de salirse completamente del refrigerador y no se inclinará cuando coloque o retire alimentos del mismo.
Para retirar un estante de tamaño completo cuando la puerta del compartimiento de alimentos frescos no se pueda abrir completamente
Estantes a prueba de salpicaduras (en algunos modelos)
Los estantes a prueba de salpicaduras tienen bordes especiales para evitar que las salpicaduras se rieguen a los estantes inferiores. Para retirar o reemplazar los estantes, vea las instrucciones arribas
Sobre los estantes del compartimiento del congelador.
Estante de escalón
Para retirar el estante de escalón:
1 Levante el lado izquierdo del escalón ligeramente.
2 Mueva el estante hacia la izquierda para liberar los extremos derechos de los orificios en la pared del gabinete.
3 Baje el costado derecho del estante, mueva el estante hacia la derecha y sáquelo.
Para reemplazar el estante de escalón:
Con el estante inclinado como aparece, ajuste los extremos del lado izquierdo del estante en los orificios de la pared del gabinete.
2 Levante el costado izquicrido del estante ligeramente, mueva el estante hacia arriba, ajuste los extremos del lado derecho del estante en los orilicios de la pared del gabinete y baje el estante a su lugar.
Sobre las gavetas de almacenamiento. www.AmericanaAppliances.com
No todas las características están presentes en todos los modelos.
Gaveta de refrigerios
La gaveta de refrigerios se puede mover a la posición más útil según las necesidades de su familia.
Gavetas para frutas y vegetales
Se debe retirar el exceso de agua que se pueda acumular al fondo de las gavetas y se deben secar las gavetas.
Sobre la remoción de la gaveta de almacenamiento y cubierta.
No todas las características están presentes en todos los modelos.
Humidity Control
Gaveta preservadora de humedad ajustable (en algunos modelos)
Deslice el control completamente hasta la posición HIGH (alto) para ofrecer la alta humedad recomendada para la mayoría de los vegetales.
Lleve el control por completo hasta la posición LOW (bajo) para ofrecer los niveles bajos de humedad recomendados para la mayoría de las frutas.
Gaveta de tamaño completo con cubierta plástica
Para retirar la cubierta, levante de los soportes, hale hacia delante, inclínela y sáqucla.
Estante para las gavetas gemelas Para retirar:
Retire las gavetas.
2 Empuje el frente de la cubierta de vidrio hacia arriba, y al mismo tiempo, hale hacia delante tanto como se pueda.
Inclíncla y sáquela. Evite limpiar la cubierta de vidrio fría con agua caliente ya que la diferencia de temperaturas extremas podría causar que se quiebre.
3 Retire el marco de la gaveta. (Siempre retire la cubierta de vidrio antes de sacar el marco de la gaveta.)
Levante el marco de los soportes en cada costado y atrás, hale hacia delante, incline y saque.
Para reemplazar:
7 Baje el marco hasta que descanse sobre los soportes en cada costado y atrás.
2 Reemplace la cubierta de vidrio, empujando su borde posterior firmemente en el canal del marco posterior y suavemente baje el frente hacia su lugar.
3 Reemplace las gavetas.
Sobre la máquina de hielos automática.
Un refrigerador recientemente instalado puede tomar entre 12 y 24 horas para empezar a hacer hielo.
Interruptor de corriente
La máquina de hielos producirá aproximadamente entre 3 y 3,5 libras de hielo en un período de
24 horas, dependiendo de la temperatura del compartimiento del congelador, la temperatura del cuarto, el número de veces que se abre la puerta y otras condiciones de uso.
Si el refrigerador se opera antes de hacer la conexión del agua hacia la máquina de hielo, mueva el brazo de llenado hacia la posición STOP (hacia arriba).
Cuando se haya conectado el refrigerador al suministro de agua, mueva el brazo de llenado hacia la posición ON (hacia abajo).
La máquina de hielos se llenará de agua cuando se enfríe hasta 15°F. Un refrigerador recién instalado se puede tomar entre 12 y 24 horas para empezar a hacer cubos de hielo.
Una vez que la máquina de hiclos empiciza a hacer hiclo, puede tomar hasta 48 horas para llenar el compartimiento, dependiendo de los niveles de temperatura y del número de veces que se abra la puerta.
Escuchará un zumbido cada vez que la máquina de hielos se llene de agua.
Descche los primeros cubos de hiclo para permitir que la línea del agua se limpie.
Asegúrecse de que nada interfiera con el movimiento del brazo indicador.
Cuando el contenedor se llene al nivel del brazo indicador, la
máquina de hielos dejará de producir hielos.
Es normal que varios cubos de hielo se junten.
Si el hiclo no se usa con frecuencia, los cubos de hiclo vicio se volverán turbios, con sabor rancio y se encogerán.
En los modelos de interruptor de encgría, la luz verde se volverá intermitente si los cubos de hielo se atascan en la máquina de hielos. Para corregir esto, ponga el interruptor de corriente en la posición de O (apagado) y retire los cubos. Regrese el interruptor de corriente a la posición de I (encendido) para reiniciar la máquina de hielos. Después de haber encendido de nuevo la máquina de hielos, habrá una demora de
45 minutos antes de que la máquina de hielos reinicie las operaciones.
NOTA: En hogares con presión de agua inferior al promedio, es posible que escuche el ciclo de la máquina de hielos varias veces al hacer un lote de hielo.
Kit de accesorios de la máquina de hielos
Si su refrigerador no viene ya equipado con una máquina de hielos automática, existe un kit accesorio para la máquina de hielos que está disponible por un costo adicional.
Revise en la parte posterior del refrigerador en busca del kit para la máquina de hiclos específica que necesita para su modelo.
Cuidado y limpieza del refrigerador.
Limpieza exterior
Las manijas de la puerta y accesorio (en algunos modelos). Limpic con un paño humcdecido con agua jabonosa. Seque con un paño secco.
Mantenga el exterior limpio. Límpiclo con un paño ligramente humedecido con cera de cocina para electrodomésticos o detergente líquido suave para platos. Seque y brille con un paño limpio y seco.
Los paneles y las manijas de las puertas de acero inoxidable (en algunos modelos) pueden ser limpiados con un limpiador para acero inoxidable para usos comerciales. No utilice cera para electrodomésticos sobre el accro inoxidable.
No limpie el refrigerador con un paño sucio para platos o con una toalla mojada. Estos pueden dejar residuos y pueden erosionar la pintura. No use almohadillas de restregar, limpiadores en polvo, blanqueadores o limpiadores que contengan blanqueadores ya que estos productos pueden raspar y debilitar el acabado de pintura.
Limpieza interior
Para ayudar a evitar olores, deje una caja abierta de bicarbonato en los compartimientos de alimentos frescos y en el congelador.
Desconecte el refrigerador antes de limpiarlo. Si esto no es práctico, escurra la humedad excesiva con una esponja o paño al limpiar alrededor de los interruptores, luces o controles.
Usc una solución de agua tibia y bicarbonato—una cucharada (15 ml) de bicarbonato para un cuarto (1 litro) de agua. Esto limpia y neutraliza los olores. Enjuague y seque.
Después de limpiar los empaques de la puerta, aplique una capa delgada de vaselina en los empaques de la puerta en el costado de la bisagra. Esto ayuda a evitar que los empaques se peguen y se doblen hasta perder su forma.
Evite limpiar los estantes de vidrio fríos (en algunos modelos) con agua caliente ya que la diferencia de las temperaturas extremas puede causar que se quiebren. Manipule los estantes de vidrio con cuidado. Golpear el vidrio templado puede causar que se quiebre.
No lave ninguna parte plástica del refrigerador en la lavadora de platos.
Condensador
No hay necesidad de una limpieza de rutina del condensador en ambientes de operación de hogares normales. Sin embargo, en
ambientes que puedan ser particularmente polvorientos o grasosos, el condensador debe limpiarse periódicamente para una operación eficiente del refrigerador.
Para limpiar el condensador, gire el dial de control de la temperatura a 0. Barra o aspire el polvo.
Para mejores resultados use un cepillo especialmente diseñado para este fin. Está disponible en la mayoría de tiendas de partes de electrodomésticos.
Mover el refrigerador
Tenga cuidado al mover el refrigerador lejos de la pared. Todos los tipos de cubiertas de piso se pueden dañar, particularmente las cubiertas acojinadas y aquellas con superficies con diseños en relicve.
Hale el refrigerador en línea recta y regréselo a su posición empujándolo de la misma forma. Mover el refrigerador en una dirección lateral puede resultar en daños a la superficie del piso o al refrigerador.
Cuando empuje de nuevo el refrigerador, asegúrese de no pisar el cable eléctrico o la línea de suministro a la máquina de hielos (en algunos modelos).
Después de rodar el refrigerador a su posición, gire las patas del refrigerador en el sentido de las manccillas del reloj hasta que las patas sostengan nucvamente el peso del refrigerador.
Reposición de la bombilla
Para reemplazar una bombilla quemada, desconecte el refrigerador del tomacorriente eléctrico, desenrosque la bombilla cuando esté fría y remplácela con una bombilla para refrigeradores de similar o inferior voltaje.
Girar el control a la posición 0 no desconecta la corriente del circuito de la luz.
Cómo prepararse para las vacaciones
Para una largas vacaciones o ausencias, retire los alimentos y desconecte el refrigerador. Gire el dial de control de la temperatura hacia la posición 0 (apagado), y limpie el interior con una solución de una cucharada de bicarbonato (15 ml) y un cuarto (1 litro) de agua.
Deje las puertas abiertas.
Mueva el brazo de llenado a la posición STOP (hacia arriba) y cierre el suministro del agua hacia el refrigerador.
Si la temperatura puede cacr por debajo del punto de congelamiento, haga que una persona calificada drene el sistema del suministro de agua (en algunos modelos) para evitar serios daños a la propiedad causados por inundaciones.
Cómo prepararse para trasladarse
Asegure todos los artículos sueltos como la rejilla, los estantes y cajones pegándolos con cinta en su lugar para evitar daños. Asegúrese de que el refrigerador permanezca en una posición vertical durante el traslado.
Instrucciones para la instalación Modelos 16, 17, 18
Si tiene preguntas, llame al 800.432.2737
ANTES DE INICIAR
Lea estas instrucciones completa y cuidadosamente.
- IMPORTANTE — Guardc estas instrucciones para uso del inspector local.
- IMPORTANTE — Observe todos los códigos y órdenes de ley.
- Nota al instalador – Asegúrese de dejar estas instrucciones con el consumidor.
- Nota al consumidor – Conserve estas instrucciones para referencia futura.
- Nivel de destreza – La instalación de este aparato requiere de destrezas mecánicas básicas.
- Tiempo de ejecución – Instalación del refrigerador 15 minutos
Invertir el vaivén de la puerta 1 hora
- La instalación apropiada es la responsabilidad del instalador.
- La falla del producto debido a una instalación inadccuada no está cubierta por la garantía.
SUMINISTRO DE AGUA HACIA LA MÁQUINA DE HIELOS (en algunos modelos)
Si el refrigerador tiene una máquina de hielos, se tendrá que conectar a una tubería de agua potable fría. Un kit de suministro de agua (contiene tubería de cobrc, válvula de cierre, accesorios e instrucciones) está disponible con un costo adicional a través de su proveedor, visitando nuestra página Web ge.com o bien a través de Partes y Accesorios, 1.800.661.1616.
UBICACIÓN DEL REFRIGERADOR
- No instale el refrigerador donde la temperatura baja de 60°F (16°C) ya que no correrá con suficiente frecuencia para mantener las temperaturas apropiadas.
- Instálela en un piso fuerte para que lo soporte con carga completa.
ÁREA
Permita el siguiente espacio para una fácil instalación, apropiada circulación del aire y concxiones de plomería y cléctricas.
- Costados 3/4" (19 mm)
- Arriba 1" (25 mm)
- Atrás 2" (50 mm)
RODILLOS Y PATAS NIVELADORAS
Las patas niveladoras cerca de cada esquina delantera del refrigerador son ajustables. Éstas colocan firmemente el refrigerador y evitan que se mueva cuando las puertas se abran. Las patas niveladoras se deben colocar de manera que el frente del refrigerador se levante lo suficiente para que las puertas se cierren fácilmente cuando se abran hasta la mitad.
Gire las patas niveladoras en el sentido de las manecillas del reloj para levantar el refrigerador, y en el sentido contrario para bajarlo.
Los rodillos al lado de las patas nivcladoras le permiten mover el refrigerador lejos de la pared para limpiarlo.
Gire las patas en el sentido contrario de las manecillas del reloj hasta que el peso del refrigerador se traslade de éstas hacia los rodillos. Después de rodar el refrigerador de nuevo hacia su lugar, gire las patas en el sentido de las manecillas del reloj hasta que las patas sostengan nuevamente el peso del refrigerador.
ANTES DE INICIAR QUÉ NECESITA (CONT.)
Los kits de cobre recomendados para el suministro de agua son WX8X2, WX8X3 o WX8X4, dependiendo de la cantidad de tubería neccsaria. Las tuberías plásticas aprobadas para el suministro de agua son las tuberías para el refrigerador SmartConnect™ de GE (WX08X10006, WX08X10015 y WX08X10025).
Al conectar su refrigerador a un Sistema de Agua de Ósmosis Inversa de GE, la única instalación aprobada es con un kit de Ósmosis Inversa de GE. Para otros sistemas de agua de ósmosis inversa, siga las instrucciones del fabricante.
Esta instalación de la tubería del agua no está garantizada por el fabricante del refrigerador o de la máquina de hiclos. Siga estas instrucciones cuidadosamente para minimizar el riesgo de un daño costoso debido al agua.
El martilleo del agua (agua golpeando contra la tubería) en la tubería de la casa puede causar daños a las partes del refrigerador y conducir a un gotco o inundación por el agua. Llame a un plomero calificado para corregir el martilleo del agua antes de instalar la tubería del agua al refrigerador.
Para evitar quemaduras y daños con el producto, no conecte la tubería del agua a la tubería del agua caliente.
Si usa el refrigerador antes de conectar la tubería, asegúrese de que el brazo de llenado esté en la posición STOP (hacia arriba).
No instale la tubería de la máquina de hielos en lugares donde la temperatura caiga por debajo del nivel de congelamiento.
Al usar cualquier aparato eléctrico (como un taladro eléctrico) durante la instalación, asegúrese de que el aparato esté aislado o conectado de manera que cvite el peligro de una descarga eléctrica, o se opere por baterías.
Todas las instalaciones se deben realizar según los requisitos del código local de plomería.
QUÉ NECESITA
- Kit de tubería de cobre para el refrigerador o SmartConnéde GE, 1/4 de diámetro externo para conectar el refrigerador al suministro de agua. Si usa cobre, asegúrese de que ambos extremos de la tubería
se corten uniformemente.
Para determinar la cantidad de tubería que necesita: mida la distancia desde la válvula del agua en la parte posterior del refrigerador hasta el tubo de suministro de agua. Luego agregue 8 pies (2,4 m). Asegúrese de que haya suficiente tubería adicional (unos 8 pies [2,4 m] enrollado en tres vueltas de unas 10 pulgadas [25 cm] de diámetro) para permitir que el refrigerador se pueda mover de la pared después de la instalación.
Los kits de tubería para el refrigerador SmartConnect™ de GE están disponibles en las siguientes longitudes:
6' (1,8 m) - WX08X10006
15' (4,6 m) WX08X10015
25' (7,6 m) - WX08X10025
Asegúrese de que el kit que haya seleccionado permita al menos 8 pies (2,4 m) como se describe arriba.
NOTA: La única tubería de plástico aprobada de GE
es la que viene provista con los kits de tubería para el refrigerador SmartConnect™ de GE. No use ninguna otra tubería plástica para el suministro del agua ya que la tubería está bajo pr esión todo el tiempo. Ciertos tipos de plástico se fracturarán o se romperán con el tiempo y causarán d años en su casa debido al agua.
- Un kit de suministro de agua de GE (contiene tubería, válvula de cierre y accesorios enumerados abajo) está disponible a un costo adicional en su tienda o por medio de Partes y Accesorios, 1.800.661.1616.
- Un suministro de agua fría. La presión del agua debe estar entre 20 y 120 p.s.i. (1,4-8,1 bar).
• Taladro eléctrico.
- Llave de 1/2 ^☒ o ajustable.
- Destornillador plano y de estrella.
- Dos tuercas de compresión de 1/4 de diámetro exterior y 2 férulas (mangas) – para conectar la tubería de cobre a la válvula de cierre y 1 a válvula del agua del refrigerador.
O BIEN
- Si está usando un kit de tubería para el refrigerador SmartConnect™ de GE, los accesorios necesarios ya vienen preinstalados en la tubería.
- Si su tubería existente de cobre para el agua tiene un accesorio con vuelo en el extremo, necesitará un adaptador (disponible en las tiendas de suministros de plomería) para conectar la línea del agua al refrigerador O BIEN, podrá cortar el accesorio con vuelo con un cortador de tubos y luego usar un accesorio de compresión. No corte el extremo formado de la tubería para el refrigerador SmartConnect™ de GE.
- Válvula de cierre para conectar a la línea del agua fría. La válvula de cierre deberá tener una entrada de agua con un diámetro interno mínimo de 5/32 en el punto de conexión a la TUBERÍA DEL AGUA FRÍA. Las válvulas de apagado tipo silla vicen incluidas en muchos kits de suministro de agua. Antes de comprar, asegúrese de que una válvula tipo silla cumple con los códigos de plomería en su localidad.
Instale la válvula de cierre en la tubería del agua de consumo más frecuentemente utilizada.
1 CIERRE EL SUMINISTRO PRINCIPAL DE AGUA Y DESENCHUFE EL REFRIGERADOR
Abra el grifo más cercano en contra del sentido de las agujas del reloj por suficiente tiempo para limpiar la tubería del agua.
2 SELECCIONE LA UBICACIÓN DE LA VÁLVULA
Seleccione una ubicación para la válvula que sea fácilmente accesible. Es mejor conectarla en el costado de una tubería vertical de agua. Cuado sea necesario conectarla en una tubería horizontal de agua, haga la conexión en la parte superior o al lado, en vez de hacerlo en la parte de abajo, para evitar retirar cualquier sedimento de la tubería del agua.
Perfore un orificio de 1/4 en la tubería del agua (incluso si está usando una válvula auto perforadora), usando una broca afilada. Retire cualquier sobrante que resulte de perforar el orificio en la tubería. Tenga cuidado de no permitir que se filtre agua hacia el taladro. No perforar un orificio de 1/4 puede resultar en menor producción de hiclo o cubos más pequeños.
Una la válvula de cierre a la tubería de agua fría con la abrazadera para el tubo.
Apriete los tornillos de la abrazadera hasta que la arandela sellante empiece a hincharse.
NOTA: No apriete demasiado la tubería ya que podría rompcrsc. ____ Arondelo
NOTA: Se deberán seguir los Códigos 248CMR de Plomcría para el Estado de Massachusetts. Las válvulas tipo silla son ilegales y su uso no está permitido en Massachusetts. Consulte con un plomero licenciado.
4 DIRIJA LA TUBERÍA
Dirija la tubería entre la línea del agua fría y el refrigerador. Dirija la tubería a través de un orificio perforado en la pared o en el piso (detrás del refrigerador o del gabinete de la base adyacente) lo más cerca posible a la pared. NOTA: Asegúrese de que haya suficiente tubería adicional (unos 8 pies [2,4 m] enrollada en tres vueltas de alrededor de 10 ^☒ [25 cm] de diámetro) para permitir que el refrigerador se pueda mover de la pared después de la instalación.
5 CONECTE LA TUBERÍA A LA VÁLVULA
Coloque la tuerca de compresión y férula para la tubería de cobre (manga) en el extremo de la tubería y conéctela a la válvula de cierre.
Asegúrese de que la tubería esté complemente insertada en la válvula. Apriete la tuerca de compresión firmemente.
Para tubería de plástico de un kit de tubería para el refrigerador SmartConnect™ de GF, inserte el extremo moldeado de la tubería en la válvula de cierre y apriete la tuerca de compresión hasta que esté firmemente apretada a mano, luego apriete otro giro con una llave. Apretar demasiado puede causar fugas.
NOTA: Se deberán seguir los Códigos 248CMR de Plomería para el Estado de Massachusetts. Las válvulas tipo silla son ilegales y su uso no está permitido en Massachusetts. Consulte con un plomero licenciado.
6 LAVE LA TUBERÍA
Abra el suministro principal de agua en contra del sentido de las agujas del rcloj y lave la tubería hasta que el agua esté limpia.
Cierre el agua en la válvula después de que un cuarto (1 litro) de agua se haya eliminado por la tubería.
1 CÓMO INSTALAR LA TUBERÍA DEL AGUA (CONT.)
7 CONECTE LA TUBERÍA AL REFRIGERADOR
NOTAS:
- Antes de hacer la conexión al refrigerador, asegúrese de que el cable de corriente del refrigerador no esté conectado en el tomacorricente de la pared.
- Recomendamos instalar un filtro de agua si su suministro de agua tiene arcna o partículas que podrían obstruir la malla de la válvula de agua del refrigerador. Instálelo en la tubería del agua cerca
al refrigerador. Si usa un kit de tubería para el refrigerador SmartConnect™ de GE, necesitará un tubo adicional
(WX08X10002) para conectar el filtro. No corte la tubería
plástica para instalar el filtro.
Retire la cubierta del acceso.
Retire la tapa flexible de plástico de la válvula del agua (conexión del refrigerador).
Coloque la tuerca de compresión y la férula (manga) en el extremo de la tubería como se muestra. En el kit de tubería para el refrigerador SmartConnect™ de GE, las tuercas ya vienen armadas con la tubería.
Inserte el extremo de la tubería en la conexión de la válvula del agua lo más que se pueda. Mientras sostiene
la tubería, apriete el accesorio.
Para tubería de plástico de un kit de tubería para el refrigerador SmartConnect™ de GE, inscrite el extremo moldeado de la tubería en la válvula de cierre y apriete la tuerca de compresión hasta que esté firmemente apretada a mano, luego apriete otra vuelta con una llave. Apretar demasiado puede causar fugas.
Una la tubería a la abrazadera provista para sostenerla en una posición vertical. Quizás necesite apalancar la abrazadera.
Reemplace la cubierta de acceso.
8 ABRA LA LLAVE DEL AGUA EN LA VÁLVULA DE CIERRE
Apriete cualquier conexión que pueda presentar fugas.
Organice el cable de la tubería de manera que no vibre contra la parte trasera del refrigerador o contra la pared. Empuje el refrigerador hacia la pared.
12 INICIE LA MÁQUINA DE HIELO
En los modelos de interruptor de energía, fije el interruptor de la máquina de hielos en la posición de
I (encendido). En los modelos de brazo de llenado mueva el brazo de llenado a la posición ON (hacia abajo).
La máquina de hielos no empezará a operar hasta que alcance su temperatura de operación de 15°F (9°C) o menor. Luego, empezará a operar automáticamente.
Modelo del Interruptor de energía
Brazo de
llenado hacia
la posición
STOP (hacia
arriba)
Modelo del Brazo de llenado
NOTA: En condiciones de menor presión del agua, la válvula de agua puede encenderse hasta 3 veces para suministrar suficiente agua a la máquina de hielos.
2 CÓMO INVERTIR EL VAIVÉN DE LA PUERTA
NOTAS IMPORTANTES
Al invertir el vaivén de la puerta:
- Lea las instrucciones completamente antes de empezar.
- Maneje las partes con cuidado para evitar raspar la pintura.
- Ponga los tornillos con su parte correspondiente para evitar usarlas en el lugar equivocado.
- Disponga de una superficie de trabajo que no se raspe para las puertas.
IMPORTANTE: Una vez que empiece, no mueva el gabinete hasta que haya completado el proceso de invertir el vaivén de la puerta.
Estas instrucciones son para cambiar las bisagras del lado derecho al izquierdo, si alguna vez desca cambiar las bisagras al lado derecho nuevamente, siga las mismas instrucciones e invierta toda las referencias hacia la izquierda y derecha.
2 RETIRE LA PUERTA DEL CONGELADOR
2.1 Pegue la puerta cerrada con cinta de enmascarar.
2.2 Con un destornillador de casquillo de cabeza hexagonal de 5/16, retire los tornillos que sostienen la bisagra superior del gabinete.
HERRAMIENTAS REQUERIDAS
Destornillador de estrella
Cinta de enmascarar
Destornillador de casquillo con cabeza de 5/16
Destornillador Torx®
T20 ó T25, (necesitado para algunos modela)
Cuchillo para masilla (espátula) o destornillador delgado
Llave abierta de 5/16☒
2.3 Levante la bisagra directamente hacia arriba para liberar el pasador de la bisagra del casquillo en la parte superior de la puerta y colóquela a un lado, junto con los tornillos correspondientes.
2.4 Retire la cinta y levante la puerta hacia fuera del gabinete. Levántela del pasador de la bisagra central.
2.5 Coloque la puerta sobre una superficie que no raye con la parte exterior hacia arriba.
1 ANTES DE INICIAR
1.1 Desconecte el refrigerador del tomacorriente eléctrico.
1.2 Desocupe todos los estantes de la puerta, incluyendo el compartimiento de lácteos.
PRECAUCIÓN: No permita que ninguna puerta se caiga al piso, ya que esto podría dañar el frecno de la puerta.
2.6 Traslade los dos tornillos del lado opuesto del gabinete hacia los orificios de los tornillos desocupados al retirar la bisagra superior.
3.1 Pegue la puerta cerrada con cinta de enmascarar.
3.2 Usando un destornillador de casquillo de cabeza hexagonal de 5/16 y una llave abierta de 5/16 retire los dos tornillos que sosienen la bisagra central al gabinete. Levante la bisagra central para liberar el pasador del casquillo en la parte superior de la puerta y coloque la bisagra y los tornillos a un lado. Tenga cuidado de no perder el espaciador y la arandela de la bisagra central.
3.3 Retire la cinta e incline la puerta hacia fuera del gabinete. Levante la puerta del pasador en el soporte de la bisagra inferior. (Si la arandela plástica se pega al fondo de la puerta, colóquela de nuevo en la bisagra.)
3.4 Coloque la puerta con el exterior hacia arriba en una superficie que no raye.
3.5 Traslade los dos tornillos del lado opuesto del gabinete a los orificios de los tornillos desocupados al retirar la bisagra central.
3.6 Traslade la arandela (si su modelo la incluye) hacia el costado opuesto.
3.7 Tome uno de los tornillos retirados en el paso 2 y colóquelo en el orificio para tornillo más exterior en el lado opuesto. No atornille por completo, deje suficiente espacio bajo la cabeza del tornillo para el grosor del soporte.
4.1 Mueva el soporte de la bisagra inferior y la arandela plástica del lado derecho al izquierdo.
Cambie el pasador de la bisagra al lado opuesto del soporte.
4.2 Intercambie la bisagra y los tornillos en la parte superior derecha con los tornillos en la parte superior izquierda del gabinete. No apriete los tornillos en el lado de la bisagra en este momento.
Instalación de la bisagra a la izquierda.
Instalación de la bisagra a la derecha.
NOTAS:
- Algunas bisagras tienen cuatro orificios. Los orificios a utilizar para la instalación de la bisagra dependen del lado que instale la bisagra.
- El borde externo de la bisagra deberá estar paraleclo al borde de la caja para una instalación correcta.
5 CÓMO INVERTIR LAS MANIJAS DE LAS PUERTAS
5.1 Traslade la manija de la puerta de alimentos frescos
5.1.1 Retire el tapón de la manija por debajo del borde usando un cuchillo de masilla con la punta forrada con cinta, y retire el tornillo que está por debajo. Retire los dos tornillos que sostienen la manija con la parte superior de la puerta.
5.1.2 Retire la manija.
5.1.3 Retire los tornillos del borde derecho de la parte superior de la puerta e insértelos en los orificios de los tornillos de la manija en el lado opuesto.
5.1.4 Retire el botón de la bisagra superior del lado izquierdo de la puerta e insértelo en el orificio en el lado opuesto que se desocupó al retirar la bisagra superior.
5.1.5 Retire el tapón del frente de la puerta y trasládelo al lado opuesto.
Para volver a instalar la manija en el lado opuesto.
5.2 Traslade el freno de la puerta
5.2.1 Desplace la traba plástica de la puerta y los tornillos del lado derecho al lado izquierdo.

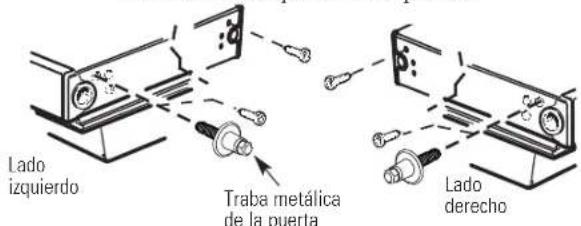

5.2.2 Desplace la traba metálica de la puerta del lado derecho al lado izquierdo y desplace el tornillo al lado opuesto de la puerta.
5.3 Cómo reinstalar la manija de la puerta de los alimentos frescos
5.3.1 Pegue la manija en el lado derecho de la puerta con los tornillos que están en la parte superior y debajo del tapón de la manija.
5.3.2 Vuelva a instalar el tapón de la manija.
5.4 Traslade la manija de la puerta del congelador
5.4.1 Retire el tornillo que sostiene la manija con la parte superior de la puerta y los dos tornillos que sostienen la manija con la parte inferior de la puerta.
5.4.2 Retire la manija.
2 CÓMO INVERTIR EL VAIVÉN DE LA PUERTA (CONT.)
5 CÓMO INVERTIR LAS MANIJAS DE LA PUERTA (CONT.)
5.4.3 Retire el tornillo del borde superior derecho de la puerta e insértelo en el orificio del tornillo de la manija en el lado izquierdo.
5.4.4 Traslade el freno de la puerta, como se muestra en la sección 5.2 anterior.
5.4.5 Una la manija al borde derecho de la puerta con tornillos en la parte superior e inferior, usando los orificios que quedan al retirar los tornillos del freno de la puerta.
6.1 Vuelva a colgar la puerta de los alimentos frescos
6.1.1 Baje la puerta de los alimentos frescos al pasador de la bisagra inferior. Asegúrese de que la arandela esté en su lugar en el pasador.
6.1.2 Inserte el pasador en la bisagra central en el casquillo de la parte superior de la puerta. Coloque el espaciador, luego la arandcla
en el pasador de la bisagra. NOTA: La bisagra central debe girarse como se muestra al instalarse en el lado izquierdo.
6 CÓMO VOLVER A COLGAR LAS PUERTAS (CONT.)
6.1.3 Incline la puerta hacia el gabinete. A medida que la puerta vuelve a su posición, deslice la bisagra debajo de la cabeza del tornillo que anteriormente se había insertado parcialmente en el orificio más externo. Inserte el tornillo restante, luego apriete ambos tornillos firmemente.
6.2.1 Baje la puerta del conglador al pasador de la bisagra central. Cerciórese de que la arandela y el c spaciador estén en su lugar en el pasador.
6.2.2 Incline la puerta hacia el gabinete, levantando la bisagra superior de manera que el pasador se ajuste en el casquillo en la parte superior de la puerta.
6.2.3 Cerciórese de que la puerta esté ligeramente por encima de la parte superior del gabinete y el espacio entre las puertas esté uniforme por el frente. Apriete los tornillos de la bisagra superior. No apriete demasiado estos tornillos, apriételos hasta que estén ajustados, luego dé otro medio giro.
Los refrigeradores más nuevos producen sonidos diferentes a los modelos más antiguos. Los refrigeradores modernos tienen más funciones y usan tecnología más reciente.
¿Usted escucha lo que yo escucho? Estos sonidos son normales.
El nuevo compresor de alta eficiencia puede funcionar más rápido y durar más que el de su refrigerador anterior y puede escuchar u sonido pulsante mientras op
■ Puede escuchar un sonido de soplido cuando las puertas se cierran. Esto se debe a que la presión se está estabilizando dentro del refrigerador.
■ Puede escuchar los ventiladores moviéndose a gran velocidad. Esto pasa cuando el refrigerador se conecta por primera vez, cuando las pucrtas se abrcn frecuencemente o cuando se guarda.
gran cantidad de alimentos en el refrigerador o en los compartimientos del congelador. Los ventiladores están ayudando a mantener las temperaturas correctas.
CHASQUIDOS, ESTALLIDOS, CRUJIDO, GORJEOS
■ Puede escuchar sonidos como de crujido o estallidos cuando el refrigerador se conecta por primera vez. Esto pasa a medida que el refrigerador se cnfría hasta la temperatura correcta.
El compresor puede causar un chasquido o un gorjeo cuando intenta volver a arrancar (esto puede tomar hasta 5 minutos).
■ Expansión y contracción de las bobinas durante o después del ciclo de descongelación puede causar sonidos como de crujido o cstallidos.
En modelos con máquina de hielos, después de completar un ciclo de hacer hielo, se pueden escuchar los cubos de hielo cuando caen a la bandeja de hielos.
SONIDOS DE AGUA
■ El fluido del refrigerante a través de las bobinas puede producir un sonido de borboteo como de agua hirviendo.
El agua que cac en el calentador de descongelación puede causar un chisporroteo, estallido o zumbido durante el ciclo de descongelación.
■ Un ruido de agua cayendo se puede escuchar durante el ciclo de desconoglación a medida que el hiclo se derrite del evaporador y fluye hacia la bandeja de drenaje.
■ El cierre de las puertas puede producir un sonido de gorgoteo debido a la estabilización de la presión.
Para información adicional sobre los ruidos normales de la máquina de hielos, consulte la sección Sobre la máquina de hielos automática.
Antes de llamar a solicitar servicio...
Consejos para la solución de problemas
¡Ahorre tiempo y dinero! Revise las tablas en las siguientes páginas primero y quizás no necesite llamar a solicitar el servicio.
Problema Posibles causas Qué hacer
| El refrigerador no opera | El refrigerador está en el ciclo de descongelado. | • Espere unos 30 minutos hasta que el ciclo de descongelado termine. |
| El dial de control de la temperatura está en posición 0 (apagado). a un nivel de temperatura. | • Mueva el dial de control de la temperatura | |
| El refrigerador está desconectado. | • Empuje el enchufe completamente en el tomacorriente. | |
| El fusible está quemado / el interruptor automático se saltó. | • Recemplace el fusible o fije el interruptor. | |
| Vibración o traqueteo (una vibración ligera es normal) | Los rodillos o patas niveladoras necesitan ajuste. | • Consulte la sección Rodillos y patas niveladoras. |
| Hielo o cristales de hielo en los alimentos congelados (El hielo dentro de un paquete es normal) | La puerta se deja abierta. | • Revise si un paquete está reteniendo la puerta abierta. |
| Abrir la puerta con mucha frecuencia o por mucho tiempo. | ||
| Los cubos son muy pequeños | La válvula de cierre del agua que conecta el refrigerador a la línea del agua puede estar obstruida. | • Llame al plomcro para que limpie la válvula. |
Antes de llamar a solicitar servicio...
| Problema Posibles causas Qué hacer | ||
| El motor opera con frecuencia por largos periodos o ciclos de forma intermitente (Los refrigeradores modernos con más espacio de almacenamiento y un congelador más grande requieren de más tiempo de operación. Arrancan y paran con frecuencia para mantener temperaturas uniformes.) | Normal cuando el refrigerador se conecta inicialmente. | • Espere 24 horas hasta que el refrigerador se cnfric por completo. |
| Con frecuencia ocurre cuando grandes cantidades de alimentos se almacenan en el refrigerador. | • Esto es normal. | |
| La puerta se deja abierta. | • Revise si un paquete está reteniendo la puerta abierta. | |
| El clima caliente o abrir la puerta frecuentemente. | • Esto es normal. | |
| El dial de control de la temperatura están en el nivel más frío. | • Consulte la sección Sobre el dial de control de la temperatura. | |
| La rejilla y el condensador necesitan limpieza. | • Consulte la sección Cuidado y limpieza. | |
| El compartimiento de alimentos frescos o el congelador no están muy fríos | El control de la temperatura no está en un nivel suficientemente frío. | • Consulte la sección Sobre el dial de control de la temperatura. |
| El clima caliente o abrir la puerta frecuentemente. | • Fije el control de la temperatura a un nivel más frío.Consulte la sección Sobre el dial de control de la temperatura. | |
| La puerta se deja abierta. | • Revise si un paquete está recteniendo la puerta abierta. | |
| Un paquete está obstruyendo el conducto del aire en el compartimiento del congelador. | • Revise si hay un paquete bloqueando el conducto del aire en el compartimiento del congelador. | |
| La máquina de hielos automática no funciona (en algunos modelos) | La máquina de hielos no está encendido. | • Mueva el brazo de llenado a la posición ON (hacia abajo). |
| El suministro del agua está apagado o no está conectado. | • Consulte la sección Cómo instalar la tubería del agua. | |
| El compartimiento del congelador no es muy frío. | • Espere 24 horas para que el refrigerador se cnfric completamente. | |
| Hay cubos amontonados en el recipiente de almacenamiento que causan que la máquina de hielos se apague. | • Nivele los cubos con la mano. | |
| Zumbido frecuente | La máquina de hielos está en la posición de encendido, pero el suministro de agua hacia el refrigerador no está conectado. | • Mueva el brazo de llenado a la posición STOP (hacia arriba). Mantener el brazo en la posición ON (hacia abajo) dañará la válvula del agua. |
| Congelamiento lento de los cubos de hielo | La puerta se deja abierta. | • Revise si un paquete está reteniendo la puerta abierta. |
| El dial de control de la temperatura no está en un nivel suficientemente frío. | • Consulte la sección Sobre el dial de control de la temperatura. | |
| Los cubos de hielo tienen olor / sabor | El recipiente de almacenamiento de hielos necesita limpieza. | • Dscocupc el recipiente y lávco. Dscchc los cubos vicjos. |
| Hay alimentos que trasmiten olor / sabor a los cubos de hielo. | • Envuelva bien los alimentos. | |
| El interior del refrigerador necesita limpieza. | • Consulte la sección de Cuidado y limpieza. | |
| Se forma humedad en la superficie del gabinete entre las puertas | No es raro durante periodos de alta humedad. | • Seque la superficie, luego fije el control de la temperatura a un nivel más frío. |
| Humedad se forma al interior (en clima húmedo, el aire lleva la humedad al refrigerador cuando las puertas se abren) | Abrir la puerta con mucha frecuencia o por mucho tiempo. | |
| El refrigerador tiene olor | Hay alimentos que trasmiten olor / sabor al refrigerador. | • Los alimentos con olores fuertes deben envolverse firmemente.Mantenga una caja abierta de bicarbonato en el refrigerador, recmplácla cada tres meses. |
| El interior necesita limpieza. | • Consulte la sección de Cuidado y limpieza. | |
Notas.
Garantía del refrigerador.
Todos los servicios de la garantía para Americana™ son proporcionados por GE centros de fábrica o nuestros prestadores Customer Care® autorizados. Para concertar una cita de servicio, llame al 1.800.432.2737. Cuando llame para solicitar servicio, por favor tenga a mano el número de serie y el número de modelo.
Grape aquí su recibo. Se requiere facilitar prueba de la fecha de compra original para obtener un servicio bajo la garantía.
Durante: GE reemplazará:
Un año
A partir de la fecha de compra original
Cualquier parte del refrigerador que falle debido a un defecto en materiales o en la fabricación.
Durante esta garantía limitada de un año, GE también proporcionará, sin costo, mano de obra y servicio relacionado para reemplazar las partes defectuosas.
Lo que GE no cubrirá:
Viajes de servicio a su hogar para enseñarle cómo usar el producto.
■ Instalación o entrega inapropiada, o mantenimiento impropio.
- Fallas del producto si hay abuso, mal uso, o uso para otros propósitos que los propuestos, o uso para fines comerciales.
- Pérdida de alimentos por averías.
■ Causar daños después de la entrega.
■ Productos que no estén defectuosos, rotos, o que no funcionen según lo prescrito en el Manual del Propietario.
■ Reemplazo de fusibles de su hogar o reajuste de interruptores de circuito.
■ Reemplazo de las bombillas.
Daño al producto causado por accidente, fuego, inundaciones, o actos de Dios.
- Daño incidental o consecuencial causado por posibles defectos con el aparato.
- Producto no accesible para facilitar el servicio requerido.
EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS—Su único y exclusivo derecho es la reparación del producto, tal y como se indica en esta Garantía limitada. Cualquier garantía implícita, incluyendo las garantías implícitas de comerciabilidad o adecuación para un fin determinado, están limitadas a un año o el período de tiempo más breve permitido por la ley.
Esta garantía se extiende al comprador original y cualquier comprador posterior de productos comprados para uso residencial dentro de Estados Unidos. Si el producto está situado en un área que no dispone de servicio por parte de un proveedor de servicio autorizado de GE, podría tener que hacerse cargo de los costes de envío o bien podría solicitársele que lleve el producto a una centro de servicio de GE autorizado para realizar la reparación. En Alaska, la garantía excluye el costo de envío o las visitas de servicio a su casa.
Algunos estados no permiten la exclusión o las limitaciones de daños incidentales o consecuenciales. Esta garantía da derechos legales específicos, y usted podría tener otros derechos que variarán de estado a estado. Para saber cuáles son sus derechos legales, consulte a la oficina de asuntos del consumidor local o la oficina del Attorney General en su localidad.
Soporte al consumidor.
Solicite una reparación
El servicio de expertos GE está a tan sólo un paso de su puerta. Programe el servicio a su convenicencia llamando al 800.432.2737 durante horas normales de oficina.
Garantías ampliadas
Compre una garantía ampliada y obtenga detalles sobre descuentos especiales disponibles su garantía está aún activa. Puede comprarla llamando al 800.626.2224 durante horas normales de oficina. GE Consumer Home Services estará aún ahí cuando su garantía termine.
Piezas y accesorios
Aquellos individuos con la calificación necesaria para reparar sus propios electrodomésticos pueden pedir que se les manden las piezas o accesorios directamente a sus hogares (acceptamos las tarjetas VISA, MasterCard y Discover). Haga su pedido llamando al 800.626.2002 durante horas normales de oficina.
Las instrucciones descritas en este manual cubren los procedimientos a seguir por cualquier usuario. Cualquier otra reparación debería, por regla general, referirse a personal calificado autorizado. Debe ejercerse precaución ya que las reparaciones incorrectas pueden causar condiciones de funcionamiento inseguras.
Póngase en contacto con nosotros
www.AmericanaAppliances.com
Si no está satisfecho con el servicio que recibe de GE, envíe una carta a GE. Por favor, incluya su número de teléfono.
Escribanos a: General Manager, Customer Relations
- Información de seguridad
- Instrucciones de operación
- Instrucciones para la instalación
- Consejos para la solución de problemas
- Soporte al consumidor
- Manual del propietario e instalación
- IMPORTANTE INFORMACIÓN DE SEGURIDAD. LEA TODAS LAS INSTRUCCIONES ANTES DE SU USO.
- ¡ADVERTENCIA!
- PRECAUCIONES DE SEGURIDAD
- ¡PELIGRO! RIESGO DE QUE LOS NIÑOS SE QUEDEN ATRAPADOS
- Antes de desechar su viejo refrigerador o congelador:
- Refrigerantes
- ⚠¡ADVERTENCIA!
- CÓMO CONECTAR LA ELECTRICIDAD
- USO DE CABLES DE EXTENSIÓN
- LEA Y SIGA CUIDADOSAMENTE ESTA INFORMACIÓN DE SEGURIDAD.
- CONSERVE ESTAS INSTRUCCIONES
- Sobre el dial de control de la temperatura.
- Dial de control de la temperatura (en algunos modelos)
- Dial de control de temperatura (en algunos modelos)
- Sobre los estantes del compartimiento de alimentos frescos.
- Estantes medios
- Estantes completos
- Estantes a prueba de salpicaduras (en algunos modelos)
- Sobre los estantes del compartimiento del congelador.
- Estante de escalón
- Para retirar el estante de escalón:
- Para reemplazar el estante de escalón:
- Sobre las gavetas de almacenamiento. www.AmericanaAppliances.com
- Gaveta de refrigerios
- Gavetas para frutas y vegetales
- Sobre la remoción de la gaveta de almacenamiento y cubierta.
- Gaveta preservadora de humedad ajustable (en algunos modelos)
- Gaveta de tamaño completo con cubierta plástica
- Estante para las gavetas gemelas Para retirar:
- Para reemplazar:
- Sobre la máquina de hielos automática.
- Kit de accesorios de la máquina de hielos
- Cuidado y limpieza del refrigerador.
- Limpieza exterior
- Limpieza interior
- Condensador
- Mover el refrigerador
- Reposición de la bombilla
- Cómo prepararse para las vacaciones
- Cómo prepararse para trasladarse
- Instrucciones para la instalación Modelos 16, 17, 18
- ANTES DE INICIAR
- SUMINISTRO DE AGUA HACIA LA MÁQUINA DE HIELOS (en algunos modelos)
- UBICACIÓN DEL REFRIGERADOR
- ÁREA
- RODILLOS Y PATAS NIVELADORAS
- ANTES DE INICIAR QUÉ NECESITA (CONT.)
- QUÉ NECESITA
- O BIEN
- CIERRE EL SUMINISTRO PRINCIPAL DE AGUA Y DESENCHUFE EL REFRIGERADOR
- SELECCIONE LA UBICACIÓN DE LA VÁLVULA
- DIRIJA LA TUBERÍA
- CONECTE LA TUBERÍA A LA VÁLVULA
- LAVE LA TUBERÍA
- CÓMO INSTALAR LA TUBERÍA DEL AGUA (CONT.)
- CONECTE LA TUBERÍA AL REFRIGERADOR
- NOTAS:
- ABRA LA LLAVE DEL AGUA EN LA VÁLVULA DE CIERRE
- INICIE LA MÁQUINA DE HIELO
- CÓMO INVERTIR EL VAIVÉN DE LA PUERTA
- NOTAS IMPORTANTES
- RETIRE LA PUERTA DEL CONGELADOR
- HERRAMIENTAS REQUERIDAS
- ANTES DE INICIAR
- CÓMO INVERTIR LAS MANIJAS DE LAS PUERTAS
- Traslade la manija de la puerta de alimentos frescos
- Traslade el freno de la puerta
- Cómo reinstalar la manija de la puerta de los alimentos frescos
- Traslade la manija de la puerta del congelador
- CÓMO INVERTIR EL VAIVÉN DE LA PUERTA (CONT.)
- CÓMO INVERTIR LAS MANIJAS DE LA PUERTA (CONT.)
- Vuelva a colgar la puerta de los alimentos frescos
- CÓMO VOLVER A COLGAR LAS PUERTAS (CONT.)
- Vuelva a colgar la puerta del congelador
- ¿Usted escucha lo que yo escucho? Estos sonidos son normales.
- CHASQUIDOS, ESTALLIDOS, CRUJIDO, GORJEOS
- SONIDOS DE AGUA
- Antes de llamar a solicitar servicio...
- Notas.
- Garantía del refrigerador.
- Durante: GE reemplazará:
- Un año
- Lo que GE no cubrirá:
- Soporte al consumidor.
- Solicite una reparación
- Garantías ampliadas
- Piezas y accesorios
- Póngase en contacto con nosotros
Marca : Americana
Modelo : A3316ABSWW
Categoría : Refrigerador
