TBWC28B - Cortadora de césped TROY-BILT - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cortacésped de empuje
Modelo	TBWC28B
Ancho de corte	28 pulgadas
Tipo de transmisión	Tracción trasera (autopropulsado)
Tipo de motor	Gasolina, 4 tiempos (especificaciones del motor según el Manual del motor aparte)
Sistema de arranque	Arranque por retroceso; arranque eléctrico (opcional, con llave pulsadora)
Ajuste de altura de corte	Palanca única para ruedas traseras; ruedas giratorias tienen 6 posiciones (si está equipado)
Rango de altura de corte	Aproximadamente 1.5 – 4 pulgadas (no especificado, típico para modelos similares)
Capacidades de corte	Mulching, recolección (con recogedor de césped), descarga lateral
Recogedor de césped	Montado trasero, capacidad no especificada (incluido)
Sistema de lavado de plataforma	Smart Jet – puerto de agua para enjuagar la parte inferior
Control de cuchilla	Dos pasos: palanca de bloqueo + barra de control de cuchilla (seguridad)
Tipo de cuchilla	Cuchilla de mulching (estándar); cuchillas de alto levantamiento para recolección (incluidas)
Ajuste del manillar	Ajuste de altura de dos posiciones
Tipo de rueda	Traseras: ruedas estándar; Delanteras: giratorias o estándar (varía según el modelo)
Características de seguridad	Parada automática del control de cuchilla (<3 seg), palanca de bloqueo, cubierta de descarga, protector de descarga, supresor de chispas (opcional)

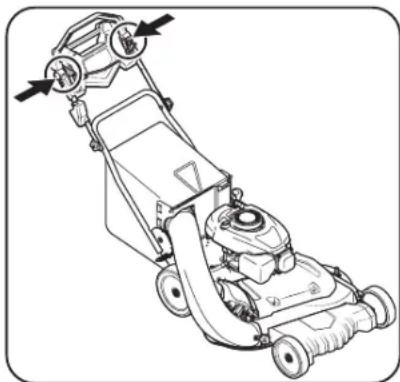

Mantenimiento	Lubricar los controles estacionalmente; limpiar la plataforma después de cada uso; verificar el torque de la cuchilla 70-90 ft-lb
Batería	Modelos de arranque eléctrico: recargable, cargar 8-10 horas inicial, almacenamiento mensual
Garantía	Consulte el suplemento aparte

Preguntas frecuentes - TBWC28B TROY-BILT

¿Cómo enciendo el motor de mi Troy-Bilt TBWC28B?

Para encender el motor, asegúrese de que el control de la cuchilla esté desactivado. Para arranque por retroceso, tire de la cuerda de arranque lentamente hasta sentir resistencia, luego tire rápidamente. Para arranque eléctrico (si está equipado), inserte completamente la llave pulsadora de arranque eléctrico en la carcasa y presione el botón. Siempre siga las precauciones de seguridad: mantenga las manos y los pies alejados, y nunca encienda en interiores.

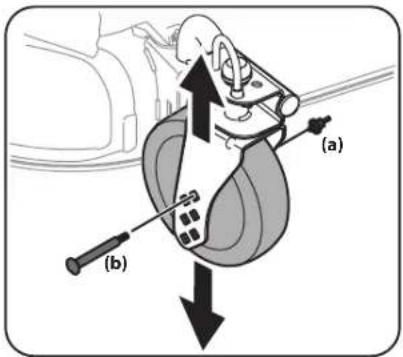

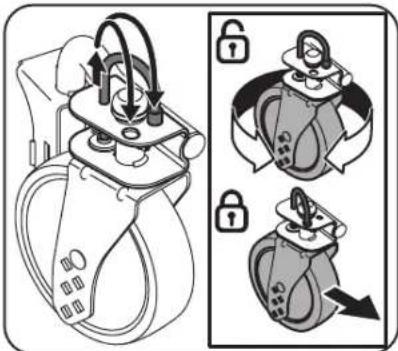

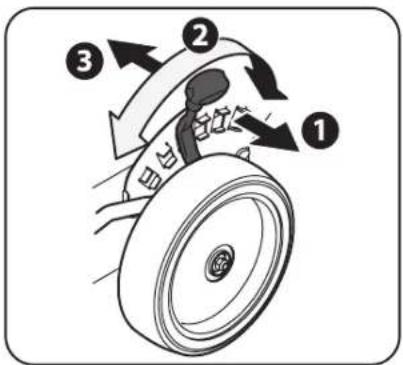

¿Cómo ajusto la altura de corte?

Para modelos de ruedas estándar, use la palanca de ajuste de altura de corte única ubicada sobre la rueda trasera izquierda. Tire de la palanca hacia afuera, muévala hacia adelante para una altura más baja o hacia atrás para una más alta, luego suéltela hacia la plataforma. Para modelos de ruedas giratorias, ajuste las ruedas delanteras quitando la tuerca de mariposa, deslizando el perno del eje a una de seis posiciones y volviendo a apretar. Asegúrese de que todas las ruedas estén en la misma posición para un corte uniforme.

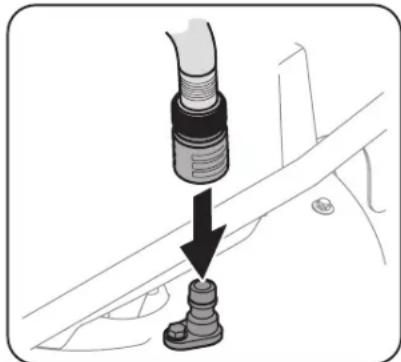

¿Cómo limpio la parte inferior de la plataforma del cortacésped?

Use el sistema de lavado de plataforma Smart Jet. Después de cortar, desactive la cuchilla, detenga el motor y retire la llave. Conecte una manguera de jardín al puerto de agua en la plataforma, abra el agua, reinicie el motor, active las cuchillas y deje funcionar durante al menos dos minutos. Luego desactive las cuchillas, detenga el motor, cierre el agua y haga funcionar las cuchillas en seco durante dos minutos más.

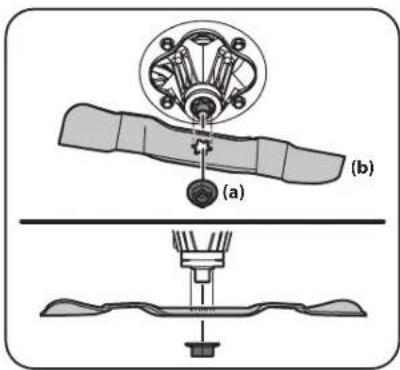

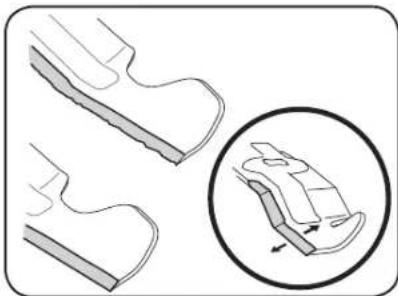

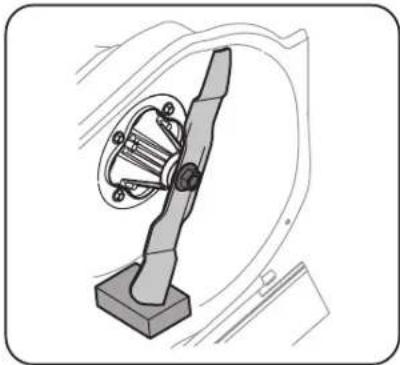

¿Cómo reemplazo o afilo la cuchilla?

Primero, vacíe el combustible del motor, desconecte el cable de la bujía y incline el cortacésped con el filtro de aire hacia arriba. Use un bloque de madera para evitar que la cuchilla gire y retire la tuerca de brida hexagonal (en sentido antihorario). Afile en un ángulo de 25-30°, quitando metal igual de ambos extremos, y equilibre la cuchilla en un destornillador. Vuelva a instalar con el 'Lado del césped' hacia el suelo y apriete la tuerca a 70-90 ft-lb.

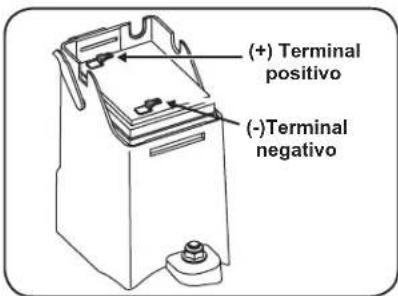

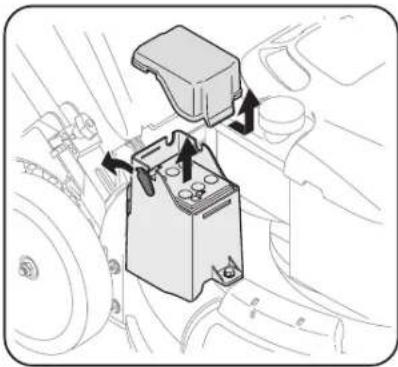

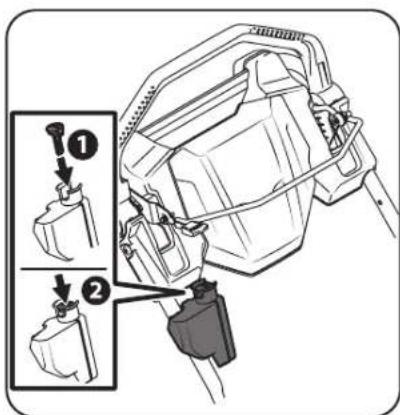

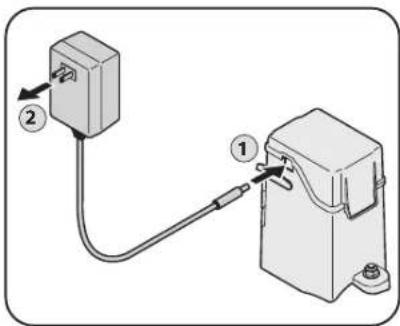

¿Cómo cargo la batería para el arranque eléctrico?

Desenganche el sello de la cubierta y conecte el cargador al puerto de la carcasa de la batería, luego enchufe a una toma de 120V. Cargue durante 8-10 horas para el uso inicial, no más de 12 horas. Después de cargar, desconecte primero de la toma, luego de la batería. Para almacenamiento, cargue mensualmente para mantener la vida de la batería.

¿Cómo opero el cortacésped en pendientes de forma segura?

Use el medidor de pendientes provisto para medir las pendientes. Corte a lo ancho de la pendiente, no hacia arriba y abajo. Gire cuesta arriba al cambiar de dirección. No corte en pendientes mayores de 15 grados. Mantenga una pisada firme, vigile los obstáculos y si pierde el equilibrio, suelte el control de la cuchilla inmediatamente.

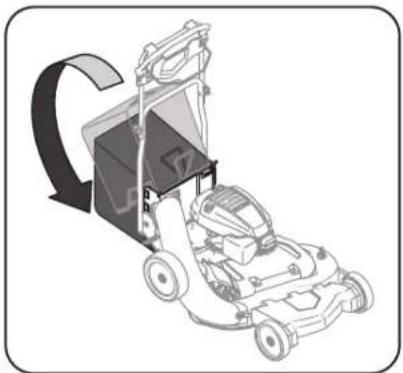

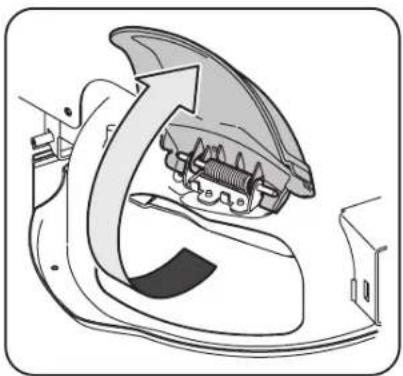

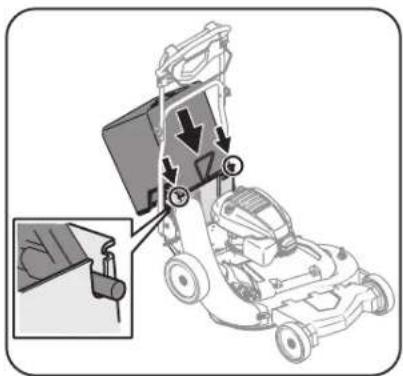

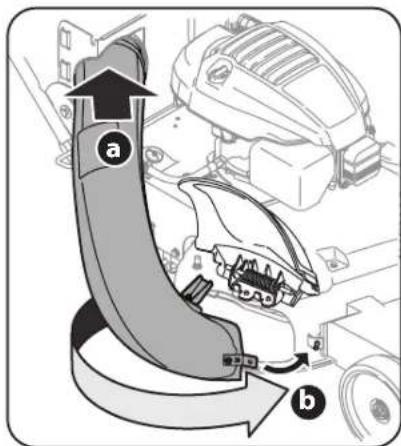

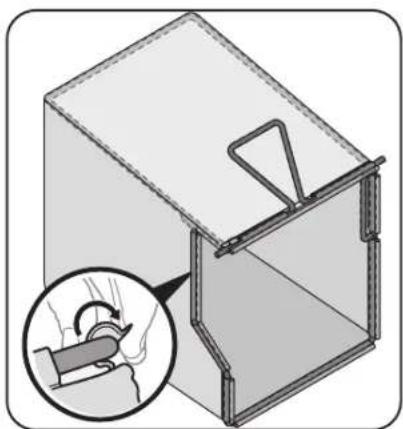

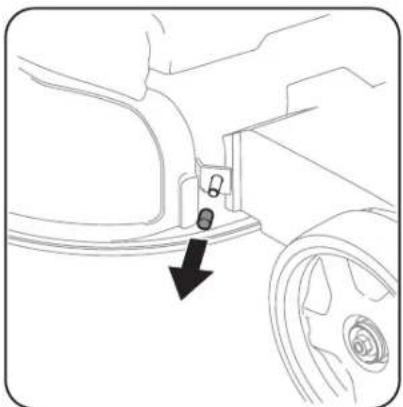

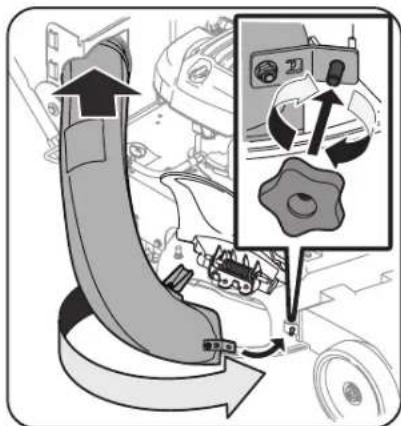

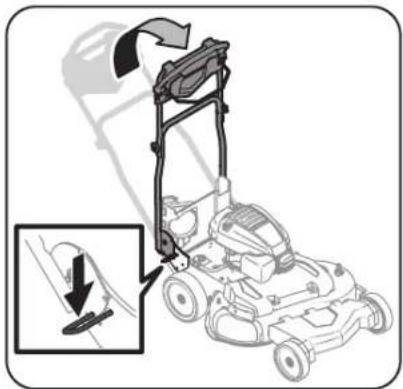

¿Cómo coloco el recogedor de césped?

Primero, instale las cuchillas de alto levantamiento para recolección (incluidas) para una recolección efectiva. Para colocar, presione la palanca de ajuste del manillar y gire el manillar hacia atrás. Abra la puerta de descarga trasera, coloque el recogedor de césped en las ranuras del soporte y gírelo hacia abajo hasta que descanse sobre la abertura trasera. Suelte la puerta de descarga para que descanse contra el recogedor.

¿Puedo usar el cortacésped para hacer mulching?

Sí. Su cortacésped viene con una cuchilla de mulching instalada. Para hacer mulching, retire el canal de descarga lateral o el recogedor de césped y permita que la puerta de descarga trasera se cierre. Asegúrese de que el tapón de mulching esté en su lugar (si está equipado). Para mejores resultados, corte cuando el césped esté seco y no corte más de un tercio de la altura de la hoja a la vez.

¿Qué debo hacer si el motor no arranca?

Verifique la conexión del capuchón de la bujía y asegúrese de que el tanque de combustible esté lleno con gasolina fresca. Si el motor está ahogado, espere unos minutos y reinicie sin cebar. Para modelos de arranque eléctrico, verifique que la llave pulsadora esté completamente insertada y la batería cargada. Si el disyuntor se disparó, limpie los desechos del área de la cuchilla y espere un minuto para que se reajuste.

¿Cómo guardo el cortacésped para la temporada baja?

Limpie el cortacésped a fondo y lubrique todos los puntos de pivote. Aplique grasa de chasis a las cuchillas para evitar la oxidación. Consulte el Manual del motor para la estabilización y almacenamiento de combustible. Guarde en un área seca y limpia, lejos de materiales corrosivos como fertilizantes. Para modelos de arranque eléctrico, cargue la batería por completo y guárdela por separado, recargándola mensualmente.

MANUAL DE USUARIO TBWC28B TROY-BILT

28 "Transmisión de rueda trasera

Modelo de las Series W3 y W6

Índice

Medidas de seguridad....2

Montaje y configuración 6

Controles y funcionamiento 9

Servicio.... 12

Solución de problemas.... 15

Piezas/Garantía ...... Consulte el

suplemento que se adjunta por separado

ADVERTENCIA

LEA Y OBSERVE TODAS LAS NORMAS E INSTRUCCIONES DE SEGURIDAD INCLUIDAS EN ESTE MANUAL ANTES DE PONER EN FUNCIONAMIENTO LA MÁQUINA.

SI NO SIGUE ESTAS INSTRUCCIONES PUEDE PROVOCAR LESIONES PERSONALES.

NOTA: Este Manual del Operador, corresponde a numerosos modelos. Las características técnicas pueden variar según los modelos. No todas las características técnicas que se incluyen en este manual se aplican a todos los modelos y la máquina que se ilustra aquí puede diferir de la suya.

Importantes medidas de seguridad

¡ADVERTENCIA! La presencia de este símbolo indica que se trata de instrucciones de seguridad importantes que se deben respetar para evitar poner

en peligro su seguridad personal y/o material y la de otras personas. Lea y cumpla todas las instrucciones de este manual antes de intentar hacer funcionar esta máquina. Si no respeta estas instrucciones puede provocar lesiones personales.

Cuando vea este símbolo, iRESPETE LA ADVERTENCIA!

PROPOSICIÓN 65 DE

CALIFORNIA

iADVERTENCIA! El escape del motor, algunos de los elementos del mismo y algunos componentes del vehículo contienen o liberan sustancias

químicas que según el Estado de California pueden producir cáncer, defectos de nacimiento u otros problemas reproductivos. Los bornes, terminales y accesorios de la batería contienen plomo y compuestos de plomo, sustancias químicas que según lo establecido por el Estado de California causan cáncer y daños en el sistema reproductivo. Lávese las manos después de estar en contacto con estos componentes.

PELIGRO: Esta máquina está diseñada para ser utilizada respetando las normas de seguridad contenidas en este manual. Al igual que con cualquier tipo de equipo

motorizado, un descuido o error por parte del operador puede producir lesiones graves. Esta máquina es capaz de amputar dedos, manos y pies y de arrojar objetos extraños con gran fuerza. De no respetar las instrucciones de seguridad siguientes, se pueden ocasionar lesiones graves o la muerte.

Funcionamiento general

1. Lea con atención el contenido de en este manual antes de intentar ensamblar la máquina. Lea, comprenda y siga todas las instrucciones que figuran en la máquina y en los manuales antes de hacerla funcionar. Guarde este manual en un lugar seguro para consultas futuras y periódicas, así como para solicitar repuestos.
2. Antes de hacer funcionar este equipo, familiarícese totalmente con los controles y el uso correcto del mismo.
3. Esta máquina es un equipo motorizado de precisión, no un juguete. Por lo tanto, tenga mucho cuidado en todo momento. Esta máquina fue diseñada para realizar una tarea: cortar el césped. No lo utilice para ningún otro fin.
4. No permita nunca que los niños menores de 14 años utilicen esta máquina. Los niños de 14 años en adelante deben leer y entender las instrucciones de funcionamiento y las normas de seguridad contenidas en este manual y en la máquina y deben ser entrenados y supervisados por un adulto.

5. Sólo se debe permitir usar esta máquina a individuos responsables y familiarizados con sus reglas de seguridad.

6. Inspeccione minuciosamente el área donde utilizará el equipo. Saque todas las piedras, palos, cables, huesos, juguetes y otros objetos extraños con los que podría tropezar o que podrían ser arrojados por la cuchilla. Los objetos arrojados por la máquina pueden causar lesiones graves.

7. Planifique el patrón de corte, para evitar que la descarga de material se realice hacia los caminos, las veredas, los observadores, etc. Evite además descargar material contra las paredes u obstrucciones que podrían provocar que el material descargado rebote contra el operador.

8. Para ayudar a evitar el contacto con la cuchilla o una lesión por un objeto arrojado, manténgase en la zona del operador detrás de las manijas y mantenga a los niños, observadores, ayudantes y mascotas apartados al menos 25 metros de la podadora mientras está en funcionamiento. Detenga la máquina si alguien entra en el área.

9. Para protegerse los ojos utilice siempre anteojos o antiparras de seguridad mientras hace funcionar la máquina o mientras le hace ajustes o reparaciones. Los objetos arrojados que rebotan pueden lesionar gravemente los ojos.

10. Utilice zapatos de trabajo resistentes, de suela fuerte, así como pantalones y camisas ajustados. Se recomienda vestir camisas y pantalones que cubren brazos y piernas y usar zapatos con puntera de acero. Nunca haga funcionar la máquina descalzo, con sandalias, zapatos resbalosos o livianos (por ej. de lona).

11. No ponga las manos ni los pies cerca de las piezas rotatorias ni debajo de la plataforma de corte. El contacto con las cuchillas puede amputar dedos, manos o pies.

12. Una cubierta de descarga faltante o dañada puede provocar lesiones por contacto con la cuchilla o por objetos arrojados.

13. Muchas lesiones ocurren como resultado de pasar la cortadora sobre los pies durante una caída luego de resbalar o tropezar. No se sostenga de la cortadora si se está cayendo, suelte la barra de control inmediatamente.

14. Nunca tire la cortadora hacia usted mientras camina. Si debe retroceder con la cortadora para evitar una pared u obstáculo, mire primero abajo y atrás para evitar tropezarse y luego siga estos pasos:

a. Retroceda de la cortadora hasta estirar completamente los brazos.
b. Asegúrese que tiene buen equilibrio y está bien parado.
c. Jale la cortadora lentamente hacia usted, no más de la mitad de la distancia entre usted y la cortadora.
d. Repita estos pasos tantas veces como sea necesario.

1. No opere esta cortadora bajo los efectos del alcohol o las drogas.

2. No enganche el mecanismo autopropulsado en las máquinas equipadas mientras arranca el motor.

3. El mecanismo de control de la cuchilla es un dispositivo de seguridad. Nunca intente anular su funcionamiento. De hacerlo,

dejarían de operar los dispositivos de seguridad y podrian producirse lesiones personales por el contacto con la cuchilla giratoria. El control de la cuchilla debe funcionar bien en ambas direcciones y regresar automáticamente a la posición desengranada cuando se lo suelta.

1. Nunca opere la cortadora sobre césped húmedo. Asegúrese siempre de estar bien parado. Si resbala y cae puede lesionarse gravemente.
   Si siente que pierde el equilibrio, suelte inmediatamente la manija de control de la cuchilla y la misma dejará de rotar en tres segundos.

2. Úsela solamente con luz natural o con buena luz artificial. Camine, nunca corra.

3. Detenga la cuchilla cuando cruce sendas, senderos o caminos de grava.

4. Si la máquina comenzara a vibrar de manera anormal, detenga el motor, y busque inmediatamente la causa. La vibración generalmente advierte que hay algún problema.

5. Apague el motor y espere hasta que la cuchilla se detenga completamente antes de retirar el colector de césped o de desbloquear la tolya. La cuchilla continúa rotando por unos cuantos segundos después de que se suelta el control de la cuchilla. Nunca coloque ninguna parte del cuerpo en el área de la cuchilla hasta que esté seguro de que la misma ha detenido su movimiento giratorio.

6. Nunca opere la cortadora sin los escudos apropiados, la cubierta de descarga, el colector de césped, el control de la cuchilla u otros dispositivos de seguridad y protección en su lugar y funcionando. Nunca opere la cortadora si los dispositivos de seguridad están dañados. De lo contrario podrían producirse lesiones personales.

7. El silenciador y el motor se calientan y pueden causar quemaduras. No los toque.

8. Nunca intente ajustar una rueda o la altura de corte mientras el motor está en marcha.

9. Utilice solamente repuestos y accesorios manufacturados para esta máquina por el fabricante. De lo contrario podrían producirse lesiones personales.

10. Para encender el motor, tire lentamente de la cuerda hasta sentir resistencia, luego tire rápidamente. El repliegue rápido de la cuerda de arranque (retroceso o rebote) le jalará la mano y el brazo hacia el motor más rápido de lo que usted tarda en soltarla. Puede llegar a causar huesos rotos, fracturas, hematomas y esguinces.

11. Si se presentan situaciones que no están previstas en este manual, tenga cuidado y use el sentido común. Comuníquese con Atención al cliente para solicitar ayuda o el nombre del distribuidor de servicio más cercano.

Funcionamiento en pendiente

Las pendientes son uno de los principales factores asociados a los accidentes por derrapes y caídas y pueden ocasionar lesiones graves. El funcionamiento en pendiente exige mayor precaución. La máquina es pesada y puede acelerar al descender una pendiente. Debe estar preparado para mantener el control de la

máquina. Si no se siente seguro en una pendiente, no corte el césped. Para su seguridad, use el indicador de pendientes que se adjunta a este manual para medir la pendiente antes de operar la máquina en una zona inclinada.

Si la pendiente supera los 15°, no corte el césped. Haga lo siguiente:

1. Corte en sentido transversal a la cara de la pendiente; nunca hacia arriba y abajo, a fin de evitar perder el control.
2. Tenga mucho cuidado al cambiar de dirección en las pendientes; gire hacia la parte superior de la pendiente, no hacia abajo.
3. Esté atento a los agujeros, raíces, rocas, objetos ocultos o monticulos que puedan hacerlo resbalar o tropezar. El césped alto puede ocultar obstáculos.
4. Asegúrese siempre de estar bien parado. Si resbala y cae puede lesionarse gravemente. Si siente que pierde el equilibrio, suelte inmediatamente la manija de control de la cuchilla y la cuchilla dejará de girar en tres (3) segundos.

No haga lo siguiente:

1. No corte el césped cerca de caídas, zanjas o terraplenes, puede perder el equilibrio.
2. No corte en pendientes mayores de 15° como ilustra el indicador de pendientes.
3. No corte el césped húmedo. Si no está firmemente parado, puede resbalarse.

Niños

Pueden ocurrir accidentes trágicos si el operador no está atento a la presencia de niños. Por lo general a los niños les atraen las cortadoras y la actividad de cortar el césped. No entienden los riesgos ni los peligros. Nunca suponga que los niños permanecerán en el lugar donde los vio por última vez.

1. Mantenga a los niños fuera del área de trabajo y bajo estricta vigilancia de un adulto responsable además del operador.
2. Esté alerta y apague la cortadora si un niño ingresa al área.
3. Antes de moverse hacia atrás y mientras lo esté haciendo, mire hacia atrás y cuide que no haya niños.
4. Tenga mucho cuidado cuando se aproxime a las esquinas ciegas, puertas, arbustos, árboles u otros objetos que puedan obstaculizarle la vista de un niño que pudiese correr hacia la cortadora.
5. Mantenga a los niños alejados de los motores en marcha o calientes. Pueden sufrir quemaduras con un silenciador caliente.
6. No permita nunca que los niños menores de 14 años utilicen esta máquina. Los niños de 14 años en adelante deben leer y entender las instrucciones y las normas de seguridad contenidas en este manual y en la máquina, y deben ser entrenados y supervisados por un adulto.
7. Después de parar el motor, extraiga la llave de arranque eléctrico (si se cuenta con una) y guárdela en un lugar seguro fuera del alcance de los niños.

Servicio

Manejo seguro de la gasolina:

1. Para evitar lesiones personales o daños materiales tenga mucho cuidado al manipular la gasolina. La gasolina es sumamente inflamable y sus vapores pueden causar explosiones. Se puede lesionar gravemente si se derrama gasolina sobre el cuerpo o la ropa ya que se puede prender fuego. Lávese la piel y cámbiese de ropa de inmediato.
2. Utilice sólo los recipientes para gasolina autorizados.
3. Nunca llene los recipientes dentro de un vehículo o un camión o un remolque con recubrimiento plástico. Coloque siempre los recipientes en el piso y lejos del vehículo antes de llenarlo.
4. Retire el equipo a gasolina del camión o remolque y llénelo en el piso. Si esto no es posible, llene el equipo en un remolque con un recipiente portátil, en vez de hacerlo desde una boquilla dispensadora de gasolina.
5. En todo momento mantenga la boquilla en contacto con el borde del depósito de combustible o con la abertura del recipiente, hasta terminar la carga. No utilice un dispositivo de apertura/cierre de la boquilla.
6. Apague los cigarrillos, puros, pipas y toda otra fuente de combustión.
7. Nunca cargue combustible en la máquina en espacios cerrados porque los vapores inflamables podrían acumularse en el lugar.
8. Nunca saque el tapón de la gasolina ni agregue combustible mientras el motor está caliente o en marcha. Deje que el motor se enfrie por lo menos dos minutos antes de volver a cargar combustible.
9. Nunca llene en exceso el depósito de combustible. Llene el tanque a no más de 1 pulgada por debajo de la base del cuello del tapón de carga, para permitir la expansión del combustible.
10. Vuelva a colocar el tapón de combustible y ajústelo bien.
11. Limpie el combustible que se haya derramado sobre el motor y el equipo. Traslade la máquina a otra zona. Espere 5 minutos antes de encender el motor.
12. Nunca guarde la máquina o el recipiente de combustible cerca de una llama expuesta, chispas o aparatos con piloto como por ejemplo, calentadores de agua, calefactores, hornos, secadores de ropa u otros aparatos a gas.
13. Para reducir el riesgo de incendio, mantenga la máquina limpia de pasto, hojas y residuos acumulados. Limpie los derrames de aceite o combustible y saque todos los residuos embebidos en combustible.
14. Deje que la máquina se enfrie por lo menos 5 minutos antes de guardarla.

Servicio general:

1. Nunca encienda el motor en espacios cerrados o en una zona con poca ventilación. El escape del motor contiene monóxido de carbono, un gas inodoro y letal.

2. Antes de limpiar, reparar o inspeccionar la máquina, compruebe que la cuchilla y todas las partes móviles se hayan detenido. Desconecte los cables de las bujías y colóquelos de manera que hagan masa contra el motor, y extraiga la llave de arranque eléctrico (si se cuenta con una) para evitar que alguien encienda accidentalmente el motor.

3. Revise los pernos de montaje de la cuchilla y del motor a intervalos frecuentes para verificar que estén bien apretados. Además, debe inspeccionar visualmente la cuchilla en busca de daños (por ejemplo, abolladuras, desgaste, roturas). Reemplace la cuchilla únicamente con equipo original del fabricante (OEM) listado en este manual. "¡El uso de repuestos que no cumplen con las especificaciones del equipo original puede resultar en rendimiento inadecuado y puede comprometer la seguridad!".
4. Las cuchillas de las cortadoras son muy filosas y podría cortarse. Envuelva la cuchilla o utilice guantes y extreme las precauciones cuando les haga mantenimiento.
5. Mantenga todos los pernos, tuercas y tornillos bien ajustados para asegurarse de que la máquina se encuentra en condiciones seguras de funcionamiento.
6. Nunca altere los dispositivos de seguridad. Controle periódicamente que funcionen correctamente.
7. Después de golpear algún objeto extraño, detenga el motor, desconecte el cable de la bujía y conéctelo a tierra con el motor. Inspeccione minuciosamente la máquina para determinar si está dañada. Repare el daño antes de encenderla y operarla.
8. Nunca intente ajustar una rueda o la altura de corte mientras el motor está en marcha.
9. Los componentes del colector de césped, la cubierta de descarga y el escudo de recorrido, están sujetos a desgaste y daños que podrían dejar expuestas las partes en movimiento o permitir que se arrojen objetos. Para proteger su seguridad, verifique frecuentemente todos los componentes y reemplácelos inmediatamente sólo por repuestos de los fabricantes del equipo original (O.E.M.) listados en este manual. “¡El uso de repuestos que no cumplen con las especificaciones del equipo original puede resultar en rendimiento inadecuado y puede comprometer la seguridad”.
10. No cambie la configuración del regulador del motor ni acelere demasiado el motor. El regulador del motor controla la velocidad máxima de funcionamiento seguro del motor.
11. Verifique frecuentemente la línea de combustible, el depósito, el tapón, y los accesorios buscando rajaduras o pérdidas. Reemplace cuando sea necesario.
12. No dé arranque al motor si no está la bujía de encendido.
13. Mantenga o reemplace las etiquetas de seguridad e instrucciones según sea necesario.

14. Observe las leyes y normas aplicables para la eliminación adecuada de residuos. La eliminación incorrecta de líquidos o materiales puede dañar el medio ambiente.

15. Según la Comisión de Seguridad de Productos para el Consumidor de los Estados Unidos (CPSC) y la Agencia de Protección Ambiental de los Estados Unidos (EPA), este producto tiene una vida útil media de siete (7) años ó 140 horas de funcionamiento. Al finalizar la vida útil media haga inspeccionar anualmente esta unidad por un distribuidor de servicio autorizado para cerciorarse de que todos los sistemas mecánicos y de seguridad funcionan correctamente y no tienen excesivo desgaste. Si no lo hace, pueden producirse accidentes, lesiones o la muerte.

No modifique el motor

Para evitar lesiones graves o la muerte, no modifique el motor de ninguna manera. Si altera la configuración del regulador, el motor se puede desbocar y funcionar a velocidades que no son seguras. Nunca cambie la configuración de fábrica del regulador del motor.

Aviso referido a emisiones

Los motores que están certificados y cumplen con las normas sobre emisiones federales EPA y de California para SORE (Equipos pequeños todo terreno) están certificados para funcionar con gasolina sin plomo común y pueden incluir los siguientes sistemas de control de emisiones: Modificación de motor (EM), catalizador oxidante (OC), inyección de aire secundaria (SAI) y catalizador de tres vías (TWC) si están instalados.

Amortiguador de chispas

ADVERTENCIA: Esta máquina está equipada con un motor de combustión interna y no debe ser utilizada en o cerca de un terreno agreste cubierto por bosque, malezas

o hierba excepto que el sistema de escape del motor esté equipado con un amortiguador de chispas que

cumpla con las leyes locales o estatales correspondientes (en caso de existir).

Si se utiliza un amortiguador de chispas el operador lo debe mantener en condiciones de uso adecuadas. En el Estado de California, las medidas anteriormente mencionadas son exigidas por ley (Artículo 4442 del Código de Recursos Públicos de California). Es posible que existan leyes similares en otros estados. Las leyes federales se aplican en los territorios federales. Puede conseguir el amortiguador de chispas para el silenciador a través de su distribuidor de mantenimiento de motores autorizado más cercano o poniéndose en contacto con el departamento de servicios, P.O. Box 361131 Cleveland, Ohio 44136-0019.

Símbolos de seguridad

En esta página se presentan y describen los símbolos de seguridad que pueden aparecer en este producto. Lea, comprenda y siga todas las instrucciones incluidas en la máquina antes de intentar armarla y hacerla funcionar.

Símbolo Descripción
			LEA LOS MANUALES DEL OPERADORLea, comprenda y siga todas las instrucciones incluidas en los manuales antes de intentar armarla y hacerla funcionar.
			PELIGRO — CUCHILLAS GIRATORIASPara reducir el riesgo de lesiones, mantenga alejados manos y pies. No haga funcionar sin que la tapa de descarga o el colector de césped se encuentren en el lugar que corresponde. Si están dañados, reemplácelos inmediatamente.
			PELIGRO — OBSERVADORESNo debe cortar el césped cuando hay niños u otras personas alrededor.
			PELIGRO — CORTE DE MANOS/PIESMantenga las manos y los pies alejados de las piezas giratorias.
			PELIGRO — ARROJA DESECHOSRetire los objetos que puedan ser arrojados por la cuchilla en cualquier dirección. Use gafas de seguridad.
			PELIGRO — PENDIENTESTenga más precaución en las pendientes. La máquina es pesada y puede acelerar al descender una pendiente.Debe estar preparado para mantener el control de la máquina. Para evitar perder el control, desplácese en sentido transversal a la pendiente, no hacia arriba y abajo. Al girar, gire hacia la parte superior de la pendiente, no hacia abajo.No pode las pendientes que superen los 15°.
			ADVERTENCIA—LA GASOLINA ES INFLAMABLEDeje que el motor se enfríe por lo menos dos minutos antes de volver a cargar combustible.
			ADVERTENCIA — MONÓXIDO DE CARBONONunca encienda el motor en espacios cerrados o en una zona con poca ventilación. El escape del motor contiene monóxido de carbono, un gas inodoro y letal.
			ADVERTENCIA— SUPERFICIE CALIENTELas piezas del motor, especialmente el silenciador, se recalientan durante el funcionamiento. Deje que el motor y el silenciador se enfríen antes de tocarlos.

IADVERTENCIA! Su Responsabilidad. Esta máquina motorizada sólo puede ser usada por personas que lean, comprendan y respeten las advertencias e instrucciones que aparecen en este manual y en la máquina.

¡GUARDE ESTAS INSTRUCCIONES!

IADVERTENCAI Las pendentes son un factor importante relacionado con accidents por resolues y caídas que pueden product losses graves o graves a una mete. La máxima de pesada y duele aceler al descender una pendiente. Debe estar preparo para manente el control de la máxima. Para elvar perder el control, despitee ser sentido transversal la máxima de pesada y duele aceler al descender una pendiente. Debe estar preparo para manente el control de la máxima. Para elvar perder el control, despitee ser sentido transversal la pendiente, no hacia arriba y abajo. Al gårle, give hacia haica la parte superior de la pendiente, no hacia abajo. No utilice la máxima en pendientes de más de 15%.

Montaje y configuración

2

Muchas gracias

Gracias por comprar este producto. Ha sido cuidadosamente diseñado para brindar excelente rendimiento si se lo hace funcionar y se lo mantiene correctamente.

Por favor lea todo este manual antes de hacer funcionar el equipo. El manual le indica cómo configurar, hacer funcionar y mantener la máquina de manera fácil y segura. Por favor asegúrese de que usted, y cualquier otra persona que utilice la máquina, siga atentamente y en todo momento las medidas de seguridad recomendadas. De lo contrario, se podrían producir lesiones personales o daños materiales.

Toda la información contenida en este manual hace referencia a la más reciente información de producto disponible en el momento de la impresión. Revise el manual frecuentemente para familiarizarse con la máquina, sus características y su funcionamiento. Por favor, tenga en cuenta que este Manual del Operador puede abarcar una variedad de especificaciones para productos de diversos modelos. Es posible que las características y funciones incluidas y/o ilustradas en este manual no se apliquen a todos los modelos. Nos reservamos el derecho de modificar las

especificaciones de los productos, diseños y equipos sin previo aviso y sin generar responsabilidad por obligaciones de ningún tipo.

Si corresponde, la información sobre las prueba de potencia utilizada para determinar la potencia nominal del motor equipado en esta máquina se puede consultar en www.opei.org o en el sitio web del fabricante del motor.

Si tiene algún problema o duda con respecto a esta máquina, llame a su distribuidor de servicio local autorizado o póngase en contacto directamente con nosotros. Queremos garantizar su entera satisfacción en todo momento.

En este manual, todas las referencias al lado derecho e izquierdo de la máquina se observan desde la posición del operador

El fabricante del motor es el responsable de todas las cuestiones relacionadas con el rendimiento, potencia de salida, especificaciones, garantía y mantenimiento del motor. Para más información consulte el Manual del Propietario/Operador entregado por el fabricante del motor y que acompaña, embalado por separado, a su máquina.

Contenido de la caja

- Cortadora de césped (1) - Colector de césped (1) - Tolva para recorte de césped (1)

- Tolva de descarga lateral (1) - Llave de arranque eléctrico† (1) - Perilla de aletas (1)

- Cuchillas de embolsadora de elevación alta† (2) - Manual del Operador de la cortadora de césped (1)

- Suplemento sobre Piezas de repuesto/Garantía (1) • Manual del Operador del Motor (1) • Aceite (1)

• Cargador de la bateria† (1) † Si viene equipado

- Guía de inicio rápido† (1)

NOTA: Este manual del operador abarca numerosos modelos. Las características pueden variar según los modelos. No todas las características que se incluyen en este manual se aplican a todos los modelos y el modelo que se ilustra aquí puede diferir del suyo.

Configuración de la cortadora de césped

NOTA: Esta unidad se envía sin gasolina ni aceite en el motor. Llene con gasolina y aceite como se indica en el Manual del operador del motor ANTES de poner en funcionamiento su cortadora.

Despliegue de la manija

Retire el material de empaque que pudiera estar entre la manija y la cortadora.

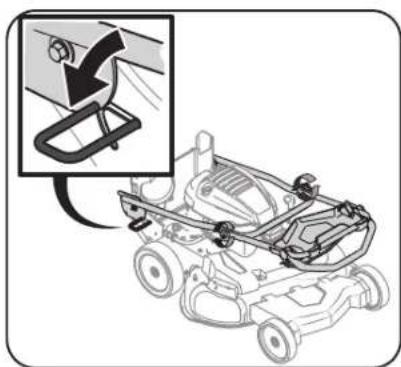

1. Apriete las perillas manuales que sujetan las manijas superior e inferior.

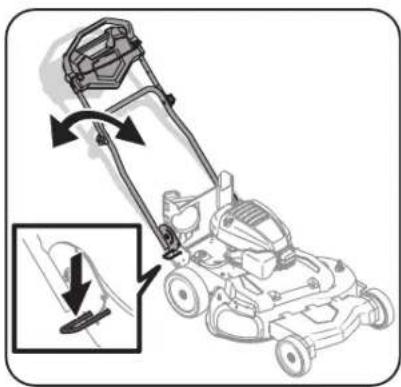

2. Oprima con el pie la palanca de ajuste de la manija. Vea la Figura 2-1.

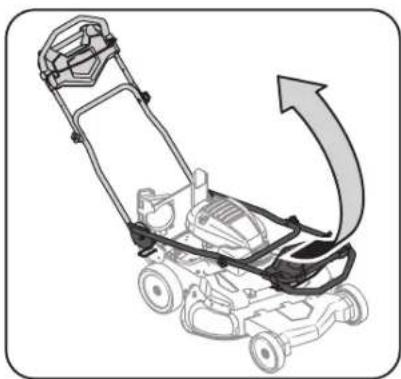

1. Gire la manija a la posición de funcionamiento. Tenga cuidado de no prensar los cables. Vea la Figura 2-2.

1. La altura de la manija se puede ajustar en una de dos posiciones. Oprima con el pie la palanca de ajuste de la manija y ubique la manija en la posición de funcionamiento que le resulte más cómoda. Vea la Figura 2-3.

Acople del colector de césped (si está equipado)

NOTA: La cortadora de césped se envía con la cuchilla abonadora instalada. Antes de adosar el colector de césped, verifique que las cuchillas de elevación estén instaladas para garantizar el correcto funcionamiento del colector de césped.

1. Si es necesario, siga los pasos siguientes para armar el colector de césped. Verifique que la bolsa para recortes está con el lado derecho hacia afuera antes de armarla (la etiqueta de advertencia debe quedar a la vista).

a. Coloque la bolsa sobre el marco de modo que el lado de plástico negro quede en el fondo.
b. Deslice el canal plástico de la bolsa sobre la estructura. Consulte la Figura 2-4.

1. Siga los pasos a continuación para ensamblar el colector de césped:

a. Oprima la palanca de ajuste de la manija y gire la manija hasta la posición de almacenamiento. Vea la Figura 2-5.

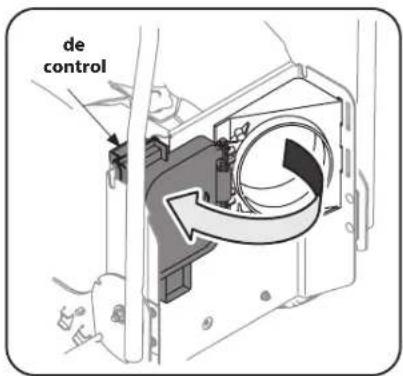

b. Abra la puerta de descarga trasera con la manija de la puerta. Vea la Figura 2-6.

Figura 2-19

c. Coloque el colector de césped dentro de las ranuras de la ménsula de soporte de descarga trasera. Consulte el recuadro de la Figura 2-7.

d. Gire el colector de césped hacia abajo de manera que quede apoyado sobre la abertura trasera de la cortadora. Vea la Figura 2-8.

e. Suelte la puerta de descarga de modo que quede apoyada contra el colector de césped.

Para extraer el colector de césped, mantenga abierta la puerta trasera de descarga de la cortadora de césped. Levante el colector de césped hacia afuera de las ranuras de la ménsula de soporte. Suelte la puerta de descarga trasera para permitir que la misma cierre la abertura trasera de la cortadora.

Colocación de la tolva del colector de césped

1. Extraiga la tapa de vinilo del pasador roscado de la plataforma que está delante de la abertura de descarga. Vea la Figura 2-9.

1. En el costado de la plataforma de corte, levante el adaptador para abono. Vea la Figura 2-10.

1. Inserte la parte superior de la tolva en la abertura de la ménsula de soporte del colector de césped. Vea la Figura 2-11a.

1. Gire la tolva hacia la plataforma de corte y sobre la abertura del costado de dicha plataforma. Vea la Figura 2-11b.

2. Sujete la tolva a la plataforma de corte con la perilla de aleta que se incluyó en la bolsa del manual. Enrosque la perilla de aleta en el pasador roscado de la plataforma. Ajuste manualmente para asegurar la tolva de descarga. Vea la Figura 2-12.

NOTA: En las unidades con rueditas, es posible que tenga que girar la rueda delantera hacia el costado para colocar la perilla de aleta.

Colocación de la tolva de descarga lateral

Su cortadora ha sido enviada como abonadora. Si hace la conversión a descarga lateral, asegúrese de que el colector de césped esté fuera de la unidad y que la puerta de descarga trasera de la cortadora esté cerrada.

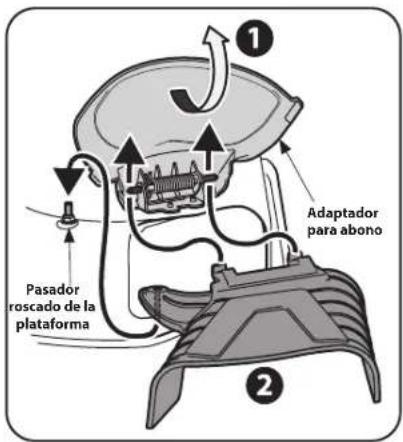

1. En el costado de la plataforma de la cortadora, levante el adaptador para abono. Vea la Figura 2-13.

Figura 2-26

1. Deslice dos ganchos de la tolva de descarga lateral bajo el pasador de bisagra del conjunto del adaptador para abono y ubique el orificio de la tolva sobre y en el pasador roscado de la plataforma que está detrás de la abertura de descarga. Vea la Figura 2-13. Baje el adaptador para abono.

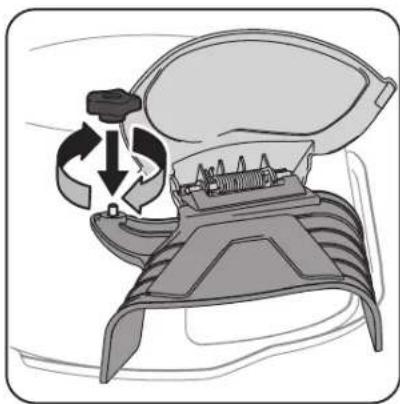

2. Sujete la tolva a la plataforma de corte con la perilla de aleta que se incluyó en la bolsa del manual. Ajuste manualmente la perilla de aleta en el pasador roscado de la plataforma. Vea la Figura 2-14.

Figura 2-27
NOTA: No retire adaptador para abono lateral en cualquier momento.

Ajustes

Altura de corte (rueda estándar)

La palanca de ajuste de la altura de corte está por encima de la rueda izquierda trasera. Vea la Figura 2-15.

1. Tire de la palanca hacia afuera de la cortadora.
2. Mueva la palanca hacia adelante o hacia atrás para la altura de corte deseada.
3. Suelte la palanca hacia la cubierta.

NOTA: En las unidades con ruedas estándar, esta palanca ajusta simultáneamente la altura de las ruedas traseras y delanteras. En los modelos con ruedita, ajusta solamente la altura de las ruedas traseras.

Altura de corte (ruedita)

Si están equipadas, la altura de corte de las rueditas se determina al seleccionar una de las seis posiciones en el conjunto de cada ruedita. Consulte la Figura 2-16.

Figura 2-29

1. Extraiga la tuerca mariposa (a) del perno del eje (b). Deslice el perno del eje del montaje y seleccione la altura de corte.
2. Vuelva a insertar el perno del eje en el orificio cuadrado deseado a través del montaje de la rueda y sujete con la tuerca mariposa del Paso 1.

IMPORTANTE: Todas las ruedas deben ser colocadas en la misma posición relativa. Cuando el terreno es agreste o irregular cambie la palanca de ajuste de la altura a una posición más alta. De esta manera se cuida más el césped.

Las rueditas se pueden bloquear en una posición recta hacia adelante o para que giren libremente. Vea la Figura 2-17.

1. Levante los pasadores de fijación.
2. Colóquelos en los orificios más grandes para trabar las ruedas. Coloque los pasadores en los orificios más pequeños para permitir que las ruedas giren libremente.

Instalación

Arrancador eléctrico (si viene incluido)

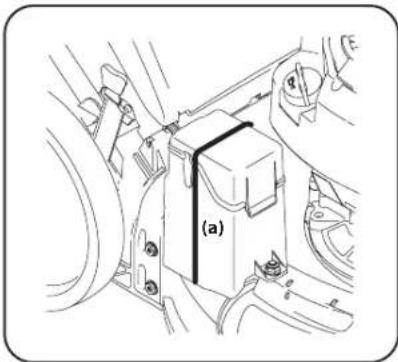

NOTA: Retire la unión de cables (a) de la caja de la batería. La unión de cables se usa solo para envío. Vea la Figura 2-18.

Figura 2-31

Llenado de gasolina y aceite

Consulte en el Manual del operador del motor la información adicional sobre el motor.

1. Agregue el aceite provisto antes de arrancar la unidad la primera vez.
2. Realice el mantenimiento del motor con gasolina como se indica en el Manual del operador del motor.

ADVERTENCIA: Tenga mucho cuidado al trabajar con gasolina. La gasolina es sumamente inflamable y sus vapores son explosivos. Nunca agregue combustible a la máquina en espacios cerrados ni mientras el motor está caliente o funcionando. Apague cigarrillos, cigarros, pipas y otras fuentes de combustión.

Controles y Funcionamiento

Figura 3-1

Los controles y las características de la cortadora de césped se ilustran en la Figura 3-1 y se describen en las páginas siguientes.

iADVERTENCIA! Lea y observe todas las normas e instrucciones de seguridad de este manual, incluida toda la sección de funcionamiento, antes de poner esta máquina en marcha. Si no se respetan todas las normas e instrucciones de seguridad se pueden provocar lesiones.

IMPORTANTE: Para enganchar las cuchillas de la cortadora se debe realizar un proceso de dos pasos:

Palanca de bloqueo

La palanca de bloqueo está unida al control de las cuchillas de la manija superior de la cortadora. Oprimala antes de activar el control de las cuchillas.

Control de las cuchillas

El control de las cuchillas está unido a la manija superior de la cortadora. Después de apretar hacia abajo la palanca de bloqueo, húndala y presiónela contra la manija superior para activar las cuchillas. Suelte la manija para detener las cuchillas.

ADVERTENCIA: El mecanismo de control de las cuchillas es un dispositivo de seguridad. Nunca intente anular su funcionamiento.

Control de transmisión prémium

El control de la transmisión prémium se encuentra ubicado en la manija superior y se utiliza para activar la transmisión. Al empujar el control hacia adelante, la transmisión quedará enganchada. Cuanto más lejos se empuje el control hacia adelante, más rápido avanzará la cortadora. Cuando se libera la presión del control, éste volverá a la posición neutra y la transmisión se desactivará.

Palanca de ajuste de la altura de corte

Hay dos configuraciones de ajuste de la altura de corte.

Palanca única (si está equipada)

La palanca de ajuste de altura de corte se ubica por encima de la rueda izquierda trasera. Para ajustar la altura de corte, consulte el Ajuste de la altura de corte en la página 8.

Rueda trasera/ Rueditas (si están equipadas)

La palanca de ajuste de altura de corte de la rueda trasera se ubica por encima de la rueda izquierda trasera. Las rueditas se ajustan moviendo sus pernos a la posición deseada. Para ajustar la altura de corte, consulte el Ajuste de la altura de corte en la página 8.

Colector de césped (si está incluido)

El colector de césped, ubicado en la parte trasera de la cortadora, se usa para embolsar los recortes del césped para desecharlos. Cuando se llena la bolsa, retirela a través de las manijas utilizando la manija del colector de césped y vaciela.

Adaptador para abono

El adaptador para abono se utiliza únicamente para propósitos de abono. En vez de recolectar los recortes del césped en un colector de césped o tolva de descarga lateral, algunos modelos de cortadora tienen la opción de recircular los recortes en el césped. Esto se llama abonar.

Tolva de descarga lateral

Su cortadora de césped ha sido enviada como abonadora. Para descargar los recortes de césped por el costado, siga las instrucciones de la página 7 en la sección Montaje y Configuración para acoplar la tolva de descarga lateral.

ADVERTENCIA: Mantenga sus manos y pies alejados del área de la tolva sobre la plataforma de corte. Consulte la etiqueta de advertencias que hay en la unidad.

Lavado de la plataforma

La plataforma de su cortadora está equipada con un pico de lavado de plataforma de sujeción rápida como parte del sistema de lavado de la plataforma. Utilice el sistema de lavado de plataforma para quitar los recortes de césped de la parte inferior de la plataforma.

Botón del arrancador eléctrico (si viene incluido)

El botón del arrancador eléctrico se encuentra del lado derecho de la manija superior. Es una llave desmontable y un botón, y se proveen sólo en los modelos de arranque eléctrico.

NOTA: Quitar el arrancador eléctrico Empuje clave no se enciende el motor apagado. Sólo se desactivará la función de "arranque" de la unidad.

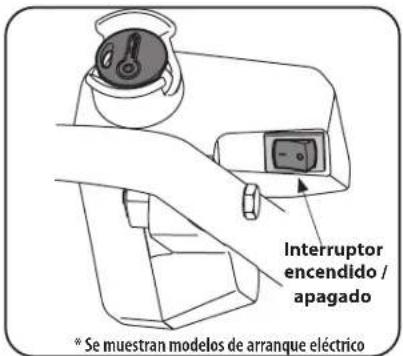

Interruptor de encendido/apagado

El interruptor de encendido/apagado está ubicado en el alojamiento del arrancador eléctrico y cuando se lo oprime y mantiene apretado, se apaga el motor.

Arrancador de retroceso

El arrancador de retroceso está ubicado sobre el motor. Tire de la cuerda de arranque para encender la unidad.

Encendido del motor

ADVERTENCIA: Asegúrese que ninguna persona aparte del operador permanezca cerca de la cortadora de césped mientras arranca el motor u opera la misma. Nunca encienda el motor en espacios cerrados o en una zona con poca ventilación. El escape del motor contiene monóxido de carbono, un gas inodoro y letal. Mantenga las manos, los pies, el cabello y la ropa suelta alejados de las partes móviles del motor y de la cortadora.

Consulte el manual del motor para obtener ayuda con el motor.

Arrancador eléctrico

1. Inserte la llave de arranque eléctrico de plástico en el alojamiento del arrancador ubicado en el lado derecho de la manija superior hasta que calce a presión en el lugar. Vea la Figura 3-2.

1. Oprima el botón del arrancador eléctrico para que arranque el motor.

NOTA: El arrancador eléctrico está equipado con un disyuntor interno. Si la unidad no arranca cuando se oprime el botón del arrancador, espere un minuto para que se restablezca el disyuntor, luego intente hacerlo arrancar nuevamente.

Arrancador de retroceso

1. Tire suavemente del arrancador de retroceso hasta sentir la resistencia, luego tire rápidamente para reducir la compresión, impedir la tensión de retroceso y arrancar el motor. Repita la operación si fuera necesario.

IMPORTANTE: No permita que el arrancador de retroceso vuelva rápidamente contra la guía de la cuerda. Regréselo suavemente para que no se dañe el arrancador.

Detención del motor

1. Oprima y mantenga apretado el interruptor de encendido/apagado hasta que se detenga el motor de la cortadora. Vea la Figura 3-3.

Figura 3-3

1. Extraiga la llave de arranque eléctrico si se debe dejar la cortadora de césped sin supervisión, almacenada o si se debe realizar el mantenimiento (Unidades de arranque eléctrico únicamente). Para sacar la llave, tome la parte superior de la llave y tire en forma recta hacia arriba y afuera. Mantenga la llave en un lugar seguro, fuera del alcance de los niños.

ADVERTENCIA: Espere a que las cuchillas se hayan detenido por completo antes de hacer cualquier trabajo en la cortadora o de retirar el colector de césped.

Uso de la cortadora de césped

Asegúrese de que el césped está libre de piedras, palos, cables u otros objetos que pudiesen dañar la cortadora o el motor. Dichos objetos pueden ser arrojados accidentalmente por la cortadora en cualquier dirección y provocar lesiones personales graves al operador, a otras personas o al equipo.

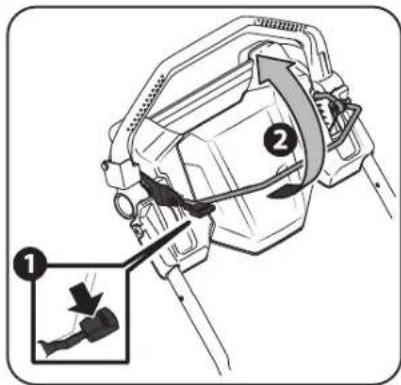

1. Una vez que el motor está en funcionamiento, oprima la palanca de bloqueo. Vea la Figura 3-4.

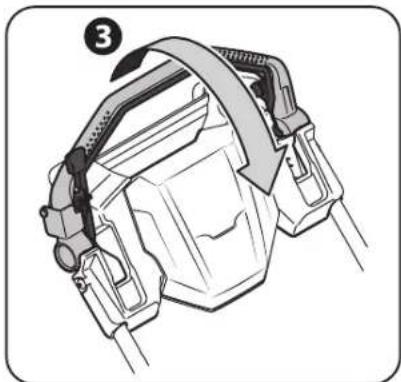

1. Tire del control de las cuchillas hacia atrás contra el control de la transmisión. Vea la Figura 3-4.
2. Mientras mantiene juntos los controles de la transmisión y las cuchillas, empuje el control de la transmisión hacia adelante para propulsar la cortadora. Vea la Figura 3-5. Cuando más lejos se empuje el control hacia adelante, más rápido avanzará la cortadora.

1. Cuando se libera la presión del control, éste volverá a la posición neutra y la transmisión se desactivará.

NOTA: Para facilitar el uso, mientras sujeta los controles, simplemente trabe su muñeca y sus codos y canine - la unidad se ajustará automáticamente a su velocidad.

ADVERTENCIA: Al hacer funcionar la cortadora de césped puede ser que arrojen objetos extraños a los ojos, lo cual puede dañarlos gravemente. Utilice siempre gafas de seguridad durante el funcionamiento de la cortadora o mientras hace ajustes o la repara.

La siguiente información le resultará útil para operar la cortadora.

iADVERTENCIA! Planifique el patrón de corte, para evitar que la descarga de materiales se realice hacia los caminos, las aceras, los observadores, etc. Evite además descargar material contra una pared u obstrucción, ya que esto podría hacer que el material descargado rebotara contra el operador.

• No corte a alta velocidad, especialmente si se ha instalado un kit para abono o un colector de césped.
• No corte el césped demasiado corto. El césped corto fomenta el crecimiento de maleza y se pone amarillo rápidamente cuando escasea la lluvia.
• Para obtener los mejores resultados, se recomienda realizar los dos primeros cortes de césped arrojando la descarga hacia el centro. Después de las dos primeras vueltas, cambie la dirección para arrojar la descarga hacia afuera, para equilibrar el corte. Esto otorgará un mejor aspecto al césped.
• NO intente cortar malezas frondosas o césped extremadamente alto. La cortadora fue diseñada para cortar el césped, NO para podar malezas.
• Mantenga las cuchillas afiladas y cámbielas cuando se gasten.

iADVERTENCIA! Después de golpear algún objeto extraño, detenga el motor, desconecte el cable de la bujía y conéctelo a tierra con el motor. Inspeccione minuciosamente la máquina para determinar si está dañada. Repare el daño antes de encenderla y operarla.

Uso como abonadora

Para abonar el césped, retire la tolva de descarga lateral o el colector de césped y deje que la puerta de descarga trasera cierre la abertura trasera de la cortadora. Consulte la sección Montaje y Configuración. Para que el abono se realice con eficacia, no corte el césped cuando esté húmedo. Si el césped ha crecido más de cuatro pulgadas, no se recomienda el uso de abono. En ese caso, use el colector de césped para embolsar los recortes.

Si estuviera convirtiendo la cortadora de césped de un colector de césped a una abonadora, corrobore que las cuchillas abonadoras estén instaladas antes de utilizar la cortadora de césped.

Uso del colector de césped

Utilice el colector de césped para recoger recortes mientras opera la cortadora.

IMPORTANTE: A fin de embolsar eficazmente el césped, deberá instalar las cuchillas de alta elevación que se embalaron por separado en la caja. Vea Cuidado de las cuchillas en la página 13 de la sección Servicio y siga el procedimiento para extraer y reinstalar las cuchillas.

1. Conecte el colector de césped siguiendo las instrucciones de la sección Montaje y Configuración de la página 6. Los recortes de césped son recolectados en la bolsa de forma automática a medida que pasa la cortadora. Opere la cortadora hasta que la bolsa de recolección esté llena.
2. Detenga el motor por completo soltando la manija de control de la cuchilla. Compruebe que la unidad se haya detenido por completo.
3. Para retirar la bolsa, levante la puerta de descarga y tire de la bolsa de recolección hacia arriba, apartándola de la cortadora. Deseche los recortes de césped y vuelva a colocar la bolsa cuando haya terminado.

ADVERTENCIA: Si golpea un objeto extraño, detenga el motor. Retire el cable de la bujía, inspeccione detenidamente la cortadora para ver que no tenga daños, y repare el daño antes de volver a encenderla y hacerla funcionar. El exceso de vibración de la cortadora durante el funcionamiento es una indicación de daño. Se debe inspeccionar y reparar la unidad lo antes posible.

Funcionamiento en pendientes

Consulte la sección Indicador de pendiente de la página 6 para determinar en qué pendientes puede operar la cortadora de manera segura.

iADVERTENCIA! No corte en pendientes con una inclinación de más de 15° (elevación aproximada de 2 1/2 pies por cada 10 pies). La cortadora podría voltearse y causar lesiones graves.

• Corte en sentido transversal al frente de la pendiente, nunca hacia arriba y abajo.
• Tenga sumo cuidado al cambiar de dirección en una pendiente.
• Esté atento a los agujeros, las raíces, las rocas, los objetos ocultos o los montículos que puedan hacerlo resbalar o tropezar. El césped alto puede ocultar obstáculos.
• Asegúrese siempre de estar bien parado. Si resbala y cae puede lesionarse gravemente. Si siente que pierde el equilibrio, suelte inmediatamente la manija de control de las cuchillas y estas dejarán de girar en tres segundos.
• No corte el césped cerca de caídas, zanjas o terraplenes, puede perder el equilibrio.
• No corte en pendientes mayores de 15 ^o como ilustra el indicador de pendientes.
• No corte el césped húmedo. Si no está firmemente parado, puede resbalarse.

Mantenimiento

iADVERTENCIA! Antes de realizar cualquier mantenimiento o reparación, desconecte las cuchillas, apague el motor y retire la llave (si está equipada) para evitar el encendido accidental del motor.

Recomendaciones generales

• Respete siempre las reglas de seguridad al realizar tareas de mantenimiento.
• La garantía de esta cortadora no cubre elementos que han estado sujetos al mal uso o la negligencia del operador. Para recibir el reembolso total de la garantía, el operador deberá mantener la cortadora como se indica en este manual.
• El cambio de la velocidad controlada del motor invalidará la garantía del motor.
• Todos los ajustes deben ser inspeccionados al menos una vez por temporada.
• Revise periódicamente todos los sujetadores y compruebe que estén bien ajustados.

ADVERTENCIA: Detenga siempre el motor, déjelo enfriar, desconecte la bujía y haga masa contra el motor antes de realizar cualquier tarea de mantenimiento a su máquina.

Lubricación

iADVERTENCIA! Antes de realizar tareas de lubricación, reparación o inspección, siempre debe desenganchar las cuchillas, apagar el motor y retirar la llave (si está equipada) para evitar el encendido accidental del motor.

1. Lubrique los puntos en la cuchilla y los controles de transmisión al menos una vez cada estación con aceite ligero. Estos controles deben funcionar libremente en ambas direcciones. Vea la Figura 4-1.

1. La transmisión está prelubricada y sellada en la fábrica y no requiere lubricación.
2. Consulte el Manual del operador del motor que se adjunta para ver el programa de lubricación del motor y las instrucciones para su lubricación.

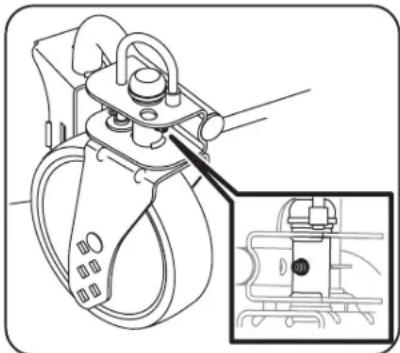

Husillos de rueditas delanteras (si están equipadas)

Cada uno de los ejes y rueditas de la rueda delantera viene equipado con un accesorio de engrase. Vea la Figura 4-3. Lubrique con grasa multiuso No. 2 aplicada con una pistola de engrasar cada 25 horas de funcionamiento de la cortadora o una vez por temporada.

A continuación, se presenta una lista de tareas de mantenimiento necesarias para el buen funcionamiento de la cortadora. Consulte el Manual del operador del motor para ver una lista detallada de intervalos e instrucciones de mantenimiento.

• Mantenga el nivel de aceite como se indica en el Manual del operador del motor.
• Limpie el filtro de aire una vez por temporada en condiciones normales de uso. Limpie a intervalos de pocas horas cuando haya mucho polvo. El bajo rendimiento del motor y el ahogamiento normalmente son indicaciones de que el filtro de aire necesita mantenimiento. Para realizar el mantenimiento del filtro de aire, consulte el manual del motor.
• Limpie la bujía y reajuste la separación por lo menos una vez por temporada. Se recomienda reemplazar la bujía al comenzar cada temporada de corte de césped. Consulte el Manual del operador del motor para ver el tipo de bujía correcto y las especificaciones de la separación.
• Limpie periódicamente el motor con un trapo o cepillo. Mantenga limpia la parte superior del motor para permitir la circulación de aire apropiada. Quite todo el césped, suciedad y residuos combustibles del área del silenciador.
• Para almacenar motores entre 30 y 90 días es necesario tratarlos con un estabilizador de gasolina para evitar deterioros y la formación de depósitos de goma en el sistema de combustible o en componentes fundamentales del carburador.

Limpieza de la cortadora

Smart Jet

La plataforma de la cortadora tiene un puerto de agua sobre la superficie como parte de su sistema de lavado.

Utilice el Smart Jet para quitar los recortes de césped de la parte inferior de la plataforma e impedir la acumulación de sustancias químicas corrosivas. Realice los siguientes pasos DESPUÉS DE CADA CORTE DE CÉSPED:

iADVERTENCIA! Antes de usar el sistema de lavado de la plataforma, siempre debe desactivar el control de las cuchillas, parar el motor y sacar la llave para evitar el encendido accidental del motor.

1. Ubique la cortadora en una zona nivelada y despejada del césped, suficientemente cerca para que la manguera del jardín alcance.

PRECAUCIÓN: Asegúrese de que la tolva de descarga de la cortadora esté orientada ÁLEJADA de la casa, el garaje, los vehículos estacionados, etc.

1. Retire de la plataforma de la cortadora el pico de lavado de la plataforma de sujeción rápida y enrósquelo en el extremo de la manguera del jardín.
2. Una la manguera con el pico de lavado al puerto de agua que se encuentra en la superficie de la plataforma. Vea la Figura 4-6.

1. Abra el agua y ponga en marcha el motor como se describe en la sección Controles y Funcionamiento.

2. Mientras está en la posición del operador detrás de la cortadora, oprima la palanca de bloqueo y tire del control de las cuchillas hacia atrás contra el control de la transmisión para enganchar las cuchillas.

3. Permanezca en la posición del operador con la plataforma de corte enganchada durante dos minutos como mínimo, permitiendo que la parte inferior de la plataforma de corte se lave a fondo.

4. Suelte el control de las cuchillas para desenganchar la plataforma de corte y detenga las cuchillas.
5. Oprima y mantenga apretado el interruptor de encendido/apagado hasta que se detenga el motor de la cortadora.
6. Desconecte el agua y retire el pico de lavado de la plataforma del puerto de agua que se encuentra en la superficie de la plataforma.

Después de limpiar la plataforma con el sistema Smart Jet, ponga en marcha el motor de la cortadora, regrese a la posición del operador y active las cuchillas. Mantenga la plataforma de corte en funcionamiento durante dos minutos por lo menos para permitir que se seque totalmente la parte inferior de la misma.

Plataforma de Corte

Por cada 25 horas de funcionamiento y antes de guardarla al final de la temporada, se recomienda quitar la cubierta de la plataforma y retirar los recortes de césped y otros residuos.

NOTA: En la Figura 1-7 no se muestra la correa de transmisión para mayor claridad.

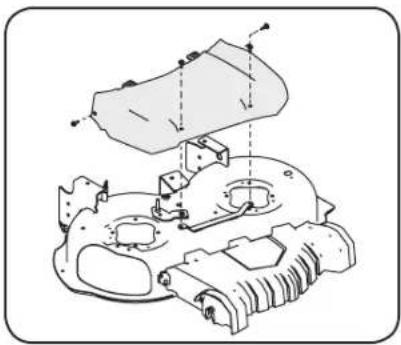

1. Extraiga los cuatro tornillos con reborde que sujetan el protector de la plataforma a la plataforma de corte.

NOTA: Al quitar el protector de la plataforma hay dos aletas (a) del protector insertadas en la estructura del cortacésped. Las aletas deben insertarse en la estructura al reinstalar el protector de la plataforma.

1. Quítele el protector a la plataforma de corte.

NOTA: NO use agua para retirar los recortes de césped o residuos.
3. Retire los recortes de césped y residuos presentes con ayuda de un cepillo o con aire comprimido.
4. Ubique el protector sobre la plataforma de corte.
5. Usando los cuatro tornillos con reborde, sujete el protector a la plataforma de corte. Using the four shoulder screws, secure the deck shroud to the mower deck.

Cuidado de las cuchillas

IADVERTENCIA! Apague el motor y extraiga la llave de contacto (si está equipada) antes de extraer las cuchillas de corte para afilarlas o reemplazarlas. Proteja sus manos utilizando guantes reforzados cuando sujete las cuchillas.

¡ADVERTENCIA! Inspeccione periódicamente la cuchilla y/o el husillo en busca de rajaduras o daños, especialmente después de golpear un objeto extraño. No opere la máquina hasta después de haber reemplazado los componentes dañados.

Para retirar las cuchillas, haga lo siguiente.

1. Deje el motor en marcha hasta que se acabe el combustible. No intente verter combustible del motor. Desconecte el cable de la bujía. Consulte el Manual del operador del motor.
2. Gire la cortadora de césped sobre el costado y compruebe que el filtro de aire y el carburador queden mirando hacia arriba
3. Coloque un bloque de madera entre el deflector del alojamiento central de la plataforma y la cuchilla de corte para evitar que la cuchilla gire cuando se afloje la tuerca de brida hexagonal de la cuchilla. Vea la Figura 4-7.

1. Extraiga las tuercas de brida hexagonales (a) que sujetan las cuchillas al conjunto del husillo. Vea la Figura 4-8.

Nota: Las tuercas de brida hexagonal se ajustan con un patrón de rosca estándar. Para aflojarla debe girarla en el sentido contrario a las agujas del reloj.

Figura 4-6

1. Saque las cuchillas (b) de la plataforma de corte.
2. Cambie o afile las cuchillas. Para afilar las cuchillas de corte correctamente, extraiga cantidades iguales de metal de ambos extremos de las cuchillas a lo largo de los bordes cortantes, paralelo al borde de caída, con un ángulo de 25° a 30°. Afile siempre cada borde de las cuchillas de corte de forma pareja para mantener un equilibrio adecuado entre las mismas. Vea la Figura 4-9.

1. Para comprobar el equilibrio de las cuchillas, se las debe equilibrar sobre un destornillador de eje redondo. Si no están equilibradas, al afilarlas, quite metal del lugar donde estén más cargadas hasta que queden uniformemente equilibradas. Cuando afile la cuchilla, siga el ángulo original de rectificado como guía. Afile cada borde de corte por igual para mantener el balance de la cuchilla.

ADVERTENCIA: Si la cuchilla está desequilibrada causará demasiada vibración al rotar a altas velocidades. Puede dañar la cortadora de césped y se puede romper, causando lesiones personales.

1. Deslice las cuchillas (b) sobre los ejes de husillo con el lado marcado "Grass Síde" (lado del césped) (o con el número de pieza) orientado hacia el suelo cuando la cortadora está en posición de funcionamiento.
2. Reemplace las tuercas de brida hexagonales (a) y ajuste hasta el par: 70 pie-libra (como mínimo), 90 pie-libra (como máximo).

Para asegurar la operación segura de la cortadora revise periódicamente el perno de la cuchilla para determinar si está bien ajustado.

Cuidado de la correa

Para cambiar las correas de la cortadora, se deben extraer varios componentes y se se deben utilizar herramientas especiales. Solicite a un distribuidor de servicio autorizado que realice el reemplazo de las correas.

Batería de reemplazo (si está incluida)

ADVERTENCIA: Las baterías contienen ácido sulfúrico que puede causar quemaduras. No ponga en corto circuito ni dañe las baterías de ninguna manera. No coloque las baterías sobre fuego dado que pueden explotar o emitir materiales tóxicos.

1. Quite el sello de la cubierta y retire la cubierta de la batería.
2. Quite los conductores positivos y negativos de la batería y tire hacia arriba la batería para retirarla. Vea la Figura 4-10.

1. Reemplace con una nueva batería. Conecte el conductor positivo (rojo) al lado positivo del paquete de batería, luego conecte el conductor negativo (negro) al lago negativo. Vea la Figura 4-11.

Figura 4-9

1. Vuelva a colocar la cubierta de la batería y el sello.

Carga de la batería (si está incluido)

ADVERTENCIA: La batería contiene fluido corrosivo y material tóxico; manipule con cuidado y mantenga alejado de los niños. No perfore, desensamble, dañe o prenda fuego a la batería. Durante la carga o descarga se podrían emitir gases explosivos. Utilícela en un área bien ventilada, lejos de fuentes de combustión.

IMPORTANTE: La clavija de conexión especialmente diseñada en el cargador únicamente encaja en la caja de las baterías.

1. Quite el sello de la cubierta y conecte el cargador de la batería en el orificio de entrada en el costado del alojamiento de la batería. Vea la Figura 4-12.

1. Inserte el enchufe del cargador de baterías en un tomacorriente residencial común de 120 voltios. Cargue la batería de 8 a 10 horas antes de usar la unidad por primera vez. No cargue por más de 12 horas. La batería únicamente necesitará cargarse en el ajuste inicial, al final de la temporada, luego de que no se haya utilizado por períodos prolongados de tiempo y según sea necesario.

NOTA: Si usted para y hace arrancar frecuentemente la cortadora de césped durante cada corte que realice en la temporada (por ejemplo, cuando realiza el embolsado), posiblemente sea necesaria una carga más frecuente.

1. Después de cargar, primero desconecte la clavija del cargador de la salida, luego desconecte el conductor del cargador de la batería y vuelva a colocar el sello de la cubierta.

IMPORTANTE: No quite el paquete de baterías del alojamiento del arrancador eléctrico por ninguna razón que no sea el reemplazo.

IMPORTANTE: Siempre conecte el conductor del cargador en el paquete de baterías en primer lugar, y luego inserte el enchufe del cargador de baterías en un tomacorriente residencial estándar de 120 voltios. Siga este orden siempre que cargue la batería.

Almacenamiento fuera de temporada

Cortadora de césped

Se deben seguir estos pasos para preparar la cortadora para almacenarla.

• Limpie y lubrique exhaustivamente la cortadora como se describe en la sección de Lubricación de la página 12.
• Aplique una capa de grasa para chasis a las cuchillas de corte de la cortadora para evitar la oxidación.
• Consulte el Manual del operador del motor para obtener instrucciones sobre su almacenamiento correcto.
• No limpie la unidad con una lavadora a presión.
• Almacene la unidad en una zona limpia y seca. No la almacene cerca de productos corrosivos como por ejemplo fertilizantes.

Cuando almacene cualquier tipo de equipo motorizado en un galpón de depósito metálico o con poca ventilación, tenga especial cuidado de realizarle un tratamiento antioxidante al equipo. Use aceite ligero o silicona para recubrir el equipo, especialmente los cables y partes móviles de su cortadora antes de almacenarla.

Batería (Si está incluida)

• La batería debe guardarse con carga completa. El almacenamiento prolongado de una batería descargada reducirá la vida útil y la capacidad de la batería. Para la vida óptima de la batería, cärguela una vez por mes mientras esté almacenada.
• Retire la llave de arranque eléctrico (si se cuenta con una) y guárdela en un lugar seguro fuera del alcance de los niños.

Problema Causa	Solución
El motor no arranca 1. Se ha desconectado el capuchón de la bujía.2. El depósito de combustible está vacío o el combustible se ha echado a perder.3. El motor no está cebado (si está equipado con cebador).4. La bujía no funciona correctamente.5. La línea del combustible está bloqueada.6. Motor ahogado.	1. Conecte el cable al capuchón de la bujía.2. Llene el tanque con gasolina limpia y nueva.3. Utilice el cebador del motor como se indica en el Manual del operador del motor.4. Límpiela, ajuste la separación, o cambie la bujía.5. Limpie la línea del combustible.6. Espere unos minutos para reencender; no realice el cebado.
El motor no arranca con el arrancador eléctrico (Unidades de arranque eléctrico únicamente)	1. La llave de arranque eléctrico no está completamente insertada.2. La temperatura del paquete3. El disyuntor saltó.	1. Inserte la llave de arranque eléctrico en el alojamiento del arrancador hasta que quede firme en el lugar.2. Cargue la batería.3. Los residuos pueden estar bloqueando el funcionamiento. Pare el motor, retire la llave de arranque eléctrico y retire la funda de la bujía. Compruebe que el pasto u otros residuos no esten obstruyendo la cuchilla. Limpie y retire con cuidado los residuos si fuera necesario. Vuelva a colocar la funda de la bujía y reinserte la llave de arranque eléctrico. Espere un minuto después de la desconexión para reposición automática del disyuntor y luego vuelva a intentar arrancar.
El funcionamiento del motor es irregular	1. El capuchón de la bujía está flojo.2. La línea del combustible está tapada o el combustible se ha echado a perder.3. La ventilación de la tapa del combustible está obstruida.4. Hay agua o suciedad en el sistema de combustible.5. El depurador de aire está sucio.	1. Conecte y ajuste el capuchón de la bujía.2. Limpie la línea de combustible; llene el tanque con gasolina limpia y fresca.3. Destape la ventilación.4. Vacíe el tanque de combustible. Vuelva a llenar con combustible nuevo.5. Consulte el Manual del operador del motor.
El motor recalienta 1. El nivel de aceite del motor está bajo.2. Restricción en el flujo de aire.	1. Llene el cárter con el aceite adecuado.2. Limpie el área de alrededor y la parte superior del motor.
Saltos ocasionales (titubea) a alta velocidad	1. La separación de la bujía es muy pequeña.	1. Ajuste la separación de la bujía. Consulte el Manual del operador del motor.
No ralentiza bien	1. Bujía sucia, averiada o con exceso de separación.2. El depurador de aire está sucio.	1. Vuelva a ajustar la separación o reemplace la bujía.2. Consulte el Manual del operador del motor.
Vibración/ruido excesivos 1. Cuchilla de corte floja o descentrada.2. Cuchilla doblada/dañada.	1. Apriete la cuchilla y el adaptador Equilibre la cuchilla.2. Consulte a un distribuidor de servicio autorizado.
La cortadora de césped no realiza el abono del césped (si cuenta con este equipo)	1. Césped mojado.2. Césped demasiado alto.3. Cuchilla desafilada.4. Cuchillas embolsadoras de elevación instaladas.	1. No corte el césped cuando esté mojado; espere a que se seque para hacerlo.2. Corte una vez a altura de corte elevada, luego vuelva a cortar a la altura deseada o haga un sendero de corte más angosto.3. Afile o cambie la cuchilla.4. Instale las cuchillas abonadoras. Instale las cuchillas abonadoras.
La cortadora de césped no recogerá césped (si está equipada).	1. Cuchilla desafilada.2. Cuchillas abonadoras instaladas.	1. Afile o cambie la cuchilla.2. Instale las cuchillas embolsadoras de elevación.
Corte desigual 1. La posición de las ruedas no es correcta.2. Dull blade.		1. Coloque las ruedas delanteras y traseras en la misma posición de altura. (ajustadores de altura de doble palanca únicamente)2. Afile o cambie la cuchilla.
La cortadora no avanza por si misma	1. Correa mal instalada.2. Hay desechos bloqueando el funcionamiento de la transmisión.3. Correa dañada o desgastada.	1. Compruebe la correa para ver si la polea está bien instalada y se mueve correctamente.2. Detenga el motor, desconecte el capuchón de la bujía, y limpie los desechos.3. Inspeccione y cambie el perno.
Alto esfuerzo de retorno	1. Tirar de la cortadora de césped hacia atrás antes de que se desenganche la transmisión.	1. Deje que la unidad ruede levemente hacia adelante sin que la(s) palanca(s) de la transmisión estén enganchadas antes de tirar hacia atrás.
