Tipo de producto	Soplador de mochila de 2 tiempos
Marca	Troy-Bilt
Modelo	TB51BP
Tipo de motor	Enfriado por aire, 2 tiempos
Cilindrada	51 cc (3.11 cu. in.)
Capacidad del tanque de combustible	46 oz. (1360 ml)
Relación combustible/aceite	50:1
Peso aproximado (sin combustible)	19.5 - 20.5 lbs (8.9 - 9.3 kg)
Volumen de aire (tubo superior o tubo inferior / boquilla)	620 / 385 cfm (17 / 11 m³/min)
Velocidad del aire (máxima, tubo superior / inferior / boquilla)	130 / 125 / 220 mph (209 / 201 / 354 km/h)
Velocidad del aire (promedio, tubo / boquilla)	105 / 180 mph (169 / 290 km/h)
Bujía	Champion® RDJ8J (gap: 0.025 in. / 0.635 mm)

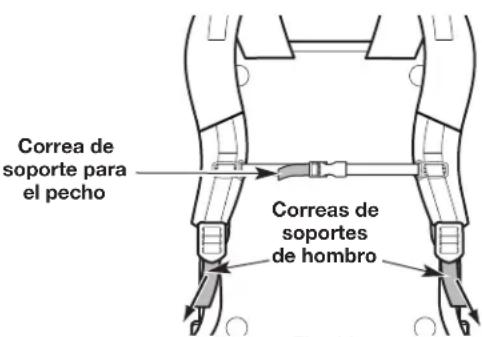

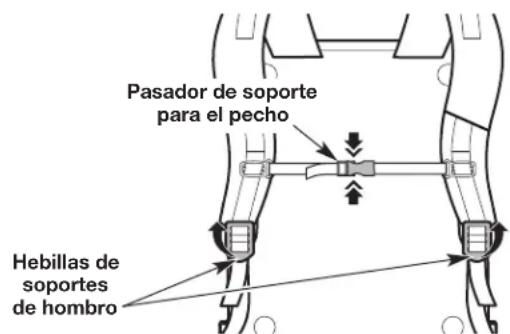

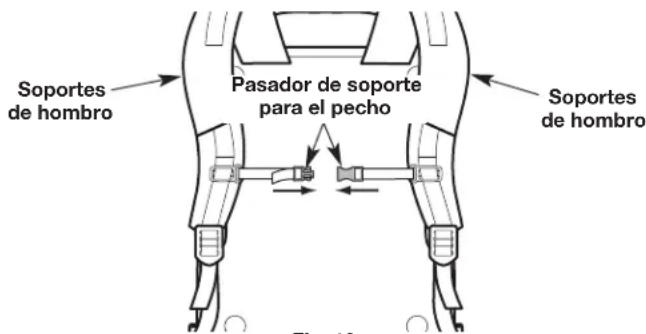

Tipo de arnés	Mochila con soportes para hombros y pecho
Configuración del tubo del soplador	Tubo flexible, tubo superior, tubo inferior (opcional), boquilla (opcional)
Sistema de arranque	Bulbo de cebado (10 presiones), estrangulador, arranque de retroceso
Control de crucero	Sí, ajustable de BAJO a ALTO
Garantía	3 años limitada (residencial), 90 días comercial
Uso previsto	Solo uso doméstico ocasional
Características de seguridad	Apagachispas, interruptor de parada encendido/apagado, bloqueo del acelerador
Frecuencia de mantenimiento	Filtro de aire cada 10 horas, bujía cada 25 horas

Preguntas frecuentes - TB51BP TROY-BILT

¿Cuál es la proporción de mezcla de combustible para el Troy-Bilt TB51BP?

Use una proporción de 50:1 de gasolina sin plomo a aceite de 2 tiempos. La unidad viene con un envase de 2.6 oz. (77 ml) de aceite para 1 galón de gasolina.

¿Cómo arranco el soplador de hojas TB51BP?

Cebe el bulbo 10 veces, coloque el estrangulador en la Posición 1 (arranque), mueva el control de crucero a ALTO, tire de la cuerda de arranque 5 veces, luego mueva el estrangulador a la Posición 2 (funcionamiento) y tire hasta que el motor arranque. Deje calentar 60 segundos.

¿Qué debo hacer si el motor no arranca?

Verifique el nivel de combustible, asegúrese de que el bulbo de cebado esté presionado, o si está ahogado, mueva el estrangulador a funcionamiento y tire de la cuerda. También revise si hay combustible viejo (>30 días) o una bujía sucia.

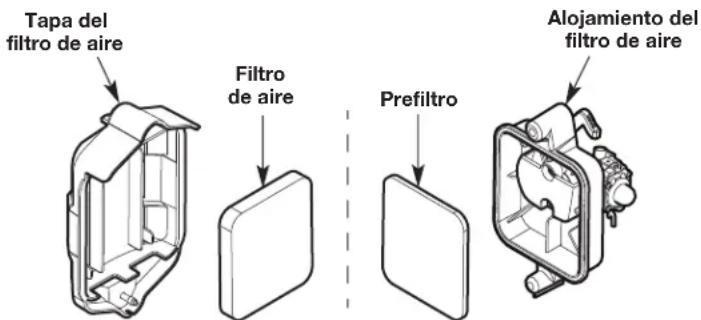

¿Con qué frecuencia debo limpiar el filtro de aire?

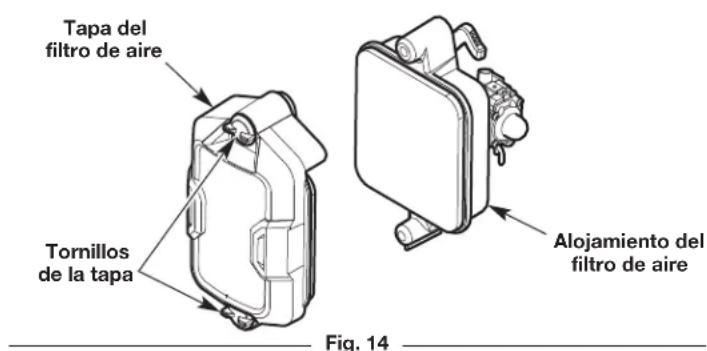

Limpie y vuelva a engrasar el filtro de aire cada 10 horas de funcionamiento. Reemplace el prefiltro cada 25 horas.

¿Qué bujía usa el TB51BP?

Usa una bujía Champion RDJ8J o equivalente. La separación del electrodo debe ajustarse a 0.025 pulg. (0.635 mm).

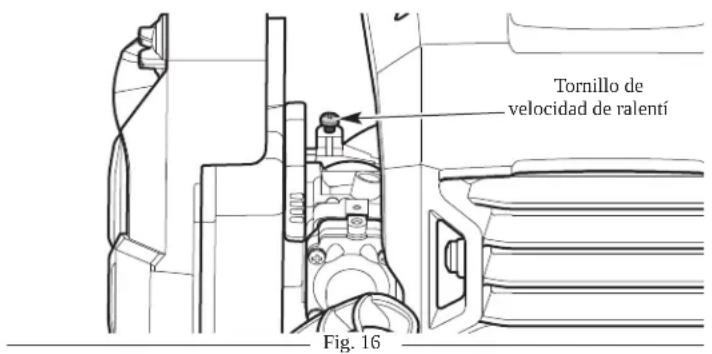

¿Cómo ajusto la velocidad de ralentí?

Arranque el motor, mueva el control de crucero a BAJO, luego gire el tornillo de velocidad de ralentí en el sentido de las agujas del reloj en giros de 1/8 hasta que el motor funcione en ralentí de manera suave.

¿Qué precauciones de seguridad debo tomar al operar?

Use siempre protección para los ojos y oídos, guantes y botas resistentes. Mantenga a los espectadores al menos a 50 pies de distancia. Nunca opere en interiores y evite apuntar el soplador hacia personas o animales.

¿Cómo guardo la unidad durante largos períodos?

Drene el combustible, haga funcionar el motor hasta que se pare, retire la bujía y agregue 5 gotas de aceite en el cilindro, tire de la cuerda de arranque para distribuir, luego almacene en un lugar seco fuera del alcance de los niños.

¿Cuál es el período de garantía para el TB51BP?

Troy-Bilt ofrece una garantía limitada de 3 años para uso residencial y 90 días para uso comercial. La garantía cubre defectos de material y mano de obra.

¿Puedo usar combustible E85 en este soplador?

No. El combustible que contenga más del 10% de etanol (como E85) dañará el motor y anulará la garantía. Use solo gasolina sin plomo con hasta un 10% de etanol.

MANUAL DE USUARIO TB51BP TROY-BILT

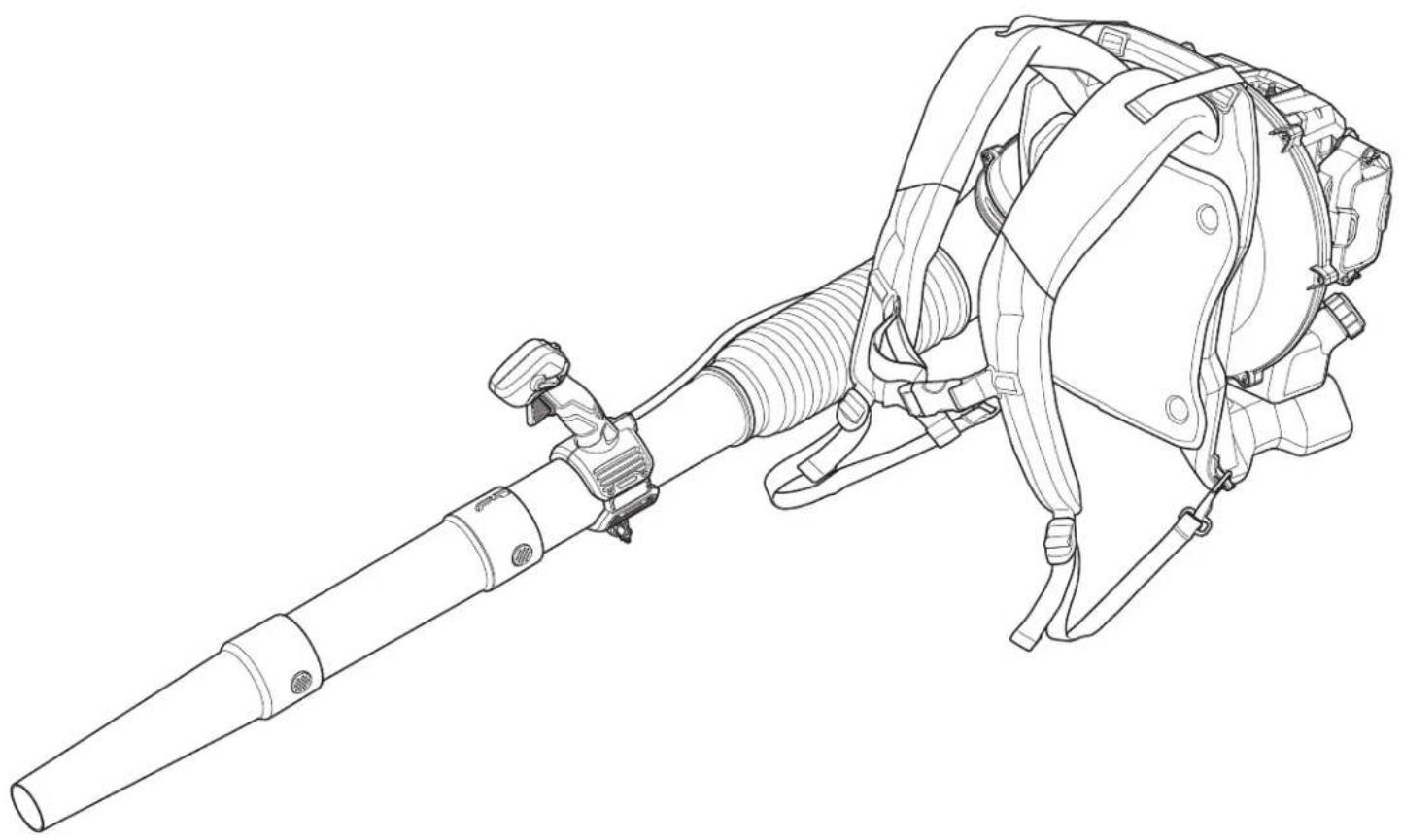

Sopladora mochila de 2 tiempos

IMPORTANTE: Lea este manual por completo antes de utilizar este producto. Siga todas las instrucciones.

ÍNDICE

Servicio .....22

Seguridad .....22

Conozca su unidad .....26

Especificaciones .....26

Ensamblaje .....27

Aceite y combustible .....29

Arranque y parada ....30

Operación ....31

Mantenimiento .....33

Limpieza y almacenamiento .....35

Solución de problemas ....36

Garantía....37

Toda la información, las ilustraciones y las especificaciones contenidas en este manual se basan en la información más reciente disponible en el momento de impresión del manual. Nos reservamos el derecho de hacer cambios en cualquier momento sin aviso previo. El producto puede variar ligeramente de las ilustraciones contenidas en este manual.

Copyright © 2020 MTD SOUTHWEST INC. Todos los derechos reservados.

SERVICIO

NO DEVUELVA ESTA UNIDAD AL VENDEDOR. PARA SOLICITAR SERVICIO POR GARANTÍA, DEBERÁ PRESENTAR EL COMPROBANTE DE COMPRA.

Para obtener ayuda en relación con el montaje, el funcionamiento o el mantenimiento de la unidad, llame al 1-800-828-5500 (en los Estados Unidos) o al 1-800-668-1238 (en Canadá). Se puede encontrar información adicional en www.troybilt.com (en los Estados Unidos) o www.troybilt.ca (en Canadá).

El servicio de la garantía está disponible a través de su distribuidor local de servicio autorizado. Para ubicar un Centro de servicio de reparaciones en su zona, visite nuestro sitio web o llame al número que aparece arriba. La reparación y el mantenimiento de la presente unidad, tanto dentro del período de la garantía como después de él, sólo deben realizarlos un centro de servicio autorizado. Cuando vaya a dar mantenimiento al equipo, utilice solo piezas de repuesto idénticas.

Registre su producto en www.troybilt.com (EE.UU.) o www.troybilt.ca (Canadá) para tener piezas, manuales del propietario e información sobre la garantía, en cualquier momento.

SEGURIDAD

El objetivo de los símbolos de seguridad es dirigir su atención hacia posibles peligros. Los símbolos de seguridad, así como sus explicaciones, necesitan su atención y comprensión completas. Las advertencias de seguridad no eliminan por sí mismas ningún peligro. Las instrucciones o advertencias que contienen no reemplazan a las medidas adecuadas de prevención de accidentes.

SÍMBOLO SIGNIFICADO

PELIGRO: Indica un peligro EXTREMO.

Si no se respeta un símbolo de seguridad de PELIGRO usted mismo u otras personas sufrirán lesiones graves o la muerte.

ADVERTENCIA: Indica un peligro GRAVE.

Si no se respeta un símbolo de ADVERTENCIA de seguridad usted mismo u otras personas PUEDEN sufrir lesiones graves.

PRECAUCIÓN: Indica un peligro de GRAVEDAD MODERADA.

Si no se respeta un símbolo de seguridad de PRECAUCIÓN usted mismo u otras personas PUEDEN sufrir lesiones o se PUEDEN producir daños materiales.

NOTA: Proporciona información o instrucciones de vital importancia para el funcionamiento o el mantenimiento del equipo.

NOTA SOBRE EL AMORTIGUADOR DE CHISPAS

NOTA: Para usuarios de los territorios de bosques de EE. UU. y de los estados de California, Maine, Oregon y Washington. Todos los territorios de bosques de EE. UU. y los estados de California (Códigos de Recursos Públicos 4442 y 4443), Oregon y Washington exigen por ley, que determinados motores de combustión interna que se operan en zonas cubiertas por malezas de bosque y/o hierbas cuenten con un amortiguador de chispas que se deberá mantener en condiciones de uso adecuadas o que el motor se diseñe, equipe y mantenga para prevenir incendios. Corrobore con las autoridades estatales o locales cuáles son las normativas correspondientes a dichas exigencias. El incumplimiento de dichos requerimientos podría generarle una responsabilidad o una multa. La presente unidad se equipa en la fábrica con un amortiguador de chispas. Si requiere reemplazo, póngase en contacto con su representante local de servicio para instalar el conjunto de silenciador adecuado.

ADVERTENCIA: Este producto puede exponerlo a productos químicos, incluidos gases de escape del motor, indicados por el estado de California como causantes de cáncer, y monóxido de carbono, indicado por el estado de California como causante de defectos de nacimiento u otros daños reproductivos. Para obtener más información, visite: www.P65Warnings.ca.gov.

Lea el manual del operador y siga todas las advertencias e instrucciones de seguridad. Si no lo hace, el operador y/o los observadores pueden sufrir lesiones graves.

- INSTRUCCIONES DE SEGURIDAD IMPORTANTES •

LEA TODAS LAS INSTRUCCIONES ANTES DE USAR LA UNIDAD

ADVERTENCIA: Se deben respetar todas las instrucciones de seguridad al usar la unidad. Por favor, lea estas instrucciones antes de utilizar la unidad para garantizar la seguridad del operador y los observadores. Por favor, guarde estas instrucciones para su uso posterior.

• Lea las instrucciones con atención. Debe familiarizarse con los controles y con el uso apropiado de la unidad. Sepa cómo detener la unidad y desconectar los controles rápidamente.
• Manténgase alerta. No opere esta unidad si está cansado, enfermo o bajo la influencia de alcohol, drogas o medicamentos.
• Nunca permita a los niños operar la unidad. Los adolescentes deben ser entrenados, acompañados y supervisados por un adulto. Nunca permita a los adultos operar la unidad sin las instrucciones adecuadas.
• Se deben instalar correctamente todos los protectores y accesorios de seguridad antes de operar la unidad.
• Inspeccione la unidad antes de usarla. Verifique si hay piezas dañadas. Compruebe si hay pérdidas de combustible. Compruebe que todas las piezas funcionen correctamente. Compruebe que todas las sujeciones estén en su lugar y bien ajustadas. Compruebe que todas las piezas móviles queden adecuadamente alineadas y no se atasquen. Reemplace las piezas que estén agrietadas, astilladas o dañadas de cualquier manera. Haga reparar o reemplazar por un centro de servicio técnico autorizado todas las piezas que estén dañadas o que no funcionen adecuadamente. No utilice la unidad si hay piezas sueltas o dañadas.
• Tenga en cuenta el riesgo de lesiones en la cabeza, las manos y los pies.
• Inspeccione el área con atención antes de arrancar la unidad. Extraiga las rocas, los vidrios rotos, los clavos, los cables, cordeles y demás objetos que podrían ser arrojados o enredarse en la unidad.
• Despeje la zona de niños, observadores y mascotas; manténgalos fuera de un radio de 50 pies (15 m), como mínimo. Incluso a esa distancia, sigue el riesgo de ser alcanzados por los objetos arrojados por el aire. Sugiérales a los observadores que usen protección ocular. Si alguien se le aproxima, detenga la unidad de inmediato.
• Apriete el control del acelerador y verifique que vuelva automáticamente a la posición de ralentí. Realice todos los ajustes o las reparaciones antes de usar la unidad.
• No cambie la configuración del regulador del motor ni acelere demasiado el motor.
• Esta unidad está diseñada para uso ocasional, para el hogar únicamente.

ADVERTENCIAS DE SEGURIDAD PARA LAS UNIDADES A GASOLINA

ADVERTENCIA: La gasolina es sumamente inflamable y sus vapores pueden explotar si se encienden. Adopte las siguientes precauciones:

• Almacene el combustible únicamente en recipientes diseñados específicamente y aprobados para el almacenamiento de dichos materiales.
• Detenga siempre el motor y déjelo enfriar antes de llenar el depósito. Nunca retire la tapa del depósito de combustible ni agregue combustible cuando el motor esté caliente. Afloje siempre lentamente la tapa del depósito de combustible para descargar la presión que haya en el depósito antes de recargar combustible.
• Mezcle y agregue siempre combustible en una zona al aire libre, limpia y bien ventilada, en la que no haya chispas ni llamas. NO fume.
• Nunca opere la unidad si la tapa del combustible no está bien sujeta en su lugar.
• Evite que se genere una fuente de encendido para el combustible derramado. Limpie de inmediato el combustible derramado de la unidad, antes de encenderla. Mueva la unidad al menos 30 pies (9.1m) de la fuente de combustible y del sitio antes de arrancar el motor. NO fume.
• Nunca arranque ni use la unidad dentro de una habitación o de una construcción cerrada. La inhalación de humos de escape puede ser mortal. Opere esta unidad únicamente en una zona bien ventilada, al aire libre.

DURANTE LA OPERACIÓN

• Utilice anteojos o antiparras de seguridad que cumplan con las normas ANSI / ISEA Z87.1 vigentes y que tengan la identificación correspondiente. Utilice una protección auditiva al operar esta unidad. Utilice una máscara facial o para polvos si la máquina levanta polvo durante su funcionamiento.
• Use pantalones largos y gruesos, botas, guantes y camisa de mangas largas. No use ropa holgada, alhajas, pantalones cortos, sandalias ni ande descalzo. Sujétese el cabello a nivel de los hombros.
• Use la unidad solamente con luz de día o con una buena luz artificial.
• Evite arranques accidentales. Permanezca en la posición de arranque siempre que tire de la cuerda de arranque. El operador y la unidad deben estar en una posición estable durante el arranque. Consulte Arranque y Parada.
• Utilice la herramienta apropiada. Use esta herramienta sólo para el propósito para el que fue diseñada. Sólo use la unidad como se indica en este manual.
• Sostenga siempre firmemente la unidad con ambas manos durante la operación.
• No se extienda demasiado. Siempre debe estar bien afirmado y mantener el equilibrio adecuado. Tenga cuidado al trabajar sobre escalinatas, cuestas empinadas o pendientes. Para evitar lesiones graves, no haga funcionar la unidad desde una escalera de mano o un techo.
• Mantenga las manos, el rostro y los pies alejados de todas las piezas móviles. No toque ni intente detener las piezas móviles.

• No toque el motor ni el silenciador. Estas partes se ponen extremadamente calientes por el funcionamiento, incluso después de que se apaga la unidad.

• No opere la unidad a una velocidad mayor a la necesaria para la tarea. No haga funcionar la unidad a alta velocidad cuando no está en uso.

• No exija demasiado a la unidad. Si se usa a la velocidad para la que fue diseñada, realizará un trabajo más eficiente y seguro.
• Apague siempre la unidad cuando la operación se demora o cuando la traslada de un lugar a otro. Compruebe que todas las piezas móviles se detengan completamente.
• Antes de apoyar la unidad, siempre asegúrese de que el motor esté apagado y que todas las piezas móviles se hayan detenido.
• Si la unidad golpea o se engancha en un objeto extraño, detenga la unidad inmediatamente. Verifique si está dañada. Si hay daño, no vuelva a arrancar o hacer funcionar la unidad hasta hacerlo arreglar. No utilice la unidad si hay piezas sueltas o dañadas.
• Apague el motor y desconecte la bujía para realizar tareas de mantenimiento o reparación.
• Use sólo piezas de reemplazo y accesorios del fabricante del equipo original (OEM) para esta unidad. Los puede adquirir al distribuidor de servicio autorizado. Si usa cualquier otra pieza o accesorio, el usuario podría lesionarse gravemente o la unidad podría dañarse y se anularía la garantía.
• Mantenga limpia la unidad. Quite con cuidado cualquier resto de vegetación u otros residuos que puedan bloquear las piezas móviles.
• A fin de reducir el riesgo de incendio, reemplace el silenciador y el amortiguador de chispas si están averiados. Mantenga el motor y el silenciador libres de hierbas, hojas y de la acumulación excesiva de grasa o de carbono.
• Si la unidad comienza a vibrar en forma anormal, deténgala de inmediato. Inspeccione la unidad para determinar la causa de la vibración. La vibración por lo general indica que hay algún problema.

SEGURIDAD DE LA SOPLADORA

• No inserte nada en los pasos de aire, los tubos o la boquilla de la sopladora. No utilice la unidad si uno de los pasos de aire o tubos está tapado. Mantenga los pasos de aire libres de polvo, pelusa, pelo y cualquier cosa que pueda reducir el flujo de aire.
• No utilice la unidad si no están bien colocados los tubos de la sopladora.
• No use la unidad para rociar líquidos, especialmente líquidos inflamables o combustibles, como la gasolina. No use la unidad en lugares donde esos líquidos están presentes.
• No use la unidad para rociar sustancias químicas, fertilizantes u otras substancias que puedan contener materiales tóxicos.
• No apoye la unidad sobre ninguna superficie mientras está funcionando. La toma de aire puede levantar residuos y expulsarlos por el escape, dañando la unidad u otros bienes o causando lesiones graves a los observadores o al operador.
• Durante la operación, no apunte nunca la unidad en dirección a las personas, animales, ventanas o automóviles. Dirija siempre los residuos soplados lejos de las personas, animales, ventanas y automóviles.
• Tenga aún más cuidado al soplar residuos cerca de objetos sólidos como árboles, muros, vallas, etc. Siempre que pueda, sople en dirección opuesta a esos objetos y no hacia ellos.
• Tenga cuidado cuando trabaja cerca de plantas valiosas. La fuerza del aire soplado puede dañar a las plantas jóvenes.
• No intente nunca destapar una toma de aire mientras la unidad está funcionando.
• Mantenga el cabello, los dedos y otras partes del cuerpo alejados de las piezas móviles y las aberturas.

OTRAS ADVERTENCIAS DE SEGURIDAD

• El mantenimiento de la unidad debe ser minucioso. Siga todas las instrucciones de mantenimiento de este manual.
• No realice ningún procedimiento de mantenimiento que no figure en este manual. Todas las tareas de reparación, con excepción de los procedimientos de mantenimiento que se describen en este manual, deben ser realizados por un distribuidor de servicio autorizado.
• Nunca extraiga, modifique o deje inoperativo ningún dispositivo de seguridad que venga con la unidad.
• Antes de inspeccionar, mantener, limpiar, guardar, transportar o reemplazar alguna de las piezas en la unidad:
• Detenga la unidad. Consulte Arranque y Parada.
• Asegúrese de que se hayan detenido todas las piezas móviles.
• Deje que la unidad se enfríe.
• Desconecte el cable de la bujía.
• Sujete la unidad durante el transporte.
• Nunca almacene la unidad con combustible en el depósito, en el interior de una construcción donde las emanaciones puedan alcanzar una llama abierta (luces piloto, etc.) o chispas (interruptores, motores eléctricos, etc.).
• Almacene la unidad en un lugar seco, asegurada o a una altura que evite que se la use sin autorización o se la dañe. Mantenga la unidad lejos del alcance de los niños.
• Nunca rocíe ni arroje chorros de agua ni de ningún otro líquido a la unidad. Mantenga las manijas secas y limpias (sin residuos, aceite ni grasa). Limpie la unidad luego de cada uso. Consulte Limpieza y almacenamiento. No utilice solventes o detergentes fuertes.
• Guarde estas instrucciones. Consúltelas con frecuencia y úselas para capacitar a otros usuarios. Si le presta esta unidad a otras personas, también debe prestarles estas instrucciones.

GUARDE ESTAS INSTRUCCIONES

- SÍMBOLOS INTERNACIONALES Y DE SEGURIDAD •

Este manual del operador describe símbolos de seguridad e internacionales, así como pictogramas, que pueden aparecer en este producto. Lea el manual del operador para obtener información completa sobre seguridad, montaje, funcionamiento, mantenimiento y reparaciones.

SÍMBOLO SIGNIFICADO SÍMBOLO SIGNIFICADO

	• SÍMBOLO DE ALERTA DE SEGURIDAD Indica peligro, advertencia o precaución. Puede utilizarse junto con otros símbolos o pictogramas.
	• LEA EL MANUAL DEL OPERADOR ADVERTENCIA: Lea el (los) manual(es) del operador y cumpla todas las advertencias e instrucciones de seguridad. Si no lo hace, el operador y/o los observadores pueden sufrir lesiones graves.
	• UTILICE PROTECCIÓN OCULAR Y AUDITIVA ADVERTENCIA: Los objetos que son arrojados por el aire y los ruidos fuertes pueden provocar graves lesiones oculares y pérdidas de audición. Cuando opere esta unidad, utilice protección ocular que cumpla con las normas ANSI / ISEA Z87.1 vigentes y protectores auditivos. Utilice una máscara que cubra todo el rostro si es necesario.
	• UTILICE PROTECCIÓN DE PIES Siempre utilice calzado reforzado, antideslizante, cuando haga funcionar esta unidad.
	• UTILICE PROTECCIÓN DE MANOS Siempre utilice guantes reforzados, antideslizantes, cuando manipule esta unidad.
	• COMBUSTIBLE SIN PLOMO Utilice siempre combustible limpio, nuevo y sin plomo.
	• ACEITE Consulte el manual del operador para conocer el tipo adecuado de aceite.
	• NO UTILICE COMBUSTIBLE E85 EN ESTA UNIDAD PRECAUCIÓN: Se ha demostrado que el combustible que contiene más de un 10% de etanol es probable que dañe este motor y anule la garantía.

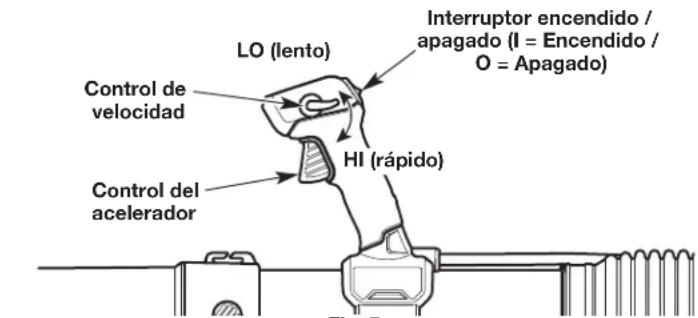

[IMAGE]	APAGADO/ENCENDIDO DE CONTROL DE PARADAENCENDIDO / ARRANQUE / MARCHA
[IMAGE]	APAGADO/ENCENDIDO DE CONTROL DE PARADAAPAGADO o PARADA
	BULBO DEL CEBADORPresione por completo el bulbo del cebador lentamente 10 veces.

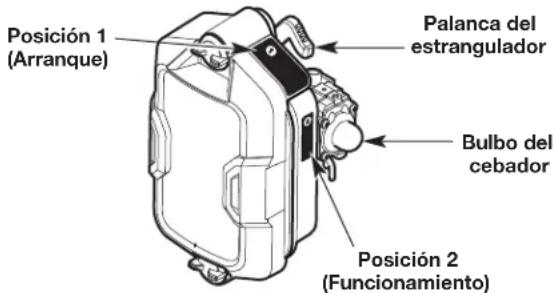

[IMAGE]	CONTROL DEL ESTRANGULADOR1. Posición ARRANQUE2. Posición FUNCIONAMIENTO
	LOS OBJETOS ARROJADOS PUEDEN PROVOCAR LESIONES GRAVESADVERTENCIA:Es posible que se arrojen objetos pequeños por el aire a alta velocidad, lo cual puede provocar lesiones.
	MANTENGA ALEJADOS A LOS OBSERVADORESADVERTENCIA:Mantenga a todos los observadores, especialmente a los niños y las mascotas, al menos a 50 pies (15 m) de la zona de trabajo.
	SUPERFICIE CALIENTEADVERTENCIA:No toque el silenciador o el cilindro cuando estén calientes. Puede quemarse. Estas piezas se calientan extremadamente durante el funcionamiento. Una vez apagadas, continúan calientes durante un período breve.
[IMAGE]	SOPLADORAS – LAS CUCHILLAS DEL ROTOR EN MOVIMIENTO PUEDEN OCASIONAR LESIONES GRAVESADVERTENCIA:Detenga la unidad y deje que el rotor pare antes de cambiar los tubos, limpiar o realizar cualquier mantenimiento. Mantenga las manos y los pies alejados de las partes móviles.

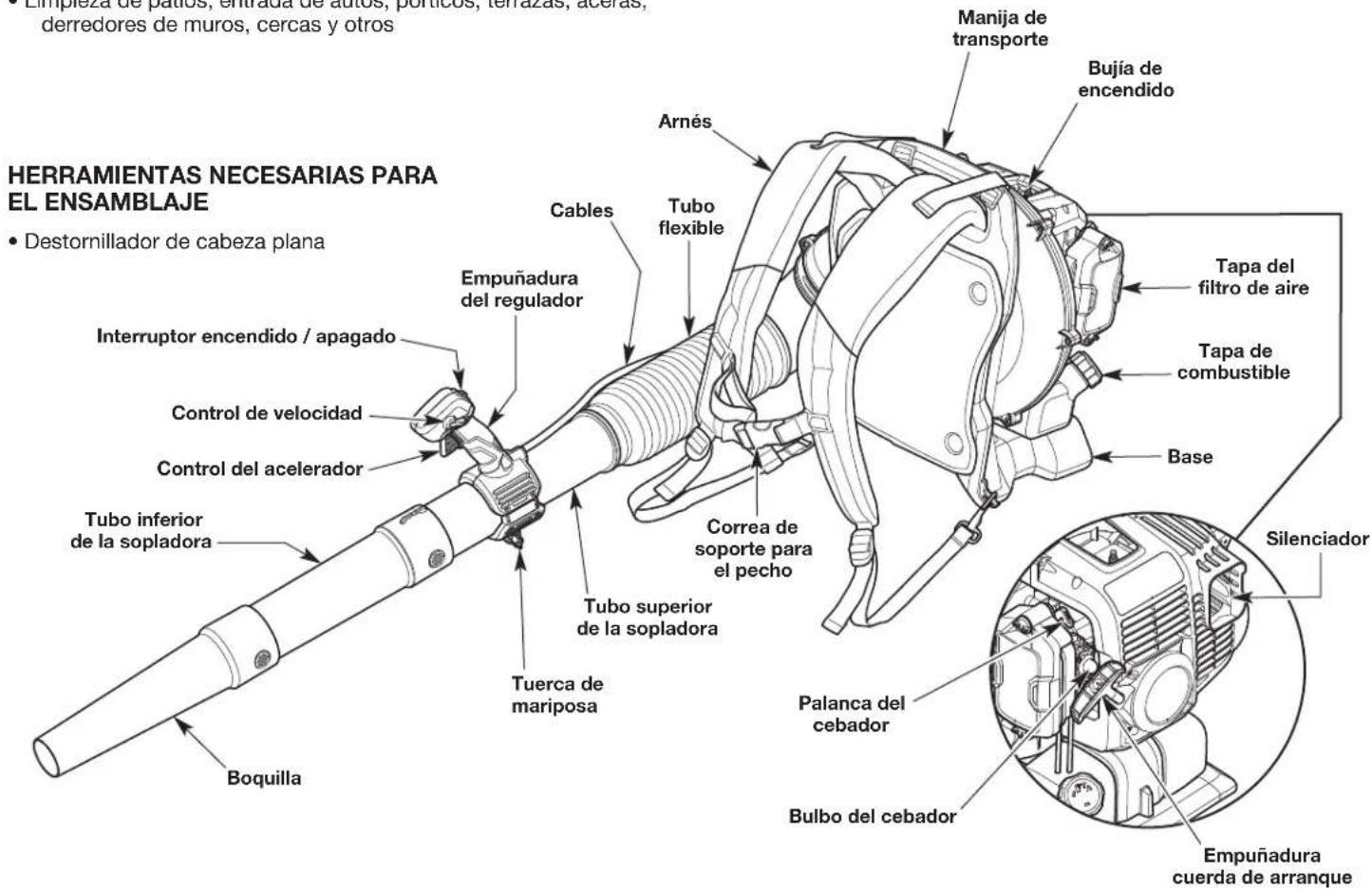

CONOZCA SU UNIDAD

APLICACIONES

- Limpieza de patios, entrada de autos, pórticos, terrazas, aceras, derredores de muros, cercas y otros

ESPECIFICACIONES\*

Tipo de motor ...... Refrigerado por aire, de 2 ciclos

Desplazamiento 51 cc (3.11 pulgadas cúbicas)

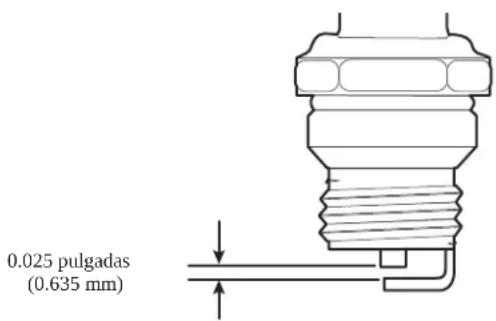

Separación de las bujías 0.025 pulgadas (0.635 mm)

Bujía de encendido .... Champion® RDJ8J o bujía equivalente

Lubricación .... Mezcla de combustible y aceite

Relación combustible/aceite 50:1

Capacidad del depósito de combustible 46 onzas (1360 ml)

Peso aproximado de la unidad (sin combustible) 19.5 - 20.5 libras. (8.9 - 9.3 kg)

Volumen de aire** (medido en: tubo superior o tubo inferior / boquilla). 620 / 385 pies ^3 /min (17 / 11 m ^3 /min)

Velocidad de aire (Pico)** (medido en: tubo superior / tubo inferior / boquilla) 130 / 125 / 220 mph (209 / 201 / 354 km/h)

Velocidad de aire (Promedio)** (medido en: tubo superior o tubo inferior / boquilla)....105 / 180 mph (169 / 290 km/h)

* Todas las especificaciones están basadas se basan en la información más reciente sobre el producto disponible al momento de la impresión. Nos reservamos el derecho a realizar cambios en cualquier momento sin previo aviso.

** Medición conforme a la norma ANSI B175.2.

ENSAMBLAJE

ADVERTENCIA: A fin de evitar lesiones personales graves y daños a la unidad, apáguela antes de extraer o instalar los tubos del soplador o la boquilla.

ADVERTENCIA: Para evitar lesiones personales graves, nunca opere la unidad sin el tubo soplador superior firmemente instalado.

PROCEDIMIENTO PARA EL MONTAJE DE LA UNIDAD

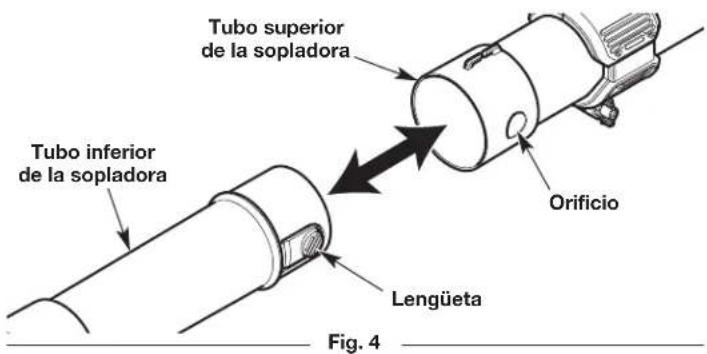

• Instale siempre el tubo superior de la sopladora.

• El tubo inferior y la boquilla son opcionales.

• Use el tubo inferior de la sopladora para la mayoría de las operaciones.

• Use únicamente la boquilla para concentrar e intensificar el flujo de aire cuando sea necesario.

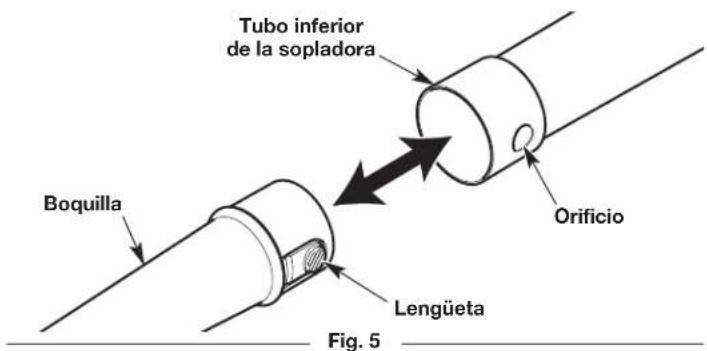

• La boquilla puede instalarse en el tubo superior o el tubo inferior de la sopladora.

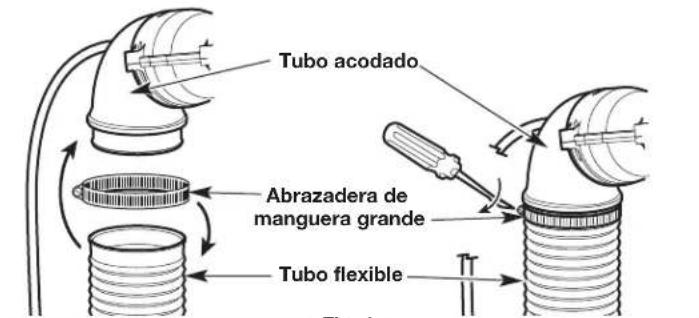

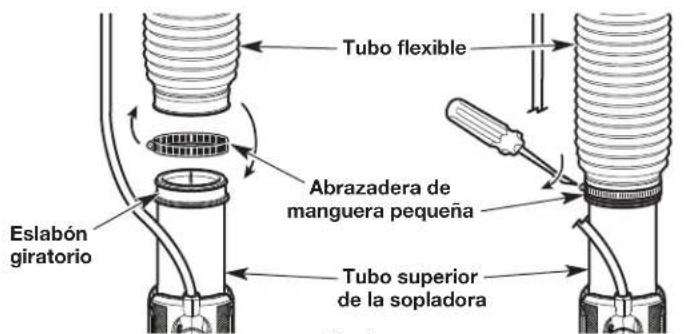

Instalación del tubo flexible

1. Coloque la unidad sobre una superficie plana y nivelada.
2. Coloque la abrazadera de manguera grande alrededor del extremo grande del tubo flexible (Fig. 1).
3. Pase el tubo flexible y la abrazadera de la manguera por encima del tubo acodado (Fig. 1).
4. Apriete el tornillo situado en la abrazadera de la manguera con un destornillador plano (Fig. 1).

Instalación del tubo superior de la sopladora

1. Coloque la unidad sobre una superficie plana y nivelada.
2. Coloque la abrazadera de manguera pequeña alrededor del extremo pequeño del tubo flexible (Fig. 2).
3. Pase el tubo flexible y la abrazadera de la manguera por encima del extremo superior del tubo superior de la sopladora (Fig. 2).
4. Apriete el tornillo situado en la abrazadera de la manguera con un destornillador plano (Fig. 2).

NOTE: En el tubo superior de la sopladora viene preinstalado un eslabón giratorio. No quite el eslabón giratorio (Fig. 2).

NOTE: Mantenga los cables derechos. Asegúrese de que los cables no queden envueltos alrededor del tubo flexible (Fig. 3).

Fig. 1

Fig. 2

Fig. 3

Instalación del tubo inferior de la sopladora

1. Coloque la unidad sobre una superficie plana y nivelada.
2. Se debe alinear la lengüeta del tubo inferior de la sopladora con el orificio del tubo superior de la sopladora (Fig. 4).
3. Oprima el tubo inferior de la sopladora para que entre en el tubo superior de la sopladora hasta que la lengüeta se trabefirmemente en el orificio (Fig. 4).

Instalación de la boquilla

1. Coloque la unidad sobre una superficie plana y nivelada.
2. Se debe alinear la lengüeta de la boquilla con el orificio del tubo inferior de la sopladora (Fig. 5).
3. Oprima la boquilla para que entre en el tubo inferior de la sopladora hasta que la lengüeta se trabe firmemente en el orificio (Fig. 5).

Extracción del tubo inferior de la sopladora

1. Coloque la unidad sobre una superficie plana y nivelada.
2. Oprima firmemente la lengüeta del tubo inferior de la sopladora hacia adentro y tire del tubo para sacarlo del tubo superior de la sopladora (Fig. 4).

Extracción de la boquilla

1. Oprima firmemente la lengüeta de la boquilla hacia adentro y tire la boquilla para sacarlo del tubo inferior de la sopladora (Fig. 5).

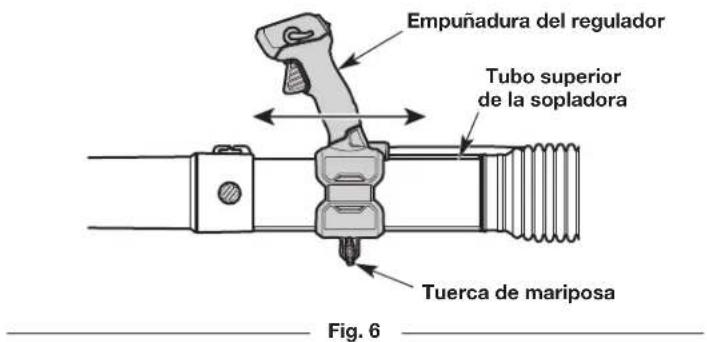

Ajuste de la empuñadura del regulador

1. Coloque la unidad sobre su espalda (Fig. 13).
2. Para aflojar la empuñadura del regulador, gire la tuerca de mariposa en sentido contrario a las agujas del reloj (Fig. 6).
3. Mueva la empuñadura del regulador a un lugar en el tubo superior de la sopladora que le sea cómodo a usted (Fig. 6).
4. Para ajustar bien la empuñadura del regulador, gire la tuerca de mariposa en sentido de las agujas del reloj. No opere la unidad con la empuñadura del regulador suelta.
5. Saque la unidad de su espalda.

ACEITE Y COMBUSTIBLE

INSTRUCCIONES PARA LA MEZCLA DEL ACEITE Y EL COMBUSTIBLE

El uso de combustible viejo y/o mal mezclado es la causa más frecuente de los problemas de rendimiento. Sólo se debe utilizar gasolina nueva, limpia y sin plomo. Siga atentamente las instrucciones para que la mezcla de gasolina/aceite sea adecuada.

Definición de combustibles mezclados

Actualmente los combustibles con frecuencia son una mezcla de gasolina y oxigenatos como etanol, metanol o éter (éter metílico terciario-butilico, MTBE). Los combustibles con mezcla de alcohol absorben el agua. Con tan solo un 1% de agua en el combustible es posible que el combustible y el aceite se separen, formando ácidos cuando se almacenan. SIEMPRE debe usar combustible nuevo (con menos de 30 días de antigüedad).

NOTA: Deseche el combustible usado de acuerdo con las normativas federales, estatales y locales.

Uso de combustibles mezclados

Si utiliza un combustible mezclado:

• Utilice siempre la mezcla de combustible nueva según se explica en este manual del operador
• Use un aditivo para combustible
• Agite siempre la mezcla de combustible antes de recargar combustible en la unidad

PRECAUCIÓN: NO UTILICE COMBUSTIBLE E85 EN ESTA UNIDAD. Se ha demostrado que el combustible que contiene más de un 10% de etanol es probable que dañe este motor y anule la garantía.

Uso de aditivos para el combustible

El recipiente de aceite de 2 ciclos que se suministra con esta unidad contiene un aditivo para combustible que ayuda a inhibir la corrosión y minimiza la formación de depósitos de goma. Utilice siempre la marca de aceite de 2 ciclos que vino con esta unidad. Si no está disponible, utilice un aceite de 2 ciclos que esté diseñado para motores enfriados por aire y mézclelo con un aditivo para combustible. Agregue 0.8 onzas (23 ml) de aditivo para combustible por galón de combustible según las instrucciones del recipiente. NUNCA agregue aditivos para el combustible directamente al depósito de combustible de la unidad.

Mezcla del combustible

NOTA: La presente unidad viene con un recipiente de 2.6 onzas (77 ml) de aceite de 2 ciclos. Para obtener la mezcla de combustible correcta que se describe a continuación, vierta todo el recipiente dentro de un galón de gasolina sin plomo.

PRECAUCIÓN: Para el funcionamiento correcto del motor y la máxima confiabilidad, preste mucha atención y siga estrictamente las instrucciones para la mezcla de la gasolina y el aceite que figuran en el recipiente de aceite de 2 ciclos. El uso de combustible que se mezcló incorrectamente puede dañar gravemente el motor.

Mezcle completamente la proporción adecuada de gasolina sin plomo con el aceite para motor de 2 ciclos. No los mezcle directamente en el depósito de combustible de la unidad. Use una lata de combustible separada. Utilice una proporción de 50:1 de gasolina/aceite. Consulte la tabla a continuación para conocer las proporciones específicas para mezclar la gasolina y el aceite.

Gasolina sin plomo	Aceite de 2 ciclos
1 galón EE. UU.(3.8 litros)	2.6 onzas líquidas(77 ml)
1 liter 20 ml

PROPORCIÓN DE LA MEZCLA - 50:1

CARGA DE COMBUSTIBLE EN LA UNIDAD

ADVERTENCIA: La gasolina es extremadamente inflamable. Los vapores encendidos pueden explotar. Detenga siempre el motor y déjelo enfriar antes de llenar el depósito de combustible. No fume mientras llena el depósito. Mantenga las chispas y llamas abiertas a una distancia de la zona.

ADVERTENCIA: Retire la tapa del combustible lentamente a fin de evitar lesiones ocasionadas por salpicaduras de combustible. Nunca opere la unidad si la tapa del combustible no está bien sujeta en su lugar.

ADVERTENCIA: Agregue combustible en una zona al aire libre, limpia y bien ventilada. Limpie de inmediato la gasolina que se haya derramado. Evite que se genere una fuente de encendido para el combustible derramado. No arranque el motor hasta que se hayan disipado los vapores del combustible.

1. Ubique la unidad con la tapa del combustible orientada hacia arriba.
2. Extraiga lentamente la tapa de combustible.
3. Ubique el pico del recipiente de combustible dentro del orificio de llenado del depósito de combustible y llene el depósito.

NOTA: No llene en exceso el depósito de combustible.

1. Limpie el combustible que se pueda haber derramado.
2. Vuelva a colocar la tapa del combustible.
3. Mueva la unidad al menos 30 pies (9.1m) del recipiente de combustible y del sitio de carga de combustible antes de arrancar el motor.

ARRANQUE Y PARADA

ADVERTENCIA: Opere esta unidad únicamente en una zona bien ventilada, al aire libre. Los humos de escape de monóxido de carbono pueden ser mortales en un lugar cerrado.

ADVERTENCIA: Se debe evitar arrancar accidentalmente la unidad. A fin de evitar que se produzcan lesiones graves, el operador y la unidad deben estar en una posición estable cuando se jala la cuerda de arranque (Fig. 9).

ADVERTENCIA: Al encender la unidad, asegúrese de que el tubo de la sopladora o la boquilla no esté orientada a personas, animales, ventanas, automóviles o residuos sueltos.

Fig. 7

INSTRUCCIONES DE ARRANQUE

NOTA: No es necesario encender la unidad. El interruptor de encendido/apagado está en la posición Encendido (1) en todo momento (Fig. 7).

NOTA: Esta unidad incluye un control crucero, que permite al operador mantener la velocidad deseada del motor sin tener que apretar el control del acelerador.

Antes de hacer arrancar la unidad

1. Mezcle gasolina con aceite. Consulte las Instrucciones para la mezcla de aceite y combustible.
2. Cargue el depósito de combustible. Consulte Carga de combustible en la unidad.

Arranque de la unidad

1. Presione y luego suelte el bulbo del cebador lentamente 10 veces (Fig. 8). Si no puede ver combustible en el bulbo del cebador, oprima y suelte el bulbo del cebador hasta que se vea combustible.
2. Coloque la palanca del estrangulador en la Posición 1 (arranque) (Fig. 8).
3. Mueva el control de velocidad a la posición HI (rápido) (Fig. 7).

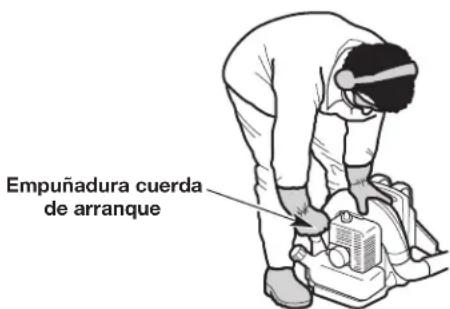

4. Párese en la posición de arranque (Fig. 9).

NOTA: Mantenga el control de velocidad en la posición HI (rápido) durante TODOS los pasos siguientes (Fig. 7).

1. Tire de la cuerda de arranque con un movimiento firme y controlado 5 veces (Fig. 9).
2. Coloque la palanca del estrangulador en la Posición 2 (funcionamiento) (Fig. 8).
3. Tire de la cuerda de arranque con un movimiento controlado y firme hasta que arranque la unidad.
4. Deje que el motor se caliente durante 60 segundos. Se puede usar la unidad durante este período.

NOTA: El motor se calentó adecuadamente cuando acelera sin problemas.

NOTA: Cuando el motor se ha calentado correctamente, el control de velocidad puede ajustarse y el control del regulador se puede usar normalmente.
9. Colóquese el arnés. Consulte la sección Cómo utilizar el arnés.
SI... el motor no funciona de manera uniforme, regrese la palanca del estrangulador a la Posición 2 (funcionamiento) (Fig. 8) y siga calentándolo.
SI... el motor no arranca luego de tirar de la cuerda del arranque 10 veces, repita el procedimiento de arranque.

Fig. 8

Fig. 9
Posición de arranque

SI... el motor no arranca al cabo de algunos intentos: Coloque la palanca del estrangulador en la Posición 2 (funcionamiento). Mueva el control de crucero a la posición HI (rápido). Tire de la cuerda de arranque con un movimiento controlado y firme hasta que arranque la unidad.
SI... el motor ya está caliente: Mueva el control de velocidad crucero a la posición LO (lento). Mueva la palanca del estrangulador a la Posición 2 (funcionamiento). Tire de la cuerda de arranque con un movimiento controlado y firme hasta que arranque la unidad. Si la unidad no arranca después de 5 tirones, repita las instrucciones de arranque.

INSTRUCCIONES DE PARADA

1. Suelte el control del regulador, o mueva el control de velocidad a la posición LO (lento), y deje que el motor funcione en ralentí.
2. Oprima y mantenga apretado el interruptor de encendido/apagado en la posición Apagado (O) hasta que el motor se pare por completo (Fig. 7).

OPERACIÓN

ADVERTENCIA: Para evitar lesiones personales graves, nunca opere la unidad sin los tubos de la sopladora firmemente instalados.

ADVERTENCIA: Utilice siempre protección ocular, auditiva, de manos, pies y corporal para reducir el riesgo de sufrir lesiones durante la operación de esta unidad. Utilice una máscara facial o para polvos si la máquina levanta polvo durante su funcionamiento. Sujétese el cabello a nivel de los hombros.

CÓMO UTILIZAR EL ARNÉS

Para colocarse la unidad

NOTA: Encienda la unidad antes de colocársela. Consulte la sección Arranque y parada.

1. Póngase los soportes de hombro sobre ambos hombros (Fig. 10). El motor debe quedar bien apoyado contra la espalda del operador.
2. Conecte el pasador de soporte:

- Inserte un extremo del pasador de soporte para el pecho en el otro extremo hasta que quede trabado en su lugar (Fig. 10).

1. Ajuste las correas de los soportes:

2. Tire hacia abajo de las correas de los soportes de hombro para ajustarlos (Fig. 11).

3. Tire de la correa del soporte para el pecho hacia la derecha a fin de ajustar dicho soporte (Fig. 11).

El peso de la unidad debe apoyarse en los hombros por los soportes de hombro (Fig. 10). Ajuste los soportes de hombro y el soporte para el pecho, según sea necesario.

Para sacarse la unidad

1. Afloje las correas de los soportes:

2. Tire hacia arriba de las lengüetas que están en la parte inferior de las hebillas de los soportes de hombro para aflojar dichos soportes (Fig. 12).

3. Tire hacia arriba del pasador de soporte para el pecho para aflojar dicho soporte (Fig. 12).

4. Desconecte los pasadores de soporte:

- Se debe apretar la parte superior e inferior del pasador de soporte para el pecho para desconectar dicho pasador (Fig. 12).

1. Retire la unidad.

Fig. 10

Fig. 11

Fig. 12

CÓMO SOSTENER LA UNIDAD

• Párese en la posición de arranque (Fig. 13). Párese derecho. No se incline sobre el aparato.
• Mantenga los pies alejados y apoyados firmemente sobre el suelo.
• Sostenga la empuñadura del regulador con la mano derecha. Mantenga el brazo derecho ligeramente flexionado.
• Asegúrese de que la unidad esté segura y cómoda sobre la espalda del operador.

RECOMENDACIONES PARA MEJORES RESULTADOS

• Conserve agua utilizando la sopladora en lugar de una manguera para realizar muchas tareas de limpieza en exteriores.
• Opere la unidad sólo en horarios razonables, ni temprano de mañana ni a la noche tarde cuando se puede molestar a la gente. Acate las horas detalladas en las ordenanzas locales. La recomendación usual es de 9:00 am a 5:00 pm, de lunes a sábado.
• Para reducir el nivel de ruido, opere la unidad a la velocidad mínima necesaria para la tarea. Limite el número de equipos de potencia que se utilizan al mismo tiempo.
• Use rastrillos o escobas para aflojar los residuos antes de la operación.
• Cuando hay mucho polvo, humedezca ligeramente las superficies.
• Use el control de velocidad para facilitar la operación continua (Fig. 7).
• Esté atento a los niños, las mascotas, las ventanas abiertas y los autos recién lavados. Sople los residuos lejos de ellos. Nunca debe apuntar la unidad hacia alguien mientras está funcionando.
• Desplace la unidad de un lado al otro con el tubo del soplador varias pulgadas por sobre el suelo. Avance lentamente, manteniendo los desechos acumulados delante del operador.
• Use la boquilla para concentrar el flujo de aire más cerca del terreno.
• Use la boquilla para soplar elementos más pesados, como hojas húmedas o recortes de césped húmedo.
• Use el tubo superior o inferior de la sopladora para soplar elementos más livianos, como hojas secas o recortes de césped seco.
• Instale la boquilla directamente en el tubo superior de la sopladora cuando esté soplando elementos a la altura de la cintura, como cercas o paredes.
• Limpie al terminar la operación. Elimine los residuos correctamente.

MANTENIMIENTO

ADVERTENCIA: A fin de evitar lesiones personales graves, siempre pare el motor y deje que se enfríe antes de limpiar o mantener la unidad. No realice ninguna tarea de limpieza o mantenimiento mientras la unidad esté en funcionamiento. Desconecte el cable de la bujía para evitar que la unidad arranque accidentalmente.

ADVERTENCIA: Utilice vestimenta de protección y respete todas las instrucciones de seguridad para evitar que se produzcan lesiones personales graves.

Realice estos procedimientos de mantenimiento requeridos con la frecuencia establecida en la tabla. Estos procedimientos también deben realizarse como parte de la afinación estacional.

NOTA: Algunos procedimientos de mantenimiento pueden requerir herramientas o habilidades especiales. Si no está seguro acerca de estos procedimientos, lleve la unidad a un distribuidor de servicio autorizado de MTD.

NOTA: Los trabajos de mantenimiento, reemplazo o reparación de los dispositivos y los sistemas de control de emisiones puede realizarlos un distribuidor de servicio autorizado de MTD.

NOTA: Lea la declaración de California/EPA que recibió con la unidad para obtener un listado completo de las condiciones y la cobertura para los dispositivos de control de emisiones, tales como los amortiguadores de chispas, el silenciador, el carburador, etc.

FRECUENCIA MANTENIMIENTO REQUERIDA
Cada 10 horas •	Limpie y vuelva a lubricar el filtro de aire.Consulte Mantenimiento del filtro de aire y reemplazo del prefiltro.
Cada 25 horas •	Controle el estado y la separación de la bujía de encendido. ConsulteMantenimiento de la bujía de encendido.• Reemplace el prefiltro. ConsulteMantenimiento del filtro de aire y reemplazodel prefiltro.

MANTENIMIENTO DEL FILTRO DE AIRE Y REEMPLAZO DEL PREFILTRO

Si no se mantiene el filtro de aire o no se reemplaza el prefiltro se puede obtener un rendimiento insuficiente o se pude dañar el motor de manera permanente. Las averías del motor ocasionadas por un mantenimiento inadecuado del filtro de aire no están cubiertas por la garantía del producto.

Limpieza del filtro de aire

1. Gire los tornillos de la tapa en sentido contrario a las agujas del reloj para aflojar la tapa del filtro de aire (Fig. 14).

2. Deslice la tapa del filtro de aire para sacarla del alojamiento del filtro de aire (Fig. 14).

3. Extraiga el filtro de aire y el prefiltro de su alojamiento (Fig. 15).

4. Lave a mano suavemente el filtro de aire con agua y detergente. Enjuague minuciosamente el filtro de aire y déjelo secar. NO lave el prefiltro.

5. Cubra el filtro de aire con una capa ligera de aceite SAE 30 limpio. NO aplique aceite al prefiltro.

6. Apriete el filtro de aire para distribuir y eliminar el exceso de aceite.

7. Vuelva a instalar el prefiltro en el interior del alojamiento del filtro de aire o reemplácelo (Fig. 15).

8. Coloque el filtro de aire dentro de la cubierta del filtro de aire (Fig. 15).

9. Deslice la tapa del filtro de aire hacia el alojamiento del filtro de aire.

NOTA: Si se opera la unidad sin el filtro de aire, el prefiltro y la cubierta del filtro de aire se ANULARÁ la garantía.

1. Gire los tornillos de la tapa en el sentido de las agujas del reloj para sujetar la tapa del filtro de aire. Para evitar barrer la rosca del tornillo, NO apriete el tornillo de la tapa en exceso.

Fig. 15

AJUSTE DE LA VELOCIDAD DE RALENTÍ

Si el motor no funciona al ralentí correctamente:

1. Arranque el motor. Consulte Arranque y Parada.
2. Mueva el control de velocidad a la posición LO (lento) y deje que el motor funcione en ralentí.

- Si el motor se para, aumente la velocidad de ralentí. Use un destornillador Phillips pequeño para girar el tornillo de velocidad de ralentí en el sentido de las agujas del reloj, 1/8 de giro cada vez hasta que el motor funciona al ralentí de manera uniforme (Fig. 16).

MANTENIMIENTO DE LA BUJÍA

1. Detenga el motor y deje que se enfríe. Sujete con firmeza la funda de la bujía y tire para sacarla de la bujía.
2. Limpie alrededor de la bujía. Retire la bujía de la tapa del cilindro con una llave de cubo de 5/8 pulgadas, girando en sentido contrario a las agujas del reloj.

ADVERTENCIA: No limpie de forma abrasiva ni raspe o limpie los electrodos de las bujías. La presencia de polvo abrasivo en el motor podría dañar el cilindro.

1. Inspeccione la bujía. Si la bujía está agrietada, averiada o sucia, reemplácela por una pieza de reemplazo n.° 794-00046, una Champion RDJ8J o una bujía equivalente.
2. Use un calibrador de separación para ajustar una separación de aire de 0.025 pulgadas (0.635 mm) (Fig. 17).
3. Instale la bujía dentro de la tapa del cilindro. Apriete la bujía con una llave de cubo de 5/8 pulgadas, girando en el sentido de las agujas del reloj hasta que quede ajustada.

NOTA: Si se usa una llave de par, apriete hasta:

110-120 pulgada•libra (12.3-13.5 N•m). No ajuste demasiado.

1. Vuelva a colocar la funda de la bujía.

Fig. 17

LIMPIEZA Y ALMACENAMIENTO

LIMPIEZA

ADVERTENCIA: A fin de evitar lesiones personales graves, siempre pare el motor y deje que se enfríe antes de limpiar o mantener la unidad.

Use un cepillo pequeño para limpiar el exterior de la unidad. No utilice detergentes fuertes. Los productos de limpieza para el hogar que contienen aceites aromáticos como pino y limón, y los disolventes como el queroseno, pueden dañar el plástico. Limpie todo rastro de humedad con una tela suave.

ALMACENAMIENTO

• Nunca almacene la unidad con combustible en lugares donde las emanaciones pueden alcanzar llamas abiertas o chispas.
• Deje que se enfríe el motor antes de almacenar la unidad.
• Trabe la unidad para evitar que se la utilice sin permiso o que se provoquen daños.
• Almacene la unidad en una zona seca y bien ventilada.
• Almacene la unidad lejos del alcance de los niños.

Almacenamiento a largo plazo

1. Retire la tapa de combustible, incline la unidad y drene el combustible en un recipiente aprobado. Vuelva a colocar la tapa del combustible.
2. Arranque el motor y déjelo correr hasta que se detenga. Esto asegura que todo el combustible se haya drenado del carburador.
3. Deje que el motor se enfríe. Quítele la bujía y eche 5 gotas de cualquier aceite de motor de 2 tiempos de alta calidad en el cilindro. Jale la cuerda de arranque para distribuir el aceite. Coloque nuevamente la bujía.
4. Limpie minuciosamente la unidad e inspeccione si hay alguna pieza suelta o dañada. Repare o reemplace las piezas dañadas y ajuste los tornillos, tuercas o pernos que estén flojos.

Preparación de la unidad para su uso luego del almacenamiento a largo plazo

1. Retire la bujía de encendido. Incline la unidad para drenar todo el aceite del cilindro en un recipiente adecuado. Coloque nuevamente la bujía.

NOTA: No use combustible que haya estado guardado durante más de 30 días. Deseche el combustible viejo y aceite de acuerdo con las normativas federales, estatales y locales.

SOLUCIÓN DE PROBLEMAS

PROBLEMA SOLUCIÓN
EL MOTOR NO ARRANCA
El depósito de combustible está vacío	Llene el depósito de combustible con combustible que se haya mezclado adecuadamente
El bulbo del cebador no se presionó lo suficiente	Oprima el bulbo del cebador 10 veces o hasta que se vea combustible
El motor se ahoga	Mueva el control de velocidad crucero a la posición HI (alta) y la palanca del estrangulador a la Posición 2 (funcionamiento) y tire de la cuerda de arranque hasta que se ponga en marcha el motor
El combustible está viejo (más de 30 días) y/o no se mezcló adecuadamente	Drene el depósito de combustible y agregue combustible nuevo, que se haya mezclado adecuadamente
La bujía está averiada Vuelva a colocar la bujía
EL MOTOR NO FUNCIONA AL RALENTÍ CORRECTAMENTE
El filtro de aire está sucio Limpie o reemplace el filtro de aire
El combustible está viejo (más de 30 días)y/o no se mezcló adecuadamente	Drene el depósito de combustible y agregue combustible nuevo, que se haya mezclado adecuadamente
La velocidad de ralentí es incorrecta Ajuste la velocidad de ralentí
Los cables están envueltos alrededor del tubo flexible Asegúrese de	que los cables queden derechos
EL MOTOR NO ACELERA
El combustible está viejo (más de 30 días) y/o no se mezcló adecuadamente	Drene el depósito de combustible y agregue combustible nuevo, que se haya mezclado adecuadamente
El filtro de aire está sucio Limpie o reemplace el filtro de aire
AL MOTOR LE FALTA POTENCIA O SE PARA
El combustible está viejo (más de 30 días) y/o no se mezcló adecuadamente	Drene el depósito de combustible y agregue combustible nuevo, que se haya mezclado adecuadamente
El filtro de aire está sucio Limpie o reemplace el filtro de aire
La bujía está averiada Vuelva a colocar la bujía

Si necesita asistencia adicional, comuníquese con un centro de servicio autorizado.

GARANTÍA LIMITADA DEL FABRICANTE PARA:

TROY-BILT®

La garantía limitada que se extiende a continuación es otorgada por la empresa Troy-Bilt LLC (Troy-Bilt) y cubre mercaderías nuevas compradas y utilizadas en los Estados Unidos, sus posesiones y territorios.

Troy-Bilt garantiza este producto por defectos materiales y de fabricación por un período de tres (3) años a partir de la fecha de la compra original y reparará o cambiará sin cargo cuando lo considere pertinente todas las piezas con defectos materiales o de fabricación. Esta garantía limitada sólo se aplicará si el producto ha sido operado y mantenido de acuerdo con las instrucciones del Manual del Operador que se proporciona con el producto y no ha sido sujeto a uso inapropiado, abuso, uso comercial, abandono, accidente, mantenimiento incorrecto, alteración, vandalismo, robo, incendio, inundación o algún daño debido a otro peligro o desastre natural. El daño resultante por la instalación o el uso de accesorios o uniones no aprobados por Troy-Bilt para su uso con el(los) producto(s) incluido(s) en este manual anulará la garantía en lo que respecta a esos daños. La presente garantía se limita a noventa (90) días a partir de la fecha de la compra minorista original por cualquier producto Troy-Bilt que se utiliza para fines comerciales o de alquiler, o para cualquier otro objetivo lucrativo.

CÓMO SOLICITAR Y OBTENER SERVICIO TÉCNICO: El servicio de la garantía está disponible, CON PRUEBA DE COMPRA A TRAVÉS DEL DISTRIBUIDOR LOCAL AUTORIZADO PARA EL MANTENIMIENTO. Para ubicar a un distribuidor en su área, visite nuestro sitio web en www.troybilt.com o www.troybilt.ca, consulte un listado en las Páginas Amarillas, llame al 1-800-828-5500 o al 1-800-668-1238 en Canadá, o escriba a P.O. Box 361131, Cleveland, OH 44136-0019. No se aceptará ningún producto que sea enviado directamente a la fábrica sin que haya una previa autorización por escrito emitida por el Departamento de Asistencia al Cliente de Troy-Bilt.

Esta garantía limitada no suministra cobertura en los siguientes casos:

A. Puestas a punto – Bujías, ajustes al carburador, filtros
B. Artículos de desgaste – Perillas de impacto, bobinas exteriores, hilo de corte, carretes interiores, polea de arranque, cuerdas de arranque, correas de transmisión, motosierras, barras de guía, dientes de la cultivadora, cuchillas.
C. Troy-Bilt no extiende ninguna garantía para los productos vendidos o exportados fuera de los Estados Unidos de América, sus posesiones y territorios, excepto para aquellos vendidos a través de los canales autorizados de distribución de exportaciones de Troy-Bilt.

Troy-Bilt se reserva el derecho a cambiar o mejorar el diseño de cualquier Producto Troy-Bilt sin asumir ningún tipo de obligación de modificar ningún producto fabricado previamente.

No se otorgan garantías implícitas, incluidas las garantías implícitas de comerciabilidad o de adecuación para un propósito determinado, después del período de garantía escrita expresa aplicable anteriormente mencionado para las piezas identificadas. Troy-Bilt no se verá comprometido por ninguna otra garantía expresa, oral o escrita sobre un producto, excepto la mencionada anteriormente, extendida por personas físicas o personas jurídicas, incluidos los distribuidores o los minoristas. Durante el plazo de la garantía el único recurso es la reparación o el reemplazo del producto como se indicó anteriormente. (Algunos estados no permiten las limitaciones a la duración de las garantías implícitas por lo que la limitación antes mencionada puede no serle de aplicación.)

Las disposiciones incluidas en esta garantía proveen el recurso único y exclusivo que surge de las ventas. Troy-Bilt no será responsable por pérdidas o daños incidentales o directos, incluyendo sin límites los gastos incurridos para los servicios de cuidado del pasto de reemplazo o cambio, los gastos de transporte o los gastos relacionados, o los gastos de alquiler para reemplazar de manera transitoria un producto bajo garantía. (Algunos estados no permiten las limitaciones a la duración de las garantías implícitas por lo que la limitación antes mencionada puede no serle de aplicación.)

En ningún caso se obtendrá una compensación mayor al monto del precio de compra del producto adquirido. La alteración de las características de seguridad del producto anulará esta garantía. Usted asume el riesgo y la responsabilidad por las pérdidas, daños o lesiones que sufra Usted y sus bienes y / o otras personas y sus bienes como consecuencia del uso, del uso incorrecto o de la imposibilidad de uso de este producto.

Esta garantía limitada alcanza solamente al comprador original, al arrendatario original o a la persona que recibió el producto de regalo.

Relación de la ley estadual con esta garantía: Esta garantía le otorga derechos legales específicos, pero usted podría gozar de otros derechos que varían en cada estado.

Para ubicar su distribuidor de servicio más cercano, marque 1-800-828-5500 en los Estados Unidos o 1-800-668-1238 en Canadá.

TROY-BILT LLC

P.O. Box 361131

Cleveland, OH 44136-0019

NOTAS

NOTAS
