Tipo de producto	Televisor
Marca	Toshiba
Modelo	26DF56
Tamaño de pantalla	26 pulgadas (66 cm)
Tecnología de visualización	CRT (Tubo de rayos catódicos)
Resolución	720 x 576 píxeles (PAL)
Relación de aspecto	4:3
Consumo de energía	120 W (típico)
Consumo en espera	< 1 W
Salida de audio	2 x 10 W (estéreo)
Entradas de video	SCART, Compuesto (RCA), S-Video
Entradas de audio	RCA estéreo
Dimensiones (An x Al x Pr)	655 x 525 x 520 mm
Peso	28 kg
Fuente de alimentación	CA 220-240 V, 50/60 Hz
Control remoto	Incluido (modelo CT-90115)
Sintonizador	Analógico (PAL/SECAM)
Teletexto	Sí
Bloqueo infantil	Sí
Instrucciones de limpieza	Limpiar con un paño suave y seco; no usar solventes.
Seguridad	No bloquear la ventilación; desconectar durante tormentas.
Reparabilidad	Pueden haber piezas disponibles; consultar servicio autorizado.

Preguntas frecuentes - 26DF56 TOSHIBA

¿Cómo conecto dispositivos externos a mi Toshiba 26DF56?

Use las entradas SCART o Compuesto (RCA) en la parte posterior del TV. Para S-Video, use el puerto S-Video. Asegúrese de que el TV esté configurado en la fuente de entrada correcta usando el botón Source/AV.

¿Cuál es la resolución máxima que soporta el 26DF56?

Este es un televisor CRT con una resolución de aproximadamente 720 x 576 píxeles (estándar PAL). Soporta señales SDTV analógicas.

¿El Toshiba 26DF56 tiene control remoto?

Sí, viene con un control remoto (modelo CT-90115). Si se pierde, puede usar un control remoto universal compatible con televisores Toshiba.

¿Cómo limpio la pantalla de mi TV CRT?

Apague y desconecte el TV. Limpie la pantalla suavemente con un paño suave y seco. No use limpiadores líquidos ni materiales abrasivos.

¿Qué debo hacer si el TV no enciende?

Verifique que el cable de alimentación esté firmemente conectado. Asegúrese de que el enchufe funcione. Si usa el control remoto, intente presionar el botón de encendido en el TV mismo. Si sigue apagado, puede requerir servicio técnico.

¿Puedo ver canales de TV digital en este modelo?

El 26DF56 tiene un sintonizador analógico (PAL/SECAM). Para ver canales digitales, necesita un decodificador digital externo conectado vía SCART o RCA.

¿Cómo ajusto la configuración de imagen?

Presione el botón Menú en el control remoto, navegue hasta la configuración de Imagen. Puede ajustar brillo, contraste, color y nitidez usando las teclas de flecha.

¿Tiene función de bloqueo infantil?

Sí, vaya al menú Configuración y active Bloqueo infantil. Deberá configurar un PIN para bloquear canales o todo el TV.

¿Cuáles son las dimensiones y el peso del 26DF56?

Aproximadamente 655 mm de ancho, 525 mm de alto, 520 mm de fondo y pesa 28 kg. Asegúrese de que su soporte pueda soportar este peso.

¿Cómo puedo obtener piezas de repuesto o servicio de reparación?

Contacte a un centro de servicio autorizado Toshiba. Algunas piezas como controles remotos pueden estar disponibles en línea. Consulte el manual del usuario para una lista de contactos de servicio.

MANUAL DE USUARIO 26DF56 TOSHIBA

Todos los derechos reservados

Registro del propietario

Los números de modelo y de serie se encuentran en la parte posterior de la TV. Anote esos números en estos espacios.

Consulte los números cuando llame a su distribuidor Toshiba en referencia a este aparato de TV.

Número de modelo:

Número de serie:

J3Y90121A SH 06/04

información importante sobre seguridad

Toshiba envenido a

TV ctando su

do el control remoto

TV urando su

indos las ones de la TV

Apéndice

Estimado cliente.

Le agradecemos que haya comprado este televisor TOSHIBA. Este manual le ayudará a utilizar las numerosas e interesantes funciones de su nuevo televisor. Antes de hacer funcionar el televisor, lea este manual en su totalidad y consévelo en un lugar conveniente para consultarlo en el futuro.

Precauciones de seguridad ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIO O DESCARGA ELÉCTRICA, NO EXPONGA ESTE APARATO A LA LLUVIA O A LA HUMEDAD.

PRECAUCIÓN RIESGO DE DESCARGA ELÉCTRICA. NO ABRIR

ADVERTENCIA: PARA REDUCIR EL RIESGO DE DESCARGA ELECTRICA, NO RETIRE LA CUBIERTA (NI LA PARTE POSTERIOR). NO HAY NINGÚN COMPONENTE EN EL INTERIOR QUE EL USUARIO PUEDA REPARAR. ENCARGUE TODAS LAS REPARACIONES A UN TÉCNICO CALIFICADO.

El símbolo de rayo en un triángulo indica que el voltaje en el interior de este producto puede causar descargas eléctricas. NO INTENTE REPARAR ESTE PRODUCTO USTED MISMO.

El signo de admiración en un triángulo indica que el texto que sigue contiene instrucciones importantes de mantenimiento y funcionamiento.

CUIDADO: Para prevenir descargas eléctricas, no usar este enchufe polarizado con una extensión eléctrica, receptáculo u otro tomacorriente a menos que las clavijas puedan insertarse para prevenir su exposición.

AVISO A LOS INSTALADORES DE TELEVISIÓN POR CABLE (CABLE TV, CATV)

Este es un recordatorio para los instaladores de sistemas de CATV sobre el Artículo 820-40 de la NEC, que dispone pautas para la conexión a tierra correcta y especifica en particular que el cable de tierra se debe conectar al sistema de conexión a tierra del edificio, lo más cerca posible del punto de entrada del cable. Consulte los puntos 26 y 27 en la página 4, para obtener información adicional sobre la conexión a tierra de la antena.

AVISO DE POSIBLES EFECTOS ADVERSOS EN LA PANTALLA DEL TELEVISOR

Si una imagen fija (que no se mueve) permanece en la pantalla del televisor por mucho tiempo, puede quedar grabada en forma definitiva en el tubo de imagen. Éste tipo de daño NO ESTÀ CUBIERTO POR SU GARANTÍA. Vea el apartado 34 en la página 4.

Seguridad infantil

El lugar en que se coloca el televisor es muy importante

¡Felicitaciones por su compra! Tenga en mente estos consejos de seguridad mientras disfruta de su televisor:

El problema

□ Si usted es como la mayoría de las personas, usted tiene un televisor en su hogar. Es más, muchos hogares tienen más de un televisor.
□ La posibilidad de disfrutar la experiencia del teatro en casa es una tendencia en aumento y los televisores grandes están muy de moda; el problema es que no siempre se colocan sobre una base adecuada.
A veces los aparatos no están bien asegurados o se sitúan de manera poco adecuada sobre tocadores, libreros, estantes, escritorios, altavoces, arcones o carritos. Como resultado, el televisor se puede caer y causar lesiones innecesarias.

iToshiba se preocupa!

□ La industria de los aparatos electrónicos de consumo se ha impuesto el compromiso de hacer que el entretenimiento en el hogar sea agradable y sin riesgos.

□ La Asociación de Aparatos Electrónicos de consumo formó la Comisión de Seguridad para el Apoyo del Entretenimiento en el Hogar (la cual comprende a fabricantes de televisores y muebles para aparatos electrónicos de consumo) con la finalidad de velar por la seguridad infantil y educar al consumidor y a su familia acerca de la seguridad del TV.

Sintonice la seguridad

□ ¡Aquí NO corresponde el concepto de unitalla! Use un mueble adecuado de tamaño ciente para soportar el peso de su televisor componentes electrónicos).

□ Use soportes de ángulo, abrazaderas y anclajes apropiados para asegurar el mueble a la pared (pero nunca atornille ninguna cosa directamente en el televisor).
□ Lea atentamente las instrucciones adjuntas hasta entenderlas para que pueda utilizar este producto de la manera adecuada.
□ No permita que los niños se trepen sobre los muebles y los televisores y no permita que jueguen con ellos.
No ponga cosas encima del televisor (la videocasetera, el control remoto o los juguetes) que un niño curioso pueda querer alcanzar.
Tenga presente que los niños se pueden emocionar mucho cuando están viendo un programa y pueden empujar el televisor o volcárselo encima.
□ Difunda entre sus familiares y amigos nuestro mensaje de seguridad acerca de este peligro oculto en el hogar. ¡Gracias!

CEA es el patrocinador, productor y administrador de la CES® Internacional.

0303

2

Instrucciones de seguridad importantes

1) Lea estas instrucciones.
2) Conserve estas instrucciones.
3) Preste atención a todas las advertencias.
4) Siga todas las instrucciones.
5) No use este aparato cerca del agua.
6) Límpielo únicamente con un paño seco.
7) No bloquee las rejillas de ventilación.

Instale el aparato de acuerdo con las instrucciones del fabricante.

8) No instale el aparato cerca de fuentes de calor tales como radiadores, salidas de calefacción, cocinas y otros aparatos (incluidos los amplificadores) que producen calor.
9) No anule el diseño de seguridad del enchufe polarizado o con conexión a tierra. Los enchufes polarizados tienen dos clavijas, una de las cuales es más ancha que la otra.

Los enchufes con conexión a tierra tienen dos clavijas planas y una redonda que sirve de conexión a tierra. La clavija ancha y la tercera clavija, respectivamente, son para su seguridad. Si el enchufe del aparato no entra en el enchufe de la pared, consulte electricista para que cambie el enchufe de p

10) Proteja el cordón eléctrico para que no lo pisen ni lo aprieten, en particular cerca del enchufe, en el enchufe en sí y en el punto en que sale del aparato.

11) Use únicamente los accesorios especificados por el fabricante.

12) Use únicamente el carrito, base, trípode, soporte o mesa que especifique el fabricante o que se venda con el aparato. Si usa un carrito, proceda con precaución al mover la combinación carrito/aparato para evitar que se le caiga encima y lo lesione.

13) Desconecte el aparato durante las tormentas eléctricas o cuando no lo vaya a utilizar por períodos de tiempo prolongados.

14) Encargue todas las reparaciones y servicio a personal calificado. El aparato debe ser enviado a un técnico calificado si se deja caer, si funciona anormalmente o si sufre daños tales como roturas del cordón de alimentación o del enchufe, derrame de líquidos o caída de objetos en el interior o exposición a la lluvia o a la humedad.
14a) ATENCIÓN: En el caso de que el televisor se caiga y se dañe el gabinete o la superficie circundante, y/o que el televisor no funcione normalmente, tome las siguientes precauciones:

• SIEMPRE apague el televisor y desenchufe el cable para evitar posibles descargas eléctricas o incendios.
• P ara evitar lesiones personales, nunca manipule el televisor si estuviera dañado.
• SIEMPRE que el televisor esté dañado o se haya caído, llame a un técnico de servicio para inspeccionarlo.

15)

CUIDADO: Para prevenir descargas eléctricas, no usar este enchufe polarizado con una extensión eléctrica, receptáculo u otro tomacorriente a menos que las clavijas insertarse para prevenir su exposición.

Instalación, cuidado y servicio Instalación

Siga estas recomendaciones y precauciones y tenga en mente todas las advertencias cuando instale su televisor:

16) No modifique este equipo. Los cambios o modificaciones pueden anular: a) la garantía y b) la autoridad del usuario para operar este equipo bajo las reglas de la Comisión Federal de Comunicaciones (Federal Communications Commission, FCC.)
17) PELIGRO: IRIESGO DE LESIÓN GRAVE, MUERTE O DAÑO AL EQUIPO!

Nunca coloque el televisor sobre un carrito, base o mesa inestables. Puede caerse y causar lesiones graves, muerte o daño considerable al televisor.

18) Nunca sitúe ni guarde el televisor a la luz directa del sol; en lugares cálidos o húmedos; en lugares expuestos al polvo o la vibración excesivos o en lugares con temperaturas de 5 °C (41 °F) o menos.
19) Coloque siempre el televisor en el piso sobre una superficie resistente, nivelada y estable que sea capaz de soportar el peso de la unidad.
20) Nunca coloque objetos tales como floreros, acuarios o velas encima del televisor.
21) Nunca bloquee ni cubra las rejillas o aberturas de las partes posterior, inferior y laterales de la caja del televisor. Nunca coloque el televisor:

• sobre una cama, sillón, alfombra o superficie similar;
• demasiado cerca de cortinas, persianas, paredes o
• en un lugar encerrado, como por ejemplo un librero, un estante empotrado u otros lugares que no tengan buena ventilación.

Las rejillas y aberturas tienen la finalidad de proteger el aparato contra el sobrecalentamiento y de conservarlo en un buen estado de funcionamiento.

22) Siempre coloque la parte posterior del televisor por lo menos a una (1) pulgada de cualquier superficie vertical (como una pared) para permitir la ventilación adecuada.

23) No apoye o haga rodar objetos sobre el cordón eléctrico, ni coloque el televisor donde el cordón se pueda desgastar o quedar expuesto a maltrato.

24) Nunca sobrecargue los enchufes de pared ni las extensiones.

25) Conecte este equipo únicamente a una fuente de alimentación de 120 V CA, 60 Hz.

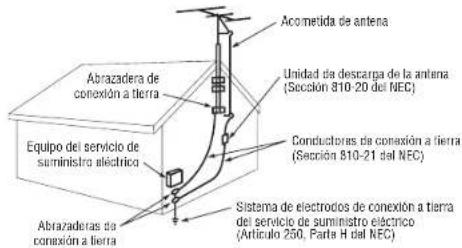

26) Verifique siempre que el sistema de la antena esté conectado a tierra correctamente para proteger adecuadamente el aparato contra las subidas de voltaje y las cargas de energía estática acumulada (consulte la Sección 810 del Código Eléctrico Nacional).

27) PELIGRO: ¡RIESGO DE LESIÓN GRAVE O MUERTE!

Proceda con extremada cautela para asegurarse de que nunca se encuentre en una posición en la cual su cuerpo (o cualquier objeto con el que tenga contacto, como por ejemplo una escalera o un destornillador) pueda tocar accidentalmente los cables aéreos de alta tensión. Nunca sitúe la antena cerca de los cables aéreos de alta tensión u otros circuitos eléctricos. - Nunca intente instalar lo siguiente durante tormentas eléctricas: a) sistema de antena, b) cables o componentes de teatro en casa conectados a la antena o al sistema de teléfonos.

Cuidado

Siga estas recomendaciones y observe estas precauciones para lograr el mejor rendimiento y un funcionamiento seguro de su televisor TOSHIBA:

28) Siéntese siempre a una distancia entre 3 y 7.5 metros (10 a 25 pies) del televisor y, de ser posible, directamente enfrente. Si se sienta demasiado a la izquierda o a la derecha, o si la luz solar o de las lámparas de la habitación se refleja en la pantalla, la imagen puede parecer pálida. Apague el televisor para comprobar si se ven reflejos en la pantalla, luego elimine la fuente del reflejo mientras ve televisor.

29) Desconecte siempre el televisor antes de limpiarlo. Nunca utilice limpiadores líquidos o limpiadores en aerosol.

30) iADVERTENCIA: RIESGO DE DESCARGA

ELÉCTRICA! Nunca derrame líquidos ni introduzca objetos en las ranuras de la caja del televisor.

31) [Esta instrucción aplica sólo a los televisores proyectores.] Si la temperatura del aire aumenta repentinamente (por ejemplo, cuando le entregan el televisor), se puede formar condensación en las lentes. Esto puede hacer que la imagen se vea distorsionada o que el color parezca apagado. Si esto ocurre, apague el televisor y no lo vuelva a encender durante 6 ó 7 horas para que la humedad se evapore.

32) Con el fin de protegerlo contra las subidas de voltaje y los rayos, desconecte el televisor y la antena si no los va a usar por períodos prolongados.

33) Durante el uso normal es posible que el televisor haga ruidos de vez en cuando. Esto es normal, especialmente en el momento de encenderlo y apagarlo. Si los ruidos se vuelven frecuentes o continuos, desconecte el televisor y comuníquese con un centro de servicio autorizado de TOSHIBA.

34) Posibles efectos adversos sobre el tubo de imagen del televisor: Si una imagen fija (que no se mueve) permanece en la pantalla del televisor por mucho tiempo, puede quedar grabada en forma definitiva en el tubo de imagen y dejar una imagen fantasma tenue pero permanente en la pantalla. Este tipo de daño NO ESTÁ CUBIERTO POR SU GARANTÍA. Nunca deje el televisor encendido por períodos prolongados cuando esté mostrando los siguientes formatos o imágenes:

- Imágenes fijas, tales como ventanas PIP/POP, cintas de datos bursátiles, patrones de juegos de video, logotipos de estaciones de TV, subtítulos ocultos y sitios Web.

- Formatos especiales que no utilizan la pantalla completa. Por ejemplo, ver un programa en formato 16:9 en una pantalla normal 4:3 (barras grises en la parte superior e inferior de la pantalla); o ver un programa en formato normal 4:3 en una pantalla ancha de formato 16:9 (barras grises sobre los costados izquierdo y derecho de la pantalla).

Servicio

35) ADVERTENCIA: IRIESGO DE DESCARGA

ELÉCTRICA! Nunca trate de reparar el televisor usted mismo. Abrir o quitar las tapas puede exponerlo a voltajes peligrosos u otros riesgos. Encargue las reparaciones a un centro de servicio autorizado de TOSHIBA.

36) Si le reparan el televisor:

- Pídale al técnico que utilice únicamente repuestos especificados por el fabricante.

- Una vez concluída la reparación, pídale al técnico que haga las comprobaciones de seguridad de rutina para determinar que el televisor funciona sin peligro.

37) Cuando el televisor llegue al fin de su vida útil, pídale a un técnico de servicio calificado que lo deseche de manera adecuada. Desecharlo de manera incorrecta puede causar implosión del tubo de imagen y posibles lesiones personales.

J303

Información importante sobre seguridad....2 - 4

Bienvenido a Toshiba 6

Explorando su nueva TV....6

Seleccionando un lugar para la TV 6

Conectando su TV 7

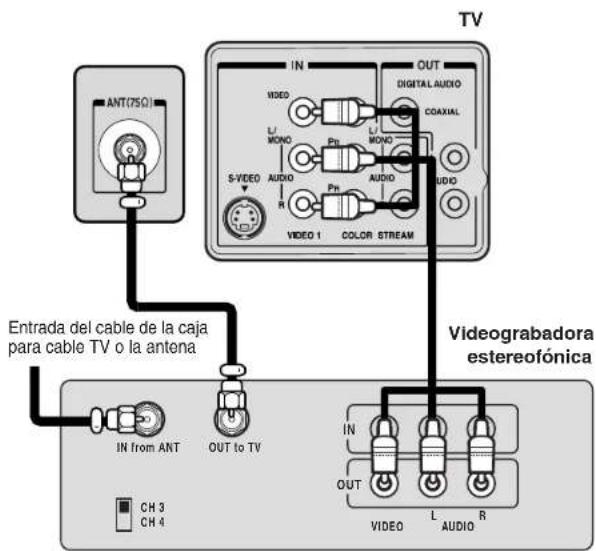

Conectando una videograbadora ....7

Conectando una caja convertidora para cable TV 8

Conectando un reproductor de DVD/receptor satelital y una videograbadora....9

Conectando un reproductor de DVD con ColorStream® (video de componente) y una videograbadora.... 10

Conectando un receptor de DTV o caja de conexión con un vídeo de componente ColorStream® y una videograbadora ... 11

Conectando una videocámara 12

Conectando un sistema de audio....13

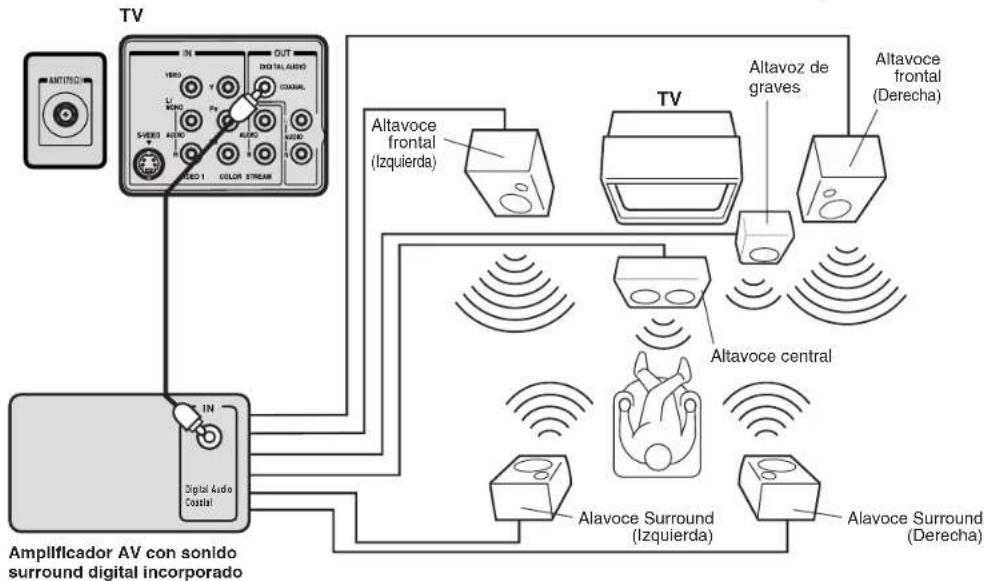

Conectando un amplificador A/V con sonido surround digital incorporado 13

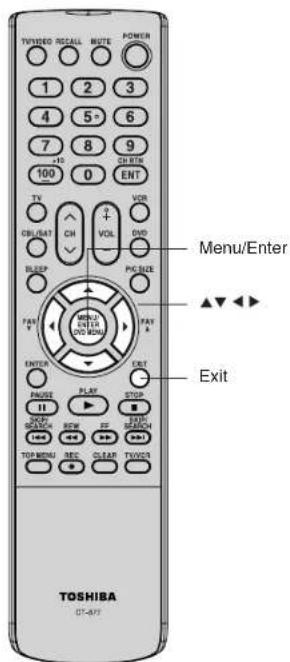

Usando el control remoto....14

Preparando el control remoto para su uso....14

Instalando las baterías del control remoto 14

Usando el control remoto para operar otros aparatos 14

Programando el control remoto para operar otros aparatos 15

Tablas de código del convertidor de cable/receptor satelital, videograbadora y reproductor de DVD .... 16

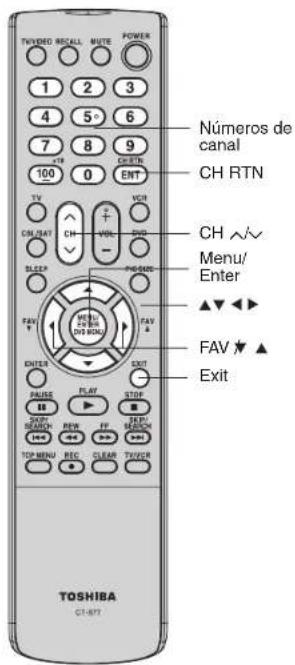

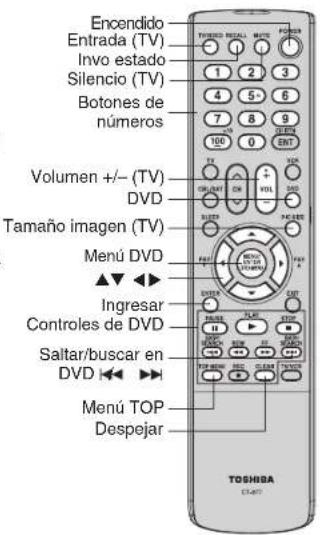

Aprendiendo sobre el control remoto ....18

Configurando su TV 19

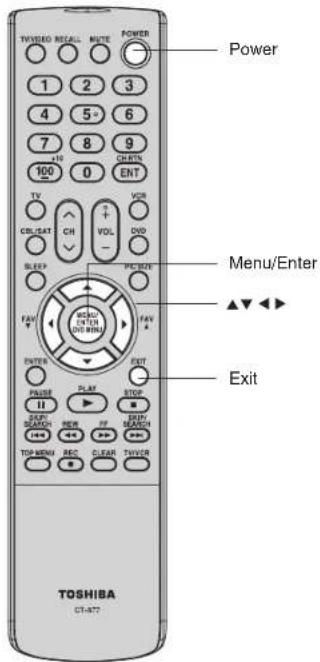

Empezando configuración....19

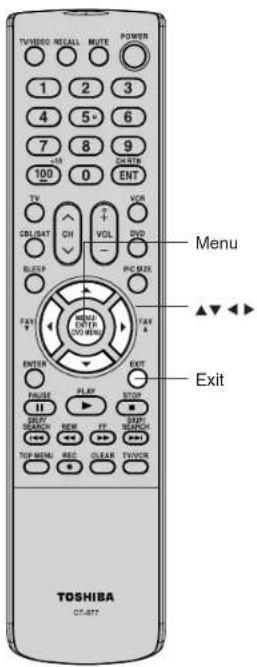

Cambiando el idioma de despliegue en la pantalla....19

Corrección de inclinación de la imagen 20

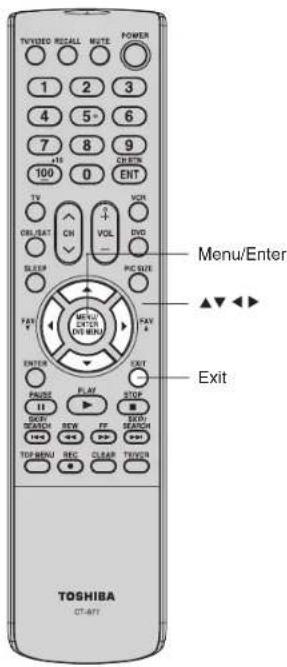

Agregando canales a la memoria del televisor ....20

Usando las funciones de la TV 21

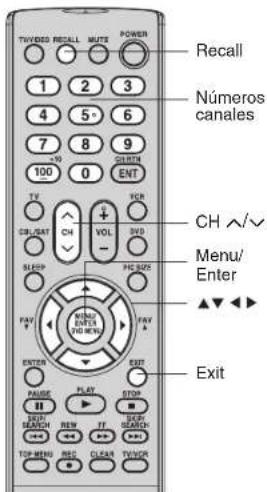

Ajustando la configuración de los canales 21

Usando el menú de BLOQUEAR 22

Seleccionando una Contraseña 22

La función del V-Chip (control paterno) 23

Bloqueando los canales 24

Bloqueando la entrada de video 25

Configurando el GameTimer™ (Tiempo de juego) 25

Usando la función de bloqueo del panel frontal 26

Creando las etiquetas de los canales 26

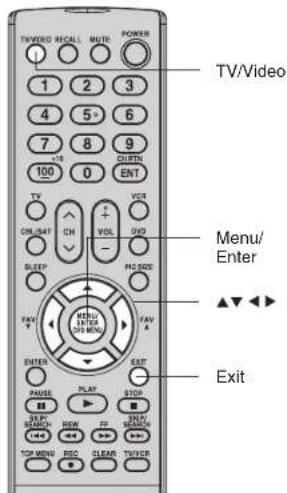

Seleccionando la fuente de entrada de video 27

Configurando el reloj 27

Configurando el cronómetro de ENCENDIDO/APAGADO 27

Viendo los formatos de imágenes de pantalla amplia....28

Desplazando la imagen TheaterWide ^5 (sólo TheaterWide 2) ....30

Ajustando la imagen....31

Ajustando la calidad de la imagen 31

Restableciendo sus ajustes de la imagen 31

Usando la función de subtítulos 32

Usando la función de subtítulos avanzados....32

Ajustando el sonido 33

Enmudeciendo el sonido 33

Seleccionando las estaciones en estéreo/SAP 33

Ajustando la calidad del sonido 33

Selección del idioma del audio....34

Seleccionando el formato de salida digital 34

Usando la función de sonido StableSound ^® 34

Usando la función de sonido Surround 35

Restableciendo sus ajustes de audio....35

Cómo comprobar la potencia de la señal digital 35

Configurando el sleep timer (cronómetro de apagado automático) 36

Desplegando la información en pantalla 36

Apagado automático 37

Entendiendo la función de Retorno de Energía 37

Apéndice 37

Solución de problemas....37

Especificaciones 38

Garantía limitada en los Estados Unidos....39

Bienvenido a Toshiba

¡Felicitaciones! Usted ha comprado uno de los televisores a color más finos del mercado. La meta de este manual es guiarlo completamente para preparar y a operar su televisor tan rápidamente como sea posible.

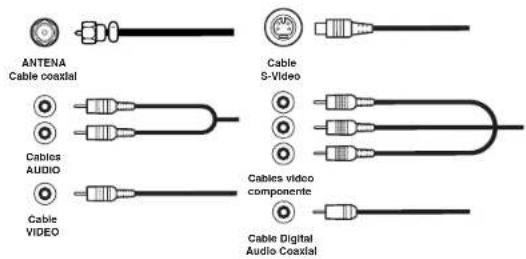

Usted tal vez necesite comprar otros cables de audio o video para conectar su equipo. Vea "Conectando su TV" en la página 7 para más información.

Por favor lea cuidadosamente todas las instrucciones operativas y de seguridad antes de empezar.

Explorando su nueva TV

Usted podrá operar su televisor al usar los botones en el panel frontal o el control remoto. Los paneles frontal y trasero proporcionan todas las entradas que necesitará para conectar otro equipo a su televisor.

Panel delantero de la TV

Panel trasero de la TV

Seleccionando un lugar para la TV

• Coloque el televisor en el piso o en una plataforma robusta en un lugar donde la luz no pegue directamente en la pantalla.
• Coloque el televisor lo bastante lejos de las paredes para permitir la ventilación apropiada. La ventilación inadecuada podría causar sobrecalentamiento que podrá dañar el podría. Este tipo de daño NO ESTÁ CUBIERTO POR SU GARANTÍA.

La función EMPEZANDO CONFIGURACION aparecerá la primera vez que encienda el televisor. Vea la página 19 para obtener detalles.

Nota:

• P ara abrir el sistema de menú, puede presionar MENU en el mando a distancia o apretar simultáneamente los botones de VOLUMEN (▲ y ▼) en el panel delantero.
• Cuando un menú está abierto, para seleccionar el ajuste deseado, puede usar los botones de flecha sobre el mando a distancia o los botones ▲/▼ de CANAL y VOLUMEN en el panel delantero.

Conectando su TV

• Un cable coaxial es un cable normal que entra de su antena o de la caja convertidora de cable TV. Los cables coaxiales usan conectores "F".
• Los cables normales de A/V (audio/video) usualmente están codificados con colores según su uso: amarillo para video, rojo y blanco para audio. El cable rojo de audio es para el canal estereofónico derecho, y el cable blanco de audio es para el canal estereofónico (o monofónico) izquierdo. Si observa el panel trasero televisor, verá que las terminales están codificadas con colores de la misma manera que los cables.
• Los cables de S-video proporcionan un mejor desempeño de la imagen. Sólo pueden usarse los cables de S-video con los componentes compatibles de S-video.
• Los cables de video de componentes y proporcionan el mejor desempeño de la imagen. Los cables de video de componentes sólo podrán usarse con componentes que sean compatibles con el video de componentes.
• El cable de Interfaz para digital audio coaxial es para usarse con equipos de video que tengan salida digital audio (vea la página 13).

Conectando una videograbadora

Esta conexión le permite ver los canales locales y programas de video, reproducir o grabar en la videograbadora mientras ve la televisión, y grabar de un canal mientras ve otro canal.

7

AVISO: ¡RIESGO DE DAÑO EN EL EQUIPO!

No conecte ningún cable de corriente hasta que haya terminado de conectar todo su equipo.

Usted necesitará lo siguiente:
• Dos cables coaxiales
- Un juego de cables normales de A/V

Nota:

Si usa una videograbadora monofónica, conecte L/Mono a Audio OUT de la videograbadora usando sólo un cable de audio. Para obtener una mejor calidad en la imagen, si su videograbadora tiene S-video, podrá usar un cable de S-video en lugar del cable normal de video. No conecte un cable normal de video y un cable de S-video simultáneamente o la calidad de la imagen no será buena.

La grabación no autorizada, el uso, la distribución o la revisión de los programas televisivos, videos, DVD y otros materiales se prohíben bajo las Leyes de Copyright de los Estados Unidos y otros países, y usted podría estar sujeto a la responsabilidad civil y penal.

Conectando una caja convertidora para cable TV

Este televisor puede sintonizar la mayoría de los canales por cable sin necesidad de recurrir al convertidor suministrado por los canales de cable. Algunas compañías de cable ofrecen "canales pagados exclusivos" en los cuales la señal esta codificada. La descodificación de esas señales para la obtención de una señal normal requiere el uso de un descondificador que es generalmente provisto por la compañía de cable.

Para los Abonados a un Servicio de TV por Cable "BÁSICO"

Para un servicio de cable básico que no requiera convertidor/descodificador, conecte el cable coaxial Cable TV de 75 ohmios directamente a la entrada de antena en la parte trasera del televisor.

Para los Abonados a un Servicio de TV por Cable "CODIFICADO"

Si Ud. está suscrito a un servicio de cable que requiere el uso de un convertidor/descodificador conecte el cable de bajada de antena al convertidor/descodificador y conecte la salida de éste a la entrada de antena en la parte trasera del televisor. Siga la conexión como se muestra en la figura. Sintonice el televisor en el canal de salida del convertidor/descodificador (usualmente canal 3 ó 4) y utilice el convertidor/descodificador para la selección de canales.

Para los Abonados a un Servicio de Cable BÁSICO con Canales Especiales Codificados

Si Ud. está suscrito a un servicio de cable en el cual los canales básicos son comunes y los canales especiales necesitan un convertidor/descodificador, puede utilizar un divisor de señal (a veces llamado "acoplador") y una caja de interruptor A/B. Siga el cableado como se muestra en la figura. Con el interruptor en la posición "B", Ud. puede sintonizar directamente cualquier canal común en su televisor. Con el interruptor en la posición "A" puede sintonizar su TV con la salida del sintonizador/codificador y usarlo para sintonizar canales codificados (usualmente canal 3 ó 4).

Nota:

Cuando use una caja convertidora con su televisor, podría haber funciones que no pueda programar al usar el control remoto, como etiquetar los canales, bloquear los canales y programar sus canales favoritos.

Del servicio de cable

Conectando un reproductor de DVD/receptor satelital y una videograbadora

Esta conexión le permite ver DVD o canales satelitales, videocintas o programas de televisión. Podrá grabar del receptor satelital y la televisión, así como grabar un canal de televisión mientras esté viendo otro canal.

Usted necesitará lo siguiente:

• Tres cables coaxiales
- Dos juegos de cables normales de A/V

Nota:

Si usa una videograbadora monofónica, conecte L/Mono a Audio OUT de la videograbadora usando sólo un cable de audio. Para obtener una mejor calidad en la imagen, si su videograbadora tiene S-video, podrá usar un cable de S-video en lugar del cable normal de video. No conecte un cable normal de video y un cable de S-video simultáneamente o la calidad de la imagen no será buena.

La grabación no autorizada, el uso, la distribución o la revisión de los programas televisivos, videos, DVD y otros materiales se prohíben bajo las Leyes de Copyright de los Estados Unidos y otros países, y usted podría estar sujeto a la responsabilidad civil y penal.

Conectando un reproductor de DVD con ColorStream® (video de componente) y una videograbadora

Esta conexión le permite ver DVD, videocintas o programas de televisor y grabar programas de televisión. Podrá grabar de una fuente mientras vea un programa de otra fuente. Su televisor es capaz de usar ColorStream® (un componente de video). Al conectar su televisor a un reproductor de DVD compatible con el video de componentes, tal como un reproductor de DVD Toshiba con ColorStream®, podrá realizar la calidad de la imagen y el desempeño.

Reproductor de DVD con composante de vídeo

Usted necesitará lo siguiente:

• Dos cables coaxiales
- Un juego de cables normales de A/V
- Un juego de cables composante de video
- Un par de cables normales de audio

Nota:

Las entradas del ColorStream en esta televisión son para usarse con dispositivos que SÓLO tengan una señal entrelazada de 480i como salida. Esta televisión no aceptará o desplegará señales de barrido progresivo de 480p o 720p o señales entrelazadas de alta definición de 1080i. Si conecta un receptor de conexión de alta definición, un reproductor de barrido progresivo de 480p u otro dispositivo similar a las entradas ColorStream de televisión, DEBERÁ PRIMERO CAMBIAR LA SALIDA DEL DISPOSITIVO AL MODO ENTRELAZADO DE 480i. La falla en hacer esto, causará que se despliegue una imagen pobre o no se despliegue ninguna imagen.

La grabación no autorizada, el uso, la distribución o la revisión de los programas televisivos, videos, DVD y otros materiales se prohíben bajo las Leyes de Copyright de los Estados Unidos y otros países, y usted podría estar sujeto a la responsabilidad civil y penal.

Conectando un receptor de DTV o caja de conexión con un video de componente ColorStream® y una videograbadora

Esta conexión le permite mirar DTV (Televisor Digital), la videograbadora, los programas de televisión y grabar los programas de DTV y TV. Su televisor tiene entradas para video de componente ColorStream®. Conectar su televisor a un receptor de DTV con un video de componente podrá mejorar enormemente la calidad de la imagen y el realismo.

Usted necesitará lo siguiente:

• Tres cables coaxiales
- Dos juegos de cables normales de A/V
- Un par de cables normales de audio
- Un par de caldes composante de video

Nota:

Podrá conectar los cables de video de componente a cualquier juego de conectores ColorStream en el televisor. Si su receptor de DTV no tiene video de componente, use en lugar de eso, conexiones de S-video y conexiones normales de audio. No conecte un cable S-video y un cable normal de video normal al mismo tiempo o la imagen será inaceptable.

La grabación no autorizada, el uso, la distribución o la revisión de los programas televisivos, videos, DVD y otros materiales se prohíben bajo las Leyes de Copyright de los Estados Unidos y otros países, y usted podría estar sujeto a la responsabilidad civil y penal.

Conectando una videocámara

Esta conexión le permite ver los materiales de videos grabados en una videocámara.

Usted necesitará lo siguiente:

Para obtener una mejor calidad en la imagen, si su videocámara tiene S-video, podrá usar un cable S-video (más los cables normales de audio) en lugar de un cable normal de video. No conecte un cable normal de video y un cable de S-video simultáneamente o la imagen será inaceptable.

Panel trasero de la TV

Conectando un sistema de audio

Usted necesitará lo siguiente:

Conectando un amplificador A/V con sonido surround digital incorporado

Esta conexión le permite usar un amplificador de audio con sonido surround digital incorporado y altavoces externos.

Ver "Seleccionando el format de salida digital" en la página 34.

Usted necesitará lo siguiente:

- Un cable digital coaxial

Para información adicional, consulte el manual del usuario del amplificador.

Las salidas de audio coaxial digital (COAXIAL DIGITAL AUDIO OUT) sólo para las emisiones digitales con sonido de difusión digital. Para escuchar un sonido de difusión análogo, enchufe los conectores de audio izquierdo y derecho (L/R) en las entradas del receptor. Consulte el manual del usuario para determinar la mejor forma de elegir entre las señales análogas o digitales para su receptor.

Usando el control remoto

Preparando el control remoto para su uso

Con el control remoto, podrá operar su televisor, la mayoría de los modelos de videograbadoras y reproductores de DVD, y convertidores de cable TV en conjunto, aun cuando sean de marcas diferentes. Además del funcionamiento de la TV, el mando a distancia puede manejar la mayoría de los convertidores de TV por cable, receptores de satélite, grabadores de vídeo, y lectores de DVD, independientemente de su marca. El mando a distancia es preprogramado para manejar la mayoría de los receptores de satélite, grabadores de vídeo, y lectores de DVD de Toshiba. Para controlar un dispositivo de no Toshiba (o un dispositivo de Toshiba cuyo mando a distancia no haya sido preprogramado para manejar), usted debe programar primero el mando a distancia. Consulte "Programando el mando a distancia para manejar sus otros dispositivos", en la siguiente página.

Instalando las baterías del control remoto

Para instalar las baterías:

1. Abra la tapa de baterías en la parte de atrás del control remoto.

1. Instale dos baterías de tamaño "AAA". Haga corresponder los signos de + y - en las baterías con los signos del compartimiento de baterías.

1. Cierre la tapa de la batería en el control remoto hasta que el cierre haga un chasquido.

Nota:

El control remoto del televisor prodría no operar su videograbadora, reproductor de DVD o convertidor de cable TV. Refiérase al manual del propietario proporcionado con el equipo respectivo para ver qué funciones podrían estar disponibles. Adicionalmente, el control remoto para este televisor prodría no desempenar ciertas funciones disponibles en los controles remotos originales para tal equipo adicional, en cuyo caso, se sugiere que use el control remoto original para el aparato respectivo.

Precaución:

- Nunca eche baterías a un fuego.

Nota:

• Asegúrese de usar baterías tipo AAA.
• Deseche las baterías en un área designada para este tipo de desecho.
• Las baterías siempre deben desecharse teniendo en cuenta el medio ambiente. Siempre deseche las baterías de acuerdo a las normas y regulaciones pertinentes.
• Si el control remoto no funciona correctamente, o si el rango de operación se reduce, reemplace las baterías por nuevas.
• Cuando sea necesario cambiar las baterías en el control remoto, siempre reemplace ambas por nuevas. Nunca combine diferentes tipos de batería, ni nuevas con usadas.
• Si las baterías no tienen carga o si dejará de usar el control remoto por un tiempo prolongado, sáquelas. Eso evitará la fuga de ácido al compartimiento de las baterías.

Usando el control remoto para operar otros aparatos

Para controlar a un convertidor de cable TV/receptor satelital:

Programe el control remoto para que reconozca la marca de su convertidor/receptor satelital (vea "Programando el control remoto para operar otros aparatos" en la página 15). Los botones mostrados a la derecha controlarán el convertidor de cable TV/receptor satelital. Presione primero el botón de "CBL/SAT".

Para controlar a una videograbadora:

Programe el control remoto para que reconozca la marca de su videograbadora (vea "Programando el control remoto para operar otros aparatos" en la página 15). Los botones mostrados a la derecha controlarán luego la videograbadora. Presione primero el botón de "VCR".

14

Para controlar a un reproductor de DVD:

Programe el control remoto para que reconozca la marca de su reproductor de DVD (vea "Programando el control remoto para operar otros aparatos" debajo). Los botones mostrados a la derecha controlarán luego el reproductor de DVD. Presione primero el botón de "DVD".

Programando el control remoto para operar otros aparatos

Este control remoto está preprogramado para operar receptores satelitales, videograbadoras y reproductores de DVD Toshiba. Para controlar receptores satelitales, videograbadoras, reproductores de DVD, o convertidores de cable TV diferentes a los modelos de Toshiba, usted deberá seguir los pasos de abajo para programar su control remoto.

1. Refiérase a Puede agregar los canales en forma manual (ver "Agregado y borrado manual de canales," abajo. (en las páginas 16 y 17) para encontrar el código correspondiente para su marca. Si se lista más de un código, pruebe cada uno separadamente hasta que encuentre aquel que trabaje.

2. Si está programando el control remoto para operar lo siguiente:

3. Convertidor de Cable TV/Receptor Satelital: Presione "CBL/SAT."
4. Videograbadora: Presione "VCR."

5. Reproductor de DVD: Presione "DVD."

6. Mientras retiene RECALL, presione los botones de números para los canales e ingrese el código de tres dígitos para la marca de su Convertidor de Cable TV/Receptor Satelital, Videograbadora o Reproductor de DVD. Nota: Si no ingresa el código dentro de 10 segundos del paso 3 o si ingresa un código que no esté listado debajo, esta operación se cancelará.

7. Apunte el control remoto al dispositivo y presione POWER para probar el código.

- Si el Convertidor de Cable TV/Receptor Satelital, Videograbadora o Reproductor de DVD responde, ingresó el código correcto. - Si el Convertidor de Cable TV/Receptor Satelital, Videograbadora o Reproductor de DVD no responde, repita I pasos del 1 al 4 usando otro código.

1. Presione "TV" para controlar el televisor.

Para futura referencia, apunte los códigos que usó:

El código del convertidor de cable/receptor satelital

El código de la videograbadora

El código del reproductor de DVD.

Nota:

• Cuando se envía de la fábrica, el control remoto se configura para que opere su televisor.
• Cada vez que reemplace las baterías, deberá reprogramar el control remoto.
• Algunas videograbadoras más nuevas son capaces de trabajar en cualquiera de los dos códigos del control remoto. Estas videograbadoras tienen un interruptor etiquetado "VCR1/VCR2". Si su videograbadora tiene este tipo de interruptor y no responde a ninguno de los códigos para su videograbadora, fije el interruptor a la otra posición (VCR1 o VCR2) y reprograme el control remoto.

Tablas de código del convertidor de cable/receptor satelital, videograbadora y reproductor de DVD

[Para el modo de CBL/SAT]

CABLE Box

Marca Código		Marca Código	Marca Código
ABC	061, 062, 063, 082,084, 087, 091, 092,096, 098	Jerrold	062, 069, 071, 082,086, 089, 091, 096	Scientific Atlanta	063, 078, 079, 080,088, 098, 101, 105
		Magnavox	072, 096	Sears	095
Archer	065, 092, 097, 099	Memorex	091, 092, 104	Signature	062
Cableview	064, 094	Multi Canal	090	Signature 2000	096
Century	092	Novavision	101	Sprucer	081, 085
Citizen	090, 092, 097	Panasonic	081, 083, 085	Starcom	069, 082, 087, 096,103, 104
Contec	083, 085, 086, 088,093, 098	Philco	087
		Philips	066, 067, 068, 070,072, 073, 074, 075,091, 092	Stargate	069, 090
Diamond	093			Sylvania	095, 100
Eagle	091			TeleView	090
GE	061, 062	Pioneer	076, 077	Texscan	100
Gemini	069, 070, 094	Proscan	061, 062	Tocom	071, 084, 085
General Instruments	062, 089, 096	Radio Shack	092, 097, 099	U. S. Electronics	087, 096, 098
Hamlin	093	RCA	064, 081	United Cable	082
Hitachi	062, 095, 096	Realistic	065	Universal	065, 092, 097, 099,102, 103
Jasco	097	Recoton	102
		Samsung	077, 090	Wards	096

Satelite

Marca Código		Marca Código	Marca Código
Alphastar	038, 059	Hughes Network	019	Realistic	030
Chaparral	034	Systems		Samsung	059
DISH Network	057	Intersat	048	Sony	014, 055
Drake	020, 040, 044, 046, 050, 053	Janeil	027	Star Choice	057
		JVC	017, 057	Star Trak	025, 026, 037, 054
Echostar	018, 041, 051	Kenwood	029	STS	024
Express Vu	057	Magnavox	060	Toshiba	000, 001, 002, 003,
Fujitsu	027	Optimus	058		004, 005, 006, 007,
GE	008, 009, 013	Pansat	036, 052		020, 031, 056
General Instruments	010, 011, 012, 022, 023, 031, 049	Primestar	015, 042	Uniden	021, 028, 030, 032,
		Proscan	008, 009, 013		035, 039, 043, 045,
Hitachi	033	Radio Shack	022, 023, 030		047, 058
Hughes	033	RCA	008, 009, 013, 016	Zenith	027

[Para el modo de VCR]

Videograbadora

Marca Código		Marca Código	Marca Código
Admiral	049	Fuji	004, 041	Marantz	005, 006, 007, 012,
Aiko	019	Funai	018, 073		014, 026, 053, 067
Aiwa	018	Garrard	018	Memorex	007, 009, 010, 016,
Akai	003, 004, 037, 038,	GE	001, 002, 009, 040,		018, 034, 049, 063,
	039, 058, 069		042, 048, 056		065, 066, 068, 075,
Audiovox	010	Go Video	056, 059, 061, 081		079
Bell & Howell	007, 068	Goldstar	005, 010, 014, 054,	MGA	020, 028, 039
Broksonic	008, 017		056, 065, 067	MGN	056
Calix	010	Gradiente	018, 065	Minolta	024, 025, 035, 063
Carver	026	Harman Kardon	005	Mitsubishi	020, 024, 025, 028,
CCE	019	Hitachi	024, 025, 035, 037,		039, 043, 065
Citizen	009, 010, 011, 012,		042, 063, 070, 080	Montgomery Ward	049
	013, 014, 015, 019,	JBL	076	Motorola	049
	057, 073	JC Penney	005, 006, 007, 008,	MTC	009, 046, 061
Colortyme	005		009, 010, 023, 024,	Multitech	009, 012, 018
Craig	009, 010, 016, 061,		025, 026, 035, 056,	NEC	005, 006, 007, 012,
	065, 079		061, 063, 065		014, 037, 043, 053,
Curtis Mathes	001, 005, 009, 012,	Jensen	024, 025, 037		054, 067, 070
	014, 040, 048, 053,	JVC	005, 006, 007, 014,	Nikko	010
	056, 057		037, 043, 062, 063,	Noblex	009
Daewoo	011, 013, 015, 017,		068, 082	Optimus	010, 049, 065
	018, 019, 057, 078	Kenwood	005, 006, 007, 012,	Optonica	031
Daytron	078		014, 037, 043, 053,	Orion	054, 057, 062, 065,
Denon	063		068, 071		068, 072
Dimensia	001, 048	Kodak	010	Panasonic	036, 045, 046, 057,
Electrohome	010, 020, 065	LG	010		061, 072, 079
Emerson	003, 008, 010, 011,	Lloyds	053, 073, 079	Pentax	012, 024, 025, 035,
	017, 018, 020, 028,	Logik	061		042, 053, 063
	039, 054, 057, 062,	LXI	010	Pentex Research	014
	065, 068, 072	Magnasonic	061, 065, 078	Philco	026, 027, 063
Fisher	007, 016, 021, 022,	Magnavox	026, 027, 034, 044,	Philips	026, 031, 044, 057
	023, 057, 064, 068,		057, 061, 072	Pioneer	006, 024, 043, 055
	070, 071, 079

[Para el mode de VCR]
Videograbadora (continuacion)

Marca C digo		Marca C digo	Marca C digo
Portland	012, 013, 015	Sanyo	007, 009, 016, 054,	Tashiko	010
Proscan	001, 002, 048		064, 068, 071, 075,	Tatung	037
Proton	061		079, 085	Teac	018, 029, 037
Quasar	045	Scott	008, 011, 017, 028,	Technics	036
Radio Shack	010, 031, 065		030, 057, 065, 072	Teknika	010, 018, 065
Radio Shack/Realistic	007, 009, 010, 016,018, 020, 021, 022,031, 049	Sears	007, 010, 016, 021,022, 023, 024, 025,035, 053, 057, 063,	Toshiba	000, 011, 021, 023,024, 028, 030, 039,057, 074, 078, 079
Radix	010		064, 065, 068, 071,	Totevision	009, 010, 065
RCA	001, 002, 003, 009,024, 025, 029, 035,040, 042, 045, 048,055, 056, 063, 071,083	Sharp	075, 079	Unitec	073
			013, 020, 031, 049,051, 060, 066	Unitech	009
		Shintom	004, 025, 032, 061	Vector Research	005, 006, 011, 012,053
		Signature	049	Video Concepts	005, 006, 011, 012,039, 053
Realistic	007, 009, 010, 011,016, 018, 020, 021,022, 031, 049, 051,056, 060, 065, 075,079	Signature 2000	075	Wards	009, 010, 011, 016,018, 020, 024, 025,031, 035, 049, 051,056, 057, 060, 065,
		Singer	047, 061
		Sony	004, 032, 033, 041,052, 058, 070, 074,076, 077, 080
Ricoh	047	STS	035	White Westinghouse	073
Runco	034	Sylvania	018, 026, 027, 028,044, 072	XR-1000	018
Samsung	009, 011, 038, 056,073, 084	Symphonic	018, 051, 053, 073,079	Yamaha	005, 006, 007, 014,037, 053
Sansui	006, 037, 043, 061		079	Zenith	004, 032, 034, 041,047, 069, 086
		Tandy	007

Conjunto de TV con videograbadora

Marca		Marca C digoC digo Marca C digo
Action	078	Precision	078	Toshiba	057
GE	059, 062	Quasar	065	Zenith	065
Goldstar	065	Realistic	079	Totevision	009, 010, 065
Panasonic	065	Sony	074

[Para el modo de DVD]
DVD

Marca C digo		Marca C digo Marca C digo
Aiwa	006, 015	Kenwood	037	Sampo	060
Apex	016, 017	Konka	008, 009	Samsung	061, 062, 086, 090
BOSE	097	Magnavox	004, 038	Sansui	073
Broksonic	018	Memorex	039	Sanyo	063, 091
Clarion	019	Mintek	040	Sharp	064, 067
Classic	020	NAD	026	Sherwood	074
Daewoo	021	Nakamichi	041	Sony	011, 012, 065, 066,
Denon	022, 023, 024, 025	Norcent	043		068, 069, 070
Emerson	026, 027	Onkyo	044	Sylvania	027
Fisher	028	Oritron	058	Teac	071
Funai	027	Panasonic	010, 045, 046, 047,	Technics	072
GE	001, 029, 030		048, 049, 050	Techwood	075
Go Video	087	Philips	004, 051	Toshiba	000, 013, 076, 077,
GPX	031	Pioneer	052, 053, 054, 055		078
Hitachi	005, 032, 033, 034,	Proscan	001, 056	Yamaha	079, 080, 081
	035	Qwestar	057, 058	Zenith	014, 082, 092
JVC	003, 007, 036, 042,	RCA	001, 002, 059, 089
	088

DVD port til

Marca C digo		Marca C digo Marca C digo
Aiwa	093	024, 096, 099	Panasonic RCA 098
Audiovox	094, 095

HTIB

Marca C digoLasonic 083 084Panasonic Venturer 085

Marca C digo Marca C digo

[Para el modo de VCR y DVD]

Conjunto de DVD/VCR

Marca C digo de VCR		C digo de DVD	Marca C digo de VCR C digo de DVD
Go Video	081	087	Samsung	084	090
JVC	082	088	Sanyo	085	091
RCA	083	089	Zenith	086	092

Aprendiendo sobre el control remoto

TV/VIDEO selecciona la fuente de entrada del video (página 27)

RECALL despliega la información del estado de la TV en pantalla (página 36)

CHANNEL NUMBERS permite el acceso directo a los canales (página 20)

CH ∧/√ hace los ciclos a través de los canales programados (página 20)

TV selecciona el modo de televisor

CBL/SAT selecciona el modo de videograbadora (página 14)

SLEEP programa el televisor para que se apague en una hora establecida (página 36)

POWER enciende y apaga el televisor

MUTE apaga el sonido (página 33)

VOL + / - ajusta el nivel del volumen

VCR selecciona el modo de CABLE (página 14)

DVD selecciona el modo de DVD (página 15)

PIC SIZE hace los ciclos por cuatro tamaños de la imagen: Natural, TheaterWide 1, TheaterWide 2 y Completo. (página 28)

▲▼◀▶ selecciona o regula los menús en la pantalla (página 19)

FAV ▲/▼ (Favorite Channels) hace ciclos a través de los canales favoritos (página 21)

MENU/ENTER permite el acceso a los menús de programación, y fija la información programada del menú (página 19)

EXIT cierra los menús en pantalla (página 19)

DVD MENU accede al menú de DVD

ENTER configura la selección del menú en el modo DVD

PAUSE pone en pausa una videocinta o DVD

SKIP/SEARCH ◀▶ controla los saltos en el capítulo del DVD

REW rebobina una videocinta o DVD

REC comienza la grabación de una videocinta

PLAY reproduce una videocinta o DVD

STOP detiene una videocinta o DVD

FF avanza una videocinta o DVD

TV/VCR cambia entre los modos de televisor y videograbadora cuando se vean mientras se esté grabando

CLEAR limpia los datos de entrada en el modo de DVD

Configurando su TV

Después que haya instalado las baterías y haya programado el control remoto, necesitará establecer algunas preferencias en el televisor que usa el sistema de menú. Podrá acceder al sistema de menú con los botones en el control remoto.

• Cuando haga una selección del menú, sus cambios ocurrirán inmediatamente. No tendrá que presionar MENU o EXIT para ver sus cambios.
• Después de 15 segundos, la pantalla del menú se cerrará automáticamente si no hace una selección. Sus cambios todavía se guardarán.
• Cuando haya terminado de programar los menús, presione EXIT.

Empezando configuración

La función de EMPEZANDO CONFIGURACION aparecerá la primera vez que encienda el televisor, y le ayudará a seleccionar el idioma del menú, especificar la configuración de TV/CABLE, y programar los canales automáticamente.

IMPORTANTE: Debe primero conectar un sistema de antena o cable TV. Vea "Conectando su TV" en las páginas 7 a 13 para obtener detalles.

1. Presione POWER y encienda el televisor. La función STARTING SETUP comenzará y aparecerá el menú de configuración del idioma en la pantalla. Presione ▲ o ▼ para seleccionar su idioma deseado, presione ENTER.

1. Presione ▲ o ▼ para seleccionar TV o CABLE, luego presione ENTER.
2. Presione ▲ o ▼ para seleccionar COMIENZO (START), y luego pulse ENTER, que comienza el INSTALACIÓN AUTOMÁTICA (AUTO SETUP). Nota: Para cancelar la instalación y volver a la pantalla de TV normal, presione ▲ o ▼ para seleccionar CANCELAR (CANCEL) y luego ENTER.
3. Cuando la INSTALACIÓN AUTOMÁTICA esté completa, aparecerá la pantalla de TV normal. Nota:

- La INSTALACIÓN AUTOMÁTICA de canales puede tomar entre 15 y 30 minutos, para completarse, dependiendo de su servicio de cable regional.

- Para cancelar la INSTALACIÓN AUTOMÁTICA y volver a la pantalla de TV normal, presione SALIR (EXIT).

Cambiando el idioma de despliegue en la pantalla

Podrá escoger en la pantalla tres idiomas diferentes (inglés, francés, español) para el despliegue en pantalla de los menús de ajuste y los mensajes.

Para seleccionar un idioma haga lo siguiente:

1. Presione MENU, luego presione ◀ o ▶ para desplegar el menú de SETUP.

1. Presione ▲ o ▼ para resaltar LANGUAGE.

1. Presione ◀ o ▶ resalte su idioma deseado.

19

Corrección de inclinación de la imagen

Cuando instale o cambie la dirección de la televisor, la imagen podrá inclinarse (causado por el magnetismo de la Tierra). Si esto pasa, use la función de corrección de inclinación de la imagen para obtener la mejor imagen posible.

Para ajustar la inclinación de la imagen:

1. Presione MENU, luego presione
   o para desplegar el menú de SETUP
2. Presione ▲ o ▼ para resaltar IMAGE TILT.
3. Presione ◀ o ▶ ajuste la inclinación de la imagen (de -10 a 10).

Agregando canales a la memoria del televisor

Cuando presione CHANNEL ▲ / ▼ en la TV o CH ∧/√ en el control remoto, su televisor sólo se detendrá en los canales que usted haya guardado en la memoria del canal de canales del televisor. Siga los pasos de abajo para programar los canales en la memoria.

Programando los canales automáticamente

Su televisor podrá detectar automáticamente todos los canales activos y podrá guardarlos en su memoria. Después que el televisor haya guardado automáticamente los canales en su memoria, podrá agregar o borrar canales específicos manualmente.

Para agregar los canales automáticamente:

1. Presione MENU, luego presione ◀o para desplegar el menú de SETUP.
2. Presione ▲ o ▼ hasta que la selección de TV/CABLE se resalte.
3. Presione ◀ o ▶ para resaltar ya sea TV o CABLE, dependiendo de lo que use. Si usa una antena, escoja TV. Si usa cable, escoja CABLE.
4. Presione ▼ para seleccionar CH PROGRAM.
5. Presione ◀ o ▶ para iniciar la programación del canal. El televisor automáticamente hará ciclos a través de todos los canales de televisión o cable (dependiendo de lo que haya seleccionado), y guardará todos los canales activos en la memoria de canales. Mientras el televisor esté haciendo ciclos a través de los canales, aparecerá el mensaje "PROGRAMMING NOW PLEASE WAIT".
6. Cuando la programación de canales se haya completado, aparecerá el mensaje "COMPLETED".
7. Presione CH ▲ o ▼ para ver los canales programados.

Agregando y borrando los canales manualmente

Después que haya programado los canales automáticamente, podrá agregar o borrar los canales específicos manualmente.

Para agregar o borrar los canales manualmente, haga lo siguiente:

1. Presione MENU, y luego presione ◆ despliegue el menú de SETUP.
2. Presione ▲ o ▼ para resaltar ADD/ERASE.
3. Presione ◀ o ▶despliegue el menú de ADD/ERASE.
4. Presione ▲ o ▼ seleccione ADD/ERASE, luego presione ◀ o ▶
5. Presione ▲ o ▼ para seleccionar el canal que desea agregar o borrar. Presione ◀ o ▶ para seleccionar ADD (agregar) o ERASE (borrar).
6. Repita el paso 5 para añadir o eliminar más canales y, a continuación, presione ENTER.
7. Presione EXIT para regresar a la vista normal.

Para agregar un canal digital que esté sintonizando:

Seleccione el canal que desee agregar. Presione ▲ o ▼ para seleccionar ADDING CHANNEL en el paso 4, luego presione ◀ o ▶

Para borrar todo canal de la memoria del canal:

Presione ▲ o ▼ para seleccionar CLEAR ALL del paso 4 de arriba, luego presione ◀ o ▶. Todo canal es borrado de la memoria del canal. (Puede seguir utilizando los números de canales en el mando a distancia para sintonizar un canal.)

Cambiando los canales

Para cambiar al siguiente canal programado, haga lo siguiente: Presione CHANNEL ▼ o ▲ en el televisor o CH ∧ o ∨ en el control remoto.
Para cambiar a un canal analógico específico: Presione los botones de Channel Number (Del 0 al 9) en el control remoto. Por ejemplo, para seleccionar el canal 125, presione 1, 2, 5.
Para cambiar a un canal digital específico: Presione los primeros 3 dígitos, luego presione la tecla con guión (100/-), seguido por el quedándose 3 dígitos. Por ejemplo, para seleccionar el canal 015-001, presione 0, 1, 5, Guión, 0, 0, 1.

Nota:

Puede agregar los canales en forma manual (vea "Agregado y borrado manual de canales," abajo.

Usando las funciones de la TV Ajustando la configuración de los canales Cambiando entre dos canales

Podrá cambiar entre dos canales sin ingresar un número de canal actual cada vez.

Para cambiar entre dos canales:

1. Seleccione el primer canal que desee ver.
2. Seleccione un segundo canal usando los botones de Channel Number (Del 0 al 9, 100).
3. Presione CH RTN. El canal anterior se desplegará.

Cada vez que presione CH RTN, el televisor cambiará alternadamente entre los dos canales.

Programando sus canales favoritos

Usted puede prefijar hasta 12 de sus canales favoritos al usar la función de programación del canal favorito. Debido a que esta función explora sólo a través de sus canales favoritos, le permitirá saltar a otros canales que normalmente no ve.

Podrá usar todavía Channel √/√ para explorar a través de todos los que haya programado en la memoria del televisor o los números de canales para sintonizar directamente un canal.

Para programar sus canales favoritos:

1. Seleccione un canal que desee programar como un canal favorito.
2. Presione MENU, luego presione ◀ o ▶ para desplegar el menú de OPTION.
3. Presione ▲ o ▼ para resaltar FAVORITE CH.
4. Presione ◀ o ▶ para desplegar el menú de FAVORITE CH. SET/CLEAR se resaltará.
5. Presione ◀ o ▶ para resaltar SET y presione ENTER.
6. Presione EXIT para cerrar la pantalla.
7. Repita los pasos del 1 al 6 para los otros 12 canales.

Para seleccionar sus canales favoritos:

Presione los botones FAV ▲/▼ en el control remoto para seleccionar sus canales favoritos.

Los botones FAV ▲/▼ no trabajarán hasta que haya programado uno o más canales favoritos.

Para eliminar sus canales favoritos:

1. Seleccione un canal que desee eliminar de la memoria de canal favorito.
2. Presione MENU, luego presione ◀ o ▶ para desplegar el menú de OPTION.
3. Presione ▲ o ▼ para resaltar FAVORITE CH.
4. Presione ◀ o ▶ para desplegar el menú de FAVORITE CH. SET/CLEAR se resaltará.
5. Presione ◀o▶ para resaltar CLEAR.
6. Presione ENTER hasta que un "0" reemplace el número de canal que desee borrar.
7. Presione EXIT para regresar a la vista normal.
8. Repita los pasos del 1 al 6 para los otros canales.

Nota:

Para volver del menú FAVORITE CH al menú OPTION, presione ▲ o ▼ para resaltar menú OPTION, luego presione ◀ o ▶.

Usando el menú de BLOQUEAR

Nota: La función Chip V sólo está disponible para el sistema Chip V para los EE.UU. El sistema V-Chip canadiense no es respaldado. Podrá prevenir a otros que vean ciertos programas o canales bloqueándolos al usar la función de Chip V.

Seleccionando una Contraseña

Antes de que pueda usar la función de Chip V para bloquear los programas y canales, deberá seleccionar una contraseña. La contraseña que seleccione impedirá a otros que cambien los límites de clasificación que usted estableció.

Para seleccionar su contraseña y acceder al menú de LOCKS haga lo siguiente:

1. Presione MENU, luego presione ◀ para resaltar el menú de LOCKS.
2. Presione ▲ o ▼ para desplegar el modo de entrada de la contraseña.

1. Use los botones de números para los canales (del 0 al 9) para ingresar su contraseña. Si está accediendo al menú de LOCKS por primera vez, seleccione un número de cuatro dígitos para que sea su contraseña. Presione ENTER.

1. Ingrese la contraseña de nuevo para confirmarla y luego presione ENTER. El menú de LOCKS aparecerá.

1. Podrá configurar ahora el menú de LOCKS. Vea "La función del V-Chip (control paterno)" (página 23), "Bloqueando los canales" (página 24), "Bloqueando la entrada de video" (página 25), "Configurando el GameTimer™ (página 25) o "Usando la función de bloqueo del panel frontal" (página 26).

Para cambiar su contraseña:

1. Presione MENU, luego presione ◄ para desplegar el menú de LOCKS.
2. Presione ▲ o ▼ para desplegar el modo de entrada de la contraseña.
3. Use los botones de números para los canales (del 0 al 9) para ingresar su contraseña. Presione ENTER. El menú de LOCKS aparecerá.
4. Presione ▲ o ▼ para resaltar NEW PASSWORD y presione ◀ o ▶ para desplegar el menú de NEW PASSWORD.
5. Use los botones de números para los canales (del 0 al 9) para ingresar un nuevo código. Presione ENTER.
6. Ingrese la contraseña de nuevo para confirmarla, y luego presione ENTER.
7. Presione EXIT para regresar a la vista normal.

La función del V-Chip (control paterno)

La Asociación de Películas de América (MPAA - Motion Picture Association of America) usa un sistema de clasificación para calificar el contenido de la película. Las estaciones de televisión también emplean un sistema de clasificación para calificar el contenido de los programas televisivos. Las clasificaciones de MPAA, Youth TV y el televisor trabajan con la función del Chip V y le permiten bloquear los programas según los límites de clasificación que usted establezca.

Para usar Chip V para bloquear los programas por clasificación haga lo siguiente:

1. Presione MENU, luego presione ◀ o ▶ para desplegar el menú de LOCKS.
2. Presione ▲ o ▼ para desplegar el modo de entrada de la contraseña.
3. Use los botones de números para los canales (del 0 al 9) para ingresar su contraseña. Presione ENTER. El menú de LOCKS aparecerá.

4. Presione ▲ o ▼ para resaltar V-CHIP.

5. Presione ◀ o ▶ para resaltar ON para habilitar el bloqueo del programa con Chip V por clasificación.

6. Presione ◀ para resaltar OFF para desactivar el bloqueo del programa con Chip V por clasificación.

7. Presione ▲ o ▼ para resaltar V-CHIP SET. Luego, presione ◀ o ▶ para desplegar el menú de V-CHIP SET.

8. Presione ▲ o ▼ para resaltar TV RATING. Luego, presione ◀ o ▶ para desplegar la clasificación deseada.

OFF : TV RATING no está ijado TV-Y : Todos los niños
TV-Y7 : 7 años de edad y más arriba TV-G : Público general
TV-PG : Guía paterna

TV-14 : 14 años de edad y más arriba

TV-MA : 17 años de edad y más arriba

- Cuando seleccione TV-Y7, TV-PG,

TV-14 o TV-MA, presione RECALL para explicar la clasificación. Presione ▲ o ▼ para seleccionar la clasificación deseada. Presione ◀ o ▶ para seleccionar la configuración ON o OFF.

1. Presione ▲ o ▼ para resaltar MOVIE RATING. Luego presione ◀ o ▶ para desplegar el menú de RATING SET. Presione ▲ o ▼ para seleccionar clasificación deseada, luego presione ◀ o ▶ para seleccionar ON o OFF.

G : Todas las edades PG : Guía patema

PG-13 : Se sugiere guía paterna menos de 13 años de edad

R : Se sugiere guía paterna cuando se tenga menos de 17 años de edad

NC-17 : 17 años de edad y más arriba X : Sólo adultos

Cuando trate de ver un programa con un bloqueo de clasificación, aparecerá un mensaje que lista las clasificaciones del programa. El programa todavía podrá verse si presiona MUTE y luego ingrese su contraseña para desviar el bloqueo temporalmente.

Nota: Cuando se mira una emisión digital con un sistema nuevo de evaluación de contenido, la evaluación del programa no se visualizará.

Nota:

• Si se olvida de su contraseña, presione RECALL cuatro veces dentro de cinco segundos mientras el televisor esté en el modo de ingresar la contraseña. Esto le permitirá restablecer su contraseña.
• Cuando recepciona en su TV una emisión digital con un nuevo sistema de evaluación, puede emplear la función V-CHIP SET (DTV).

información importante sobre seguridad

Bienvenido a Toshiba

Connectando su TV

Usando el control remoto

Configurando su TV

Usando las funciones de la TV

Apéndice

Bloqueando los canales

Con la función CH LOCK, puede bloquear el acceso a ciertos canales. No podrá sintonizar los canales bloqueados a no ser que borre el ajuste. Puede bloquear hasta 12 canales de TV y 12 canales de TV por cable.

Para bloquear los canales:

1. Seleccione un canal que desee bloquear.

2. Presione MENU, luego presione ◦ para desplegar el menú de LOCKS.

3. Presione ▲ o ▼ para desplegar el modo de entrada de la contraseña.
4. Use los botones de Channel Number (del 0 al 9) para ingresar su contraseña, luego presione ENTER. Aparecerá el menú de LOCKS.
5. Presione ▲ o ▼ para resaltar CH LOCK y presione ◇o para desplegar el menú de CH LOCK.
6. Presione ◄ para seleccionar SET, para fijar el canal como uno para bloquearse. Luego presione ENTER.
7. Repita los pasos del 1 al 6 para bloquear los otros canales. Cuando termine de bloquear los canales, presione EXIT para regresar a la vista normal.

Si intenta sintonizar un canal bloqueado, el televisor no lo desplegará, pero desplegará el canal no bloqueado más cercano.

Para desbloquear los canales:

1. Presione MENU, luego presione ◄ para desplegar el menú de LOCKS.
2. Presione ▲ o ▼ para desplegar el modo de entrada de la contraseña.
3. Use los botones de números para los canales (del 0 al 9) para ingresar su contraseña, luego presione ENTER. El menú de LOCKS aparecerá.
4. Presione ▲ o ▼ para resaltar CH LOCK y presione ◀ o ▶ para desplegar el menú de CH LOCK.
5. Presione ◀o▶ para resaltar CLEAR y limpie todos los canales de la lista de los canales bloqueados. Presione ENTER.
6. Presione EXIT para regresar a vista normal.

Nota:

• Después de programar CH LOCK, cambie los canales antes de apagar el televisor.
• Para volver del menú CH LOCK al menú LOCKS, presione ◀ o▶para resaltar menú LOCKS, luego presione ◀ o ▶.

Bloqueando la entrada de video

Con la función de VIDEO LOCK, podrá bloquear las fuentes de entrada (VIDEO1, VIDEO2, ColorStream y los canales 3 y 4). No podrá seleccionar las fuentes de entrada con el botón de TV/VIDEO o los botones de Channel a menos que limpie la configuración.

Para configurar el bloqueo de video haga lo siguiente:

1. Presione MENU, luego presione ◀ o ▶ para desplegar el menú de LOCKS.
2. Presione ▲ o ▼ para desplegar el modo de entrada de la contraseña.
3. Use los botones de Channel Number (del 0 al 9) para ingresar su contraseña, luego presione ENTER. Aparecerá el menú de LOCKS.
4. Presione ▲ o ▼ para resaltar VIDEO LOCK.
5. Presione ◀ o ▶ para seleccionar uno de lo siguiente:

• VIDEO: Bloquea VIDEO1, VIDEO2 y ColorStream.
• VIDEO +: Bloquea VIDEO1, VIDEO2, ColorStream, canal 3 y canal 4. Esta opción deberá usarse si usa la terminal de la an videocinta.
6. Presione EXIT para regresar a la vista normal.

Para desbloquear las entradas de video:

Presione OFF en el paso 5, sobre el cual se desbloquean todas las fuentes de ingreso de video y los canales 3 y 4.

Configurando el GameTimer™ (Tiempo de juego)

Con la función de GameTimer™, podrá automáticamente activar la función de VIDEO LOCK (configuración de VIDEO) para fijar un límite de tiempo para reproducir un juego de televisión (30, 60, 90 ó 120 minutos).

Para configurar el cronómetro del juego, haga lo siguiente:

1. Presione MENU, luego presione ◀ o ▶ para desplegar el menú de LOCKS.
2. Presione ▲ o ▼ para desplegar el modo de entrada de contraseña.
3. Use los botones de Channel Number (del 0 al 9) para ingresar su contraseña, luego presione ENTER. Aparecerá el menú de LOCKS.
4. Presione ▲ o ▼ para resaltar GAME TIMER.
5. Presione ◀ o ▶ para seleccionar un límite de tiempo (30 minutos, 60 minutos, 90 minutos, 120 minutos u OFF).
6. Presione EXIT para regresar a la vista normal. Después que se programe GameTimer, el despliegue aparecerá brevemente cada diez minutos para recordarle que el GameTimer está operando. Cuando el tiempo programado se alcance, la televisión cambiará automáticamente de canal y entrará al modo de bloqueo de video.

Para desactivar GameTimer y desbloquear el VIDEO LOCK:

Fije VIDEO LOCK a OFF (vea "Bloqueando la entrada de video" citado anteriormente).

Nota:

Después de programar VIDEO LOCK, cambie los canales o active la tecla de TV/VIDEO antes de apagar el televisor o será bloqueado la próxima vez que lo encienda.

Nota:

• Puede disfrutar de este televisor también con videojuegos. No obstante, ciertos videojuegos que emplean palancas de control del tipo "pistolas de luz" para disparar contra objetivos en la pantalla, pueden no funcionar con este televisor.
• P ara visualizar la función GameTimer, presione RECALL (ver "Desplegando la información del estado de la TV en pantalla" en la página 36).

Usando la función de bloqueo del panel frontal

Podrá bloquear los botones del panel frontal para prevenir que sus configuraciones sean cambiadas accidentalmente (por los niños, por ejemplo). Cuando el bloqueo del panel frontal esté en ON, todos los botones de control en el panel frontal del televisor (excepto POWER) no operarán.

Para bloquear el panel frontal:

1. Presione MENU, luego presione ◀ o ▶ para desplegar el menú de LOCKS.
2. Presione ▲ o ▼ para desplegar el modo de entrada de la contraseña.
3. Use los botones de números para los canales (del 0 al 9) para

ingresar su contraseña, luego presione ENTER. El menú de LOCKS aparecerá.

1. Presione ▲ o ▼ para resaltar FRONT PANEL LOCK y presione ◀ o ▶ para resaltar ON.
2. Presione EXIT para regresar a la vista normal.

Si se presiona un botón en el panel frontal, aparecerá el mensaje "NOT AVAILABLE".

Para desbloquear el panel frontal:

Presione y retenga el botón VOLUME ▼ en el panel frontal del televisor durante aproximadamente 10 segundos hasta que aparezca el mensaje "FRONT PANEL LOCK: OFF" en pantalla.

También podrá desbloquear el panel frontal al usar los menús:

Seleccione OFF del paso 4 de arriba.

Creando las etiquetas de los canales

Las etiquetas del canal aparecen sobre el despliegue del número del canal cada vez que encienda el televisor, seleccione un canal, o presione el botón de Recall. Podrá escoger cualquiera de los cuatro caracteres para identificar un canal.

Para crear las etiquetas del canal, haga lo siguiente:

1. Seleccione un canal que desee etiquetar.
2. Presione MENU, luego presione ◀ o ▶ hasta que el menú de OPTION aparezca.
3. Presione ▲ o ▼ para resaltar CH LABEL.
4. Presione ◀ para desplegar el menú de CH LABEL. SET/CLEAR se resaltará.
5. Presione ◀ o ▶ para resaltar SET.
6. Presione ENTER para resaltar LABEL.
7. Presione ◄ para ingresar un caracter en el primer espacio. Presione el botón repetidamente hasta que el caracter que desee aparezca en la pantalla. Presione ENTER.

Nota:

El caracter cambiará como se muestra debajo.

1. Repita el paso 7 para ingresar el resto de los caracteres. Si usted deseara un espacio en blanco en el nombre de la etiqueta, deberá escoger un espacio vacío de la lista de caracteres; de otra manera, un guión aparecerá en ese espacio.
2. Repita los pasos del 1 al 8 para otros canales. Podrá asignar una etiqueta a cada canal.
3. Presione EXIT para regresar a la vista normal.

Para borrar las etiquetas del canal, haga lo siguiente:

1. Seleccione un canal con una etiqueta.
2. Presione MENU, luego presione ◀ o▶ hasta que aparezca el menú de OPTION.

3. Presione ▲ o ▼ para resaltar CH LABEL.

4. Presione ◀ o▶para desplegar el menú de CH LABEL. SET/CLEAR se resaltará.

5. Presione ◀ o ▶ para resaltar CLEAR.

6. Presione ENTER.

7. Repita los pasos del 1 al 6 para borrar otras etiquetas del canal.

Nota:

Para volver del menú CH LABEL al menú OPTION, presione ▲ o ▼ para resaltar menú OPTION, luego presione ◀ o ▶

Seleccionando la fuente de entrada de video

Presione TV/VIDEO para ver una señal de otro dispositivo conectado a su televisor, como una videograbadora o reproductor de DVD. Podrá seleccionar ANT, VIDEO 1, VIDEO 2 o ColorStream dependiendo qué conectores de entrada usó para conectar sus dispositivos (vea "Conectando su TV" en la páginas 7-12).

Al presionar TV/VIDEO en el control remoto, se desplegará la fuente de señal actual. (Presione TV/VIDEO de nuevo o ▲/▼ o del 0 al 3 para cambiar las fuentes)

Configurando el reloj

Deberá ajustar el reloj antes de que pueda programar el cronómetro de ON/OFF TIMER.

Para ajustar el reloj: (Ejemplo: "8:30 AM", Sábado 28 de ottobre de 2006)

1. Presione MENU, luego presione ◄ para desplegar el menú de SETUP.
2. Presione ▲ o ▼ para resaltar CLOCK SET, luego presione ◀ o ▶
3. Presione ◀ o ▶ para ajustar la hora, luego presione ▶.
4. Fije el DAY, el YEAR y la TIME como en el paso 3. Después de programar la hora, la fecha y el tiempo comienzan a funcionar automáticamente.

1. Presione EXIT para regresar a vista normal.

Configurando el cronómetro de ENCENDIDO/APAGADO

Esta función le permite a usted programar el televisor para que se encienda automáticamente en una hora fijada. Si programa ON TIMER a "DAILY", el televisor se encenderá todos los días a la misma hora y en el mismo canal hasta que elimine ON TIMER.

Para ajustar el cronómetro de encendido: (Ejemplo: Encender el televisor en el canal 12 a las 6:30 AM, DIARIAMENTE)

1. Ajuste el reloj, si no lo ha hecho todavía (vea arriba).

2. Presione MENU, luego presione ◀ o ▶ para desplegar el menú de OPTION.

3. Presione ▲ o ▼ para resaltar ON/OFF TIMER.

4. Presione ◀ o ▶ para resaltar SET, luego presione ENTER. Aparecerá el menú de ON/OFF TIMER.

5. Presione ▲ o ▼ para resaltar ON TIMER y presione ◀ o ▶ para resaltar la posición de las horas.

6. Presione ▲ o ▼ para ajustar la hora deseada, luego presione ▶.

7. Ajuste los minutos y el canal como se hizo en el paso 6.

8. Presione a para seleccionar ONCE o DAILY, luego presione ENTER.

9. Presione EXIT para regresar a la vista normal.

Para ajustar el cronómetro (de apagado automático): Seleccione OFF TIMER del paso 5 de arriba.

Para cancelar el cronómetro (de encendido automático), haga lo siguiente:

Seleccione CLEAR del paso 8 de arriba. Presione EXIT para regresar a la vista normal.

27

Nota:

Si se interrumpe la fuente de energía para el televisor (por ejemplo, el cable de corriente está desconectado u ocurre una falla en la energía), necesitará volver a ajustar el reloj.

• Si se interrumpe o falla el suministro de energía eléctrica, se perderá el ajuste del cronómetro.
• Para visualizar la función de cronómetro de Encendido/Apagado presione RECALL (ver "Desplegando la información del estado de la TV en pantalla" en la página 36).
• P ara volver del menú ON/OFF TIMER al menú OPTION, presione ▲ o▼ para resaltar menú OPTION, luego presione ◀ o►.

Viendo los formatos de imágenes de pantalla amplia

Podrá ver programas en una variedad de tamaños: Natural, TheaterWide 1, TheaterWide 2 y Completo.

La manera en que se despliegue la imagen en cualquiera de los tamaños de la imagen variará, dependiendo del formato del programa que esté viendo. Seleccione el tamaño de la imagen que despliega el programa actual de la manera que le parezca mejor a usted.

Seleccionando el tamaño de la imagen

1. Presione PIC SIZE en el control remoto.

2. Presione el botón del número correspondiente (del 0 al 3) o ▲/▼ para seleccionar el tamaño deseado de la imagen, como se describe debajo y en la siguiente página.

Tamaño natural de la imagen

- La imagen se despliega cerca de su proporción originalmente formateada. Algunos formatos del programa se desplegarán con barras laterales y/o barras en la parte superior e inferior. Ejemplo del tamaño natural de la imagen: La manera en que se despliegue la imagen variará, dependiendo del formato del programa que esté mirando actualmente.

Imagen convencional (4:3) en una pantalla de televisor convencional
Imagen convencional (4:3) de tamaño natural en su televisor de pantalla amplia

Tamaño TheaterWide 1 de la imagen (para programas con formato 4:3)

• La imagen se expande de forma más amplia para llenar el ancho de la pantalla, pero sólo ligeramente extendida de forma más alta.
• Los márgenes superior e inferior podrían estar ocultos; sin embargo, este modo no puede desplazarse.

↓

Ejemplo del tamaño TheaterWide1 de la imagen

Nota:

También podrá cambiar el tamaño de la imagen al seleccionar PICTURE SIZE en el menú de SETUP.

Nota:

La función PICTURE SIZE también está disponible para formatos de programas de alta definición (tales como 1080i o 720p).

AVISO DE POSIBLES EFECTOS ADVERSOS EN EL TUBO DE IMÁGENES DE LA TELEVISOR

Evite desplegar imágenes estacionarias en su televisor durante períodos extendidos de tiempo. Las imágenes fijas (que no se mueven) tales como las barras negras o grises en los formatos de imágenes de pantalla amplia, los patrones de juegos de video, los logotipos de las estaciones de televisor y los subtítulos ocultos pueden quedar marcadas permanentemente en el tubo de imágenes. Este tipo de daño NO SE CUBRE POR SU GARANTÍA.

Usar estas funciones para cambiar el tamaño de la imagen (es decir, cambiar la proporción de la altura / anchura) para cualquier otro propósito diferente a su observación privada podría prohibirse bajo las Leyes de Copyright de los Estados Unidos y otros países, y usted podría estar sujeto a la responsabilidad civil y penal.

Tamaño TheaterWide 2 de la imagen (para los programas en "letter-box")

• La imagen se extiende en la misma proporción de forma más amplia y más alta (retiene su proporción original).
• Los márgenes superior e inferior de la imagen podrían estar ocultos. Para ver las áreas ocultas, vea "Desplazando la imagen TheaterWide" en la página 30.

Ejemplo del tamaño Dimensión Cine 2 de la imagen

Tamaño Completo de la imagen (para programas de fuentes 16:9)

• Si se recibe un programa en formato 16:9, la imagen se visualiza en su proporción original.
• Si está recibiendo un programa con formato 4:3, la imagen se expandirá de forma más amplia para llenar la anchura de la pantalla, pero no se expandirá de forma más alta.
• Ninguna de las imágenes se ocultan.

Ejemplo del tamaño Completo de la imagen

Nota:

• Si selecciona Theater Wide 2 los márgenes superior e inferior de la imagen podrán estar ocultos. Para ver los bordes ocultos, desplace ya sea la imagen (vea la página 30) o trate de ver el programa en tamaño Completo de la imagen.
• Cuando se selecciona TheatherWide 2 y se visualiza el menú, el tamaño de la imagen cambia automáticamente a Full. Cuando el menú desaparece la imagen vuelve a TheaterWide 2.
• TheaterWide 2 no puede usarse con la función de Subtítulos Ocultos. Cuando se selecciona Subtítulos Ocultos mediante TheaterWide 2, la imagen cambia automáticamente a Full.

AVISO DE POSIBLES EFECTOS ADVERSOS EN EL TUBO DE IMÁGENES DE LA TELEVISOR

Evite desplegar imágenes estacionarias en su televisor durante períodos extendidos de tiempo. Las imágenes fijas (que no se mueven) tales como las barras negras o grises en los formatos de imágenes de pantalla amplia, los patrones de juegos de video, los logotipos de las estaciones de televisor y los subtítulos ocultos pueden quedar marcadas permanentemente en el tubo de imágenes. Este tipo de daño NO SE CUBRE POR SU GARANTÍA.

Usar estas funciones para cambiar el tamaño de la imagen (es decir, cambiar la proporción de la altura / anchura) para cualquier otro propósito diferente a su observación privada podría prohibirse bajo las Leyes de Copyright de los Estados Unidos y otros países, y usted podría estar sujeto a la responsabilidad civil y penal.

Desplazando la imagen TheaterWide® (sólo TheaterWide 2)

1. Presione PIC SIZE para seleccionar el modo Dimensión Cine2.
2. Presione MENU, o manténgalo presionado ◀ o ▶ hasta que aparezca el menú de SETUP.
3. Presione ▲ o ▼ para resaltar PICTURE SCROLL.

1. Presione ◀ o ▶ para desplegar el modo de Ajuste del Desplazamiento.

1. Presione ▲ o ▼ para ajustar la posición vertical de la imagen.

- Posición normal (centro)

- P ara subir la imagen, presione▲.

- P ara bajar la imagen, presione▼

Nota:

Podrá desplazar la imagen en TheaterWide 2 solamente. Las cantidades de desplazamiento son como siguen:

Ajustando la calidad de la imagen

Podrá ajustar la calidad de la imagen a sus preferencias personales, incluyendo el CONTRAST (contraste), BRIGHTNESS (brillo), COLOR (color), TINT (tinte) y SHARPNESS (nitidez). Las calidades que escoja se guardarán automáticamente en la memoria de su televisor para que pueda hacerlos volver en cualquier momento.

Para ajustar la calidad de la imagen:

1. Presione MENU, luego presione ◀ o ▶ para desplegar el menú de PICTURE.
2. Presione ▲ o ▼ hasta que el elemento que desee ajustar se ajuste.

Selección Presionar
BRIGHTNESS más oscuro más claro
CONTRAST más bajo más alto
COLOR	más pálido más profundo
TINT	rojizo verdoso
SHARPNESS	más suave más nítido

1. Presione EXIT para regresar a la vista normal.

Restableciendo sus ajustes de la imagen

La función RESET devuelve los ajustes de calidad de la imagen a las siguientes configuraciones de fábrica:

BRIGHTNESS ..... centro (25) TINT ..... centro (0)

CONTRAST .... max (50) SHARPNESS..... centro (25)

COLOR ...... centro (25)

Para restablecer sus ajustes de la imagen:

1. Presione MENU, luego presione ◀ o ▶ para desplegar el menú de PICTURE.
2. Presione ▲ o ▼ para resaltar RESET, y luego presione ▶.

Usando la función de subtítulos

La función Closed Caption tiene dos opciones:

• Desplegar subtítulos en la pantalla de diálogo, narración y efectos de sonido de los programas y videos que tengan subtítulos (normalmente identificados en su lista de televisión local como "CC"):
• Desplegar texto en la pantalla de información no relacionada al programa, como el clima o los datos de la bolsa (si está disponible en su área de vista).

Para ver subtítulos o texto:

1. Sintonice el televisor en el programa deseado.
2. Presione MENU, y luego presione ◀ o▶para desplegar el menú de SETUP.
3. Presione ▲ o ▼ para resaltar CLOSED CAPTION.

4. Presione ◀o▶ para seleccionar el modo deseado de Subtítulos, como sigue:

5. P ara ver subtítulos, seleccione C1 o C2 (C1 despliega la traducción del idioma primario en su área). Nota: Si el programa o video que haya seleccionado no tiene subtítulos, no se desplegarán subtítulos en la pantalla.

6. Para ver texto, seleccione T1 o T2. Nota: Si el texto no está disponible en su área de vista, aparecerá un rectángulo negro en la pantalla. Si esto pasa, fije la función de Subtítulos a OFF.

Nota: Cuándo una señal digital se recibe, usted puede escoger de CS1, CS2, CS3, CS4, CS5, CS6, C1, C2, C3, C4, T1, T2, T3, T4, y OFF.

Para apagar la función de subtítulos:

Marque OFF en el paso 4, arriba.

Usando la función de subtítulos avanzados

Esta función está diseñada para personalizar únicamente el teletexto digital.

1. Sintonice la televisor al programa deseado.
2. Presione MENU, y luego presione ◆ ▶despliegue el menú de SETUP.
3. Presione ▲ o ▼ para resaltar CC ADVANCED, luego presione ▶.
4. Presione ▲ o ▼ seleccione los artículos deseados para ajustar, luego presione ◄ ▶
5. Presione ▲ o ▼ seleccione la colocación deseada, luego presione ENTER.

Puede seleccionar los siguientes elementos y opciones de configuración.

TEXT SIZE:	A UTO, SMALL, STANDARD
TEXT TYPE:	A UTO, DEFAULT, MONO W. PROP. W. SERIF, MONO W/O SERIF, PROP. W/O SERIF, CASUAL, CUR SIVE, SMALL CAPITALS
TEXT COLOR:	AUTO, BLACK, WHITE, RED, GREEN, BLUE, YELLOW, MAGENTA, CYAN
TEXT EDGE:	AUTO, NONE, RAISED, DEPRESSED, UNIFORM, LEFT DROP SHADOW, RIGHT DROP SHADOW
BACKGROUND COLOR:	AUTO, BLACK, WHITE, RED, GREEN, BLUE, YELLOW, MAGENTA, CYAN

1. Presione EXIT para regresar a la vista normal.

Nota:

Usando la función de subtítulos no podrá decodificarse en las situaciones siguientes:

• Cuando una videocinta se haya doblado.
• Cuando la recepción de la señal esté débil.
• Cuando la recepción de la señal no sea normal.

AVISO DE POSIBLES EFECTOS ADVERSOS EN EL TUBO DE IMÁGENES DEL TELEVISOR

Evite desplegar imágenes estacionarias LARGE en su televisor durante períodos

SEMPendidos de tiempo. Las imágenes fijas (que no se mueven) tales como las barras negras o grises en los formatos de imágenes de pantalla amplia, los patrones de juegos de video, los logotipos de las estaciones de televisión y los subtítulos ocultos pueden quedar marcadas permanentemente en el tubo de imágenes. Este tipo de daño NO SE CUBRE POR SU GARANTÍA.

Nota:

No configure el color de texto "Text Color" para "Closed Caption" del mismo color que el color de fondo "Background Color" ya que esto hará que el texto no sea visible.

Ajustando el sonido

Enmudeciendo el sonido

Presione MUTE para apagar el sonido temporalmente. Mientras que el sonido esté apagado, la pantalla desplegará la palabra MUTE en la esquina inferior derecha. Para restaurar el sonido, presione MUTE o presione VOL+/-.

Seleccionando las estaciones en estéreo/SAP

El sonido multicanal de televisión (MTS - Multi-channel TV) proporciona sonido estereofónico de alta fidelidad. MTS también podrá transmitir un segundo programa de audio (SAP - Second Audio Program) conteniendo un segundo idioma u otra información de audio.

Nota: La función MTS no está disponible en el modo de VIDEO.

Cuando el televisor reciba una transmisión en estéreo o SAP, la palabra STEREO o SAP aparecerá en la pantalla cada vez que se encienda el televisor, se cambie el canal o se presione el botón de RECALL.

Para escuchar sonido estereofónico:

1. Presione MENU, luego presione ◀ o▶ para desplegar el menú de AUDIO.
2. Presione ▲ o ▼ para resaltar MTS.

3. Presione ◀ o ▶ para resaltar STR (estéreo). Nota:

4. En general, podrá dejar su televisor en el modo estéreo porque el televisor producirá automáticamente el tipo de que se transmite (estéreo o mono).

5. Si el sonido estereofónico es ruidoso, seleccione MONO para reducir el ruido.

1. Presione EXIT para regresar a la vista normal.

Para escuchar el Segundo Programa de Audio (SAP - Second Audio Program):

1. Presione MENU, luego presione ◀ o▶ para desplegar el menú de AUDIO.
2. Presione ▲ o ▼ para resaltar MTS.
3. Presione ◀o ▶para resaltar SAP. Los altavoces de el televisor producirán el segundo programa de audio en lugar del audio normal.
4. Presione EXIT para regresar a la vista normal.

Ajustando la calidad del sonido

Podrá cambiar la calidad del sonido de su televisor al ajustar el grave, el agudo y el balance.

Para ajustar la calidad del sonido, haga lo siguiente:

1. Presione MENU, luego presione ◀ para desplegar el menú de AUDIO.
2. Presione ▲ o ▼ para resaltar el elemento que desee ajustar.

1. Presione ◀ o ▶ para ajustar el nivel.

2. hace que la calidad seleccionada del sonido sea más débil o que disminuya el balance en el canal derecho, dependiendo del elemento seleccionado.

3. hace que la calidad seleccionada del sonido sea más fuerte o que disminuya el balance en el canal izquierdo, dependiendo del elemento seleccionado.

Nota:

Un segundo programa de audio (SAP) sólo podrá escucharse en aquellas estaciones de televisión que lo ofrezcan.

Por ejemplo, una estación podría transmitir música como segundo programa de audio. Si tiene el modo de SAP activado, verá el programa actual en la pantalla pero escuchará música en lugar del programa normal de audio.

Sin embargo, si tiene el modo de SAP activado, y la estación que está mirando no está transmitiendo actualmente un segundo programa audio, escuchará el audio normal de la estación; pero ocasionalmente no hay ningún sonido en el modo de SAP. Si esto pasa, fije la función de MTS al modo de STEREO.

Selección del idioma del audio

Si una señal digital incluye dos o más idiomas de audio, puede seleccionar cuál desea escuchar.

Para selección del idioma del audio:

1. Presione MENU, luego presione ◀ o ▶ despliegue el menú de AUDIO.
2. Presione ▲ o ▼ para resaltar AUDIO LANGUAGE, luego presione ◀ o ▶.

1. Presione ▲ o ▼ para seleccionar el idioma deseada, luego presione ENTER.
2. Presione EXIT para regresar a la vista normal.

Seleccionando el formato de salida digital

Cuando conecte un decodificador Dolby® Digital u otro sistema digital de audio a la salida de audio digital del TV, use esta función para seleccionar el formato de salida de audio digital (ver en la página 13 "Conectando un amplificador A/V con sonido surround digital incorporado").

Para seleccionar el formato salida digital:

1. Presione MENU, luego presione ◀ despliegue el menú de AUDIO.
2. Presione ▲ o ▼ para resaltar DIGITAL OUTPUT.

1. Presione ◄ para resaltar PCM o DOLBY DIGITAL.
2. Presione EXIT para regresar a la vista normal.

Usando la función de sonido StableSound®

La función de StableSound limita el nivel más alto del volumen para prevenir cambios extremos en el volumen cuando se cambie la fuente de señal. Para encender la función de StableSound®, haga lo siguiente:

1. Presione MENU, luego presione ◀ o ▶ hasta que aparezca el menú de AUDIO.
2. Presione ▼ o ▲ para resaltar STABLE SOUND.
3. Presione ◀ o ▶ para resaltar ON.

1. Presione EXIT para regresar a la vista normal.

Para apagar la función de StableSound® haga lo siguiente: Resalte OFF del paso 3 de arriba.

Usando la función de sonido Surround

La función de sonido surround expande el campo de escucha de audio de forma más amplía y profunda para crear la calidad excepcional de sonido de las bocinas de la televisión. La función usa señales estereofónicas de una transmisión de televisión o una entrada de video.

Para encender la función de sonido surround:

1. Seleccione el modo STEREO, si está disponible (vea "Seleccionando las estaciones en estéreo/SAP" en la página 33.)
2. Presione MENU, y luego presione

◀ o ▶ hasta que el menú de AUDIO aparezca.

1. Presione ▼ o ▲ para resaltar SURROUND.
2. Presione ◀ o▶para resaltar ON.

Para apagar la función de sonido surround, haga lo siguiente: Resalte OFF del paso 4 de arriba.

En general, podrá dejar su televisión en el modo surround porque producirá automáticamente el tipo de sonido que se está transmitiendo (surround estéreo o monofónico).

Restableciendo sus ajustes de audio

La función de RESET devolverá los ajustes de audio a las configuraciones de fábrica siguientes:

MTS.... STR Digital output .... PCM

Para restablecer sus ajustes de audio:

1. Presione MENU, luego presione ◀o ▶ para desplegar el menú de AUDIO.
2. Presione ▼ o ▲ para resaltar RESET, y luego presione ▶.

Cómo comprobar la potencia de la señal digital

Puede comprobar el ancho de la señal digital, mirando el contador digital.

Para ver el indicador de señal digital:

1. Presione MENU, luego presione ◄ Lespliegue el menú de SETUP.
2. Presione ▼ o ▲ para resaltar SIGNAL METER.
3. Presione ◀ o ▶ verificar la potencia de la señal digital.
4. Presione EXIT para regresar a la vista normal.

Nota:

• La función del indicador de señal no está disponible en el caso de los canales analógicos.
• Después de 4 minutos, la pantalla SIGNAL METER (Indicador de señal) vuelve automáticamente al modo de TV normal.
• Cuando seleccione un canal disponible, el contador de señal deberá de reaccionar.

Configurando el sleep timer (cronómetro de apagado automático)

Podrá configurar el televisor para que se apague automáticamente.

Para ajustar el cronómetro de apagado automatico (sleep timer):

Presione repetidamente SLEEP en el control remoto para fijar la duración de tiempo hasta que el televisor se apague. El reloj hará una cuenta regresiva de 10 minutos por cada presión del botón SLEEP (0h00m, 0h10m,...1h50m, 2h00m). Después de programar el tiempo de dormir, el despliegue aparecerá brevemente cada diez minutos para recordarle que el cronómetro de dormir está operando.

Para confirmar la configuración del cronómetro de apagado automatico (sleep timer), haga lo siguiente:

Presione SLEEP una vez. El tiempo restante se desplegará momentáneamente.

Para cancelar el cronómetro de apagado automatico (sleep timer), haga lo siguiente:

Presione repetidamente SLEEP hasta que el despliegue cambie a 0h00m.

Desplegando la información en pantalla

Presione RECALL para desplegar la siguiente información en la pantalla:

Canal analógico:

• Reloi
- Modo de número de canal o VIDEO seleccionado
- Etiqueta del canal (si está prefijado)
- Estado de audio Estéreo o Segundo Programa de Audio (SAP - second audio program)
- Clasificación del contenido (sistema analógico de evaluación)
- Cronómetro de Encendido, Cronómetro de Apagado, Sleep Timer (si está programado)
• T amaño de la imagen

Canal digital:

• Reloj
- Número de canal, nombre de la estación, nombre del programa
- Tiempo restante
- Idioma del audio
- Clasificación del contenido (nuevo sistema digital de evaluación)
- Marca de subtítulos
• Marca de Chip-V

Nota:

• El estado del canal analógico se mostrará en la pantalla aproximadamente 4 segundos.
• El estado del canal digital se muestra en forma continua. Presione RECALL nuevamente, se mostrará el estado de canal análogo.

Apagado automático

El televisor se apagará automáticamente después de aproximadamente 15 minutos si se sintoniza en un canal libre o una estación que termine su transmisión por el día y deje de transmitir en ese canal. Esta función no trabaja en el modo de VIDEO.

Entendiendo la función de Retorno de Energía

Si la energía se interrumpe mientras esté viendo la televisión y la energía se vuelve a reabastecer, la función de Power Return encenderá el televisor automáticamente. Si la energía se va a apagar durante bastante tiempo o si usted va a estar durante bastante tiempo fuera de la casa, desenchufe el cable de corriente del tomacorriente de la pared para impedir que el televisor se encienda en su ausencia.

Apéndice

Solución de problemas

Antes de llamar a un técnico de servicio, por favor verifique la tabla por una posible causa del problema y algunas soluciones.

Problema Solución

Retángulo negro en la pantalla	• Seleccione OFF en el menú de subtítulos (Closed Caption) para apagar el modo de texto.• Si usted conectó un receptor de alta definición, un lector de DVD 480p, u otro dispositivo similar a esta TV, debe cambiar primero la salida del dispositivo al modo entrelazado 480i. En caso contrario, se verá la palabra “ColorStream” sobre una pantalla negra.
La TV no enciende	• Asegúrese que el cable de corriente esté conectado, luego presione POWER.• Las baterías del control remoto podrían estar descargadas. Reemplace las baterías.
Sin imagen, sin sonido	• R e vise las conexiones de la antena o cable.
Sin sonido, imagen bien	• El sonido puede enmudecido. Presione VOLUME.• La estación podría tener dificultades de transmisión. Pruebe otro canal.• La función de MTS podría estar en el modo de SAP. Presione el botón de MTS en el control remoto hasta que el modo de STEREO (o MONO) esté activo.
Sonido pobre, imagen bien	• La estación podría tener dificultades de transmisión. Pruebe otro canal.• La función de MTS podría estar en el modo de SAP. Presione el botón de MTS en el control remoto hasta que esté activo el modo STEREO (o MONO).
Imagen pobre, sonido bien	• V erifique las conexiones de la antena.• La estación podría tener dificultades de transmisión. Pruebe otro canal.• Ajuste el menú de PICTURE.
Recepción pobre de los canales de transmisión	• La estación podría tener dificultades de transmisión. Pruebe otro canal.• V erifique las conexiones de la antena.• Si está usando una videograbadora, asegúrese que el botón de TV/VIDEO esté configurado correctamente.
No puede recibir por arriba del canal 13	• Asegúrese que la función de TV/CABLE en el menú de SETUP esté fijada al modo de CABLE.
Incapaz de seleccionar cierto canal	• El canal podría bloquearse por la función V-Chip o la función de CH LOCK, o borrarse con la función de Add/erase.
No puede acceder a las fuentes de entrada de la señal (Video1, Video2 y ColorStream y/o Canales 3 y 4)	• V erifique la función de VIDEO LOCK.
Imágenes múltiples	• La estación podría tener dificultades de transmisión. Pruebe otro canal.• Use una antena altamente direccional para exteriores.
Color pobre o sin color	• La estación podría tener dificultades de transmisión. Pruebe otro canal.• Ajuste la opción TINT y/o COLOR en el menú de PICTURE.• Si cambia la dirección de la televisión mientras esté encendida, la imagen podría sufrir un oscurecimiento del color. En ese caso, apague la televisión y permitale que se enfríe durante varias horas antes de encenderla de nuevo.
Sin sonido estéreo o SAP de de MTS conocida	• Asegúrese que la función de MTS esté configurada apropiadamente una estación (menú de AUDIO).
La contraseña de PIN del Chip V no trabaja (Sólo para los sistemas Chip V de EE.UU.)	• Cambio o restablezca su contraseña.
El control remoto no opera	• Asegúrese que el modo de TV-CBL/SAT-VCR-DVD esté configurado apropiadamente en el control remoto.• Remueva todas las obstrucciones entre el control remoto y el televisor.• Las baterías del control remoto podrían estar descargadas. Reemplace las baterías.
Los botones del panel delantero no operan	• V erifique la función de FRONT PANEL LOCK.
Problema digital de pantalla de transmission	• V erifique la potencia de la señal digital.
El área de “Closed Caption” parece no tener texto	• V erifique que el color de texto “Text Color” para “Closed Caption” y el color de fondo “Background Color” no estén configurados con el mismo color (vea la página 32).

Especificaciones

• Este modelo cumple con las especificaciones de abajo.
• El diseño y la especificación están sujetos a cambios sin aviso.
• Este modelo podría no sea compatible con las funciones y/o especificaciones que puedan agregarse en el futuro.

	26DF5630DF56
Tubo de imagen 26 pulgadas (656,7 mm) diagonalmente(El tamaño de pantalla es aproximado.)		30 pulgadas (760,0 mm) diagonalmente(El tamaño de pantalla es aproximado.)
Sistema NTSC standard, ATSC standard (8VSB), QAM
Cabertura de canales VHF: 2 a 13UHF: 14 a 69Cable TV: 4A, A-5 a A-1, A-I,J-W, W+1 a W+84
Alimentación 120V CA, 60 Hz
Consumo 130 W 155W
Potencia de audio 2,5 W + 2,5 W
Tipo de los altavoces 1-13/16 x 3-7/8 pulgadas (45,7 x 99.1 mm) x 2 pcs.
Teminales de Video/Audio	ENTRADA S-VIDEOENTRADA-Y: 1V (p-p), 75 ohmios, sincronización negativa.ENTRADA-C: 0,286V (p-p) (señal de la ráfaga), 75 ohmiosENTRADA VIDEO/AUDIOVIDEO: 1V (p-p), 75 ohmios, sincronización negativa.AUDIO: 300 mV (rms) (60% modulación equivalente, 35k ohmios)ENTRADA ColorStream®(video de componente)Y : 1V (p-p), 75 ohmiosPR: 0,7V (p-p), 75 ohmiosPB: 0,7V (p-p), 75 ohmiosSALIDA AUDIO300 MV (rms) (60% modulación equivalente, 1k ohm)SALIDA DIGITAL AUDIOAUDIO: 0,5 V (p-p), 75 ohmios
Dimensiones	Ancho: 27-9/16 pulgadas (700,0 mm)Alto: 19-1/2 pulgadas (495,5 mm)Fondo: 19-3/4 pulgadas (502,0 mm)	Ancho: 31-5/16 pulgadas (796,0 mm)Alto: 21-5/8 pulgadas (549,2 mm)Fondo: 22-3/16 pulgadas (563,0 mm)
Peso	79,4 lbs. (36,0 kg)	112,5 lbs. (51,0 kg)
Accesorios incluidos	Control remoto con dos pilas “AAA”

Apéndice

Garantía limitada en los Estados Unidos

Para todos los televisores FST PURE® tipo CRT y televisores de proyección, de 26 pulgadas y más grandes

Toshiba America Consumer Products, L.L.C. ("TACP") ofrece las siguientes garantías limitadas al consumidor original de estos televisores en los Estados Unidos. ESTAS GARANTÍAS LIMITADAS SE EXTIENDEN AL COMPRADOR/CONSUMIDOR ORIGINAL DE ESTE TELEVISOR, O A CUALQUIER OTRA PERSONA QUE LO RECIBA COMO REGALO DEL COMPRADOR/CONSUMIDOR ORIGINAL, Y NO A NINGÚN OTRO COMPRADOR O CONSUMIDOR.

LOS TELEVISORES COMPRADOS EN LOS ESTADOS UNIDOS Y USADOS EN CUALQUIER LUGAR FUERA DE LOS ESTADOS UNIDOS, INCLUYENDO PERO SIN LIMITARSE AL CANADÁ Y MÉXICO, NO ESTÁN AMPARADOS POR ESTAS GARANTÍAS.

LOS TELEVISORES COMPRADOS EN CUALQUIER LUGAR FUERA DE LOS ESTADOS UNIDOS, INCLUYENDO PERO SIN LIMITARSE AL CANADÁ Y MÉXICO, Y USADOS EN LOS ESTADOS UNIDOS, NO ESTÁN AMPARADOS POR ESTAS GARANTÍAS.

Garantía limitada de un (1) año en las piezas y en la mano de obra TACP garantiza este televisor y sus piezas contra defectos en los materiales o en la elaboración, por un período de un (1) año contado a partir de la fecha de la compra original al por menor. DURANTE ESTE PERÍODO DE TIEMPO, TACP TENDRÁ LA OPCIÓN DE REPARAR O REEMPLAZAR CUALQUIER PIEZA QUE RÉSULTE DEFECTUOSA POR PIEZAS NUEVAS O RECONSTRUÍDAS, SIN CARGO ALGUNO PARA USTED POR LAS PIEZAS NI POR LA MANO DE OBRA. Cuando sea necesario prestar servicio de garantía durante este período de tiempo, empleados de un Centro de Servicio autorizado por TACP vendrán a su casa, y, según el tipo de reparación necesaria, ellos prestarán ese servicio en su casa o se llevarán el televisor al Centro de Servicio para repararlo, devolviendoselo después sin cargo alguno para usted.

Garantía limitada de dos (2) años en el tubo-pantalla

TACP garantiza el tubo-pantalla de este televisor contra defectos en los materiales o en la elaboración, por un periodo de dos (2) años contados a partir de la fecha de compra original al por menor. DURANTE ESTE PERÍODO DE TIEMPO, TACP TENDRÁ LA OPCIÓN DE REPARAR O REEMPLAZAR UN TUBO-PANTALLA QUE HUBIERE RESULTADO DEFECTUOSO POR UN TUBO-PANTALLA NUEVO O RECONSTRUÍDO, SIN CARGO ALGUNO PARA USTED, EXCEPTO QUE SI REPARA O REEMPLAZA UN TUBO-PANTALLA DESPUÉS DE UN (1) AÑO PASADA LA FECHA DE COMPRA ORIGINAL AL POR MENOR, TODOS LOS GASTOS POR CONCEPTO DE MANO DE OBRA RELACIONADOS CON ESA REPARACIÓN O REEMPLAZO LE CORRESPONDERÁN A USTED. Cuando sea necesario prestar servicio de garantía durante este período de tiempo, empleados de un Centro de Servicio autorizado por TACP vendrán a su casa, y, según el tipo de reparación necesaria, ellos prestarán ese servicio en su casa o se llevarán el televisor al Centro de Servicio para repararlo, devolviéndoselo después sin cargo alguno para usted.

Televisores de alquiler

La garantía para los televisores de alquiler comienza a partir de la fecha del primer alquiler, o treinta (30) días después de la fecha en que ese televisor es enviado a la empresa que los alquila, lo que suceda primero.

Garantia limitada para televisores comerciales

TACP garantiza los televisores que se venden y utilizan para propósitos comerciales, de la manera siguiente: Todas las piezas están garantizadas contra defectos en los materiales o en la elaboración por un periodo de noventa (90) días, contados a partir de la fecha de compra original al por menor. DURANTE ESTE PERÍODO DE TIEMPO, TACP TENDRÁ LA OPCIÓN DE REPARAR O REEMPLAZAR CUALQUIER PIEZA QUE RESULTE DEFECTUOSA POR UNA PIEZA NUEVA O RECONSTRUIDA, SIN CARGO ALGUNO PARA USTED.

Manual del propietario y tarjeta de registro del producto

Lea el manual del propietario en su totalidad antes de usar este televisor. Llene y devuelva por correo la tarjeta de registro del producto adjunta al presente, o registre su televisor lo más pronto posible en línea en www.tacp.toshiba.com/service. Al registrar su televisor, TACP podrá ofrecerle nuevos productos específicamente diseñados para satisfacer sus necesidades, y permitirá que podamos contactarlo en el caso Improbable que fuere necesario enviarle alguna notificación de seguridad conforme al Acta de Seguridad de Productos del Consumidor de Estados Unidos. Sus derechos de garantía no disminuyen si usted no llena ni devuelve dicha tarjeta de registro del producto.

(1) Usted deberá conservar su comprobante de compra o proporcionar alguna otra prueba de la compra.
(2) Todos los servicios de garantía relacionados con este televisor deberán ser realizados por Centros de Servicio autorizados por TACP.
(3) Las garantías de TACP son válidas solamente si este televisor se compra y se usa dentro del territorio continental de los Estados Unidos o en Puerto Rico.

(4) Estas garantías no se extienden al servicio de mano de obra para instalar y colocar el televisor o ajustar los controles del cliente, ni por la instalación o reparación de sistemas de antena. Usted es responsable por cualquier problema en la recepción causado por un sistema inadecuado de antena, antenas satelitales mal alineadas, la distribución de televisión por cable, videograbadoras (VCRs), grabador / reproductor DVD, dispositivos IEEE-1394 de computadoras personales, y cualquier otro dispositivo conectado a la fuente de la señal.

(5) Las garantías sólo se extienden a defectos en los materiales o en la elaboración, conforme se limitan anteriormente, y no a ningún producto o a piezas que usted haya perdido o descartado; ni por daños al televisor o a sus piezas ocasionados por incendios, un uso inadecuado, accidentes, fuerza mayor (tales como relámpagos o fluctuaciones de la energía eléctrica), instalación inadecuada, mantenimiento inadecuado, uso en violación de las instrucciones proporcionadas por TACP, mal funcionamiento debido al uso de este producto simultáneamente con el equipo conectado; a unidades que hayan sido modificadas o a las cuales se los haya quitado, alterado o borrado el número de serie, o cuando éste se encuentre ilegible.

Cómo obtener servicios de garantía

Si después de seguir todas las instrucciones de funcionamiento incluidas en este manual y de verificar la sección de solución de problemas titulada "Localización de fallas", usted estima todavía que necesita servicio:

(1) Para encontrar el Centro más cercano de Servicio Autorizado por TACP, visite el sitio Web de TACP en www.tacp.toshiba.com/service, o póngase en contacto con el Centro de Soluciones para el Consumidor de TACP, llamando gratis al 1-800-631-3811.

(2) Usted deberá presentar su contrato de venta original o cualquier otra prueba de compra, al Centro de Servicio autorizado por TACP.

Para más información, visite el sitio en la red de TACP: www.toshiba.com/tacp.

TODAS LAS GARANTÍAS IMPLÍCITAS EN LAS LEYES DE CUALQUIER ESTADO DE LOS ESTADOS UNIDOS, INCLUSO LAS GARANTÍAS IMPLÍCITAS DE COMERCIALIZACIÓN E IDONEIDAD PARA UN FIN EN PARTICULAR, SE LIMITAN EXPRESAMENTE A LA DURACIÓN DE LAS GARANTÍAS LIMITADAS INDICADAS ANTERIORMENTE. CON EXCEPCIÓN DE CUALESQUIERA GARANTÍAS IMPLÍCITAS EN LAS LEYES DE CUALQUIER ESTADO DE LOS EE.UU., CONFORME SE LIMITAN POR EL PRESENTE, LA GARANTÍA ANTERIORMENTE MENCIONADA ES EXCLUSIVA Y EN LUGAR DE TODA OTRA GARANTÍA, ACUERDOS Y OBLIGACIONES SIMILARES DE TACP CON RESPECTO A LA REPARACIÓN O EL REEMPLAZO DE CUALQUIER PIEZA. EN NINGÚN MOMENTO TACP SE RESPONSABILIZARÁ POR DAÑOS INCIDENTALES O INDIRECTOS (INCLUYENDO PERO SIN LIMITARSE AL LUCRO CESANTE, INTERRUPCIÓN POR EL CESE DE NEGOCIOS, MODIFICACIONES O ELIMINACIONES DE DATOS GRABADOS CAUSADOS POR EL USO, EL MAL USO O INEPTITUD EN EL MANEJO DE ESTE TELEVISOR).

Ninguna persona, agente, distribuidor, comerciante o compañía está autorizada a cambiar, modificar o prorrogar los términos de esta garantía en forma alguna. El periodo de tiempo dentro del cual se pueda entablar una demanda para hacer cumplir alguna obligación de TACP que surja bajo esta garantía o bajo las leyes de los Estados Unidos o de cualquiera de sus estados, se limita por este medio a noventa (90) días contados a partir de la fecha en que usted tenga conocimiento del defecto, o en la que se debería haber tenido conocimiento del mismo. Esta limitación no se extiende a las garantías implícitas que surjan conforme a las leyes de cualquier estado de los Estados Unidos,

ESTA GARANTÍA LE PROPORCIONA DERECHOS LEGALES ESPECÍFICOS, Y PUDIERA SER QUE USTED TENGA OTROS DERECHOS LOS CUALES PUEDEN VARIAR DE UN ESTADO A OTRO EN LOS EE.UU. ALGUNOS ESTADOS DE LOS EE.UU. NO PERMITEN LIMITACIONES EN CUANTO A LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA, NI DE CUÁNDO PUEDE ENTABLARSE UNA DEMANDA, NI DE LA EXCLUSIÓN O LIMITACIÓN POR DAÑOS INCIDENTALES O INDIRECTOS. POR LO TANTO, PUDIERA SER QUE LAS LIMITACIONES O EXCLUSIONES QUE PRECEDEN NO LE CORRESPONDAN A USTED BAJO ESAS CIRCUNSTANCIAS.

TOSHIBA AMERICA CONSUMER PRODUCTS, L.L.C.

GameTimer es una marca comercial de Toshiba America Consumer Products, L.L.C.

IMPRESO EN TAILANDIA

TOSHIBA
