| Tipo de producto | Receptor multimedia para coche con reproductor de CD |
| Modelo | XAV-V750BT |
| Marca | Sony |
| Dimensiones (Unidad principal) | Aprox. 178 mm × 100 mm × 172,8 mm (7 1/8 pulg × 4 pulg × 6 7/8 pulg) (an/al/pr) |
| Dimensiones de montaje | Aprox. 178 mm × 100 mm × 162 mm (7 1/8 pulg × 4 pulg × 6 1/2 pulg) (an/al/pr) |
| Peso | Aprox. 1,3 kg (2 lb 14 oz) |
| Fuente de alimentación | Batería de coche de 12 V CC (conexión a tierra negativa) |
| Consumo de corriente nominal | 10 A |
| Clasificación del fusible | 10 A |
| Pantalla | Monitor LCD color panorámico, 6,95 pulg, matriz activa TFT, 800 × 480 píxeles |
| Sintonizador | FM (87,5 – 108,0 MHz) y AM (531 – 1.602 kHz) con RDS (Sistema de Datos de Radio) |
| Bluetooth | Versión 3.0, Clase 2; Perfiles: A2DP, AVRCP, HFP, PBAP, OPP, SPP |
| Reproducción USB | USB de velocidad completa; admite MP3/WMA/AAC/FLAC/WAV, video Xvid/MPEG-4, foto JPEG; carga máxima de 1 A |
| Salida de audio | 55 W × 4 máx (a 4 ohmios); salidas de preamplificador delantero, trasero y subwoofer |
| Entradas | Audio/Video auxiliar (3,5 mm), puerto USB, cámara de visión trasera (RCA), micrófono (incluido) |
| Salidas | Video trasero RCA, control de antena/amplificador de potencia (REM OUT) |
| Accesorios incluidos | Mando a distancia (RM-X170), micrófono, piezas de instalación |
| Características especiales | Conexión NFC con un toque, integración con la aplicación SongPal, Siri Eyes Free, compatible con control por volante, soporte para cámara de visión trasera, hora RDS |
| Seguridad | Reproducción de video solo con el freno de estacionamiento activado; rango de temperatura de 0 a 40 °C |
| Mantenimiento | Limpiar la pantalla LCD con un paño suave seco; reemplazar la batería del mando (CR2025) anualmente |
Preguntas frecuentes - XAV-V750BT SONY
Preguntas de los usuarios sobre XAV-V750BT SONY
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Reproductor de CD en formato PDF gratis! Encuentra tus instrucciones XAV-V750BT - SONY y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. XAV-V750BT de la marca SONY.
MANUAL DE USUARIO XAV-V750BT SONY
Manual de instrucciones
ES
Para cancelar la pantalla de demostración (Demostración), consulte la página 19.
Para la conexión/instalación, consulte la página 29.
Para mayor seguridad, asegúrese de instalar esta unidad en el panel del auto ya que la parte trasera de la unidad se calienta durante el uso. Para obtener más información, consulte "Conexión/instalación" (página 29).
La placa de características que indica el voltaje de funcionamiento, etc., está situada en la parte inferior del chasis.
Advertencia
Para evitar el riesgo de incendio o electrocución, no exponga la unidad a la lluvia ni a la humedad.
Para evitar recibir descargas eléctricas, no abra el aparato. Solicite asistencia técnica únicamente a personal especializado.

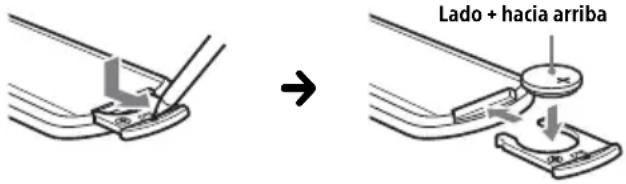

Nota sobre la pila de litio
No exponga la pila a fuentes de calor excesivo como luz solar directa, fuego o similar.
Advertencia: si el encendido del automóvil no dispone de una posición ACC
Luego de apagarla, asegúrese de mantener presionado HOME en la unidad hasta que la pantalla desaparezca.
De lo contrario, la pantalla no se apaga y esto produce que se agote la batería.
Exención de responsabilidad sobre los servicios prestados por otros proveedores
Los servicios prestados por otros proveedores están sujetos a cambios, anulaciones o interrupciones sin previo aviso. Sony no asume responsabilidad alguna en estas situaciones.
Aviso importante
Precaución
SONY NO SERÁ RESPONSABLE DE NINGÚN DAÑO INCIDENTAL, INDIRECTO O DERIVADO NI DE OTROS DAÑOS QUE INCLUYEN, ENTRE OTROS, PÉRDIDA DE GANANCIAS, PÉRDIDA DE INGRESOS, PÉRDIDA DE DATOS, PÉRDIDA DE LA UTILIDAD DEL PRODUCTO O DE CUALQUIER EQUIPO RELACIONADO, TIEMPO DE INACTIVIDAD Y TIEMPO DEL COMPRADOR RELACIONADO CON LA UTILIZACIÓN DE ESTE PRODUCTO, SU HARDWARE Y SU SOFTWARE, O QUE RESULTEN DE DICHA UTILIZACIÓN.
Estimado cliente, este producto incluye un radio transmisor.
Corrobore el manual de operación de su automóvil o contacte al fabricante o al vendedor de su automóvil antes de instalar el producto en este.
Llamadas de emergencia
El dispositivo de manos libres BLUETOOTH para automóviles y el dispositivo electrónico conectados al manos libres funcionan utilizando redes de señales de radio, celulares y terrestres así como también la función programada por el usuario, que no pueden garantizar la conexión en todas las condiciones.
Por lo tanto, no dependa únicamente de un dispositivo electrónico para las comunicaciones esenciales (como las emergencias médicas).
Acerca de la comunicación BLUETOOTH
- Las microondas que emite un dispositivo BLUETOOTH pueden afectar el funcionamiento de dispositivos médicos electrónicos. Apague esta unidad y los demás dispositivos BLUETOOTH en los lugares siguientes ya que podrían provocar un accidente.
- Lugares con presencia de gas inflamable, hospitales, trenes, aviones o gasolineras - Lugares cerca de puertas automáticas o alarmas de incendios
- Esta unidad admite recursos de seguridad que cumplen con el estándar BLUETOOTH para proporcionar una conexión segura al utilizar la tecnología inalámbrica BLUETOOTH, pero es posible que la seguridad sea insuficiente según el ajuste. Tenga cuidado al realizar una comunicación con la tecnología inalámbrica BLUETOOTH.
- No se aceptan responsabilidades por la pérdida de información que pudiera producirse durante una comunicación BLUETOOTH.
Si desea realizar alguna consulta o solucionar algún problema relativo a la unidad que no se traten en este manual, póngase en contacto con el distribuidor Sony más cercano.
Tabla de contenidos
Advertencia 2
Guía para las partes y los controles. 5
Procedimientos iniciales
Reinicio de la unidad 7
Ajustes iniciales.... 7
Ajuste del reloj. 7
Preparación de un dispositivo BLUETOOTH ..... 8
Conexión de un dispositivo USB .....9
Conexión de otro dispositivo de audio/video portátil....9
Conexión con una cámara de visión trasera ..... 10
Escuchar la radio
Escuchar la radio 10
Usar el RDS (Sistema de datos de radio). ..... 11
Reproducción
Reproducción de un dispositivo USB ..... 12
Reproducción de un dispositivo BLUETOOTH.... 13
Búsqueda y reproducción de pistas ..... 13
Otros ajustes durante la reproducción ..... 14
Llamada con manos libres (solo a través de BLUETOOTH)
Recepción de llamadas 14
Realización de llamadas.... 14
Operaciones disponibles durante una llamada 15
Funciones útiles
SongPal con un smartphone Android ..... 16
Utilización de Siri Eyes Free 17
Ajustes
Operación básica de ajustes 18
Ajustes generales 18
Ajustes Sonido.... 19
Ajustes Pantalla.... 19
Ajustes Visuales 19
Información complementaria
Precauciones....20
Mantenimiento 22
Especificaciones 23
Solución de problemas.... 25
Lista de piezas para la instalación ..... 29
Conexión 30
Instalación.... 33
Guía para las partes y los controles
Unidad principal
El botón VOLUME + tiene un punto sensible al tacto.
1 Pantalla/panel táctil
2 HOME
Para encender la unidad.
Para abrir el menú HOME.
Presione para pausar la reproducción cuando se selecciona la fuente iPod/USB.
Para continuar la reproducción, toque
Manténgalo presionado durante más de 2 segundos para apagar la unidad. Cuando la unidad esté apagada, no estará disponible la operación del comando remoto.
- ATT (atenuar)
Manténgalo presionado por un segundo, pero menos de 2 segundos, y luego gire el control de volumen para atenuar el sonido.
Para cancelar, mantenga presionado nuevamente, o presione VOLUME +.
3 Botón de reinicio
4 Marca N
Realiza una conexión Bluetooth® cuando se lo toca con un smartphone Android™.
5 Receptor para el control remoto
6 VOLUME +/-
7 SOURCE
Para cambiar la fuente.
Para apagar la fuente, presione varias veces para seleccionar [DESAC.].
VOICE
Mantener presionado para activar la función de comando de voz.
Para asignar la función DSPL a este botón, seleccione [DSPL] en [SOURCE Tecla Fun.] (página 19).
- DSPL (pantalla)
Mantener presionado para abrir el menú de pantalla.
La función de apagado del monitor puede ajustarse en el menú de pantalla.
Cuando la función de apagado del monitor está activada y se apaga el monitor, toque en cualquier lugar de la pantalla para volver a encenderlo.
RM-X170 control remoto
El control remoto se puede utilizar para operar los controles de audio. Para las operaciones de menú, utilice el panel táctil.
8 OFF
Apaga la fuente.
Manténgalo presionado por 2 segundos para apagar la unidad y la pantalla.
9 MONITOR OFF
Apaga el monitor y la iluminación de botones.
Para volver a encenderlo, presiónelo nuevamente.
10 POSITION
Este botón no es compatible.
11 (volver)
Vuelve a la pantalla anterior.
12 EQ (ecualizador)
Selecciona una curva del ecualizador.
13 Botones numéricos (0 - 9)
14 CLEAR
15 ▶II (reproducir/pausar)
I◄◄/►►I (anterior/siguiente)
◀◀/▶▶ (avance rápido/retroceso rápido)
16 Botones de configuración de reproducción de DVD
Estos botones no son compatibles.
Para seleccionar un elemento de configuración, etc.
ENTER
Para ingresar el elemento seleccionado.
19 MODE
Para seleccionar la banda de radio.
Retire la película de aislamiento antes del uso.
Pantalla de reproducción:
1 Indicación de estado
Se enciende cuando se atenúa el sonido.
Se enciende cuando se establece la conexión "SongPal" entre esta unidad y su smartphone Android.
Se enciende cuando la señal BLUETOOTH está encendida. Parpadea cuando la conexión está en progreso.
Se enciende cuando el dispositivo de audio se puede reproducir al permitir el A2DP (Perfil de distribución de audio avanzado).
Se enciende cuando la llamada manos libres está disponible al permitir el HFP (Perfil manos libres).
Indica la potencia de la señal del teléfono celular al que se conecta.
Indica la batería restante del teléfono celular al que se conecta.
2 MEGA (Mega Bass)
Accede al menú de ajustes de sonido directamente (página 19).
|... (opción)
Abre el menú de opción. Los elementos disponibles difieren según la fuente.
3 Reloj (página 7)
Cuando se selecciona como fuente AUX o Cám. poster., no se muestra el reloj.
4 Área específica de la aplicación
Muestra los controles/las indicaciones de reproducción o muestra el estado de la unidad. Los elementos que se muestran difieren según la fuente.
5 (volver a la pantalla de reproducción)
Cambia de la pantalla HOME a la pantalla de reproducción.
6 | (opción)
Abre el menú de opción. Los elementos disponibles difieren según la fuente.
7 Teclas de selección de fuentes y ajustes
Cambia la fuente o realiza varios ajustes.
Procedimientos iniciales
Reinicio de la unidad
Debe reiniciar la unidad antes de operarla por primera vez, luego de reemplazar la batería del automóvil o cambiar las conexiones.
Al presionar el botón de reinicio se borrará la configuración del reloj y algunos contenidos almacenados.
Ajustes iniciales
Luego de reiniciar, aparece la pantalla de ajustes iniciales.
1 Toque [Idioma], y luego configure el idioma de la pantalla.
2 Toque [Sist. de color salida], y luego ajuste el sistema de colores.
3 Toque [Paso del sint.], y luego ajuste el paso de sintonía FM/AM.
4 Después de ajustar el paso de sintonía FM/AM, toque [OK].
Se muestra la advertencia de inicio.
5 Toque [OK].
La configuración está completa.
Esta configuración cuenta con opciones avanzadas en el menú de configuración (página 18).
Ajuste del reloj
1 Presione HOME, y luego toque [Ajustes].
2 Toque, y luego toque [Ajuste del reloj].
Aparece la pantalla de ajustes.
3 Toque ▲/▼ para ajustar las horas y los minutos.
4 Luego de ajustar las horas y los minutos, toque [Establecer].
El ajuste se completa y el reloj se pone en funcionamiento.
Preparación de un dispositivo BLUETOOTH
Puede disfrutar de música o realizar llamadas con manos libres según el dispositivo compatible de BLUETOOTH, como un smartphone, un teléfono celular o un dispositivo de audio (de aquí en adelante "dispositivo BLUETOOTH" a no ser que se especifique de otra forma). Para obtener más información acerca de la conexión, consulte las instrucciones de funcionamiento que se suministran con el dispositivo. Antes de conectar el dispositivo, apague el volumen de esta unidad; si no lo hace, puede oír un sonido fuerte.
Conexión con un smartphone a través de One touch (NFC)
Al tocar la marca N de la unidad con un smartphone compatible con NFC*, la unidad se empareja y se conecta automáticamente con el smartphone.
* NFC (Near Field Communication) es una tecnología que permite la comunicación inalámbrica de corto rango entre varios dispositivos, como teléfonos móviles y etiquetas de IC. Gracias a la función de NFC, la comunicación de datos se puede alcanzar fácilmente con solo tocar el símbolo correspondiente o la ubicación señalada en dispositivos compatibles con tecnología NFC.
Para un smartphone con Android OS 4.0 o inferior instalado, se requiere descargar la aplicación "NFC Easy Connect" disponible en Google Play™. Es posible que la aplicación no esté disponible para su descarga en algunos países/regiones.
1 Active la función NFC en un smartphone.
Para obtener más información, consulte las instrucciones de funcionamiento que se suministran con el smartphone.
2 Toque la parte marca N de la unidad con la parte marca N del smartphone.
Asegúrese de que se encienda en la barra de estado de la unidad.
Para desconectar mediante One touch
Toque nuevamente la parte marca N de la unidad con la parte marca N del smartphone.
Notas
- Al realizar la conexión, manipule el smartphone cuidadosamente para evitar raspaduras.
- La conexión One touch no es posible cuando la unidad ya está conectada a otro dispositivo compatible con tecnología NFC. En este caso, desconecte el otro dispositivo y vuelva a realizar la conexión con el smartphone.
Emparejamiento y conexión con otro dispositivo BLUETOOTH
Cuando conecta un dispositivo BLUETOOTH por primera vez, es necesario el registro de ambos dispositivos (denominado "emparejamiento"). El emparejamiento permite que la unidad y otros dispositivos se reconozcan entre sí.
1 Coloque el dispositivo BLUETOOTH a una distancia de 1 m respecto de la unidad.
2 Presione HOME, y luego toque [Ajustes].
3 Toque
4 Toque [Conexión BT], luego ajuste la señal a [ACTIV.].
La señal BLUETOOTH se enciende y se enciende en la barra de estado de la unidad.
5 Toque [Conectar].
* parpadea mientras la unidad se está emparejando en modo de espera.
6 Realice el emparejamiento en el dispositivo BLUETOOTH para que detecte esta unidad.
7 Seleccione [XAV-V750BT] que se muestra en la pantalla del dispositivo BLUETOOTH.
Si el nombre de su modelo no aparece, repita desde el paso 5.
8 Si se requiere una clave de paso* en el dispositivo BLUETOOTH, escriba [0000].
* La clave de paso puede denominarse "clave de acceso", "código PIN", "número PIN" o "contraseña", etc., en función del dispositivo BLUETOOTH.
![Introduzca la clave de paso [0000]](/content/2026/05/950896/images/2a98a2798ff26f3c66fb78350bc68a40b4d8eb7a830b69aa4e771ee6f9392417.jpg)
Cuando se empareja, ¿queda encendido.
9 Seleccione esta unidad en el dispositivo BLUETOOTH para establecer la conexión BLUETOOTH.
o se enciende cuando la conexión está establecida.
Nota
Mientras se conecta a un dispositivo BLUETOOTH, esta unidad no puede detectarse desde otro dispositivo. Para habilitar la detección, acceda al modo de emparejamiento y busque esta unidad desde otro dispositivo.
Para comenzar la reproducción
Para obtener más información, consulte "Reproducción de un dispositivo BLUETOOTH" (página 13).
Para cancelar el emparejamiento
Realice el paso 5 para cancelar el modo de emparejamiento luego de que esta unidad y el dispositivo BLUETOOTH esten emparejados.
Conexión con un dispositivo BLUETOOTH emparejado
Para utilizar un dispositivo emparejado, es necesaria la conexión con esta unidad. Algunos dispositivos emparejados se conectarán automáticamente.
1 Presione HOME, y luego toque [Ajustes].
2 Toque [Conexión BT], y luego toque [ACTIV.].
Asegúrese de que se encienda en la barra de estado de la unidad.
3 Active la función BLUETOOTH en el dispositivo BLUETOOTH.
4 Inicie el dispositivo BLUETOOTH para conectarlo a esta unidad.
o se enciende en la barra de estado.
Para conectar el dispositivo que se conectó por última vez en esta unidad
Cuando se enciende el encendido con la señal BLUETOOTH activada, esta unidad busca el dispositivo BLUETOOTH que se conectó por última vez, y la conexión se realiza automáticamente. Si no funciona, toque [Conect. de nuev.] para volver a buscar el dispositivo que se emparejó por última vez. Si el problema no se resuelve, siga el procedimiento de emparejamiento.
Nota
Mientras trasmite audio BLUETOOTH, no puede realizar la conexión con el teléfono celular desde esta unidad. Realice en cambio la conexión con la unidad desde el teléfono celular.

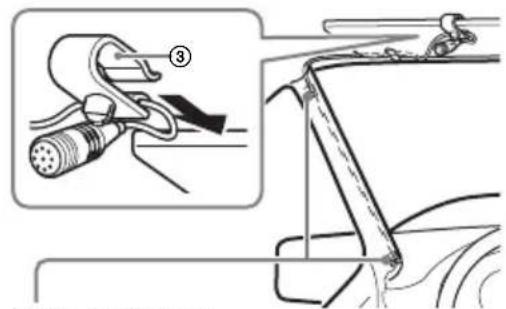

Para instalar el micrófono
Para obtener más información, consulte "Instalación del micrófono" (página 32).
Conexión de un dispositivo USB
1 Baje el volumen de la unidad.
2 Conecte el dispositivo USB con la unidad.
Para conectar un iPod/iPhone, utilice el cable de conexión USB para iPod (no suministrado).
Conexión de otro dispositivo de audio/video portátil
1 Apague el dispositivo de audio/video portátil.
2 Baje el volumen de la unidad.
3 Conecte el dispositivo de audio/video portátil a la toma de entrada AUX en la unidad con un cable de conexión (no suministrado).
4 Presione HOME, y luego toque [AUX].
Para hacer coincidir el nivel de volumen del dispositivo conectado con otras fuentes
Comience la reproducción del dispositivo de audio/video portátil en un nivel de volumen moderado y configure su nivel habitual de volumen en la unidad:
Toque I, luego ajuste [Nivel de entrada] entre -10 y +15.
Para ajustar el tipo de dispositivo manualmente
Toque I, luego ajuste [Entrada AUX] en [Audio], [Video], o [Automático].
Conexión con una cámara de visión trasera
Al conectar la cámara de visión trasera opcional a la terminal CAMERA IN, puede mostrar la imagen desde la cámara de visión trasera. Para obtener más información, consulte "Conexión/instalación" (página 29).
Escuchar la radio
Escuchar la radio
Para escuchar la radio, presione HOME y luego toque [Sintonizador].
Controles/indicaciones de recepción
A Banda actual
Abre la lista de bandas.
B Frecuencia actual, nombre del servicio de programa*, indicación RDS*
* Durante la recepción RDS.
Abre la lista PTY (página 11).
D ZAP (ZAPPIN)
Ayuda a encontrar una emisora deseada escuchando las emisoras preestablecidas por unos pocos segundos.
E |·(opción)
Abre el menú de opción.
-F-SEEK/SEEK+
Sintoniza automáticamente.
G /
Sintoniza manualmente.
Toque y manténgalo presionado para saltear frecuencias continuamente.
H Números preestablecidos (1 a 6)
Selecciona una estación preestablecida.
Toque y manténgalo presionado para almacenar la frecuencia actual en ese número preestablecido.
Almacenamiento automático (BTM)
1 Seleccione la banda deseada (FM1, FM2, FM3, AM1, o AM2).
2 Toque |...
3 Toque [BTM], y luego toque [Búsqueda]. La unidad almacena las emisoras en el orden de frecuencia en los números preestablecidos (1 a 6).
Sintonización
1 Toque la banda actual.
Aparece la lista de bandas.
2 Toque la banda deseada (FM1, FM2, FM3, AM1, o AM2).
3 Realice la sintonización.
Para sintonizar automáticamente
Toque -SEEK/SEEK+.
La búsqueda se detiene cuando la unidad recibe una emisora.
Para sintonizar manualmente
Toque y mantenga presionado ◀/▶ para ubicar la frecuencia aproximada, y luego toque ◀/▶ repetidamente para ajustar finamente la frecuencia deseada.
Almacenamiento manual
1 Mientras recibe la emisora que desea almacenar, mantenga presionado el número preestablecido deseado (1 a 6).
Recepción de emisoras almacenadas
1 Seleccione la banda, y luego toque el número preestablecido deseado (1 a 6).
Búsqueda de la emisora deseada entre las emisoras preestablecidas (sintonizador preestablecido ZAPPIN)
El sintonizador preestablecido ZAPPIN le ayuda a encontrar una emisora deseada escuchando las emisoras preestablecidas por unos pocos segundos.
1 Durante la recepción de radio, toque [ZAP].
Se inicia el sintonizador preestablecido ZAPPIN, y se reciben en secuencia las emisoras subsiguientes.
2 Toque [ZAP] nuevamente cuando se reciba la emisora deseada.
Usar el RDS (Sistema de datos de radio)
Selección de tipos de programa (PTY)
1 Durante la recepción de FM, toque [PTY].
Para desplazarse en la lista, toque ▲/▼.
2 Toque el tipo de programa deseado.
La unidad busca una emisora que emita el tipo de programa seleccionado.
Para cerrar la lista PTY
Toque
Tipos de programas
News (Noticias), Current Affairs (Actualidad), Information (Información), Sport (Deportes), Education (Educación), Drama (Drama), Cultures (Cultura), Science (Ciencia), Varied Speech (Temas varios), Pop Music (Música Pop), Rock Music (Rock), Easy Listening (Música ligera), Light Classics M (Música clásica "ligera"), Serious Classics (Música clásica seria), Other Music (Otra música), Weather & Metr (Clima), Finance (Finanzas), Children's Progs (Programas para niños), Social Affairs (Eventos sociales), Religion (Religión), Phone In (Mensajes en vivo), Travel & Touring (Viajes), Leisure & Hobby (Ocio), Jazz Music (Música jazz), Country Music (Música country), National Music (Música nacional), Oldies Music (Clásicos), Folk Music (Música folclórica), Documentary (Documentales)
Ajuste de la hora del reloj (CT)
Los datos de CT de la transmisión RDS ajustan el reloj.
1 Ajuste [Clock Time] a [ACTIV.] en [Ajustes generales] (página 18).
Reproducción
Reproducción de un dispositivo USB
En este Manual de instrucciones, "iPod" se utiliza como referencia general para las funciones del iPod en un iPod y un iPhone, a menos que se especifique lo contrario en el texto o en las ilustraciones.
Para obtener más información acerca de la compatibilidad de su iPod, consulte "Acerca de iPod" (página 22) o visite el sitio web de soporte técnico que figura en la cubierta posterior.
Pueden utilizarse dispositivos de tipo USB (como USB flash drive, reproductor de multimedia digital, smartphone Android) compatibles con el estándar USB, de tipo MSC (Clase de Almacenamiento Masivo) y MTP (Protocolo de Transferencia Multimedia).
Según el smartphone Android o el reproductor multimedia, se requiere que se ajuste el modo de conexión USB a MTP.
Notas
- Para obtener más información acerca de la compatibilidad del dispositivo USB, visite el sitio web de soporte técnico que figura en la cubierta posterior.
- No es posible reproducir los archivos que se indican a continuación.
MP3/WMA/AAC/FLAC:
— archivos protegidos por derechos de autor
— archivos DRM (Gestión de derechos digitales)
— archivos de audio de canales múltiples
MP3/WMA/AAC:
— archivos con formato de compresión sin pérdida WAV:
— archivos de audio de canales múltiples
1 Conecte el dispositivo USB al puerto USB.
Se inicia la reproducción.
Si un dispositivo ya está conectado, presione HOME y luego toque [iPod/USB] para comenzar la reproducción.
2 Ajuste el volumen de esta unidad.
Para detener la reproducción
Presione OFF, o presione SOURCE varias veces hasta que aparezca la leyenda [DESAC.].
Para extraer el dispositivo
Detenga la reproducción y extraiga el dispositivo.
Advertencia sobre el iPhone
Al conectar un iPhone mediante USB, el volumen de las llamadas telefónicas es controlado por el iPhone, y no por la unidad. No aumente el volumen de la unidad involuntariamente durante un llamado, ya que un sonido fuerte repentino puede aparecer cuando la llamada finalice.
Reproducción de un dispositivo BLUETOOTH
Puede reproducir contenido en un dispositivo conectado que sea compatible con BLUETOOTH A2DP (Perfil de distribución de audio avanzado).
1 Haga una conexión BLUETOOTH con el dispositivo de audio (página 9).
2 Presione HOME, y luego toque [Audio BT].
3 Para comenzar la reproducción, utilice las funciones del dispositivo de audio.
4 Ajuste el volumen de esta unidad.
Notas
- En función del dispositivo de audio, es posible que no se muestre en esta unidad cierta información como el título, el número y la duración de la pista, y el estado de la reproducción.
- Incluso si se cambia la fuente en la unidad, la reproducción de la señal del dispositivo de audio no se interrumpe.
Para hacer coincidir el nivel de volumen del dispositivo BLUETOOTH con otras fuentes
Puede reducir las diferencias de nivel de volumen entre esta unidad y el dispositivo BLUETOOTH: Durante la reproducción, toque l; luego ajuste [Nivel de entrada] entre -10 y +15.
Búsqueda y reproducción de pistas
Reproducción repetida y aleatoria
1 Durante la reproducción, toque
( repetir) o (aleatorio) repetidamente hasta que aparezca el modo de reproducción deseado.
La reproducción en el modo de reproducción seleccionado puede tardar en comenzar.
Los modos de reproducción disponibles varían en función de la fuente de sonido seleccionada.
Reproducción de búsqueda directa
1 Durante la reproducción USB, presione los botones numéricos del comando remoto para ingresar el número de algún elemento (por ejemplo, de un tema), y luego presione ENTER el comando remoto.
Comienza la reproducción desde el comienzo del punto seleccionado.
Búsqueda de un archivo desde la pantalla de lista
1 Durante la reproducción USB, toque. Aparece la pantalla de lista desde el elemento actualmente en reproducción.
Además, toque (audio), (video) o (foto) para listar por tipo de archivo.
2 Toque el elemento deseado.
Se inicia la reproducción.
Otros ajustes durante la reproducción
Hay disponibles ajustes adicionales en cada fuente tocando |Los elementos disponibles difieren según la fuente.
Girar
Gire la imagen hacia la izquierda o la derecha: (izquierda), (derecha).
(Solo se encuentra disponible cuando se reproduce el archivo de imagen.)
Picture EQ
Ajusta la calidad de imagen para que se adecue al brillo interno del automóvil: [Dynamic], [Standard], [Theater], [Sepia].
(Solo se encuentra disponible cuando se aplica el freno de estacionamiento, y se selecciona la fuente iPod/USB o AUX.)
Aspecto
Selecciona una relación de aspecto para la pantalla de la unidad.
(Solo se encuentra disponible cuando se aplica el freno de estacionamiento, y se selecciona la fuente iPod/USB o AUX.)
Normal
Muestra una imagen en la relación de aspecto 4:3 (imagen regular).
Wide
Muestra una imagen en la relación de aspecto 4:3 ensanchada hacia los bordes izquierdo y derecho, con los bordes superior e inferior excedentes recortados para llenar la pantalla.
Full
Muestra una imagen en la relación de aspecto 16:9.
Zoom
Muestra una imagen en la relación de aspecto 4:3 ensanchada hacia los bordes izquierdo y derecho de la pantalla.
Llamada con manos libres (solo a través de BLUETOOTH)
Para usar un teléfono celular, conéctelo a esta unidad. Para obtener más información, consulte "Preparación de un dispositivo BLUETOOTH" (página 8).
Recepción de llamadas
1 Toque cuando reciba una llamada.
Comienza la llamada telefónica.
Nota
El tono de llamada y la voz del auricular solo salen de los altavoces frontales.
Para rechazar/finalizar una llamada
Toque
Realización de llamadas
1 Presione HOME, y luego toque [Teléfono].
2 Toque uno de los iconos de llamada en la pantalla del teléfono BLUETOOTH.
A :(registro de llamadas)* 1
Seleccione un contacto desde el registro de llamadas. La unidad almacena las últimas 20 llamadas.
B (remarcado)
Realice una llamada automáticamente al último contacto al que llamó.
© (libreta de teléfonos)* 1
Seleccione un contacto desde la lista de nombres/lista de teléfonos en su libreta de teléfonos. Para buscar el contacto deseado en orden alfabético desde la lista de nombres, toque 🔒
(D) (comando de voz)* 2*3
Mencione una etiqueta de voz almacenada en el teléfono celular.
E (desde la introducción de un número de teléfono)
Ingrese el número de teléfono.
F Números preestablecidos (1 a 6)
Seleccione el contacto almacenado. Para almacenar el contacto, consulte "Marcación predefinida de números telefónicos" (página 15).
*1 El teléfono celular debe ser compatible con PBAP (Perfil de acceso a la libreta de teléfonos).
*2 No use la función de comando de voz en el teléfono celular mientras está conectado a esta unidad.
*3 El comando de voz puede no funcionar según la especificación de reconocimiento del teléfono celular. Para obtener más información, visite el sitio web de soporte técnico que figura en la cubierta posterior.
3 Toque
Comienza la llamada telefónica.
Marcación predefinida de números telefónicos
Es posible almacenar hasta 6 contactos en la lista predefinida.
1 En la pantalla del teléfono, seleccione un número de teléfono que desee almacenar en la marcación predefinida de la agenda telefónica.
Aparece la pantalla de confirmación.
2 Toque [Predefinida], y luego el número preestablecido deseado (1 a 6).
El contacto se almacena en el número preestablecido que seleccione.
Operaciones disponibles durante una llamada
Para ajustar el volumen del tono de llamada
Presione VOLUME+/- durante la recepción de una llamada.
Para ajustar el volumen del auricular
Presione VOLUME+/- durante una llamada.
Para ajustar el volumen para otra persona (ajuste de ganancia de micrófono)
Durante una llamada con manos libres, toque |y* luego ajuste [Sens. Micrófono] a [Bajo], [Medio] o [Alto].
Para cambiar entre el modo manos libres y el modo manual
Durante una llamada, toque para
cambiar el audio de la llamada telefónica entre la unidad y un teléfono celular.
Nota
Según el teléfono celular, esta operación puede no estar disponible.
Para contestar una llamada entrante automáticamente
Toque I, luego ajuste [Resp. automática] a [ACTIV.].
Funciones útiles
SongPal con un smartphone Android
Es necesaria la descarga de la aplicación "SongPal" (versión 3.0 o posterior) desde Google Play.
- Por su seguridad, cumpla con las regulaciones y leyes de tráfico locales y no utilice la aplicación mientras maneja.
- La conexión de un smartphone Android mientras "SongPal" está instalado en esta unidad le permite recibir notificaciones de
sus SMS o su calendario, etc. a través de los parlantes del automóvil y controlar la unidad mediante comandos de voz.
- Lo que pueda controlar con "SongPal" varía de acuerdo con el dispositivo conectado.
- Para hacer uso de las características de "SongPal", vea los detalles en su smartphone Android.
- Las imágenes de muestra de la aplicación "SongPal" utilizadas en este Manual de instrucciones pueden diferir de las reales.
- Los mensajes de la aplicación "SongPal" que aparecen en esta unidad y en su smartphone Android pueden variar.
- Para obtener más detalles sobre "SongPal", visite la siguiente URL:
Establecimiento de la conexión SongPal
1 Realice la conexión BLUETOOTH con el smartphone Android (página 9).
2 Abra la aplicación "SongPal".
3 Presione HOME, y luego toque [Ajustes].
4 Toque, luego ajuste [SongPal] a [Conectar].
Comienza la conexión al smartphone Android. Para obtener más detalles acerca del funcionamiento del smartphone Android, consulte la sección de ayuda de la aplicación.
Si aparece el número de dispositivo
Asegúrese de que el número se muestre (por ejemplo, 123456), luego seleccione "Sí" en el smartphone Android.
Para finalizar la conexión
Ajuste [SongPal] a [Desconectar] en [Ajustes generales].
Selección de la fuente o aplicación
Puede seleccionar una fuente o aplicación no solo en su smartphone Android sino también en esta unidad operando el smartphone Android.
1 Muestre la lista de fuentes de esta unidad en su smartphone Android.
Para conocer más detalles, consulte las instrucciones de funcionamiento que se suministran con el smartphone Android.
Anuncio de varios tipos de información por guía de voz
Cuando se recibe una notificación de SMS, Twitter, Facebook, Calendar, etc., esta es automáticamente anunciada a través de los parlantes del automóvil.
Para conocer detalles sobre la configuración, refiérase a la sección de ayuda de la aplicación.
Activación del reconocimiento por voz
Al registrar las aplicaciones, puede controlar una aplicación a través del comando por voz. Para conocer detalles, refiérase a la sección de ayuda de la aplicación.
Para activar el reconocimiento por voz
1 Mantenga presionado VOICE para activar el reconocimiento por voz.
2 Diga el comando de voz deseado en el micrófono cuando [Diga una fuente o app] aparezca en el smartphone Android.
- Para utilizar esta función, asigne la función VOICE (comando de voz) a este botón seleccionando [Voice] en [SOURCE Tecla Fun.] (página 19).
- El reconocimiento por voz puede no estar disponible en ciertos casos.
- El reconocimiento por voz puede no funcionar correctamente según el rendimiento del smartphone Android conectado.
- Opere bajo condiciones en las que el ruido como el sonido de un motor sea minimizado durante el reconocimiento por voz.
Respuesta a un mensaje SMS
Puede responder un mensaje mediante el reconocimiento por voz.
1 Active el reconocimiento por voz, luego ingrese "Reply (Responder)".
La pantalla de ingreso del mensaje aparece en la aplicación "SongPal".
2 Ingrese un mensaje de respuesta mediante el reconocimiento por voz.
La lista de candidatos para el mensaje aparece en la aplicación "SongPal".
3 Toque ▲/▼ para seleccionar el mensaje deseado, y luego toque [Introducir].
Se envía el mensaje.
Utilización de Siri Eyes Free
Siri Eyes Free le permite utilizar el manos libres de iPhone simplemente hablando al micrófono. Esta función requiere que conecte el iPhone a la unidad vía BLUETOOTH. La disponibilidad está limitada a iPhone 4s o superior. Asegúrese de que su iPhone tenga la última versión de iOS.
Primero debe completar el registro de BLUETOOTH y las configuraciones de conexión para el iPhone con la unidad. Para obtener más información, consulte "Preparación de un dispositivo BLUETOOTH" (página 8).
1 Active la función Siri en el iPhone.
Para más detalles, consulte las instrucciones de funcionamiento que se suministran con el iPhone.
2 Mantenga presionado SOURCE.
La pantalla de comando de voz aparece.
3 Luego de que el iPhone produzca un bip, hable al micrófono.
El iPhone vuelve a producir un bip y luego Siri comienza a responder.
Para desactivar Siri Eyes Free
Toque [Cerrar].
Notas
- El iPhone puede no reconocer su voz según las condiciones de uso. (Por ejemplo, si se encuentra en un automóvil en movimiento).
- Siri Eyes Free puede no funcionar correctamente o el tiempo de respuesta puede retrasarse en lugares donde las señales de iPhone son difíciles de recibir.
- Según la condición de funcionamiento de iPhone, Siri Eyes Free puede no funcionar correctamente o dejar de hacerlo.
- Si reproduce una pista con el iPhone utilizando la conexión de audio por BLUETOOTH, cuando la pista comienza la reproducción a través de BLUETOOTH, la función Siri Eyes Free automáticamente deja de funcionar y la unidad cambia a la fuente de audio de BLUETOOTH.
- Cuando Siri Eyes Free está activado durante la reproducción de audio, la unidad puede cambiar a la fuente de audio de BLUETOOTH así no haya especificado que se reproduzca una pista.
- Cuando conecte el iPhone al puerto USB, Siri Eyes Free puede no funcionar correctamente o dejar de hacerlo.
- Cuando conecte el iPhone a la unidad mediante USB, no active Siri con el iPhone. Siri Eyes Free puede no funcionar correctamente o dejar de hacerlo.
- No habrá ningún sonido de audio mientras Siri Eyes Free esté activado.
Ajustes
Operación básica de ajustes
Puede seleccionar elementos de las siguientes categorías de configuración:
Ajustes generales,
♪ Ajustes Sonido,
Ajustes Pantalla,
Ajustes Visuales
1 Presione HOME, y luego toque [Ajustes].
2 Toque uno de los iconos de categoría de configuración.
Los elementos que pueden establecerse difieren según la fuente y los ajustes.
3 Toque ▲/▼ para seleccionar el elemento deseado.
Para regresar a la pantalla anterior
Toque
Para volver a la pantalla de reproducción
Toque
Ajustes generales
Idioma
Selecciona el idioma por mostrar: [English], [Español], [Русский].
Formato de hora
Cambia el formato de hora: [12 horas], [24 horas].
Clock Time
Ajusta la hora del reloj mediante los datos RDS: [DESAC.], [ACTIV.].
Ajuste del reloj
Ajusta la hora del reloj en forma manual. (Disponible solo cuando [Clock Time] está configurado en [DESAC].)
Pitido
Activa el sonido de la operación: [DESAC.], [ACTIV.].
Atenuador
Reduce la iluminación de la pantalla: [DESAC.], [Auto], [ACTIV.]. ([Auto] solo está disponible cuando el cable de control de iluminación está conectado y funciona cuando se enciende la luz principal.)
Nivel del atenuador
Ajusta el nivel de brillo cuando se activa la reducción de iluminación: -5 a +5.
Ajuste del panel táctil
Ajusta la calibración del panel táctil si la posición de toque no corresponde con el elemento correcto.
Sist. de color salida
Cambia el sistema de color de acuerdo con el monitor conectado (no es compatible con SECAM): [NTSC], [PAL].
(Solamente está disponible cuando no hay ninguna fuente seleccionada.)
Camara in.
Selecciona la imagen desde la cámara de visión trasera: [Normal], [Reversa] (imagen de espejo), [DESAC.].
Ctrl. en el volante
Selecciona el modo de entrada para el control remoto conectado. Para evitar un mal funcionamiento, asegúrese de que el modo de entrada coincida con el control remoto conectado antes de usarlo.
Personal
Modo de entrada del control remoto del volante (se selecciona automáticamente cuando se completa [Definido por el usuario]).
Predefinida
Modo de entrada del control remoto conectado, excepto el control remoto del volante.
Definido por el usuario
Aparece el panel de botones del volante.
1 Mantenga presionado el botón que desea asignar al volante.
Se enciende el botón en el panel (en espera).
2 Mantenga presionado el botón en el volante al que quiera asignar esta función.
El botón en el panel cambia a azul (registro completo).
③ Para registrar otras funciones, repita los pasos ① y ②.
(Disponible solo cuando [Ctrl. en el volante] está configurado en [Personal].)
Notas
- Cuando realice ajustes, solo estará disponible en la unidad el botón de operación. Por seguridad, estacione su automóvil antes de realizar este ajuste.
- Si ocurre un error durante el registro, se borra toda la información registrada. Vuelva a iniciar el registro desde el comienzo.
- Esta función puede no estar disponible en ciertos automóviles. Para conocer detalles acerca de la compatibilidad de su automóvil, visite el sitio web de soporte técnico que figura en la cubierta posterior.
Conexión BT
Activa la señal BLUETOOTH: [DESAC.], [ACTIV.], [Conectar] (ingresa al modo en espera de emparejamiento).
Información dispos. BT
Muestra la información del dispositivo conectado a la unidad tocando [Abierto]. (Disponible solo cuando [Conexión BT] está configurado en [ACTIV.])
Restablecer Bluetooth
Inicializa todos los ajustes relacionados con BLUETOOTH como información de emparejamiento, registro de llamadas, llamado preestablecido, historial de dispositivos BLUETOOTH conectados, etc.
SongPal
Establece o termina la función "SongPal" (conexión): [Conectar], [Desconectar].
SOURCE Tecla Fun.
Asigna la función de comando de voz o el menú de la pantalla al botón SOURCE: [Voice], [DSPL].
Cámara de vista posterior
Ajusta la longitud o posición de las líneas de marcador en la imagen desde la cámara de visión trasera tocando [Edicion de línea].
Paso del sint.
Ajuste el paso de sintonía FM/AM de su país: [9kHz/50kHz], [10kHz/100kHz], [10kHz/200kHz].
♪ Ajustes Sonido
Mega Bass
Refuerza los sonidos graves en sincronización con el nivel del volumen: [1], [2], [DESAC.].
EQ5/Subgraves
Selecciona una curva de ecualizador y ajusta el nivel del altavoz potenciador de graves.
EQ5
Selecciona la curva del ecualizador: [Regueton], [Salsa], [Electronica], [R&B], [Pop], [Rock], [Hip-Hop], [Jazz], [Dance], [Personal], [DESAC.]. [Personal] ajusta la curva del ecualizador: -8 a +8.
Subgraves
Ajusta el nivel de volumen del altavoz potenciador de graves: [DESAC.], -10 a +10.
Balance/Equilibrio
Ajusta el nivel de balance/fader.
Balance
Ajusta el balance de sonido entre los parlantes izquierdo y derecho: I15 a D15.
Equilibrio
Ajusta el balance de sonido entre los parlantes delantero y trasero: Delantero 15 a Posterior 15.
Separador
Ajusta la frecuencia de corte y la fase del altavoz potenciador de graves.
Filtro de paso alto
Selecciona la frecuencia de corte de los parlantes delantero/trasero: [63Hz], [100Hz], [120Hz], [150Hz], [180Hz], [DESAC.].
Filtro de paso bajo
Selecciona la frecuencia de corte del altavoz potenciador de graves: [DESAC.], [55Hz], [85Hz], [120Hz], [160Hz].
Fase subgraves
Selecciona la fase del altavoz potenciador de graves: [Normal], [Reversa].
Ajustes Pantalla
Demostración
Activa la demostración: [DESAC.], [ACTIV.].
Imagen de fondo
Cambia el color base del fondo tocando el color deseado.
- Ajustes Visuales
Solamente está disponible cuando no hay ninguna fuente seleccionada.
Tipo de monitor
Selecciona una relación de aspecto para la unidad y el monitor conectado. 16:9
Muestra una imagen ancha. Adecuado cuando se conecta a un monitor de pantalla ancha o a un monitor con una función de modo ancho.
Letterbox
Muestra una imagen ancha con bandas en las posiciones superior e inferior de la pantalla. Adecuado cuando se conecta a un monitor 4:3.
Pan Scan
Muestra una imagen ancha en la pantalla completa y recorta automáticamente las partes que no calzan.
Información complementaria
Precauciones
- Deje que la unidad se enfríe antes de usarla si el automóvil ha estado estacionado bajo la luz directa del sol.
- La antena de alimentación se extiende automáticamente.
Para mantener una alta calidad de sonido
No derrame líquidos sobre la unidad.
Notas sobre la seguridad
- Cumpla con las normas, leyes y regulaciones de tránsito locales.
- Mientras conduce
- No mire ni opere la unidad, ya que puede derivar en una distracción y causar un accidente. Estacione su automóvil en un lugar seguro para mirar u operar la unidad.
- No utilice la característica de configuración ni ninguna otra función que pueda desviar su atención del camino.
- Cuando conduzca en reversa, asegúrese de mirar hacia atrás y observar los alrededores cuidadosamente para su seguridad, incluso si la cámara de visión trasera está conectada. No dependa exclusivamente de la cámara de visión trasera.
- Mientras opera la unidad
— No inserte sus manos, dedos ni objetos extraños en la unidad, ya que puede causar lesiones o daños a la unidad.
— Mantenga los artículos pequeños fuera del alcance de los niños.
- Asegúrese de abrochar los cinturones de seguridad para evitar lesiones en caso de un movimiento repentino del automóvil.
Prevención de accidentes
Las imágenes aparecen solo luego de que haya estacionado el automóvil y aplicado el freno de estacionamiento.
Si el automóvil comienza a moverse durante la reproducción de video, se muestra la siguiente advertencia y no podrá ver el video.
[Video bloqueado para su seguridad.]
El monitor conectado a la REAR VIDEO OUT está activo mientras el automóvil está en movimiento. No puede ver el video, pero puede escuchar el audio.
No opere la unidad ni vea el monitor mientras conduce.
Notas sobre el panel LCD

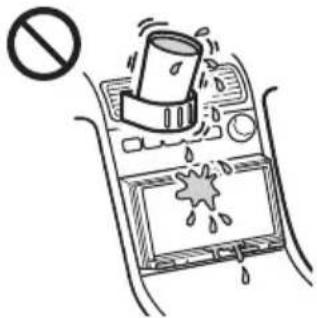

- No moje ni exponga a líquidos el panel LCD. Esto puede causar un mal funcionamiento.
- No presione con fuerza el panel LCD ya que hacerlo puede distorsionar la imagen o causar un mal funcionamiento (es decir, la imagen puede volverse poco nítida, o el panel LCD puede dañarse).
- No toque el panel con objetos que no sean sus dedos, ya que puede dañar o romper el panel LCD.
- Limpie el panel LCD con un paño suave seco. No utilice disolventes como bencina, diluyentes ni productos de limpieza disponibles en el mercado, ni un rociador antiestática.
- No utilice esta unidad fuera del rango de temperatura 0 - 40° C.
- Si su automóvil estaba estacionado en un lugar frío o caliente, la imagen puede no ser nítida. Sin embargo, el monitor no está dañado, y la imagen se volverá nítida luego de que la temperatura en su automóvil vuelva a la normalidad.
- Pueden aparecer en el monitor unos puntos estáticos azules, rojos o verdes. Se llaman "puntos brillantes" y pueden aparecer en cualquier LCD. El panel LCD está fabricado con precisión con más del 99,99 % de sus segmentos funcionales. Sin embargo, es posible que un pequeño porcentaje (por lo general, el 0,01 %) de los segmentos no se encienda apropiadamente. Sin embargo, esto no afectará su visualización.
Orden de reproducción de los archivos de audio/video
Sobre los archivos WMA
Se pueden reproducir los archivos WMA 1 que cumplan con los siguientes requisitos. No se garantiza la reproducción de todos los archivos WMA que cumplan con los requisitos.
Códec
- Formato de archivo de medios: formato de archivo ASF
• Extensión del archivo: .wma - Tasa de bits: 48 a 192 kbps (es compatible con tasas de bits variables [VBR])* 2
• Frecuencia de muestreo* 44,1 kHz
Sobre los archivos MP3
Se pueden reproducir los archivos MP3 que cumplan con los siguientes requisitos. No se garantiza la reproducción de todos los archivos MP3 que cumplan con los requisitos.
Códec
- Formato de archivo de medios: formato de archivo MP3 (MPEG-1 Layer3)
• Extensión del archivo: .mp3 - Tasa de bits: 48 a 192 kbps (es compatible con tasas de bits variables [VBR])* 2
- Frecuencia de muestreo: 3* 32, 44,1, 48 kHz
Sobre los archivos AAC
Se pueden reproducir los archivos AAC que cumplan con los siguientes requisitos. No se garantiza la reproducción de todos los archivos AAC que cumplan con los requisitos.
Códec
- Formato de archivo de medios: AAC-LC compatible con ADTS/RAW/ADIF
• Extensión del archivo: .m4a - Tasa de bits: 40 a 320 kbps (es compatible con tasas de bits variables [VBR]/tasas de bits constantes [CBR])*2
- Frecuencia de muestreo: 8 a 48 kHz
- Bit por muestra (bit de cuantificación): 16 bits
- Canal: mono, estéreo
Sobre los archivos FLAC
Se pueden reproducir los archivos FLAC que cumplan con los siguientes requisitos. No se garantiza la reproducción de todos los archivos FLAC que cumplan con los requisitos.
Códec
- Extensión del archivo: .flac
- Frecuencia de muestreo*4: 8 a 96 kHz
- Bit por muestra (bit de cuantificación)* 8, 12, 16, 20, 24 bits
- Canal: mono, estéreo (excluyendo los archivos de 5.1 ch)
Sobre los archivos WAV
Se pueden reproducir los archivos WAV que cumplan con los siguientes requisitos. No se garantiza la reproducción de todos los archivos WAV que cumplan con los requisitos.
Códec
• Extensión del archivo: .wav
- Tasa de bits: 16 kbps a 1 536 Mbps (es compatible con tasas de bits variables [VBR]/tasas de bits constantes [CBR])*2
- Frecuencia de muestreo: 8 a 48 kHz
- Bit por muestra (bit de cuantificación): 16, 24 bits
- Canal: mono, estéreo
Sobre los archivos Xvid
Se pueden reproducir los archivos Xvid que cumplan con los siguientes requisitos. No se garantiza la reproducción de todos los archivos Xvid que cumplan con los requisitos.
Códec
- Formato de archivo de medios: formato de archivo Xvid
- Extensión del archivo: .avi
• Códec de video: MPEG-4 Advanced Simple Profile
• Códec de audio: MP3 (MPEG-1 Layer3)
• Tasa de bits: 8 Mbps máximo - Tasa de cuadros: 30 fps máximo (30p/60i)
• Resolución: 720 × 576*máximo
Sobre los archivos MPEG-4
Se pueden reproducir los archivos MPEG-4 que cumplan con los siguientes requisitos. No se garantiza la reproducción de todos los archivos MPEG-4 que cumplan con los requisitos.
Códec
- Formato de archivo de medios: formato de archivo MP4
• Extensión del archivo: .mp4
• Códec de video: MPEG-4 Simple Profile
• Cádec de audio: AAC
• Tasa de bits: 4 Mbps máximo - Tasa de cuadros: 30 fps máximo (30p/60i)
• Resolución: 720 × 576 máximo
Sobre los archivos JPEG
Se pueden reproducir los archivos JPEG*6 que cumplan con los siguientes requisitos. No se garantiza la reproducción de todos los archivos JPEG que cumplan con los requisitos.
Códec
- Formato de archivo de medios: compatible con formato de archivo DCF 2.0/Exif 2.21
• Extensión del archivo: .jpg
• Perfil: perfil de base - Cantidad de píxeles: 6 048 × 4 032 píxeles máximo (24 000 000 píxeles)
*1 Los archivos WMA protegidos por derechos de autor no se pueden reproducir.
*2 Se incluyen las tasas de bits no estándares o no garantizadas según la frecuencia de muestreo.
*3 La frecuencia de muestreo puede no corresponder a todos los codificadores.
*4 Los contenidos de audio en alta resolución se bajarán de calidad durante la reproducción.
*5 Estos números indican la resolución máxima de los videos reproducibles y no indican la resolución de la pantalla del reproductor. La resolución de la pantalla es 800 × 480.
*6 No se pueden reproducir algunos archivos de fotos según sus formatos de archivo.
Acerca de iPod
- Puede conectar los siguientes modelos de iPod. Actualice sus dispositivos iPod a la última versión de software antes de utilizarlos.
Modelos de iPhone/iPod compatibles
- "Made for iPod" y "Made for iPhone" indican que un accesorio electrónico se diseñó para conectarse específicamente a los dispositivos iPod o iPhone respectivamente, y que el fabricante obtuvo la certificación necesaria para que cumpla con los estándares de rendimiento de Apple. Apple no se hace responsable del funcionamiento de este dispositivo en cumplimiento de los estándares de seguridad y normativa. Tenga en cuenta que el uso de este accesorio con el iPod o el iPhone puede afectar al rendimiento inalámbrico.
Si desea realizar alguna consulta o solucionar algún problema relativo a la unidad que no se traten en este manual de instrucciones, póngase en contacto con el distribuidor Sony más cercano.
Mantenimiento
Sustitución de la pila de litio del control remoto
Bajo condiciones normales, la pila durará aproximadamente 1 año. (La vida útil puede ser más corta, según las condiciones de uso.) El alcance del control remoto disminuye a medida que se agota la pila.
PRECAUCIÓN
Peligro de explosión si la pila se reemplaza incorrectamente. Reemplazarla solamente con una igual o equivalente.
Notas sobre la pila de litio
- Mantenga la pila de litio fuera del alcance de los niños. Si se ingiere, póngase en contacto inmediatamente con un médico.
- Limpie la pila con un paño seco para asegurar un buen contacto.
- Asegúrese de respetar la polaridad al instalarla.
- No sujete la pila con pinzas metálicas, ya que podría producirse un cortocircuito.
ADVERTENCIA
La batería puede explotar si no se la trata con cuidado.
No la recargue, desarme o exponga al fuego.
Especificaciones
Sección del monitor
Tipo de pantalla: monitor color LCD ancho
Dimensiones: 6,95 pulgadas
Sistema: matriz activa TFT
Cantidad de píxeles:
1 152 000 píxeles (800 × 3 (RGB) × 480)
Sistema de color:
Selección automática PAL/NTSC/SECAM/PAL-M
Sección del sintonizador
FM
Rango de sintonización:
87,5 - 108,0 MHz (a pasos de 50 kHz)
87,5 - 108,0 MHz (a pasos de 100 kHz)
87,5 - 107,9 MHz (a pasos de 200 kHz)
Paso de sintonización FM:
Cambiable entre 50 kHz/100 kHz/200 kHz
Terminal de antena:
Conector de antena externa
Frecuencia intermedia: 150 kHz
Sensibilidad útil: 10 dBf
Selectividad: de 70 dB a 400 kHz
Relación señal-ruido: 70 dB (mono)
Separación a 1 kHz: 30 dB
Respuesta de frecuencia: 20 – 15 000 Hz
AM
Rango de sintonización:
531 - 1 602 kHz (a pasos de 9 kHz )
530 - 1 710 kHz (a pasos de 10 kHz)
Paso de sintonización AM:
Cambiable entre 9 kHz/10 kHz
Terminal de antena:
Conector de antena externa
Frecuencia intermedia:
9 267 kHz o 9 258 kHz/4,5 kHz (a pasos de 9 kHz)
9 267,5 kHz o 9 257,5 kHz/5 kHz (a pasos de
10 kHz)
Sensibilidad: 44 μV
Sección del reproductor USB
Interfaz: USB (velocidad completa)
Corriente máxima: 1 A
Comunicación inalámbrica
Sistema de comunicación:
BLUETOOTH versión estándar 3.0
Salida:
BLUETOOTH clase 2 energía estándar (máx. +4 dBm)
Rango máximo de comunicación:
Línea de visión aprox. 10 m*1
Banda de frecuencias:
Banda 2,4 GHz (2,4000 - 2,4835 GHz)
Método de modulación: FHSS
Perfiles BLUETOOTH compatibles*2:
A2DP (Perfil de distribución de audio avanzado) 1.2
AVRCP (Perfil de control remoto de audio y video) 1.4
HFP (Perfil manos libres) 1.6
PBAP (Perfil de acceso a la agenda telefónica)
OPP (Perfil de carga de objetos)
SPP (Perfil de puerto serie)
Códec correspondiente: SBC (.sbc)
*1 El alcance real variará según factores, como los obstáculos entre los dispositivos, los campos magnéticos alrededor de un horno de microondas, la electricidad estática, la sensibilidad de recepción, el funcionamiento de la antena, el sistema operativo, la aplicación del software, etc.
*2 Los perfiles estándares BLUETOOTH indican el propósito de la comunicación BLUETOOTH entre dispositivos.
Sección del amplificador de corriente
Salidas: salidas de altavoz
Impedancia de altavoz: 4 - 8 Ω
Salida de potencia máxima: 55 W × 4 (a 4 Ω)
Generales
Salidas:
Terminal de salida de video (REAR)
Terminales de salida de audio (FRONT, REAR, SUB)
Antena de alimentación/terminal de control del amplificador de potencia (REM OUT)
Entradas:
Terminal de control de iluminación
Terminal de entrada del control del volante
Terminal de entrada de la antena
Terminal de entrada del micrófono
Terminal del control del freno de estacionamiento
Terminal de entrada de reversa
Terminal de entrada de la cámara
Terminal de entrada de audio/video AUX Puerto USB
Requisitos de alimentación: batería de automóvil de cc 12 V (masa negativa)
Tasa de consumo actual: 10 A
Dimensiones: aprox. 178 mm × 100 mm × 172,8 mm (an/al/prf)
Dimensiones de montaje:
Aprox. 178 mm × 100 mm × 162 mm (an/al/prf)
Masa: Aprox. 1,3 kg
Contenidos del paquete:
Unidad principal (1)
Componentes de instalación y conexiones (1 juego)
Control remoto (1): RM-X170
Micrófono (1)
Equipo/accesorios opcionales:
Soporte de montaje: GMD-D100
Cable para entrada del mando en el volante de dirección: RC-SR1
Es posible que su distribuidor no comercialice algunos de los accesorios que figuran en la lista anterior. Solicite información detallada.
El diseño y las especificaciones están sujetos a cambios sin previo aviso.
Derechos de autor
La marca de la palabra y logotipos Bluetooth® son marcas comerciales registradas y son propiedad de Bluetooth SIG, Inc., y Sony Corporation posee licencia para utilizar cualquiera de dichas marcas. Otras marcas registradas y nombres comerciales pertenecen a sus respectivos propietarios.
La marca N es una marca comercial o marca registrada de NFC Forum, Inc. en los Estados Unidos y en otro países.
Windows Media es una marca comercial registrada o una marca comercial de Microsoft Corporation en los EE. UU. y otros países.
Este producto está protegido por los derechos de propiedad intelectual de Microsoft Corporation. Queda prohibido el uso o la distribución de esta tecnología fuera de este producto si no se dispone de una licencia de Microsoft o una división autorizada de Microsoft.
iPhone, iPod, iPod classic, iPod nano, iPod touch y Siri son marcas comerciales de Apple Inc., registradas en los Estados Unidos y otros países. App Store es una marca de servicio de Apple Inc.
Tecnología de codificación de audio MPEG Layer-3 y patentes bajo licencia de Fraunhofer IIS y Thomson.
Google, Google Play y Android son marcas comerciales de Google Inc.
Este producto utiliza datos de fuentes que licenciados por Sony y pertenecen a Monotype Imaging Inc.
Dichos datos de fuentes se deben utilizar solamente en conexión con este producto.
Todas las demás marcas comerciales son marcas comerciales de sus respectivos propietarios.
ESTE PRODUCTO ESTÁ SUJETO A LA LICENCIA DE LA CARTERA DE PATENTES DEL ESTÁNDAR VISUAL MPEG-4 PARA SU USO PERSONAL Y NO COMERCIAL POR PARTE DE UN CONSUMIDOR PARA DECODIFICAR VIDEOS DE CONFORMIDAD CON EL ESTÁNDAR VISUAL MPEG-4 (EN ADELANTE, "VIDEO MPEG-4") QUE FUE CODIFICADO POR UN
CONSUMIDOR COMO PARTE DE UNA ACTIVIDAD DE CARÁCTER PERSONAL Y NO COMERCIAL U OBTENIDOS A PARTIR DE UN PROVEEDOR CON LICENCIA DE MPEG LA PARA PROPORCIONAR VIDEO MPEG-4.
NO SE CONCEDE NINGÚN TIPO DE LICENCIA, IMPLÍCITA NI EXPLÍCITA, PARA NINGÚN OTRO USO. PARA OBTENER INFORMACIÓN ADICIONAL; INCLUSO LA RELACIONADA CON LOS USOS PROMOCIONALES, INTERNOS Y COMERCIALES, Y LICENCIAS, CONSULTE A MPEG LA, LLC. CONSULTE HTTP://WWW.MPEGLA.COM
libFLAC
Copyright (C) 2000-2009 Josh Coalson Copyright (C) 2011-2013 Xiph.Org Foundation
La redistribución y el uso en formas binarias y de fuente, con o sin modificación, están permitidos siempre y cuando se cumplan las siguientes condiciones:
— Las redistribuciones de los códigos fuente deben retener la nota de copyright antes mencionada, esta lista de condiciones y el siguiente aviso.
- Las redistribuciones en forma binaria deben reproducir la noticia de copyright antes mencionada, la lista de condiciones y el siguiente aviso en el documento u otros materiales provistos con la distribución.
- Ni el nombre de Xiph.org Foundation o los nombres de sus contribuidores deben utilizarse para promocionar o publicitar los productos derivados de este software sin la autorización previa por escrito.
ESTE SOFTWARE ES PROVISTO POR LOS DUEÑOS Y CONTRIBUIDORES DEL COPYRIGHT "COMO ES" Y CUALQUIER GARANTÍA EXPRESA O IMPLÍCITA, QUE INCLUYE PERO NO SE LIMITA, A LAS GARANTÍAS IMPLÍCITAS DE MERCANTIBILIDAD O APTITUD PARA UN PROPÓSITO PARTICULAR ESTÁN DENEGADAS. BAJO NINGÚN PUNTO DE VISTA DEBERÁN LOS CONTRIBUIDORES SER RESPONSABLES POR CUALQUIER DAÑO DIRECTO, INDIRECTO, ESPECIAL, EJEMPLAR O COMO CONSECUENCIA (LO QUE INCLUYE PERO NO SE LIMITA A LA ADQUISICIÓN DE BIENES SUSTITUTOS O SERVICIOS; PÉRDIDA DE USO, INFORMACIÓN O GANANCIAS; O INTERRUPCIÓN COMERCIAL) SIN IMPORTAR CUAL SEA LA CAUSA Y EN CUALQUIER TEORÍA DE RESPONSABILIDAD, YA SEA POR CONTRATO, RESPONSABILIDAD ESTRICTA O RESPONSABILIDAD EXTRACONTRACTUAL (LO QUE INCLUYE NEGLIGENCE U OTROS) QUE SURJA DE CUALQUIER MANERA DEL USO DE ESTE SOFTWARE, AÚN SI HA SIDO ADVERTIDO DE LA POSIBILIDAD DE TAL DAÑO.
Solución de problemas
La siguiente lista de comprobación le ayudará a solucionar los problemas que puedan producirse con la unidad.
Antes de consultarla, revise los procedimientos de conexión y de funcionamiento.
Para conocer más detalles sobre el uso del fusible y sobre cómo quitar la unidad del tablero, consulte "Conexión/instalación" (página 29).
Si el problema no se resuelve, visite el sitio web de soporte técnico que figura en la cubierta posterior.
Generales
La unidad no recibe alimentación.
→ Verifique el fusible.
→ La conexión no es correcta.
— Conecte los cables de fuente de alimentación amarillo y rojo.
No se escuchan pitidos.
→ Se encuentra conectado un amplificador de potencia opcional y no está usando el amplificador integrado.
El contenido de la memoria se borró.
→ Se desconectó la batería o el cable de fuente de alimentación, o no están conectados correctamente.
Las emisoras almacenadas y la hora correcta se borraron.
El fusible se fundió.
Se escucha un ruido cuando se cambia la posición de la llave de encendido.
→ Los cables no se conectaron de forma correcta al conector de alimentación auxiliar del automóvil.
Las indicaciones desaparecen del monitor o no aparecen en él.
→ El atenuador está ajustado en [ACTIV.] (página 18).
→ La pantalla se apaga si mantiene presionado HOME.
— Presione HOME en la unidad hasta que se ilumine la pantalla.
→ La función de apagado del monitor está activada (página 5).
— Toque en cualquier lugar de la pantalla para volver a encenderla.
La pantalla no responde correctamente a su toque.
Toque una parte de la pantalla por vez. Si dos o más partes se tocan en simultáneo, la pantalla no operará en forma correcta.
→ Calibre el panel táctil de la pantalla (página 18).
→ Toque el panel sensible a la presión con firmeza.
→ No se puede operar el monitor trasero. Los iconos que se muestran en el monitor trasero están deshabilitados.
No se pueden seleccionar los elementos del menú.
→ Los elementos del menú no disponibles se muestran en gris.
Recepción de radio
No es posible recibir emisoras. El sonido está obstaculizado por los ruidos.
→ La conexión no es correcta.
- Conecte el cable REM OUT (azul y blanco a rayas) o un cable de fuente de alimentación auxiliar (rojo) al cable de fuente de alimentación del amplificador de señal de la antena del automóvil (solamente cuando el vehículo disponga de una antena integrada en el cristal posterior/lateral).
— Compruebe la conexión de la antena del automóvil.
— Si la antena automática no se extiende, compruebe la conexión del cable de control de la antena motorizada.
→ La configuración de paso de sintonización ha sido borrada.
- Configure nuevamente el paso de sintonización (página 19).
No es posible utilizar la sintonización programada.
→ La señal de emisión es demasiado débil.
RDS
PTY muestra [PTY no encontrado.].
→ La emisora actual no es una emisora RDS.
→ No se recibieron datos RDS.
→ La emisora no especifica el tipo de programa.
Imagen
No hay imagen/hay ruido en la imagen.
→ No se realizó una conexión en forma correcta.
→ Verifique la conexión entre esta unidad y otro equipo y ajuste el selector de entrada del equipamiento en la fuente correspondiente a esta unidad.
→ La instalación no es correcta.
— Instale la unidad en un ángulo inferior a 45° en una parte estable del automóvil.
→ El cable del freno de mano (verde claro) no está conectado al cable del interruptor del freno de mano o este no está accionado.
La imagen no se ajusta a la pantalla.
→ La relación de aspecto de la fuente de reproducción es fija.
No hay imagen/hay ruido en la imagen en el monitor trasero.
→ Está seleccionada una fuente o un modo que no está conectado. Si no hay entrada, no aparece la imagen en el monitor trasero.
→ El ajuste del sistema de color no es correcto.
— Ajuste el sistema de color a [PAL] o [NTSC] de acuerdo con el monitor conectado (página 18).
→ La imagen de la cámara de visión trasera se muestra en esta unidad.
- No aparece ninguna imagen en el monitor trasero si la imagen de la cámara de visión trasera se muestra en esta unidad.
Sonido
No hay sonido, se producen saltos en el sonido o el sonido se distorsiona.
→ No se realizó una conexión en forma correcta.
→ Verifique la conexión entre esta unidad y el equipo conectado y ajuste el selector de entrada del equipamiento en la fuente correspondiente a esta unidad.
→ La instalación no es correcta.
— Instale la unidad en un ángulo inferior a 45° en una parte estable del automóvil.
→ La tasa de muestreo del archivo MP3 no es 32, 44,1 ni 48 kHz.
→ La tasa de muestreo del archivo WMA no es 44,1 kHz.
→ La tasa de bits del archivo MP3 no es 48 a 192 kbps.
→ La tasa de bits del archivo WMA no es 48 a 192 kbps.
→ La unidad está en modo pausa/reversa/avance rápido.
→ No se realizaron correctamente los ajustes para las salidas.
→ El volumen está demasiado bajo.
→ Está activada la función ATT.
→ El formato no es compatible.
— Verifique si el formato es compatible con esta unidad (página 21).
El sonido tiene ruido.
→ Mantenga los cables lejos entre sí.
Reproducción USB
No se pueden reproducir elementos a través de un concentrador USB.
→ Conecte los dispositivos iPod/USB a esta unidad sin el concentrador USB.
No se pueden reproducir elementos.
→ Conecte de nuevo el dispositivo USB.
El dispositivo USB tarda en reproducirse.
→ El dispositivo USB contiene archivos con una estructura de árbol compleja.
El sonido es discontinuo.
→ Es posible que la discontinuidad del sonido se deba a una tasa alta de bits.
Un archivo de audio no puede reproducirse.
→ Los dispositivos USB formateados con sistemas de archivos distintos a FAT16, FAT32, o exFAT no son compatibles.*
* Esta unidad es compatible con FAT16, FAT32 y exFAT, pero algunos dispositivos USB pueden no ser compatible con todos estos. Para conocer detalles, consulte las instrucciones de funcionamiento de cada dispositivo USB o comuníquese con el fabricante.
Función NFC
La conexión One touch (NFC) no es posible.
→ Si el smartphone no responde al tacto.
— Revise que la función NFC del smartphone esté encendida.
- Mueva la parte marca N del smartphone de modo de acercarla a la parte marca N de esta unidad.
— Si el smartphone se encuentra dentro de un estuche, quítelo.
→ La sensibilidad de recepción NFC depende del dispositivo.
Si la conexión One touch con el smartphone falla varias veces, haga la conexión a BLUETOOTH en forma manual.
Función BLUETOOTH
El otro dispositivo BLUETOOTH no puede detectar esta unidad.
→ Ajuste [Conexión BT] a [ACTIV.] (página 19).
→ Mientras se conecta a un dispositivo BLUETOOTH, esta unidad no puede detectarse desde otro dispositivo. Finalice la conexión actual y busque esta unidad desde el otro dispositivo. Se puede reconectar el dispositivo desconectado seleccionándolo de la lista de dispositivos registrados.
No es posible realizar la conexión.
→ Verifique los procedimientos de emparejamiento y conexión en el manual del otro dispositivo, etc. y realice nuevamente la operación.
No aparece el nombre del dispositivo detectado.
→ Según el estado del otro dispositivo, es posible que no se pueda obtener el nombre.
No hay tono.
→ Suba el volumen mientras recibe una llamada.
El volumen de la voz de la persona que habla es bajo.
→ Suba el volumen durante la llamada.
La otra parte dice que el volumen es demasiado bajo o alto.
→ Ajuste el nivel de [Sens. Micrófono] (página 15).
Se producen ecos o ruidos durante las conversaciones telefónicas.
→ Reduzca el volumen.
→ Si el sonido ambiente que no es el sonido de la llamada telefónica es alto, intente reducir el ruido.
— Cierre la ventana si el ruido de la carretera es alto.
— Disminuya el aire acondicionado si el aire acondicionado está alto.
La calidad de sonido del teléfono es baja.
→ La calidad de sonido del teléfono depende de las condiciones de recepción del teléfono celular.
- Mueva el automóvil a un lugar en el que pueda mejorar la señal del teléfono celular si la recepción es de mala calidad.
El volumen del dispositivo BLUETOOTH conectado es bajo o alto.
→ El nivel de volumen cambiará según el dispositivo BLUETOOTH.
- Reduzca las diferencias de nivel de volumen entre esta unidad y el dispositivo BLUETOOTH (página 13).
Se omite el sonido durante la transmisión de audio o falla la conexión BLUETOOTH.
→ Reduzca la distancia entre la unidad y el dispositivo BLUETOOTH.
→ Si el dispositivo BLUETOOTH está guardado en un estuche que interrumpe la señal, retírelo del estuche mientras utilice el dispositivo.
→ En los alrededores se están utilizando varios dispositivos BLUETOOTH u otros dispositivos que emiten ondas de radio (por ejemplo, dispositivos de radioaficionados).
— Apague los otros dispositivos.
— Aumente la distancia entre la unidad y los otros dispositivos.
→ El sonido de reproducción se detiene momentáneamente cuando esta unidad se está conectando a un teléfono celular. No se trata de una falla de funcionamiento.
No puede controlar el dispositivo BLUETOOTH conectado durante la transmisión de audio.
→ Compruebe que el dispositivo BLUETOOTH conectado sea compatible con AVRCP.
Algunas funciones no están disponibles.
→ Compruebe que el dispositivo de conexión sea compatible con las funciones en cuestión.
Se contesta una llamada accidentalmente.
→ El teléfono conectado está configurado para iniciar una llamada automáticamente.
→ [Resp. automática] de esta unidad está establecida en [ACTIV.] (página 15).
El emparejamiento ha fallado porque se ha superado el tiempo establecido.
→ Según el dispositivo de conexión, es posible que el tiempo para el emparejamiento sea escaso. Intente completar el emparejamiento dentro del plazo configurando una clave de paso de un dígito.
No se puede utilizar la función BLUETOOTH.
→ Salga de la fuente manteniendo presionado SOURCE durante 1 segundo, y luego encienda la unidad.
Durante una llamada con manos libres, los altavoces del automóvil no emiten ningún sonido.
→ Si el sonido de salida viene del teléfono celular, ajuste el teléfono para que el sonido se emita por los altavoces del automóvil.
Siri Eyes Free no se activa.
→ Realice el registro de manos libres para un iPhone compatible con Siri Eyes Free.
→ Configure la función Siri en el iPhone para continuar.
→ Cancele la conexión BLUETOOTH con el iPhone y la unidad y reconecte.
Operación de SongPal
El nombre de la aplicación no coincide con la aplicación real en "SongPal".
→ Inicie la aplicación nuevamente desde la aplicación "SongPal".
Mensajes/indicaciones de error
Los concentradores no son compatibles.
→ Esta unidad no es compatible con los concentradores USB.
No hay datos reproducibles.
→ El iPod no tiene datos reproducibles.
— Cargue archivos/datos de música en el iPod.
→ El dispositivo USB no tiene datos reproducibles.
— Cargue archivos/datos de música en el dispositivo USB.
No se puede reproducir este contenido.
→ El contenido seleccionado no se puede reproducir.
— Se salteará el contenido reproducible al siguiente.
Precaución de sobrecarga en USB
→ El dispositivo USB está sobrecargado.
— Desconecte el dispositivo USB, y luego cambie la fuente presionando el botón SOURCE.
— Indica que el dispositivo USB no está funcionando o que hay un dispositivo no compatible conectado.
Dispositivo USB no compatible
Para obtener más información acerca de la compatibilidad del dispositivo USB, visite el sitio web de soporte técnico que figura en la cubierta posterior.
El dispositivo no responde
→ La unidad no reconoce el dispositivo USB conectado.
— Conecte de nuevo el dispositivo USB.
— Verifique que el dispositivo USB sea compatible con esta unidad.
- (guión bajo)
→ No se puede mostrar el carácter con la unidad.
Para la función BLUETOOTH
Error de conexión Bluetooth
→ Ha ocurrido un error entre esta unidad y el teléfono BLUETOOTH.
— Verifique que la señal BLUETOOTH esté encendida en esta unidad o en el teléfono BLUETOOTH.
— Vuelva a intentar el emparejamiento.
— Reconecte el teléfono BLUETOOTH.
No se encontró el dispositivo BT.
→ La unidad no puede detectar un dispositivo BLUETOOTH conectable.
— Verifique el ajuste de BLUETOOTH del dispositivo por conectar.
→ No hay dispositivos en la lista de dispositivos BLUETOOTH registrados.
— Realice un emparejamiento con un dispositivo BLUETOOTH (página 8).
Error de datos de llamada
→ Ha ocurrido un error mientras se accedía a la libreta de teléfonos vía PBAP o al registro de llamadas desde el teléfono BLUETOOTH.
— Reconecte el teléfono BLUETOOTH.
Error de listado de datos
→ Ha ocurrido un error mientras se mostraba la libreta de teléfonos vía PBAP o el registro de llamadas desde el teléfono BLUETOOTH.
— Reconecte el teléfono BLUETOOTH.
Dispositivo manos libres no está disponible.
→ El teléfono celular no está conectado.
— Conecte un teléfono celular (página 9).
Para el funcionamiento con control remoto de mando:
Por favor vuelva a intentar
→ Ocurre un error durante el registro y se borra toda la información registrada.
— Vuelva a iniciar el registro desde el comienzo.
Si estas soluciones no ayudan a resolver el problema, comuníquese con el distribuidor Sony más cercano.
- Conecte todos los cables hacia un punto a tierra en común.
- No deje que los cables queden atrapados debajo de un tornillo ni que se enganchen en piezas móviles (p. ej., los rieles de los asientos).
- Antes de hacer conexiones, apague el auto para evitar cortocircuitos.
- Conecte los cables amarillo y rojo del sistema de alimentación únicamente después de que todos los demás cables hayan sido conectados.
- Asegúrese de aislar cualquier cable suelto sin conexión con cinta aislante para mayor seguridad.
Precauciones
- Elija la ubicación de la instalación con cuidado para que la unidad no interfiera en las operaciones de conducción normales.
- Evite instalar la unidad en áreas expuestas a polvo, tierra, vibración excesiva o alta temperatura, como luz solar directa o cerca de calefactores.
- Utilice solamente el hardware de montaje suministrado para lograr una instalación segura.
Nota sobre el cable del sistema de alimentación (amarillo)
Cuando conecte esta unidad junto con otros componentes estéreo, la capacidad nominal de la corriente del circuito del auto al cual la unidad se encuentra conectada debe ser mayor que la suma de la capacidad nominal del fusible de cada componente.
Ajuste del ángulo de montaje
Ajuste el ángulo de montaje a menos de 45°.
Lista de piezas para la instalación
①
②
5 × 8 mm máx.
③
④
⑤
⑥
⑦
⑧
Esta lista de piezas no incluye todo el contenido del paquete.
Conexión
*1 No suministrado
*2 Impedancia del altavoz: 4 - 8 Ω × 4
*3 Cable con clavija RCA (no suministrado)
*4 Según el tipo de automóvil, utilice un adaptador para un control remoto conectado (no suministrado). Para conocer más detalles sobre cómo utilizar el control remoto conectado, consulte "Uso del control remoto conectado" (página 32).
*5 Ya sea que esté en uso o no, oriente el cable de entrada del micrófono de modo tal que no interfiera en las operaciones de manejo. Asegure el cable con una abrazadera, si está instalado alrededor de sus pies.
*6 Para obtener más detalles sobre la instalación del micrófono, consulte "Instalación del micrófono" (página 32).
*7 Para conectar un smartphone a la unidad principal, se requiere de un cable apropiado (no suministrado).
*8 Para conectar un iPod/iPhone, utilice el cable de conexión USB para iPod (no suministrado).
*9 Como un reproductor de medios portátil, consola de videojuegos, etc.
Conexiones
① A un punto de puesta a tierra
Primero conecte el conector a tierra, luego conecte los cables amarillo y rojo del sistema de alimentación.
② A la terminal de potencia +12 V que se encuentra energizada en todo momento
Asegúrese de conectar primero el cable a tierra negro a un punto de puesta a tierra.
③ A la terminal de potencia +12 V que se encuentra energizada cuando el interruptor de encendido se encuentra fijo en la posición accesorio
Si no existe la posición accesorio, conecte la terminal de potencia +12 V (batería) que se encuentra energizada en todo momento. Asegúrese de conectar primero el cable a tierra negro a un punto de puesta a tierra.
④ Al cable de control de la antena motorizada o al cable de la fuente de alimentación del amplificador
No es necesario conectar este cable si no hay antena motorizada o amplificador de antena, o con una antena telescópica operada manualmente.
A AMP REMOTE IN de un amplificador de potencia opcional
Esta conexión se usa solamente para amplificadores y para una antena motorizada. Conectar cualquier otro sistema puede dañar la unidad.
⑤ A la señal de iluminación de un automóvil Asegúrese de conectar primero el cable a tierra negro a un punto de puesta a tierra.
⑥ Al cable del interruptor del freno de estacionamiento
La posición de montaje del cable del interruptor del freno de estacionamiento depende de su automóvil.
Asegúrese de conectar el cable del freno de estacionamiento (verde claro) del cable de conexión de la fuente de alimentación ① al cable del interruptor del freno de estacionamiento.
Cable del interruptor del freno de estacionamiento
Tipo de freno de mano Tipo de freno de pie
7 A la terminal de potencia +12 V del cable de la luz trasera del automóvil (solo cuando se conecta la cámara de visión trasera)
Conexión para sostener la memoria
Cuando el cable de la fuente de alimentación amarillo está conectado, la alimentación siempre abastecerá al circuito de la memoria incluso cuando el interruptor de encendido se encuentre apagado.
Conexión del altavoz
- Antes de conectar los altavoces, apague la unidad.
- Utilice los altavoces con una impedancia de 4 a 8 Ω, y con capacidades para el manejo de la potencia adecuadas para evitar daños.
Conexión del monitor
Al instalar un monitor para el asiento trasero, conecte su cable de interruptor del freno de estacionamiento a la masa.
Instalación del micrófono
Para capturar su voz durante una llamada con manos libres, necesita instalar el micrófono ③.
- Es extremadamente peligroso que el cable se enrede alrededor de la columna de dirección o la palanca de cambio. Asegúrese de que este y otras piezas no interfieran en sus operaciones de manejo.
- Si su automóvil tiene airbags u otro equipo para amortiguar golpes, contacte a la tienda donde compró esta unidad o al vendedor del auto antes de la instalación.
Nota
Antes de pegar la cinta doble faz ④, limpie la superficie del tablero con un trapo seco.
Uso del control remoto conectado
Cuando use el control remoto del volante
El cable de conexión RC-SR1 (no suministrado) debe estar instalado para poder utilizarlo.
1 Para habilitar el control remoto del volante, seleccione [Ajustes generales] → [Definido por el usuario] para realizar el registro (página 18). Una vez finalizado el registro, el control remoto del volante estará disponible.
Notas sobre la instalación del cable de conexión RC-SR1 (no suministrado)
- Refiérase a los sitios web de soporte técnico que figuran en la cubierta posterior para obtener detalles, y luego conecte adecuadamente cada cable con los cables correspondientes. Una conexión incorrecta puede dañar la unidad.
- Se recomienda consultar con el vendedor o un técnico experimentado para obtener ayuda.
Cuando use el control remoto conectado
1 Para habilitar el control remoto conectado, ajuste [Ctrl. en el volante] del [Ajustes generales] en [Predefinida] (página 18).
Utilización de la cámara de visión trasera
La cámara de visión trasera (no suministrada) debe estar instalada para poder utilizarla.
La imagen de una cámara de visión trasera conectada a la terminal CAMERA IN se muestra cuando:
— la luz trasera de su automóvil se enciende (o la palanca de cambios está puesta en la posición R [reversa]).
— presione HOME, y luego toque [Cám. poster.].
Instalación
Montaje de la unidad en el panel
Para los autos japoneses, consulte la sección "Montaje de la unidad en un automóvil japonés" (página 33).
Montaje de la unidad con un kit de instalación (no suministrado)
Antes de efectuar la instalación, asegúrese de que los pestillos en ambos lados del soporte estén doblados hacia dentro 3,5 mm.
1 Coloque el soporte dentro del panel, y luego doble las pinzas hacia fuera hasta que queden bien ajustadas.
2 Monte la unidad en el soporte.
Nota
Si los pestillos están derechos o doblados hacia fuera, la unidad no se instalará de manera segura y puede salirse.
Montaje de la unidad en un automóvil japonés
Tal vez no pueda instalar esta unidad en algunos automóviles japoneses. En dicho caso, consulte con su distribuidor Sony.
Al montar esta unidad en los soportes preinstalados de su automóvil, utilice los tornillos ② suministrados en los espacios para tornillos apropiados según su automóvil: T para TOYOTA, M para MITSUBISHI y N para NISSAN.
Para evitar el mal funcionamiento, instale la unidad solamente con los tornillos ② suministrados.
Reinicio de la unidad
Para obtener más información, consulte "Reinicio de la unidad" (página 7).
Reemplazo del fusible
Cuando reemplace el fusible, asegúrese de utilizar uno que coincida con la capacidad nominal del fusible original. Si el fusible se quema, verifique la conexión eléctrica y reemplace el fusible. Si el fusible se quema nuevamente después de reemplazarlo, puede haber un mal funcionamiento interno. En dicho caso, consulte con su distribuidor Sony más cercano.
Support site
Sitio Web de soporte técnico en línea
Para resolver cualquier duda u obtener la información más reciente sobre el soporte técnico de este producto, visite el siguiente sitio Web:
Customers in Latin America/Clientes en Latinoamérica:
http://esupport.sony.com/ES/LA/
Customers in Asia Pacific/Clientes en Asia-Pacífico:
- Advertencia
- Advertencia: si el encendido del automóvil no dispone de una posición ACC
- Exención de responsabilidad sobre los servicios prestados por otros proveedores
- Aviso importante
- Precaución
- Llamadas de emergencia
- Acerca de la comunicación BLUETOOTH
- Tabla de contenidos
- Procedimientos iniciales
- Escuchar la radio
- Reproducción
- Llamada con manos libres (solo a través de BLUETOOTH)
- Funciones útiles
- Ajustes
- Información complementaria
- Guía para las partes y los controles
- Unidad principal
- RM-X170 control remoto
- Indicación de estado
- MEGA (Mega Bass)
- Reloj (página 7)
- Área específica de la aplicación
- (volver a la pantalla de reproducción)
- | (opción)
- Teclas de selección de fuentes y ajustes
- Reinicio de la unidad
- Ajustes iniciales
- Toque [OK].
- Ajuste del reloj
- Preparación de un dispositivo BLUETOOTH
- Conexión con un smartphone a través de One touch (NFC)
- Para desconectar mediante One touch
- Notas
- Emparejamiento y conexión con otro dispositivo BLUETOOTH
- Nota
- Para comenzar la reproducción
- Para cancelar el emparejamiento
- Conexión con un dispositivo BLUETOOTH emparejado
- Para conectar el dispositivo que se conectó por última vez en esta unidad
- Para instalar el micrófono
- Conexión de un dispositivo USB
- Conexión de otro dispositivo de audio/video portátil
- Para hacer coincidir el nivel de volumen del dispositivo conectado con otras fuentes
- Para ajustar el tipo de dispositivo manualmente
- Conexión con una cámara de visión trasera
- Almacenamiento automático (BTM)
- Sintonización
- Almacenamiento manual
- Recepción de emisoras almacenadas
- Búsqueda de la emisora deseada entre las emisoras preestablecidas (sintonizador preestablecido ZAPPIN)
- Usar el RDS (Sistema de datos de radio)
- Selección de tipos de programa (PTY)
- Tipos de programas
- Ajuste de la hora del reloj (CT)
- Reproducción de un dispositivo USB
- Conecte el dispositivo USB al puerto USB.
- Ajuste el volumen de esta unidad.
- Para detener la reproducción
- Para extraer el dispositivo
- Advertencia sobre el iPhone
- Reproducción de un dispositivo BLUETOOTH
- Para hacer coincidir el nivel de volumen del dispositivo BLUETOOTH con otras fuentes
- Búsqueda y reproducción de pistas
- Reproducción repetida y aleatoria
- Reproducción de búsqueda directa
- Búsqueda de un archivo desde la pantalla de lista
- Otros ajustes durante la reproducción
- Girar
- Picture EQ
- Aspecto
- Normal
- Wide
- Full
- Zoom
- Recepción de llamadas
- Toque cuando reciba una llamada.
- Para rechazar/finalizar una llamada
- Realización de llamadas
- Toque
- Marcación predefinida de números telefónicos
- Operaciones disponibles durante una llamada
- SongPal con un smartphone Android
- Establecimiento de la conexión SongPal
- Si aparece el número de dispositivo
- Para finalizar la conexión
- Selección de la fuente o aplicación
- Anuncio de varios tipos de información por guía de voz
- Activación del reconocimiento por voz
- Para activar el reconocimiento por voz
- Respuesta a un mensaje SMS
- Utilización de Siri Eyes Free
- Active la función Siri en el iPhone.
- Mantenga presionado SOURCE.
- Luego de que el iPhone produzca un bip, hable al micrófono.
- Para desactivar Siri Eyes Free
- Operación básica de ajustes
- Ajustes generales
- Idioma
- Formato de hora
- Clock Time
- Pitido
- Atenuador
- Nivel del atenuador
- Ajuste del panel táctil
- Sist. de color salida
- Camara in.
- Ctrl. en el volante
- Personal
- Predefinida
- Definido por el usuario
- Conexión BT
- Información dispos. BT
- Restablecer Bluetooth
- SongPal
- SOURCE Tecla Fun.
- Cámara de vista posterior
- Paso del sint.
- ♪ Ajustes Sonido
- Mega Bass
- EQ5/Subgraves
- EQ5
- Subgraves
- Balance/Equilibrio
- Balance
- Equilibrio
- Separador
- Filtro de paso alto
- Filtro de paso bajo
- Fase subgraves
- Ajustes Pantalla
- Demostración
- Imagen de fondo
- - Ajustes Visuales
- Tipo de monitor
- Letterbox
- Pan Scan
- Precauciones
- Para mantener una alta calidad de sonido
- Notas sobre la seguridad
- Prevención de accidentes
- [Video bloqueado para su seguridad.]
- Notas sobre el panel LCD
- Orden de reproducción de los archivos de audio/video
- Sobre los archivos WMA
- Códec
- Sobre los archivos MP3
- Sobre los archivos AAC
- Sobre los archivos FLAC
- Sobre los archivos WAV
- Sobre los archivos Xvid
- Sobre los archivos MPEG-4
- Sobre los archivos JPEG
- Acerca de iPod
- Mantenimiento
- Sustitución de la pila de litio del control remoto
- Notas sobre la pila de litio
- Especificaciones
- Sección del monitor
- Sección del sintonizador
- FM
- AM
- Sección del reproductor USB
- Comunicación inalámbrica
- Sección del amplificador de corriente
- Generales
- Derechos de autor
- libFLAC
- Solución de problemas
- La unidad no recibe alimentación.
- No se escuchan pitidos.
- El contenido de la memoria se borró.
- Las emisoras almacenadas y la hora correcta se borraron.
- El fusible se fundió.
- Se escucha un ruido cuando se cambia la posición de la llave de encendido.
- Las indicaciones desaparecen del monitor o no aparecen en él.
- La pantalla no responde correctamente a su toque.
- No se pueden seleccionar los elementos del menú.
- Recepción de radio
- No es posible recibir emisoras. El sonido está obstaculizado por los ruidos.
- No es posible utilizar la sintonización programada.
- RDS
- PTY muestra [PTY no encontrado.].
- Imagen
- No hay imagen/hay ruido en la imagen.
- La imagen no se ajusta a la pantalla.
- No hay imagen/hay ruido en la imagen en el monitor trasero.
- Sonido
- No hay sonido, se producen saltos en el sonido o el sonido se distorsiona.
- El sonido tiene ruido.
- Reproducción USB
- No se pueden reproducir elementos a través de un concentrador USB.
- No se pueden reproducir elementos.
- El dispositivo USB tarda en reproducirse.
- El sonido es discontinuo.
- Un archivo de audio no puede reproducirse.
- Función NFC
- La conexión One touch (NFC) no es posible.
- Función BLUETOOTH
- El otro dispositivo BLUETOOTH no puede detectar esta unidad.
- No es posible realizar la conexión.
- No aparece el nombre del dispositivo detectado.
- No hay tono.
- El volumen de la voz de la persona que habla es bajo.
- La otra parte dice que el volumen es demasiado bajo o alto.
- Se producen ecos o ruidos durante las conversaciones telefónicas.
- La calidad de sonido del teléfono es baja.
- El volumen del dispositivo BLUETOOTH conectado es bajo o alto.
- Se omite el sonido durante la transmisión de audio o falla la conexión BLUETOOTH.
- No puede controlar el dispositivo BLUETOOTH conectado durante la transmisión de audio.
- Algunas funciones no están disponibles.
- Se contesta una llamada accidentalmente.
- El emparejamiento ha fallado porque se ha superado el tiempo establecido.
- No se puede utilizar la función BLUETOOTH.
- Durante una llamada con manos libres, los altavoces del automóvil no emiten ningún sonido.
- Siri Eyes Free no se activa.
- Operación de SongPal
- El nombre de la aplicación no coincide con la aplicación real en "SongPal".
- Mensajes/indicaciones de error
- Los concentradores no son compatibles.
- No hay datos reproducibles.
- No se puede reproducir este contenido.
- Precaución de sobrecarga en USB
- Dispositivo USB no compatible
- El dispositivo no responde
- Para la función BLUETOOTH
- Error de conexión Bluetooth
- No se encontró el dispositivo BT.
- Error de datos de llamada
- Error de listado de datos
- Dispositivo manos libres no está disponible.
- Para el funcionamiento con control remoto de mando:
- Por favor vuelva a intentar
- Nota sobre el cable del sistema de alimentación (amarillo)
- Ajuste del ángulo de montaje
- Lista de piezas para la instalación
- Conexiones
- A AMP REMOTE IN de un amplificador de potencia opcional
- Conexión para sostener la memoria
- Conexión del altavoz
- Conexión del monitor
- Instalación del micrófono
- Uso del control remoto conectado
- Cuando use el control remoto del volante
- Notas sobre la instalación del cable de conexión RC-SR1 (no suministrado)
- Cuando use el control remoto conectado
- Utilización de la cámara de visión trasera
- Instalación
- Montaje de la unidad en el panel
- Montaje de la unidad con un kit de instalación (no suministrado)
- Montaje de la unidad en un automóvil japonés
- Reemplazo del fusible
- Support site
- Sitio Web de soporte técnico en línea
Marca : SONY
Modelo : XAV-V750BT
Categoría : Reproductor de CD
