HQD20058SV - Congelador HISENSE - Manual de uso y guía de instrucciones gratis

Tipo de producto	Congelador
Marca	Hisense
Modelo	HQD20058SV
Requisitos eléctricos	115 V, 60 Hz, 15-20 A, toma de corriente con conexión a tierra de 3 clavijas
Refrigerante	Inflamable (R-600a o similar)
Rango de temperatura del congelador	5°F a -13°F (-15°C a -25°C)
Máquina de hielo	Integrada, automática
Inicio de producción de hielo	Primer lote después de 24 horas; descartar los primeros 3 lotes
Descongelación	Automática
Iluminación	LED (compartimentos congelador y convertible)
Alarma de puerta abierta	Suena después de 2 minutos, 3 veces por minuto durante 8 minutos
Súper congelación	Enfría rápidamente a -13°F (-25°C); apagado automático después de varias horas
Modo de ahorro de energía	Eleva el congelador a 1°F (-17°C), el refrigerador a 43°F (6°C)
Compartimento convertible	Ajustable de 45°F a -4°F (7°C a -20°C)
Estantes	Estantes de vidrio ajustables
Cajones	Cajón del congelador, cajón de ancho completo, cajón convertible
Compartimentos de la puerta	Compartimentos ajustables extraíbles
Panel de control	Digital con bloqueo/desbloqueo, selección de modo
Suministro de agua requerido	Agua fría, 30-125 psi (207-862 kPa)
Patas niveladoras	Sí, ajustables en la parte delantera
Servicio al cliente	1-877-465-3566

Preguntas frecuentes - HQD20058SV HISENSE

¿Cuánto tiempo después de la instalación comienza a producir hielo la máquina de hielo?

La máquina de hielo comienza a producir hielo después de 24 horas. Descarte los primeros tres lotes de hielo.

¿Qué debo hacer si la máquina de hielo no produce hielo?

Primero, asegúrese de que la máquina de hielo esté encendida presionando y manteniendo presionado FREEZER durante 3 segundos. Verifique la presión del suministro de agua (30-125 psi) y enderece cualquier torcedura en la línea de agua. Si el problema persiste, comuníquese con un fontanero calificado.

¿Cómo ajusto la temperatura del congelador?

Presione FREEZER para activar el control de temperatura, luego presione repetidamente para recorrer las configuraciones de 5°F a -13°F (-15°C a -25°C). Suelte para seleccionar la temperatura deseada.

¿Qué es la función Súper congelación y cómo la uso?

Súper congelación reduce rápidamente la temperatura del congelador a -13°F (-25°C) para congelar alimentos frescos rápidamente. Presione MODE hasta que aparezca el ícono de Súper congelación. Se apaga automáticamente después de varias horas o se puede apagar manualmente presionando FREEZER.

¿Cómo limpio el congelador?

Desconecte el congelador. Retire todos los alimentos y estantes. Lave el interior a mano con un detergente suave y agua tibia. Enjuague y seque completamente. Limpie los sellos de la puerta con jabón suave. Limpie el exterior con un paño suave.

¿Cómo nivelar el congelador?

Gire las patas niveladoras ajustables en la parte inferior frontal para subir o bajar cada lado. Use un nivel para asegurar la nivelación de lado a lado y de adelante hacia atrás. La parte frontal debe estar ligeramente más alta para ayudar a cerrar las puertas.

¿Cómo suena la alarma de puerta abierta?

Si una puerta se deja abierta durante más de 2 minutos, sonará una alarma tres veces cada minuto durante 8 minutos. Cierre todas las puertas para detener la alarma.

¿Puedo usar un cable de extensión con este congelador?

No, no use un cable de extensión. Enchufe el congelador directamente en una toma de corriente con conexión a tierra de 3 clavijas en un circuito dedicado.

¿Cómo cambio la visualización de temperatura de Fahrenheit a Celsius?

Presione y mantenga presionado FRIDGE (control del refrigerador) durante 3 segundos para alternar entre °F y °C. La unidad actual se indica mediante el ícono iluminado.

¿Qué tipo de refrigerante usa este congelador?

Este congelador usa un refrigerante inflamable (probablemente R-600a). El servicio debe ser realizado por personal calificado. No perfore los tubos de refrigerante.

MANUAL DE USUARIO HQD20058SV HISENSE

MEXICO: Hisense Mexico S. de R.L. de C.V. Blvd. Miguel de Cervantes Saavedra No 301 Torre Norte Piso 2, Col. Ampliación Granada Miguel Hidalgo, Ciudad de México, C.P. 11520

Guía de uso y cuidado del refrigerador

Modelo:

HQD20****

Para preguntas sobre características, operación, desempeño, partes o servicio, llame a: 1-877-465-3566

Gracias por elegir Hisense. Estamos seguros de le encantará utilizar su nuevo refrigerador. Sin embargo, antes de utilizar el electrodoméstico, le recomendamos que lea atentamente las instrucciones, las cuales brindan detalles sobre la instalación y el uso del producto. Por favor, guarde este manual para futuras referencias.

Índice

SEGURIDAD DEL REFRIGERADOR....3

PIEZAS Y CARACTERÍSTICAS....4

REQUISITOS PARA LA INSTALACIÓN....5

Requisitos de Ubicación 5

Requisitos Eléctricos....5

Requisitos del Suministro de Agua 5

INSTRUCCIONES DE INSTALACIÓN ....6

Para Conectar el Suministro de Agua 7

Finalización de la Instalación....8

Para Nivelar el Refrigerador....9

Para Alinear las Puertas....9

USO DE SU REFRIGERADOR....9

Cómo Abrir y Cerrar las Puertas....9

Uso de los Controles....10

Características....11

Información de Uso General 12

CUIDADO DEL REFRIGERADOR 13

Limpieza....13

Luces....13

Cuidado Durante las Vacaciones y Mudanzas....13

Cómo Volver a Instalar o Usar el Refrigerador Nuevamente....14

SOLUCIÓN DE PROBLEMAS....15

Su seguridad y la seguridad de los demás es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre todos los mensajes de seguridad.

Este es el símbolo de advertencia de seguridad.

Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a usted y a los demás. Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra "PELIGRO", "ADVERTENCIA" o "PRECAUCIÓN".

Estas palabras significan:

PELIGRO

Se trata de una situación de peligro inminente. Si no sigue las instrucciones de inmediato, usted puede morir o sufrir una lesión grave.

ADVERTENCIA

Se trata de una situación posiblemente peligrosa que, de no evitarse, podría causar la muerte o una lesión grave.

PRECAUCIÓN

Se trata de una situación posiblemente peligrosa que, de no evitarse, podría causar lesiones moderadas o leves.

Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que puede suceder si no se siguen las instrucciones.

Instrucciones Importantes de Seguridad

ADVERTENCIA: Para reducir el riesgo de incendio, choque eléctrico, lesiones a personas o daños al utilizar el refrigerador, siga precauciones básicas, incluyendo las siguientes:

• Asegúrese que todos los que usan este aparato estén familiarizados con sus operaciones y características de seguridad.
• Este aparato no está diseñado para ser utilizado por personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas, a menos que estén supervisadas o debidamente instruidas.
• Conecte el aparato a un tomacorriente de 3 terminales con conexión a tierra.
• No quite el terminal de conexión a tierra.
• No use un adaptador.
• No use un cable eléctrico de extensión.
• Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, su agente de servicio o una persona igualmente calificada, para evitar un peligro.
• Desconecte el suministro de energía antes de darle servicio técnico.
• No utilice aparatos eléctricos dentro de los compartimentos de almacenamiento de alimentos del refrigerador, a menos que sean del tipo recomendado por el fabricante.
• Vuelva a colocar todas las piezas y paneles antes de ponerlo en funcionamiento.

• El refrigerante usado es inflamable. La reparación debe ser efectuada solamente por personal capacitado para dar servicio. No perfore el tubo refrigerante.

• El refrigerante usado es inflamable. Deshágase del refrigerador correctamente siguiendo las normas federales y locales.

• El refrigerante usado es inflamable. Siga con cuidado todas las instrucciones de manipulación. Riesgo de incendio o explosión debido a una perforación en el tubo refrigerante.
• Use un limpiador no inflamable.
• No utilice dispositivos mecánicos u otros medios para acelerar el proceso de descongelación, que no sean los recomendados por el fabricante.
• Mantenga los materiales y vapores inflamables, tales como la gasolina, alejados del refrigerador.
• PRECAUCIÓN: No almacene en el refrigerador productos que contengan propulsores inflamables (por ejemplo, latas de aerosol) o sustancias explosivas.
• Mantenga las aberturas de ventilación en el gabinete del aparato o en la estructura incorporada, sin obstrucciones.
• Conecte únicamente a un suministro de agua potable.
• Con la ayuda de dos o más personas, mueva e instale el refrigerador.
• Para evitar el riesgo de que los niños queden atrapados y se asfixien, no permita que jueguen ni se escondan dentro del refrigerador.

Lea y Guarde Estas Instrucciones

Cómo Deshacerse Adecuadamente de Su Aparato Refrigerador Viejo

ADVERTENCIA

Peligro de asfixia

Quite la puerta o el(los) cajón(cajones) de su aparato refrigerador viejo.

No seguir esta instrucción puede ocasionar la muerte o daño al cerebro.

IMPORTANTE: El atrapamiento y asfixia de niños no es un problema del pasado. Un aparato refrigerador desechado y abandonado es un peligro, aun si va a quedar ahí "por unos pocos días". Si usted está por deshacerse de su aparato refrigerador viejo, siga las instrucciones a continuación para evitar accidentes.

Antes de descartar su aparato refrigerador o congelador viejo:

• Quite las puertas.
• Deje los estantes en su lugar así los niños no pueden meterse adentro con facilidad.

Información importante para saber acerca del desecho de refrigerantes:

Deshágase del refrigerador siguiendo los reglamentos federales y locales. Los refrigerantes deberán ser evacuados por un técnico certificado en refrigeración por EPA (Agencia de protección del medioambiente) según los procedimientos establecidos.

Piezas y Características

A Depósito de la puerta
B Parteluz
C Luz LED del refrigerador
D Bandeja de la puerta
E Fábrica de hielo
F Luz LED del congelador

G Recipiente de almacenamiento para hielo
H Cajón del congelador
Compartimiento del congelador
Compartimiento convertible
K Estante de vidrio

L Cubierta
M Cajón de almacenamiento

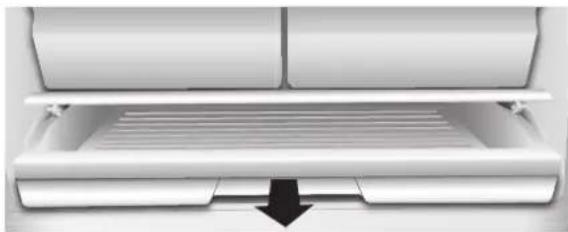

N Cajón de ancho completo
Estante de vidrio
P Cajón de convertible
Pata de nivelación

NOTA: Su modelo puede verse diferente de esta y otras imágenes en este manual, dependiendo de las características del mismo.

Requisitos para la Instalación

Requisitos de Ubicación

ADVERTENCIA

Peligro de Explosión

Mantenga los materiales y vapores inflamables, tales como gasolina, alejados del aparato.

No seguir esta instrucción puede ocasionar la muerte, explosión, o incendio.

IMPORTANTE: Este refrigerador ha sido diseñado únicamente para usarse dentro del hogar.

Temperatura

Este refrigerador está diseñado para ser utilizado en un lugar donde la temperatura oscile entre un mínimo de 55°F (13°C) y un máximo de 110°F (43°C). El rango de temperatura ideal de la habitación para un rendimiento óptimo, que reduce el consumo de electricidad y proporciona una refrigeración superior, es entre 60°F (15°C) y 90°F (32°C). Se recomienda que no instale el refrigerador cerca de una fuente de calor, como un horno o un radiador.

Ventilación

Se requiere una circulación de aire adecuada alrededor del refrigerador para una operación eficiente.

Para asegurar una ventilación adecuada, mantenga los espacios recomendados.

Espacios recomendados

A 4" arriba
B 2" por detrás
C ½ " a cada lado

NOTA: Si coloca el refrigerador cerca de una pared fija, deje un espacio mínimo de 4" (10 cm) para permitir que la puerta se abra.

Requisitos Eléctricos

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte a un contacto de pared de conexión a tierra de 3 terminales.

No quite el terminal de conexión a tierra del cable de alimentación.

No use un adaptador.

No use un cable eléctrico de extensión.

No seguir estas instrucciones puede ocasionar la muerte, incendio o choque eléctrico.

Antes de mover el refrigerador a su ubicación final, es importante asegurarse de que tiene la conexión eléctrica adecuada.

Método de conexión a tierra recomendado

Se requiere un suministro eléctrico de 115 voltios, 60 hertzios, CA solamente, de 15 o 20 amperios y protegido con fusibles, conectado a tierra. Se recomienda utilizar un circuito separado solo para su refrigerador. Use un tomacorriente que no se pueda apagar con un interruptor. No use un cable eléctrico de extensión.

NOTA: Antes de realizar cualquier tipo de instalación o limpieza, desconecte el refrigerador de la fuente de suministro eléctrico. Cuando haya terminado, vuelva a conectar el refrigerador a la fuente de energía eléctrica y reajuste los controles de temperatura en la posición deseada.

Requisitos del Suministro de Agua

Se requiere un suministro de agua fría con una presión de agua entre 30 y 125 psi (207 y 862 kPa) para operar la fábrica de hielo. Si tiene preguntas sobre la presión de agua, llame a un plomero calificado y con licencia.

IMPORTANTE: La operación fuera del rango de presión del agua puede causar un funcionamiento defectuoso y fugas de agua graves y perjudiciales.

NOTA: Si la presión del agua es menor que la requerida, los cubitos de hielo podrían tener forma hueca o irregular.

Abastecimiento de agua por ósmosis inversa (si es aplicable)

IMPORTANTE: La presión del suministro de agua que sale de un sistema de ósmosis inversa que va a la válvula de entrada de agua del refrigerador debe estar entre 30 y 125 psi (207 y 862 kPa).

Si la presión del agua es demasiado baja:

Compruebe si el filtro de sedimentos en el sistema de ósmosis inversa está bloqueado. Reemplace el filtro si es necesario.

Permita que el tanque de almacenamiento en el sistema de ósmosis inversa se llene después de un uso intenso. La capacidad del tanque podría ser demasiado pequeña para cumplir con los requisitos del refrigerador.

Si tiene preguntas sobre la presión de agua, llame a un plomero calificado y con licencia.

Instrucciones de Instalación

Peligro de Explosión o Incendio

No perfore el tubo refrigerante.

Siga con cuidado las instrucciones de manipulación.

El refrigerante usado es inflamable.

No seguir esta instrucción puede ocasionar la muerte, explosión, o incendio.

IMPORTANTE: Al mover el refrigerador, manipúlelo con cuidado para evitar daños en el tubo refrigerante o incrementar los riesgos de fugas.

ADVERTENCIA

Peligro de Peso Excesivo

Use dos o más personas para mover e instalar el refrigerador.

No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones.

Cómo Quitar el Empaque

- Quite los restos de cinta y goma de las superficies de su refrigerador antes de encenderlo. Frote un poco de detergente líquido para vajilla sobre el adhesivo con los dedos. Limpie con agua tibia y seque.

NOTA: No use instrumentos filosos, alcohol isopropílico, líquidos inflamables o productos de limpieza abrasivos para eliminar los restos de cinta o goma. Estos productos pueden dañar la superficie de su refrigerador. Para obtener más información, vea “Seguridad del refrigerador”.

Cuando mueva su refrigerador:

Su refrigerador es pesado. Cuando mueva el refrigerador para la limpieza o para darle servicio, cerciórese de cubrir el piso con cartón o madera para evitar daños en este. Al mover el refrigerador, siempre tire directamente hacia afuera. No menee el refrigerador de lado a lado ni lo haga “caminar” cuando trate de moverlo, ya que podría dañar el suelo.

Limpieza Antes del Uso

Una vez que usted haya quitado todos los materiales de empaque, limpie el interior del refrigerador antes de usarlo. Vea las instrucciones de limpieza en “Cuidado del refrigerador”.

Información importante acerca de los estantes y tapas de vidrio:

No limpie los estantes y tapas de vidrio con agua caliente mientras estén fríos. Los estantes y tapas pueden romperse si se exponen a cambios bruscos de temperatura o a impactos como golpes bruscos. El vidrio templado se ha diseñado para hacerse añicos. Esto es normal. Los estantes y tapas de vidrio son muy pesados. Use ambas manos al quitarlos para evitar que se caigan.

Para Mover Cerca del Suministro de Agua

ADVERTENCIA

Peligro de Explosión o Incendio

No perfore el tubo refrigerante.

Siga con cuidado las instrucciones de manipulación.

El refrigerante usado es inflamable.

No seguir esta instrucción puede ocasionar la muerte, explosión, o incendio.

IMPORTANTE: El refrigerador debe ubicarse en una superficie sólida y nivelada que sea lo suficientemente fuerte como para sostener el refrigerador completamente cargado.

• Antes de moverlo, retraiga las patas niveladoras para evitar raspar el piso.
• El refrigerador tiene ruedas, que deben usarse solo para movimientos hacia adelante y hacia atrás.

NOTA: Tratar de mover el refrigerador hacia los lados puede dañar el piso.

Para Conectar el Suministro de Agua

Lea todas las instrucciones antes de comenzar.

IMPORTANTE:

• La conexión de agua debe ser realizada por un plomero calificado.
• La plomería debe instalarse de acuerdo con el Código Internacional de Plomería y todos los códigos y ordenanzas locales.
• Use SOLAMENTE una NUEVA tubería de cobre o PEX.
• Instale la tubería solo en áreas donde las temperaturas permanecerán por encima de la congelación.

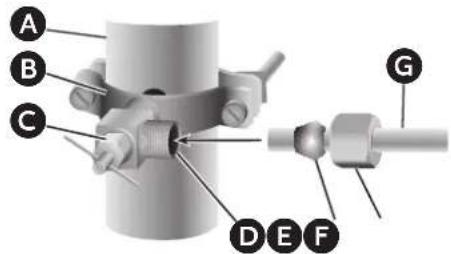

Para conectar la línea de agua al suministro de agua del hogar

A continuación se explican dos métodos de conexión al suministro de agua del hogar. Utilice las instrucciones específicas para su instalación.

IMPORTANTE: Cierre el suministro de agua principal. Abra el grifo más cercano el tiempo suficiente para limpiar la línea de agua.

Método 1: Válvula de cierre de un cuarto de vuelta

Reúna las herramientas y piezas necesarias antes de comenzar la instalación.

• Llave de 12 " o 2 llaves ajustables
  • Válvula de cierre de un cuarto de vuelta

• Tuerca de compresión de 14 "
  • Férula (manguito)

• Use una válvula de cierre de un cuarto de vuelta o el equivalente que sirva para la línea de suministro del hogar.

NOTA: Para permitir un flujo de agua suficiente al refrigerador, se recomienda una línea de suministro del hogar de 12 " como mínimo.

1. Usando la férula (manguito) y la tuerca de compresión, conecte la línea de agua de ¼ " a la válvula de cierre.

NOTA: No apriete demasiado.

A Válvula de cierre de un cuarto de vuelta
B Férula (manguito)
C Tuerca de compresión
D Línea de agua de ¼ "
E Línea de suministro del hogar

1. Coloque el extremo libre de la línea de agua en un recipiente vacío o fregadero.
2. Abra el suministro de agua principal y la válvula de cierre para limpiar la línea de agua de cualquier contaminante. Deje correr el agua hasta que quede limpia.

Método 2: Válvula tipo silleta

NOTA: No utilice una válvula de asiento de 34 € " (4,76 mm) ni una válvula perforadora, ya que reducen el flujo de agua y facilitan las obstrucciones.

Reúna las herramientas y piezas necesarias antes de comenzar la instalación.

• Destornillador de punta plana
• Llave de 12'' o 2 llaves ajustables
  • Taladro inalámbrico
• Broca de 14 "
• Tuerca de compresión de 14

• Férula (manguito)

• Busque una tubería vertical de agua fría de ½ " a 1¼ " (12,7 mm a 31,8 mm) cerca del refrigerador.

IMPORTANTE:

• Asegúrese que sea una tubería de agua fría.

• Una tubería horizontal funcionará, pero se debe seguir el siguiente procedimiento: Perfore en la parte superior de la tubería, no en la parte inferior. Esto ayudará a mantener el agua alejada del taladro. Esto también evita que los sedimentos normales se acumulen en la válvula.

• Determine la longitud de la línea de agua que necesita. Mida desde la conexión en la parte posterior del refrigerador hasta la tubería de agua. Agregue 7 pies (2,1 m) para permitir la limpieza. Utilice una línea de agua de ¼" (6,35 mm) de diámetro exterior.

• Con un taladro inalámbrico, taladre un orificio de ¼ " en la tubería de agua fría que ha seleccionado.

• Sujete la válvula de cierre a la tubería de agua fría con la abrazadera para tubería. Asegúrese que el extremo de la salida esté sólidamente en el orificio de ¼ " taladrado en la tubería de agua y que la arandela esté por debajo de la abrazadera para tubería. Apriete la tuerca de empaque. Apriete los tornillos de la abrazadera de la tubería lenta y uniformemente para que la arandela haga un sello hermético. No apriete demasiado.

A Línea de suministro del hogar

E Férula (manguito)

B Válvula tipo silleta

F Tuerca de compresión

© Tuerca de empaque

G Línea de agua de ¼ "

D Válvula de cierre

1. Deslice el manguito de compresión y la tuerca de compresión en la línea de agua como se muestra. Inserte el extremo de la tubería en el extremo de la salida en ángulo recto, hasta el tope. Atornille la tuerca de compresión en el extremo de salida con una llave ajustable. No apriete demasiado o puede aplastar la línea de agua.
2. Coloque el extremo libre de la línea de agua en un recipiente vacío o fregadero.
3. Abra el suministro de agua principal y la válvula de cierre para limpiar la línea de agua de cualquier contaminante. Deje correr el agua hasta que quede limpia.

Para conectar la línea de agua al refrigerador

IMPORTANTE: Si enciende el refrigerador antes de conectar el agua, apague la fábrica de hielo.

1. Desenchufe el refrigerador o desconecte la corriente.
2. Cierre la válvula de cierre.
3. Enrosque una tuerca de compresión de cobre y una férula (manguito) en el extremo libre de la línea de agua.

A Férula (manguito)
B Tuerca de compresión de cobre
A Línea de agua

1. Inserte el extremo libre de la línea de agua en el conector de cobre unido a la entrada de agua en la parte posterior del refrigerador.

2. Deslice la tuerca de compresión sobre la férula y atornille la tuerca en el conector de cobre.

A Línea de agua
B Tuerca de compresión de cobre
C Férula (manguito)
D Conector de cobre
E Entrada de agua

1. Confirme que la línea de agua esté segura tirando suavemente de ella.
2. Abra el suministro de agua al refrigerador y revise si hay fugas. Corrija cualquier fuga.

Finalización de la Instalación

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte a un contacto de pared de conexión a tierra de 3 terminales.

No quite el terminal de conexión a tierra del cable de alimentación.

No use un adaptador.

No use un cable eléctrico de extensión.

No seguir estas instrucciones puede ocasionar la muerte, incendio o choque eléctrico.

1. Enchufe en un tomacorriente de 3 clavijas con conexión a tierra.

NOTA: Este refrigerador comienza a funcionar tan pronto como se conecta a la fuente de alimentación.

1. Mueva el refrigerador a su ubicación final, asegurándose de mantener el espacio recomendado.

Para Nivelar el Refrigerador (si es necesario)

El refrigerador debe estar nivelado para mantener un rendimiento y apariencia óptimos.

1. Gire las patas niveladoras en la parte inferior y frontal de la carcasa, para subir o bajar ese lado del refrigerador hasta que el refrigerador esté nivelado de lado a lado.
2. Gire ambas patas, en la misma medida, para levantar ligeramente la parte frontal del refrigerador. Esto facilitará el cierre de las puertas.

NOTA: Hacer que alguien empuje contra la parte superior del refrigerador quita algo de peso a las patas niveladoras. Esto hace que sea más fácil girar las patas.

Para Alinear las Puertas (si es necesario)

Si los bordes de las puertas del refrigerador no están alineados, puede regularlos:

Uso de la pata regulable

• Gire la pata regulable para subir o bajar ese lado del refrigerador.
• En el sentido de las ajugas del reloj - para subir
• En sentido contrario a las agujas del reloj - para bajar

Uso de su Refrigerador

Cómo Abrir y Cerrar las Puertas

Las cuatro puertas se pueden abrir y cerrar por separado o juntas.

• Hay un parteluz en la puerta del compartimiento del refrigerador del lado izquierdo.
• Al cerrar la puerta de la izquierda, el parteluz se pliega detrás de la puerta de la derecha uniendo las dos puertas.
• La temperatura del marco de la puerta se controla para ayudar a prevenir que la humedad se desarrolle en el parteluz. La temperatura de la superficie puede ser cálida, lo que es normal, y no afectará el rendimiento del refrigerador.

NOTA: Antes de cerrar la puerta de la izquierda, asegúrese de que el parteluz esté doblado hacia adentro. Si el parteluz se tira hacia afuera, puede dañarse al intentar cerrar la puerta.

Uso de los Controles

NOTA: Los controles de su modelo pueden verse diferentes de esta y otras imágenes en este manual, dependiendo de las características del mismo.

A Temperatura del compartimiento del refrigerador
B Temperatura del compartimento convertible
C Temperatura del compartimiento del congelador
D ícono de Super Freeze (Súper congelador)
E Control de temperatura del compartimiento del refrigerador
F Control de temperatura del compartimiento del convertible
G Control de temperatura del compartimento congelador

Panel de control

La pantalla se iluminará cuando se conecte el refrigerador por primera vez, se presione un control o se abra una puerta. Sin embargo, las luces se apagarán automáticamente después de 60 segundos.

El panel de control está bloqueado, a menos que se desbloquee manualmente.

NOTA: Cuando el panel de control está bloqueado, el ícono de bloqueo se ilumina.

Control de modo
I ícono de bloqueo/desbloqueo
J Indicador de Fahrenheit
K Indicador de Celsius
L ícono de Ice Maker (Fábrica de hielo)
M ícono de Energy Saver (Ahorro de energía)
N Control de desbloqueo

Para desbloquear el panel de control:

- Mantenga presionado UNLOCK (DESBLOQUEO) durante 3 segundos.

NOTA: Cuando el panel de control está desbloqueado, el ícono de desbloqueo se ilumina.

Ajuste de las temperaturas del compartimiento

Cuando ajusta una temperatura, está configurando una temperatura promedio para todo el compartimiento. Las temperaturas reales del compartimiento pueden variar de las temperaturas mostradas, dependiendo de la cantidad y la ubicación de los alimentos almacenados, y la temperatura ambiente circundante.

Ajustes de temperatura recomendados

• Compartimiento del refrigerador: 37°F (3°C)
• Compartimiento del convertible: 8°F (-13°C)
• Compartimiento del congelador: 0°F (-18°C)

Para mostrar las temperaturas en grados Fahrenheit o Celsius

- Mantenga presionado FRIDGE (REFRIGERADOR) durante 3 segundos.

NOTA: El ícono de °F o °C se iluminará para indicar en qué escala (Fahrenheit o Celsius) se muestra la temperatura.

- Presione FRIDGE nuevamente, para cambiar la escala de temperatura.

Temperatura del compartimiento del refrigerador (Fridge)

1. Presione FRIDGE una vez para encender el control de temperatura.

1. Presione FRIDGE repetidamente para recorrer los ajustes de temperatura disponibles, de 45°F a 34°F o de 7°C a 1°C.

NOTA: Cada pulsación avanza el ajuste en un grado.

1. Suelte FRIDGE cuando aparezca el ajuste de temperatura deseado.

Temperatura del compartimiento convertible

1. Presione CONVERTIBLE una vez para encender el control de temperatura.

1. Presione CONVERTIBLE repetidamente para recorrer los ajustes de temperatura disponibles, de 45°F a -4°F o de 7°C a -20°C.

NOTA: Cada vez que se presiona el botón, el ajuste avanza en tres grados.

1. Suelte CONVERTIBLE para seleccionar el ajuste de temperatura deseado.

Temperatura del compartimento del congelador

1. Presione FREEZER (CONGELADOR) una vez para encender el control de temperatura.

1. Presione FREEZER repetidamente para recorrer los ajustes de temperatura disponibles, de 5°F a -13°F o de -14°C a -24°C.

NOTA: Cada vez que se presiona el botón, el ajuste avanza en un grado.

1. Suelte FREEZER para seleccionar el ajuste de temperatura deseado.

Control de Ice Maker (Fábrica de hielo)

- Mantenga presionado FREEZER (CONGELADOR) durante 3 segundos para encender/apagar la fábrica de hielo.

NOTA: Cuando la fábrica de hielo está encendida, el ícono de la fábrica de hielo lose ilumina.

Características adicionales

IMPORTANTE: Mantenga presionado UNLOCK (DESBLOQUEO) durante 3 segundos para desbloquear el panel de control.

Unlock 3sec

Presione MODE (MODO) para alternar entre las funciones Super Freeze (Súper congelador) y Energy Saver (Ahorro de energía).

Super Freeze (Súper congelador)

La función Super Freeze disminuye rápidamente la temperatura del compartimiento del congelador para congelar los alimentos frescos más rápidamente y mantener la temperatura de los alimentos congelados durante los períodos de alto consumo, las cargas completas de comestibles o temperatura ambiente temporalmente cálida de la habitación.

La función Super Freeze reduce la temperatura en el compartimiento del congelador a -13°F (-25°C).

- Presione MODE (MODO) hasta que aparezca el ícono de Super Freeze.

- Presione el control de MODE (MODO) o FREEZER (CONGELADOR) para apagar manualmente Super Freeze.

NOTA: Cuando Super Freeze está activada, se ilumina y aparece -13°F o -25°C en la pantalla de temperatura.

- Presione FREEZER para desactivar manualmente Super Freeze y volver a la temperatura establecida previamente.

NOTA: Super Freeze se apagará automáticamente después de varias horas, y el congelador volverá a su ajuste de temperatura anterior.

Energy Saving (Ahorro de energía)

La función de ahorro de energía reduce el uso de energía al elevar la temperatura del compartimiento del refrigerador a 43°F (6°C) y la temperatura del compartimiento del congelador a 1°F (-17°C).

IMPORTANTE: Las temperaturas del compartimiento en el modo Energy Saving (Ahorro de energía) no son adecuadas para el almacenamiento de ciertos alimentos.

- Presione MODE (MODO) hasta que aparezca el ícono de Energy Saving (Ahorro de energía).

NOTA: Cuando el refrigerador está en modo de ahorro de energía, se ilumina.

- Presione FREEZER (CONGELADOR) o FRIDGE (REFRIGERADOR) para apagar manualmente la función de ahorro de energía.

Alarma de puerta abierta

Si una puerta está abierta por más de 2 minutos, sonará una alarma para avisarle. La alarma sonará 3 veces por minuto durante 8 minutos.

- Para apagar la alarma, cierre todas las puertas y el cajón por completo.

Características

Información importante acerca de los estantes y tapas de vidrio:

No limpie los estantes y tapas de vidrio con agua caliente mientras estén fríos. Los estantes y tapas pueden romperse si se exponen a cambios bruscos de temperatura o a impactos como golpes bruscos. El vidrio templado se ha diseñado para hacerse añicos. Esto es normal. Los estantes y tapas de vidrio son muy pesados. Use ambas manos al quitarlos para evitar que se caigan.

Refrigerador

IMPORTANTE: Para evitar daños en las puertas, asegúrese que todos los estantes y cajones estén completamente introducidos en la carcasa antes de cerrar una puerta.

Estantes ajustables

La altura de los estantes se puede ajustar para adaptarla a las necesidades de almacenamiento.

1. Para quitar un estante, levante suavemente hacia arriba y luego jale el estante hacia adelante hasta que el extremo del estante haya pasado las guías del mismo.

1. Para volver a instalar un estante, deslice con suavidad el estante nuevamente dentro del compartimiento del refrigerador y luego baje el estante sobre las guías del mismo para que los ganchos encajen detrás de las guías traseras.

Depósitos desmontables de la puerta

Los depósitos situados en el centro de la puerta son ajustables.

Para quitar y reemplazar un depósito de la puerta:

1. Coloque las manos en ambos lados del depósito y levántelo hacia arriba.
2. Tire del depósito de la puerta hacia afuera.
3. Vuelva a colocar el depósito de la puerta insertándolo sobre el soporte y presionando hacia abajo para que encaje en su lugar.

Cajones de almacenamiento

Los dos cajones para verduras, montados en guías de extensión telescópicas, pueden usarse para almacenar frutas y verduras.

Cajón de ancho completo

El cajón de ancho completo es un espacio ideal para almacenar platos de charcutería grandes.

• Abierto: la tapa se abre automáticamente cuando se saca el cajón de la carcasa.
• Cerrado: la tapa se cierra automáticamente cuando el cajón se empuja dentro de la carcasa.

Congelador

Fábrica de hielo

Encienda/apague la fábrica de hielo presionando y manteniendo presionado FREEZER (CONGELADOR) durante 3 segundos. El ícono de la fábrica de hielo lose iluminará.

• Luego de la instalación, espere 24 horas para producir el primer lote de hielo. Deseche los tres primeros lotes de hielo producidos. Espere de 2 a 3 días para llenar el recipiente de almacenamiento de hielo.

• Si el hielo se agrupa en el recipiente, rompa el hielo con un utensilio de plástico y deséchelo. No utilice una herramienta afi lada para romper el hielo. Esto puede causar daños al recipiente para hielo.

• No almacene ningún otro elemento que no sea hielo en el recipiente de almacenamiento de hielo.

• Si va a estar fuera por un período prolongado de tiempo, cierre la válvula de agua principal para evitar posibles fugas.

NOTA: La calidad del hielo será tan buena como la calidad del agua suministrada a la fábrica de hielo. Evite conectar la fábrica de hielo a un suministro de agua ablandada. Los productos químicos para ablandar el agua (como la sal) pueden dañar partes de la fábrica de hielo y causar hielo de mala calidad. Si no se puede evitar un suministro de agua ablandada, asegúrese de que el ablandador de agua esté funcionando correctamente y esté bien mantenido.

Cajones del congelador

Para quitar / reemplazar el cajón del congelador:

1. Saque el cajón a la extensión máxima.
2. Levante para sacar el cajón.
3. Invierta los pasos 1 y 2 para reemplazar el cajón.

Información de Uso General

• Cuando encienda el refrigerador por primera vez después de un período de inactividad, deje que se enfrié al menos 2 horas antes de agregar alimentos.
• No bloquee las salidas de aire con artículos almacenados.
• Almacene los artículos para que el aire pueda circular libremente alrededor de ellos.
• Cubra o envuelva bien los alimentos almacenados para evitar la transferencia de olores.
• Una vez descongelados, la calidad de los alimentos se deteriorará rápidamente y no deben volver a congelarse.
• Ni las bebidas embotelladas ni enlatadas deben almacenarse en el congelador. Las botellas y las latas pueden explotar.

Cuidado del Refrigerador

Limpieza

Tanto las secciones del refrigerador como la del congelador se descongelan automáticamente. No obstante, limpie ambas secciones más o menos una vez al mes para evitar la acumulación de olores. Limpie los derrames de inmediato. Para evitar la transferencia de olores y el secado de los alimentos, envuélvalos o cúbralos bien.

ADVERTENCIA

Peligro de Explosión

Use un limpiador no inflamable.

No seguir esta instrucción puede ocasionar la muerte, explosión o incendio.

IMPORTANTE:

• No use productos químicos fuertes, amoníaco, blanqueador con cloro, detergente concentrado, solventes o estropajos de metal o abrasivos para limpiar su refrigerador por dentro o por fuera. Estos pueden dañar o decolorar el acabado del refrigerador.
• No utilice agua tibia para limpiar los estantes de vidrio mientras aún están fríos. El vidrio se podría romper si se lo expone a cambios bruscos de temperatura o a impactos.

ADVERTENCIA

Peligro de choque eléctrico

Desenchufe el aparato o desconecte el suministro de energía antes de limpiarlo.

No seguir esta instrucción puede ocasionar la muerte, choque eléctrico o daños personales.

1. Desenchufe el refrigerador o desconecte el suministro de energía.
2. Limpie el interior.

Lave a mano, enjuague y seque las partes desmontables y las superficies interiores a fondo. Use una esponja limpia o un paño suave y detergente suave en agua tibia.

1. Limpie los sellos de la puerta y del cajón (las juntas). Una junta sucia o pegajosa puede adherirse a la carcasa y rasgarse al abrir la puerta.
   Con un paño suave y una solución de detergente suave y agua tibia, lave a mano las juntas de la puerta. Enjuague con agua limpia y seque bien.
2. Limpie las superficies exteriores.
   Lave las superficies exteriores con un paño o esponja limpia y suave y un detergente suave en agua tibia. Enjuague las superficies con agua limpia y tibia y séquelas inmediatamente para evitar las manchas de agua.
3. Enchufe el refrigerador o vuelva a conectar la corriente.

Luces

IMPORTANTE: El refrigerador está equipado con iluminación LED. Estas luces están diseñadas para durar toda la vida del refrigerador. Sin embargo, si las luces dejan de funcionar, comuníquese con un técnico calificado para que las reemplace.

Cuidado Durante las Vacaciones y Mudanzas

Vacaciones

Si usted decide dejar el refrigerador funcionando mientras está ausente:

1. Use todos los artículos perecederos y congele el resto.

Si decide apagar el refrigerador antes de irse:

1. Quite toda la comida del refrigerador y del congelador.
2. Desenchufe el refrigerador o desconecte el suministro de energía.
3. Limpie el refrigerador, pásele un trapo y séquelo bien.
4. Fije bloques de goma o de madera con cinta adhesiva en la parte superior de ambas puertas para que queden abiertas y el aire circule. Esto evita que se formen olores y se desarrollen hongos.

Mudanza

ADVERTENCIA

Peligro de Explosión o Incendio

No perfore el tubo refrigerante.

Siga con cuidado las instrucciones de manipulación.

El refrigerante usado es inflamable.

No seguir esta instrucción puede ocasionar la muerte, explosión, o incendio.

IMPORTANTE: Al mover el refrigerador, manipúlelo con cuidado para evitar daños en el tubo refrigerante o incrementar los riesgos de fugas.

ADVERTENCIA

Peligro de Peso Excesivo

Use dos o más personas para mover e instalar el refrigerador.

No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones.

Si Ud. muda su refrigerador a una casa nueva, siga estos pasos para prepararse para la mudanza.

1. Saque todos los alimentos del refrigerador y empaque todos los alimentos congelados en hielo seco.
2. Desenchufe el refrigerador.
3. Limpie, enjuague y seque bien.
4. Saque todas las piezas removibles, envuélvalas bien y asegúrelas con cinta adhesiva para que no se muevan ni se sacudan durante la mudança.
5. Levante las patas niveladoras para que no raspen el piso. Consulte "Nivelar el refrigerador".
6. Sostenga las puertas para que queden cerradas y el cable pegado a la parte posterior del refrigerador con cinta adhesiva. Cuando llegue a la casa nueva, coloque todo de nuevo en su sitio y lea la sección "Instrucciones de instalación" para obtener instrucciones de preparación.

Cómo Volver a Instalar o Usar el Refrigerador Nuevamente

Si el refrigerador se ha colocado en posición horizontal o inclinada por un período de tiempo, espere 4 horas antes de enchufarlo para permitir que el aceite se asiente en el compresor.

1. Limpie el refrigerador. Vea "Limpieza".
2. Coloque el refrigerador en la ubicación deseada y nivélelo. Vea "Instrucciones de instalación".

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte a un contacto de pared de conexión a tierra de 3 terminales.

No quite el terminal de conexión a tierra del cable de alimentación.

No use un adaptador.

No use un cable eléctrico de extensión.

No seguir estas instrucciones puede ocasionar la muerte, incendio o choque eléctrico.

1. Enchufe el aparato a un tomacorriente de 3 terminales con conexión a tierra.

Pruebe primero las soluciones recomendadas en esta sección para evitarse el costo de una visita innecesaria del servicio técnico.

El Refrigerador No Funciona

PROBLEMA CAUSA(S)	POSIBLE(S) SOLUCIÓN
El refrigerador no funciona	El refrigerador está desenchufado.	Enchufe el refrigerador en un tomacorriente de 3 clavijas con conexión a tierra.
	El interruptor se disparó o se apagó, o el fusible se quemó.	Reinicie / Encienda el interruptor o reemplace el fusible.
	El refrigerador está en modo de descongelación.	Espere a que finalice el ciclo de descongelación y se reinicie el sistema de enfriamiento.
El compresor del refrigerador funciona con frecuencia o por largos períodos de tiempo	El refrigerador se conecta primero.	Esto es normal. Espere 24 horas para que el refrigerador se enfríe.
	Se añadieron alimentos tibios o en grandes cantidades.	Esto es normal.
NOTA: Este refrigerador está diseñado para funcionar durante períodos de tiempo más largos con un menor consumo de energía.	La puerta se deja abierta o el refrigerador no está nivelado.	Compruebe que un artículo no esté impidiendo que la puerta se cierre. Nivele el refrigerador. Consulte “Nivelar el refrigerador”.
	Clima caluroso o aperturas frecuentes.	Esto es normal.
	Control de temperatura configurado en el ajuste más frío.	Ajuste la temperatura a un ajuste más cálido.
El refrigerador tiene un olor	La comida no está sellada o empacada adecuadamente.	Vuelva a sellar los empaques. Coloque una caja abierta de bicarbonato de sodio en el refrigerador y reemplace cada 3 meses.
	El interior necesita ser limpiado.	Limpie el interior. Consulte “Limpieza”.
	Alimentos almacenados por demasiado tiempo.	Deseche los alimentos en mal estado.
La luz no se enciende El	El refrigerador está desenchufado.	Enchufe el refrigerador en un tomacorriente de 3 clavijas con conexión a tierra.
	La luz LED está quemada. Póngase en contacto con un técnico calificado para reemplazar la luz LED quemada.
Las puertas no cierran correctamente	El refrigerador no está nivelado.	Consulte “Nivelar el refrigerador”.
	Algo está obstruyendo el cierre de la puerta.	Compruebe y elimine las obstrucciones.
Vibración o golpeteo El	refrigerador no descansa firmemente sobre el piso.	Consulte “Nivelar el refrigerador”.
Sonidos normales Suena	como si el agua fluyera del refrigerador.	El refrigerante que fluye en las líneas emitirá este sonido cuando el compresor arranque y se detenga.
		El refrigerador dispone de un sistema automático de descongelación. El agua descongelada hará este sonido.
	Sonidos como zumbidos o pitidos	El compresor y los ventiladores utilizados para la circulación de aire frío pueden hacer este sonido. Si el refrigerador no está nivelado, el sonido será más alto.
	Sonidos como agrietamientos o chasquidos	Las partes interiores harán este sonido a medida que se contraigan y se expandan en respuesta a los cambios de temperatura.
	Sonido de estallido Puede ocurrir	durante la descongelación automática.

Temperatura y humedad

PROBLEMA CAUSA(S) POSIBLE(S) SOLUCIÓN		SOLUCIÓN
El refrigerador o el congelador están demasiado calientes.	El control de temperatura no está ajustado lo suficientemente frío.	Ajuste el compartimiento a una configuración más fría; espere 24 horas para que la temperatura se ajuste.
	Las puertas se abren con frecuencia o se dejan abiertas.	Limite las aperturas de las puertas para mantener la temperatura interna. Compruebe que un artículo no esté impidiendo que la puerta se cierre.
	Comida caliente agregada recientemente.	Deje que se enfríe la comida y el refrigerador.
	El espacio entre la parte posterior del refrigerador y la pared está demasiado cerca.	Deje un espacio de 2" (5 cm) entre la parte posterior del refrigerador y la pared.
	Los artículos contra la parte posterior de los compartimientos están bloqueando el flujo de aire adecuado.	Almacene los artículos solo dentro del borde de los estantes de vidrio; no coloque objetos contra los costados de los compartimientos o directamente frente a las rejillas de ventilación.
El refrigerador o el congelador están demasiado fríos.	El control de temperatura está demasiado frío.	Ajuste la temperatura en el compartimiento a la siguiente configuración más caliente; espere 24 horas para que la temperatura se ajuste.
Humedad en el exterior / interior del refrigerador.	Alta humedad Esto es normal en tiempos de alta humedad.Seque la superficie y ajuste la temperatura a un ajuste ligeramente más frío.
	Las puertas se abren con frecuencia o se dejan abiertas.	Mantenga la puerta cerrada. Compruebe que un artículo no esté impidiendo que la puerta se cierre. Nivele el refrigerador. Consulte “Nivelar el refrigerador”.
	Recipiente de agua abierto en el refrigerador.	Cubra o selle el recipiente.
Cristales de escarcha o de hielo en alimentos congelados.	La puerta del congelador se deja abierta o se abre con frecuencia.	Limite las aperturas de las puertas para mantener la temperatura interna. Compruebe que un artículo no esté impidiendo que la puerta se cierre.
	El refrigerador no está nivelado. Nivele el refrigerador. Consulte “Nivelar el refrigerador”.
	Artículos que bloquean las salidas de aire del congelador y evitan el flujo de aire adecuado.	Aleje los artículos de la pared trasera.
Congelación de alimentos en el refrigerador.	Alimentos colocados demasiado cerca de la salida de aire.	Aleje los artículos de la parte posterior y superior del refrigerador.
	El control de temperatura está demasiado frío.	Ajuste la temperatura a un ajuste menos frío.

Hielo

PROBLEMA CAUSA(S) POSIBLE(S) SOLUCIÓN		SOLUCIÓN
La fábrica de hielo no produce hielo, suficiente hielo o los cubos están huecos.	La fábrica de hielo no está encendida	Mantenga presionado FREEZER (CONGELADOR) durante 3 segundos para encender/apagar la fábrica de hielo. Consulte “Uso de los controles”.
	Nueva instalación Espere 24 horas después de la instalación para que comience la producción de hielo.
	Torcedura en la línea de agua Enderece la línea de suministro de agua.
	Presión de agua inadecuada Póngase en contacto con un plomero calificado y con licencia.

Para obtener más ayuda, visite www.hisense-usa.com o llame a la línea de ayuda al consumidor al 1-877-465-3566.

Derechos de autor

© 2019 Hisense Company Ltd. Todos los derechos reservados.

Todo el material en este Manual del usuario es propiedad de Hisense Company Ltd. y sus subsidiarias, y está protegido por las leyes de derechos de autor de los EE. UU., CANADA, MÉXICO e internacionales, y/u otras leyes de propiedad intelectual. La reproducción o transmisión de los materiales, total o parcialmente, de cualquier manera, electrónica, impresa o de otro tipo, sin el consentimiento previo por escrito de Hisense Company Ltd. es una violación de los derechos de Hisense Company Ltd. conforme a las leyes mencionadas anteriormente.

Ninguna parte de esta publicación puede ser almacenada, reproducida, transmitida o distribuida, en su totalidad o en parte, de ninguna manera, ya sea electrónica o de otro modo, independientemente de que sea o no por algún cargo u otro motivo o por ninguna retribución, sin el permiso previo por escrito de Hisense Company Ltd.

Las solicitudes de permiso para almacenar, reproducir, transmitir o distribuir materiales pueden realizarse a una de las siguientes direcciones:

EE. UU.: Hisense USA Corporation

Blvd. Miguel de Cervantes Saavedra No 301

Torre Norte Piso 2, Col. Ampliación Granada

Miguel Hidalgo, Ciudad de México, C.P. 11520

Hisense y cualquiera y todos los demás nombres de productos, logotipos, lemas o marcas de Hisense son marcas registradas de Hisense Company Ltd. y sus subsidiarias. Todas las demás marcas registradas son propiedad de sus respectivos titulares.

©2019. Todos los derechos reservados. Hisense y el logotipo de Hisense son marcas registradas de Hisense. Otras marcas y nombres de productos son marcas registradas de sus respectivos propietarios.

Exclusión de responsabilidad:

Las imágenes a lo largo de este documento son solo para fines ilustrativos y pueden diferir del producto real.

Hisense

life reimagined
