Tipo de producto	TV LED Ancho de 19" (18.5" diagonal)
Tipo de pantalla	LCD a color TFT
Resolución	1366 x 768 píxeles
Alimentación	CA 120V, 60Hz
Consumo de energía (funcionamiento)	24W
Consumo de energía (en espera)	0.3W
Peso	2.6 kg (5.7 libras)
Dimensiones (An x Al x Pr)	450 x 337.5 x 168 mm (17.7 x 13.3 x 6.6 pulgadas)
Tipo de sintonizador	ATSC (8VSB), QAM, NTSC
Canales de recepción	VHF 2-13, UHF 14-69, CATV 1-135
Entradas	HDMI, Componente (Y/Pb/Pr), Compuesto (Video/Audio), VGA (PC), Audio PC/DVI, USB
Salidas	Audio digital coaxial
Salida de altavoces	2.0W + 2.0W
V-Chip	Sí (Clasificación TV y Clasificación de películas)
Subtítulos	Sí (Analógicos y Digitales)
Temporizador de apagado	Hasta 120 minutos
Modos de tamaño de imagen	Natural, Cinema Wide1/2/3, Lleno, Nativo
Time Shift (Grabación USB)	Sí (requiere unidad USB, FAT16/32, máximo 32GB)
Baterías del control remoto	2 x AAA (incluidas)
Soporte incluido	Sí (desmontable)
Compatible con montaje en pared	Sí (VESA no especificado, se recomienda instalación profesional)
Calificado Energy Star	Sí (en modo Hogar)
Temperatura de funcionamiento	5°C a 40°C (41°F a 104°F)
Instrucciones de limpieza	Use jabón suave y un paño húmedo suave; desconecte la alimentación antes de limpiar
Servicio al cliente	1-800-289-0980

Preguntas frecuentes - SLED1953W SANSUI

¿Cómo configuro el televisor por primera vez?

Conecte la antena o el cable, enchufe el televisor, presione POWER. Aparecerá el menú Auto Setup. Seleccione TV Location (Hogar o Tienda), Signal Type (Aire o Cable), y luego seleccione Automatic Search para escanear canales. En modo Hogar, ENERGY STAR está habilitado.

¿Cómo cambio la fuente de entrada?

Presione el botón INPUT SELECT en el control remoto. Use las teclas de flecha para resaltar la entrada deseada (TV, Video, Componente, HDMI, PC) y presione ENTER. También puede usar los botones numéricos 0-4 directamente.

Mi control remoto no funciona. ¿Qué debo revisar?

Primero, asegúrese de que las baterías estén instaladas correctamente (2x AAA) y estén nuevas. Verifique que no haya obstrucciones entre el control remoto y el sensor del televisor (dentro de 15 pies). Si aún no funciona, intente reemplazar las baterías o presione el botón POWER en el televisor para confirmar la alimentación.

¿Cómo habilito los subtítulos?

Presione el botón CCD en el control remoto o vaya a Setup > Closed Caption. Configure CC Setting en On. Luego elija Analog Caption (C1-C4, T1-T4) o Digital Caption (CS1-CS6). También puede personalizar la apariencia en CC Advanced.

¿Cómo funciona el V-Chip?

El V-Chip le permite bloquear programas según la clasificación. Acceda a él desde el menú Lock. Primero registre una contraseña de 4 dígitos. Luego configure V-Chip en On y configure TV Rating (niveles de edad) y Movie Rating (G a X). El contenido bloqueado requerirá contraseña.

¿Puedo grabar TV en vivo usando el puerto USB?

Sí, la función Time Shift permite grabar transmisiones digitales en una unidad USB (FAT16/32, mínimo 100 MB, máximo 32 GB, velocidad de escritura >40 MB/s). Conecte el USB, presione PAUSE para iniciar la grabación, STOP para detener. Use PLAY para ver el contenido grabado. Nota: No funciona con entradas analógicas o externas.

¿Cómo ajusto el tamaño de la imagen?

Presione el botón PICTURE SIZE en el control remoto o vaya a Picture > Picture Size. Opciones: Natural (4:3 con barras), Cinema Wide1/2/3 (diferente estiramiento para letterbox), Full (relleno 16:9), y Native (solo modo PC). La disponibilidad depende de la fuente.

¿Qué debo hacer si el televisor muestra 'Sin señal'?

Verifique que la fuente de entrada correcta esté seleccionada. Asegúrese de que el dispositivo conectado esté encendido y conectado correctamente. Para antena/cable, verifique que Signal Type esté configurado correctamente (Aire o Cable) y ejecute Auto Ch Memory nuevamente. Para modo PC, confirme que la computadora esté emitiendo una resolución compatible (por ejemplo, 1360x768 @60Hz).

¿El televisor se puede montar en la pared?

Sí, el televisor se puede montar en la pared. Retire el soporte desatornillando los tornillos de la parte posterior. Use un soporte recomendado por el fabricante o listado por un laboratorio (UL, CSA, ETL). Asegúrese de que la pared pueda soportar el peso (2.6 kg). Se recomienda instalación profesional.

¿Cómo limpio la pantalla y el gabinete del televisor?

Desconecte el televisor antes de limpiar. Use un paño suave y seco para limpiar la pantalla. Para el gabinete, use un paño suave ligeramente humedecido con jabón suave y agua. No use productos químicos agresivos ni materiales abrasivos. Evite que entre humedad en las aberturas.

MANUAL DE USUARIO SLED1953W SANSUI

Si usted ha comprado un control remoto universal, por favor comunicarse con el fabricante para el código de programación requerido.

AIR/CABLE MODE SELECTION

SELECCION DE MODO DE ANTENA/CABLE

Al salir la unidad de fábrica, la opción Tipo de Señal se ajusta al modo de "Cable" (Televisión por cable). Si no utiliza CATV, ajuste esta opción de menú al modo de "Antena".

PARA INFORMACIÓN SOBRE OTROS PRODUCTOS, PARA ORDENAR ACCESORIOS, O PARA INFORMACIÓN SOBRE RECICLAJE, POR FAVOR VISITE NUESTRO SITIO WEB EN

www.orionsalesinc.com

Before operating the unit, please read this manual thoroughly. Antes de usar la unidad, lea detenidamente este manual de instrucciones.

ENGLISH

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK). NO USER-SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

El símbolo del rayo dentro de un triángulo equilátero tiene por finalidad alertar al usuario acerca de la presencia de tensión peligrosa (sin aislamiento) en el interior del producto, que puede tener la intensidad suficiente como para constituir un riesgo de descarga eléctrica.

El signo de exclamación dentro de un triángulo equilátero tiene por finalidad alertar al usuario de importantes instrucciones de operación y mantenimiento (servicio) en la literatura que acompaña a este aparato.

AVISO: PARA REDUCIR EL RIESGO DE INCENDIO O DESCARGA ELÉCTRICA, NO

EXPONGA ESTA UNIDAD A LA LLUVIA NI A LA HUMEDAD.

PARA EVITAR QUE SE PROPAGUE EL FUEGO, MANTENGA LAS VELAS O LAS

LLAMAS VIVAS ALEGADAS DE ESTE PRODUCTO EN TODO MOMENTO.

PRECAUCIÓN: PARA EVITAR QUE SE PRODUZCA UNA DESCARGA ELÉCTRICA. NO UTILICE

ESTE ENCHUFE POLARIZADO CON UN CABLE DE EXTENSIÓN,

RECEPTÁCULO U OTRA TOMA, A MENOS QUE LAS CLAVIJAS SE PUEDAN

INTRODUCIR COMPLETAMENTE, PARA EVITAR LA EXPOSICIÓN DE LA HOJA.

AVISO:

Este equipo ha sido sometido a pruebas y cumple con los límites establecidos para un aparato digital de Clase B, de acuerdo con la Parte 15 del Reglamento de la FCC. Estos límites están diseñados para proporcionar protección razonable contra interferencias perjudiciales en una instalación residencial. Este equipo genera o emplea energía de radiofrecuencia y, si no es instalado y empleado de acuerdo con estas instrucciones, puede causar interferencias perjudiciales a las radiocomunicaciones.

Sin embargo, no garantizamos que no ocurrirán interferencias en una instalación en particular. Si este equipo causa interferencias perjudiciales a la recepción radial o televisiva, situación que puede ser determinada apagando y encendiendo el equipo, se sugiere al usuario que trate de corregir tal interferencia mediante una o más de las siguientes medidas:

- Reorientar o relocalizar la antena receptora.

- Incrementar la separación entre el equipo y el receptor.

- Conectar el equipo a un tomacorriente o circuito diferente al que está conectado al receptor.

- Consultar con el concesionario o un técnico experimentado solicitándole su asistencia.

PRECAUCIÓN: El usuario corre el riesgo de perder la autorización para hacer funcionar este equipo en caso de que ejecute un cambio o modificación no aprobado por la parte responsable para la conformidad con las Reglas FCC.

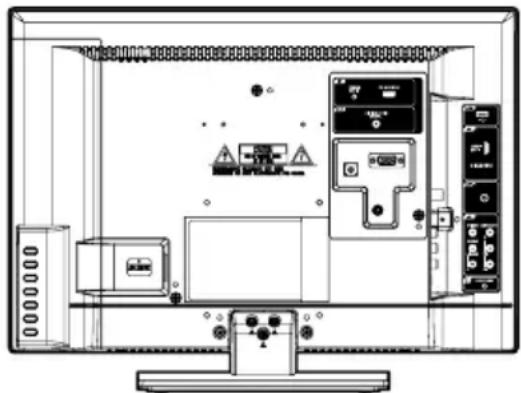

Lugar de la marca requerida

La hoja de especificaciones y las precauciones para su seguridad están en la parte trasera del aparato.

Registre el número de modelo y el número de serie.

Número de modelo ____ Número de serie ____

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

1) Lea estas instrucciones.
2) Conserve las instrucciones.
3) Tenga en cuenta todos los avisos.
4) Siga todas las instrucciones.
5) No utilice este aparato cerca del agua.
6) Limpie el equipo con un paño seco.

7) No bloquee las rendijas de ventilación. Instale el equipo según las instrucciones del fabricante.

8) No lo instale cerca de fuentes de calor, como radiadores, registros de calor, hornos o demás aparatos (incluidos amplificadores) que produzcan calor.

9) No altere la función de seguridad de la clavija de tipo conexión a tierra. Una clavija polarizada tiene dos patillas, siendo una más ancha que la otra. La clavija de tipo conexión a tierra tiene dos patillas y una tercera patilla de conexión a tierra. La patilla ancha y la tercera patilla se suministran para su seguridad. Si la clavija suministrada no encaja en la toma, póngase en contacto con un electricista para que actualice la toma obsoleta.

10) Proteja el cable de alimentación para que no se pise ni esté retorcido, especialmente en las clavijas, los receptáculos y en lugar por el que sale del aparato.

11) Utilice únicamente los accesorios especificados por el fabricante.

12) Utilice solamente carro, soporte, trípode, repisa, o mesa diseñados para soportar el peso y tamaño de la unidad. Cuando utilice un carro, tenga cuidado al mover el conjunto carro/aparato para evitar que se caiga y provoque lesiones.

13) Desenchufe el equipo durante tormentas eléctricas o cuando no lo vaya a utilizar durante periodos prolongados.

14) Para tareas de mantenimiento, diríjase a personal cualificado. Será necesario recurrir a tareas de mantenimiento si el aparato sufre daños de cualquier tipo, si el cable de alimentación o la clavija están dañados, si ha caído líquido u otros objetos en el aparato o si éste ha sido expuesto a la lluvia o humedad, si no funciona con normalidad o se ha caído.

15) El aparato no deberá exponerse a objetos que goteen o salpiquen ni a recientes conteniendo líquido, como jarrones.

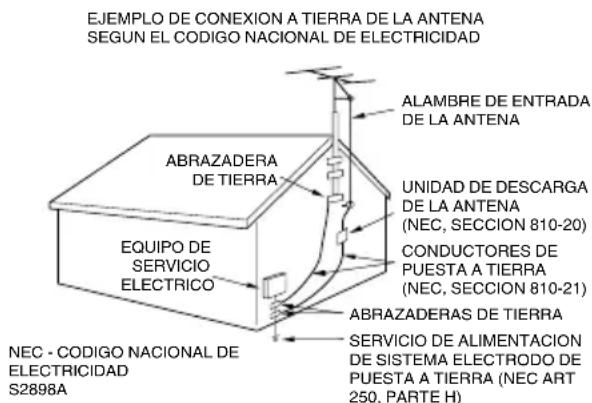

16) Una antena exterior no deberá ser instalada en la cercanía de líneas de alimentación aéreas ni de otros circuitos de iluminación eléctrica ó potencia, o donde pueda caerse y hacer contacto con tales líneas o circuitos. Al instalar un sistema de antena exterior, tenga mucho cuidado de no tocar tales líneas ó circuitos de alimentación, ya que el contacto con ellos podría ser fatal.

17) No sobrecargue los tomacorrientes murales ni los cables de extensión, ya que esto podría causar incendios o descargas eléctricas.

18) Nunca introduzca objetos de ningún tipo por las aberturas de la unidad, ya que podría tocar peligrosos puntos de alta tensión o piezas de cortocircuito, provocando incendios o descargas eléctricas. Nunca derrame ni rocíe ningún tipo de líquido sobre la unidad.

19) Si se conecta una antena externa ó sistema de cable a la unidad, cerciórese de que el sistema de antena o cable está conectado a tierra para darle protección contra sobretensión y acumulación de carga estática. La Sección 810 del Código Nacional de Electricidad, ANSI/NFPA 70, proporciona información acerca de la manera correcta de conectar a tierra el mástil y la estructura soportante, puesta a tierra del cable de entrada a una unidad de descarga de antena, tamaño de los conductores de puesta a tierra, ubicación de la unidad de descarga de la antena, conexión a los electrodos de tierra, y requisitos para el electrodo de tierra.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

20) Cuando sea necesario reemplazar piezas, asegúrese de que el técnico de servicio emplee las piezas de repuesto especificadas por el fabricante, o piezas que tengan las mismas características que las piezas originales. Los cambios no autorizados podrán causar incendios, descargas eléctricas y otros problemas.
21) Al finalizar cualquier servicio de mantenimiento o reparación de esta unidad, solicítele al técnico que efectúe comprobaciones de seguridad para determinar si la unidad se encuentra condiciones óptimas de operación.
22) Cuando conecte el producto a otro equipo, desconecte la alimentación y desenchufe todos los equipos del tomacorriente. Si no lo hace, puede provocar una descarga eléctrica y heridas graves. Lea cuidadosamente el manual de instrucciones del otro equipo y respete las instrucciones al hacer las conexiones.
23) El sonido repentino a volumen alto puede causar daño al oído o a los altavoces. Cuando utilice audífonos (si la unidad está equipada con entrada de audífonos) mantenga el volumen a nivel moderado. Utilizar audífonos en forma continua a volumen alto, puede causar daño al oído.
24) No permita que el producto emita un sonido distorsionado durante un periodo de tiempo prolongado. Puede provocar un calentamiento excesivo del altavoz que resulte en un incendio.
25) Se ha incluido este recordatorio para llamar la atención de quien instale el sistema TV cable, con respecto al Artículo 820-40 de la NEC, que entrega directivas de guía para realizar una conexión adecuada a tierra y, en particular, especifica que el cable de puesta a tierra debe ser conectado al sistema de conexión a tierra del edificio, lo más cerca del punto de entrada del cable como sea posible.
26) El enchufe debe estar instalado cerca de la unidad y ser de fácil acceso.

SEGURIDAD PARA NIÑOS:

Cómo y dónde utiliza la pantalla plana hace la diferencia

¡Felicitaciones por su compra! Mientras usted disfruta de su nuevo producto, por favor tenga en cuenta los siguientes consejos de seguridad:

EL PROBLEMA

La experiencia del entretenimiento de cine en casa es una tendencia creciente y es cada vez más común comprar pantallas planas más grandes. Sin embargo, las pantallas planas no siempre se colocan en soportes apropiados ni se instalan según las recomendaciones del fabricante.

Las pantallas planas que se colocan inadecuadamente en tocadores, bibliotecas, estantes, escritorios, altavoces, cajones o carros pueden caer y causar lesiones.

¡ESTE FABRICANTE SE PREOCUPA!

La industria de electrodomésticos está comprometida en hacer que el entretenimiento en el hogar sea divertido y seguro.

SINTONÍCESE CON LA SEGURIDAD

Un tipo de tamaño NO ajusta a todos. Siga las recomendaciones del fabricante para la instalación segura y el uso de su pantalla plana.

Lea cuidadosamente y entienda todas las instrucciones para el uso apropiado de este producto.

No permita que los niños se trepen o jueguen con muebles y equipos de televisión.

No coloque la pantalla plana en muebles que puedan ser utilizados fácilmente como escalones, como una cómoda. Recuerde que los niños pueden emocionarse mientras miran un programa, especialmente en una pantalla plana “de enormes proporciones”. Debe tenerse cuidado de colocar o instalar la pantalla plana donde no se la pueda empujar, deslizar o derribar accidentalmente.

Debe tenerse cuidado en colocar todos los cables y cordones conectados a la pantalla plana de tal manera que no puedan ser tirados o agarrados por niños curiosos.

MONTAJE EN LA PARED: SI USTED DECIDE COLOCAR LA PANTALLA PLANA EN LA PARED, SIEMPRE:

Utilice un soporte que haya sido recomendado por el fabricante de la pantalla plana y/o indicado por un laboratorio independiente (tal como UL, CSA, ETL).

Siga todas las instrucciones provistas por los fabricantes de la pantalla plana y del soporte de pared.

Si tiene cualquier duda sobre su capacidad de instalar en forma segura la pantalla plana, contacte a su vendedor sobre la instalación profesional del equipo.

Cerciórese de que la pared donde está montando la pantalla plana es apropiada para aguantar el peso de la unidad/producto y del soporte de pared. Si no está seguro, contacte a un instalador profesional.

Un mínimo de dos personas se requieren para la instalación. Las pantallas planas pueden ser pesadas.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

CONDENSACIÓN

Se condensará humedad en el interior del aparato si se lo trae de un lugar fresco a una habitación caliente o si la temperatura en la habitación sube repentinamente. En este caso, se verán afectadas las prestaciones del aparato. Para evitarlo, deje el aparato a la nueva temperatura durante aproximadamente una hora antes de conectarlo, o haga que la temperatura en la habitación suba gradualmente.

También puede condensarse humedad durante el verano si el aparato está expuesto a una corriente de aire del acondicionador de aire. En estos casos, cambie el lugar donde está instalada la unidad.

CÓMO MANEJAR EL PANEL LED

• No presione ni sacuda con fuerza el panel LED. El cristal del panel LED puede romperse y provocar lesiones.
• Si se rompe el panel LED, asegúresè absolutamente de no tocar el líquido del panel. Éste podría provocarle una inflamación cutánea.
  Si el líquido le entra en la boca, haga gárgaras inmediatamente y consulte a su médico. Asimismo, si el líquido entra en contacto con los ojos o la piel, consulte a su medico tras enjuagar la zona con agua limpia durante al menos 15 minutos o más.

Posibles efectos adversos en la pantalla de LED: Si una imagen se queda fija en la pantalla (sin moverse) durante largos periodos, la imagen puede quedar grabada de forma permanente en la TV LED. Este tipo de daños NO ESTÁ CUBIERTO POR LA GARANTÍA. No deje la pantalla de plasma encendida durante periodos prolongados con los siguientes formatos o imágenes:

• Imágenes fijas, como cotizaciones de bolsa, fondos de videojuegos, logotipos de cadenas de TV y sitios Web.
• Formatos especiales que no utilizan la pantalla completa. Por ejemplo, los medios de estilo buzón (16:9) en una pantalla normal (4:3) (barras grises en la parte superior e inferior de pantalla); o los medios de estilo normal (4:3) visualizados en una pantalla panorámica (16:9) (barras grises a izquierda y derecha).

Los síntomas siguientes no indican mal funcionamiento sino una limitación técnica. Por tanto, no aceptaremos ninguna responsabilidad por esos síntomas.

• Las TV LED están fabricadas con una tecnología de gran precisión; sin embargo, a veces hay partes de la pantalla en la que faltan elementos de la imagen o tienen puntos luminosos.
  No es un fallo de funcionamiento.

- No instale la TV LED cerca de un equipo electrónico que sea susceptible a las ondas electromagnéticas. Algunos equipos situados muy próximos al equipo pueden causarle interferencias.

- Efecto en los dispositivos de infrarrojos: pueden producirse interferencias al usar dispositivos de infrarrojos, como auriculares inalámbricos.

PRECAUCIONES DE SEGURIDAD

La unidad emite calor cuando está en operación. No coloque cobertores ni frazadas sobre la unidad; ello puede causar sobrecalentamiento.

No obstruya los orificios de ventilación, ni instale la unidad cerca de radiadores. No la exponga a la luz solar directa. Cuando coloque la unidad sobre una estantería, deje 10 cm (4 pulgadas) de espacio libre alrededor de la unidad.

Notas para el montaje de la TV LED en una pared

• Si la unidad debe montarse en la pared, consulte al distribuidor que le vendió la TV LED, y haga instalar el equipo en forma profesional. Una instalación incompleta o inadecuada puede causarle lesiones o daños a Ud. y/o a la TV LED.
• Agujeros para los soportes: Para fijar un soporte para montaje en pared (no suministrado), saque los tornillos y colóquelo en el lugar indicado en el dibujo a la derecha.
• Este fabricante recomienda la instalación profesional.
• Utilice un soporte y sujetadores adecuados, suficientes para acomodar el tamaño y peso de la unidad.
• Asegúrese que la pared en la cual la unidad será montada soporta con seguridad el tamaño y peso de la unidad, usando el soporte y los sujetadores que usted ha seleccionado.
• Mantenga los cables y cordones conectados a esta TV LED fuera del alcance de los niños.
• Para colgar la televisión en una pared, quite estos tornillos y después retire la base. Antes de hacer el trabajo extienda material acojinado en el área sobre la que pondrá la TV LED.

Cómo instalar el soporte

NOTA:

• Desenchufe el cable de CA del terminal AC INPUT.
• Antes de comenzar este proceso, asegúrese de que la televisión este colocada en un lugar limpio, seguro y acolchonado para evitar cualquier daño a la unidad.
• No toque o presione la pantalla de la TV, ya que el cristal podría romperse con la presión.

Coloque la TV sobre su respaldo parte anterior de la mesa.

Alinie la placa inferior del soporte (suministrada) tal y como se muestra aquí.

Encajará solo en una dirección.

Agarre la unidad y adjuntar el soporte despacio, tal como se muestra en el gráfico 1.

Finalmente, asegure la placa inferior con dos tornillos (suministrada) como indican las flechas en el gráfico 2.

- Asegúrese de seguir las instrucciones. La instalación incorrecta del soporte no sujetará la unidad correctamente, lo que podría dar como resultado daños o lesiones.

Cómo quitar el soporte

Cuando transporte este producto, retire la base y empaque contra la parte trasera de la unidad en la caja. Para quitar la base, realice los pasos de arriba en orden inverso.

Para el montaje de pared, debe quitarse la base. Para quitar la base / soporte quite los dos (3) tornillos de la parte posterior (ver página 5).

• Sintonizador digital integrado - Podrá disfrutar de transmisiones digitales sin necesidad de utilizar un decodificador de TV digital.
• Descodificador de leyendas codificadas con modo de texto completo - Muestra las leyendas de los textos o el texto del programa en pantalla completa para las personas con problemas de audición.
• Ajustes de imagen utilizando el control remoto - La indicación en pantalla permite el ajuste preciso de BRIGHTNESS (brillo), CONTRAST (contraste), COLOR, TINT (tinte) y SHARPNESS (definición), con el controlador remoto.
• Temporizador de desconexión automática - La pantalla de plasma se puede programar con el mando a distancia para que se apague automáticamente pasado un máximo de 120 minutos.
• Chip-V - La función de prohibición para menores con Chip-V puede leer la clasificación de un programa emitido o de una película, siempre que el programa tenga codificada esta información. El Chip-V permite seleccionar el nivel de prohibición.

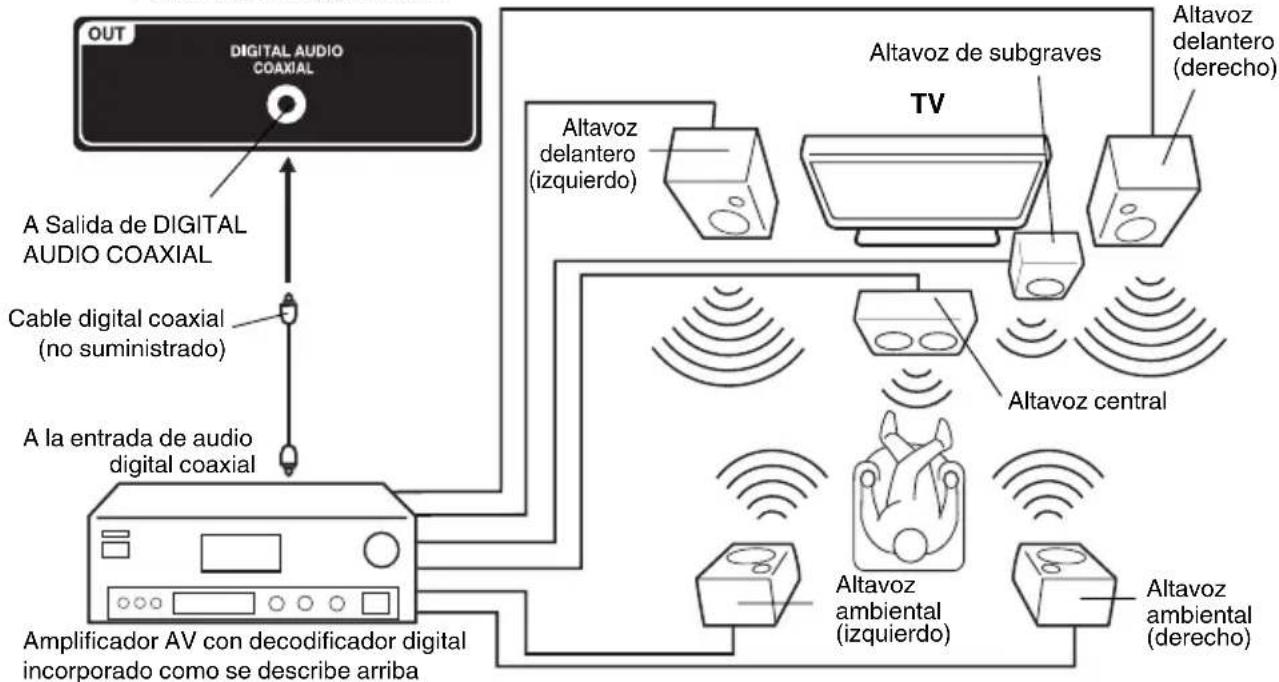

• Toma de audio digital (coaxial) - Cuando se conecta un equipo con un decodificador Dolby Digital integrado, los sonidos en Dolby Digital pueden producir el efecto de estar en un cine o en una sala de conciertos.
• Tomas HDMI/Vídeo componente - Se puede conectar un VCR, reproductor de DVD, receptor de satélite o cualquier otro componente de audio/vídeo a esta unidad.
• Indicación en pantalla de 3 idiomas - Usted puede seleccionar una de 3 idiomas, inglés, francés o español por programación en pantalla.

* Fabricado bajo licencia de Dolby Laboratories. Dolby y el símbolo de la doble D son marcas comerciales de Dolby Laboratories.
* HDMI, el logotipo HDMI, y la interfaz multimedia de alta definición son marcas comerciales o registradas de HDMI Licensing LLC en Estados Unidos y otros países.

Fuente de alimentación

PARA USAR LA ALIMENTACIÓN CA

1. Conecte la clavija del cable de alimentación a la toma AC INPUT de la unidad.
2. Conecte el cable de alimentación a una toma de CA.

NOTA:

• Por favor asegúrese de insertar firmemente el cable tanto en la TV LED como en el enchufe de la pared.
• El cable eléctrico tiene un enchufe de CA con descarga a tierra. Si el cable eléctrico no coincide con el enchufe de CA, llame a un electricista cualificado.

AVISO:

- NO CONECTE ESTA UNIDAD A LA RED CON UN CABLE DE ALIMENTACIÓN DISTINTO DEL. SE PODRÍA PRODUCIR UN INCENDIO, UNA DESCARGA ELÉCTRICA O DAÑOS DE OTRO TIPO.

- NO UTILICE EL EQUIPO CON UN VOLTAJE DISTINTO DEL INDICADO. SE PODRÍA PRODUCIR UN INCENDIO, UNA DESCARGA ELÉCTRICA O DAÑOS DE OTRO TIPO.

PRECAUCIÓN:

• SI NO VA A UTILIZAR LA UNIDAD DURANTE MUCHO TIEMPO (EJ. SI SE VA DE VIAJE), POR SEGURIDAD DESENCHUFE LA UNIDAD DE LA TOMA DE ALIMENTACIÓN.
• NO ENCHUFE NI DESENCHUFE EL CABLE CON LAS MANOS MOJADAS. PODRÍA PRODUCIRSE UNA DESCARGA ELÉCTRICA.
• SI NECESITA REEMPLAZAR EL ADAPTADOR DE CA SUMINISTRADO O EL CABLE DE CA, RECOMENDAMOS QUE UTILICE EL QUE ESTÁ ESPECIFICADO. PÓNGASE EN CONTACTO CON EL SERVICIO AL CLIENTE EN EL TEL. [phone].

PREPARACIONES

INSTRUCCIONES DE SEGURIDAD

IMPORTANTES 3

PRECAUCIONES DE SEGURIDAD ..... 5

Cómo instalar el soporte 6

Cómo quitar el soporte 6

Características....7

Fuente de alimentación 7

Índice....8

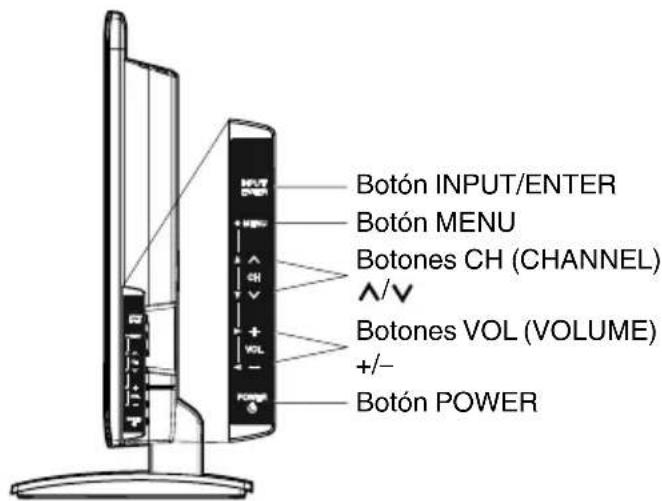

Partes y sus funciones 9

Control remoto 10

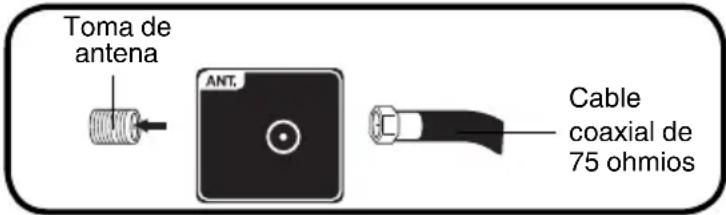

Conexiones de la antena 11

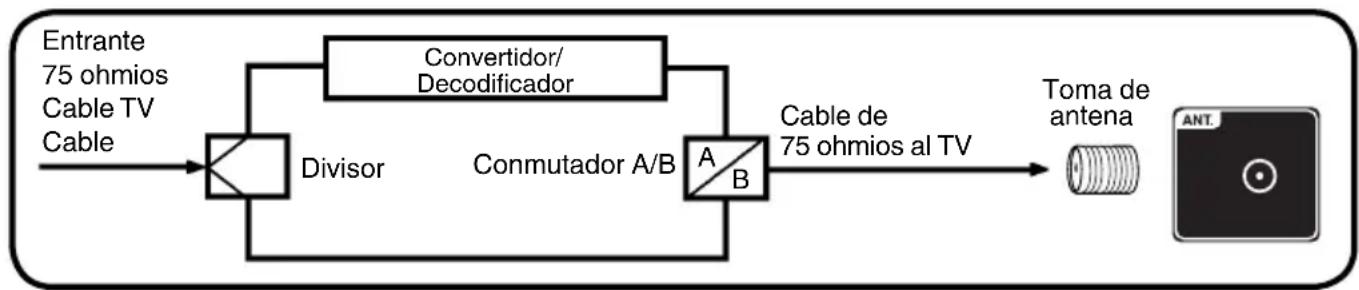

Conexiones de TV cable 11

Conexiones a otros equipos .... 12

OPERACIÓN

Configuración inicial 15

Operación del TV 15

Guía rápida para el manejo de menú ..... 16

Otras funciones prácticas 17

Memorización de canales 18

Comprobación de la potencia de la señal digital 19

Para asignar etiquetas a los canales 19

Etiquetado de entradas de video 19

Ajuste del Chip-V 20

Subtítulos....21

Subtítulos avanzados 22

Configuración del tamaño de la imagen ..... 22

Pausa en directo 23

OTROS

Disturbios de recepción 25

Solución de problemas 26

Especificaciones....27

POLIZA DE GARANTIA LIMITADA 28

Lado derechoParte delantera

Para visualizar la pantalla de menús.

Pulse MENU para visualizar el menú en la pantalla.

Botones CH (CHANNEL) ∧ ∨ botones

VOL (VOLUME) +/- y botón INPUT/ENTER

pueden emplearse para seleccionar la configuración deseada en el menú.

1. Botón ⏻ (POWER) - Se utiliza para encender y apagar la TV LED.
   2.Botones de selección directa de canal (0-9)
2. Permite acceso directo a cualquier canal del TV LED.
3. Botón -- Este botón es el botón “-” que se utiliza cuando se seleccionan canales digitales. También puede mostrar el número de canal actual cuando está mirando el programa.
   4.Botón SLEEP - Para programar el apagado automático de la TV LED pasado cierto tiempo utilice el botón SLEEP del mando a distancia.
4. Botones selectores de canal (CH + / - / CURSOR △ / ▽) - Usado para operar las funciones del menú de la TV LED, y para cambiar los canales de la TV LED.

Antes de usar el control remoto deben instalarse las pilas.

1. Abra la tapa del compartimiento de las pilas.

1. Recoloque la tapa del compartimiento.

6.Botón MENU - Presione este botón para indicar el menú de función en la pantalla.
7.Botón AUDIO - Cambiar idioma de la banda sonora.
8.Botón INPUT SELECT - Se utiliza para cambiar la entrada externa.
9.Botón PICTURE SIZE - Se utiliza para cambiar el tamaño de la imagen.
10.Botón RECALL - Esta función le permite retornar al canal previamente seleccionado; simplemente presione el botón RECALL. Para retornar al canal que estaba viendo, vuelva a presionar este botón.
11.Botón de silenciamiento (MUTE) - Para cortar el sonido, presione este botón una vez. La TV LED será silenciada y la indicación "Mute" aparecerá en la pantalla. Para desactivar la función de silenciamiento, vuelva a presionar el botón de silenciamiento (MUTE) o presione el botón de aumento o disminución de volumen (VOL + o -).
12. Botones VOL (VOLUME) + / - / CURSOR « / » - Usados para operar las funciones del menú del LED TV. Presione el botón» para aumentar, o el botón « para disminuir el volumen.
13.Botón ENTER - Presione para introducir o seleccionar la información de las operaciones en pantalla.
14.Botón EXIT - Presione este botón para salir del menú de ajuste.
15.Botón CCD- Presione este botón para visualizar la pantalla del menú de subtitulado electrónico
16.Botón DISPLAY - Cuando presiona este botón, la información actual se despliega en la pantalla. Para quitar esa imagen de la pantalla, presione el botón nuevamente.
17. Botones de control de Pausa en directo - Ver página 23.

Utilice dos pilas de tamaño "AAA". Las pilas duran aproximadamente un año, dependiendo de cuánto se utilice el control remoto. Para su mejor funcionamiento se recomienda que las pilas se reemplacen en forma anual, o cuando el funcionamiento del control remoto sea errático. No mezcle pilas nuevas y viejas.

PRECAUCIONES PARA LAS PILAS

Se deben tomar las siguientes precauciones cuando se usan las pilas para el control remoto:

• Utilice solo el tipo y tamaño de pila especificado.
• Asegúrese de colocar correctamente la polaridad como está señalado en el compartimiento para pilas. Las pilas invertidas pueden causar daño al control.
• No mezcle distintos tipos de pilas (p.ej. alcalinas y carbono-cinc) o pilas viejas con pilas nuevas.
• Si Ud. no utiliza el control por un largo período de tiempo, saque las pilas para prevenir daños por posible fuga de electrolito.
• No trate de recargar las pilas que no son recargables; pueden sobrecalentarse y reventar. (Siga las instrucciones del fabricante de pilas.)

Si usted está utilizando una antena para interiores o exteriores, siga las instrucciones de abajo que correspondan a su sistema de antena. Si está utilizando el servicio de TV cable, vea “Conexiones de TV cable”.

Antena combinada de VHF/UHF (Cable único de 75 ohmios)

Conecte el cable de 75 ohmios de la antena combinada de VHF/UHF en el toma de la antena.

Conexiones de TV cable

Este aparato posee amplios límites de sintonización y puede ser sintonizado a la mayoría de los canales de cable sin utilizar una caja convertidora de TV cable. Algunas de las compañías de TV cable ofrecen “canales pagados premium” en los cuales la señal ha sido codificada. La decodificación de estas señales para la recepción normal requiere el uso de un mecanismo decodificador que lo suministra generalmente la compañía de cable.

Para abonados al servicio básico de TV cable

Para el servicio básico de cable y cuando no es necesario un convertidor/caja decodificadora, conecte el cable coaxial de 75 ohmios al toma de la antena en la parte trasera del aparato.

Para abonados al servicio codificado de TV cable

Si usted es abonado a un servicio de TV cable que requiere el uso de un convertidor/caja decodificadora, conecte el cable coaxial entrante de 75 ohmios al convertidor/caja decodificadora. Utilizando otro cable coaxial de 75 ohmios conecte el toma de salida del convertidor/caja decodificadora al toma de la antena del aparato. Vea las conexiones mostradas abajo. Sintonice el aparato al canal de salida del convertidor/caja decodificadora (generalmente canal 3 ó 4), y utilice el convertidor/caja decodificadora para seleccionar los canales.

Para abonados al servicio de TV cable no codificado con canales premiados codificados

Si usted está abonado a un servicio de TV cable en el cual los canales básicos no están codificados y los canales premium requieren el uso de un convertidor/caja decodificadora, puede desear utilizar un divisor de señales y una caja de conmutación A/B (disponible en las compañías de cable o en las tiendas de artículos electrónicos). Vea las conexiones mostradas abajo. Con el conmutador en la posición "B", usted puede sintonizar directamente cualquiera de los canales no codificados en su aparato. Con el conmutador en la posición "A", sintonice su aparato a la salida del convertidor/caja decodificadora (generalmente canal 3 ó 4), y utilice el convertidor/caja decodificadora para sintonizar los canales codificados.

Conexiones a otros equipos

La instalación exacta a utilizar para hacer las conexiones de los distintos componentes de vídeo y audio en la unidad depende del modelo y funciones de cada componente. Confirme en el manual de instrucciones de cada componente la posición de las entradas y salidas de vídeo y de audio.

Para conectar la TV LED a un VCR

Izquierdo del unidad

Para conectar la TV LED a un reproductor de DVD con un cable de vídeo componente

Si su reproductor de DVD tiene toma de salida de vídeo componente, conecte el unidad al reproductor de DVD mediante el cable de vídeo componente (no suministrado).

Izquierdo del unidad

NOTA:

- La entrada de vídeo componente de esta unidad está prevista para su uso con dispositivos que emitan señales entrelazadas de 480i/1080i y señales progresivas de 480p/720p.

Para conectar la TV LED a un sistema de juegos o a un camcoder

La unidad puede utilizarse también como pantalla para muchos juegos de vídeo. Sin embargo, debido a que existe una gran variedad de señales generadas por estos aparatos y diferentes requisitos de conexión correspondientes, no se han incluido todas las posibilidades posibles en los diagramas de conexión sugeridos. Para más detalles, deberá consultar el manual de instrucciones de cada componente.

Izquierdo del unidad

Cómo utilizar un Amplificador AV con sonido digital integrado

Si está utilizando un Amplificador con surround digital integrado, puede disfrutar de los distintos sistemas de audio, incluyendo el audio con Dolby Surround que hasta ahora sólo se podía disfrutar en los cines.

A continuación se muestra cómo conectar un amplificador AV con decodificador Digital Dolby integrado, etc.

Parte trasera del unidad

NOTA:

• Cuando se sintonice una emisión digital, esta unidad no funcionará si se utiliza conjuntamente con audio DTS o Audio MPEG. No habrá reproducción de sonido si se conecta a un amplificador AV con decodificador DTS incorporado o decodificador MPEG.
• El terminal de salida de audio digital no reproduce los sonidos de dispositivos conectados por HDMI.

Para conectar la TV LED a un PC (ordenador personal)

ANTES DE CONECTAR LA TV LED AL PC, CAMBIE EL AJUSTE DE LA RESOLUCIÓN DEL PC Y LA VELOCIDAD DE ACTUALIZACIÓN (60 HZ).

Conecte un extremo del cable VGA (macho a macho) a la tarjeta de vídeo del PC y el otro extremo al conector VGA del monitor PC MONITOR IN de la parte posterior de la TV LED. F ije los conectores con firmeza con los tornillos de la clavija. En el caso de un equipo multimedia, conecte los cables de audio a las salidas de audio del ordenador y al conector de AUDIO IN del toma PC/DVI AUDIO IN del TV LED. Puede también conectar la PC con el cable HDMI. Si utiliza el cable HDMI, no tiene que conectar el cable de audio. Si utiliza el cable DVI-a-HDMI, por favor conecte el cable de audio de la misma manera que con el cable VGA.

Presione INPUT SELECT en el mando a distancia para seleccionar el modo PC.

Encienda el equipo. La TV LED se puede utilizar como monitor para PC.

Izquierdo y parte trasera del unidad

Modos de visualización del monitor

Modo Resolución Velocidad de actualización

VGA 640x480 60/72/75Hz

VGA 720x400 70Hz

Para volver al modo normal

Vuelva a pulsar INPUT SELECT.

NOTA:

• Las imágenes visuales en la pantalla tendrán aspecto diferente en el modo PC y en el modo otro.
• Si no existe señal de video desde el ordenador cuando la unidad está en modo PC, la leyenda "No signal" (Sin señal), aparecerá en la pantalla del TV.

Para conectar el TV LED a un HDMI o a un dispositivo DVI

La entrada HDMI recibe audio digital y vídeo no comprimido desde un dispositivo HDMI o vídeo digital no comprimido desde un dispositivo DVI.

Si se conecta un dispositivo DVI a un cable adaptador HDMI-a-DVI, sólo transfiere la señal de vídeo. Se requieren cables de audio separados.

Izquierdo y parte trasera del unidad

NOTA:

- Cuando use el HDMI/DVI para conectar sus dispositivos HDMI o DVI, debe seleccionar la correspondiente fuente de entrada de audio (HDMI o DVI) en la pantalla del menú (ver página 17). De otra forma, sólo verá la imagen sin sonido.

Configuración inicial

El menú de configuración inicial aparece la primera vez que enciende la TV, y le ayuda a especificar la opción Air/Cable, y programar sus canales de forma automática.

IMPORTANTE: ¡Cerciórese de que la antena o sistema de cable de TV esté conectado!

1 Para encender el aparato, presione (POWER). (El indicador POWER en el frente de la unidad cambia a verde. Puede llevar aprox. 10 segundos para que aparezca una imagen en la pantalla.) La función de configuración inicial comienza.

2 Presione o para seleccionar "TV Location", luego presione o para seleccionar "Home" o "Store". Este producto cumple con ENERGY STAR en modo predeterminado de ajuste para Home.

NOTA:

• Esta unidad se ha configurado para TIENDA el brillo. Este ajuste no cumple con ENERGY STAR. Reduzca el brillo y el consumo de energía, use 'CASA'. Este ajuste cumple con ENERGY STAR.
• Puede que el aparato no cumpla los estándares de ENERGY STAR después de realizar un Reset o se ajuste el Backlight de las lámparas.

3 Presione o para seleccionar "E-POP Demo", luego presione o para seleccionar "On" o "Off".

On: un botón de introducción de la característica TV aparecerá en la parte inferior de la pantalla.

Off: apaga la característica del Demo E-POP.

4 Presione o para seleccionar "Signal Type", luego presione para seleccionar "Cable" o "Air".
5 Presione o para seleccionar "Automatic Search", luego presione o ENTER.
6 Ahora el "Auto Setup" comienza. Después de completar la Auto Setup, el canal de TV aparece en la pantalla.

- Dependiendo del estado de la recepción, se puede tardar hasta 30 minutos en completar la memorización de los canales digitales por cable. Por favor, deje que el proceso se complete sin interrupciones.

NOTA:

• Si usted presiona EXIT en el proceso de “Auto Setup”, la configuración inicial se detiene y cambia a la pantalla normal.
• Cuando usted hace una selección del menú, los cambios se producen de inmediato. Usted no tiene que presionar EXIT para ver los cambios.

Operación del TV

1 Para encender el aparato, presione d(POWER). (El indicador POWER en el frente de la unidad cambia a verde. Puede llevar aprox. 10 segundos para que aparezca una imagen en la pantalla.)

2 Ajuste el nivel de volumen presionando VOL + o - . El nivel de volumen será indicado en la pantalla por medio de barras azules. A medida que el volumen aumenta, se incrementan el número de barras. Si se reduce el volumen, el número de barras azules también disminuye.
3 Ajuste la opción Signal Type a la posición apropiada (Vea "Selección de Air/Cable" en la página 18).
4 Presione el Botón de selección directa de canal (0-9, -) para seleccionar el canal. (Si presiona solamente el número de canal, la selección de canal se demorará unos segundos.)

PARA SELECCIONAR CANALES ANALÓGICOS

1-9: Presione 1-9 según requerido. Ejemplo, para seleccionar canal 2, presione 2, luego presione ENTER.

10-99: Presione 2 dígitos en el orden que corresponda. Ejemplo, para seleccionar canal 12, presione 1, 2, luego presione ENTER.
100-135: Presione 3 dígitos en el orden que corresponda. Ejemplo, para seleccionar canal 120, presione 1, 2, 0, luego presione ENTER.

PARA SELECCIONAR CANALES DIGITALES

Presione los primeros 1-3 dígitos, luego presione botón –, seguido por los restantes números. Por ejemplo, para seleccionar el canal 15-1, presione 1, 5, –, 1, luego presione ENTER.

• Cuando se selecciona un canal únicamente de audio, en la pantalla se visualizará “Audio only” (Sólo audio).
• Si selecciona una señal digital débil, se desplegará “Digital channel signal strength is low” (La señal de canal digital está débil) en la pantalla. El mismo programa puede estar disponible en un canal analógico o en un canal digital. Elija e formato que desee ver.
• Cuando seleccione un canal al cual no está suscrito, en la pantalla se visualizará “Digital channel is encrypted” (El canal digital está codificado).

CANALES DE VHF/UHF/CABLE

Air	Cable
VHF2-13	VHF2-13
UHF14-69	STD/HRC/IRC14-36 (A) (W)37-59 (AA) (WW)60-85 (AAA) (ZZZ)86-94 (86) (94)95-99 (A-5) (A-1)100-135 (100) (135)01 (4A)

NOTA:

• Si se ha seleccionado un canal sin emisión, el sonido se silenciará automáticamente.
• Puede llevarle unos segundos que la imagen de un canal digital aparezca en la pantalla luego de ser seleccionado.

Seleccionando la fuente de entrada de video

Para ver la señal de otro dispositivo conectado a su TV LED, tal como una videocasetera presione INPUT SELECT, después presione ▲ o ▼ o los correspondientes Botones numéricos (0-4), luego presione ENTER. Podrá seleccionar TV, Video, Component, HDMI o PC dependiendo qué conectores de entrada usted usó para conectar sus dispositivos.

CH +/-

Presione y libere CH + / - . La unidad se detendrá automáticamente en el siguiente canal almacenado en la memoria.

Antes de seleccionar canales, éstos deberán ser almacenados en la memoria del televisor. Vea "Memorización de canales" en la página 18.

DISPLAY

Presione DISPLAY para ver en pantalla la información actual.

Si el televisor recibe una señal digital, presione este botón para consultar la información digital.

• Número de canal • Nombre de la estación
• Etiqueta del canal • Nombre de la emisión (si está memorizada) • Tipo de señal
• Clasificación del Chip-V • Idioma del audio
• Temporizador de • Tamaño de imagen desconexión
• Guía de programa
• Resolución

Cuando el TV recibe una señal analógica, se despliega la información analógica.

• Número de canal • Etiqueta del canal
• Clasificación del Chip-V (si está memorizada)
• Temporizador de desconexión • Tipo de señal
• Información de audio • Tamaño de imagen (Estéreo, SAP o Mono) • Resolución

Presione DISPLAY de nuevo para volver a la imagen del televisor.

NOTA:

- Después de unos pocos segundos, la pantalla DISPLAY vuelve a la operación normal de TV automáticamente.

RECALL

Este botón le permite retroceder hasta el último canal sintonizado al presionar el botón RECALL. Presione RECALL otra vez para regresar al último canal que estaba mirando.

SILENCIAMIENTO (MUTE)

Presione el botón MUTE para silenciar el sonido. El sonido del aparato será silenciado y en la pantalla aparecerá la indicación "Mute". El sonido puede ser devuelto a su nivel original presionando otra vez este botón o uno de los botones VOL + o -.

Desconexión automática (SLEEP)

Para programar el apagado automático de la TV LED pasado cierto tiempo utilice el botón SLEEP del mando a distancia. El reloj contará 10 minutos cada vez que presione el botón SLEEP (Off, 0h 10m, 0h 20m, ..., 2h 0m). Después de programar el tiempo de desconexión, el display aparecerá brevemente cada 10 minutos antes para recordarle que el tiempo de desconexión está en función. Para confirmar el tiempo del temporizador de apagado, presione el botón SLEEP y el tiempo restante aparecerá brevemente. Para cancelar el temporizador de desconexión, presione SLEEP repetidamente hasta que quede en Off.

Guía rápida para el manejo de menú

Desplegar menú, y por ejemplo: Seleccionar Lenguaje.

1 Presione INPUT SELECT para seleccionar modo TV.
2 Presione MENU. Aparece la pantalla del menú.

3 Presione ▲ o ▼ para seleccionar "Setup", luego presione ▷ o ENTER.

4 Presione o para seleccionar "Language", luego presione para seleccionar el idioma deseado. ... en las siguientes páginas de menú se procede de la misma forma que aquí.

5 Pulse EXIT para volver a la pantalla normal.

NOTA:

- Si no se pulsan teclas por mas de approx. 60 segundos, el menú desaparece automáticamente.

Puede cambiar la configuración predeterminada presionando el botón MENU en control remoto, después seleccione uno de los iconos en la parte izquierdo del menú - siga las instrucciones en la pantalla para configurar sus preferencias.

Icono Elementos seleccionados Consejo de configuración
Picture Picture Preference		Sports Imagen brillante y dinámica (ajuste de fábrica)
		Standard Calidad de imagen normal (ajuste de fábrica)
		Movie Ajuste de la imagen tipo película (ajuste de fábrica)
		Memory Sus preferencias personales (configurado por usted; véase "Picture Setting")
		Picture Setting Brightness / Contrast / Sharpness / Color / Tint	Puede ajustar la calidad del imagen a su preferencia.
		Color Temperature Azulada (Cool) / Neutral (Standard) / Rojiza (Warm)
		Backlight La función Backlight ajusta el brillo de la pantalla para mejorar la claridad de la imagen.
		Dynamic Gamma On/Off La función Dynamic Gamma produce mejor detalle de imagen en zonas obscuras o brillantes de la escena.
		Picture Size Ver página 22.
		Film Mode On/Off Cuando se reproduce un DVD mediante un reproductor conectado con el Componente o HDMI (solo 480i) de entrada, puede lograrse un movimiento más suave con el modo Film ajustado en “On”.
		PC Setting Hor Position / Ver Position	Para ajustar la posición horizontal / vertical de la imagen en la pantalla del monitor de la PC. Cada estándar de video requiere un valor diferente para este ajuste.
			Para minimizar cualquier barra o rayas verticales visibles en el plano de la pantalla.
			Se debe ajustar después de que se haya programado la frecuencia para optimizar la calidad de imagen.
			Para ajustar la configuración PC automáticamente.
		Auto Adjust	Para ajustar la configuración PC automáticamente.
		DNR On/Off DNR (Reducción digital de ruido) puede reducir el ruido de la imagen.
Audio	Equalizer Mode	Standard/Music/Movie/ News/Memory/Flat	Puede ajustar el modo del ecualizador según desee.
	Audio Setting	Bass/Treble/Balance Puede ajustar la calidad del sonido a su preferencia.
		Equalizer Setting	100Hz/250Hz/500Hz/1kHz/2kHz/4kHz/10kHz
	MTS	Stereo / SAP / Mono	La función de sonido de televisión multicanal (MTS) ofrece un sonido estéreo de alta fidelidad. MTS también puede transmitir un Programa de Audio Secundario (SAP) con un segundo idioma o información de audio adicional. Si el televisor recibe una emisión estéreo o SAP, en pantalla aparece la palabra “Stereo” o “SAP” cada vez que se pulsa el botón DISPLAY.
	Surround	On/Off El sonido y la presencia dinámica creados ofrece una experiencia auditiva profundamente agradable.
	Auto Volume	On/Off El nivel del volumen entre una señal y otra será ajustado automáticamente.
	Audio Language		Si una señal digital incluye dos o más idiomas de audio, puede seleccionar cuál desea escuchar. (Esta función sólo está disponible para emisiones digital.)
	HDMI Audio HDMI Cuando usted conecta el dispositivo HDMI a el TV, seleccione esta configuración.
Channel	Add / Delete		Ver página 18.
	DTV Signal		Ver página 19.
	Auto Ch Memory		Ver página 18.
	Ch Label		Ver página 19.
Lock			Ver página 20.
Setup	Closed Caption		Ver página 21.
	Language		Puede escoger entre tres idiomas diferentes (inglés, francés y español) para los despliegues en -pantalla. Seleccione primero el idioma que prefiera, luego proceda con las otras opciones del menú.
	Video Label Ver página 19.
	On Timer	Off / 0h30m / 1h00m / 1h30m / 2h00m / 3h00m · · · 12h00m	Puede ajustar el temporizador “On” para que el televisor se encienda automáticamente. Para cancelar la función del temporizador, seleccione “Off”.
	Auto Shut Off*	On/Off Cuando la función Auto Shut Off está en posición On y, cuando una estación siendo siendo vista detiene su emisión dejando de funcionar el TV, éste se desconectará automáticamente luego de 15 minutos.
	Auto Setup		Ver página 15.
	Power On/Off Sound	On/Off Cuando encienda/apague el TV, el sonido saldrá por el TV.
	Power On LED On/Off Cuando encienda el TV, el indicador de potencia de delante del TV se iluminará.
	PC Standby	On/Off	En modo PC, si no se recibe ninguna señal y no se realiza ninguna operación durante 1 minuto, el TV cambiará automaticamente a modo de espera (la luz LED emitirá destellos rojos). Cuando se reciba una señal de entrada o se realice alguna operación en el PC, el TV volverá al modo encendido.
	Reset		La función Reset restaura a la configuración de fábrica. “Picture Size”, “MTS”, “Audio Language” y “HDMI Audio” no pueden ser restablecidos con esta función.

NOTA:
* Si no hay señal de entrada en los modos PC, después de 1 minuto la función "Auto Shut Off" será activada.
La configuración PC Standby es prioritaria cuando se está en modo PC.

Memorización de canales

Este aparato está equipado con una función de memorización de canales que permite avanzar ó retroceder al siguiente canal almacenado en la memoria, pasando por alto los canales no deseados. Antes de seleccionar canales, éstos deberán ser programados en la memoria del aparato. Para usar el aparato con una antena, ajuste la opción de aparato al modo Air. Al salir la unidad de fábrica, la opción de menú de Tuning Band se ajusta al modo de Cable.

Selección de Air/Cable

1 Seleccionar "Channel", luego presione >o ENTER.
2 Presione o para seleccionar "Auto Ch Memory", luego presione o ENTER.
3 Presione o para seleccionar "Signal Type".
4 Presione « o » para seleccionar "Air" o "Cable".

CANALES POR CABLE

El cuadro abajo muestra el sistema típico de la localización de los canales por cable.

Números en este TVCanal de TV Cable correspondientes

14A

15B

16C

17D

18E

19F

20G

21H

22I

23J

24K

25L

26M

27N

28O

29P

30Q

31R

32S

33T

34U

35V

36W

37AA

38BB

39CC

40DD

41EE

42FF

43GG

44HH

45II

46KK

47LL

48MM

49MM

50NN

51OO

52PP

53QQ

54RR

55SS

56TT

57UU

58VV

59WW

60AAA

61BBB

62CCC

63DDD

64EEE

65FFF

66GG

67HH

68III

69JJ

70KKK

71LLL

72MMM

73NNN

74OOQ

75PPP

76QQQ

77RRR

78SSS

79TTT

80UUU

81VVV

82WWW

83XXX

84YYY

85ZZZ

86

87

88

89

90

91

92

93

94

95A-5

96A-4

97A-3

98A-2

99A-1

100100

101101

102102

103103

104104

105106

106106

107107

108108

109109

110110

111111

112112

113113

114114

115115

116116

117117

118118

119119

120120

121121

122122

123123

124124

125125

126126

127127

128128

129130

130130

131131

132132

133133

134134

135135

NOTA:

- Puede llevarle unos segundos que la imagen de un canal digital aparezca en la pantalla luego de ser seleccionado.

Búsqueda automática

1 Seleccionar "Channel", luego presione >o ENTER.

2 Presione o para seleccionar "Auto Ch Memory", luego presione >o ENTER.

3 Presione o para seleccionar "Automatic Search", luego presione >o ENTER.

4 El TV comenzará a memorizar todos los canales disponibles en su área.

- Puede llevar de 15 a 30 minutos completar la memorización de los canales de cable digitales. Dependiendo de la condición de recepción, la barra desplegada puede no avanzar durante varios minutos, sea paciente.

NOTA:

• La memorización de los canales se logra mejor durante las horas de máxima audiencia "PRIMETIME", ya que la mayoría de las estaciones están transmitiendo señales digitales. La memorización de canales se puede lograr solamente mientras una estación está transmitiendo una señal digital para programar ese canal en la memoria.
• Si no está seguro de los canales digitales disponibles en su área, puede visitar www.antennaweb.org para recibir una lista basada en su dirección o código zip. Si necesita mayor asistencia puede llamar a nuestra línea de servicio al cliente sin costo al 1-800-289-0980.
• Nuevos canales digitales se pueden agregar a su área en forma periódica, se recomienda realizar el procedimiento "Automatic Search" de forma regular.

Agregar un canal

En el caso de que encuentre un canal no registrado, puede agregarlo a la memoria de canales.

1 Sintonice el nuevo canal.
2 Seleccionar "Channel", luego presione >o ENTER.
3 Presione o para seleccionar "Add/Delete", luego presione o ENTER.

4 Presione o para seleccionar "Adding Channel", luego presione o ENTER. El nuevo canal se agregará a la memoria de canales.

Agregar/Eliminar canal

Puede seleccionar el canal que quiere omitir.

1 Seleccionar "Channel", luego presione >o ENTER.

2 Presione o para seleccionar "Add/Delete", luego presione o ENTER.

3 Presione o para seleccionar "Add/Delete", luego presione o ENTER.

4 Para seleccionar el canal que quiere pasar por alto, presione 🔊 o √

5 Presione « o » para seleccionar "Add" o "Delete", dependiendo de la función que quiera ejecutar.
6 Repita los pasos 4 - 5 para otros canales que desee agregar o eliminar.

Eliminar todo

Se eliminan todos los canales de la memoria de canales.

1 Seleccionar "Channel", luego presione >o ENTER.
2 Presione o para seleccionar "Add/Delete", luego presione o ENTER.
3 Presione o para seleccionar "Clear All", luego presione o ENTER.

Comprobación de la potencia de la señal digital

Esta TV le permitirá ver el medidor de señal digital para canales digitales.

1 Seleccionar "Channel", luego presione >o ENTER.
2 Presione o para seleccionar "DTV Signal".
3 Presione ▷o ENTER para comprobar la potencia de la señal digital. La pantalla de potencia de la señal digital aparecerá. Si es necesario, ajuste la dirección de la antena para obtener la máxima potencia de la señal.

• La función de medidor de señal no está disponible para canales analógicos.
• Después de 240 segundos, la pantalla "DTV Signal" volverá al funcionamiento normal de TV automáticamente.

Para asignar etiquetas a los canales

Las etiquetas de canal aparecen con el número de canal cada vez que enciende el televisor, cambia de canal o pulsa el botón DISPLAY. Puede utilizar cuatro caracteres cualquiera para identificar un canal.

Para crear etiquetas de canal

1 Seleccionar el menú "Channel", luego presione > o ENTER.

2 Presione o para seleccionar "Ch Label", luego presione o ENTER. Aparece la pantalla del menú Ch Label.
3 Presione para seleccionar un canal que quiera rotular, luego presione √.

4 Presione «o» repetidamente hasta que el carácter buscado aparezca en primer lugar.

El orden de rotación de caracteres es el siguiente:

Cuando aparezca el carácter que desea utilizar, presione ENTER. Repita este paso con el resto de caracteres. Si desea dejar un espacio en blanco en el nombre de la etiqueta, elija el espacio vacío en la lista de caracteres.

5 Repita los pasos 3-4 para el resto de canales. Puede asignar una etiqueta a cada canal.
6 Cuando termine de ingresar el nombre de la etiqueta, presione EXIT para volver a la imagen normal.

Para eliminar una etiqueta de canal

Luego del paso 3 antedicho, presione o para seleccionar "Label Clear", luego presione o ENTER.

NOTA:

- Las etiquetas de los canales se restablecen luego de presionar "Búsgueda automática", ver página 18.

Etiquetado de entradas de video

La función Video Label le permite etiquetar cada fuente de entrada de su TV.

1 Seleccionar "Setup", luego presione >o ENTER.
2 Presione o para seleccionar "Video Label", luego presione o ENTER.
3 Presione o para seleccionar una entrada que desee rotular.
4 Presione «o» para seleccionar la etiqueta deseada para esa fuente de entrada.

Se puede establecer un límite de edad para evitar que los niños vean o escuchen escenas violentas o aquellas imágenes que decida excluir. La restricción se aplica "TV Rating" y "Movie Rating" si se transmiten dichos datos. Puede configurar estas restricciones por separado. Para utilizar la función de Chip-V, registre primero una contraseña.

Para registrar una contraseña

1 Seleccionar "Lock", luego presione >o ENTER.
2 Seleccionar y ingrese la contraseña (4 cifras) con los Botones numéricos (0-9), luego presione ENTER.

Aparece “*en lugar del número.

3 Ingrese nuevamente la misma contraseña para confirmar, luego presione ENTER. La contraseña queda registrada.

NOTA:

• Si se olvida la contraseña póngase en contacto con Servicio al teléfono 1-800-289-0980 para asistencia. Se requerirá su control remoto original.
• Para no olvidarse de la contraseña, anótela y guárdela en un lugar seguro.

Para ajustar el Chip-V

1 Seleccionar "Lock", luego presione >o ENTER.
2 Utilice los Botones numéricos (0-9) para ingresar su contraseña, luego presione ENTER. Luego aparecerá el menú Lock.
3 Presione «o» para seleccionar "V-Chip" en "On".
4 Presione o para seleccionar "V-Chip Set", luego presione >o ENTER. Aparecerá el menú V-Chip Set.

5 Presione para seleccionar cual clasificación se usará, luego presione o ENTER. Aparecerá cada clasificación debajo.

TV Rating (Clasificación TV)

Puede establecer la clasificación empleando la edad y el género.

Edad:

TV-Y : Todos los niños

TV-Y7 : 7 años o mayor

TV-G : Audiencia general

TV-PG : Con autorización de los padres

TV-14 : 14 años o mayor

TV-MA : 17 años o mayor

Cuando seleccione TV-Y7, TV-PG, TV-14 o TV-MA, pulse DISPLAY para explicar la clasificación.

Género:

D : Dialogo

L : Idioma

S :Sexo

V : Violencia

FV : Violencia de fantasía

Movie Rating (Clasificación de películas)

G : Todas las edades

PG : Supervisión parental

PG-13 : Supervisión parental menores de 13 años de edad

R : Supervisión parental menores de 17 años de edad sugerida

NC-17 : 17 años o mayor

X : Adultos solamente

6 Presione para seleccionar la clasificación deseada, luego presione ENTER.

7 Presione EXIT para volver a la imagen normal. La función Chip-V ahora está activada.

NOTA:

- La función Chip-V se activa sólo en los programas y cintas que tienen señal de prohibición.

Para cambiar la contraseña

1 Seleccionar "Lock", luego presione >o ENTER.

2 Utilice los Botones numéricos (0-9) para ingresar su contraseña, luego presione ENTER. Aparecerá el menú Lock.

3 Presione o para seleccionar "Change Password", luego presione o ENTER. Aparecerá la pantalla Change Password.

4 Ingrese la contraseña nueva con los Botones numéricos (0-9), luego presione ENTER.

5 Ingrese nuevamente la misma contraseña para confirmar, luego presione ENTER. La contraseña queda registrada.

Descargar el sistema de evaluación adicional Chip-V

Como suplemento para el sistema de evaluación Chip-V, su televisor podrá descargar un sistema de evaluación adicional, de ser disponible en un futuro.

Para bajar el sistema de evaluación adicional Chip-V (si está disponible)

1 Seleccionar "Lock", luego presione >o ENTER.

2 Utilice los Botones numéricos (0-9) para ingresar su contraseña, luego presione ENTER. Aparecerá el menú Lock.

3 Presione « o » para seleccionar “V-Chip” en “On”.

4 Presione o para seleccionar "V-Chip Set (DTV)", luego presione o ENTER.

5 Si el TV no tiene el sistema de evaluación adicional, comenzará a bajarlo, lo que puede llevar algún tiempo hasta que se complete.

6 Configure los límites de evaluación de contenidos preferidos para el sistema de evaluación adicional.

7 Para actualizar la información de clasificación, también necesita "Update".

NOTA:

• Puede descargar el sistema de evaluación adicional Chip-V sólo cuando su TV esté recibiendo una señal digital.
• Cuando descargue el sistema de evaluación adicional, puede llevar un tiempo hasta que se complete.
• El sistema de información y evaluación Chip-V no están determinados o controlados por el TV.
• El sistema de evaluación estándar Chip-V está disponible ya sea que el TV reciba una señal digital o no, y bloquea programas analógicos y digitales. Para establecer un nivel de restricción usando el sistema de evaluación estándar Chip-V seleccione V-Chip Set en el paso 4.
• El sistema de evaluación Chip-V que se puede descargar de Internet es una tecnología en evolución y puede variar la disponibilidad, el contenido y la forma.

- No puede seleccionar esta función si el TV no recibe señal digital de la estación que está viendo.

Para borrar todos los ajustes de Chip-V

1 Seleccionar "Lock", luego presione >o ENTER.
2 Utilice los Botones numéricos (0-9) para ingresar su contraseña, luego presione ENTER. Aparecerá el menú Lock.
3 Presione o para seleccionar "V-Chip Clear", luego presione o ENTER. Aparecerá la pantalla V-Chip Clear.
4 Entre la contraseña nueva con los Botones numéricos (0-9), luego presione ENTER. Todos sus ajustes vuelven a la configuración de fábrica.

Subtítulos

¿QUE ES LA RECEPCIÓN DE TEXTO?

Este televisor tiene capacidad para decodificar y mostrar los programas de televisión con emisión de texto. Esta función mostrará el texto en pantalla para los usuarios con problemas de audición ó traducirá y mostrará el texto que se encuentre en otra lengua.

Leyendas: Este modo de recepción de texto mostrará el texto en pantalla en inglés u otro idioma. Generalmente, los teletextos en idioma inglés se transmiten en C1 y en otros idiomas se transmiten en C2.

Texto: El modo Text Closed Caption (teletexto) suele llenar la mitad de la pantalla con el horario de programación e información adicional.

1 Seleccionar "Setup", luego presione >o ENTER.
2 Presione o para seleccionar "Closed Caption", luego presione o ENTER. Aparece la pantalla del menú Closed Caption.
3 Presione para seleccionar "CC Setting" en "On". On: Se muestran subtítulos en la pantalla. Off: No se muestran subtítulos en la pantalla.
4 Presione o para seleccionar "Analog Caption" o "Digital Caption".

Cuando selecciona "Analog Caption", puede elegir entre C1, C2, C3, C4, T1, T2, T3 y T4.

Cuando selecciona "Digital Caption", puede elegir entre CS1, CS2, CS3, CS4, CS5 y CS6.

5 Presione «o» para seleccionar el modo de Closed Caption deseado para Digital y Analog Caption.
6 Presione o para seleccionar "CC Priority", luego presione para seleccionar "Digital CC" o "Analog CC".

NOTA:

- Según la señal de emisión, algunos textos analógicos funcionarán con una señal de emisión digital. Este paso impide que dos tipos de textos se sobrepongan.

NOTA:

• Si el programa o el video seleccionado no dispone de teletexto, no aparecerá texto en la pantalla.
• Si no hay texto disponible en su área, tal vez aparezca un rectángulo negro en pantalla. De ser así, ponga CC Setting en "Off".
• Cuando seleccione la recepción de texto, las leyendas aparecerán durante 10 segundos aproximadamente.
• Si no se recibe la señal de emisión de texto, no aparecerán leyendas, pero el televisor permanecerá en el modo de recepción de texto.
• Ocasionalmente podrán aparecer faltas de ortografía ó caracteres extraños durante la recepción de texto. Esto es normal en este modo, especialmente con los programas en vivo. Esto se debe a que durante los programas en vivo, los textos son ingresados sin edición, ya que no hay tiempo para la misma. Estas transmisiones no dan tiempo para ediciones.
• Cuando las leyendas estén en pantalla puede ser que las indicaciones de funciones como volumen y silenciamiento no aparezcan ya que interferirían con las leyendas.
• Algunos sistemas de TV cable y sistemas de protección contra copias pueden interferir con la señal de emisión de texto.
• Si utiliza una antena interior o si la recepción del TV es muy insuficiente, el texto de las emisiones puede no aparecer o mostrar caracteres extraños y errores de ortografía. En tal caso, ajuste la antena para mejorar la recepción o utilice una antena externa.
• La pantalla del menú Closed Caption también se visualizará presionando CCD en el mando a distancia.

Subtítulos avanzados

Cuando ha seleccionado Custom como método de pantalla, puede configurar las funciones que siguen a continuación:

Esta función está diseñada para personalizar únicamente el teletexto digital.

1 Seleccionar "Setup", luego presione > o ENTER.
2 Presione o para seleccionar "Closed Caption", luego presione >o ENTER. Aparece la pantalla del menú Closed Caption.
3 Presione «o» para seleccionar "CC Setting" en "On".
4 Presione o para seleccionar "Digital CC Preset", luego presione para seleccionar "Custom".
5 Presione o para seleccionar "CC Advanced", luego presione o ENTER. Aparecerá el menú CC Advanced.
6 Presione o para seleccionar el ítem deseado, luego presione para cambiar el ajuste.

Puede seleccionar los siguientes elementos y opciones de configuración.

• No es posible ajustar "Text Color" y "Background Color" con el mismo color simultáneamente.
• No es posible ajustar "Text Opacity" y "Background Opacity" al modo "Transparent".

Configuración del tamaño de la imagen

Puede ver programas en formato 480i y 480p en toda una variedad de tamaños de imagen —Natural, Cinema Wide1, Cinema Wide2, Cinema Wide3, Full y Native.

Configuración del tamaño de la imagen

1 Seleccionar "Picture", luego presione » o ENTER.
2 Presione o para seleccionar "Picture Size", luego presione >o ENTER para visualizar el menú Picture Size. Presione o los correspondientes Botones numéricos (0-4) para seleccionar el tamaño de la imagen deseado, de la forma descrita en la próxima página.

NOTA:

• El tamaño de imagen seleccionable puede variar dependiendo de la fuente de entrada o de la señal de emisión.
• La pantalla del menú Picture Size también se visualizará presionando PICTURE SIZE en el mando a distancia.

Natural

En muchos casos, esta imagen muestra el tamaño estándar 4:3 con una barra lateral negra.

Para llenar la pantalla, los bordes derecho e izquierdo se extienden, no obstante, el centro de la imagen permanece próximo a su relación anterior.

Puede que desaparezca el borde superior e inferior de la imagen.

La imagen completa se amplía de forma uniforme: se estira tanto a lo largo como a la ancho (conserva su proporción original).

Puede que desaparezca el borde superior e inferior de la imagen.

Para llenar el ancho de la pantalla, ésta se extiende en horizontal. No obstante; sólo se estira ligeramente por la parte superior e inferior.

Puede que desaparezca el borde superior e inferior de la imagen.

Full (para programas en formato 16:9)

El formato Full permite visualizar el máximo tamaño de imagen.

Native (solo para el modo de PC)

Detecta la resolución de la señal de la imagen y se mostrará en la pantalla con la misma cantidad de pixeles.

NOTA:

• Algunas transmisiones de alta definición y/o digitales pueden no permitirle cambiar el tamaño de la imagen.
• En el modo HDMI o COMPONENT, con velocidad de escaneado 720p, 1080i o 1080p (sólo HDMI) sólo las funciones Cinema Wide2 y Full Picture están disponibles.
• En modo PC, solamente los tamaños de imagen Natural, Full y Native están disponibles. En modo PC (WXGA), solamente los tamaños de imagen Full y Native están disponibles.

Pausa en directo

Puede grabar un programa digital utilizando una unidad de memoria USB. Esta función es adecuada si no desea perderse un programa cuando no está delante del televisor.

Nota: El dispositivo USB conectado debe;

• Tener una memoria mínima aprox. de 100 MB (32 GB máx.).
• Estar formateado como FAT16/32.
• Tener una velocidad de escritura superior a 40Mb/seg.
• Estar vacío.
• No utilice un cable de extensión del USB.

Preparación:

Conecte un dispositivo de almacenamiento externo a un puerto USB.

• Para empezar a grabar, pulseIII (PAUSE) La grabación comenzará y la imagen se pausará.
• Para detener la grabación, pulse ■ (STOP). La grabación se detiene y la imagen pausada vuelve al programa en directo. Pulse ■ (STOP) dos veces durante la grabación del programa.
• Para iniciar la reproducción, pulse ▶ (PLAY). El programa grabado empieza a reproducirse. Si desea ver el programa durante la grabación, pulse ▶ (PLAY). Puede ver el programa grabado mientras está grabando el programa actual.
• Para pausar la imagen en reproducción, pulse II (PAUSE)
• Para detener la reproducción, pulse ■ (STOP).
• Para rebobinar hacia delante o hacia detrás, pulse ◀◀ (SKIP-) o ▶ (SKIP+).

Pantalla de estado del USB

Pulse DISPLAY mientras ve un canal DTV, o pulse los botones de control de Pausa en directo. Aparecerá la pantalla de estado.

Estado de la reproducción :

Pantalla de mensajes

• Now Live View... Ver el programa en directo
• Now Play View... Ver programa grabado
• Now Pause View... Pausando el programa
• Not Available... Función no disponible
• USB Memory is full...Aviso de que la memoria disponible del USB es inferior a 100MB (Insufficient USB free space...aparecerá cuando se pulsa II (PAUSE).
• No Data... Cuando se pulsa ▶(PLAY) y no hay ningún dato grabado en la memoria USB
• USB Memory is unplugged... La memoria USB no está conectada

Para borrar el programa grabado;

Desconecte la memoria USB, grabe otro programa o apague el televisor.

Nota:

• La Pausa en directo no funciona con entradas externas o ATV. Si cambia la señal mientras está grabando un programa, la grabación se detendrá.
• Durante el modo Vista de reproducción, la selección de entrada o canal ATV no funcionará.
• El tiempo de grabación de la Pausa en directo es de aproximadamente 10 minutos por cada GB para HD o de 30 minutos para SD (dependiendo de los programas).
• El programa grabado no se puede ver en ordenadores ni en otros dispositivos.
• No podemos garantizar la compatibilidad con todos los tipos/marcas de dispositivos de memoria USB.
• No se asumirá ninguna responsabilidad por pérdida de archivos en dispositivos USB derivados de la conexión a esta unidad.

La mayoría de los tipos de interferencia de televisión pueden ser solucionados ajustando la altura y la posición de la antena de VHF/UHF. Para obtener los mejores resultados se recomiendan las antenas exteriores. Los tipos más comunes de interferencia de televisión están mostrados abajo. Si aparece uno de estos síntomas cuando el TV está conectado a un sistema de TV cable, el disturbio puede ser causado por la compañía local emisora de TV cable.

IGNICIÓN

Aparecen manchas negras o bandas horizontales y la imagen puede ondular o ser inestable. Es generalmente causado por interferencia proveniente de los sistemas de encendido de los automóviles, lámparas de neón o máquinas herramientas de CA y artículos electrodomésticos tales como taladros y secadores de cabello.

Los fantasmas son causados por una señal de televisión que fluye por dos vías. Una es la vía directa y la otra es la reflejada por los edificios altos, colinas u otros objetos grandes. El cambiar la dirección o posición de la antena puede mejorar la recepción.

Si el TV está ubicado lejos de la estación de TV, en un área de recepción limitada donde la señal es débil, pueden aparecer pequeños puntos en la imagen.

Si la señal es extremadamente débil, puede ser necesario instalar una antena externa más grande.

INTERFERENCIA DE RADIO FRECUENCIA (RFI)

Causada por radios de dos vías, este tipo de interferencia produce ondulaciones que se mueven o líneas diagonales en la imagen. En algunos casos puede causar pérdida de contraste de la misma. El cambiar la dirección y la posición de la antena, o la instalación de un filtro de RFI puede mejorar la imagen.

VARIACIÓN DEL TAMAÑO DE LA IMAGEN

Una pequeña variación del tamaño de la imagen es normal cuando usted ajusta los controles de CONTRAST (Contraste) o BRIGHTNESS (Brillo).

Para evitar incendios o peligros de choques eléctricos, desconecte el TV de la fuente de CA antes de la limpieza. El acabado del gabinete puede limpiarse con un paño suave y un jabón suave, igual que con otros muebles. Tome precauciones cuando limpia o pasa un paño en las partes de plástico.

Consulte la siguiente lista de localización de errores si experimenta problemas con su TV LED. Consulte con su concesionario local o tienda de servicio si continúan los problemas. Compruebe que se han hecho correctamente todas las conexiones cuando utilice el equipo con otros aparatos.

SÍNTOMA POSIBLE SOLUCIÓN
El TV no funciona.	Verifique que el cable de alimentación esté conectado.Pruebe con otro tomacorriente de CA.La alimentación está desconectada; revise el fusible o el interruptor automático.Desconecte la unidad, y vuelva a conectarla al cabo de una hora.
Sonido de baja calidad o ausencia de sonido.	La estación o el servicio de TV cable están con problemas; sintonice otra estación.Verifique los ajustes de volumen (Volume o Mute).Determine si hay posibles fuentes de interferencia.
Imagen de baja calidad o ausencia de imagen.	La estación o el servicio de TV cable están con problemas; sintonice otra estación.Verifique que haya canales almacenados en la memoria.Revise las conexiones de la antena o sistema TV cable; reoriente la antena.Determine si hay posibles fuentes de interferencia.Verifique los ajustes de los controles de imagen.
Mala recepción en algunos canales.	La estación o el servicio de TV cable están con problemas; sintonice otra estación.Verifique que haya canales almacenados en la memoria.La señal de la estación es débil; reoriente la antena.Determine si hay posibles fuentes de interferencia.
Mala definición de los colores o ausencia de color.	La estación o el servicio de TV cable están con problemas; sintonice otra estación.Verifique que haya canales almacenados en la memoria.Verifique los ajustes de los controles de imagen.Revise las conexiones de la antena o sistema TV cable; reoriente la antena.Determine si hay posibles fuentes de interferencia.
La imagen presenta oscilación o desplazamiento.	La estación o el servicio de TV cable están con problemas; sintonice otra estación.Verifique que haya canales almacenados en la memoria.El servicio TV cable está transmitiendo una señal codificada.Ajustar antena.

SÍNTOMA PÓSIBLE SOLUCIÓN
Problemas con la pantalla en emisiones digitales.	Compruebe la potencia de la señal digital.•
No hay recepción de TV cable.	Revise todas las conexiones del sistema TV cable.Ajuste la opción Signal Type al modo Cable.La estación o el servicio de TV cable están con problemas; sintonice otra estación.
Aparecen barras horizontales o verticales en la pantalla.	Controle las conexiones de la antena, ajuste o redireccione la antena.Determine si hay posibles fuentes de interferencia.
La recepción no es posible más allá del canal 13.	Asegúrese de que la opción de menú Signal Type está en el modo apropiado.Si está usando una antena, revise las conexiones de la antena de UHF.
El control remoto no opera.	Las pilas están débiles o agotadas, o han sido insertadas en forma incorrecta.El mando a distancia está fuera del alcance, acérquese a la TV LED (15 pies).Asegúrese de apuntar la unidad de control remoto hacia el sensor de control remoto.Asegúrese de que no hay obstáculos entre el mando a distancia y la TV LED.Verifique que el cable de alimentación esté conectado.
El televisor se apaga.	El temporizador de desactivación automática ha sido activado.El suministro de energía se ha interrumpido.
La función de subtítulo cerrado no está activada.	Estación de TV está experimentando problemas o programa sintonizado no está en modo de subtítulo cerrado. Pruebe en otro canal.Verifique la conexión de TV cable o antena VHF/UHF, reposicione o gire la antena.Configure Subtítulos Ocultos en el menú.
El idioma deseado no se muestra.	Seleccione el idioma apropiado en las opciones del menú.

SANSUI®

PARA SERVICIO AL CLIENTE, AYUDA ADICIONAL PARA LA INSTALACION Y PARA LA OPERACION, O PARA ORDENAR ACCESORIOS POR FAVOR LLAME:

1-800-289-0980

CUANDO LLAME A SERVICIO AL CLIENTE, POR FAVOR TENGA A MANO EL NÚMERO

DE SU MODELO

O ESCRIBA A:

ORION SALES, INC.

3471 N. UNION DR.

OLNEY, ILLINOIS 62450

PARA INFORMACIÓN SOBRE OTROS PRODUCTOS, PARA ORDENAR ACCESORIOS, O PARA INFORMACIÓN SOBRE RECICLAJE, POR FAVOR VISITE NUESTRO SITIO WEB EN

www.orionsalesinc.com

GENERALIDADES

Alimentación de energía: 120V CA, 60Hz

Consumo de energía: En operación: 24 Vatios

Stand by: 0,3 Vatios

Dimensiones: Ancho: 450 mm (17-11/16 pulgadas)

Alto: 337,5 mm (13-5/16 pulgadas)

Profundidad: 168 mm (6-5/8 pulgadas)

Temperatura de operación: 5°C - 40°C

Humedad de funcionamiento: Menos de 80% RH

Tipo: 470,1mmV (19" class/18,5" diagonalmente)

Método de visualización: Panel LED en color TFT de transmisión

Número de píxeles: 1366 (H) × 768 (V)

Sistema de transmisión: Sistema US M

ATSC estándar (8VSB), QAM

Canales de recepción: VHF 2-13

UHF 14-69

CATV 14-36 (A)-(W)

37-59 (AA)-(WW)

60-85 (AAA)-(ZZZ)

86-94 (86)-(94)

95-99 (A-5)-(A-1)

100-135 (100)-(135)

01 (4A)

Tipo de sintonizador: Frecuencia sintetizada

Entradas: Vídeo: 1,0 V (p-p), 75 ohmios

HDMI: Cable HDMI (conector tipo A)

Cumple con HDCP

Cumple con E-EDID

Velocidades de escaneado sugeridas: 480p, 480i, 720p, 1080i, 1080p

Audio HDMI: PCM de dos canales

Frecuencia de muestreo 32/44.1/48 kHz

16/20/24 bits por muestra

Monitor del PC: Mini-Dsub 15pin × 1

Entrada de antena: Cable coaxial de entrada de VHF/UHF 75 ohmios

Salida: Salida de audio digital: 0,5 V (p-p), 75 ohmios terminados

Altavoz: 25,4 mm × 68,6 mm (1 pulgada × 2-11/16 pulgadas), 8 ohmios × 2

Potencia de salida de audio: 2,0 Vatios + 2,0 Vatios

ACCESORIOS Control remoto

Pilas (AAA) × 2

Cable de CA

Soporte

Tornillos × 2

El diseño y las especificaciones están sujetas a cambio sin previo aviso.

[Non-Text]

[Non-Text]

[Non-Text]

[EMPTY]

[Non-Text]

[Non-Text]

[EMPTY]

[Non-Text]

[Non-Text]

[EMPTY]

[EMPTY]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

......

[Non-Text]

[Non-Text]

[Non-Text]

......

[Non-Text]

[Non-Text]

......

[Non-Text]

[Non-Text]

[Non-Text]

......

[Non-Text]

[Non-Text]

[Non-Text]

[EMPTY]

[Non-Text]
