Tipo de Producto	Interruptor de Transferencia Automática
Marca	Generac
Modelo	RTSN100G3
Amperaje	100 A
Voltaje	120/240 V
Fase	Monofásico
Tipo de Gabinete	NEMA 3R (Resistente a la Lluvia)
Dimensiones (Al x An x Pr)	20 x 16 x 8 pulgadas
Peso	35 lb
Funciones Principales	Conmutación automática entre la alimentación de la red y el generador
Anulación Manual	Sí, con manija
Número de Circuitos	Hasta 8 circuitos
Centro de Carga Incluido	Sí
Entrada de Alimentación	Red y generador
Mantenimiento	Inspección anual de contactos y gabinete; limpiar con un paño seco
Limpieza	Use un paño seco y suave; evite agua y solventes
Precauciones de Seguridad	Desconecte ambas fuentes de alimentación antes de realizar el servicio; use bloqueo y etiquetado
Piezas de Repuesto	Comuníquese con el servicio al cliente de Generac o con distribuidores autorizados
Reparabilidad	Reparable por electricistas calificados; kit de contactos reemplazable
Información General	Diseñado para sistemas de generadores de respaldo residenciales; cumple con UL 1008

Preguntas frecuentes - RTSN100G3 Generac

¿Cuál es la clasificación de voltaje del Generac RTSN100G3?

El Generac RTSN100G3 está clasificado para operación monofásica de 120/240 V.

¿Es el RTSN100G3 adecuado para instalación en exteriores?

Sí, tiene un gabinete NEMA 3R, lo que lo hace resistente a la lluvia para uso en exteriores.

¿Cuántos circuitos puede soportar este interruptor de transferencia?

Soporta hasta 8 circuitos, con un centro de carga incluido.

¿Cuál es el peso y las dimensiones del RTSN100G3?

Pesa aproximadamente 35 lb y mide 20 x 16 x 8 pulgadas (Al x An x Pr).

¿Tiene el RTSN100G3 una anulación manual?

Sí, cuenta con una manija de anulación manual para operación de emergencia.

¿Cómo debo limpiar el interruptor de transferencia?

Use un paño seco y suave. No use agua ni solventes para evitar daños.

¿Qué precauciones de seguridad se deben tomar antes del servicio?

Siempre desconecte ambas fuentes de alimentación (red y generador) y use procedimientos de bloqueo y etiquetado.

¿Dónde puedo obtener piezas de repuesto para el RTSN100G3?

Comuníquese con el servicio al cliente de Generac o con un distribuidor autorizado para obtener piezas de repuesto originales.

¿Puedo instalar este interruptor de transferencia yo mismo?

La instalación debe ser realizada por un electricista con licencia para garantizar la seguridad y el cumplimiento del código.

¿Qué tipo de generador es compatible con el RTSN100G3?

Está diseñado para usarse con generadores de respaldo Generac o cualquier generador con salida compatible (120/240V, 100A).

MANUAL DE USUARIO RTSN100G3 Generac

Interruptor de transferencia automática RTS

Reglas de seguridad ....Interior de la cubierta Información general.... 2

1.1 Introducción .....2
1.2 Descripción del equipo ....2
1.3 Etiqueta adhesiva de datos del interruptor de transferencia .....2
1.4 Gabinete del interruptor de transferencia 2
1.5 Uso seguro del interruptor de transferencia 2

Instalación .... 3

2.1 Introducción a la instalación ....3
2.2 Desembalaje 3
2.3 Montaje 3
2.4 Conexión de la fuente de alimentación y las líneas de carga .....3
2.5 Conexión de los cables del circuito de arranque 4
2.6 Contactos auxiliares 4

Funcionamiento 4

3.1 Pruebas y ajustes de funcionamiento ....4
3.2 Operación manual 5
3.3 Comprobaciones de voltaje 6
3.4 Pruebas del generador bajo carga ....7

Notas 8

Garantía 9

¡GUARDE ESTAS INSTRUCCIONES! Lea la siguiente información cuidadosamente antes de intentar instalar, operar o dar servicio a este equipo. También lea las instrucciones y la información de las etiquetas, etiquetas adhesivas, y rótulos que pueden estar fijadas en el interruptor de transferencia. Sustituya cualquier etiqueta adhesiva o rótulo no sea más legible.

¡PELIGRO! La conexión de un generador a un sistema eléctrico normalmente alimentado con el servicio público debe ser realizada mediante equipamiento de transferencia adecuado para aislar al sistema eléctrico del sistema de distribución de servicio público cuando el generador está funcionando (Artículo 701 Sistemas de reserva requeridos legalmente o artículo 702 Sistemas de reserva opcionales, según corresponda). No aislar el sistema eléctrico mediante estos medios puede ocasionar daños al generador y también puede provocar lesiones o la muerte a los trabajadores del servicio público de electricidad debido a la realimentación de energía eléctrica.

El fabricante no puede prever todas las circunstancias posibles que podrían involucrar un peligro. Las advertencias de este manual y los rótulos y etiquetas adhesivas fijadas en la unidad, por lo tanto, no son exhaustivas. Si usa un procedimiento, método de trabajo o técnica de funcionamiento que el fabricante no recomienda específicamente, asegúrese de que sea seguro para otras personas. Asegúrese también de que el procedimiento, método de trabajo o técnica de funcionamiento elegido no vuelvan inseguro al interruptor de transferencia.

En toda esta publicación, en los rótulos y en las etiquetas adhesivas fijadas en el generador, los bloques de PELIGRO, ADVERTENCIA, PRECAUCIÓN y NOTA se usan para alertar al personal sobre instrucciones especiales acerca de una operación en particular que puede ser peligrosa si se efectúa de manera incorrecta o imprudente. Obsérvelos cuidadosamente. Sus definiciones son las siguientes:

¡PELIGRO!

Luego de este encabezado, lea las instrucciones que, si no se cumplen estrictamente, resultarán en lesiones graves, incluso la muerte.

¡ADVERTENCIA!

Proposición 65 de California

El escape del motor y algunos de sus componentes son conocidos por el estado de California como causantes de cáncer, defectos congénitos y otros daños reproductivos.

¡ADVERTENCIA!

Proposición 65 de California

Este producto contiene o emite sustancias químicas que son conocidas por el Estado de

California como causa de cáncer, defectos congénitos y otros daños reproductivos.

!ADVERTENCIA!

Luego de este encabezado, lea las instrucciones que, si no se cumplen estrictamente, pueden resultar en lesiones graves, incluso la muerte.

¡PRECAUCIÓN!

Luego de este encabezado, lea las instrucciones que, si no se cumplen estrictamente, podrían resultar en lesiones menores o moderadas.

NOTA:

Luego de este encabezado, lea las instrucciones que, si no se cumplen estrictamente, pueden resultar en daños al equipo y/o a la propiedad.

Estas advertencias de seguridad no pueden eliminar los peligros que indican. El sentido común y el cumplimiento estricto de las instrucciones especiales mientras se desarrolla el servicio son esenciales para la prevención de accidentes.

Cuatro símbolos de seguridad de uso común acompañan a los bloques de PELIGRO, ADVERTENCIA y PRECAUCIÓN. Cada uno indica el siguiente tipo de información:

Este símbolo señala información de seguridad importante que, si no se respeta, podría poner en peligro la seguridad personal y/o material.

Este símbolo señala un posible peligro de explosión.

Este símbolo señala un posible peligro de incendio.

Este símbolo señala un posible peligro de choque eléctrico.

PELIGROS GENERALES

• Cualquier generador de CA que se use para alimentación de respaldo si ocurre un fallo de la fuente de alimentación NORMAL (SERVICIO PÚBLICO), debe ser aislado de la fuente de alimentación NORMAL (SERVICIO PÚBLICO) mediante un interruptor de transferencia aprobado. No aislar apropiadamente las fuentes de alimentación NORMAL y de RESERVA entre sí puede ocasionar lesiones o la muerte a los trabajadores de la red eléctrica debido a la realimentación de energía eléctrica.
• La instalación, operación, servicio o reparación incorrectos o no autorizados son extremadamente peligrosos y pueden ocasionar la muerte, lesiones graves, o daño al equipo y/o a la propiedad personal.

• En el interruptor de transferencia instalado existen voltajes de alimentación extremadamente altos y peligrosos. Cualquier contacto con terminales, contactos o cables de alto voltaje resultará en choque eléctrico extremadamente peligroso y posiblemente MORTAL. NO TRABAJE EN EL INTERRUPTOR DE TRANSFERENCIA HASTA QUE TODOS LAS SUMINISTROS DE ALIMENTACIÓN AL INTERRUPTOR HAYAN SIDO EFECTIVAMENTE COLOCADOS EN OFF.

• La instalación, operación y servicio de este equipo deben ser realizados por personal competente y calificado. Observe estrictamente los códigos eléctrico y de construcción locales, estatales y nacionales. Al usar este equipo, cumpla con la reglamentación del Código Eléctrico Nacional de EE. UU. (NEC) y la norma CSA; C22.1 El Código Eléctrico Canadiense y la Administración de Seguridad y Salud Ocupacional (OSHA) han establecido:

• Nunca maneje ningún tipo de dispositivo eléctrico mientras esté parado sobre agua, esté descalzo o cuando tenga las manos o los pies mojados. PUEDE PRODUCIRSE UN CHOQUE ELÉCTRICO PELIGROSO.
• Quítese todas las alhajas (como anillos, relojes, brazaletes, etc.) antes de trabajar en este equipo.
• Si se debe realizar trabajo en este equipo mientras esté parado sobre metal o concreto, coloque alfombras aislantes sobre una plataforma de madera seca. Trabaje en este equipo solo mientras esté parado sobre esas alfombras aislantes.
• Nunca trabaje en este equipo mientras esté fatigado física o mentalmente.
• Mantenga la puerta del gabinete del interruptor de transferencia cerrada y empernada en todo momento. Solo debe permitirse el acceso al interior del interruptor a personal calificado.
• En caso de un accidente causado por choque eléctrico, apague de inmediato la fuente de alimentación eléctrica. Si esto no es posible, intente liberar a la víctima del conductor alimentado pero EVITE EL CONTACTO DIRECTO CON LA VÍCTIMA. Use un implemento no conductor, como una cuerda o tabla seca, para liberar a la víctima del conductor alimentado. Si la víctima está inconsciente, aplique primeros auxilios y obtenga ayuda médica de inmediato.
• Al instalar un interruptor de transferencia automático en un conjunto de generador de reserva, el motor del generador puede efectuar giro de arranque y arrancar en cualquier momento sin aviso. Para evitar posibles lesiones que puedan ser causadas por tales arranques, el sistema de arranque automático del sistema debe ser deshabilitado antes de trabajar en o alrededor del generador o interruptor de transferencia. Luego coloque el rótulo "NO ACCIONAR" en el interruptor de transferencia y en el generador. Retire el cable negativo (Neg) o (-) de la batería.

Para servicio autorizado, consulte con el número de ubicación de concesionarios que se encuentra dentro del manual del propietario del generador.

1.1 INTRODUCCIÓN

Este manual ha sido preparado especialmente con el propósito de familiarizar al personal con el diseño, aplicación, instalación, operación y servicio del equipo que aplique. Lea el manual cuidadosamente para cumplir con todas las instrucciones. Esto ayudará a evitar accidentes o daños al equipamiento que pueden de otra forma ser causados por falta de atención, aplicación incorrecta, o procedimientos incorrectos.

Se han hecho todos los esfuerzos posibles para asegurar que los contenidos de este manual sean precisos y estén actualizados. Sin embargo, el fabricante se reserva el derecho de cambiar, alterar o de alguna otra manera mejorar el producto en cualquier momento sin aviso previo.

1.2 DESCRIPCIÓN DEL EQUIPO

El interruptor de transferencia automático se usa para transferir cargas eléctricas críticas de una fuente de alimentación de SERVICIO PÚBLICO (NORMAL) a una de EMERGENCIA (GENERADOR).

El interruptor de transferencia evita la realimentación eléctrica entre las fuentes de SERVICIO PÚBLICO y EMERGENCIA. Por esta razón, los códigos eléctricos requieren un interruptor de transferencia en todas las instalaciones de sistemas eléctricos de reserva.

Cuando el interruptor de transferencia está conectado al tablero de control del generador, el tablero de control monitorea constantemente el voltaje de SERVICIO PÚBLICO y controla el funcionamiento del interruptor de transferencia.

Si el voltaje de SERVICIO PÚBLICO cae por debajo de un valor predeterminado, y se mantiene en este bajo voltaje por un tiempo preestablecido el generador efectúa giro de arranque y arranca. Luego de que el generador arranque, el interruptor de transferencia transfiere los circuitos de carga al generador, el generador luego suministra a las cargas. Cuando retorna el SERVICIO PÚBLICO por arriba de un nivel preestablecido, la carga se transfiere nuevamente a SERVICIO PÚBLICO y el generador se apaga.

1.3 ETIQUETA ADHESIVA DE DATOS DEL INTERRUPTOR DE TRANSFERENCIA

Una ETIQUETA DE DATOS se encuentra permanente adherida al gabinete del interruptor. Use este interruptor de transferencia solo con los límites específicos mostrados en la ETIQUETA DE DATOS y en otras etiquetas y etiquetas adhesivas que puedan estar adheridas al interruptor. Esto evitará daños al equipo y a la propiedad.

Al solicitar información o pedir piezas para este equipo, asegúrese de incluir toda la información de la ETIQUETA DE DATOS.

Registre los números de modelo y de serie en el espacio provisto debajo para consultas futuras.

NÚM. MODELO

NÚM. SERIE

1.4 GABINETE DEL INTERRUPTOR DE TRANSFERENCIA

El gabinete estándar del interruptor de transferencia es del tipo UL 3R de la Asociación Nacional de Manufacturas Eléctricas (NEMA) de EE. UU. Los gabinetes de tipo UL y NEMA 3R proveen principalmente un grado de protección contra lluvia y nevisca; no se daña por la formación de hielo en el gabinete.

1.5 USO SEGURO DEL INTERRUPTOR DE TRANSFERENCIA

Antes de instalar, operar o dar servicio a este equipo, lea las REGLAS DE SEGURIDAD (dentro de la cubierta delantera) cuidadosamente. Cumpla estrictamente con todas las REGLAS DE SEGURIDAD para evitar accidentes y/o daños al equipo. El fabricante recomienda que se haga una copia de las REGLAS DE SEGURIDAD y se la fije cerca del interruptor de transferencia. También, asegúrese de leer todas las instrucciones e información que se encuentra en los rótulos, etiquetas y etiquetas adhesivas adheridos al equipo.

Las siguientes son dos publicaciones que esbozan el uso seguro de los interruptores de transferencia:

• NFPA 70; Código Eléctrico Nacional de EE. UU.
- UL 1008, NORMA PARA INTERRUPTORES DE TRANSFERENCIA DE SEGURIDAD-AUTOMÁTICOS

NOTA:

Es esencial usar la última versión de cualquier norma para asegurar tener información correcta y actualizada.

2.1 INTRODUCCIÓN A LA INSTALACIÓN

Este equipo ha sido cableado y probado en la fábrica. La instalación del interruptor incluye los siguientes procedimientos:

• Montaje del gabinete.
• Conexión de los conductores de la fuente de alimentación de servicio público y del generador.
• Conexión a los conductores de carga.
• Conexión de cualquier contacto auxiliar (de ser necesario)
• Instalación/conexión de todas las opciones y accesorios.
• Prueba de las funciones.

2.2 DESEMBALAJE

Desembale cuidadosamente el interruptor de transferencia. Inspeccione de cerca en busca de cualquier daño que pueda haber ocurrido durante el envío. El comprador debe informar por escrito al transportista cualquier reclamo por pérdidas o daños ocurridos durante el tránsito.

Compruebe que todo el material de embalaje sea retirado completamente del interruptor previo a la instalación.

2.3 MONTAJE

Las dimensiones de montaje para el gabinete del interruptor de transferencia están en este manual. Los gabinetes normalmente se montan en la pared. Vea "Dimensiones de montaje" en la página 8.

APRECAUCIÓN!

Manipule los interruptores de transferencia cuidadosamente al instalarlos. No deje caer el interruptor. Proteja el interruptor contra los impactos en todo momento, y contra partículas de construcción o virutas de metal. Nunca instale un interruptor de transferencia que haya sido dañado.

Instale el interruptor de transferencia tan cerca como sea posible de las cargas eléctricas que se conectarán a él. Monte el interruptor verticalmente en una estructura de soporte rígida. Para evitar distorsión del interruptor, nivele todos los puntos de montaje. Si es necesario, use arandelas detrás de los agujeros de montaje para nivelar la unidad.

2.4 CONEXIÓN DE LA FUENTE DE ALIMENTACIÓN Y LAS LÍNEAS DE CARGA

▲ PELIGRO!

Asegúrese de colocar en OFF ambas fuentes de alimentación de SERVICIO PÚBLICO (NORMAL) y de EMERGENCIA (RESERVA) antes de intentar conectar la fuente de alimentación y las líneas de carga al interruptor de transferencia. Los voltajes de alimentación son extremadamente altos y peligrosos. El contacto con dichas líneas de alimentación de alto voltaje causa choques eléctricos extremadamente peligrosos y posiblemente mortales.

Se proveen diagramas de cableado y diagramas esquemáticos eléctricos en este manual. Las conexiones de la fuente de alimentación y la carga se hacen en un mecanismo de transferencia, dentro del gabinete del interruptor.

2.4.1 MECANISMO DE 3 POLOS

Estos interruptores (Figura 2.1) se usan con un sistema de tres fases, donde la línea NEUTRA de tres fases será conectada a un terminal NEUTRO y no se conectará al interruptor.

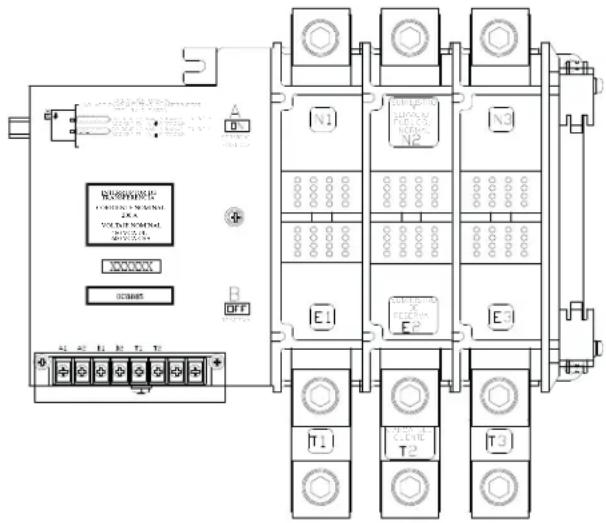

Figura 2.1 - Mecanismo típico de transferencia de 3 polos (se muestra el de 200 A)

Los terminales sin soldadura, de rosca son estándar.

El intervalo de tamaño de conductor es el siguiente:

Los tamaños de los conductores deben ser adecuados para soportar la corriente máxima a la que serán sujetos; basado en la columna de 75°C de las tablas, cuadros, etc. usados para dimensionar los conductores. La instalación debe cumplir estrictamente todos los códigos, normas y reglamentos aplicables.

Antes de conectar cables del cableado a los terminales, quite todo óxido superficial de los extremos del cable con un cepillo de alambre. Todos los cables de alimentación deben ingresar al interruptor cerca de los terminales del mecanismo de transferencia. Si se usan conductores de ALUMINIO, aplique inhibidor de corrosión a los conductores. Ajuste los terminales a los valores de par de apriete como se indica en la etiqueta adhesiva ubicada en el interior de la puerta. Luego de ajustar los terminales, limpie cuidadosamente cualquier excedente de inhibidor de corrosión.

Todos los cables de alimentación deben ingresar al interruptor cerca de los terminales del mecanismo de transferencia.

Funcionamiento

PRECAUCIÓN!

Use una llave dinamométrica para ajustar los conductores, asegurándose de no sobreapretar, o puede producirse daño a la base del interruptor. Si están muy sueltos, la conexión estará muy floja, causando calor en exceso que podría dañar la base del interruptor.

Conecte los conductores de carga de la fuente de alimentación a los terminales marcados del mecanismo de transferencia como sigue

1. Conecte los cables de la fuente de alimentación de SERVICIO PÚBLICO (NORMAL) a los terminales N1, N2, N3 del interruptor.
2. Conecte los cables de la fuente de alimentación de EMERGENCIA (RESERVA) a los terminales E1, E2, E3 del interruptor.
3. Conecte los conductores de CARGA del cliente a los terminales T1, T2, T3 del interruptor.
4. Conecte los conductores neutros de SERVICIO PÚBLICO, EMERGENCIA y CARGA del cliente al bloque neutro.

Los conductores deben estar correctamente apoyados, deben tener propiedades de aislamiento aprobadas, deben estar protegidos por un conducto aprobado y deben ser del calibre de acuerdo a los códigos correspondientes.

Asegúrese de mantener una separación eléctrica correcta entre las partes de metal vivas y el metal conectado a tierra. Permita al menos 1/2 in para circuitos de 100-400 A.

2.5 CONEXIÓN DE LOS CABLES DEL CIRCUITO DE ARRANQUE

Las interconexiones del sistema de control consisten en SERVICIO PÚBLICO 1 y 2, y los conductores 23 y 194. Los cables de interconexión del sistema de control deben tenderse en un conducto que esté separado del cable de alimentación de CA. Los calibres de cable recomendados dependen de la longitud del cable, como se recomienda a continuación:

Si se desea, hay contactos auxiliares en el interruptor de transferencia para accionar los accesorios del cliente, luces de aviso remotas, o dispositivos anunciadores remotos. Se debe conectar una fuente de alimentación apropiada al terminal COMÚN (C). Vea la Figura 2.2.

El funcionamiento de los contactos se muestra en la siguiente tabla:

	Posición del interruptor
	Servicio público	Reserva
Común a normalmente abierto Abierto Cerrado
Común a normalmente cerrado	Cerrado	Abierto

NOTA:

Los contactos auxiliares tienen capacidades nominales de 10 A con 125 o 250 VCA. NO EXCEDA EL VOLTAJE Y CORRIENTE NOMINALES DE LOS CONTACTOS.

Figura 2.2 - Contactos auxiliares

Vistas laterales mostradas en la posición de servicio público

3.1 PRUEBAS Y AJUSTES DE FUNCIONAMIENTO

Luego de la instalación e interconexión del interruptor de transferencia, inspeccione la instalación completa cuidadosamente. Debe ser inspeccionada por un electricista competente y calificado. La instalación debe cumplir completamente todos los códigos, normas y reglamentos correspondientes. Cuando se encuentre absolutamente seguro de que la instalación es apropiada y correcta, realice las pruebas de funcionamiento del sistema.

▲PRECAUCIÓN!

Realice las pruebas de funcionamiento en el orden exacto en que se presentan en este manual o se puede producir daño al interruptor.

IMPORTANTE: Antes de continuar con las pruebas de funcionamiento, lea y asegúrese de entender todas las instrucciones e información de esta sección. También lea la información e instrucciones de las etiquetas y etiquetas adhesivas fijadas al interruptor. Tome nota de todas las opciones o accesorios que pudieran ser instalados y revise su funcionamiento.

3.2 OPERACIÓN MANUAL

▲ PELIGRO!

NO transfiera manualmente bajo carga. Desconecte el interruptor de transferencia de todas las fuentes de alimentación mediante medios aprobados, tal como un disyuntor principal.

Junto con el interruptor de transferencia se envía una MANIJA manual. La operación manual debe ser comprobada ANTES de que el interruptor de transferencia sea accionado eléctricamente. Para comprobar la operación manual, proceda como sigue:

1. Mueva el conmutador AUTO/OFF/MANUAL del generador a OFF.
2. Conecte en OFF ambas fuentes de alimentación de SERVICIO PÚBLICO y de EMERGENCIA al interruptor de transferencia, con cualquier medio provisto (tal como los disyuntores de la línea principal).

3. Tome nota de la posición de los contactos principales del mecanismo de transferencia observando las ventanas de indicación "A" y "B" de la Figura 3.1 como sigue:

4. Ventana "A" ON, Ventana "B" OFF - Los terminales de CARGA (T1, T2, T3) están conectados a los terminales de servicio público (N1, N2, N3).

5. Ventana "A" OFF, Ventana "B" ON - Los terminales de CARGA (T1, T2, T3) están conectados a los terminales de emergencia (E1, E2, E3).

PRECAUCIÓN!

No utilice fuerza excesiva al operar el interruptor de transferencia manualmente o se puede dañar la manija manual.

3.2.1 CIERRE DEL LADO DE FUENTE NORMAL

Antes de continuar, verifique la posición del interruptor observando la ventana "A" de la Figura 3.1. Si la ventana "A" indica "ON", los contactos están cerrados en la posición normal, no se requiere ninguna acción adicional. Si indica "OFF", continúe con el paso 1.

Paso 1: Con la manija unida al eje de accionamiento, mueva la manija en la dirección de la flecha de la tapa del interruptor hasta que se detenga - NO LA FUERCE. Suelte la manija lentamente para permitir que el resorte en la caja del interruptor se relaje. ON aparece ahora en la ventana "A" y "OFF" aparece en la ventana "B".

Figura 3.1 - Accionamiento del interruptor de transferencia

PELIGRO: no transfiera manualmente bajo carga. Desconecte el interruptor de transferencia de todas las fuentes de alimentación mediante medios aprobados, tal como un disyuntor principal.

NOTA: Devuelva la manija a la posición de almacenamiento en el gabinete al terminar con la transferencia manual

Funcionamiento

3.2.2 CIERRE DEL LADO DE FUENTE DE EMERGENCIA

Antes de continuar, verifique la posición del interruptor observando la ventana "B" de la Figura 3.1. Si ahora "B" indica "ON", los contactos están cerrados en la posición de EMERGENCIA (RESERVA). No se requiere ninguna acción adicional. Si indica "OFF", continúe con el paso 1.

Paso 1: Con la manija unida al eje de accionamiento, mueva la manija en la dirección de la flecha de la tapa del interruptor hasta que se detenga - NO LA FUERCE. Suelte la manija lentamente para permitir que el resorte en la caja del interruptor se relaje. OFF aparece ahora en la ventana "A" y "ON" aparece en la ventana "B".

3.2.3 REGRESO AL LADO DE FUENTE NORMAL

Accione manualmente el interruptor para devolver la ventana "A" a la posición "ON".

3.3 COMPROBACIONES DE VOLTAJE

3.3.1 COMPROBACIONES DE VOLTAJE DEL SERVICIO PÚBLICO

1. Coloque en ON el suministro de alimentación de SERVICIO PÚBLICO al interruptor de transferencia, usando cualquiera de los medios proporcionados (como el disyuntor de la línea principal de SERVICIO PÚBLICO).

▲ PELIGRO!

PROCEDA CON PRECAUCIÓN. EL INTERRUPTOR DE TRANSFERENCIA ESTÁ AHORA ELÉCTRICAMENTE VIVO. EL CONTACTO CON TERMINALES VIVOS RESULTA EN CHOQUES ELÉCTRICOS EXTREMADAMENTE PELIGROSOS Y POSIBLEMENTE MORTALES.

1. Con un voltímetro de CA preciso, compruebe si el voltaje es correcto.

Mida entre los terminales del ATS (interruptor de transferencia automático) N1 con N2, N2 con N3, y N1 con N3.

Mida entre los terminales del ATS N1 con NEUTRO, N2 con NEUTRO, y N3 con NEUTRO.

1. Ubique el relé monitor de alimentación de 3 fases. Verifique lo siguiente:

Sistema de 208 VCA - LED verde y ON

Sistema de 480 VCA - LED - Indicador NORM (verde - ON)

La configuración de fábrica es de 80% del voltaje nominal (sistemas de 208 VCA = caída a 166 VCA)

(Sistemas de 480 VCA = Caída a 384 VCA)

1. Si el LED indicador no está ENCENDIDO, entonces será necesario ajustar la configuración del relé monitor de alimentación. Gire el potenciómetro de ajuste en dirección contrahoraria hasta que el LED se ENCIENDA. En este punto el relé monitor de alimentación de 3 fases está en la posición más sensible a las condiciones irregulares de la línea de alimentación.

NOTA:

Si el monitor de alimentación no funciona correctamente, compruebe que todos los tres voltajes estén presentes, y sean del nivel de voltaje y secuencia de fase correctos. Para cambiar la secuencia de fase, coloque en OFF la alimentación de servicio público e intercambie 2 de las fases de alimentación de servicio público.

▲ PELIGRO!

NO COLOCAR EN OFF LA ALIMENTACIÓN DE SERVICIO PÚBLICO ANTES DE REALIZAR TRABAJOS EN LAS CONEXIONES DE SERVICIO PÚBLICO DEL ATS PUEDE RESULTAR EN CHOQUE ELÉCTRICO EXTREMADAMENTE PELIGROSO Y POSIBLEMENTE MORTAL.

1. Cuando tenga la certeza de que el voltaje de suministro del SERVICIO PÚBLICO es correcto y compatible con los valores nominales del interruptor de transferencia, coloque en OFF la alimentación de SERVICIO PÚBLICO al interruptor de transferencia.

3.3.2 COMPROBACIONES DE VOLTAJE DEL GENERADOR

1. En el tablero del generador coloque el interruptor AUTO/OFF/MANUAL en posición MANUAL. El generador debe efectuar giro de arranque y arrancar.
2. Deje que el generador se estabilice y caliente sin carga durante cinco minutos como mínimo.
3. Coloque el disyuntor principal del generador (CB1) en su posición ON o CLOSED (Cerrado).

▲ PELIGRO!

PROCEDA CON PRECAUCIÓN. EL VOLTAJE DE SALIDA DEL GENERADOR ESTA SIENDO ENTREGADO A HORA A LOS TERMINALES DEL INTERRUPTOR DE TRANSFERENCIA. EL CONTACTO CON TERMINALES VIVOS RESULTA EN CHOQUES ELÉCTRICOS EXTREMADAMENTE PELIGROSOS Y POSIBLEMENTE MORTALES.

1. Con un voltímetro y un frecuencímetro de CA precisos, compruebe la frecuencia y voltaje sin carga.

Mida entre los terminales del ATS E1 con E2, E2 con E3, y E1 con E3.

Mida entre los terminales del ATS E1 con NEUTRO, E2 con NEUTRO, y E3 con NEUTRO.

a. Frecuencia....60-62 Hz
b. Terminales E1-E2, E2-E3, E1-E3 208-212 VCA o

470-485 VCA

c. Terminales E1-N, E2-N, E3-N 120-122 VCA o

272-282 VCA

También será necesario verificar que la secuencia de fases del servicio público coincida con la secuencia de fases del generador. Esto puede ser hecho usando un indicador de secuencia de fase.

PRECAUCIÓN!

No hacer esto puede provocar daños en ciertos equipos giratorios.

1. Cuando tenga la certeza de que el voltaje de suministro del SERVICIO PÚBLICO es correcto y compatible con los valores nominales del interruptor de transferencia, coloque en OFF la alimentación de SERVICIO PÚBLICO al interruptor de transferencia.
2. Coloque el disyuntor principal del generador (CB1) en su posición OFF o OPEN (Abierto).
3. Coloque el conmutador AUTO/OFF/MANUAL en la posición OFF para apagar el generador.

NOTA:

NO continúe hasta que el voltaje de salida y frecuencia de CA sean correctos y dentro de los límites establecidos. Si el voltaje sin carga es correcto, pero la frecuencia sin carga no, la velocidad regulada por el motor probablemente requiera ajuste. Si la frecuencia sin carga es correcta pero el voltaje no, el regulador de voltaje puede requerir ajuste.

3.4 PRUEBAS DEL GENERADOR BAJO CARGA

1. Coloque el disyuntor principal del generador en su posición OFF u OPEN (Abierto).
2. Accione manualmente los contactos principales del interruptor de transferencia a su posición de EMERGENCIA (RESERVA). Consulte "Operación manual".
3. Para arrancar el generador, coloque el conmutador AUTO/OFF/MANUAL en MANUAL. Cuando el motor arranque, déjelo estabilizarse durante unos pocos minutos.

4. Coloque el disyuntor principal del generador en su posición ON o CLOSED (Cerrado). El generador ahora alimenta todos los circuitos de CARGA. Compruebe el funcionamiento del generado bajo carga como sigue:

5. CONECTE las cargas eléctricas a la potencia/amperaje nominal máximo del generador. NO SOBRECARGUE.

6. Con la carga nominal máxima aplicada, compruebe el voltaje y la frecuencia entre los terminales E1 y E2 del interruptor de transferencia. El voltaje debe ser mayor que 200 V (sistema de 208 VCA), 230 V (sistema de 240 VCA), o 460 (sistema de 480 VCA); la frecuencia debe ser mayor que 59 Hz.

7. Deje que el generador funcione bajo carga nominal durante 30 minutos como mínimo. Con la unidad en funcionamiento, escuche en búsqueda de ruidos inusuales, vibraciones, sobrecalentamiento, etc., que puedan indicar un problema.

8. Cuando se complete la comprobación bajo carga, coloque el disyuntor principal del generador en la posición OFF u OPEN (abierto).

9. Deje que el generador funcione sin carga durante varios minutos. Luego, apague colocando el conmutador AUTO/OFF/MANUAL en su posición OFF.
10. Mueva los contactos principales del interruptor de vuelta a la posición de SERVICIO PÚBLICO. Por ejemplo, carga conectada a la fuente de alimentación de servicio público. Consulte "Operación manual". La manija y la palanca de operación del interruptor de transferencia deben estar en la posición inferior.
11. Conecte el suministro de alimentación de servicio público al interruptor de transferencia, con cualquiera de los medios proporcionados (como un disyuntor de línea principal de servicio público). La fuente de alimentación de servicio público ahora alimenta a las cargas.
12. Coloque el conmutador AUTO/OFF/MANUAL del generador en su posición AUTO (Automático). El sistema esta ahora listo para funcionamiento completamente automático.

Notas

GARANTÍA LIMITADA DE "CINCO AÑOS" DE GENERAC POWER SYSTEMS PARA LOS "SISTEMAS DE INTERRUPTOR DE TRANSFERENCIA DE EMERGENCIA ESTACIONARIOS"

Durante un período de cinco (5) años desde la fecha de activación exitosa de la unidad (limitada a un mil horas para las unidades en los mercados internacionales), Generac Power Systems, Inc. (Generac) garantiza que su de interruptor de transferencia estará libre de defectos de material y mano de obra para los ítems y el período indicados a continuación. Generac, a su discreción, reparará o sustituirá cualquier pieza que, por medio del examen, inspección y prueba efectuados por Generac o un concesionario de servicio autorizado o certificado de Generac, se determine que es defectuosa. Todo equipo que el comprador o propietario reclame como defectuoso debe ser examinado por el concesionario de servicio autorizado o certificado de Generac más cercano. Esta garantía se aplica solamente a los interruptores de transferencia de Generac usados en aplicaciones “de reserva” tal como Generac ha definido de reserva. Se recomienda encarecidamente el mantenimiento programado como se indica en el manual del propietario del generador. Este mantenimiento preventivo debe ser llevado a cabo por un concesionario de servicio autorizado o certificado de Generac. Esto verificará que el mantenimiento se ha efectuado en la unidad durante todo el período de garantía.

PROGRAMA DE GARANTÍA

ESTADOS UNIDOS Y CANADÁ

AÑOS UNO Y DOS - Cobertura completa limitada sobre el millaje, mano de obra y piezas que se indican.

AÑOS TRES A CINCO - Cobertura completa limitada sobre las piezas que se indican.

INTERNACIONAL

Limitada a 1000 horas para las unidades en los mercados internacionales.

- Las garantías ampliadas no están disponibles para las unidades vendidas a los mercados internacionales.

DIRECTRICES:

1. Las asignaciones para viaje están limitadas a 100 millas como máximo y tres (3) horas como máximo por ocurrencia (lo que sea menor), viaje de ida y vuelta, desde el concesionario de servicio autorizado o certificado de Geneac más cercano. Todo gasto de viaje adicional no será cubierto por Generac.
2. La garantía comienza con la activación exitosa de la unidad.
3. La unidad debe estar registrada y la prueba de compra y mantenimiento debe estar disponible.
4. La garantía es transferible entre propietarios del sitio de instalación original.
5. La garantía corresponde solamente a las unidades conectadas y montadas en forma permanente.
6. Cualquiera y todas las reparaciones y/o preocupaciones por garantía deben ser efectuadas y/o dirigidas por un concesionario de servicio autorizado o certificado de Generac, o una sucursal de este. Las reparaciones o los diagnósticos efectuados por personas diferentes de los concesionarios de servicio autorizados o certificados de Generac, no autorizados por escrito por Generac, no serán cubiertos.
7. Los gabinetes de acero están garantizados contra corrosión solamente durante el primer año de propiedad. El daño causado después de la recepción es responsabilidad del comprador y no está cubierto por esta garantía. Las muescas, raspaduras, abolladuras o rayaduras de gabinete pintado deben ser reparadas sin demora por el propietario.
8. Todas las asignaciones para gastos por garantía están sujetas a las condiciones definidas en el Manual de política de mantenimiento general de Generac.

ESTA GARANTÍA NO SE APLICA A LO SIGUIENTE:

1. Toda unidad fabricada/construida antes de las unidades modelo 2013.
2. Los generadores de Generac que usen piezas de repuesto que no son de Generac.
3. Costes de mantenimiento normal.
4. Las unidades vendidas, calificadas para o usadas en aplicaciones de "Alimentación eléctrica principal", "Montada en remolque" o "Unidad en alquiler" tal como Generac ha definido como Alimentación principal, Montada en remolque o Unidad en alquiler. Comuníquese con un distribuidor de Generac para conocer las definiciones correspondientes a Alimentación eléctrica principal, Montada en remolque o Unidad en alquiler.
5. Daño al interruptor de transferencia causado por la instalación incorrecta o los costes necesarios para corregir la instalación.
6. Unidades usadas para alimentación eléctrica principal en lugar de la alimentación de servicio público existente (donde exista el servicio público) o en lugar de la alimentación de servicio público donde no existe normalmente.
7. Conexiones de combustible diferentes a los sistemas convencionales de gas natural suministrado por la compañía de servicio público o los sistemas convencionales de extracción de vapor de LP.
8. Todo fallo causado por combustibles, aceites, refrigerantes y anticongelantes contaminados o la falta de combustibles, aceites o refrigerantes y anticongelantes apropiados.
9. Gabinetes de acero que se están corroyendo debido a la instalación incorrecta, ubicación en un entorno agresivo o salino o rayado, donde esté comprometida la integridad de la pintura aplicada.
10. Fallos debidos, pero no limitados a: desgaste y daños normales, accidente, uso indebido, abuso, negligencia o instalación incorrecta. Esta garantía no cubre las reparaciones cuando el uso normal ha agotado la vida útil de una pieza.
11. Los fallos causados por una causa externa o fuerza mayor, tal como colisión, robo, vandalismo, disturbios o guerras, holocausto nuclear, incendio, congelación, rayos, terremoto, tormenta de viento, granizo, erupción volcánica, agua o inundación, tornado o huracán.
12. Daños relacionados con plagas de roedores y/o insectos.
13. Los productos que sean modificados o alterados en forma no autorizada por Generac por escrito.
14. Las tarifas de mano de obra cubiertas por la garantía se basan en horas de trabajo normales. Los costes de horas extra, feriados y mano de obra de emergencia por reparaciones fuera del horario de trabajo normal serán responsabilidad del cliente.

Garantía

1. Todos los daños accesorios, emergentes o indirectos causados por defectos en los materiales o mano de obra o toda demora en la reparación o sustitución de la(s) pieza(s) defectuosa(s).
2. Fallos debido a la aplicación incorrecta.
3. Gastos de teléfono, teléfono celular, facsimil, acceso a Internet o cualquier otro gasto de comunicaciones.
4. Gastos de estadía o viaje de la(s) persona(s) que efectúe(n) el servicio, excepto como se incluya específicamente dentro de los términos del período de garantía de una unidad específica.
5. Gastos relacionados con "instrucción del cliente" o resolución de problemas cuando no se encuentren defectos de fabricación.
6. Equipos arrendados usados mientras se llevan a cabo reparaciones de garantía y/o costes de flete nocturno para pieza(s) de repuesto.
7. Costes incurridos para los equipos usados para retirar y/o reinstalar del generador, (es decir: grúas, malacates, elevadores, etc.).
8. Aviones, transbordadores, ferrocarril, autobuses, helicópteros, motocicletas para nieve, camiones para nieve, vehículos fuera de ruta o cualquier otro modo de transporte considerado anormal.

ESTA GARANTÍA SUSTITUYE CUALQUIER OTRA GARANTÍA, EXPRESA O IMPLÍCITA. ESPECÍFICAMENTE, GENERAC NO EXTIENDE NINGUNA OTRA GARANTÍA ACERCA DE LA COMERCIALIZACIÓN O APTITUD PARA UN PROPÓSITO EN PARTICULAR. La duración de todas las garantías implícitas permitidas por la ley, estará limitada a las condiciones de la garantía expresa estipulada en la presente. Algunos estados no permiten limitaciones de la duración de una garantía implícita; por lo tanto, la limitación precedente puede no aplicarse a usted. LA ÚNICA RESPONSABILIDAD DE GENERAC SERÁ REPARAR O SUSTITUIR LA(S) PIEZA(S) COMO SE ESTIPULA PRECEDENTEMENTE. GENERAC NO SERÁ RESPONSABLE EN NINGÚN CASO POR NINGÚN DAÑO ACCESORIO O EMERGENTE, AUN CUANDO TAL DAÑO SEA RESULTADO DIRECTO DE LA NEGLIGENCIA DE GENERAC. Algunos estados no permiten la exclusión o limitación de daños accesorios o emergentes, de manera que las limitaciones precedentes pueden no aplicarse a usted. Esta garantía le otorga derechos legales específicos. Usted también tiene otros derechos que varían en diferentes estados.

SOLO PARA AUSTRALIA: Nuestros productos se entregan con garantías que no pueden ser excluidas según la Australian Consumer Law (Ley australiana de consumidores). Usted tiene derecho a sustitución o reembolso por un fallo mayor y a compensación por cualquier otra pérdida o daño razonable previsible. Usted también tiene derecho a que los bienes sean reparados o sustituidos si los bienes no son de calidad aceptable y la falla no llega a ser un fallo mayor. Para consultas sobre servicio u otros productos en Australia, comuníquese con Allpower por teléfono al 1800-333-428 o visite el sitio web de Allpower en www.allpower.com.au.

SOLO PARA NUEVA ZELANDA: Nada de esta declaración de garantía excluye, restringe o modifica ninguna condición, derecho de garantía o solución que, conforme a la legislación de Nueva Zelanda (Comunidad o Estado), incluso la Fair Trading Practices Act (Ley de transacciones comerciales justas) de 1986 o la Consumer Guarantees Act (Ley de garantías de los consumidores, "CGA") de 1993, se aplique a esta garantía limitada y por lo tanto no puede ser sometida a exclusiones, restricciones o modificaciones. Nada de esta declaración tiene el propósito de tener efecto de contratar fuera de las previsiones de la CGA, excepto con el alcance permitido por la ley y estos términos se deben modificar con el alcance necesario para hacer efectiva esta intención. Si adquiere bienes de Generac Power Systems o alguno de sus revendedores y distribuidores autorizados con propósitos comerciales, entonces, conforme a la sección 43(2) de la CGA, se acuerda que no se aplican las previsiones de la CGA. Para consultas sobre servicio u otros productos en Nueva Zelanda, comuníquese con Allpower por teléfono al 09-269-1160 o visite el sitio Web de Allpower en www.allpower.com.nz.

Generac Power Systems, Inc. • P.O. Box 8 • Waukesha, WI 53187, EE. UU. • Tel.: (888) GENERAC (436-3722) • Fax: [phone]

Para ubicar el concesionario autorizado más cercano y descargar diagramas esquemáticos, despieces y listas de piezas, visite nuestro sitio web: www.generac.com.

Núm. de pieza 0K3102 Rev. B (03/13)

GROUP C

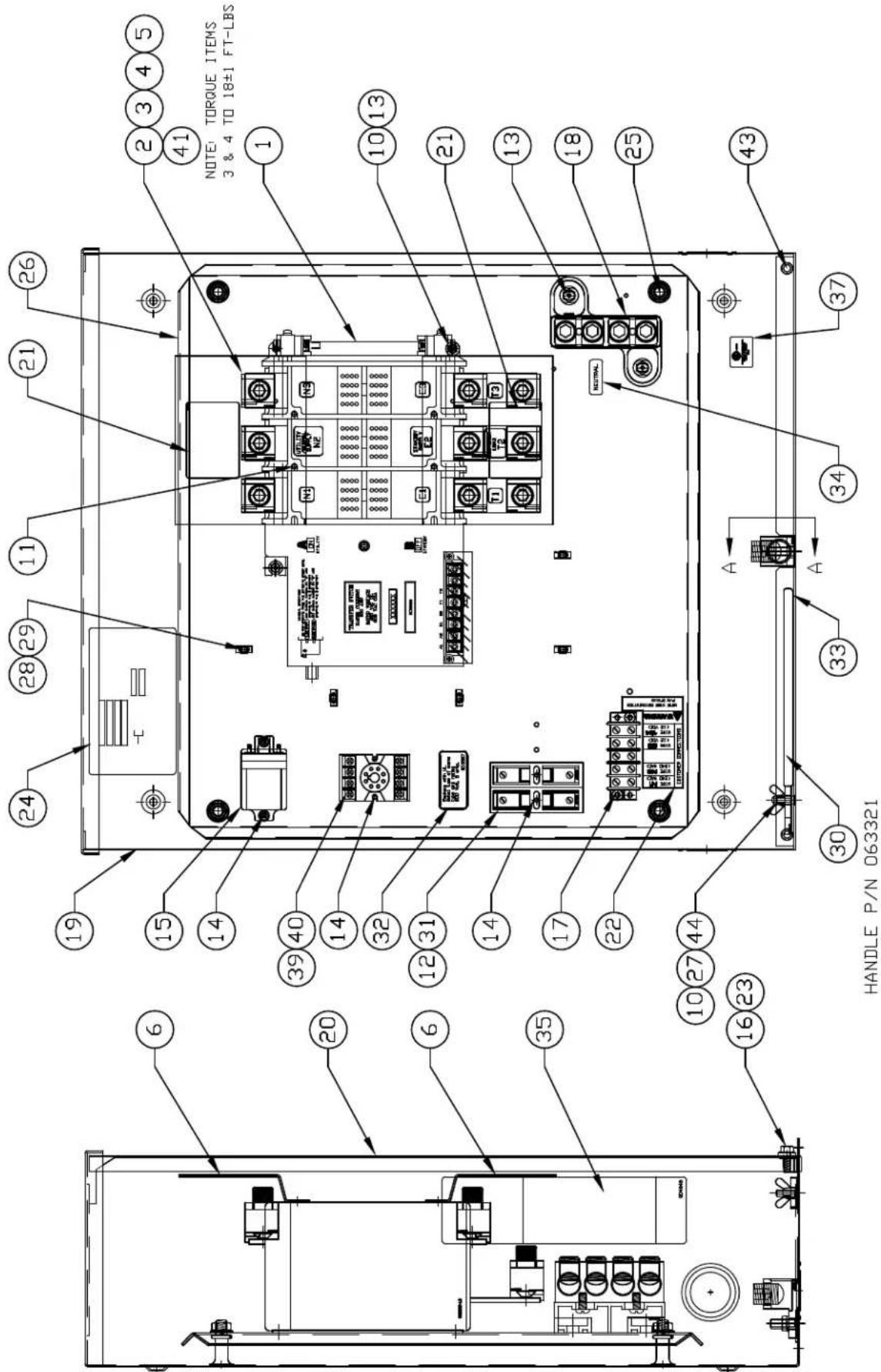

EXPLODED VIEW: ASSY TRANSFER SW 200A 600V 3P 3R DRAWING #: 0E4312A

GROUP C

EXPLODED VIEW: ASSY TRANSFER SW 200A 600V 3P 3R DRAWING #: 0E4312A

ITEM	PART #	QTY.	DESCRIPTION
1	0C8885	1	XFER SWW 200A600V3P
2	0A9949	9	LUG SLDLSS 400-#4X1/4-20 CU7AL
3	0C4896	9	SCREW FHM M8-1.25 X 20MM CR
4	067989	9	NUT LOCK FL M8-1.25 YEL CHR
5	026902	7	SCREW HHTT #&32 X 1/4 CZ
6	0C7907D	2	COVER LUG 3P 150/200AMF
7	045771	1	NUT HEX M8-1.25 G8 CLEAR ZINC
8	057329	1	LUG SLDLSS 350-#6X13/32 AL/CL
9	027482	1	WASHER SHAKEPROOF EXT 5/16 STI
10	022097	4	WASHER LOCK M6-1/4
11	0C8275	4	SCREW PPHM DSEMS M47 X 10 ZNC
(4)12	073591	2	FUSE HOLDER
13	090388	5	SCREW HHTT M6-1.0 X 12 ZINC
14	0A1495	6	SCREW HHTT M40.7 X 10 BP
(4)15	063617	1	RELAY PNL 12VDC DPDT 10A@240V/
16	08529€	2	SCREW HHC 1/4-20 X 1/2 SS
17	0A1661	2	RIVET POP .156 X .675 AI
18	0C4449A	1	ASS'Y-NTRL BL15€200A
19	0E2865	1	WELDMENT,TRANSFER SWITCH BO)
20	0D3718	1	COVER, TRANSFER SWITCH BO)
21	0C8308	2	DECAL TERMINAL SHOCK HAZARI
22	0C2262	1	DECAL TERMINAL STRIF
23	0F6165	2	WASHER M6 NYLON
24	PER MODEL	1	DECAL DATA XFER SW
25	064101	4	NUT LOCK FL 3/8-16
26	0E2866	1	SUBPLT 200A TS 3R
27	087680	1	NUT WING M6-1.0
28	063378	5	HOLDER CABLE TIE
29	064761	5	TIE WRAP UL 5.6 X .10 NATI
30	063321	1	HANDLE XFER SWITCH +400A
31	073590A	2	FUSE 5A X BUSS
32	0D3587	1	DECAL, FUSE REPLACEMENT
33	067210A	1	DECAL GROUND LUC
34	0A9457	1	DECAL NEUTRAL
35	0D4545	1	DECAL, MANUAL OPERATION
(1)36	0E4307	1	DECAL,TEST SEQUENCE 2P TS 3F
37	081221	1	DECAL-UL LIST HSB
38	022129	1	WASHER LOCK M8-5/16
39	06330€	1	3-PHASE POWER MONITF
(4)40	066972	1	SOCKET RELAY OCTAL 8P 300V-10A
(2)41	0E4358	2	DECAL,LUG TORQUE INFC
(3)42	PER MODEL	1	DECAL TRANSFER SWITCH RT:
43	058000E	2	NUT TRIC 1/4-20 X .525
44	022473	1	WASHER FLAT 1/4M6 ZINC

(1) CENTER DECAL ON INSIDE OF THE COVER (ITEM #20)

(2) INSTALL ACROSS E & N TERMINAL:

(3) INSTALL ON FRONT OF THE COVER (ITEM #20)

(4) ST RUCTURED IN HARNESS (P/N 0F6796

ITEM	PART #	QTY.	DESCRIPTION
1	0C8885	1 XFER SW-W 200A600V3P
2	0A9949	9 LUG SLDLSS 400-#4X1/4-20 CU7AL
3	0C4896	9 SCREW FHM M8-1.25 X 20MM CR
4	067989	9 NUT LOCK FL M8-1.25 YEL CHR
5	026902	7 SCREW HHTT #8-32 X 1/4 CZ
6	0C7907D	2 COVER LUG 3P 150/200AMP
7	045771	1 NUT HEX M8-1.25 G8 CLEAR ZINC
8	057329	1 LUG SLDLSS 350-#6X13/32 AL/CU
9	027482	1 WASHER SHAKEPROOF EXT 5/16 STL
10	022097	3 WASHER LOCK M6-1/4
11	0C8275	4 SCREW PPHM DSEMS M4-7 X 10 ZNC
(4)	12 073591	2 FUSE HOLDER
13	090388	5 SCREW HHTT M6-1.0 X 12 ZINC
14	0A1495	6 SCREW HHTT M4-0.7 X 10 BP
(4)	15 063617	1 RELAY PNL 12VDC DPDT 10A@240VA
16	085296	2 SCREW HHC 1/4-20 X 1/2 SS
17	0A1661	2 RIVET POP .156 X .675 AL
18	0C4449A	1 ASS'Y-NTRL BL150-200A
19	0E2865	1 WELDMENT,TRANSFER SWITCH BOX
20	0D3718	1 COVER, TRANSFER SWITCH BOX
21	0C8308	2 DECAL TERMINAL SHOCK HAZARD
22	0C2262	1 DECAL TERMINAL STRIP
23	0F6165	2 WASHER M6 NYLON
24	PER MODEL	1 DECAL DATA XFER SW
25	064101	4 NUT LOCK FL 3/8-16
26	0E2866	1 SUBPLT 200A TS 3R
27	087680	1 NUT WING M6-1.0
28	063378	5 HOLDER CABLE TIE
29	064761	5 TIE WRAP UL 5.6 X .10 NATL
30	063321	1 HANDLE XFER SWITCH 1-400A
31	073590A	2 FUSE 5A X BUSS
32	0D3587	1 DECAL, FUSE REPLACEMENT
33	067210A	1 DECAL GROUND LUG
34	0A9457	1 DECAL NEUTRAL
35	0D4545	1 DECAL, MANUAL OPERATION
(1)	36 0E4307	1 DECAL,TEST SEQUENCE 2P TS 3R
37	081221	1 DECAL-UL LIST HSB
38	022129	1 WASHER LOCK M8-5/16
39	063306	1 3-PHASE POWER MONITR
(4)	40 066972	1 SOCKET RELAY OCTAL 8P 300V-10A
(2)	41 0E4358	2 DECAL,LUG TORQUE INFO
(3)	42 0F6521	1 DECAL TRANSFER SWITCH RTS
43	058000E	2 NUT TRIC 1/4-20 X .525
			(1) CENTER DECAL ON INSIDE OF THE COVER (ITEM #20)(2) INSTALL ACROSS E & N TERMINALS(3) INSTALL ON FRONT OF THE COVER (ITEM #20)(4) STRUCTURED IN HARNESS (P/N 0F6796)

LEGEND
