Tipo de producto	Lavadora independiente
Modelo	MLR 1491 W
Marca	Meireles
Clase energética	A+++ (Estimado)
Velocidad máxima de centrifugado	1400 rpm
Capacidad del tambor	9 kg
Programas de lavado	Algodón, Sintéticos, Delicados, Lavado rápido, Eco, Lana, Lavado a mano, Aclarado y centrifugado, Limpieza del tambor
Dimensiones (An x Al x Pr)	60 x 85 x 54 cm
Peso	67 kg
Alimentación eléctrica	220-240 V / 50 Hz
Potencia nominal	2200 W
Conexión de agua	Solo agua fría
Consumo de agua	Aprox. 50 L por ciclo
Nivel de ruido (Lavado/Centrifugado)	56 dB / 76 dB
Tipo de pantalla	Pantalla digital LED
Tipo de control	Electrónico con mando rotatorio y botones táctiles
Inicio diferido	Hasta 24 horas
Bloqueo infantil	Sí
Características de seguridad	Protección contra desbordamiento, detección de carga desequilibrada, bloqueo de puerta
Mantenimiento	Limpieza regular del tambor, limpieza del filtro, limpieza del cajón de detergente
Accesorios incluidos	Manguera de entrada, manguera de desagüe, manual de usuario

Preguntas frecuentes - MLR 1491 W Meireles

¿Cómo instalo la lavadora?

Retire todos los pernos de transporte y el embalaje. Conecte la manguera de entrada de agua a un grifo de agua fría y la manguera de desagüe a un desagüe adecuado. Nivele la máquina usando las patas ajustables y enchúfela a una toma de corriente con conexión a tierra. Consulte el manual para obtener pasos detallados.

¿Cuál es la capacidad máxima de carga?

La capacidad máxima de carga es de 9 kg para programas de algodón. Para otras telas, reduzca la carga según se indica en la tabla de programas para garantizar un lavado y centrifugado adecuados.

¿Cómo limpio el tambor?

Use el programa de limpieza del tambor (si está disponible) con un limpiador especial para tambor o realice un ciclo de agua caliente (90°C) con una taza de vinagre blanco. Limpie el sello de la puerta y deje la puerta abierta para que se seque.

¿Qué debo hacer si la máquina no arranca?

Verifique que la puerta esté completamente cerrada, que el suministro de agua esté abierto y que la máquina esté enchufada. Asegúrese de que el programa esté seleccionado y que se haya presionado el botón Inicio/Pausa. Si aún no arranca, revise el fusible o el disyuntor.

¿Cómo limpio el filtro?

Apague la máquina y desenchúfela. Abra la cubierta del filtro (generalmente en la parte inferior derecha), coloque una toalla y desenrosque el filtro. Retire cualquier residuo, luego vuelva a enroscarlo firmemente. Esto debe hacerse cada 2-3 meses.

La máquina vibra excesivamente. ¿Qué puedo hacer?

Asegúrese de que la máquina esté nivelada ajustando las patas. Verifique que se hayan retirado los pernos de transporte. Evite sobrecargar o cargas desequilibradas. Distribuya los artículos pesados uniformemente en el tambor.

¿Qué significa el código de error E10?

El código de error E10 indica un problema de suministro de agua. Verifique que el grifo de agua esté completamente abierto, que la manguera de entrada no esté doblada y que el filtro de la válvula de entrada esté limpio. Consulte el manual para más códigos.

¿Puedo usar lejía o suavizante?

Sí, pero úselos con moderación. Vierta la lejía en el compartimento correspondiente (marcado con un símbolo) y el suavizante en el compartimento con el símbolo de flor. No los mezcle directamente sobre la ropa.

¿Cómo activo el bloqueo infantil?

Mantenga presionado el botón de bloqueo infantil (generalmente un ícono de candado) durante 3-5 segundos hasta que aparezca el símbolo en la pantalla. Para desactivar, repita el proceso. Esto evita cambios accidentales durante un ciclo.

¿Cuál es el consumo de energía por ciclo?

El consumo de energía varía según el programa. Para un ciclo estándar de algodón a 60°C, es aproximadamente 0.9 kWh. La máquina tiene una clasificación A+++ en eficiencia energética, lo que significa bajo consumo de energía.

MANUAL DE USUARIO MLR 1491 W Meireles

Antes de poner en marcha la unidad, lea atentamente el manual y consérvelo para referencia futura.

INSTRUCCIONES DE USO

INFORMACIÓN DE SEGURIDAD

ANTES DE USAR LA LAVADORA

PRECAUCIONES Y RECOMENDACIONES

GENERALES

DESCRIPCIÓN DE LA LAVADORA

APERTURA DE EMERGENCIA DE LA

PUERTA

PREPARACIÓN DE LA COLADA

DETERGENTES Y ADITIVOS DESMONTAJE

DEL FILTRO

DESAGÜE DEL AGUA RESIDUAL CUIDADO

Y MANTENIMIENTO

GUIA DE LOCALIZACIÓN DE A VERÍAS

SERVICIO DE POSVENTA TRANSPORTE I

MANIPULACIÓN CONEXIONES ELÉCTRICAS

GUÍA DE INSTALACIÓN

INFORMACIÓN DE SEGURIDAD

1. El fabricante se reserva el derecho a realizar las modificaciones en el producto que considere necesarias o útiles sin informar de ellas en estas instrucciones de uso.
2. Antes de utilizar su lavadora, lea detenidamente estas instrucciones y consérvelas para futuras consultas. Si las pierde accidentalmente, solicite una copia electrónica o física al servicio de atención al cliente.
3. Asegúrese de que la toma tenga una conexión a tierrasegura y que la conexión a la fuente de agua sea fiable
4. Este aparato no ha sido diseñado para que lo utilicenpersonas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas, o con falta deexperiencia o conocimientos, a menos que esténsupervisados o reciban instrucciones acerca del usodel aparato por parte de una persona responsable desu seguridad.
5. Este aparato puede ser utilizado por niños mayores de 8años y por personas con capacidades físicas, sensoriales omentales reducidas o falta de experiencia y conocimientos siestán supervisados o han recibido instrucciones relativas aluso del aparato de forma segura y si comprender los riesgosasociados. Los niños no deben jugar con el aparato. Lalimpieza y el mantenimiento no deben realizarlos niños sinsupervisión.
6. Los niños deben estar supervisados para garantizar que nojueguen con el aparato
7. Si el cable de alimentación está dañado, debe sustituirlo elfabricante, su agente de mantenimiento o personascualificadas similares para evitar riesgos.

8. Se debe reutilizar una manguera nueva y no reutilizar lamanguera antigua.

9. Para aparatos con aperturas de ventilación en la base, nodebe haber alfombras que las obstruyan.

10. Los niños menores de 3 años deben estar alejados o bajosupervisión continua.
11. La presión de agua de entrada máxima permitida es de 1MPa para aparatos que deben conectarse a tuberías deagua. La presión de agua de entrada mínima permitida es de0,1 MPa, si fuera necesario para que el aparato funcionecorrectamente.
12. La capacidad máxima de secado es de 7/8/9/10kg.
13. Solo para uso doméstico y privado.

14. Este aparato ha sido diseñado para usarse en aplicacionesdomésticas y similares, como:

15. Zonas de cocina para personal en tiendas, oficinas y otros entornos laborales.

16. Fincas.;
17. Por parte de clientes en hoteles, moteles y otros entornos de tipo residencial
18. Entornos para huéspede
19. Áreas para uso común en bloques o pisos, o en lavanderías.

ANTES DE USAR LA LAVADORA

1. Desembalaje e inspección

2. Tras retirar el embalaje, asegúrese de que la lavadora no presenta ningún daño. Si tiene dudas, no use el electrodoméstico. Póngase en contacto con el servicio de pos venta o con el distribuidor local.

3. Compruebe que no falta ningún accesorio ni pieza incluida en el suministro.

4. Mantenga los materiales de embalaje (bolsas de plástico, piezas de poliestireno, etc) fuera del alcance de los niños, ya que dichos materiales son peligrosos.

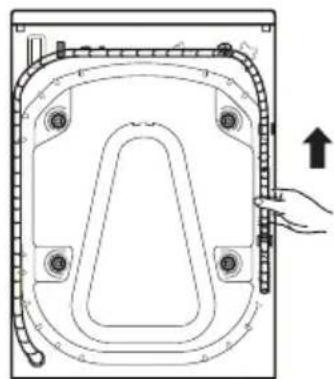

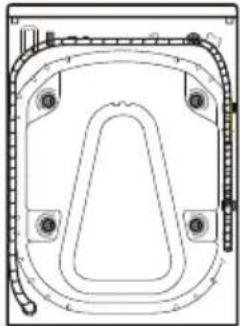

5. Desmontaje de los tornillos de transporte

6. La lavadora está montada con tornillos de transporte para evitar daños en el interior durante el transporte. Antes de usar la lavadora, deberá asegurarse de retirar dichos tornillos.

7. Una vez retirados, tape lo orificios con los 4 tapones de plástico que se adjuntan.

8. Montaje de la lavadora

9. Mueva el electrodoméstico sin levantarlo por la parte de arriba.

10. Coloque el electrodoméstico sobre una superficie sólida y nivelada, preferiblemente en la esquina de una habitación.
11. Asegúrese de que las cuatro patas tienen estabilidad y descansan sobre el suelo. A continuación, compruebe si la lavadora está bien nivelada (utilice un nivel).

12. Asegúrese de que la aperturas de ventilación de la base de la lavadora (si el modelo dispone de ellas) no están obstruidas por una alfombra o cualquier otro elemento.

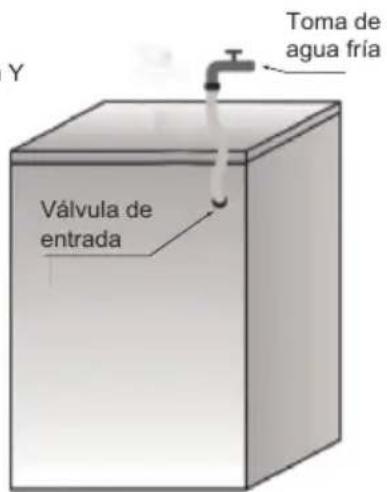

13. Toma de entrada de agua

14. Conecte la manguera de la toma de entrada de agua conforme a la normativa de la empresa local de suministro de agua.

15. Toma de entrada de agua. Según modelo:

Toma simple: solo para agua fría

Toma doble: agua caliente y fría

• Grifo de agua: conector roscado de 3/4"
• Presión del agua (presión de fluido): 100-1000 KPa (1-10 bar).
• Utilice únicamente una toma de entrada agua nueva para conectar la lavadora al suministro de agua. Las mangueras usadas no se deben reutilizar. Conviene eliminarlas.

5. Desagüe

• Conecte la manguera de desagüe al sifón o engánchela al borde de una pila mediante el codo que se suministra.
• Si se conecta la lavadora a un sistema de desagüe integrado, asegúrese de que este va equipado con un orificio de ventilación para evitar la entrada y el desagüe simultáneo de agua (efecto sifón).
• Acople la manguera de desagüe correctamente para evitar fugas durante el proceso de desagüe.

6. Conexiones eléctricas

• Las conexiones eléctricas deberá realizarlas un técnico cualificado, con arreglo a las instrucciones del fabricante y la normativa estándar en vigor sobre seguridad.
• Los datos relacionados con el voltaje, el consumo de electricidad y los requisitos de protección están en la parte de dentro de la puerta.
• El electrodoméstico debe conectarse a la red mediante un enchufe con toma de tierra según la normativa en vigor. La conexión se la lavadora a tierra se debe realizar porque así lo obliga la ley. El fabricante no asumirá ninguna responsabilidad ni ofrecerá ninguna garantía por daños a la propiedad o lesiones a personas o animales provocadas por el incumplimiento de las directrices expuestas anteriormente.
• No utilice prolongadores o multitomas. Asegúrese de que la capacidad del enchufe tiene suficiente potencia para suministrar corriente a la máquina durante el calentamiento.
• Antes de llevar a cabo cualquier operación de mantenimiento en la lavadora, desconéctela de la red de suministro eléctrico.
• Después del montaje, el acceso al enchufe principal o a la desconexión del mismo se debe asegurar en todo momento mediante un interruptor de dos polos.
• No ponga en marcha la lavadora si se han producido daños durante el transporte. Informe de ello a servicio de pos venta.
• El cambio del cable del enchufe solo lo puede efectuar el servicio de pos venta.
• El electrodoméstico es únicamente de uso doméstico para los usos indicados.

Dimensiones mínimas de la carcasa

Anchura: 600 mm

Altura: 850 mm

Profundidad: consulte el gráfica de programas

PRECAUCIONES Y RECOMENDACIONES GENERALES

1. Embalaje

- El material de embalaje es totalmente reciclable y está marcado con el símbolo de reciclaje △ Respete la normativa local en vigor cuando elimine el material de embalaje.

2. Eliminación del material de embalaje y desguace de lavadoras usadas

• La lavadora está fabricada con materiales reutilizables. Se deberá eliminar conforme a la normativa local en vigor sobre eliminación de residuos.
• Antes de desguazarla, elimine los restos de detergente, rompa el gancho de la puerta y corte el cable de suministro para inutilizar la lavadora.

•

El electrodoméstico está marcado conforme a la Directiva Europea sobre residuos de aparatos eléctricos y electrónicos (WEEE por sus siglas en inglés). Al asegurarse de eliminar correctamente el producto, estará ayudando a evitar las posibles consecuencias negativas para en medio ambiente y la salud pública, que provocarían la eliminación indebida de este producto.

El símbolo que aparece en el producto indica que el electrodoméstico no se puede tratar como residuo doméstico. En lugar de ello, se debe llevar al punto limpio correspondiente para que se recicle el material eléctrico y electrónico. La eliminación se tendrá que llevar a cabo conforme a la normativa local en vigor sobre residuos. Para obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con el servicio de recogida de utensilios domésticos de su localidad o con la tienda donde adquirió el producto.

3. Ubicación e inmediaciones

• La lavadora se deberá instalar en un recinto cerrado. Se recomienda no instalar el electrodoméstico en el cuarto de baño u otros lugares con aire húmedo.
• No almacene líquidos inflamables cerca del electrodoméstico.

4. Seguridad

• No deje el electrodoméstico enchufado cuando no se use. Nunca conecte o desconecte el enchufe en la toma de corriente con las manos mojadas.
• Cierre el grifo.
• Antes de limpiar o realizar una operación de mantenimiento apague la máquina o desconéctela de la red eléctrica.
• Limpie el exterior de la máquina con un paño húmedo. No emplee detergentes abrasivos.
• Nunca fuerce la puerta para abrirla ni la use como un escalón.

DESCRIPCIÓN DE LA LAVADORA

1 Parte superior
2 Panel de control
3 Dispensador de detergente
4 Puerta
6 Zócalo que tapa el acceso a la bomba
7 Patas regulables

El diseño y la apariencia del panel de control dependerán del modelo.

APERTURA DE EMERGENCIA DE LA PUERTA

Si la puerta no puede abrirse debido a un corte eléctrico u otras circunstancias, puede utilizar la palanca de bloqueo de la puerta que está ubicada en la puerta de la bomba de drenaje para realizar una apertura de emergencia.

Nota:

1. No la manipule cuando la lavadora esté funcionando normalmente;
2. Antes de manipularla, asegúrese de que el tambor interno ha parado de girar, de que está a una temperatura baja y de que el nivel del agua es menor que el de la entrada para prendas. Si el nivel de agua es mayor que el de la entrada para prendas, drene el agua con el tubo de drenaje (si está disponible) o desenroscando lentamente el filtro.
3. Método de operación: Abra la cubierta de la puerta de la bomba de drenaje, empuje la palanca de bloqueo hacia abajo con la ayuda de una herramienta y podrá abrir la puerta (como se indica en la imagen).

ANTES DEL PRIMER CICLO DE LAVADO

Para eliminar cualquier resto de agua de las pruebas de fábrica, le recomendamos que ponga un ciclo de lavado corto sin ropa.

1. Abra el grifo.
2. Cierre la puerta.
3. Ponga un poco de detergente (unos 30 ml) dentro en el compartimento para detergente Ⓗ del dispensador.
4. Seleccione e inicie un programa corto (consulte la guía de referencia rápida que se adjunta).

PREPARACIÓN DE LA COLADA

1. Clasifique la colada con arreglo a...

- Símbolo de la etiqueta sobre cuidado del tipo de tejido

Algodón, fibras mixtas, prendas delicadas/sintéticas, prendas de lavado a mano.

El ciclo de lavado de lana de esta lavadora ha sido probado y homologado por The Woolmark Company. Es apto para lavar prendar de la marca Wool que se puedan lavar a máquina, siempre que se proceda según las instrucciones de lavado de la etiqueta y las indicaciones del fabricante de esta máquina.

- Color

Separe las prendas blancas y de color. Lave por separado las prendas de color nuevas.

- Carga

Lave prendas de diferentes tallas en la misma carga para mejorar la eficacia de la colada y la distribución en el tambor.

- Prendas delicadas

Lave las prendas pequeñas (mallas de nailon, cinturones, etc) y prendas con cierres (como sujetadores) dentro de una bolsa de tela o una funda de almohada con cremallera. Quite siempre los aros de las cortinas o lave las cortinas con los ganchos dentro de una bolsa de algodón.

2. Vacíe todos los bolsillos

Las monedas y otros objetos olvidados en los bolsillos pueden dañar la colada y los componentes de la lavadora.

3. Cierres

Las cremalleras y botones o ganchos y los cinturones sueltos o cintas se deben sujetan juntos.

- Eliminación de manchas

Las manchas de sangre, leche, huevo, etc. se eliminan generalmente con el en la fase de automática del programa (enzyme phase).

- Para eliminar manchas de vino, café, té, hierba y fruta añada quitamanchas al compartimento para detergente 📊 del dispensador.

- Trate en profundidad las zonas muy sucias aplicando quitamanchas si fuera necesario.

Tintes

- Utilice únicamente tintes aptos para lavadora.

- Siga las instrucciones del fabricante.

- Los tintes pueden manchas las piezas de plástico y goma de la lavadora.

Carga de la colada

1 Abra la puerta.
2 Cargue las prendas de una en una de manera que queden sueltas, sin sobrecargar el tambor. Fíjese en los tamaños de la carga que indicados en la guía de referencia rápida.

Nota Si sobrecarga la máquina el resultado será una colada mal lavada y arrugada.

3 Cierre la puerta.

DETERGENTES Y ADITIVOS

Utilice siempre detergente concentrado con poca espuma para lavadoras

de carga frontal.

La elección del detergente dependerá del:

• tipo de tejido (algodón, prendas sintéticas, prendas delicadas, lana). Nota Use únicamente detergentes específicos para lana
• color
  • temperatura de lavado
  • nivel y tipo de suciedad

Observaciones:

Los residuos blanquecinos en las prendas de color se deben a los compuestos insolubles de algunos tipos de detergente en polvo sin fosfatos. Si ocurriese esto, frote o cepille la prenda o use detergentes líquidos. Utilice solo detergentes y aditivos producidos específicamente para lavadoras domésticas. Cuando use descalcificadores, tintes o lejías para el prelavado, asegúrese de que son adecuados para uso en lavadoras domésticas. Los descalcificadores contienen productos que podrían dañar la lavadora. No use disolventes (trementina, bencina). No lave a máquina tejidos que hayan sido tratados con disolventes o líquidos inflamables.

Dosificación

Use las dosis recomendadas en la etiqueta del detergente. Estas dependen del:

• nivel y tipo de suciedad
• tamaño de la colada
• siga las instrucciones del fabricante del detergente para la carga completa.
  • media carga: 3/4 de la cantidad usada para la carga completa;
• carga mínima (1 kg aproximadamente): 1/2 de la cantidad usada para la carga completa;
• la dureza del agua de su zona (solicite información a la empresa de suministro de agua). El agua blanda necesita menos cantidad de detergente que el agua dura.

Notas:

El exceso de detergente puede provocar demasiada espuma, lo que reducirá la eficacia de la colada. Si la máquina detecta demasiada espuma, no podrá centrifugar.

El defecto de detergente puede provocar una colada sucia y también calcifica el sistema del calentador, el tambor y las mangueras.

Dónde se vierte el detergente y los aditivos

El cajón del detergente tiene tres compartimentes (figura "A")

• Detergente para el prelavado / remojo

Compartimento de colada principal

• Detergente para la colada principal
- Quitamanchas
• Descalcificador de agua (dureza de agua Clase 4)

Compartimento del suavizante

- Suavizante de prendas

• Conserve los detergentes y aditivos en un lugar seguro y fresco, lejos del alcance de los niños.
• Los detergente s líquidos se pueden usar para programas con prelavado. Sin embargo, en este caso se deberá usar detergente en polvo para la colada principal.
• No use detergentes en polvo cuando active la función "Start Delay" (inicio con retraso) (si está disponible en esta lavadora).
• Para evitar problemas de abastecimiento cuando use detergente concentrado en polvo o líquido, use la bola o bolsa que se suministra con el detergente y colóquela directamente dentro del tambor.
• Cuando use descalcificadores, tintes o lejías para el prelavado, asegúrese de que son adecuados para uso en lavadoras domésticas. Los descalcificadores contienen compuestos que pueden dañar algunas piezas de la lavadora.
• No use ningún tipo de disolvente en la lavadora (trementina, bencina).

DESAGÜE DEL AGUA RESIDUAL(según el modelo)

Antes de vaciar el agua residual, apague el electrodoméstico y desconéctelo de la red eléctrica. Desmonte el zócalo. Coloque un recipiente debajo.

1. Retirar el tubo de drenaje de emergencia para la máquina.
2. Poner el extremo del tubo de drenaje de emergencia en el recipiente.
3. Girar el tapón del tubo de drenaje de emergencia para liberación, luego lo retira.
4. Hasta que las aguas se hayan evacuado completamente.

5. Tapar adecuadamente el tapón del tubo de drenaje de emergencia.

6. Inyectar las aguas por 1 litro en la caja de detergente, verifica si la juntura entre el tubo de drenaje de emergencia y el tapón del tubo tenga fugas de agua.

7. Poner el tubo de drenaje de emergencia en la posición original.

Exterior del electrodoméstico y panel de control

• Se pude limpiar con un paño suave y húmedo.
- También se puede usar un poco de detergente neutro (no abrasivo).
- Secar con un paño fino.

Cierre de la puerta

• Limpiar con un paño húmedo cuando sea necesario.
• Compruebe periódicamente el estado de la junta de la puerta.

Dispensador de detergente

1. Suelte la palanca del seguro del compartimente de la colada principal y saque el cajón (figura "B").
2. Quitar el sifón de la rejilla que está llenado con suavizantes.(figura "C").
3. Lave todas las piezas con abundante agua.
4. Vuelva a colocar el separador y la rejilla en el cajón del detergente y colóquelo en su sitio.

Se recomienda revisar y limpiar el filtro periódicamente, por lo menos dos o tres veces al año.

Especialmente:

• Si el electrodoméstico no está desaguando bien o si no acaba de completar los ciclos de centrifugado.
• Si la bomba está bloqueada por un objeto extraño (botones, moneda o cualquier otro objeto).

IMPORTANTE: Asegúrese de que el agua está fría antes de evacuarla.

1 Apague el electrodoméstico y desconéctelo.
2 Inserte la herramienta de eliminación como destornillador en la pequeña abertura del deflector inferior, pulse el deflector inferior hacia abajo con mucha fuerza y abrirlo.

3 Colocar un recipiente plano en la parte inferior de la puerta del filtro, primero utiliza el tubo de drenaje de emergencia para descargar aguas (El método de operación se refiere a lo establecido en "Descarga de aguas residuales").), uego gira el filtro hacia izquierdo para quitarlo.
4 Limpie el filtro y la cámara del filtro.
5 Compruebe que el rotor de la bomba se mueve fácilmente.
6 Vuelva a introducir el filtro y enrósquelo en sentido horario hasta que haga tope.
7 Vuelva a colocar el zócalo.

Manguera de suministro de agua

Compruebe regularmente la manguera de suministro de agua para ver si presenta roturas o si está floja. Si fuera necesario, cámbiela por una manguera nueva del mismo tipo, disponible en el servicio de pos venta o distribuidor autorizado.

Filtro de malla para la toma de agua

Compruébelo y límpielo regularmente.

Para lavadoras con una manguera de entrada consulte la ilustración de la figura "D"

1. Cierre el grifo y afloje la manguera del grifo.
2. Limpie el filtro interno de malla y enrosque la manguera de la toma de agua en el grifo.
3. Ahora desenrosque la manguera de la toma de entrada situada detrás de la lavadora.
4. Saque el filtro del interior de la tomà de la lavadora con unos alicates normales y límpielo.
5. Vuelva a colocar el filtro de malla y enrosque nuevamente la manguera en la toma.
6. Abra el grifo y asegúrese de que las conexiones son completamente estancas.

GUIA DE LOCALIZACIÓN DE AVERÍAS

Según el modelo, la lavadora va equipada con diferentes funciones de seguridad automática. De este modo, se consigue localizar las averías a tiempo y el sistema de seguridad reacciona adecuadamente. Normalmente estos fallos suelen poco importantes y se resuelven en unos pocos minutos.

La lavadora no se enciende, la pantalla está apagada.

Compruebe si:

• El enchufe eléctrico está insertado en la toma y elija el programa deseado para encender la máquina.
• La toma de pared funciona correctamente (utilice una lámpara de mesa o un aparato similar para probarla).

La lavadora no se enciende, la pantalla parpadea.

Compruebe si:

• La puerta está cerrada correctamente (con bloqueo infantil).
  • Ha pulsado el botón "Iniciar/Pausar".
• El grifo de agua está cerrado. Abra el grifo de agua y pulse el botón "Iniciar/Pausar".

El aparato se detiene durante el programa (varía según el modelo)

Compruebe si:

• La puerta se ha abierto y la pantalla parpadea. Cierre la puerta y pulse otra vez el botón "Iniciar/Pausar".
• Compruebe si hay demasiada espuma dentro. La máquina activará la función para eliminar la espuma. La máquina se pondrá en marcha automáticamente tras unos instantes.
• se ha activado el sistema de seguridad de la máquina (consulte el apartado "tabla de descripción de fallos").

Hay retos de detergente y aditivos en el cajón del detergente después del lavado.

Compruebe si:

- están bien montadas las rejilla de la cámara del suavizante y el separador del compartimento de la colada principal en el dispensador de detergente y que todas las piezas están limpias (consulte el apartado "Cuidado y mantenimiento");

- está entrando suficiente agua. Los filtro de malla del suministro de agua podrían estar bloqueados (consulte el apartado "Cuidado y mantenimiento");

- la posición del separador del compartimiento de la colada principal está colocado para usar con detergente líquido o en polvo (consulte el apartado "Detergente y aditivos").

La máquina vibra durante el ciclo de centrifugado.

Compruebe si:

- la lavadora está nivelada y descansa firmemente sobre las cuatro patas;

- se han desmontado los tornillos de transporte. Antes de usar la lavadora, deberá asegurarse de retirar dichos tornillos.

Los resultados del centrifugado son muy malos.

La máquina tiene un sistema de detección y corrección del desnivel. Si se cargan prendas demasiado pesadas (albornoces), el sistema podría reducir la velocidad del centrifugado o incluso interrumpirlo completamente si detecta demasiado desnivel una vez iniciado el ciclo, para proteger la lavadora.

- Si la colada está demasiado mojada al final del ciclo, saque algunas prendas y repita el ciclo de centrifugado

- Si se forma demasiada espuma no se iniciará el ciclo de centrifugado. Use la cantidad adecuada de detergente.

- Compruebe que el selector de velocidad de centrifugado no se ha puesto a "0".

Si la lavadora tiene una pantalla de tiempo, se prolongará/reducirá el periodo de tiempo mostrado inicialmente:

Se trata de una función de la lavadora que adaptar los factores que pueden afectar al tiempo del programa de lavador, como por ejemplo:

• formación excesiva de espuma;
• desequilibrio de carga debido a prendas muy pesadas en la colada;
• excesivo tiempo de calentamiento por una insuficiente entrada de agua a la temperatura adecuada;

Según este tipo de factores, se recalcula el tiempo restante del programa en ejecución y se actualiza si fuera necesario. Además, durante la fase de llenado, la máquina determina la carga y si fuera necesario ajusta con arreglo a ello tiempo del programa mostrado inicialmente. Durante estos momentos de actualización, se muestra una animación en la pantalla de tiempo.

Para modelos con toma doble

Si desea conectar el suministro de agua caliente y fría (figura 1):

1. Conecte la manguera marcada de rojo a la toma de agua caliente y a la válvula de entrada con el filtro rojo en la parte trasera de la máquina.
2. Conecte la otra manguera a la toma de agua fría y a la válvula de entrada con el filtro azul en la parte trasera de la máquina.

Asegúrese de lo siguiente:

(a) Las conexiones están estancas
(b) No invierta la posición (por ejemplo: la entrada de agua fría en la válvula de entrada de agua caliente y viceversa).

Si solo desea conectar la entrada de agua caliente observe las siguientes instrucciones (figura 2):

1. Necesita un conector de paso en Y. El conector se puede comprar en una ferretería o en un almacén de suministros para fontanería.
2. Coloque el conector de paso en Y en la toma de agua fría.
3. Conecte las dos válvulas de entrada situadas en la parte trasera de la máquina al conector de paso en Y, usando las mangueras que se suministran.

Para los modelos con la sola entrada

Fije la manguera de la entrada al golpecito de la agua fría y a la válvula de entrada en el lado trasero de la máquina como fig. 3

Asegúrese de lo siguiente:

Todas las conexiones están estancas.

No permita que los niños jueguen, gateen o permanezcan cerca o dentro de la lavadora.

Tenga en cuenta que durante los ciclos de lavado, podría aumentar la temperatura de la puerta.

Hay que vigilar a los niños atentamente cuando el electrodoméstico esté en marcha cerca de ellos.

Figura 1

Figura 2

Figura 3

Lista de códigos de error
Se muestra en la ventana de visualización	Descripción del error
“F01”	Error de entrada de flujo de agua
“F03”	Error de drenaje
“F04- F98”	Error del módulo electrónico
“F24”	Desbordamiento o demasiada espuma.
“F13”	Error de bloqueo de la puerta
“F14”	Fallo de puerta desbloqueada
“Unb”	Alarma de desequilibrio

a. Se muestra "F01" en la pantalla

La máquina no recibe agua o la cantidad es insuficiente. Compruebe: Que el grifo esté totalmente abierto y tenga presión de agua suficiente.

• Si el tubo de entrada de agua está doblado/obstruido.
• Si la red de filtrado del tubo de entrada de agua está bloqueada (consulte la sección de mantenimiento y reparación).
• Si el tubo de entrada de agua está congelado.

Tras eliminar el motivo del error, pulse la tecla "Inicio/Pausa".

Si el error aparece de nuevo, póngase en contacto con el servicio posventa (consulte la sección de servicio posventa).

b. Se muestra "F03" en la pantalla

La lavadora no está vacía. La lavadora detiene el programa que se está ejecutando. Apague la máquina y desconecte el suministro eléctrico. Compruebe:

• Si el tubo de drenaje agua está doblado/obstruido.
• El filtro de la bomba de drenaje está bloqueado (consulte el
  procedimiento de limpieza del filtro de la bomba de drenaje).

IMPORTANTE: Asegúrese de que el agua está fría antes de evacuarla.

- está congelada la manguera desagüe.

Vuelva a enchufar el aparato.

Reinicie el programa deseado. Si el fallo vuelve a ocurrir, póngase en contacto con el servicio posventa La lavadora se detiene cuando el programa está en funcionamiento. La pantalla (consulte "Servicio posventa").

C. Código de fallo

La lavadora se detiene cuando el programa está en funcionamiento. La pantalla muestra el código de fallo "F13", "F14", "F24", los códigos de fallo "F04-F98" o "Unb".

Si se muestra el código de fallo "F24"

El nivel de agua alcanza el nivel de desborde.

Elimínelo pulsando el botón "Iniciar/Pausar" y alimente agua.

Seleccione e inicie el programa deseado. Si vuelve a ocurrir un fallo, desconecte la alimentación eléctrica y póngase en contacto con el servicio posventa.

Si se muestra el código "F04" a "F98"

Fallo del módulo electrónico.

Gire la rueda a Apagado durante 3 segundos para apagar la máquina.

Una vez solucionado el fallo, pulse el botón "Iniciar/Pausar". Si vuelve a ocurrir un fallo, desconecte la alimentación eléctrica y póngase en contacto con el servicio posventa.

Si se muestra el código de fallo "F13"

El bloqueo de puerta es anormal. Inicie el programa durante 20 segundos y desbloquee la puerta de la lavadora (PTC) para comprobar si está cerrada.

Ábrala y vuelva acerrarla.

Una vez solucionado el fallo, pulse el botón "Iniciar/Pausar". Si vuelve a ocurrir un fallo, desconecte la alimentación eléctrica y póngase en contacto con el servicio posventa.

Si se muestra el código de fallo "F14"

Fallo de puerta abierta.

Acción: Pulse el botón "Iniciar/Pausar". La lavadora intentará abrir la puerta. La alarma no se desactivará hasta que la puerta se desbloquee.También puede girar la rueda a Apagado durante 3 segundos para apagar la máquina. La alarma se cancelará.

Si se muestra el código de fallo "Unb"

La alarma desequilibrada deberá resolverse mediante los siguientes métodos:

1. Ropas envueltas que están lavando

Gire el botón a la posición de "Apagado" de modo que la lavadora se apague después de 3 segundos, luego abra la puerta, agite las ropas envueltas, los coloque nuevamente en la lavadora, y elige el programa de secado individual para secarse nuevamente.

1. Ropas a lavar más ligeras

Gire el botón a la posición de "Apagado" de modo que la lavadora se apague después de 3 segundos, luego abra la puerta, coloque una o dos toallas, y elige el programa de secado individual para secarse nuevamente.

SERVICIO DE POSVENTA

Antes de ponerse en contacto con el servicio de pos venta

1 Intente solucionar el problema usted mismo (consulte la "Guía de solución de problemas").

2 Reinicie el programa para comprobar si el problema se ha solucionado solo.

3 Si la lavadora continua funcionando mal, llame a servicio de pos venta.

TRANSPORTE / MANIPULACIÓN

No levante nunca el electrodoméstico por la parte de arriba durante el transporte.

1 Desconecte el enchufe.
2 Cierre el grifo.
3 Desconecte las mangueras de las tomas de agua.
4 Vacíe el agua de las mangueras y del electrodoméstico (consulte el apartado "Desmontaje del filtro" y "Desagüe del agua residual").
5 Coloque los tornillos de transporte (obligatorio).
6 La máquina pesa unos 55 Kg. Se necesitan dos personas para moverla.

CONEXIONES ELÉCTRICAS

Use solo una toma de corriente conectada a tierra

• No utilice prolongadores o multitomas.
• El suministro eléctrico debe ser adecuado para una máquina con una potencia nominal de 10 A.
• Las conexiones eléctricas se deben hacer conforme a la normativa local.
• El cable de alimentación solo podrá cambiarlo un instalador electricista autorizado.

CONEXION ELÉCTRICA

EL RUIDO, EL EXCESO DE VIBRACIONES Y LAS FUGAS DE AGUA SE PUEDEN DEBER A UNA INSTALACIÓN INCORRECTA.

NO MUEVA EL ELECTRODOMÉSTICO NÚNCA LEVANTÁNDOLO DESDE LA PARTE SUPERIOR.

• Lea la "GUÍA DE INSTALACIÓN" antes de ponerlo en marcha.
• Guarde la "GUÍA DE INSTALACIÓN" para referencia futura.
• Consulte las recomendaciones generales de eliminación del material de embalaje incluidas en las INSTRUCCIONES DE USO.

PIEZAS SUMINISTRADAS

- Paquete con piezas pequeñas

Instrucciones de uso, guía de instalación y tarjeta de garantía (según el modelo)

4 tapones de plástico

Llave

Toma de entrada (dentro de la máquina o ya instalada)

Toma de entrada de agua fría Toma de entrada de agua caliente (si está disponible, según el modelo).

Codo (dentro de la máquina o ya instalada)

Cubierta de fondo (según el modelo)

Importante: Los pernos de transporte que no se quiten podrían dañar el electrodoméstico. La lavadora doméstica no está diseñada para ser empotrada.

①

Desenroscan todos los tornillos de transporte de más o menos 30 mm con llave siguiendo la dirección que la flecha se muestra (no atornillarlo totalmente).

Presionan dos pernos de transporte en dirección horizontal hacia el interior y sueltan el perno de transporte.

Extraigan el perno de transporte, junto con piezas de caucho y piezas de plástico.

Para garantizar la seguridad y reducir el ruido, deben instalar la cubierta del perno de porte suministrado con la unidad (véase el anexo que acompaña a la unidad). Inclinen y quen el perno de transporte en el agujero y presiónenlo siguiendo la dirección indicada

hasta que haga clic.

Importante: Conserve los pernos de transporte y la llave, para transportar el electrodomésticoen un futuro y de darse el caso, vuelva a colocar los pernos en orden inverso.

AJUSTE DE LAS PATAS

El electrodoméstico deberá instalarse sobre una superficie sólida y nivelada (si fuera necesario emplee un nivel). Si se instalara el en un suelo de madera, distribuya el peso colocándolo en un tablero de madera de 60 x 60 y 3 cm de grosor fijado al suelo. Si el suelo está desnivelado, ajuste las 4 patas de nivelación; no coloque piezas de madera, etc. debajo de las patas.

⑤ Afloje la tuerca en sentido horario (fíjese en la flecha) con la herramienta.

⑥ Levante la máquina unos centímetros y ajuste la altura de la pata girándola.

⑦ Importante: apriete la tuerca girándola en sentido anti horario, hacia la carcasa del electrodoméstico.

Para llevar a cabo la operación silenciosa, la cubierta de fondo se equipa con la unidad (sólo se aplica a alguna de las lavadoras de Hisense). Una vez instalada la cubierta en el fondo de la lavadora, el nivel de ruido se reducirá considerablemente. Por favor, pida consejo a especialistas antes de instalar la cubierta, sin embargo, la máquina puede estar funcionada sin la cubierta de fondo.

⑧ Guía De Instalación Del Piso Para Eliminación De RuidoGu

A: Pegar algodón absorbente de sonido en la cara con "Bomba" de la placa de fondo impreso. Inclina la lavadora hasta un ángulo entre 30 ° y 40 ° durante la instalación de la cubierta de fondo, por favor, hace frente al lado con aislamiento acústico hacia arriba, y pega la "bomba" en la esquina de la cubierta a la posición de la bomba en la lavadora.

B: Antes de instalar el piso para eliminación de ruido, por favor pueda pegar el algodón de absorción de ruido a lo largo de la huella de presión rectangular en la placa de fondo (Para alguno modelo, no tiene algodón de absorción de ruido, por lo tanto omite este paso.).

Retire las cintas adhesivas de doble caras alrededor de la placa de fondo.

La máquina se inclina 40 grados, el lado con brecha de ángulo recto está hacia la parte frontal de la lavadora, el lado con brecha de bisel se inserta entre los dos tornillos de pie en la parte trasera de la lavadora hasta que esté insertado completamente, luego cierra el piso para que se pueda cercar del fondo de la lavadora.

Pulse con mano las cintas adhesivas alrededor para que el piso para eliminación de ruido se adhiera a la caja, firmemente.

⑨ CONEXIÓN DE LA TOMA DE ENTRADA DE AGUA

Si todavía no está montada la toma de entrada de agua, deberá atornillarla al electrodoméstico. La manguera marcada de azul es para el agua fría. Según el modelo, también deberá conectar la manguera del agua caliente marcada de rojo (modelos con toma doble).

Agua caliente (Según el modelo) Agua fría

Enrosque la toma de entrada a la boca, apretando la tuerca.

Atención:

• ¡Evite dobleces en la manguera!
• El electrodoméstico no se debe conectar a una toma de agua caliente/fría de un calentador sin presurizar.
• Abra la toma al máximo para comprobar la estanqueidad de las conexiones.
• Si la manguera es demasiado corta, cámbiela por otra manguera resistente a la presión con la longitud apropiada (1000 kPa mínimo, homologación EN 50084).
• Compruebe la manguera de la toma de entrada regularmente para ver está

agrietada o cuarteada y cámbiela si fuera necesario.

- La lavadora se puede conectar sin válvula anti retorno.

CONEXIÓN DE LA MANGUERA DE DESAGÜE

⑪

Si la manguera de desagüe está

conectada de la siguiente manera:

Desengánchela quitando la abrazadera de la derecha (fíjese en la flecha)

⑫

Conecte la manguera de desagüe al sifón y engánchela sobre el borde de una pila empleando un codo.

Si todavía no está montado, coloque el codo al final de la manguera de desagüe.

Notas:

• Asegúrese de que la manguera de desagüe no tiene dobleces.
• Fijela de manera que no se caiga. Finalizado el ciclo de lavado, la máquina desaguará el agua caliente.
• Las pilas de lavabo no son adecuadas.
• Para prolongarla, emplee una manguera del mismo tipo y empálmela con abrazaderas.
• Longitud total máxima de la manguera de desagüe: 2,50 m.

ANTES DE UTILIZAR A MÁQUINA DE LAVAR ROUPA

CUIDADOS E SUGESTÕES GERAIS

DESCRIÇÃO DA MÁQUINA DE LAVAR ROUPA

ABERTURA DE EMERGÊNCIA DA PORTA

ANTES DO PRIMEIRO CICLO DE LAVAGEM

ANTES DE UTILIZAR A MÁQUINA DE LAVAR ROUPA

ANTES DO PRIMEIRO CICLO DE LAVAGEM

Distribuidor de detergente

Para Modelos com Entrada Única

Fixe a mangueira de entrada à torneira de água fria e à válvula de entrada na parte de trás da máquina como na Fig.3

Assegure-se de que:

4 tampas de plástico

Chave inglesa
