BE-MSFX - Montaje en pared Best Buy - Manual de uso y guía de instrucciones gratis

Tipo de producto	Soporte de pared fijo pequeño
Marca	Best Buy Essentials
Modelo	BE-MSFX
Compatibilidad de tamaño de TV	26 a 50 pulgadas diagonal
Peso máximo del TV	88 libras (40 kg)
Dimensiones (Al x An x Pr)	18.2 x 3.7 x 0.7 pulgadas (463 x 94 x 18 mm)
Peso	1.23 libras (0.56 kg)
Compatibilidad VESA	75 x 75 mm a 400 x 400 mm
Tipos de pared soportados	Montante de madera, hormigón sólido, bloque de hormigón
Espesor máximo de panel de yeso	5/8 pulgada (16 mm)
Tipo de montaje	Fijo (sin inclinación, sin giro)
Material	Acero
Color	Negro (típico)
Herrajes incluidos	Tornillos, arandelas, separadores, pernos de anclaje, anclajes para hormigón
Herramientas necesarias	Destornillador Phillips, taladro, nivel, buscador de montantes, llave de tubo
Garantía	Garantía limitada de 1 año
Soporte al cliente	1-866-597-8427

Preguntas frecuentes - BE-MSFX Best Buy

¿Cuál es el peso máximo del TV que puede soportar este soporte?

El peso máximo del TV es de 88 libras (40 kg). No exceda este límite.

¿Qué patrones VESA son compatibles con el BE-MSFX?

Admite patrones VESA desde 75 x 75 mm hasta 400 x 400 mm.

¿Puedo instalar este soporte solo en panel de yeso?

No, el soporte debe fijarse a montantes de madera detrás del panel de yeso (máx. 5/8" de panel de yeso), o directamente a hormigón sólido o bloque de hormigón.

¿Qué herramientas se necesitan para la instalación?

Necesita un destornillador Phillips, taladro, nivel, buscador de montantes, llave de tubo, cinta métrica y lápiz. Se requieren brocas específicas para madera u hormigón.

¿El soporte se inclina o gira?

No, este es un soporte fijo. No se inclina, gira ni se extiende de la pared.

¿Cómo quito el TV del soporte de pared?

Agarre la parte inferior del TV, tire hacia abajo de los cables de bloqueo, luego tire de la parte inferior hacia afuera y levante el TV de los soportes. Se recomienda ayuda debido al peso.

¿Cuál es el período de garantía de este producto?

Viene con una garantía limitada de 1 año a partir de la fecha de compra. Comuníquese con el servicio al cliente para obtener servicio.

¿Puedo usar separadores si mi TV tiene una parte posterior irregular?

Sí, el kit incluye separadores (5 mm y 10 mm) para televisores con partes posteriores irregulares u obstruidas. Siga el manual para las longitudes de tornillo correctas.

¿Cuál es la distancia entre la pared y el TV después del montaje?

El soporte es de perfil bajo; el TV queda aproximadamente a 0.7 pulgadas (18 mm) de la pared.

¿El soporte es compatible con televisores curvos?

El manual no menciona específicamente televisores curvos. Está diseñado para televisores de espalda plana con patrón VESA de hasta 400x400 mm. Los televisores curvos pueden requerir separadores adicionales o pueden no ser compatibles.

MANUAL DE USUARIO BE-MSFX Best Buy

Montaje de pared pequeño fijo para televisores de hasta 50 pulg.

User Guide / Guía de usuario

BE-MSFX

Información de seguridad y especificaciones .....19

Herramientas requeridas....20

Contenido del paquete ....20

Instrucciones de instalación....22

PASO 1 - Determine si su televisor tiene una parte posterior plana, irregular u obstruida....22

PASO 2 - Selección de los tornillos, arandelas y espaciadores .....23

PASO 3 - Opción 1: Instalación de la ferretería de montaje para televisores con una parte posterior plana....24

PASO 3 - Opción 2: Instalación de la ferretería de montaje para televisores con partes posteriores irregulares u obstruidas. 25

PASO 4 - Determine la ubicación del montaje en pared .....27

PASO 5 - Opción 1: Instalación en una pared con viga de madera .....28

PASO 5 - Opción 2: Instalación en una pared de concreto sólido o de bloques de concreto....30

PASO 6 - Montaje del televisor en la placa para pared ....32

Extracción del televisor de la placa para pared ....33

GARANTÍA LIMITADA DE UN AÑO ....34

ENGLISH

Información de seguridad y especificaciones

INSTRUCCIONES IMPORTANTES DE SEGURIDAD GUARDE ESTAS INSTRUCCIONES

ADVERTENCIA: No utilice este producto con cualquier propósito que no esté explícitamente especificado por Best Buy Essentials.

Una instalación inadecuada podría causar daños materiales o lesiones personales. Si no comprende estas

Peso máximo del televisor: 88 lb (40 kg)

Tamaño de pantalla del televisor: 26 a 50 pulg. en diagonal

Dimensiones de montaje en pared (Alto × Ancho × Profundidad):

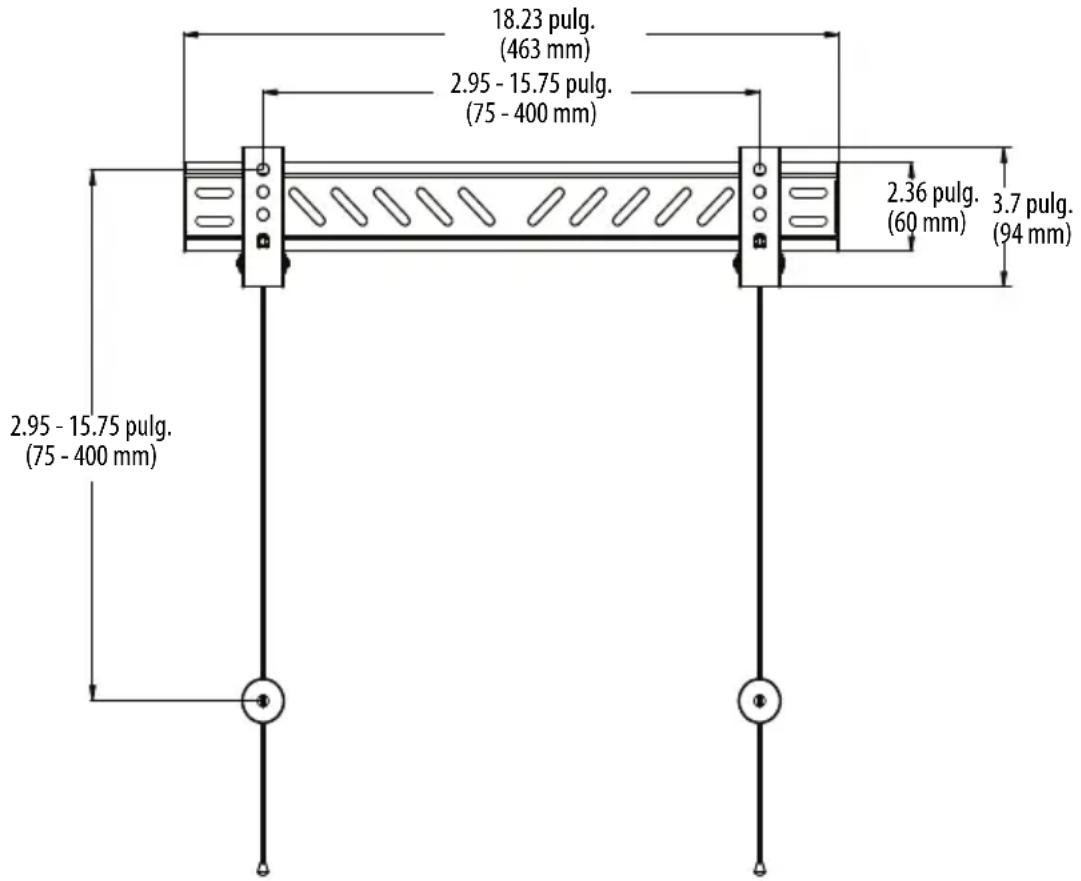

18.2 × 3.7 × 0.7 pulg. (463 × 94 × 18 mm)

Peso del montaje en pared: 1.23 lb (0.56 kg)

Estamos a su disposición

Para el servicio al cliente llame al: 1-866-597-8427

instrucciones, o tiene dudas sobre la seguridad de la instalación, póngase en contacto con Servicio al cliente o llame a un contratista calificado Best Buy Essentials no se hace responsable por daños o lesiones causadas por una instalación o uso incorrecto.

El peso de su televisor no debe exceder 88 lb (40 kg). La pared debe ser capaz de soportar cinco veces el peso de su televisor, incluyendo el montaje de pared.

Este producto contiene piezas pequeñas que representan un peligro de asfixia si se tragan. ¡Mantenga estas piezas alejadas de los niños!

Herramientas requeridas

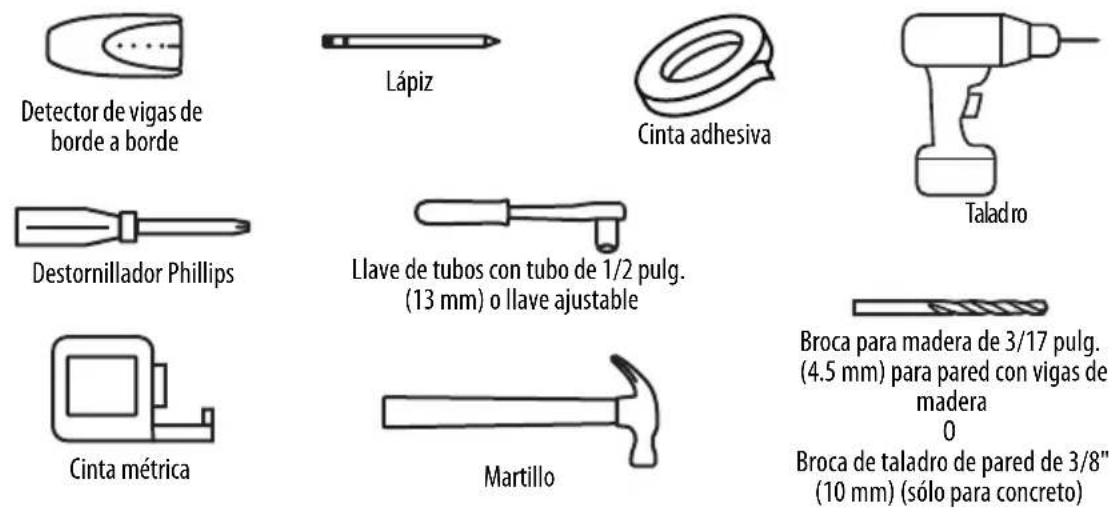

Necesitará las siguientes herramientas para ensamblar su montaje de pared nuevo para el televisor:

Contenido del paquete

Asegúrese de que tenga todos los herrajes necesarios para instalar su montaje de pared nuevo para el televisor:

Bolsa de accesorios para televisor

ETI-QUETA	FERRETERÍA		CANTI-DAD
D		Tornillo M4 de 12 mm	2
E		Tomillo M4 de 20 mm	2
F		Tomillos M4 de 30 mm	2
G		Arandela M5	4
H		Arandela M6/M8	4
I		Tomillos M8 de 5 mm	4
J		Tornillos M8 de 10 mm	4
K		Tornillo M6 de 12 mm	2
L		Tornillo M6 de 20 mm	2

ETI-QUETA	FERRETERÍA		CANTI-DAD
M		Tornillo M6 de 35 mm	2
N		Tornillo M8 de 16 mm	2
O		Tornillo M8 de 20 mm	2
P			2
	Tornillo M8 de 36 mm
Q		Arandela para perno de retraso	4
R			4
S		Anclajes para concreto	4
		Nivel	1

Instrucciones de instalación

PASO 1 - Determine si su televisor tiene una parte posterior plana, irregular u obstruida

1 Coloque cuidadosamente el televisor con la pantalla hacia abajo, sobre una superficie acolchonada y limpia para proteger la pantalla.
2 Si su televisor tiene una base para mesa instalada, remueva la base. Refiérase a los documentos que vienen con su televisor para obtener instrucciones.

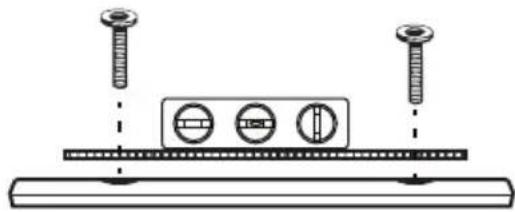

3 Ponga temporalmente los soportes del televisor (B) en la parte posterior de su televisor.
4 Alinee los agujeros de tornillos en los soportes del televisor con los agujeros de tornillo de montaje en su televisor.
5 Identifique que tipo de parte posterior su televisor podría tener:

- Panel posterior plano: los soportes están al ras de la parte posterior de su televisor y no bloquean ninguna toma. No necesitará espaciadores al ensamblar el soporte de montaje en pared.

- Parte posterior obstruida: el soporte bloquea una o más de las tomas en la parte posterior de su televisor. Necesitará espaciadores al ensamblar el soporte de montaje en pared.

- Parte posterior con forma irregular: hay un espacio entre un soporte y alguna parte de la parte posterior de su televisor. Necesitará espaciadores al ensamblar el soporte de montaje en pared.

6 Retire los soportes del televisor

PASO 2 - Selección de los tornillos, arandelas y espaciadores

1 Seleccione los herrajes para su televisor (tornillos, arandelas y espaciadores).

Algunos televisores vienen con la tornillería de montaje incluida (normalmente en los agujeros de la parte posterior). Si no conoce la longitud y el diámetro correcto de los tornillos de montaje que su televisor requiere, pruebe tamaños diferentes enroscándolos manualmente.

A Seleccione uno de los siguientes tipos de tornillo:

Panel posterior plano Parte posterior obstruida

Tornillos M4 de 12 mm (D)	Tornillos M4 de 20 mm (E)
Tornillos M4 de 20 mm (E)	Tornillo M4 de 30 mm (F)
Tornillos M6 de 12 mm (K)	Tornillos M6 de 20 mm (L)
Tornillos M6 de 20 mm (L)	Tornillos M6 de 35 mm (M)
Tornillos M8 de 16 mm (N)	Tornillos M8 de 20 mm (O)
Tornillos M8 de 20 mm (O)	Tornillos M8 × 36 mm (P)

B Seleccione de las siguientes arandelas:

Arandelas M5 (G)

Arandela M6/M8 (H)

c Para televisores con una parte posterior irregular u obstruida, utilice el espaciador (I) o (J).

ADVERTENCIA: Para evitar posibles lesiones personales y daños materiales, asegúrese de que haya una rosca adecuada para asegurar los soportes a su televisor. Si encuentra resistencia, deténgase inmediatamente y póngase en

contacto con Servicio al cliente. Utilice la combinación de tornillo y espaciador más corta para acomodar su televisor. Usar accesorios demasiado largos puede dañar su televisor. Sin embargo, el uso de un tornillo que es demasiado corto puede causar la caída del televisor del montaje.

El tornillo es demasiado largo

El tornillo es demasiado corto

4 Remueva los tornillos.

5 Para un televisor con parte posterior plana, refiérase a la sección "STEP 3 - Option 1: Attaching the mounting hardware to TVs with a flat back" en la página 8.

-0-

Para una parte posterior irregular u obstruida, refiérase a la sección "STEP 3 - Option 2: Attaching the mounting hardware to TVs with irregular or obstructed backs" en la página 9.

PASO 3 - Opción 1: Instalación de la ferretería de montaje para televisores con una parte posterior plana

1 Alinee los soportes para televisor (B) y las ruedas (C) con los agujeros para los tornillos en la parte posterior del televisor. Asegúrese de que los soportes estén a nivel.
2 Instale las arandelas (G o H) y los tornillos (D, K, N, E, L, o O) en los agujeros de la parte posterior del televisor.
3 Apriete los tornillos hasta que estén firmemente contra los soportes del televisor y las cintas. No apriete demasiado.

Soportes para televisor

K(2)
0

L(2)

0 (2)

Destornillador Phillips

PASO 3 - Opción 2: Instalación de la ferretería de montaje para televisores con partes posteriores irregulares u obstruidas

1 Alinee los soportes para televisor (B) y las ruedas (C) con los agujeros para los tornillos en la parte posterior del televisor. Asegúrese de que los soportes estén a nivel.
2 Coloque los espaciadores (I o J) detrás de los soportes para televisor y las cintas Coloque las arandelas (G o H) sobre los agujeros en el soporte para televisor y las cintas. Inserte los tornillos (E, L, O, F, M, o P) a través de las arandelas, los soportes para televisor, las cintas y los espaciadores.

3 Apriete los tornillos hasta que estén firmemente contra los soportes del televisor. No apriete demasiado.

PASO 4 - Determine la ubicación del montaje en pared

Notas:

• Para información más detallada en como determinar donde taladrar los agujeros, visite el sitio height-finder (Detector de altura) en línea en: http://mf1.bestbuy.selectionassistant.com/index.php/heightfinder
• Su televisor debe de estar lo suficientemente alto que sus ojos estén al mismo nivel del centro de la pantalla. Normalmente, es de 40 a 60 pulgadas del piso.

El centro de su televisor coincidirá con el centro de la placa de pared (A). Antes de taladrar los agujeros en la pared:

1 Mida la distancia desde la superficie inferior hasta el medio de su televisor (la mitad de la altura del televisor). Esta medida es a.
2 Mida la distancia desde el suelo hasta donde desea que la parte inferior del televisor sea colocada en la pared. Recuerde que la parte inferior del televisor se debe colocar por encima de cualquier mueble (tales como los centros de entretenimiento o las bases de televisor). El televisor también debería de estar colocado por encima de los componentes (como un reproductor de discos Blu-ray o un receptor de TV por cable). Esta medida es b.
3 Adicione a + b. La medida total es la altura donde debe de estar el centro de la placa de pared en la pared.
4 Use un lápiz para marcar este lugar en la pared.

Necesitará

Cinta métrica

Lápiz

PASO 5 - Opción 1: Instalación en una pared con viga de madera

Notas:

• Los paneles de yeso que cubren la pared no deben exceder 5/8 pulg. (16 mm).
• Tamaño mínimo de la viga de madera: estándar 2 x 4 pulg. (51 × 102 mm) nominal de 1 ½ x 3 ½ pulg. (38 x 89 mm).
• El espacio mínimo entre los sujetadores horizontales no puede ser menor de 16 pulg. (40 cm)

1 Ubique las vigas. Verifique los centros de las vigas con un detector de vigas de borde a borde.
2 Alinee el centro de la plantilla de la placa para pared a la altura que determinó en el paso anterior y asegúrese de que esté a nivel, después péguela con cinta adhesiva a la pared.

3 Taladre cuatro agujeros guía a través de la plantilla a una profundidad de 2.4 pulg. (60 mm) usando una broca de taladro de 3/17 pulg. (4.5 mm) de diámetro. Retire la plantilla.

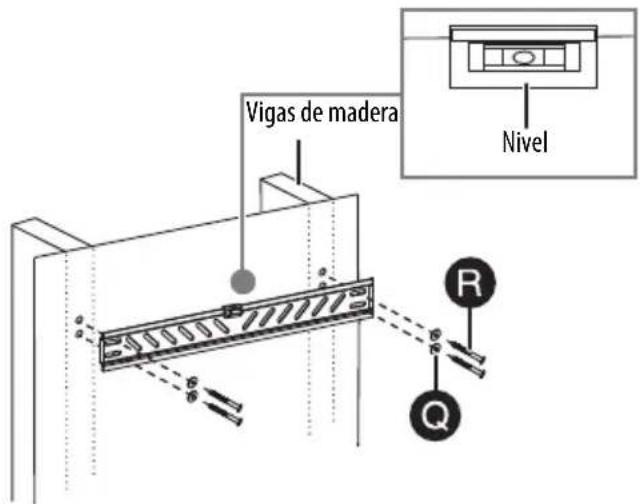

4 Alinee la placa para pared (A) con los agujeros guías, inserte los pernos de retraso (R) a través de las arandelas (Q), y en los agujeros de la placa para pared. Apriete los pernos de retraso hasta que se encuentren firmemente contra la placa de pared.

ADVERTENCIA: ¡Evite lesiones potenciales o daños materiales! NO apriete excesivamente los pernos de retraso (R).

Necesitará

Broca de taladro para madera de 3/17 pulg.

Llave de tubos de 1/2 pulg.

R (4)

Cinta adhesiva

Lápiz

Nivel

Detector de vigas de borde a borde

PASO 5 - Opción 2: Instalación en una pared de concreto sólido o de bloques de concreto

ADVERTENCIA: Para evitar daños materiales o lesiones a personas, nunca taladre en la argamasa entre los bloques. Monte la placa de pared directamente sobre la superficie de concreto.

Notas:

• Grosor mínimo del concreto sólido: 8 pulg. (203 mm)
• Tamaño mínimo del bloque de concreto: 8 x 8 x 16 pulg. (203 x 203 x 406 mm)
• La distancia mínima entre los dos sujetadores no puede ser menor de 16 pulg. (40 cm)

1 Alinee el centro de la plantilla de la placa para pared a la altura que determinó en el paso anterior y asegúrese de que esté a nivel, después péguela con cinta adhesiva a la pared.

2 Taladre cuatro agujeros guía a través de la plantilla a una profundidad de 2.4 pulg. (60 mm) usando una broca de taladro de 7/16 pulg. (10.5 mm) de diámetro. Retire la plantilla.

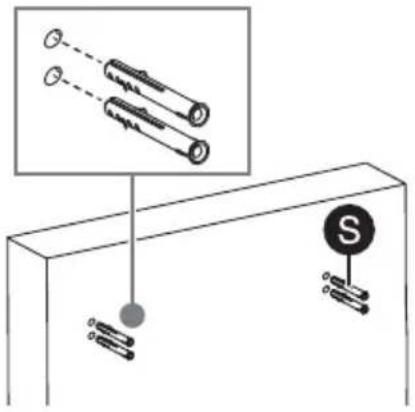

3 Inserte los anclajes de pared para concreto (S) en los agujeros guías y asegúrese usando el martillo de que los anclajes estén al ras de la superficie.

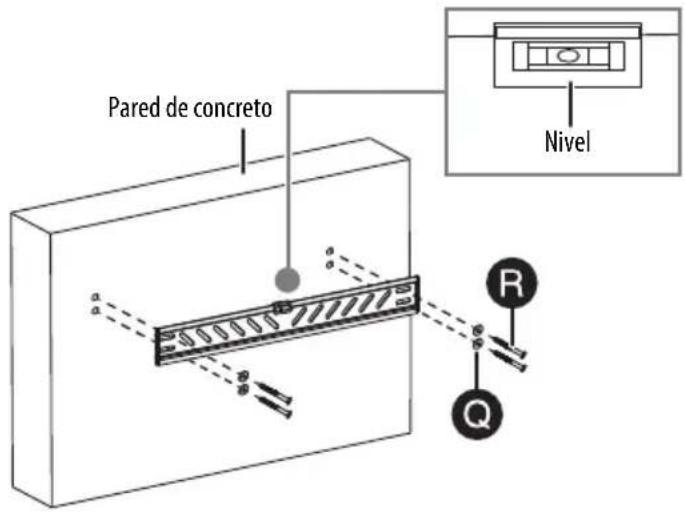

4 Alinee la placa para pared (A) con los anclajes (S), inserte los pernos de retraso (R) a través de las arandelas de los pernos de retraso (Q), y en los agujeros de la placa para pared. Apriete los pernos de retraso hasta que se encuentren firmemente contra la placa de pared.

ADVERTENCIA: ¡Evite lesiones potenciales o daños materiales! NO apriete excesivamente los pernos de retraso (R).

Necesitará

Broca de taladro para concreto de 7/16 pulg.

Llave de tubos de 1/2 pulg.

Q (4)

R (4)

S (4)

Nivel

Cinta adhesiva

Lápiz

PASO 6 - Montaje del televisor en la placa para pared

1 Coloque los soportes del televisor (B) en las mueccas de la placa de pared (A).
2 Presione la parte inferior del televisor hacia la pared hasta que el mecanismo de seguro encaje en su lugar. Si las cintas son demasiado largas, enróllelas alrededor de las ruedas (C).

¡PESADO! Necesitará ayuda con este paso.

¡Felicitaciones! Se termino la instalación. Ahora puede disfrutar de su televisor.

Extracción del televisor de la placa para pared

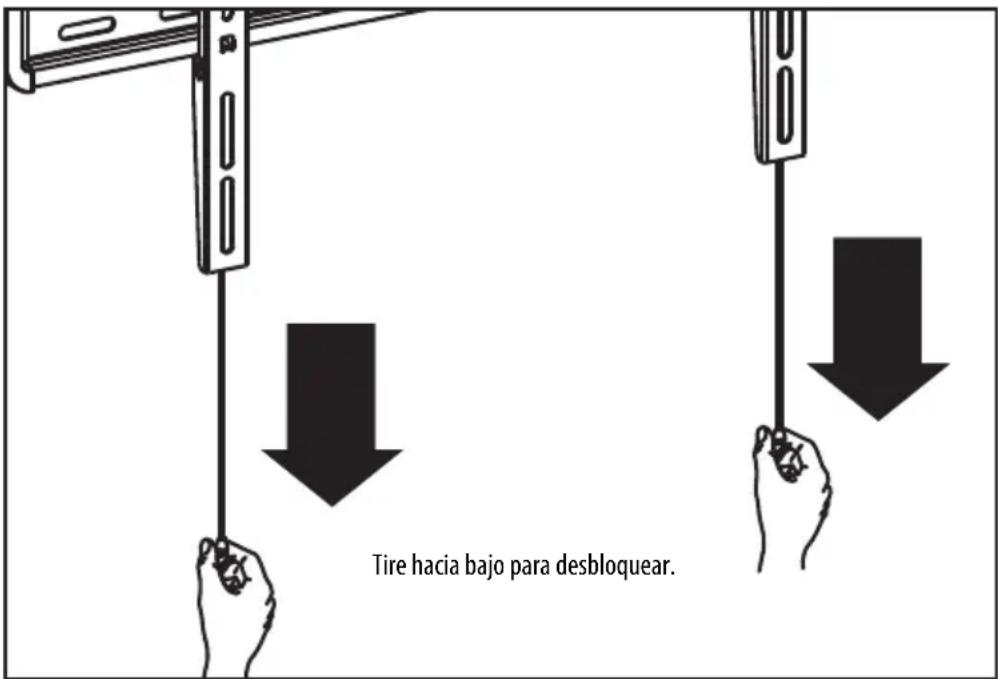

1 Sujete el televisor por el borde inferior tire hacia abajo de las cuerdas de bloqueo y tire de la parte inferior del televisor alejándolo de la pared.
2 Suelte los cables de bloqueo y levante la parte superior del televisor del soporte de pared.

¡PESADO! Necesitará ayuda con este paso.

GARANTÍA LIMITADA DE UN AÑO

Descripción:

El distribuidor* de los productos de la marca Best Buy Essentials le garantiza a usted, el comprador original de este producto nuevo de la marca Best Buy Essentials ("Producto"), que éste se encontrará libre de defectos de material o de mano de obra en su fabricación original por un periodo de un (1) año a partir de la fecha de compra del Producto ("Período de Garantía").

Para que esta garantía se aplique, su Producto tiene que haberse comprado en los Estados Unidos o en Canadá con un detallista de la marca Best Buy o en línea en los sitios www.bestbuy.com o www.bestbuy.ca y empacado con esta declaración de garantía.

¿Cuánto dura la garantía?

El Período de garantía dura por 1 año (365 días) a partir de la fecha en que compró el Producto. La fecha de compra se encuentra impresa en el recibo que recibió con el Producto.

¿Qué es lo que cubre esta garantía?

Durante el período de garantía, si un centro de reparación autorizado de Best Buy Essentials o el personal de la tienda determinan que el material o la mano de obra originales del producto son defectuosos, Best Buy Essentials (cómo su opción exclusiva): (1) reparará el Producto con repuestos nuevos o reconstruidos; o (2) reemplazará el Producto sin costo alguno por un producto nuevo o reconstruido con características similares. Los Productos y repuestos reemplazados bajo esta garantía se volverán propiedad de Best Buy Essentials y no se le regresarán a usted. Si se requiere la reparación de Productos o partes después de que se vence el Período de Garantía, usted deberá pagar todos los costos de mano de obra y de repuestos. Esta garantía estará vigente tanto como usted sea el dueño de su producto Best Buy Essentials durante el período de garantía. La cobertura de la garantía se anula si usted vende o transfiere el Producto.

¿Cómo se obtiene el servicio de garantía?

Si se compró el Producto en una tienda de Best Buy, o en un sitio Web de Best Buy (www.bestbuy.com o www.bestbuy.ca), lleve su recibo original y el Producto a cualquier tienda de Best Buy. Asegúrese de volver a colocar el Producto en su empaque original o en un empaque que provea la misma protección que el original.

Para obtener servicio de garantía, llame al 1-866-597-8427 en los Estados Unidos y Canadá. Los agentes de soporte técnico diagnosticarán y corregirán el problema por teléfono.

¿Dónde es válida la garantía?

Esta garantía sólo es válida en los Estados Unidos y Canadá en las tiendas de Best Buy o en sus sitios Web para el comprador original del producto en el país donde se realizó la compra.

¿Qué es lo que no cubre la garantía?

Esta garantía no cubre:

Capacitación o instrucción del cliente

• Instalación
- Ajustes de configuración
- Daños cosméticos
- Daños debidos al clima, relámpagos, causas de fuerza mayor, tales como sobretensiones
• Danos accidentales
- Uso inapropiado
• A b u s o
• Negligencia
- Uso o propósito comercial, incluyendo pero no limitado al uso en centros comerciales o lugares comunes de un condominio de varios pisos o un edificio de departamentos, o cualquier uso en un lugar que no sea una casa privada.
- Modificación de alguna parte del Producto, incluyendo la antena
- Un panel de pantalla dañado por la persistencia de imágenes estáticas (sin movimiento), mostradas por períodos de tiempo extendido (efecto "burn-in").
- Daño debido al uso o mantenimiento inapropiado

• Conexión a una fuente de voltaje o de alimentación incorrecta
• Intento de reparación por cualquier persona que no sea autorizada por BEST BUY ESSENTIALS para reparar el Producto
• Productos vendidos "tal cual" (en el estado en que se encuentran) o "con todas sus fallas"
• Consumibles, incluyendo pero no limitado a pilas (tipo AA, AAA, C etc.)
• Productos en los cuales el número de serie asignado en la fábrica ha sido alterado o removido
• Pérdida o robo de este producto o cualquier parte de sus componentes
• Las pantallas con hasta tres (3) pixeles defectuosos (puntos oscuros o incorrectamente iluminados) agrupados en una superficie más pequeña que la décima parte (1/10) del tamaño de la pantalla ni hasta cinco (5) pixeles defectuosos en toda la superficie de la pantalla. (Las pantallas basadas en píxeles pueden contener un número limitado de píxeles que pueden no funcionar normalmente).
• Los defectos o daños causados cómo resultado de cualquier contacto, sin limitarse a líquidos, geles o pastas.

EL REEMPLAZO O LA REPARACIÓN ESTIPULADOS BAJO ESTA GARANTÍA SON SU RECURSO EXCLUSIVO POR CUALQUIER VIOLACIÓN DE LA GARANTÍA. BEST BUY ESSENTIALS NO SERÁ RESPONSABLE POR DAÑOS INCIDENTALES O CONSECUENTES DEBIDO AL INCUMPLIMIENTO DE CUALQUIER GARANTÍA EXPRESA O IMPLÍCITA RELACIONADA CON ESTE PRODUCTO, INCLUYENDO PERO SIN LIMITARSE A ELLO, LA PÉRDIDA DE DATOS, LA IMPOSIBILIDAD DE USO DE SU PRODUCTO, LA PÉRDIDA DE NEGOCIOS O DE GANANCIAS. BEST BUY ESSENTIALS PRODUCTS NO HACE NINGUNA OTRA GARANTÍA EXPRESA E IMPLÍCITA RELACIONADA A ESTE PRODUCTO, INCLUYENDO PERO SIN LIMITARSE A, CUALQUIER GARANTÍA IMPLÍCITA Y CONDICIONES DE COMERCIALIZACIÓN Y IDONEIDAD PARA UN USO PARTICULAR, ESTÁN LIMITADAS EN DURACIÓN AL PERÍODO DE GARANTÍA DECLARADO ANTERIORMENTE Y NINGUNA GARANTÍA YA SEA EXPRESA O IMPLÍCITA SE APLICARÁ DESPUÉS DEL PERÍODO DE GARANTÍA. ALGUNOS ESTADOS, PROVINCIAS Y JURISDICIONES NO PERMITEN RESTRICCIONES EN CUANTO A LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA, ASÍ QUE LA RESTRICCIÓN ANTERIOR PUEDE NO APLICARSE EN SU CASO. ESTA GARANTÍA LE DA DERECHOS LEGALES ESPECÍFICOS, Y USTED PUEDE POSEER OTROS DERECHOS QUE VARÍAN DE ESTADO A ESTADO, O DE PROVINCIA A PROVINCIA.

Póngase en contacto con Best Buy Essentials:

1-866-597-8427

BEST BUY ESSENTIALS es una marca comercial de Best Buy y sus compañías asociadas.

* Distribuido por Best Buy Purchasing, LLC

7601 Penn Av. South, Richfield, MN 55423 E.U.A.

© 2021 Best Buy. Todos los derechos reservados.©2021 Best Buy. Todos los derechos reservados

Para información sobre el producto, contáctenos con la información siguiente:

1-866-597-8427

BEST BUY ESSENTIALS es una marca comercial de Best Buy y sus compañías asociadas.

Distribuida por Best Buy Purchasing, LLC

7601 Penn Av. South, Richfield, MN 55423 E.U.A.

© 2021 Best Buy. Todos los derechos reservados.

ENGLISH/ESPAÑOL

V1 20-0861
