DES-1000 - Desbrozadora Truper - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato DES-1000 Truper en formato PDF.
| Tipo de producto | Desbrozadora / Recortadora / Bordeadora Eléctrica |
| Marca | Truper |
| Modelo | DES-1000 |
| Código de modelo | 13521 |
| Voltaje | 127 V ~ |
| Frecuencia | 60 Hz |
| Corriente | 8 A |
| Potencia | 1.3 Hp (1000 W) |
| Velocidad sin carga | 7500 RPM |
| Capacidad de corte | 14" (35.6 cm) |
| Diámetro del hilo de corte | 0.062" (1.6 mm) |
| Modelos de hilo de corte recomendados | HDU-15-65, HTA-65, HTA-65B, HIDE-65P (Truper) |
| Ciclo de trabajo | 50 min trabajo / 20 min descanso, máximo 6 horas diarias |
| Clase de aislamiento | Clase II, IP20 |
| Aislamiento térmico del motor | Clase E |
| Tipo de cable de alimentación | 18 AWG x 2C, aislamiento 194°F, conexión tipo Y |
| Características de seguridad | Doble aislamiento, enchufe polarizado, bloqueo de interruptor, protector, se recomienda RCD |
| Montaje | Eje curvo, mango auxiliar en D, protector de seguridad |
| Función de bordeador | Sí, gire el eje curvo 180° |
| Reemplazo de escobillas de carbón | Solo en centros de servicio autorizados Truper |
| Garantía | 2 años |
Preguntas frecuentes - DES-1000 Truper
Preguntas de los usuarios sobre DES-1000 Truper
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Desbrozadora en formato PDF gratis! Encuentra tus instrucciones DES-1000 - Truper y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. DES-1000 de la marca Truper.
MANUAL DE USUARIO DES-1000 Truper
Desbrozadora / Orilladora
Este instructivo es para:
Modelo Código
DES-1000 13521
DES-1000
Especificaciones técnicas 3
Requerimientos eléctricos....3
Advertencias de Seguridad para herramientas eléctricas 4
Advertencias de Seguridad para uso de desbrozadoras eléctricas....5
Partes 6
Montaje 6
Puesta en marcha 8
Mantenimiento 9
Solución de problemas 9
Centros de Servicio Autorizados....10
Sucursales 12
Póliza de Garantía 12
ATENCIÓN
Para poder sacar el máximo provecho de la herramienta, alargar su vida útil, hacer válida la garantía en caso de ser necesario y evitar riesgos o lesiones graves, es fundamental leer este instructivo por completo antes de usar la herramienta.
Guarde este instructivo para futuras referencias.
Los gráficos de este instructivo son para referencia, pueden variar del aspecto real de la herramienta.
DES-1000
DES-1000
| Código | 13521 |
| Descripción | Desbrozadora y Orilladora |
| Tensión | 127 V ~ |
| Frecuencia | 60 Hz |
| Corriente | 8 A |
| Potencia | 1 000 W |
| Velocidad | 7500 r/min |
| Capacidad de corte | 350 mm (14") |
| Diámetro de hilo de corte | 1,6 mm |
| Ciclo de trabajo | 50 minutos de trabajo por 20 minutos de descanso. Máximo 6 horas diarias. |
| Conductores | 18 AWG x 2C con temperatura de aislamiento de 90 °C |
| Aislamiento | Clase II Grado IP IP20 |
El cable de alimentación tiene sujeta-cables tipo: Y La clase de construcción de la herramienta es: aislamiento reforzado. La clase de aislamiento térmico de los devanados del motor: Clase E
ADVERTENCIA Si el cable de alimentación se daña, éste debe ser reemplazado por el fabricante o Centro de Servicio
Autorizado TRUPER de evitar algún riesgo de descarga o accidente considerable.
La construcción del aislamiento eléctrico de esta herramienta es alterado por salpicaduras o derramamiento de líquidos durante su operación. No la exponga a la lluvia, líquidos y/o humedad.
ADVERTENCIA Antes de obtener acceso a las terminales, todos los circuitos de alimentación deben ser desconectados.
Requerimientos eléctricos
Antes de utilizar el cordón de alimentación o algún cordón flexible adicional verificar que éstos no presenten señales de daño o maltratado. Si el cordón se llega a dañar durante su uso, desconectar el cordón de la alimentación inmediatamente. NO TOCAR EL CORDÓN DE ALIMENTACIÓN ANTES DE DESCONECTAR DE LA ALIMENTACIÓN . NO utilice el aparato si el cordón de alimentación esta dañado o maltratado.
ADVERTENCIA Las herramientas de doble aislamiento y aislamiento reforzado están equipadas con una clavija polarizada (una pata es más ancha que la otra). Esta clavija cabe en cualquier enchufe polarizado y sólo puede conectarse de una forma. Si la clavija no cabe en el enchufe, voltéelo. Si aún así no cabe, póngase en contacto con un electricista calificado o instale un enchufe polarizado. No altere la clavija en forma alguna. Ambos tipos de aislamiento eliminan la necesidad de un cable de corriente de tres partes con conexión a tierra o de un sistema de corriente eléctrica con conexión a tierra.
ADVERTENCIA Al usar un cable de extensión, asegúrese de usar el calibre
suficiente para transportar la corriente que consumirá su herramienta. Un cable de un calibre inferior ocasionará caídas de tensión en la línea, teniendo como resultado pérdida de potencia y sobrecalentamiento del motor. La siguiente tabla muestra el tamaño correcto que debe usarse dependiendo de la longitud del cable y de la capacidad de amperes indicada en la placa de datos de la herramienta. Si tiene dudas use el siguiente calibre más alto.
Capacidad en Amperes
| de 0 A hasta 10 A |
| de 10 A hasta 13 A |
| de 13 A hasta 15 A |
| de 15 A hasta 20 A |
Número de conductores
| 3 (uno a tierra) |
Calibre de extensión
| de 1,8 m a 15 m | mayor de 15 m |
| 18 AWG(*) | 16 AWG |
| 16 AWG | 14 AWG |
| 14 AWG | 12 AWG |
| 8 AWG | 6 AWG |
* Se permite utilizarlo siempre y cuando las extensiones mismas cuenten con un artefacto de protección contra sobrecorriente.
AWG = Calibre de alambre estadounidense (American Wire Gauge). Referencia: NMX-J-195-ANCE
ADVERTENCIA Al operar herramientas eléctricas en exteriores, utilice una extensión
aterrizada marcada como "Uso exterior" marca volteck. Estas extensiones son especiales para el uso en exteriores y reducen el riesgo de sufrir una descarga eléctrica.
¡ADVERTENCIA! Lea detenidamente todas las advertencias de seguridad y todas las instrucciones que se enlistan a continuación. La omisión de alguna de ellas puede dar como resultado un choque eléctrico, incendio y/o daño serio. Conserve las advertencias y las instrucciones para futuras referencias.
Área de trabajo
Mantenga el área de trabajo limpia y bien iluminada.
Las áreas desordenadas y obscuras son propensas a accidentes.
No maneje la herramienta en ambientes explosivos, como en presencia de líquido, gas o polvo inflamables.
Las herramientas eléctricas producen chispas que pueden encender material inflamable.
Mantenga alejados a los niños y curiosos cuando opere la herramienta.
Las distracciones pueden hacer que pierda el control.
Seguridad eléctrica
La clavija de la herramienta debe coincidir con el tomacorriente. Nunca modifique una clavija. No use ningún tipo de adaptador para clavijas de herramientas puestas a tierra.
Clavijas modificadas y enchufes diferentes aumentan el riesgo de choque eléctrico.
Evite el contacto del cuerpo con superficies puestas a tierra como tuberías, radiadores, cocinas eléctricas y refrigeradores.
Hay un mayor riesgo de choque eléctrico si el cuerpo está puesto a tierra.
No exponga la herramienta a la lluvia o condiciones de humedad.
El agua que ingresa en la herramienta aumenta el riesgo de choque eléctrico.
No fuerce el cable. Nunca use el cable para transportar, levantar o desconectar la herramienta. Mantenga el cable lejos del calor, aceite, orillas afiladas o piezas en movimiento.
Los cables dañados o enredados aumentan el riesgo de choque eléctrico.
Cuando maneje una herramienta en exteriores, use una extensión especial para uso en exteriores.
El uso de una extensión adecuada para exteriores reduce el riesgo de choque eléctrico.
Si el uso de la herramienta en un lugar húmedo es inevitable, use una alimentación protegida por un interruptor de circuito de falla a tierra (GFCI).
El uso de un GFCI reduce el riesgo de choque eléctrico.
Seguridad personal
Esté alerta, vigile lo que está haciendo y use el sentido común cuando maneje una herramienta. No la use si está cansado o bajo la influencia de drogas, alcohol o medicamentos.
Un momento de distracción mientras maneja la herramienta puede causar un daño personal.
Use equipo de seguridad. Use siempre protección para los ojos.
El uso de equipo de seguridad como lentes de seguridad, mascarilla antipolvo, zapatos antideslizantes, casco y protección para los oídos en condiciones apropiadas, reduce de manera significativa los daños personales.
Evite arranques accidentales. Asegúrese de que el interruptor está en posición "apagado" antes de conectar a la fuente de alimentación y/o a la batería o transportar la herramienta.
Transportar herramientas eléctricas con el dedo sobre el interruptor o conectar herramientas eléctricas que tienen el interruptor en posición de "encendido" puede causar accidentes.
Retire cualquier llave o herramienta de ajuste antes de arrancar la herramienta eléctrica.
Las llaves o herramientas que quedan en las partes rotativas de la herramienta pueden causar un daño personal.
No sobrepase su campo de acción. Mantenga ambos pies bien asentados sobre el suelo y conserve el equilibrio en todo momento.
Esto permite un mejor control de la herramienta en situaciones inesperadas.
Vista adecuadamente. No vista ropa suelta o joyas. Mantenga su pelo, su ropa y guantes alejados de las piezas en movimiento.
La ropa o el pelo sueltos o las joyas pueden quedar atrapados en las piezas en movimiento.
En caso de contar con dispositivos de extracción y recolección de polvo conectados a la herramienta, verifique sus conexiones y úselos correctamente.
El uso de estos dispositivos reduce los riesgos relacionados con el polvo.
Uso y cuidados de la herramienta
No fuerce la herramienta. Use la herramienta adecuada para el trabajo a realizar.
La herramienta adecuada hace un trabajo mejor y más seguro cuando se usa al ritmo para el que fue diseñado.
No use la herramienta si el interruptor no funciona.
Cualquier herramienta eléctrica que no pueda encenderse o apagarse es peligrosa y debe repararse antes de ser operada.
Desconecte la herramienta de la fuente de alimentación y/o de la batería antes de efectuar cualquier ajuste, cambiar accesorios o almacenarla.
Estas medidas reducen el riesgo de arrancar la herramienta accidentalmente.
Almacene las herramientas fuera del alcance de los niños permita su manejo por personas no familiarizadas con las herramientas o con las instrucciones.
Las herramientas eléctricas son peligrosas en manos no entrenadas.
Déle mantenimiento a la herramienta. Compruebe que las partes móviles no estén desalineadas o trabadas, que no haya piezas rotas u otras condiciones que puedan afectar su operación. Repare cualquier daño antes de usar la herramienta.
Muchos accidentes son causados por el escaso mantenimiento de las herramientas.
Mantenga los accesorios de corte afilados y limpios.
Los accesorios de corte en buenas condiciones son menos probables de trabarse y más fáciles de controlar.
Use la herramienta, sus componentes y accesorios de acuerdo con estas instrucciones y de la manera prevista para el tipo de herramienta, en condiciones de trabajo adecuadas.
El uso de la herramienta para aplicaciones diferentes para las que está diseñada podría causar una situación de peligro.
Servicio
Repare la herramienta en un Centro de Servicio Autorizado TRUPER: usando sólo piezas de repuesto idénticas.
Para mantener la seguridad de la herramienta.
La máquina no debe de ser utilizada por niños ni por personas con capacidades físicas, sensoriales o mentales reducidas; tampoco por personas sin experiencia o conocimientos en su uso, a menos que estén supervisadas por una persona responsable de su seguridad o reciban instrucciones previas sobre el uso de la máquina.
Los niños deben de estar bajo supervisión para asegurarse de que no jueguen con la máquina. Se debe de mantener una estricta supervisión si niños o personas discapacitadas llegan a utilizar cualquier tipo de aparato electrodoméstico o estén cerca de él.
Antes de utilizar la desbrozadora
ATENCIÓN • Se recomienda que la desbrozadora este conectada por medio de un dispositivo de corriente residual (RCD) con una corriente de corte no mayor que 30 mA.
- Lea las instrucciones cuidadosamente. Familiarícese con los controles y el uso apropiado del equipo.
- Mantenga el cordón flexible adicional alejado de los elementos de corte.
- Utilice protección para los ojos.
- Nunca permita que los niños o personas no familiarizadas con el aparato lo utilicen.
- Evite el uso del aparato, mientras exista gente alrededor, especialmente niños o mascotas.
- Utilice el aparato únicamente a la luz del día o cuando exista una buena iluminación.
- Nunca opere el aparato con alguna guarda o protección dañada, o sin guardas y protecciones en su lugar.
- Encienda el motor solo cuando las manos y los pies se encuentren alejados de los elementos de corte.
- Nunca ensamble elementos de corte de metal.
- Utilice solamente las partes y accesorios de reemplazo recomendados por el fabricante.
- Siempre desconecte el aparato de la alimentación cuando no se utilice.
- Desconecte el aparato de la alimentación antes de llevar a cabo el mantenimiento o limpieza.
- Inspeccione y brinde regularmente un mantenimiento al aparato. El equipo solo debe repararse en un centro de servicio autorizado.
- Tenga cuidado de no lastimarse con las navajas que sirven para ajustar la longitud de los filamentos. Después de colocar un nuevo filamento de corte, vuelva a colocar el aparato a su posición normal de uso antes de encenderlo nuevamente.
- Asegúrese siempre de que los orificios de ventilación estén libre de residuos.
- Cuando no utilice el aparato manténgalo lejos de alcance de los infantes.
- Inspeccione detenidamente el área que se va a recortar para evitar cualquier obstáculo y retirar objetos extraños que puedan ser lanzados por la desbrozadora. De lo contrario puede provocar un accidente y reducir la vida útil de la herramienta.
ATENCIÓN ea que se va a recortar debe de estar perfectamente iluminada.
ATENCIÓN fúrese de que la desbrozadora cuenta con todas sus partes en óptimo estado y tenga la guarda del hilo de corte debidamente colocada. Revise que las ranuras de ventilación estén libres de desechos. No use la desbrozadora si la guarda está dañada o no cuenta con todas sus partes.
ADVERTENCIA e únicamente hilo de nailon original, y por ningún motivo reemplazarlo por hilo de metal.
- Para mejores resultados se recomienda utilizar sólo reemplazos de hilo originales tales como: HTA-65B, HIDE-65P,HTA-65 y HDU-15-65 marca Truper®. - Recuerde que esta herramienta está diseñada para cortar césped como se indica en este instructivo. De ninguna manera se debe emplear para cualquier otro propósito.
ADVERTENCIA • Para evitar descargas eléctricas evite realizar trabajos en ambientes húmedos, mientras llueva y/o cortar césped con rocío.
Mientras utiliza la desbrozadora
ATENCIÓN tilice la desbrozadora cerca de otras personas, niños o animales.

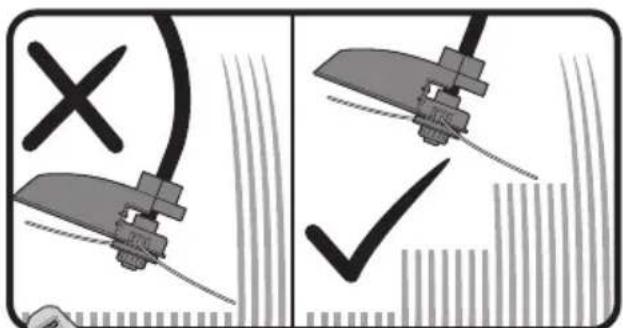

ADVERTENCIA la permita que el cabezal de corte sobrepase los 30 cm de altura y no lo dirija a personas o animales.
ADVERTENCIA e la desbrozadora para cortar únicamente a nivel del piso, por ningún motivo la utilice para cortar vegetación sobre piedras o paredes.
ATENCIÓN amine por suelos de graba con la desbrozadora funcionando, el hilo de corte puede lanzar fragmentos de graba al operador u otras personas provocando lesiones.
ATENCIÓN tenga siempre a la vista el cable de alimentación para evitar dañarlo con el hilo de corte.
ADVERTENCIA cerque las manos o los pies al cabezal de corte mientras la desbrozadora está funcionando.
PELIGRO so de realizar trabajos cerca de vías de tránsito suspenda el corte hasta que no haya vehículos a la vista. Ya que las partículas extrañas que pueden ser lanzadas por la desbrozadora hacia los vehículos en movimiento pueden desencadenar un accidente grave.
Después de utilizar la desbrozadora
ADVERTENCIA elementos de corte continúan girando después de apagar el
- No intente detener el movimiento giratorio del hilo de corte de ninguna otra forma que soltando el interruptor. Espere a que el carrete se detenga por sí mismo después de apagar la desbrozadora, esto demorará unos cuantos segundos.
TRUPER®
Partes
Alerta de seguridad.
Lea el instructivo de uso antes de operar la máquina.
Use protección auditiva.
Use lentes de seguridad.
Despejar el área donde vaya a cortarse el césped de objetos que puedan salir lanzados. Se deben mantener alejados del área de corte a personas y animales.
No se deje al alcance de los niños.
En caso de dañarse el cable de alimentación desconecte inmediatamente la clavija.
No se exponga a la humedad.
Montaje
Eje curvo
- Inserte el eje curvo (A) en la montura (B) haciendo coincidir el orificio (C) de la montura con el botón del eje curvo.
- Asegúrese de que la flecha flexible del eje curvo se acople correctamente en el interior del adaptador (D) del mango superior.
- Apriete la perilla (E) para bloquear el eje curvo en su lugar.
Mango auxiliar tipo "D"
- Instale el mango auxiliar como se muestra en la imagen.
- Recorra el mango auxiliar por el eje superior a una altura adecuada para operar la desbrozadora.
- Apriete la perilla para fijar la posición y el ángulo del mango auxiliar.
- Instale la guarda como se muestra en la imagen.
- Recuerde instalar debidamente la guarda antes de encender la desbrozadora.
Carrete de hilo de corte
- Con la desbrozadora apagada y desconectada retire la tapa de retención del carrete (F) girándola en sentido contrario a las manecillas del reloj.
- Retire el carrete vacío, asegúrese de que esté limpio y que no tenga partes dañadas o gastadas.
• Corte una pieza de hilo de 3 m - Doble el hilo a la mitad de su longitud, e insértelo en la muesca.
- Tome ambos hilos y enrédelos en el sentido que indica la flecha marcada en el carrete. Asegúrese de que cada pieza de hilo se enrede en su sección respectiva (superior e inferior). No enrede demasiado hilo, después de enredarlo debe quedar una distancia mínima de 6 mm entre el borde del carrete y el hilo enredado.
- Deje sin enredar aproximadamente 15 cm (6") de ambos hilos e inserte el hilo de la sección superior en una de las muescas de la cubierta del carrete. Dé media vuelta más al carrete e inserte el hilo de la sección inferior en la ranura contraria de la cubierta del carrete.
Esto es con el fin de que el hilo no se desenrede mientras instala el carrete en la desbrozadora, más adelante deberá liberar los hilos de sus muescas. - Coloque de nuevo el carrete en su cubierta (H) haciendo pasar los extremos de cada hilo por los orificios de la cubierta. Si el hilo se suelta o enreda en este paso vuelva a enredarlo en el carrete y asegúrelo en sus muescas.
- Jale hacia afuera y con fuerza ambos extremos del hilo de corte para liberarlo de las muescas de la parte superior del carrete.
- Coloque el carrete con su cubierta en el eje de impulsión (I) empuje el carrete hacia el eje para que sobresalga su extremo roscado y asegúrelo con la tapa de retención (F).
- En el caso de instalar un carrete nuevo libere las puntas de los hilos de sus muescas y desenrede 15 cm (6") de ambos hilos aproximadamente para volver a asegurarlos en sus muescas antes de colocar el carrete en su cubierta.
- Se recomienda utilizar con hilos de corte de 1,6 mm de diámetro modelo ( HDU-15-65, HTA-65, HTA-65B, HIDE-65P )
Encendido
- Haga un bucle (A) en el extremo de una extensión aterrizada marcada como "Uso exterior" marca y sujete a través del sujetador como se muestra en la imagen (B).
- Conecte la desbrozadora a la extensión como se indica en el gráfico.
- Estire perfectamente el cable de extensión para evitar obstáculos.
- Conecte la extensión a una toma de corriente que tenga la tensión especificada para la desbrozadora.
- Como medida adicional de seguridad se recomienda utilizar un interruptor de corriente (no incluido) en caso de picos de corriente de 30 mA o menos.

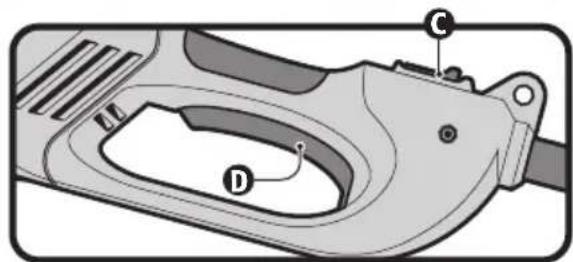

- Para encender la desbrozadora presione el seguro del interruptor (C) junto con el interruptor (D). El seguro del interruptor evita encendidos accidentales.
- Para apagarla suelte el interruptor.
Operación
ATENCIÓN
• Recuerde que usted como operador
de la desbrozadora es responsable de su seguridad, así como de quienes se encuentren cerca del área de trabajo. Siga todas las normas de seguridad (páginas 4 y 5) antes de operar la herramienta.
- Mantenga una postura equilibrada con ambos pies apoyados firmemente en el piso.
- Sostenga la desbrozadora con firmeza frente a usted con una mano en el mango y la otra en el mango auxiliar de manera que la herramienta quede alineada a su cuerpo y apuntando el cabezal de corte 30° hacia abajo, lejos de sus pies.
PELIGRO
- No encienda ni opere la desbrozadora n posición.
- Encienda la desbrozadora y realice los cortes de izquierda a derecha rotando su cintura manteniendo la posición de la herramienta.
- Conforme se realice el corte de pasto el hilo de corte se desgastará y terminará por desprenderse, para liberar más hilo del carrete presione un poco la desbrozadora hacia abajo para que el suelo presione la tapa de retención contra el carrete y libere más hilo. El sobrante será cortado por la cuchilla de la guarda, en ese instante deje de empujar la desbrozadora contra el piso para no gastar hilo.
- Para cortar maleza o pasto altos hágalo gradualmente, no intente cortarlo de una sola vez desde la base, pues los residuos pueden atascar el cabezal de corte o hacerle perder el control de la desbrozadora.
Orilladora
- Es posible utilizar la desbrozadora para cortar y definir el límite del césped siguiendo el contorno de banquetas y veredas.
- Afloje la perilla (E), apriete el botón opuesto a la perilla y libere el eje curvo.
- Gire el eje curvo 180° para que el hilo de corte apunte hacia abajo (F).
- Inserte de nuevo el eje curvo hasta que el botón haga click, apriete la perilla. La desbrozadora está lista para ser operada como orilladora.
- Limpiar la desbrozadora después de cada uso la mantendrán en óptimas condiciones y prolongará su vida útil.
- Para la limpieza utilice un trapo humedecido con agua caliente y un cepillo suave.
- Después de cada uso desmonte todas las partes de la herramienta y retire de ellas todas las partículas de pasto y tierra adheridas. Ponga especial atención al carrete del hilo de corte y sus ranuras, así como la guarda.
- Limpie perfectamente las ranuras de ventilación de la desbrozadora para dejarlas libres de cualquier obstrucción de pasto o tierra.
Almacenaje
- Limpie la herramienta antes de guardarla para evitar enmohecimiento.
- Almacene la desbrozadora en un lugar seco y templado, lejos de la luz del sol (de preferencia un lugar oscuro) y fuera del alcance de los niños.
- Evite almacenar la desbrozadora en bolsas de plástico, de lo contrario la humedad generada podría estropearla.
- Evite almacenar la desbrozadora con la guarda apoyada en el piso, pues ésta podría deformarse. La desbrozadora debe almacenarse colgada del mango superior de manera que la guarda no toque el piso.
Cambio de carbones
- Los carbones deben revisarse periódicamente, y ser reemplazados siempre por un Centro de Servicio Autorizado TRUPER° cuando se hayan desgastado. Después de que hayan sido reemplazados, pida que se inspeccione si los nuevos carbones pueden moverse libremente en el porta-carbón y solicite que enciendan la herramienta durante 5 minutos para emparejar el contacto de los carbones y el conmutador.
- Sólo se deben de usar carbones de repuesto originales, TRUPER* diseñados específicamente con la dureza y la resistencia eléctrica adecuadas para cada tipo de motor. Los carbones fuera de especificaciones pueden dañar el motor.
Cuando se haga el cambio de carbones siempre deben reemplazarse los dos carbones.
Protección ambiental
- El material de desecho de la herramienta como empaques, piezas dañadas o la herramienta en sí después de haber cumplido con su vida útil, no deben de ser manejados como basura. Deben de ser llevados a un centro de reciclaje para ser tratados de forma adecuada respetando todas las normas ambientales.
Solución de problemas
Problema Causa Solución
| El hilo de corte no avanza al presionar la tapa de retención. | • El hilo se pegó entre sí.• No hay hilo suficiente en el carrete.• El hilo está enredado en el carrete.• El hilo no ha sido liberado de las muescas del carrete. | • Lubrique el cabezal de corte con lubricador de silicón TRUPER en aerosol.• Coloque hilo nuevo en el carrete (consulte la página 7).• Apague la desbrozadora y enrede de nuevo el hilo en el carrete (consulte la página 7).• Apague la desbrozadora y jale los extremos de ambos hilos de corte para liberarlos. |
| Es difícil girar la tapa de retención. | • La rosca del anillo está sucia o dañada. | • Limpie las cuerdas y lubríquelas con grasa, de no mejorar la situación reemplace la tapa de retención. |
| El pasto se enrolla alrededor del eje inferior y del cabezal de corte. | • Está cortando pasto demasiado alto al nivel del suelo. | • Corte el pasto alto de manera gradual como se explica en la página 8. |
En caso de tener algún problema para contactar un Centro de Servicio consulte nuestra página www.truper.com donde obtendrá un listado actualizado, o llame al teléfono: (800) 690-6990 ó (800) 018-7873 donde le informarán cuál es el Centro de Servicio Autorizado TRUPER más cercano.
AGUASCALIENTES DE TODO PARA LA CONSTRUCCIÓN
GRAL. BARRAGÁN #1201, COL. GREMIAL, C.P. 20030, AGUASCALIENTES, AGS. TEL.: 449 994 0537
BAJA SUCURSAL TIJUANA
CALIFORNIA SUR AV. LA ENCANTADA, LOTE #5, PARQUE INDUSTRIAL EL FLORIDO II, C.P 22244, TIJUANA, B.C. TEL.: 664 969 5100
FIX FERRETERÍAS
FELIPE ÁNGELES ESQ. RUIZ CORTÍNEZ S/N, COL. PUEBLO NUEVO, C.P. 23670, CD. CONSTITUCIÓN, B.C.S. TEL.: 613 132 1115
CAMPECHE TORNILLERÍA Y FERRETERÍA AAA
AV. ÁLVARO OBREGÓN #324, COL. ESPERANZA C.P. 24080 CAMPECHE, CAMP. TEL.: 981 815 2808
CHIAPAS FIX FERRETERÍAS
AV. CENTRAL SUR #27, COL. CENTRO, C.P. 30700, TAPACHULA, CHIS. TEL.: 962 118 4083
CHIHUAHUA SUCURSAL CHIHUAHUA
AV. SILVESTRE TERRAZAS #128-11, PARQUE INDUSTRIAL BAFAR, CARRETERA MÉXICO CUAUHTÉMOC, C.P. 31415, CHIHUAHUA, CHIH. TEL. 614 434 0052
CIUDAD DE FIX FERRETERÍAS
EL MONSTRUO DE CORREGIDORA, CORREGIDORA # 22, COL. CENTRO, C.P. 06060, CUAUHTÉMOC, CDMX. TEL: 55 5522 5031 / 5522 4861
COAHUILA SUCURSAL TORREÓN
CALLE METAL MECÁNICA #280, PARQUE INDUSTRIAL ORIENTE, C.P. 27278, TORREÓN, COAH. TEL.: 871 209 68 23
COLIMA BOMBAS Y MOTORES BYMTESA DE MANZANILLO
BLVD. MIGUEL DE LA MADRID #190, COL. 16 DE SEPTIEMBRE, C.P. 28239, MANZANILLO, COL. TEL.: 314 332 1986 / 332 8013
DURANGO TORNILLOS ÁGUILA, S.A. DE C.V.
MAZURIO #200, COL. LUIS ECHEVERRÍA, DURANGO, DGO.TEL.: 618 817 1946 / 618 818 2844
ESTADO DE SUCURSAL CENTRO JILOTEPEC
AV. PARQUE INDUSTRIAL #1-A, JILOTEPEC, C.P. 54240, JILOTEPEC, EDO. DE MÉX. TEL: 761 782 9101 EXT. 5728 Y 5102
GUANAJUATO CÍA. FERRETERA NUEVO MUNDO S.A. DE C.V.
AV. MÉXICO - JAPÓN #225, CD. INDUSTRIAL, C.P. 38010, CELAYA, GTO. TEL.: 461 617 7578 / 79 / 80 / 88
GUERRERO CENTRO DE SERVICIO ECLIPSE
CALLE PRINCIPAL MZ.1 LT. 1, COL. SANTA FE, C.P. 39010, CHILPANCINGO, GRO. TEL.: 747 478 5793
HIDALGO FERREPRECIOS S.A. DE C.V.
LIBERTAD ORIENTE #304 LOCAL 30, INTERIOR DE PASAJE ROBLEDO, COL. CENTRO, C.P. 43600, TULANCINGO, HGO. TEL.: 775 753 6615 / 775 753 6616
JALISCO SUCURSAL GUADALAJARA
AV. ADOLFO B. HORN # 6800, COL: SANTA CRUZ DEL VALLE, C.P.: 45655, TLAJOMULCO DE ZUÑIGA, JAL. TEL.: 33 3606 5285 AL 90
MICHOACÁN FIX FERRETERÍAS
AV. PASEO DE LA REPÚBLICA #3140-A, COL. EX-HACIENDA DE LA HUERTA, C.P. 58050, MORELIA, MICH. TEL.: 443 334 6858
MORELOS FIX FERRETERÍAS
CAPITÁN ANZURES #95, ESQ. JOSÉ PERDIZ, COL. CENTRO, C.P. 62740, CUAUTLA, MOR. TEL.: 735 352 8931
NAYARIT HERRAMIENTAS DE TEPIC
MAZATLAN #117, COL. CENTRO, C.P. 63000, TEPIC, NAY. TEL.: 311 258 0540
NUEVO LEÓN SUCURSAL MONTERREY
AV. STIVA #275, PARQUE INDUSTRIAL STIVA BARRAGAN, SAN NICOLAS DE LOS GARZA, C.P. 66420, MONTERREY, N.L. TEL.: 81 8352 8791 / 81 8352 8790
OAXACA FIX FERRETERÍAS
AV. 20 DE NOVIEMBRE #910, COL. CENTRO, C.P. 68300, TUXTEPEC, OAX. TEL.: 287 106 3092
PUEBLA SUCURSAL PUEBLA
AV PERIFÉRICO #2-A, SAN LORENZO ALMECATLA, C.P. 72710, CUAUTLACINGO, PUE. TEL.: 222 282 8282 / 84 / 85 / 86
OUERÉTARO ARU HERRAMIENTAS S.A DE C.V.
AV. PUERTO DE VERACRUZ #110, COL. RANCHO DE ENMEDIO, C.P. 76842, SAN JUAN DEL RÍO, QRO. TEL.: 427 268 4544
OUINTANA ROO FIX FERRETERÍAS
CARRETERA FEDERAL MZ. 46 LT. 3 LOCAL 2, COL EJIDAL, C.P. 77710 PLAYA DEL CARMEN, Q.R. TEL.: 984 267 3140
SAN LUIS FIX FERRETERÍAS
POTOSÍ AV. UNIVERSIDAD #1850, COL. EL PASEO, C.P. 78320, SAN LUIS POTOSÍ, S.L.P. TEL.: 444 822 4341
SINALOA SUCURSAL CULIACÁN
AV. JESÚS KUMATE SUR #4301, COL. HACIENDA DE LA MORA, C.P. 80143, CULIACÁN, SIN. TEL.: 667 173 9139 / 173 8400
SONORA FIX FERRETERIAS
CALLE 5 DE FEBRERO #517, SUR LT. 25 MZ. 10, COL CENTRO, C.P. 85000, CD. OBREGÓN, SON. TEL.: 644 413 2392
TABASCO SUCURSAL VILLAHERMOSA
CALLE HELIO LOTES 1, 2 Y 3 MZ. #1, COL. INDUSTRIAL, 2A ETAPA, C.P. 86010, VILLAHERMOSA, TAB. TEL.: 993 353 7244
TAMAULIPAS VM ORINGS Y REFACCIONES
CALLE ROSITA #527 ENTRE 20 DE NOVIEMBRE Y GRAL. RODRÍGUEZ, FRACC. REYNOSA, C.P. 88780, REYNOSA, TAMS. TEL.: 899 926 7552
TLAXCALA SERVICIOS Y HERRAMIENTAS INDUSTRIALES
PABLO SIDAR #132, COL. BARRIO DE SAN BARTOLOMÉ, C.P. 90970, SAN PABLO DEL MONTE, TLAX. TEL.: 222 271 7502
VERACRUZ LA CASA DISTRIBUIDORA TRUPER
BLVD. PRIMAVERA. ESQ. HORTENSIA S/N, COL. PRIMAVERA C.P. 93308, POZA RICA, VER. TEL.: 782 823 8100 / 826 8484
YUCATÁN SUCURSAL MÉRIDA
CALLE 33 #600 Y 602, LOCALIDAD ITZINCAB Y MULSAY, MPIO. UMÁN, C.P. 97390, MÉRIDA, YUC. TEL.: 999 912 2451
Modelo Código Marca
DES-1000 13521
TRUPER
Este producto, sus piezas y componentes están garantizados por dos años contra defectos de fabricación, funcionamiento y mano de obra, excepto cuando: el producto haya sido usado en condiciones distintas a las recomendadas, o no se haya operado de acuerdo al instructivo, o haya sido alterado o reparado por personal no autorizado por TRUPER. Para hacer válida la garantía o adquirir piezas y componentes deberá presentar el producto y su comprobante de compra en Av. San Isidro #110, Col. Industrial San Antonio, Alc. Azcapotzalco, C.P. 02760, CDMX, México. o en el establecimiento donde lo compró, o en algún Centro de Servicio TRUPER de los enlistados en el anexo de la póliza de garantía y/o en www.truper.com. Los gastos de transportación que resulten para su cumplimiento serán cubiertos por TRUPER. Para dudas o comentarios, llame al 800-690-6990. Importado por: Truper, S.A. de C.V., Parque Industrial #1, Jilotepec, Edo. de México., México. C.P. 54240, Hecho en China
Sello del establecimiento comercial:
2 ANOS
Fecha de entrega:
DE TODO PARA LA CONSTRUCCIÓN
GRAL. BARRAGÁN #1201, COL. GREMIAL, C.P. 20030, AGUASCALIENTES, AGS. TEL.: 449 994 0537
BAJA
SUCURSAL TIJUANA
CALIFORNIA SUR
AV. LA ENCANTADA, LOTE #5, PARQUE INDUSTRIAL EL FLORIDO II, C.P 22244, TIJUANA, B.C. TEL.: 664 969 5100
FIX FERRETERÍAS
FELIPE ÁNGELES ESQ. RUIZ CORTÍNEZ S/N, COL. PUEBLO NUEVO, C.P. 23670, CD. CONSTITUCIÓN, B.C.S. TEL.: 613 132 1115
CAMPECHE
TORNILLERÍA Y FERRETERÍA AAA
AV. ÁLVARO OBREGÓN #324, COL. ESPERANZA C.P. 24080 CAMPECHE, CAMP. TEL.: 981 815 2808
CHIAPAS
FIX FERRETERÍAS
AV. CENTRAL SUR #27, COL. CENTRO, C.P. 30700, TAPACHULA, CHIS. TEL.: 962 118 4083
CHIHUAHUA
SUCURSAL CHIHUAHUA
AV. SILVESTRE TERRAZAS #128-11, PARQUE INDUSTRIAL BAFAR, CARRETERA MÉXICO CUAUHTÉMOC, C.P. 31415, CHIHUAHUA, CHIH. TEL. 614 434 0052
MÉXICO
FIX FERRETERÍAS
EL MONSTRUO DE CORREGIDORA, CORREGIDORA # 22, COL. CENTRO, C.P. 06060, CUAUHTÉMOC, CDMX. TEL: 55 5522 5031 / 5522 4861
COAHUILA
SUCURSAL TORREÓN
CALLE METAL MECÁNICA #280, PARQUE INDUSTRIAL ORIENTE, C.P. 27278, TORREÓN, COAH. TEL.: 871 209 68 23
COLIMA
BOMBAS Y MOTORES BYMTESA DE MANZANILLO
BLVD. MIGUEL DE LA MADRID #190, COL. 16 DE SEPTIEMBRE, C.P. 28239, MANZANILLO, COL. TEL.: 314 332 1986 / 332 8013
DURANGO
TORNILLOS ÁGUILA, S.A. DE C.V.
MAZURIO #200, COL. LUIS ECHEVERRÍA, DURANGO, DGO.TEL.: 618 817 1946 / 618 818 2844
ESTADO DE
SUCURSAL CENTRO JILOTEPEC
AV. PARQUE INDUSTRIAL #1-A, JILOTEPEC, C.P. 54240, JILOTEPEC, EDO. DE MÉX. TEL: 761 /82 9101 EXT. 5/28 Y 5102
GUANAJUATO
CÍA. FERRETERA NUEVO MUNDO S.A. DE C.V.
AV. MÉXICO - JAPÓN #225, CD. INDUSTRIAL, C.P. 38010, CELAYA, GTO. TEL.: 461 617 7578 / 79 / 80 / 88
GUERRERO
CENTRO DE SERVICIO ECLIPSE
CALLE PRINCIPAL MZ.1 LT. 1, COL. SANTA FE, C.P. 39010, CHILPANCINGO, GRO. TEL.: 747 478 5793
HIDALGO
HERRAMIENTAS DE TEPIC
MAZATLAN #117, COL. CENTRO, C.P. 63000, TEPIC, NAY. TEL.: 311 258 0540
NUEVO LEÓN
SUCURSAL MONTERREY
AV. STIVA #275, PARQUE INDUSTRIAL STIVA BARRAGAN, SAN NICOLAS DE LOS GARZA, C.P. 66420, MONTERREY, N.L. TEL.: 81 8352 8791 / 81 8352 8790
OAXACA
FIX FERRETERÍAS
AV. 20 DE NOVIEMBRE #910, COL. CENTRO, C.P. 68300, TUXTEPEC, OAX. TEL.: 287 106 3092
PUEBLA
SUCURSAL PUEBLA
AV PERIFÉRICO #2-A, SAN LORENZO ALMECATLA, C.P. 72710, CUAUTLACINGO, PUE. TEL.: 222 282 8282 / 84 / 85 / 86
QUERÉTARO
ARU HERRAMIENTAS S.A DE C.V.
AV. PUERTO DE VERACRUZ #110, COL. RANCHO DE ENMEDIO, C.P. 76842, SAN JUAN DEL RÍO, QRO. TEL.: 427 268 4544
QUINTANA ROO
FIX FERRETERÍAS
CARRETERA FEDERAL MZ. 46 LT. 3 LOCAL 2, COL EJIDAL, C.P. 77710 PLAYA DEL CARMEN, Q.R. TEL.: 984 267 3140
SAN LUIS
FIX FERRETERÍAS
AV. UNIVERSIDAD #1850, COL. EL PASEO, C.P. 78320, SAN LUIS POTOSÍ, S.L.P. TEL.: 444 822 4341
SINALOA
SUCURSAL CULIACÁN
AV. JESÚS KUMATE SUR #4301, COL. HACIENDA DE LA MORA, C.P. 80143, CULIACÁN, SIN. TEL.: 667 173 9139 / 173 8400
SONORA
FIX FERRETERÍAS
CALLE 5 DE FEBRERO #517, SUR LT. 25 MZ. 10, COL. CENTRO, C.P. 85000, CD. OBREGÓN, SON. TEL.: 644 413 2392
TABASCO
SUCURSAL VILLAHERMOSA
CALLE HELIO LOTES 1, 2 Y 3 MZ. #1, COL. INDUSTRIAL, 2A ETAPA, C.P. 86010, VILLAHERMOSA, TAB. TEL.: 993 353 7244
TAMAULIPAS
VM ORINGS Y REFACCIONES
CALLE ROSITA #527 ENTRE 20 DE NOVIEMBRE Y GRAL. RODRÍGUEZ, FRACC. REYNOSA, C.P. 88780, REYNOSA, TAMS. TEL.: 899 926 7552
TLAXCALA
SERVICIOS Y HERRAMIENTAS INDUSTRIALES
PABLO SIDAR #132, COL. BARRIO DE SAN BARTOLOMÉ, C.P. 90970, SAN PABLO DEL MONTE, TLAX. TEL.: 222 271 7502
VERACRUZ
LA CASA DISTRIBUIDORA TRUPER
BLVD. PRIMAVERA. ESQ. HORTENSIA S/N, COL. PRIMAVERA C.P. 93308, POZA RICA, VER. TEL.: 782 823 8100 / 826 8484
YUCATÁN
SUCURSAL MÉRIDA
CALLE 33 #600 Y 602, LOCALIDAD ITZINCAB Y MULSAY, MPIO. UMÁN, C.P. 97390, MÉRIDA, YUC. TEL.: 999 912 2451
Model Code Brand
DES-1000 13521
TRUPER
- Desbrozadora / Orilladora
- ATENCIÓN
- Requerimientos eléctricos
- Área de trabajo
- Seguridad eléctrica
- Seguridad personal
- Uso y cuidados de la herramienta
- Servicio
- Antes de utilizar la desbrozadora
- Mientras utiliza la desbrozadora
- Después de utilizar la desbrozadora
- TRUPER®
- Partes
- Montaje
- Eje curvo
- Mango auxiliar tipo "D"
- Carrete de hilo de corte
- Encendido
- Operación
- PELIGRO
- Orilladora
- Almacenaje
- Cambio de carbones
- Protección ambiental
- Solución de problemas
- AGUASCALIENTES DE TODO PARA LA CONSTRUCCIÓN
- BAJA SUCURSAL TIJUANA
- FIX FERRETERÍAS
- CAMPECHE TORNILLERÍA Y FERRETERÍA AAA
- CHIAPAS FIX FERRETERÍAS
- CHIHUAHUA SUCURSAL CHIHUAHUA
- CIUDAD DE FIX FERRETERÍAS
- COAHUILA SUCURSAL TORREÓN
- COLIMA BOMBAS Y MOTORES BYMTESA DE MANZANILLO
- DURANGO TORNILLOS ÁGUILA, S.A. DE C.V.
- ESTADO DE SUCURSAL CENTRO JILOTEPEC
- GUANAJUATO CÍA. FERRETERA NUEVO MUNDO S.A. DE C.V.
- GUERRERO CENTRO DE SERVICIO ECLIPSE
- HIDALGO FERREPRECIOS S.A. DE C.V.
- JALISCO SUCURSAL GUADALAJARA
- MICHOACÁN FIX FERRETERÍAS
- MORELOS FIX FERRETERÍAS
- NAYARIT HERRAMIENTAS DE TEPIC
- NUEVO LEÓN SUCURSAL MONTERREY
- OAXACA FIX FERRETERÍAS
- PUEBLA SUCURSAL PUEBLA
- OUERÉTARO ARU HERRAMIENTAS S.A DE C.V.
- OUINTANA ROO FIX FERRETERÍAS
- SAN LUIS FIX FERRETERÍAS
- SINALOA SUCURSAL CULIACÁN
- SONORA FIX FERRETERIAS
- TABASCO SUCURSAL VILLAHERMOSA
- TAMAULIPAS VM ORINGS Y REFACCIONES
- TLAXCALA SERVICIOS Y HERRAMIENTAS INDUSTRIALES
- VERACRUZ LA CASA DISTRIBUIDORA TRUPER
- YUCATÁN SUCURSAL MÉRIDA
- Modelo Código Marca
- DE TODO PARA LA CONSTRUCCIÓN
- BAJA
- SUCURSAL TIJUANA
- CALIFORNIA SUR
- CAMPECHE
- TORNILLERÍA Y FERRETERÍA AAA
- CHIAPAS
- CHIHUAHUA
- SUCURSAL CHIHUAHUA
- MÉXICO
- COAHUILA
- SUCURSAL TORREÓN
- COLIMA
- BOMBAS Y MOTORES BYMTESA DE MANZANILLO
- DURANGO
- TORNILLOS ÁGUILA, S.A. DE C.V.
- ESTADO DE
- SUCURSAL CENTRO JILOTEPEC
- GUANAJUATO
- CÍA. FERRETERA NUEVO MUNDO S.A. DE C.V.
- GUERRERO
- CENTRO DE SERVICIO ECLIPSE
- HIDALGO
- HERRAMIENTAS DE TEPIC
- NUEVO LEÓN
- SUCURSAL MONTERREY
- OAXACA
- PUEBLA
- SUCURSAL PUEBLA
- QUERÉTARO
- ARU HERRAMIENTAS S.A DE C.V.
- QUINTANA ROO
- SAN LUIS
- SINALOA
- SUCURSAL CULIACÁN
- SONORA
- TABASCO
- SUCURSAL VILLAHERMOSA
- TAMAULIPAS
- VM ORINGS Y REFACCIONES
- TLAXCALA
- SERVICIOS Y HERRAMIENTAS INDUSTRIALES
- VERACRUZ
- LA CASA DISTRIBUIDORA TRUPER
- YUCATÁN
- SUCURSAL MÉRIDA
- Model Code Brand
Marca : Truper
Modelo : DES-1000
Categoría : Desbrozadora
