TBWC23B - Cortadora de césped TROY-BILT - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cortacésped autopropulsado
Modelo	TBWC23B
Motor	Motor de gasolina de 4 tiempos (estimado 150cc)
Ancho de corte	21 pulgadas (estimado)
Altura de corte	Ajustable, aprox. 1–3.5 pulgadas (palanca simple o doble)
Tipo de transmisión	Tracción trasera, velocidad variable
Peso	Aprox. 75 libras
Tipo de combustible	Gasolina sin plomo
Tipo de aceite	SAE 30 o 10W-30 (estimado)
Material de la plataforma	Acero
Capacidad de mulching	Sí (con tapón de mulching)
Recogedor de césped	Bolsa trasera (capacidad aprox. 1.5 fanegas)
Ajustabilidad del manillar	3 posiciones de altura más posición de almacenamiento
Puerto de lavado de la plataforma	Incluido (fijación rápida)
Características de seguridad	Control de cuchilla, control de transmisión, bloqueo de seguridad
Garantía	Consulte el suplemento aparte
Intervalo de servicio	Verificar el aceite cada uso; comprobar el torque de la cuchilla anualmente

Preguntas frecuentes - TBWC23B TROY-BILT

¿Cómo enciendo el cortacésped?

Asegúrese de que el control de la cuchilla esté activado, luego tire lentamente de la cuerda de arranque hasta sentir resistencia, luego tire rápidamente. Consulte el manual del motor para instrucciones de cebado si está equipado.

¿Qué aceite debo usar y cómo lo reviso?

Use aceite SAE 30 o 10W-30 (consulte el manual del motor). Verifique el nivel de aceite cada uso con la varilla. Llene hasta la marca 'LLENO'.

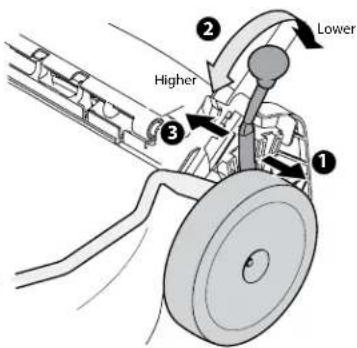

¿Cómo ajusto la altura de corte?

Mueva la palanca de ajuste de altura hacia afuera hacia la rueda, luego cambie a una posición más alta o más baja. Asegúrese de que todas las ruedas estén en la misma configuración para un corte uniforme.

¿Con qué frecuencia debo afilar o reemplazar la cuchilla?

Afile la cuchilla al menos una vez por temporada o cuando el corte se vuelva irregular. Reemplácela si está doblada, agrietada o excesivamente desgastada. Apriete el perno de la cuchilla a 37.5–50.0 lb-pie.

¿Puedo triturar hojas con este cortacésped?

Sí, instale el tapón de mulching y cierre la puerta trasera de descarga. Para mejores resultados, corte cuando el césped esté seco y no más alto de 4 pulgadas. Evite el césped mojado.

¿Qué debo hacer si el cortacésped vibra excesivamente?

Detenga el motor, desconecte la bujía e inspeccione la cuchilla en busca de daños o desequilibrio. Apriete o reemplace la cuchilla según sea necesario. Una cuchilla doblada es una causa común.

¿Cómo limpio la parte inferior de la plataforma?

Use el puerto de lavado de la plataforma: conecte una manguera de jardín, abra el agua, encienda el motor y déjelo funcionar durante 2 minutos. Para una limpieza más profunda, raspe manualmente con el cortacésped inclinado de lado (silenciador hacia abajo).

¿Qué precauciones de seguridad debo tomar en pendientes?

Corte a través de las pendientes (nunca hacia arriba/abajo) y no corte en pendientes con más de 15 grados. Use un medidor de pendientes para verificar. Mantenga una base estable y suelte el control de la cuchilla si pierde el equilibrio.

¿Cómo almaceno el cortacésped para el invierno?

Haga funcionar el motor hasta que se pare por falta de combustible o agregue estabilizador de combustible. Cambie el aceite, limpie la plataforma, lubrique las piezas móviles y almacene en un lugar seco alejado de materiales corrosivos.

¿Qué debo hacer si el cortacésped no se autopropulsa?

Verifique la correa de transmisión para una instalación adecuada o obstrucción por residuos. Inspeccione la correa por desgaste. Si es necesario, ajuste la tensión del cable de transmisión o visite un centro de servicio autorizado para reemplazar la correa.

MANUAL DE USUARIO TBWC23B TROY-BILT

Cortadora de césped autopropulsada

Transmisión de rueda trasera

Modelo Series Q y R

Registro de información de producto

Antes de configurar y hacer funcionar su nueva cortadora de césped, por favor localice la placa de modelo en el equipo y registre la información en el espacio de la derecha. Encontrará la placa de modelo parándose en la posición del operador y mirando sobre la parte posterior de la plataforma. Necesitará esta información si tiene que solicitar soporte técnico a través de nuestro sitio web, el Servicio de Atención al Cliente, o de un distribuidor local de servicio autorizado.

Índice

Prácticas de operación seguras....16

Montaje 22

Ajustes....23

Funcionamiento 24

NÚMERO DE MODELO

Servicio y Mantenimiento 26

Solución de Problemas 26

Piezas/Garantía......Consulte el suplemento que se adjunta por separado

ADVERTENCIA

Lea y cumpla todas las normas de seguridad y las instrucciones de este manual antes de intentar operar esta máquina. Si no sigue estas instrucciones, se pueden provocar lesiones personales - GUARDE ESTAS INSTRUCCIONES.

ADVERTENCIA

PROPOSICIÓN 65 DE CALIFORNIA

El escape del motor de este producto, algunos de sus componentes y algunos componentes del vehículo contienen o liberan sustancias químicas que el estado de California considera que pueden producir cáncer, defectos de nacimiento u otros problemas reproductivos.

NOTA: Este manual del operador corresponde a varios modelos. Las características pueden variar según los modelos. No todas las características que se incluyen en este manual se aplican a todos los modelos y el modelo que se ilustra aquí puede diferir del suyo.

PRÁCTICAS DE OPERACIÓN SEGURAS

ADVERTENCIA

Este símbolo indica instrucciones de seguridad importantes que, de no seguirse, podría poner en peligro su seguridad personal y/o material y la de otras personas. Lea y cumpla todas las instrucciones de este manual antes de intentar hacer funcionar esta máquina. Si no sigue estas instrucciones, se pueden provocar lesiones personales. Cuando vea este símbolo. TENGA EN CUENTA LA ADVERTENCIA.

PELIGRO

Esta máquina está diseñada para ser utilizada respetando las medidas de seguridad contenidas en este manual. Al igual que con cualquier tipo de equipo motorizado, un descuido o error por parte del operador puede producir lesiones graves. Esta máquina es capaz de amputar dedos, manos y pies y de arrojar residuos. De no respetar las instrucciones de seguridad siguientes, se pueden ocasionar lesiones graves o la muerte.

Información general

1. Lea, entienda y cumpla todas las instrucciones que figuran sobre la cortadora de césped y en los manuales antes de intentar armar la unidad y utilizarla. Guarde este manual en un lugar seguro para consultas futuras y periódicas, así como para solicitar repuestos.
2. Familiarícese con todos los controles y su correcto funcionamiento.
3. No permita nunca que los niños menores de 14 años utilicen esta cortadora de césped. Los niños de 14 años en adelante deben leer y entender las instrucciones y las normas de seguridad contenidas en este manual y sobre la cortadora de césped, y deben ser entrenados y supervisados por un adulto.
4. Nunca permita que los adultos operen esta cortadora de césped sin recibir antes la instrucción apropiada.
5. Si se presentan situaciones que no están previstas en este manual, tenga cuidado y use el sentido común. Póngase en contacto con su representante de atención al cliente para obtener ayuda.
6. De conformidad con la Comisión de Seguridad de Productos para el Consumidor de los Estados Unidos (CPSC) y la Agencia de Protección Ambiental de los Estados Unidos (EPA), este producto tiene una vida útil estimada de siete (7) años, en condiciones normales de uso. Al final de su vida útil, se deberá solicitar una inspección del producto anualmente a fin de asegurarse de que todos los sistemas mecánicos y de seguridad funcionen adecuadamente, de manera segura y no estén excesivamente desgastados. Si no lo hace, puede ocasionar accidentes, lesiones o la muerte.

Preparativos anteriores al uso

1. Revise minuciosamente el área donde se va a usar la cortadora de césped. Saque todas las piedras, palos, cables, huesos, juguetes y otros objetos extraños con los que podría tropezar o que podrían ser arrojados por la cuchilla. Los objetos arrojados por la máquina pueden producir lesiones personales graves.

2. Para evitar lesiones por contacto con la cuchilla o un objeto arrojado, permanezca en la zona del operador detrás de las manijas de la cortadora. Indique a los asistentes que permanezcan al menos a 75 pies (23 metros) de la cortadora mientras está en funcionamiento. Mantenga a los observadores, los niños y las mascotas en interiores durante el funcionamiento de la cortadora de césped. Detenga la cortadora si alguien entra en la zona.

3. Esté atento a la cortadora de césped y a la dirección de la descarga de los aditamentos y no apunte con ella en dirección a nadie.
4. Para protegerse los ojos, utilice siempre anteojos o antiparras de seguridad durante la operación o mientras realiza ajustes o reparaciones. Los objetos arrojados que rebotan pueden producir lesiones graves en los ojos.
5. Utilice zapatos de trabajo resistentes, de suela fuerte, y pantalones y camisas ajustados. Las ropas sueltas, las alhajas y el cabello largo pueden engancharse en las piezas móviles. Se recomienda vestir camisas y pantalones que cubren brazos y piernas y usar zapatos con puntera de acero.
6. Nunca opere la cortadora descalzo, con sandalias, zapatos resbalosos o livianos (por ej. de lona).
7. Nunca llene en exceso el depósito de combustible. Llene el depósito no más de 1" (2.5 cm) por debajo de la base del cuello de llenado dejando espacio para la expansión del combustible.
8. Vuelva a colocar la tapa de la gasolina y ajustela bien.
9. Use sólo implementos o accesorios que el fabricante haya aprobado para esta cortadora de césped. Lea, comprenda y siga todas las instrucciones incluidas con el accesorio o implemento aprobado.

Funcionamiento

1. Las estadísticas indican que los operadores mayores de 65 años se ven involucrados en un alto porcentaje de lesiones relacionadas con cortadoras de césped. Estas personas deben evaluar su capacidad para operar la cortadora de césped de manera suficientemente segura para protegerse a sí mismos y a otros de lesiones graves.
2. Muchas lesiones ocurren como resultado de pasar la cortadora sobre los pies durante una caída provocada al patinarse o tropezarse. No se sostenga de la cortadora si se está cayendo, suelte la manija inmediatamente.

PRÁCTICAS DE OPERACIÓN SEGURAS

1. Nunca tire la cortadora hacia usted mientras camina. Si debe retroceder con la cortadora para evitar una pared u obstáculo, mire primero abajo y atrás para evitar tropezarse y luego siga estos pasos:

a. Apártese de la cortadora hasta estirar completamente los brazos.
b. Asegúrese que tiene buen equilibrio y está bien parado.
c. Jale la cortadora lentamente hacia usted, no más de la mitad de la distancia entre usted y la cortadora.
d. Repita estos pasos si hace falta.

1. No engrane el control de la transmisión (si viene incluido) mientras enciende el motor.

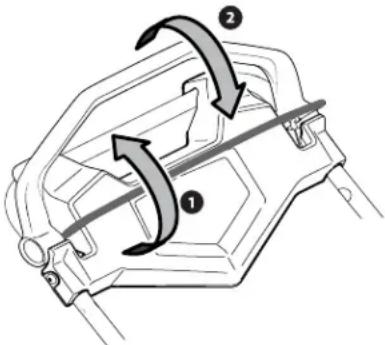

2. El mecanismo de control de la cuchilla es un dispositivo de seguridad. Nunca intente anular su funcionamiento. De hacerlo, dejarían de operar los dispositivos de seguridad y podrían producirse lesiones personales por el contacto con la cuchilla giratoria. El control de la cuchilla debe funcionar bien en ambas direcciones y regresar automáticamente a la posición desengranada cuando se lo suelta. La cuchilla continúa rotando por hasta tres segundos después de que se suelta el control de la cuchilla. Nunca coloque ninguna parte del cuerpo en el área de la cuchilla hasta que esté seguro que la cuchilla ha dejado de girar.

3. Si la cortadora de césped comienza a vibrar de forma extraña, detenga el motor y busque inmediatamente la causa. La vibración generalmente advierte que hay algún problema.

4. Nunca opere la cortadora sin los escudos apropiados, la cubierta de descarga, el colector de césped, el control de la cuchilla u otros dispositivos de seguridad y protección en su lugar y funcionando. Nunca opere la cortadora si los dispositivos de seguridad están dañados. De lo contrario podrían producirse lesiones personales.

5. Para encender el motor, jale de la cuerda lentamente hasta que sienta resistencia, luego jale rápidamente. El repliegue rápido de la cuerda de arranque (retroceso o rebote) le jalará la mano y el brazo hacia el motor más rápido de lo que usted tarda en soltarla. Puede llegar a causar huesos rotos, fracturas, hematomas y esguinces.

6. No ponga las manos ni los pies cerca de las piezas rotatorias ni debajo de la plataforma de corte. El contacto con la(s) cuchilla(s) puede amputar manos y pies.

7. Esté atento a los hoyos, surcos, baches, rocas, u otros objetos ocultos. Los terrenos desnivelados u objetos ocultos pueden causar derrapes y/o caídas. El césped alto puede ocultar obstáculos.

8. La cortadora está diseñada para cortar césped residencial normal, con una altura no mayor a 7" (17.5 cm). No intente cortar césped demasiado crecido, seco (como un pastizal) ni pilas de hojas secas.

9. Planifique el patrón de corte, para evitar que la descarga de material se realice hacia los caminos, las veredas, los asistentes, etc. Evite descargar material contra una pared u obstrucción, ya que esto podría hacer que el material descargado rebotara contra el operador.

10. Apague el motor y espere hasta que la cuchilla se detenga completamente antes de retirar el colector de césped o de desbloquear el canal. La cuchilla continúa rotando por hasta tres segundos después de que se suelta el control de la cuchilla. Nunca coloque ninguna parte del cuerpo en el área de la cuchilla hasta que esté seguro que el motor está apagado y la cuchilla ha dejado de girar.

11. Una puerta de descarga, canal o adaptador para abono faltante o dañado puede provocar lesiones por contacto con la cuchilla o por objetos arrojados.
12. Nunca opere la cortadora de césped si no están bien colocados la puerta de descarga, el canal, adaptador para abono o el colector de césped completo.
13. Detenga la cuchilla de la cortadora de césped cuando cruce caminos o senderos de gravilla y cuando no esté cortando el césped.
14. Úsela solamente con luz natural o con buena luz artificial.
15. No opere la cortadora de césped máquina estando bajo los efectos del alcohol o de drogas.
16. El silenciador y el motor están a temperatura muy alta y pueden provocar lesiones graves por quemaduras. No los toque. Deje que se enfríe la cortadora de césped al menos durante cinco minutos antes de almacenarla o intentar cualquier tarea de mantenimiento.
17. Nunca haga funcionar un motor en interiores o en un área mal ventilada. El escape del motor contiene monóxido de carbono, un gas inodoro y letal.

Niños

1. Se pueden producir accidentes trágicos si el operador no está alerta a la presencia de niños. Por lo general a los niños les atraen las cortadoras y la actividad de cortar el césped. Los niños no son conscientes de los peligros. Nunca asuma que los niños permanecerán donde los vio por última vez.
2. Mantenga a los observadores, los niños y las mascotas en interiores mientras la cortadora de césped está funcionando bajo la atenta supervisión de un adulto responsable que no sea el operador. Detenga la cortadora de césped si alguien entra en la zona.
3. Esté alerta y apague la cortadora si un niño u observador ingresa al área.
4. No permita nunca que los niños menores de 14 años utilicen esta cortadora de césped. Los niños de 14 años en adelante deben leer y entender las instrucciones y las normas de seguridad contenidas en este manual y sobre la cortadora de césped, y deben ser entrenados y supervisados por un adulto.
5. Esta cortadora de césped es un equipo motorizado, no un juguete. Por lo tanto, tenga mucho cuidado en todo momento. Esta cortadora de césped fue diseñada para realizar una sola tarea: cortar el césped. No la utilice para ningún otro fin.
6. Tenga mucho cuidado al aproximarse a esquinas ciegas, puertas, arbustos, árboles u otros objetos que puedan obstaculizarle la vista de un niño que pudiese correr al encuentro de la cortadora.

PRÁCTICAS DE OPERACIÓN SEGURAS

1. Mantenga a los niños alejados de los motores calientes o en funcionamiento. Pueden sufrir quemaduras al tocar un motor o silenciador caliente.
2. Si su cortadora de césped viene equipada con una Llave Pulsadora de Encendido Eléctrico, quite la llave cuando deje sola la cortadora para evitar que una persona sin autorización la maneje. Asegúrese de que la llave quede fuera del alcance de los niños pequeños.

Funcionamiento en Pendientes para Cortadoras de Empuje

1. Las pendientes son un factor importante en los accidentes ocasionados por derrapes y caídas y pueden producir lesiones graves. Todas las pendientes requieren precaución extra. Si no se siente seguro en una pendiente, no corte el césped.
2. Para su seguridad, mida las pendientes antes de usar la cortadora de césped en el lugar inclinado. Use un dispositivo de medición de pendientes además del indicador de pendiente que se incluye como parte de este manual para medir las pendientes antes de operar esta cortadora de césped en una zona inclinada o con pendientes. Para medir las pendientes, también se pueden usar aplicaciones de teléfonos inteligentes. Si la pendiente es de más de 15° (25%) como se muestra en el indicador de pendiente o un dispositivo de medición de pendientes, no haga funcionar esta cortadora de césped en ese sector o podría causar lesiones graves.
3. No corte el césped en pendientes de más de 15° (25%).
4. Siempre corte el césped de forma transversal a la pendiente, nunca hacia arriba y hacia abajo.
5. La cortadora de césped podría acelerarse al colocarla cuesta abajo, siempre debe colocarla cuesta arriba. Mantenga siempre el control de la cortadora de césped.
6. No corte el césped húmedo. Si no está firmemente parado, puede resbalarse.
7. No opere la cortadora de césped en ninguna condición en la que se comprometan la tracción o estabilidad. Asegúrese siempre de estar bien afirmado. Si resbala y cae puede lesionarse gravemente. Si siente que pierde el equilibrio o deja de estar bien afirmado, suelte inmediatamente la manija de control de la cuchilla y la cuchilla dejará de girar en tres (3) segundos.
8. Manténgase a por lo menos 3 pies (1 metro) de barrancos, zanjas o terraplenes o del borde del agua. Podría perder el equilibrio o dejar de estar bien afirmado.

Incendios y combustible

1. Para evitar lesiones personales o daños materiales sea sumamente cuidadoso al manipular la gasolina. La gasolina es sumamente inflamable y sus vapores son explosivos. Si se derrama gasolina encima o sobre la ropa se puede lesionar gravemente ya que se podría prender fuego. Lávese la piel y cámbiese de ropa de inmediato.

2. Apague los cigarrillos, cigarros, pipas y toda otra fuente de combustión.

3. Use sólo un recipiente de combustible (gasolina) portátil aprobado. Use sólo recipientes certificados por EPA, CARB y/u OSHA.

4. Nunca saque la tapa del combustible ni agregue combustible mientras el motor está caliente o en marcha. Deje que el motor se enfríe por lo menos cinco minutos antes de volver a cargar combustible.
5. Nunca cargue combustible a la cortadora de césped en interiores.
6. Nunca guarde la cortadora de césped o el recipiente de combustible en un espacio cerrado donde haya fuego, chispas o luz piloto, como por ejemplo de calentadores de agua, calefactores de ambientes, hornos, secadores de ropa u otros aparatos a gas.
7. Limpie el combustible que se pueda haber derramado sobre el motor y la cortadora de césped. Limpie los derrames de combustible o de aceite y elimine los residuos empapados con gasolina. Traslade la cortadora de césped a otra zona. Espere al menos 5 minutos antes de arrancar el motor.
8. Para reducir el riesgo de incendio mantenga la cortadora de césped limpia de pasto, hojas y de acumulación de otros escombros. Siga el "Programa de Mantenimiento" que figura en la sección Servicio y Mantenimiento para mantener su cortadora de césped libre de residuos.
9. Nunca llene en exceso el depósito de combustible. Llene el depósito no más de 1" (25 mm) por debajo de la base del cuello de llenado, para dejar espacio para la expansión del combustible.
10. Vuelva a colocar la tapa de la gasolina y ajustela bien.
11. Deje que la cortadora de césped se enfríe por lo menos cinco minutos antes de cargarle combustible o guardarla.
12. Nunca llene los recipientes en el interior de un vehículo o camión o caja de remolque con un recubrimiento plástico. Siempre ubique los recipientes en el piso, lejos del vehículo antes de llenarlos.
13. Cuando sea factible, retire el equipo a gasolina del camión o remolque y llénelo en el suelo. Si esto no es posible, recargue combustible sobre el remolque con un recipiente portátil, en lugar de una boquilla dosificadora de combustible.
14. En todo momento, mantenga el pico en contacto con el borde del depósito de combustible o con la boca del recipiente, hasta terminar la carga. No utilice un dispositivo de bloqueo/apertura de boquilla.

Servicio

1. Mantenga la cortadora de césped en buenas condiciones de funcionamiento. Reemplace las piezas dañadas o gastadas.

PRÁCTICAS DE OPERACIÓN SEGURAS

1. Para evitar lesiones graves o la muerte, no modifique el motor de ninguna manera. Si cambia la configuración del regulador, el motor podría funcionar a velocidades inseguras. Nunca modifique el ajuste de fábrica del regulador del motor. No cambie la configuración del regulador del motor ni acelere demasiado el motor. El regulador del motor controla la velocidad máxima de funcionamiento seguro del motor.
2. Las cuchillas de la cortadora son filosas. Envuelva la cuchilla o utilice guantes y extreme las precauciones cuando les haga mantenimiento.
3. Antes de limpiar, reparar o inspeccionar la máquina, compruebe que la cuchilla y todas las partes móviles se hayan detenido. Desconecte el cable de la bujía y póngalo haciendo tierra contra el motor para evitar que se encienda accidentalmente.
4. Verifique que la cuchilla se haya detenido por completo dentro de los tres (3) segundos de operar el control de la cuchilla. Si la cuchilla no se detiene en menos de tres segundos, su cortadora de césped debe ser revisada por profesionales de un distribuidor de servicio autorizado. Consulte el funcionamiento correcto en el Programa de Mantenimiento que figura en la sección Servicio y Mantenimiento.
5. Controle periódicamente el funcionamiento del sistema de interbloqueo de seguridad, tal como se describe más adelante en este manual. Si el sistema de interbloqueo de seguridad no funciona correctamente, lleve su cortadora de césped a hacerle un servicio profesional de un distribuidor autorizado.
6. Nunca altere el interbloqueo de seguridad del control de la cuchilla u otros dispositivos de seguridad. Consulte el funcionamiento correcto en el Programa de Mantenimiento que figura en la sección Servicio y Mantenimiento.

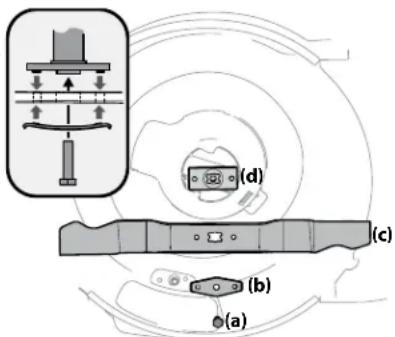

7. Controle el par de ajuste del perno de montaje del motor y cuchilla de la cortadora de césped acuerdo con el Programa de Mantenimiento que figura en la sección Servicio y Mantenimiento de este manual. Además, inspeccione visualmente la cuchilla en busca de daños (por ejemplo, desgaste excesivo, abolladuras, rajaduras). Reemplace la cuchilla únicamente por la cuchilla del fabricante del equipo original (O.E.M.)
8. El uso de piezas de mantenimiento que no cumplen con las especificaciones del equipo original puede resultar en rendimiento inadecuado y poner en peligro la seguridad.
9. Mantenga todas las tuercas, pernos y tornillos bien ajustados para asegurarse de que el equipo está en condiciones de funcionamiento seguras. Consulte el ajuste de todos los herrajes en el Programa de Mantenimiento que figura en la sección Servicio y Mantenimiento.

10. Después de golpear algún objeto extraño, detenga el motor, desconecte los cables de la bujía y conéctelos a tierra con el motor. Inspeccione minuciosamente la cortadora de césped para determinar si está dañada. Repare el daño antes de volver a arrancar y operar la máquina.

11. Nunca intente ajustar una rueda o la altura de corte ni efectuar reparaciones mientras el motor está en marcha.

12. Los componentes del colector de césped y la cubierta de descarga están sujetos a desgaste y daños que podrían dejar expuestas piezas que se mueven o permitir que se arrojen objetos. Para proteger su seguridad, verifique frecuentemente los componentes y reemplácelos inmediatamente únicamente por piezas del fabricante del equipo original (O.E.M.) que se indican en este manual. "El uso de piezas que no cumplen con las especificaciones del equipo original podría producir un rendimiento inadecuado y además puede comprometer la seguridad".
13. Mantenga o reemplace las etiquetas de seguridad e instrucciones según sea necesario.
14. Respete las normas y reglamentaciones sobre la manera correcta de eliminar gasolina, aceite, etc. para proteger el medio ambiente.

Aviso sobre las emisiones del motor

Los motores tienen la certificación de cumplimiento de las reglamentaciones sobre emisiones federales de EPA y California para SORE (equipo pequeño para uso fuera de carreteras), funcionan con gasolina normal sin plomo y pueden incluir los siguientes sistemas de control de emisiones: Modificación de motor (EM) y catalizador de tres vías (TWC) si están equipados con esos sistemas.

Cuando sea necesario, los modelos están equipados con líneas de combustible y depósitos de combustible de baja penetración para controlar las emisiones por evaporación. Los modelos de California también pueden incluir un filtro de carbono. Por favor, póngase en contacto con Atención al cliente para obtener información sobre la configuración del control de emisiones por evaporación para su modelo.

Amortiguador de chispas

ADVERTENCIA

Esta cortadora de césped está equipada con un motor de combustión interna y no debe ser utilizada en o cerca de un terreno agreste cubierto por bosque, malezas o hierba excepto que el sistema de escape del motor esté equipado con un amortiguador de chispas que cumpla con las leyes locales o estatales correspondientes (en caso de existir).

Si se utiliza un amortiguador de chispas el operador lo debe mantener en condiciones de uso adecuadas. En el Estado de California, las medidas anteriormente mencionadas son exigidas por ley (Artículo 4442 del Código de Recursos Públicos de California). Es posible que existan leyes similares en otros estados. Las leyes federales se aplican en territorios federales.

Puede conseguir el amortiguador de chispas para el silenciador a través de su distribuidor autorizado de motores más cercano o poniéndose en contacto con el departamento de servicios, P.O. Box 361131 Cleveland, Ohio 44136-0019.

PRÁCTICAS DE OPERACIÓN SEGURAS

SÍMBOLOS DE SEGURIDAD

En esta página, se presentan y describen los símbolos de seguridad que pueden aparecer en esta cortadora de césped. Lea, comprenda y siga todas las instrucciones que aparecen sobre la cortadora de césped antes de intentar armarla y hacerla funcionar.

SímboloDescripción
	ADVERTENCIA – LEA LOS MANUALES DEL OPERADORLea, comprenda y siga todas las normas y las instrucciones de seguridad que se incluyen en el manual y en la cortadora de césped antes de intentar utilizar esta cortadora de césped. Si no cumple con lo que indica esta información, se pueden provocar lesiones personales o la muerte. Conserve este manual en un lugar seguro para usarlo como referencia futura habitual.
	PELIGRO — EVITE LESIONES DE AMPUTACIÓNNo ponga las manos ni los pies cerca o debajo de la plataforma de corte. El contacto con la cuchilla puede producir la amputación de manos y pies.
	PELIGRO — EVITE LESIONES EN NIÑOS POR ATROPELLAR/CONTACTO CON LA CUCHILLANo utilice la cortadora de césped cuando haya niños u otras personas alrededor. Para evitar lesiones por contacto con la cuchilla o un objeto arrojado, permanezca en la zona del operador detrás de las manijas de la cortadora. Indique a los asistentes que permanezcan al menos a 75 pies (23 metros) de la cortadora mientras está en funcionamiento. Mantenga a los observadores, los niños y las mascotas en interiores durante el funcionamiento de la cortadora de césped. Detenga la cortadora de césped si alguien entra en la zona.
	PELIGRO — EVITE LESIONES POR OBJETOS ARROJADOSIndique a los asistentes que permanezcan al menos a 75' (23 metros) de la cortadora mientras está en funcionamiento. Saque todas las piedras, palos, cables, huesos, juguetes y demás objetos extraños que puedan ser recogidos y arrojados por la(s) cuchilla(s). Nunca opere la cortadora de césped si no está bien colocada la cubierta de descarga o el colector de césped completo.
	PELIGRO — EVITE DERRAPES Y CAÍDAS EN PENDIENTESLas pendientes son un factor importante en los accidentes ocasionados por derrapes y caídas y pueden producir lesiones graves. Todas las pendientes requieren precaución extra. Si no se siente seguro en una pendiente, no corte el césped. No corte el césped en pendientes de más de 15° (25%). Siempre corte el césped de forma transversal a la pendiente, nunca hacia arriba y hacia abajo.
	ADVERTENCIA—LA GASOLINA ES INFLAMABLEDeje que el motor se enfríe por lo menos cinco minutos antes de volver a cargar combustible.
	ADVERTENCIA - EVITE QUEMADURASEl silenciador y el motor están a temperatura muy alta y pueden provocar lesiones graves por quemaduras. No los toque. Deje que se enfríe la cortadora de césped al menos durante cinco minutos antes de almacenarla o intentar cualquier tarea de mantenimiento.

ADVERTENCIA

Su responsabilidad: Solo permita que usen esta máquina eléctrica las personas que lean, comprendan y respeten las advertencias e instrucciones que aparecen en este manual y en la máquina.

¡GUARDE ESTAS INSTRUCCIONES!

Las pendientes son un factor importante en los accidentes ocasionados por derrapes y caídas y pueden producir lesiones graves. Todas las pendientes requieren precaución extra. Si no se siente seguro en una pendiente, no coret el cesped. No coret el cesped en pendientes de más de 15° (25%). Siempre coret el cesped de forma transversal a la pendiente, nunca hacia arriba y hacia abajo.

# ADETERTECNICA

1. Ubique un objeto vertical que este sobre la pendiente o detras de la misma (por ejemplo, un poste, un edificio, un cerco, un arbol, etc.)
2. Alinee uno de los lados del indicador de pendiente con el objeto (vea las Figuras 1 y 2).
3. Ajuste el indicador hacia arriba o hacia abajo hasta que la escuina izquierda toque la pendiente (vea las Figuras 1 y 2).
4. Si hay una separacion debajo del indicador, la pendiente es demasiado empinada para operar con seguridad (vea la figura 2 anteror).

3ara comparabar la pendiente, proceda de la siguiente manera 1. Retire esta página y pliequela por la línea de guiones.

! UTILICE ESTE INDICADOR DE PENDIENTE PARA DETERMINAR SI UNA PENDIENTE ES DEMASIA DO EMPINADA PARA OPERAR CON SEGUIRADA

IMPORTANTE: Esta cortadora de césped se envía sin gasolina ni aceite en el motor. Antes de poner en marcha u operar su cortadora de césped, asegúrese de cargar el motor con gasolina y aceite como se indica en la sección Funcionamiento del manual del motor.

NOTA: Las referencias a los lados derecho e izquierdo de la cortadora de césped se hacen observando la máquina desde la posición de operación.

Desempaque

Apertura de la caja de cartón

1. Corte cada una de las esquinas de la caja verticalmente, de la parte superior a la base.

2. Saque todas las piezas sueltas:

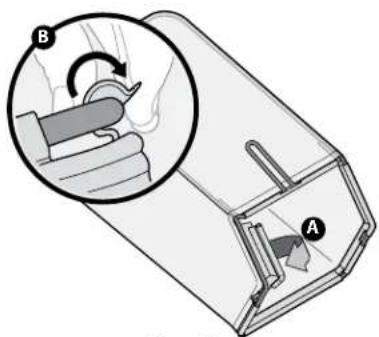

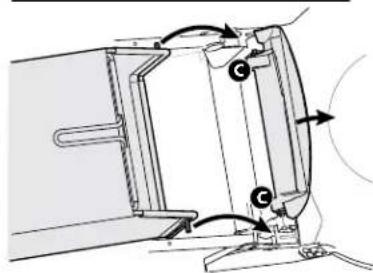

3. Colector de césped

4. Aceite del motor

5. Quite el material de empaque suelto.

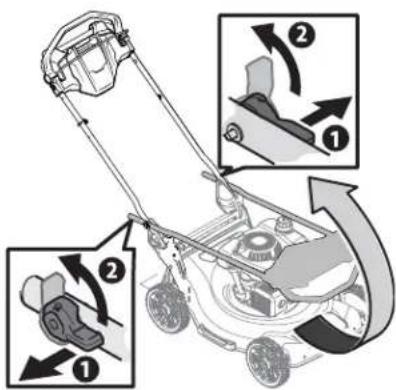

Retiro de la cortadora de césped de la caja

1. Eleve la cortadora de césped desde la parte posterior para separarla del material de la caja que quede debajo y haga rodar la cortadora de césped fuera de la caja.
2. Verifique cuidadosamente si en la caja queda alguna parte suelta.

Montaje

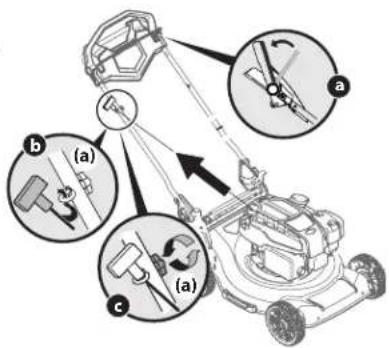

Montaje de la manija

1. Retire el material de empaque que pudiera estar entre las manijas superior e inferior.
2. Gire las palancas de ajuste de la manija hasta la posición de destrabe para levantar la manija. Consulte la Figura 1.
3. Coloque la manija en una de las tres posiciones de altura, baja (a), mediana (b) o alta (c), que se encuentran en los soportes de la manija. Consulte la Figura 2.
4. .Gire las palancas de ajuste de la manija hasta la posición de trabab para levantar la manija.
5. La guía de la cuerda está unida al costado derecho de la manija superior. Afloje la perilla de aleta (a) que sujeta la guía de la cuerda. Consulte la Figura 3.

a. Sostenga el control de la cuchilla contra la manija superior.
b. Lentamente tire de la manija de la cuerda de arranque de retroceso y deslice la cuerda de arranque en la guía de la cuerda.
c. Ajuste la perilla de aleta de la guía de la cuerda (a).

IMPORTANTE: Para reducir el desgaste y permitir la operación adecuada, asegúrese de dejar un poco de holgura en la porción superior de los cables.

Acople el colector de césped

1. Siga los pasos a continuación para ensamblar el colector de césped. Asegúrese que la bolsa para recortes está con el lado derecho hacia afuera antes de ensamblar (la etiqueta de advertencia estará hacia afuera). Consulte la Figura 4.

a. Coloque la bolsa sobre el marco de modo que el lado de plástico negro quede en el fondo.
b. Deslice el canal plástico de la bolsa de césped sobre los ganchos en el marco.

1. Siga los pasos a continuación para ensamblar el colector de césped. Consulte la Figura 5.

a. Levante la puerta de descarga trasera de la cortadora.
b. Quite el adaptador para abono.
c. Coloque el colector de césped dentro de las ranuras de los soportes de la manija. Suelte la puerta de descarga de modo que descanse sobre el colector de césped.

NOTA: Para quitar el colector de césped invierta el PASO 2. Levante la puerta de descarga trasera de la cortadora. Levante el colector de césped hacia afuera de las ranuras en los soportes de la manija. Vuelva a instalar el adaptador para abono y baje la puerta de descarga trasera.

AJUSTES

Ajustes

Altura de corte

Hay dos configuraciones de ajuste de la altura de corte. Consulte la sección correspondiente a su cortadora de césped.

Palanca única

El ajuste de altura de corte de palanca única se ubica por encima de la rueda izquierda trasera. Consulte la Figura 6.

1. Tire cuidadosamente de la palanca de ajuste de altura hacia afuera en dirección a la rueda (la cortadora de césped tenderá a caer cuando se mueve la palanca hacia afuera).
2. Mueva la palanca a la posición deseada para cambiar la altura de corte.
3. Libere la palanca hacia la cubierta.

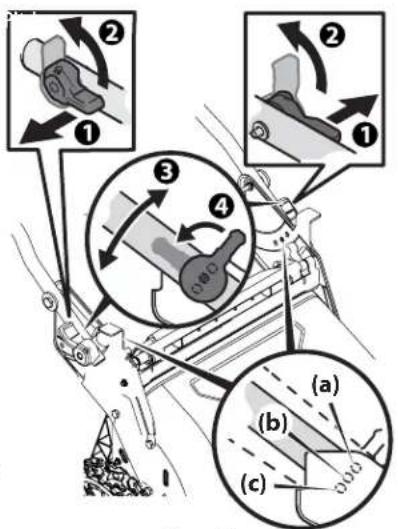

Doble palanca

Las palancas de ajuste de altura de corte de doble palanca están ubicadas por encima de la rueda izquierda delantera y trasera. Consulte la Figura 7.

1. Tire cuidadosamente de la palanca de ajuste de altura hacia afuera en dirección a la rueda (la cortadora de césped tenderá a caer cuando se mueve la palanca hacia afuera).

NOTA: Las palancas de ajuste de altura delanteras y traseras se mueven en la dirección opuesta para realizar el ajuste.

1. Mueva la palanca a la posición deseada para cambiar la altura de corte.
2. Libere la palanca hacia la cubierta.

IMPORTANTE: Todas las ruedas deben ser colocadas en la misma posición. Cuando el terreno es agreste o irregular, mueva la palanca de ajuste de la altura a una posición más alta. Esto evitará que corte el césped demasiado cerca del suelo.

Inclinación de la manija

Para conveniencia de funcionamiento, usted puede ajustarla inclinación de la manija como sigue:

1. Gire las palancas de ajuste de la manija hasta la posición de destrabe para levantar la manija. See Consulte la Figura 8.
2. Coloque la manija en una de las tres posiciones de altura, baja (a), mediana (b) o alta (c), que se encuentran en los soportes de la manija.
3. Gire las palancas de ajuste de la manija hasta la posición de trabab para asegurar la manija.

NOTA: Una carta posición de altura de la manija (d) se usa para guardar la cortadora de césped con la manija en posición vertical. Consulte la Figura 9.

Figura 10

Control de la cuchilla

El control de la cuchilla está unido a la manija superior de la cortadora. Presione el control de la cuchilla contra la manija superior para operar la cortadora de césped. Suéltelo para detener el motor y la cuchilla.

ADVERTENCIA

El control de la cuchilla es un dispositivo de seguridad. Nunca intente anular su funcionamiento.

Control de transmisión prémium

El control de transmisión prémium se encuentra ubicado en la manija superior y se utiliza para activar la transmisión. Al empujar el control hacia adelante, la transmisión quedará activada. Cuanto más lejos se empuje el control hacia adelante, más rápido avanzará la cortadora. Cuando se libera la presión del control, éste volverá a la posición neutra y la transmisión se desactivará.

Palanca de ajuste de la altura de corte

Hay tres configuraciones de ajuste de la altura de corte.

Palanca única

La palanca de ajuste de altura de corte se ubica por encima de la rueda izquierda trasera. Para ajustar la altura de corte, consulte el Ajuste de la altura de corte en la página 9.

Doble palanca

Las palancas de ajuste de altura de corte de doble palanca están ubicadas por encima de la rueda izquierda delantera y trasera. Para ajustar la altura de corte, consulte el Ajuste de la altura de corte en la página 23.

Colector de césped

El colector de césped, ubicado en la parte trasera de la cortadora, se usa para embolsar los recortes del césped para desecharlos. Cuando se llena la bolsa, retírela a través de las manijas y vaciela antes de seguir cortando.

Adaptador para abono

El adaptador para abono se utiliza únicamente para propósitos de abono. En lugar de recolectar los recortes de césped en el colector de césped, la cortadora tiene la opción de recircular los cortes y enviarlos nuevamente al césped. Esto se llama abonar.

Escudo posterior

El escudo posterior se adjunta a la parte trasera de la cortadora para proteger al operador contra los deshechos expulsados. No utilice la cortadora de césped a menos que el escudo esté en buen estado e instalado.

Arrancador de retroceso

El arrancador de retroceso está unido a la manija superior derecha. Para encender la cortadora, párese detrás de la misma y tire de la cuerda del arrancador de retroceso.

Tapón de llenado de aceite/varilla de medición del nivel de aceite

Consulte el manual del operador del motor entregado con su cortadora para obtener instrucciones detalladas para el llenado, el control y la carga de aceite.

Sistema de lavado de plataforma (si está incluido)

La plataforma de su cortadora puede estar equipada con un pico de lavado de plataforma de sujeción rápida como parte del sistema de lavado de plataforma. Utilice el sistema de lavado de plataforma para quitar los recortes de césped de la parte inferior de la plataforma.

FUNCIONAMIENTO

IMPORTANTE: consulte en el Manual del operador del motor información adicional sobre el motor.

Esta cortadora de césped se envía sin gasolina ni aceite en el motor. Antes de poner en marcha u operar su cortadora de césped, asegúrese de cargar el motor con gasolina y aceite como se indica.

1. Agregue el aceite provisto antes de arrancar la cortadora de césped la primera vez, como se indica en el Manual del operador del motor.

2. Llene el motor con gasolina como se indica en el Manual del operador del motor.

ADVERTENCIA

Asegúrese que ninguna persona aparte del operador permanezca cerca de la cortadora de césped mientras arranca el motor u opera la misma. Nunca encienda el motor en espacios cerrados o en una zona con poca ventilación. El escape del motor contiene monóxido de carbono, un gas inodoro y letal. Mantenga las manos, los pies, el cabello y la ropa suelta alejados de las partes móviles del motor y de la cortadora.

Para encender el motor

Consulte el Manual del Operador del motor para obtener instrucciones sobre cómo arrancar y parar el motor.

Para detener el motor

Suelte la manija de control de la cuchilla para detener el motor y la cuchilla.

ADVERTENCIA

Espere a que la cuchilla se haya detenido por completo antes de hacer cualquier trabajo en la cortadora o de retirar el colector de césped.

Uso de la cortadora de césped

Asegúrese de que el césped está libre de piedras, palos, cables u otros objetos que pudiesen dañar la cortadora o el motor. Dichos objetos pueden ser arrojados accidentalmente por la cuchilla en cualquier dirección y provocar lesiones personales graves al operador y asistentes.

1. Una vez que el motor esté funcionando y mientras mantiene juntos los controles de la transmisión y la cuchilla, empuje el control de la transmisión hacia adelante para propulsar la cortadora. Cuanto más lejos se empuje el control hacia adelante, más rápido avanzará la cortadora. Consulte la Figura 11.

1. Cuando se libera la presión del control de la transmisión, éste volverá a la posición neutra y la cortadora se detendrá.

NOTA: para facilitar el uso, mientras sujeta los controles, simplemente trabebu muñeca y sus codos y camine - la cortadora se ajustará automáticamente a su velocidad.

ADVERTENCIA

Al hacer funcionar la cortadora de césped puede ser que se arrojen objetos extraños a los ojos, lo cual puede dañarlos gravemente. Utilice siempre anteojos de seguridad durante la operación de la cortadora o mientras la ajusta o repara.

Uso de la cortadora como abonadora

Para abonar el césped, quite el colector de césped de la cortadora. Cuando quite el colector de césped de la cortadora, asegúrese de que el adaptador para abono (en cuenta con este elemento) esté instalado y permita que se cierre por completo la puerta de descarga trasera. Para un abono eficiente, no corte césped húmedo. Si el césped ha crecido más de cuatro pulgadas, no se recomienda el uso de abono. En ese caso, use el colector de césped para embolsar los recortes.

Uso de la cortadora de césped como colector de césped

Puede utilizar el colector de césped para recoger recortes mientras opera la cortadora.

1. Acople el colector de césped siguiendo las instrucciones de la sección de Montaje. Los recortes de césped son recolectados en la bolsa de forma automática. Opere la cortadora hasta que la bolsa de recolección esté llena.

2. Detenga el motor soltando la manija de control de la cuchilla. Compruebe que el motor se haya detenido por completo.

3. Para retirar la bolsa, levante la puerta de descarga trasera y tire de la bolsa de recolección hacia arriba, apartándola de la cortadora. Deseche los recortes de césped y vuelva a colocar la bolsa cuando haya terminado.

ADVERTENCIA

Si golpea un objeto extraño, detenga el motor. Desconecte el cable de la bujía, inspeccione detenidamente la cortadora para ver si hay daños, y repare el daño antes de volver a encenderla y hacerla funcionar. El exceso de vibración de la cortadora durante el funcionamiento es una indicación de daño. Se debe inspeccionar y reparar la cortadora lo antes posible.

Antes de realizar cualquier tipo de mantenimiento o servicio, desactive todos los controles y detenga el motor. Espere a que se detengan completamente todas las piezas móviles. Deje que el motor se enfríe. Desconecte el cable de la bujía y póngalo haciendo masa contra el motor para evitar que se encienda accidentalmente.

Siga el cronograma de mantenimiento que se presenta a continuación. En esta tabla se describen pautas de servicio sólo para la cortadora de césped. Utilice la columna Registro de Servicio para hacer el seguimiento de las tareas de mantenimiento completadas. Para localizar el Centro de Servicio más cercano o programar un servicio contáctese con su distribuidor o consulte el suplemento de servicio/garantía que viene con la cortadora.

IMPORTANTE: Consulte el Manual del Operador del Motor que viene con la cortadora para ver programas específicos de servicio y mantenimiento de motor.

	Cada uso	Anualmente	Antes de almacenar	Registro de servicio
Revise el nivel de aceite del motor	√
Compruebe que todos los herrajes están en su lugar y asegurados	√	√
Limpie los recortes de césped, la grasa y/o la suciedad acumulada alrededor del motor, escape y la parte superior de la cortadora.	√
Compruebe que el tiempo de detención de la cuchilla esté en 3 segundos	√
Lubrique los varillajes/pivotes y las ruedas con aceite ligero		√
Limpie la parte inferior de la plataforma de la cortadora		√
Compruebe el torque del perno de montaje de la cuchilla y el motor de la cortadora		√
Haga funcionar el motor hasta que se detenga por falta de combustible o agregue el estabilizador en el depósito lleno de combustible nuevo antes del almacenamiento.			√

*Torque del perno de la cuchilla de la cortadora: Mín. 37.5 pies-libras (50.8 N-m), Máx. 50.0 pies-libras (67.8 N-m). Torque del perno de montaje del motor: Mín. 29.2 pies-libras (39.6 N-m), Máx. 41.7 pies-libras (56.3 N-m).

SOLUCIÓN DE PROBLEMAS

ADVERTENCIA

Desconecte el cable de la bujía y póngalo haciendo masa contra el motor para evitar que se encienda accidentalmente. Antes de realizar cualquier tipo de mantenimiento o servicio, desactive todos los controles y detenga el motor. Espere a que se detengan completamente todas las piezas móviles. Utilice siempre anteojos de seguridad durante el funcionamiento o mientras ajusta o repara este equipo.

Problema Causa Solución

El motor no arranca	1. Control de la cuchilla desenganchado.2. Se ha desconectado el capuchón de la bujía.3. El depósito de combustible está vacío o el combustible se ha echado a perder.4. El motor no está cebado (si está equipado con cebador).5. La bujía no funciona correctamente.6. Motor ahogado.7. La línea del combustible está bloqueada.	1. Engrane el control de la cuchilla.2. Conecte el cable al capuchón de la bujía.3. Llene el tanque con gasolina limpia y nueva.4. Cebe el motor tal como se explicó en la sección Funcionamiento.5. Limpiela, ajuste la separación, o cambie la bujía.6. Espere unos minutos para reencender.7. Contacte con su centro de piezas y reparaciones para que limpien la línea de combustible.
El funcionamiento del motor es irregular	1. El capuchón de la bujía está flojo.2. El combustible se echó a perder.3. La ventilación en la tapa del combustible está obstruida.4. Hay agua o suciedad en el sistema de combustible.5. El depurador de aire está sucio.6. La línea del combustible está bloqueada.	1. Conecte y ajuste el capuchón de la bujía.2. Llene el tanque con gasolina limpia y nueva.3. Destape la ventilación.4. Haga marchar el motor hasta que se detenga por falta de combustible. Vuelva a llenar con combustible nuevo.5. Consulte la sección de Mantenimiento del filtro de aire del Manual del motor.6. Contacte con su centro de piezas y reparaciones para que limpien la línea de combustible.
El motor recalienta	1. El nivel de aceite del motor está bajo.2. Flujo de aire restringido.	1. Llene el cárter con aceite adecuado.2. Limpie el área de alrededor y la parte superior del motor.
Saltos ocasionales (vacilantes)	1. La separación de la bujía es muy pequeña.	2. Ajuste la separación. Consulte el Mantenimiento de la bujía en el Manual del motor.
No ralentiza bien	1. Bujía atorada, fallada o separación demasiado ancha.2. El depurador de aire está sucio.	1. Vuelva a ajustar la separación o reemplace la bujía.2. Consulte la sección de Mantenimiento del filtro de aire del Manual del motor.

Problema Causa Solución

Excesiva vibración 1. Cuchilla de corte floja o descentrada.2. Cuchilla de corte doblada.	3. Apriete la cuchilla y el adaptador. Centre la cuchilla.4. Reemplace la cuchilla.
La cortadora de césped no procesa los recortes como abono	1. Spaced húmedo.2. Césped excesivamente alto.3. Cuchilla desafilada.	1. No corte el césped cuando esté mojado, espere hasta que sea más tarde para hacerlo.2. Corte una vez a altura de corte elevada, luego vuelva a cortar a la altura deseada o haga un sendero de corte más angosto.3. Afile o cambie la cuchilla.
Corte irregular 1. La posición de las ruedas no es correcta.2. Cuchilla desafilada.	1. Ajuste la palanca de altura de corte de la rueda delantera derecha y trasera derecha en la misma posición.2. Afile o cambie la cuchilla.
La cortadora no avanza por sí misma	1. Correa mal instalada.2. Hay desechos bloqueando el funcionamiento de la transmisión.3. Correa dañada o desgastada.	1. Compruebe la correa para ver si la polea está bien instalada y se mueve correctamente.2. Detenga el motor, desconecte el capuchón de la bujía y limpie los desechos.3. Inspeccione y, de ser necesario, consulte con su Centro de piezas y reparaciones para hacer reemplazar la correa.

Recomendaciones generales

• Respete siempre las reglas de seguridad al realizar tareas de mantenimiento.
• La garantía de esta cortadora no cubre elementos que han estado sujetos al mal uso o la negligencia del operador. Para recibir el reembolso total de la garantía, el operador deberá mantener la cortadora como se indica en este manual.
• El cambio de la velocidad controlada del motor invalidará la garantía del motor.

Lubricación

Control de la cuchilla

Lubrique con aceite ligero los puntos de pivote del control de la cuchilla al menos una vez cada estación. El control debe funcionar libremente en ambas direcciones. Consulte la Figura 12.

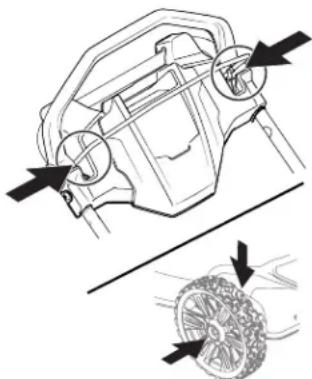

Ruedas

Lubrique todos los cubos/ejes de las ruedas con aceite ligero al menos una vez por temporada. Consulte la Figura 12.

Mantenimiento del motor

Consulte el manual del operador del motor entregado con su cortadora para obtener una descripción detallada de todas las especificaciones de servicio relacionadas con el motor.

Limpie el motor

• Diariamente o antes de cada uso, limpie el césped, la grasa o los residuos acumulados en el motor. Mantenga limpios el varillaje, los resortes y los controles. Mantenga el área que rodea al silenciador y que está detrás del mismo libre de cualquier residuo combustible.
• Mantenga el motor limpio para permitir el movimiento de aire alrededor del mismo.
• Las piezas del motor se deben mantener limpias para reducir el riesgo de sobrecalentamiento y combustión de los residuos acumulados.

PRECAUCIÓN

No use agua para limpiar las piezas del motor. El agua puede contaminar el sistema de combustible. Use un cepillo o un paño seco.

Mantenimiento de la cortadora

Sistema de lavado de plataforma (si está incluido)

La plataforma de su cortadora podría venir con un sistema de lavado de plataforma. Utilice el sistema de lavado de plataforma para lavar la parte inferior de la plataforma e impedir la acumulación de sustancias corrosivas. Realice los siguientes pasos DESPUÉS DE CADA CORTE DE CÉSPED:

1. Empuje la cortadora hasta un lugar nivelado y despejado de su jardín o patio. Asegúrese de que la manguera del jardín pueda llegar a la cortadora.

PRECAUCIÓN

Asegúrese de que la tolva de descarga de la cortadora esté orientada ALEJADA de la casa, garaje, vehículos estacionados, etc.

1. Retire de la plataforma de la cortadora el pico de lavado de la plataforma de sujeción rápida y enrósquelo en el extremo de la manguera del jardín.
2. Una la manguera con el pico de lavado al puerto de agua que se encuentra en la superficie de la plataforma. Consulte la Figura 13.
3. Abra el suministro de agua.
4. Encienda el motor, tal como se indicó anteriormente en el Manual del operador del motor.
5. Haga funcionar el motor durante dos minutos por lo menos para permitir que se seque totalmente la parte inferior de la plataforma de corte.
6. Suelte la manija de control de la cuchilla para detener el motor y la cuchilla.
7. Desconecte el agua y retire el pico de lavado de la plataforma del puerto de agua que se encuentra en la superficie de la plataforma.
8. Luego de limpiar la plataforma, vuelva a arrancar la cortadora. Mantenga el motor y la cuchilla en funcionamiento durante dos minutos por lo menos para permitir que se seque totalmente la parte inferior de la plataforma de corte.

Limpieza de la plataforma

Al menos una vez por temporada, limpie la parte inferior de la plataforma de la cortadora de césped para prevenir la acumulación de recortes de césped u otros desechos.

1. Deje el motor en marcha hasta que se acabe el combustible. No intente verter combustible del motor. Desconecte el cable de la bujía. Consulte el Manual del operador del motor.
2. Gire la cortadora de césped sobre el costado y compruebe que el filtro de aire y el carburador queden mirando hacia arriba. Sostenga firmemente la cortadora.
3. Raspe y limpie la parte inferior de la plataforma mediante el uso de una herramienta adecuada. No la rocíe con agua.

IMPORTANTE: No utilice una lavadora a presión o manguera de jardín para limpiar su cortadora. Pueden producir daños a los rodamientos o al motor. El uso de agua acortará la vida útil de la máquina y reducirá su capacidad de servicio.

1. Vuelva a colocar la cortadora sobre sus ruedas en el suelo.

Ajuste de la transmisión

El sistema de transmisión consiste de poleas, una correa y un cable que vincula la transmisión al control de transmisión. Como estos componentes se gastan, es posible que sea necesario practicar ajustes. Para ajustar la transmisión haga lo siguiente:

1. Debilite la transmisión. Consulte la Figura 14 -

a. Afloje la contratuerca (a).
b. Enrosque la tuerca de ajuste (b) hacia abajo, en dirección hacia la base de la cortadora para alargar el cable de la transmisión.
c. Ajuste bien la contratuerca.

1. Control de la transmisión está apretado o difícil de tirar. Consulte la Figura 15 -

a. Afloje la contratuerca (a).
b. Enrosque la tuerca de ajuste (b) hacia arriba, en dirección de la manija para acortar el cable de la transmisión.
c. Ajuste bien la contratuerca.

Cuidado de la cuchilla

ADVERTENCIA

Cuando saque la cuchilla de corte para afilarla o reemplazarla, protéjase las manos usando un par de guantes gruesos o un trapo grueso para sostener la cuchilla.

Inspeccione periódicamente el adaptador de la cuchilla en busca de rajaduras, especialmente cuando golpee un objeto extraño. Reemplace según necesidad. Siga los siguientes pasos para realizar el mantenimiento de la cuchilla.

1. Deje el motor en marcha hasta que se acabe el combustible. No intente verter combustible del motor.
2. Desconecte el cable de la bujía. Consulte el Manual del operador del motor.
3. Gire la cortadora de césped sobre el costado y compruebe que el silenciador quede mirando hacia abajo y el filtro de aire y carburador queden mirando hacia arriba.
4. Retire el perno (a) y el soporte de la cuchilla (b) que sostienen la cuchilla y el adaptador al cigüeñal del motor. Consulte la Figura 16.

Figura 14

Figura 15

1. Saque la cuchilla (c) y el adaptador (d) del cigüeñal. Consulte la Figura 16.
2. Saque la cuchilla del adaptador para comprobar el centrado.

a. Centre la cuchilla sobre un destornillador de eje redondo para inspeccionarla.
b. Saque metal del lado pesado hasta que quede bien centrada.

NOTA: cuando afile la cuchilla, siga el ángulo original de afilado como guía. Afile cada borde de corte por igual para mantener centrada la cuchilla.

Si la cuchilla está descentrada causará demasiada vibración al rotar a altas velocidades. Puede producir daños al motor y la cuchilla se puede romper causando así lesiones personales.

1. Lubrique el cigüeñal del motor y la superficie interna del adaptador de la cuchilla con aceite ligero. Vea el recuadro de la Figura 16.

a. Deslice el adaptador de la cuchilla (d) sobre el cigüeñal del motor.
b. Instale la cuchilla en el adaptador con el lado marcado "Grass Side" (lado del césped) (o con el número de parte) hacia el piso cuando la cortadora de césped está en posición de funcionamiento.
c. Asegúrese que la cuchilla quede alineada y asentada en las bridas del adaptador.

1. Coloque el soporte de campana (b) sobre la cuchilla (c). Alinee las muescas del soporte de campana de la cuchilla con los orificios pequeños de la cuchilla.
2. Vuelva a colocar el perno hexagonal (a) y ajustelo según los siguientes valores de torsión: Mín. 37.5 pies-libras (50.8 N-m), Máx. 50.0 pies-libras (67.8 N-m).

NOTA: para garantizar la operación segura de la cortadora de césped, revise periódicamente el perno de la cuchilla para determinar si está bien ajustado.

Cuidado de la correa

NOTA: para cambiar la correa de transmisión autopropulsada de la cortadora de césped, es necesario extraer varios componentes. Solicite a un centro autorizado de servicio que realice el reemplazo de la correa.

Almacenamiento fuera de temporada

Se deben seguir estos pasos para preparar la cortadora para almacenarla.

• Limpie y lubrique exhaustivamente la cortadora como se describe en la sección de Lubricación de la página 27.
• Aplicar una capa de grasa de chasis a la cuchilla de corte de la cortadora para evitar la oxidación.
• Consulte el Manual del operador del motor para obtener instrucciones sobre su almacenamiento correcto.
• No limpie la cortadora de césped con una lavadora a presión.
• Almacene la cortadora en una zona limpia y seca. No la almacene cerca de productos corrosivos, como por ejemplo fertilizantes.

Cuando almacene cualquier tipo de equipo motorizado en un galpón de depósito metálico o con poca ventilación, tenga especial cuidado de realizarle un tratamiento antioxidante al equipo. Use aceite ligero o silicona para recubrir el equipo, especialmente los cables y partes móviles de su cortadora antes de almacenarla.
