Tipo de producto	Lavadora de carga frontal
Marca	Fagor
Modelo	FE-712A
Capacidad	7 kg
Velocidad máxima de centrifugado	1200 rpm
Clase energética	A+
Altura	85 cm
Anchura	60 cm
Profundidad	55 cm
Peso	70 kg
Número de programas	15
Programas principales	Algodón, Sintéticos, Delicados, Rápido, Eco, Lana, Mix, Aclarado, Centrifugado, Secado
Funciones adicionales	Inicio diferido, Media carga, Seguro infantil, Control de espuma, AquaStop
Consumo de agua anual estimado	10.000 litros
Consumo de energía anual estimado	200 kWh
Nivel de ruido (lavado)	58 dB
Nivel de ruido (centrifugado)	76 dB
Alimentación	220-240 V / 50 Hz
Ficha de toma de tierra	Sí
Limpieza del filtro	Después de cada lavado
Mantenimiento del tambor	Programa de limpieza mensual recomendado
Piezas de repuesto disponibles	Sí, en servicio técnico autorizado Fagor
Índice de reparabilidad	7.5/10

Preguntas frecuentes - FE-712A FAGOR

¿Cómo instalar correctamente la lavadora Fagor FE-712A?

Para instalar la lavadora, retire todos los embalajes y tornillos de transporte. Colóquela sobre una superficie plana y resistente. Conecte la manguera de entrada de agua al grifo y la manguera de desagüe al desagüe. Enchufe el cable de alimentación a una toma con toma de tierra. Nivele las patas para evitar vibraciones.

¿Qué programas de lavado incluye este modelo?

El modelo FE-712A dispone de 15 programas, incluyendo Algodón, Sintéticos, Delicados, Rápido, Eco, Lana, Mix, Aclarado y Centrifugado.

¿Cómo limpiar el filtro de la lavadora?

El filtro se encuentra en la parte inferior frontal. Abra la tapa, desenrosque el filtro y retírelo. Límpielo bajo el grifo y vuelva a colocarlo. Se recomienda hacerlo después de cada lavado para evitar obstrucciones.

¿Qué significa el código de error E10?

El código E10 indica un problema de llenado de agua. Compruebe que el grifo esté abierto, que la manguera no esté doblada y que el filtro de entrada no esté obstruido.

¿Cuánto detergente debo usar?

La cantidad depende de la carga y la suciedad. Use entre 50 y 100 ml de detergente líquido para cargas normales. No exceda el nivel máximo indicado en el compartimento.

¿Se puede programar un lavado con retardo?

Sí, la función Inicio diferido permite retrasar el inicio del programa hasta 24 horas. Seleccione el programa, pulse el botón de retardo y ajuste las horas deseadas.

¿Por qué la lavadora vibra mucho durante el centrifugado?

Las vibraciones pueden deberse a un desnivel. Ajuste las patas para que queden firmes sobre el suelo. También evite cargas desequilibradas distribuyendo la ropa uniformemente.

¿Cómo activar el seguro infantil?

Mantenga presionado el botón de Seguro infantil durante 3 segundos hasta que escuche un pitido y vea el icono en la pantalla. Repita el proceso para desactivarlo.

¿Qué hacer si la lavadora no desagua?

Verifique que la manguera de desagüe no esté doblada o bloqueada. Limpie el filtro de desagüe. Si el problema persiste, puede haber una obstrucción en la bomba; contacte con el servicio técnico.

¿Cuánto tiempo dura el programa Eco?

El programa Eco tiene una duración aproximada de 3 horas y 45 minutos, dependiendo de la carga y la temperatura seleccionada. Consume menos energía que los programas normales.

MANUAL DE USUARIO FE-712A FAGOR

ASTRA Series

Manual de Instrucciones

Este aparato, destinado a un uso exclusivamente doméstico, ha sido concebido para lavado de ropa.

Muy importante: Lee íntegramente este manual antes de instalar y utilizar la lavadora. La documentación y accesorios, los encontrarás en el tambor de la lavadora.

Este manual está diseñado de forma que los textos estén relacionados con el dibujo correspondiente.

Seguridad

• La presión del agua a la red deberá estar entre 0,05 y 1 MPa (0,5 a 10kg/cm²).
• No utilices alargaderas ni adaptadores para conectar la lavadora.
• La instalación eléctrica debe estar dimensionada a la potencia máxima indicada en la placa de características y la toma de corriente eléctrica con la toma a tierra reglamentaria.
• Si el cable de alimentación está dañado, debe ser sustituido por su servicio postventa o personal cualifi cado similar con el fi n de evitar un peligro.
• La clavija de toma de corriente deberá ser accesible.

No manipular el interior de la lavadora. Ante cualquier problema que no puedas solucionar llama al servicio técnico.

• Este aparato pueden utilizarlo niños con edad de 8 años y superior y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento, si se les ha dado la supervisión o instrucción apropiadas respecto al uso del aparato de una manera segura y comprenden los peligros que implica. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento a realizar por el usuario no deben realizarlos los niños sin supervisión.
• Los niños menores de 3 años deben permanecer alejados a menos que se les supervise en todo momento.

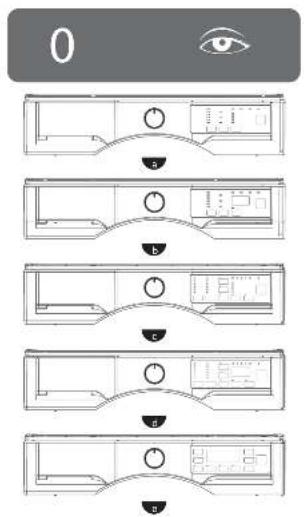

Identifi cación

Identifica el modelo de tu lavadora ("a", "b", "c", "d" o "e") comparando el panel de mandos con las ilustraciones.

Instalación

1.1 Desembalaje (1.1.1, 1.1.2 y 1.1.3). Retira los tornillos y elementos de anclaje y bloqueo usados para el transporte.
1.2 Conexión a la red de agua (1.2.1, 1.2.2 y 1.2.3). Si la lavadora admite toma de agua caliente conecta la manguera roja al grifo de agua caliente (1.2.4). Usa siempre la manguera nueva que se suministra. Elimina los tubos de alimentación anteriormente utilizados.
1.3 Desagüe. Instala el codo suministrado y respeta las cotas del dibujo.
1.4 Nivelación. Nivela correctamente la lavadora para evitar ruidos y desplazamientos. Se recomienda: 1° asentar y fi jar las patas traseras (1.4.1); 2° ubicar la lavadora en su lugar defi nitivo (1.4.2); 3° asentar y fi jar las patas delanteras (1.4.3).
1.5 Conexión a la red eléctrica. Ten en cuenta los datos de la placa de características.

1.6 Instalación bajo encimera. Si por necesidad de encastre precisa retirar la encimera contacta con el distribuidor o Servicio de Asistencia Técnica. Las dimensiones de encastre serán 600X600X850.

Uso

2.1 Apertura de la escotilla. Abre la escotilla.
2.2 Detergente y aditivos. Carga la ropa en la lavadora después de haberla clasifi cado por color, suciedad y tipo de tejido.

La cubeta tiene los siguientes compartimentos:

lavado 📊, prelavado y suavizante (2.2.1).

Todas las lavadoras están preparadas para detergente en polvo (2.2.2).

Si deseas emplear detergente líquido (2.2.3), en el compartimento de lavado encontrarás una pestaña azul, tira de ella hacia fuera hasta que haga tope, suéltala y quedará en posición vertical (2.2.4), esto evita que se escape el detergente líquido. Para volver a utilizar detergente en polvo coloca la pestaña azul en posición horizontal y empújala hacia atrás hasta que haga tope, así la compuerta estará abierta (2.2.5).

Recuerda que no debes superar el nivel MAX marcado en el compartimento del suavizante.

2.3 Encendido y selección del programa de lavado y

secado. Selecciona el programa con el mando previa consulta de la tabla de programas (páginas 3 y 4).

2.4 Selección de velocidad de centrifugado. Puedes elegir el grado de centrifugado o eliminarlo (2.4.1, 2.4.2). Si seleccionas Antiarrugas/Flot (2.4.3) se interrumpe el lavado antes del centrifugado final y la ropa queda sumergida en agua. Pulsa para realizar el centrifugado final.

HUMEDAD RESIDUAL* MEDIA (%)	VELOCIDAD DE CENTRIFUGADO MÁXIMA DE LA LAVADORA (r.p.m)
	600	800	1000	1200	1400
Programas de ALGODÓN	80	71	62	53	52
Programas SINTÉTICOS	80	70	70	70	70
Programas de LANA	100	90	90	90	90
Programa RÁPIDO	100	90	80	80	80

*Humedad residual: cantidad de humedad contenida en la ropa al fi nal del centrifugado

2.5 Funciones adicionales:

- Fácil planchado. Reduce la formación de arrugas.

- Aclarado extra. Te permite proteger las prendas de los niños y de las personas con pieles sensibles.

- Reducción tiempo». Es posible acortar el tiempo de lavado de prendas sintéticas y de algodón.

- Modelos "a-c" -> Una pulsación te permite reducir el tiempo de lavado.

- Modelos "b-d-e" -> Pulsando el botón de reducción de tiempo reducirá la duración del programa de lavado seleccionado hasta tres veces. El valor de la duración del programa reducido se indicará en la pantalla.

2.6 Retardo horario. Te permitirá retrasar la hora del comienzo del lavado.

2.7 Puesta en marcha o pausa

2.8 Bloqueo 📄. Manteniendo pulsada(s) la(s) tecla(s) durante 3 segundos, se activa el bloqueo para evitar manipulaciones por parte de niños. Se desactiva manteniendo pulsada(s) nuevamente la(s) tecla(s) durante otros 3 segundos.

2.9 Proceso de lavado. Puedes comprobar la fase del programa. El tiempo restante sólo podrás comprobar en los modelos "b-d-e".

Recomendaciones de uso:

- Nada más instalar la lavadora realiza una limpieza previa y comprueba su correcto funcionamiento (lavado normal, sin ropa y a 90°C.

- Utiliza una bolsa de lavado para prendas pequeñas: pañuelos y ropa interior.

- Se pueden usar todo tipo de detergentes para lavadoras. Se recomiendan detergentes líquidos para programas de lavado a baja temperatura (máximo 40°C) para todo tipo de tejidos. No se recomienda utilizar detergente en polvo para el lavado de tejidos en lana.

Advertencias de uso:

1. Si paras la lavadora para añadir más ropa, pulsando ID, asegúrate de que el nivel de agua no llegue al de la escotilla.

2. Las funciones adicionales (☐ y ☒) incrementan el tiempo de lavado.

3. Una vez fi nalizado el programa de lavado se recomienda dejar abierta la escotilla para ventilar el interior. Puede que tengas que esperar 2 minutos para abrir la escotilla. En los modelos "a-b-c-d" asegúrate de que el piloto STOP está parpadeando. En los modelos tipo "e" espera hasta que se apague el símbolo 🔍.

Mantenimiento

3.1 Limpieza de la cubeta de detergente. Es recomendable hacerla una vez al mes.

3.2 Limpieza del fi Itro. Es recomendable hacerla una vez al año.

Para la limpieza exterior, usa productos no abrasivos y seca bien con un paño suave.

Diagnósticos

4.1 La lavadora incorpora un sistema de diagnóstico que detecta y avisa ante cualquier tipo de incidencia. Podrás visualizarlas en la pantalla o cuando se iluminen intermitentemente los pilotos del panel de mandos.

4.1.1 No entra agua en la lavadora. Revisar el suministro de agua, el grifo de entrada, o limpia el fi ltro de entrada.

4.1.2 Ni desagua, ni centrifuga. Comprueba el estado del fi Itro.

4.1.3 No centrifuga. Remueve la carga de la ropa y vuelve a seleccionar el centrifugado.

4.1.4 No se pone en marcha. Comprueba que la escotilla está bien cerrada.

4.1.5 Con cualquier otro código. Avisa al servicio técnico.

4.2 Vibraciones o ruidos. Revisa la correcta instalación (1.1 y 1.4 de este manual).

4.3 Agua en la cubeta. Comprueba que la cubeta de detergente está limpia (3.1).

Medio-ambiente

La lavadora ha sido diseñada pensando en la conservación del medio ambiente.

Contraste de pantalla. Pasado un tiempo de unos 20 minutos, la pantalla se oscurece para ahorrar energía. Para activar la pantalla, pulsa cualquier tecla o gira el mando.

Respeta el medio ambiente. Carga la lavadora a la máxima capacidad recomendada para cada programa; ahorrarás agua y energía. Siempre que puedas, evita el prelavado. No te excedas con el detergente.

Gestión de residuos de aparatos eléctricos y electrónicos. No elimines los aparatos mezclándolos con residuos domésticos generales. Entrega tu lavadora en un centro especial de recogida. El reciclado de electrodomésticos evita consecuencias negativas para la salud, el medio ambiente y permite ahorrar energía y recursos.

Para más información, contacta con las autoridades locales o establecimiento donde adquiriste la lavadora.

Tabla de programas

Programa	Suciedad	Capacidad (kg)	8 kg			9 kg
			kWh kWh
1. Algodón frío	Muy ligera	8/9	0,20	54	111	0,20	57	112
2. Algodón 20°C	Ligera	8/9	0,25	54	109	0,25	57	110
3. Algodón 30°C	Ligera	8/9	0,40	54	107	0,40	57	108
4.(*) Algodón <40°C	Normal	8/9	A++0,75 A+++0,70	54	174	A++0,72 A+++0,70	57	170
5.(*) Algodón <60°C	Normal	8/9	A++1,08 A+++0,99	54	177	A++1,35 A+++1,28	57	178
6. Algodón 90°C	Fuerte	8/9	2,40	61	133	2,50	66	135
7. Sintético frío	Muy ligera	4/4,5	0,15	45	79	0,15	45	79
8. Sintético 30°C	Ligera	4/4,5	0,35	45	118	0,35	45	119
9. Sintético 40°C	Ligera	4/4,5	0,60	45	123	0,60	45	124
10. Sintético 60°C	Normal	4/4,5	1,20	45	140	1,20	45	143
11. Prelavado	Fuerte	8/9	1,35	59	123	1,40	63	125
12. Centrifugado		8/9	0,05	0	12	0,05	0	12
13. Aclarado		4	0,05	35	28	0,05	38	28
14. Delicado/lana 30°C	Ligera	2	0,35	63	37	0,35	65	37
15. Rápido 30 min	Ligera	2	0,25	42	30	0,25	42	30
16. Express 15 min	Muy ligera	1	0,10	25	15	0,10	30	15
17. Mixto 45 min	Ligera	4,5	0,60	42	45	0,60	42	45

(*) Los programas normales de algodón, señalizados con «Astron adecuados para lavar tejidos de algodón de suciedad normal y resultan mas efi cientes en términos de consumo combinado de energía y agua. Para lavado de ropa poco sucia utiliza la función de reducción de tiempo »

NOTAS

Potencia consumida en "modo apagado" y "modo sin apagar":

• La temperatura real del agua puede diferir de la temperatura indicada para cada el ciclo de lavado, pudiendo ser más baja.
• Los valores reales de kWh, litros, y duración del programa pueden diferir de los indicados en función de la presión y temperatura del agua de red, la temperatura del recinto donde se encuentra la lavadora, de las fl uctuaciones en la tensión de red, del tipo y cantidad de ropa utilizada y de las posibles opciones adicionales seleccionadas.

Tabla de programas

Programa	Temperatura	Capacidad (kg)	8 kg			9 kg
			kWh kWh
1. Algodón	frío, 20°C, 30°C, 90°C	8/9	0,20-2,40	54-61	107-133	0,20-2,50	57-66	108-135
	<60°C (*)	8/9	A++1,08 A+++0,99	54	177	A++1,35 A+++1,28	57	178
	<40°C (*)	8/9	A++0,75 A+++0,70	54	174	A++0,72 A+++0,70	57	170
2. Sintéticos	frío, 20°C, 30°C, 40°C, 60°C	4/4,5	0,15-1,20	45	79-140	0,15-1,20	45	79-143
3. Delicados	frío, 20°C, 30°C, 40°C	4/4,5	0,10-0,55	44	55-64	0,10-0,55	48	55-64
4. Lana	frío, 20°C, 30°C, 40°C	2	0,10-0,35	63	30-42	0,10-0,35	65	30-42
5. Lavado a mano	frío	2	0,10	63	30	0,10	65	30
6. Aclarado		8/9	0,05	35	28	0,05	38	28
7. Centrifugado		8/9	0,05	0	12	0,05	0	12
8. Edredón	30°C	4/4,5	0,35	45	118	0,35	45	119
9. Prelavado	60°C	8/9	1,35	59	123	1,40	63	125
10. Sport	frío, 20°C, 30°C, 40°C	2	0,10-0,55	44	69-78	0,10-0,55	44	69-78
11. Camisas	frío, 20°C, 30°C, 40°C	4/4,5	0,15-0,60	45	79-123	0,15-0,60	45	79-124
12. Ropa oscura	frío, 20°C, 30°C, 40°C	4/4,5	0,15-0,55	74	90-134	0,15-0,55	74	90-134
13. Rápido 30 min	30°C	2	0,25	42	30	0,25	42	30
14. Express 15 min	frío	1	0,10	25	15	0,10	30	15
15. Mixto 45 min	40°C	4,5	0,60	42	45	0,60	42	45

(*) Los programas normales de algodón, señalizados con y son adecuados para lavar tejidos de algodón de suciedad normal y resultan mas efí cientes en términos de consumo combinado de energía y agua. Para lavado de ropa poco sucia utiliza la función de reducción de tiempo

NOTAS

- Potencia consumida en "modo apagado" y "modo sin apagar";

Modelos

"a", "c" "b", "d" "e"

• La temperatura real del agua puede diferir de la temperatura indicada para cada el ciclo de lavado, pudiendo ser más baja.
• Los valores reales de kWh, litros, y duración del programa pueden diferir de los indicados en función de la presión y temperatura del agua de red, la temperatura del recinto donde se encuentra la lavadora, de las fl uctuaciones en la tensión de red, del tipo y cantidad de ropa utilizada y de las posibles opciones adicionales seleccionadas.

(2.4.1, 2.4.2). Se seleccionar Anti-rugas/Flot para realizar el centrífugado final.

HUMIDADE RESIDUAL* MÉDIA (%)	VELOCIDADE DE CENTRIFUGAÇÃO MÁXIMA A LAVAGEM (r.p.m)
	600	800	1000	1200	1400
Programas ALGODÃO	80	71	62	53	52
Programas SINTÉTICOS	80	70	70	70	70
Programas LÃ	100	90	90	90	90
Programa RÁPIDO	100	90	80	80	80

Advertencias de uso:

Moi importante: Le integramente este manual antes de instalar e utiliza-la lavadora. A documentación e accesoríos, encontraralos no tambor da lavadora.

Este manual está deseñado de forma que os textos estean relacionados co debuxo correspondente.

Seguridade

2.1 Apertura do zapón.

2.2 Deterxente e aditivos. Carga a roupa na lavadora-secadora despos de clasifi cala por cor, sucidade e tipo de tecido. A cubeta ten os seguientes compartimentos: lavado 📊, prelavado 🐃suavizante ✉ (2.2.1).

2.4 Selección de velocidad do centrifugado. Podes elixi-lo grao de centrifugado ou eliminalo (2.4.1, 2.4.2). Se seleccionas Antiengurras/Flot (2.4.3) interrómpese o lavado antes do centrifugado fi nal e a roupa queda somerxida en auga. Pulsa para realiza-lo centrifugado fi nal.

HUMIDADE RESIDUAL* MEDIA (%)	VELOCIDADE DO CENTRIFUGADO MÁXIMA DE LA LAVADORA (r.p.m)
	600	800	1000	1200	1400
Programas de ALGODÓN	80	71	62	53	52
Programas SINTÉTICOS	80	70	70	70	70
Programas de LA	100	90	90	90	90
Programa RÁPIDO	100	90	80	80	80

Advertencias de uso:

Xestión de residuos de aparatos eléctricos e electrónicos.

Potencia consumida en "modo apagado" e "modo sen apagar"

- Potencia consumida en "modo apagado" e "modo sen apagar"
