Tipo de producto	Mezclador autoamplificado
Modelo	POWERPOD K-12 Plus
Marca	Phonic
Número de canales de entrada	10 (8 mono + 2 estéreo)
Salida del amplificador de potencia	500 W por canal a 4 Ω, 1000 W puente mono a 8 Ω
Procesador de efectos digitales	100 efectos duales con tap delay y tonos de prueba
Ecualizador gráfico	Estéreo de 7 bandas con detección de realimentación
Alimentación phantom	+48 V, conmutable para canales 1-8
Ecualizador de canal	3 bandas con medios de barrido (100 Hz – 8 kHz) en canales mono
Conectores	Conectores XLR/TRS combinados, RCA, 1/4" TS, Speakon
Dimensiones (An x Al x Pr)	483 x 142 x 466 mm (19.02" x 5.59" x 18.35")
Peso	13.6 kg (30 lbs)
Fuente de alimentación	Conmutable 115/230 VCA, 50/60 Hz, 400 W máx
Limitador incorporado	Sí, 2 limitadores con indicadores
Función de espera	Silencia todos los canales de micrófono mientras mantiene activas las entradas de cinta/retorno
Montable en rack	Sí (requiere espacio 13U, kit opcional)
Cubierta protectora	Cubierta moldeada incluida para evitar rayones
Refrigeración	Ventiladores de velocidad variable (mantenga 30 cm de espacio libre en la parte trasera)
Seguridad	Cumple con CE, ETL, RoHS; equipo clase I
Garantía	Mínimo 1 año (consulte la extensión regional)

Preguntas frecuentes - POWERPOD K-12 Plus PHONIC

¿Cómo conecto altavoces autoamplificados al POWERPOD K-12 Plus?

Use las salidas de altavoz Speakon o 1/4" TS en el panel trasero. Para una operación estéreo estándar, conecte los altavoces a las salidas izquierda y derecha correspondientes. Asegúrese de que la impedancia total por canal sea de al menos 4 Ω (o 8 Ω en modo puente mono). Use solo altavoces pasivos.

¿Cómo activo la alimentación phantom de +48V?

Presione el interruptor de alimentación phantom en el panel trasero. Esto aplica +48V a los canales 1–8 (en K-12 Plus). Un LED indica cuando el phantom está activo. Siempre baje los niveles de los canales antes de encender/apagar el phantom para evitar chasquidos.

¿Cómo puedo usar los efectos digitales integrados?

Cada procesador de efectos tiene una perilla de control de programa. Gírela para seleccionar un número de efecto (consulte la tabla de efectos en el manual) y luego presione la perilla para confirmar. Ajuste el fader EFX Master y los envíos EFX de canal para controlar el nivel de efecto. Para el tap delay, presione la perilla de programa repetidamente para establecer el tempo.

¿Cómo configuro una mezcla de monitores de escenario?

Use los envíos de AUX 1 o AUX 2 en cada canal para enviar señal a la salida AUX correspondiente. Conecte su amplificador/altavoz de monitoreo a la salida AUX. Ajuste el fader maestro AUX en la sección maestra para controlar el volumen general del monitor.

¿Qué hace el interruptor de espera?

El interruptor de espera silencia todos los canales de micrófono (1–12) mientras deja activas las entradas de cinta y retornos estéreo. Esto es útil para reproducir música de fondo entre sets sin realimentación de los micrófonos en vivo.

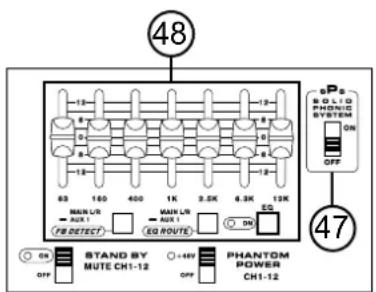

¿Cómo uso el ecualizador gráfico con detección de realimentación?

Presione el botón ON para el EQ gráfico. El EQ se puede asignar a MAIN L/R o AUX 1 mediante el botón AUX 1/L/R. Cuando FBD (Detección de realimentación) está activado, los LED en los deslizadores se iluminarán en las frecuencias de realimentación. Reduzca ese deslizador para eliminar la realimentación.

¿Puedo conectar un subwoofer a este mezclador?

Sí, use la salida mono (1/4" TS) con filtro de paso bajo incorporado (60–160 Hz variable). Conecte esta salida a un subwoofer autoamplificado o amplificador externo. Ajuste el fader mono y los controles del filtro de paso bajo para un bajo óptimo.

¿Cómo grabo la mezcla?

Use los conectores RCA de salida de grabación (y el conector mini estéreo) para conectar a un dispositivo de grabación. La señal se toma antes del fader maestro, por lo que el nivel de grabación es independiente del volumen principal. Use el control de entrada de cinta para ajustar el nivel si es necesario.

¿Cuál es la forma adecuada de limpiar el mezclador?

Desconecte el mezclador antes de limpiarlo. Use un paño seco y sin pelusa para limpiar la superficie. No use limpiadores en aerosol o líquidos. Para la suciedad persistente, humedezca ligeramente el paño con agua. Evite que entre humedad en las aberturas.

El mezclador se sobrecalienta o se apaga. ¿Qué debo hacer?

Asegúrese de que la parte trasera del mezclador esté al menos a 30 cm de paredes u otros equipos para permitir un flujo de aire adecuado. Verifique que los ventiladores de refrigeración no estén bloqueados. Si los indicadores de limitador parpadean con frecuencia, reduzca el nivel general. Si el problema persiste, consulte a un técnico calificado.

MANUAL DE USUARIO POWERPOD K-12 Plus PHONIC

CONFIGURACIÓN BÁSICA....1

Inicio....1

Configuración del Canal....1

Montaje en Rack Opcional....2

Cubierta Protectora Moldeada....2

HACIENDO CONEXIONES....3

Entradas de Canal....3

Sección Principal....3

Panel de Dorso....4

CONTROLES Y AJUSTE....5

Controles de Canal....5

Procesador Digital de Efectos....6

Sección Principal....7

ESPECIFICACIONES....10

APÉNDICE

TABLA DE EFECTOS DIGITALES....1

APLICACIONES....2

Agregando Dispositivos Externos Paralelos....2

Aplicación en Vivo....3

DIMENSIONES....4

GUÍAS DE CONEXIONES COMUNES....5

DIAGRAMA DE BLOQUES....6

Phonic se reserva el derecho de mejorar o alterar cualquier información provista dentro de este documento sin previo aviso.

INSTRUCCIONES DE SEGURIDAD

1. Lea estas instrucciones antes de operar este aparato.
2. Mantenga este instructivo para futuras referencias.
3. Preste atención a todas las advertencias para asegurar una operación adecuada.
4. Siga todas las instrucciones indicadas en este instructivo.
5. No utilize este aparato cerca del agua o en lugares donde se puedan dar condensaciones.
6. Limpie solamente con lienzos secos. No utilice aerosol ni limpiadores líquidos. Desconecte este aparato antes de limpiarlo.
7. No bloque ninguna de las aberturas de ventilación. Instale según las instrucciones del fabricante.
8. No lo instale cerca de cualquier fuente de calor como radiadores, registros de calor, estufas, u otro aparato (incluyendo amplificadores) que produzcan calor.
9. No deshaga la opción de seguridad del plug polarizado o aterrizado. Una clavija polarizada tiene dos cuchillas una más grade que la otra. Una clavija del tipo polarizado tiene dos cuchillas y un diente.
   La cuchilla más ancha o el tercer diente esta incluido para su seguridad. Si esta clavija no se acomoda en su toma corriente, consulte un electricista para que cambie el toma corriente obsoleto.
10. Proteja el cable de electricidad de ser pisado o picado particularmente en la clavija, los receptaculos y en el punto donde estos salgan del aparato. No pise los cables de alimentación de AC.
11. Utilice solamente accesorios o demás cosas especificadas por el fabricante.
12. Transporte solamente con un carro, pedestal, tripie
    abrazaderas o mesas espedicifadas por el fabricante, o incluidas con el aparato. Si se utiliza un carro, tenga precaución cuando mueva el carro con el aparato para evitar lesicio de cualquier tipo.
13. Desconecte este aparato durante tormentas eléctricas o cuando no se ocupe en periodos largos de tiempo.
14. Refiera todo el servicio al personal calificado. Se requiere de servicio cuando el aparato a sido dañado en cualquier manera, por ejemplo cuando el cable de alimentación de voltaje o la clavija han sido dañados, si se ha derramado líquido o si algun objeto a caído en el aparato, o si el aparato ha sido expuesto a la lluvia o a la humedad, no funcione normalmente o si ha sufrido una caída.

PRECAUCION

RIESGO DE SHOCK ELECTRICO NO ABRIR

PRECAUCION: PARA REDUCIR EL RIESGO DE SHOCK ELECTRICO NO REMUEVA LA TAPA (O LA CUBIERTA) NO HAY REFACCIONES DENTRO MANDE A SERVICIO CON EL PERSONAL CALIFICADO

El simbolo con una flecha encerrado en un triangulo equilátero, es para alertar al usuario de la presencia de "voltaje peligroso" no aislado dentro del chasis del producto que pudiera ser de magnitud suficiente para constituir un riesgo de shock eléctrico a las personas.

El punto de exclamación dentro de un triangulo equilátero es para alertar al usuario de la presencia de instrucciones importantes de operación y mantenimiento (servicio) en la literatura que acompaña el equipo.

ADVERTENCIA: Para reducir el riesgo de shock o fuego eléctrico no exponga este aparato a la lluvia o a la humedad.

PRECAUCION: No use controles, ajustes, no realice procedimientos diferentes a los especificados, esto puede resultar en una peligrosa exposición a la radiación.

PHONIC

INTRODUCCIÓN

Gracias por su compra de cualquiera de las mezcladoras Powerpod K-12 Plus, K-16 Plus o 1860 Plus Powered Mixers. Todas estas mezcladoras vienen de un alto estándar de calidad que es sinónimo en todos los productos de Phonic, además estamos seguros que demostrarán ser una valiosa inversión. De cualquier manera, para asegurarnos de que tomará toda la ventaja de estos productos, le sugerimos que lea cuidadosamente el manual entero antes de guardarlo en algún lugar de fácil acceso y de recordar, en caso necesario.

CARACTERÍSTICAS

• Suministro de energía de alta eficiencia para lograr alta potencia y peso ligero
• Interruptor de Pedal, permite a los usuarios encender o silenciar el procesador de efectos y el control de Tap Delay.
• Interruptor de fuente fantasma de +48V
• 2 canales de entrada de estéreo con EQ de 3 bandas
• Entrada de Tape y salida de grabación con jacks RCA de estéreo
• 2 envíos AUX pre-fader y 2 envíos EFX post-fader

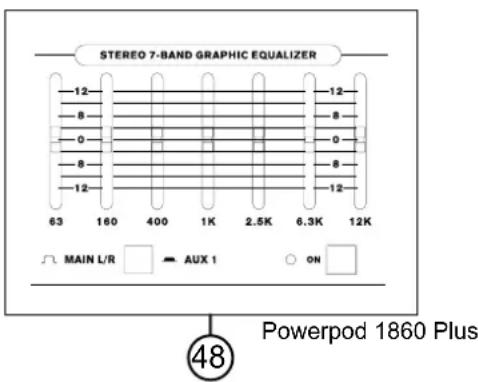

• Estéreo 7 bandas gráfico EQ
• Un conector de altavoz profesional y dos jacks auricular 1/4" TS en cada canal de amplificador para conectar los altavoces
• Opción Listo (Stand-by) permite a los usuarios silenciar todos los canales de micrófono
• Manija integrada en la envoltura
• Salida mono con filtro de paso bajo, frecuencia variable desde 60Hz a 160Hz
• Cubierta protectora moldeada para evitar ralladuras en la mezcladora
• Potencia principal cambiable entre 115VAC y 230VAC

Adiciones de K-12 Plus y K-16 Plus

• 2 x 500W / 4Ω amplificadores de potencia bridgeables y patchables
• Procesador de Efecto Dual, cada uno contiene más de 100 efectos, con tap delay y numerosos testeo de tonos
• Detección de retroalimentadión

K-12 Plus:

- 8 canales de entrada de Mic/Línea con EQ de 3 bandas con barrido de rango medio e insert

K-16 Plus:

• 12 canales de entrada de Mic/Línea con EQ de 3 bandas con barrido de rango medio e insert
• Eliminador de Vocal
• Sistema Solid Phonic para refuerzo de altavoces

Adiciones de 1860 Plus

• 2 x 400W / 4Ω amplificadores de potencia bridgeables y patchables
• Procesador de efecto presenta 100 efectos con tap delay y numerosos testeo de tonos
• 8 canales de entrada de Mic/Línea con EQ de 3 bandas e insert
• Interruptor de Fuente Fantasma con configuración dual

CONFIGURACIÓN BÁSICA

Inicio

1. Asegúrese de que la energía de K-12 Plus, K-16 Plus o 1860 Plus esté apagada. Para estar completamente seguro de esto, el cable de AC no debe de estar conectado a la unidad.
2. Todos los faders y controles de nivel deben de estar en el nivel más bajo todos los canales apagados para aseguar que ningún audio sea enviado inadvertamente a las salidas cuando se prenda el equipo. Todos los niveles deben ser modificados a niveles aceptables después de que se encienda el dispositivo.

Nota: Asegúrese de que la parte trasera de la mezcladora esté no menos de 30 centímetros de la pared, si se encuentra más cerca de eso, podría obstruir los ventiladores y provocar sobrecalentamiento en la unidad.

1. Conecte todos los instrumentos y equipos necesarios en las entradas varias como sea necesario. Esto puede incluir dispositivos de señal de línea, así como micrófonos y/o guitarras, teclados, etc.

2. Conecte todo el equipo necesario en las salidas varias de dispositivo. Esto puede incluir altavoces, monitores, procesadores de señal y/o dispositivos de grabación.

Nota: No deberá conectarse otro equipo más que los altavoces a las salidas del amplificador de potencia. Conectando dispositivos inapropiados a la mezcladora causará probablemente daño al dispositivo. También, los cables de guitarra no deberán ser utilizados para conectar los amplificadores a los altavoces.

1. Conecte el cable de AC suministrado a conector trasero de la mezcladora y asegúrese de que el nivel de voltaje local sea idéntico al requerido por el equipo. En la Powerpod 1860, setee el Selector de Voltaje para igualar los niveles de voltaje local.

2. Conecte el cable de AC suministrado al tomacorriente de voltaje adecuado.

3. Encienda el interruptor de energía.

Configuración del Canal

1. Para asegurarse de que los niveles de audio de cada canal de entrada son correctos, cada canal deberá ser apagados primero y todos los faders seteados en 0.
2. Seleccione el canal en el que desee configurar su nivel y asegúrese de que ese canal tenga una señal de envío similar a la señal que será enviada en uso común. Por ejemplo, si el canal está usando un micrófono, entonces hable o cante al micrófono al mismo nivel que el cantante usaría durante su presentación. Si se conecta una guitarra en ese canal, entonces la guitarra también deberá utilizarse como es normalmente.

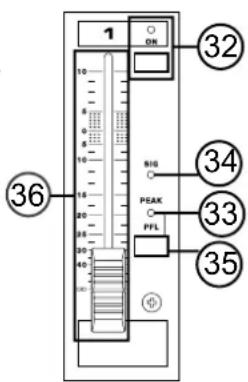

3. Presione el botón PFL de canal, le permitirá ver el nivel de audio en el medidor de nivel principal.
4. Ajuste la ganancia para que el medidor de nivel indique el nivel de audio alrededor de 0 dB.
5. Este canal está ahora listo para usarse; usted puede dejar de hacer la prueba de audio.
6. Para activar el canal, libere el botón PFL y active el canal mediante el botón de encendido.
7. Ahora deberá hacer lo mismo para configurar los siguientes canales y repita los pasos del 1 a 6.

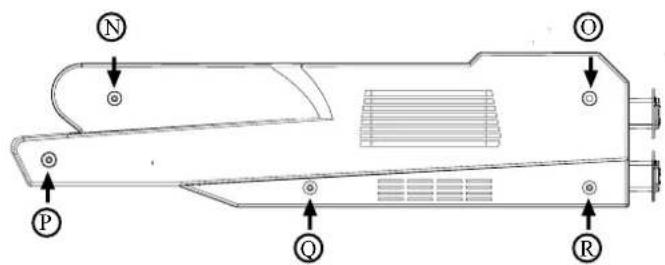

Montaje en Rack Opcional

1. Ambos modelos K-12 Plus y 1860 Plus son montables en rack. El kit para montaje en rack ER K-12 Plus puede ser utilizado para instalar este producto. Usted necesitará 13 unidades de rack libres para instalar estas mezcladoras.
2. Para instalar, primero asegure que el rack que va a usar proveerá ventilación adecuada para Mezcladoras de Potencia, ya que un rack cerrado causará sobrecalentamiento en el producto. Mantenga espacio de una unidad de rack entre la mezcladora de potencia y cualquier otro dispositivo. Esto también asegurará que no ocurra sobrecalentamiento.
3. Remueva los tornillos ① \~ ⑤ (señalados en la ilustración inferior) en ambos lados de la mezcladora junto con el panel lateral.
4. Asegure el montaje de rack en cada lado de la mezcladora usando tornillos ⑥ \~ ⑦, como se indica abajo.
5. Paso final: ponga la mezcladora montable en rack en el rack.

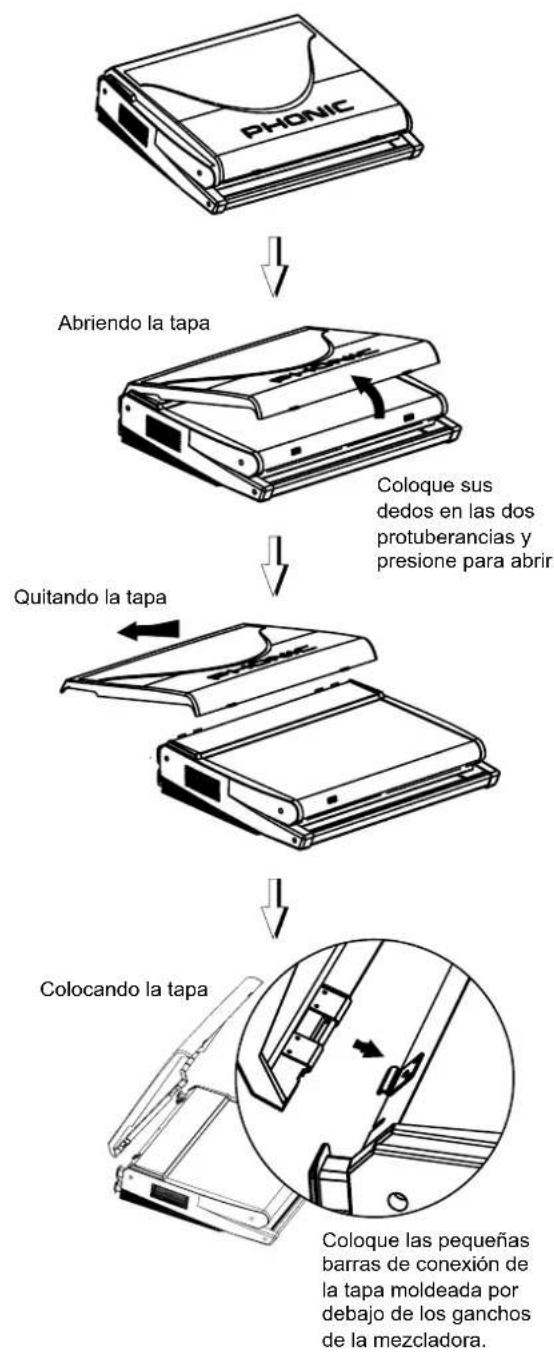

Cubierta Protectora Moldeada

HACIENDO CONEXIONES

Entradas de Canal

Las Mezcladoras de Potencia K-12 Plus y 1860 Plus proveen un total de 10 canales de entrada, 2 de los cuales aceptan señales de estéreo. La Mezcladora de Potencia K-16 Plus, sin embargo, provee un total de 14 canales de entrada, también incluye 2 canales de entrada estéreo. Los dos canales estéreo en cada dispositivo contienen diferentes jacks de entrada, aceptan jacks de audífono estéreo RCA o 1/4".

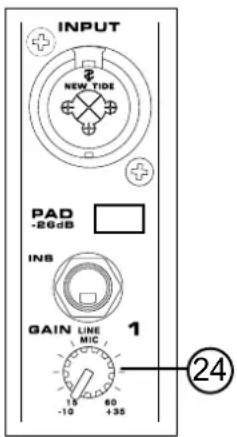

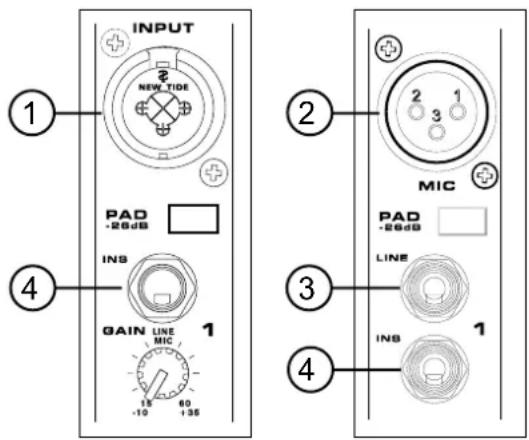

1. Jacks Combo XLR+1/4 (K-12 y K-16 solamente)

Estos jacks combo aceptan entradas XLR o 1/4" para señales balanceadas o desbalanceadas. Pueden ser utilizados junto con micrófonos de condensador profesional, dinámicos o de cinta — con conectores machos XLR estándares, así como entradas de línea típicas 1/4" TRS y 1/4" TS para agregar varios instrumentos musicales —tales como teclados, máquinas de tambor, guitarras eléctricas y una variedad de otros instrumentos eléctricos. Con preamplificadores de bajo ruido, estas entradas sirven para reproducción de audio limpio y cristalino.

El botón PAD de -26dB, localizado debajo del jack combo, se utiliza para atenuar la señal de entrada en 26 dB. Éste debe ser oprimido solamente cuando se utilizan dispositivos de entrada de línea.

Nota: Cuando se utilice un micrófono desbalanceado, por favor asegúrese de que la fuente fantasma esté apagada. Sin embargo, cuando se utilice micrófonos de condensador, la fuente fantasma de canal correspondiente deberá ser activada.

2. Entradas de Mic (Powerpod 1860 Plus solamente)

Como Powerpod 1860 Plus no presenta los jacks combo mencionados, hemos incluido por separado jacks XLR y 1/4", estas entradas de micrófono XLR son para señales balanceadas y desbalanceadas. Pueden ser utilizadas junto con micrófonos –tales como de condensador profesional, dinámicos o de cinta –con conectores machos XLR stándares. Con preamplificadores de bajo ruido, estas entradas sirven para reproducción de audio limpio y cristalino.

Nota: Cuando se utilice un micrófono desbalanceado, por favor asegúrese de que la fuente fantasma esté apagada. Sin embargo, cuando se utilice micrófonos de condensador, la fuente fantasma de canal correspondiente deberá ser activada.

3. Jacks de Entrada de Línea (Powerpod 1860 Plus solamente)

Estas entradas aceptan entradas de línea de 1/4" TRS y 1/4" TS para adición de varios instrumentos musicales – tales como teclados, máquina de tambor, guitarras eléctricas, y también una variedad de otros instrumentos eléctricos.

4. INS (Jack de Insert de Dispositivo Externo)

El uso principal de estos jacks auricular TRS es el de agregar dispositivos externos, como procesadores dinámicos o ecualizadores, al canal de entrada mono correspondiente. Esto

POWERPOD 1860 PLUS / K-12 PLUS / K-16 PLUS

requerirá de un cable Y que pueda enviar y recibir señales de la mezcladora a y desde un procesador externo. Para más información en los cables Y, por favor refiérase al Apéndice C.

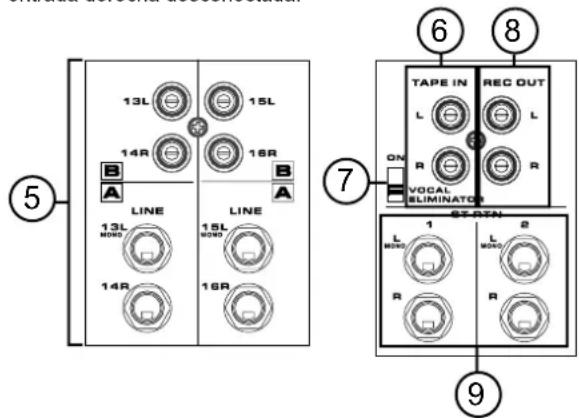

5. Entradas de Canal Estéreo

Cada una de las Mezcladoras de Potencia K-12 Plus, K16 y 1860 Plus provee de 2 canales de entrada de estéreo, las entradas difieren un poco de los canales mono. Las entradas RCA estéreo son para agregar varios dispositivos digitales (reproductores de CD, reproductores de MP3, portátiles, etc), donde los 2 jacks 1/4" TS de Línea son para agregar varios dispositivos de entrada de nivel de línea estéreo, como teclados. Dependiendo de qué juego de entradas desee usar, setee el botón Estéreo A/B en el canal a la posición correcta.

Si quiere utilizar un dispositivo monoaural en una entrada de estéreo, simplemente conecte el jack auricular 1/4" de dispositivo en la entrada de estéreo (mono) izquierda y deje la entrada derecha sin conexión. La señal será duplicada a la derecha debido al milagro de la normalización de jack.

Sección Principal

6. Entrada de Tape (Izq. y Der.)

Las primeras de estas entradas ajustan a los cables RCA de estos dispositivos como reproductores de tape y CD. Además de estas entradas, Phonic ha incorporado un puerto mini estéreo para incluir mini disco (MD), CD portátiles y reproductores MP3 (como el iPod de Apple), así como las computadoras portátiles. La línea de esta alimentación es dirigida a bus de mezcla de Entrada de Tape, antes de ser alimentada a través de bus de mezcla Principal I/D.

7. Eliminator Vocal (K-16 Plus solamente)

Activar este interruptor, disponible solamente en Powerpod K-16 Plus, le permite eliminar las secciones de voces de cualquier señal de reproductor de CD y tape (o cualquier otro dispositivo de entrada) en las entradas de Tape. El eliminador vocal de K-16 Plus usa cancelación de fase de rangos de frecuencia vocal entre canales izquierdo y derecho, para poder remover efectivamente las voces al centro.

8. Salidas de Grabación (Izq. y Der.)

Como en los puertos de Entrada de Tape, estas salidas ajustarán a los cables RCA, capaz de alimentar una variedad de dispositivos de grabación. También se incluye puertos mini estéreo para agregar dispositivos de grabación como reproductores MD y computadoras portátiles.

9. Entradas de Retorno ST

Estas entradas TS conectan la mezcladora con dispositivos externos en paralelo, como sub mixers o procesadores de efecto externo, recibiendo la señal procesada de otra fuente y alimentarla a los buses de mezcla AUX1, AUX2 y Principal I/D. Si desea utilizar dispositivo monoaural en una salida de retorno estéreo, simplemente conecte el jack auricular 1/4" de dispositivo en la entrada de estéreo (mono) izquierda y deja la entrada derecha desconectada.

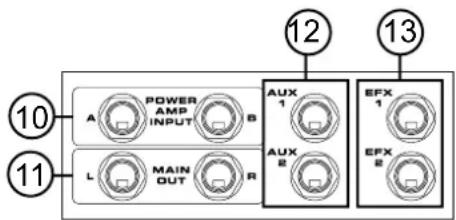

10. Entradas de Amplificador de Potencia

Estas entradas aceptan enchufes 1/4" TS y pueden utilizarse para incluir señales de estéreo de nivel de línea externa al amplificador de potencia integrado. Si se conecta un dispositivo a las entradas del amplificador de potencia, la alimentación principal (de acuerdo con el interruptor de control de amplificador de potencia) desviará automáticamente el amplificador de potencia y la alimentación insertada será amplificada y enviada a las Salidas de Altavoz.

11. Salidas Principales

Estos dos puertos darán la salida final estéreo de señal de nivel de línea enviada desde el bus de mezcla principal. El propósito principal de estos jacks es el de enviar la salida Principal a dispositivos externos que puedan trabajar en paralelo con la mezcladora. Esto puede incluir amplificadores de potencia adicionales, mezcladoras, sistemas PA, así como un rango amplio de otros posibles procesadores de señal.

12. Salidas Auxiliares (AUX)

Estas salidas de jack auricular son salidas finales de señal de nivel del bus de mezcla auxiliar correspondiente y, son ideales para monitores de escenario. Alimentando la salida desde salidas Auxiliar a un amplificador -y posiblemente un ecualizador- y de ahí a un altavoz monitor de piso, permitirá a los artistas a monitorear sus propios instrumentos o vocales mientras actúan.

13. Salidas EFX (Efecto)

Estas salidas 14" TS son la salida final del bus de mezcla de envío EFX. Esta alimentación puede ser utilizada para conectar a un procesador de efecto digital externo, o hasta a un amplificador y altavoces, dependiendo de la configuración que desea.

14. Salidas Control Room / Zone 2 e Interruptor

Estas salidas de jack auricular alimentan la señal desde los paneles de control de Control Room o de Zone 2. El interruptor correspondiente alterna la alimentación entre el audio de control de CTRL RM/PHONES y de control de Zone 2. La salida de Zone 2 es más adecuada para actuar como relleno lateral, ofreciendo audio para áreas internas que el

sonido de los altavoces principales no puede alcanzar. La señal de control room, por otro lado, puede ser utilizada para incluir un monitor activo dentro de una cabina. Bueno, estas son nuestras sugerencias, pero la decisión es suya.

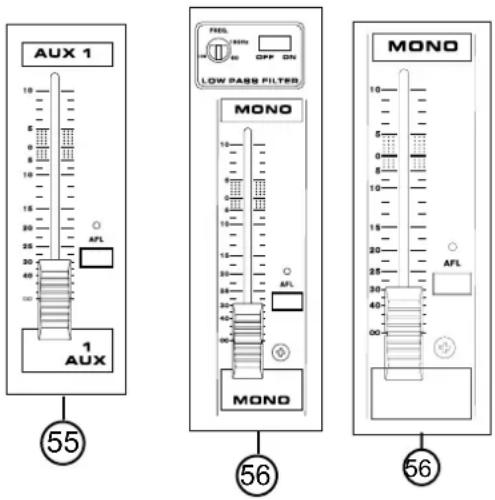

15. Salida mono

Estas salidas 1/4" TS se alimenta la señal de audio de control de mezcla mono localizado en el panel de mezcla principal. Es ideal para utilizarse con sistema de sonido mono, o para agregar un subwoofer a su set de altavoces, agregando más vigor a los sonidos de frecuencia baja.

16. Salida de Audífonos

Este puerto de salida estéreo es adaptado para utilizarse con audífonos, permitiendo monitorear la mezcla. El nivel de audio de esta salida se controla utilizando el control CTRL RM/PHONES.

Panel de Dorso

17. Selector de Voltaje

Este interruptor le permite seleccionar de los 2 modos principales de energía, 115 VAC / 60Hz (permitiendole usar el dispositivo en países con voltajes entre 100V y 120 V) o 230 VAC / 50 Hz (permitiendole usar el dispositivo en países con voltajes entre 200V y 230V).

Nota: Utilizar voltajes incorrectos puede causar daño irreversible a la mezcladora. Se debe de tener mucho cuidado en seleccionar el voltaje local apropiado. Si no está seguro de los niveles de voltaje local, contacte a una fuente conocida antes de utilizar esta mezcladora.

18. Lámpara de 12 V

Este puerto XLR le permite agregar lámpara de brazo de 12 Volt, para tener una mejor visibilidad en áreas oscuras.

19. Botón de Energía

Este botón se utiliza para encender o apagar el dispositivo. Antes de encenderlo, sin embargo, asegúrese de que todos los controles de nivel están en valor mínimo.

20. Entrada de Energía Principal

Este puerto es usado para conectar el extremo de socket de cable de AC incluido. El otro extremo debe conectarse a una fuente de energía apropiada.

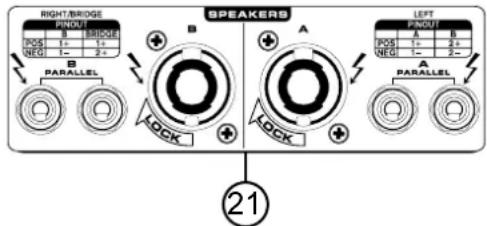

21. Salidas de Altavoz

Estos jacks son utilizados para conectar a los altavoces, se alimentan del amplificador de potencia interno. El primer juego de salidas son conectores de altavoz profesional, para utilizar estos, inserte un enchufe apropiado de cuatro pines en el conectador y, gire para asegurarlo en el lugar. El segundo juego de salidas son jacks auricular 1/4", para utilizarlos, simplemente inserte un enchufe apropiado de 1/4" TS en ello. La carga total para altavoces no deberá ser más de 4 ohms por canal, o de 8 ohms para una conexión bridge mono.

Un Altavoz por Canal: Cuando se conecta un solo altavoz a cada salida de canal, se deberán utilizar altavoces con una impedancia entre 4 y 8 ohms. Este es el caso para Jack Auricular y Conectores de Altavoz Profesional.

Dos Altavoces por Canal: Cuando se conectan dos altavoces a las Salidas de Altavoz, la carga de cada altavoz deberá ser entre 8 y 16 ohms (dos altavoces de 8 ohms formarán una carga total de 4 ohms, dos altavoces de 16 ohms darán una carga total de 8 ohms, etc.)

Bridge Mono: Cuando se usa esta modalidad, solo deberá de utilizarse salida B de Altavoz Profesional. La carga total deberá ser no menor de 8 ohms.

Nota: Utilice solamente altavoces pasivos junto con las salidas de Altavoz, para evitar dañar cualquier equipo.

22. Jacks para Interruptores de Pedal (Foot Switch)

Estos puertos son para incluir un interruptor de pedal, utilizado para ajustar remotamente las propiedades del procesador de Efecto Digital. El jack izquierdo se utiliza para ajustar las propiedades de tap delay, mientras que el derecho es utilizado para encender o apagar los efectos digitales (ésto es para utilizarse con el procesador de efecto digital 2 en los modelos K-12 Plus y K-16 Plus).

23. Ventiladores

Estos ventiladores de velocidad variable son utilizados para enfriar la mezcladora. No los obstruya de nunguna manera para asegurar que el producto no se sobre caliente.

CONTROLES Y AJUSTE

Controles de Canal

Es importante que todos los canales sean deshabilitados independientemente mientras no estén en uso. Baje el control de nivel correspondiente cuando se activa un canal, el nivel de volumen deberá ser ajustado a un nivel apropiado.

24. Control de Ganancia

Esto controla la sensibilidad de la señal de entrada, la cual es enviada al canal de entrada correspondiente. La ganancia deberá ser ajustada a un nivel que permita un uso máximo del audio, mientras que se mantenga la calidad de la alimentación. Esto puede ser logrado al ajustarlo a un nivel que permita que el indicador de pico se ilumine ocasionalmente.

25. Filtro de Paso Alto (75 Hz)

Este botón activará un filtro de paso alto que reduce todas las frecuencias por debajo de 75 Hz en 18 dB por Octava, ayudando a remover cualquier ruido de fondo no deseado, o vibraciones del escenario.

26. Control HF (Frecuencia Alta)

Este control se utiliza para dar un realce de pendiente o corte de 15 dB a los sonidos de frecuencia alta (12 kHz). Esto ajustará la cantidad de agudos incluidos en el audio del canal, agregando fuerza y claridad a los sonidos de las guitarras, metales, sintetizadores y Michael Jackson.

27. Control MF (Frecuencia Media)

Este control es para proveer realce estilo pico y corte de sonidos de nivel de la frecuencia media, en un rango de 15dB. Los canales mono en K-12 Plus y K-16 Plus proveen un control de barrido, le permite seleccionar una frecuencia de centro entre 100 Hz y 8 kHz, mientras que todos los canales en 1860 Plus (y canales estéreo en K-12 Plus y K-16 Plus), la frecuencia central es de 2.5 kHz.

Cambiar las frecuencias medias de un audio puede ser bastante difícil cuando se utiliza en una mezcla de audio profesional, ya que es más deseable cortar los sonidos de frecuencia media en lugar de realizarlos, calmando vocales ásperas excesivas y sonidos de instrumento en el audio.

28. Control LF (Frecuencia Baja)

Este control se utiliza para dar un realce de pendiente o corte de 15 dB de a los sonidos de frecuencia baja (80 Hz). Ajustará la cantidad de graves incluidos en el audio del canal y, dará más calidez y vigor a las baterías, bajos y a Isaac Hayes.

29. Controles Auxiliares 1 y 2

Estos controles alteran el nivel de la señal que es enviado a los buses de mezcla 1 y 2, esta señal es ideal para conectar a monitores de escenario, permitiendo a los artistas a escuchar la música que está siendo reproducida.

30. Controles de Efecto (EFX) 1 y 2

Estos controles alteran el nivel de la señal que es enviado a las salidas de EFX 1 y 2, las cuales pueden ser utilizadas junto con procesadores de señal externos (esta señal puede retornar a la mezcladora vía las entradas de retorno de estéreo), o simplemente como salidas auxiliares adicionales tantas como se requieran. Estos controles también ajustan el nivel de audio que es enviado al motores de efecto digital integrados (en el caso de Powerpod 1860, EFX 2 controla el envío de la señal a procesador de efectos integrado).

31. PAN / BAL

Altera el grado o nivel del audio que los lados izquierdo y derecho de la mezcla principal debería de recibir. En los canales mono, este control ajustará el nivel que los lados izquierdo y derecho debería de recibir; mientras que en un canal estéreo, ajustando el control BAL atenuará las sañales de audio de lado izquierdo o derecho.

1. Botón de Encendido e Indicador Este enciende el canal, permitiendo al usuario a utilizar la alimentación de las entradas de canal para suminitrar a buses PRINCIPAL I/D MONO, AUX 1-2 y EFX 1-2. El indicador correspondiente será iluminada cuando se encienda el canal.

Cuando el canal no está activado, el botón PFL seguirá permitiendo al usuario a enviar la señal de audio de canal a bus de mezcla CTRL RM/PHONES para propósitos de monitoreo.

33. Indicador de Pico

Este indicador LED se iluminará cuando el dispositivo alcance picos altos, 6 dB antes de que ocurra la sobrecarga. Es mejor ajustar la ganancia de canal para que el indicador de Pico se ilumine a intervalos. Esto asegurará un mayor rango dinámico en su su audio.

34. Indicador SIG

Este indicador LED se iluminará cuando una señal de canal correspondiente alcance -20dB, dando una indicación de cualquier señal enviada a través a canal de entrada.

35. Botón PFL e Indicador

El botón PFL -o Pre Fader Listen- es activado para permitir que la señal de un canal correspondiente sea enviada al control de CTRL RM/PHONES (pre-fader, post EQ), para utilizarse con audífonos o con monitores de estudio. Esto permitirá que la configuración de la ganancia de la entrada y el rastreo de audio sean más sencillos para los ingenieros de sonido. El LED verd correspondiente se iluminará cuando PFL es activado.

36. Control de Nivel de Canal (Fader)

Este control alterará el nivel de señal que es enviado de canal correspondiente a bus de mezcla principal.

37. Botón Canal de Estéreo A/B

Cuando este botón es liberado, el canal de estéreo en K-12 Plus, K-16 Plus y 1860 Plus recibirá su señal desde las entradas 1/4". Sin embargo, cuando este botón es pulsado, el canal de estéreo recibirá la señal de entrada RCA estéreo correspondiente.

Procesador Digital de Efectos

Los modelos K-12 Plus y K-16 Plus ambos le dan dos canales de efectos, mientras que 1860 provee solo uno.

38. Display de Efecto Digital

Este display numérico de 2 digital muestra el número de programa que está aplicado actualmente a su señal de audio EFX. Cuando usted alterna el control de programa, puede desplazarse por los diferentes números del programa; sin embargo, el display retornará al programa original si el nuevo programa no está seleccionado dentro de pocos segundos. Para una lista de efectos disponibles, por favor observe la Tabla de Efectos Digitales en el Apéndice A.

39. Indicadores Sig y Clip

Los LEDs de Clip y Sig están localizado dentro de Display de Efecto Digital. El LED de Sig se iluminará cuando cualquier señal es recibida por el procesador de efecto, y el LED de Clip se iluminará brevemente antes de que las señales excesivas son recortadas dinámicamente. Si el LED de Clip se ilumina demasiado seguido, es aconsejable bajar el control principal EFX para asegurar que el nivel de señal no es excesivo.

40. Control de Programa

Este control se utiliza para seleccionar entre los varios efectos. Girando el control en sentido de reloj, permitirá a los usuarios a ascender en números de programa más altos y, girando en sentido contrario permitirá a los usuarios descender en números de programa más bajos. Cuando cambia a un nuevo programa, un pequeño LED se destellará hasta que usted pulse el botón de programa – éste aplicará el efecto. Cuando el efecto tap-delay está seleccionado, pulsando este control permitirá a los usuarios a seleccionar el tiempo de tap-delay.

Pulsando este botón varias veces, el procesador de efecto interpreta el tiempo entre las dos últimas pulsadas y recuerda a éste como el tiempo de delay – hasta que el botón es pulsado nuevamente. Esto se mantiene aún después de apagar la energía. Cuando el efecto de tap delay es seleccionado, un pequeño LED (localizado entre el display de dos dígitos) se destellará en la ventana de display de efecto digital en los intervalos seleccionados. Para ver la lista de los programas disponibles, por favor consulte la Tabla de Efectos Digitales en el Apéndice A.

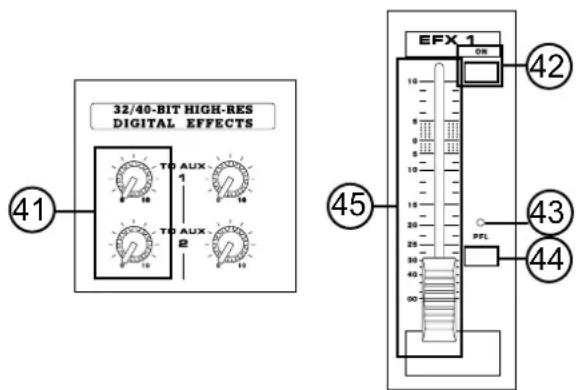

41. Controles Auxiliares 1 y 2

Estos controles alteran el nivel del audio que es enviado al bus de mezcla auxiliar correspondiente desde el Procesador de Efectos Digitales correspondiente.

42. Botón Encendido De Efecto DSP e Indicador

Este botón se oprime para activar o desactivar el panel de efectos correspondiente. Cuando el procesador de efectos está activado, el LED correspondiente se ilumina.

43. Indicador de Pico

Este indicador LED se iluminará cuando el Procesador de Efectos Digitales tenga sobrecargas. Es mejor ajustar los controles 1 y 2 EFX en los canales de entrada, para asegurarse de que el indicador de pico no se ilumine. Esto asegurará una mayor calidad del audio.

44. Botón PFL e Indicador

Este botón PFL -o Pre-Fader-Listen- se oprime para permitir que la señal procesada del procesador de efetos digitales sea enviada a control CTRL RM/PHONES (pre-fader), para utilizarse ya sea con audífonos o monitores de estudio. Esto permite un fácil rastreo del audio para los ingenieros de sonido. El LED verde correspondiente se iluminará cuando el PFL es activado.

45. Faders 1 y 2 de Efecto DSP

Cada uno de estos controles ajusta el nivel de audio para ser enviado del Procesador de Efectos Digitales correspondiente al bus de mezcla principal.

Sección Principal

46. Interruptores de Control de Amplificador de Potencia

Estos interruptores controlan la actividad y fuerza de amplificador de potencia. Usando el interruptor izquierdo puede alternar entre las diferentes señales que pueden ser procesadas por el amplificador de potencia integrado y ruteadas a las salidas principales de altavoz en la parte trasera del dispositivo. Este interruptor le permine seleccionar desde: Estéreo, el nivel final del cual es ajustado por fader PRINCIPAL I/D, AUX 1/MONO, el nivel final del cual es ajustado por fader AUX 1 y fader MONO, salidas AUX 1 /AUX 2, el nivel final del cual es ajustado por faders AUX 1 y 2 y; MONO BRIDGE, que sale vía salida A de altavoz profesional solamente y, el volumen es controlado por el fader MONO.

Nota: Cuando se usa una conexión mono bridge, no conecte el altavoz a ningún jack auricular 1/4" o conector de altavoz jack B de altavoz profesional, localizados en el dorso de la mezcladora.

La potencia de amplificación puede ser cambiada usando el interruptor derecho desde 100 Watts para cada canal a 300 o 500 Watts por canal en los modelos K-12 Plus y K-16 Plus solamente, la selección dependerá de tamaño de lugar y la capacidad de entrada de los altavoces que usted elegió usar. Esta característica no está icluida en Powerpod 1860 Plus.

47. Sistema de Phonic Sólido (K-16 Plus solamente)

Usando este interruptor (presentado en K-16 Plus solamente) dará a los usuarios ambas frecuencias alta y baja de su sonido un poco de incremento para mejorar la robustez del audio en general. No hay garantía que su sonido mejorará con los sPs activados, sin embargo, es probablemente deseable escuchar el sonido de la mezcladora con este interruptor encendido y apagado y, decide cual es mejor para sus propósitos.

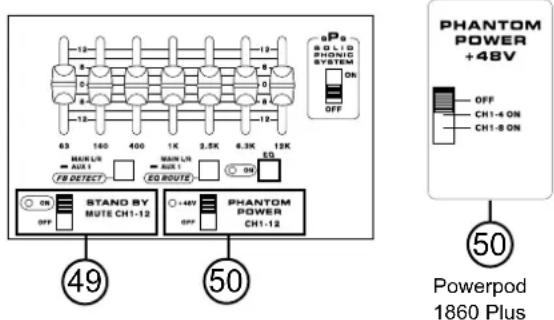

48. Ecualizador Gráfico

Este ecualizador gráfico de 7 bandas permite a los usuarios ajustar la respuesta en frecuencia de una señal, con un máximo de 12dB de realce o corte para cada una de las frecuencias. El botón AUX 1 / I/D alterna el uso del ecualizador entre las señales de bus AUX 1 y bus PRINCIPAL I/D. Cuando se selecciona I/D, el ecualizador es aplicado no solo a ambas señales de estéreo principal(salidas Principal y Altavoz), sino también a la señal mono. Oprimiendo el botón encendido activa el ecualizador y, es acompañado por un LED iluminado.

Una característica integrada en el ecualizador gráfico de Powerpod K-12 Plus y K-16 Plus, es el Sistema de Detección de Retroalimentación. Los LEDs individuales localizados en los controles deslizante VR de ecualizador se iluminarán cuando se presente la retroalimentación en esa banda de frecuencia en particular. Al reducir el nivel de esa banda de frecuencia, podrá remover efectivamente la retroalimentación en esa frecuencia.; después de esto, el LED se apagará. Si se oprime el botón FBD, se activa la detección de retroalimentación para señal final AUX 1, mientras que si es liberado, la detección de retroalimentación es activada para señal PRINCIPAL I-D. Se recomienda a los usuarios que seleccionen el botón AUX 1 / I/D en la misma configuración que en el botón de FBD, para así asegurar ajustes simples en las frecuencias que han producido retroalimentación.

49. Interruptor Stand-by e Indicador

Este interruptor activa o desactiva el MUTE de los canales de 1 al 15/16 en K-16 Plus, y canales 1 a 11/12 en K-12 Plus y 1860 Plus. Esta opción es bastante útil para actuaciones en vivo, debido al hecho de que la Entrada de Tape y Retornos AUX estéreo no son afectados por ésto, permitiendo que la señal del audio de reproductor de CD o de otros dispositivos de entrada puedan reproducirse en las pausas de las presentaciones, mientras se asegura que los micrófonos no producirán retroalimentación espantosa de sonido (como opuesto de la retroalimentación es sonido realmente bueno, por supuesto). Esta opción viene acompañada de un LED ilumunado.

50. Interruptor de Fuente Fantasma

Cuando este interruptor está en la posición encendido activa una fuente fatasma de +48V para los canales 1 al 8 en K-12 Plus y, canales 1 al 12 en K-26 Plus, permitiéndole a los micrófonos de condensador ser utilizados en estos canales. La activación de Fuente Fantasma es acompañada por un LED iluminado en estos dos modelos. En Powerpod 1860 Plus, este interruptor tiene 3 posiciones, permitiendo a los usuarios activar la fuente fantasma para los canales de 1 al 8, canales 1 al 4, o ninguno.

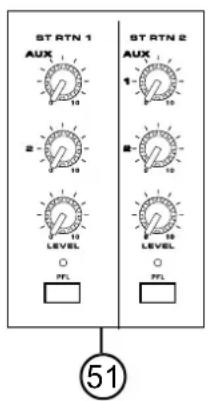

51. Controles de Retorno de Estéreo

Estos controles se utilizan para ajustar el nivel del audio recibido por jacks de entrada de retorno estéreo. Consisten en 2 controles de nivel auxiliares, para ajustar el nivel que será enviado a bus de mezcla auxiliar y, un control de nivel para ajustar niveles enviados al bus de mezcla principal.

Los botones correspondientes PFL (Pre-Fader Listen) le permiten enviar el audio de las entradas de retorno estéreo directamentea control CTRL RM/PHONES, sin alterarse por ningún control de nivel. La activación de PFL está acompañada por un LED iluminado.

52. Controles de Entrada de Tape

Este control se utiliza para ajustar el nivel de entrada de Tape, que será enviada a la mezcla principal. El botón PFL (Pre Fader Listen) correspondiente le permitirá enviar el audio de la Entrada de Tape al control CTRL RM/PHONES. En esta instancia, el Control de Entrada de Tape no afecta de ninguna manera la señal enviada al bus PFL/AFL.

53. Controles de Zona 2

Este control se utiliza para ajustar el nivel de la alimentación de la Zona 2 (duplicado de la mezcla PRINCIPAL I/D) que será enviada enviada a la salida de Zona 2. El botón AFL (After Fader Listen) correspondiente le permitirá enviar la alimentación de audio de la Zona 2 al control CTRL RM/PHONES. La activación de AFL está acompañada por un LED iluminado.

54. Control de Control Room / Phones

Este botón controla el nivel del audio que se envía a la Salida CTRL RM/PHONES, localizada en el panel superior de las mezcladoras K-12 Plus, K-16 Plus y 1860. Cualquier PFL que sea activado tendrá prioridad sobre todas las otras señales y, es capaz de correr simultáneamente con otra señal PFL. Si no se activa ningún PFL, entonces cualquier AFL que sea activado será utilizado en su lugar (un AFL también puede trabajar simultáneamente con otro AFLs). También, si no se activa ningún PFL o AFL, la mezcla PRINCIPAL I/D será usada.

Prioridad Alimentación
Más Alta PFL
Media AFL
Más Baja PRINCIPAL I/D

Prioridad de la Alimentación de Control Room / Phones

55. Controles de Auxiliar 1 y 2 (Faders)

Estos controles alteran el nivel de audio que se envía a las salidas AUX, adecuado para conectar a los monitores de piso, así como dispositivos de procesamiento externo, si se requieren. Los botones AFL (After Fader Listen) correspondientes le permiten enviar el audio del bus de mezcla auxiliar al control CTRL RM/PHONES, después de ser alterado por el fader correspondiente (esto es, after-fader). La activación de AFL está acompañada de un LED iluminado.

Powerpod 1860 Plus

56. Controles de Salida Mono

El fader de Canal Mono ajustará el nivel final del audio que se envía al jack de salida Mono. El botón AFL (After Fader Listen) correspondiente le permite enviar la señal de audio mono post-fader a control CTRL RM/PHONES.

Los controles correspondientes de Filtro de Paso Bajo, no presentados en 1860 Plus, son utilizados para reducir sonidos de frecuencia alta no deseados de la salida mono, a un valor de 18 dB por octava, para un sonido grave más claro cuando se utilicen subwoofers. El interruptor enciende o apaga el Filtro de Paso Bajo, mientras que el control que lo acompaña ajusta la frecuencia de corte mínima entre 60 Hz y 160 Hz.

57. Control de Nivel Principal

Este fader controla el nivel de volumen final del audio Principal I/D, que se enviará al amplificador de potencia integrado y las salidas respectivas.

58. Indicador de Energía

El Indicador de Energía, localizado a un lado del indicador PFL/AFL, se iluminará cuando la energía de Powerpod K-12 Plus, K-16 Plus o 1860 Plus está encendida.

59. Indicador PFL/AFL

El indicador PFL/AFL en la parte superior de este medidor es bicolor, se iluminará en verde cuando un interruptor PFL esté activado, o se iluminará en rojo para AFL. Debido al hecho de que cualquier PFL tiene prioridad sobre AFL, si los dos están activados, solo se iluminará el indicador verde de PFL y procesado por área de control CTRL RM/PHONES.

60. Indicadores de Limitador

Existen 2 limitadores integrados en amplificador de potencia estéreo en las Powerpod K-12 Plus, K-16 Plus y 1860 Plus. Los limitadores se activarán y los indicadores se iluminarán cuando el nivel de la señal del Amplificador de Potencia se hace demasiado alto, advertiendo a los usuarios de la posibilidad de sobrecarga. Si ésto pasa demasiado seguido, asegúrese de reducir el control de nivel de la entrada correspondiente para fuente de Amplificador de Potencia, seleccionado por los interruptores de Control de Amplificador de Potencia a un nivel razonable.

61. Medidor de Nivel Estéreo

Este medidor de nivel ofrece un display visual de nivel de salida Principal I/D estéreo. El medidor de nivel de 12 segmentos de cada canal consiste en LEDs de color verde, amarillo y rojo, incluyendo un indicador de pico, mostrando niveles entre -30dBu y +10dBu. Cuando ningún PFL o AFL está activado, el medidor de nivel principal ofrece un display visual de nivel de la señal de PFL o AFL, monitoreado en los mismos aspectos que en situaciones normales. Vea la sección Control Room/Phones (54) para un poco más de información en PFLs y AFLs.

	POWERPOD K-12 Plus POWERPOD K-16 Plus POWERPOD 1860 Plus
AMPLIFICADOR DE POTENCIA, energia de salida en Watts @ THD < 0.5%, 1KHz
Número de Canales de Energía 2 2 2
Limitadores 2 2 2
8 ohms por Canal 330 330 260
4 ohms por Canal 500 500 400
8 ohms Bridge Mono 1000 1000 800
Interruptor de Selección de Amp. de Potencia	500W+500W, 300W+300W, 100W+100W	500W+500W, 300W+300W, 100W+100W	N/A
Entradas
Canales totales 10 14 10
Canales Balanceados Mono de Mic/Línea 8	(XLR + 1/4" combo jack) 12(XLR + 1/4" combo jack) 8 (XLR + 1/4" combo jack)
Canales de Línea Estéreo con preamplificador de mic	2 (XLR & 2x 1/4") 2 (XLR & 2x 1/4") 2 (XLR & 2x 1/4")
Retornos Aux Estéreo	2 2 2
Entrada 2T	1 (1 x Mini estéreo & 2x RCA jacks)	1 (1 x Mini estéreo & 2x RCA jacks)	1 (1 x Mini estéreo & 2x RCA jacks)
Salidas
Estéreo Principal I/D	2 x 1/4" TS, Desbalanceada	2 x 1/4" TRS, Desbalanceada	2 x 1/4" TS, Desbalanceada
Mono Principal	1/4" TS, Desbal.	1/4" TRS, Desbal.	1/4" TS, Desbal.
Envío Aux & Envío de Efecto	4 x 1/4" TS, Desbalanceado	4 x 1/4" TRS, Desbalanceado	4 x 1/4" TS, Desbalanceado
Phones	1 1 1
Salida Control RM o Zona 2	2 x 1/4" TS, Desbalanceado	2 x 1/4" TRS, Desbalanceado	2 x 1/4" TS, Desbalanceado
Salida Rec	1 x Mini estéreo, 2 x RCA jacks	1 x Mini estéreo, 2 x RCA jacks	1 x Mini estéreo, 2 x RCA jacks
Salida de Altavoz	1 x Speakon & 2 x 1/4" TS por canal	1 x Speakon & 2 x 1/4" TRS por canal	1 x Speakon & 2 x 1/4" TS por canal
Tiras de Canal	10 14 10
Control Aux 4 4 4
Control de Balanceo/Paneo	Sí	Sí	Sí
On/Mute de Canal	Sí	Sí	Sí
Canal Solo/PFL con medición	Sí	Sí	Sí
Indicadores LED	Encendido, Pico, Señal, PFL	Encendido, Pico, Señal, PFL	Encendido, Pico, Señal, PFL
Controles de Volumen	60 mm faders	60 mm faders	60 mm faders
Insert	Sí	Sí	Sí
Sección Principal
Envíos Aux Principales	2, 60mm fader	2, 60mm fader	2, 60mm fader
Retorno de Efectos a Monitor	4 4 3
Control de nivel audífonos/control RM/Zona 2	Sí	Sí	Sí
Modo de Control Room	ST, PFL/AFL	ST, PFL/AFL	ST, PFL/AFL
Faders	2 x Efx, Aux 1, Aux 2, Mono, Principal I/D (60mm fader)	2 x Efx, Aux 1, Aux 2, Mono, Principal I/D (60mm fader)	2 x Efx, Aux 1, Aux 2, Mono, Principal I/D (60mm fader)
Mediciones
Número de Canales	2 2 2
Segmentos	13 13 13
Suministro de Fuente Fantasma	+48 V DC	+48 V DC	+48 V DC
Interruptor Principal +10 Principal +10 Principal +10
THD
Salida de energía, 1 KHz, 20Hz a 20 kHz	@250 Watts, 4 ohms < 0.5%	@250 Watts, 4 ohms < 0.5%	@250 Watts, 4 ohms < 0.5%
Cualquier salida, 1kHz @ +14dBu, 20Hz a 20 kHz, entradas de canal	< 0.3 % < 0.3 % < 0.3 %
CMRR
1 kHz @ -60dBu, Ganancia al máximo 80 dB	80 dB 80 dB
Crosstalk
1kHz @ 8dBu, 20Hz a 20 kHz ancho de banda, entrada de canal a salidas principales I/D
Fader de canal bajo, otros canales en unidad	<-63 dB <-63 dB <-63 dB
Canal en mute, otros canales en unidad <-64 dB	< -64 dB <-64 dB <-64 dB
Respuesta en Frecuencia (entrada mic a salida)
20Hz~20kHz, nivel de línea o/p @ +4dBu en 600 ohms	+0/-2 dB +0/-2 dB +0/-2 dB
20Hz~20kHz, amp de potencia o/p 1 watt en 8 ohms	+0/-2 dB +0/-2 dB +0/-2 dB
Nivel Máximo
Entrada de Preamp Mic +10 dBu +10 dBu	+10 dBu
Todas las Otras Entradas +22 dBu +22 dBu	+22 dBu
Salidas Desbalanceadas +22 dBu +22 dBu	+22 dBu
Impedancia
Entrada Mic	5K ohms	5K ohms	5K ohms
Entrada Línea	50K ohms	50K ohms	50K ohms
Todas Otras Entradas (excepto inserts)	10K ohms	10K ohms	10K ohms
Salidas RCA 2T	600 ohms	600 ohms	600 ohms
Todas Otras Salidas	150 ohms	150 ohms	150 ohms
Ecualización	3 bandas, ±15dB	3 bandas, ±15dB	3 bandas, ±15dB
EQ Bajo	80 Hz 80 Hz 80 Hz
EQ Medio	100-8K Hz, barrible	100-8K Hz, barrible	2.5 KHz
EQ Segundo Medio (canal St)	2.5 KHz	2.5 KHz	2.5 KHz
EQ Agudo	12 KHz	12 KHz	12 KHz
Filtro de Corte Bajo	75Hz(-18dB/oct)	75Hz(-18dB/oct)	75Hz(-18dB/oct)
Preamplificador de Microfono E.I.N.
150 ohms terminado, ganancia máxima	<-122 dBm	<-122 dBm	<-122 dBm
Consumo de Energía (Máximo Promedio)	500 Watts	500 Watts	400 Watts
Energía Requerida	100 -120 VAC, 220-240 VAC, 50/60 Hz, dependiendo de la configuración regional	100 -120 VAC, 220-240 VAC, 50/60 Hz, dependiendo de la configuración regional	Intercambiable entre 115VAC & 230VAC, 50/60 Hz
Peso Neto	14.5 Kg (31.9 lbs)	19.5 Kg (13.0 lbs)	14.3 Kg (31.5 lbs)
Dimensiones (An x Al x P)	483 x 142.6 x 466.2 mm (19" x 5.6" x 18.4")	583.2 x 142.6 x 466.2 mm (23" x 5.6" x 18.4")	448 x 147 x 465 mm (17.6" x 5.8" x 18.3")

SERVICIO Y REPARACIÓN

Para refacciones de reemplazo y reparaciones, por favor póngase en contacto con nuestro distribuidor de Phonic en su país. Phonic no distribuye manuales de servicio directamente a los consumidores y, avisa a los usuarios que no intenten hacer cualquier reparación por si mismo, haciendo ésto invalidará todas las garantías del equipo. Puede encontrar un distribuidor cerca de usted en http://www.phonic.com/where/.

INFORMACIÓN DE LA GARANTIA

Phonic respalda cada producto que hacemos con una garantía sin enredo. La cobertura de garantía podría ser ampliada dependiendo de su región. Phonic Corporation garantiza este producto por un mínimo de un año desde la fecha original de su compra, contra defectos en materiales y mano de obra bajo el uso que se instruya en el manual del usuario. Phonic, a su propia opinión, reparará o cambiará la unidad defectuosa que se encuentra dentro de esta garantía. Por favor, guarde los recibos de venta con la fecha de compra como evidencia de la fecha de compra. Va a necesitar este comprobante para cualquier servicio de garantía. No se aceptarán reparaciones o devoluciones sin un número RMA apropiado (return merchandise autorization). En orden de tener esta garantía válida, el producto deberá de haber sido manejado y utilizado como se describe en las instrucciones que acompañan esta garantía. Cualquier atentado hacia el producto o cualquier intento de repararlo por usted mismo, cancelará completamente esta garantía. Esta garantía no cubre daños ocasionados por accidentes, mal uso, abuso o negligencia. Esta garantía es válida solamente si el producto fue comprado nuevo de un representante/distribuidor autorizado de Phonic. Para la información completa acerca de la política de garantía, por favor visite http://www.phonic.com/warranty/.

SERVICIO AL CLIENTE Y SOPORTE TÉCNICO

Le invitamos a que visite nuestro sistema de ayuda en línea en www.phonic.com/support/. Ahí podrá encontrar respuestas a las preguntas más frecuentes, consejos técnicos, descarga de drivers, instrucciones de devolución de equipos y más información de mucho interés. Nosotros haremos todo el esfuerzo para contestar sus preguntas lo antes posible.

[e-mail]

http://www.phonic.com

PHONIC

Digital Effect Table Tabla de Efectos Digitales

NO	PROGRAM NAME	PARAMETER SETTING
	ROOM	REV-TIME	EARLY LEVEL
00	COMPACT ROOM 1	0.05 100
01	COMPACT ROOM 2	0.4	0
02	SMALL ROOM 1	0.45 100
03	SMALL ROOM 2	0.6 90
04	MID ROOM 1	0.9 100
05	MID ROOM 2	1	50
06	BIG ROOM 1	1.2 100
07	TUNNEL	3.85 100
	HALL	REV-TIME	EARLY LEVEL
08	JAZZ CLUB	0.9	90
09	SMALL HALL 1	1.5	72
10	SMALL HALL 2	1.75	85
11	SPRING HALL	1.9	98
12	MID HALL 1	2.3	100
13	MID HALL 2	2.45	80
14	RECITAL HALL	2.7 96
15	BIG HALL 2	3.3	88
	PLATE	REV-TIME	HPF
16	SMALL PLATE	0.9	0
17	TAIL PLATE	1.2	20
18	MID PLATE 1	1.3	0
19	MID PLATE 2	2.2	0
20	REVERSE PLATE	2.25	42
21	LONG PLATE 1	2.6	80
22	LONG PLATE 2	3	625
23	LONG PLATE 3	4.2	0
	DELAY-1(stereo)	DELAY AVERG.	R-LEVEL
24	SHORT DELAY 1	0.07	60
25	SHORT DELAY 2	0.14	60
26	PING PONG DELAY	0.11	55
27	MID DELAY 1	0.15	55
28	MID DELAY 1	0.3	60
29	SHORT DELAY 1 (MONO)	0.06	100
30	MID DELAY 1 (MONO)	0.13 100
31	LONG DELAY 1 (MONO)	0.18 100
	CHORUS	LFO	DEPTH
32	SOFT CHORUS	0.2	56
33	SOFT CHORUS 2	0.5	70
34	SOFT CHORUS 3	0.8	75
35	WARM CHORUS	1.8	85
36	WARMER CHORUS 1	3.2	80
37	WARMER CHORUS 2	5.2	45
38	WARMER CHORUS 3	7.8	52
39	HEAVY CHORUS	9.6	48
	FLANGER	LFO	DEPTH
40	CLASSIC FLANGER 1	0.1	44
41	CLASSIC FLANGER 2	0.3	63
42	GENTLE FLANGER	0.6	45
43	WARM FLANGER	1.6	60
44	MODERN FALANGER 1	2	85
45	MODERN FALANGER 2	2.8	80
46	DEEP FALANGER 1	4.6	75
47	DEEP FALANGER 2	10	60
	PHASER	LFO	DELAY
48	CLASSIC PHASER 1	0.1 3.6
49	CLASSIC PHASER 2	0.4 2.6
50	COOL PHASER	1.4	0.7
51	WARM PHASER	3.2	0.3
52	HEAVY PHASER 1	5	1.2
53	HEAVY PHASER 2	6	2.8
54	WILD PHASER 1	7.4	0.8
55	WILD PHASER 2	9.6	4.8

NO	PROGRAM NAME	PARAMETER SETTING
	PAN	SPEED	TYPE
56	SLOW PAN	0.1	R-->L
57	SLOW PAN 1	0.1 R<-->L
58	SLOW PAN 2	0.4 R-->L
59	MID SHIFT	0.8 R<-->L
60	MID SHIFT 1	1.2 L-->R
61	MID SHIFT 2	1.8 L-->R
62	MID SHIFT 3	1.8 R-->L
63	FAST MOVE	3.4 R<-->L
	TREMOLO	SPEED	MODE-TYPE
64	LAZY TREMOLO	0.8 TRG
65	VINTAGE TREMOLO	1.5 TRG
66	WARM TREMOLO	2.8 TRG
67	WARM TREMOLO 1	4.6 TRG
68	HOT TREMOLO	6.8	TRG
69	HOT TREMOLO 1	9.6 TRG
70	CRAZY TREMOLO 1	15	TRG
71	CRAZY TREMOLO 2	20	TRG
	DELAY+REV	REV	DELAY-1
72	DELAY+REV 1	1	1
73	DELAY+REV 2	2	2
74	DELAY+REV 3	3	3
75	DELAY+REV 4	4	4
76	DELAY+REV 5	5	5
77	DELAY+REV 6	6	6
78	DELAY+REV 7	7	7
79	DELAY+REV 8	8	8
	CHORUS+REV	REV	CHORUS
80	CHORUS+REV 1	1	1
81	CHORUS+REV 2	2	2
82	CHORUS+REV 3	3	3
83	CHORUS+REV 4	4	4
84	CHORUS+REV 5	5	5
85	CHORUS+REV 6	6	6
86	CHORUS+REV 7	7	7
87	CHORUS+REV 8	8	8
	FLANGER+REV	REV	FLANGER
88	FLANGER+REV 1	1	1
89	FLANGER+REV 2	2	2
90	FLANGER+REV 3	3	3
91	FLANGER+REV 4	4	4
92	FLANGER+REV 5	5	5
93	FLANGER+REV 6	6	6
94	FLANGER+REV 7	7	7
95	FLANGER+REV 8	8	8
	GATED-REV	RELEASE	REV
96	GATED-REV-1 9	0.02	TAIL PLATE
97	GATED-REV-2 10	0.2	TAIL PLATE
98	GATED-REV-1 9	0.02	REVERSE PLATE
99	GATED-REV-2 10	0.5	REVERSE PLATE
	TAP DELAY	FB LEVEL	RANGE
A0	TAP DELAY	0	100mS - 2.7S
A1	TAP DELAY	10	100mS - 2.7S
A2	TAP DELAY	20	100mS - 2.7S
A3	TAP DELAY	30	100mS - 2.7S
A4	TAP DELAY	40	100mS - 2.7S
A5	TAP DELAY	50	100mS - 2.7S
A6	TAP DELAY	60	100mS - 2.7S
A7	TAP DELAY	70	100mS - 2.7S
A8	TAP DELAY	80	100mS - 2.7S
	TEST TONE	FREQUENCY	SHAPE
T0	LOW FREQUENCY	100Hz	SINEWAVE
T1	MID FREQUENCY	1kHz	SINEWAVE
T2	HIGH FREQUENCY	10kHz	SINEWAVE
PN	PINK NOISE	20Hz~20kHz

APPLICATION APLICACIÓN

Existen miles de maneras potenciales de conectar instrumentos y dispositivos a las Mezcladoras Amplificadas K-12 Plus, K-16 Plus y 1860 Plus. Se recomienda que explore las funciones y encuentre la mejor configuración posible para sus necesidades, que pudieran depender de qué instrumentos quisiera conectar, así como cuántos dispositivos externos se quiere conectar y sus aplicaciones de monitoreo requeridas. Combinar el uso de de diferentes instrumentos con las funciones especiales de la mezcladora (como el procesamiento de efecto digital) asegurará que su audio se escucha exactamente como usted quiere.

measurements are shown in mm/inches Todas las medidas están mostradas en mm/pulgadas.
