SHK 70840 WH - Secadora TEKA - Manual de uso y guía de instrucciones gratis

Tipo de producto	Secadora de bomba de calor
Modelo	SHK 70840 WH / SHK 70840 SS
Dimensiones (An x Pr x Al)	595 x 600 x 845 mm
Peso	41 kg
Capacidad nominal	8.0 kg
Alimentación eléctrica	220-240 V ~, 50 Hz
Potencia nominal de entrada	800 W
Clase de eficiencia energética	A++
Refrigerante	R290 (inflamable)
Programas de secado	Algodón, Sintéticos, Mix, Lana, Ropa de cama, Cuidado del bebé, Camisas, Deporte, Secado por tiempo, Refrescar, Favorito
Funciones adicionales	Inicio diferido, Intensidad, Esterilizar, Bloqueo infantil, Luz, Sonido, Fácil (Anti-arrugas)
Pantalla	LED con tiempo restante, fase del ciclo, códigos de error, recordatorios de filtro y depósito de agua
Filtro de la puerta	Limpiar después de cada ciclo; lavable con agua corriente
Limpieza del intercambiador de calor	Cada 3 meses usando aspiradora con cepillo
Depósito de agua	Vaciar después de cada uso; pausa automática cuando está lleno
Clase de eficiencia de condensación	B
Nivel de potencia sonora	65 dB (programa Algodón estándar)
Inicio diferido máximo	Hasta 12 horas
Bloqueo infantil	Sí, se activa presionando Inicio diferido + Luz durante 3 segundos
Rango de temperatura ambiente	+2°C a +35°C
Tipo de instalación	Independiente; se puede apilar con lavadora usando kit de apilamiento adecuado

Preguntas frecuentes - SHK 70840 WH TEKA

¿Puedo usar esta secadora con fines comerciales?

No, esta secadora está diseñada únicamente para uso doméstico privado. No se permite el uso comercial o compartido (por ejemplo, en edificios de apartamentos).

¿Qué debo hacer si la pantalla muestra 'E33' o 'E32'?

Estos códigos indican un error del sensor de temperatura (E33) o un error del sensor de humedad (E32). Desenchufe la secadora y contacte a su centro de servicio local. No intente repararla usted mismo.

¿Con qué frecuencia debo limpiar el filtro de pelusas?

Limpie el filtro de pelusas de la puerta después de cada ciclo de secado. Retire la pelusa a mano o enjuague con agua corriente, luego seque completamente antes de volver a colocarlo.

¿Por qué mi tiempo de secado es demasiado largo?

Posibles causas: filtro de pelusas o intercambiador de calor sucios, depósito de agua lleno, manguera de drenaje obstruida o instalación incorrecta. Limpie el filtro y el intercambiador de calor, vacíe el depósito de agua y asegure una buena ventilación alrededor de la secadora.

¿Puedo secar artículos con gomaespuma o respaldo de goma?

No, artículos como gomaespuma (espuma de látex), gorros de ducha, textiles impermeables o artículos con respaldo de goma no deben secarse en la secadora debido al riesgo de incendio.

¿Cómo uso la función de bloqueo infantil?

Mientras el ciclo de secado está en marcha, presione y mantenga presionados los botones Inicio diferido y Luz simultáneamente durante 3 segundos. Aparecerá el icono de bloqueo infantil. Para desactivarlo, repita la misma acción.

¿Qué hace la función 'Intensidad'?

El botón Intensidad le permite ajustar el nivel de sequedad (más seco, seco normal, menos seco). Se puede configurar antes de que comience el programa, excepto para los programas Lana, Secado por tiempo y Refrescar.

¿Es peligroso el refrigerante R290?

El R290 es un refrigerante ecológico pero inflamable. Mantenga la secadora alejada de llamas abiertas y otras fuentes de ignición. Si el circuito de refrigerante está dañado, ventile la habitación inmediatamente.

¿Cómo dreno el depósito de agua externamente?

Conecte la manguera de drenaje suministrada a la manguera de drenaje superior en la parte posterior de la secadora. Dirija la manguera a un desagüe de piso o lavabo. Asegúrese de que la manguera no esté doblada y que el extremo esté por debajo del punto de conexión.

¿Cuál es la carga máxima para el programa 'Algodón estándar'?

La carga máxima para el programa Algodón estándar es de 8,0 kg (capacidad nominal). No exceda este peso para garantizar un rendimiento de secado óptimo.

MANUAL DE USUARIO SHK 70840 WH TEKA

INSTRUCCIONES DE SEGURIDAD

■ Instrucciones de Seguridad ...... 2

INSTALACIÓN

■ Descripción del Producto 9

■ Instalación .... 9

OPERACIÓN

■ Inicio Rápido 12

■ Antes de Cada Secado 13

Panel de Control 15

■ Opción.... 16

■ Pantalla.... 18

■ Programas.... 19

■ Tabla de Programas de Secado.... 20

■ Datos de Consumo...... 21

MANTENIMIENTO

■ Limpieza y Cuidado.... 22

■ Solución de Problemas ...... 25

■ Especificaciones Técnicas ...... 27

■ Ficha del Producto 28

PELIGRO

Este símbolo indica que existen peligros para la vida y la salud de las personas debido a gases extremadamente inflamables.

■ Instrucciones de Seguridad

¡ATENCIÓN: RIESGO DE INCENDIO!

⚠️ ¡Advertencia!

Para prevenir daños a su vida o propiedad y a la de otros, debe seguir las notas de seguridad.

Uso previsto

• Este secador de bomba de calor está destinado a secar cantidades típicas de ropa de hogar, que han sido lavadas con agua. Ha sido diseñado únicamente para uso privado y no es adecuado para uso comercial o compartido (es decir, por varias familias en un edificio de apartamentos).
• Utilice este aparato solo como se describe en este manual del usuario.
• Este aparato es solo para uso en interiores.
• Cualquier otro uso se considera inadecuado y puede resultar en daños a la propiedad o incluso lesiones personales.
• El fabricante no acepta ninguna responsabilidad por daños causados por un uso inadecuado.

Instrucciones de Seguridad

- El aparato corresponde a la clase de protección I y puede solo debe conectarse a un enchufe con un conductor de protección que haya sido instalado correctamente. Al conectar el aparato a la red eléctrica, asegúrese de que la tensión de la red sea correcta. Puede encontrar más información sobre esto en la placa de características.

⚠️ ¡Advertencia!

Peligro de descarga eléctrica

• Antes de conectar la secadora de tambor, asegúrese de que el los parámetros de conexión en la placa de características (valor de fusible, voltaje y frecuencia) coinciden con el suministro eléctrico de la red. Si tiene alguna duda, consulte a un electricista cualificado.
• La seguridad eléctrica de esta secadora de tambor solo se puede garantizar cuando está correctamente aterrizada. Es esencial que se cumpla este requisito de seguridad estándar. Si tiene alguna duda, haga que un electricista cualificado pruebe el sistema eléctrico de la vivienda. El fabricante no puede ser considerado responsable de las consecuencias de un sistema de aterrizaje inadecuado (por ejemplo, descarga eléctrica).
• No tire del cable de alimentación con fuerza. Por favor, sujete el enchufe de la red
• No enchufe/saque el enchufe de la red con las manos mojadas.
• No doble, apriete ni dañe el cable de alimentación y el enchufe.

• Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, su agente de servicio o personas igualmente cualificadas para evitar un peligro.

• Advertencia: El aparato no debe ser alimentado a través de un dispositivo de conmutación externo, como un temporizador, esté conectado a uncircuito que se enciende y apaga regularmente por una compañía de servicios.

• No conecte el aparato a la red eléctrica mediante un cable de extensión, adaptador múltiple o similar.
• La accesibilidad del enchufe debe asegurarse en todo momento, para desconectar la secadora de tambor de la red.
• Si el aparato parece tener una temperatura anormalmente alta, por favor, desenchufe inmediatamente.

Peligro de lesiones

• El aparato no debe ser instalado detrás de una puerta con cerradura, una puerta corredera o una puerta con bisagra en el lado opuesto al de la secadora de tambor, de tal manera que se restrinja la apertura completa de la puerta de la secadora.
• No desmonte ni instale la secadora sin ninguna instrucción o supervisión.
• No apile esta secadora sobre la lavadora sin kits de apila- miento. (Si desea apilar esta secadora sobre una lavadora, por favor compre las piezas independientes.) La instalación debe ser realizada por el fabricante, su agente de servicio o personas igualmente calificadas para evitar cualquier peligro.)
• No se apoye en la puerta abierta de la secadora.
• El agua condensada no es agua potable. Puede causar problemas de salud tanto en personas como en animales si se consume.

Peligro de daño

- más carga de la que está indicada en este manual del usuario. Consulte el capítulo relacionado en el manual del usuario. No ponga

• No opere la secadora sin el filtro de puerta.
• No seque la ropa antes de haber sido centrifugada.
• No exponga la secadora directamente al sol.
• No instale la secadora en un ambiente húmedo y empapado.
• Al limpiar y mantener, por favor recuerde desenchufar el enchufe de alimentación y no rociar directamente la secadora con agua.
• El aparato no debe ser volcado durante el uso normal o el mantenimiento.

¡ATENCIÓN: RIESGO DE INCENDIO!

Peligro de explosión e incendio

- Por favor, no seque la ropa con ningún material inflamable. sustancias como queroseno o alcohol. De lo contrario, puede haber una explosión.

- El aparato contiene un refrigerante R290 ecológico pero inflamable. Mantener alejado de llamas abiertas y otras fuentes de ignición.

- La secadora de tambor no debe utilizarse si se han utilizado productos químicos industriales para la limpieza.

- No se deben secar artículos no lavados en la secadora de tambor.

- Los artículos que han estado en contacto con sustancias como aceite de cocina, acetona, alcohol, gasolina, queroseno, quitamanchas, trementina, ceras y removedores de cera deben lavarse en agua caliente con una cantidad extra de detergente antes de ser secados en la secadora de tambor.

- Artículos como goma espuma (goma espuma de látex), gorros de ducha, textiles impermeables, artículos con respaldo de goma y ropa o almohadas con almohadillas de goma espuma no deben secarse en la secadora de tambor.

- Los suavizantes de telas, o productos similares, deben usarse según las instrucciones del suavizante de telas.

- Los artículos afectados por aceite pueden encenderse espontáneamente, especialmente cuando se exponen a fuentes de calor como en una secadora de tambor.

Los artículos se calientan, causando una reacción de oxidación en el aceite. La oxidación genera calor. Si el calor no puede escapar, los artículos pueden calentarse lo suficiente como para provocar un incendio. Apilar, apilar o almacenar artículos afectados por aceite puede impedir que el calor escape y, por lo tanto, crear un riesgo de incendio.

- Retire todos los objetos de los bolsillos, como encendedores y fósforos.

- Si es inevitable que se coloquen en una secadora de tambor tejidos que contengan aceite vegetal o de cocina o que hayan sido contaminados por productos para el cuidado del cabello, primero deben lavarse en agua caliente con detergente adicional. Esto reducirá, pero no eliminará, el riesgo.

- ADVERTENCIA: Nunca detenga una secadora de tambor antes de que finalice el ciclo de secado a menos que todos los artículos sean retirados rápidamente y esparcidos para que el calor se disipe.

- Las aberturas no deben estar obstruidas.

- El filtro de pelusa debe limpiarse con frecuencia.

- No se debe permitir que la pelusa se acumule alrededor de la secadora de tambor.

Seguridad con los niños

• Este aparato puede ser utilizado por niños a partir de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento, siempre que se les haya dado supervisión o instrucción sobre el uso seguro del aparato y comprendan los peligros involucrados. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento del usuario no deben ser realizados por niños sin supervisión.
• Los niños deben ser supervisados para asegurarse de que no jueguen con el aparato.
• Los niños de menos de 3 años deben mantenerse alejados a menos que estén continuamente supervisados.

• Siempre cierre la puerta después de usarla. De esta manera evitará el peligro de:

• Que los niños suban o entren en la secadora o escondan cosas en ella.

• Que mascotas u otros animales pequeños entren en ella.

Eliminación correcta de este producto:

Este marcado indica que este producto no debe ser eliminado con otros residuos domésticos en toda la UE. Para prevenir posibles daños al medio ambiente o a la salud humana por la eliminación incontrolada de residuos, reciclalo de manera responsable para promover la reutilización sostenible de los recursos materiales. Para devolver tu dispositivo usado, utiliza los sistemas de devolución y recogida o contacta al minorista donde se compró el producto. Ellos pueden encargarse de este producto para un reciclaje seguro para el medio ambiente.

Eliminación del material de embalaje

- El embalaje está diseñado para proteger el aparato de daños durante el transporte. Los materiales de embalaje son ecológicos y deben ser reciclados. Reciclar el embalaje puede reducir el uso de materias primas en el proceso de fabricación y la cantidad de residuos en los vertederos.

Model	Capacidad nominal
SHK 70840 WH	80kg
SHK 70840 SS	80kg

■ Descripción del producto

Nota: El modelo real que compró puede diferir. Por favor, consulte el producto que compró en especie.

Accesorios

Las siguientes partes son opcionales para modelos específicos.

Si tu secadora tiene las siguientes partes, por favor usa guantes para instalar ellos según las instrucciones a continuación.

Manguera de desagüe por condensación.

Conector

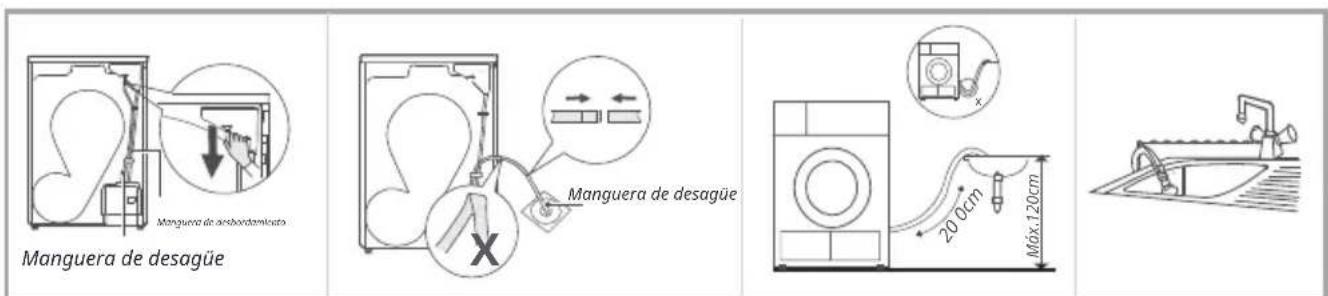

Instalación

Tire de la manguera de desagüe superior
Coloque la manguera de tenga cuidado de no kink la manguera de desagüe externa en el desagüe del suelo (desagüe externa)
Coloque el soporte de la manguera en el lavabo o en cualquier otro fregadero.

Transport

Mueva con precaución. No agarre ninguna parte saliente de la máquina. La puerta de la máquina no puede usarse como asa para el transporte. Si la secadora no puede ser transportada de forma vertical, se puede inclinar hacia la derecha menos de 30°.

¡Riesgo de lesiones y daños!

El manejo inadecuado del aparato puede resultar en lesiones.

• El aparato es muy pesado. Nunca transporte o cargue el aparato solo; siempre con la asistencia de otra persona.
• Retire todos los obstáculos en la ruta de transporte y del lugar de instalación, por ejemplo, abra puertas y retire objetos que estén en el floor.
• No use la puerta abierta como un asidero.
• Retire todo el material de embalaje antes de usar el aparato.
• Antes de instalar la secadora de tambor, verifique si tiene algún daño visible externamente. No instale ni use una secadora de tambor dañada.
• No instale la secadora de tambor en una habitación donde exista riesgo de heladas. A temperaturas cercanas al punto de congelación, la secadora de tambor puede no funcionar correctamente. Existe un riesgo de daño si el agua condensada se congela en la bomba y las mangueras.

Posición de instalación

⚠️ ¡Advertencia!

• Los niños pueden enredarse en el film de embalaje o tragar piezas pequeñas y asfixiarse. No permita que los niños jueguen con el embalaje.
• El aparato no debe instalarse detrás de una puerta con cerradura, una puerta corredera o una puerta con bisagra en el lado opuesto al de la secadora de tambor, de tal manera que se restrinja la apertura completa de la puerta de la secadora.

• No restrinja la distancia al suelo a través de alfombras de pelo largo, tiras de madera o similares. Esto podría causar acumulación de calor que interferiría con el funcionamiento del aparato.

• Se recomienda que, para su comodidad, la máquina se coloque cerca de su lavadora.

• No apile esta secadora sobre la lavadora sin kits de apilamiento. (Si desea apilar esta secadora sobre una lavadora, por favor compre las piezas independientes.) La instalación debe ser realizada por el fabricante, su agente de servicio o personas igualmente calificadas para evitar cualquier peligro.)

• La secadora de tambor debe instalarse en un lugar limpio, donde no se acumule suciedad. El aire debe poder circular libremente alrededor del aparato. No obstruya la entrada de aire frontal ni las rejillas de entrada de aire en la parte trasera de la máquina.

• Para mantener la vibración y el ruido en un nivel mínimo cuando la secadora esté en uso, debe colocarse sobre una superficie firme y nivelada.

• Las patas nunca deben ser retiradas.

Una vez en su posición de funcionamiento permanente, verifique que dicha secadora esté absolutamente nivelada con la ayuda de un nivel de burbuja. Si no lo está, ajuste las patas a mano o utilizando una herramienta.

Conexión de suministro eléctrico

1. Asegúrese de que el voltaje de la fuente de alimentación sea el mismo que la especificación eléctrica.
2. No conecte la secadora a la placa de conexión de energía, a un enchufe o toma universal, no use adaptadores de múltiples enchufes ni cables de extensión.

¡Nota!

- Déjela reposar durante 2 horas después de transportarla. Antes del primer uso, por favor use el paño suave para limpiar el interior del tambor.

1. Ponga algunos trapos limpios en el tambor.
   2.Enchufe la alimentación, presione 【Encendido/Apagado】.
2. Seleccione el 【Refrescar】 Programa, presione 【Iniciar/Pausar】 botón.
3. Después de finalizar este programa, por favor siga las "Instrucciones de Limpieza y Cuidado" (referirse a la página 22) para limpiar el filtro de puerta.

- Durante el secado, el compresor y el agua generarán algo de ruido lo cual es completamente normal.

■ Inicio Rápido

¡Nota!

Antes de usar, asegúrese de que la secadora de tambor esté instalada correctamente.

Antes de Secar

seleccionar programa

seleccionar función o predeterminado

iniciar

Después del Secado

El zumbador sonará y "Fin" en la pantalla.

abra la puerta y tome la ropa

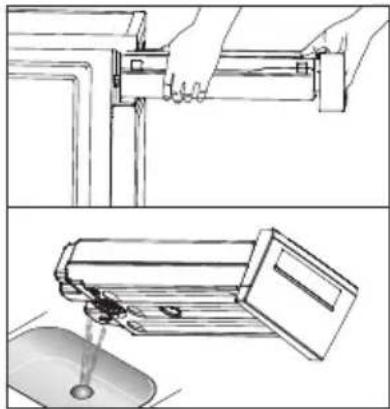

vaciar agua condensada

limpiar el filtro apagar

- Si se utiliza un enchufe con interruptor, presione el interruptor para apagar la energía directamente.

■ Antes de Cada Secado

1. Antes de secar, escurra bien la ropa en la lavadora. Alta velocidad de centrifugado acorta el tiempo de secado y ahorra energía.
2. Para un resultado de secado uniforme, clasifique la ropa según el tipo de tejido y seleccione el programa de secado apropiado.
3. Antes de secar, cierre cremalleras, ganchos y ojales, botones, ate las cintas de tela, etc.
4. Retire todos los objetos de los bolsillos, como encendedores y fósforos.
5. Cose o retire el alambre de soporte de los sujetadores.
6. Cierre las fundas de edredones y almohadas para evitar que se enrollen objetos pequeños dentro de ellas.
7. Deje las chaquetas abiertas y desabroche cualquier cremallera larga para que los textiles se sequen de manera uniforme.
8. No seque demasiado la ropa, ya que la ropa sobresecada puede arrugarse fácilmente.
9. No seque artículos que contengan goma o materiales elásticos similares.
10. Mantenga el área alrededor de la secadora de tambor limpia. El polvo de carbón o la harina pueden causar una explosión.
11. La puerta solo debe abrirse una vez que el programa de la secadora de tambor haya terminado para evitar quemaduras por vapor caliente o por la máquina de secado sobrecalentada.
12. Limpie el filtro de pelusas y vacíe el contenedor de agua después de cada uso lpara evitar a prolongación del tiempo de secado y el aumento del consumo de energía.
13. No seque ropa después del proceso de limpieza en seco.

El peso de referencia de la ropa seca (peso por artículo)

	Suéter(mixto 800g)		Chaqueta(cotton 800g)		Jeans(800g)		Toalla de baño(cotón 900g)
	Sábana individual(cotón 600g)		Ropa de trabajo(1120g)		Pijamas(200g)		Camisa(cotón 300g)
	Camiseta(cotón 180g)		Ropa interior(cotón 70g )		Calcetines(tejedura mixta 50g)

¡Nota!

• No ponga más carga de la que está indicada.
• No seque ropa empapada. La secadora podría dañarse.

Solo seque la ropa adecuada para secado a máquina. Considere las etiquetas de cuidado de la ropa:

Apropiado para secado a máquina

Proceso de secado normal: El secado en el tambor es posible bajo carga normal y temperatura 80°C.

Proceso de secado suave: Se debe tener precaución al secar en tambor. Seleccione el proceso suave con acción térmica reducida.

No secar en tambor: Artículos no aptos para secar en el tambor.

Panel de control

1 Encendido/Apagado

El producto está encendido o apagado.

2 Iniciar/Pausar

Presione el botón para iniciar o pausar el ciclo de secado.

3 Opción

Estos botones se utilizan para configurar funciones adicionales.

4 Pantalla

La pantalla muestra la configuración, el tiempo estimado restante del programa y los mensajes de estado de su secadora.

5 Programas

Se pueden seleccionar diferentes ciclos de secado según las necesidades del usuario y el tipo de ropa a secar.

Opción

Fácil

Al final del ciclo de secado, el tiempo anti-plegado es de 60 minutos (predeterminado), 30 minutos o 90 minutos (seleccionado). Esta función previene que la ropa se arrugue.

La ropa se puede retirar durante la fase anti-plegado.

Excepto 【Wool】 y 【Refresh】, todos los demás programas tienen esta función.

Retraso

Esta función se utiliza para retrasar el inicio del programa de secado hasta 12 horas.

Cuando comienza el programa retrasado, el tiempo comienza a contar en la pantalla.

1. Cargue su ropa y asegúrese de que la puerta de la máquina esté cerrada.

2. Pulse el 【 Encendido/Apagado】botón, luego use el botón selector de programa para seleccionar el programa deseado.

3. Pulse el 【 Retraso】 botón.

4. Pulse repetidamente el 【Retraso】 botón para seleccionar el tiempo de retraso deseado.

5. Después de que se presione el【 Iniciar/Pausar】 botón, la secadora estará en condición de funcionamiento. El procedimiento de secado se realizará automáticamente cuando el tiempo de retraso haya terminado.

6. Si presiona el 【Iniciar/Pausar】 botón nuevamente, la función de retraso se pausará.

7. Si desea cancelar la función "Retraso", presione el 【Encendido/Apagado】 botón.

Intensidad

Puedes ajustar el nivel de sequedad de la ropa presionando el 【Intensidad】 botón.

1. La función de intensidad solo se puede ajustar antes de que comience el programa.

2. Presiona el 【Intensidad】 botón repetidamente para ajustar el grado de secado.

3. Excepto el 【Wool】, 【Time Dry】, 【Refresh】, 【Iron】programa, todos los demás programasse pueden ajustar con la 【Intensidad】 función.

Tiempo

Cuando se selecciona el 【Time Dry】o 【Refresh】 programa, se puede usar el 【Tiempo】 botón para ajustar el tiempo de secado en pasos de 10 min.

Luz

La luz del tambor estará encendida durante 3 minuto cuando se presione el botón o 1 minuto cuando la puerta esté abierta.

Sonido

Configura el zumbador en on o off. En la condición predeterminada, el zumbador está activado. Cuando el zumbador está activado:

1. El secador confirmará el botón de función presionado con un sonido.

2. Si la perilla de programa se gira mientras el secador está en funcionamiento, el zumbador recordará al usuario que esta es una operación no válida.

3. Cuando el programa de secado haya finalizado, el zumbador sonará.

Esterilizar

Después de seleccionar el programa, puede elegir la función 【Esterilizar】 según sus necesidades. Presione 【Esterilizar】 para seleccionar esta función.

Presiónelo nuevamente para cancelar. Después de seleccionar la【Esterilizar】función, los gérmenes son eliminados durante el proceso de secado, haciendo que la ropa esté más limpia y segura. Utilice esta función con precaución para ropa ligera, delgada o delicada.

Bloqueo infantil

1. Esta máquina incorpora un bloqueo de seguridad especial para niños, que puede prevenir que los niños presionen botones descuidadamente o realicen una operación incorrecta.

2. Cuando el ciclo de secado esté en funcionamiento, presione los botones [Retraso] y [Luz] al mismo tiempo durante 3 segundos para activar la función de bloqueo infantil.

3. Cuando la función de bloqueo infantil esté activada, la pantalla mostrará el ícono de bloqueo infantil y todos los botones estarán desactivados, excepto【Encendido/Apagado】 botón.

4. Para desactivar la función de bloqueo infantil, los botones 【Retraso】 y 【Luz】 deben ser presionados al mismo tiempo durante 3 segundos.

Favorito

Se utiliza para definir y guardar tu programa favorito, que se usa con frecuencia.

1. Selecciona el programa deseado y otras funciones de secado.

2. Presiona y mantén presionado el 【Easy】 durante 3 segundos hasta que suene el beep y el programa deseado se haya guardado.

3. Gira el selector de programa a la 【Favorito】 posición, luego puedes iniciar tu programa favorito. Si deseas cambiar la 【Favorito】 configuración, repite los pasos (1) y (2).

■ Pantalla

	Bloqueo infantil
	Indicador de tiempo restante/Mensaje de error
	Estado de fase del ciclo(secado, seco para planchar alcanzado, enfriamiento, seco para guardar alcanzado)
[70TC]	Limpiar filtros (recordatorio)
[YAAA]	Vaciar contenedor de agua (advertencia)
	Intensidad (nivel de secado)(más seco, seco normal, menos seco)
	Luz
	Sonido
	Esterilizar
	Fácil
	UV

Programas

Antes de iniciar el aparato

1. Inserte el enchufe en la toma de corriente.
2. Coloque su ropa suelta dentro del tambor.
3. Cierre la puerta. Tenga cuidado de no atrapar ningún objeto.
4. Encienda la máquina.

Selector de programa

1. Cuando la pantalla LED se ilumina, gire la perilla de programa para seleccionar el programa deseado.
2. Seleccione el 【Tiempo】, 【Antipliegue】, 【Retraso】, 【Esterilizar】 o 【Intensidad】 fuciones para opciones adicionales.
3. Pulse el 【Iniciar/Pausar】 botón.
4. Pulse el【Encendido/Apagado】 botón después de que el programa haya finalizado.

Inicio del programa

El tambor girará después de que comience el programa. La luz LED de la fase del ciclo en la pantalla se encenderá y se mostrará el tiempo restante del programa.

Fin del programa

1. El tambor dejará de girar después de que finalice el programa. La pantalla mostrará "Fin" y la LED relacionada se iluminará. El secador comenzará [ácil] función si el usuario no retira la carga. (Consulte la página 16). Después de retirar la carga, presione [Encendido/Apagado] para apagar si la pantalla está encendida. El secado ha finalizado, por favor desenchufe.
2. Resuelva los problemas de acuerdo con la sección "Resolución de Problemas", si hay una parada inesperada durante el procedimiento de secado o el secador muestra un Código de Error (Consulte la página 26).

■ Tabla de Programas de Secado

Programa		Carga Máxima	Aplicación/Propiedades	Retraso	Tiempo
Algodón	Extra	8.0kg	Para ropa de algodón de una o varias capas que debe secarse completamente para almacenamiento directo.	S	N
	Estándar
	Planchado		Para ropa de algodón de una sola capa que debe permanecer húmeda para planchar.
Mezcla		3.5kg	Para tejidos mixtos de algodón y sintéticos.	S	N
Sintéticos	Extra	3.5kg	Para sintéticos gruesos o de varias capas. los tejidos deben secarse completamente.	S	N
	Estándar		Para secar tejidos sintéticos finos, que no están planchados, como camisas de fácil cuidado, ropa de bebé o calcetines.
Lana		1.0kg	Secado suave para artículos de lana lavables a máquina. El contenido final de humedad dependerá del tamaño de la carga y del contenido de humedad después del centrifugado.	S	N
Favorito		—	Defina y guarde su programa favorito.	S	—
Ropa de Cama		4.0kg	Para secar ropa de cama, sábanas o otros artículos grandes.	S	N
Cuidado del Bebé		1.0kg	Para secar pequeñas cantidades de ropa de bebé.
Camisas		1.0kg	Pararopa de fácil cuidado, como camisas y blusas equipadas con funcionalidad antiarrugas para minimizar el esfuerzo de planchado. Coloque la ropa de manera suelta en la secadora. Una vez secada, retírela rápidamente y cuélguela en una percha.
Deporte		3.0kg	Para secar ropa deportiva y tejidos finos de poliéster, que no son planchados.	S	N
Tiempo	Secado por Tiempo	3.0kg	Para secar artículos individuales o completar el proceso de secado de tejidos de varias capas con diferentes comportamientos de secado, como chaquetas, almohadas o artículos voluminosos. Mín. 10 min. a máx. 150 min. (en pasos de 10 min.)	S S
	Refrescar	1.0kg	Para refrescar prendas o eliminar olores. Mín. 20 min a máx. 180 min. (en pasos de 10 min.)

. Nota para Institutos de Pruebas:
Programa de prueba de acuerdo con el Reglamento 392/2012/UE para el etiquetado energético, medido de acuerdo con la norma EN 61121 y adecuado para secar una carga normal de algodón a la capacidad de carga nominal.
Este programa es adecuado para secar ropa de algodón húmeda normal y es el programa más eficiente en términos de consumo de energía para algodón.

Datos de Consumo

Model	Programa	Capacidad	Velocidad de Centrifugado / Humedad Residual	Tiempo de Secado	Consumo de Energía
SHK 70840 WHSHK 70840 SS	Algodón Estándar	8kg	1000rpm / 60%	210min	1.74kWh
	Algodón Estándar	4kg	1000rpm / 60%	125min	1.01kWh
	Sintético Estándar	3.5kg	800rpm / 40%	60min	0.60kWh

¡Nota!

• Las telas gruesas o de múltiples capas, por ejemplo, chaquetas, no son fáciles de secar. Se recomienda elegir el programa de Algodón Extra o utilizar la función de "Intensidad".
• Dado que los materiales irregulares, las prendas gruesas y de múltiples capas no son fáciles de secar, es mejor elegir el programa de secado por tiempo adecuado para secarlas completamente si algunas partes de la ropa aún están húmedas después de que finaliza el programa. Todos los datos se miden de acuerdo con la norma EN 61121.

1 El consumo real puede diferir de los valores dados en la tabla, dependiendo de la cantidad de ropa, el tipo de tejido, la humedad residual y cualquier función adicional seleccionada.

■ Limpieza y Cuidado

Vaciar el contenedor de agua

1. Tirar hacia fuera y sostener el contenedor de agua con ambas manos.
2. Inclinar el contenedor de agua, verter el agua condensada en el recipiente.
3. Instale el contenedor de agua.

• Vacíe el contenedor de agua después de cada uso. Una vez que el contenedor de agua esté completamente lleno, el programa se pausará y el" "icono se encenderá. Después de vaciar el contenedor, el secador se puede reiniciar presionando 【Iniciar/Pausar】 botón.
  • No beba el agua condensada.

Limpie los filtros

Este secador tiene un filtro de pelusa principal en la puerta. Asegúrese de limpiar el filtro de puerta después de cada ciclo.

¡Nota!

- Para asegurar que el filtro de doble capa pueda debe cerrarse suavemente, las flechas en ambos extremos deben estar alineadas, y la ranura central y la nervadura deben estar alineadas.

Limpie el filtro de puerta

1. Abra la puerta.
2. Saque el filtro de puerta.

3. Abra el filtro y retire la pelusa de la pantalla del filtro.
   Puede limpiarlo con agua corriente.

4. Seque el filtro de puerta completamente antes de volver a instalarlo.

¡Nota!

- Tenga en cuenta la orientación correcta antes de insertar el filtro de puerta.

Limpie el intercambiador de calor

! ¡Advertencia!

No toque el intercambiador de calor con la mano, lo que podría causar una lesión.

• Según sea necesario, aprox. una vez cada 3 meses, retire la pelusa del intercambiador de calor utilizando una aspiradora con un cepillo de polvo adjunto.
• Limpie el intercambiador de calor sin aplicar ninguna presión. De lo contrario, el intercambiador de calor podría dañarse. La secadora no secará si las aletas de refrigeración están dañadas o dobladas.

• ¡Desconecte el cable de alimentación antes de limpiar!
• Limpie la secadora con un paño húmedo que solo esté humedecido con agua limpia.
• No use disolventes, limpiadores abrasivos, limpiadores de vidrio o limpiadores multiusos. Estos podrían dañar las superficies de plástico y otras partes.
• Por favor, use guantes al limpiar.

• Prepare un paño húmedo humedecido con agua limpia.
• Limpie la puerta, especialmente la ventana interior.
• Limpie el sellado alrededor de la abertura de la puerta.
• Limpie el sensor de humedad dentro del tambor.
• Retire el filtro, limpie el sellado y las aberturas de flujo de aire.
• Antes de encender la secadora, seque todas las partes con un paño suave.

■ Resolución de problemas

Muchas fallas y errores que pueden ocurrir en el funcionamiento diario se pueden remediar fácilmente. Se ahorrará tiempo y dinero porque no será necesaria una llamada de servicio. La siguiente guía puede ayudarle a encontrar la razón de un mal funcionamiento y corregirlo.

Pantalla	Razón	Soluciones
	El contenedor está lleno	Vaciar el contenedor de agua
	Fallo de la bomba de agua o fallo del sensor de nivel de agua	Desenchufa el aparato de toma de corriente.Por favor contacta a tu problema persiste.centro de servicio local si el
“E33”	Error del sensor de temperatura
“E32”	Error del sensor de humedad
“E82”	Error de comunicación de la PCB

¡Advertencia!

- Solo los técnicos autorizados pueden realizar reparaciones.

- Si el LED muestra otro aviso y la secadora no funciona, desenchufe el aparato de la toma de corriente, por favor llame al servicio.

¡Nota!

Antes de llamar al servicio, por favor veri ca si has podido resolver los problemas tú mismo consultando las instrucciones del usuario.

Problem	Solución
• La pantalla no está encendida	• Verifique si el enchufe está insertado.• Verifique si la fuente de alimentación funciona.• Verifique el programa seleccionado.• Presione el 【Encendido/Apagado】bote.
•“☐”está iluminando	• Verifique el contenedor de agua. Si está lleno, por favor vacíe el agua condensada y reinicie la secadora.• Si el contenedor no está lleno, por favor reinicie la secadora directamente.• Si el icono “☐” sigue iluminado después de haber completa-do los dos primeros pasos, por favor llame al servicio.
•“☐”está iluminando	• Limpie el filtro de pelusas.
• La secadora no arranca	• Conecte la secadora de tambor a la red eléctrica.• Encienda la secadora de tambor.• Verifique que la puerta esté cerrada.• Verifique que el programa esté configurado.• Presione el 【Iniciar/Pausar】bote.
• Se alcanzó el grado de no se- quedad o el tiempo de secado fue demasiado largo	• Limpia el filtro de pelusas y intercambiador de calor• Vacía el contenedor de agua.• Verifica la manguera de desagüe.• Verifica que el lugar de instalación sea apropiado.• Mantén la entrada de aire limpia.• Utiliza un programa de mayor nivel de intensidad de secado o programa de tiempo.
• Hay ruidos de zumbido	• El compresor está en funcionamiento. Estos ruidos son normales y no indican un fallo.
• La secadora se apaga al final del programa	• La secadora se apaga automáticamente para ahorrar energía. Esto no es un error, sino una función normal.

¡Advertencia!

Si no puedes resolver los problemas por ti mismo y necesitas ayuda:

• Presiona el 【Encendido/Apagado】 botón.
• Desenchufa el cable de alimentación y llama al servicio.

■ Especificaciones técnicas

ModelParámetro	SHK 70840 WHSHK 70840 SS
Dimensiones(L*W*H)	595*600*845(mm)
Temperatura ambiente	+2°C~+35°C
Potencia de entrada nominal	800W
Voltaje nominal	220-240V~
Frecuencia nominal	50Hz
Refrigerant	R290
Peso del producto	41kg
Capacidad nominal	8.0kg
GWP	3
CO - eq2	0.00t
Cantidad de refrigerante	120g

¡Nota!

• La capacidad nominal es la máxima capacidad que se puede secar a la vez. Asegúrese de que la ropa seca que se carga en el aparato no exceda la capacidad nominal.
• No instale la secadora de tambor en una habitación donde haya riesgo de heladas. A temperaturas cercanas al punto de congelación, la secadora puede no funcionar correctamente.
• Hay un riesgo de daño si el agua condensada se permite congelar en la bomba, las mangueras y/o el contenedor de agua condensada.

■ Ficha del Producto

Model	SHK 70840 WH / SHK 70840 SS
Capacidad nominal	8.0kg
Tipo de secadora	Condenser
Clase de eficiencia energética	A++
Consumo anual de energía ponderado (AE)c	215.5kWh/year
Automático o no automático	Automatic
Etiqueta Ecológica de la UE	N/A
Consumo de energía del programa estándar de algodón
Consumo de energía ponderado del programa estándar de algodón a carga completa y parcial	1.32kWh
Consumo de energía del programa estándar de algodón a carga completa	1.74kWh
Consumo de energía del programa estándar de algodón a carga parcial	1.01kWh
Consumo de energía en modo de espera (Po)	0.5W
Consumo de energía del modo de espera (PI)	0.8W
Duración del modo de espera	10 min
Tiempo del programa del 'programa de algodón estándar'
Tiempo ponderado del programa de algodón estándar a carga completa y parcial	162min
Tiempo del programa de algodón estándar a carga completa	210min
Tiempo del programa de algodón estándar a carga parcial	125min
Clase de eficiencia de condensación A (más eficiente) a G (menos eficiente)	B
Eficiencia de condensación promedio del programa de algodón estándar a carga completa	81%
Eficiencia de condensación promedio del programa de algodón estándar a carga parcial	81%
Eficiencia de condensación ponderada para el programa de algodón estándar a carga completa y parcial	81%
Nivel de potencia sonora para el programa de algodón estándar a carga completa	65dB

Observaciones:

Consumo de energía por año, basado en 160 ciclos de secado del programa de algodón estándar a carga completa y parcial, y el consumo de los modos de bajo consumo. El consumo de energía real por ciclo dependerá de cómo se utilice el aparato. El programa 'Algodón Estándar' utilizado a carga completa y parcial es el programa de secado estándar al que se refiere la información en la etiqueta y la ficha. Este programa es adecuado para secar ropa de algodón húmeda normal y es el programa más eficiente en términos de consumo de energía para algodón.

INSTRUÇÕES DE SEGURANÇA

■ Limpeza e Cuidados.... 22

Seleccionador de programa

■ Limpeza e Cuidados

Limpe o trocador de calor

Aviso!
