LPL-402 - Lavavajillas Milectric - Manual de uso y guía de instrucciones gratis

Tipo de producto	Lavavajillas independiente
Marca	Milectric
Modelo	LPL-402
Dimensiones (An x Al x Pr)	60 x 85 x 60 cm
Peso neto	42 kg
Alimentación eléctrica	220-240 V, 50/60 Hz
Potencia nominal	1950 W
Consumo de agua por ciclo	10 L
Clase energética	A+
Número de cubiertos	14
Nivel de ruido	47 dB(A) re 1 pW
Programas	Eco, Intensivo, Rápido 30 min, Cristal, Prelavado
Características principales	Interior de acero inoxidable, cesta superior ajustable, plegables púas, inicio diferido (1-24h), bloqueo infantil, protección contra rebosamientos
Sistema de secado	Secado por condensación con intercambiador de calor
Ajuste de dureza del agua	Ajustable desde el panel de control
Tipo de filtro	Microfiltro autolimpiante
Cesta para cubiertos	Tercera bandeja / bandeja para cubiertos
Consumo energético (anual)	270 kWh
Consumo de agua (anual)	2800 L
Seguridad	Sistema antiinundación, bloqueo de puerta, bloqueo de seguridad infantil
Mantenimiento	Limpiar el filtro mensualmente, los brazos aspersores y las juntas de la puerta según sea necesario
Piezas de repuesto / Reparabilidad	Disponibles: elemento calefactor, bomba, placa de control, bisagra de puerta, juntas

Preguntas frecuentes - LPL-402 Milectric

¿Cómo instalo el lavavajillas?

Asegúrese de que el electrodoméstico esté nivelado y conectado a un suministro de agua fría con una presión de 0,04-1,0 MPa. Conecte la manguera de desagüe a un sifón o tubería de desagüe con una altura de 40-100 cm. Enchufe a una toma de corriente con conexión a tierra. Retire todo el embalaje y ajuste las patas.

¿Necesito usar sal y abrillantador para lavavajillas?

Sí, la sal para lavavajillas es esencial para ablandar el agua dura y evitar la cal, y el abrillantador mejora el secado y evita las manchas. Vuelva a llenar cuando se enciendan los indicadores correspondientes.

¿Qué significan los códigos de error?

Códigos comunes: E1 (fallo de entrada de agua), E4 (rebosamiento), E8 (problema de calentamiento), E9 (mal funcionamiento del desagüe). Consulte el manual para obtener una lista completa. Restablezca apagando durante 30 segundos.

¿Cómo limpio el lavavajillas?

Limpie el conjunto del filtro con agua corriente cada mes. Limpie las juntas de la puerta y los brazos aspersores con un paño húmedo. Ejecute un ciclo vacío con un limpiador para lavavajillas o una taza de vinagre a alta temperatura cada 3 meses.

¿Qué ciclo debo usar para ollas muy sucias?

Seleccione el ciclo Intensivo (70 °C) con mayor presión de agua y duración más larga. Raspe los residuos grandes de comida antes de cargar.

¿Cuántos cubiertos admite?

El LPL-402 admite hasta 14 cubiertos, incluidos platos llanos, cuencos, vasos y cubiertos. Ajuste la cesta superior para objetos más altos.

¿Cómo puedo reducir el consumo de energía?

Use el ciclo Eco para vajilla normalmente sucia. Realice cargas completas, raspe en lugar de enjuagar los platos y use el inicio diferido para aprovechar las tarifas eléctricas de horas valle.

El lavavajillas no arranca. ¿Qué pasa?

Compruebe si la puerta está bien cerrada y asegurada. Asegúrese de que el cable de alimentación esté enchufado y el disyuntor esté encendido. Verifique que el suministro de agua esté abierto y que el filtro no esté obstruido. Es posible que el bloqueo infantil esté activo; desactívelo.

¿Cómo ajusto la configuración de dureza del agua?

Consulte el manual para determinar la dureza de su agua (tira reactiva o proveedor local). Mantenga presionado el botón Inicio durante 3 segundos, luego use los botones de programa para configurar el nivel 1 (blando) a 7 (muy duro). Confirme con Inicio.

¿Qué mantenimiento se requiere regularmente?

Mensualmente: limpiar filtro y brazos aspersores. Cada 6 meses: revisar la manguera de desagüe para detectar torceduras, limpiar el filtro de entrada de agua e inspeccionar las juntas de la puerta. Descalcificar anualmente con un descalcificador para lavavajillas.

MANUAL DE USUARIO LPL-402 Milectric

(Parte I: Versión Genérica)

LPL-402

CONTENIDO

01
02
03
04
05
06
07
3 INFORMACIÓN DE SEGURIDAD
8 DESCRIPCIÓN DEL PRODUCTO
9 USANDO SU LAVAVAJILLAS
9 Cargar la sal en el descalcificador
11 Consejos
13 MANTENIMIENTO Y LIMPIEZA Cuidados
13 externos
13 Cuidados internos
16 Cuidado del lavavajillas
17 INSTRUCCIONES DE INSTALACIÓN
17 Conexión eléctrica

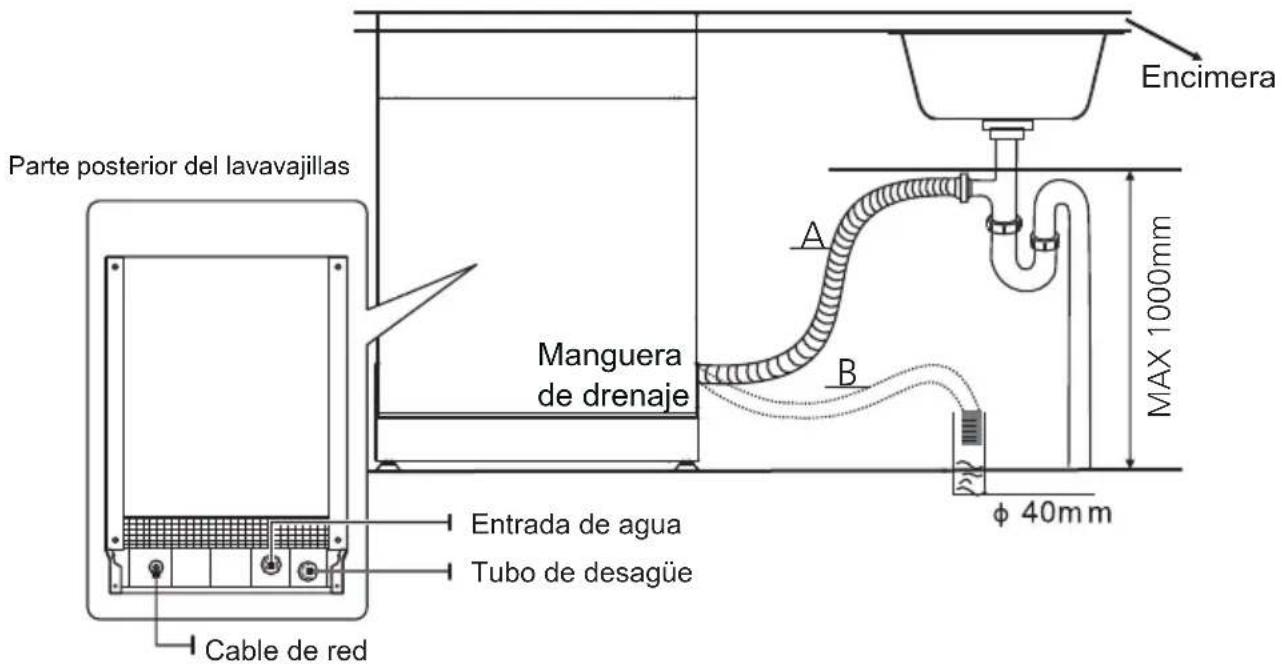

18 Abastecimiento de agua y drenaje
19 Conexión de las mangueras de drenaje
20 Coloque el dispositivo
20 Instalación libre

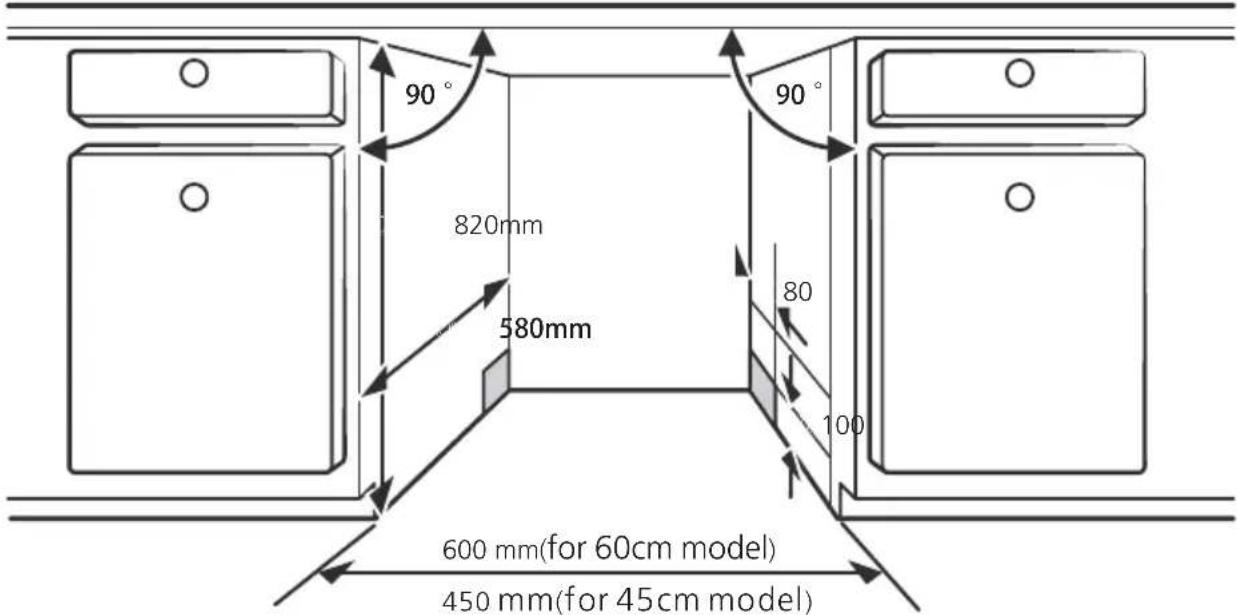

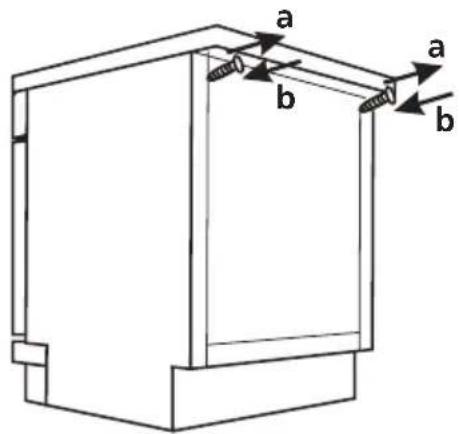

21 Instalación incorporada (para el modelo de encastre)
23 CONSEJOS PARA SOLUCIONAR PROBLEMAS

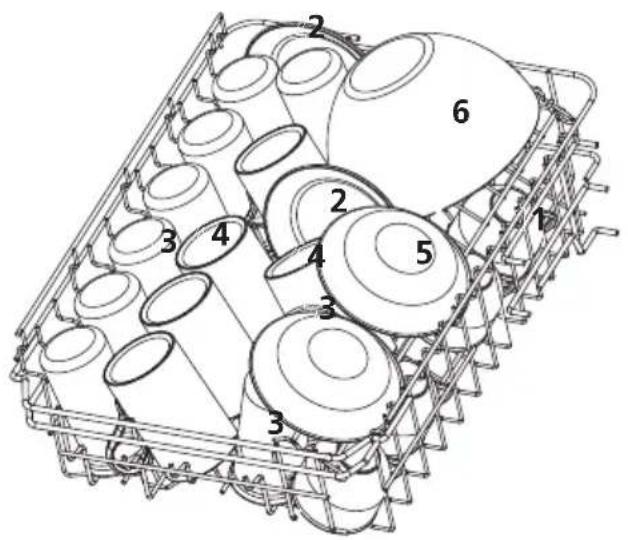

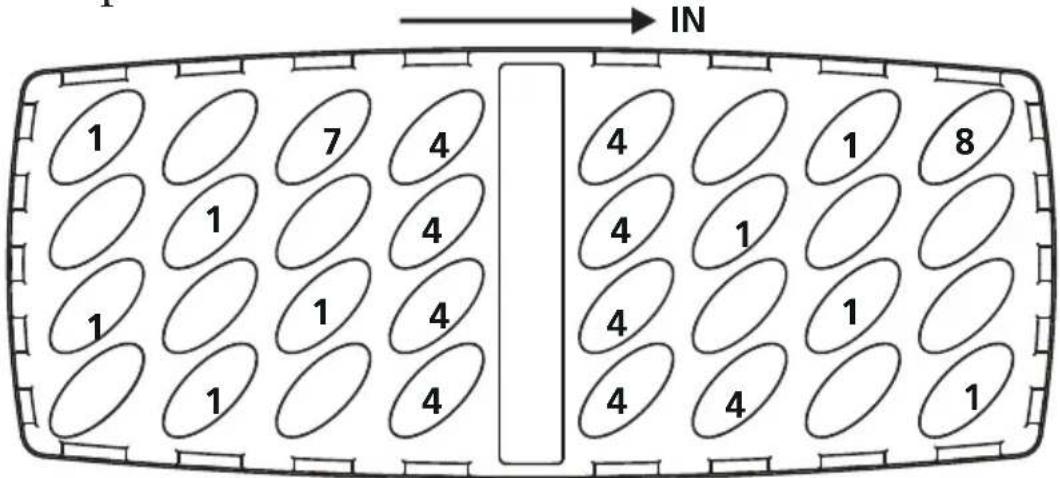

27 CARGANDO LAS CESTAS DE ACUERDO CON

NOTA:

• Revisar la sección de Sugerencias para la resolución de problemas le ayudará a resolver algunos problemas comunes por usted mismo.
• Si no puede resolver los problemas usted mismo, solicite ayuda de un técnico profesional.
• El fabricante, siguiendo una política de constante desarrollo y actualización del producto, puede realizar modificaciones sin previo aviso.
• Si está perdido o desactualizado, puede recibir un nuevo manual de usuario del fabricante o vendedor responsable.

INFORMACIÓN DE SEGURIDAD

ADVERTENCIA

Cuando use su lavavajillas, siga las precauciones que se detallan a continuación:

• Este dispositivo está destinado a ser utilizado en aplicaciones domésticas y similares, tales como:
• áreas de cocina para el personal en tiendas, oficinas y otros entornos de trabajo;
• casas de campo;
• por clientes en hoteles, moteles y otros entornos residenciales;
• ambientes tipo bed and breakfast.

- Este aparato puede ser utilizado por niños a partir de 8 años y personas con capacidades físicas, sensoriales o mentales reducidas o sin experiencia y conocimiento si se les ha supervisado o instruido sobre el uso del artefacto de una manera segura y entienden los peligros.

Los niños no deben jugar con el aparato. La limpieza y el mantenimiento por parte del usuario no deben ser realizados por niños sin supervisión. (Para EN60335-1)

- Este aparato no debe ser utilizado por personas (incluyendo niños) con capacidades físicas, sensoriales o mentales reducidas, o falta de experiencia y conocimiento, a menos que hayan sido supervisadas o instruidas sobre el uso del aparato por una persona responsable de su seguridad. (Para IEC60335-1)

• ¡El material de embalaje podría ser peligroso para los niños!
• Este aparato es solo para uso doméstico en interiores.
• Para protegerse contra el riesgo de descarga eléctrica, no sumerja la unidad, el cable o el enchufe en agua u otro líquido.
• Desconecte antes de limpiar y realizar tareas de mantenimiento en el aparato.
• Use un paño suave humedecido con jabón suave y luego use un paño seco para limpiarlo nuevamente.

Instrucciones de toma de tierra

• Este aparato debe estar conectado a tierra. En caso de un mal funcionamiento o avería, la conexión a tierra reducirá el riesgo de una descarga eléctrica al proporcionar una ruta de menor resistencia de la corriente eléctrica. Este electrodoméstico está equipado con un enchufe de conductor de puesta a tierra.
• El enchufe debe enchufarse a una toma de corriente apropiada que esté instalada y conectada a tierra de acuerdo con todos los códigos y ordenanzas locales.
• La conexión incorrecta del conductor de puesta a tierra del equipo puede provocar el riesgo de una descarga eléctrica.

• Consulte con un electricista o representante de servicio calificado si tiene dudas sobre si el artefacto está correctamente conectado a tierra.

• No modifique el enchufe provisto con el aparato; Si no encaja en la toma de corriente.

• Haga que un electricista calificado instale una toma de corriente adecuada.
• No abuse, ni se siente, ni se pare sobre la puerta o la rejilla del lavavajillas.
• No opere su lavavajillas a menos que todos los paneles estén colocados correctamente.
• Abra la puerta con mucho cuidado. Si el lavavajillas está funcionando, existe el riesgo de que salga agua.
• No coloque objetos pesados ni se pare en la puerta cuando esté abierta.
• El aparato podría volcarse hacia adelante. Al cargar artículos para lavar:

1) Ubique los objetos con filo para que no dañen el sello de la puerta;

2) Advertencia: los cuchillos y otros utensilios con punta afilada deben cargarse en la cesta con sus puntas hacia abajo o colocados en posición horizontal.

- Algunos detergentes para lavavajillas son fuertemente alcalinos. Pueden ser extremadamente peligrosos si se ingieren. Evite el contacto con la piel y los ojos y mantenga a los niños alejados del lavavajillas cuando la puerta esté abierta.

- Verifique que el polvo del detergente esté vacío después de completar el ciclo de lavado.

• No lave artículos de plástico a menos que estén marcados como "aptos para lavavajillas" o su equivalente.
• Para artículos de plástico no marcados, verifique las recomendaciones del fabricante.
• Use solo detergentes y agentes de enjuague recomendados para su uso en un lavavajillas.
• Nunca use jabón, detergente para la ropa o detergente para el lavado de manos en su lavavajillas.
• La puerta no debe dejarse abierta, ya que esto podría aumentar el riesgo de mal-función.
  Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante o su agente de servicio o una persona calificada para evitar un peligro.
• Durante la instalación, la fuente de alimentación no debe doblarse o aplanarse de forma excesiva o peligrosa.
• No altere los controles.
• El electrodoméstico debe estar conectado a la válvula principal de agua con nuevos juegos de mangueras. Los viejos sets no deben ser reutilizados.
• Para ahorrar energía, en el modo de espera, el aparato se apagará automáticamente mientras no haya ninguna operación en 15 minutos.
• El número máximo de platos para lavar ¿es
• La presión máxima permitida de agua entrada es de1MPa.
  • La presión mínima permitida de agua entrada es 0.04MPa.

Eliminación de residuos

- Para desechar el paquete y el electrodoméstico por favor vaya a un centro de reciclaje. Por lo tanto, corte el cable de alimentación y hacer que el dispositivo de cierre de la puerta quede inutilizable.

• Los envases de cartón se fabrican con papel reciclado y deben desecharse en la recolección de papel usado para reciclar.
• Al asegurarse de que este producto se elimine correctamente, ayudará a evitar posibles consecuencias negativas para el medio ambiente y la salud humana, que de lo contrario podrían ser causadas por el manejo inapropiado de este producto.
• Para obtener información más detallada sobre el reciclaje de este producto, comuníquese con la oficina local de su ciudad y su servicio de eliminación de desechos domésticos.
• ELIMINACIÓN: No deseche este producto como desecho municipal sin clasificar. La recolección de tales desechos por separado para un tratamiento especial es necesaria.

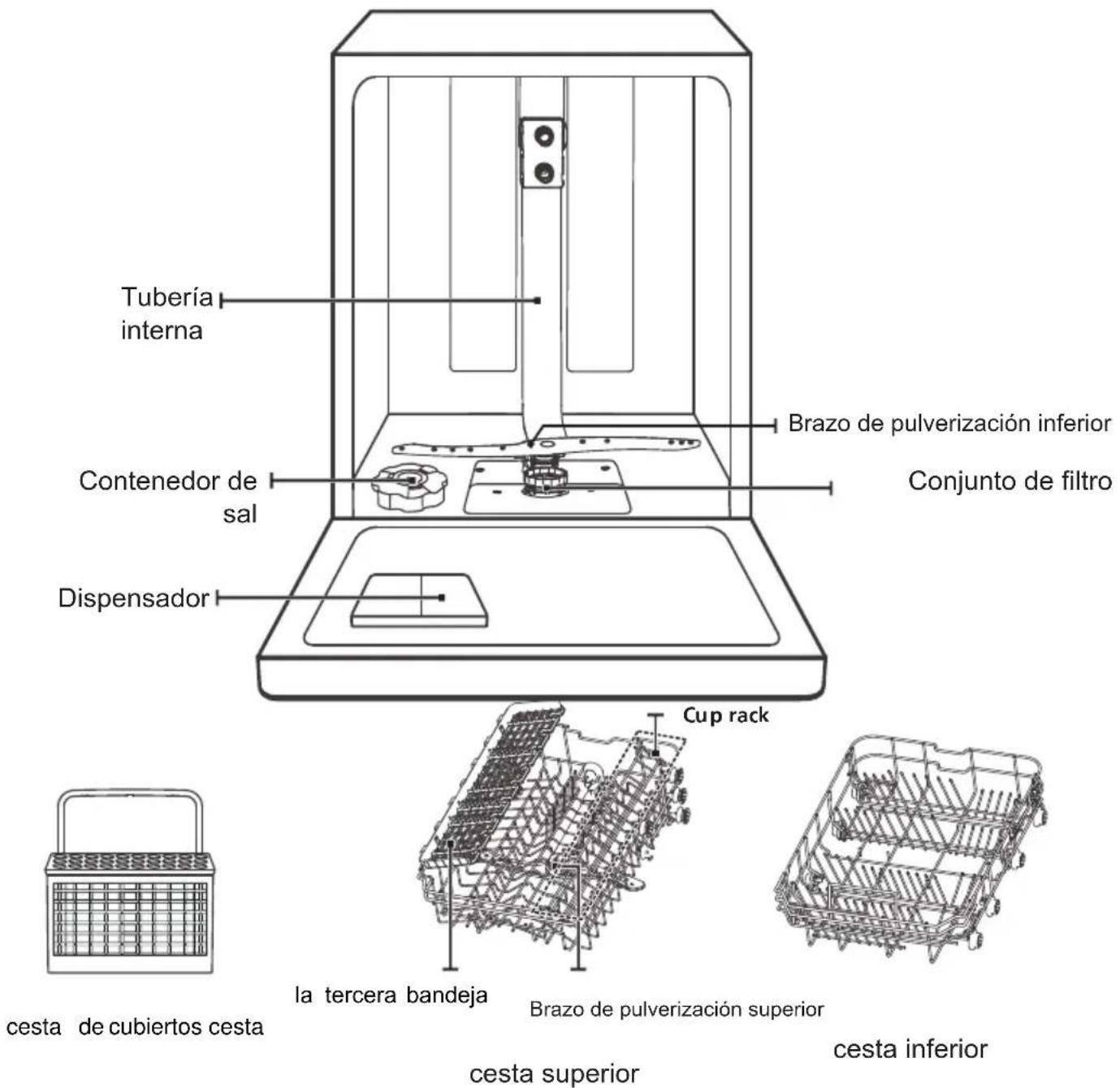

DESCRIPCIÓN DEL PRODUCTO

! IMPORTANTE:

Para obtener el mejor rendimiento de su lavavajillas, lea todas las instrucciones de funcionamiento antes de usarlo por primera vez.

Las imágenes son solo de referencia, algunos modelos pueden ser diferentes

USANDO SU LAVAVAJILLAS

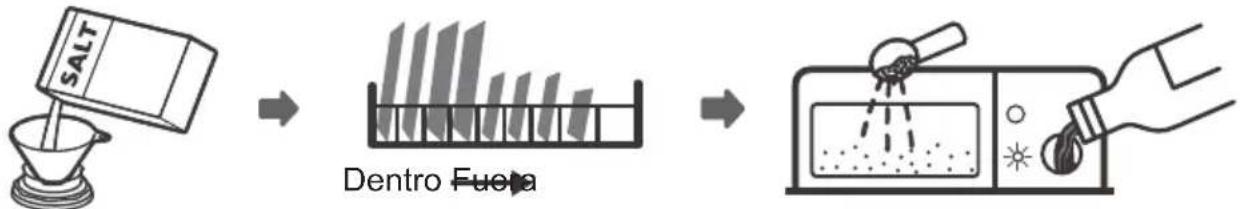

Antes de usar su lavavajillas:

1. Configure el descalcificador de agua
2. Cargue la sal en el descalcificador
3. Cargue la canasta

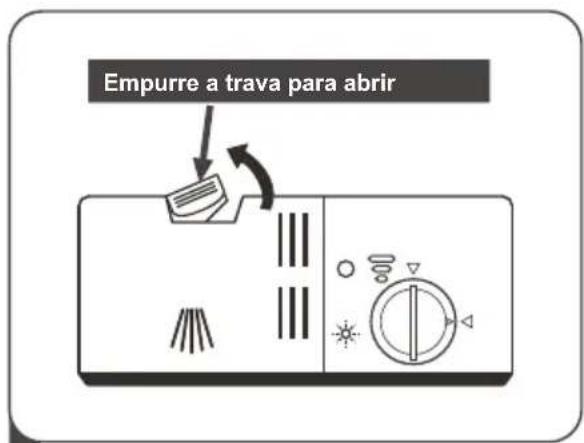

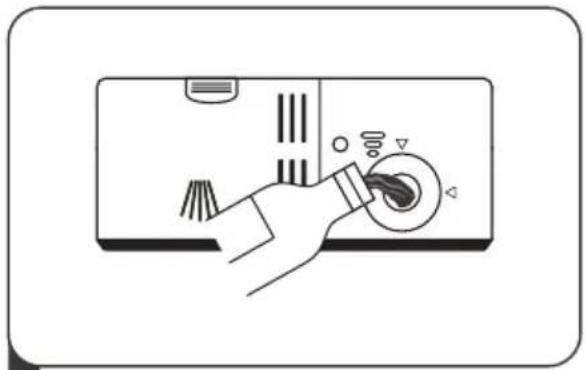

4. Llene el dispensador

Consulte la sección 1 "Descalcificador de agua" de la PARTE 1. Consulte la sección 1 "Descalcificador de agua" de la PARTE II: II: Versión especial, Versión especial, si necesita configurar el ablandador de agua. Si necesita configurar el ablandador de agua, consulte

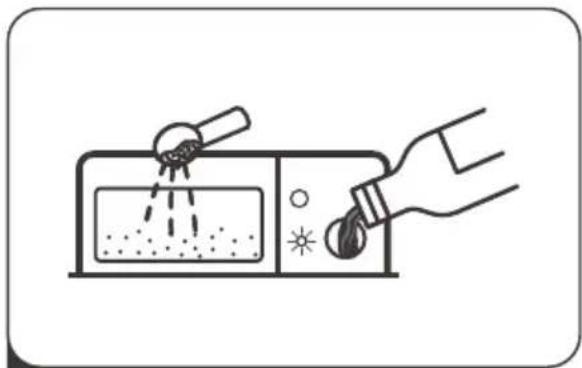

Cargar la sal en el descalcificador

NOTA:

Si su modelo no tiene ningún ablandador de agua, puede omitir esta sección. Siempre use sal para uso en el lavavajillas.

El contenedor de sal se encuentra debajo de la cesta inferior y debe llenarse como se explica a continuación:

ADVERTENCIA

• ¡Solo use sal específicamente diseñada para el uso de lavavajillas!
  Cualquier otro tipo de sal no específicamente diseñada para el uso de
  lavavajillas, especialmente la sal de mesa, dañará el ablandador de agua.
  En caso de daños causados por el uso de sal inadecuada, el fabricante no da ninguna garantía ni se responsabiliza por los daños causados.
• Solo rellene con sal antes de ejecutar un ciclo.
  Esto evitará que los granos de sal o agua salada que se haya derramado permanezcan en el fondo de la máquina por un período de tiempo que pueda causar corrosión.

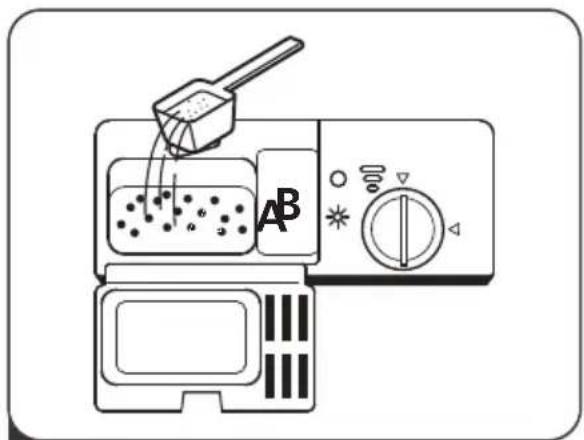

Siga los pasos a continuación para agregar sal lavavajillas:

1. Retire la cesta inferior y desatornille la tapa del depósito.

2. Coloque el extremo del embudo (suministrado) en el orificio y vierta aproximadamente 1,5 kg de sal de lavavajillas.

3. Llene el contenedor de sal hasta su límite máximo con agua. Es normal que salga una pequeña cantidad de agua del contenedor de sal.

4. Después de llenar el recipiente, vuelva a atornillar la tapa.

5. La luz de advertencia de sal dejará de estar después de que el contenedor de sal se haya llenado con sal.

6. Inmediatamente después de llenar la sal en el contenedor de sal, se debe iniciar un programa de lavado (sugerimos usar un programa corto). De lo contrario, el sistema de filtro, la bomba u otras partes importantes de la máquina pueden dañarse con agua salada. Esto está fuera de garantía.

NOTE:

• El contenedor de sal solo debe rellenarse cuando la luz de advertencia de sal en el panel de control se enciende.
• Dependiendo de qué tan bien se disuelva la sal, la luz de advertencia de sal aún puede estar encendida aunque el contenedor de sal esté lleno.
• Si no hay luz de advertencia de sal en el panel de control (para algunos modelos), puede estimar cuándo se debe llenar la sal en el suavizador por los ciclos que ha funcionado el lavavajillas.
• Si la sal se ha derramado, ejecuta un prelavado o un programa rápido para eliminarla.

Consejos

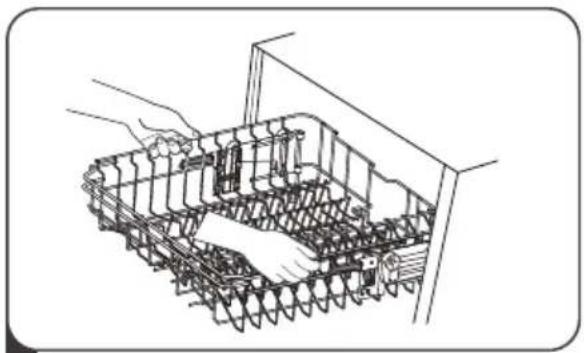

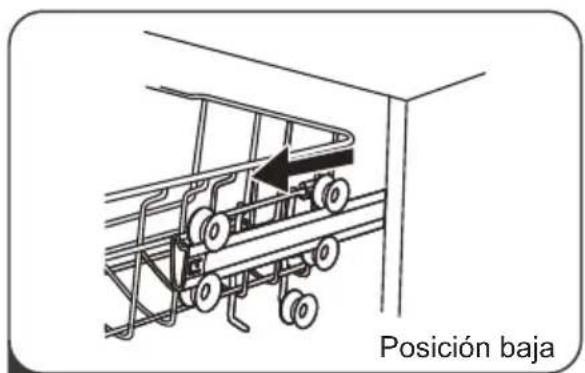

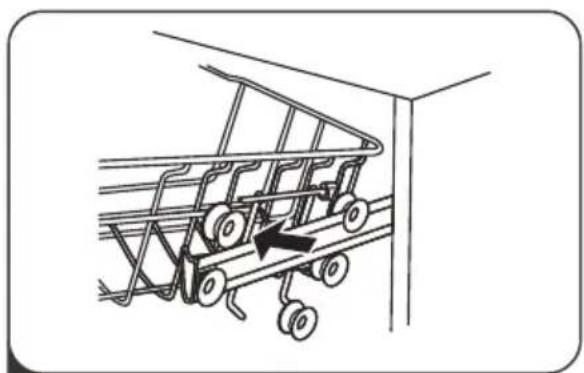

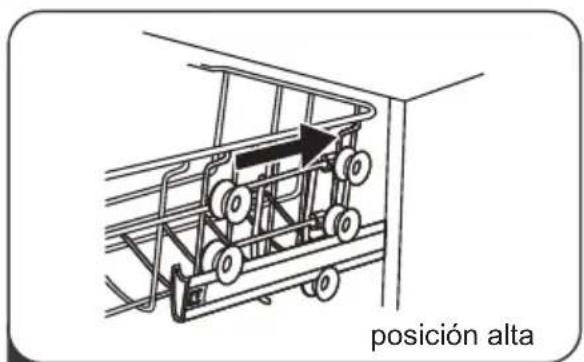

Ajustar la bandeja superior

Tipo 1:

La altura de la canasta superior se puede ajustar fácilmente para acomodar platos más altos en la canasta superior o inferior.

Para ajustar la altura del estante superior, siga estos pasos:

1
Saca la canasta superior.

3
Vuelva a colocar la canasta superior en los rodillos superiores o inferiores.

4
Empuje la canasta superior.

Tipo 2:

Para levantar la cesta superior, solo levante la cesta superior en el centro de cada lado hasta que la cesta encaje en su lugar en la posición superior. No es necesario levantar el mango del ajustador.

2 Para bajar la cesta superior, levante las asas de ajuste de cada lado para liberar la cesta y bájela a la posición inferior.

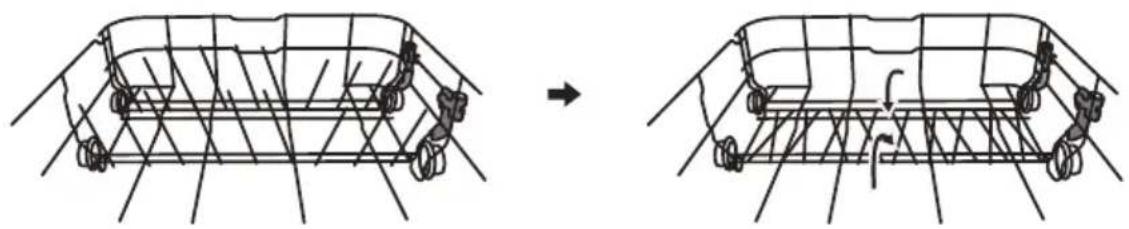

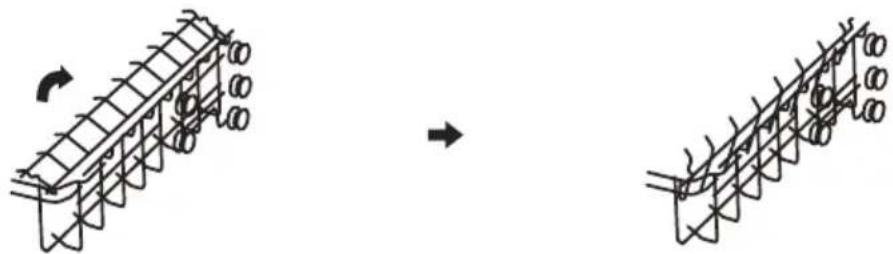

Plegando los estantes de las tazas

Para dejar espacio para los artículos más altos, suba la rejilla de la taza hacia arriba. También puede quitarlo cuando no se requiera su uso.

Los picos se usan para sostener platos y un plato. Se pueden bajar para hacer más espacio para artículos grandes.

elevar hacia arriba doblar hacia atrás

La puerta y el sello de la puerta

Limpie los sellos de la puerta regularmente con un paño suave y húmedo para eliminar los depósitos de alimentos. Cuando se carga el lavavajillas, los residuos de comida y bebida pueden gotear en los lados de la puerta del lavavajillas. Estas superficies están fuera del gabinete de lavado y no se accede por el agua desde los brazos de rociado. Cualquier depósito debe limpiarse antes de que se cierre la puerta.

Panel de control

El panel de control debe limpiarse SOLAMENTE con un paño suave y húmedo.

ADVERTENCIA

• Para evitar la penetración de agua en la cerradura de la puerta y los componentes eléctricos, no use un limpiador en aerosol de ningún tipo.
• Nunca use limpiadores abrasivos o estropajos en las superficies externas porque pueden rayar el acabado. Algunas toallas de papel también pueden rayar o dejar marcas en la superficie.

• Cuidados internos

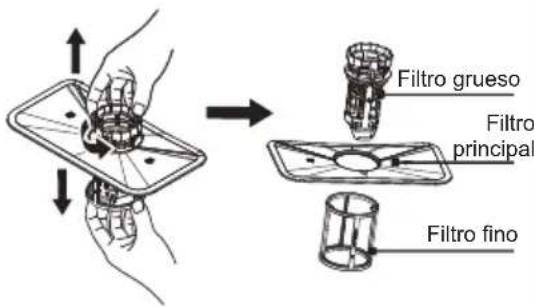

Sistema de filtros

El sistema de filtrado en la base del armario de lavado retiene residuos gruesos del ciclo de lavado. Los residuos gruesos recogidos pueden hacer que los filtros se obstruyan. Compruebe el estado de los filtros con regularidad y límpielos, si es necesario, con agua corriente. Siga los pasos a continuación para limpiar los filtros en el gabinete de lavado.

NOTA:

Las imágenes son solo para referencia, diferentes modelos del sistema de filtrado y los brazos rociadores pueden ser diferentes.

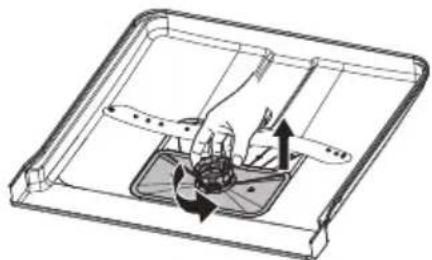

1 Sostenga el filtro grueso y gírelo en sentido antihorario para desbloquear el filtro. Levante el filtro hacia arriba y fuera del lavavajillas.

2 El filtro fino se puede sacar de la parte inferior del conjunto del filtro. El filtro grueso se puede separar del filtro principal apretando suavemente las pestañas en la parte superior y tirando de él.

3 Los restos de alimentos más grandes se pueden limpiar enjuagando el filtro con agua corriente.

Para una limpieza más completa, use un cepillo de limpieza suave.

4 Vuelva a armar los filtros en el orden inverso al del desmontaje, vuelva a colocar el inserto del filtro y gírelo en el sentido de las agujas del reloj hasta la flecha de cierre.

ADVERTENCIA

• No apriete demasiado los filtros. Vuelva a colocar los filtros en secuencia de forma segura, de lo contrario podría entrar suciedad gruesa en el sistema y causar un bloqueo.
• NUNCA use el lavavajillas sin filtros en su lugar. El reemplazo incorrecto del filtro puede reducir el nivel de rendimiento del electrodoméstico y dañar los platos y utensilios.

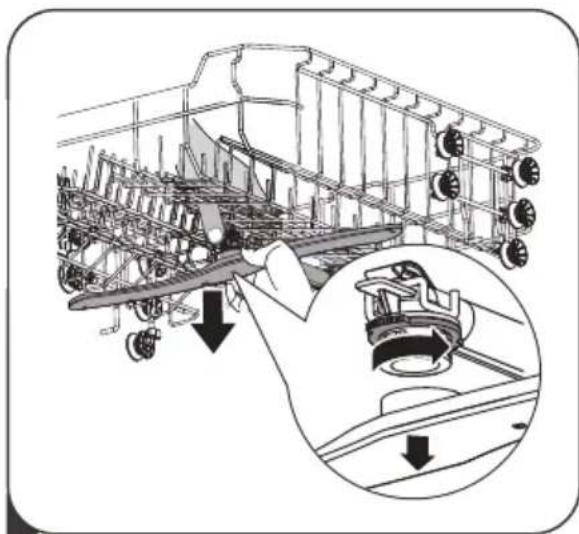

Brazos pulverizadores

Es necesario limpiar los brazos de rociado regularmente para productos químicos de agua dura que obstruirán los chorros y los cojinetes del brazo rociador.

Para limpiar los brazos rociadores, siga las instrucciones a continuación:

Para quitar el brazo rociador superior, sostenga la tuerca en el centro de la rueda y gire el brazo rociador en el sentido contrario a las agujas del reloj para quitarlo.

2 Para quitar el brazo rociador inferior, saque el brazo rociador hacia arriba.

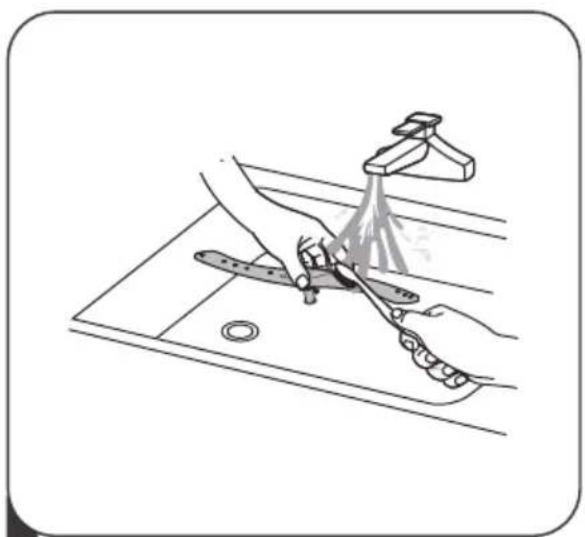

3 Lave los brazos en agua jabonosa y tibia y use un cepillo suave para limpiar los chorros. Reemplácelos después de enjuagarlos completamente.

Cuidados para el lavavajillas

Precaución de helada

tome medidas de protección contra heladas en el lavavajillas en invierno. Todos los ciclos posteriores al lavado operan de la siguiente manera:

1. Corte la corriente eléctrica al lavavajillas en la fuente de suministro.
2. Cierre el suministro de agua y desconecte el tubo de entrada de agua de la válvula de agua.
3. Drene el agua de la tubería de entrada y la válvula de agua. (Usa una sartén para juntar el agua)
4. Vuelva a conectar el tubo de entrada de agua a la válvula de agua.
5. Retire el filtro en el fondo de la bañera y use una esponja para absorber el agua en el sumidero.

Después de cada lavado

Después de cada lavado, cierre el suministro de agua al aparato y deje la puerta ligeramente abierta para que la humedad y los olores no queden atrapados en el interior.

Retire el enchufe

Antes de limpiar o realizar tareas de mantenimiento, siempre quite el enchufe del zócalo.

Sin disolventes ni limpieza abrasiva

Para limpiar el exterior y las piezas de goma del lavavajillas, no use disolventes ni productos de limpieza abrasivos. Solo use un paño con agua tibia y jabón.

Para eliminar manchas o manchas de la superficie del interior, use un paño humedecido con agua y un poco de vinagre o un producto de limpieza hecho específicamente para lavavajillas.

Cuando no está en uso durante mucho tiempo

Se recomienda que ejecute un ciclo de lavado con el lavavajillas vacío y luego retire el enchufe de la toma, apague el suministro de agua y deje la puerta del aparato ligeramente abierta. Esto ayudará a que los sellos de la puerta duren más y evite que se formen olores dentro del artefacto.

Mover el aparato

Si el electrodoméstico debe moverse, intente mantenerlo en posición vertical. Si es absolutamente necesario, puede colocarse de espaldas.

INSTRUCCIONES DE INSTALACIÓN

ADVERTENCIA

Peligro de Choque Eléctrico

Desconecte la energía eléctrica antes de instalar el lavavajillas. De lo contrario, podría producirse la muerte o una descarga eléctrica.

Atención

La instalación de las tuberías y equipos eléctricos debe ser realizada por profesionales.

- Acerca de la conexión de alimentación

ADVERTENCIA

Por seguridad personal:

• No use un cable de extensión o un enchufe adaptador con este electrodoméstico.
• Bajo ninguna circunstancia, corte o retire la conexión a tierra del cable de alimentación.

Requisitos eléctricos

Consulte la etiqueta de clasificación para conocer el voltaje nominal y conecte el lavavajillas a la fuente de alimentación adecuada. Utilice el fusible 10A / 13A / 16A requerido, fusible de retardo o disyuntor recomendado y proporcione un circuito separado que sirva solo a este electrodoméstico.

Conexión eléctrica

Asegúrese de que el voltaje y la frecuencia de la corriente correspondan a los de la placa de características. Solo inserte el enchufe en una toma de corriente que esté conectada a tierra correctamente. Si la toma eléctrica a la que debe conectarse el aparato no es apropiada para el enchufe, reemplace el enchufe, en lugar de usar un adaptador o similar, ya que podrían causar sobrecalentamiento y quemaduras.

Asegúrese de que exista una correcta conexión a tierra antes del uso

Abastecimiento de agua y drenaje

Conexión de agua fría

Conecte la manguera de suministro de agua fría a un conector roscado de 3/4 (pulgadas) y asegúrese de que esté bien sujeta en su lugar.

Si las tuberías de agua son nuevas o no se han utilizado durante un período prolongado de tiempo, deje correr el agua para asegurarse de que el agua esté limpia. Esta precaución es necesaria para evitar el riesgo de que la entrada de agua se bloquee y dañe el aparato.

manguera de suministro de seguridad

Acerca de la manguera de suministro de seguridad

La manguera de suministro de seguridad consiste en las paredes dobles. El sistema de la manguera garantiza su intervención bloqueando el flujo de agua en caso de que se rompa la manguera de suministro y cuando el espacio de aire entre la manguera de suministro y la manguera corrugada exterior esté lleno de agua.

ADVERTENCIA

Una manguera que se conecta al fregadero puede explotar si está instalada en la misma línea de agua que el lavavajillas. Si su fregadero tiene uno, se recomienda desconectar la manguera y tapar el orificio.

Cómo conectar la manguera de suministro de seguridad

1. Tire de las mangueras de suministro de seguridad completamente fuera del compartimiento de almacenamiento ubicado en la parte posterior del lavavajillas.
2. Ajuste los tornillos de la manguera de suministro de seguridad al grifo con rosca de 3/4 pulg.
3. Encienda completamente el agua antes de encender el lavavajillas.

Cómo desconectar la manguera de suministro de seguridad

1. Apaga el agua.
2. Desenrosque la manguera de suministro de seguridad del grifo.

- Conexión de las mangueras de drenaje

Inserta la manguera de drenaje en un tubo de drenaje con un diámetro mínimo de 4 cm o déjalo entrar al fregadero, asegurándote de evitar doblarlo o engarzarlo. La altura del tubo de drenaje debe ser inferior a 1000 mm. El extremo libre de la manguera no debe sumergirse en agua para evitar el retroceso del mismo.

⚠️ Fije con seguridad la manguera de drenaje en la posición A o en la posición B

Cómo drenar el exceso de agua de las mangueras

Si el fregadero está 1000 más alto desde el suelo, el exceso de agua en las mangueras no se puede drenar directamente en el fregadero. Será necesario drenar el exceso de agua de las mangueras en un recipiente o recipiente adecuado que se mantenga afuera y más bajo que el fregadero.

Salida de agua

Conecte la manguera de drenaje de agua. La manguera de drenaje debe estar correctamente instalada para evitar fugas de agua. Asegúrese de que la manguera de drenaje de agua no esté doblada ni aplastada.

Manguera de extensión

Si necesita una extensión de manguera de drenaje, asegúrese de usar una manguera de drenaje similar.

No debe superar los 4 metros; de lo contrario, el efecto de limpieza del lavavajillas podría ser reducido

Conexión de sifón

La conexión de desechos debe estar a una altura inferior a 100 cm (máximo) desde el fondo del plato. La manguera de drenaje de agua debe ser fija.

Coloque el dispositivo

Coloque el aparato en la ubicación deseada. La parte posterior debe descansar contra la pared detrás de ella y los lados, a lo largo de los gabinetes o paredes adyacentes. El lavavajillas está equipado con un suministro de agua y mangueras de drenaje que se pueden colocar a la derecha o a la izquierda para facilitar la instalación.

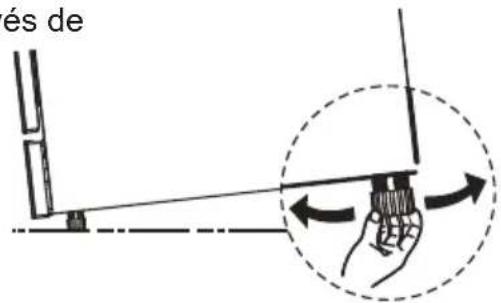

Nivelación del dispositivo

Una vez que el electrodoméstico estáposicionado para la nivelación, la altura del lavavajillas puede ser alterada a través de ajuste del nivel de atornillado de los pies.

NOTA:

Aplicar solo al lavaplatos independiente.

Instalación independiente

Type 1

Montaje entre gabinetes existentes

La altura del lavavajillas, 845 mm, se ha diseñado para permitir que la máquina se instale entre gabinetes existentes de la misma altura en cocinas modernas instaladas. Los pies se pueden ajustar para alcanzar la altura correcta.

La parte superior laminada de la máquina no requiere ningún cuidado especial, ya que es resistente al calor, a prueba de arañazos y a prueba de manchas.

Debajo del trabajo existente arriba

(cuando se ajusta debajo de un tablero de trabajo) En la mayoría de las cocinas modernas instaladas, solo hay una sola encimera debajo de la cual se instalan armarios y electrodomésticos. En este caso, quite la parte superior de trabajo del lavavajillas desenroscando los tornillos debajo del borde posterior de la parte superior (a).

Atención

Después de retirar la parte superior de la pieza de trabajo, los tornillos DEBEN volver a atornillarse debajo del borde posterior de la parte superior (b).

La altura se reducirá a 815 mm, según lo previsto por el Reglamento Internacional (ISO) y el lavavajillas se ajustará perfectamente debajo de la cocina.

Seleccionar la mejor ubicación para el lavavajillas

La posición de instalación del lavavajillas debe estar cerca de las mangueras de entrada y drenaje existentes y del cable de alimentación.

Ilustraciones de las dimensiones del gabinete y la posición de instalación del lavavajillas.La posición de instalación del lavavajillas debe estar cerca de las mangueras de entrada y drenaje existentes y del cable de alimentación.

Ilustraciones de las dimensiones del gabinete y la posición de instalación del lavavajillas.

1. Menos de 5 mm entre la parte superior del lavavajillas y el gabinete y la puerta exterior alineada al gabinete.

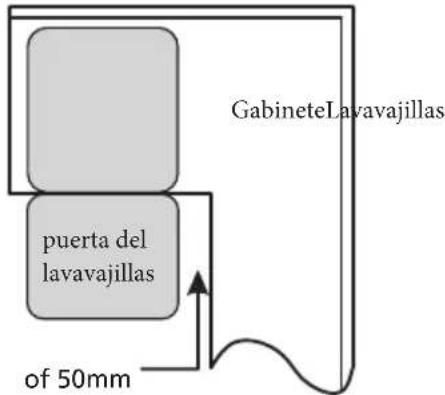

1. Si el lavavajillas está atascado en la esquina del gabinete, debe haber algo de espacio cuando se abra la puerta.

NOTA:

Dependiendo de dónde se encuentre su toma de corriente, es posible que tenga que hacer un agujero en el lado opuesto del armario.

CONSEJOS PARA SOLUCIONAR PROBLEMAS

Antes de llamar al servicio técnico

Revisar los cuadros en las páginas siguientes puede evitarle llamar para obtener servicio.

Problema Causa posible Qué hacer?
El lavavajillas no se inicia	Fusible quemado, o cortocircuito	Reemplace el fusible o reinicie el disyuntor. Retire cualquier otro electrodoméstico que comparta el mismo circuito con el lavavajillas.
	La fuente de alimentación no está encendida.	Asegúrese de que el lavavajillas esté encendido y que la puerta esté bien cerrada. Asegúrese de que el cable de alimentación esté enchufado correctamente en la toma de corriente.
	La presión del agua es baja	Verifique que el suministro de agua esté conectado correctamente y que el agua esté encendida.
	La puerta del lavavajillas no está bien cerrada.	Asegúrese de cerrar la puerta correctamente y engancharla.
Agua no bombeada desde el lavavajillas	Manguera de drenaje retorcida o atrapada.	Verifique la manguera de drenaje.
	Filtro obstruido	Compruebe el filtro grueso.
	Fregadero de cocina atascado.	Verifique el fregadero de la cocina para asegurarse de que esté drenando bien. Si el problema es que el fregadero de la cocina no está drenando, es posible que necesite un plomero en lugar de un técnico para lavaplatos.
Pompas de jabón Detergente incorrecto		Use solo el detergente especial para lavavajillas para evitar espuma. Si esto ocurre, abra el lavavajillas y permita que la espuma se evapore. Agregue 1 galón de agua fría al fondo del lavavajillas. Cierre la puerta del lavavajillas, luego seleccione cualquier ciclo. Inicialmente, el lavavajillas drenará el agua. Abra la puerta después de que la etapa de drenaje esté completa y verifique si la espuma ha desaparecido. Repita si es necesario.
	Ayuda de enjuague derramada.	Limpie siempre los derrames de abrillantador inmediatamente.
Interior manchado	Se puede haber usado detergente con colorante.	Asegúrese de que el detergente no tenga colorante.
Película blanca en la superficie interior	Minerales de agua dura	Para limpiar el interior, use una esponja húmeda con detergente para lavavajillas y use guantes de goma. Nunca use ningún otro limpiador que no sea detergente para lavavajillas, de lo contrario, puede causar espuma o espuma.
Hay manchas de óxido en los cubiertos	Los artículos afectados no son resistentes a la corrosión.	Evite lavar artículos que no sean resistentes a la corrosión en el lavavajillas.
	No se ejecutó un programa después de agregar la sal de lavavajillas. Los rastros de sal han entrado en el ciclo de lavado.	Siempre ejecute un programa de lavado sin vajilla después de agregar sal. No seleccione la función Turbo (si está presente).
	La tapa está suelta.	Verifique que la tapa del descalcificador esté segura.
Ruido de algo golpeando en el lavavajillas	Un brazo rociador está golpeando contra un artículo en una cesta	Interrumpa el programa y reorganice los elementos que obstruyen el brazo rociador.
Ruido en el lavavajillas	Los artículos de vajilla están sueltos en el lavavajillas.	Interrumpa el programa y reorganice los elementos de la vajilla.
Ruido de algo golpeando en las tuberías de agua	Esto puede ser causado por la instalación en el sitio o por la sección transversal de la tubería.	Esto no tiene influencia en la función del lavavajillas. En caso de duda, contacte a un plomero calificado.
Los platos no están limpios	Los platos no se cargaron correctamente.	Vea las notas en "Carga y descarga de su lavavajillas".
	El programa no fue lo suficientemente eficaz.	Seleccione un programa más intensivo.
Los platos no están limpios	No se dispensó suficiente detergente.	Use más detergente o cambie su detergente.
	Los artículos están bloqueando el movimiento de los brazos rociadores.	Reorganice los elementos para que la pulverización pueda girar libremente.
	La combinación del filtro no está limpio o no está correctamente colocado en la base del gabinete de lavado. Esto puede causar que los chorros del brazo rociador se bloqueen.	Limpie y / o ajuste el filtro correctamente. Limpie los chorros del brazo rociador.
Nubosidad en cristalería.	Combinación de agua blanda y demasiado detergente.	Use menos detergente si tiene agua blanda y seleccione un ciclo más corto para lavar el material de vidrio y limpiarlo.
Aparecen manchas blancas en platos y vasos.	El área de agua dura puede causar depósitos de cal.	Agregue más detergente.
Marcas negras o grises en los platos	Utensilios de aluminio se han frotado contra los platos	Use un limpiador abrasivo suave para eliminar esas marcas.
El detergente se dejó en el dispensador	Los platos bloquean el dispensador de detergente	Recargar los platos adecuadamente
Los platos no están limpios	Carga incorrecta Cargue el lavavajillas como se sugiere en las instrucciones.
	Los platos se eliminan demasiado pronto	No vacíe su lavavajillas inmediatamente después del lavado. Abra la puerta ligeramente para que salga el vapor. Saque los platos hasta que la temperatura interior sea segur para tocar. Descargue primero la cesta inferior para evitar que caiga agua de la cesta superior.
Problema	Posible causa Qué hacer?
Los platos no están limpios	El programa equivocado ha sido seleccionado.	Con un programa corto, la temperatura de lavado es menor, disminuyendo el rendimiento de limpieza. Elija un programa con un largo tiempo de lavado.
	Uso de cubiertos con un recubrimiento de baja calidad.	El drenaje de agua es más difícil con estos artículos. Cubiertos o platos de este tipo no son adecuados para lavar en el lavavajillas.

ADVERTENCIA

La auto reparació n o la reparació n por personas ajenas al servicio té cnico oficial puede causar riesgos para su seguridad y conlleva la pé rdida de garantí a.

- Disponibilidad de recambios

• Siete años después de la puesta en el mercado de la última unidad del modelo: Motor, bomba de circulación y drenaje, calentadores y elementos calefactores, incluidos bombas de calor (por separado o agrupadas), tuberí as y equipos relacionados, incluidos todas las mangueras, vá lvulas, filtros y topes de agua, partes estructurales e interiores relacionadas con conjuntos de puertas (por separado o agrupados), placas de circuito impreso, pantallas, presostatos, termostatos y sensores, software y firmware incluido el software de reinicio.
• Diez añ os después de la puesta en el mercado de la ú ltima unidad del modelo: Bisagras y gomas de puerta, otras gomas, brazos rociadores, filtros de drenaje, rejillas interiores y perifé ricos de plá stico como cestas y tapas.

CARGAR LAS BANDEJAS

SEGÚN EN60436:

1. cesta superior:

Number	Item
7	Platos de postre
8	Platos llanos
9	Platos ondos
10	Platos de postre de porcelana
11	Bol de porcelana
12	Fuente
13	Olla pequeña
14	Cesto para cubiertos

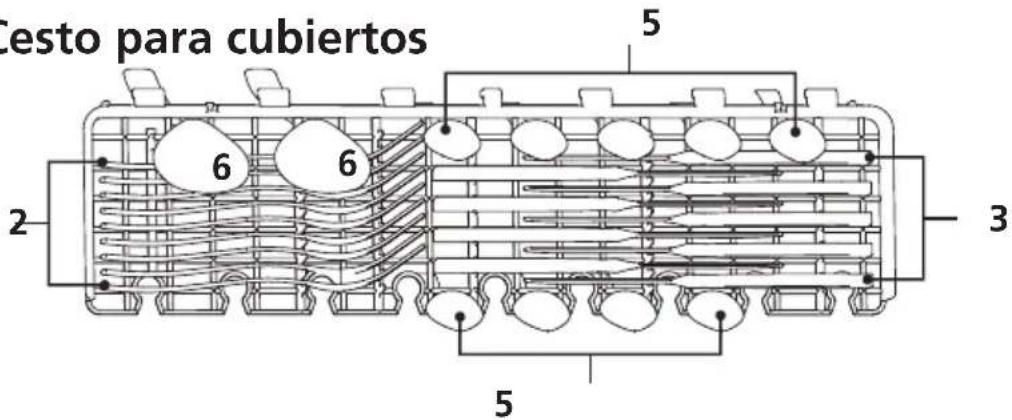

1. Cesto para cubiertos


NOTA:

Coloque las mercancías livianas y planas en el estante. El peso total es inferior a 1,5 kg.

1. Cesto para cubiertos


Información para pruebas de

comparabilidad según EN 60436

Capacidad: 9 ajustes de posición

Posición superior de la cesta: posición

inferior Programa: ECO Configuración

del abrillantador: MAX

suavizante: H3

Número	Item
1	Cuchara de sopa
2	Tenedor
3	Cochillo
4	Cuchara de café
5	Cucharas de postre
6	Cuchara de servir
7	Tenedor de servir
8	Cuchara de salsa

(Parte II: Versión Especial)

LPL-402

CONTENIDO

01

4 USANDO SU LAVAVAJILLAS

4 Panel de control

6 Suavizador de agua

7 Preparar y cargar platos

10 Funció n del agente de enjuague y detergente

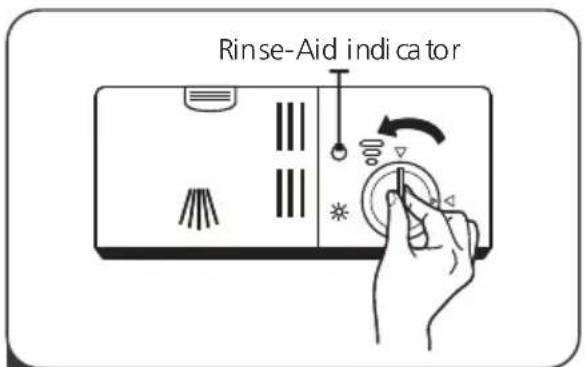

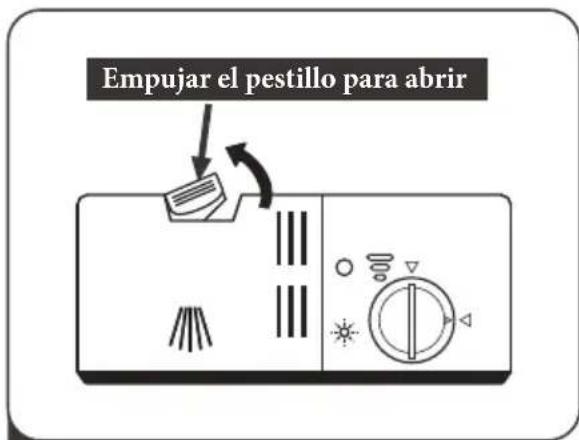

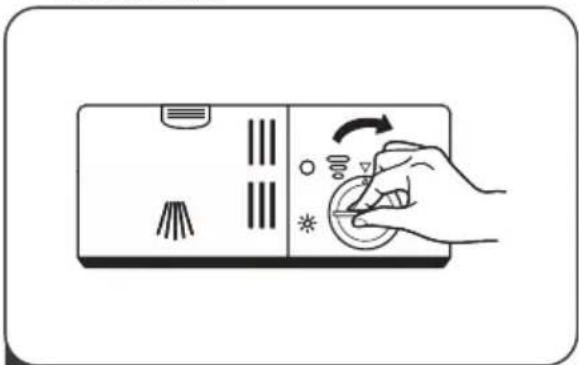

11 Llenar el depó sito de ayuda de enjuague

12 Llenar el dispensador de detergente

13 Tabla de ciclos de lavado

14 Comenzar un ciclo de lavado

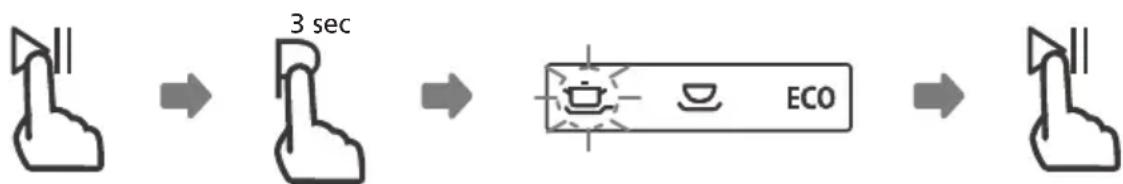

14 Cambiar el programa a mitad del ciclo

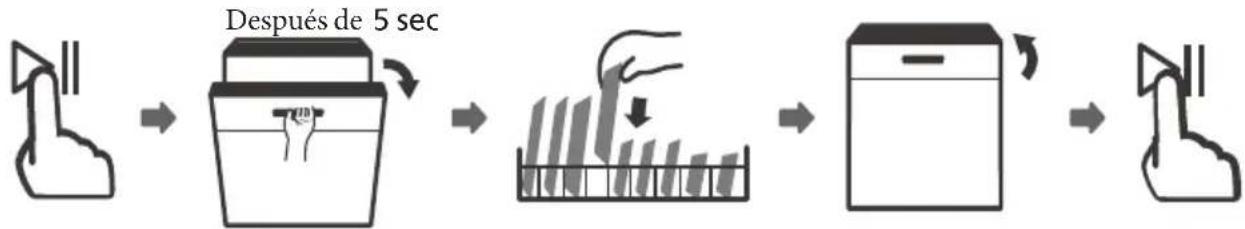

15 ¿Olvidaste agregar un plato?

02

03

04

16 CÓ DIGOS DE ERROR

17 INFORMACIÓN TÉCNICA

NOTA:

• Si no puede resolver los problemas usted mismo, solicite ayuda de un técnico profesional.
• El fabricante, siguiendo una política de constante desarrollo y actualización del producto, puede realizar modificaciones sin previo aviso.
• Si está perdido o desactualizado, puede recibir un nuevo manual de usuario del fabricante o vendedor responsable.

GUÍA RÁPIDA DE USUARIO

Lea el contenido correspondiente en el manual de instrucciones para conocer el método operativo detallado.

(Por favor, consulte la sección 5 "INSTRUCCIONES DE INSTALACIÓN" de la PARTE I : Versión genérica).

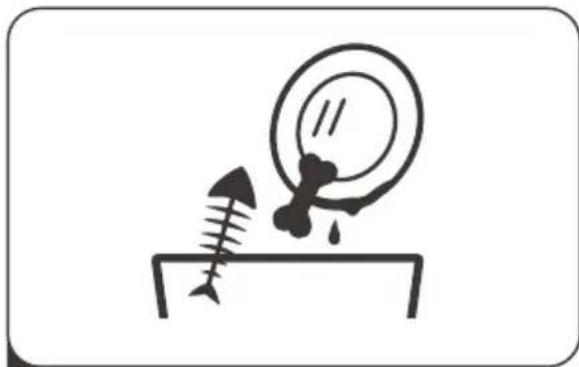

2 Eliminar el residuo más grande en los cubiertos

3 Cargue las cestas

4 Llenar el dispensador Seleccionar un programa y

ejecutar el lavavajillas

USANDO SU LAVAVAJILLAS

Panel de control

Apertura (bolton)

1 Encender	Presione este botón para encender su lavavajillas, la pantalla se ilumina.
2 Programa	Seleccione el programa de lavado apropiado, el indicador del programa seleccionado se encenderá.
3 Media carga	Para cargas pequeñas, puede usar solo el bastidor superior o inferior para ahorrar energía. Cada vez que se presiona el botón de media carga, se alterna solo entre el bastidor superior y el bastidor inferior.
4 Secado extra	Para un mejor resultado de secado.(Solo se puede usar con Intensivo, Universal, ECO, Vidrio y 90 min.)
5 Retraso	Presione este botón para configurar las horas de lavado demoradas. Puede retrasar el inicio del lavado hasta 24 horas. Una pulsación de este botón retrasa el inicio del lavado una hora.
6 Start/Pause	Presione el botón para iniciar el programa de lavado seleccionado o pausar el programa de trabajo.

Pantalla

7 Program indicator	IntensiveLos artí culos muy sucios incluyen ollas y sartenes. Con comida seca. UniversalPara cargas normalmente sucias, como ollas, platos, vasos y sartenes ligeramente sucias ECOEste es el programa está ndar adecuado para cargas con suciedad Universal, como ollas, platos, vasos y sartenes ligeramente sucias[20T8] VidrioPara vajilla ligeramente sucia y vidrio 90 MinPara cargas normalmente sucias que necesitan lavado rá pido RápidoUn lavado má s corto para cargas ligeramente sucias que no necesitan secado.
8 Indicador de retraso	Retraso (3/6/9/12 h)
9 Indicador de aviso	AbrillantadorSi el indicador está encendido, significa que el lavavajillas tiene poca cantidad de enjuague para el lavavajillas y es necesario volver a llenarlo.SalSi el indicador está encendido, significa que el lavavajillas tiene poca sal de lavavajillas y debe volver a llenarse.

Suavizador de agua

El ablandador de agua debe configurarse manualmente, utilizando el dial de dureza del agua.

El ablandador de agua está diseñado para eliminar minerales y sales del agua, lo que tendría un efecto perjudicial o adverso en la operación del artefacto.

Cuantos más minerales hay, más dura es tu agua.

El suavizador debe ajustarse de acuerdo con la dureza del agua en su área. Su autoridad local de agua puede aconsejarle sobre la dureza del agua en su área.

Ajustando el consumo de sal

El lavavajillas está diseñado para permitir el ajuste en la cantidad de sal consumida en función de la dureza del agua utilizada. Esto tiene la intención de optimizar y personalizar el nivel de consumo de sal.

Siga los pasos a continuación para ajustar el consumo de sal.

1. Encienda el aparato;
2. Presione el botón de Program por más de 5 segundos para iniciar el modelo del conjunto de suavizador de agua dentro de los 60 segundos después de encender el aparato;
3. Presione el botón de Program para seleccionar el conjunto adecuado de acuerdo con su entorno local, los conjuntos cambiarán en la siguiente secuencia: H1-> H2-> H3-> H4-> H5-> H6;
4. Presione el botón de Encendido para finalizar el modelo de configuración.

WATER HARDNESS				Water softner levelmol/l	Regeneration occurs every X program sequence 1)	Salt consumption (gram/cycle)
German ^ dH	French ^ fH	BritishClarke	Mmol/M
0 - 5	0 - 9	0 - 6	0 - 0.94	H1	No regeneration	0
6 - 11	10 - 20	7 - 14	1.0 - 2.0	H2	10	9
12 - 17	21 - 30	15 - 21	2.1 - 3.0	H3	5	12
18 - 22	31 - 40	22 - 28	3.1 - 4.0	H4	3	20
23 - 34	41 - 60	29 - 42	4.1 - 6.0	H5	2	30
35 - 55	61 - 98	43 - 69	6.1 - 9.8	H6	1	60

1^ = 1.25 Clarke=1.78 fH=0.178mmol/l

Verifique la sección 3 "Cómo cargar la sal en el suavizante" Consulte la sección 3 "Cómo cargar la sal en el suavizante" de la PARTE de la PARTE I : I : Versión genérica, si su lavavajillas no tiene sal. Versión genérica, si su lavavajillas no tiene sal.

NOTA:

Si su modelo no tiene ningún ablandador de agua, puede omitir esta sección.

Suavizador de agua

La dureza del agua varía de un lugar a otro. Si se usa agua dura en el lavavajillas, se formarán depósitos en los platos y utensilios.

El aparato está equipado con un suavizador especial que utiliza un contenedor de sal específicamente diseñado para eliminar la cal y los minerales del agua.

Preparar y cargar platos

• Considere la compra de utensilios que se identifican como a prueba de lavavajillas.
• Para artículos particulares, seleccione un programa con la temperatura más baja
• posible. Para evitar daños, no saque el vidrio y los cubiertos del lavavajillas inmediatamente después de que el programa haya finalizado.

Para lavar los siguientes cubiertos / platos

No son adecuados

• Cubiertos con mangos de madera, cuerno de china o de nácar
• Artículos de plástico que no son resistentes al calor
• Cubiertos más viejos con partes pegadas que no son resistentes a la temperatura
• Cubiertos o platos enlatados
• Pewter o artículos de cobre
• Vaso de cristal
• Artículos de acero sujetos a oxidación
• Platos de madera
• Artículos hechos de fibras sintéticas

• Salgunos tipos de cristales pueden opacarse después de una gran cantidad de lavados
• Las piezas de plata y aluminio tienen una tendencia a decolorarse durante el lavado
• Los patrones vidriados pueden desvanecerse si la máquina se lava con frecuencia

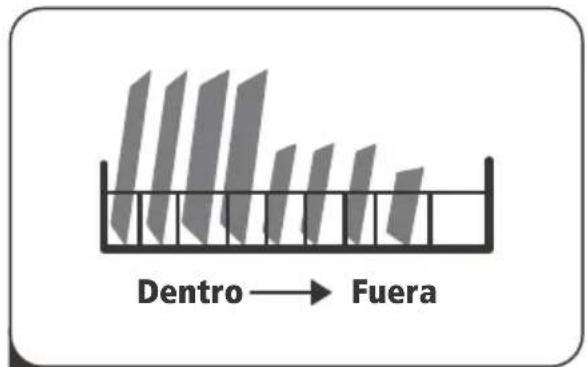

Recomendaciones para cargar el lavavajillas

Raspe cualquier cantidad grande de comida sobrante. Abande los restos de comida quemada en sartenes. No es necesario enjuagar los platos con agua corriente.

Para un mejor rendimiento del lavavajillas, siga estas pautas de carga.

(Las características y la apariencia de cestas y canastas de cubertería pueden variar de su modelo).

Coloque los objetos en el lavavajillas de la siguiente manera:

• Los artículos tales como tazas, vasos, ollas / sartenes, etc. se enfrentan hacia abajo.
• Los artículos curvados, o aquellos con cavidades, deben cargarse de forma inclinada para que el agua pueda salir.
• Todos los utensilios están apilados de forma segura y no pueden volcarse.
• Todos los utensilios se colocan de manera tal que los brazos rociadores pueden girar libremente durante el lavado.
• Cargue elementos huecos como tazas, vasos, sartenes, etc. Con la abertura hacia abajo para que el agua no se acumule en el contenedor o en una base profunda.
• Los platos y los cubiertos no deben estar uno dentro del otro ni cubrirse entre sí.
• Para evitar daños, las gafas no deben tocarse entre sí.
• La cesta superior está diseñada para contener vajilla más delicada y ligera, como vasos, café y tazas de té.
• Los cuchillos de hoja larga almacenados en posición vertical son un peligro potencial.
• Los cubiertos largos y / o afilados, como los cuchillos para trinchar, deben colocarse horizontalmente en la canasta superior.
• Por favor no sobrecargue su lavavajillas. Esto es importante para obtener buenos resultados y un consumo razonable de energía.

NOTA:

Los artículos muy pequeños no deben lavarse en el lavavajillas ya que podrían caerse fácilmente de la canasta.

Quitando los platos

Para evitar que gotee agua desde la canasta superior hacia la canasta inferior, le recomendamos que primero vacíe la canasta inferior, seguida de la canasta superior.

ADVERTENCIA

¡Los artículos estarán calientes! Para evitar daños, no saque el vidrio y los cubiertos del lavavajillas durante aproximadamente 15 minutos después de que el programa haya finalizado.

Cargando la cesta superior

La canasta superior está diseñada para sostenerse más delicada y vajilla ligera como vasos, café y tazas de té

y platillos, así como platos, cuencos pequeños y poco profundos sartenes (siempre que no estén demasiado sucios). Posiciona el platos y utensilios de cocina para que no se muevan por el rocío de agua.

Cargando la cesta inferior

Sugerimos que coloque artículos grandes y los más los artículos difíciles de limpiar deben colocarse en la parte inferior canasta: como ollas, sartenes, tapas, platos y tazones, como se muestra en la figura a continuación. Es preferible colocar sirviendo platos y tapas al costado de los racks para evite bloquear la rotación del brazo rociador superior.

El diámetro máximo aconsejado para las placas delante del dispensador de detergente es de 19 cm, esto no obstaculizar el apertura de ella.

Cargando la cesta de cubiertos

Los cubiertos deben colocarse en la rejilla de los cubiertos separadamente el uno del otro en las posiciones adecuadas, y asegúrese de que los utensilios no aniden juntos, esto puede causar un mal rendimiento.

ADVERTENCIA

No permita que ningún elemento se extienda por la parte inferior.

Siempre cargue utensilios afilados con la punta afilada hacia abajo.

Para obtener el mejor efecto de lavado, cargue las cestas refiérase a la norma. Para obtener el mejor efecto de lavado, cargue las cestas, consulte las opciones de carga estándar en la última sección de las opciones de carga de PARTES en la última sección de la PARTE I : Versión genérica

Función del agente de enjuague y detergente

El abrillantador se libera durante el enjuague final para evitar que el agua forme gotas en sus platos, lo que puede dejar manchas y rayas. También mejora el secado al permitir que el agua salga de los platos. Su lavavajillas está diseñado para usar auxiliares de enjuague líquidos.

ADVERTENCIA

Use solo abrillantador de marca para lavavajillas. Nunca llene el dispensador de abrillantador con ninguna otra sustancia (por ejemplo, agente de limpieza de lavavajillas, detergente líquido). Esto dañaría el aparato.

Cuándo rellenar el dispensador de abrillantador

A menos que la luz de advertencia de enjuague ( * ) en el panel de control esté encendida, siempre puede estimar la cantidad a partir del color del indicador de nivel óptico ubicado junto a la tapa. Cuando el contenedor de abrillantador está lleno, el indicador estará completamente oscuro. El tamaño del punto oscuro disminuye a medida que disminuye el abrillantador. Nunca debe dejar que el nivel de abrillantador sea inferior a 1/4 de su capacidad.

A medida que disminuye el agente de enjuague, cambia el tamaño del punto negro en el indicador de nivel de agente de enjuague, como se ilustra a continuación.

Completo

3/4 1/2 1/4

Vacío

Función de detergente

Los ingredientes químicos que componen el detergente son necesarios para eliminar, aplastar y distribuir toda la suciedad del lavavajillas. La mayoría de los detergentes de calidad comercial son adecuados para este propósito.

ADVERTENCIA

• Uso apropiado de detergente
  Use solo detergente hecho específicamente para el uso de lavavajillas.
  Mantenga su detergente fresco y seco.
  No coloque detergente en polvo en el dispensador hasta que esté listo para lavar platos.

¡El detergente para lavavajillas es corrosivo! Mantenga el detergente para lavavajillas fuera del alcance de los niños.

• Llenar el depósito de ayuda de enjuague

1 Retire la tapa del depósito de abrillantador girándola en sentido antihorario.

3 Cierre la tapa del depósito de abrillantador girándolo en el sentido de las agujas del reloj.

2 Vierta el abrillantador en el dispensador, teniendo cuidado de no llenarlo demasiado.

NOTA:

Limpie cualquier abrillantador de enjuague derramado con un paño absorbente para evitar la formación de espuma excesiva durante el siguiente lavado.

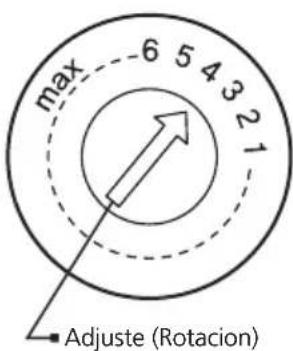

Ajuste del depósito de abrillantador

El depósito de abrillantador tiene seis configuraciones. Tanto la configuración recomendada como la configuración de fábrica son "3". Si los platos no se están secando correctamente o no se ven, ajuste el dial al siguiente número más alto hasta que sus platos estén libres de manchas.

Redúzcalo si hay manchas blanquecinas y pegajosas en sus platos o una película azulada sobre la cristalería o las cuchillas.

• Llenar el dispensador de detergente

1 Presione la traba de liberación en el dispensador de detergente para abrir la tapa.

2 Agregue detergente en la cavidad más grande (A) para el ciclo de lavado principal.

Para cargas de lavado más sucias, también agregue algo de detergente en la cavidad más pequeña (B) para el ciclo de prelavado.

3 Cierre la tapa y presione sobre ella hasta se bloquea en su lugar.

NOTA:

• Tenga en cuenta que dependiendo de la suciedad del agua, la configuración puede ser diferente.
• Por favor, observe las recomendaciones del fabricante sobre el envase del detergente.

PROGRAMACIÓN DEL LAVAVAJILLAS

Tabla de ciclos de lavado

La tabla a continuación muestra qué programas son mejores para los niveles de residuos de alimentos en ellos y la cantidad de detergente que se necesita. También muestra información diversa sobre los programas.

(●)Medios: debe llenar el enjuague en el dispensador de enjuague.

Program	Descripción del ciclo	Detergente Pre/Main	Tiempo Time(min)	Energía (kWh)	Agua (L)	Abrillanta dor
Intensivo	Prelavado (50°C)Lavado(65C)AbrillantadorAbrillantadorAbrillantador (65CSecado	4/13g	205	1.378	15.3	●
Universal	Prelavado(45°C)Lavado (55°C)AbrillantadorAbrillantador (65°C)Secado	4/13g	175	1.287	13.1	●
ECO(*EN 6 0436)	Lavado (45°C)LavadoAbrillantador (55°CSecado	17g	235	0.704	9	●
Vidrio	PrelavadoLavado(50°C)AbrillantadorAbrillantador (65°CSecado	4/13g	120	0.934	13.1	●
90 mins	Lavado(60°C)AbrillantadorAbrillantador (65)Secado	17g	90	1.234	10.2	●
Rápido	Lavado (50 °C)AbrillantadorAbrillantador (45 °C)	12g	30	0.611	10	○

Nota

ECO: (*EN60436)

El programa ECO es adecuado para limpiar la vajilla de suciedad normal, ya que para este uso es el programa más eficiente en cuanto a su consumo de energía y agua, y se utiliza para evaluar el cumplimiento de la legislación de diseño ecológico de la UE.

Comenzar un ciclo de lavado

1. Saque la cesta inferior y superior, cargue los platos y empújelos hacia atrás. Se recomienda cargar primero la cesta inferior, luego la superior.
2. Vierta el detergente.
3. Inserte el enchufe en el zócalo. La fuente de alimentación se refiere a la última página "Ficha del producto". Asegúrese de que el suministro de agua esté encendido a presión total.
4. Cierre la puerta, presione el botón de encendido, para encender la máquina.
5. Elija un programa, la luz de respuesta se encenderá. Luego presione el botón de Inicio / Pausa, el lavavajillas comenzará su ciclo.

Cambiar el programa a mitad del ciclo

Un ciclo de lavado solo se puede cambiar si ha estado funcionando durante un tiempo corto; de lo contrario, es posible que el detergente ya se haya liberado y que el lavavajillas ya haya drenado el agua de lavado. Si este es el caso, el lavavajillas debe ser reiniciado y el dispensador de detergente debe ser rellenado. Para reiniciar el lavavajillas, siga las instrucciones a continuación:

1. Abra un poco la puerta para que el lavavajillas se detenga. Una vez que el brazo aspersor se haya parado, puede abrir completamente la puerta.
2. Pulse el botón Programa durante más de tres segundos y el aparato pasará a modo reposo.
3. Puede cambiar el programa a la configuración de ciclo que desee.

¿Olvidaste agregar un plato?

Se puede agregar un plato olvidado en cualquier momento antes de que se abra el dispensador de detergente. Si este es el caso, siga las instrucciones a continuación:

1. Presione el botón de Inicio / Pausa para pausar el lavado.
2. Espere 5 segundos y luego abra la puerta.
3. Agregue los platos olvidados.
4. Cierre la puerta.
5. Presione el botón de Inicio / Pausa después de 10 segundos, el lavavajillas comenzará.

ADVERTENCIA

Es peligroso abrir la puerta a mitad del ciclo, ya que el vapor caliente puede escaldarlo.

CÓDIGOS DE ERROR

Si hay un mal funcionamiento, el lavavajillas mostrará códigos de error para identificarlos:

Códigos	Significado	Posibles causas
La luz de Rá pido parpadea	Tiempo de entrada má s largo.	Los grifos no está n abiertos, o el consumo de agua está restringido o la presión del agua es demasiado baja.
La luz de Rá pido y 90min parpadea	No alcanzar la temperatura requerida.	Mal funcionamiento del elemento calefactor.
La luz de Vidrio parpadea	Rebosar.	Algú n elemento del lavavajillas gotea.

ADVERTENCIA

• Si ocurre un desbordamiento, apague el suministro de agua principal antes de llamar a
• un servicio.

Si hay agua en la bandeja de la base debido a un sobrellenado o a una pequeña fuga, se debe quitar el agua antes de volver a poner en marcha la lavadora de platos.

INFORMACIÓN TÉCNICA

Alto (H)	845mm
Ancho (W)	448mm
Profundidad (D1)	600mm (con la puerta cerrada)
Profundidad (D2)	1175mm (con la puerta abierta 90° )

Proveedor: MILECTRIC

Dirección de Proveedor:

Modelo: LPL-402

Ficha de producto:

Parametro Parameter	Valor Value
Capacidad nominal (a) (ps)	9	dimensiones en cm	alto	85
			ancho	45
			profundo	60
EEI (a)	55 9,	clase de eficiencia energética	E (c)
Índice de rendimiento de limpieza (a)	1 125,	Índice de rendimiento de secado (a)	1 065,
Consumo de energía en kWh [por ciclo], basado en el programa eco usando llenado de agua fría. El consumo de energía real dependerá de cómo se utilice el aparato.		Consumo de agua en litros [por ciclo], basado en el programa eco. El consumo real de agua dependerá de cómo se utilice el aparato y de la dureza del agua.	90,704
Duración del programa (a) (h: min)	3:55	tipo	Libre instalación
Emisiones de ruido acústico aéreo (a) (dB (A) re 1 pW)	49	Airborne acoustical noise emission class (a)	C (c)
modo apagado (w)	0 49,	Modo de espera (W)	N/A
Inicio diferido (W) (si corresponde)	1 00,	networked standby (W) (si corresponde)	N/A

Duración mínima de la garantía ofrecida por el proveedor (b):

Informacion adicional

Enlace web al sitio web del proveedor, donde se encuentra la información del punto 6 del anexo II del Reglamento (UE) 2019/2022 de la Comisión (1)(b):

(a) para el programa eco.
(b) los cambios en estos elementos no se considerarán relevantes a los efectos del párrafo 4 del Artículo 4 del Reglamento (UE) 2017/1369.
(c) si la base de datos de productos genera automáticamente el contenido definitivo de esta celda, el proveedor no deberá ingresar estos datos.

PROCEDIMIENTO EN CASO DE AVERÍA DE UN PRODUCTO MILECTRIC

Estimados clientes, para solicitar la asistencia técnica o reparación de su producto MILECTRIC, disponen de nuestra página web, funcionando las 24 horas al día y 7 días a la semana:

https://milelectric.com/asistencia-tecnica/

Alternativamente, si lo desean, pueden solicitar la asistencia técnica vía correo electrónico:

• Gama Blanca: [e-mail]
• Gama Marrón: [e-mail]

Para agilizar todos los trámites, siempre se deben de indicar los siguientes datos:

• Nombre y apellidos
• Teléfono 1
• Teléfono 2
• Dirección completa
• Código postal
• Población
• Marca
• Modelo del producto
• Número de serie
• Avería que presenta el producto

Si lo desean, pueden solicitar la asistencia técnica a través del número 902 676 518 ó 958 087 169, disponible únicamente para los productos de gama blanca (a excepto microondas de libre instalación).

CARREGANDO OS CESTOS DE ACORDO COM EN60436:

1. Cesta superior:

12 Enchendo o distribuidor de detergente

13 PROGRAMANDO A MÁQUINA DE LAVAR LOUÇA

02

4 Enchendo o distribuidor Seleccionando u

Enchendo o distribuidor de detergente

Se ha determinado que este producto cumple con la Directiva de Baja Tension (2006/95/EC), la Directiva de Compatibilidad Electromagnetica (2004/108/EC) y la Directiva RoHS (2011/65/UE).

Para más información relacionada con las declaraciones y certificados de conformidad, póngase con nosotros:

http://www.milelectric.com/terminos-de-uso/

INFORMACIÓN SOBRE EL PRODUCTO

Si tiene alguna pregunta o duda relacionada con su dispositivo, póngase en contacto con nosotros:

e-mail:

[e-mail]

web: www.milelectric.com

SERVICIO TÉCNICO

También puede ponerse en contacto con nuestro servicio técnico oficial:

tel.:[phone]

e-mail reparaciones: [e-mail]

Resumen de Declaración de conformidad

MILECTRIC declara, bajo su responsabilidad, que este aparato cumple con lo dispuesto en la Directiva 99/05/CE del Parlamento Europeo y del Consejo de 9 de Marzo de 1999, traspuesta a la legislación española mediante el Real Decreto 1890/2000, de 20 de Noviembre.

Para más información relacionada con las declaraciones y certificados de conformidad, póngase con nosotros a través del correo [e-mail]

MiLECTRIC

Copyright © 2020. Todos los derechos reservados

MiLECTRIC

TARJETA DE GARANTÍA

Modelo

N° de serie ____

Fecha de compra ____

Cliente

Dirección ____

Localidad

e-mail

Teléfono de contacto

Firma y sello del comercio

Condiciones de garantía al dorso

MiLECTRIC

C/Baza 349, naves 4-6

Polígono Juncaril

18220 ALBOLOTE (Granada)

e-mail: [e-mail]

MiLECTRIC

TARJETA DE GARANTÍA

Modelo

N° de serie ____

Fecha de compra ____

Cliente ____

Dirección ____

Localidad

e-mail

Teléfono de contacto

Firma y sello del comercio

Condiciones de garantía al dorso

MiLECTRIC

C/Baza 349, naves 4-6

Polígono Juncaril

18220 ALBOLOTE (Granada)

e-mail: [e-mail]

El aparato objeto de este certificado está garantizado contra cualquier defecto de fabricación que se aprecia en el plazo de dos años a partir de la fechad e compra. La garantía se limita a la reparación o sustitución de las piezas que aparezcan como defectuosas en el citado plazo.

Para tener derecho a la garantía es indispensable que este certificado sea cumplimentado y enviado la parte inferior del misma en el momento de la compra. La parte superior debería permanecer junto con la factura de compra en poder del usuario para ser presentados al requerir cualquier servicio.

No ofrecemos garantía a aparatos que hayan sufrido uso incorrecto por la parte de usuario (errores de manejo, transporte, suciedad, conexión inadecuada, etc.) y en general para que aquellas averías que no provengan directamente de un defecto de fabricación. Tampoco ofrecemos garantía a aquellos aparatos que hayan sido manipulados por personas ajenas a nuestro Servicio Técnico.

La garantía no cubre las piezas agotadas por el desgaste natural en consecuencia del uso.

Para mas información y atención al cliente, visite: https://www.milectric.com/asistencia-tecnica/

SERVICIO TÉCNICO OFICIAL Si tiene alguna pregunta sobre éste dispositivo, contáctenos:

958 087 169 [e-mail] www.milelectric.com

MiLECTRIC

MiLECTRIC
