Tipo de producto	Proyector de video
Marca	Sony
Modelo	KV-32FX68E
Tecnología de visualización	CRT (Trinitron)
Resolución	480i (Definición estándar)
Relación de aspecto	4:3
Tamaño de pantalla (Diagonal)	32 pulgadas
Entradas	Compuesto, S-Video, Componente (YPbPr), SCART
Audio	Altavoces estéreo incorporados, 2 x 10 W
Control remoto	Incluido (RM-887)
Consumo de energía	180 W (típico)
Fuente de alimentación	CA 110-240 V, 50/60 Hz
Dimensiones (An x Al x Pr)	700 x 500 x 600 mm
Peso	35 kg
Características	Temporizador de apagado, apagado automático, corrección de distorsión trapezoidal (manual)
Vida útil de la lámpara	N/A (tubos CRT, larga vida útil)
Limpieza	Limpie el exterior con un paño suave y seco; no use líquidos
Seguridad	No bloquee las ranuras de ventilación; evite sobretensiones
Piezas de repuesto	Disponible a través de los centros de servicio de Sony (por ejemplo, control remoto, cables)
Reparabilidad	Las reparaciones deben ser realizadas por un técnico calificado

Preguntas frecuentes - KV-32FX68E SONY

¿Cómo conecto dispositivos externos al KV-32FX68E?

Utilice las entradas compuesto, S-Video o componente en el panel trasero. Para el audio, conecte los cables RCA correspondientes. Asegúrese de que el proyector esté configurado en la fuente de entrada correcta.

¿Qué debo hacer si la imagen aparece borrosa?

Ajuste el anillo de enfoque en la lente. También verifique la resolución de la señal de entrada y asegúrese de que la fuente esté configurada en un formato de definición estándar (480i).

¿Cómo puedo limpiar la lente?

Use un paño de microfibra suave y seco. Limpie suavemente la lente con movimientos circulares. No use limpiadores líquidos ni materiales abrasivos.

¿Por qué se apaga el proyector automáticamente?

Esto puede deberse a que el temporizador de apagado está activado o a que el proyector se sobrecalienta. Verifique la configuración del temporizador y asegúrese de que las ranuras de ventilación no estén bloqueadas.

¿Puedo usar este proyector en una habitación iluminada?

Si bien se puede usar, la imagen será mejor en una habitación oscura o con poca luz debido a su tecnología CRT de definición estándar.

¿Cómo reemplazo las pilas del control remoto?

Abra el compartimento de las pilas en la parte posterior del control remoto, retire las pilas viejas e inserte dos pilas AA nuevas, respetando la polaridad.

¿Cuál es la distancia de visualización recomendada?

Para una pantalla de 32 pulgadas, se recomienda una distancia de aproximadamente 2 a 3 metros (6.5 a 10 pies) para una visualización cómoda.

¿El KV-32FX68E es compatible con señales HD?

No, este modelo solo acepta señales de definición estándar (480i). No puede mostrar contenido HD de forma nativa.

¿Cómo ajusto la configuración de imagen?

Use el control remoto para acceder al menú en pantalla. Navegue a la configuración de 'Imagen' para ajustar brillo, contraste, color y nitidez.

¿Dónde puedo encontrar un control remoto de repuesto?

Comuníquese con el servicio de atención al cliente de Sony o con distribuidores autorizados. El número de modelo del control remoto es RM-887. Los controles remotos universales también pueden funcionar.

MANUAL DE USUARIO KV-32FX68E SONY

Manual de Instrucciones

Gracias por elegir este televisor en color Sony de Pantalla Plana FD Trinitron.

Antes de utilizar el televisor, lea este manual atentamente y consérvelo para futuras referencias.

Símbolos utilizados en este manual:

- Información importante.

- Información sobre la función.

•1,2... Secuencia de las instrucciones a seguir.

- Los botones sombreados del mando a distancia, muestran los botones que ha de pulsar para ejecutar las diferentes instrucciones.

- Información sobre el resultado de las instrucciones.

Índice

Introducción....3

Normas de seguridad....4

Descripción general

Descripción general de los botones del mando a distancia 5

Descripción general de los botones del televisor 6

Instalación

Instalación de las pilas en el mando a distancia....6

Conexión de la antena y del vídeo ....6

Primera puesta en marcha

Encendido y Sintonización automática del TV 7

Sistema de menús en pantalla

Introducción y manejo del sistema de menús....9

Guía de menús:

Ajuste de la Imagen ....9

Ajuste del Sonido 10

Desconexión automática 11

Idioma/País 11

Sintonía automática 11

Ordenación de programas 12

Etiquetado de programas 12

Etiquetado de AV 12

Sintonía manual 13

Autoformato 14

Reducción de ruido 15

Salida AV3 15

Altavoces TV 15

Centrado RGB 16

Rotación imagen 16

Teletexto 17

Información complementaria

Conexión de equipos opcionales ....18

Manejo de los equipos opcionales....18

Configuración del mando a distancia para un DVD o un vídeo....20

Especificaciones 21

Solución de problemas 22

Normas de Seguridad

Este aparato sólo debe utilizarse con fuentes de alimentación de 220-240 V CA. No enchufe demasiados aparatos en el mismo enchufe ya que podría causar descargas eléctricas o incendio.	Por razones medioambientales y de seguridad, se recomienda no dejar el aparato en modo de desconexión temporal cuando no se utilice.Apáguelo pulsando el interruptor principal y desenchufándolo cuando vaya a estar ausente.	Nunca introduzca objetos ni derrame ningún tipo de líquido dentro del aparato ya que podría provocar descargas eléctricas o incendio. En caso de que algún objeto o líquido caiga dentro del aparato, no utilice el televisor. Avise de inmediato al servicio técnico.
No abra la tapa posterior del aparato. En caso necesario, acuda al servicio técnico.	Para su propia seguridad, durante una tormenta, no toque ninguna parte del aparato; especialmente el cable de alimentación y el de la antena.	Para evitar riesgo de incendio o descargas eléctricas, no exponga el aparato a la lluvia ni a la humedad.
No obstruya ni cubra las ranuras de ventilación del aparato. Para que haya una ventilación correcta, deje un espacio de al menos 10 cm alrededor del aparato.	Nunca instale el aparato en lugares excesivamente calientes, húmedos o polvorientos. No instale el aparato en lugares donde pueda sufrir vibraciones mecánicas.	Para evitar riesgo de incendio, mantenga lejos del aparato los objetos inflamables, velas, y todo aquello que pudiera causar incendio.
Limpie la pantalla y el mueble del televisor con un paño suave y ligeramente humedecido. No utilice estropajos, limpiadores abrasivos, alcalinos, ningún tipo de disolvente, como alcohol o bencina ni sprays antiestáticos. Como medida de seguridad, desenchufe el televisor antes de limpiarlo.	Desenchufe el aparato tirando directamente de la clavija. Nunca tire del cable.	No coloque objetos pesados sobre el cable de alimentación ya que podría dañarlo. Le recomendamos que enrolle la parte sobrante del cable de alimentación en el enrollacables situado en la parte posterior del aparato.
Coloque el aparato sobre un estante o mueble lo suficientemente fuerte, grande y estable para sostenerlo. No permita que los niños salten sobre él. No lo coloque de lado o boca arriba.	Si ha de mover el aparato, desenchúfelo antes de hacerlo. Al transportarlo, tenga cuidado con las superficies desiguales, escalones, etc. Si se le cae el aparato o sufre algún golpe, avise inmediatamente al servicio técnico.	No cubra las ranuras de ventilación con ningún objeto como cortinas, periódicos, etc.

Descripción general de los botones del mando a distancia

① Apagar temporalmente el televisor: Pulse este botón para apagar temporalmente el televisor (el indicador de modo de espera se iluminará). Vuelva a pulsarlo para encender el televisor desde el modo de desconexión temporal (standby). Para ahorrar energía, se recomienda apagar por completo el televisor cuando no lo utilice. Si durante 15 minutos no hay señal de televisión ni se pulsa ningún botón, el televisor pasará automáticamente al modo de desconexión temporal (standby).

② Selección de la fuente de entrada: Pulse este botón repetidamente hasta que el símbolo de la fuente de entrada deseada aparezca en la pantalla.

③ Selección de canales: Si el Selector de Equipo está en posición TV o VCR (vídeo), pulse estos botones para seleccionar canales. Para números de programa de dos dígitos, pulse el segundo dígito en un tiempo inferior a 2,5 segundos.

4 a) Si el Selector de Equipo está en posición TV: Pulse este botón para volver a ver el último canal seleccionado (el canal anterior debe haber sido visionado previamente durante al menos 5 segundos).

b) Si el Selector de Equipo está en posición VCR: Si está utilizando un vídeo Sony, para números de programa con dos dígitos como p.ej.23, pulse primero -/-- y a continuación los botones 2 y 3.

⑤ Este botón sólo funciona en modo de teletexto.

⑥ Selección del formato de la imagen: Pulse este botón repetidamente para cambiar el formato de la imagen. Para más detalles, consulte el capítulo “Autoformato” en la página 14.

⑦ Selección de Teletexto: Pulse este botón para visualizar el teletexto.

⑧ a) Si el Selector de Equipo está en posición TV:

- Cuando MENU está activado, utilice estos botones para desplazarse a través del sistema de menús. Para más detalles, consulte el capítulo “Introducción y manejo del sistema de menús” en la página 9.

- Cuando MENU no está activado, pulse OK para ver el listado general de los canales sintonizados. Seleccione el canal (emisora de televisión) pulsando o a continuación, vuelva a pulsar OK para ver el canal seleccionado.

b) Si el Selector de Equipo está en posición VCR (vídeo) o DVD:

Utilice estos botones para controlar las principales funciones del vídeo o el DVD.

9 Botón de grabación: Si el Selector de Equipo está en posición VCR, pulse este botón para grabar programas.

10 Selector de Equipo: Con este mando a distancia, puede controlar no solo el televisor sino también las principales funciones de su DVD o Vídeo. Encienda el equipo que desea controlar y, a continuación, pulse este botón repetidamente para seleccionar DVD, TV o VCR (para el vídeo). Se iluminará momentáneamente una luz verde en la posición seleccionada.

1 Selección de canales: Pulse este botón para seleccionar el canal (emisora de televisión) siguiente o anterior.

⑫ Eliminación del sonido: Pulse este botón para eliminar el sonido. Vuelva a pulsarlo para recuperarlo.

13 Ajuste del volumen: Pulse este botón para ajustar el volumen del televisor.

14 Activación del sistema de menús: Pulse este botón para ver el menú en pantalla. Vuelva a pulsarlo para desactivarlo y ver la pantalla normal de televisión.

⑮ Selección del modo TV: Pulse este botón para desactivar el teletexto o la entrada de vídeo.

16 Selección de efecto de sonido: Pulse este botón repetidamente para cambiar el efecto de sonido.

⑰ Selección del modo de imagen: Pulse este botón repetidamente para cambiar el modo de imagen.

18 Mostrar información en pantalla: Pulse este botón para mostrar todas las indicaciones en pantalla. Vuelva a pulsarlo para cancelar.

19 Encendido/Apagado del vídeo o el DVD: Pulse este botón para encender o apagar el vídeo o el DVD.

Además de las funciones de televisión, todos los botones con color se utilizan también para las operaciones de teletexto. Para más información, consulte el capítulo sobre "Teletexto" de este manual de instrucciones.

Descripción general de los botones del televisor

Instalación de las pilas en el mando a distancia

Asegúrese de colocar las pilas suministradas con las polaridades en la posición correcta. Sea respetuoso con el medio ambiente y deposite las pilas usadas en el contenedor específico para ello.

Conexión de la antena y del vídeo

Los cables de conexión no se suministran.

La conexión a través del Euroconector es opcional.

Para más detalles sobre la conexión del vídeo, consulte el capítulo "Conexión de equipos opcionales" de este manual de instrucciones.

Encendido y sintonización automática del TV

La primera vez que encienda el televisor, aparecerá en la pantalla una secuencia de menús a través de los cuales podrá: 1) seleccionar el idioma de los menús, 2) seleccionar el país donde desea utilizar el aparato, 3) ajustar la inclinación de la imagen, 4) buscar y almacenar automáticamente todos los canales disponibles (emisoras de televisión) y 5) cambiar el orden en que los canales (emisoras de televisión) aparecen en pantalla. No obstante, si más adelante necesita modificar alguno de estos ajustes, puede hacerlo seleccionando la opción apropiada en 📄 (menú de Configuración) o pulsando el botón ▶▶ de reinicialización del televisor.

1 Conecte el enchufe del televisor a la toma de corriente (220-240V CA, 50Hz). Cuando se conecta el televisor por primera vez, éste se enciende automáticamente. De no ser así, pulse el interruptor de encendido/apagado de la parte frontal del televisor para encenderlo. La primera vez que encienda el televisor, aparecerá automáticamente en la pantalla el menú Language (Idioma).

2 Pulse el botón o del mando a distancia para seleccionar el idioma y, a continuación, pulse el botón OK para confirmar la selección. A partir de ahora, todos los menús aparecerán en el idioma seleccionado.

3 En la pantalla aparecerá automáticamente el menú País. Pulse el botón ♦ o ♦ para seleccionar el país donde desea utilizar el televisor y, a continuación, pulse el botón OK para confirmar la selección.

- Si en la lista no aparece el país donde va a utilizar el televisor, seleccione "-" en lugar de un país.

4 Debido al magnetismo terrestre, es posible que la imagen aparezca inclinada. El menú Rotación Imagen le permite reajustar la imagen en caso necesario.

a) Si no es necesario, pulse o para seleccionar No Ajustar y pulse OK.

b) Si es necesario, pulse ▼ para seleccionar Ajustar ahora y pulse OK. A continuación, pulse ▼ para corregir la inclinación de la imagen ajustándola entre -5 y +5. Finalmente pulse OK para memorizarlo.

5 El menú de Sintonía Automática aparece en la pantalla. Pulse el botón OK para seleccionar Sí.

6 El televisor empieza a sintonizar y memorizar automáticamente todos los canales (emisoras de televisión) disponibles.

Este proceso puede durar unos minutos. Tenga paciencia y no pulse ningún botón mientras dure el proceso de sintonización o de lo contrario, el proceso no se completaría.

En algunos países es la emisora de televisión la que instala automáticamente todos los canales (sistema ACI). En este caso, la propia emisora envía un menú en el cual ha de seleccionar su ciudad pulsando el botón ♦ o ♠ y OK para memorizar los canales.

Si el televisor no ha encontrado ningún canal (emisora de televisión) tras efectuar la sintonización automática, en la pantalla aparecerá un mensaje pidiéndole que conecte la antena. Por favor conéctela tal y como se indica en la pág. 6 de este manual y pulse OK. El proceso de sintonización automática se reanudará de nuevo.

7 Una vez que el televisor ha sintonizado y memorizado todos los canales (emisoras de televisión), en pantalla aparece automáticamente el menú Ordenación de Programas para que pueda cambiar el orden en que los canales aparecen en la pantalla.

a) Si no desea cambiar el orden de los canales, vaya al paso 8.

b) Si desea cambiar el orden de los canales:

MENU

1 Pulse el botón ♦ o ♠ para seleccionar el número de programa con el canal (emisora de televisión) que desea cambiar de posición y, a continuación, pulse.

2 Pulse o para seleccionar el nuevo número de programa en el que desea memorizar el canal (emisora de televisión) seleccionado y, a continuación, pulse.

3 Repita los pasos b)1 y b)2 si desea reordenar otros canales de televisión.

8 Pulse el botón MENU para volver a la pantalla normal de televisión.

El televisor está listo para funcionar.

Introducción y manejo del sistema de menús

Este televisor utiliza un sistema de menús en pantalla para guiarle en las diferentes operaciones. Utilice los siguientes botones del mando a distancia para desplazarse a través de los menús:

MENU

MENÚ

1 Pulse el botón MENÚ para mostrar el primer nivel de menú en pantalla.

2 • Para resaltar el menú u opción deseados, pulse ♦ o ♦. - Para entrar en el menú u opción seleccionados, pulse →. - Para volver al menú u opción anterior, pulse ◀. - Para modificar los ajustes de la opción seleccionada, pulse ♣/ o ♠. - Para confirmar y memorizar su selección, pulse OK.

3 Pulse el botón MENÚ para volver a la pantalla normal de televisión.

Guía de menús

Nivel 1 Nivel 2 Nivel 3 / Función

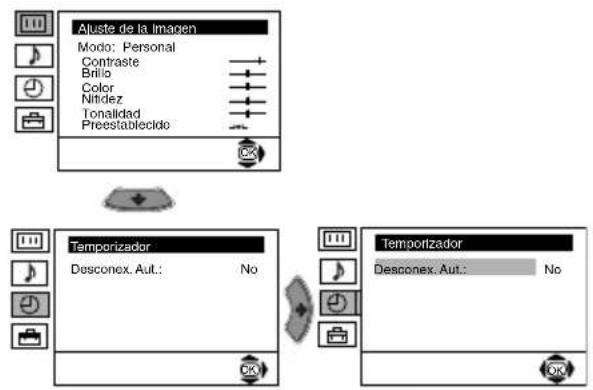

AJUSTE DE LA IMAGEN

El menú de "Ajuste de la Imagen" le permite modificar los ajustes de la imagen.

Para ello: tras seleccionar la opción que desea modificar, pulse A continuación, pulse repetidamente /o para

modificar el ajuste y finalmente pulse OK para memorizarlo. Este menú también le permite modificar el modo de imagen según el tipo de programa que esté viendo:

- Directo (para programas en directo, DVD y receptores digitales).

Personal (para preferencias individuales).

◀ Películas (para películas).

• Brillo, Color y Nitidez sólo se pueden modificar si ha seleccionado el modo de imagen en "Personal".
• Tonalidad está sólo disponible para el sistema de color NTSC (p. ej. cintas de vídeo estadounidenses).
• Para restablecer los ajustes de imagen de fábrica, seleccione Preestablecido y pulse OK.

Nivel 1 Nivel 2 Nivel 3 / Función

DESCONEXION AUTOMATICA

La opción “Desconex. Aut.” dentro del menú “Temporizador”, le permite seleccionar un periodo de tiempo tras el cual el televisor entrará automáticamente en la modalidad de desconexión temporal (standby).

Para ello: tras seleccionar la opción, pulse A continuación pulse o para seleccionar el intervalo de tiempo (máximo 4 horas).

• Si desea ver el tiempo restante hasta la desconexión mientras ve la televisión, pulse el botón
• Un minuto antes de que el televisor entre en el modo de desconexión temporal, el tiempo restante aparecerá señalizado en la pantalla.

IDIOMA/PAIS

La opción “Idioma/País” dentro del menú “Configuración”, le permite seleccionar el idioma en que desea que aparezcan los menús en la pantalla. También le permite seleccionar el país donde desea utilizar el televisor.

- Para ello: tras seleccionar la opción, pulse→, a continuación, proceda tal y como se indica en el capítulo “Encendido y Sintonización automática del TV”, pasos 2 y 3 de la página 7.

SINTONIA AUTOMATICA

La opción “Sintonía Automática” dentro del menú “Configuración”, le permite que el televisor busque y almacene todos los canales (emisoras de televisión) disponibles.

- Para ello: tras seleccionar la opción, pulse ♦, a continuación, proceda tal y como se indica en el capítulo “Encendido y Sintonización automática del TV”, pasos 5 y 6 de la página 8.

Nivel 1 Nivel 2 Nivel 3 / Función

ORDENACION DE PROGRAMAS

La opción “Ordenación de Programas” dentro del menú “Configuración” le permite cambiar el orden en que los canales (emisoras de televisión) aparecen en el televisor.

Para ello, tras seleccionar la opción, pulse y a continuación, proceda tal y como se indica en el capítulo “Encendido y Sintonización automática del TV”, paso 7 b) de la página 8.

ETIQUETADO DE PROGRAMAS

La opción “Etiquetado de Programas” dentro del menú “Configuración” le permite asignar un nombre, de cinco caracteres como máximo, a un canal.

Para ello:

1. Tras seleccionar la opción, pulse y a continuación, pulse o para seleccionar el número de programa que desea etiquetar. 2. Pulse ♦. Con el primer elemento de la columna Nombre resaltado, pulse ▼ para seleccionar una letra, un número o “-” para un espacio en blanco y a continuación, pulse ▼ para confirmar ese carácter. Seleccione los otros cuatro caracteres de la misma forma. Finalmente pulse OK para memorizarlo.

ETIQUETADO DE AV

La opción “Etiquetado de AV” dentro del menú “Configuración” le permite asignar un nombre al equipo externo conectado a este televisor. Para ello:

1. Tras seleccionar la opción, pulse y a continuación, pulse o para seleccionar la fuente de entrada que desea etiquetar (AV1, AV2 y AV3 para los equipos opcionales conectados a los Euroconectores de la parte trasera del televisor y AV4 para los conectores frontales). A continuación, pulse 2. En la columna “Nombre” aparecerá automáticamente una etiqueta predeterminada:

a) Si desea usar una de las 6 etiquetas predeterminadas (CABLE, GAME (juego), CAM, DVD, VIDEO o SAT), pulse para seleccionar una de ellas y finalmente, pulse OK para memorizarla. b) Si desea crear su propia etiqueta, seleccione Editar y pulse ♦. A continuación, con el primer elemento resaltado, pulse para seleccionar una letra, un número o “-” para un espacio en blanco y pulse para confirmar ese carácter. Seleccione los otros cuatro caracteres de la misma forma y finalmente, pulse OK para memorizarlo.

SINTONÍA MANUAL

La opción “Sintonía Manual” dentro del menú “Configuración” le permite:

a) Sintonizar uno a uno y en el orden de programa que desee, los canales (emisoras de televisión) o el canal del vídeo. Para ello:

i. Tras seleccionar la opción de “Sintonía Manual”, pulse ➔. Con la opción Programa resaltada, pulse ➔, a continuación, pulse o para seleccionar el número de programa (posición) en el que desea sintonizar una emisora de televisión o el canal de vídeo (para el canal de vídeo recomendamos que seleccione el número de programa “0”). Pulse ♣.

ii. La siguiente opción sólo aparecerá dependiendo del país que haya seleccionado en el menú "Idioma/País".

Tras seleccionar la opción Sistema, pulse ♦. A continuación, pulse ♦ o ♦ para seleccionar el sistema de televisión (B/G para los países de Europa occidental o D/K para los de Europa oriental). Pulse ♦.

iii Tras seleccionar la opción Canal, pulse ♦ y, a continuación, pulse ♦ o ♠ para seleccionar el tipo de canal (“C” para canales terrestres o “S” para canales por cable). Pulse ♦ . A continuación, pulse los botones numéricos para introducir directamente el número del canal de la emisora de televisión o el de la señal del canal de vídeo. Si no sabe el número del canal, pulse ♦ o ♠ para buscarlo. Cuando encuentre el canal que desea memorizar pulse OK dos veces.

Repita todos estos pasos para sintonizar y memorizar más canales.

b) Asignar un nombre, de cinco caracteres como máximo, a un canal.

Para ello: resaltando la opción Programa, pulse PROG + o – hasta que aparezca el número de programa que desea etiquetar. Cuando éste aparezca en la pantalla, seleccione la opción Nombre y, a continuación, pulse ♦ . Pulse ♦ o ♦ para seleccionar una letra, un número o “-” para un espacio en blanco y pulse ➔ para confirmar ese carácter. Seleccione los otros cuatro caracteres de la misma forma. Cuando haya seleccionado todos los caracteres, pulse OK dos veces para memorizarlo.

c) Aún cuando la sintonización fina automática (AFT) está siempre activada, también puede ajustarla de forma manual para obtener una mejor recepción de la imagen en caso de que ésta aparezca distorsionada.

Para ello: mientras esté viendo el canal (emisora de televisión) en el que desee realizar la sintonización fina, seleccione la opción AFT y, a continuación, pulse ➔. Pulse ➔ or ➔ para ajustar manualmente la sintonización del canal entre -15 y +15. Finalmente, pulse OK dos veces para memorizarlo.

d) Omitir los números de programa que no desec para saltárselos al seleccionarlos con los botones PROG +/-.

Para ello: resaltando la opción Programa, pulse PROG + o – hasta que aparezca el número de programa que desea omitir. Cuando éste aparezca en la pantalla, seleccione la opción Omitir y, a continuación, pulse ➤ . Pulse ♦ o ♠ para seleccionar Sí y finalmente, pulse OK dos veces para memorizarlo.

Si más adelante desea anular esta función, seleccione de nuevo “No” en lugar de “Sí”.

e) Ver y grabar correctamente un canal codificado cuando utilice un descodificador conectado al Euroconector 3/93 o a través de un vídeo conectado a dicho Euroconector.

La siguiente opción sólo aparecerá dependiendo del país que haya seleccionado en el menú "Idioma/País".

Para ello: seleccione la opción Descodificador y pulse ➤. A continuación, pulse ♦ o ♠ para seleccionar Sí. Finalmente, pulse OK dos veces para memorizarlo.

Si más adelante desea anular esta función, seleccione de nuevo “No” en lugar de “Sí”.

AUTOFORMATO

La opción “Autoformato” dentro del menú “Configuración Detallada” permite que el televisor cambie automáticamente el tipo de formato de la imagen.

Para ello: tras seleccionar la opción, pulse →. A continuación, pulse → o → para seleccionar Sí (si desea que el televisor cambie automáticamente el formato de la imagen según la señal emisora) o seleccione No (si desea mantener el formato de la imagen según su preferencia). Finalmente pulse OK para memorizarlo.

Tanto si ha seleccionado “Sí” como si ha seleccionado “No” en la opción “Autoformato”, siempre podrá modificar el tipo de formato de la imagen pulsando repetidamente el botón del mando a distancia. Podrá elegir entre los siguientes formatos:

Optimizada: Imitación del efecto de pantalla horizontal para emisiones 4:3.

4:3: Tamaño de imagen convencional. Visualización de imagen completa.

14:9: Tipo de imagen comprendida entre los formatos 4:3 y 16:9.

Zoom: Formato de pantalla horizontal para películas de vídeo en cinemascope.

Horizontal: Para emisiones 16:9. Visualización de imagen completa.

En los formatos “Optimizada”, “Zoom” y “14:9”, la pantalla aparece recortada tanto en el área superior como inferior.

Pulse de para ajustar la posición de la imagen en la pantalla (p. ej. para leer subtítulos).

REDUCCIÓN DE RUIDO

La opción “Reducción de Ruido” dentro del menú “Configuración Detallada”, le permite reducir automáticamente el ruido de la imagen en caso de señales débiles de TV.

Para ello: tras seleccionar la opción, pulse. A continuación pulse ♦ o ♠ para seleccionar Auto y finalmente, pulse OK para memorizarlo.

Si más adelante desea anular esta función, seleccione de nuevo "No" en lugar de "Auto".

SALIDA AV3

La opción “Salida AV3” dentro del menú “Configuración Detallada” le permite seleccionar la fuente de salida del Euroconector 3/→3 para así poder grabar desde este Euroconector cualquier señal procedente del televisor o de otro equipo externo conectado a los Euroconectores 1/→1 o 2/→2 o a los conectores frontales 4 o 4 y 4.

Si su vídeo dispone de Smartlink, este proceso no es necesario.

Para ello: tras seleccionar la opción, pulse ➤. A continuación, pulse o para seleccionar la señal de salida deseada: TV, AV1, AV2, AV4, YC4 o AUTO.

Si selecciona "AUTO", la señal de salida siempre será la misma que la que aparece en la pantalla del TV.

Si ha conectado un descodificador al Euroconector 3/→3 o a un vídeo conectado a este Euroconector, recuerde volver a seleccionar la “Salida AV3” en “AUTO” o “TV” para su correcta descodificación.

ALTAVOCES TV

La opción “Altavoces TV” dentro del menú “Configuración Detallada”, le permite anular el sonido de los altavoces del televisor para escucharlo solamente a través de un amplificador externo conectado a los terminales de salida de audio posterior del televisor.

Para ello: tras seleccionar la opción, pulse. A continuación pulse o para seleccionar No y finalmente, pulse OK para memorizarlo.

Si más adelante desea anular esta función, seleccione de nuevo "Sí" en lugar de "No".

CENTRADO RGB

Al conectar una fuente de señales RGB, como una “PlayStation”, puede que sea necesario ajustar el centrado horizontal de la imagen. En este caso, puede ajustarla utilizando la opción de “Centrado RGB” dentro del menú “Configuración Detallada”.

Para ello: mientras esté viendo una señal de entrada RGB seleccione la opción “Centrado RGB”, y pulse ➔. A continuación pulse ➔ para ajustar el centrado de la imagen entre -10 y +10. Finalmente, pulse OK para memorizarlo.

ROTACION IMAGEN

Debido al magnetismo terrestre, es posible que la imagen aparezca inclinada. En este caso, puede reajustarla utilizando la opción "Rotación Imagen" dentro del menú "Configuración Detallada".

Para ello: tras seleccionar la opción, pulse. A continuación pulse para ajustar la inclinación de la imagen entre -5 y +5.

Teletexto

Teletexto es un servicio de información que transmiten la mayoría de las emisoras de televisión. La página de índice del servicio de teletexto (página 100 por lo general) proporciona información sobre cómo utilizar este servicio. Para operar dentro del teletexto, utilice los botones del mando a distancia tal y como se indica en esta página.

Asegúrese de utilizar un canal de televisión con una señal fuerte, pues de lo contrario, podrían producirse errores de teletexto.

Entrar en el servicio de Teletexto:

Tras seleccionar el canal (emisora de televisión) que transmita el servicio de teletexto que desee ver, pulse

Seleccionar una página de Teletexto:

Introduzca los tres dígitos del número de página que desee ver, utilizando los botones numéricos del mando a distancia.

• Si se equivoca, introduzca tres dígitos cualesquiera y, a continuación, vuelva a introducir el número de página correcto.
• Si el contador de páginas no se detiene, es porque la página requerida no está disponible. En ese caso, introduzca otro número de página.

Seleccionar la página siguiente o anterior:

Pulse PROG + ( ) PROG - ().

Superponer teletexto con la imagen de televisión:

Mientras esté viendo teletexto, pulse ☐. Púlselo de nuevo para salir del modo de teletexto.

Retener una página:

Pulse 📋/÷. Púlselo de nuevo para cancelar la retención.

Visualizar una información oculta (p. ej.: soluciones de adivinanzas):

Pulse Ⓗ/☐. Púlselo de nuevo para volver a ocultar la información.

Para seleccionar una subpágina:

Puede ser que una página de teletexto esté compuesta de varias subpáginas. En este caso, el número de página que aparece en la parte superior izquierda, cambiará de blanco a verde y, una o más flechas aparecerán al lado del número de página. Pulse repetidamente los botones ◆ o ➔ del mando a distancia para ver la subpágina deseada.

Salir del servicio de teletexto:

Pulse □.

Fastext

El servicio Fastext permite acceder a las páginas de teletexto mediante la pulsación de un solo botón. Estando dentro del servicio de teletexto y en caso de que se emitan señales de Fastext, en la parte inferior de la pantalla aparece un menú de códigos de color que le permite acceder directamente a una página. Para ello, pulse el botón de color correspondiente (rojo, verde, amarillo o azul) del mando a distancia.

Conexión de equipos opcionales

Es posible conectar al televisor una amplia gama de equipos opcionales tal y como se muestra a continuación. (Los cables de conexión no se suministran).

• Al conectar los auriculares, los altavoces del televisor se desconectarán automáticamente.
• Para evitar distorsiones de imagen, no conecte equipos a los conectores A y B simultáneamente.
• No conecte ningún descodificador al Euroconector F.

Manejo de los equipos opcionales

1 Conecte el equipo opcional al conector adecuado del televisor tal y como se indica en la página anterior. 2 Encienda el equipo conectado. 3 Para ver la imagen del equipo conectado, pulse repetidamente el botón hasta que aparezca en la pantalla el símbolo correcto de entrada.

Símbolo Señales de entrada

1	Señal de entrada de audio/vídeo mediante el Euroconector E
1	Señal de entrada RGB mediante el Euroconector E. Este símbolo sólo aparece si ha conectado una entrada RGB.
2	Señal de entrada de audio / vídeo mediante el Euroconector F.
2	Señal de entrada RGB mediante el Euroconector F. Este símbolo sólo aparece si ha conectado una entrada RGB.
3	Señal de entrada de audio/vídeo mediante el Euroconector G.
3	Señal de entrada S Vídeo mediante el Euroconector G. Este símbolo sólo aparece si ha conectado una entrada S Vídeo.
4	Señal de entrada de vídeo a través del conector RCA B y señal de entrada de audio a través de C.
4	Señal de entrada S Vídeo mediante el conector de S Vídeo A y señal de entrada de audio mediante C. Este símbolo sólo aparece si ha conectado una entrada S vídeo.

4 Para recuperar la imagen normal de televisión, pulse el botón □ del mando a distancia.

Conexión de un vídeo:

Para conectar un vídeo, consulte el capítulo “Conexión de la antena y del vídeo”. Le aconsejamos que conecte el vídeo utilizando un cable de Euroconector. Si no utiliza este cable, tendrá que sintonizar manualmente el canal de la señal de vídeo mediante el menú de “Sintonía Manual” (para ello, consulte el apartado a) de la página 13). Consulte también el manual de instrucciones de su vídeo para ver cómo conseguir el canal de la señal de vídeo.

Conexión de un vídeo que disponga de Smartlink:

Smartlink es un enlace entre el televisor y un equipo de vídeo que permite una transferencia directa de ciertas informaciones. Si precisa más información sobre Smartlink, consulte el manual de instrucciones de su equipo de vídeo.

Si utiliza un vídeo que disponga de Smartlink, utilice un cable de Euroconector y conéctelo al Euroconector 3/→3 C.

Si tiene conectado un descodificador al Euroconector 3/→3 o a un vídeo conectado a dicho euroconector:

Seleccione la opción de “Sintonía Manual” dentro del menú “Configuración” y tras seleccionar la opción “Descodificador**”, seleccione “Sí” (utilizando ◆ o ➞) para cada canal codificado.

**Esta opción sólo aparecerá dependiendo del país que haya seleccionado en el menú “Idioma/País”.

Conexión de un equipo de audio externo:

Si desea disfrutar del sonido del televisor a través de los altavoces de su equipo de música, conecte el equipo a la salida de audio D y, a través del sistema de menús, seleccione “Configuración”. A continuación, entre en la opción “Configuración Detallada” y seleccione “No” en “Altavoces TV”.

El volumen de los altavoces externos puede ser modificado a través de los botones de ajuste del volumen del mando a distancia del televisor. También puede modificar el nivel de agudos y graves a través del menú “Ajuste del Sonido”.

También puede disfrutar del efecto de sonido "Dolby Virtual" a través de su equipo de música:

Para ello, coloque los altavoces de su equipo de música a ambos lados del televisor manteniendo unos 50 cm de distancia aproximadamente entre el televisor y cada altavoz. Una vez colocados los altavoces, mediante el sistema de menús, seleccione el menú “Ajuste del Sonido” y a continuación, en la opción “Efecto” seleccione “Dolby Virtual”.

Posición óptima para el usuario

Conexión de equipos Mono

Conecte el cable de audio al conector L/G/S/I situado en la parte delantera del TV y seleccione la señal de entrada 4 o 4, siguiendo las instrucciones arriba indicadas. Después, siguiendo las instrucciones del capítulo “Ajuste del Sonido”, seleccione “Sonido Dual” en la posición “A”.

Configuración del mando a distancia para un DVD o un vídeo

Este mando a distancia está preparado para controlar no sólo las funciones de este televisor Sony, sino también las funciones básicas de su DVD Sony y de la mayoría de vídeos Sony sin la necesidad de configurar el mando a distancia. Para controlar otras marcas de DVD y vídeos, así como algunos vídeos Sony, tendrá que configurar este mando a distancia antes de utilizarlo por primera vez. Para ello, realice los siguientes pasos:

• Antes de empezar, busque el código de tres dígitos según la marca de su DVD o Vídeo (ver la tabla de abajo). En las marcas en que aparece más de un código, introduzca el primero de ellos.
• Sony se esforzará en actualizar los códigos según los cambios del mercado. Encontrará la tabla de códigos actualizada en la bolsa que contiene el mando a distancia.

1 Pulse repetidamente el botón de Selector de Equipo del mando a distancia hasta que la luz verde aparezca en la posición deseada, DVD o VCR (para el vídeo).

Si el Selector de Equipo está en posición TV, no podrá memorizar ningún código.

2 Mientras el indicador de color verde esté iluminado en la posición deseada, pulse el botón de color amarillo del mando a distancia durante aproximadamente unos 6 segundos, hasta que el indicador de color verde empiece a parpadear. 3 Mientras el indicador de color verde esté parpadeando, introduzca mediante los botones numéricos del mando a distancia el código de tres dígitos de acuerdo con el equipo que va a utilizar.

Si el código que ha introducido existe, se iluminarán los tres indicadores de color verde momentáneamente. En caso contrario, repita los pasos anteriores.

4 Encienda el equipo que desea usar y compruebe que puede controlar las principales funciones con el mando a distancia del televisor.

• Si el equipo no funciona o algunas funciones fallan, repita todos los pasos anteriores, y cerciórese que introduce el código correcto o en caso que exista más de un código, pruebe con el siguiente y así sucesivamente hasta que encuentre el código correcto.
• Los códigos memorizados se perderán si el cambio de las pilas agotadas no se efectúa en menos de un minuto. En ese caso, vuelva a repetir todos los pasos anteriores. En la parte interior de la tapa de las pilas, hay una etiqueta donde puede escribir el código.
• No todas las marcas ni todos los modelos de una marca están contemplados.

Listado según marcas de Vídeo		Listado según marcas de DVD
Marca Código	Digo Marca Código
SONY (VHS)	301, 302, 303, 308, 309	SONY	001
SONY (BETA)	303, 307, 310	AIWA	021
SONY (DV)	304, 305, 306	DENON	018, 027, 020, 002
AIWA	325, 331, 351	GRUNDIG	009, 028, 023, 024, 016, 003
AKAI	326, 329, 330	HITACHI	025, 026, 015, 004
DAEWOO	342, 343	JVC	006, 017
GRUNDIG	358, 355, 360, 361, 320, 351	KENWOOD	008
HITACHI	327, 333, 334	LG	015, 014
JVC	314, 315, 322, 344, 352, 353, 354, 348, 349	LOEWE	009, 028, 023, 024, 016, 003
LG	332, 338	MATSUI	013, 016
LOEWE	358, 355, 360, 361, 320, 351	ONKYO	022
MATSUI	356, 357	PANASONIC	018, 027, 020, 002
ORION	328	PHILIPS	009, 028, 023, 024, 016, 003
PANASONIC	321, 323	PIONEER	004
PHILIPS	311, 312, 313, 316, 317, 318, 358, 359	SAMSUNG	011, 014
SAMSUNG	339, 340, 341, 345	SANYO	007
SANYO	335, 336	SHARP	019, 027
SHARP	324	THOMSON	012
THOMSON	319, 350	TOSHIBA	003
TOSHIBA	337	YAMAHA	018, 027, 020, 002

Especificaciones

El sistema de recepción de señales de este aparato cumple la normativa requerida por la ley española del Real Decreto 1160/89.

Sistema de TV:

Dependiendo del país que haya seleccionado:

B/G/H, D/K.

Sistema de color:

PAL, SECAM

NTSC 3.58, 4.43 (sólo entrada de vídeo)

Cobertura de canales:

VHF: E2-E12

UHF: E21-E69

CATV: S1-S20

HYPER: S21-S41

D/K: R1-R12, R21-R69

Tubo de imagen:

Pantalla Plana FD Trinitron WIDE:

28" (aprox. 71 cm. medida diagonalmente)

Terminales posteriores:

1/ Euroconector de 21 pins

(norma CENELEC)

entrada de

entrada RGB, salida de audio/vídeo de TV.

2/2 Euroconector de 21 pins

(norma CENELEC)

entrada de

entrada RGB, salida de audio/vídeo (monitor).

3/→S 3

Euroconector de 21 pins (norma CENELEC) incluidas entrada de audio / vídeo, entrada de vídeo S, salida de audio / vídeo seleccionable y conexión Smartlink.

Salidas de audio (izq./der.) – conectores RCA.

Terminales frontales:

4 entrada S vídeo - 4 pin DIN

-4 entrada de vídeo – conector RCA

- 4 entrada de audio – conectores RCA

Ω toma para auriculares

Salida de sonido:

2 x 20 W (potencia musical)

2 x 10 W (RMS)

Woofer:

30 W (potencia musical)

15 W (RMS)

Consumo de energía:

125 W

Consumo de energía en modo de desconexión temporal (standby):

0,3 W

Dimensiones (an x al x prf):

Aprox. 797 x 519 x 523 mm.

Peso: incluidas

Aprox. audio Kgdeo,

Accesorios suministrados:

1 mando a distancia RM-932.

2 Pilas de norma IEC. incluidas audio/vídeo,

Otras características:

- Imagen de 100 Hz.

- Teletexto, Fastext, TOPtext (250 páginas de memoria Teletexto).

- Desconexión automática.

- Smartlink (comunicación directa entre el televisor y un equipo de vídeo compatible. Para más información sobre Smartlink, consulte el manual de instrucciones de su equipo de vídeo).

- Detección automática del sistema de televisión.

- Dolby Virtual.

• BBE Digital

- Formato automático de la imagen.

- ACI (del inglés “Auto Channel Installation” = Instalación Automática de Canales).

Diseño y especificaciones sujetos a cambios sin previo aviso.

Solución de problemas

A continuación se ofrecen algunas soluciones sencillas para resolver problemas relacionados con la imagen y el sonido.

Problema Solución
Ausencia de imagen (la pantalla aparece oscura) y sin sonido.	Compruebe la conexión de la antena.Enchufe el televisor y pulse el botón 1 de la parte frontal del aparato.Si el indicador 1 del televisor está encendido, pulse el botón TV I/1 del mando a distancia.
La imagen es deficiente o inexistente pero la calidad de sonido es buena.	Mediante el sistema de menús, entre en el menú de “Ajuste de la Imagen” y seleccione “Preestablecido”para recuperar los ajustes de fábrica.
Ausencia de imagen o del menú de información del equipo opcional conectado al Euroconector de la parte posterior del televisor.	Asegúrese que ha encendido el equipo opcional y pulse varias veces el botón 2 del mando a distancia hasta que el símbolo de entrada correcto aparezca en la pantalla.
Buena calidad de imagen pero no hay sonido.	Pulse el botón 4+ del mando a distancia.Compruebe que la opción “Altavoces TV” dentro del menú “Configuración Detallada” esté seleccionada en la posición “Sí”.Compruebe que los auriculares están desconectados.
Los programas en color no se ven en color.	Mediante el sistema de menús, entre en el menú de “Ajuste de la Imagen” y seleccione “Preestablecido” para recuperar los ajustes de fábrica.
La imagen aparece distorsionada al cambiar de programa o al seleccionar el teletexto.	Apague el equipo conectado al Euroconector de 21pins de la parte posterior del televisor.
Caracteres erróneos en las páginas de teletexto.	Mediante el sistema de menús, seleccione la opción “Idioma/País” y seleccione el país en el cual está operando el televisor.
La imagen aparece inclinada.	Mediante el sistema de menús, seleccione la opción “Rotación Imagen” dentro del menú de “Configuración Detallada” y corrija la inclinación.
Imagen con ruido.	Mediante el sistema de menús, seleccione la opción “AFT” dentro del menú de “Sintonía Manual” y ajuste la sintonización manualmente para obtener una mejor recepción de la imagen.Mediante el sistema de menús, seleccione la opción “Reducción de Ruido” dentro del menú de “Configuración Detallada” y seleccione “Auto” para atenuar el ruido de imagen.
La imagen no se descodifica correctamente o es inestable al ver un canal codificado através de un descodificador conectado al Euroconector 3/3.	Mediante el sistema de menús, entre en el menú “Configuración”. A continuación, entre en la opción “Configuración detallada” y seleccione la “Salida AV3” en “TV”.Compruebe que el Descodificador no esté conectado en el Euroconector 2/3.
El mando a distancia no funciona.	Compruebe que el botón de Selector de Equipo del mando a distancia esté en la posición adecuada según el equipo que quiera controlar (DVD, TV o VCR para el vídeo).Si no puede controlar con el mando a distancia el DVD o el Vídeo, aunque el botón de Selector de Equipo esté en la posición correcta, vuelva a introducir el código necesario tal y como se explica en el capítulo “Configuración del mando a distancia para un DVD o un Vídeo” de este manual de instrucciones.Cambie las pilas.
El indicador de desconexión temporal (standby) 1 del televisor parpadea.	Póngase en contacto con el servicio técnico de Sony más cercano.

En caso de averías, haga que personal especializado examine el televisor.

No abra nunca el aparato.

Introducción

El televisor está listo para funcionar.

Uso de equipos opcionales

4 entrada de S-vídeo – DIN de 4 pinos

-4 entrada de vídeo - toma RCA

- 4 entrada de audio – tomas RCA

Ω toma para auriculares.

Salida de sonido:

Otras características:

- Imagen de 100 Hz.
