| Tipo de producto | Campana extractora |
| Marca | Samsung |
| Modelo | NK30R5000WG |
| Dimensiones (L x P x A) | 76,2 cm x 50 cm x 15 cm (estimación para una campana de 30 pulgadas) |
| Peso | Aproximadamente 15 kg |
| Alimentación | 120 V, 60 Hz, 15 A |
| Iluminación | 2 lámparas LED (no reemplazables por el usuario) |
| Velocidades del ventilador | 3 (Bajo, Medio, Alto) |
| Filtros | Filtro de grasa metálico lavable (lavavajillas); filtro de carbón opcional (NK-AR040FNB/AA) |
| Tipo de evacuación | Conducto redondo de 6" (15,2 cm) hacia el exterior o recirculación (kit requerido) |
| Controles | Botones pulsadores: Encendido/Apagado luz, Apagado ventilador, 3 velocidades |
| Mantenimiento | Limpiar el exterior con un paño suave y detergente neutro; lavar el filtro de grasa en el lavavajillas cada mes |
| Seguridad | Conexión a tierra obligatoria; cortar la alimentación antes del mantenimiento; uso de conductos metálicos recomendado |
| Piezas de repuesto y accesorios | Kit de recirculación (NK-AF020FNB/AA), filtro de carbón (NK-AR040FNB/AA), kit de extensión de conducto (NK-AE505PWS/AA o NK-AE505PWG/AA) |
| Garantía | 1 año piezas y mano de obra (Estados Unidos y Canadá) |
| Normas | Conforme ADA; uso residencial únicamente |
Preguntas frecuentes - NK30R5000WG SAMSUNG
Preguntas de los usuarios sobre NK30R5000WG SAMSUNG
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Campana extractora en formato PDF gratis! Encuentra tus instrucciones NK30R5000WG - SAMSUNG y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. NK30R5000WG de la marca SAMSUNG.
MANUAL DE USUARIO NK30R5000WG SAMSUNG
Guía de Instrucciones para Instalación
NK36R5000WG/AA, NK30R5000WG/AA
NK36R5000WS/AA, NK30R5000WS/AA
Table of Contents
Instrucciones Importantes de Seguridad 27
Requisitos de Instalación 30
Requisitos Eléctricos 30
Antes de su instalación 30
Métodos de Ventilación 30
Herramientas y Piezas 31
Dimensiones del producto 31
Instalación de la campana 32
Instrucciones de instalación 32
Montaje de soporte para ductos 32
Instalación en pared 33
Instalación de cubre ductos 33
Conexión eléctrica 34
Uso de la Campana 35
Descripción de la campana 35
Control 35
Mantenimiento 35
Accesorios 36
Campana extractora, cumplimiento con ADA 37
Garantía (USA) 38
Garantía (Canadá) 39
CAMPANA PURIFICADORA
Marca: SAMSUNG
Modelos: NK36R5000WG/AA, NK30R5000WG/AA, NK36R5000WS/AA, NK30R5000WS/AA
Contenido: 1 pza
Hecho en México
Importado por: SAMSUNG ELECTRONICS MÉXICO S.A DE C.V.
Dirección: Calle general mariano escobedo #476 piso 8.
Col. Anzures, Alcaldía Miguel Hidalgo.CP. 11590
Ciudad de México.
Instrucciones Importantes de Seguridad
APROBADO PARA APARATOS DE USO DOMÉSTICO
SÓLO PARA USO DOMÉSTICO
LEA Y GUARDE ESTAS INSTRUCCIONES
ANTES DE CONTINUAR, LEA LAS INSTRUCCIONES POR COMPLETO.
LA INSTALACIÓN DEBE CUMPLIR CON TODA LA NORMATIVA LOCAL.
IMPORTANTE: Guarde estas instrucciones para su uso por parte del inspector de electricidad local.
INSTALADOR: Entregue al propietario estas instrucciones con la unidad.
PROPIETARIO: Conserve estas instrucciones para futuras consultas.
Símbolos utilizados en este manual
ADVERTENCIA
Riesgos o prácticas inseguras que pueden resultar en serios daños personales o la muerte.
PRECAUCIÓN
Riesgos o prácticas inseguras que pueden resultar en choques eléctricos, daños personales o daño a la propiedad.
NOTA
Tips e instrucciones útiles.
Estos iconos de advertencia y símbolos están aquí para prevenir de daños a usted y los suyos. Favor de seguir las instrucciones al pie de la letra. Después de leer esta sección, guarde este documento en un lugar seguro para futuras referencias.
ADVERTENCIA
Desconecte el aparato de la corriente y bloquee el panel antes de llevar a cabo la conexión de este aparato.
Requisito: Circuito Auxiliar de R120 VAC, 60 Hz. 15 ó 20 A
Proposición 65 del estado de California (sólo US)
ADVERTENCIA
Este producto contiene químicos conocidos en el estado de California que causan cáncer y defectos de nacimiento u otros daños reproductivos.
ADVERTENCIA
PARA REDUCIR EL RIESGO DE INCENDIOS, CHOQUE ELÉCTRICO O LESIONES A PERSONAS, OBSERVE LO SIGUIENTE:
■ Use esta unidad sólo de la manera para la que fue diseñada por el fabricante. Si tiene preguntas, póngase en contacto con el fabricante.
■ Antes de dar servicio o limpiar la unidad, apague el suministro de energía en el panel de servicio y bloquee los medios de desconexión del servicio para evitar que se encienda accidentalmente el suministro de energía. Cuando el medio de desconexión del servicio no se pueda bloquear, sujete de manera segura un dispositivo de advertencia prominente, como podría ser una etiqueta, al panel de servicio.
■ La instalación y el cableado se debe llevar a cabo por una persona(s) calificada(s), de acuerdo con los códigos y estándares aplicables, incluida la construcción ignífuga.
Es necesaria una ventilación suficiente para la correcta combustión y expulsión de gases por la salida de humos (chimenea) del equipo de combustión de carburante para evitar el contratiro. Siga las directrices de fabricantes de equipos de calefacción y los estándares de seguridad como los publicados por la National Fire Protection Association (NFPA), American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) y las normativas locales.
■ Al efectuar orificios en una pared o techo, no dañe el cableado eléctrico y otras instalaciones ocultas.
■ Los conductos deben tener ventilación con salida al exterior.
PRECAUCIÓN
Para usarse sólo en ventilación común. No lo use para ventilar materiales y vapores peligrosos o explosivos.
PRECAUCIÓN
Para reducir el riesgo de incendio y para ventilar el aire adecuadamente, asegúrese de dirigir el conducto de ventilación hacia el exterior - no ventile el aire de salida a espacios dentro de paredes o techos, áticos, espacios angostos o garajes.
ADVERTENCIA
PARA REDUCIR EL RIESGO DE INCENDIO, SÓLO USE CONDUCTOS METÁLICOS.
ADVERTENCIA
PARA REDUCIR EL RIESGO DE INCENDIO PROVOCADO POR GRASA EN LA SUPERFICIE DE LA ESTUFA:
■ Nunca deje las unidades de superficie sin vigilancia cuando estén en ajustes altos. La cocción puede causar humo o reboses de grasa que pueden prender fuego. Caliente el aceite a fuego lento o medio.
Siempre ENCIENDA la campana cuando cocine con calor alto o cuando flamee alimentos (por ejemplo, crepes Suzette, cerezas Jubileo y flameado de carne de res con pimienta).
■ Limpie los ventiladores con frecuencia. No permita que la grasa se acumule en el ventilador o en el filtro.
■ Use un tamaño de sartén adecuado. Siempre use utensilios de cocción que sean los adecuados para el tamaño del elemento de la superficie.
Instrucciones Importantes de Seguridad
ADVERTENCIA
PARA REDUCIR EL RIESGO DE LESIONES A PERSONAS SI SE PRENDE FUEGO EN LA SUPERFICIE DE LA ESTUFA OCASIONADO POR GRASA, OBSERVE LO SIGUIENTE: ^a
■ EXTINGA LAS LLAMAS con una tapa que encaje bien, una bandeja para galletas o una bandeja metálica y luego apague el quemador. TENGA CUIDADO PARA EVITAR QUEMADURAS. Si las llamas no se extinguen de inmediato, EVACUE Y LLAME AL DEPARTMENTO DE BOMBEROS.
■ NUNCA TOME UNA CACEROLA QUE ESTÉ ARDIENDO - podría quemarse.
■ NO UTILICE AGUA, incluyendo paños para vajilla o toallas mojadas - podría ocurrir una explosión de vapor violenta.
■ SÓLO use un extinguidor si:
- Sabe a ciencia cierta que tiene un extinguidor de clase ABC y ya sabe cómo utilizarlo.
- El incendio es pequeño y se encuentra contenido en el lugar en donde se inició.
- Ha llamado al departamento de bomberos.
- Puede apagar el fuego con su espalda mirando hacia una salida.
^a Basado en “Consejos de seguridad para fuegos se cocina” publicado por NFPA.
ADVERTENCIA
Para reducir el riesgo de incendio o descarga eléctrica, no use este ventilador con ningún dispositivo de control de velocidad de estado sólido.
ADVERTENCIA
No deje a los niños cerca de este electrodoméstico. No deje a los niños jugar con este electrodoméstico.
Mantenga todos los materiales de empaque fuera del alcance de los niños. Disponga apropiadamente de los materiales de empaque después de que haya desempacado este electrodoméstico.
PRECAUCIÓN
Este aparato no está diseñado para ser utilizado por personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas, o con falta de experiencia y conocimientos, a menos que hayan recibido supervisión o instrucciones sobre el uso del aparato por parte de una persona responsable de su seguridad.
PRECAUCIÓN
Los niños deben ser supervisados para asegurarse de que no juegan con el aparato.
Requisitos Eléctricos
IMPORTANTE
Observe todos los códigos y reglamentos aplicables.
Es la responsabilidad del propietario:
Contactar un instalador eléctrico calificado.
Asegurarse de que la instalación eléctrica es adecuada y en conformidad con National Electrical Code, ANSI/NFPA 70 — última edición* o CSA Standards C22.1-94, Canadian Electrical Code, Parte 1 y C22.2 No.0-M91 — última edición** y toda la normativa y las ordenanzas locales.
Si la normativa lo permite y se utiliza un cable de toma a tierra independiente, se recomienda que un electricista calificado determine si la difracción de onda de tierra es la adecuada.
Una copia de las normas que se mencionaron anteriormente, se pueden obtener de:
■ Se necesita un circuito eléctrico de 120 voltios, 60 hertzios, CA solamente, de 15 amperios y protegido con fusibles.
■ Si la casa tiene cableado de aluminio, siga el procedimiento a continuación:
1. Conecte una sección de alambre de cobre sólido a los conductores flexibles.
2. Conecte el cableado de aluminio a la sección añadida de alambre de cobre usando conectores especiales y/o herramientas diseñadas y de la lista de UL para unir el cobre al aluminio.
- Siga el procedimiento recomendado por el fabricante del conector eléctrico. La conexión de cobre/aluminio deberá hacerse en conformidad con los códigos locales y las prácticas de cableado aceptadas por la industria.
■ Los tamaños de los cables y las conexiones deben cumplir de acuerdo con la clasificación del electrodoméstico, como se especifica en la placa de clasificación del modelo/de la serie. La placa del modelo/de la serie está ubicada detrás del filtro, en la pared posterior de la campana para cocina.
El tamaño de los cables debe cumplir con los requisitos del National Electrical Code (Código Nacional Eléctrico), ANSI/ NFPA 70 (última edición) o las normas de CSA C22. 1-94 Canadian Electrical Code (Código Canadiense de Electricidad), Parte 1 y C22.2 N° 0-M91 (última edición), y todos los códigos y ordenanzas locales.
Si se puede acceder a una conexión eléctrica, conecte la campana a una toma de corriente que cumpla con los códigos y reglamentos vigentes y asegúrese de que la toma de corriente esté en una posición en la que se pueda instalar la campana. Si no se puede acceder a una conexión eléctrica en el lugar de instalación (conexión directa a la red eléctrica) o la toma de corriente no está en una posición que permita la instalación, coloque un interruptor bipolar homologado en una posición accesible que proporcione una desconexión total en condiciones de categoría de sobretensión III, de acuerdo con las normas locales de cableado. Cuando el producto esté conectado mediante un enchufe a la toma de corriente, el enchufe debe permanecer visible después de la instalación del producto.
Antes de su instalación
- El sistema de ventilación debe terminar en el exterior.
- Para el escape de aire más eficiente, use una carrera recta o la menor cantidad de codos posible.
PRECAUCIÓN: Ventilar al exterior del edificio. - Al menos dos personas son necesarias para la instalación.
- Se proporciona material de accesorios para asegurar la cubierta a la mayoría de los tipos de paredes y techos. Consulte a un instalador calificado. Confirme que los accesorios se ajusten perfectamente a su gabinete / pared.
• No utilice conductos flexibles. - Las instalaciones para CLIMA FRÍO deben tener un amortiguador
de retroceso adicional instalado para minimizar el flujo de aire frío hacia atrás y una ruptura térmica no metálica para minimizar la conducción de temperaturas exteriores como parte de los conductos. El amortiguador debe estar en el lado de aire frío de la rotura térmica. La rotura debe estar lo más cerca posible de donde los conductos entran en la parte caliente de la casa
Métodos de Ventilación
Siga de cerca las instrucciones establecidas en este manual. Samsung no se responsabiliza por eventuales inconvenientes, daños o incendios causados por el incumplimiento de las instrucciones de este manual.
Versión aspirante
La campana está equipada con una transición redonda de 6 "(15.2 cm) para la descarga de humos al exterior.
Descarga Horizontal
Descarga Vertical Sin ducto de escape (recirculante)
A. Capuchón de pared
B. Ducto de escape
redondo de 6" (15.2 cm)
A. Capuchón de pared
B. Ducto de escape
redondo de 6" (15.2 cm)
A. Deflector
B. Ducto de escape
redondo de 6" (15.2 cm)
Preparación
No corte una viga o leño a menos que sea absolutamente necesario. Si se debe cortar una viga o leño, entonces se debe construir un marco que sirva como soporte.
Se proporcionan los materiales necesarios para asegurar la campana en la mayoría de los tipos de techo y pared. Sin embargo, un técnico calificado debe verificar los materiales de acuerdo con el tipo de pared o techo. Antes de hacer recortes, asegúrese de que haya un espacio adecuado dentro del techo o la pared para la ventilación de escape.
Versión sin ductos (recirculante)
En los casos en que no sea posible descargar vapores al exterior, coloque un filtro de carbón y el deflector en el soporte de la cubierta del ducto. Los humos y vapores se reciclan a través de la rejilla superior por medio de un conducto conectado a la transición y la transición se monta en el deflector.
NOTA
Solo para descarga horizontal: compre el kit de recirculación sin ductos.
Tamaño mínimo del ducto: Tubo redondo de 6".
PRECAUCIÓN
Para instalaciones de estufas y cocinas eléctricas / de inducción: monte la campana de modo que la parte inferior esté al menos a 24" (61 cm) por encima de la superficie de cocción.
Para instalaciones de estufas y cocinas a gas: monte la campana de modo que la parte inferior esté al menos a 27 “(68.6 cm) por encima de la superficie de cocción.
- Para ambos, no monte más de 36 “(91.4 cm) sobre la superficie de cocción.
■ Mida la altura de montaje desde la superficie del rango hasta la parte inferior de la campana.
ADVERTENCIA
Esta campana es para uso doméstico.
POR FAVOR LEA EL MANUAL DE INSTALACIÓN PARA LA
APLICACIÓN ESPECÍFICA DE LA CAMPANA. Revise la altura de su
techo y la altura máxima de la campana antes de seleccionarla.
Requisitos de Instalación
Herramientas y Piezas
Retirar las piezas del empaque
PRECAUCIÓN
Quite la caja cuidadosamente. Use guantes para protegerse de los bordes afilados.
ADVERTENCIA
Quite la película de protección que cubre el producto antes de ponerlo en funcionamiento.
Piezas suministradas
- Ensamblaje del escudete para campana con ventilador y lámparas LED previamente instalados
- Bolsa plástica con el siguiente contenido:
| Parte Cantidad Parte Cantidad | |||
 5x45 mm | 6 |  8x40 mm | 2 |
 5.4x75 mm | 4 |  10x60 mm | 4 |
 | 2 |  Soporte para ductos | 1 |
 | 2 |  Plantilla de instalación | 1 |
 Cubre Ductos | 2 |  Transición redonda 6" | 1 |
Cubre Ductos
Herramientas/Materiales requeridos
• Nivel
- Taladro con brocas de 1 ^1/4 " (3.2 cm), ^1/8 " (3.2 mm), y ^1/16 " (4,8 mm)
• Lápiz
- Pelacables o cuchillo de uso general
• Cinta de medir o regla
- Pinzas
- Pistola para galafateo y masilla para calafateo a prueba de agua
- Abrazaderas para ducto de ventilación
- Sierra de vaivén o sierra caladora
- Destornillador de hoja plana
• Tiijeras de hojalatero
• Destornillador Phillips y Torx 20
Piezas necesarias
- Cable de suministro eléctrico doméstico
- Pasacables de 12 " (12.7 mm) que esté en la lista de UL o aprobado por CSA
- 3 conectores para cables que estén en la lista de UL
• 1 cubierta para pared o techo - Sistema de ventilación metálico
Accesorios opcionales y partes consumibles
| MODELO | NK30R5000WSNK36R5000WS | NK30R5000WGNK36R5000WG |
| Kit de Extension | NK-AE505PWS/AA NK-AE505PWG/AA | |
| Kit Recirculante | NK-AF020FNB/AA | |
| Filtros de carbón | NK-AR040FNB/AA | |
*Ordene el kit deseado especificando el modelo de su campana.
Dimensiones del producto
* Versión recirculante
** Versión aspirante
Instrucciones de Instalación
Recomendamos que un técnico calificado instale la campana extractora. Es responsabilidad del instalador asegurarse de que la cubierta de la cocina cumpla con los espacios de instalación especificados para el producto.
- Se recomienda que el sistema de ventilación sea instalado antes de que se instale la campana para cocina.
- Antes de hacer recortes, asegúrese de que haya una distancia adecuada dentro del techo o la pared para la ventilación del escape.
- Verifique que todas las piezas de instalación se hayan eliminado de la caja de empaque.
ADVERTENCIA
Para reducir el riesgo de incendio, descarga eléctrica o lesiones personales, observe lo siguiente.
■ Desconecta la alimentación.
■ Determine qué método de ventilación utilizar: techo, pared o sin ventilación.
■ Seleccione una superficie plana para montar la campana. Coloque una cubierta sobre esa superficie.
■ Siempre tenga 2 o más personas para levantar o mover la campana extractora.
Montaje del soporte para ductos
- Determine y marque la línea central en la pared donde se instalará la campana. Desconecta la alimentación.
- Seleccione una altura de montaje de no menos de 24 “(61 cm) para una superficie de cocción eléctrica o 27” (68.6 cm cm) para una superficie de cocción a gas.
- Pegue la plantilla en su lugar, alineando la línea central de la plantilla y la parte inferior con la línea inferior de la campana y con la línea central marcada en la pared.
A. Línea central
B. Ubicación de sujetadores
C. Referencia de altura de montaje (línea inferior de la campana)
- Marque los centros de las ubicaciones para los sujetadores en la pared, empujando un lápiz a través de la plantilla.
IMPORTANTE: Todos los tornillos deben instalarse en los leños o sobre el marco de instalación. Si no hay madera para atornillar, es posible que se requieran soportes de instalación adicionales.
-
Retirar la plantilla.
-
Perfore orificios guía de 316 " (4.8 mm) en todos los lugares donde se instalarán tornillos en la madera.
- Instale los tornillos de montaje 2 - 5 x 45 mm. Deje un espacio de ¼" (6.4 mm) entre la pared y la parte posterior de la cabeza del tornillo para deslizar la campana en su lugar.
1/4'' (6.4 mm)
- Instale el soporte de cubre ductos a la parte superior del techo usando 2 tornillos de 5 x 45 mm.
A. Taquetes de 8 x 40 mm
B. Línea de centro
C. Soporte para ductos
D. Tomillos de 5 x 45 mm
Complete la preparación
- Determine y haga todos los cortes necesarios en la pared para el sistema de ventilación. Instale el sistema de ventilación antes de instalar la campana. Consulte la sección "Requisitos de ventilación".
- Determine la altura requerida para el cable de alimentación eléctrica del hogar y perfore un orificio de 1¼" (3.2 cm) en esta ubicación.
- Instale el cable de alimentación de la casa de acuerdo con el Código Eléctrico Nacional o los Estándares CSA y los códigos y ordenanzas locales. Debe haber suficientes conductos y cables de 1/2 "desde la caja de desconexión con fusible (o disyuntor) para realizar la conexión en la caja de terminales eléctrica de la campana.
- Use masilla para sellar todas las aberturas
NOTA
No vuelva a conectar la alimentación hasta que se complete la instalación.
Instalación en pared
ADVERTENCIA
SE NECESITAN DOS O MÁS PERSONAS PARA MOVER E INSTALAR LA CAMPANA DE COCINA. NO SEGUIR ESTA INSTRUCCIÓN PUEDE OCASIONAR UNA LESIÓN EN LA ESPALDA U OTRO TIPO DE LESIONES.

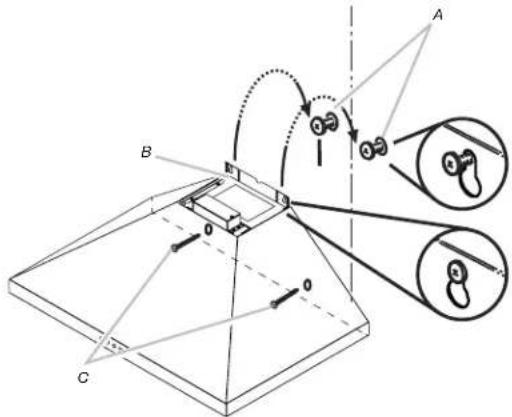

- Marque las ubicaciones de los orificios de montaje inferiores con un lápiz.
- Taladre orificios guía de 316 (4.8 mm) en los lugares marcados.
- Cuelgue la campana extractora nuevamente en los 2 tornillos de montaje superiores.
- Nivele la campana extractora y apriete los tornillos de montaje superiores.
- Instale dos tornillos de montaje inferiores de 5 x 45 mm y apriete. Use los anclajes de pared opcionales si es necesario.
A. Tornillos de montaje
B. Ranuras de montaje
C. Tornillos de montaje inferiores
Conecte el sistema de ventilación
- Instale la transición en la parte superior de la campana (si se retiró para el envío) con tornillos para láminas de metal de 2 - 3.5 x 9.5 mm.
A. Transición de ventilación
B. Tomillo de 3.5 x 9.5 mm.
Solo para instalaciones ventiladas
- Coloque el sistema de ventilación sobre la salida de escape.
- Mida desde la parte inferior del deflector de aire hasta la parte inferior de la salida de la campana. Cortar el conducto en la dimensión medida.
-
Selle la conexión con abrazaderas.
-
Confirme que Iso amortiguadores traseros funcionen correctamente.
Instalación de cubre ductos
Cuando utilice las cubiertas de ventilación superior e inferior, presione la cubierta inferior hacia abajo, levante la cubierta superior hasta el techo y luego instale con dos tornillos de montaje.
NOTA
Para instalaciones con ventilación, la cubierta de ventilación superior puede invertirse para ocultar las ranuras
A. Cubierta de ventilación superior
B. Cubierta de ventilación inferior
C. Tornillos de 2.9 x 6.5 mm.
D. soporte
NOTA
Para evitar rayones, coloque papel o una toalla de cocina sobre los bordes del conducto de humos inferior para proteger la superficie.
Instalación completa
- Solo para instalaciones sin ventilación (recirculación), instale filtros de carbón sobre filtro de grasa metálico. Vea la sección de "Accesorios".
- Vuelva a colocar los filtros de grasa. Vea la sección de "Mantenimiento".
Conexión Eléctrica
ADVERTENCIA
Peligro de descarga eléctrica.
ADVERTENCIA
Desconecte la alimentación antes de realizar la conexión.
Reemplace todos los paneles antes de operar.
De lo contrario, puede provocar la muerte o una descarga eléctrica.
ADVERTENCIA
Ponga a tierra el soplador eléctricamente.
Conecte el cable de tierra al cable de tierra verde y amarillo en la caja de terminales. De lo contrario, puede provocar la muerte o una descarga eléctrica.
- Desconecte la alimentación.
- Retire la tapa de la caja de terminales.
- Retire el orificio de precorte en la cubierta de la caja de terminales e instale un pasacables de 12 ” aprobado por la UL o aprobado por la CSA.
- Pase el cable de alimentación eléctrica del hogar a través del pasacables hacia la caja de terminales.
- Use los conectores de cables listados por UL y conecte los cables negros (D) juntos.
- Use los conectores de cables listados por UL y conecte los cables blancos (C) juntos.
- Conecte el cable de tierra verde (o pelado) de la fuente de alimentación doméstica al cable de tierra amarillo-verde (E) en la caja de terminales utilizando conectores de cable listados por UL.
- Apretar el tornillo del pasacables.
- Instale la tapa de la caja de terminales.
- Reconecte la corriente.
Para obtener el uso más eficiente de su nueva campana extractora, lea la sección "Mantenimiento". Mantenga su guía de uso, cuidado e instalación cerca de la campana para facilitar la referencia.
Descripción de la campana
- Control
- Lámparas led
- Manija de filtros de grasa
- Filtros de grasa
- Cubre ductos
Control
A. Encendido / apagado de la luz
B. Botón de apagado
C. Velocidad baja
D. Velocidad media
E. Velocidad alta
Operando la luz
El botón de encendido / apagado de la luz (A) controla ambas luces.
Presionar una vez para On y otra vez para Off.
Operando el motor
El botón de apagado del motor (B) apaga el motor.
Los botones de velocidad (C, D, E) pueden configurar la velocidad deseada y controlar el nivel de sonido para un funcionamiento silencioso. La velocidad se puede cambiar en cualquier momento durante el funcionamiento del ventilador presionando el botón de velocidad deseada.
- Para encender la campana, presione un botón de velocidad (C, D, E).
- Para apagar la campana, presione el botón de apagado (B).
Mantenimiento
Limpieza
No rocíe limpiadores directamente sobre los controles mientras limpia la campana. La campana debe limpiarse regularmente internamente (al menos con la misma frecuencia con la que limpia los filtros de grasa) como externamente. Limpiar con un paño humedecido con detergente líquido neutro. No utilice productos abrasivos. ¡NO USE ALCOHOL!
Filtro de grasa
Deben limpiarse una vez al mes con detergentes no agresivos, ya sea a mano o en el lavavajillas, que debe configurarse a una temperatura baja y un ciclo corto. Cuando se lava en un lavaplatos, el filtro de grasa puede decolorarse ligeramente, pero esto no afecta su capacidad de filtrado. Para quitar el filtro de grasa, tire de la palanca de liberación del resorte.
A. Palanca de liberación
ADVERTENCIA
El incumplimiento de estas recomendaciones básicas de limpieza para la campana y la falta de limpieza del filtro de grasa pueden provocar riesgos de incendio.
Por lo tanto, le recomendamos encarecidamente que siga estas instrucciones.
Samsung no es responsable de ningún daño al motor ni de cualquier daño por incendio relacionado con un mantenimiento inadecuado o el incumplimiento de estas recomendaciones de limpieza y seguridad.
Sustitución de una lámpara LED
Las luces LED son reemplazables por un técnico de servicio solamente.
Consulte la garantía para obtener información de contacto de servicio.
Accesorios
Sólo para instalación recirculante
NOTA
Para reducir el riesgo de incendio o descarga eléctrica cuando se utiliza la campana en modo de recirculación, use solo los modelos de kit de conversión que se enumeran a continuación:
Kit de recirculación: NK-AF020FNB / AA
Kit de reemplazo de filtro de carbón: NK-AR040FNB / AA
Para instalar el kit de recirculación, siga estos pasos:

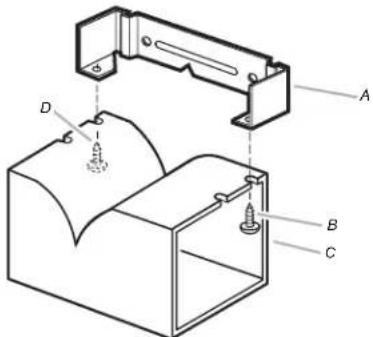

- Ensamble el deflector de aire con el soporte de la cubierta del ducto con 2 tornillos de ensamblaje provistos con el kit de recirculación.
A. Soporte de cubierta de ventilación
B. Tornillos de 2.9 x 6.5 mm.
C. Deflector
- Mida desde la parte inferior del deflector de aire hasta la parte inferior de la salida de la campana.
A. deflector de aire
B. Abrazadera de ventilación
C. X = longitud para cortar el conducto de ventilación
D. conducto de ventilación
E. Salida de escape
- Cortar el conducto al tamaño medido (X).
- Retire el deflector de aire.
- Deslice el conducto hacia la parte inferior del deflector de aire.
- Coloque el deflector de aire y el conducto ensamblados sobre la salida de escape de la campana.
- Vuelva a colocar el deflector de aire en el soporte de la cubierta del conducto con 2 tornillos de montaje.
- Selle las conexiones con abrazaderas de ventilación.
Filtro de carbón
El filtro de carbón no es lavable. Debe durar hasta 6 meses.
Con uso normal. Reemplace con el kit de reemplazo del filtro de carbón.
Para reemplazar el filtro de carbón:
- Retire el filtro de grasa metálico de la campana.
- Doble los clips de resorte lejos del filtro de grasa de metal.
- Coloque el filtro de carbón en la parte superior del filtro de metal.
- Inserte el filtro de grasa de metal de nuevo en la campana.
Campana extractora, cumplimiento con ADA
Las campanas se pueden instalar para cumplir con las Secciones 308 y 309 de las Pautas de ADA, cuando se usan con los controles montados adecuadamente instalados a una distancia de 15 “(38,1 cm) a 40” (101,6 cm) sobre el piso y el acceso al control no requiere que se alcance una cocción aparato.
Las siguientes campanas de cocina NK30R5000WS, NK36R5000WS, NK30R5000WG, NK36R5000WG pueden funcionar en una situación compatible con ADA cuando la campana eléctrica está cableada para operar desde un interruptor de pared eléctrico estándar dedicado. Para facilitar esta aplicación, comparta la información en las siguientes páginas con su electricista cuando se prepare para la instalación.
NOTA
Todos los modelos se pueden controlar con un solo interruptor remoto (el interruptor activa o desactiva el motor y la luz de la campana).
ADVERTENCIA
Todo el trabajo eléctrico debe realizarse de acuerdo con los códigos locales, las ordenanzas o el código eléctrico nacional, según corresponda. Por seguridad, este producto debe instalarse en una caja de interruptores con conexión a tierra. La instalación del cableado eléctrico debe ser realizada por un técnico calificado.
ADVERTENCIA
Peligro de descarga eléctrica
Desconecte la alimentación antes de realizar el servicio.
Reemplace todas las partes y paneles antes de operar.
De lo contrario, puede provocar la muerte o una descarga eléctrica.

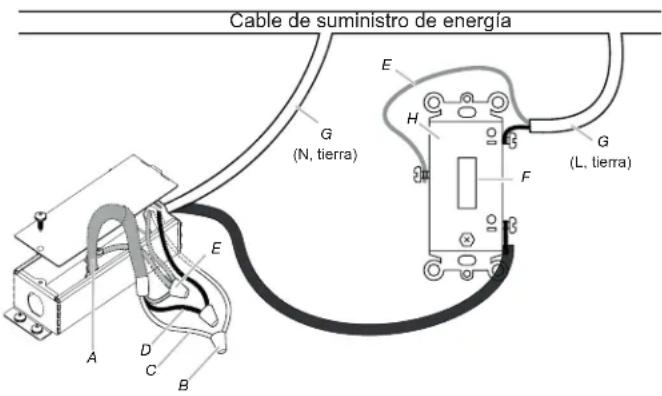

A. Cable de campana
B. Conector de cable listado por UL
C. Cables blancos (N)
D. cables negros (I)
E. Verde y ierra verde-amarilla
F. Interruptor listado por UL
G. Cable de alimentación eléctrica para el hogar.
H. Caja de interruptor
ADVERTENCIA
Para evitar incendios o descargas eléctricas, apague la alimentación en el cortacircuitos o el fusible. Confirme que la alimentación esté apagada antes de realizar el cableado.
- MONTAJE LA CAJA DEL INTERRUPTOR. Instale una caja de 3½".
- COLOQUE EL CABLE DE ALIMENTACIÓN. Sujete el cableado a la caja de interruptores y la unidad utilizando una abrazadera apropiada. Pase 6" de cable dentro de la caja y el ventilador para facilitar el cableado.
-
CONECTAR EL CABLEADO. Instrucciones generales:
-
Asegúrese de que tanto la caja del interruptor como el aparato estén conectados a tierra correctamente.
- Asegúrese de que el cable de tierra esté bien sujeto al tornillo de tierra del control. Apretar el tornillo de tierra.
- Use los tamaños adecuados de tuercas para el número y tamaño de los cables.
- Para terminales a presión y de tornillo: Use mín. Cable de cobre sólido # 14 AWG solamente.
- Apretar los terminales de tornillo.
- Haga las conexiones eléctricas siguiendo el diagrama apropiado.
- MONTA EL CONTROL EN LA CAJA DEL INTERRUPTOR. Coloque los cables en la caja del interruptor y fije el control a la caja con los tornillos adjuntos.
- COLOCAR LA PLACA DEL INTERRUPTOR. Fije la placa del interruptor al control utilizando los tornillos cortos de la bolsa de piezas.
CAMPANA SAMSUNG
Garantía limitada al comprador original
Este producto de la marca SAMSUNG, suministrado y distribuido por Samsung Electronics America, Inc. (SAMSUNG) y entregado nuevo, en su empaque original al consumidor, está garantizado por SAMSUNG contra defectos de manufactura en materiales y mano de obra por un periodo de garantía limitado a partir de la fecha de entrega al consumidor, de:
UN (1) AÑO EN PIEZAS Y MANO DE OBRA
Esta garantía limitada es valida solo en productos comprados y utilizados en los Estados Unidos que hayan sido instalados, puestos en funcionamiento y mantenidos de acuerdo con las instrucciones adjuntas o suministradas con el producto. Para recibir el servicio de garantía, el consumidor debe comunicarse con SAMSUNG en la direccion o el numero de telefono que se indican a continuacion para determinar el problema y los procedimientos de servicio. El servicio de garantía solo puede realizarse en un centro de servicio autorizado por SAMSUNG. Para recibir el servicio de garantía, se debe presentar el original de la factura de venta o el comprobante de entrega con fecha como prueba de compra a SAMSUNG o al centro de servicio autorizado de SAMSUNG.
SAMSUNG reparará o remplazará este producto, a su criterio y sin cargo conforme a lo estipulado en el presente documento, con partes nuevas o retrabajadas o productos si se encuentran defectuosos durante el periodo limitado de garantía especificado arriba. Todas las partes reemplazadas y productos son propiedad de SAMSUNG y deben ser regresadas a SAMSUNG. Las partes de reemplazo y productos asumen el tiempo pendiente de garantía, o noventa (90)días lo que sea más largo.
El servicio a domicilio será provisto durante el periodo de la garantía sujeto a disponibilidad dentro de los Estados Unidos. El servicio a domicilio no está disponible en todas las áreas. Para recibir servicio a domicilio, el producto debe estar sin obstrucciones y accesible al personal de servicio. Si durante el servicio a domicilio la reparación no puede ser completada, será necesario remover, reparar y regresar el producto.
Esta garantía limitada cubre defectos de manufactura en materiales y mano de obra encontrados en uso normal y no comercial de este producto y no aplicarán a los siguientes, incluyendo pero no limitados a: daños ocurridos en el traslado; entrega e instalación; aplicaciones y usos para los que este producto no fue fabricado; alteración del producto o números de serie; daños cosméticos o acabados exteriores; accidentes, abuso, negligencia, fuego, agua, rayos u otros actos de la naturaleza; uso de productos, equipo sistemas servicios, partes, insumos, accesorios, aplicaciones, instalaciones, reparos, cableado externo o conectores no suministrados o autorizados por SAMSUNG los cuáles dañen este producto o causen problemas de servicio; voltaje de línea eléctrica incorrecta, fluctuaciones y sobretensiones; ajustes del cliente y falla al seguir las instrucciones de operación, limpieza, mantenimiento e instrucciones ambientales que sean cubiertas y prescritas en el libro de instrucciones; problemas causados por infestación de pestes y sobrecalentamiento provocado por el usuario.
NO HAY GARANTÍAS EXPRESAS MÁS QUE LAS LISTADAS Y DESCRITAS EN LA PARTE SUPERIOR, Y NI GARANTÍAS YA SEA EXPRESAS O IMPLICADAS, INCLUYENDO, PERO NO LIMITADAS A, ALGUNAS GARANTÍAS IMPLICADAS DE COMERCIALIZACIÓN O APTITUD PARA UN PROPÓSITO EN PARTICULAR, DEBERÁ APLICAR DESPUÉS DE LOS PERIODOS DE LA GARANTÍA EXPRESADA EN LA PARTE SUPERIOR, Y NO OTRA GARANTÍA EXPRESADA O GARANTÍA DADA POR ALGUNA PERSONA, FIRMA O CORPORACIÓN CON RESPECTO A ESTE PRODUCTO SERÁ CUBIERTA POR SAMSUNG. SAMSUNG NO SERÁ RESPONSABLE DE LA PÉRDIDA DE INGRESOS O GANANCIAS, FALLO AL REALIZAR AHORROS U OTROS BENEFICIOS U OTROS DAÑOS ESPECIALES, INCIDENTALES O A CONSECUENCIA DEL USO, DESUSO O INHABILIDAD DE ESTE PRODUCTO A PESAR DE LA TEORÍA LEGAL EN LA CUÁL EL RECLAMO ESTÁ BASADO Y AÚN SI SAMSUNG HA SIDO ADVERTIDO DE LA POSIBILIDAD DE DICHOS DAÑOS. NINGUNA RECUPERACIÓN DE NINGÚN TIPO EN CONTRA DE SAMSUNG SERÁ MÁS GRANDE QUE EL MONTO DEL PRECIO DE COMPRA DEL PRODUCTO VENDIDO POR SAMSUNG Y CAUSANTE DEL DAÑO ALEGADO. SIN LIMITAR LO ANTERIOR, EL COMPRADOR ASUME EL RIESGO Y LA POSIBILIDAD DE PÉRDIDA, DAÑOS O LESIONES AL COMPRADOR Y A LA PROPIEDAD DEL COMPRADOR Y A OTROS Y SUS PROPIEDADES DERIVADA DE LA UTILIZACIÓN, MAL USO O INHABILIDAD EN EL USO DE ESTE PRODUCTO VENDIDO POR SAMSUNG NO CAUSADO DIRECTAMENTE POR LA NEGLIGENCECIA DE SAMSUNG. ESTA GARANTÍA LIMITADA NO SERA EXTEN-DIDA A NINGÚN OTRO MÁS QUE AL COMPRADOR ORIGINAL DE ESTE PRODUCTO NO ES TRANSFERIBLE Y DECLARA SU RECURSO EXCLUSIVO.
Algunas provincias o territorios pueden o no permitir limitaciones acerca de cuánto dura una garantía implicada, o la exclusión o limitación de daños incidentales o a causa de, así que las limitaciones o exclusiones pueden no aplicar a usted. Esta garantía le da los derechos legales específicos y usted puede tener también otros derechos los cuáles varían de estado a estado.
Para obtener este servicio de garantía, por favor contacte a SAMSUNG al :
1-800-SAMSUNG (726-7864) o www.samsung.com/us/support
CAMPANA SAMSUNG
Garantía limitada al comprador original
Este producto de la marca SAMSUNG, suministrado y distribuido por Samsung Electronics Canadá, Inc. (SAMSUNG) y entregado nuevo, en su empaque original al consumidor, está garantizado por SAMSUNG contra defectos de manufactura en materiales y mano de obra por un periodo de garantía limitado a partir de la fecha de entrega al consumidor, de:
UN (1) AÑO EN PIEZAS Y MANO DE OBRA
Esta garantía limitada es valida solo en productos comprados y utilizados en los Estados Unidos que hayan sido instalados, puestos en funcionamiento y mantenidos de acuerdo con las instrucciones adjuntas o suministradas con el producto. Para recibir el servicio de garantía, el consumidor debe comunicarse con SAMSUNG en la direccion o el numero de telefono que se indican a continuacion para determinar el problema y los procedimientos de servicio. El servicio de garantía solo puede realizarse en un centro de servicio autorizado por SAMSUNG. Para recibir el servicio de garantía, se debe presentar el original de la factura de venta o el comprobante de entrega con fecha como prueba de compra a SAMSUNG o al centro de servicio autorizado de SAMSUNG.
SAMSUNG reparará o remplazará este producto, a su criterio y sin cargo conforme a lo estipulado en el presente documento, con partes nuevas o retrabajadas o productos si se encuentran defectuosos durante el periodo limitado de garantía especificado arriba. Todas las partes reemplazadas y productos son propiedad de SAMSUNG y deben ser regresadas a SAMSUNG. Las partes de reemplazo y productos asumen el tiempo pendiente de garantía, o noventa (90)días lo que sea más largo.
El servicio a domicilio será provisto durante el periodo de la garantía sujeto a disponibilidad dentro de Canadá. El servicio a domicilio no está disponible en todas las áreas. Para recibir servicio a domicilio, el producto debe estar sin obstrucciones y accesible al personal de servicio. Si durante el servicio a domicilio la reparación no puede ser completada, será necesario remover, reparar y regresar el producto.
Esta garantía limitada cubre defectos de manufactura en materiales y mano de obra encontrados en uso normal y no comercial de este producto y no aplicarán a los siguientes, incluyendo pero no limitados a: daños ocurridos en el traslado; entrega e instalación; aplicaciones y usos para los que este producto no fue fabricado; alteración del producto o números de serie; daños cosméticos o acabados exteriores; accidentes, abuso, negligencia, fuego, agua, rayos u otros actos de la naturaleza; uso de productos, equipo sistemas servicios, partes, insumos, accesorios, aplicaciones, instalaciones, reparos, cableado externo o conectores no suministrados o autorizados por SAMSUNG los cuáles dañen este producto o causen problemas de servicio; voltaje de línea eléctrica incorrecta, fluctuaciones y sobretensiones; ajustes del cliente y falla al seguir las instrucciones de operación, limpieza, mantenimiento e instrucciones ambientales que sean cubiertas y prescritas en el libro de instrucciones; problemas causados por infestación de pestes y sobrecalentamiento provocado por el usuario. SAM-SUNG no garantiza el funcionamiento ininterrumpido ni libre de errores de este producto.
NO HAY GARANTÍAS EXPRESAS MÁS QUE LAS LISTADAS Y DESCRITAS EN LA PARTE SUPERIOR, Y NI GARANTÍAS YA SEA EXPRESAS O IMPLICADAS, INCLUYENDO, PERO NO LIMITADAS A, ALGUNAS GARANTÍAS IMPLICADAS DE COMERCIALIZACIÓN O APTITUD PARA UN PROPÓSITO EN PARTICULAR, DEBERÁ APLICAR DESPUÉS DE LOS PERIODOS DE LA GARANTÍA EXPRESADA EN LA PARTE SUPERIOR, Y NO OTRA GARANTÍA EXPRESADA O GARANTÍA DADA POR ALGUNA PERSONA, FIRMA O CORPORACIÓN CON RESPECTO A ESTE PRODUCTO SERÁ CUBIERTA POR SAMSUNG. SAMSUNG NO SERÁ RESPONSABLE DE LA PÉRDIDA DE INGRESOS O GANANCIAS, FALLO AL REALIZAR AHORROS U OTROS BENEFICIOS U OTROS DAÑOS ESPECIALES, INCIDENTALES O A CONSECUENCIA DEL USO, DESUSO O INHABILIDAD DE ESTE PRODUCTO A PESAR DE LA TEORÍA LEGAL EN LA CUÁL EL RECLAMO ESTÁ BASADO Y AÚN SI SAMSUNG HA SIDO ADVERTIDO DE LA POSIBILIDAD DE DICHOS DAÑOS. NINGUNA RECUPERACIÓN DE NINGÚN TIPO EN CONTRA DE SAMSUNG SERÁ MÁS GRANDE QUE EL MONTO DEL PRECIO DE COMPRA DEL PRODUCTO VENDIDO POR SAMSUNG Y CAUSANTE DEL DAÑO ALEGADO. SIN LIMITAR LO ANTERIOR, EL COMPRADOR ASUME EL RIESGO Y LA POSIBILIDAD DE PÉRDIDA, DAÑOS O LESIONES AL COMPRADOR Y A LA PROPIEDAD DEL COMPRADOR Y A OTROS Y SUS PROPIEDADES DERIVADA DE LA UTILIZACIÓN, MAL USO O INHABILIDAD EN EL USO DE ESTE PRODUCTO VENDIDO POR SAMSUNG NO CAUSADO DIRECTAMENTE POR LA NEGLIGENCIA DE SAMSUNG. ESTA GARANTÍA LIMITADA NO SERA EXTEN-DIDA A NINGÚN OTRO MÁS QUE AL COMPRADOR ORIGINAL DE ESTE PRODUCTO NO ES TRANSFERIBLE Y DECLARA SU RECURSO EXCLUSIVO.
Algunas provincias o territorios pueden o no permitir limitaciones acerca de cuánto dura una garantía implicada, o la exclusión o limitación de daños incidentales o a causa de, así que las limitaciones o exclusiones pueden no aplicar a usted. Esta garantía le da los derechos legales específicos y usted puede tener también otros derechos los cuáles varían de estado a estado.
Para obtener este servicio de garantía, por favor contacte a SAMSUNG al :
www.samsung.com/ca/support (Inglés),
www.samsung.com/ca_fr/support (Francés)
SAMSUNG
- Table of Contents
- Instrucciones Importantes de Seguridad
- APROBADO PARA APARATOS DE USO DOMÉSTICO
- SÓLO PARA USO DOMÉSTICO
- LEA Y GUARDE ESTAS INSTRUCCIONES
- ANTES DE CONTINUAR, LEA LAS INSTRUCCIONES POR COMPLETO.
- LA INSTALACIÓN DEBE CUMPLIR CON TODA LA NORMATIVA LOCAL.
- Símbolos utilizados en este manual
- ADVERTENCIA
- PRECAUCIÓN
- NOTA
- Proposición 65 del estado de California (sólo US)
- Requisitos Eléctricos
- IMPORTANTE
- Antes de su instalación
- Métodos de Ventilación
- Versión aspirante
- Preparación
- Versión sin ductos (recirculante)
- Requisitos de Instalación
- Herramientas y Piezas
- Herramientas/Materiales requeridos
- Piezas necesarias
- Instalación en pared
- Conecte el sistema de ventilación
- Solo para instalaciones ventiladas
- Instalación de cubre ductos
- Instalación completa
- Conexión Eléctrica
- Operando la luz
- Operando el motor
- Mantenimiento
- Limpieza
- Filtro de grasa
- Sustitución de una lámpara LED
- Accesorios
- Sólo para instalación recirculante
- Filtro de carbón
- Campana extractora, cumplimiento con ADA
- CAMPANA SAMSUNG
- Garantía limitada al comprador original
- UN (1) AÑO EN PIEZAS Y MANO DE OBRA
- SAMSUNG
Marca : SAMSUNG
Modelo : NK30R5000WG
Categoría : Campana extractora
