BBOARD-63 - Patinete electrico BRIGMTON - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato BBOARD-63 BRIGMTON en formato PDF.
| Tipo de producto | Patinete eléctrico |
| Marca | Brigmton |
| Modelo | BBOARD-63 |
| Dimensiones (plegado) | Aprox. 110 x 45 x 50 cm |
| Dimensiones (desplegado) | Aprox. 110 x 45 x 120 cm |
| Peso | Aprox. 12 kg |
| Carga máxima | 100 kg |
| Velocidad máxima | 25 km/h (15.5 mph) |
| Autonomía | 25-30 km |
| Potencia del motor | 350 W |
| Tipo de batería | Iones de litio, 36 V / 7.5 Ah |
| Tiempo de carga | 4-6 horas |
| Tamaño de rueda | 8.5 pulgadas (delantera y trasera) |
| Tipo de freno | Freno de pie trasero + freno electrónico |
| Suspensión | Suspensión delantera de resorte |
| Pantalla | Pantalla LED (velocidad, batería, modo) |
| Luces | Faros LED delanteros, reflector trasero |
| Plegable | Sí, plegado con un solo clic |
| Material | Cuadro de aleación de aluminio |
| Resistencia al agua | IPX4 (resistente a salpicaduras) |
| Tipo de neumático | Neumáticos sólidos de panal (a prueba de pinchazos) |
| Edad recomendada | 14+ años |
| Certificación | CE, RoHS |
Preguntas frecuentes - BBOARD-63 BRIGMTON
Preguntas de los usuarios sobre BBOARD-63 BRIGMTON
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Patinete electrico en formato PDF gratis! Encuentra tus instrucciones BBOARD-63 - BRIGMTON y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. BBOARD-63 de la marca BRIGMTON.
MANUAL DE USUARIO BBOARD-63 BRIGMTON
MANUAL DE INSTRUCCIONES
BBOARD-63-N-A-R-P
SMART SCOOTER
IMPORTANTE
Se recomienda el uso a adultos o menores (12 años en adelante) SIEMPRE bajo la supervisión de adulto. No recomendado para niños menores de 12 años.
Es necesario un proceso de aprendizaje para el uso de este dispositivo. Al igual que el proceso de aprendizaje para conducir una bicicleta o una motocicleta requiere de práctica, el uso del scooter eléctrico necesita práctica antes de realizar movimientos, giros o elevar la velocidad. Un uso del mismo sin un proceso de aprendizaje correcto puede provocar lesiones.
Debe tener en cuenta que la velocidad alcanzada puede variar dependiendo del peso del conductor, tipo de suelo, temperatura, estilo de conducción, etc.
Use SIEMPRE protecciones como casco, rodilleras, coderas y guantes protectores.
- No recomendamos el uso del dispositivo en vías públicas.
- No use el dispositivo en días de lluvia, además del riesgo que supone el agua podría provocar averías/fallos en el equipamiento electrónico.
- Compruebe la normativa legal sobre el uso de estos dispositivos en su país.
Nuestra empresa no puede hacerse responsable de un uso indebido del dispositivo. Recomendamos que lleve a cabo el proceso de aprendizaje antes de usar el dispositivo.
PREPARACIÓN
Cargue completamente la batería antes de usarlo.
Peso soportado: El dispositivo permite un peso máximo. Superarlo supone:
- Poner en riesgo al conductor
- Provocar daños en el dispositivo debido a la sobrecarga (estos daños no están cubiertos por la garantía).
Respete la carga máxima y mínima:
Máxima: 120 Kg.
Mínima: 20 Kg.
FUNCIONAMIENTO

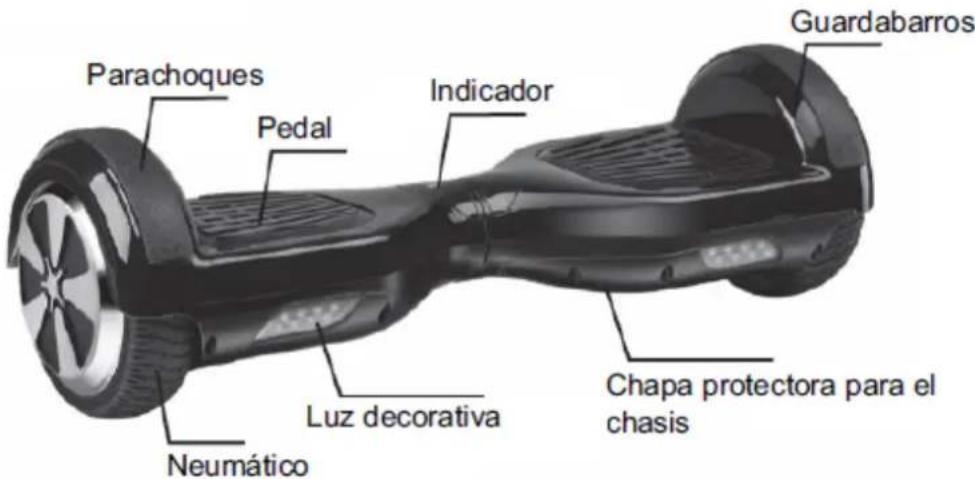

IDENTIFICACIÓN DE LAS PARTES
CALIBRACIÓN DE SENSOR
Si al rodar el scooter se desvía a izquierda o derecha, puede calibrarlo. Para ellos siga los siguientes pasos:
1: Detenga el scooter. Sitúelo en un suelo nivelado.
2: Pulse el botón de Encendido durante más de 10 segundos hasta que vea que la luz parpadea 5 veces.
3: Apague el scooter.
4: Enciéndalo de nuevo y la calibración estará realizada.
El sistema de propulsión del scooter está formado por un equilibrado dinámico, mediante un giroscopio interno y unos sensores de aceleración.
Se controla alterando el centro de gravedad del mismo de forma que el servo control de cada motor actúa cuando se inclinan cada una de las partes, hacia delante o hacia atrás. Para avanzar incline las dos partes hacia adelante. Para retroceder incline las dos partes hacia atrás. Para girar en el mismo sitio incline una parte hacia adelante y otra hacia atrás. Cada parte tiene un motor independiente que permite describir giros o cambios de dirección.
- Pulse el botón de encendido.

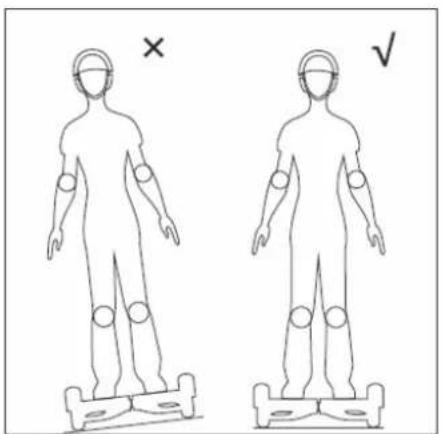

- Coloque el scooter sobre una superficie plana y atienda a las medidas de seguridad descritas al principio sobre protecciones, peso, etc.
- Suba un pie a una de las partes (con el que se sienta más cómodo) y el sistema entra en auto-equilibrado, suba el otro pie e intente mantener el equilibrio.
- Realice el control del movimiento hacia delante y hacia atrás, recordando que el movimiento del cuerpo no debe ser brusco.

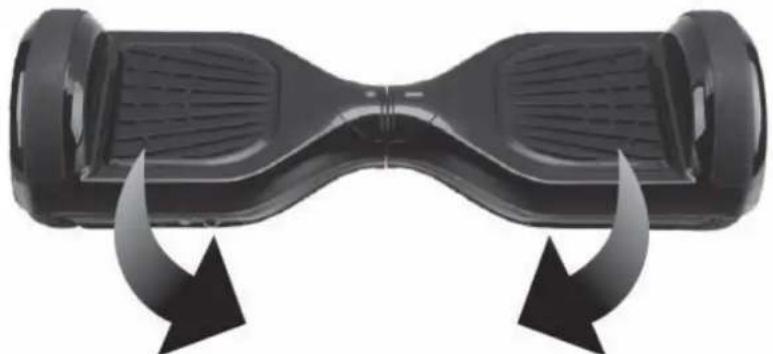

5: Controle la dirección izquierda y derecha girando cada parte del scooter.
6: Para bajarse, espere a poner el scooter en la posición de equilibrio. Baje un pies hacia atrás y luego el otro.
IMPORTANTE: Nunca debe girar de forma violenta cuando conduzca rápido. Nunca debe conducir de lado o girar en una pendiente.
NO FUNCIONARÁ:
- Si durante el funcionamiento el sistema detecta un error, el scooter avisará de diferentes maneras como no permitiendo la conducción, se iluminará un testigo de alarma, o sonará un pitido de la alarma de forma intermitente, etc.
- Cuando se suba al scooter si la plataforma se mueve hacia delante o hacia atrás más de 10 grados el scooter no funcionará.
- Si la carga de la batería es demasiado baja.
- Durante la carga.
- Durante el funcionamiento, si se vuelca, se detendrá su funcionamiento.
- Por sobre-velocidad.
- Si el neumático está atascado; dos segundos más tarde el scooter entrará en modo apagado.
- Por sobre uso, por ejemplo, por un uso continuado al subir una pendiente muy pronunciada, etc.
NOTA: Cuando el scooter entra en estado de parada, el sistema bloqueará la el motor automáticamente. Se puede desbloquear cuando se pulsa el botón de encendido. Cuando se ha agotado la batería o el sistema se apaga por apagado de seguridad, por favor, no continúe conduciendo el scooter; en caso contrario, el scooter no podrá equilibrarse debido a la falta de batería. En estas condiciones, es muy probable que el conductor sufra lesiones. Si la batería alcanza el mínimo, la conducción continuada del scooter afectará negativamente la vida útil de la batería.
RECOMENDACIONES
Antes de conducir el scooter, por favor, asegúrese de que está familiarizado con las habilidades de conducción. Practique siempre con alguien que le pueda ayudar a subir y bajar.
- Use ropa informal (pero no suelta) y calzado plano para mantener la flexibilidad del cuerpo.
- Por favor, úselo en espacios abiertos.
- Asegúrese de que la superficie está nivelada.
- Cuando conduzca por un terreno diferente, debe reducir la velocidad.
- El scooter está diseñado para una vía suave. Reduzca la velocidad si conduce el scooter por una superficie irregular.
FUNCIONES
SENSOR DEL PEDAL: El scooter dispone de sensores bajo el pedal; cuando el operador pisa el pedal, el scooter se ajustará el mismo a un modelo de equilibrio de forma automática. Cuando lo conduzca, debe asegurarse de que el pedal está completamente pisado; por favor, no pise en otros componentes fuera del pedal. No coloque objetos en los pedales para hacer que el scooter funcione por sí mismo; puede aumentar la posibilidad de chocar y causar lesiones personales y daños al mismo scooter.

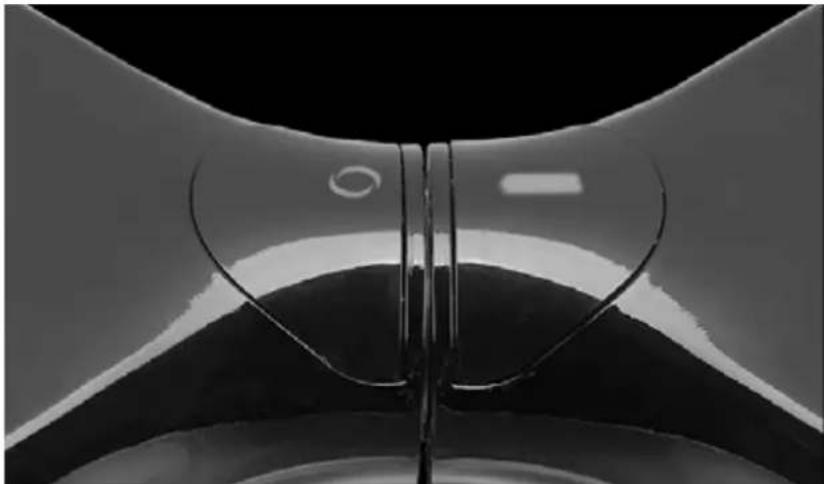

BATERÍA E INDICADORES: El indicador está situado en mitad del scooter. Se usa para obtener información del funcionamiento.
- Verde: si al encender el scooter la batería tiene suficiente carga para ser usada.
- Rojo indica que la batería esta descargada. Cuando se agote la batería no podrá conducir el patín, se apagará sin más indicaciones y, a continuación, perderá el equilibrio. Corre el riesgo de sufrir lesiones si intenta seguir conduciendo.
- Indicador de funcionamiento: Cuando se active el pedal, el indicador de funcionamiento se ilumina y el sistema entra en condición de funcionamiento; cuando el sistema detecta un error, el indicador cambiará a color rojo.
- Topografía: En vías niveladas, el alcance aumentará; en vías irregulares, disminuirá.
- Peso: El peso del operador puede influir en la distancia de conducción.
- Temperatura: Las temperaturas extremas disminuirán la distancia de conducción.
- Mantenimiento: Si el scooter se carga adecuadamente y se mantiene la batería en buenas condiciones, maximizará la distancia de conducción.
- Velocidad y estilo de conducción: Mantener una velocidad constante aumentará la distancia de conducción; por el contrario, arranque, paradas, aceleraciones, deceleraciones frecuentes disminuirán la distancia.
- La velocidad máxima del balance scooter es de 15km/h nominales pero depende de las condiciones de carga de la batería, la condición/ángulo de la superficie, dirección del viento y del peso del conductor. Si la batería está totalmente cargada, la superficie está muy nivelada o con un ángulo regular descendente, existe viento de espalda y el conductor no pesa mucho, la velocidad máxima puede superar los 15km/h.
- Al aproximarse a su velocidad máxima, el balance scooter emite una señal de advertencias y se debe reducir la velocidad.
- Recomendamos conducir el balance scooter a velocidades que le sean cómodos y no conduzca el balance scooter a velocidades que superen los 15km/h.
- En la velocidad permitida, el scooter eléctrico se puede equilibrar bien por sí mismo.
CONDUCCIÓN SEGURA
- Cuando conduzca el scooter, asegúrese de que se toman todas las medidas de seguridad. Debe llevar casco, rodilleras, coderas y otros equipos protectores.
- El conductor no debe llevar ropa suelta o que cuelgue, cordones, etc. que puedan guedar atrapados en las ruedas.
- El scooter es únicamente para el entretenimiento personal. No se recomienda conducirlo en vías públicas.
- No se permite la conducción del scooter en carriles de vehículos a motor.
- No permita que niños, ancianos o mujeres embarazadas conduzcan el scooter.
- Aquellas personas con una capacidad de equilibrio reducida no deben conducir el scooter.
- No conduzca el scooter bajo la influencia de bebidas alcohólicas o cualquier otra sustancia.
- No porte artículos mientras conduce.
- Por favor, esté alerta de los objetos delante de usted; mantener una buena visión le ayudará a conducir el scooter con seguridad.
- Relaje las piernas mientras conduce; las rodillas deben estar ligeramente flexionadas y esto puede ayudar a mantener el equilibrio cuando se encuentre en un terreno irregular.
- En el proceso de conducción, asegúrese de que los pies están siempre pisando los pedales.
- El scooter solo puede transportar una persona.
- No arranque o se detenga súbitamente.
- Evite conducir por pendientes pronunciadas.
- No conduzca el scooter contra un objeto fijo (por ejemplo, con un muro u otra estructura).
- No conduzca por lugares oscuros o mal iluminados.
- Es su propia responsabilidad cualquier accidente o daño que pueda causar.
- Asegúrese de que la velocidad del vehículo es segura para usted y los demás y esté listo para detenerse en cualquier momento mientras está en funcionamiento.
- Cuando conduzca el scooter, por favor, manténgase a cierta distancia de los demás para evitar colisiones.
- Cuando gire debe usar el centro de gravedad de su cuerpo; el cambio violento del centro de gravedad puede provocar daños o se caiga del scooter.
- No lo conduzca hacia atrás durante grandes distancias, no conduzca hacia atrás a grandes velocidades, no gire a grandes velocidades y no conduzca demasiado rápido.
- No lo conduzca cuando llueva ni exponga el scooter a otras condiciones de humedad. Solo debe conducirse en tiempo seco.
- Evite conducir con obstáculos y evite la nieve, el hielo, y las superficies con poca adherencia.
- Evite conducir sobre artículos fabricados en tela, sobre ramas pequeñas o piedras.
- Evite conducir en espacios reducidos o donde haya un obstáculo.
- Saltar para subirse o bajarse del scooter puede causar y causará daños que no están cubiertos por la garantía, riesgo de lesiones personales. Los daños personales o los abusos relacionados con la “conducción temeraria” no estarán cubiertos por la empresa y anulan la garantía.
CARGA DE BATERÍA
Cuando encuentre que el indicador de la batería está de color rojo y parpadea, indica que la batería está baja de carga. Se recomienda que deje de conducir. Cuando la alimentación es baja, no hay suficiente energía para su conducción normal, y el sistema inclinará automáticamente la base de la plataforma para detener su uso por parte del operador. Es muy fácil caerse si insiste en conducir en ese momento y afectará negativamente a la vida útil de la batería. No use el scooter en los siguientes casos:
- Expulsa un mal olor o un calor excesivo.
- Presenta fugas de cualquier sustancia.
- Está prohibido desmontar la batería.
- No toque ninguna sustancia que salga de la batería.
- No deje que los niños o animales toquen la batería.
- Las baterías contienen sustancias peligrosas en su interior. Está prohibido abrir la batería y fijar objetos en la misma.
- Use únicamente el cargador que se adjunta.
- No sobrecargue las baterías de litio. El pack de la batería consiste en baterías de litio.
IMPORTANTE:
¡No monte en el Scooter mientras se esté cargando!
- Durante la carga, la luz LED del cargador de batería será de color rojo.
- Cuando termine de cargarse, la luz LED del cargador de batería será de color verde.
- Cuando termine de cargarse, desconecte el cargador de batería de la red eléctrica y de la Balance Scooter.
Pasos para la carga:
- Asegúrese de que el scooter, el cargador y la toma de alimentación CC del balance scooter se mantienen secos.
- Use ÚNICAMENTE el cargador que se adjunta. El uso de cualquier otro cargador puede dañar el producto o crear otros riesgos potenciales.

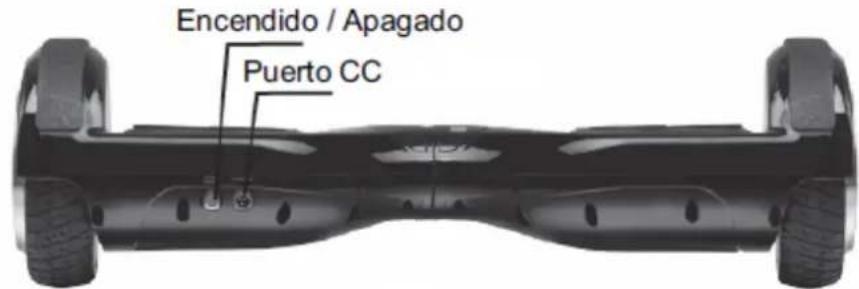

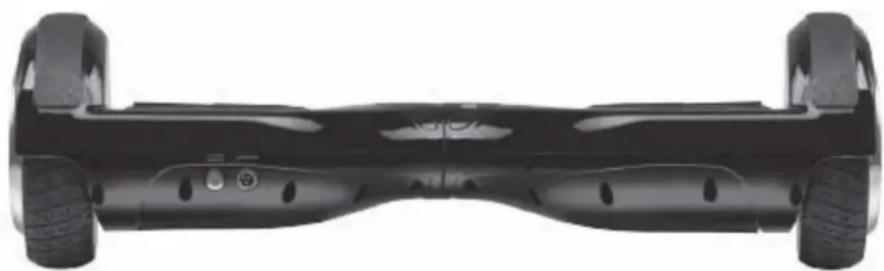

- Enchufe el adaptador de alimentación en el puerto de alimentación de la parte posterior del scooter y en una toma de alimentación estándar. - Asegúrese de que el indicador verde del adaptador se ilumina.
- Cuando se ilumina el indicador rojo en el cargador, esto indica que se está cargando adecuadamente; en caso contrario compruebe si la línea está conectada debidamente.
- Cuando la luz del indicador del cargador cambia de rojo a verde, esto indica que la batería está cargada completamente. En este caso, por favor, deje de cargarlo. La sobrecarga afectará la vida útil de la batería.
- La carga puede tardar hasta 3 horas. No cargue la batería durante más de 3 horas. Desconecte el cargador del tablero del balance scooter y de la toma de alimentación después de 3 horas. La sobrecarga reducirá la vida útil de la batería.
- No se debe cargar el producto durante periodos prolongados de tiempo.
- Nunca cargue el producto sin supervisión.
- El producto solo debe cargarse a temperaturas entre 0°C y +45°C.
- Si se carga a temperaturas más altas o más bajas, existe el riesgo de que se vea reducido el rendimiento de la batería y existe el riesgo potencial de daños al producto y lesiones personales.
- Cargue y guarde el producto en una zona abierta y seca, alejada de materiales inflamables.
- No lo cargue a la luz del sol o cerca de llamas.
- No cargue el producto inmediatamente después de su uso. Deje que el producto se enfríe durante una hora antes de cargarlo.
- Si se deja el producto a otras personas, por ejemplo, durante un periodo vacacional, se debe cargar parcialmente (20-50% de carga). No totalmente cargado.
- Cuando se envía desde fábrica, el producto a menudo solo se ha cargado parcialmente. Mantenga el producto en estado parcialmente cargado hasta que vaya a usarse.
Se debe realizar un mantenimiento del scooter. Este capítulo describe principalmente los pasos relevantes y los recordatorios de funcionamiento importantes para realizar el mantenimiento. Por favor, asegúrese de que la alimentación y la toma de carga están desconectadas antes de realizar las siguientes operaciones. No debe ponerlo en funcionamiento cuando se está cargando la batería.
LIMPIEZA
- Asegúrese de que la alimentación y la toma de carga están desconectadas.
- Limpie la carcasa del scooter con un paño suave.
NOTA: Asegúrese de que no entren agua u otros líquidos en los componentes internos del balance scooter ya que esto puede dañar de forma permanente la electrónica/baterías del scooter. Existe el riesgo de lesiones personales.
ALMACENAMIENTO
- Si la temperatura de almacenamiento es inferior a 0°C, por favor, no cargue el scooter. Puede colocarlo en un entorno cálido (5-30°C) para su carga.
- Puede tapar el scooter con objeto de evitar el polvo.
- Guarde el scooter en el interior colocándolo en un lugar con un entorno seco y adecuado.
- Si se carga a temperaturas más altas o más bajas, existe el riesgo de que se vea reducido el rendimiento de la batería y existe el riesgo potencial de daños al producto y lesiones personales.
- Guarde el producto a temperaturas entre 5°C y 30°C. (La temperatura óptima de almacenamiento es de 25°C)
- Cargue y guarde el producto en una zona abierta y seca, alejada de materiales inflamables (es decir, materiales que puedan prenderse).
- No guarde el producto a la luz solar o cerca de llamas.
- Si se deja el producto a otras personas, por ejemplo, durante un periodo vacacional, se debe cargar parcialmente (20-50% de carga). No totalmente cargado.
- Cuando se envía desde fábrica, el producto a menudo solo se ha cargado parcialmente. Mantenga el producto en estado parcialmente cargado hasta que vaya a usarse.
"Las especificaciones pueden cambiar sin previo aviso"
BRIGMTON
surfing technology
IMPORTADO
FERSON ELECTRÓNICA, S.A.
CIF: A-41111881
SANTA CLARA DE CUBA 12
SEVILLA
ESPAÑA
DECLARACIÓN DE CONFORMIDAD
Ferson Electrónica, S.A. declara bajo su responsabilidad que el aparato indicado cumple los requisitos de las siguientes directivas:
DIRECTIVAS EMC
EN 60204-1:2006+A1:2009
EN ISO 12100:2010
EN 60335-1: 2012 + A11:2014
EN 71-1-2014
EN 71-2-2011+A1:2014
EN 71-3-2013+A1:2014
2011/65/EU
2016/42/EC
Descripción del aparato:
Modelo BRIGMTON BBOARD-63
Patín
BRIGMTON
surfing technology
Marca : BRIGMTON
Modelo : BBOARD-63
Categoría : Patinete electrico
