Tipo de Producto	Aire Acondicionado de Suelo y Techo (Mono Split)
Marca	Baxi
Modelo	RZC50 (Interior: RZNC50, Exterior: RZT50)
Capacidad de Refrigeración (Nominal)	5,00 kW (1,53 - 5,60 kW)
Capacidad de Calefacción (Nominal)	5,60 kW (1,40 - 6,20 kW)
SEER / SCOP	6,1 / 4,0
Clase de Eficiencia Energética (Refrigeración/Calefacción)	A++ / A+
Alimentación Eléctrica (Interior/Exterior)	220-240 V, 50 Hz, 1 fase
Dimensiones de la Unidad Interior (An x Al x Pr)	930 x 660 x 205 mm
Peso de la Unidad Interior	25 kg
Dimensiones de la Unidad Exterior (An x Al x Pr)	800 x 286 x 530 mm
Peso de la Unidad Exterior	40 kg
Tipo de Refrigerante	R410A (GWP 2088)
Carga Prevista de Refrigerante (para 8 m de tubería)	1,28 kg (2,67 tCO2 eq.)
Carga Adicional de Refrigerante (por metro más allá de 8 m)	20 g/m
Nivel de Presión Sonora Interior (A/M/B)	45 / 42 / 37 dB(A)
Nivel de Presión Sonora Exterior	55 dB(A)
Caudal de Aire Interior (A/M/B)	900 / 730 / 650 m³/h

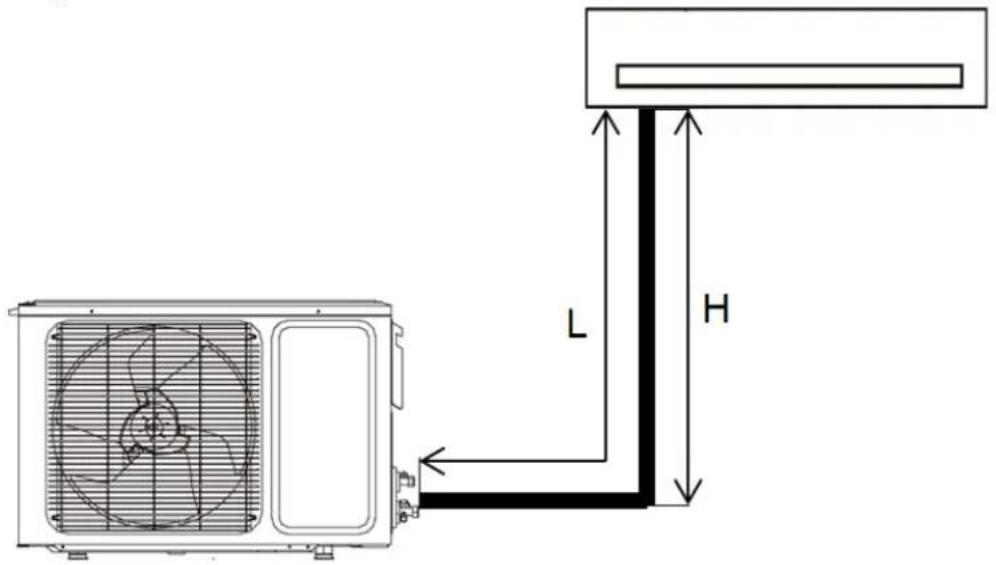

Distancia Máx. entre Interior y Exterior (L)	20 m
Diferencia de Altura Máx. (H)	15 m
Conexiones de Tubería (Líquido/Gas)	1/4" (6,35 mm) / 1/2" (12,7 mm)
Tipo de Instalación	Montaje en Suelo o Techo (con kit)
Accesorios Incluidos (Interior)	Manual de usuario, control remoto, pilas, accesorios de cableado, aislamiento térmico
Accesorios Incluidos (Exterior)	Manual de instalador, conector de drenaje, tuercas de cobre

Preguntas frecuentes - RZC50 Baxi

¿Cómo limpio el filtro del Baxi RZC50?

Apague la unidad y abra el panel frontal. Retire el filtro y límpielo con una aspiradora o agua jabonosa suave. Déjelo secar completamente antes de volver a colocarlo. Límpielo cada 2 semanas para un rendimiento óptimo.

¿Cuál es la altura de instalación recomendada para la unidad interior?

Para instalación en techo, la unidad debe instalarse a una altura no superior a 3 metros del suelo. Para instalación en suelo, mantenga al menos 500 mm de espacio libre arriba y abajo.

¿Se puede usar el Baxi RZC50 solo para refrigeración?

Sí, se puede usar solo para refrigeración. Sin embargo, también cuenta con una bomba de calor para calefacción. Puede seleccionar el modo a través del control remoto o controlador por cable.

¿Qué significa el código de error A1 en la pantalla?

El código de error A1 indica una falla del sensor de temperatura ambiente interior. Verifique si el sensor está conectado correctamente o si la PCB está defectuosa. La unidad aún puede funcionar pero con eficiencia reducida.

¿Con qué frecuencia debo dar servicio a la unidad exterior?

Recomendamos que un técnico calificado inspeccione la unidad exterior anualmente. Esto incluye verificar los niveles de refrigerante, limpiar las bobinas y asegurar un flujo de aire adecuado.

¿Cuál es la longitud máxima de la tubería de refrigerante?

La longitud total máxima de tubería es de 20 metros para el RZC50. La diferencia de altura máxima entre las unidades interior y exterior es de 15 metros. Para longitudes superiores a 8 metros, agregue 20 g/m de refrigerante R410A.

¿Puedo usar un controlador por cable con esta unidad?

Sí, la unidad interior de suelo y techo (RZNC50) viene con un control por cable de serie. Se puede instalar en una pared y conectar a la PCB interior a través del conector CN7.

¿Cómo reinicio la unidad después de un corte de energía?

Después de un apagón, espere al menos 5 minutos antes de reiniciar la unidad. Presione el botón ON/OFF en el control remoto o por cable. La unidad reanudará la operación en el modo anterior.

¿Qué tipo de refrigerante usa el Baxi RZC50?

Usa refrigerante R410A, que tiene un Potencial de Calentamiento Global (GWP) de 2088. Siempre use técnicos con licencia para manipulación y carga.

¿Es adecuada la unidad interior para instalación en un baño?

No, el manual indica explícitamente no instalar la unidad interior en lavaderos o baños debido a la alta humedad y agentes corrosivos. Elija una ubicación seca y bien ventilada.

MANUAL DE USUARIO RZC50 Baxi

3.1. LÍMITES DE OPERACIÓN 4
3.2. CARACTERÍSTICAS TÉCNICAS....5

4. INSTALACIÓN ....10

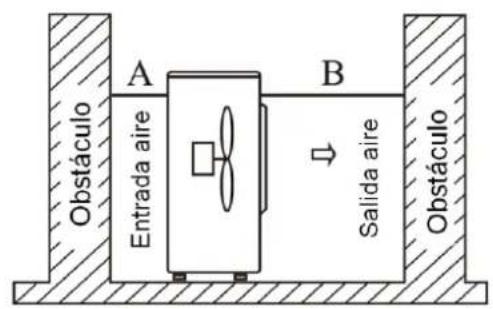

4.1. INSTALACIÓN DE LA UNIDAD EXTERIOR....10
4.2. INSTALACIÓN DE LA UNIDAD INTERIOR....12

4.2.1.CONDUCTO [RZND(50/70/100/120/140/160] 12

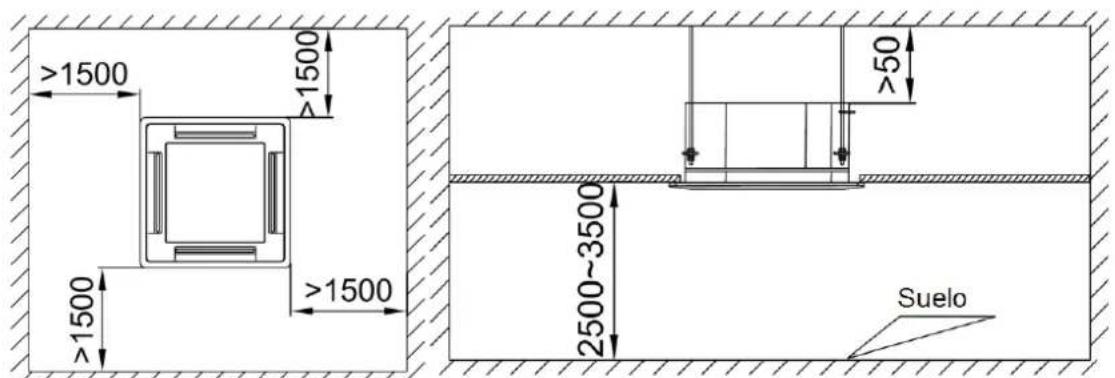

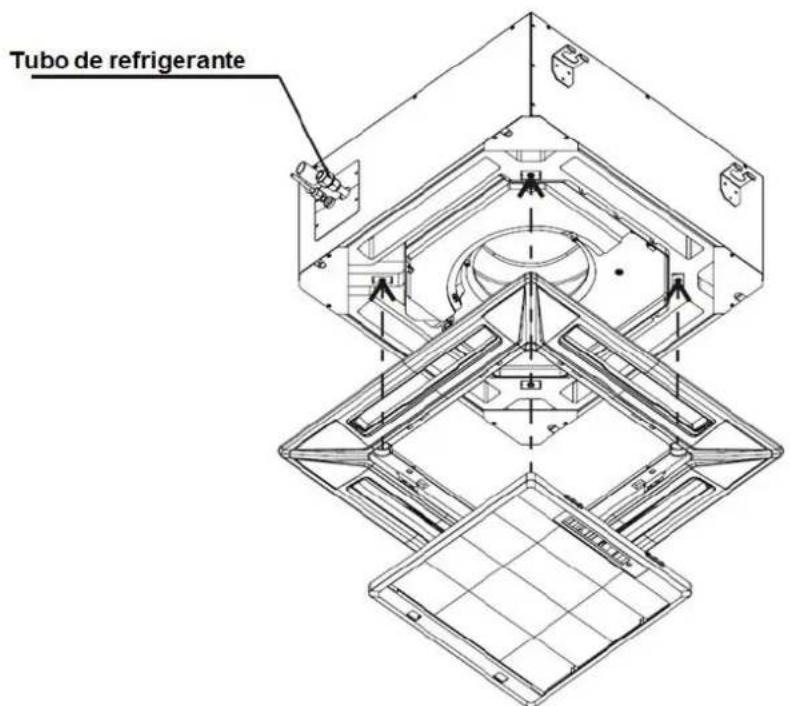

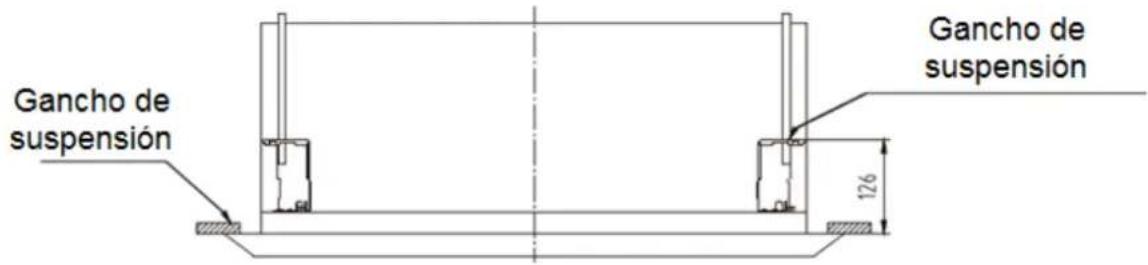

4.2.2.CASSETTE [RZNK(50/70/100/120/140/160] 15
4.2.3.FLOOR&CEILING [RZNC(50/70/100/120/140/160)]......19

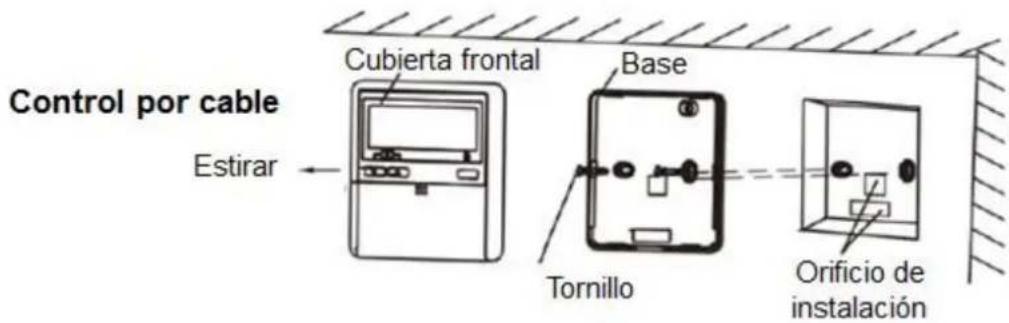

4.3. INSTALACION DEL CONTROL POR CABLE 20

5. TUBERÍAS DE REFRIGERANTE....21

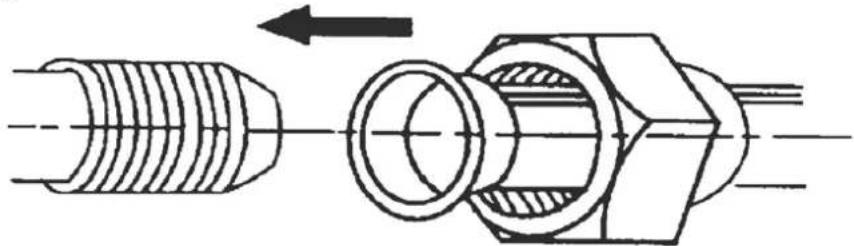

5.1. CONEXIÓN DE TUBERÍAS....21
5.2. PRUEBA DE ESTANQUEIDAD .....21
5.3. PROCEDIMIENTO DE VACÍO 22
5.4. CARGA DE REFRIGERANTE....23

6. CONEXIÓN ELÉCTRICA....24

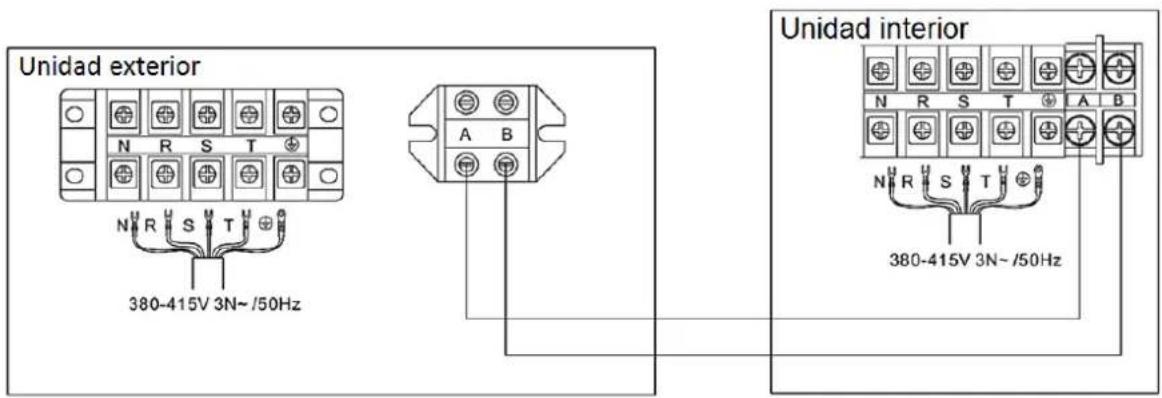

6.1. CONEXIONADO DE ALIMENTACIÓN E INTERCONEXIÓN....24

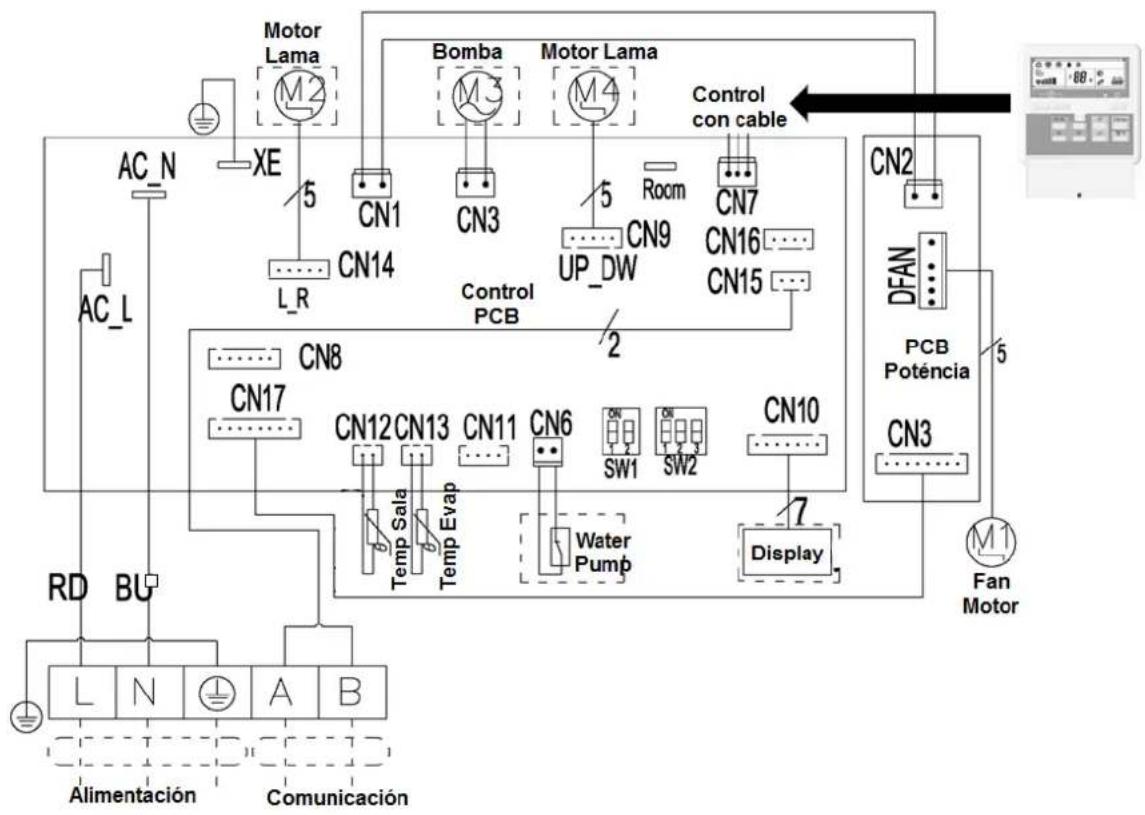

6.2. CONEXIONADO CONTROL CON CABLE....25

7.1. PROCEDIMIENTOS DE COMPROBACIÓN....26
7.2. EVALUACIÓN DEL FUNCIONAMIENTO ....26

8. CÓDIGOS DE ANOMALÍA 27

8.1. CÓDIGOS ANOMALIA UNIDAD INTERIOR....27
8.2. CÓDIGOS DE ANOMALÍA UNIDAD EXTERIOR....27

El dispositivo puede ser utilizado por niños a partir de 8 años y personas con discapacidades físicas, sensoriales o mentales, o falta de experiencia y conocimiento si están bajo supervisión o hayan recibido instrucciones sobre el uso del aparato de manera segura y comprendan los peligros involucrados.

1. PRECAUCIONES DE SEGURIDAD

1.1. ADVERTENCIAS

• El dispositivo puede ser utilizado por niños a partir de 8 años y personas con discapacidades físicas, sensoriales o mentales, o falta de experiencia y conocimiento si están bajo supervisión o hayan recibido instrucciones sobre el uso del aparato de manera segura y comprendan los peligros involucrados.
• El equipo está destinado para que sea usado por expertos o usuarios formados en tiendas, industria ligera o granjas, o para uso comercial por personas corrientes.
• No instale el aparato de aire acondicionado en un lugar donde haya gas o líquido inflamable.
• No utilice productos de limpieza, líquidos o productos corrosivos para limpiar el aire acondicionado. De lo contario, la carcasa se puede dañar y provocar una descarga eléctrica.
• El aire acondicionado debe estar conectado a tierra. Una puesta a tierra incompleta puede dar lugar a una descarga eléctrica. No conecte el cable de tierra en la tubería o tuberías, conductos de agua, pararrayos o cable de tierra telefónico.
• No quite el cable de alimentación del equipo mientras este está en funcionamiento o con las manos mojadas. Esto puede causar una descarga eléctrica o un incendio.
• Un interruptor de circuito de fuga a tierra debe ser instalado para evitar posibles descargas a tierra.
• Tenga en cuenta los siguientes puntos cuando instale las unidades interiores en un hospital u otros lugares en los que existan ondas electrónicas procedentes, por ejemplo, de equipos médicos.
• No instale las unidades interiores donde las ondas electromagnéticas se irradien directamente a la caja eléctrica o el mando a distancia.
• Instale un filtro de ruido en caso de que la fuente de alimentación emita ruidos molestos.
• El contacto de gas de silicio con la superficie de las aletas del intercambiador de calor causa fugas de agua de desagüe o problemas eléctricos provocados por estas fugas.
• Este tipo de unidad interior no utiliza un calentador eléctrico. Está prohibido instalar un calentador eléctrico en el lugar de instalación.
• No coloque materiales ajenos al equipo en la unidad interior y asegúrese de que ésta no tiene ninguno en su interior antes de instalarla y de realizar la prueba de funcionamiento. De lo contrario, pueden producirse fallos, incendios, etc.

1.2. PRECAUCIONES

• Compruebe que los accesorios se han incluido con la unidad interior.
• No instale las unidades interiores en el exterior. Si lo hace, podrían derivarse riesgos o producirse fugas eléctricas.
• Tenga en cuenta la distribución de aire desde cada unidad interior hacia el espacio de la habitación y seleccione una ubicación adecuada para obtener una temperatura uniforme del aire en la habitación.
• Cierre las ventanas y puertas mientras el aire acondicionado está funcionando. De lo contrario, se dificultará el correcto control de la temperatura de la habitación por parte del aire acondicionado.
• Si el filtro está muy sucio, se reducirá la capacidad frigorífica y de refrigeración del equipo.
• No bloquee las entradas y salidas de aire tanto de la unidad interior como de la exterior. De lo contrario se reducirá la capacidad de refrigeración y calefacción.
• No instale la unidad interior bajo la exposición directa de la luz solar.
• Apriete las tuercas cónicas con el par de apriete indicado en el manual de la unidad. Un apriete excesivo puede provocar fugas de refrigerante.

1.3. ADVERTENCIA RAEE

- No deseche aparatos eléctricos como basura municipal sin tipo, use otras instalaciones de desecho.

- Contacte con la administración local para obtener más información sobre los sistemas de recogida disponibles.

- Si los aparatos eléctricos se desechan en vertederos de basura, las sustancias peligrosas pueden salirse y contaminar el agua y llegar a la cadena de alimentación, dañando nuestra salud y bienestar.

- Cuando se repongan antiguos aparatos por nuevos, el distribuidor está obligado legalmente a tomar de vuelta su aparato antiguo para desecharlo gratuitamente.

		CANTIDAD
No.	NOMBRE	RZT50	RZT70	RZT100	RZT120	RZT140	RZT160
1	Manual de instalación	1	1	1	1	1	1
2	Pipeta de condensados	1	1	1	1	1	1
3	Rácores de conexión	2	2	2	2	2	2

2.2. UNIDAD INTERIOR

		CANTIDAD
No.	NOMBRE	RZND	RZNK	RZNC
1	Manual de usuario	1	1	1
2	Control remote	0	1	1
3	Pilas	0	2	2
4	Control con cable	1	0	0
5	Tornillos fijación	0	4	0
6	Tubo drenaje	0	1	1
7	Tubo de aislamiento	2	2	2

Nota:

- Las descripciones en este manual son para referencia y pueden tener ligeras diferencias con el producto real.

3. DATOS TÉCNICOS

3.1. LÍMITES DE OPERACIÓN

		UNIDAD INTERIOR	UNIDAD EXTERIOR
REFRIGERACIÓN	MÁX		52 °C
	MÍN	15 °C	-10 °C
CALEFACCIÓN	MÁX	30 °C	24 °C
	MÍN		-15 °C

3.2. CARACTERÍSTICAS TÉCNICAS

UNIDADES CONDUCTO
CONJUNTOS	RZD50	RZD70	RZD100	RZD120	RZD140	RZD160
Tipo	ULTRA DC Inverter	ULTRA DC Inverter	ULTRA DC Inverter	ULTRA DC Inverter	ULTRA DC Inverter	ULTRA DC Inverter
Capacidad Frío nom.(mín.-máx.) (kW)	5,00(1,53-5,60)	7,00(2,16-8,20)	10,5(2,9-12,0)	12,1(3,2-13,2)	14,00(4,10-16,00)	16,00(4,80-17,30)
Capacidad Calor nom.(mín.-máx.) (kW)	5,60(1,40-6,20)	8,00(1,98-9,30)	12,5(2,6-13,2)	13,5(3,0-14,7)	16,00(4,60-17,50)	17,00(4,90-18,50)
SEER/SCOP	6,1/4,0	6,1/4,0	6,1/4,0	5,6/4,0	5,6/4,0	5,6/4,0
Clasificación energética refrigeración/calefacción	A++/A+	A++/A+	A++/A+	A+/A+	A+/A+	A+/A+
Potencia nominal absorbida refrigeración (kW)	1,54(0,47-2,30)	2,05(0,67-3,56)	3,23(0,71-4,71)	4,28(0,8-5,39)	4,67(1,21-6,48)	5,61(1,38-6,85)
Corriente nominal absorbida refrigeración (A)	6,76(2,25-10,10)	9,02(3,21-15,63)	14,33(3,84-20,67)	18,97(4,35-23,66)	7,32(2,50-10,39)	8,81(2,85-10,99)
Potencia nominal absorbida calor (kW)	1,55(0,46-2,25)	2,20(0,65-3,62)	3,50(0,47-4,13)	4,10(0,58-4,90)	4,57(0,92-5,66)	4,96(0,98-6,00)
Corriente nominal absorbida calor (A)	6,81(2,20-9,88)	9,65(3,11-15,90)	15,53(2,57-18,3)	18,19(3,14-21,74)	7,17(1,90-9,08)	7,78(2,02-9,62)
Máxima potencia absorbida (kW)	2,40	3,80	5,37	5,68	7,00	7,50
Máxima corriente absorbida (A)	13,04	20,65	23,6	24,9	10,31	11,05
Alimentación (V~,Hz,N° fases)	220~240, 50,1	220~240, 50,1	220~240, 50,1	220~240, 50,1	380~415, 50,3	380~415, 50,3
Diámetro tubería de líquido (pulgadas/mm)	1/4"/6,35	3/8"/9,52	3/8"/9,52	3/8"/9,52	3/8"/9,52	3/8"/9,52
Diámetro tubería de gas (pulgadas/mm)	1/2"/12,7	5/8"/15,88	5/8"/15,88	5/8"/15,88	3/4"/19,05	3/4"/19,05
UNIDAD INTERNA	RZND50	RZND70	RZND100	RZND120	RZND140	RZND160
Cables de alimentación (mm2)	2x1,0+T	2x1,0+T	2x1,0+T	2x1,0+T	4x1,0+T	4x1,0+T
Cables de interconexión (mm2)	2x0,2	2x0,2	2x0,2	2x0,2	2x0,2	2x0,2
Dimensiones unidad interior ancho/fondo/alto (mm)	890×785×290	890×785×290	1250×785×290	1250×785×290	1250×785×290	1250×785×290
Peso unidad interior (kg)	34	36	52	52	52	52
Presión estática disponible (Pa)	0-50	0-80	0-80	0-80	0-80	0-80
Caudal de aire A/M/B (m3/h)	1150/960/840	1400/1190/980	2000/1700/1450	2000/1700/1450	2600/2000/1650	2600/2000/1650
Presión sonora interior dB(A) A/M/B	42/40/37	46/42/38	51/48/45	51/48/45	52/49/46	52/49/46
Potencia sonora dB(A)	52	56	62	62	62	62
UNIDAD EXTERNA	RZT50	RZT70	RZT100	RZT120	RZT140	RZT160
Cables de alimentación (mm2)	2x2,5+T	2x4,0+T	2x6,0+T	2x6,0+T	4x1,5+T	4x1,5+T
Dimensiones unidad exterior ancho/fondo/alto (mm)	800×286×530	890×320×670	940×368×1366	940×368×1366	940×368×1366	940×368×1366
Peso unidad exterior (kg)	40	53	93	93	108	108
Presión sonora dB(A)	55	58	58	58	59	59
Potencia sonora dB(A)	64	66	67	67	68	68
Tipo gas refrigerante (PCA)*	R410A (2088)
Cantidad de gas frigorífico (kg)	1,28	1,90	2,85	2,85	3,70	3,70
tCO2 equivalente	2,67	3,97	5,95	5,95	7,73	7,73
Carga de refrigerante para (m)	8	8	8	8	8	8
Carga adicional (g/m)	20	50	50	50	50	50
Máxima presión de descarga (MPa)	4,15	4,15	4,15	4,15	4,15	4,15
Máxima presión aspiración (MPa)	1,15	1,15	1,15	1,15	1,15	1,15

*Estos equipos de aire acondicionado continen gases fluorados de efecto invernadero contemplados en el protocolo de Kyoto.

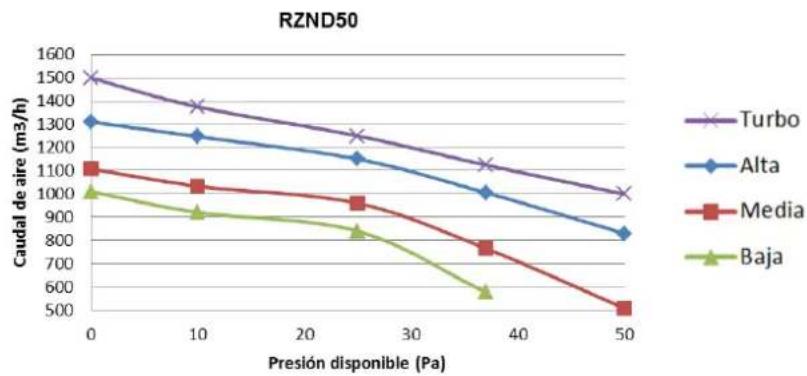

CURVAS DE CAUDAL/PRESIÓN DISPONIBLE UNIDADES CONDUCTO

Nota:

- La velocidad Turbo solo puede ser seleccionada desde el control remoto por infrarrojos. No se puede seleccionar esta velocidad a través del control con cable.

UNIDADES CASSETTE
CONJUNTOS	RZK50	RZK70	RZK100	RZK120	RZK140	RZK160
Tipo	ULTRA DC Inverter	ULTRA DC Inverter	ULTRA DC Inverter	ULTRA DC Inverter	ULTRA DC Inverter	ULTRA DC Inverter
Capacidad Frío nom.(mín.-máx.) (kW)	5,00(1,53-5,60)	7,00(2,16-8,20)	10,5(2,9-12,0)	12,1(3,2-13,2)	14,00(4,10-16,00)	16,00(4,80-17,30)
Capacidad Calor nom.(mín.-máx.) (kW)	5,60(1,40-6,20)	8,00(1,98-9,30)	12,5(2,6-13,2)	13,5(3,0-14,7)	16,00(4,60-17,50)	17,00(4,90-18,50)
SEER/SCOP	6,1/4,0	6,1/4,0	6,1/4,0	5,6/4,0	5,6/4,0	5,6/4,0
Clasificación energética refrigeración/calefacción	A++/A+	A++/A+	A++/A+	A+/A+	A+/A+	A+/A+
Potencia nominal absorbida refrigeración (kW)	1,54(0,47-2,30)	2,05(0,67-3,56)	3,28(0,71-4,71)	4,28(0,8-5,39)	4,67(1,21-6,48)	5,61(1,38-6,85)
Corriente nominal absorbida refrigeración (A)	6,76(2,25-10,10)	9,02(3,21-15,63)	14,56(3,84-20,67)	18,97(4,35-23,66)	7,32(2,50-10,39)	8,81(2,85-10,99)
Potencia nominal absorbida calor (kW)	1,55(0,46-2,25)	2,20(0,65-3,62)	3,64(0,47-4,13)	4,10(0,58-4,90)	4,57(0,92-5,66)	4,96(0,98-6,00)
Corriente nominal absorbida calor (A)	6,81(2,20-9,88)	9,65(3,11-15,90)	16,17(2,57-18,3)	18,19(3,14-21,74)	7,17(1,90-9,08)	7,78(2,02-9,62)
Máxima potencia absorbida (kW)	2,40	3,80	5,37	5,68	7,00	7,50
Máxima corriente absorbida (A)	13,04	20,65	23,6	24,9	10,31	11,05
Alimentación (V~,Hz,N° fases)	220~240,50,1	220~240,50,1	220~240,50,1	220~240,50,1	380~415,50,3	380~415,50,3
Diámetro tubería de líquido (pulgadas/mm)	1/4"/6.35	3/8"/9.52	3/8"/9.52	3/8"/9.52	3/8"/9.52	3/8"/9.52
Diámetro tubería de gas (pulgadas/mm)	1/2"/12.7	5/8"/15.88	5/8"/15.88	5/8"/15.88	3/4"/19,05	3/4"/19,05
UNIDAD INTERNA	RZBK50	RZBK70	RZBK100	RZBK120	RZBK140	RZBK160
Panel	PK50	PK160	PK160	PK160	PK160	PK160
Cables de alimentación (mm2)	2x1,0+T	2x1,0+T	2x1,0+T	2x1,0+T	4x1,0+T	4x1,0+T
Cables de interconexión (mm2)	2x0,2	2x0,2	2x0,2	2x0,2	2x0,2	2x0,2
Dimensiones unidad interior ancho/fondo/alto (mm)	570x570x260	835x835x250	835x835x290	835x835x290	835x835x290	835x835x290
Dimensiones panel ancho/fondo/alto (mm)	650x650x55	950x950x55	950x950x55	950x950x55	950x950x55	950x950x55
Peso unidad interior (kg)	17	24	26,5	26,5	26,5	26,5
Peso unidad panel (kg)	3	5	5	5	5	5
Caudal de aire A/M/B (m3/h)	800/670/550	1300/1050/950	1800/1550/1350	1800/1550/1350	2050/1750/1500	2050/1750/1500
Presión sonora interior dB(A) A/M/B	46/44/36	47/43/38	51/48/45	51/48/45	53/48/42	53/48/42
Potencia sonora dB(A)	56	57	62	62	63	63
UNIDAD EXTERNA	RZT50	RZT70	RZT100	RZT120	RZT140	RZT160
Cables de alimentación (mm2)	2x2,5+T	2x4,0+T	2x6,0+T	2x6,0+T	4x1,5+T	4x1,5+T
Dimensiones unidad exterior ancho/fondo/alto (mm)	800x286x530	890x320x670	940x368x1366	940x368x1366	940x368x1366	940x368x1366
Peso unidad exterior (kg)	40	53	93	93	108	108
Presión sonora dB(A)	55	58	58	58	59	59
Potencia sonora dB(A)	64	66	67	67	68	68
Tipo gas refrigerante (PCA)*	R410A (2088)
Cantidad de gas frigorífico (kg)	1,28	1,90	2,85	2,85	3,70	3,70
tCO2 equivalente	2,67	3,97	5,95	5,95	7,73	7,73
Carga de refrigerante para (m)	8	8	8	8	8	8
Carga adicional (g/m)	20	50	50	50	50	50
Máxima presión de descarga (MPa)	4,15	4,15	4,15	4,15	4,15	4,15
Máxima presión aspiración (MPa)	1,15	1,15	1,15	1,15	1,15	1,15

*Estos equipos de aire acondicionado continen gases fluorados de efecto invernadero contemplados en el protocolo de Kyoto.

UNIDADES SUELO-TECHO
CONJUNTOS	RZC50	RZC70	RZC100	RZC120	RZC140	RZC160
Tipo	ULTRA DC Inverter	ULTRA DC Inverter	ULTRA DC Inverter	ULTRA DC Inverter	ULTRA DC Inverter	ULTRA DC Inverter
Capacidad Frío nom.(mín.-máx.) (kW)	5,00(1,53-5,60)	7,00(2,16-8,20)	10,5(2,9-12,0)	12,1(3,2-13,2)	14,00(4,10-16,00)	16,00(4,80-17,30)
Capacidad Calor nom.(mín.-máx.) (kW)	5,60(1,40-6,20)	8,00(1,98-9,30)	12,5(2,6-13,2)	13,5(3,0-14,7)	16,00(4,60-17,50)	17,00(4,90-18,50)
SEER/SCOP	6,1/4,0	6,1/4,0	6,1/4,0	5,6/4,0	5,6/4,0	5,6/4,0
Clasificación energética refrigeración/calefacción	A++/A+	A++/A+	A++/A+	A+/A+	A+/A+	A+/A+
Potencia nominal absorbida refrigeración (kW)	1,54(0,47-2,30)	2,05(0,67-3,56)	3,37(0,71-4,71)	4,28(0,8-5,39)	4,95(1,21-6,48)	5,80(1,38-6,85)
Corriente nominal absorbida refrigeración (A)	6,76(2,25-10,10)	9,02(3,21-15,63)	14,93(3,84-20,67)	18,97(4,35-23,66)	7,76(2,50-10,39)	9,10(2,85-10,99)
Potencia nominal absorbida calor (kW)	1,55(0,46-2,25)	2,20(0,65-3,62)	3,68(0,47-4,13)	4,10(0,58-4,90)	4,57(0,92-5,66)	4,96(0,98-6,00)
Corriente nominal absorbida calor (A)	6,81(2,20-9,88)	9,65(3,11-15,90)	16,31(2,57-18,3)	18,19(3,14-21,74)	7,17(1,90-9,08)	7,78(2,02-9,62)
Máxima potencia absorbida (kW)	2,40	3,80	5,37	5,68	7,00	7,50
Máxima corriente absorbida (A)	13,04	20,65	23,6	24,9	10,31	11,05
Alimentación (V~,Hz,N° fases)	220~240,50,1	220~240,50,1	220~240,50,1	220~240,50,1	380~415,50,3	380~415,50,3
Diámetro tubería de líquido (pulgadas/mm)	1/4"/6.35	3/8"/9.52	3/8"/9.52	3/8"/9.52	3/8"/9.52	3/8"/9.52
Diámetro tubería de gas (pulgadas/mm)	1/2"/12.7	5/8"/15.88	5/8"/15.88	5/8"/15.88	3/4"/19,05	3/4"/19,05
UNIDAD INTERNA	RZNC50	RZNC70	RZNC100	RZNC120	RZNC140	RZNC160
Cables de alimentación (mm2)	2x1,0+T	2x1,0+T	2x1,0+T	2x1,0+T	4x1,0+T	4x1,0+T
Cables de interconexión (mm2)	2x0,2	2x0,2	2x0,2	2x0,2	2x0,2	2x0,2
Dimensiones unidad interior ancho/alto/fondo (mm)	930×660×205	1280×660×205	1630×660×205	1630×660×205	1630×660×205	1630×660×205
Peso unidad interior (kg)	25	32	44	44	44	44
Caudal de aire A/M/B (m3/h)	900/730/650	1300/1052/920	1800/1550/1350	1800/1550/1350	2000/1600/1400	2000/1600/1400
Presión sonora interior dB(A) A/M/B	45/42/37	47/45/43	53/50/47	53/50/47	54/50/46	54/50/46
Potencia sonora dB(A)	55	57	63	63	64	64
UNIDAD EXTERNA	RZT50	RZT70	RZT100	RZT120	RZT140	RZT160
Cables de alimentación (mm2)	2x2,5+T	2x4,0+T	2x6,0+T	2x6,0+T	4x1,5+T	4x1,5+T
Dimensiones unidad exterior ancho/fondo/alto (mm)	800×286×530	890×320×670	940×368×1366	940×368×1366	940×368×1366	940×368×1366
Peso unidad exterior (kg)	40	53	93	93	108	108
Presión sonora dB(A)	55	58	58	58	59	59
Potencia sonora dB(A)	64	66	67	67	68	68
Tipo gas refrigerante (PCA)*	R410A (2088)
Cantidad de gas frigorífico R410A (kg)	1,28	1,90	2,85	2,85	3,70	3,70
tCO2 equivalente	2,67	3,97	5,95	5,95	7,73	7,73
Carga de refrigerante para (m)	8	8	8	8	8	8
Carga adicional (g/m)	20	50	50	50	50	50
Máxima presión de descarga (MPa)	4,15	4,15	4,15	4,15	4,15	4,15
Máxima presión aspiración (MPa)	1,15	1,15	1,15	1,15	1,15	1,15

*Estos equipos de aire acondicionado continen gases fluorados de efecto invernadero contemplados en el protocolo de Kyoto.

4. INSTALACIÓN

4.1. INSTALACIÓN DE LA UNIDAD EXTERIOR

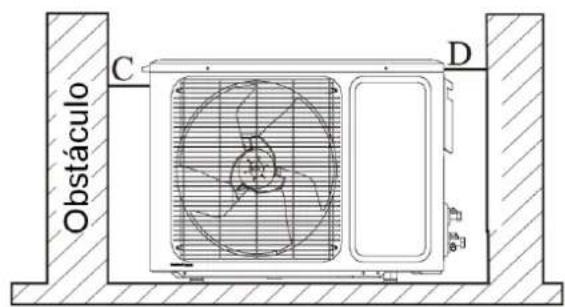

Espacios de instalación

Asegúrese que se cumplan los siguientes requerimientos al seleccionar el espacio de instalación:

A>300mm ; B>1500mm ; C>300mm ; D>500mm

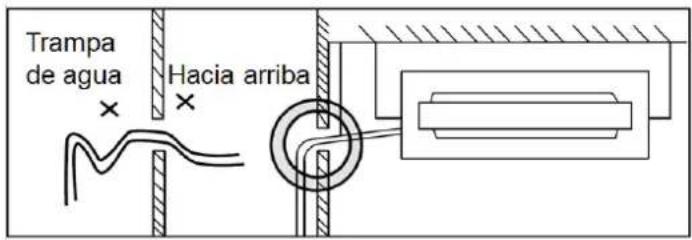

Las siguientes figuras muestran ejemplos de instalaciones incorrectas y correctas:

Instalaciones incorrectas
Instalaciones correctas

Localización de los centros de los orificios de pernos de los pies

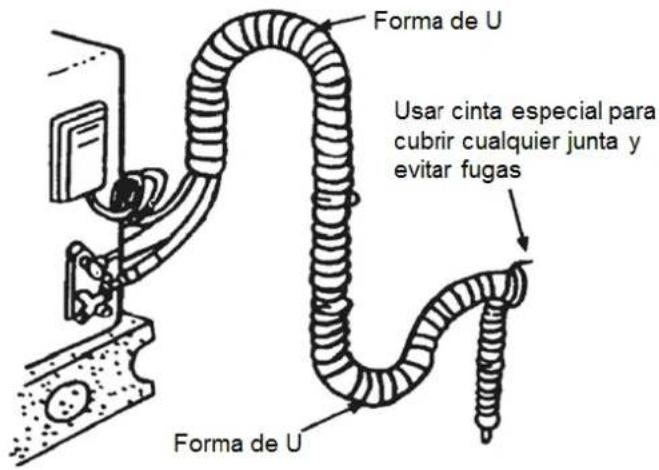

Tuberías de conexión

• Envolver las tuberías de gas, la de drenaje y el cableado eléctrico de extremo a extremo.
• Asegurar con cinta toda la envoltura y fijar a la pared.

• Si usted quiere tener la tubería de descarga de agua adicional, el extremo del tubo debe estar dentro de una cierta distancia de la superficie (no lo deje bajo el agua. Fijelo a la pared para que no sea sacudido por el viento).
• Envuelva las tuberías y los cables desde la parte superior hacia abajo.
• Envuelva las tuberías que se encuentran cerca de la pared para evitar que el agua entre en la habitación.
• Utilice abrazaderas u otros accesorios para sujetar las tuberías en las paredes.

Distancias frigoríficas de tubería

Note:

- Todas las siguientes especificaciones deben de ser cumplidas al mismo tiempo:

		RZT50	RZT70	RZT100	RZT120	RZT140	RZT160
Longitud máxima de tubería (m)	L	20	30	30	30	50	50
Máxima diferencia de altura (m)	H	10	15	15	15	20	20
Distancia precargada (m)	P	8	8	8	8	8	8
Carga adicional (g/m)	C	20	50	50	50	50	50

Ajuste de carga de refrigerante: En caso de que la longitud de tubería exceda P, se deberá cargar el equipo con refrigerante R-410A según la siguiente fórmula:

Pipe length	≤P m	No se requiere carga extra de refrigerante
	>P m	Carga extra de refrigerante requerida:C g/m x (longitud de tubería (m) - P)

Donde P son los metros de pre-carga de gas de cada equipo.

4.2. INSTALACIÓN DE LA UNIDAD INTERIOR

4.2.1. CONDUCTO [RZND(50/70/100/120/140/160)]

Espacios de instalación

Asegúrese que se cumplan los siguientes requerimientos al seleccionar el espacio de instalación:

Localización de los ganchos de suspensión

Modelo	A	B	C
50	590	890	940
70
100	950	1250	1300
120
140
160

Instalación

Existen dos tipos de instalación del conducto:

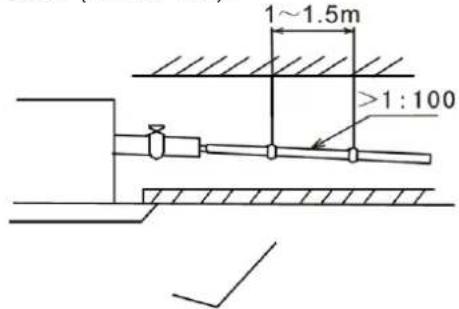

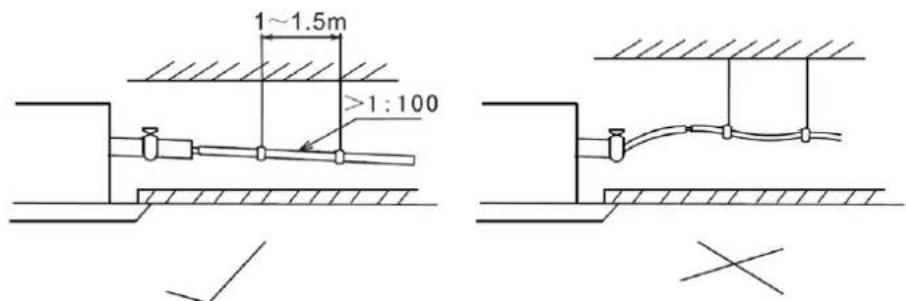

Instalación del a tubería de drenaje

1. Como se muestra en la figura, para un correcto drenaje, la unidad interior debe estar ligeramente inclinada hacia el orificio de drenaje.

1. La tubería de drenaje debe de tener una pendiente negativa de ente (1/50-1/100). Un pendiente erróneo o positivo puede provocar el retorno de los condensados al interior del equipo o fugas de agua.

2. Durante el conexionado de la tubería, no usar demasiado fuerza sobre la junta del puerto de drenaje de la unidad interior.

3. Existe un orificio de drenaje en cada lado de la unidad interior; el puerto de drenaje no usado debe ser cerrado.

1. La unidad dispone de bomba de drenaje capaz de vencer 1200 mm de altura.

Note:

- La tubería de drenaje debe ser envuelta de material aislante térmicamente (aislante de goma de grosor mínimo 8mm), de lo contrario podrían ocurrir condensaciones y goteos.

4.2.2. CASSETTE [RZNK(50/70/100/120/140/160)]

Espacios de instalación

Asegúrese que se cumplan los siguientes requerimientos al seleccionar el espacio de instalación:

Las distancias mínimas recomendadas entre unidades y obstáculos son las mostradas en la siguiente figura:

Asegurarse de que el lugar de instalación es capaz de soportar 4 veces el peso de la unidad.

Instalación del filtro y el panel

El filtro debe fijarse al panel las pestañas correspondientes.

Fijar el panel al cuerpo del cassette con los 4 tornillos suministrados para este cometido atornillando estos en cada una de las 4 esquinas del panel.

Nota:
- Durante la instalación y montaje del panel, asegurarse de que el motor de las lamas queda en la esquina de las tuberías de refrigerante de la unidad interior.

Localización de los ganchos de suspensión

Modelo 50

Modelo 70

Modelo 100/120/140/160

La superficie donde se suspenda el equipo debe ser firme y capaz de soportar cargas de hasta 200 kg y ser capaz de soportar vibraciones durante un periodo de tiempo prolongado.

El cassette debe suspenderse como se muestra en el siguiente esquema:

Instalación del a tubería de drenaje

1. La tubería de drenaje drenaje debe de estar correctamente aislada para evitar la condensación. La tubería de drenaje deberá instalarse con un pendiente negativa de entre (1/100-150).

1. Las unidades están provistas de bomba de drenaje integrada capaz de vencer 700 mm para el modelo 50 y 1200 mm para modelos 70/100/120/140/160.

1. Cuando el drenaje sea compartido, la tubería de drenaje deberá ser instalada a más de 100 mm por debajo de cada salida de condensados de cada unidad, tal y como se indica en la figura.

4.2.3. SUELO&TECHO [RZNC(50/70/100/120/140/160)]

Espacios de instalación

Asegúrese que se cumplan los siguientes requerimientos al seleccionar el espacio de instalación:

Instalación en techo

Instalación en suelo

Localización de los ganchos de suspensión

Instalación en techo

1. La superficie donde se suspenda el equipo debe ser firme y capaz de soportar cargas de hasta 200 kg y ser capaz de soportar vibraciones durante un periodo de tiempo prolongado.

1. La suspensión de la unidad debe ser llevada a cabo como se describe a continuación:

a. Ajustar la posición relativa de la unidad utilizando un nivel, de lo contrario se podrían producir fugas de agua.
b. Apriete las tuercas y asegúrese de que los ganchos estén firmemente fijados a las tuercas.
c. Una vez la unidad este instalada, asegurarse que la unidad no se balancea.

Instalación del a tubería de drenaje

- La tubería de drenaje drenaje debe de estar correctamente aislada para evitar la condensación. La tubería de drenaje deberá instalarse con un pendiente negativa de entre (1/100-150).

1. Quitar la tapa trasera del control.
2. Usar 2 tornillos para fijar la base a la pared como se muestra en la figura inferior.

5. TUBERÍAS DE REFRIGERANTE

5.1. CONEXIÓN DE TUBERÍAS

• La metodología de conexión de tuberías es el mismo tanto para unidades interiores como exteriores.
• Conecte los tubos a la unidad; apunte hacia el centro de la tubería y apriete con llave hasta que quede bien firme, la dirección de la fijación está en la siguiente figura.

Seguir la dirección de la figura

• Apuntando para el centro del tubo, apriete el tornillo con fuerza.
• Apriete las tuercas cónicas tal y como se indica en la figura aplicando el torque correspondiente según el diámetro de la tubería.
• Verifique la no existencia de fugas en la conexión vertiendo agua y jabón sobre la misma.
• Aísle las conexiones de refrigerantes.

5.2. PRUEBA DE ESTANQUEIDAD

Una vez conectadas las tuberías de refrigerante se debe realizar la prueba de estanqueidad para asegurarse de la no existencia de fugas presurizando el sistema con nitrógeno.

Metodología

1. Conecte el puente de manómetros a las válvulas de servicio de las tuberías de gas de la unidad exterior.
2. Con las válvulas de servicio de la unidad exterior cerradas, conecte la botella de nitrógeno al puente de manómetros de manera que carguemos las tuberías a través de este.
3. Cargue la instalación (tuberías y unidades interiores) con nitrógeno hasta una presión de unos 40 bar.
4. Cierre las llaves del puente de manómetros del lado de la botella. Esperar que la presión se estabilice.
5. Compruebe que no disminuye la presión. Una vez se estabilice la presión, el tiempo de comprobación debe de ser no inferior a 30 minutos.
6. Una vez verificado que el sistema no presenta fugas, cierre el puerto de alta y de baja del puente de manómetros para así poder retirar la botella de nitrógeno.

5.3. PROCEDIMIENTO DE VACÍO

Una vez realizado el conexionado de las tuberías de refrigerante y comprobada la no existencia de fugas, es totalmente necesario realizar el vacío del sistema para así eliminar el aire húmedo del sistema. De lo contrario puede causar problemas en el compresor.

Metodología

1. Conecte la bomba de vacío al puente de manómetros en su toma central.
2. Conecte el lado de baja y el lado alta del puente de manómetros a los puertos de servicio de la unidad exterior.
3. Abra la llave de baja y de alta del puerto de manómetros con las llaves de servicio de la unidad exterior cerradas.
4. Poner en marcha la bomba de vacío. Dejar la bomba funcionando hasta alcanzar - 76 cm de Hg en el vacuómetro.
5. Una vez finalizado el proceso, cierre las válvulas del puente de mangueras y apague la bomba de vacío.

5.4. CARGA DE REFRIGERANTE

En caso de que la longitud de tubería sea mayor que los metros de precarga, se deberá ajustar la carga de refrigerante con la carga adicional correspondiente:

	RZT50	RZT70	RZT100	RZT120	RZT140
PRECARGA (m)	8	8	8	8	8
CARGA ADICIONAL (g/m)	20	50	50	50	50

Metodología

1. Calcule la carga de refrigerante a añadir considerando los parámetros especificados en la sección "DISTÁNCIAS DE TUBERÍA FRIGORÍFICAS" de este manual.
2. Conecte la botella de refrigerante R 410A en la posición de carga de líquido en la toma media del puente de manómetros donde estaba conectada la botella de nitrógeno o la bomba de vacío.
3. Conecte la manguera del puente de manómetros al puerto de carga de la unidad exterior (gas). Al inyectar el refrigerante líquido por la toma de gas se debe hacer despacio y tener mucho cuidado con los golpes de líquido al compresor.
4. Coloque la botella de refrigerante en una báscula.
5. Abrimos la llave de paso para permitir el paso de refrigerante.
6. Cerramos la llave cuando el peso de la botella coincida con la cantidad a cargar.

6. CONEXIÓN ELÉCTRICA

6.1. CONEXIONADO DE ALIMENTACIÓN E INTERCONEXIÓN

Los cables de conexión deben cumplir con las especificaciones de la siguiente tabla:

MODELO UNIDAD EXTERIOR	50	70	100	120	140	160
Alimentación interior ( mm2 )	2 × 1,5+T	2 × 1,5+T	2 × 1,5+T	2 × 1,5+T	4 × 1,5+T	4 × 1,5+T
Alimentación exterior ( mm2 )	2 × 2,5+T	2 × 4,0+T	2 × 6,0+T	2 × 6,0+T	4 × 1,5+T	4 × 1,5+T
interconexión ( mm2 )	4 × 1,0+T	4 × 1,0+T	4 × 1,0+T	4 × 1,0+T	4 × 1,0+T	4 × 1,0+T

Modelo 50/70/100/120 (monofásico)

Modelo 140/160 (trifásico)

- Conectar la alimentación a la unidad exterior e interior y realizar el conexionado eléctrico según el siguiente diagrama:

Note:

• Se debe realizar el conexionado según lo indicado en el diagrama. De lo contrario, se podría dañar el equipo.
• Conectar el tierra correctamente, de lo contrario podrían ocurrir errores de funcionamiento o dañar algún componente del equipo, pudiendo incluso incendiarse.
• No cruzar la polaridad de la alimentación.
• Una vez realizado el conexionado eléctrico, tire ligeramente de los cables para confirmar que estos están bien fijados.

6.2. CONEXIONADO CONTROL CON CABLE

• En el caso de unidades conducto, el equipo vendrá suministrado con control con cable.
• El conector blanco del control se deberá conectar al conector "CN7" de la placa de control de la unidad interior conducto tal y como se indica en la figura:

7.1. PROCEDIMIENTOS DE COMPROBACIÓN

1. Asegúrese de que las válvulas de servicio de la línea de gas y de líquido están completamente abiertas.
2. Cerciórese de que no hay ninguna fuga de refrigerante.
3. Compruebe que el cableado eléctrico de las unidades interiores y exteriores está conectado tal y como se indica en el capítulo “Cableado eléctrico”.
4. Cerciórese de que cada terminal (L,N) está conectado correctamente a la fuente de alimentación.
5. Encienda el sistema de aire acondicionado en modo enriamiento durante 30 minutos o más.

7.2. EVALUACIÓN DEL FUNCIONAMIENTO

MODELO:

NÚMERO DE SERIE:

NOMBRE Y DIRECCIÓN DEL CLIENTE:

FECHA:

¿Es correcta la dirección de rotación de los ventiladores de las unidades interiores?
- ¿Es correcta la dirección de rotación del ventilador de la unidad exterior?
- ¿Se oyen sonidos anómalos en el compresor?
¿Se ha dejado funcionando la unidad durante al menos veinte (30) minutos?
- Comprobación de la temperatura de la habitación:

Ent A: BS /BH °C

Sal A: BS ____ / BH ____ °C

Ent B: BS /BH °C

Sal B: BS____ / BH____ °C

• Comprobación de la temperatura exterior:
  Ent: BS /BH °C
  Sal: BS / BH °C
  ■ Comprobación de la presión:
  Presión de descarga: Pd=____ Bar
  Presión de aspiración: Ps=____ Bar
  ■ Comprobación de tensión:
  Tensión nominal: V
• Comprobación de la corriente de servicio de entrada del compresor
  Entrada: kW
  Corriente de servicio: A
• ¿Es adecuada la carga de refrigerante?
• ¿Los dispositivos de control del funcionamiento funcionan correctamente?
• ¿Los dispositivos de seguridad funcionan correctamente?
• ¿Se ha comprobado que la unidad no tenga fugas de refrigerante?
  ¿La unidad está limpia por dentro y por fuera?
• ¿Están sujetos todos los paneles del equipo?
• ¿Los paneles del equipo están sujetos de modo que no produzcan ruidos?
  ¿Están limpios los filtros?
• ¿Están limpios los intercambiadores de calor?
• ¿Están abiertas las válvulas de servicio de gas y líquido?
  ¿El agua de desagüe fluye sin problemas por las tuberías de desagüe?
  ■

8. CÓDIGOS DE ANOMALÍA

En el caso de anomalía, se mostrará el código correspondiente en el display de la unidad interior o en la pantalla de control por cable:

8.1. CÓDIGOS ANOMALIA UNIDAD INTERIOR

CÓDIGO	DESCRIPCIÓN	REARME
A1	Anomalia del sensor temperatura sala	SI
A2	Anomalia del sensor temperatura evaporador	SI
A5	Anomalia de la bomba de drenaje interior	SI
A6	Anomalia del motor ventilador interior	SI
A8	Anomalia del modulo EPROM de la unidad interior	NO
A9	Anomalia de comunicación entre unidad interior y unidad exterior	NO
AA	Anomalia de comunicación entre unidad interior y control por cable	NO

8.2. CÓDIGOS DE ANOMALÍA UNIDAD EXTERIOR

CÓDIGO	DESCRIPCIÓN	REARME
C1	Anomalia del sensor temperatura exterior	SI
C2	Anomalia en el sensor de temperatura de desescarche	SI
C3	Anomalia sensor temperatura de descarga	SI
C6	Anomalia sensor de temperatura de succión	SI
C8	Anomalia sensor de temperatura de gas	SI
H1	Anomalia por presostato de alta	SI
H4	Anomalia por presostato de baja	SI
E1	Protección de la vàlvula de 4 vías	SI
E3	Protección por alta temperatura de descarga	NO
E8	Protección por alta temperatura de gas	SI
J2	Anomalía de comunicación entre unidad interior y unidad exterior	SI
J3	Anomalia de comunicación entre PCB y módulo inverter	SI
3H/5H	Anomalia de comunicación entre la PCB y el modulo de control del ventilador	SI
J7	Anomalia en el módulo EPROM de la PCB de la unidad exterior	NO
31	Protección del módulo (F0)	SI
32	Protección del módulo hardware	SI
33	Protección del módulo software	SI
34	Compresor desconectado	SI
35	Protección por sobre-correiente en la fase del compresor	SI
36	Anomalia del bus DC por sobre-voltaje o voltaje reducido	SI
38	Anomalia del modulo invertir por alta temperatura	SI
39	Protección por alta temperatura del módulo inverter	SI
3E	Anmalia de sincronismo del compresor	NO

Nuestra compañía declara que estos productos presentan el marcado CE de acuerdo con los requisitos esenciales de las siguientes directivas:

• 2006/95/EC – Direcva de bajo voltaje
• 2004/108/EC – Direcva de compabilidad electromagnéca
• 2009/125/EC – Direcva ErP

BAXI

Baxi Calefacción S.L.U.

Salvador Espriu, 9-11, 08908 L'Hospitalet del Llobregat – ESPAÑA

Tel. [phone]

www.baxi.es

BAXI

3) DURATA E DECORRENZA

7) LEGGE APPLICABILE E FORO COMPETENTE

2.2. UNIDADE INTERIOR

A>300mm ; B>1500mm ; C>300mm ; D>500mm

Evitar que la humedad se infiltre en las partes eléctricas

Instalação

4.2.2. CASSETE [RZNK(50/70/100/120/140/160)]

5. TUBAGENS FRIGORÍFICAS

Seguir la dirección de la figura

5.4. CARGA DE REFRIGERANTE

Metodologia

Modelos 140/160 (trifásico)

Notas:
