MANUAL DE USUARIO BGE 61 STIHL

Antes de usar la máquina lea y siga todas las precauciones de seguridad dadas en el manual de instrucciones – el uso incorrecto puede causar lesiones graves o mortales.

Manual de instrucciones

22 - 43

Contents

Acerca de este manual de instrucciones 23

INSTRUCCIONES IMPORTANTES DE SEGURIDAD 23

Medidas de seguridad y técnicas de manejo 25

Uso 31

Instalación del soplador 32

Instalación del accesorio de aspiradora 33

Conexión eléctrica de la máquina 35

Encendido de la máquina 36

Apagado de la máquina 37

Almacenamiento de la máquina 37

Información para mantenimiento 38

Componentes importantes 39

Especificaciones 40

Información de reparación 41

Desecho 41

Garantía limitada 42

Marcas comerciales 42

Direcciones 43

Este manual contiene las instrucciones de uso y de seguridad para todos los sopladores STIHL BGE. Permita que solamente las personas que comprenden la materia tratada en este manual manejen su soplador.

Para obtener el rendimiento y satisfacción máximos de la sopladora STIHL, es importante leer, comprender y seguir las precauciones de seguridad y las instrucciones de funcionamiento y mantenimiento antes de usarla. Para obtener más información, puede visitar el sitio www.stihlusa.com.

Comuníquese con su concesionario STIHL o con el distribuidor STIHL de su región si no entiende alguna de las instrucciones incluidas en este manual.

Los sopladores BGE 61 y 71 de STIHL son herramientas motorizadas a ser usadas por consumidores.

ADVERTENCIA

Dado que el soplador es una herramienta que funciona a gran velocidad, es necesario tomar medidas especiales de seguridad igual que con cualquier otra herramienta motorizada, para reducir el riesgo de lesiones. El uso descuidado o inapropiado puede causar lesiones graves e incluso la muerte.

000007631-002-EA

0458-290-8621-B.VA2.L18.

© ANDREAS STHL AG & Co. KG. 2018

STIHL®

Este manual de instrucciones está protegido por derechos de propiedad intelectual. Todos los derechos reservados, especialmente los derechos de reproducción, traducción y procesamiento con sistemas electrónicos.

BGE 61, BGE 71

Acerca de este manual de instrucciones

Pictogramas

Todos los pictogramas que se encuentran fijados o grabados en la máquina se muestran y explican en este manual.

Símbolos en el texto

Muchas de las instrucciones de uso y seguridad vienen acompañadas de ilustraciones.

Los pasos individuales o procedimientos descritos en el manual pueden estar señalados en diferentes maneras:

- Se usa un punto para denotar un paso o procedimiento.

Una descripción de un paso o procedimiento que se refiere directamente a una ilustración puede contener números de referencia que aparecen en la ilustración. Ejemplo:

●Suelte el tornillo (1).

●Palanca (2) ...

Además de las instrucciones de uso, en este manual pueden encontrarse párrafos a los que usted debe prestar atención especial. Tales párrafos están marcados con los símbolos y las palabras identificadoras:

PELIGRO

Indica un riesgo inminente de lesiones graves o mortales.

ADVERTENCIA

Identifica una situación de peligro que, al no evitarse, puede resultar en lesiones graves o mortales.

INDICACIÓN

Indica el riesgo de daños a la propiedad, incluyendo a la máquina o sus componentes.

Mejoramientos técnicos

La filosofía de STIHL es mejorar continuamente todos sus productos. Como resultado de ello, periódicamente se introducen cambios de diseño y mejoras. Por lo tanto, es posible que algunos cambios, modificaciones y mejoras no se describen en este manual. Si las características de funcionamiento o la apariencia de su máquina difieren de las descritas en este manual, comuníquese con el concesionario STIHL para obtener la ayuda que requiera.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Cuando usa un soplador eléctrico, debe tomar ciertas precauciones básicas, tal como las siguientes:

LEA TODAS LAS INSTRUCCIONES ANTES DE USAR EL SOPLADOR STIHL

¡ADVERTENCIA!

Para reducir el riesgo de incendios, sacudidas eléctricas u otras lesiones:

1. No deje el soplador desatendido cuando está enchufado. Desenchúfelo del tomacorriente cuando no está en uso y antes de ejecutar tareas de mantenimiento.
2. No lo exponga a lluvia. Guárdela bajo techo.
3. No permite el uso del aparato como juguete. Hay que prestar mucha atención al usarlo cerca de los niños.
4. Utilice el aparato solamente de la manera descrita en este manual. Utilice exclusivamente los accesorios recomendados por el fabricante.

español / EE.UU

1. No utilice un aparato que tenga un cordón o enchufe dañado. Si el soplador no está funcionando de la manera debida, tal como después de dejarlo caer, a la intemperie o dejarlo caer en el agua, devuélvalo al concesionario de STIHL para servicio.
2. No lleve el aparato con el cordón, ni use el cordón como manija, ni cierre el cordón en una puerta, ni tire del cordón a través de esquinas o bordes agudos. Mantenga el cordón lejos de las superficies calientes.
3. No tire del cordón para desenchufar el aparato. Para desenchufarlo, sujete el enchufe y no el cordón.
4. No manipule el enchufe ni el aparato con manos mojadas.
5. No coloque ningún objeto en las aberturas. No utilice con una abertura taponada; mantenga el aparato libre de polvo, pelusa, pelo u otros materiales que pueden reducir la corriente de aire.
6. Mantenga el pelo, la ropa suelta, los dedos y los demás partes del cuerpo lejos de las aberturas y las piezas en movimiento.
7. Apague todos los controles antes de desenchufar el aparato.

8. Tenga mucho cuidado al limpiar en escaleras.

9. No utilice el aparato para recoger líquidos inflamables o combustibles, tal como la gasolina, ni en un lugar donde los mismos pueden estar presentes.

10. Este soplador tiene aislamiento doble. Utilice solamente los repuestos idénticos. Vea las instrucciones de "Mantenimiento de sopladores con aislamiento doble."

CUANDO SE USA EL ACCESORIO DE ASPIRADORA

1. No utilice el accesorio de aspiradora en las superficies mojadas. Nunca intente aspirar líquidos ni materiales mojados (tales como hojas mojadas o pasto mojado).
2. No recoja objetos ardientes o que están echando humo, tales como los cigarrillos, los fósforos o las cenizas calientes.
3. No utilice esta herramienta motorizada en el modo de aspiradora sin la bolsa recolectora de polvo en su lugar.
4. Desenchufe el aparato antes de conectar el accesorio de aspiradora.
5. Desenchufe el aparato antes de abrir la rejilla de admisión o quitar el accesorio de aspiradora.

GUARDE ESTAS INSTRUCCIONES

Enchufe polarizado

Para reducir el riesgo de sacudidas eléctricas, este equipo tiene un enchufe polarizado (una clavija es más ancha que la otra). Este enchufe sólo puede conectarse a un tomacorriente polarizado en una posición. Si el enchufe no puede conectarse al tomacorriente, inviertalo. Si todavía no puede conectarse, solicite a un electricista calificado que instale un tomacorriente adecuado. No modifique el enchufe en modo alguno. Reemplace los cordones dañados o solicite su concesionario autorizado STIHL que los repare.

Medidas de seguridad y técnicas de manejo

Puesto que el uso de un soplador puede resultar peligroso, es necesario tomar precauciones de seguridad especiales para reducir el riesgo de lesiones personales.

Es importante que usted lea, comprenda bien y respete las siguientes advertencias y medidas de seguridad. Lea el manual de instrucciones y las precauciones de seguridad periódicamente. El uso descuidado o inadecuado puede causar lesiones graves o incluso la muerte.

Familiarícese completamente con los controles y con el modo de empleo adecuado del equipo. Sepa cómo apagar la máquina y desengranar los controles con rapidez.

Pida a su concesionario STIHL que le enseñe el manejo de la herramienta motorizada. Respete todas las disposiciones, reglamentos y normas de seguridad locales del caso.

ADVERTENCIA

No preste ni alquile nunca su herramienta motorizada sin entregar el manual de instrucciones. Asegúrese de que todas las personas que utilicen la máquina hayan comprendido la información que contiene este manual.

ADVERTENCIA

Utilice el soplador para limpiar hojas, ramas pequeñas, pasto, trozos de papel, suciedad y polvo de los prados, jardines, parques, senderos, calles, entradas de vehículos y estacionamientos, así como para tareas similares.

No debe usarse para ningún otro propósito ya que el uso indebido puede resultar en lesiones personales o daños a la propiedad, incluso daños de la máquina.

ADVERTENCIA

Nunca permita a los niños que usen un soplador. No se debe permitir la proximidad de otros, especialmente niños y animales, donde se esté utilizando la máquina. Nunca deje la máquina en funcionamiento sin vigilancia.

ADVERTENCIA

Para reducir el riesgo de ocasionar lesiones a las personas en la cercanía y daños a la propiedad, nunca deje la herramienta motorizada en marcha desatendida. Cuando no está en uso (por ejemplo durante el descanso), apáguela y asegúrese que las personas no autorizadas no puedan usarla.

La mayoría de las medidas de seguridad y avisos contenidos en este manual se refieren al uso de todos los sopladores de STIHL. Los distintos modelos pueden contar con piezas y controles diferentes. Vea la sección correspondiente de su

manual de instrucciones para tener una descripción de los controles y la función de los componentes de su modelo.

El uso seguro de un soplador atañe a

1. el operador
2. la herramienta motorizada
3. el uso de la herramienta motorizada.

EL OPERADOR

Condición física

Usted debe estar en buenas condiciones físicas y psíquicas y no encontrarse bajo la influencia de ninguna sustancia (drogas, alcohol, etc.) que le pueda restar visibilidad, destreza o juicio. No maneje esta máquina cuando está fatigado.

ADVERTENCIA

Esté alerta. Si se cansa, tómese un descanso. El cansancio puede provocar una pérdida del control. El uso de cualquier herramienta motorizada es fatigoso. Si usted padece de alguna dolencia que pueda ser agravada por la fatiga, consulte a su médico antes de utilizar esta máquina.

Vestimenta adecuada

ADVERTENCIA

Para reducir el riesgo de lesiones el operador debe usar el equipo protector adecuado.

español / EE.UU

ADVERTENCIA

Para reducir el riesgo de lesionarse los ojos, nunca maneje la herramienta motorizada si no tiene puestas gafas o anteojos de seguridad bien ajustados con una protección adecuada en las partes superior y lateral que satisfagan la norma ANSI Z87 "+" (o la norma nacional correspondiente).

El ruido de la herramienta motorizada puede dañar los oídos. Siempre use amortiguadores del ruido (tapones u orejeras) para protegerse los oídos. Los usuarios constantes y regulares deben someterse con frecuencia a un examen o control auditivo.

Esté especialmente alerta y tenga cuidado cuando se usa protectores de oídos, ya que los mismos reducen la posibilidad de oír señales de advertencia (gritos, alarmas, etc.).

LA HERRAMIENTA MOTORIZADA

Para las ilustraciones y definiciones de los componentes de la herramienta motorizada, vea el capítulo sobre "Piezas principales".

ADVERTENCIA

Nunca modifique, de ninguna manera, esta herramienta motorizada. Utilice únicamente los accesorios y repuestos suministrados por STIHL o expresamente autorizados por STIHL para usarse con el modelo específico de STIHL. Si bien es posible conectar a la herramienta motorizada de STIHL ciertos accesorios no autorizados, su uso puede ser, en la práctica, extremadamente peligroso.

Si la máquina experimenta cargas excesivas para las cuales no fue diseñada (por ejemplo, impactos severos o una caída), siempre asegúrese que esté en buenas condiciones antes de seguir con el trabajo. Compruebe específicamente que los controles y dispositivos de seguridad funcionen correctamente. No siga manejando esta máquina si está dañada. En caso de dudas, pida que el concesionario de servicio de STIHL la revise.

ADVERTENCIA

No maneje nunca el aparato que está dañado o que no fue armado debidamente.

Para reducir el riesgo de lesiones, no haga funcionar el soplador sin que tenga instalado correctamente el tubo de soplado.

ADVERTENCIA

Las partículas pequeñas (por ej. el polvo) que pasan por el tubo de soplado y la boquilla pueden cargar el tubo con electricidad estática. Esto ocurre

especialmente en condiciones de baja humedad y mucho polvo. Para reducir el riesgo de electrochoques causadas por cargas estáticas y la posibilidad de lesiones causadas al perder el control de la máquina, su soplador tiene características que ayudan a reducir la acumulación de electricidad estática en el tubo y equilibrar la carga con respecto al motor y/o el operador:

USO DEL SOPLADOR ELECTRICO

Precauciones eléctricas

Vea también las precauciones de seguridad de electricidad listadas bajo "Precauciones importantes de seguridad", al principio de este manual.

ADVERTENCIA

Es necesario tomar precauciones especiales al usar sopladores eléctricos para reducir el riesgo de sufrir lesiones personales y causar daños a la propiedad como resultado de incendios y sacudidas eléctricas.

ADVERTENCIA

Al darle mantenimiento a la máquina, utilice únicamente repuestos genuinos. Los cordones eléctricos sólo deben ser reparados o reemplazados por personal autorizado. Nunca intente hacer reparaciones no autorizadas ni abrir el mecanismo.

ADVERTENCIA

El voltaje de la fuente de energía eléctrica debe corresponder con el voltaje especificado en la etiqueta del

soplador. El voltaje incorrecto dañará el soplador y puede causar lesiones personales.

ADVERTENCIA

Asegúrese que el interruptor esté en posición de apagado al enchufar la máquina al suministro de energía eléctrica para evitar los riesgos de incendios y sacudidas eléctricas causados por los arcos eléctricos y para evitar las lesiones inesperadas causadas por un chorro de aire.

ADVERTENCIA

Para reducir el riesgo de sufrir lesiones graves causadas por electrocución, nunca use el soplador si el cordón o enchufe eléctrico está cortado, agrietado, desgastado o dañado.

Pida al concesionario que repare un cordón eléctrico dañado.

ADVERTENCIA

Para evitar el riesgo de sacudidas eléctricas, no use el soplador en lugares húmedos ni mojados. No se el aparato en superficies mojadas. No exponga ni use el aparato bajo la lluvia. No manipule el enchufe ni la máquina con manos mojadas.

ADVERTENCIA

Cuando usa el soplador eléctrico, siempre mantenga el cordón eléctrico detrás suyo. Asegúrese que el cordón eléctrico no se enrede con obstáculos ni objetos. Los cables dañados pueden causar la electrocución. Siempre desconecte el enchufe del tomacorriente eléctrico al tomar un descanso.

Juegos de cordones

ADVERTENCIA

Para reducir el riesgo de sacudidas eléctricas, sólo utilice alargadores diseñados para uso a la intemperie. No use alargadores dañados. Inspeccione el alargador periódicamente y reemplácelo si está dañado. Cuando se usa un alargador, asegúrese de que sea suficientemente grueso para conducir la corriente que el soplador consumirá. Un alargador de capacidad insuficiente causará una caída de voltaje de línea, lo cual produce una pérdida de potencia y sobrecalentamiento. La tabla en el capítulo "Precauciones importantes de seguridad" muestra el tamaño correcto de alargador a usarse, según el largo del cordón para las herramientas motorizadas de 120 voltios y 6 - 10 amperios.

Se pueden obtener cordones de extensión apropiados en establecimientos de venta de equipos eléctricos. Los cordones deben ser aptos para usar al intemperie y deben tener un rótulo que indican que son adecuados para usarse con aparatos a la intemperie.

ADVERTENCIA

Para reducir la probabilidad de desconexión y el riesgo de sacudidas eléctricas, siempre fije el alargador al soplador por medio del gancho protector contra tirones en el mango, de la forma ilustrada en el capítulo "Conexión a la fuente de alimentación" en el manual de instrucciones.

ADVERTENCIA

Evite los daños al cordón de alimentación y el alargador. Mantenga el cordón alejado de fuentes de calor, aceite y bordes afilados. Nunca transporte el soplador por su cable ni tire del cable eléctrico para desconectar el enchufe del tomacorriente. Para desenchufarlo, sujete el enchufe y no el cordón.

Transporte del soplador eléctrico

Siempre apague el motor antes de poner el soplador en el suelo. Cuando transporte el aparato en un vehículo, sujétela firmemente para impedir su vuelco y el daño al aparato.

Preparación para el uso del soplador eléctrico

Siempre compruebe que el soplador eléctrico se encuentre en buenas condiciones y que funcione debidamente antes de arrancarlo, en particular el cordón y el enchufe eléctricos y el interruptor.

español / EE.UU

ADVERTENCIA

Inspeccione el cordón eléctrico, los alargadores y los enchufes en busca de daños y envejecimiento, antes y después de usar la máquina.

Condiciones de trabajo

ADVERTENCIA

Para reducir el riesgo de que otras personas sufran lesiones graves o mortales causadas por objetos lanzados, siempre mantenga a los terceros a una distancia no menor de 5 m (16 pies) de la herramienta motorizada cuando se encuentre en marcha.

Apague el motor inmediatamente si se le aproxima alguna persona.

ADVERTENCIA

Para reducir el riesgo de sufrir lesiones personales, nunca dirija el chorro de aire hacia otras personas, puesto que la presión elevada del chorro puede lesionar los ojos y lanzar objetos pequeños a velocidad alta. No dirija el chorro de aire hacia los animales domésticos.

ADVERTENCIA

Maneje la máquina solamente en lugares al aire libre, en condiciones de buena visibilidad y a la luz del día. Trabaje con mucho cuidado.

Al trabajar con el soplador, siempre cierre firmemente los dedos alrededor del mango, manteniéndolo bien apoyado entre el pulgar y dedo índice. Mantenga la mano en esta posición, para que siempre tenga la máquina bien controlada. Asegúrese que el mango de control (y el mango del accesorio de aspiradora) están en buenas condiciones y sin humedad, resina, aceite o grasa.

ADVERTENCIA

La inhalación de ciertos polvos, especialmente los polvos orgánicos, tales como el moho o polen, puede provocar reacciones alérgicas o asmáticas en las personas sensibles. La inhalación repetida o de grandes cantidades de polvo u otros contaminantes del aire, especialmente los de partículas pequeñas puede causar enfermedades respiratorias o de otro tipo. Controle el polvo en su fuente, siempre que sea posible. Utilice buenas prácticas de trabajo, tal como trabajar de manera que el viento o el proceso de corte dirija el polvo producido por la herramienta motorizada en sentido opuesto del operador. Observe las recomendaciones emitidas por EPA/OSHA/NIOSH y las asociaciones de trabajo y los sindicatos con respecto al polvo ("materia particulada"). Cuando sea imposible eliminar significativamente la inhalación del

polvo, es decir mantener el nivel cerca del valor ambiente, el operador y las personas que se encuentren en la cercanía siempre deberán usar un respirador aprobado por NIOSH/MSHA para el tipo de polvo presente en el lugar.

ADVERTENCIA

Si la sustancia que se está soplando es un producto comercial, repase, entienda y respete todas las advertencias e instrucciones contenidas en la hoja de datos de seguridad de materiales de la sustancia y/o consulte al fabricante/proveedor del producto. El estado de California y algunas otras autoridades han publicado varias listas de sustancias carcinógenas, de toxicidad reproductora, etc.

ADVERTENCIA

La aspiración del polvo de asbesto es peligrosa y puede causar lesiones graves o mortales, enfermedades de las vías respiratorias o cáncer. El uso y la eliminación de los productos que contienen asbesto están estrictamente reglamentados por OSHA y el Organismo para la Protección del Medio Ambiente (EPA) de los EE.UU. Si por cualquier motivo cree que está soplando o perturbando asbesto, póngase en contacto inmediatamente con la EPA, su empleador o un representante de OSHA local.

ADVERTENCIA

El polvo que contenga sílice puede contener sílice cristalina. La sílice es un componente básico de la arena, cuarzo, ladrillos, arcilla, granito y numerosos

minerales y rocas, incluyendo productos de mampostería y de hormigón. La inhalación repetida y/o sustancial de la sílice cristalina en suspensión en el aire puede causar una enfermedad respiratoria grave o mortal, incluida la silicosis. Además, el estado de California y algunas otras autoridades han colocado a la sílice cristalina en la lista de sustancias carcinógenas. Cuando trabaje con tales materiales, siempre tome las medidas de precaución respiratorias antes mencionadas.

ADVERTENCIA

Siempre apague el motor antes de limpiar el aparato, de darle mantenimiento o de reemplazarle piezas. El ventilador soplador ubicado entre el conducto de admisión y las aberturas de salida gira siempre que el motor esté en marcha. Para reducir el riesgo de sufrir lesiones causadas por el contacto con la turbina del ventilador, nunca use la máquina sin tener una rejilla de admisión y un tubo de soplado debidamente instalados. Nunca inserte objetos extraños en el conducto de admisión de aire ni en las aberturas de salida de la máquina.

Preste atención a la dirección del viento, es decir, nunca trabaje contra el viento.

Para reducir el riesgo de tropezarse y de perder el control, no camine hacia atrás mientras está utilizando la máquina.

ADVERTENCIA

Si el motor sigue funcionando aunque el interruptor se ha movido a 0 : Sacar el enchufe de la toma y comuníquese con un concesionario STIHL. La máquina está defectuosa.

Uso del accesorio de aspiradora

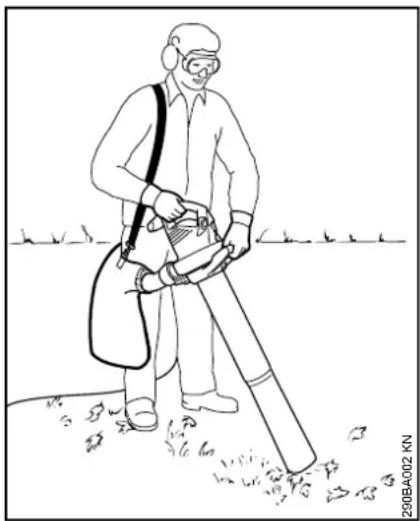

(accesorio especial para el BGE 71)

El accesorio de aspiradora del BGE 71 es una accesorio especial disponible exclusivamente del concesionario STIHL.

Para las instrucciones específicas de armado, vea la sección correspondiente en el manual de instrucciones. No utilice este aparato en el modo de aspiradora sin tener la bolsa recolectora en su lugar.

El accesorio de aspiradora ha sido diseñado para usarse con las dos manos. Sostenga y maneje la máquina colocando la mano derecha en el mango de control y la mano izquierda en el mango auxiliar.

Colóquese la correa de hombro para la bolsa sobre el hombro derecho, no a través del pecho, para poder quitar rápidamente la unidad y la bolsa recolectora en caso de emergencia.

ADVERTENCIA

Para reducir el riesgo de sufrir lesiones, nunca use la máquina sin tenerla completamente armada con un tubo de aspiración y una bolsa correctamente instalados.

español / EE.UU

ADVERTENCIA

Para reducir el riesgo de sufrir lesiones causadas por el contacto con las piezas giratorias y daños al motor, la rejilla de admisión siempre debe estar fijada en su lugar cuando el tubo de aspiración no está instalado. Antes de abrir la rejilla de admisión, apague el motor y espere hasta que el ventilador se detenga.

ADVERTENCIA

Para reducir el riesgo de sufrir lesiones personales causadas por los incendios y explosiones, nunca intente recoger sustancias calientes o que estén ardiendo (por ejemplo, cenizas encendidas, cigarrillos sin extinguir) o líquidos combustibles (por ejemplo, gasolina, diluyentes de pintura).

ADVERTENCIA

Para reducir el riesgo de lesiones personales o la muerte debido a electrocución, nunca intente limpiar

líquidos (tales como agua o gasolina) o material húmedo (tal como hojas o pasto mojado).

ADVERTENCIA

La aspiración de ciertos materiales puede obstruir el ventilador. Apague la unidad inmediatamente y desconecte el enchufe del suministro de energía eléctrica. Luego, elimine el bloqueo.

ADVERTENCIA

Nunca limpie objetos sólidos, tales como clavos, virutas de acero, tachuelas, piedras o pedazos de vidrio roto. Estos objetos pueden chocarse contra la turbina del ventilador, salir lanzados a velocidad alta y lesionar el operador o los terceros.

MANTENIMIENTO, REPARACIÓN Y ALMACENAMIENTO

Mantenimiento de un aparato con aislamiento doble

Su soplador/aspiradora STIHL tiene aislamiento doble. Tales aparatos tienen dos sistemas de aislamiento en lugar de la puesta a tierra. No existe una conexión a tierra en un aparato de aislamiento doble, y no es necesario añadir un dispositivo de conexión a tierra al mismo. El mantenimiento de un aparato con aislamiento doble requiere cuidado adicional y buen conocimiento del sistema, y debe ser efectuado únicamente por personal calificado de mantenimiento. Los repuestos para una herramienta motorizada con aislamiento doble deben ser idénticos a las piezas que reemplazan.

Utilice solamente las piezas de repuesto idénticas de STIHL para el mantenimiento y la reparación. La utilización de piezas fabricadas por otras empresas puede causar lesiones graves o mortales. Siga las instrucciones de mantenimiento y reparación dadas en la sección correspondiente del manual de instrucciones.

ADVERTENCIA

Siempre apague el motor, desconecte el enchufe del suministro de energía eléctrica y asegúrese que la turbina del ventilador está detenida antes de hacer cualquier trabajo de mantenimiento, reparación o limpieza del soplador. No intente hacer ningún trabajo de mantenimiento o reparación que no esté descrito en su manual de instrucciones. Este tipo de trabajo debe realizarse únicamente en el taller de servicio de STIHL.

Hágale el mantenimiento al soplador en intervalos regulares.

STIHL recomienda que un concesionario STIHL autorizado efectúe los trabajos de mantenimiento y reparación.

STIHL recomienda el uso piezas de repuesto originales de STIHL. Han sido diseñadas específicamente para usar con su máquina y satisfacen sus necesidades de rendimiento.

Nunca intente modificar el soplador en manera alguna, ya que esto puede causar lesiones personales.

Inspeccione el cordón eléctrico y su enchufe periódicamente en busca de desgaste y daños. Siempre repare una unidad dañada antes de seguir usándola.

No modifique el enchufe en modo alguno. Reemplace los cordones dañados o solicite su concesionario autorizado STIHL que los repare.

Revise las entradas de aire de enfriamiento aproximadamente cada diez horas de funcionamiento y limpielas de ser necesario.

Limpie los componentes de plástico con un trapo. No use detergentes fuertes para limpiar la caja de plástico ni el mango. Estos pueden verse atacados por ciertos limpiadores domésticos que contienen aceites aromáticos, tales como el pino o el limón, o por disolventes tales como el keroseno.

No rocíe el soplador con agua, la humedad puede crear riesgos de sacudidas eléctricas. Quite la humedad del aparato con un trapo.

Guarde el soplador en un lugar seco y elevado o con llave, lejos del alcance de los niños.

Uso

Uso del soplador

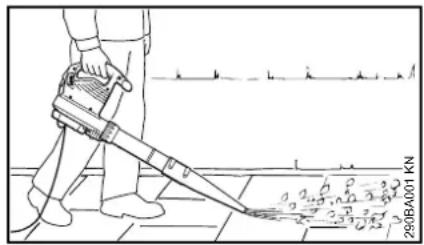

El soplador ha sido diseñado para usarse con una sola mano. Puede sujetarse por el mango de control con la mano derecha o la izquierda.

ADVERTENCIA

Para reducir el riesgo de lesiones, no haga funcionar el soplador sin que tenga instalado correctamente el tubo de soplado.

La boquilla redonda es particularmente útil para usarse en superficies desparejas (por ejemplo, campos y prados).

La boquilla tipo abanico produce un chorro ancho y poderoso de aire a nivel del suelo. Puede dirigirse y controlarse con mucha precisión. Esta boquilla es sumamente eficaz para limpiar aserrín, hojas, pasto cortado y materiales similares de superficies pavimentadas.

Estar atento a la presencia de animales pequeños al soplar en zonas despejadas, patios y jardines.

Uso del accesorio de aspiradora

Sólo BGE 71

El accesorio de aspiradora ha sido diseñado para usarse con las dos manos. Sostenga y maneje la máquina colocando la mano derecha en el mango de control y la mano izquierda en el mango auxiliar (tuerca de unión).

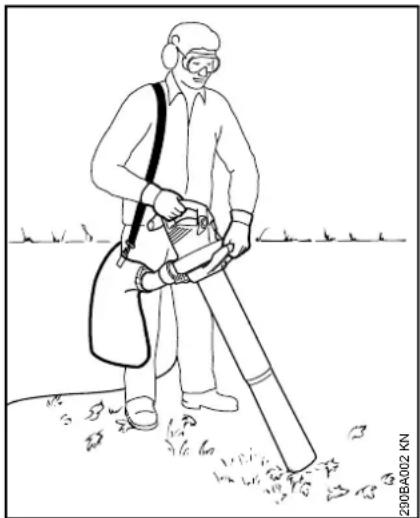

Colóquese la correa de hombro para la bolsa sobre el hombro derecho, no a través del pecho. Esto le permite quitar rápidamente la herramienta motorizada y la bolsa recolectora en caso de emergencia.

ADVERTENCIA

Para reducir el riesgo de lesiones, no haga funcionar el soplador sin que tenga instalados correctamente el tubo de soplado y la bolsa recolectora.

español / EE.UU

INDICACIÓN

La aspiración de materiales abrasivos (tales como arena, roca picada, etc.), causa el desgaste acelerado de la turbina y de la caja del ventilador. Esto causa una pérdida significativa de la potencia de aspiración. En tal caso, comuníquese con el concesionario. STIHL recomienda acudir a un concesionario STIHL para servicio.

Tenga cuidado especial al aspirar hojas húmedas puesto que éstas pueden obstruir la turbina del ventilador y el codo.

Estar atento a la presencia de animales pequeños al aspirar en zonas despejadas y en jardines.

Instalación del soplador

- Desconecte el enchufe del tomacorriente de alimentación.

Montaje del tubo del soplador

BGE 71, BGE 81:

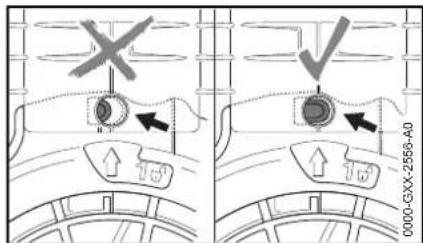

Su soplador sólo puede activarse cuando el tubo de soplado está correctamente instalado. La tuerca de unión activa un interruptor que cierra el circuito para permitir la activación del motor.

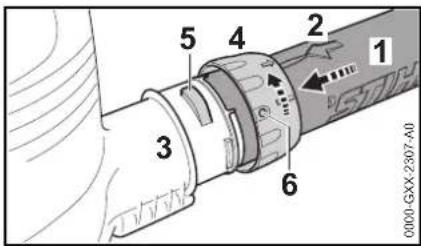

●Alinee las cavidades. La flecha (2) debe estar en la parte superior del tubo de soplado (1).
●Empuje el tubo de soplado (1) en el cabo (3) de la caja del soplador hasta el tope.

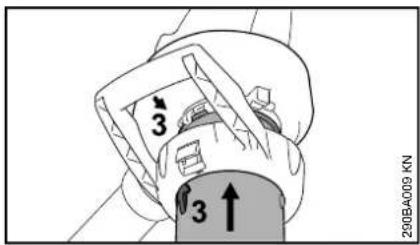

- Empuje la tuerca de unión (4) sobre el cabo de la caja del soplador (3) y gírela en el sentido de la flecha hasta que la lengüeta (5) se enganche en la abertura (6) en la tuerca de unión.

BGE 71, BGE 81:

- Escuchará la activación del interruptor de seguridad.

Instalación de la boquilla

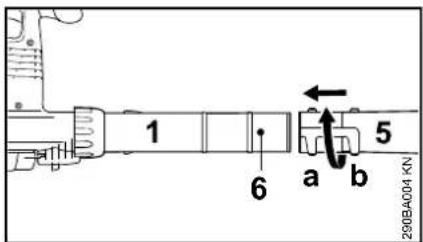

- Empuje la boquilla (5) en el tubo de soplado (1) hasta la orejeta (6), posición (a) (larga) o posición (b) (corta), y gire la boquilla en el sentido indicado por la flecha para fijarla en su lugar.

Retiro del tubo del soplador

●Apague el motor.

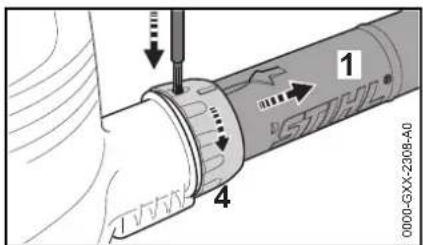

- Oprima el botón de bloqueo a través de la abertura en la tuerca de unión por medio de una herramienta adecuada.
●Gire la tuerca de unión (4) hasta el tope en el sentido indicado por la flecha.
●Retire el tubo de soplado (1).

Instalación del accesorio de aspiradora

Sólo BGE 71

Su picadora aspiradora sólo puede activarse cuando el codo y el tubo de aspiración están correctamente instalados. Las tuercas de unión activan un interruptor que cierra el circuito para permitir la activación del motor.

- Desconecte el enchufe del tomacorriente de alimentación.

Montaje del codo

ADVERTENCIA

Asegúrese que la cremallera en la bolsa recolectora está cerrada.

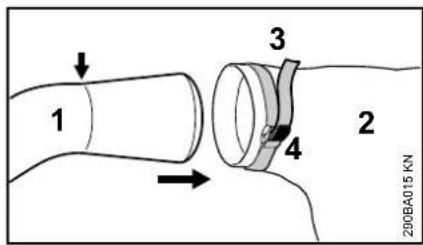

Meta el codo (1) en la bolsa recolectora (2) hasta la marca (flecha pequeña).
- Apriete la banda (3) en la bolsa recolectora y empuje hacia abajo la lengüeta hebilla (4).

●Alinee las cavidades.
- Empuje el codo (5) en el cabo de la caja del soplador (6) hasta el tope.

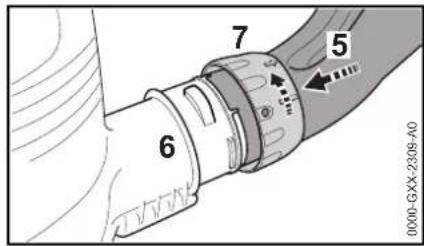

- Empuje la tuerca de unión (7) sobre el cabo (6) de la caja del soplador y gírela hasta el tope en el sentido indicado por la fecha. Escuchará la activación del interruptor de seguridad.

Armado del tubo de aspiración

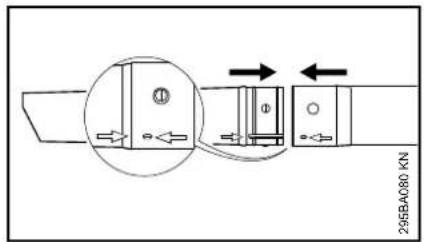

●Alinee las flechas en el tubo de aspiración y en el tubo de extensión. Júntelos y sujételos en su lugar.

Instalación del tubo de aspiración

●Apague el motor.

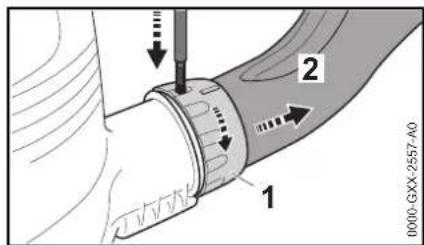

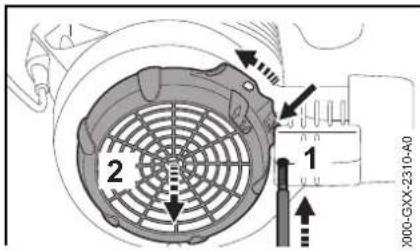

- Oprima el botón de bloqueo (1) a través de la abertura por medio de una herramienta adecuada.
●Empuje el vástago (flecha) contra la caja del soplador y sujételo allí.

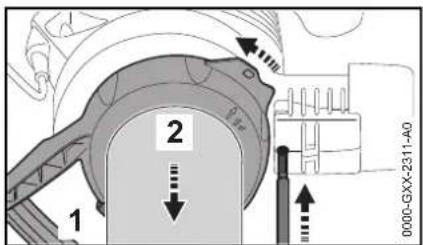

●Gire la rejilla de admisión (2) hasta el tope en el sentido indicado por la flecha y extráigala.

●Alinee las flechas (3).
- Empuje el tubo de aspiración en la rejilla de admisión hasta el tope.

español / EE.UU

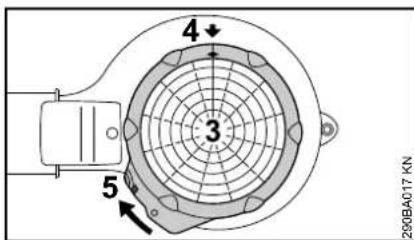

• Empuje la tuerca de unión (4)sobre la abertura de admisión.
  ●Alinee las flechas (3 y 5).
  ●Gire la tuerca de unión (4) en el sentido indicado por la flecha hasta que la palanca (6) se encaje audiblemente en la caja del soplador.

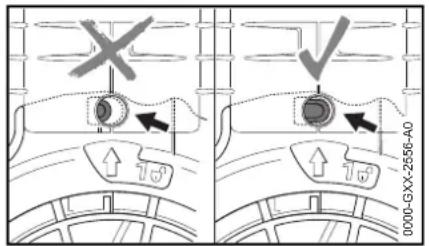

El botón de bloqueo (flecha) debe engranar en posición.

Retiro del codo

●Apague el motor.
- Oprima el botón de bloqueo (1) a través de la abertura por medio de una herramienta adecuada.
●Gire la tuerca de unión (1) hasta el tope en el sentido indicado por la flecha.
●Quite el codo (2).

Retiro del tubo de aspiración

●Apague el motor.
- Oprima el botón de bloqueo (1) a través de la abertura por medio de una herramienta adecuada.

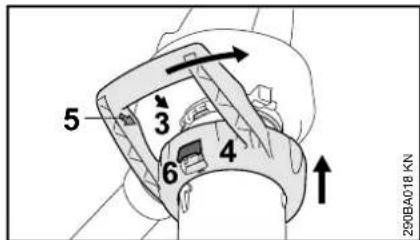

●Pulse la palanca (1), gire la tuerca de unión (2) hasta el tope en el sentido indicado por la flecha y quítela junto con el tubo de aspiración.

• Posicione la rejilla de admisión (3) en la abertura de admisión.
  ●Alinee las flechas (4).
  ●Gire la rejilla de admisión (3) en el sentido indicado por la flecha hasta que la vástago (5) se encaje audiblemente en la caja del soplador.

El botón de bloqueo (flecha) debe engranar en posición.

Conexión eléctrica de la máquina

El voltaje y la frecuencia de la fuente de alimentación eléctrica y el voltaje y la frecuencia especificados en la máquina deberán corresponder.

La conexión a la fuente de alimentación se debe proteger por un fusible o un disyuntor con una capacidad mínima de acuerdo con las especificaciones - vea "Especificaciones."

La herramienta motorizada debe conectarse a la fuente de alimentación por vía de un interruptor diferencial (GFCI). Hay tomacorrientes que incorporan protección por medio de un interruptor diferencial (GFCI) y que pueden usarse como medida de seguridad.

La conexión a la fuente de alimentación eléctrica debe conformarse con todas las normas y reglamentos vigentes.

Enchufe polarizado

Para reducir el riesgo de sacudidas eléctricas, este equipo tiene un enchufe polarizado (una clavija es más ancha que la otra). El enchufe de la herramienta motorizada encaja en el alargador polarizado en una posición solamente. Si el enchufe no puede conectarse al alargador, inviertalo. Si el enchufe todavía no encaja, obtenga un alargador polarizado. El uso de un alargador polarizado requiere el uso de un tomacorriente polarizado. Este enchufe sólo puede conectarse a un tomacorriente polarizado de pared en una posición. Si el enchufe no puede

conectarse al tomacorriente, inviertalo. Si todavía no puede conectarse, solicite a un electricista calificado que instale un tomacorriente de pared adecuado. No modifique el enchufe del cortasetos, ni el receptáculo o enchufe del alargador, en modo alguno.

Alargadores

Compruebe que el alargador eléctrico se encuentre en buenas condiciones y sea adecuado para uso a la intemperie. Cuando se usa un alargador, asegúrese de que sea suficientemente grueso para conducir la corriente que el producto consumirá. Un alargador de capacidad insuficiente puede causar una caída de voltaje de línea, lo cual produce una pérdida de potencia y sobrecalentamiento. La tabla más abajo muestra el tamaño (AWG) correcto a usarse con la máquina (cordones tipo SJW o SJTW), según el largo del cordón y la capacidad de corriente de la placa de identificación de la máquina. En caso de duda, utilice el calibre inmediatamente más grueso. Cuanto menor el número de calibre, tanto más grueso el cordón.

Largo del cordón(pies)

Calibre de alambre(AWG)

50 16

100 14

150 12

Se pueden obtener alargadores apropiados en establecimientos de equipos eléctricos, o a través del concesionario STIHL.

español / EE.UU

Protector contra tirones (retenedor de cordón)

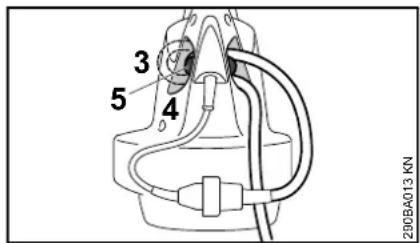

El protector contra tirones protege el cordón eléctrico del aparato contra el daño.

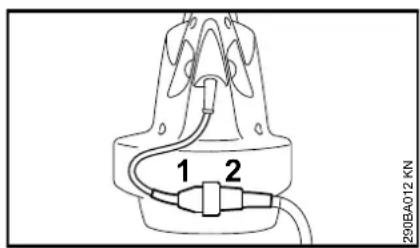

- Inserte el enchufe (1) en el receptáculo del alargador (2).

• Forme un lazo con el alargador.
  ● Pase el lazo (3) por la abertura (4).
• Deslice el lazo sobre el gancho (5) y tire del cordón para dejarlo ajustado.

Conexión al tomacorriente de pared

Asegúrese de apagar la máquina antes de conectarla a la fuente de alimentación – vea "Apagado".

- Conecte el enchufe del alargador a un tomacorriente de pared correctamente instalado.

Encendido de la máquina

• Asegúrese de tener los pies bien apoyados.
  ●Mantenga la unidad en la posición de trabajo normal.

BGE 61

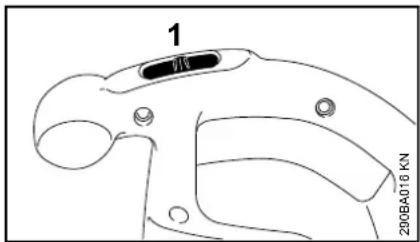

● Mueva el interruptor (1) a I.
● Mueva el interruptor (1) a I o II.
I = media potencia
II = máxima potencia

BGE 71

Disyuntor de sobrecargas

El disyuntor de sobrecargas desconecta el suministro de energía eléctrica en caso de producirse alguna sobrecarga mecánica. Esto puede ocurrir cuando el ventilador está bloqueado.

Si el disyuntor de sobrecargas ha desconectado el suministro de energía eléctrica:

• Apague la unidad inmediatamente y desconecte el enchufe del tomacorriente.
  ●Determine la causa del disparo del disyuntor y elimine el problema.

• Espere de 3 a 5 minutos para que se enfrie el disyuntor – no active la unidad durante este intervalo, pues al hacerlo se prolonga el periodo de enfriamiento.

• Conecte el enchufe al tomacorriente y active la unidad.

Si el motor no arranca al conectar el interruptor, se debe a que el disyuntor de sobrecargas no se ha enfriado lo suficiente.

Apagado de la máquina

Durante los descansos prolongados – desconecte el enchufe de la fuente de alimentación.

Cuando la máquina no está en uso, apáguela para no poner en peligro los terceros.

Tome medidas para proteger la máquina contra el uso no autorizado.

●Mueva el interruptor (1) a 0

Almacenamiento de la máquina

●Limpie a fondo la máquina.
●Guarde la máquina en un lugar seco y elevado, o bajo llave, fuera del alcance de los niños y de otras personas no autorizadas.

Información para mantenimiento

Los intervalos dados a continuación corresponden únicamente a condiciones nomales de trabajo. Si el tiempo de trabajo por jornada es más largo que lo normal, o si las condiciones son extremas (zonas polvorientas, etc.), acorte los intervalos indicados de modo correspondiente.		antes de comenzar el trabajo	después de terminar el trabajo o diariamente	semanalmente	mensualmente	anualmente	si hay problema	si tiene daños	si se requiere
Máquina completa	Inspección visual (condición general) x
	Limpiar x
Mango de control Comprobar funcionamiento x
Entradas de enfriamiento Limpiar x
Etiquetas de seguridad Reemplazar x

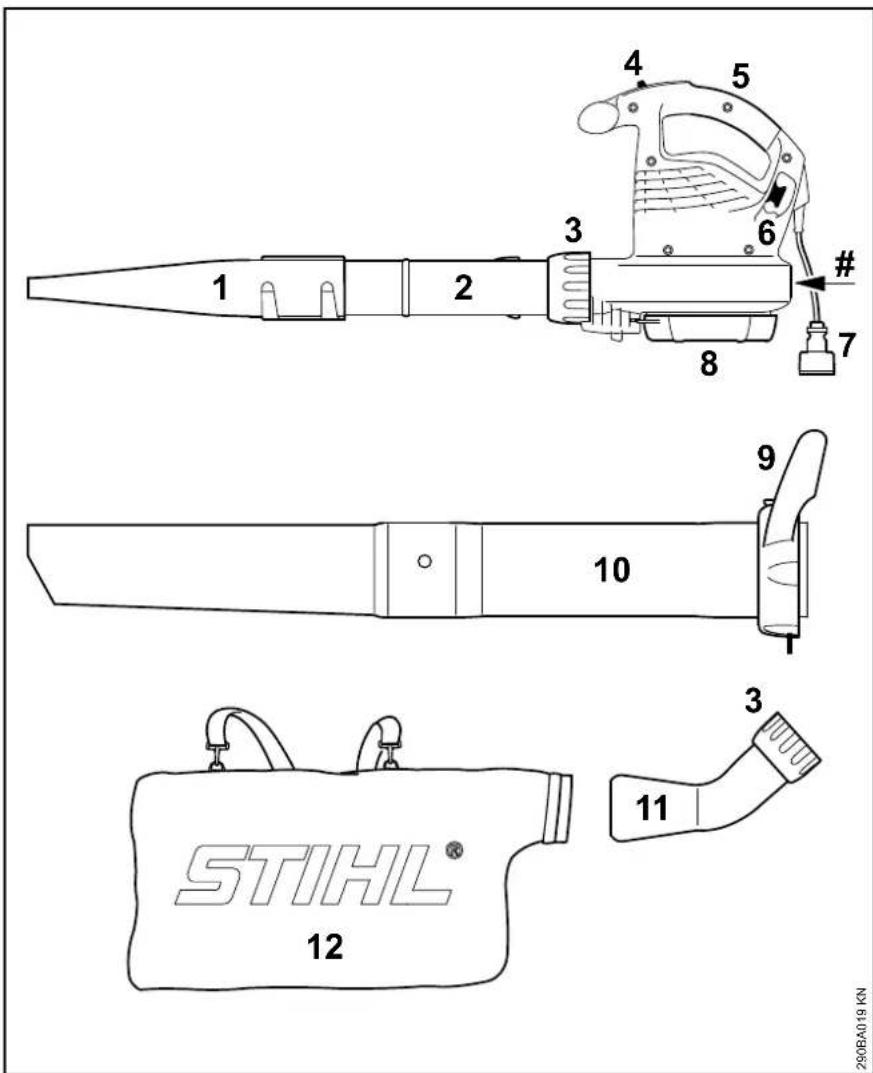

Componentes importantes

1 Boquilla
2 Tubo del soplador
3 Tuerca de unión (para el cabo de la caja del ventilador)
4 Interruptor
5 Mango
6 Protector contra tirones
7 Cordón eléctrico
8 Rejilla de admisión (para la abertura de admisión)
9 Tuerca de unión con mango 1)
10 Tubo de aspiración 1)
11 Codo 1)
12 Bolsa recolectora 1)

Número de serie

español / EE.UU

Definiciones

1 Boquilla

Se instala en el tubo del soplador para dirigir el chorro de aire.

2 Tubo del soplador

Dirige el chorro de aire.

3 Tuerca de unión

Sujeta el tubo de soplado al cabo de la caja del ventilador.

4 Interruptor

Para encender y apagar la máquina.

5 Mango

Para agarrar con la mano para manejar y controlar la máquina durante los trabajos.

6 Protector contra tirones

Sostiene al alargador y reduce la posibilidad de desconexión inesperada del alargador y el enchufe.

7 Cordón eléctrico

Suministra corriente eléctrica al motor.

8 Rejilla de admisión

Se instala sobre la abertura de admisión para reducir el riesgo del contacto directo con la turbina del ventilador ubicada debajo de la rejilla.

9 Tuerca de unión con mango 1)

Sujeta el tubo de aspiración a la abertura de admisión.

10 Tubo de aspiración 1)

Se instala en el soplador para usarlo como aspiradora.

11 Codo 1)

Para dirigir la basura aspirada hacia la bolsa recolectora.

12 Bolsa recolectora 1)

Se instala en el codo para recoger la basura aspirada.

# Número de serie

1) Accesorio especial para BGE 71

Especificaciones

Motor (BGE 61 / SHE 71)

Fuente de alimentación 120 V, 60 Hz, 9,2 A

Fusible 15 A

Capacidad nominal 1100 W

Aislamiento II

Corriente máx. de aire

Modo de soplador

670 m3/h

BGE 61 (394 pies cúb./min)

670 m3/h

BGE 71 (394 pies cúb./min)

Modo de aspiradora

BGE 61 ---

341 m3/h

BGE 71 (580 pies cúb./min)

Velocidad de aire con boquilla

Modo de soplador

BGE 61 66 m/s (148 mph)

BGE 71 66 m/s (148 mph)

Dimensiones

Ancho 210 mm (8,3 pulg)

Altura 334 mm (13,1 in)

Profundidad 330 mm (13 in)

Peso

Información de reparación Desecho

Los usuarios de esta máquina deben efectuar únicamente los trabajos de mantenimiento descritos en este manual. STIHL recomienda que un concesionario de servicio STIHL efectúe los demás trabajos de reparación utilizando piezas de repuesto genuinas de STIHL.

Los repuestos genuinos STIHL se identifican por medio del número de pieza STIHL, el logotipo STIHL ^e y el símbolo de piezas STIHL G_ . El símbolo aparece solo en algunas piezas pequeñas.

Para reparar algún componente del sistema de control de emisiones de aire, consulte la garantía de sistemas de emisiones dada en este manual.

Respete todas las leyes y los reglamentos sobre eliminación de desechos que correspondan a su país.

No se debe botar los aparatos STIHL en el basurero. Lleve el producto, los accesorios y el embalaje a un vertedero autorizado para reciclarlos y contribuir al cuidado del medio ambiente.

Comuníquese con un concesionario de servicio de STIHL para obtener la información más actualizada sobre la eliminación de desechos.

español / EE.UU

Garantía limitada Marcas comerciales

Política de garantía limitada de STIHL Incorporated

Este producto se vende sujeto a la Política de garantía limitada de STIHL Incorporated, disponible en

http://www.stihlusa.com/warranty.html

También puede obtenerlo de un concesionario de servicio STIHL autorizado o llamando al 1-800-GO-STIHL (1-800-467-8445).

Marcas registradas de STIHL

STIHL®

STIHL®

G

La combinación de colores anaranjado- gris (Números de registro EE.UU. 2,821,860; 3,010,057, 3,010,058, 3,400,477; y 3,400,476)

MASTERWRENCH STIHL

SERVICE

AutoCut®

FARM BOSS®

iCademy®

MAGNUM®

Algunos de las marcas comerciales de STIHL por ley común

4-MIX ^TM

BioPlus ^TM

Easy2Start ™

EasySpool ^TM

ElastoStart ™

Ematic ^TM

FixCut ^TM

IntelliCarb ™

Master Control Lever ^TM

Micro ^TM

Pro Mark ^TM

Quad Power ^TM

Quiet Line ^TM

STIHL M-Tronic ^TM

STIHL OUTFITTERS ™

STIHL PICCO ^TM

STIHL PolyCut ^TM

STIHL PowerSweep ^TM

STIHL Precision Series ^TM

STIHL RAPID ^TM

STIHL SuperCut ^TM

TapAction ^TM

TrimCut ^TM

Esta lista de marcas comerciales está sujeta a cambios.

Queda terminantemente prohibido todo uso de estas marcas comerciales sin el consentimiento expreso por escrito de ANDREAS STIHL AG & Co. KG, Waiblingen.

Direcciones

STIHL Inc.

536 Viking Drive

P.O. Box 2015

Virginia Beach, VA

23452-2015

español / EE.UU

WARNING

Este producto contiene sustancias químicas consideradas por el Estado de California como causantes de cáncer, defectos de nacimiento u otra toxicidad reproductora.
