Tipo de producto	Reloj
Marca	Orient Star
Modelo	Classic RE-ND0004S
Tipo de movimiento	Automático (de cuerda automática)
Material de la caja	Acero inoxidable
Diámetro de la caja	40.5 mm
Grosor de la caja	12.5 mm
Peso	Aprox. 150 g
Fuente de energía	Cuerda automática, sin batería
Reserva de marcha	Aprox. 50 horas
Pantalla	Analógica con agujas de hora, minuto y segundo
Tipo de corona	Corona de rosca
Resistencia al agua	100 metros (10 ATM)
Material del cristal	Cristal de zafiro
Material de la correa	Cuero o acero inoxidable (según la versión)
Funciones	Hora, fecha, indicador de reserva de marcha
Mantenimiento	Limpieza regular con paño suave; servicio cada 3-5 años
Seguridad	Evitar campos magnéticos; manipular con cuidado
Piezas de repuesto	Disponibles a través de centros de servicio autorizados
Información general	Fabricante: Orient Star, Japón

Preguntas frecuentes - Classic RE-ND0004S Orient Star

¿Cómo dar cuerda al reloj manualmente?

Para dar cuerda manualmente al reloj, gire la corona en sentido horario en la posición neutra (posición 0) aproximadamente de 20 a 30 veces. Esto proporciona la reserva de marcha inicial. El reloj también se da cuerda automáticamente con el movimiento de la muñeca.

¿Cómo ajustar la fecha?

Tire de la corona a la posición 1 (primer clic). Gire la corona en sentido horario para avanzar la fecha. Evite ajustar la fecha entre las 9 PM y las 3 AM para evitar dañar el mecanismo.

¿Cómo ajustar la hora?

Tire de la corona a la posición 2 (segundo clic). Gire la corona para mover las agujas hacia adelante. Para una sincronización precisa de los segundos, detenga el segundero tirando de la corona a la posición 2 y sincronice con una referencia horaria.

¿El reloj es resistente al agua?

Sí, el Orient Star Classic RE-ND0004S es resistente al agua hasta 100 metros (10 ATM). Es adecuado para nadar y hacer snorkel, pero no para buceo. Asegúrese de que la corona esté bien enroscada antes de la exposición al agua.

¿Con qué frecuencia debo dar servicio al reloj?

Se recomienda dar servicio a su reloj automático cada 3 a 5 años. Esto incluye limpieza, lubricación y ajuste del movimiento para mantener la precisión y longevidad.

¿Qué debo hacer si el reloj se para?

Si el reloj se para, puede necesitar cuerda. Déle cuerda manualmente de 20 a 30 veces. Si aún no funciona, puede requerir servicio. Evite sacudir el reloj con fuerza.

¿Puedo reemplazar la correa yo mismo?

Sí, la correa se puede reemplazar con una herramienta de barra de resorte. Asegúrese de que la nueva correa tenga el ancho correcto (generalmente 20 mm). Si no está seguro, consulte a un relojero profesional.

¿Cómo limpiar el reloj?

Limpie la caja y el cristal con un paño suave y sin pelusa ligeramente humedecido con agua. No use productos químicos ni abrasivos. Para las correas de cuero, evite la exposición al agua y limpie con un paño seco.

¿El reloj tiene indicador de reserva de marcha?

Algunas versiones del Orient Star Classic RE-ND0004S cuentan con un indicador de reserva de marcha. Verifique la esfera en busca de un subdial que muestre la potencia restante. Normalmente indica hasta 50 horas.

¿El reloj es antimagnético?

Los relojes mecánicos son sensibles a los campos magnéticos, lo que puede afectar la precisión. El Orient Star Classic no es específicamente antimagnético. Manténgalo alejado de imanes fuertes como altavoces o máquinas de resonancia magnética.

MANUAL DE USUARIO Classic RE-ND0004S Orient Star

MANUAL DE INSTRUCCIONES

Gracias por adquirir un producto de nuestra compañía. Lea cuidadosamente este manual de instrucciones para familiarizarse con la operación y los términos de la garantía.

Guarde este manual a mano para futuras consultas.

◆ PRECAUCIONES DE SEGURIDAD

Asegúrese absolutamente de observar los contenidos demarcados indicados abajo para evitar de antemano ocasionar daños materiales, o personales a usted u otras personas involucradas.

... Un contenido demarcado con este símbolo indica peligro de muertte o de sufrir graves daños personales si el producto no es usado como se especifica en las instrucciones suministradas.

... Un contenido demarcado con este símbolo indica la posibilidad de ocasionar solamente daños personales o materiales si el producto no es usado como se especifica en las instrucciones suministradas.

◆ ACERCA DEL MANEJO DEL RELOJ

(1) Resistencia al agua

Tipo\Condiciones de uso			Operación de la corona bajo el agua con gotas de agua sobre ella	Exposición a pequeñas cantidades de agua (lavarse las manos, lluvia, etc.)	Deportes acuáticos (natación, etc.), contacto frecuente con agua (lavado de autos, etc.)	Buceo sin botellas de aire (no se utilizan tanques de aire)	Buceo con botellas de aire (se utilizan tanques de aire)	Buceo con aire mixto (con helio)
No resistente al agua		Sin WATER RESISTANT (WATER RESIST)	× ×	× ×	× ×
Relojes resistentes al agua	Resistente al agua para uso diario normal	Con WATER RESISTANT (WATER RESIST)	×	○	× × × ×
	Resistente al agua reforzado para uso diario normal I	Con WATER RESISTANT (WATER RESIST) 50 m (5 bar)	×	○	○	× × ×
	Resistente al agua reforzado para uso diario normal II	Con WATER RESISTANT (WATER RESIST) 100 m (10 bar) 200 m (20 bar)	×	○	○ ○		×	×
Relojes para buceadores	Reloj para buceo con botellas de aire	AIR DIVER'S 100 m / 150 m 200 m	×	○	○ ○	○		×
	Reloj para buceo con gas mixto	He-GAS DIVER'S 200 m / 300 m /...	×	○	○ ○	○	○

* Se recomienda utilizar el reloj correctamente siguiendo las indicaciones descritas arriba después de haber confirmado el tipo de resistencia al agua, marcado en la esfera del reloj o en la tapa posterior de la caja del reloj.

PRECAUCIÓN

① Un reloj de uso diario, con estanqueidad para 30 m (3 bar), puede usarse para el lavado diario de la cara, etc., pero no podrá sumergirse en agua.
② Un reloj con estanqueidad reforzada para uso diario I 50 m (5 bar) puede utilizarse para practicar natación, etc., pero no puede utilizarse para practicar buceo, inclusive buceo libre.
③ Un reloj con estanqueidad reforzada de uso diario II, 100 m o 200 m (10 ó 20 bar) puede utilizarse para practicar buceo libre, pero no puede utilizarse para practicar buceo de profundidad, con tanques de oxígeno, ni buceo de saturación que utilice gas helio, etc.
④ Mantenga siempre la corona hacia adentro (en la posición normal) mientras lleva puesto el reloj. Si la corona es del tipo de bloqueo por rosca, compruebe que esté firmemente enroscada.
⑤ No opere la corona bajo el agua o cuando el reloj esté mojado. El agua podría entrar en el interior del reloj y dañar la resistencia al agua.
⑥ Si su reloj no es resistente al agua, cuídese de las salpicaduras de agua (durante el lavado de cara, lluvia, etc.) y del sudor. Si el reloj llegara a mojarse con agua o sudor, séquelo con un paño suave y seco.
⑦ Incluso con un reloj resistente al agua para el uso diario, evite poner el reloj debajo de un chorro fuerte de agua. Podría aplicarse una presión de agua por encima del límite, y dañar la resistencia al agua.
⑧ Con un reloj resistente al agua para el uso diario, limpie la caja si ha estado expuesto al agua del mar, y a continuación séquelo por completo para evitar la oxidación y otros efectos perjudiciales.
⑨ El interior del reloj contiene una cierta cantidad de humedad, la cual podría causar el empañamiento sobre el lado interior del cristal cuando la temperatura del aire exterior esté por debajo de la temperatura interna del reloj. Si el empañamiento es temporal, no causará ningún daño en el interior del reloj, pero si es prolongado, o si penetrara agua en el reloj, no deje este problema sin tratar, póngase en contacto con el vendedor.

(2) Golpes

① Asegúrese de quitarse el reloj cuando participe en deportes extenuantes, aunque el uso del reloj para un deporte ligero como el golf, etc., no tendrá efectos perjudiciales.
② Evite los impactos fuertes, como dejarlo caer al suelo.

(3) Magnetismo

① Si deja el reloj en un lugar cerca de un campo magnético fuerte durante largo tiempo, los componentes del mismo podrán magnetizarse y ocasionar una avería. Tenga cuidado.
② El reloj se podrá adelantar o atrasar temporalmente cuando sea expuesto a un campo magnético. El reloj se adelantará o atrasará temporalmente cuando sea expuesto a un campo magnético, pero volverá a funcionar con la precisión original cuando lo retire del magnetismo. En este caso, corrija la hora.

(4) Vibraciones

El reloj puede retrasarse temporalmente si se expone a vibraciones fuertes, como al conducir una moto o al utilizar martillos mecánicos, sierras de cadena, etc.

En ambientes por debajo o por encima de la gama de temperaturas normales (5°C a 35°C), el reloj puede funcionar defectuosamente y detenerse.

No utilice el reloj a altas temperaturas, por ejemplo, en un sauna. El reloj podría calentarse y causarle quemaduras.

(6) Sustancias químicas, gases, etc.

Preste suma atención al entrar en contacto con gases, mercurio, sustancias químicas (diluyente, gasolina, diversos disolventes, detergentes que contengan tales componentes, adhesivos, pinturas, medicinas, perfumes, cosméticos, etc.), y otros productos similares. El contacto con tales sustancias podrá ocasionar la decoloración de la caja del reloj, la correa y la esfera. También podrán decolorarse, deformarse y dañarse varios componentes fabricados a base de resinas.

(7) Acerca de los accesorios

No intente desmontar o modificar el reloj.

Guarde el broche de la pulsera/correa y otras piezas pequeñas fuera del alcance de los niños.

Si se ingiere accidentalmente alguna pieza pequeña, consulte inmediatamente a un médico.

(8) Reacciones alérgicas

Si ha experimentado irritación en la piel o ha sufrido una irritación anormal a causa del contacto con el reloj o la correa, deje de usar el reloj inmediatamente y consulte a un médico.

(9) Sobre la "luz luminosa"

En algunos modelos se iluminan las manecillas y la esfera.

La luz luminosa es una pintura segura que almacena luz solar y luz artificial, sin hacer uso de ningún material radioactivo, y que emite luz en lugares oscuros. La luminosidad se desvanece gradualmente, a medida que la pintura descarga la luz almacenada. La cantidad de luz emitida y su duración dependen de varios factores vinculados al almacenamiento de la luz, por ejemplo la forma del cristal, el espesor de la pintura, el nivel de brillo circundante, la distancia entre el reloj y la fuente de luz, y el nivel de absorción de luz. Por favor tenga en cuenta que cuando no se almacene suficiente energía lumínica, el reloj podría emitir una luz débil o emitirla sólo por un tiempo breve.

(10) Correa resistente al agua

Algunos modelos emplean correas de cuero y nilón que han recibido un tratamiento especial para resistir la transpiración y la absorción de agua. Tenga en cuenta que el efecto de resistencia al agua de esta correa se puede perder, dependiendo de los periodos y condiciones de uso.

◆ CÓMO IDENTIFICAR EL NÚMERO DE CALIBRE

Compruebe el número de calibre consultando el número de modelo del reloj o el código de caja en la parte posterior de la caja del reloj.

1. Búaqueda por número de modelo de 13 dígitos

Compruebe el número de modelo de 13 dígitos en la garantía suministrada con su reloj. Asimismo el número podrá encontrarse en la etiqueta del producto que viene con el reloj. Los dígitos cuarto y quinto indican el número de calibre de su reloj.

Ejemplo: Si el número de modelo es "RE-ND0001S00B", el número de calibre será "ND".

2. Búsqueda por código de la caja

Vea el código de la caja en la parte posterior de su reloj como XXXX-XXXX. Los tres primeros dígitos indican el número de calibre.

Ejemplo: Si el código de la caja es "55C4-XXXX", el número de calibre será "55C".

* Dependiendo de las características del reloj, el lugar en que está inscrito el código de la caja puede variar y sus letras pueden ser pequeñas y difíciles de leer.
* La apariencia de su reloj puede diferir de aquella en las fotos e ilustraciones de este manual, pero las funciones y los procedimientos operativos son los mismos.

◆ ESPECIFICACIONES

(1) Vibraciones: 21.600 vibraciones/hora
(2) Número de joyas: 20 joyas
(3) Precisión diaria: +40 seg. a -30 seg.
(4) Sistema de accionamiento: de cuerda (manual) con muelle principal
(5) Tiempo de funcionamiento: Al menos 40 horas
(6) Rodamientos a prueba de choques para proteger, contra choques, el equilibro con muelles de compresión.

La precisión diaria indicada se cumple en las siguientes condiciones:

• Después de 24 horas a temperatura ambiente, con el muelle principal con cuerda completa y la esfera hacia arriba.
• Debido a las características del reloj de cuerda automática, la hora puede desviarse de la “precisión diaria” indicada, dependiendo de las siguientes condiciones: el tiempo de uso diario del reloj, la posición del reloj, el movimiento de su brazo, el estado de cuerda del muelle principal.

- Determine la desviación de no solo un día sino de un periodo de aproximadamente una semana

Para fines de mejora, las especificaciones del producto se encuentran sujetas a cambios sin previo aviso.

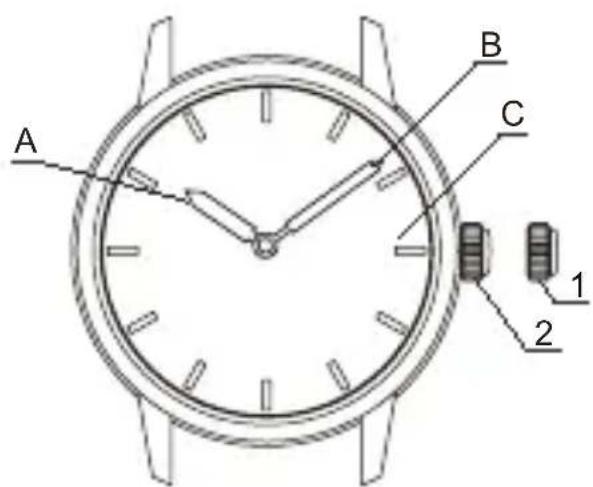

◆ PARTES COMPONENTES Y SUS FUNCIONES

A: Manecilla de la hora 1. Primer chasquido: ajuste de hora

B: Manecilla de los minutos 2. Posición normal

C: Dial

A B C 1 2

* La posición de la corona puede variar según el modelo.

MECANISMO AUTOMÁTICO Y DE CUERDA MANUAL

(1) Este es un reloj mecánico con mecanismo de cuerda automático. (con mecanismo de cuerda manual).

(2) Lo que le da cuerda al muelle principal son los movimientos naturales del brazo mientras lleva el reloj en su muñeca.

También puede dar cuerda al muelle principal girando la corona.

(3) De pararse el reloj, agítelo en un vaivén unas diez veces o más o gire la corona para darle cuerda y restablecer el reloj.

Después que se empiece a mover, ajuste la fecha y la hora.

(4) Para dar cuerda al muelle principal, gire la corona lentamente hacia la derecha (en el sentido de las agujas del reloj) cuando está en la posición normal.

Si se gira la corona hacia la izquierda (en el sentido contrario a las agujas del reloj) el muelle principal no se gira y no pasa nada.

Para dar cuerda completamente, gire la corona hacia la derecha unas 25 veces desde la posición en que el reloj se ha detenido.

La corona puede seguir girándose después de que se haya dado cuerda completamente. Al dar cuerda al reloj, cuente las vueltas como se ha indicado o use las marcas en el indicador de reserva de marcha.

(5) Incluso si la cuerda está completamente dada, el muelle principal no se sobreenrollará debido al mecanismo de deslizamiento.
(6) Con toda la cuerda, este reloj funcionará durante aproximadamente 40 horas. Si le falta cuerda al reloj, podría empezar a retrasarse. Para mantener la precisión del reloj, recomendamos usarlo por lo menos, 8 horas diarias.

◆ MODELO CON CORONA DEL TIPO DE BLOQUEO POR ROSCA

Dependiendo del modelo, es posible que no pueda extraer la corona sin desenroscarla (modelo con corona del tipo de bloqueo por rosca).

Si su reloj es de este tipo, proceda de la siguiente manera:

(1) Cuando desee ajustar la hora, primero gire la corona hacia la izquierda para aflojar la rosca.
(2) Después de ajustar la hora, gire la corona hacia la derecha mientras la presiona hacia adentro, hasta que deje de girar. La rosca quedará firmemente apretada.

◆ CÓMO AJUSTAR LA HORA [Cómo ajustar la hora]

(1) Saque la corona en el primer chasquido.
(2) Gire la corona hacia la derecha y ponga el reloj en hora.
(3) Introduzca la corona hasta la posición normal.

Gire hacia la derecha.

Tenga en cuenta que algunos modelos vienen con un anillo indicador giratorio interior, que debe utilizarse debidamente.

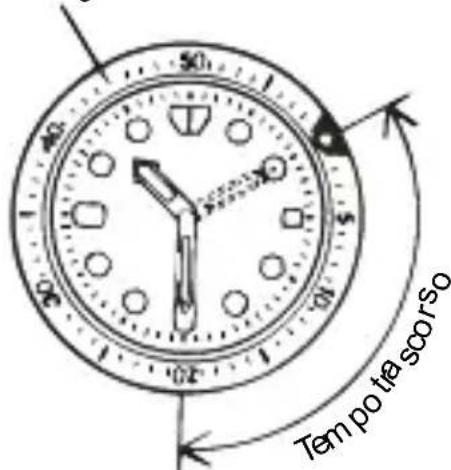

Gire el bisel dirigiendo la marca ▽ hacia la manecilla de minutos. Después de un cierto tiempo, podrá medir el tiempo transcurrido a partir de la distancia entre la manecilla de minutos y las cifras del bisel giratorio.

Asimismo podrá ajustar la marca ▽ a una hora dada, como un recordatorio del tiempo que le falta para un compromiso.

El bisel no puede girarse en sentido inverso ya que está provisto de un mecanismo de protección para prevenir el mal funcionamiento debido a operaciones forzadas o golpes. Las cifras del bisel podrán asistirle además a leer fácilmente la hora actual.

Bisel giratorio

La ilustración superior indica que han pasado 20 minutos desde las 10:10

* Dependiendo del diseño, el mecanismo anti-inversión y el sonido de chasquido de 1 minuto en el aro indicador giratorio no se emplea en algunos modelos.

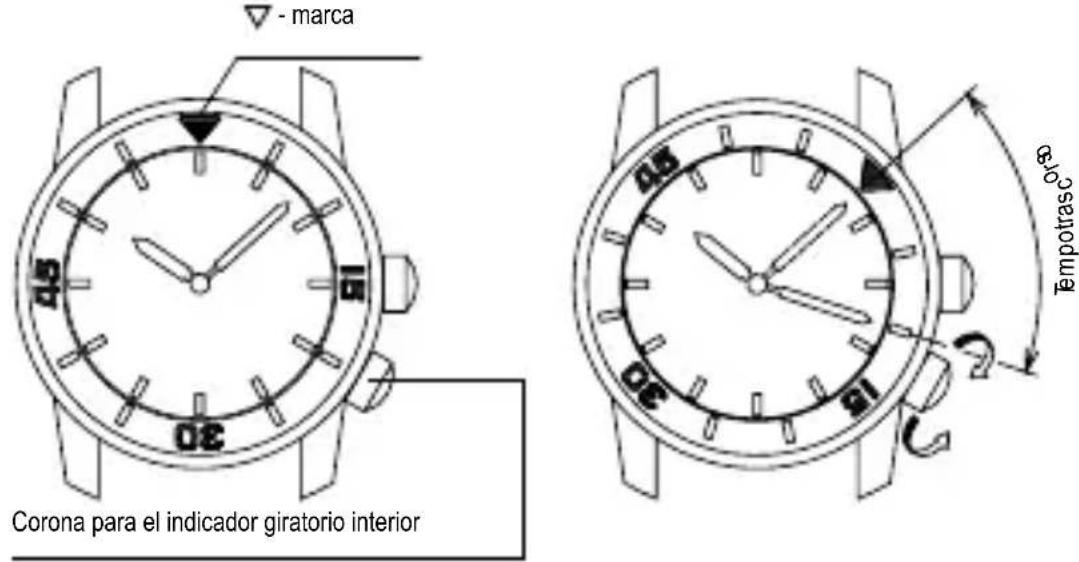

◆ CÓMO USAR EL ANILLO INDICADOR GIRATORIO INTERIOR

Tenga en cuenta que algunos modelos vienen con un anillo indicador giratorio interior, que debe utilizarse debidamente.

Gire la corona para el anillo indicador giratorio interior para ajustarlo en la ▽ - marca en la posición de la manecilla de minutos.

La posición del anillo indicador giratorio interior a la que apunta la manecilla de minutos después de haber transcurrido cierto tiempo indica el tiempo transcurrido.

El ajuste de la marca en la hora deseada le permite saber también el tiempo restante.

- marca Corona para el indicador giratorio interior Tempotrasc

La figura superior muestra que han pasado 10 minutos desde las 10:08.

* Las posiciones de la corona y los detalles del indicador del anillo giratorio interior pueden variar en función del modelo.
