LL-T1620 - Monitor SHARP - Manual de uso y guía de instrucciones gratis

Título	Descripción
Tipo de producto	Monitor LCD
Tamaño de la pantalla	16 pulgadas
Resolución	1280 x 1024 píxeles
Tecnología de visualización	LCD TFT
Relación de contraste	1000:1
Tiempo de respuesta	5 ms
Conectividad	VGA, DVI-D
Alimentación eléctrica	100-240 V, 50/60 Hz
Dimensiones aproximadas	360 x 400 x 200 mm
Peso	4,5 kg
Consumo de energía	35 W (en funcionamiento), 1 W (en espera)
Funciones principales	Ajuste de brillo, configuración de color
Mantenimiento y limpieza	Utilizar un paño suave y un limpiador de pantallas
Piezas de repuesto y reparabilidad	Disponibilidad limitada de piezas, consultar a un profesional para la reparación
Normas de seguridad	CE, FCC
Información general	Producto diseñado para uso de oficina, ideal para tareas diarias

Preguntas frecuentes - LL-T1620 SHARP

¿Cómo encender el SHARP LL-T1620?

Para encender el SHARP LL-T1620, presione el botón de encendido ubicado en el panel frontal de la pantalla.

¿Qué hacer si la pantalla no se enciende?

Verifique que el cable de alimentación esté correctamente conectado y que el enchufe funcione. Intente conectar la pantalla a otro enchufe.

¿Cómo ajustar el brillo de la pantalla?

Utilice los botones de control ubicados en el panel de la pantalla para acceder al menú de configuración, luego seleccione la opción de brillo para realizar los ajustes deseados.

La pantalla muestra colores incorrectos, ¿qué hacer?

Verifique las conexiones del cable de video. Si el problema persiste, intente restablecer la configuración de visualización a través del menú de configuración de la pantalla.

¿Cómo cambiar la resolución de la pantalla?

Acceda a la configuración de visualización de su computadora y seleccione una resolución compatible con el SHARP LL-T1620, generalmente 1280x1024 píxeles.

¿Qué hacer si la pantalla está borrosa?

Asegúrese de que el cable de video esté bien conectado. También verifique la configuración de nitidez en el menú de la pantalla y ajústela si es necesario.

¿Cómo limpiar la pantalla sin dañarla?

Utilice un paño suave y sin pelusa ligeramente humedecido con agua o un limpiador de pantallas. Evite aplicar el producto directamente sobre la pantalla.

¿Cómo realizar un restablecimiento de fábrica?

Acceda al menú de configuración, busque la opción de restablecimiento de fábrica y siga las instrucciones en pantalla para confirmar.

¿Dónde encontrar el manual de usuario del SHARP LL-T1620?

El manual de usuario se puede descargar desde el sitio oficial de SHARP o consultarse en la sección de soporte del producto.

El sonido no funciona, ¿qué hacer?

Verifique que el cable de audio esté correctamente conectado y que el volumen de la pantalla esté ajustado. Asegúrese también de que el sonido esté activado en su computadora.

MANUAL DE USUARIO LL-T1620 SHARP

Este aparato satisface las exigencias de las Directivas 89/336/CEE y 73/23/CEE, modificadas por medio de la 93/68/CEE.

Este aparato satisface las exigencias de las Directivas 89/336/CEE y 73/23/CEE, modificadas por medio de la 93/68/CEE.

Este aparato satisface las exigencias de las Directivas 89/336/CEE y 73/23/CEE, modificadas por medio de la 93/68/CEE.

Este aparato satisface las exigencias de las Directivas 89/336/CEE y 73/23/CEE, modificadas por medio de la 93/68/CEE.

Nota para usuarios en EE.UU.... 124

TCO'95/'99 125

Nota para usuarios en Europa 127

Nota para usuarios en el Reino Unido.... 128

Nota para usuarios en Australia.... 128

Sugerencias y precauciones de seguridad 129

Descripción del producto 130

Conexión del monitor y encendido/apagado del mismo 132

Conexión del monitor a un ordenador 132

Conexión de auriculares (de venta en el comercio) 134

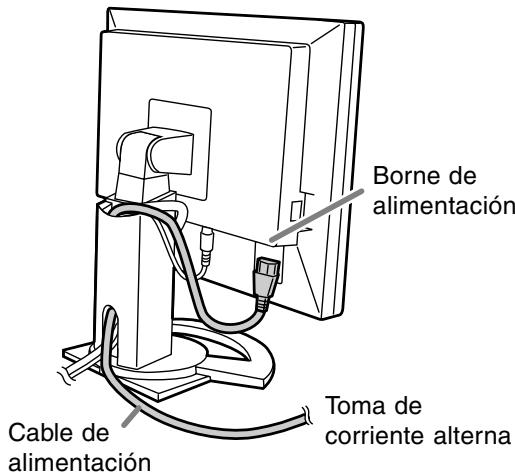

Conexión del monitor a una toma de corriente 134

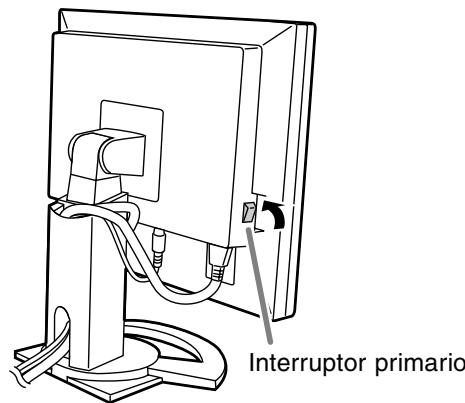

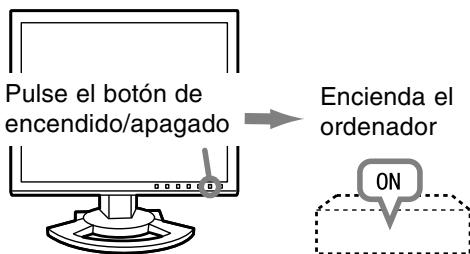

Encendido 134

Alternar entre bornes de entrada 135

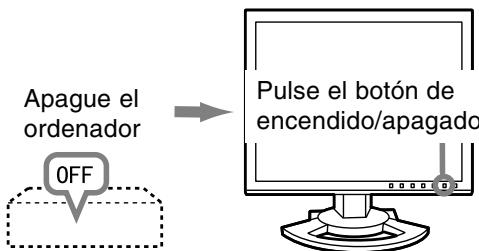

Apagado 135

Ajuste de la pantalla y volumen del altavoz.... 136

Reposición del valor de ajuste 136

Función de bloqueo de ajustes 136

Regulación de la retroiluminación 136

Ajuste del volumen del altavoz.... 137

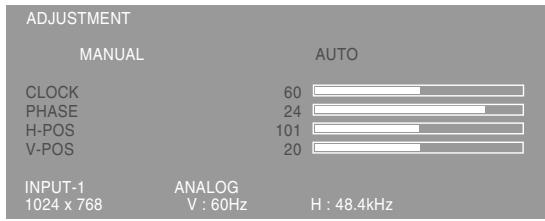

Ajuste de la pantalla (cuando se utiliza una señal analógica) 138

Ajuste automático de la pantalla 138

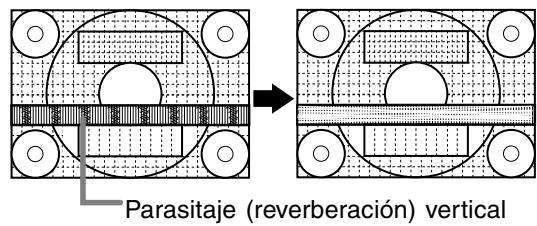

Ajuste manual de la pantalla 139

Ajuste de la pantalla (cuando se utiliza una señal digital) 142

Conservación y reparación del monitor 144

Conservación del monitor.... 144

Almacenamiento 144

Solución de problemas 144

Especificaciones.... 145

Instalación de la información de configuración y del perfil ICC (Para Windows) 148

Información acerca del perfil ColorSync (Para MacOS) 151

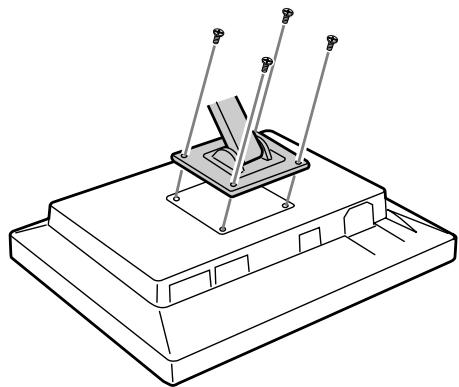

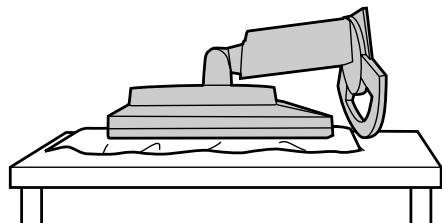

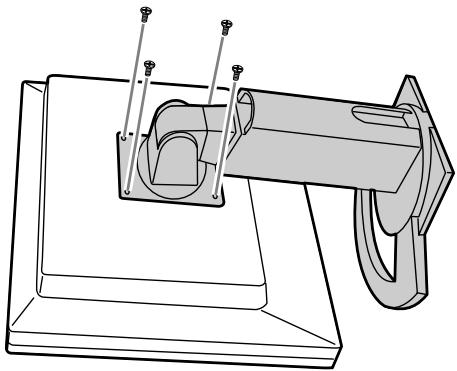

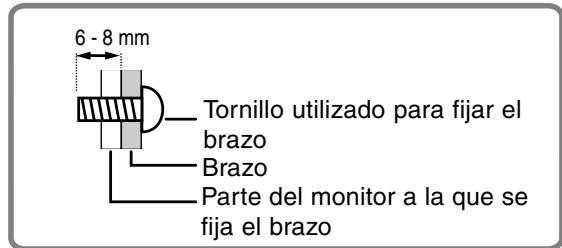

Instrucciones para acoplar un brazo de compatibilidad VESA 152

Certificación FCC

PRECAUCIÓN - Las regulaciones FCC determinan que cualquier cambio o modificación introducida en el presente equipo no autorizada expresamente por la marca puede conducir a la anulación del permiso de uso del mismo.

Nota: Este equipo ha sido comprobado y cumple los valores límites para equipos digitales de la Categoría B conforme a la Sección 15 de las normas FCC.

Estas limitaciones están destinadas a proveer una protección razonable contra parasitaje interferente en una instalación doméstica. El equipo genera, emplea y puede irradiar frecuencia radio-energética y, caso de instalación y uso disconforme con las instrucciones, puede provocar interferencias en la comunicación vía radio. Ello, sin embargo, no es garantía de que no ocurran interferencias en una instalación específica. Si el presente equipo provocara interferencias en la recepción radiofónica o televisiva que puede constatarse por la conmutación y desconmutación del mismo, se recomienda al usuario intentar corregir la interferencia mediante una o más de las siguientes medidas.

• Nueva orientación o ubicación de la antena de recepción.
• Aumento de la distancia entre el equipo y el aparato receptor.
• Conexión del equipo a una toma de corriente de un circuito eléctrico diferente al que se encuentra conectado el aparato receptor.
• Solicite la asistencia del concesionario o de un técnico en radio/TV experimentado.

No se sirva de otros cables y cordones para CA que los adjuntos a fin de garantizar el cumplimiento de las normas FCC para equipos de informática de la Categoría B.

Declaración de conformidad

Monitor a color SHARP LL-T1520 / LL-T1620

El presente equipo cumple las condiciones de la Sección 15 de las normas FCC. El servicio está sujeto a las siguientes condiciones:

(1) el presente equipo no debe generar interferencia parásita y (2) el presente equipo debe aceptar cualquier interferencia recibida, inclusive aquella que pueda provocar un servicio deficiente en el sentido de una reducción de la pantalla.

Marca responsable:

* Como empresa asociada a ENERGY STAR, SHARP certifica que el presente producto cumple las directivas de ENERGY STAR sobre el ahorro energético.

El presente producto se sirve de soldador de hilo de estaño y lámpara fluorescente que contiene una pequeña cantidad de mercurio.

El desecho de estos materiales puede estar regulado debido a consideraciones medioambientales. Para información sobre su desecho o reciclaje, sírvase tomar contacto con su correspondiente negociado local o nacional o con Electronics Industries Alliance:www.eiae.org

Acaba de adquirir un producto certificado y homologado conforme a TCO'95 o TCO'99. Con su elección se ha decidido por un producto diseñado para aplicaciones profesionales. Su compra también ha contribuido a reducir las cargas medioambientales al igual que al desarrollo posterior de productos electrónicos compatibles con el medio ambiente.

Este producto cumple los requisitos de las ordenanzas TCO'95 o TCO'99 que se ocupan de los distintivos internacionales y medioambientales para ordenadores personales. El sistema de distintivos fue desarrollado conjuntamente por TCO (Confederación Sueca de Empleados), Svenska Naturskyddsforeningen (Asociación Sueca para la Conservación de la Naturaleza), Statens Energimyndighet (Administración Estatal de la Energía) y SEMKO AB.

Los requisitos comprenden una amplia gama de temas: medio ambiente, ergonomía, utilidad, reducción de campos eléctricos y magnéticos, consumo de energía y seguridad eléctrica.

¿Por qué ofrecemos ordenadores con distintivo medioambiental?

En numerosos países, el distintivo ambiental se ha convertido en un método establecido para alentar la adaptación de productos y servicios para el entorno ecológico. El problema principal, en cuanto a los ordenadores y otros equipos electrónicos se refiere, es que tanto en los productos como en su fabricación se usan sustancias perjudiciales para el medio ambiente. Puesto que no es posible reciclar satisfactoriamente la mayoría de los equipos electrónicos, más pronto o más tarde, la mayor parte de estas sustancias potencialmente contaminantes entran en la naturaleza.

Existen también otras características de un ordenador, tales como los niveles de consumo energético, que son importantes tanto desde el punto de vista del entorno laboral (interno) como del natural (externo). Puesto que todos los métodos para la generación de energía eléctrica ejercen un efecto negativo sobre la naturaleza (p. ej., emisiones ácidas y deteriorantes del clima y desechos radiactivos) resulta primordial ahorrar energía. Con frecuencia, los equipos electrónicos de oficinas se dejan funcionar ininterrumpidamente lo que, consecuentemente, consume mucha energía.

¿Qué significado tiene el distintivo medioambiental?

Las exigencias medioambientales han sido desarrolladas por Svenska Naturskyddsforeningen (Asociación Sueca para la Conservación de la Naturaleza). Estas exigencias imponen, entre otras, restricciones en la presencia y en el uso de metales pesados, productos antiinflamantes con base de bromuro y cloro, CFCs (freones) y disolventes clorados. El producto debe ser preparado para su reciclaje, y el fabricante está obligado a tener una política medioambiental que pueda cumplirse en cada país donde la compañía realiza su estrategia empresarial.

Los requerimientos energéticos incluyen la reivindicación de que el ordenador y/o el monitor pueda reducir en una o varias etapas su consumo energético a un nivel más bajo tras un cierto periodo de inactividad. El intervalo de tiempo requerido para reactivar el ordenador debe ser aceptable para el usuario.

A continuación encontrará un breve sumario de los requerimientos medioambientales cumplidos por este producto. El documento completo con los criterios medioambientales puede solicitarse a:

TCO Development

SE-114 94 Stockholm, Suecia

Fax: [phone]

Email (Internet): [e-mail]

Vía Internet, usando la dirección http://www.tco-info.com/ también se puede obtener información actualizada sobre los productos aprobados y homologados por TCO'99.

Requisitos medioambientales

Productos antiinflamantes

Los productos antiinflamantes se encuentran en las tarjetas de circuitos impresos, cables, hilos, cajas y carcasas. Su finalidad es la de prevenir o, al menos, retardar la propagación del fuego. Hasta el 30% del plástico de la carcasa de un ordenador puede estar compuesto de sustancias antiinflamantes. La mayoría de las mismas contienen bromuros y cloruros, y estos antiinflamantes están químicamente relacionados con otro grupo de toxinas medioambientales, PCBs.

En razón de los procesos bioacumulativos, se sospecha que tanto los antiinflamantes en cuya composición entran bromuros y cloruros como los productos de PCB son nocivos para la salud, e incluso afectan al sistema reproductor de aves que consumen pescado y de mamíferos.

Los requerimientos principales de TCO'95 y TCO'99 imponen que componentes de plástico de peso superior a 25 gramos no contengan antiinflamantes con bromuro o cloruro orgánicamente asociados. A falta de sustituto, las sustancias antiinflamantes se permiten en tarjetas de circuitos impresos.

Cadmio\*

El cadmio se emplea en baterías y en las capas generadoras de color de ciertos monitores de ordenadores. El cadmio afecta negativamente al sistema nervioso y, en dosis elevadas, es tóxico.

Los requerimientos de TCO'95 estipulan que las baterías no deben contener más de 25 ppp (partes por millón) de cadmio. Las capas generadoras de color de las pantallas de monitores no deben contener cadmio en absoluto.

El requisito relevante de TCO'99 estipula que las baterías, las capas generadoras de color de pantallas de monitores y los componentes eléctricos y electrónicos no deben contener cadmio alguno.

Mercurio\*\*

El mercurio se encuentra a veces en las pilas, relés y conmutadores. Es nocivo para el sistema nervioso y tóxico en dosis elevadas. El requisito de TCO'95 estipula que las pilas no contengan más de 25 ppp (partes por millón) de mercurio. El requisito relevante de TCO'99 estipula que las pilas no contengan mercurio.

TCO'95 y TCO'99 exigen también que no se encuentre presente el mercurio en ningún componente eléctrico o electrónico asociado con la unidad homologada. Existe, sin embargo, una excepción. Por el momento, el mercurio se permite en el sistema de retroiluminación de monitores de panel plano ya que actualmente no existe una alternativa económica. TCO aspira a eliminar esta excepción cuando se disponga de una alternativa sin mercurio.

CFCs (freones)

El requisito relevante de TCO'95 y TCO'99 estipula que ni en la producción ni en el montaje del producto se usen CFCs ni HCFCs. Los CFCs (freones) se usan a veces para el lavado de las tarjetas de circuitos impresos. Los CFCs disuelven el ozono y, por lo tanto, deterioran la capa de ozono de la estratosfera, provocando con ello la recepción intensificada de la Tierra de rayos ultravioleta con, por ejemplo, incrementado riesgo de cáncer cutáneo (melanoma maligno) como consecuencia.

Plomo\*\*

El plomo se puede encontrar en los tubos de imagen, pantallas, soldadores y capacitores. El plomo daña el sistema nervioso y, en dosis elevadas, provoca envenenamiento por plomo. Los requisitos TCO'95 y TCO'99 permiten la inclusión de plomo porque de momento no se ha desarrollado un sustituto.

* Bioacumulativo se define como sustancias que se acumulan en los organismos vivos.

** El plomo, el cadmio y el mercurio son metales pesados bioacumulativos.

Nota para usuarios en Europa

Este aparato satisface las exigencias de las Directivas 89/336/CEE y 73/23/CEE, modificadas por medio de la 93/68/CEE.

A FIN DE EVITAR DESCARGAS ELÉCTRICAS, DESCONECTE EL ENCHUFE DE LA RED ANTES DE REALIZAR CUALQUIER OPERACIÓN DE SERVICIO.

Nota para usuarios en el Reino Unido

PARA CLIENTES EN EL REINO UNIDO

IMPORTANTE

Los colores de los conductores en este cable de alimentación están definidos conforme al siguiente código:

VERDE Y AMARILLO	:	Tierra
AZUL	:	Neutro
MARRÓN	:	Conductor de corriente

Puesto que los colores de identificación del cable de alimentación del presente equipo pueden no corresponder con las señales de color que identifican su enchufe, proceda de la forma siguiente. El conductor que lleva los colores VERDE Y AMARILLO debe conectarse a la clavija del enchufe identificada con la letra E o por el signo de seguridad de tierra 12 o de color verde o verde y amarillo. El conductor de color AZUL debe conectarse a la clavija identificada con la letra N o de color negro. El conductor de color MARRÓN debe conectarse a la clavija identificada con la letra L o de color rojo.

Cerciórese de que su equipo está correctamente conectado; consulte con un electricista calificado si tuviera alguna duda.

"ADVERTENCIA: EL PRESENTE EQUIPO DEBE CONECTARSE A TIERRA"

Nota para usuarios en Australia

Consultas sobre el servicio

Sírvase consultar con su proveedor para todo lo relacionado con el servicio técnico o contacte con Sharp Corporation of Australia, tel. [phone], para información sobre el centro de asistencia técnica Sharp autorizado más cercano a su localidad.

Sugerencias y precauciones de seguridad

• El módulo LCD integrado en este monitor LCD ha sido fabricado con la más alta tecnología. Sin embargo, pueden aparecer constantemente píxels brillantes o píxels en blanco. También puede aparecer un color irregular y luminosidad dependiendo del ángulo de visión. Estos fenómenos son corrientes en el caso de monitores de cristal líquido y no se trata de una anomalía.
• No deje el monitor funcionando en imagen fija durante prolongados intervalos de tiempo, ya que ello puede provocar que permanezcan imágenes sombra.
• Si la luminosidad se ajusta al nivel mínimo, puede resultar difícil ver el contenido de la pantalla.
• La calidad de la señal transmitida por el ordenador puede afectar la calidad de la pantalla. Le recomendamos que utilice un ordenador capaz de transmitir señales de vídeo de alta calidad.
• No frote ni golpee jamás el monitor con objetos duros.
• Sharp Corporation no asume responsabilidad alguna por las faltas cometidas durante el uso por parte del usuario o de terceros, ni por cualquier otra anomalía o daños a este producto que pudieran resultar durante su utilización, excepto en los casos en los que la obligación de indemnizar esté legalmente reconocida.
• El presente monitor y sus accesorios pueden actualizarse sin previo aviso.

Ubicación

• No coloque el monitor en lugares mal ventilados, polvorientos o con un alto grado de humedad o donde el monitor pueda entrar en contacto con aceite o vapor, ya que ello podría provocar un incendio.
• Asegúrese de que el monitor no entre en contacto con agua u otros líquidos. Asegúrese de que no penetren en el monitor objetos tales como clips o alfileres ya que ello podría provocar un incendio o una descarga eléctrica.
• No coloque el monitor sobre objetos inestables o en lugares inseguros. No permita que el monitor quede sometido a intensas sacudidas o vibraciones. La caída o vuelco del monitor puede provocar la avería del mismo.
• No coloque el monitor en lugares en los que quede expuesto directamente a los rayos solares, ni cerca de equipos de calefacción o cualquier otro lugar donde se puedan alcanzar altas temperaturas, ya que ello puede llevar a un calentamiento excesivo y provocar un incendio.

El cable de alimentación

• No deteriore el cable de alimentación ni coloque objetos pesados sobre el mismo ni lo estire o doble excesivamente. No utilice tampoco cables de prolongación. Si el cable de alimentación se daña, puede provocar un incendio o una descarga eléctrica.
• Enchufe la clavija directamente en la toma de corriente alterna. El uso de un cable de prolongación puede provocar un incendio como resultado de un calentamiento excesivo.

Lista de comprobación del monitor y sus accesorios

- Compruebe que el paquete incluye los siguientes componentes:

• Monitor LCD (1)
• Cable de señal analógica (1) (nombre del modelo: QCNW-1041MPZZ)
• Cable de audio (1) (nombre del modelo: QCNW-1068MPZZ)
• Disquete de utilidades (para Windows/Macintosh) (1)
• Manual de uso (1)

Notas:

• El cable de señal digital (DVI-D24 vías – DVI-D24 vías) debe comprarse por separado. (nombre del modelo: NL-C01E)
• El cable de señal analógica (DVI-I29 vías – D-sub 15 vías) debe comprarse por separado. (nombre del modelo: NL-C02E)
• Guarde la caja de cartón por si necesita transportar el monitor.
• Sharp Corporation es titular de los derechos de autor del programa del Disquete de utilidades. No lo reproduzca sin previa autorización.
• La forma de los accesorios suministrados puede no coincidir totalmente con la mostrada en este manual.

Contenido del manual

• En este manual nos referimos a Microsoft Windows XP como [WindowsXP], a Microsoft Windows Millenium como [WindowsMe], a Microsoft Windows 2000 como [Windows2000], a Microsoft Windows 98 como [Windows98], a Microsoft Windows 95 como [Windows95] y a Microsoft Windows Versión 3.1 como [Windows3.1]. Cuando no haya necesidad de hacer distinción entre los diferentes programas, se utilizará el término [Windows].
• Microsoft y Windows son marcas registradas de Microsoft Corporation.
• Macintosh es una marca registrada de Apple Computer, Inc.

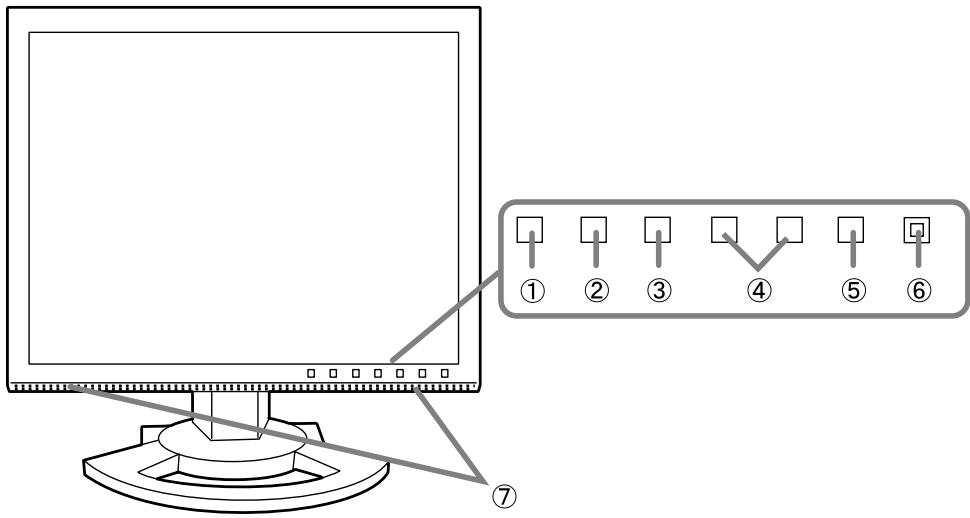

1. Botón INPUT.... Para conmutar entre los bornes de entrada de la señal. (Borne de entrada RGB analógica ↔ borne de entrada DVI-I)
2. Botón MENU .... Este botón se utiliza para ampliar, seleccionar y cerrar el menú OSD (On Screen Display).
3. Botón SELECT ....... Este botón se utiliza para seleccionar opciones de menú cuando se visualiza el menú OSD.
4. ◀▶ botones ....Cuando el menú OSD se vea en la pantalla:
   Estos botones se utilizan para incrementar o reducir el valor de la opción seleccionada.
   Cuando el menú OSD no se vea en la pantalla:
   Estos botones se utilizan para regular la luminosidad de la retroiluminación y el volumen de los altavoces.
5. Botón de encendido/apagado
6. LED indicador de conexión ... Este indicador LED se ilumina de color verde cuando el monitor se encuentra en uso y naranja cuando se encuentra en el modo de ahorro de energía.
7. Altavoces..... El audio entra a través del monitor y se puede oír el dispositivo externo conectado al monitor.

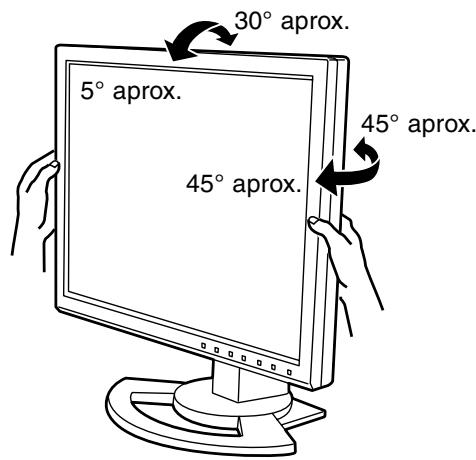

Ajuste de la inclinación y el giro del monitor

Sujete ligeramente los dos lados del monitor y ajústelo hasta que el ángulo de visión sea el adecuado.

Nota:

Al ajustar la inclinación y el giro de la pantalla, no ejerza una fuerza excesiva con las manos sobre el panel LCD ya que podría dañarlo.

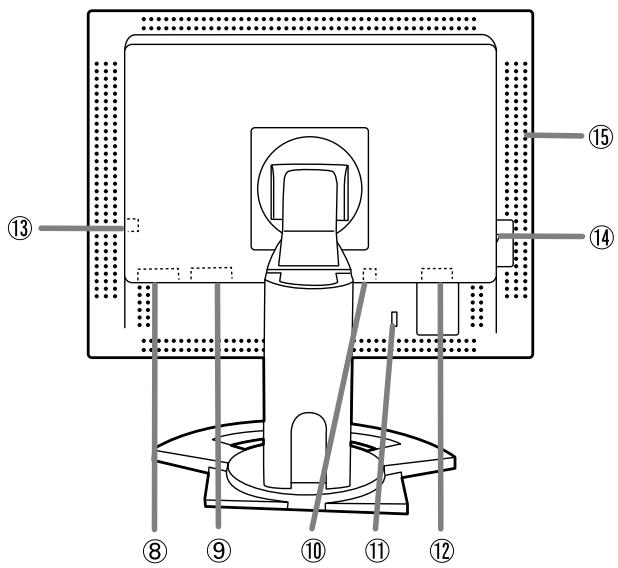

Descripción del producto

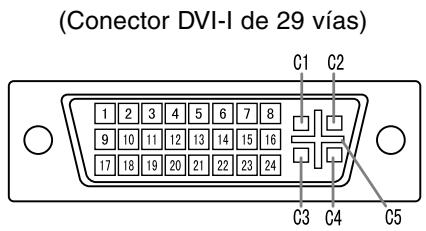

1. Borne de entrada DVI-I..... El borne de salida RGB digital o el borde de salida RGB analógica del ordenador se puede conectar aquí.

- El monitor se puede conectar a los ordenadores siguientes que tengan un borne de salida estándar DVI (contacto DVI-D24 o contacto DVI-I29) para hacer la conexión digital. (Tenga en cuenta que, dependiendo del ordenador conectado, la visualización puede que no aparezca correctamente.)

LL-T1520: Ordenadores con capacidad de salida XGA

LL-T1620: Ordenadores con capacidad de salida SXGA

- Para hacer la conexión se necesitan cables vendidos separadamente.

Para conectar a un borne de salida RGB digital :

Cable de señal digital (nombre del modelo: NL-C01E)

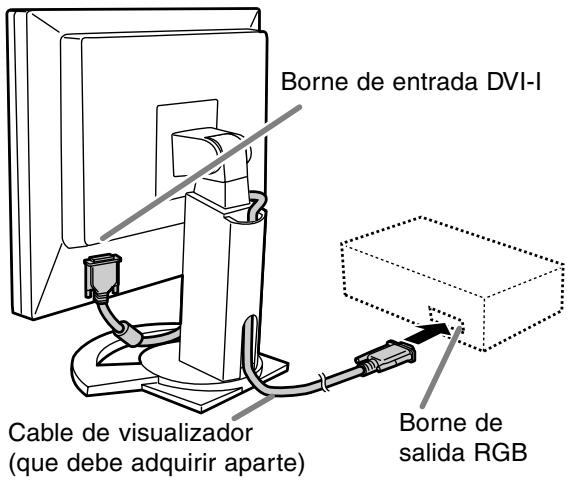

Para conectar a un borne de salida RGB analógica :

Cable de señal analógica (nombre del modelo: NL-C02E)

1. Borne de entrada RGB analógica.. El cable de señal analógica suministrado se conecta aquí. Debe usarse el cable de señal analógica incluido.

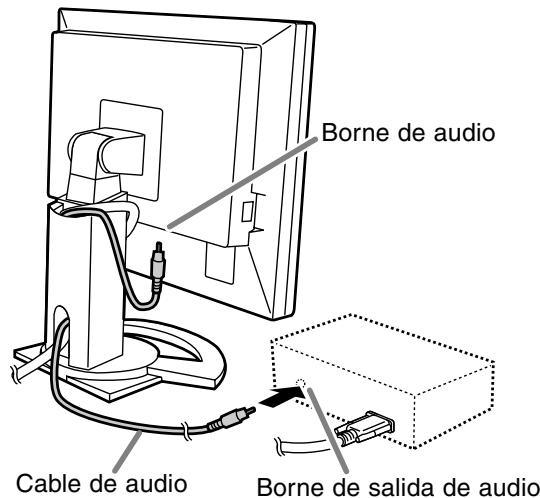

2. Borne de audio ....Aquí se puede conectar un borne de salida de audio de un ordenador.Debe usarse el cable de audio incluido.

3. Llave de seguridad ..... Si conecta un cierre de seguridad (de venta en el comercio) al anclaje de seguridad, el monitor queda enclavado de forma que es imposible transportarlo.

El orificio de seguridad antirrobo actúa junto con los sistemas de seguridad Kensington Micro Saver.

1. Borne de alimentación

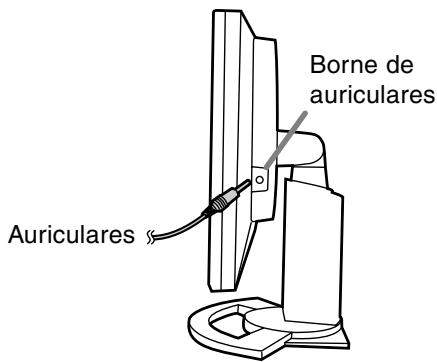

2. Borne de auriculares .... Aquí se pueden conectar unos auriculares (de venta en el comercio).

3. Interruptor primario

4. Orificios de ventilación ..... Nota: No bloquee jamás los orificios de ventilación, ya que ello puede llevar a un calentamiento excesivo del interior del monitor y hacer que funcione de manera anómala.

Conexión del monitor y encendido / apagado del mismo

Precaución:

• Antes de realizar la conexión, asegúrese de que tanto el monitor como el ordenador están apagados.
• Tenga cuidado de no doblar excesivamente el cable ni utilizar cables de prolongación ya que ello podría llevar a un funcionamiento anómalo.

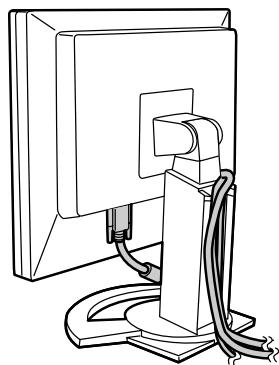

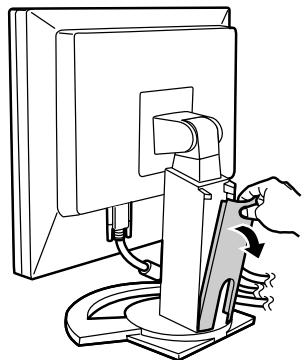

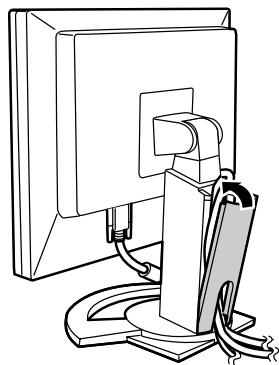

Para guardar el cable

En caso de ser necesario, el exceso de cable podrá guardarse en la base.

1. Retire la cubierta.

Tire suavemente de la parte superior de la cubierta hacia usted.

1. Pase el cable a lo largo de la parte posterior de la base.

1. Vuelva a colocar la cubierta.

Tenga cuidado de no pellizcar los cables.

- No fuerce la cubierta si resulta complicado colocarla. Compruebe si han quedado cables atrapados.

Conexión del monitor a un ordenador

Conexión utilizando el cable de señal analógica suministrado

Conecte el cable de señal analógica suministrado al borne de entrada RGB analógica de la pantalla, y al borne de salida RGB analógica del ordenador.

Borne de entrada RGB analógica Cable de señal analógica Borne de salida RGB analógica

- Prestando atención a la dirección del conector, introduzca aquí firmemente el cable de señal y apriete los tornillos que hay a los lados.

Si la conexión es a un D-sub de 15 vías en 2 hileras Apple Power Macintosh, acople un adaptador de conversión Macintosh (de venta en el comercio) al cable de señal analógica.

Adaptador de conversi

Conexión del monitor y encendido/apagado del mismo

Conexión utilizando el cable de pantalla vendido separadamente

El cable de pantalla vendido separadamente permite hacer la conexión entre el borne de entrada DVI-I de la pantalla y el borne de salida RGB digital o analógica del ordenador.

Cuando haga la conexión a un borne de salida RGB digital:

• Utilice un cable de señal digital (nombre del modelo: NL-C01E).
• El monitor se puede conectar a los ordenadores siguientes que tengan un borne de salida estándar DVI (contacto DVI-D24 o contacto DVI-I29) para hacer la conexión digital. (Tenga en cuenta que, dependiendo del ordenador conectado, la visualización puede que no aparezca correctamente.)

LL-T1520: Ordenadores con capacidad de salida XGA

LL-T1620: Ordenadores con capacidad de salida SXGA

Cuando haga la conexión a un borne de salida RGB analógica:

- Utilice un cable de señal analógica (nombre del modelo: NL-C02E).

Borne de entrada DVI-I Cable de visualizador (que debe adquirir aparte) Borne de salida RGB

- Prestando atención a la dirección del conector, introduzca aquí firmemente el cable de señal y apriete los tornillos que hay a los lados.

Prepare el monitor como se indica a continuación cuando realice una conexión digital con un Power Mac usando un adaptador ADC-DVI fabricado por Belkin. (La operación ha sido comprobada con el Power Mac G4 M7627J/A.)

• Realice los ajustes con la alimentación del Power Mac desconectada.

• La pantalla de preparación desaparece automáticamente 30 segundos después del último comando.

• Después de conectar el cable de alimentación, conmute el interruptor primario del monitor.

• Pulse los botones ◀ y ▶ al mismo tiempo y, mientras lo hace, pulse el botón de encendido/apagado (es decir, encienda el monitor).

1. Ponga en "ON" con los botones ◀▶.

- No use [ON] si no está usando un adaptador ADC-DVI de Belkin, porque esto puede dar origen a una indicación incorrecta.

1. Pulse el botón MENU.

Con esto se completa el ajuste.

Conecte el cable de audio suministrado

Cuando el cable de audio suministrado se conecte al borne de salida de audio del ordenador, el sonido del ordenador conectado saldrá por los altavoces de la pantalla. También podrá utilizar auriculares conectados a la toma de auriculares de la pantalla.

Borne de audio Cable de audio Borne de salida de audio

- Si piensa utilizar un cable de venta en el comercio, obtenga uno que no tenga resistencia.

Conexión de auriculares (de venta en el comercio)

Se pueden conectar auriculares (de venta en el comercio).

Borne de auriculares Auriculares

Notas:

- Cuando están conectados los auriculares, no se oye ningún sonido por los altavoces del monitor.

Conexión del monitor a una toma de corriente

Borne de alimentación Cable de alimentación Toma de corriente alterna

Encendido

1. Conmute el interruptor primario del monitor.

Interruptor primario

- Cuando conecte y desconecte la Interruptor primario, espere siempre durante un intervalo de 5 segundos. El cambio rápido puede causar un fallo en el funcionamiento.

1. Pulse el botón de encendido/apagado del monitor.

El LED de conmutación se iluminará de color naranja.

1. Encienda el ordenador.

Pulse el botón de encendido/apagado Encienda el ordenador ON

Cuando se introduzca una señal procedente del ordenador, el LED de conmutación se iluminará de color verde, y se visualizará la pantalla. (Después de conectar la alimentación, puede que la pantalla tarde en visualizarse un poco de tiempo.)

- Si no se ha seleccionado el terminal de entrada al que está conectado el ordenador, la pantalla no se visualizará. Si es necesario, haga la conmutación del terminal de entrada.

Notas: (cuando se utiliza una señal analógica)

- Si es la primera vez que utiliza el monitor, o si cambia la configuración del sistema durante su uso, lleve a cabo un ajuste automático de la pantalla (p. 138).

- Si la conexión es a un ordenador portátil y la pantalla del portátil está configurada de modo que funcione al mismo tiempo, puede que la pantalla de MS-DOS no se vea correctamente. En este caso, cambie la configuración de modo que sólo se vea el monitor.

Alternar entre bornes de entrada

Utilizar el botón de ENTRADA (INPUT) para conmutar entre bornes de entrada de señal.

Borne de entrada RGB analógica

Borne de entrada DVI-I (digital)

Borne de entrada DVI-I (analógica)

INPUT-2

INPUT-2

Apagado

1. Apague el ordenador.
2. Pulse el botón de encendido/apagado del monitor.

El LED indicador de conexión se apagará.

Si no se va a utilizar el monitor durante mucho tiempo, desconecte la interruptor primario del monitor y desenchufe la clavija de alimentación de la toma de corriente.

Para la señal analógica

1. En primer lugar, lleve a cabo un ajuste automático. (p. 138)
2. En caso necesario, realice un ajuste manual. (p. 139)

Para la señal digital

Normalmente no es necesario ajustar el monitor antes de utilizarlo. En caso necesario, realice un ajuste manual. (p. 142)

Nota:

- Todos los ajustes quedarán guardados incluso después de apagar.

Reposición del valor de ajuste

Reposición de todos los valores de ajuste

Puede reponer todos los valores de ajuste a los valores originales de fábrica con una sola instrucción.

1. Apague el monitor.
2. Pulse los botones MENU y SELECT al mismo tiempo y, mientras lo hace, pulse el botón de encendido/apagado (es decir, encienda el monitor).
   Siga pulsando el botón hasta que vea [ALL RESET] en la pantalla. La reposición se completa cuando desaparece el mensaje visualizado.

Nota:

• Mientras se ve ALL RESET en la pantalla, los botones de control no funcionan.
• No se pueden reponer los valores cuando la función de bloqueo de ajustes se encuentra activada. Desactive la función de bloqueo de ajustes antes de utilizar los botones de control.

Puesta a cero de menú de AJUSTE (ADJUSTMENT)

Los valores de ajuste del menú de AJUSTE (ADJUSTMENT) del tiempo de señal analógica pueden restaurarse a sus valores originales de fábrica.

1. Encienda el monitor.
2. Pulse al mismo tiempo los botones MENU y ◀. Cuando [RESET] aparece en la pantalla significa que la reposición ha finalizado.

Nota:

- No se pueden reponer los valores cuando la función de bloqueo de ajustes se encuentra activada. Desactive la función de bloqueo de ajustes antes de utilizar los botones de control.

Función de bloqueo de ajustes

Si deshabilita los botones de control (es decir, activa el bloqueo) no podrá cambiar los valores configurados.

1. Apague el monitor.
2. Pulse al mismo tiempo el botón MENU y el botón de encendido/apagado (es decir, encienda el monitor).
   Siga pulsando el botón hasta que vea [ADJUSTMENT LOCKED] en la pantalla.
   El bloqueo se establece cuando se visualiza el mensaje.

Nota:

- Cuando la función de bloqueo se encuentra activada, se deshabilitan todos los botones excepto el de encendido/apagado.

Ajuste de la liberación del bloqueo

1. Apague el monitor.
2. Pulse al mismo tiempo el botón MENU y el botón de encendido/apagado (es decir, encienda el monitor).
   Siga pulsando el botón hasta que vea [ADJUSTMENT UNLOCKED] en la pantalla. El bloqueo se libera cuando se visualiza el mensaje.

Regulación de la retroiluminación

Realice los ajustes sin que el menú Máscara en pantalla (OSD) se vea en la pantalla. Si ve el menú OSD en la pantalla, pulse el botón MENU (varias veces si fuera necesario) y empiece cuando el menú OSD haya desaparecido.

1. Sin el menú OSD a la vista, pulse el botón ◀ o ▶.

VOLUME 11 BRIGHT 31 SELECT ... [ SELECT ]

1. Compruebe que esté seleccionado "BRIGHT". Si no está seleccionado "BRIGHT", pulse el botón SELECT y selecciónelo.

2. Realice el ajuste pulsando el botón ◀ (más oscuro) o el botón ▶ (más claro).

Nota:

- El menú de Máscara en pantalla (OSD) para realizar el ajuste desaparece pasados unos segundos después de la última instrucción.

Ajuste de la pantalla y volumen del altavoz

Ajuste del volumen del altavoz

Realice los ajustes sin que el menú Máscara en pantalla (OSD) se vea en la pantalla. Si ve el menú OSD en la pantalla, pulse el botón MENU (varias veces si fuera necesario) y empiece cuando el menú OSD haya desaparecido.

1. Sin el menú OSD a la vista, pulse el botón ◀ o

VOLUME 11 BRIGHT 31 SELECT ... [ SELECT ]

1. Compruebe que esté seleccionado "VOLUME". Si no está seleccionado "VOLUME", pulse el botón SELECT y selecciónelo.
2. Realice el ajuste pulsando el botón ◀ (disminución) o el botón ▶ (aumento).

Nota:

- El menú de Máscara en pantalla (OSD) para realizar el ajuste desaparece pasados unos segundos después de la última instrucción.

Ajuste automático de la pantalla

Las opciones del Menú ADJUSTMENT (CLOCK, PHASE, H-POS V-POS) se pueden ajustar automáticamente.

Nota:

- Al configurar por primera vez el monitor o tras cambiar cualquier aspecto del sistema actual, lleve a cabo un ajuste automático de la pantalla antes de su uso.

Máscara en pantalla para el ajuste automático

En primer lugar aparece una imagen que pone toda la pantalla muy clara.

Si está utilizando Windows, puede utilizar la Carta de ajuste incluida en el Disquete de utilidades.

Apertura de la Carta de ajuste (para Windows)

Esta explicación es para Windows 95/98/2000/Me/XP y en ella se da por supuesto que la unidad de disquetes es la [A:].

• Si la unidad de disquetes que está utilizando no es la [A:], cambie la letra de la unidad por la que esté utilizando.
• Introduzca el Disquete de utilidades (Utility Disk) en la unidad A del ordenador.
• Abra [My Computer] y seleccione [3½ Floppy [A:]]. Si está utilizando Windows 3.1, abra [File Manager] y seleccione la "Unidad A."
• Haga doble clic en [Adj_uty.exe] para ejecutar el programa de ajuste. En la pantalla aparecerá la Carta de ajuste.

Carta de ajuste

Una vez finalizados los ajustes, pulse la tecla [Esc] del ordenador para salir del programa de ajuste.

Notas:

- Si el modo de visualización del ordenador está configurado en 65.000 colores, puede ver los diferentes niveles de color de cada patrón cromático o la escala de grises puede aparecer coloreada. (Esto se debe a la especificación de la señal de entrada y no se trata de una anomalía).

Cómo realizar el ajuste

1. Pulse el botón MENU. Aparecerá el menú ADJUSTMENT.

2. Pulse el botón ▶.

La pantalla se obscurecerá y aparecerá [ADJUSTING]. Tras unos segundos volverá a verse el menú ADJUSTMENT. (El ajuste automático ha finalizado).

1. Pulse el botón MENU 4 veces para que desaparezca el menú OSD de la pantalla.

Notas:

• En la mayoría de los casos, el ajuste automático es suficiente.
• Puede que no sea posible lograr el ajuste correcto con el primer ajuste automático. En tal caso, intente repetir el ajuste automático 2 ó 3 veces.
• Se puede llevar a cabo un ajuste manual (p. 139) tras el ajuste automático, si resultara necesario debido a una de las siguientes circunstancias.

- Cuando sea necesario realizar un ajuste de precisión.

- Cuando las señales de entrada de vídeo del ordenador sean Composite Sync o Sync On Green. (Los ajustes automáticos quizás no puedan realizarse).

- Cuando se vea [OUT OF ADJUST] en la pantalla. (Cuando en la pantalla se vea una imagen totalmente oscura, el ajuste automático de la pantalla puede estar deshabilitado. Al realizar un ajuste automático, asegúrese de utilizar bien la Carta de ajuste o bien intentar que aparezca una imagen que ponga toda la pantalla muy clara).

- El ajuste automático puede que no se realice correctamente dependiendo de lo que se visualiza en la pantalla: imágenes en movimiento, indicación MS-DOS, etc.

Ajuste manual de la pantalla

Los ajustes se pueden realizar a través del Menú en pantalla (OSD).

Máscara en pantalla para el ajuste

Si está utilizando Windows, abra la Carta de ajuste incluida en el Disquete de utilidades. (p. 138)

Si su sistema no es Windows, no podrá utilizar la Carta de ajuste. En tal caso, haga que aparezca una imagen que aclare toda la pantalla y ajústela comprobando visualmente su tono real.

En este capítulo se describe cómo ajustar la pantalla utilizando la Carta de ajuste (para Windows)

Cómo realizar el ajuste

1. Pulse el botón MENU.

Aparecerá el menú ADJUSTMENT.

Una vez el menú está en la pantalla, se pueden ajustar cada una de las opciones del mismo. Cada vez que se pulse el botón MENU, seleccionará el siguiente menú. (ADJUSTMENT → GAIN CONTROL → COLOR CONTROL → MODE SELECT → Menú OSD desaparece)

Notas:

- El menú OSD desaparece automáticamente unos 30 segundos después de la última instrucción.

Menú ADJUSTMENT

MANUAL: Las diferentes opciones del menú se ajustan manualmente.

AUTO: Cada opción del menú se ajusta automáticamente.

Notas:

• Pulse el botón ▶ para seleccionar AUTO.
• Para seleccionar una opción del menú: Botón SELECT
• Para pasar al siguiente menú: Botón MENU

CLOCK

En la figura siguiente se muestra cómo efectuar el ajuste de forma que no se genere un parpadeo vertical. (botones ◀▶)

Parasitaje (reverberación) vertical

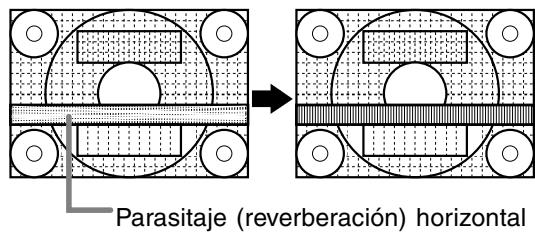

PHASE

En la figura siguiente se muestra cómo efectuar el ajuste de forma que no se genere un parpadeo horizontal. (botones ◀▶)

Nota:

- Los ajustes de PHASE deberían realizarse sólo después de haber ajustado correctamente CLOCK.

Parasitaje (reverberación) horizontal

H-POS (posición horizontal) y V-POS (posición vertical)

Para centrar la imagen dentro de los límites de la pantalla, ajuste los valores a izquierda/derecha (HPOS) y arriba abajo (V-POS). (botones ◀▶)

Marco de la pantalla

Ajuste de la pantalla (cuando se utiliza una señal analógica)

Menú GAIN CONTROL

GAIN CONTROL MANUAL AUTO BLACK LEVEL 50 CONTRAST 18 INPUT-1 ANALOG 1024 x 768 V : 60Hz H : 48.4kHz

MANUAL: Las diferentes opciones del menú se ajustan manualmente.

AUTO: Cada opción del menú se ajusta automáticamente con la función Control Automático de la Ganancia*.

Notas:

• Pulse el botón ▶ para seleccionar [AUTO].
• Para seleccionar una opción del menú: Botón SELECT
• Para pasar al siguiente menú: Botón MENU
  * Función Control Automático de Ganancia
• La función Control Automático de Ganancia ajusta el contraste y el nivel de negro en base al color más claro de la imagen mostrada. A menos que se utilice una carta de ajuste, el ajuste automático resultará imposible. En tal caso, utilice una carta de ajuste o haga el ajuste manualmente.
• Si la señal procedente del ordenador es composite sync o sync on green, no se podrá realizar un ajuste automático. En tal caso, realice un ajuste manual.

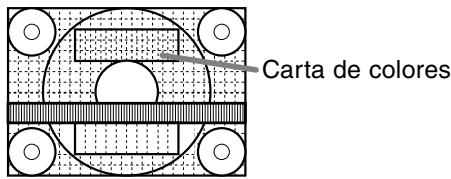

BLACK LEVEL

La luminosidad total de la pantalla puede ajustarse mientras se observa la carta de colores. (botones

◀)

Carta de colores

CONTRAST

Mientras se observa la carta de colores pueden realizarse ajustes de modo que aparezcan todos los colores. (botones ◀▶)

Menú COLOR CONTROL

COLOR CONTROL COLOR MODE WHITE BALANCE ▶ HUE SATURATION ○sRGB ● STD ○ VIVID 0 0 INPUT-1 ANALOG 1024 x 768 V : 60Hz H : 48.4kHz

Notas:

• Para seleccionar una opción del menú: Botón SELECT
• Para pasar al siguiente menú: Botón MENU

COLOR MODE

La tonalidad cromática se puede configurar como se indica a continuación.

sRGB : sRGB es la norma internacional de representación cromática especificada por la IEC (International Electrotechnical Commission (Comisión Electrotecnica Internacional)). La conversión cromática se hace teniendo en cuenta las características del cristal líquido y representa una tonalidad parecida a la de la imagen original.

STD : La imagen se verá con la tonalidad resultante de la combinación de colores original del panel de cristal líquido.

VIVID : Muestra una imagen con colores dinámicos y primarios VIVID (INTENSOS).

- Si se ha seleccionado [sRGB] o [VIVID], los elementos posteriores a [WHITE BALANCE] no se podrán establecer.

Los elementos posteriores no se pueden establecer cuando [COLOR MODE] es [STD].

WHITE BALANCE

Después de seleccionar [WHITE BALANCE], pulse el botón ▶ y visualice el menú de ajuste.

WHITE BALANCE COOL • STD • WARM USER R-CONTRAST G-CONTRAST B-CONTRAST OK ... [ MENU ]

Notas:

- No todos los colores pueden verse en ajustes diferentes a [STD]. Ajuste a [STD] para ver todas las graduaciones.

Ajuste de la pantalla (cuando se utiliza una señal analógica)

• Utilice los botones ◀▶ para seleccionar [COOL], [·], [STD], [·], [WARM] o [USER].
• Al seleccionar USER (usuario), aparecen los valores programados para [R-CONTRAST], [G-CONTRAST] y [B-CONTRAST], para poder efectuar ajustes de precisión.
• Utilice el botón SELECT para seleccionar [R-CONTRAST], [G-CONTRAST] y [B-CONTRAST].
• Una vez finalizados los ajustes: Botón MENU

COOL ... Tonalidad más azul que la estándar

- ...... Tonalidad ligeramente más azul que la estándar

STD ..... Ajuste de tonalidad cromática estándar

- ...... Tonalidad ligeramente más roja que la estándar

WARM .. Tonalidad más roja que la estándar USER

R-CONTRAST ..... ◀ botón para azul-verde

botón para rojo

G-CONTRAST ..... ◀ botón para púrpura

botón para verde

B-CONTRAST ..... ◀ botón para amarillo

botón para azul

HUE

La tonalidad se puede ajustar. (botones ◀▶)

SATURATION

La saturación del color se puede ajustar. (botones ◀▶)

Con el valor mínimo, la pantalla aparece en blanco y negro.

Menú MODE SELECT

MODE SELECT OSD H-POSITION OSD V-POSITION SCALING 400 LINES LANGUAGE ▶ 3 640 720 INPUT-1 ANALOG 1024 x 768 V : 60Hz H : 48.4kHz

Notas:

• Según sea la resolución de la señal de entrada, la pantalla puede no cambiar incluso si pueden seleccionarse las opciones del menú.
• Para seleccionar una opción del menú: Botón SELECT
• Una vez finalizados los ajustes: Botón MENU

OSD H-POSITION (posición horizontal OSD)

La posición de la pantalla OSD puede desplazarse hacia la izquierda y hacia la derecha. (botones ◀)

OSD V-POSITION (posición vertical OSD)

La posición de la pantalla OSD puede desplazarse hacia arriba y hacia abajo. (botones ◀▶)

SCALING (nivel de graduación)

Ajusta la imagen de modo que la nitidez sea óptima tras una Ampliación de la pantalla. (botones ◀▶)

400 LINES (grado de resolución)

Puede programar la resolución horizontal de una pantalla de 400 líneas si utiliza US text, etc.

(botones ◀▶)

640: 640 X 400 dot mode

720: 720 X 400 dot mode (US text etc.)

Nota:

- Puesto que la entrada de resolución diferente a la de 400 líneas se realiza automáticamente, no hay necesidad de programarla.

LANGUAGE

Los mensajes visualizados en la pantalla y en el contenido de los menús OSD se puede cambiar a los idiomas siguientes.

Inglés, alemán, francés, holandés, español, italiano, sueco y japonés

1. Después de seleccionar [LANGUAGE], pulse el botón ▶.

El menú de selección de idioma se visualizará en la pantalla.

1. Seleccione el idioma deseado usando el botón SELECT.

2. Pulse el botón MENU. El menú de selección de idioma desaparece.

Los ajustes se pueden realizar a través del menú Máscara en pantalla (OSD).

Máscara en pantalla para el ajuste

Si está utilizando Windows, abra la Carta de ajuste incluida en el Disquete de utilidades. (p. 138)

Si su sistema no es Windows, no podrá utilizar la Carta de ajuste. En tal caso, haga que aparezca una imagen que aclare toda la pantalla y ajústela comprobando visualmente su tono real.

En este capítulo se describe cómo ajustar la pantalla utilizando la Carta de ajuste (para Windows)

Cómo realizar el ajuste

1. Pulse el botón MENU.

Aparecerá el menú COLOR CONTROL.

COLOR CONTROL COLOR MODE WHITE BALANCE ▶ HUE 0 SATURATION 0 INPUT-2 1024 x 768 DIGITAL V : 60Hz H : 48.4kHz

Una vez esté el menú en pantalla, puede ajustar cada una de las opciones del mismo.

Cada vez que se pulse el botón MENU, seleccionará el siguiente menú. (COLOR CONTROL → MODE SELECT → Menú OSD desaparece)

Notas:

- El menú OSD desaparece automáticamente unos 30 segundos después de la última instrucción.

Menú COLOR CONTROL

COLOR CONTROL COLOR MODE WHITE BALANCE ▶ HUE SATURATION ○sRGB ○STD ○VIVID 0 0 INPUT-2 1024 x 768 DIGITAL V : 60Hz H : 48.4kHz

Notas:

• Para seleccionar una opción del menú: Botón SELECT
• Para pasar al siguiente menú: Botón MENU

COLOR MODE

La tonalidad cromática se puede configurar como se indica a continuación.

sRGB : sRGB es la norma internacional de representación cromática especificada por la IEC (International Electrotechnical Commission (Comisión Electrotecnica Internacional)). La conversión cromática se hace teniendo en cuenta las características del cristal líquido y representa una tonalidad parecida a la de la imagen original.

STD : La imagen se verá con la tonalidad resultante de la combinación de colores original del panel de cristal líquido.

VIVID : Muestra una imagen con colores dinámicos y primarios VIVID (INTENSOS).

- Si se ha seleccionado [sRGB] o [VIVID], los elementos posteriores a [WHITE BALANCE] no se podrán establecer.

Los elementos posteriores no se pueden establecer cuando [COLOR MODE] es [STD].

WHITE BALANCE

Después de seleccionar [WHITE BALANCE], pulse el botón ▶ y visualice el menú de ajuste.

WHITE BALANCE COOL • STD • WARM USER R-CONTRAST G-CONTRAST B-CONTRAST OK ... [ MENU ]

Notas:

- No todos los colores pueden verse en ajustes diferentes a [STD]. Ajuste a [STD] para ver todas las graduaciones.

Ajuste de la pantalla (cuando se utiliza una señal digital)

• Utilice los botones ◀▶ para seleccionar [COOL], [·], [STD], [·], [WARM] o [USER].
• Al seleccionar USER (usuario), aparecen los valores programados para [R-CONTRAST], [G-CONTRAST] y [B-CONTRAST], para poder efectuar ajustes de precisión.
• Utilice el botón SELECT para seleccionar [R-CONTRAST], [G-CONTRAST] y [B-CONTRAST].
• Una vez finalizados los ajustes: Botón MENU

COOL ... Tonalidad más azul que la estándar

- ...... Tonalidad ligeramente más azul que la estándar

STD ..... Ajuste de tonalidad cromática estándar

- ...... Tonalidad ligeramente más roja que la estándar

WARM .. Tonalidad más roja que la estándar USER

R-CONTRAST ..... ◀ botón para azul-verde

botón para rojo

G-CONTRAST ..... ◀ botón para púrpura

botón para verde

B-CONTRAST ..... ◀ botón para amarillo

botón para azul

HUE

La tonalidad se puede ajustar. (botones ◀▶)

SATURATION

La saturación del color se puede ajustar. (botones

Con el valor mínimo, la pantalla aparece en blanco y negro.

Menú MODE SELECT

MODE SELECT OSD H-POSITION OSD V-POSITION SCALING LANGUAGE ▶ 3 INPUT-2 1024 x 768 DIGITAL V : 60Hz H : 48.4kHz

Notas:

• Según sea la resolución de la señal de entrada, la pantalla puede no cambiar incluso si pueden seleccionarse las opciones del menú.
• Para seleccionar una opción del menú: Botón SELECT
• Una vez finalizados los ajustes: Botón MENU

OSD H-POSITION (posición horizontal OSD)

La posición de la pantalla OSD puede desplazarse hacia la izquierda y hacia la derecha. (botones ◀)

OSD V-POSITION (posición vertical OSD)

La posición de la pantalla OSD puede desplazarse hacia arriba y hacia abajo. (botones ◀▶)

SCALING (nivel de graduación)

Ajusta la imagen de modo que la nitidez sea óptima tras una Ampliación de la pantalla. (botones ◀▶)

LANGUAGE

Los mensajes visualizados en la pantalla y en el contenido de los menús OSD se puede cambiar a los idiomas siguientes.

Inglés, alemán, francés, holandés, español, italiano, sueco y japonés

1. Después de seleccionar [LANGUAGE], pulse el botón ▶.
   El menú de selección de idioma se visualizará en la pantalla.
2. Seleccione el idioma deseado usando el botón SELECT.
3. Pulse el botón MENU.
   El menú de selección de idioma desaparece.

Conservación del monitor

Desenchufe siempre la clavija de la toma de corriente alterna antes de limpiar el monitor.

Caja y sector del panel de control

Utilice un paño suave y seco para limpiar, sin apretar demasiado, la caja y el panel de control. Si estuvieran muy sucios, eche un poco de detergente neutro en un paño suave previamente humedecido, escúrralo bien y proceda a la limpieza.

Sector del panel LCD

Utilice un paño suave y seco para limpiar, sin apretar demasiado, la suciedad y el polvo de la superficie del panel LCD. (Es adecuado un paño tal como gasa o los utilizados para limpiar gafas.)

Precaución:

• No utilice jamás disolventes, gasolina, alcohol, limpiacristales, etc., ya que podrían decolorarlo o deformarlo.
• No rasque jamás el monitor con objetos duros ni aplique una presión fuerte sobre el mismo, ya que ello podría dejar señales o resultar en un funcionamiento anómalo.

Almacenamiento

Si no va a utilizar el monitor durante un largo período de tiempo, asegúrese de desenchufar la clavija de la toma de corriente alterna.

Precaución:

- No deje el monitor en contacto con objetos de caucho o plástico durante períodos prolongados, ya que esto podría decolorarlo o deformarlo.

Solución de problemas

Si cree que el monitor pudiera estar averiado, compruebe los puntos siguientes antes de llevarlo a reparar.

Si después de ello sigue sin funcionar, póngase en contacto con su proveedor o con el servicio autorizado de asistencia técnica de Sharp más cercano.

Los tubos fluorescentes del monitor tienen una vida útil limitada.

• Si la pantalla se oscurece, reverbera persistentemente o no se enciende, puede que sea necesario cambiar el tubo fluorescente. Consulte a su proveedor o al servicio autorizado de asistencia técnica de Sharp más cercano. (No intente jamás hacer usted mismo este cambio.)
• Debido a las características de los tubos fluorescentes, la pantalla puede reverberar durante el período inicial de uso. (No se trata de una anomalía.) Si esto ocurriera, intente en primer lugar solucionar el problema apagando y encendiendo el monitor de nuevo.

Si no se ve ninguna imagen en el monitor (el LED indicador de conexión no está encendido)

- ¿Está correctamente conectado el cable de alimentación? (p. 134)

Si no se ve ninguna imagen en el monitor (el LED indicador de conexión está encendido)

• ¿Está el ordenador conectado correctamente? (p. 132)
• ¿Está el ordenador encendido?
• ¿Está el borne de entrada de la señal conmutado a la señal correcta? (p. 135)
• ¿Se corresponde la sincronización de la señal del ordenador con las especificaciones del monitor? (p. 146)
• ¿Se encuentra el ordenador en el modo de ahorro de energía?

Los botones de control no funcionan

- ¿Está activado el bloqueo de ajustes? (p. 136)

La imagen aparece distorsionada

• ¿Se corresponde la sincronización de la señal del ordenador con las especificaciones del monitor? (p. 146)
• Si está utilizando la señal analógica, realice el ajuste automático. (p. 138)
• Si puede cambiar la frecuencia del ordenador, cambie los valores a un ajuste de baja frecuencia.

No sale ningún sonido de los altavoces

• ¿Está conectado correctamente el cable de audio? (p. 133)
• ¿Están conectados los auriculares?
• Lleve a cabo el procedimiento de ajuste del volumen. (p. 137)
• Cuando la pantalla está en el modo de ahorro de energía no sale sonido por los altavoces.

Especificaciones del producto

	LL-T1520	LL-T1620
Panel LCD	Diagonal 38 cm	Diagonal 40 cm
	Advanced Super-V y módulo antirreververante de baja reflexión TFT LCD
Resolución (máx.)	XGA 1.024 x 768 píxels	SXGA 1.280 x 1.024 píxels
Colores reproducibles (máx.)	16,77 millones de colores aproximadamente (8 bits)
Luminosidad (máx.)	250 cd/m2	300 cd/m2
Retícula	0,297(H) x 0,297 (V)mm	0,248(H) x 0,248 (V)mm
Relación de contraste	400 : 1
Ángulo de visibilidad	Izquierda-derecha 170°; arriba-abajo 170°
Tamaño de pantalla	Horizontal 304,1 x Vertical 228,1 mm	Horizontal 317,4 x Vertical 253,9 mm
Señal vídeo	Analógica: RGB analógica (0.7 Vp-p) [75Ω]Digital: Estándar DVI 1.0 compatible
Señales de sincronización	H/V separate Sync (nivel TTL: +/-), Sync on Green, Composite Sync (nivel TTL: +/-)
Compensación de la ampliación	Enmascaramiento digital(Aumento de VGA/SVGA, etc. a tamaño de pantalla completo.)	Enmascaramiento digital(Aumento de VGA/SVGA/XGA, etc. a tamaño de pantalla completo.)
Plug & Play	VESA DDC1/DDC2B compatible
Gestión de energía	VESA DPMS, DVI DMPM
Salida de altavoces	1W + 1W
Borne de señales de entrada	Mini D-sub 15 vías (3 hileras), DVI-I 29 vías
Borne de audio	Clavija estéreo mini
Borne de auriculares	Clavija estéreo mini
Inclinación de pantalla	Hacia arriba 0° -30° aprox. ; hacia abajo 0° - 5°aprox.
Giro de pantalla	90° aprox. de izquierda a derecha
Suministro eléctrico	CA100-240V, 50/60Hz
Temperatura ambiental	5 - 35°C
Consumo de corriente	36W máximo (Estado de espera: 3W)	42W máximo (Estado de espera: 3W)
Dimensiones	337(An.) x 185(F) x 355(Al.) mm	352(An.) x 185(F) x 370(Al.) mm
Peso	4,9kg aprox.(3,3kg aprox. sin la base)	5,3kg aprox.(3,7kg aprox. sin la base)

Cable de señal analógica: 2,0m aprox.
Cable de audio: 2,0m aprox.
Cable de señal digital, NL-C01E (que debe adquirir aparte): 2,0m aprox.
Cable de señal analógica, NL-C02E (que debe adquirir aparte): 2,0m aprox.

Especificaciones

Sincronizaciones de las señales correspondientes

• La resolución recomendada para el modelo LL-T1520 es 1024 x 768.
• La resolución recomendada para el modelo LL-T1620 es 1280 x 1024.
• Todos son compatibles únicamente con «non-interlace».
• El monitor se puede conectar a los ordenadores siguientes que tengan un borne de salida estándar DVI (contacto DVI-D24 o contacto DVI-I29) para hacer la conexión digital. (Tenga en cuenta que, dependiendo del ordenador conectado, la visualización puede que no aparezca correctamente.) LL-T1520: Ordenadores con capacidad de salida XGA LL-T1620: Ordenadores con capacidad de salida SXGA
• Las frecuencias para las series Power Macintosh y Sun Ultra son sólo valores de referencia. Para establecer la conexión puede que sea necesario otro adaptador (de venta en el comercio).
• Si el monitor recibe señales de sincronización que no son compatibles, aparecerá [OUT OF TIMING]. Consulte el manual de instrucciones de su ordenador para ajustar la sincronización de forma compatible con el monitor.
• Si el monitor no recibe ninguna señal (synch signal), aparecerá [NO SIGNAL].

Los postes del conector de entrada RGB analógica

(Conector Mini D-sub de 15 vías)

⑤ ④ ③ ② ① ⑩ ⑨ ⑧ ⑦ ⑥ ⑯ ⑭ ⑬ ⑭ ⑮ ⑰

N°	Función
1	Entrada de señal vídeo rojo
2	Entrada de señal vídeo verde
3	Entrada de señal vídeo azul
4	GND (masa)
5	GND (masa)
6	GND para señal de vídeo rojo
7	GND para señal de vídeo verde
8	GND para señal de vídeo azul
9	DDC + 5V
10	GND (masa)
11	N.C.
12	Datos DDC
13	Para entrada de señal Hsync
14	Para entrada de señal Vsync
15	Reloj DDC

Especificaciones

Vías del conector de entrada DVI-I

(Conector DVI-I de 29 vías) C1 C2 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 C3 C4 C5

N°	Función	N°	Función
1	Datos TMDS 2-	16	Detección de clavija en caliente
2	Datos TMDS 2+	17	Datos TMDS 0-
3	Protector 2/4 de datos TMDS	18	Datos TMDS 0+
4	N.C.	19	Protector 0/5 de datos TMDS
5	N.C.	20	N.C.
6	Reloj DDC	21	N.C.
7	Datos DDC	22	Protector de reloj TMDS
8	Señal analógica sincronizada verticalmente	23	Reloj TMDS +
9	Datos TMDS 1-	24	Reloj TMDS -
10	Datos TMDS 1+	C1	Señal analógica de imagen roja
11	Protector 1/3 de datos TMDS	C2	Señal analógica de imagen verde
12	N.C.	C3	Señal analógica de imagen azul
13	N.C.	C4	Señal analógica sincronizada horizontalmente
14	+5V	C5	GND analógica
15	GND (masa)

Gestión de energía

El monitor está basado en los estándares VESA DPMS ^1 y DVI DMPM ^2 .

Para activar la función Power Management del monitor, tanto la tarjeta de vídeo como el ordenador deben cumplir el estándar VESA DPMS y el estándar DVI DMPM.

*1 DPMS: Display Power Management Signalling (Sistema de administración de energía del monitor)

Modo DPMS	Pantalla	Consumo de corriente	H-sync	V-sync
ON	Encendida	LL-T1520: 36WLL-T1620: 42W	Sí	Sí
STANDBY	Apagada	LL-T1520: 3WLL-T1620: 3W	No	Sí
SUSPEND			Sí	No
OFF			No	No

*2 DMPM: Digital Monitor Power Management (Gestión de energía del monitor digital)

Modo DMPM	Pantalla	Consumo de corriente
ON	Encendida	LL-T1520: 36WLL-T1620: 42W
OFF	Apagada	LL-T1520: 3WLL-T1620: 3W

DDC (Plug & Play)

Este monitor soporta el estándar VESA DDC (Display Data Channel).

DDC es un estándar de señalización para la ejecución de las funciones Plug & Play en el monitor o PC. Transmite información tal como el grado de resolución entre el monitor y el PC. Puede utilizar esta función si su ordenador tiene compatibilidad DDC y si está configurado de modo que pueda detectar el monitor Plug & Play.

Existen numerosas variedades de DDC debido a las diferencias entre los sistemas. El presente monitor opera con DDC1 y DDC2B.

Instalación de la información de configuración y del perfil ICC (Para Windows)

Según sea el tipo de ordenador o de sistema operativo, puede que sea necesario utilizar el ordenador para llevar a cabo la instalación de la información de configuración del monitor, etc. Si así fuera, siga los pasos que se indican a continuación para instalar la información de configuración del monitor. (Dependiendo del tipo de ordenador o de sistema operativo, los nombres de los comandos y los procedimientos a seguir podrían ser diferentes. Siga el manual de uso propio del ordenador mientras lee esto).

Acerca del perfil ICC

Un perfil ICC (Consorcio Internacional de Color) es un archivo en el que se describen las características cromáticas del monitor LCD. El uso de una aplicación que funcione junto con un perfil ICC, permite obtener una alta resolución cromática.

• Tanto Windows98/2000/Me/XP utilizan el perfil ICC.
• Al instalar la información de configuración de Windows98/2000/Me/XP (descrita a continuación), se instala también el perfil ICC. Si únicamente desea instalar el programa ICC consulte el apartado Instalación del perfil ICC en la página 150.
• Cuando se use un perfil ICC, ponga [COLOR MODE] y [WHITE BALANCE] en [STD], y ponga [HUE] y [SATURATION] en [0].

Instalación de la información de configuración

Para Windows95

Instalación de la información de configuración del monitor en Windows95. Los mensajes de Windows mencionados en la siguiente nota de servicio se basan en la versión inglesa.

En la explicación se da por supuesto que la unidad de disquetes es la "A".

1. Introduzca el Disquete de utilidades (proporcionado) en la unidad A del ordenador.
2. Haga clic sobre el botón [Start]. En [Settings], seleccione [Control Panel].
3. Haga doble clic en [Display].
4. Haga clic sobre [Settings], [Advanced Properties], [Monitor] y por último sobre [Change].
5. Haga clic en [Have disk], confirme con [Copy manufacturer's files from:] [A:] y a continuación haga clic sobre [OK].

6. Confirme que los datos sobre el monitor están seleccionados y haga clic sobre [OK].

7. Compruebe que el monitor está funcionando y a continuación haga clic en [Apply].

8. Haga clic sobre [OK] y cierre la ventana.
9. Retire el Disquete de utilidades de la unidad A.

Para Windows98

Instalación de la información de configuración del monitor en Windows98 y configuración del perfil ICC del monitor como valor predeterminado. Los mensajes de Windows mencionados a continuación se refieren a la versión inglesa.

En la explicación se da por supuesto que la unidad de disquetes es la "A".

Si ya ha aparecido el "Add new Hardware Wizard":

1. Introduzca el Disquete de utilidades (proporcionado) en la unidad A del ordenador.
2. Haga clic sobre [Next].
3. Compruebe [Display a list of all the drivers in a specific location, so you can select the driver you want.] y a continuación haga clic sobre [Next].
4. Cuando aparezca [Models], haga clic en [Have disk], confirme con [Copy manufacturer's files from:] [A:] y haga clic sobre [OK].
5. Confirme que los datos sobre el monitor están seleccionados y a continuación haga clic sobre [Next], [Next] y [Finish]. Si aparece el "Add new Hardware Wizard", repita los comandos de instalación empezando por el paso 2 antes descrito.
6. Retire el Disquete de utilidades de la unidad A.

Si el "Add new Hardware Wizard" no apareció:

1. Introduzca el Disquete de utilidades en la unidad A del ordenador.
2. Haga clic sobre el botón [Start]. En [Settings], seleccione [Control Panel].
3. Haga doble clic en [Display].
4. Haga clic en [Settings], [Advanced] y [Monitor].
5. En [Options], seleccione [Automatically detect Plug & Play monitors] y haga clic sobre [Change].
6. Haga clic sobre [Next].
7. Haga clic en [Display a list of all the drivers in a specific location, so you can select the driver you want.] y a continuación sobre [Next].
8. Cuando aparezca [Models], haga clic en [Have disk], confirme con [Copy manufacturer's files from:] [A:] y haga clic sobre [OK].
9. Confirme que los datos sobre el monitor están seleccionados y a continuación haga clic sobre [Next], [Next] y [Finish].

Instalación de la información de configuración y del perfil ICC (Para Windows)

1. Compruebe que el monitor está funcionando y a continuación haga clic en [Apply].
2. Haga clic sobre [OK] y cierre la ventana.
3. Retire el Disquete de utilidades de la unidad A.

Para Windows2000

Instalación de la información de configuración del monitor en Windows2000 y configuración del perfil ICC del monitor como valor predeterminado.

Los mensajes de Windows mencionados a continuación se refieren la versión inglesa.

En la explicación se da por supuesto que la unidad de disquetes es la "A".

1. Introduzca el Disquete de utilidades (proporcionado) en la unidad A del ordenador.
2. Haga clic sobre el botón [Start]. En [Settings], seleccione [Control Panel].
3. Haga doble clic en [Display].
4. Haga clic en [Settings], [Advanced] y [Monitor].
5. Haga clic sobre [Properties], [Driver] y [Update Driver].
6. Cuando aparezca el Asistente [Upgrade Device Driver Wizard], haga clic sobre [Next].
7. Compruebe [Display a list of the known drivers for this device so that I can choose a specific driver] y haga clic sobre [Next].
8. Cuando aparezca [Models], haga clic en [Have disk], confirme con [Copy manufacturer's files from:] [A:] y haga clic sobre [OK].
9. Seleccione el monitor en la lista que aparece y haga clic en [Next].
10. Haga clic sobre [Next], asegúrese de que el nombre del monitor aparece en la pantalla y haga clic en [Finish]. Si aparece [The Digital Signature Not Found], haga clic en [Yes].
11. Haga clic sobre [Close].
12. Haga clic sobre [OK] y cierre la ventana.
13. Retire el Disquete de utilidades de la unidad A.

Para WindowsMe

Instalación de la información de configuración del monitor en WindowsMe y configuración del perfil ICC del monitor como valor predeterminado. Los mensajes de Windows mencionados a continuación se refieren a la versión inglesa. En la explicación se da por supuesto que la unidad de disquetes es la "A".

Si ya ha aparecido "Add new Hardware Wizard":
1. Introduzca el Disquete de utilidades (proporcionado) en la unidad A del ordenador.
2. Compruebe [Specify the location of the driver [Advanced]] y haga clic sobre [Next].
3. Compruebe [Display a list of all the drivers in a specific location, so you can select the driver you want.] y a continuación haga clic sobre [Next].
4. Cuando aparezca [Models], haga clic en [Have disk], confirme con [Copy manufacturer's files from:] [A:] y haga clic sobre [OK].
5. Seleccione en la lista los datos del monitor y a continuación haga clic sobre [Next], [Next] y [Finish]. Si aparece el "Add new Hardware Wizard", repita los comandos de instalación empezando por el paso 2 antes descrito.
6. Retire el Disquete de utilidades de la unidad A.

Si el "Add new Hardware Wizard" no apareció:

1. Introduzca el Disquete de utilidades en la unidad A del ordenador.
2. Haga clic sobre el botón [Start]. En [Settings], seleccione [Control Panel].
3. Haga doble clic en [Display].
4. Haga clic en [Settings], [Advanced] y [Monitor].
5. En [Options], seleccione [Automatically detect Plug & Play monitors] y haga clic sobre [Change].
6. Compruebe [Specify the location of the driver [Advanced]] y haga clic sobre [Next].
7. Compruebe [Display a list of the drivers in a specific location, so you can select the driver you want.] y haga clic sobre [Next].
8. Cuando aparezca [Models], haga clic en [Have disk], confirme con [Copy manufacturer's files from:] [A:] y haga clic sobre [OK].
9. Seleccione los datos del monitor y a continuación haga clic sobre [Next], [Next] y [Finish].
10. Compruebe que los datos del monitor aparecen en la pantalla y a continuación haga clic en [Apply].
11. Haga clic sobre [OK] y cierre la ventana.
12. Retire el Disquete de utilidades de la unidad A.

Instalación de la información de configuración y del perfil ICC (Para Windows)

Para WindowsXP

Instalación de la información de configuración del monitor en WindowsXP y configuración del perfil ICC del monitor como valor predeterminado.

Los mensajes de Windows mencionados a continuación se refieren a la versión inglesa.

En la explicación se da por supuesto que la unidad de disquetes es la "A".

1. Introduzca el Disquete de utilidades en la unidad A del ordenador.
2. Haga clic sobre el botón [Start]. Seleccione [Control Panel].
3. Cambie a "Classic View".
4. Haga doble clic en [Display].
5. Haga clic en [Settings], [Advanced] y [Monitor].
6. Haga clic sobre [Properties], [Driver] y [Update Driver].
7. Cuando aparezca el Asistente [Hardware Update Wizard], Compruebe [Install from a list or specific location [Advanced]], haga clic sobre [Next].
8. Compruebe [Don't search. I will choose the driver to install.] y haga clic sobre [Next].
9. Haga clic en [Have disk], confirme con [Copy manufacturer's files from:] [A:] y haga clic sobre [OK].
10. Seleccione el monitor en la lista que aparece y haga clic en [Next]. Si aparece [has not passed Windows Logo testing...], haga clic en [Continue Anyway].
11. Asegúrese de que el nombre del monitor aparece en la pantalla y haga clic en [Finish].
12. Haga clic sobre [Close].
13. Haga clic sobre [OK] y cierre la ventana.
14. Retire el Disquete de utilidades de la unidad A.

Instalación del perfil ICC

Instalación del perfil ICC del monitor. (Si ya ha instalado la información de configuración, se habrá instalado también el perfil por lo que no hace falta que lo vuelva a instalar).

Los mensajes de Windows mencionados a continuación se refieren a la versión inglesa.

En la explicación se da por supuesto que la unidad de disquetes es la "A".

1. Introduzca el Disquete de utilidades en la unidad A del ordenador.
2. Haga clic sobre el botón [Start]. En [Settings], seleccione [Control Panel].
3. Haga doble clic en [Display].
4. Haga clic en [Settings] y [Advanced].
5. Haga clic sobre [General], en [Compatibility] seleccione [Apply the new display setting without restarting] y a continuación haga clic en [Color Management].
6. Haga clic sobre [Add] y seleccione [3 ½ Floppy [A:]] para indicar la ubicación de los archivos.
7. Seleccione el perfil color que desea instalar y haga clic sobre [Add].
8. Seleccione el perfil y haga clic en [Set As Default].
9. Haga clic sobre [OK] y cierre la ventana.
10. Retire el Disquete de utilidades de la unidad A.

- Cuando se use un perfil ICC, ponga [COLOR MODE] y [WHITE BALANCE] en [STD], y ponga [HUE] y [SATURATION] en [0].

Acerca del perfil ColorSync

ColorSync es el sistema de gestión del color de Apple Corporation y se trata de una función que permite obtener una resolución cromática cuando se utiliza con una aplicación compatible. Un perfil ColorSync describe las características cromáticas del monitor LCD.

Notas:

• El perfil ColorSync de este monitor funciona con MacOS8.5 o superior.
• Si utiliza el perfil ColorSync, ponga [COLOR MODE] y [WHITE BALANCE] en [STD], y ponga [HUE] y [SATURATION] en [0].

Configuración del perfil ColorSync

Notas:

• Debe tener una unidad de disquetes. También debe tener PC Exchange o File Exchange instalados en el sistema.

• Dependiendo del tipo de ordenador o de sistema operativo, los nombres de los comandos y los procedimientos a seguir podrían ser diferentes. Siga el manual de uso propio del ordenador mientras lee esto.

• Introduzca el Disquete de utilidades (proporcionado) en la unidad de disquetes del ordenador.

• Copie el perfil a utilizar de la carpeta Mac del Disco de utilidades en la carpeta del perfil ColorSync que encontrará en la carpeta del sistema.
• En el panel de control seleccione ColorSync y elija el perfil a utilizar.

Instrucciones para acoplar un brazo de compatibilidad VESA

Puede acoplar al monitor un brazo o una base (de venta en el comercio) conforme al estándar VESA. La adquisición del brazo o la base queda a discreción del cliente.

Brazos o bases aptos para el uso

Los accesorios deben cumplir los siguientes requisitos:

• Deben ser compatibles con el estándar VESA
• Deben tener una separación mínima de 75 mm x 75 mm entre los orificios para los tornillos en la sección a acoplar
• No deben caerse ni romperse una vez acoplados al monitor.

Cómo acoplar el brazo o la base

• Tenga cuidado de no doblar excesivamente el cable ni utilizar cables de prolongación ya que ello podría llevar a un funcionamiento anómalo.

• Al mismo tiempo que sigue estas instrucciones, consulte también las instrucciones de instalación en el manual de manejo suministrado con el brazo o la base

• Apague el monitor y desenchufe la clavija de CA de la toma de corriente alterna.

• Retire el cable.
• Extienda un paño suave sobre una superficie horizontal apropiada.
• Con mucho cuidado de no dañar el monitor, depositelo suavemente sobre el paño con la parte de la pantalla mirando hacia abajo.

1. Retire los cuatro tornillos y a continuación retire la base del monitor.

• La base se ha diseñado específicamente para este monitor, no la use con ningún otro equipo ni para otro fin.

• Le recomendamos que guarde los cuatro tornillos junto con la base que ha retirado para que volver a utilizar la base fijando los cuatro tornillos correctos. Si utiliza otro tipo de tornillos, puede dañar la parte interior del monitor.

• Acople el brazo al monitor apretando los cuatro tornillos.

- Los tornillos utilizados para acoplar el brazo deberían de ser del tamaño M4 con un saliente de 6 mm \~ 8 mm desde el plano sobre el que debe acoplarse. El uso de cualquier otro tipo de tornillo puede provocar la caída del monitor o causar daños en la parte interior del mnitor.

6 - 8 mm Tornillo utilizado para fijar el brazo Brazo Parte del monitor a la que se fija el brazo

SHARP®

SHARP CORPORATION
