MANUAL DE USUARIO AK 3814 Ashiko

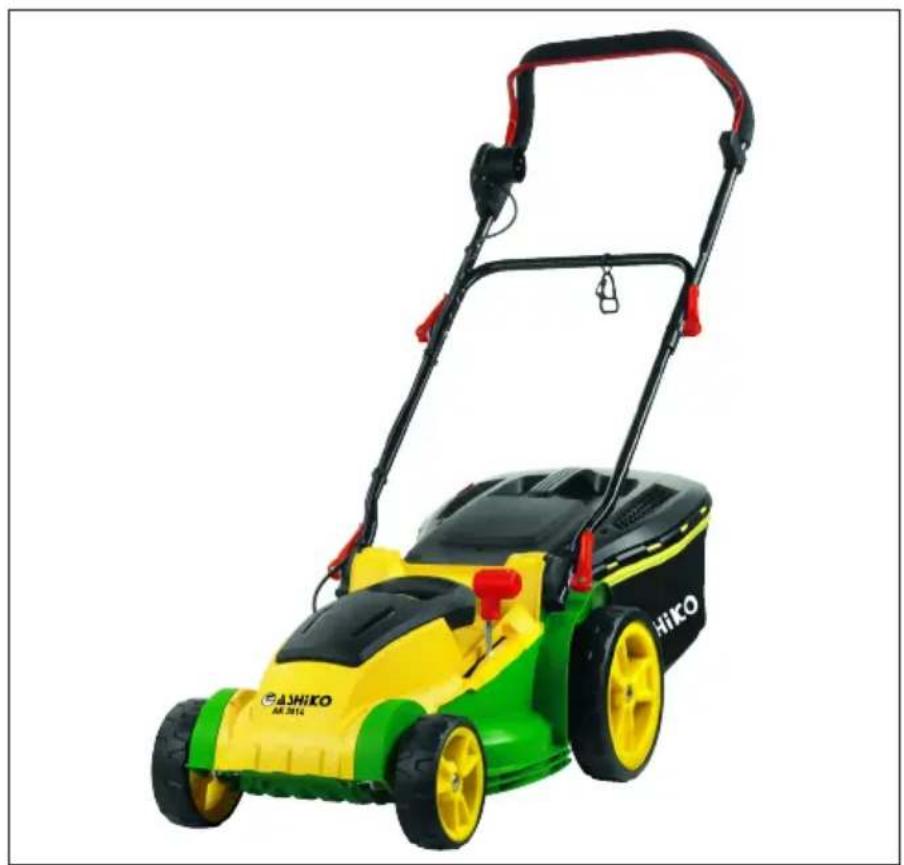

Cortacésped eléctrico
Traducción del manual de instrucciones original 19
Lea estas instrucciones de uso atentamente antes de la primera puesta en marcha del aparato tanto para garantizar su seguridad como también la seguridad de terceros. Conserve las instrucciones apropiadamente y entreguelas al próximo usuario posteriormente, de manera que las informaciones estén disponibles en todo momento.
DE
Inhalt
Lieferumfang 6
Volumen de entrega 19
Fin de aplicación ...... 19
Indicaciones de seguridad ..... 19
Símbolos en el cortacésped ..... 20
Símbolos en las instrucciones de uso 20
Indicaciones generales de seguridad 20
Descripción general 24
Descripción del funcionamiento ..... 24
Vista sinóptica 24
Montaje 24
Monta la empuñadura de arco ..... 24
Montaje del saco colector de hierba 25
Manejo 25
Colgar y descolgar la cesta colectora de hierba 25
Ajustar la altura de corte 26
Activación y desactivación ..... 26
Indicador de nivel 26
Trabajo con el cortacésped ..... 26
Limpieza/mantenimiento/almacena- miento 27
Trabajos generales de limpieza y mantenimiento 27
Sustituir la cuchilla 28
Almacenamiento 28
Eliminación y protección del medio ambiente 28
Pedido de piezas de repuesto ..... 28
Localización de defectos 29
Datos técnicos ...... 30
Garantía 30
Servicio de la reparación 31
Declaración de conformidad de la UE 33
Plano de explosión 34
Extraiga el cortacésped cuidadosamente del embalaje y compruebe si los siguientes componentes están completos:
- Cortacéspedes con larguero inferior montado y asa de estribo con cable del aparato
- Cesta colectora de hierba (de 2 piezas)
- Descarga de tracción del cable
- 2 sujetacables
- Accesoros de montaje asidero de estribo
- Accesoros de montaje cesta colectora de hierba
Fin de aplicación
El cortacésped está previsto sólo para cortar áreas de césped y grama en el sector doméstico.
Cualquier otro uso que no esté admitido expresamente en este manual de instrucciones puede causar daños en el cortacésped y representar un serio peligro para el usuario.
Sólo adultos pueden utilizar el cortacésped. Niños, así como personas que no estén familiarizadas con estas instrucciones no deben utilizar el cortacésped. El uso del cortacésped durante la lluvia o en un entorno húmedo está prohibido.
El fabricante no se responsabiliza por daños que fueran causados por un uso irreglamentario o un manejo erróneo.
Indicaciones de seguridad
Esta sección trata las reglas fundamentales de la seguridad durante el trabajo con el cortacésped eléctrico.
ES
Símbolos en el cortacésped
¡Atención!
Lea minuciosamente las instrucciones de manejo.
Lleve gafas protectoras y protección auditiva.
No exponga el cortacésped a la humedad. No trabaje durante la lluvia y no corte césped mojado.
Peligro de lesión por partes lanzadas.
tenga a las personas paradas alrededor lejos del cortacésped.
¡Cuidado – Cuchillas de corte afiladas! Mantenga los pies y las manos alejadas. ¡Peligro de lesión!
ctive el motor y desenchufe el conector de la red antes de efectuar trabajos de ajuste o lim- pieza, o cuando el cable de red se ha enredado o está dañado.
Peligro por un cable de red dañado.
¡Mantenga el cable de red lejos del cortacésped y de la cuchilla de corte!
¡Atención!
Marcha en inercia de la cuchilla del cortacésped.
Valor del nivel de potencia sonora L_wa en dB.
Clase de protección II
No tire los electrodomésticos a la basura casera.
El aparato sólo está previsto para lugares donde exista una red eléctrica con capacidad permanente ≥ 100 A por fase, y que sea alimentada por una red distribuidora con una tensión nominal 400/230V.
Símbolos en las instrucciones de uso
Señales indicadoras de peligro con información para la prevención de daños a las personas y a las cosas.
Señales de obligación (en lugar de la señal de atención, se explica la obligación) con información para la prevención de daños.
Señales de indicación con informaciones para un mejor manejo del aparato.
Indicaciones generales de seguridad
Si se usa impropiamente, este cortacésped puede causar serias lesiones. Para evitar daños en personas y materiales, lea y observe de todas maneras las siguientes indicaciones de seguridad y familiarícese con todos los componentes de servicio.
Preparación:
- Este cortacésped no está previsto a ser utilizado por personas (incluyendo niños) con capacidades físicas, sensoriales o mentales restringidas o que
tengan deficiencias en experiencia y/o en conocimientos, a no ser que sean vigiladas por una persona responsable de su seguridad o reciban instrucciones de ésta de cómo se ha de utilizar el cortacésped.
- Mantener el aparato alejado de niños y animales domésticos. Se debe vigilar a los niños para asegurar que no jueguen con el aparato.
- No permita nunca a niños u otras personas que no conocen las instrucciones de manejo que utilicen el cortacésped. Las disposiciones locales pueden fijar la edad mínima del usuario.
- No utilice nunca el cortacésped mientras personas, en particular, niños y animales domésticos, estén cerca.
- Se debe vigilar a los niños para asegurar que no jueguen con el aparato.
- El operario o usuario es responsable de accidentes o daños a otras personas o a su propiedad.
- Examine el terreno en el cual utilizará el cortacésped, y quite piedras, palos, alambres u otros cuerpos extraños que puedan ser cogidos y lanzados.
- Lleve ropa de trabajo adecuada, como zapatos seguros con suela antirresbalante y un pantalón largo robusto. No utilice el cortacésped si va descalzo o lleva sandalias abiertas.
- Antes de cada uso, realice un control visual del cortacésped. No utilice el cortacésped si faltan, están desgastados o dañados los dispositivos de protección (p. ej. protector contra choques o cesto colector de césped), partes del dispositivo de corte o pernos. Para evitar un desequilibrio, las herramientas y pernos tienen que ser sustituidos sólo en conjunto.
- Tenga cuidado en cortacéspedes con
varias herramientas de corte, dado que el movimiento de una cuchilla puede causar la rotación de las demás.
- Utilice sólo piezas de repuesto y accesorios suministrados y recomendados por el fabricante. El uso de componentes de otra marca causará le pérdida inmediata del derecho a garantía.
Trabajo con el cortacésped:
Durante el trabajo, no conduzca los pies ni las manos cerca o debajo de las partes en rotación. ¡Existe peligro de lesión!
Tenga en cuenta las reglas de pro-Tenga e tección contra el ruido y normas locales. El uso del cortacésped puede estar restringido o prohibido en determinados días (p. ej. do- mingos o feriados), durante ciertas horas del día (mediodía, reposo durante la noche) o en regiones especiales (p. ej . balnearios, clíni- cas, etc.).
- Active el motor según las instrucciones y sólo si sus pies están a una distancia segura de las herramientas de corte.
- No utilice el cortacésped durante la lluvia, mal tiempo, en entorno húmedo o en un césped mojado. Trabaje sólo con luz diurna o una buena ilumina-ción.
- No trabaje con el cortacésped si está cansado o no concentrado, o bien, si ha bebido alcohol o ingerido tabletas. Haga siempre oportunamente una pausa de trabajo. Efectúe el trabajo con prudencia.
ES
- Tenga cuidado de una buena estabilidad durante el trabajo, en particular, en pendientes. Trabaje siempre de forma transversal a la cuesta, nunca hacia arriba o hacia abajo. Tenga sumo cuidado al cambiar el sentido de marcha en una cuesta. No trabaje en pendientes demasiado escarpadas.
- Conduzca el cortacésped sólo paso a paso. Tenga muchísimo cuidado al invertir la marcha del cortacésped, tira de éste hacia sí o retrocede.
• Active el cortacésped con cuidado conforme a las instrucciones contenidas en este manual. Tenga cuidado de mantener una distancia suficiente de los pies a las cuchillas en rotación.
- No incline el cortacésped al arrancarlo, excepto que esto sea necesario al arrancar en un césped alto. En este caso, incline el cortacésped presionando la barra de la empuñadura de tal modo que las ruedas delanteras del cortacésped se levanten ligeramente. Cerciórese siempre de que ambas manos se encuentren en posición de trabajo antes de deponer de nuevo el cortacésped en el suelo.
- No trabaje nunca sin protección contra colisiones o cesta colectora de hierba. Manténgase siempre alejado de la abertura de expulsión.
¡Cuidado – Peligro! La cuchilla marcha en inercia después de apagar el motor. Existe peligro de lesión.
- El cortacésped no deberá ser le- vantado ligeramente ni transportado mientras el motor esté en marcha. Desactive el cortacésped si tiene que inclinarlo para el transporte, cuando tiene que atravesar otras superficies
que no sean césped, o cuando lleva el cortacésped a las áreas a cortar o se aparta de éstas.
- Mantenga la abertura de expulsión de césped siempre limpia y despejada. Elimine el césped cortado sólo cuando el cortacésped está en reposo.
- No deje nunca el cortacésped sin vigilancia en el lugar de trabajo.
- No trabaje con un cortacésped dañado, incompleto o modificado sin la aprobación del fabricante. No utilice nunca el cortacésped con dispositivos de protección o blindajes dañados o si faltan dispositivos de seguridad como deflectores y/o dispositivos colectores de césped.
- No sobrecargue el cortacésped. Trabaje sólo dentro del margen de potencia indicado y no altere los ajustes de regulación en el motor. No utilice máquinas de poca potencia para trabajos pesados. Utilice su cortacésped sólo para los fines previstos.
- No utilice el cortacésped cerca de líquidos o gases inflamables. Si no observa esto, existe peligro de incendio o explosión.
- No levante nunca el cortacésped para transportarlo cuando el motor está en marcha.
- Desactive el cortacésped y desenchufe el conector de la red:
- siempre cuando deja la máquina,
- antes de limpiar la abertura de expulsión o eliminar bloqueos,
- si no utiliza el cortacésped,
- antes de examinar, limpiar el cortacésped o efectuar trabajos en éste,
- si el cable de red está dañado o enredado,
- si el cortacésped ha chocado contra un cuerpo extraño durante el trabajo o si surgen vibraciones de-
cestostumbradas. En tal caso, examine el cortacésped con respecto a daños y, dado el caso, deje que lo reparen.
- No conduzca nunca las manos o los pies cerca o debajo de componentes en rotación. En el caso de segadoras con cuchillas en forma de hoz, no deberá colocarse nunca delante de la abertura de expulsión de césped.
Mantenimiento y almacenamiento:
- Asegúrese de que todas las tuercas, pernos y tornillos estén fuertemente apretados y el cortacésped esté en un perfecto estado de trabajo.
- No intente usted mismo reparar el cortacésped, a no ser que tenga la formación adecuada. Todos los trabajos que no se indiquen en estas instrucciones, pueden ser efectuados únicamente por las oficinas de servicio al cliente autorizadas por nosotros.
- Guarde el cortacésped en un lugar seco y fuera del alcance de los niños.
- Trate su cortacésped con cuidado. Mantenga las herramientas afiladas y limpias para poder trabajar mejor y con mayor seguridad. Observe las reglas de mantenimiento.
- Lleve guantes protectores si cambia el dispositivo de corte.
- Controle regularmente el dispositivo colector de césped con respecto al desgaste y a deformaciones. Por razones de seguridad, sustituya las partes desgastadas o dañadas. Tenga mucho cuidado al ajustar las cuchillas para no aprisionarse lo dedos entre las cuchillas rotatorias o componentes estacionarios de la máquina.
- Asegúrese de que sólo se utilicen herramientas de corte de recambio
admitidas por el fabricante.
Seguridad eléctrica:
- Tenga cuidado que la tensión de red coincida con los datos indicados en la placa de características.
- Si es posible, conecte el cortacésped sólo en un tomacorriente con dispositivo protector por corriente de defecto (interruptor FI) con una corriente de disparo de no más de 30 mA..
- Evite contactos del cuerpo con partes puestas a tierra (p. ej. cercados de metal, postes metálicos).
- Utilice sólo cables de red admitidos del tipo H05VV-F o H05RN-F que ten-gan máximo 75 m de longitud y estén previstos para el uso al aire libre. La sección transversal del cordón del cable de red tiene que ser como mínimo 1,5 mm². Antes del uso, desenrolle siempre completamente un tambor de cables. Examine el cable con respec-Examine to a daños.
- Para la colocación de cable de red, utilice el dispositivo de suspensión de cable previsto para este fin.
- Mantenga el cable de red lejos de la herramienta de corte durante el trabajo. Las cuchillas de corte pueden dañar el cable de red y provocar el contacto con partes bajo tensión. Conduzca el cable de red básicamente detrás de la persona que maneja el cortacésped.
- No utilice el cable de red para desenchufar el conector del tomacorriente. Proteja el cable de red del calor intenso, aceite y cantos vivos.
- Desactive el cortacésped y desenchufe el conector de red del tomacorriente si el cable de red está dañado. Si se daña el cable de red, tiene que ser sustituido por el fabricante o su
ES
servicio de postventa o una persona cualificada para evitar peligros.
- No conecte nunca un cable de red dañado a la red de corriente. No toque nunca un cable de red dañado mientras está conectado a la red de corriente. Un cable de red dañado puede provocar el contacto con partes bajo tensión.
Descripción general
Descripción del funcionamiento
El cortacésped eléctrico posee una herramienta de corte que gira paralelamente al plano de corte. Está equipado con un potente electromotor, un robusto armazón de plástico, un interruptor de seguridad y una protección contra colisiones, así como con una cesta colectora de hierba con indicador de nivel. Además, el cortacésped se deja ajustar en 6 niveles de altura y lleva ruedas de fácil movimiento. El funcionamiento de los componentes de mando se desprende de las siguientes descripciones.
Las ilustraciones se encuentran en las páginas 2-4.
Vista sinóptica
1 Asidero de estribo
2 Palanca de arranque
3 Palancas de sujeción superiores
4 Larguero inferior
5 Protección contra colisiones
6 Palancas de sujeción inferiores
7 Cesta colectora de hierba
8 Ruedas traseras
9 Ruedas delanteras
10 Carcasa del aparato
11 Palanca para reajustar la altura de corte
12 2 asideros
13 Sujetacables
14 Descarga de tracción del cable
15 Cable del aparato
16 Botón de desbloqueo (no visible)
17 Toma de corriente del aparato
18 Cable de corriente
Montaje
Antes de efectuar todo trabajo, desenchufe el conector de red en el cortacésped.
Monta la empuñadura de arco
Montar el larguero inferior:
① Separe ligeramente los extremos del larguero inferior (4) y coló-quelos sobre las roscas derecha e izquierda del armazón del aparato.
② Posicione las arandelas incluidas y abra las palancas de sujeción inferiores (6).
③ Gire el larguero inferior (4) hacia arriba, hasta alcanzar el ángulo deseado.
Cierre las palancas de sujeción (6), presionándolas en dirección al larguero (4). Las palancas de sujeción deben estar de tal forma en contacto con el larguero, que puedan tensarse con una fuerza mediana.
De otro modo debe seguir girándose la palanca de sujeción en el sentido horario, o aflojarse en sentido antihorario.
Colgar la descarga de tracción del cable:
Deslice la descarga de tracción del cable (14) por encima del asa con estribo (1).
Montaje del asa con estribo:
① Fije el asa con estribo (1) con los tornillos, las arandelas y las palancas de sujeción superiores (3) suministradas, a la derecha y la izquierda del larguero inferior (4). Son posibles tres posiciones.
② Gire las palancas de sujeción
(3) en el sentido horario.
③ Vuelva a cerrar las palancas de sujeción (3) presionándolas en dirección al larguero (4). Las palancas de sujeción deben estar de tal forma en contacto con el larguero, que puedan tensarse con una fuerza mediana.
De otro modo debe seguir girándose la palanca de sujeción en el sentido horario, o aflojarse en sentido antihorario.
Enganchar la sujeción para cables:
Aplique las sujeciones de cables (13) al larguero inferior, y fije con ello el cable del aparato (15).
Montaje del saco colector de hierba
Ensamblar el saco colector de hierba:
① Enganche el tejido textil (19) en la capa superior del saco colector de hierba (4).
② Introduzca el armazón de tubos (19) dentro de la red de la cesta colectora (20). Procure que el armazón de tubos quede completamente introducido (ver imagen pequeña derecha).
El estribo del armazón de tubos cabe dentro de la escotadura (21) de la parte inferior de la cesta colectora.
③ Aplique las bridas de plástico (22) encima del armazón de tubos (20).
④ Fije el armazón tubular (20) con los tornillos y las arandelas suministradas (23).
Manejo
Atención: No trabaje nunca con el aparato, sin haber montado completamente la protección contra colisiones o la cesta co-lectora de hierba, ya que sino existe peligro de lesionarse.
Colgar y descolgar la cesta colectora de hierba
-
Eleve la protección contra coli- siones (5).
-
Cuelgue la cesta colectora de hierba (7) en la suspensión correspondiente (24) al dorso del aparato.
- Posicione la protección contra colisiones (5) sobre la cesta co-lectora de hierba (7) para mantenerla en la posición correcta.
- Para extraer la cesta colectora de hierba (7), eleve la protección contra colisiones (5) y descuélguela. Gire la protección contra colisiones de nuevo
hacia el armazón del aparato.
Para vaciar la cesta colectora de hierba, ver también el apartado "Evacuación y protección del medio ambiente".
Ajustar la altura de corte
Desactive el cortacésped, desenchufe el conector de red y espere hasta que las cuchillas se hayan detenido, de lo contrario, existe el peligro de lesionar a personas.
Agarre la palanca de reajuste de la altura de corte (11) y pásela a lo largo del enclavamiento, hasta la posición deseada.
El aparato tiene 6 posiciones para ajustar la altura de corte:
25 - 35 - 45 - 55 - 65 - 75 mm
La altura de corte correcta para un césped de adorno es aprox. 25 – 40 mm; para un césped para fines útiles aprox. 30 – 60 mm.
Para el primer corte en la temporada debería elegir una mayor altura de corte.
Activación y desactivación
-
Coloque el enchufe del cable de corriente (18) en la caja de empalme del aparato (17).
-
Forme con el extremo del cable de corriente un lazo, y cuélguelo de la descarga de tracción (14).
-
Conecte el cortacésped a la tensión de red.
- Antes de activarlo, tenga cuidado que el cortacésped no tenga contacto con ningún objeto.
- Para activarlo, pulse el botón de desenclavamiento (16) en la empuñadura y mantenga presionada al mismo tiempo la palanca de arranque (2). Suelte entonces el botón de desenclavamiento (16).
- Para desactivarlo, suelta la pa- lanca de arranque (2) s.
Después de haber desactivado el cortacésped, la cuchilla seguirá girando todavía unos segundos. No toque la cuchilla en rotación. Existe peligro de lesionarse.
Indicador de nivel
Al lado de la cesta colectora de hierba se encuentra el indicador de nivel. El guiado aerodinámico de la trampilla procura además un rellenado óptimo.
Trampilla abierta: Cesta colectora de hierba vacía
Trampilla cerrada:
Cesta colectora de hierba llena
Trabajo con el cortacésped
Un corte regular estimula al césped a una formación intensa de hojas, pero deja marchitar al mismo tiempo la mala hierba. Debido a ello, el césped se vuelve más denso después de cada corte, originándose así un césped más resistente.
El primer paso se efectúa aproxima-
damente a partir de abril con una altura de crecimiento de 70 – 80 mm. En el período de vegetación principal, el césped tiene que ser cortado por lo menos una vez a la semana.
- Los dos asideros (ver , 12) facilitan el transporte del aparato.
- Empiece a cortar cerca del tomacorriente y siga cortando alejándose paulatinamente de éste.
- Conduzca el cable de prolongación siempre detrás de sí mismo y, después de girar, póngalo sobre la parte ya cortada.
- Conduzca el cortacésped paso a paso, en lo posible, en bandas rectas. Para un corte coherente, las bandas deberían superponerse unos cuantos centímetros.
- Ajuste la altura de corte de tal modo que el cortacésped no sea sobrecargado. De lo contrario, se podría dañar el motor.
- En pendientes, trabaje siempre de forma transversal a la cuesta. Tenga sumo cuidado al retroceder o tirar del cortacésped.
- Limpie el cortacésped después de cada uso como se describe en la sección „Limpieza, mantenimiento, almacenamiento“.
Desactive el cortacésped después del trabajo y para transportarlo. Desenchufe el conector de red y espere hasta que la cuchilla se haya detenido, de lo contrario, existe el peligro de lesionar a personas.
Limpieza/ mantenimiento/ almacenamiento
Deje que todos los trabajos no indicados en estas instrucciones, sean efectuados únicamente por las oficinas de servicio al cliente autorizadas por nosotros.
Lleve guantes protectores para manipular la cuchilla.
Desactive el cortacésped antes de efectuar todos los trabajos de mantenimiento y limpieza. Desenchufe el conector de red y espere hasta que la cuchilla se haya detenido, de lo contrario.
Trabajos generales de limpieza y mantenimiento
No limpie el cortacésped con un chorro de agua. Riesgo a causa de golpe eléctrico!.
- Mantenga el cortacésped siempre limpio. Para limpiarlo, utilice una escobilla o un paño, perno ningún detegertente o disolvente.
- Después del corte, elimine los restos de planta de las ruedas, las aberturas de ventilación, la abertura de expulsión y la zona de la cuchilla utilizando un trozo de madera o plástico. No use ningún objeto duro o puntiagudo, porque éste podría dañar el cortacésped.
- Lubrique las ruedas con aceite de vez en cuando.
- Antes de cada uso, controle el cortacésped con respecto a defectos evidentes, como partes sueltas, des-gastadas o dañadas. Compruebe el
ES
apriete correcto de todas las tuercas, pernos y tornillos.
- Examine las cubiertas y los dispositivos de protección con respecto a daños y a su montaje correcto. Si es necesario, sustituya estos componentes.
Sustituir la cuchilla
Si la cuchilla ha perdido filo, podrá ser reafilada en un taller especializado. Si la cuchilla está dañada o muestra desequilibrio, entonces tiene que ser sustituida (vea la sección „Piezas de repuesto“).
-
Déle la vuelta al cortacésped.
-
Use guantes resistentes y suje- te fuertemente la cuchilla (25). Gire el tornillo de la cuchilla (26) en sentido antihorario con la ayuda de una llave para tuercas para extraerlo del husillo del motor.
-
Monte la nueva cuchilla en orden inverso al desmontaje. Tenga cuidado que la cuchilla esté correctamente colocada y el tornillo esté fuertemente apretado.
Almacenamiento
Para que el aparato ocupe menos espacio, desenclave las cuatro palancas de sujeción y pliegue el asa de estribo y el larguero inferior, procurando que no queden atascados los cables.
- Guarde el cortacésped seco y fuera del alcance de los niños. Suelte las tuercas de aletas y pliegue el larguero de empuñadura para que el cortacésped ocupe menos espacio. Los cables
no deberán ser aprisionados al plegar el larguero.
- Deje enfriar el motor antes de deponer el cortacésped en recintos cerrados.
- No cubra el cortacésped con cestos de nylon, ya que aquí podría formarse humedad.
No asumimos ninguna responsabilidad por daños originados por nuestros cortacéspedes, si éstos han sido causados por una reparación impropia o el empleo de piezas no originales o un uso irreglamentario.
Eliminación y protección del medio ambiente
El equipo, sus accesorios y el material de embalaje deben reciclarse en forma compatible con el medio ambiente.
Estos aparatos no deben ir a la basura doméstica.
Entregue su aparato a un centro de reciclaje. Las partes plásticas y metálicas empleadas pueden ser separadas por tipo y llevadas al reciclaje. Consulte nuestro Centro de Servicio para mayor información.
Pedido de piezas de repuesto
Para la adquisición posterior de piezas de repuesto debe utilizarse la dirección de servicio o bien el número fax indicados.
Cuchila de recambio .... 13700231
Localización de defectos
| Problema Posible | causa Eliminación del defecto | |
| El cortacésped no arranca | Falta tensión de red | Examinar el tomacorriente, cable, línea, conector. Dado el caso, reparación por un electricista |
| Interruptor de conexión / desconexión defectuoso | Reparación por el servicio de postventa | |
| Escobillas de carbón des-gastadas | ||
| Motor defectuoso | ||
| Césped demasiado alto | Ajustar una mayor altura de corte. Levantar ligeramente las ruedas delanteras presionando el larguero de la empuñadura | |
| El motor se apaga | Bloqueo por cuerpos extra-ños | Quitar los cuerpos extraños |
| Resultado del trabajo no satisfactorio o el motor marcha con dificultad | Altura de corte demasiado pequeña | Ajustar una altura de corte más grande |
| Cuchilla sin filo Dejar afilar la | cuchilla o sustituirla | |
| Zona de la cuchilla obstruida | Limpiar el cortacésped | |
| Cuchilla mal montada Montar | correctamente la cuchilla | |
| La cuchilla no gira | Cuchilla bloqueada por la hierba | Quitar la hierba |
| Tornillo de la cuchilla aflo-jado | Apretar a fondo el tornillo de la cuchilla | |
| Ruidos, traqueteo o vibraciones anormales | Tornillo de la cuchilla aflo-jado | Apretar a fondo el tornillo de la cuchilla |
| Cuchilla dañada Sustituir la cuchilla |
Datos técnicos
Consumo de potencia del motor..1400 W Tensión de red ..... 220-240V\~, 50 Hz Clase de protección ..... Tipo de protección ..... Velocidad en ralentí .....3600 min ^1 Ancho de la cuchilla ..... 380 mm Altura de corte ..... 25/35/45/55/65/75 mm Peso ..... 17,5 kg Volumen cesto colector de césped .... 40 l Nivel de presión sonora (L pA ) 88 dB(A), K pA =2,05 dB Schallleistungspegel garantizado ..... 96 dB(A) medido (L wA ) ..... 91,6 dB(A), K wA =2,05 dB Vibración en la empuñadura (a _n ) ..... 1,7 m/s ^2
El índice de emisión de vibraciones indicado ha sido medido según un procedimiento de ensayo normalizado, y puede ser usado para comparar herramientas eléctricas entre sí.
El índice de emisión de vibraciones indicado también puede ser usado para estimar por anticipado la exposición.
Aviso:
dice de emisión de vibraciones indicado puede diferir del valor reseñado cuando se usa efectivamente esa herramienta eléctrica y según cómo se utilice.
Es necesario determinar medidas de seguridad para proteger a los usuarios, basándose en la estimación de la exposición durante las condiciones de uso reales. Para ello deben tenerse en cuenta todas las fases del ciclo operativo, como el tiempo que esté desconectada la herramienta eléctrica, y el tiempo que esté conectada,
pero que marche en vacío.
El aparato sólo está previsto para lugares donde exista una red eléctrica con capacidad permanente ≥ 100 A por fase, y que sea alimentada por una red distribuidora con una tensión nominal 400/230V.
En caso necesario, consulte a la compañía eléctrica, si la red eléctrica tiene una capacidad permanente suficiente en el punto de consumo, como para poder conectar este aparato.
Los valores del ruido y de la vibración fueron determinados conforme a las normas y disposiciones mencionadas en la declaración de conformidad.
Modificaciones técnicas y ópticas pueden efectuarse dentro del margen del perfeccionamiento sin previo aviso. Por eso, todas las medidas, indicaciones y datos contenidos en este manual se proporcionan sin garantía. Por tal razón no se puede hacer valer pretensiones legales que puedan imponerse en virtud de las instrucciones de manejo.
Garantía
- Para este dispositivo otorgamos una garantía de 24 meses. Para el uso comercial y dispositivos de reemplazo se aplica una garantía reducida.
- Quedarán excluidos de la garantía, daños atribuibles al desgaste natural, sobrecarga u operación inadecuada. Determinados componentes están sujetos a un desgaste normal y están excluidos de la garantía. Especialmente son estos: Cuchila.
- Daños que se hayan producido debidos a fallos de material o fallos atri-
buibles al fabricante, serán eliminados sin costo mediante sustitución del suministro o reparación. Condición para ello es que el aparato sea devuelto al comerciante en estado no desmontado junto con el comprobante de compra y de garantía.
Servicio de la reparación
- Reparaciones que no están sujetas a garantía pueden ser realizadas, contra facturación, en nuestros centros de servicio técnico. Nuestro centro de servicio técnico elaborará gustosamente un presupuesto para usted.
Sólo podremos recibir aparatos que hayan sido embalados adecuadamente y los gastos de envío pagados.
- Atención: Para efectos de reclamo o servicio técnico, envíe su aparato limpio y con una nota indicando el defecto a la dirección de nuestro servicio técnico.
No se reciben aparatos enviados con los gastos de transporte por pagar como mercancía voluminosa, por exprés u otro medio de transporte especial.
- Los aparatos defectuosos que nos envíe, se los evacuaremos de forma gratuita.
ES
