MANUAL DE USUARIO OLED55B8SSC LG

Seguridad y Consultas

Lea atentamente este manual antes de poner en marcha el equipo y consérvelo para futuras consultas.

OLED77C8PSA

OLED77C8PDA

OLED55B8SSC

OLED55B8SDC

OLED65C8PSA

OLED65C8PDA

OLED65E8PSA

OLED65E8PDA

OLED65B8SSC

OLED65B8SDC

OLED55C8PSA

OLED55C8PDA

OLED55E8PSA

OLED55E8PDA

Instrucciones de Seguridad Importantes

• Lea estas instrucciones.
• Conserve estas instrucciones.
• Preste atención a las advertencias.
• Siga todas las instrucciones.

• No use el aparato cerca del agua.
  •Limpie únicamente con un paño seco.

• No tape ni bloquee las aberturas de ventilación. Realice la instalación siguiendo las instrucciones del fabricante.

• No instale el producto cerca de fuentes de calor como radiadores, rejillas de calefacción central, estufas u otro tipo de aparatos que emitan calor (incluidos los amplificadores).
• No anule el propósito de seguridad del enchufe polarizado o del enchufe a tierra. Un enchufe polarizado tiene dos clavijas, una más ancha que la otra. Un enchufe a tierra tiene dos clavijas y un tercer terminal de puesta a tierra. La clavija ancha o el terminal de puesta a tierra se proveen para proteger al usuario. Si el enchufe del equipo no entra en la toma, consulte a un electricista para cambiar el tomacorriente.
• Asegúrese de que el cable de alimentación esté protegido para evitar que lo pisen o aplasten, especialmente en los enchufes, los tomacorrientes o el punto de salida desde el aparato.
• Use únicamente los accesorios recomendados por el fabricante.
• Use el producto únicamente en mesas portátiles, pies, trípodes, soportes o mesas indicados por el fabricante o provistos con el aparato. Al emplear una mesa portátil, tenga cuidado al moverla con el aparato encima, para evitar daños por caídas.

• Desenchufe el aparato durante tormentas eléctricas o si no planea usarlo durante un periodo prolongado.
• Consulte todas las cuestiones de servicio de mantenimiento al personal de servicio calificado. El servicio es necesario cuando el aparato sufre algún tipo de daño, por ejemplo, cuando un cable de suministro eléctrico o un conector está dañado, se derrama líquido o se cae un objeto dentro del aparato, el aparato se expone a la lluvia o a la humedad, no funciona en forma normal o sufre una caída.

¡Advertencia! Instrucciones de seguridad

PRECAUCIÓN

RIESGO DE CHOQUE ELÉCTRICO NO ABRIR

PRECAUCIÓN: PARA REDUCIR EL RIESGO DE DESCARGAS ELÉCTRICAS, NO QUITE LA CUBIERTA (O LA PARTE POSTERIOR). EL USUARIO NO PUEDE CAMBIAR NI REPARAR LOS COMPONENTES INTERNOS. CONSULTE ÚNICAMENTE AL PERSONAL DE SERVICIO CALIFICADO.

El símbolo tiene como fin alertar al usuario sobre la presencia de voltaje peligroso sin aislamiento dentro del compartimiento del producto que puede tener la potencia

suficiente como para representar un riesgo de descargas eléctricas para los usuarios.

Este símbolo tiene como fin alertar al usuario sobre la presencia de instrucciones importantes de funcionamiento y mantenimiento (servicio) en la documentación que se se con el aparato.

ADVERTENCIA: PARA REDUCIR EL RIESGO DE INCENDIOS O DESCARGAS ELÉCTRICAS, NO EXPONGA EL PRODUCTO A LA LLUVIA O LA HUMEDAD.

• PARA EVITAR UN INCENDIO, MANTENGA LAS VELAS U OTROS ELEMENTOS CON FUEGO LEJOS DEL PRODUCTO EN TODO MOMENTO.
• No ubique el TV o el control remoto en ninguno de los siguientes ambientes:

-Mantenga el aparato alejado de la luz solar directa.
-Áreas con alto nivel de humedad, como ser un baño
-Cerca de fuentes de calor como estufas u otros dispositivos que emitan calor.
-Cerca del mostrador de la cocina o de humidificadores ya que pueden estar expuestos a vapor o aceites.
-Áreas expuestas a lluvia o viento.
-No exponga el producto a ningún tipo de goteo ni salpicaduras, y no coloque sobre o por encima del televisor (por ejemplo, en estantes que pudieran encontrarse arriba de la unidad) ningún tipo de objeto que contenga líquido, como floreros, tazas, etc.
-No deje el producto cerca de objetos inflamables, como gasolina o velas, ni exponga el televisor a un sistema de aire acondicionado de forma directa.
-No lo instale en lugares con demasiado polvo.

No seguir estas indicaciones podría provocar un incendio, una descarga eléctrica, una combustión o explosión, fallas o deformaciones del producto.

- Ventilación

-Instale el televisor en un lugar con ventilación adecuada. No lo coloque en un lugar cerrado como, por ejemplo, un estante para libros.
-No instale el producto en alfombras o cojines.
-No bloquee o cubra el producto con paño u otros materiales mientras esté conectado.

- Procure no tocar las aberturas de ventilación. Si se utiliza el producto por un tiempo prolongado, las aberturas de ventilación pueden calentarse.

• Proteja el cable de alimentación de daños físicos o mecánicos, es decir, que no se tuerza, doble, deforme, que no quede atrapado al cerrar una puerta y que no lo pisen. Preste especial atención a los enchufes, tomacorrientes de la pared y al punto de salida del cable en el aparato.
• No mueva el televisor mientras el cable de alimentación esté conectado.
• No utilice un cable de alimentación que esté dañado o suelto.
• Al desenchufar el cable, asegúrese de hacerlo desde el enchufe. No tire del cable de alimentación para desenchufar el televisor.
• No conecte demasiados dispositivos al mismo tomacorriente de ca dado que podría provocar incendios o descargas eléctricas.
• Desconexión del dispositivo de la alimentación principal

-El conector de alimentación es el dispositivo de desconexión. En caso de emergencia, el conector de alimentación debe ser de fácil acceso.

• No deje que los niños de trepen o se aferren al TV. De lo contrario, el TV puede caerse y provocar lesiones graves.
• Puesta a tierra con una antena exterior (puede variar según el país):

-Si instala una antena exterior, tome las siguientes precauciones. El sistema de antena exterior no debe instalarse cerca de las líneas eléctricas de trasmisión aérea, cerca de ningún otro circuito de alimentación o luz eléctrica, ni en ningún lugar donde pudiera entrar en contacto con este tipo de cables eléctricos o circuitos, dado que podría provocar daños graves o incluso la muerte.

Asegúrese de que el sistema de antena tenga una puesta a tierra como protección contra sobretensiones y acumulaciones de cargas estáticas. La Sección 810 del Código Nacional de Electricidad (NEC) de los Estados Unidos establece la forma de realizar una puesta a tierra correcta del mástil, de la estructura de soporte, del cable de bajada a una unidad de descarga de la antena, el tamaño de los conductores de puesta a tierra, la ubicación de la unidad de descarga de la antena, y la conexión y los requisitos de los electrodos de puesta a tierra. Puesta a tierra de la antena según el Código Nacional de Electricidad, ANSI/NFPA 70

- Puesta a tierra (Excepto dispositivos sin conexión a tierra.)

-El televisor con un conector de ca de conexión a tierra de tres clavijas debe conectarse a un tomacorriente de ca de conexión a tierra de tres clavijas. Asegúrese de conectar el cable de conexión a tierra para evitar posibles descargas eléctricas.

- Nunca toque el aparato o la antena durante una tormenta eléctrica. Podría electrocutarse.

- Asegúrese de que el cable de alimentación esté conectado de manera segura al televisor y al enchufe de pared. De no ser así, podría dañarse el enchufe y el conector y, en casos extremos, podría producirse un incendio.

- No inserte objetos metálicos o inflamables en el producto. Si un objeto extraño ingresa al producto, desenchufe el cable de alimentación y póngase en contacto con el centro de atención al cliente.

- No toque el extremo del cable de alimentación mientras esté enchufado. Podría electrocutarse.

- Si ocurre lo siguiente, desenchufe el producto de inmediato y póngase en contacto con el centro de atención al cliente local.

-Se dañó el producto.
-Si el agua u otra sustancia entra al producto (como un adaptador de ca, cable de alimentación, o la TV).
-Si huele humo u otros olores que provienen de la TV
-Si hay tormentas eléctricas o cuando no se utiliza por un largo período de tiempo.

Incluso si el televisor se apaga con el control remoto o el botón, la fuente de alimentación de ca permanece conectada a la unidad al menos que se desenchufe.

• No utilice equipo de alto voltaje cerca del televisor (por ejemplo, un eliminador de insectos eléctrico). Esto puede causar que el producto funcione mal.
• No intente modificar este producto de ninguna manera sin autorización previa por escrito de LG Electronics. Puede provocar un incendio o una descarga eléctrica por accidente. Póngase en contacto con el centro de atención al cliente local para obtener servicio técnico o reparaciones. La modificación sin autorización podría anular la autoridad del usuario para operar este producto.
• Utilice solo accesorios/acoplamientos aprobados por LG Electronics. No seguir estas indicaciones podría provocar un incendio, una descarga eléctrica, fallas o daños en el producto.
• Nunca desarme el adaptador de ca o el cable de alimentación. Esto podría provocar un incendio o descargas eléctricas.
• Maneje el adaptador cuidadosamente para evitar dejarlo caer o golpearlo. Un golpe podría dañar el adaptador.
• Para reducir el riesgo de incendio o descarga eléctrica, no toque el televisor con las manos mojadas. Si las clavijas del cable de alimentación están mojadas o cubiertas de polvo, seque el conector de alimentación por completo o retire el polvo.

•Baterías

- Guarde los accesorios (baterías, etc.) en un lugar seguro lejos del alcance de los niños.

-No provoque un corto circuito, desarme o permita que las baterías se recalienten. No arroje las baterías al fuego. No debe exponer las baterías al calor excesivo.

•Traslados

-Cuando lo traslade, asegúrese de que el aparato esté apagado, desenchufado y que no quede ningún cable conectado. Es posible que se necesiten 2 o más personas para trasladar los televisores de gran tamaño. No ejerza presión sobre el panel frontal del televisor. No seguir estas indicaciones podría resultar en un daño al producto, peligro de incendio o lesiones.

- Mantenga el material de embalaje contra la humedad y el embalaje de vinilo fuera del alcance de los niños.

- No permita que se golpee el producto, que algún objeto se caiga dentro de él y no golpee la pantalla con nada.

- No ejerza demasiada presión sobre el panel con la mano o un objeto filoso, como un clavo, un lápiz o una lapicera, ni raye la superficie. Puede causar daños en la pantalla.

•Limpieza

- Cuando lo limpie, desenchufe el cable de alimentación y limpie con cuidado con un paño suave y seco. No rocíe el televisor con agua u otros líquidos directamente. No limpie el televisor con productos químicos como limpiador de cristales, cualquier tipo de ambientador, insecticida, lubricantes, cera (automóvil, industrial), abrasivo, diluyente, benceno, alcohol, etc., que pueden dañar el producto y / o su panel. Podría causar daños al producto o una descarga eléctrica.

Preparación

- Cuando se enciende la TV por primera vez después de ser enviada desde la fábrica, la inicialización de la TV puede tardar aproximadamente un minuto.

- La imagen puede ser diferente a la de su televisor.

- El OSD (On Screen Display, Despliegue En la Pantalla) de su TV puede ser un poco diferente que este manual.

- Los menús y las opciones disponibles pueden variar según la fuente de entrada que utilice.

- Es posible que se agreguen nuevas funciones a este televisor en el futuro.

- El dispositivo debe estar cerca de un tomacorriente. Algunos dispositivos no cuentan con un botón de apagado/encendido, para apagar el dispositivo desconecte el cable de alimentación.

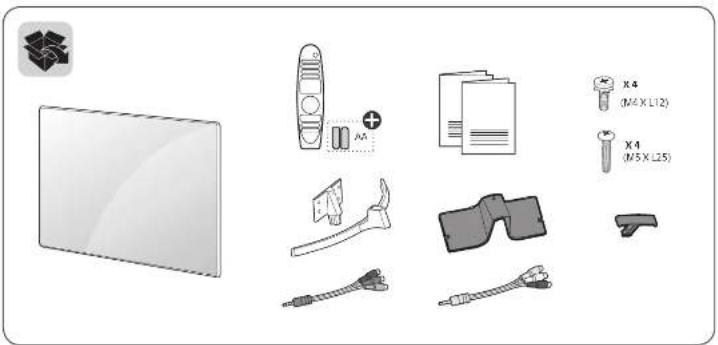

- Los artículos suministrados con el producto adquirido pueden variar según el modelo.

- Es posible que cambien las especificaciones del producto o el contenido del manual sin previo aviso debido a las actualizaciones de las funciones del producto.

- Para que la conexión sea óptima, los cables HDMI y los dispositivos USB tienen que tener biseles que no superen los 10 mm de espesor y 18 mm de ancho.

- Utilice un cable de extensión que sea compatible con USB 2.0 caso de que el cable USB o la tarjeta de memoria USB no encajen en el puerto USB del TV.

- Utilice un cable certificado con el logotipo de HDMI adjunto. Si no utiliza un cable HDMI certificado, es posible que la pantalla no muestre imágenes o que ocurra un error de conexión.

- Tipos de cable HDMI recomendados (3 m o menos)

-Cable HDMI®/™ de alta velocidad

-Cable HDMI®/™ de alta velocidad con Ethernet

^* A ≤ 10 mm

*B≤18mm

- Al instalar la base del televisor, ponga la pantalla hacia abajo sobre una mesa acolchada o una superficie plana para evitar rayas.

- Asegúrese de estrujar el exceso de agua o limpiador del paño.

- No rocíe agua o limpiador directamente en la pantalla de la televisión.

- Asegúrese de rociar suficiente agua o limpiador en un paño seco para limpiar la pantalla.

Complementos opcionales

Los complementos opcionales se pueden cambiar o modificar para mejorar la calidad, sin necesidad de aviso previo. Para adquirir estos elementos, comuníquese con su distribuidor. Estos dispositivos solo funcionarán en ciertos modelos. Es posible que el nombre o el diseño del modelo hayan cambiado, debido a las circunstancias o políticas del fabricante.

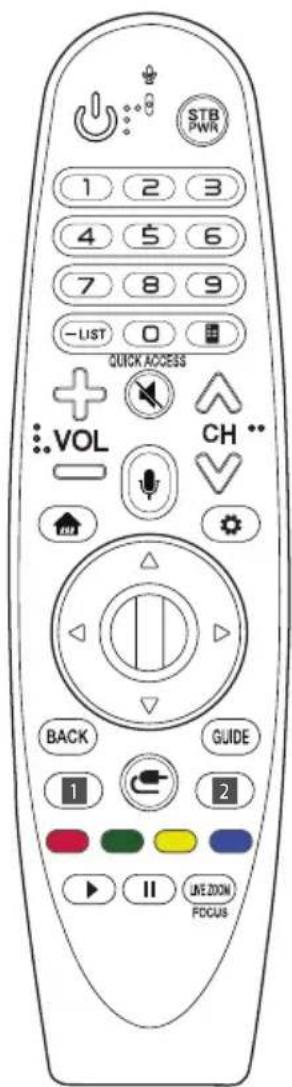

Control Remoto Mágico

(Según el modelo)

AN-MR18BA

Verifique que su modelo de televisor admita Bluetooth en las especificaciones de módulo inalámbrico para asegurarse de que puede utilizarse con el Remoto Mágico.

Soporte de pared

(Según el modelo)

Asegúrese de utilizar tornillos y soportes de pared que cumplan con el estándar VESA. En la tabla siguiente se detallan las dimensiones de los conjuntos de montaje de pared.

A B

Modelo	OLED55/65B8*OLED55/65C8*OLED55/65E8*	OLED77C8*
VESA (A x B) (mm) 300	x 200 400 x 200
Tornillo estándar M6	M6
Cantidad de tornillos	4	4
Soporte de pared OLW480B OLW480B

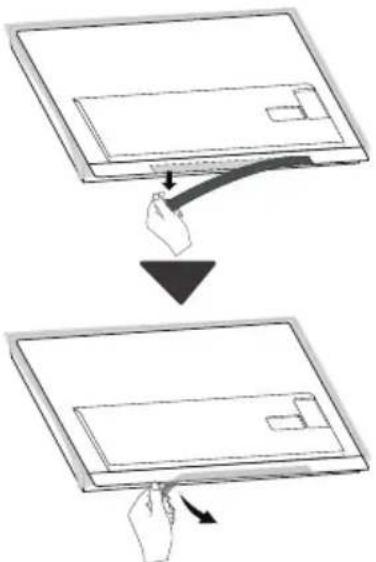

- Retire el mismo soporte y el plástico protector que la recubre por dentro cuando instale el montaje de pared. (Solo OLED55/65E8*)

Levantamiento y traslado de su TV

Si desea levantar o trasladar el televisor, lea las instrucciones a continuación para no rayar o dañar el aparato, y para transportarlo de forma segura, independientemente del tamaño o tipo de aparato.

• Se recomienda trasladar el televisor en la caja o el material de empaque en el que lo recibió al comprarlo.
• Antes de mover o levantar el televisor, desconecte el cable de alimentación y el resto de los cables.
• Cuando sostenga la televisión, la pantalla debe estar orientada lejos de usted para evitar algún daño.

- Sostenga con firmeza la parte lado e inferior del marco del televisor. Asegúrese de no sostenerlo por la parte transparente, por el altavoz o por el área de rejillas del altavoz. (No aplica a OLED55/65E8*)

• Utilizar al menos dos personas para mover un televisor grande.
• Al transportar el televisor con las manos, sosténgalo como se indica en esta ilustración.

• Sostenga el lateral de la televisión con una mano y sostenga la parte inferior de la cubierta posterior junto con la otra. (Sostenga la cubierta posterior cuando coloque la televisión en el piso. Si sostiene el vidrio inferior podrían producirse lesiones.) (Solo OLED55/65E8*)
• Al transportar el televisor, no lo someta a sacudones o vibración excesiva.
• Al transportar el televisor manténgalo en posición vertical, nunca lo apoye sobre uno de los costados, ni lo incline hacia la derecha o la izquierda.
• Cuando manipule la televisión, tenga cuidado de no dañar los botones salientes.

• No toque la pantalla. De lo contrario, podría dañarla.
• No coloque el producto en el piso con la parte frontal hacia abajo sin una almohadilla. Al hacerlo puede causar daños a la pantalla.
• No mueva el televisor tirando del sujetacables y organizador de cables, debido a que el sujetador del cable se puede romper, y causar daños en el televisor. (Según el modelo)
• Al instalar la base del televisor, ponga la pantalla hacia abajo sobre una mesa acolchada o una superficie plana para evitar rayas.

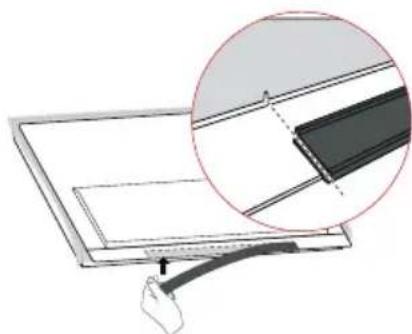

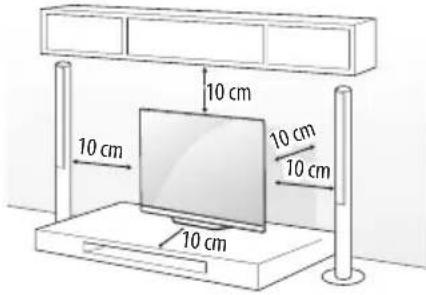

Montar sobre una mesa

1 Levante el televisor y déjelo en ubicación vertical sobre la mesa.

- Deje un espacio mínimo de 10 cm entre el televisor y la pared para asegurar una ventilación adecuada.

10 cm 10 cm 10 cm 10 cm 10 cm

(Según el modelo)

2 Conecte el cable de alimentación al tomacorriente de la pared.

- Si instala el televisor en una base en lugar de montarlo en una pared, asegúrese de que los soportes extraídos se vuelvan a colocar en la parte inferior del televisor. (Solo OLED55/65E8*)

• No aplique sustancias extrañas (aceites, lubricantes, etc.) a las piezas de los tornillos para el montaje del producto. (Se podría dañar el producto.)
• Si instala la televisión en un soporte, debe tomar medidas para evitar que el producto se vuelque. De lo contrario, el producto puede caerse y provocar lesiones.
• No use ningún producto no autorizado para garantizar la seguridad y la vida útil del producto.
• Ningún daño o lesiones por el uso de elementos no autorizados están cubiertos por la garantía.
• Asegúrese de que los tornillos estén completamente ajustados. (Si no están lo suficientemente ajustados, el TV puede inclinarse hacia delante después de instalarse.)
• No ajuste los tornillos con demasiada fuerza, de lo contrario, se pueden desgastar y aflojar.

Sujeción del televisor a la pared

1 Inserte y ajuste los tornillos de ojo del televisor en su parte posterior.
- En caso de que haya tornillos insertados, primero retírelos.
2 Utilice los tornillos para colocar los soportes correspondientes en la pared. Haga coincidir la ubicación del soporte de pared y los cáncamos de la parte posterior de la televisión.
3 Conecte los tornillos de ojo y los soportes con un cordón fuerte y ajústelos con firmeza. Asegúrese de mantener el cordón en posición horizontal a la superficie plana.

• Utilice una plataforma o un armario que sea lo suficientemente fuerte y grande para sostener el televisor de manera segura.
• Los soportes, los tornillos y los cordones son opcionales. Puede solicitar otros accesorios a través de su distribuidor local.

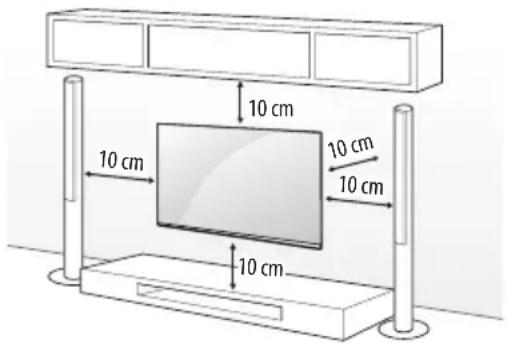

Montaje en la pared

Se puede usar un soporte de pared opcional con el televisor LG. Consulte al distribuidor local para adquirir un soporte de pared que cumpla con el estándar VESA que usa su modelo de TV. Cuidadosamente coloque el soporte de pared en la parte posterior del TV. Instale el soporte de pared en una pared sólida, perpendicular al piso. Si va a instalar el TV sobre otros materiales de construcción, póngase en contacto con personal técnico calificado para instalar el soporte de pared. El soporte de pared incluirá instrucciones detalladas. Recomendamos que use un soporte de pared de marca LG. El soporte de pared LG hace que sea fácil ajustar o conectar los cables. Cuando no utilice el soporte de montaje de pared LG, por favor, utilice un soporte de montaje de pared en el que el dispositivo esté debidamente sujeto a la pared con el espacio suficiente para permitir la conectividad con dispositivos externos. Si utiliza un soporte no ajustable, instale el soporte en la pared. Primero, conecte los cables a la TV, luego instale la TV en el soporte.

10 cm 10 cm 10 cm 10 cm 10 cm

(Según el modelo)

• Antes de montar el televisor en la pared, retire la base, realizando la instalación de ésta en orden inverso.
• Para obtener más información sobre los tornillos y el soporte de montaje en pared, consulte la sección de compras por separado.
• Si desea montar el producto en una pared, instale la interfaz de soporte estándar VESA (piezas opcionales) en la parte posterior del producto. Cuando instale el producto para usar la interfaz de montaje en pared (piezas opcionales), fijelo con cuidado para que no se caiga.
• Cuando monte la televisión en la pared, no la instale colgándola por los cables de señal y alimentación que se encuentran en su parte posterior.
• No instale este producto en una pared si podría ser expuesto a aceite o vapor de aceite. Esto podría dañar el producto y hacer que se caiga.

Conexiones

Se pueden conectar dispositivos externos al TV. Para más información acerca de la conexión de dispositivos externos, diríjase al manual que viene con cada dispositivo.

Antena/cable

Para ver televisión, conecte una antena, un cable o una caja de cable. Las ilustraciones pueden diferir de los elementos reales y el cable RF es opcional.

- Asegúrese de no doblar el alambre de cobre del cable de RF.

Alambre de cobre

• Primero conecte todos los dispositivos entre sí y luego conecte el cable de alimentación al tomacorriente, para que el televisor no resulte dañado.
• Para mejorar la calidad de la imagen en una zona con poca señal, compre un amplificador de señal.
• Utilice un divisor de señal para usar 2 televisores o más.
• Si la antena no está instalada correctamente, póngase en contacto con su distribuidor para obtener ayuda.
• Códec compatible con Audio DTV (Según del país) : MPEG, AAC, HE-AAC, Dolby Digital, Dolby Digital Plus
• Esta televisión no puede recibir transmisiones ULTRA HD (3 840 x 2 160 píxeles) directamente, ya que los estándares relacionados no han sido confirmados. (Según el modelo)

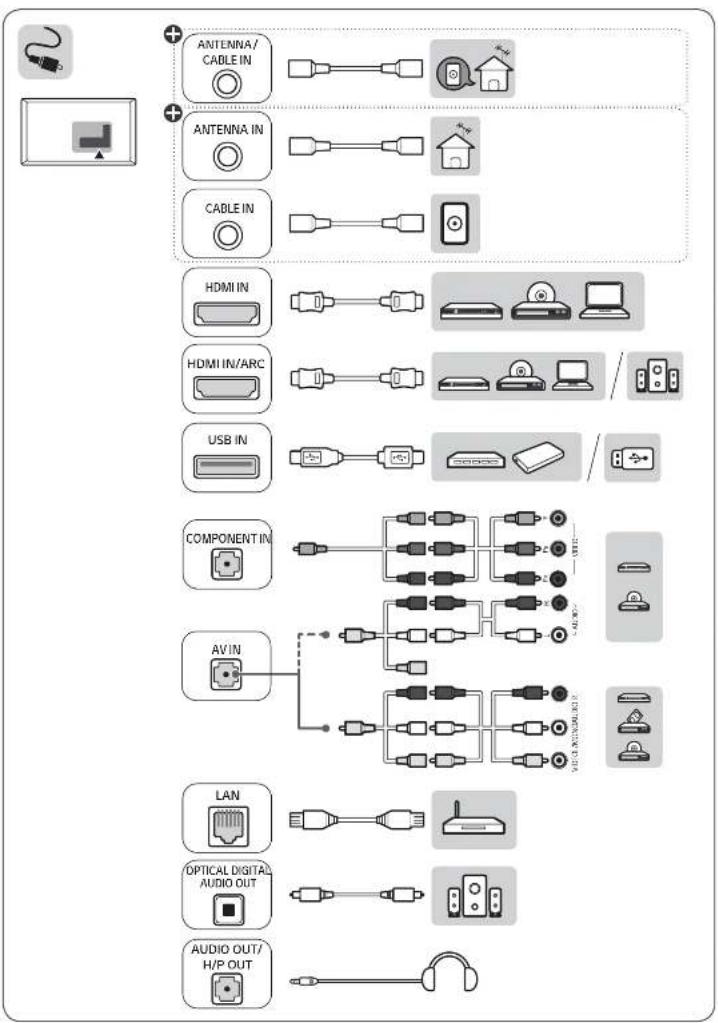

Otras conexiones

Conecte su TV a dispositivos externos. Para tener una mejor calidad de imagen y audio, conecte el dispositivo externo y el televisor con el cable HDMI tal como se muestra.

HDMI

- Formato de audio HDMI admitido : (Según el modelo) DTS (44,1 kHz / 48 kHz / 88,2 kHz / 96 kHz), DTS HD (44,1 kHz / 48 kHz / 88,2 kHz / 96 kHz / 176,4 kHz / 192 kHz), True HD (48 kHz), Dolby Digital / Dolby Digital Plus (32 kHz / 44,1 kHz / 48 kHz), PCM (32 kHz / 44,1 kHz / 48 kHz / 96 kHz / 192 kHz)

(Solo modelos UHD)

- → Imagen Configuraciones → adicionales → HDMI ULTRA HD Deep Color

-Encendido : Compatible con 4K a 50/60 Hz (4:4:4, 4:2:2, 4:2:0)

-Apagado : Compatible con 4K a 50/60 Hz 8 bits (4:2:0)

Si el dispositivo conectado al puerto de entrada también es compatible con ULTRA HD Deep Color, la imagen se verá más nítida. Sin embargo, si el dispositivo no es compatible, no funcionará de manera correcta. En ese caso, desactive la configuración HDMI ULTRA HD Deep Color

Dispositivos externos

Los dispositivos externos compatibles son: Reproductores de Blu-ray, receptores de HD, reproductores de DVD, VCR, sistemas de audio, dispositivos de almacenamiento USB, PC, dispositivos de juegos y otros dispositivos externos.

• Si graba un programa de televisión en una grabadora de Blu-ray/DVD o VCR, asegúrese de conectar el cable de entrada de señal al TV a través de la grabadora de DVD o VCR. Para obtener más información acerca de la grabación, consulte el manual proporcionado con el dispositivo conectado.
• Las conexiones de dispositivos externos que se muestran pueden ser levemente diferentes de las ilustraciones en el manual.
• Conecte los dispositivos externos al televisor independientemente del orden del puerto del aparato.
• Si conecta un dispositivo de juego al televisor, utilice el cable provisto con un dispositivo de juego.
• Consulte el manual del equipo externo para ver las instrucciones de funcionamiento.

- En el modo PC, es posible que haya ruido asociado con la resolución, los patrones verticales, el contraste o el brillo. Si se producen ruidos, cambie la resolución de la salida de la PC, cambie la frecuencia de actualización o ajuste el brillo y el contraste en el menú IMAGEN hasta que la imagen mejore. En función de la tarjeta gráfica, es posible que algunas configuraciones de la resolución no permitan que la imagen se ubique en la pantalla de forma correcta.

- Es posible que algunos concentradores USB no funcionen. Si no se detecta un dispositivo USB conectado a través de un concentrador USB, conéctelo directamente al puerto USB de la televisión.

- Cuando se conecta a través de una red LAN por cable, se recomienda utilizar un cable CAT 7.

Configuración remota de RS-232C

Para obtener información de la configuración de control externo de RS-232C, consulte la página www.lg.com. Descargue y lea el manual. (Según el modelo)

- No deje que el producto se caiga durante la conexión de dispositivos externos. De lo contrario, esto podría producir lesiones o daños al producto.

- Al conectar dispositivos externos como consolas de video juegos, asegúrese de que los cables de conexión sean lo suficientemente largos. De lo contrario, el producto puede caerse y provocar lesiones o daños al producto.

Uso del botón

Puede operar la televisión con el botón.

	Encendido (Presionar)Apagado1(Mantener presionado)
	Control de Volumen
	Control de Canales

1 Todas las aplicaciones en ejecución se cerrarán y cualquier grabación en curso se detendrá.

Ajuste del menú

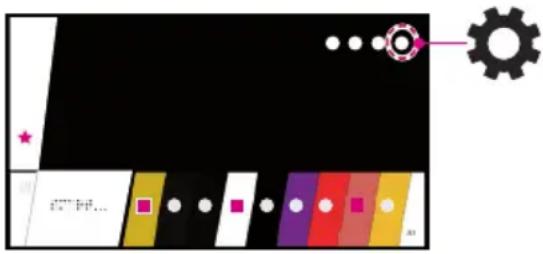

Mientras la televisión está encendida, presione una vez el botón ⚙ Puede ajustar los elementos del menú con los botones.

	Apagar alimentación.
	Permite acceder al menú de configuración.
	Limpia la visualización en pantalla y vuelve al modo de TV.
	Accesar a las fuentes de entrada.

Uso del Control Remoto Mágico

(Según el modelo)

Las descripciones en este manual se basan en los botones en el control remoto. Lea atentamente este manual y siga las instrucciones de uso. Cuando se muestra el mensaje "La batería del Remoto Mágico está baja. Cambie la batería", reemplace la batería.

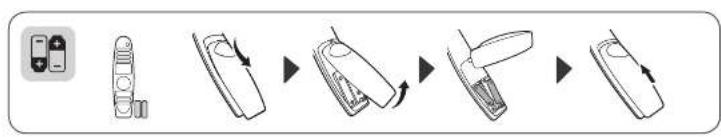

Para instalar las baterías, abra la tapa de las baterías, coloque otras (AA 1,5 Vcc) y haga coincidir los extremos⊕ y con la etiqueta que se encuentra dentro del compartimiento. A continuación, cierre la tapa. Asegúrese de que el control remoto mágico apunte hacia el sensor correspondiente del TV. Para retirar las baterías, realice la acción de instalación a la inversa. Este control remoto utiliza luz infrarroja. Al usarlo, es necesario apuntarlo en dirección al sensor remoto del TV.

STB PWN 1 2 3 4 5 6 7 8 9 -LIST 0 QUICK ACCESS VOL CH BACK GUIDE 1 2 JVE ZONI FOCUS

(Algunos botones y servicios pueden no proporcionarse dependiendo de los modelos o regiones.)

* Para utilizar el botón, mantenga presionado durante más de tres segundos.

(ENCENDIDO) Enciende o apaga el televisor.

STB PWR Para encender o apagar su decodificador, agregue el decodificador al control remoto universal de la televisión.

Botones Numerales Permiten introducir números.

— (GUIÓN) Inserta un -(GUIÓN) entre los números, por ejemplo, 2-1 y 2-2.

LIST Permite acceder a la lista de canales guardados.

(Control remoto en pantalla) Muestra el control remoto en pantalla.

-Accede al menú del control remoto universal en algunas regiones.

* (Control remoto en pantalla) La función SAP (Programa de audio secundario) también se puede habilitar si se mantiene presionada la tecla.

QUICK ACCESS* Puede acceder a aplicaciones o a Live TV con los números de los botones correspondientes a las funciones.

+VOL—Ajusta el nivel del volumen.

(SILENCIO) Silencia todos los sonidos.

* (SILENCIO) Accede al menú Accesibilidad.

ACHV Permite desplazarse por los canales guardados.

* (Reconocimiento de voz)

Se requiere una conexión de red para utilizar la función de reconocimiento de voz.

Una vez que la barra de control de voz esté activada en la pantalla del televisor, mantenga presionado el botón y diga su comando en voz alta.

(HOME) Permite acceder al menú Home.

* (HOME) Muestra el historial anterior.

(Configuraciones rápidas) Permite acceder a Configuraciones Rápidas.

* (Configuraciones rápidas) Muestra el menú Todos los ajustes.

Rueda (OK) Presione el centro del botón Rueda para seleccionar un menú. Puede cambiar los canales utilizando el botón Rueda.

△▽(arriba/abajo/izquierda/derecha) Presione los botones arriba, abajo, izquierda o derecha para desplazarse por el menú. Si presiona los botones △ mientras el puntero está en uso, éste desaparecerá de la pantalla y el Control Remoto Mágico funcionará como un control remoto común. Para ver el puntero en la pantalla nuevamente, agite el Control Remoto Mágico a la izquierda y a la derecha.

BACK Permite volver al nivel anterior.

BACK * Limpia la visualización en pantalla y vuelve a la última vista de entrada.

GUIDE Muestra el evento del programa según la hora programada.

1 2 Botones para servicios de transmisión Se conecta al servicio de transmisión de video.

(ENTRADA) Accesar a las fuentes de entrada.

* (ENTRADA) Muestra todas las listas de entradas externas.

, Eslos accesos de funciones especiales son

usados en algunos menús.

* (Botón rojo) Ejecuta la función de grabación.

Botones de control (▶, II) Controla contenido de medios.

LIVE ZOOM Cuando expande el área seleccionada, puede verla en pantalla completa.

FOCUS* Puede expandir el área a la que apunta el control remoto.

Registro del Control Remoto Mágico

Cómo registrar el Control Remoto Mágico

Para utilizar el Control Remoto Mágico, primero emparéjelo con su TV.

1 Coloque las baterías en el Control Remoto Mágico y encienda la TV.

2 Apunte el Control Remoto Mágico hacia la TV y presione el botón Rueda (OK) en el control remoto.

* Si no puede registrar el Control Remoto Mágico, inténtelo nuevamente después de apagar y volver a encender la TV.

Cómo cancelar el registro del Control Remoto Mágico

Presione los botones BACHON toral mismo tiempo, durante cinco segundos, para desemparejar el Control Remoto Mágico con su TV.

* Mantener pulsado el botón GUpermitirá cancelar y volver a registrar el Control Remoto Mágico a la vez.

• Se recomienda ubicar el punto de acceso (AP) a más de 0,2 metros (0,65 pies) de distancia del televisor. Si el punto de acceso instalado es menor que 0,2 metros (0,65 pies), el control remoto Magic no funcionará como se espera debido a la interferencia de frecuencias.
• No mezcle las baterías nuevas con las usadas. Esto podría provocar el recalentamiento y la filtración de las baterías.
• Introducir las baterías sin hacer coincidir su polaridad puede causar filtraciones o quemar la batería, lo que podría provocar un incendio, lesiones en personas o contaminación ambiental.
• Este aparato usa baterías. Puede ser que en su comunidad existan normativas que requieren que deseche estas baterías de forma correcta debido a las consideraciones ambientales. Póngase en contacto con la autoridad local para obtener información acerca del desecho o reciclaje.
• Las baterías dentro del producto no deben exponerse a calor excesivo como luz solar, fuego, entre otras.

Solución de problemas

No se puede controlar el televisor con el control remoto.

• Compruebe si puso cualquier cosa sobre el receptor, como por ejemplo cinta adhesiva.
• Compruebe que no haya ningún obstáculo entre el producto y el control remoto.
• Sustituya las baterías por unas nuevas.

No se muestra ninguna imagen ni se emite sonido.

• Compruebe si el producto está encendido.
• Compruebe si el cable de alimentación está conectado a la toma de la pared.
• Conecte otros productos para comprobar si hay un problema con la toma de la pared.

El televisor se apaga de repente.

• Compruebe la configuración del control de energía. Es posible que el suministro eléctrico se interrumpa.
• Verifique si la función de apagado automático está activada en la configuración relacionada al tiempo.
• Si no hay señal mientras el televisor está encendido, este se apagará automáticamente después de 15 minutos de inactividad.

• Si siente que el televisor está frío al tocarlo, es posible que ocurra un pequeño parpadeo cuando lo prenda. Se trata de algo normal y no significa que el televisor esté dañado. También es posible que aparezcan pequeños puntos en la pantalla, de color rojo, verde o azul. Sin embargo, no afectan el rendimiento del televisor. No toque la pantalla LCD ni coloque los dedos sobre ella durante mucho tiempo. Esto podría producir algunos efectos de distorsión temporales en la pantalla.
• Este panel es un producto avanzado que contiene millones de píxeles. En raras ocasiones, es posible que note la presencia de pequeños puntos en la pantalla mientras mira televisión. Estos puntos son píxeles desactivados y no afectan el rendimiento ni la fiabilidad del televisor.

Reproducción de ruidos

• Crujidos es posible que se produzcan crujidos cuando esté mirando televisión o al apagar el televisor; se trata de un ruido generado por la contracción térmica del plástico debido a la temperatura y la humedad. Este ruido es común en productos donde se requiere la deformación térmica.
• Zumbidos en el circuito eléctrico o el panel Se trata de un ruido de bajo nivel, generado por un circuito de conmutación de alta velocidad, que suministra una gran cantidad de corriente para que un producto pueda funcionar. Varía según cada producto. Este ruido no afecta el rendimiento ni la fiabilidad del producto.

• Asegúrese de estrujar el exceso de agua o limpiador del paño.
• No rocíe agua o limpiador directamente en la pantalla de la televisión.
• Asegúrese de rociar suficiente agua o limpiador en un paño seco para limpiar la pantalla.

Especificaciones

Las especificaciones del producto pueden cambiar sin previo aviso debido a las actualizaciones de las funciones de los productos.

(Según del país)

Especificaciones de transmisión
Modelo	OLED55B8SSC, OLED65B8SSC, OLED55C8PSA, OLED65C8PSA, OLED77C8PSA, OLED55E8PSA, OLED65E8PSA		OLED55B8SDC, OLED65B8SDC, OLED55C8PDA, OLED65C8PDA, OLED77C8PDA, OLED55E8PDA, OLED65E8PDA
	Digital Analógica	Digital Analógica
Sistema de televisión SBTVD (ISDBT) NTSC / PAL-M / PAL-N DVB-T/T2 NTSC / PAL-M / PAL-N
Cobertura de programas	VHF 2 ~ 13, UHF 14 ~ 69, DTV 2 ~ 69, CATV 1 ~ 135		VHF 2 ~ 13, UHF 14 ~ 69, DTV 2 ~ 69, CATV 1 ~ 125
Impedancia de la antena externa	75 Ω

Módulo inalámbrico LG (LGSBWAC72) Especificación
Inalámbrico LAN (IEEE 802.11a/b/g/n/ac)
Rango de frecuencias Potencia de salida (máxima)
2400 a 2483,5 MHz	15 dBm
5150 a 5725 MHz	14,5 dBm
5725 a 5850 MHz	14,5 dBm
Bluetooth
Rango de frecuencias Potencia de salida (máxima)
2400 a 2483,5 MHz 8,5 dBm
Debido a que las bandas de canales pueden variar según el país, el usuario no puede cambiar o ajustar la frecuencia operativa. Este producto está configurado para la tabla de frecuencias regional.Para que el usuario tenga en cuenta, este dispositivo solo se debe instalar y utilizar a una distancia mínima de 20 cm entre el dispositivo y el cuerpo.FCC ID: BEJLGSWAC72 / IC: 2703H-LGSBWAC72

Condición de ambiente
Temperatura de funcionamiento 0 °C a 40 °C
Humedad de funcionamiento Menos de 80 %
Temperatura de almacenamiento -20 °C a 60 °C
Humedad de almacenamiento Menos de 85 %

- La información de energía proporcionada en el producto se muestra de acuerdo con la regulación aplicable en cada respectivo país (Dependiendo del país)

- El consumo de energía se midió de acuerdo con la norma IEC 62087.

- El consumo de energía real depende del entorno de uso (Por ejemplo: el contenido que se visualiza, la configuración del televisor, etc.).

Software de código abierto

Para obtener el código fuente bajo GPL, LGPL, MPL y otras licencias de código abierto que contiene este producto, visite http://opensource.lge.com.

Además del código fuente, se pueden descargar los términos de la licencia, las anulaciones de la garantía y los avisos de derechos de autor.

LG Electronics también le proporcionará el código abierto en un CD-ROM por un costo que cubra los gastos de dicha distribución (como el costo del medio, del envío y de la manipulación) una vez realizado el pedido por correo electrónico a la dirección [e-mail].

Esta oferta es válida solo durante un período de tres años después de que se envíe el último cargamento de este producto. Esta oferta es válida para todo aquel que reciba esta información.

Licencias

Las licencias admitidas pueden variar según el modelo.

Información importante para evitar la retención de imágenes

OLED es una tecnología de emisiones automáticas, que ofrece muchas ventajas en cuanto a la calidad y el rendimiento de las imágenes. Como con cualquier pantalla de emisiones automáticas, los usuarios de televisores OLED pueden experimentar retención temporal de la imagen en determinados momentos, como cuando se muestra una imagen estática en pantalla por un período prolongado. Aun así, este fenómeno es poco frecuente en condiciones de visualización comunes y no se considera un mal funcionamiento. A continuación se detalla información útil que puede consultar en cuanto al uso de su televisor OLED.

Ejemplos de imágenes que pueden causar retención de imagen

• Las imágenes fijas o congeladas con cierta información que se muestren en forma ininterrumpida en la pantalla, como los números de canales, los logos de estaciones, los títulos de películas, subtítulos de películas o noticias y titulares.
• Menús o íconos fijos de consolas de videojuegos o decodificadores.
• Barras negras que se muestran en la parte izquierda, derecha, superior o inferior de la pantalla, como en las imágenes con relación de aspecto 4:3 o 21:9.

Medidas recomendadas para evitar la retención de imagen

• Evite mirar videos que muestren imágenes como las que se detallan arriba durante períodos prolongados.
• Ajuste su televisor como se detalla debajo al encender un video que muestre imágenes como las que se detallan arriba durante períodos prolongados.
• Imagen → Configuración para el modo de imagen → Modo de Imagen - Eco
• Imagen → Configuración para el modo de imagen → LUZ OLED - Configurar en el valor más bajo

• Imagen → Configuración de Panel OLED → Ajuste de luminancia del logo –Alta

• Apague la barra de menú del dispositivo externo, como un decodificador, para evitar que dicha barra se muestre por un tiempo largo. (Consulte el manual del dispositivo externo correspondiente para ver las instrucciones).

• Configure tal como se muestra a continuación al mirar un video que muestra barras negras en forma constante en la parte izquierda, derecha, superior o inferior, para quitar las barras negras.
• Imagen → Configuración de Relación de Aspecto → Relación de Aspecto -Zoom vertical o Zoom en todas las direcciones

Información sobre las funciones que ofrecen calidad de imagen en relación con la retención temporal de imagen

• El televisor OLED ofrece una función denominada Optimizar Píxeles, que ayuda a evitar la retención temporal de la imagen. Esta función se puede usar de manera automática o manual.
• La función automática se activará cuando se desconecte la alimentación del televisor, pero solo cuando el televisor haya estado encendido durante cuatro (4) horas o más, que no necesariamente tienen que ser consecutivas. Optimizar Píxeles se ejecutará durante varios minutos una vez que se apague la pantalla. (Tenga en cuenta que si hay fallos en el suministro de ca o si se desconecta el cable de alimentación de la salida, la función automática se desactivará).
• Para activar Optimizar Píxeles en forma manual, debe seleccionar Imagen -Configuración de Panel OLED Optimizar Píxeles en la configuración. Una vez que lo active manualmente, la función se ejecutará durante aproximadamente una (1) hora. Durante ese tiempo, puede aparecer una línea horizontal en la pantalla; sin embargo, no es un mal funcionamiento.
• Si Optimizar Píxeles no se activa manualmente durante un período de tiempo, aparecerá una ventana emergente en la pantalla, que recomienda activar esta función. Siga las instrucciones descritas en la ventana emergente.
• Además de Optimizar Píxeles, hay otras funciones disponibles para proteger la pantalla contra la retención de imagen. Por ejemplo, la función que reduce automáticamente el brillo de la pantalla, en forma total o parcial, se activa cuando hay una imagen estática en forma ininterrumpida en la pantalla. Una vez que la imagen estática desaparece, el nivel de brillo regresa en forma automática al nivel anterior. Esta función es intencional, no es un mal funcionamiento.

Regulación

¡ADVERTENCIA!

Nunca coloque una televisión en un lugar inestable. Se puede caer y provocar lesiones graves o la muerte. Puede evitar muchas lesiones, especialmente en niños, con tan solo tomar simples precauciones, como:

• Usar los gabinetes o soportes recomendados por el fabricante de la televisión.
• Apoyar la televisión solamente sobre muebles que soporten su peso.
• Asegurarse de que la televisión no quede colgando al borde del mueble.
• No colocar la televisión sobre un mueble alto (por ejemplo, despensas o estantes) sin anclar tanto el televisor como el mueble a un soporte adecuado.
• No colocar telas u otros materiales debajo de la televisión cuando se apoya sobre el mueble.
• Enseñar a los niños los peligros de escalar el mueble para alcanzar la televisión o sus controles.

Si va a conservar su televisión y reubicarla, debe tener en cuenta las mismas consideraciones anteriores.

Símbolos

~	Se refiere a la corriente alterna (ca).
---	Se refiere a la corriente continua (cc).
	Se refiere a los equipos clase ll.
	Se refiere al modo de espera.
|	Se refiere a "ENCENDIDO" (alimentación).
	Se refiere a voltaje peligroso.

LG

Life's Good

Los números de modelo y de serie de la televisión se encuentran ubicados en su parte posterior y en uno de sus lados. Regístrelos en el siguiente espacio por si alguna vez necesita recurrir al servicio técnico.

MODELO

N.° de serie.

MANUAL DEL USUARIO

CONFIGURACIÓN DE DISPOSITIVOS DE CONTROL EXTERNOS

Lea atentamente este manual antes de poner en funcionamiento el equipo y consérvelo para futuras consultas.

CÓDIGOS DE TECLA

- Esta función no está disponible en todos los modelos.

Código (Hexa)	Función Nota		Código (Hexa)	Función Nota
00 CH	+, PR + Botón RC 53 Lista Botón RC
01 CH	-, PR - Botón RC 5B Salir Botón RC
02 Volumen + Botón RC 60 PIP(AD) Botón RC
03 Volumen - Botón RC 61 Azul Botón RC
06	>(Tecla de flecha / Tecla derecha)	Botón RC 63 Amarillo		Botón RC
07	<(Tecla de flecha / Tecla izquierda)	Botón RC 71 Verde		Botón RC
08 Encendido Botón RC 72 Rojo				Botón RC
09	Silencio	Botón RC	79	Relación/Relación de Aspecto	Botón RC
0B Entrada		Botón RC 91 AD (Descripción audio)		Botón RC
0E SLEEP		Botón RC 9E LIVE MENU		Botón RC
0F	TV, TV/RAD	Botón RC	7A	Guía del usuario	Botón RC
10 - 19	* Tecla Número 0 - 9	Botón RC	7C	Smart / Inicio	Botón RC
1A Q. View/Flashback		Botón RC 7E SIMPLINK		Botón RC
1E	FAV (Canal favorito)	Botón RC	8E	►► (Adelantar)	Botón RC
20	Texto (Teletexto)	Botón RC	8F	◄◄ (Retroceder)	Botón RC
21	T. Opt (Opción teletexto)	Botón RC	AA	Info	Botón RC
28	Regresar (ATRÁS)	Botón RC	AB	Guía de Programación	Botón RC
30	Modo AV (Audio/Video)	Botón RC	B0	► (Reproducir)	Botón RC
39 Subtítulo		Botón RC B1		■ (Detener / Lista Archivo)	Botón RC
40	∧ (Tecla de flecha/Cursor arriba)	Botón RC B5 RECENT		Botón RC
41	V (Tecla de flecha/Cursor arriba)	Botón RC	BA	II (Congelar / Reproducción lenta / Pausa)	Botón RC
42	Mis Apls.	Botón RC	BB	Fútbol	Botón RC
43 Menú / Configuración		Botón RC BD		● (GRABAR)	Botón RC
44	OK / Aceptar	Botón RC	DC	3D	Botón RC
45	Q.Menu (menú rápido)	Botón RC	99	Configuración automática	Botón RC
4C Lista, - (Solo ATSC)		Botón RC 9F App / *		Botón RC
4D IMAGEN		Botón RC 9B TV, PC		Botón RC
52 SONIDO		Botón RC

* El código de tecla 4C (0x4C) está disponible en los modelos ATSC/ISDB que utilizan un canal mayor/menor. (Para Corea del Sur, Japón, Norte América, Latinoamérica, excepto para modelos de Colombia)

CONFIGURACIÓN DE DISPOSITIVOS DE CONTROL EXTERNOS

- Es posible que la imagen que se muestra no sea exactamente igual a la de su TV.

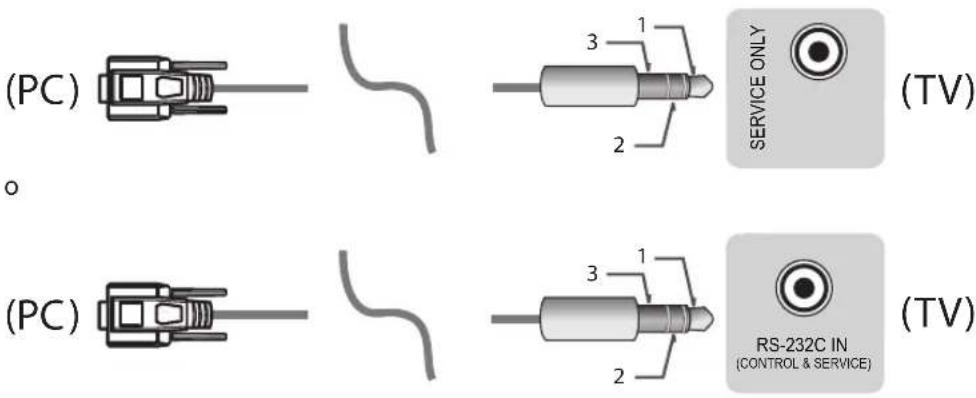

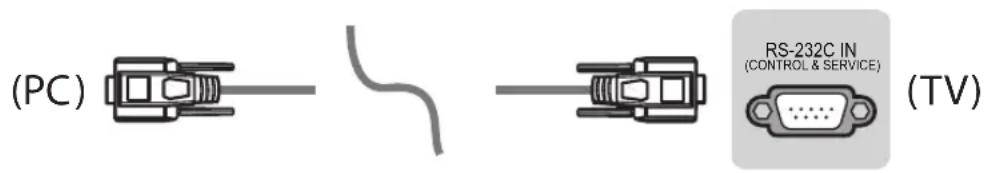

Conecte el USB al convertidor de serie/conector de entrada RS-232C, a un dispositivo de control externo (como una computadora o un sistema de control A/V) para controlar externamente las funciones del producto.

Nota: El tipo de puerto de control de la TV puede variar según la serie de los modelos.

* Tenga en cuenta que no todos los modelos admiten este tipo de conectividad.
* Cable no proporcionado.

USB a convertidor de serie con cable USB

Tipo de USB

(PC) USB IN (TV)

• LGTV admite el uso de un USB a convertidor de serie basado en chip PL2303 (ID de proveedor: 0x0557, ID de producto: 0x2008) que LG no fabrica ni incluye.
• Puede adquirirse en tiendas de computadoras que venden accesorios para profesionales de soporte de TI.

RS-232C con cable RS232C

Tipo DE9 (D-Sub 9pin)

- Necesita comprar el cable RS-232C (DE9, D-Sub 9pin tipo hembra-hembra) a RS-232C necesario para la conexión entre la PC y la TV, el cual se especifica en el manual.

(PC) RS-232C IN (CONTROL & SERVICE) (TV)

Es posible que la interfaz de conexión no sea exactamente igual a la de su TV.

Tipo de adaptador telefónico

• Para realizar la conexión entre la PC y la TV, que se especifica en el manual, debe comprar el cable de conector telefónico a RS-232.
  * Para otros modelos, conecte al puerto USB.
  * Es posible que la interfaz de conexión no sea exactamente igual a la de su TV.

(PC) 3 1 2 SERVICE ONLY (TV) (PC) 3 1 2 RS-232C IN (CONTROL & SERVICE) (TV)

Computadora del cliente Configuraciones de RS-232C

1 5 6 9

RS-232C (Puerto serie)

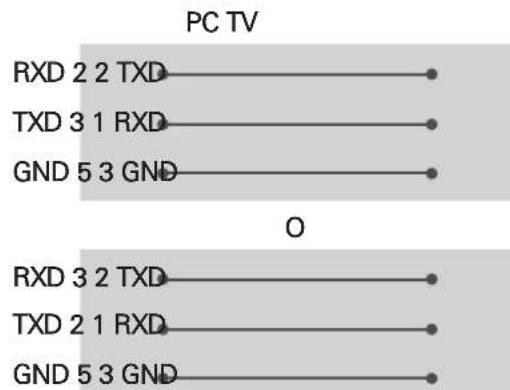

Configuraciones de 3 cables (no estándar)

PC TV RXD 2 2 TXD TXD 3 1 RXD GND 5 3 GND O RXD 3 2 TXD TXD 2 1 RXD GND 5 3 GND

D-Sub 9 Teléfono

ID del televisor

Para establecer el número de ID, consulte "Asignación de datos reales" en la página 6

1. Presione SETTINGS para acceder a los menús principales.
2. Presione los botones de navegación para desplazarse hasta (General → Acerca de este TV o OPCIÓN) y luego presione OK.
3. Presione los botones de navegación para desplazarse hasta ID del televisor y luego presione OK.
4. Desplácese hacia la izquierda o hacia la derecha para establecer un número de ID y seleccione CERRAR. El rango de ajuste es de 1 a 99.
5. Al finalizar, presione EXIT. *(según el modelo)

Parámetros de comunicación

• Velocidad en baudios : 9600 bps (UART)
• Longitud de datos: 8 bits
Paridad: Ninguna

• Bit de parada: 1 bit
• Código de comunicación: código ASCII
  • Use un cable cruzado (reversa).

Lista de referencia de comandos

(según el modelo)

	COMANDO 1	COMANDO 2	Datos (Hexadecimal)		COMANDO 1	COMANDO 2	Datos (Hexadecimal)
01. Encendido*	k	a	00 a 01	15. Balance	k	t	00 a 64
02. Relación de Aspecto	k c (página 7)			16. Temperatura del color	x u 00 a 64
03. Silencio de pantalla	k d (página 7)			17. Método de ISM (Solo TV Plasma)	j p (página 9)
04. Silencio de volumen	k e 00 a 01	18. Ecualizador j v (página 9)
05. Control de Volumen	k f 00 a 64			19. Ahorro de energía	j q 00 a 05
06. Contraste k	g 00 a 64			20. Comando Sintonizar	m	a (página 9)
07. Brillo	k h 00 a 64			21. Canal (Programa) Agregar/Borrar (Saltar)	m	b 00 a 01
08. Color	k	i	00 a 64	22. Tecla	m	c	CÓDIGOS de tecla
09. Tinte	k	j	00 a 64	23. Controlar Luz de fondo, Luz del panel de control	m	g 00 a 64
10. Nitidez	k k 00 a 32			24. Selección de entrada (Ppal.)	x b (página 12)
11. Seleccionar OSD	k l	00 a 01		25. 3D (Solo modelos 3D)	x t (página 12)
12. Modo de bloqueo de control remoto	k m	00 a 01		26. 3D Extendido (Solo modelos 3D)	x v (página 12)
13. Agudos	k	r	00 a 64	27. Configuración automática	j u (página 12)
14. Graves	k s 00 a 64

* Nota: Durante la reproducción o grabación de medios, todos los comandos, excepto Power (Alimentación) (ka) y Key (Tecla) (mc), no se ejecutan y se reconocen como NG. Con el cable RS232C, la TV puede comunicar el "comando ka" en estado encendido u apagado. pero con el cable conversor de USB a serie, el comando funciona solo si la TV está encendida.

Protocolo de Transmisión/Recepción

Transmisión

[Comando1][Comando2][ ][ID del televisor][ ][Dato][Cr]

[ID del televisor] : Puede ajustar [ID del televisor] para elegir el número de ID del monitor que desea en el menú de opciones.

El rango de ajuste en la TV es de 1 a 99. Si el valor [ID del televisor] se selecciona en "0", se puede controlar cada conjunto conectado.

* [ID del televisor] se indica como decimal (1 a 99) en el menú y como hexadecimal (0x00 a 0x63) en el protocolo de transmisión/recepción.

[ATO] : Para transmitir los datos de comando (hexadecimal). Transmite datos "FF" para leer el estado del comando.

[Cr] : Retorno de carro: código ASCII "0x0D"

[ ] : Espacio: código ASCII "0x20"

Reconocimiento de aceptación

[Comando2][ ][ID del televisor][ ][OK][Dato][x]

El televisor transmite mensajes de ACK (reconocimiento) sobre la base de este formato cuando recibe datos normales. En este momento, si los datos se encuentran en modo de lectura, indica los datos de estado actuales. Si los datos se encuentran en modo de escritura, devuelve los datos de la PC.

Reconocimiento de error

[Comando2][ ][ID del televisor][ ][NG][Dato][x]

* El conjunto transmite mensajes de ACK (reconocimiento) sobre la base de este formato cuando recibe datos anormales de unciones no viables o errores de comunicación.

Datos 00: código ilegal

Asignación de datos reales (Hexadecimal → Decimal)

* Cuando ingresa los [Dato] en hexadecimal, consulte la tabla de conversión a continuación.
* El Comando de sintonización de canales (ma) utiliza un valor hexadecimal de dos bytes ([Dato]) para seleccionar el número de canal.

00: Paso 0 32: Paso 50 (ID del televisor 50) FE: Paso 254

01: Paso 1 (ID del televisor 1) 33: Paso 51 (ID del televisor 51) FF: Paso 255

...

0A: Paso 10 (ID del televisor 10) 63: Paso 99 (ID del televisor 99) 01 00: Paso 256

...

0F: Paso 15 (ID del televisor 15) C7: Paso 199 27 0E: Paso 9998

10: Paso 16 (ID del televisor 16) C8: Paso 200 27 OF: Paso 9999

...

* Según el modelo y la señal, los comandos podrán funcionar de un modo diferente.

01. Potencia (Comando: k a)

Para controlar el encendido o apagado del dispositivo.

Transmisión [k][a][ ][ID del televisor][ ][Dato] [Cr]

Dato 00: Apagado 01: *Encendido

Ack [a][ ][ID del televisor][ ][OK/NG][Dato][x]

Para mostrar que la TV está encendida o *apagada

Transmisión [k][a][ ][ID del televisor][ ][Dato] [Cr]

Ack [a][ ][ID del televisor][ ][OK][Dato][x]

* De igual manera, si otras funciones transmiten datos "FF" de acuerdo con este formato, la retroalimentación de reconocimiento presenta el estado de cada función.

02. Relación de aspecto (Comando: k c) (Tamaño de la imagen principal)

Para ajustar el formato de la pantalla. (Formato de imagen principal)

También puede ajustar el formato de pantalla mediante la opción Relación de aspecto en el Q.MENU. o en el menú IMAGEN.

Transmisión [k][c][ ][ID del televisor][ ][Dato] [Cr]

Dato 01: Pantalla normal 07: 14:9 (4:3) (Europa,

02: Pantalla amplia (16:9)

04: Zoom

05: Zoom 2

(SoloLatinoamérica, excepto Colombia)

06: Por Programa

(Europa, Colombia, Oriente

Medio, Asia, excepto Corea del Sur y Japón)

09: * Original

OB: Ancho total

(Europa, Colombia, Oriente Medio, Asia, excepto Corea del Sur y Japón)

10 a 1F: Zoom cine 1 a 16

Ack [c][ ][ID del televisor][ ][OK/NG][Dato][x]

* Usando la entrada de PC, seleccione la relación de aspecto de la pantalla de 16:9 o 4:3.

* En el modo DTV/HDMI/Componente (alta definición), Sólo búsqueda está disponible.

* El modo ancho completo puede funcionar de modo diferente según el modelo y es totalmente compatible con DTV y parcialmente compatible con ATV y AV.

1. Screen Mute (Silencio de pantalla) (Comando: k d)

Para seleccionar el silenciador de la pantalla en Encendido o Apagado.

Transmisión [k][d][ ][ID del televisor][ ][Dato][Cr]

Datos 00: Silenciador de pantalla apagado (imagen encendida) Silenciador de video apagado.

01: Silenciador de pantalla encendido (imagen apagada)

10: Silenciador de video encendido

Ack [d][ ][ID del televisor][ ][OK/NG][Dato][x]

* Solo en caso el caso del silenciador de video activado, la TV mostrará la visualización en pantalla (OSD). Pero si está activado el silencio de la pantalla, el televisor no mostrará dicha visualización (OSD).

04. Silenciador de volumen (Comando: k e)

Para activar o desactivar el silencio del volumen.

También es posible ajustar el silenciador a través del botón MUTE del control remoto.

Transmisión [k][e][ ][ID del televisor][ ][Dato] [Cr]

Datos 00: Silenciador de volumen encendido (Volumen apagado)

01: Silenciador de volumen apagado (Volumen encendido)

Ack [e][ ][ID del televisor][ ][OK/NG][Dato][x]

1. Volume Control (Control de volumen) (Comando: k f)

Para ajustar el volumen.

También puede ajustar el volumen con los botones de volumen en el control remoto.

Transmisión [k][f][ ][ID del televisor][ ][Dato] [Cr]

Datos Mín. : 00 a Máx.: 64

Ack [f][ ][ID del televisor][ ][OK/NG][Dato][x]

1. Contraste (Comando: k g)

Para ajustar el contraste de la pantalla. También puede ajustar el contraste en el menú IMAGEN.

Transmisión [k][g][ ][ID del televisor][ ][Dato] [Cr]

Datos Mín. : 00 a Máx.: 64

Ack [g][ ][ID del televisor][ ][OK/NG][Dato][x]

1. Brillo (Comando: k h)

Para ajustar el brillo de la pantalla. También puede ajustar el brillo en el menú IMAGEN.

Transmisión [k][h][ ][ID del televisor][ ][Dato] [Cr]

Datos Mín. : 00 a Máx.: 64

Ack [h][ ][ID del televisor][ ][OK/NG][Dato][x]

1. Color (Comando: k i)

Para ajustar el Color de la pantalla. También puede ajustar el color en el menú IMAGEN.

Transmisión [k][i][ ][ID del televisor][ ][Dato] [Cr]

Datos Mín. : 00 a Máx.: 64

Ack [i][ ][ID del televisor][ ][OK/NG][Dato][x]

1. Tinte (Comando: k j)

Para ajustar el tinte de la pantalla. También puede ajustar el tinte en el menú IMAGEN.

Transmisión [k][j][ ][ID del televisor][ ][Dato] [Cr]

Datos Rojo: 00 a Verde: 64

Ack [j][ ][ID del televisor][ ][OK/NG][Dato][x]

1. Nitidez (Comando: k k)

Para ajustar la nitidez de la pantalla. También puede ajustar la nitidez en el menú IMAGEN.

Transmisión [k][k][ ][ID del televisor][ ][Dato] [Cr]

Datos Mín. : 00 a Máx.: 32

Ack [k][ ][ID del televisor][ ][OK/NG][Dato][x]

1. OSD Select (Selección de OSD) (Comando: k l)

Para seleccionar el encendido o apagado del modo de visualización en pantalla (OSD) durante el control remoto.

Transmisión [k][l][ ][ID del televisor][ ][Dato] [Cr]

Dato 00: OSD apagado 01: OSD encendido

Ack [I][ ][ID del televisor][ ][OK/NG][Dato][x]

1. Remote control lock mode (Modo de bloqueo del control remoto) (Comando: k m)

Para bloquear el control remoto y los controles del panel frontal del televisor.

Transmisión [k][m][ ][ID del televisor][ ][Dato] [Cr]

Dato 00: Bloqueo desactivado

01: Bloqueo activado

Ack [m][ ][ID del televisor][ ][OK/NG][Dato][x]

* Si no está utilizando el control remoto, use este modo.

Cuando la potencia principal se apaga y enciende (se desconecta y conecta, después de 20 a 30 segundos), se lanza el bloqueo del control externo.

* En modo de espera (CC apagada mediante la hora de apagado o el comando “ka”, “mc”) si está activado el bloqueo de teclas, la TV no se encenderá al presionar la tecla de encendido de IR o la tecla local.

1. Treble (Agudos) (Comando: k r)

Para ajustar los agudos.

También puede ajustarlos en el menú AUDIO.

Transmisión [k][r][ ][ID del televisor][ ][Dato] [Cr]

Datos Mín. : 00 a Máx.: 64

Ack [r][ ][ID del televisor][ ][OK/NG][Dato][x]

* (según el modelo )

1. Graves (Comando: k s)

Para ajustar los bajos.

También puede ajustarlos en el menú AUDIO.

Transmisión [k][s][ ][ID del televisor][ ][Dato] [Cr]

Datos Mín. : 00 a Máx.: 64

Ack [s][ ][ID del televisor][ ][OK/NG][Dato][x]

* (según el modelo )

1. Balance (Comando: k t)

Para ajustar el balance.

También puede ajustar el balance en el menú AUDIO.

Transmisión [k][t][ ][ID del televisor][ ][Dato] [Cr]

Datos Mín. : 00 a Máx.: 64

Ack [t][ ][ID del televisor][ ][OK/NG][Dato][x]

1. Color Temperature (Temperatura de color) (Comando: x u)

Para ajustar la temperatura de color. También puede ajustar Color Temperature (Temperatura de color) en el menú IMAGEN.

Transmisión [x][u][ ][ID del televisor][ ][Dato] [Cr]

Datos Mín. : 00 a Máx.: 64

Ack [u][ ][ID del televisor][ ][OK/NG][Dato][x]

1. ISM Method (Método de ISM) (Comando: j p) (solo en televisores plasma)

Para controlar el método de ISM. También puede ajustar el Método de ISM en el menú OPTION.

Transmisión [j][p][ ][ID del televisor][ ][Dato] [Cr]

Datos Mín.: 02: Orbiter (Orbitador)

08: Normal

20: Color Wash (Decolorado)

Ack [p][ ][ID del televisor][ ][OK/NG][Dato][x]

1. Ecualizador (Comando : j v)

▶ Ajustar el EQ (ecualizador) del conjunto. Transmisión [j][v][ ][ID del televisor][ ][Dato][Cr]

MSB LSB

Frecuencia Datos

7	6	5		Frecuencia	4	3	2	1	0			Paso
0	0	0		1st. Banda	0	0	0	0	0			0 (decimal)
0	0	1		2nd. Banda	0	0	0	0	1			1 (decimal)
0	1	0		3rd. Banda	...	...	...	...	...			...
0	1	1		4th. Banda	1	0	0	1	1			19 (decimal)
1	0	0		5th. Banda	1	0	1	0	1			20 (decimal)

Acknowledgement [v][ ][ID del televisor][ ] [OK/NG][Dato][x]

* Depende del modelo, y puede ajustarse cuando el modo de sonido es un valor de EQ ajustable.

1. Ahorro de energía (Comando: j q)

Para reducir el consumo de energía de la TV. También puede ajustar el Ahorro de energía en el menú IMAGEN.

Transmisión [j][q][ ][ID del televisor][ ][Dato] [Cr]

Datos

00: apagado

01: mínimo

02: medio

03: máximo

04: Automático (para TV LCD/TV LED)/Intelligent sensor (Sensor inteligente) (para PDP TV)

05: apagado de Pantalla

* (según el modelo)

Ack [q][ ][ID del televisor][ ][OK/NG][Dato][x]

1. Tune Comando (Comando de sintonización) (Comando: m a)

* Este comando puede funcionar de un modo diferente según el modelo y de la señal.

- Para los modelos de Europa, Oriente Medio, Colombia, Asia, excepto Corea del Sur y Japón - Seleccione el canal de los siguientes números físicos.

Transmisión [m][a][ ][ID del televisor][ ][Dato 00][ ]

[Dato 01][ ][Dato 02][Cr]

* Analógica Antena/Cable

[Dato 00][Dato 01] Datos de canales Datos 00: datos de canal de bytes altos Datos 01: datos de canal de bytes bajos

- 00 00 \~ 00 C7 (decimal: 0 \~ 199)

Datos 02: fuente de entrada (análogica)

- 80: TV por cable (CATV)

* Digital Antena/Cable/Satélite

[Dato 00][Dato 01]: datos de canales Datos 00: datos de canal de bytes altos Datos 01: datos de canal de bytes bajos - 00 00 \~ 27 0F (decimal: 0 \~ 9999)

Datos 02: fuente de entrada (digital)

- 90: TV por cable (CADTV)

- a0: Radio por cable (CA-Radio)

* Ejemplos de comandos de sintonización:

1. Sintonizar el canal Antena analógico (PAL) 10. ID del televisor = Todo = 00 Datos 00 & 01 = Datos de canal es 10 = 00 0a Datos 02 = TV Antena analógica = 00 Resultado = ma 00 00 0a 00

2. Sintonizar el canal Antena digital (DVB-T) 01. ID del televisor = Todo = 00 Datos 00 & 01 = Datos de canal es 1 = 00 01 Datos 02 = TV Antena digital = 10 Resultado = ma 00 00 01 10

3. Sintonizar el canal satelital (DVB-S) 1000.

ID del televisor = Todo = 00

Datos 00 & 01 = Datos de canal es 1000 = 03 E8

- Para los modelos de Corea del Sur, América del Norte, América Latina, excepto Colombia.

Para sintonizar los canales en el siguiente número físico/mayor/menor.

Transmisión [m][a][ ][0][ ][Dato00][ ][Dato01]

[ ][Dato02][ ][Dato03][ ][Dato04][ ][Dato05][Cr]

Los canales digitales poseen un número de canal físico, mayor y menor. El número físico es el número de canal digital real, el mayor es el número al cual el canal se debe asignar y el menor es el subcanal. Como el sintonizador ATSC asigna automáticamente el canal al número mayor/menor, cuando se envía un comando en modo Digital, no es necesario especificar el número físico.

* Analógica Antena/Cable

Datos 00 : número de canal físico

- Antena (ATV): 02\~45 (decimal: 2 \~ 69)

- cable (CATV): 01, 0E\~7D (decimal: 1, 14\~125)

Datos 01 y 04: número de canal mayor/menor

Datos 01 y 02: xx (no importa)

Datos 03 y 04: xx (no importa)

Datos 05: fuente de entrada (analógica)

- 01: TV por cable (CATV)

* Antena digital/Cable

Datos 00: xx (no importa)

[Dato 01][Dato 02]: número de canal mayor

Datos 01: datos de canal de bytes altos

Datos 02: datos de canal de bytes bajos

- 00 01 \~ 27 0F (decimal: 1 \~ 9999)

[Dato 03][Dato 04]: número de canal menor

Datos 03: datos de canal de bytes altos

Datos 04: datos de canal de bytes bajos

Datos 05: fuente de entrada (digital)

- 02: TV Antena (DTV): usar número de canal físico

- 06: Cable de TV (CADTV): usar número de canal físico

- 22: TV Antena (DTV): no usar número de canal físico

- 26: Cable de TV (CADTV): no usar un número de canal físico

- 46: Cable de TV (CADTV): usar solo un Physical/número de canal mayor (canal de una parte)

- 66: Cable de TV (CADTV): usar solo un número de canal mayor (canal de una parte)

- 0b : Cable DTV Plus – usar número de canal físico

- 2b : Cable DTV Plus – no usar número de canal físico

- 4b : Cable DTV Plus – usar solo un número de Canal Físico/Mayor (Canal de una parte)

- 6b : Cable DTV Plus – usar solo un número de canal mayor (canal de una parte) Hay dos bytes disponibles para cada dato de canal mayor y menor, pero generalmente, solo se usa el byte más bajo (los bytes altos son de 0).

* Ejemplos de comandos de sintonización:

1. Sintonice el canal de cable analógico (NTSC) 35.

ID del televisor = Todo = 00

Datos 00 = Datos de canal es 35 = 23

- Para modelos de Japón

Para sintonizar los canales en el siguiente número físico/mayor/menor.

Transmisión [m][a][ ][0][ ][Dato00][ ][Dato01]

[ ][Dato02][ ][Dato03][ ][Dato04][ ][Dato05][Cr]

* Antena digital/Satélite

Datos 00: xx (no importa)

[Dato 01][Dato 02]: número de canal mayor

Datos 01: datos de canal de bytes altos

Datos 02: datos de canal de byte bajos

- 00 01 \~ 27 0F (decimal: 1 \~ 9999)

[Dato 03][Dato 04]: Número de canal menor/sucursal

(No importa en satélite)

Datos 03: datos de canal de bytes altos

Datos 04: datos de canal de byte bajos

Datos 05: fuente de entrada (digital/satelital para Japón)

- 02 : TV Antena (DTV)

- 42 : TV Antena (DTV) – usar solo un número de Canal Físico/Mayor (Canal de una parte)

- 62 : TV Antena (DTV) – usar solo un número de canal mayor (canal de una parte)

- 07: BS (satélite de transmisión)

- 08: CS1 (satélite de comunicación 1)

- 09: CS2 (satélite de comunicación 2)

* Ejemplos de comandos de sintonización:

1 Sintonizar el canal Antena digital (ISDB-T) 17-1.

ID del televisor = Todo = 00

* Esta función varía según el modelo.

Ack [a][ ][ID del televisor][ ][OK][Dato 00]

[Dato 01][Dato 02][Dato 03][Dato 04][Dato 05]

[x][a][ ][ID del televisor][ ][NG][Dato 00][x]

1. Canal (Programa) Agregar/Borrar (Saltar) (Comando: m b)

Para saltar el canal actual (programa) para otra ocasión.

Transmisión [m][b][ ][ID del televisor][ ][Dato] [Cr]

Dato 00: Borrar(ATSC, ISDB)/Saltar 01: Agregar (DVB)

Ack [b][ ][ID del televisor][ ][OK/NG][Dato][x]

* Establecer el estado del canal guardado en borrar (ATSC, ISDB)/saltar (DVB) o agregar.

Para enviar el código de tecla del control remoto IR.

Transmisión [m][c][ ][ID del televisor][ ][Dato] [Cr]

Datos Código de tecla - página 2.

Ack [c][ ][ID del televisor][ ][OK/NG][Dato][x]

1. Control BackLight (Control de la luz de fondo) (Comando: m g)

1. Input select (Selección de entrada) (Comando: x b)

(Entrada de la imagen principal)

Para seleccionar la fuente de entrada para la imagen principal.

Transmisión [x][b][ ][ID del televisor][ ][Dato] [Cr]

Datos

00:DTV 01: CADTV

02 : Satelital DTV 10: ATV ISDB-BS (Japón)

03: ISDB-CS1 (Japón)

04: ISDB-CS2 (Japón)

11: CATV

20: AV o AV1 21: AV2

40: Componente1 41: Componente 2

60: RGB

90: HDMI1 91: HDMI2

92: HDMI3 93: HDMI4

Ack [b][ ][ID del televisor][ ][OK/NG][Dato][x]

* Esta función varía según el modelo y la señal.

1. 3D (Comando: x t) (solo modelos 3D) (Depende del modelo)

Para cambiar el modo 3D del TV.

Transmisión [x][t][ ][ID del televisor][ ]

[Dato 00][ ][Dato 01][ ][Dato 02][ ][Dato 03][Cr]

* (según el modelo )

Datos estructura

[Dato 00] 00: 3D encendido

01: 3D apagado

02: 3D a 2D

03: 2D a 3D

03: Frame Sequential (Fotogramas secuenciales)

04: Column interleaving (Intercalado en columna)

05: Row interleaving (Intercalado en fila)

[Dato 02] 00: Derecha a Izquierda 01: Izquierda a Derecha

[Dato 03] Efecto 3D (profundidad 3D): Mín.: 00 - Máx.: 14

(*transmite por código hexadecimal)

* Si [Dato 00] es 01 (3D apagado) o 02 (3D a 2D), [Dato 01], [Dato 02] y [Dato 03] no son relevantes.
* Si [Dato 00] es 03 (2D a 3D), [Dato 01] y [Dato 02] no son relevantes.
* Si [Dato 00] es 00 (3D encendido) o 03 (2D a 3D), [Dato 03] funciona solo cuando el modo 3D (género) es manual.
* Es posible que todas las opciones del patrón de 3D ([Datos 01]) no estén disponibles según la transmisión/señal de video.

[Dato 00] [Dato 01] [Dato 02] [Dato 03]
00	O	O	O
01	X	X	X
02	X	X	X
03	X	O	O

X: no importa

Ack [t][ ][ID del televisor][ ][OK][Dato00] [Dato01][Dato02][Dato03][x][t][ ] [ID del televisor][ ][NG][Dato00][x]

1. 3D extendido (Comando: x v) (solo modelos 3D) (Depende del modelo)

Para cambiar la opción 3D del televisor.

Transmisión [x][v][ ][ID del televisor][ ][Dato 00] [ ][Dato 01][Cr]

[Dato 00] Opción 3D

00: Corrección de imagen 3D

01: Profundidad 3D (Modo 3D es Solo manual)

02: Punto de vista 3D

06: Corrección de Color 3D

07 : Ampliación de Sonido 3D

08 : Vista de imagen normal

09 : Modo 3D (Tipo)

[Dato 01] Cuenta con su propio rango para cada opción 3D determinada por [Dato 00].

1) Cuando [Dato 00] es 00 00: Derecha a Izquierda 01: Izquierda a Derecha

2) Cuando [Dato 00] es 01, 02

Dato Mín.: 0 - Máx.: 14 (*transmite por código hexadecimal)

El rango de valores de datos (0 - 20) convierte el rango de visión (-10 - +10) de forma automática (según el modelo)

* Esta función funciona cuando el modo 3D (género) es solo manual.

3) Cuando [Dato 00] es 06, 07

00: encendido

01: apagado

4) Cuando [Dato 00] es 08

00: revertir a video 3D de video 2D convertido de 3D a 2D

01: cambiar video 3D a video 2D, excepto video 2D a 3D

* Si la condición de la conversión no se cumple, el comando se trata como NG. 5) Cuando [Dato 00] es 09

00: Estándar 01: Deportes 02: Cine 03: Extremo 04: Manual 05: Automático

Ack [u][ ][ID del televisor][ ][OK/NG][Dato][x]

Ack [v][ ][ID del televisor][ ][OK][Dato00] [Dato01][x][v][ ][ID del televisor][ ][NG][Dato00] [x]

1. Configuración automática (Comando: j u) (Depende del modelo)

Para ajustar la ubicación de la imagen y reducir su temblor de manera automática. La configuración automática solo funciona en el modo RGB-PC.

Transmisión [j][u][ ][ID del televisor][ ][Dato][Cr]

Dato 01: Para ajustar el Configuración automática

Ack [u][ ][ID del televisor][ ][OK/NG][Dato][x]

Guía de configuración rápida del SMART TV

* La imagen que se muestra puede ser diferente a su televisor.
* La imagen que se muestra en una PC o un teléfono móvil puede variar según el sistema operativo (sistema operativo).
* Las posiciones de los íconos de la aplicación pueden variar en la plataforma según la versión del software.

Configuración de la red

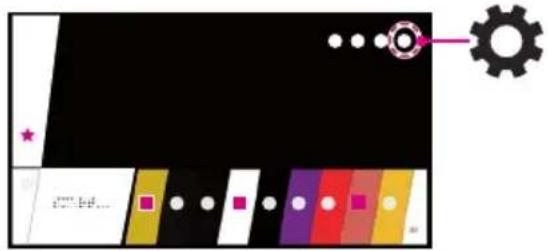

1 Presione el botón (Inicio) del control remoto para acceder al menú Inicio. Vaya al ícono (Configuración) y selecciónelo con el botón (Rueda (Aceptar) del control remoto.

2 Vaya al ícono Ⓗ (Todos los ajustes) y selecciónelo con el botón ⓊRueda (Aceptar) del control remoto.

Todos los ajustes ( )

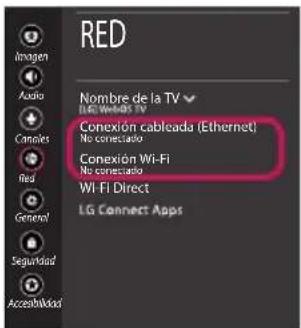

3 Seleccione Red → Conexión cableada (Ethernet) o Conexión Wi-Fi.

Red Nombre de la TV LIG Wireless TV Conexión cableada (Ethernet) No conectado Conexión Wi-Fi No conectado Wi-Fi Direct LG Connect Apps Imagen Audio Canales Red General Seguridad Accesibilidad

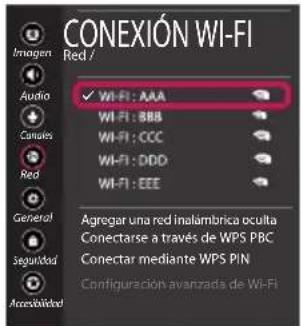

4 El dispositivo intenta conectarse automáticamente a la red disponible (primero, la red cableada). Cuando selecciona Conexión Wi-Fi, se muestra la lista de redes disponibles. Seleccione la red que desea usar.

CONEXIÓN WI-FI Red / Imagen Audio Canales Red General Seguridad Accobilidad ✓ WI-FI: AAA WI-FI: BBB WI-FI: CCC WI-FI: DDD WI-FI: EEE Agregar una red inalámbrica oculta Conectarse a través de WPS PBC Conectar mediante WPS PIN Configuración avanzada de Wi-Fi

Para el AP inalámbrico (enrutador) que tiene el símbolo, debe ingresar la clave de seguridad.

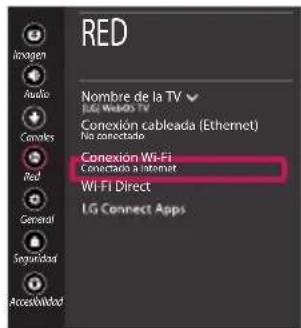

5 Si la conexión es exitosa, se muestra "Conectado a Internet".

Red Nombre de la TV LG Wireless TV Conexión cableada (Ethernet) No connectado Conexión Wi-Fi Connectado a internet Wi-Fi Direct LG Connect Apps

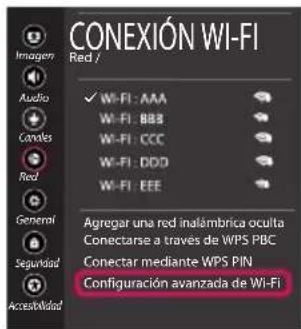

Puede verificar el estado de conexión en Configuración avanzada de Wi-Fi.

CONEXIÓN WI-FI Red / Imagen Audio Candles Red General Seguridad Accesibilidad ✓ WI-FI: AAA Wi-Fi: BBB Wi-Fi: CCC Wi-Fi: DDD Wi-Fi: EEE Agregar una red inalámbrica oculta Conectarse a través de WPS PBC Conectar mediante WPS PIN Configuración avanzada de Wi-Fi

Resolución de problemas de red

1 Presione el botón Inicio) del control remoto para acceder al menú Inicio. Vaya al ícono (Configuración) y selecciónelo con el botón Rueda (Aceptar) del control remoto.

GIF10...

2 Vaya al ícono (Todos los ajustes) y selecciónelo con el botón Rueda (Aceptar) del control remoto.

Todos los ajustes

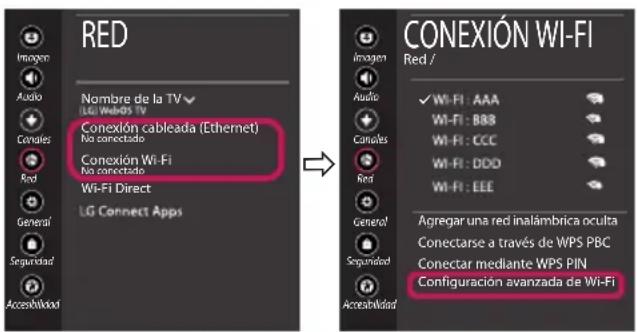

3 Seleccione Red → Conexión cableada (Ethernet) o Conexión Wi-Fi → Configuración avanzada de Wi-Fi.

RED Nombre de la TV LG WebDS TV Conexión cableada (Ethernet) No conectado Conexión Wi-Fi No conectado Wi-Fi Direct LG Connect Apps CONEXIÓN WI-FI Red / Imagen Audio Canales Red General Seguridad Accesibilidad Wi-Fi : AAA Wi-Fi : BBB Wi-Fi : CCC Wi-Fi : DDD Wi-Fi : EEE Agregar una red inalámbrica oculta Conectarse a través de WPS PBC Conectar mediante WPS PIN Configuración avanzada de Wi-Fi

Siga las instrucciones que están a continuación y que se relacionan con el estado de red.

Revise el televisor o el AP (enrutador).

Cuando aparece X al lado del televisor:

① Revise el estado de la conexión del TV, el Punto de Acceso (Router), y módem de cable.
② Apague y encienda en el siguiente orden: (Primero) el módem de cable, espere que el módem de cable se restablezca, (Segundo) el Punto de Acceso (Router), espere a que el Punto de Acceso (Router) se restablezca, (Tercero) la TV.
③ Si usa una dirección IP estática, ingrésela directamente.
4 Comuníquese con el proveedor de servicios de Internet o la empresa de AP (enrutador).

Revise el AP (enrutador) o consulte a su proveedor de servicios de Internet.

Cuando aparece X junto a la puerta de enlace:

① Desenchufe el cable de alimentación del AP (enrutador) e intente conectarlo después de 5 segundos.
② Inicialice (restablezca) el AP (enrutador).
③ Comuníquese con el proveedor de servicios de Internet o la empresa de AP (enrutador).

Cuando aparece X junto a DNS:

① Desconecte el cable de alimentación del Punto de Acceso (Router), y del módem de cable, espere 5 segundos. Vuelva a conectar los cables de alimentación, y vuelva a intentar la conexión.
② Inicialice (Reset) el Punto de Acceso (Router), o el módem de cable.
③ Verifique que la dirección MAC del TV/AP (enrutador) esté registrada con su proveedor de servicios de Internet. (La dirección MAC que se muestra en el panel derecho de la ventana de estado de red debe registrarse con su proveedor de servicios de Internet.)
④ Consulte el sitio web del fabricante del AP (enrutador) para asegurarse de que su enrutador tenga instalada la última versión de firmware.

Instalación y configuración de SmartShare PC SW

1 Instale el programa SmartShare PC SW en su PC.
2 Vaya a .wugog seleccione su región.
3 Seleccione Soporte.
4 Select Software y actualizaciones. Then, select SmartShare.
5 Descargue el Software SmartShare PC e instálelo en su PC. Puede ejecutar el programa al finalizar la instalación.

NOTA

- El servicio Smartshare solo está disponible si el televisor y otros dispositivos están conectados a través de un solo AP (enrutador).

Conexión de SmartShare a un teléfono inteligente

1 Verifique que la conexión Wi-Fi esté activada en su teléfono inteligente. Para utilizar SmartShare, ambos dispositivos deben estar en la misma red local.
2 Instale y ejecute la aplicación para compartir contenido en su teléfono inteligente (se llama LG TV Plus en teléfonos LG).
3 Permita que su teléfono inteligente comparta archivos de contenido con otros dispositivos.
4 Abra la aplicación Conector de Dispositivo.

(Inicio) → Conector de Dispositivo → Teléfono Inteligente → COMPARTIR CONTENIDO.

5 Seleccione el tipo de archivo que desea reproducir (película, audio o foto).
6 Seleccione una película, música o archivo de fotografía para reproducir en el televisor.
7 Reproduzca el archivo multimedia para verlo y disfrutarlo en su televisor.

Actualización del firmware del televisor

* Cuando el televisor se enciende por primera vez después de que se envía de fábrica, la inicialización del televisor puede tardar unos minutos.

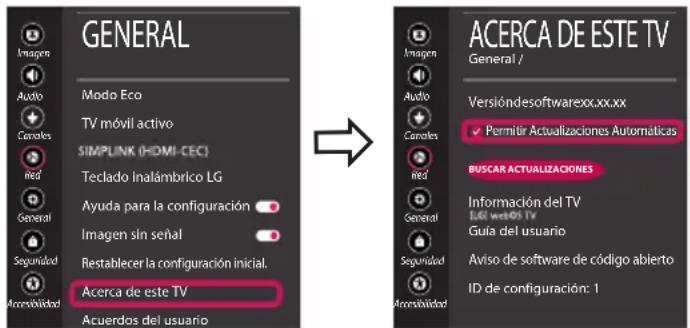

1 (micio) → (Configuración) → (Todos los ajustes) → General → Acerca de este TV → BUSCAR ACTUALIZACIONES

2 Después de verificar la versión del software, actualícela.

Si marca la opción "Permitir Actualizaciones Automáticas", puede actualizar el software automáticamente.

GENERAL Modo Eco TV móvil activo SIMPLINK (HDMI-CEC) Teclado Inalámbrico LG Ayuda para la configuración Imagen sin señal Restablecer la configuración inicial. Acerca de este TV Acuerdos del usuario ACERCA DE ESTE TV General / Versióndesoftwarexx.xx.xx ✓ Permitir Actualizaciones Automáticas BUSCAR ACTUALIZACIONES Información del TV L&G webOS TV Guía del usuario Aviso de software de código abierto ID de configuración: 1

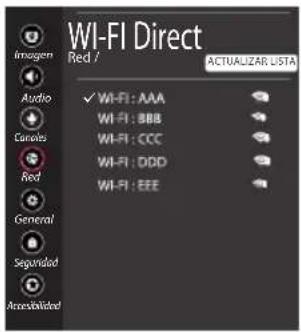

Configuración de Wi-Fi Direct

(Inicio)→(Configuración) →(Todos los ajustes) →Red→Wi-Fi Direct

Si no hay una red local disponible, puede conectar un dispositivo portátil directamente al televisor con Wi-Fi Direct.

Con SmartShan partir archivos o pantallas de dispositivos conectados a Wi-Fi Direct.

1 Cuando abre el menú Wi-Fi Direct, aparece una lista de los dispositivos disponibles.
2 Cuando se le indica que solicite conexión, seleccione OK. Wi-Fi Direct ahora está conectado a su televisor.
* Solo puede utilizar dispositivos compatibles con Wi-Fi Direct.

Configuraciones Miracast

Miracast permite que el dispositivo portátil envíe vídeos y sonidos al TV sin cables de

1 Miracast debe configurarse en "ENCENDIDO" en su dispositivo móvil.
2 Cuando se detecta el televisor, seleccione el dispositivo en su dispositivo portátil.
Cuando se completa la conexión, aparece la pantalla del dispositivo en la pantalla del televisor.

LG

Life's Good

www.lg.com

ENGLISH

Easy Setup Guide

Guin Rápida de Configuración

Los arantamente este manual antes de poner en marcha el equipo y conservado para futuras consultas.

OLED55BBSSC

OLED55B8SDC

OLED65B8SSC

OLED65B8SDC

1892-1893

Depending en model / Según el modelo

