MANUAL DE USUARIO TAW06CRW0N TCL

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Antes de instalar y usar su aire acondicionado, lea detenidamente este manual. Conserve este manual en un lugar seguro para futuras consultas. Su seguridad y la de los demás son muy importantes para nosotros.

Por favor, preste atención a todos los mensajes de seguridad descritos en este manual.

ADVERTENCIA: Para reducir el riesgo de incendio, descarga eléctrica o lesiones al usar su aire acondicionado, ajustese a las siguientes precauciones básicas:

REQUISITOS ELÉCTRICOS

Las clasificaciones eléctricas para su acondicionador de aire se detallan en la etiqueta del modelo y el número de serie, ubicados en el lado frontal izquierdo de la unidad (vista de frente).

REGISTRE SU APARATO

Puede registrar su dispositivo en línea, visitando tclusa.com/registration. Asegúrese de conservar su recibo de compra original. Se requiere un comprobante de compra válido para todos los reclamos de garantía.

Documente aquí su modelo y números de serie:

N° de modelo ____ N° de serie ____

Puede ubicar su número de serie de 20 dígitos debajo del código de barras (En el lado izquierdo del sistema de aire acondicionado).

ADVERTENCIA

Peligro de Descarga Eléctrica

Enchufar a un tomacorrientes de 3 terminales con conexión a tierra.

No quite el terminal de tierra.

No use un adaptador

No utilice un cable alargador.

No seguir estas instrucciones puede provocar la muerte, un incendio o una descarga eléctrica.

Los requisitos eléctricos específicos se muestran en el siguiente diagrama. Cumpla los siguientes requisitos en relación al tipo de enchufe en el cable de alimentación.

Requerimientos del Cableado Cable de Alimentación

• 5K - 115 voltios
  (103 mín - 127 máx)
• 5K - (0-8 amp)
• 5K - (fusible de retardo de 10 amp o disyuntor)
• Usar solo en un circuito de salida individual

MÉTODO DE PUESTA A TIERRA RECOMENDADO

Para su seguridad personal, este aire acondicionado debe estar conectado a tierra.

Este aire acondicionado está equipado con un cable de alimentación de 3 terminales con un enchufe con conexión a tierra. Para minimizar la posibilidad de descarga eléctrica, el cable debe enchufarse a un tomacorrientes de 3 clavijas y conectarse a tierra de acuerdo con todos los códigos y ordenanzas locales. Si no hay disponible un tomacorrientes de 3 terminales, es responsabilidad del cliente que un electricista calificado instale un tomacorrientes de 3 terminales debidamente conectado a tierra.

NO LO DEVUELVA A LA TIENDA

ESTAMOS LISTOS PARA

AYUDAR contáctenos primero con cualquier pregunta

ASISTENCIA TCL:

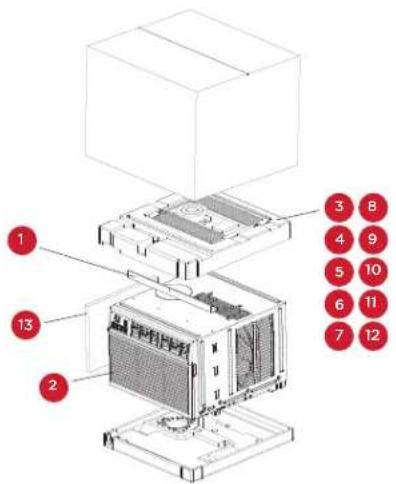

Contenidos de la Caja

5K Units

Abra la caja de cartón y retire las siguientes partes.

No APARIENCIA NOMBRE DE LA PIEZA CANTIDAD
1		Riel superior 1
2		Unidad de AC 1
3		Paneles de Relleno(con marcas "Izquierdo" y "Derecho")	2
4	[5302]	Control Remoto 1
5		Cerradura Guillotina 1
6		Batería (AAA) 2
7		Marco de Traba 2
8		Tornillos de 3/8" 4
9		Tornillos de 1/2" 3
10		Tornillos de 3/4" 4
11		Burlete Para Marco de Ventana	1
12		Junta de Espuma de Superior de Ventana	1
13		Tira de Aislamiento (Esponja)(Solo para Modelos E-star)	2

¡Consejo! Antes de desempaquetar, corte la cinta a lo largo de la parte superior de la caja para aflojar el contenido dentro. Una vez que levante y retire la caja, verifique el interior ya que algunas partes pueden estar atascadas en la parte superior. Puede encontrar los tornillos y otras piezas ubicadas en la bandeja debajo de la unidad del AC.

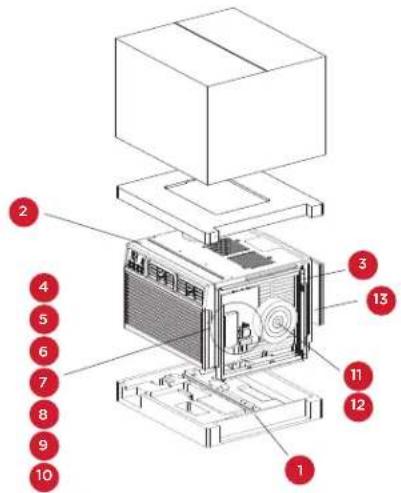

Contenidos de la Caja

8K Units

Abra la caja de cartón y retire las siguientes partes.

No APARIENCIA NOMBRE DE LA PIEZA CANTIDAD
1		Riel superior 1
2		Unidad de AC 1
3		Paneles de Relleno(con marcas "Izquierdo" y "Derecho")	2
4	[H000]	Control Remoto 1
5		Cerradura Guillotina 1
6		Batería (AAA) 2
7		Marco de Traba 2
8		Tornillos de 3/8” 4
9		Tornillos de 1/2” 3
10		Tornillos de 3/4” 4
11		Burlete Para Marco de Ventana	1
12		Junta de Espuma de Superior de Ventana	1
13		Tira de Aislamiento (Esponja)(Solo para Modelos E-star)	2

¡Consejo! Antes de desempaquetar, corte la cinta a lo largo de la parte superior de la caja para aflojar el contenido dentro. Una vez que levante y retire la caja, verifique el interior ya que algunas partes pueden estar atascadas en la parte superior. Puede encontrar los tornillos y otras piezas ubicadas en la bandeja debajo de la unidad del AC.

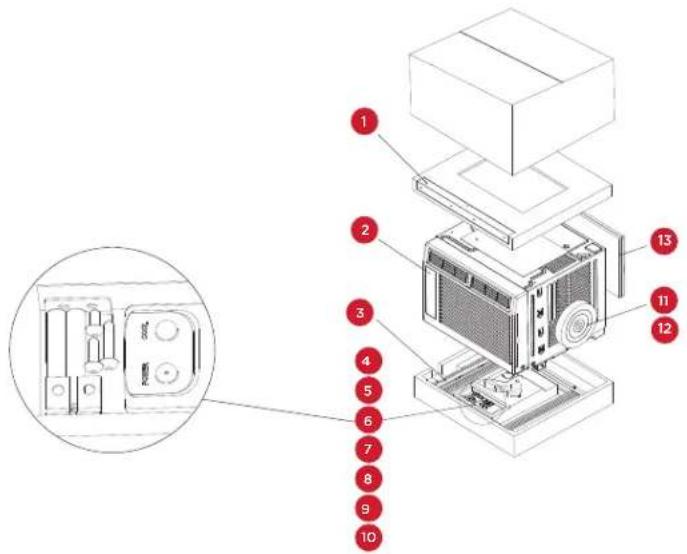

Contenidos de la Caja

10K - 12K Units

Abra la caja de cartón y retire las siguientes partes.

NO. APPEARANCE PART NAME QUANTITY
1		Riel superior 1
2		Unidad de AC 1
3		Paneles de Relleno(con marcas "Izquierdo" y "Derecho")	2
4	[WWT]	Control Remoto 1
5		Cerradura Guillotina 1
6		Batería (AAA) 2
7	[HZ8]	Marco de Traba 2
8		Tornillos de 3/8" 4
9		Tornillos de 1/2" 3
10		Tornillos de 3/4"	4
11		Burlete Para Marco de Ventana	1
12		Junta de Espuma de Superior de Ventana	1
13		Tira de Aislamiento (Esponja)(Solo para Modelos E-star)	2

¡Consejo! Antes de desempaquetar, corte la cinta a lo largo de la parte superior de la caja para aflojar el contenido dentro. Una vez que levante y retire la caja, verifique el interior ya que algunas partes pueden estar atascadas en la parte superior. Puede encontrar los tornillos y otras piezas ubicadas en la bandeja debajo de la unidad del AC.

Antes de instalar el AC, probémoslo para asegurarnos de que llegó a su hogar de forma segura y que funciona correctamente. Colóquelo en una superficie plana, conéctelo directamente a un tomacorrientes y enciéndalo. Luego póngalo el modo en High Cool y ajuste la temperatura en Max Cool 7. Después de 3 minutos, el aire acondicionado debería estar tirando aire frío. Si es así, continúe con el siguiente paso. Si no, consulte los consejos detallados para la resolución de problemas en tclusa.com/support.

Paso 2: Instalación

Algunas notas rápidas antes de instalar:

• Esta unidad está hecha para que quepa dentro de una ventana estándar de doble hoja.

• Verifique el tamaño de su ventana antes de instalar.

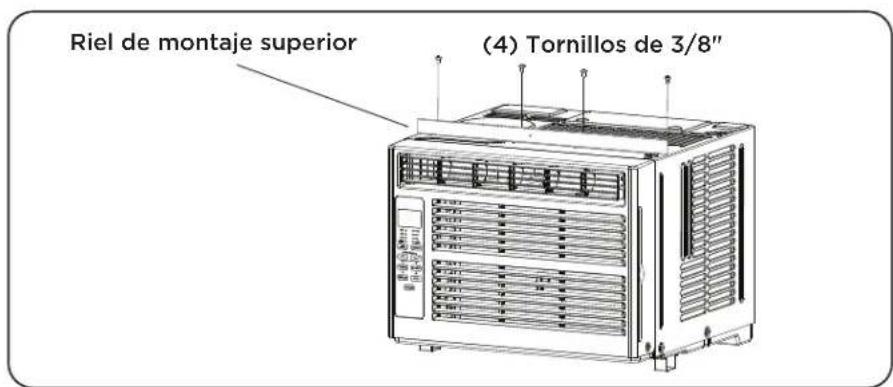

• Use los (4) tornillos de 3/8" incluidos para sujetar a la unidad el riel de montaje superior.

Riel de montaje superior (4) Tornillos de 3/8"

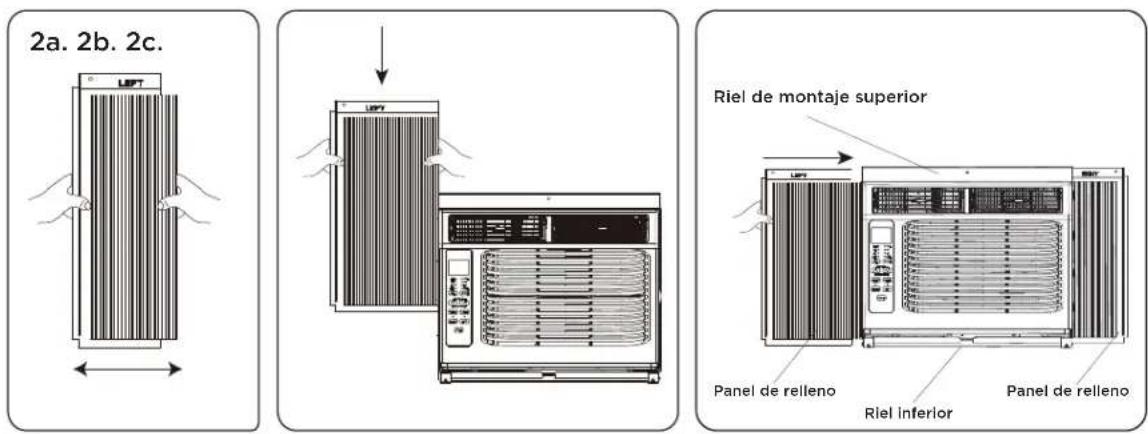

1. Fije a la unidad las piezas de expansión estilo acordeón del panel de la ventana. Están marcadas como "Derecha" e "Izquierda". Tire del borde frontal de ellas hasta su ancho máximo. Luego deslice los expansores del panel en las muescas ranuradas (deslice hacia abajo) en los costados de la unidad, y asegúrese de que estén bien insertados en los rieles metálicos.

2a. 2b. 2c. Riel de montaje superior Panel de relleno Riel inferior Panel de relleno

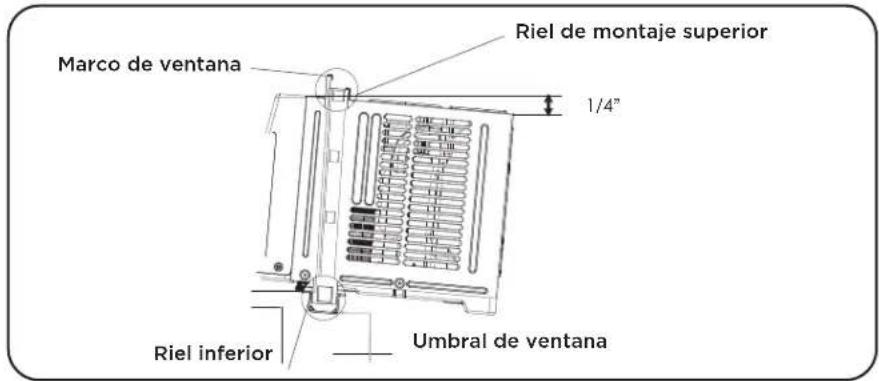

1. Coloque con cuidado el aire acondicionado en la ventana donde se lo va a instalar (se recomiendan 2 personas para este paso). Cierra la ventana de forma segura. La unidad de AC debe estar ligeramente inclinada hacia el área exterior para permitir que el agua salga de la misma.

Marco de ventana Riel de montaje superior 1/4" Riel inferior Umbral de ventana

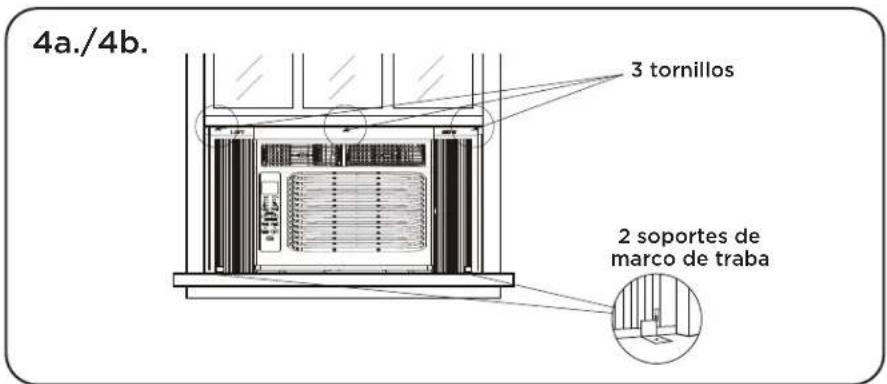

4a. Fije el aire acondicionado al marco de la ventana, utilizando los tornillos de ½ pulgada incluidos. Sujete cada uno de los extensores del panel (izquierdo y derecho). Puede que tenga que perforar un orificio piloto en el marco de la ventana para fijar estos tornillos a la hoja de la misma.

4b. Fije el marco de traba entre el extensor del panel y el umbral de la ventana y sujételos con el tornillo de traba de 34 de pulgada incluido. Repita para cada lado.

4a./4b. 3 tornillos 2 soportes de marco de traba

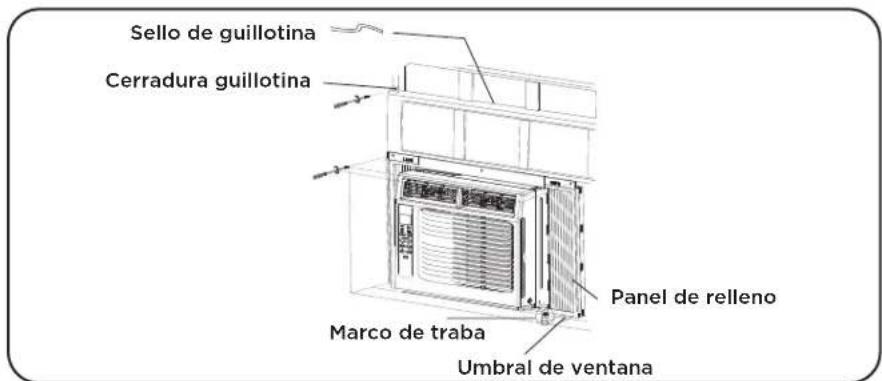

4c. Fije la trabal de guillotina entre la parte superior de la ventana deslizante y el marco, utilizing 2 de los tornillos de 34 de pulgada incluidos, para asegurar la ventana en posición cerrada.

Sello de guillotina Cerradura guillotina Panel de relleno Marco de traba Umbral de ventana

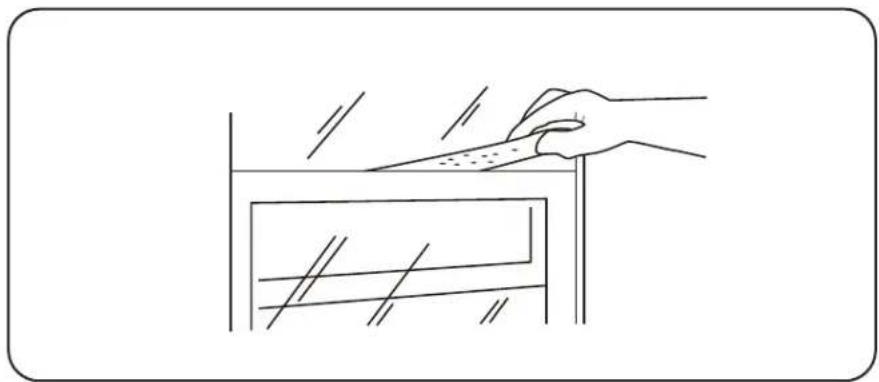

4d. Para evitar que ingrese aire exterior a la habitación, coloque la junta de espuma de la ventana superior, cortándola al ancho de la ventana.

1. Enchufe la unidad a tomacorriente como se especifica arriba en los requisitos eléctricos. Pase el control al modo COOL.

Cómo Manejar su Aire Acondicionado

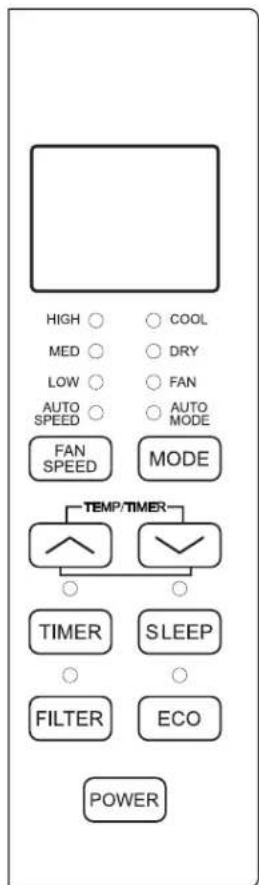

¡Todo lo básico que necesita saber para mantenerse fresco!

1. Power - enciende y apaga el aire acondicionado.
2. y Botones - use estos botones en el panel de control o en el control remoto para subir o bajar la temperatura o el tiempo deseado, usando el temporizador. El rango de temperatura es: 61-88° Fahrenheit, o 16-31° Centigrados.
3. Pantalla - al presionar el botón de pantalla 3 en el control remoto, puede apagar / encender todas las luces y la pantalla LED. Cuando el temporizador no está en uso, el modo de operación y la temperatura establecida serán exhibidos. El tiempo se mostrará debajo del ajuste del temporizador.

4. Modos - presione el botón mode en el panel de control para alternar y seleccionar un MODO, O seleccione un MODO presionando el botón deseado del control remoto.

5. Modo automático - presione el botón MODE en el panel o el botón 4 Auto Mode en el control remoto: en el modo AUTO, la unidad elige automáticamente el modo de operación (FRÍO, SECO o VENTILACIÓN). En este modo, la temperatura se establecerá de acuerdo con la temperatura ambiente (verificada por el sensor de temperatura incorporado en la unidad interior).

6. Modo cool - presione el botón MODE en el panel o el botón 5 Cool en el control remoto. La función de enfriamiento permite que el aire acondicionado enfriar la habitación y al mismo tiempo reducir la humedad del aire. Ajuste la velocidad del ventilador y la

temperatura del aire al nivel de confort deseado. En este modo, si Eco no está activado, el ventilador puede continuar funcionando después de alcanzar la temperatura deseada.

- Modo Eco - presione el botón ECO MODE en el panel o el botón 6 ECO en el control remoto. - Cuando la unidad está en modo ECO, la luz se encenderá. En modo ECO, la unidad se apagará una vez que la habitación se enfríe a la temperatura establecida por el usuario. La unidad se encenderá nuevamente cuando la temperatura de la habitación se incremente

por encima de la establecida por el usuario. En modo ECO, el ventilador se encenderá ocasionalmente durante unos segundos para tomar una lectura precisa de la temperatura.

• Modo ventilador - presione el botón MODE en el panel o el botón 7 Fan Only en el control remoto. Este modo de sólo ventilación funciona únicamente cuando el aire acondicionado está ventilado.
• Velocidad del ventilador - presione el botón FAN SPEED en el panel o el botón 8 Fan Speed en el control remoto. Presione el botón FAN SPEED para elegir las opciones de velocidad del ventilador. Puede elegir Hi, Med, Lo o velocidad automática en mo-do COOL y elegir Hi, Med, Lo en modo FAN.

• Modo seco - disponible solo presionando el botón MODE en el panel: esta función reduce la humedad del aire para hacer que la habitación sea más confortable. Presione el botón MODE para configurar el modo DRY. Se activa una función automática de ciclos alternados de enfriamiento y ventilador.

• Botón Timer - presione el botón TIMER en el panel o el botón 9 Timer en el control remoto para configurar el temporizador.

- Activar el temporizador - Con el sistema apagado, presione el botón del temporizador y luego use los botones y para ajustar la temperatura deseada. Presione de nuevo el botón del temporizador y utilice los botones y para ajustar la cantidad de tiempo deseada antes de que se encienda el sistema de aire acondicionado. Presione de nuevo el botón del temporizador para iniciar la cuenta atrás.

- Ajustar el temporizador a apagado - Con el sistema encendido, presione el botón del temporizador y luego use los botones y para establecer el tiempo que debe transcurrir antes de que el aparato se apague. Presione de nuevo el botón del temporizador para iniciar la cuenta en reversa.

Nota: Se puede configurar para que se apague o encien-da automáticamente en 0.5 a 24 horas. Cada vez que presione los botones, aumentará o bajará el temporizador. El temporizador se puede configurar en incrementos de 0.5 horas por debajo de las 10 horas, y de 1 hora para 10 horas o más.

La luz SET se encenderá mientras se configura. Para cancelar la función establecida, presione nuevamente el botón TIMER.

1. Botón Sleep - presione el botón SLEEP en el panel o el botón 10 Sleep en el control remoto. Al hacerlo, todas las luces de la pantalla se apagarán después de un tiem-po, pero la luz de suspensión estará siempre encendida. En el modo SLEEP, el aire acondicionado ajustará automáticamente la temperatura y la velocidad del ventila-dor para que la habitación sea más confortable durante la noche. La temperatura establecida aumentará automáticamente cada 30-60 minutos, y como máximo cambiará seis veces hasta que sea de 81° u 82° F.

2. Botón Filter - Después de que el motor del ventilador haya funcionado durante 500 horas en total, la luz de verificación del filtro se encenderá para recordarle que limpie el filtro. Después de limpiar el filtro, puede apagar la luz presio-nando el botón Filter Check.

Sonidos Dormales del Funcionamiento

En días lluviosos o cuando la humedad es alta, es posible que escuche un ruido metálico, causado por el agua que golpea el condensador. Esta característica de diseño ayuda a eliminar la hume-dad y aumentar la eficiencia. Puede escuchar el clic del termostato cuando el com-presor se enciende y se apaga. Se acumulará agua en la bandeja base en los días lluvio-sos o los de alta humedad. El agua puede desbordarse y gotear desde la unidad al exterior. El ventilador puede funcionar incluso cuando el compresor no está encendido.

Solución de Problemas

¿Tiene problemas para completar la instalación? No se preocupe. Suele haber una solución sencilla.

PROBLEMA CAUSAS POSIBLES SOLUCIONES
El aire acondicionado no arranca	El aire acondicionado está desconectado	Asegúrese de que el aire acondicionado esté enchufado completamente en un toma
	El fusible está quemado / ha saltado el disyuntor	Verifique la caja de fusibles / disyuntores de la casa y reemplace el fusible o restablezca el disyuntor
	Apagón eléctrico	La unidad se reiniciará automáticamente cuando se restablezca la energíaHay un retraso de tiempo de protección (aprox. 3 minu-tos) para evitar una sobrecarga en el compresor. Por este motivo, es posible que la unidad no inicie el enfriamiento normal durante 3 minutos después de que haya vuelto a encenderse.
	Se ha disparado el dispositivo interruptor actual	Presione el botón RESET ubicado en el enchufe del cable de alimentaciónSi el botón RESET no permanece activado, deje de usar el aire acondicionado y comuníquese con un técnico de servicio calificado.
El aire acondicionado no se enfría como debería	El flujo de aire está restringido	Asegúrese de que no haya cortinas, persianas o muebles que bloqueen la parte delantera del aire acondicionado
	El control de temperatura puede no estar correctamente configurado	Baje la temperatura establecida del termostato
	El filtro de aire está sucio	Limpie el filtro. Consulte la sección de limpieza y cuidado del manual
	La habitación puede estar muy calurosa	Aguarde un tiempo para que la habitación se enfríe des-pués de encender el aire acondicionado
	Se escapa el aire frio	Verifique registros de horno abierto y retornos de aire frío
	Las bobinas de enfriamiento están congeladas	Consulte “El aire acondicionado se está congelando” más abajo
El aire acondicionado se está congelando	El hielo bloquea el flujo de aire y evita que el aire acondicionado enfríe la habitación	Ponga el MODO en HIGH FAN o HIGH COOL y ajuste el termostato a una temperatura más alta
El Control Remoto no funciona	Las baterías están insertadas incorrectamente	Compruebe la posición de las baterías
	Las baterías pueden estar agotadas • Cambie	las baterías
Gotea agua hacia afuera Clima caliente y húmedo • Esto es normal
Gotea hacia dentro de la habitación	El aire acondicionado no está correctamente inclinado hacia afuera	Para un adecuado drenaje, asegúrese de que el aire acondicionado esté ligeramente inclinado hacia abajo desde la parte frontal de la unidad hacia la parte posterior
Se acumula en la bandeja de la base	La humedad eliminada del aire está drenando hacia la bandeja de la base	Esto es normal por un período breve en áreas con poca humedad, y normal por un período más largo en áreas con humedad alta
La pantalla digital dice "E1", "E2"	Ha fallado un sensor • Contacte con Atención al Cliente

Manual de instalación e instrucciones de la aplicación Wi-Fi (únicamente para modelos con wifi)

Paso 1: Descargar e instalar la aplicación TCL Home Comfort App

1. Usando la función de cámara en su smartphone, por favor escanee el código QR que aparece a continuación para que se le indique que descargue la última aplicación para su acondicionador de aire de marca TCL. Si su teléfono no tiene instalado un escáner QR, puede descargarlo e instalarlo desde su App Store.

Nota: TCL Home Comfort App sólo es compatible con los canales Wi-Fi de 2.4 GHZ. Por favor, asegúrese de que su conexión esté utilizando un canal inalámbrico de transmisión en 2.4GHZ

1. Después de navegar a TCL Home Comfort App, seleccione DOWNLOAD, INSTAL y, a continuación, OPEN.

Paso 2: Activar la aplicación TCL Home Comfort App

1. La primera vez que acceda a la aplicación después de la descarga, aparecerá una pantalla de activación. Escanee el código QR de activación con la cámara de su teléfono (haga clic en el botón SCAN y escanee el código QR que aparece a continuación).

Nota: Si escanea el código QR, TCL Home Comfort debe tener el permiso de acceso a la cámara. Si no se concede el permiso, el método alternativo para introducir el código de activación de TCL sigue estando disponible.

1. También puede escribir el código de activación TCL después de hacer clic en el indicador ENTER ACTIVATION CODE en la parte inferior de la pantalla.

Paso 3: Registre su cuenta

1. Una vez descargada la aplicación, deberá crear una cuenta. Haga clic en el botón REGISTER para iniciar el proceso de registro. Puede registrarse con su dirección de correo electrónico O con un número de teléfono móvil.

Regístrese con una dirección de correo electrónico:

TCL Login Register

Regístrese con un número de teléfono móvil: Seleccione OR REGISTER WITH MOBILE number en la parte inferior de la pantalla. Se le enviará un código de verificación por texto para completar el proceso de registro.

Paso 4: Iniciar una sesión en su cuenta de usuario

1. Una vez que se haya registrado y creado una cuenta, haga clic en el botón LOGIN. Podrá iniciar una sesión con la cuenta de correo electrónico o con el número de teléfono móvil con el que se registró.
2. Para acceder al número de teléfono: cada vez, se le pedirá que valide el inicio de su sesión con un código de inicio de sesión enviado a través de un mensaje de texto. Pulse el botón "Iniciar sesión con SMS" para entrar en la pantalla de inicio de sesión. Escriba su número de teléfono y pulse GET para recibir un código de verificación. Una vez recibido el código de verificación, introdúzcalo en la pantalla de inicio de sesión y pulse LOGIN.

¿Olvidó su contraseña?

Si olvida su contraseña, puede recuperarla siguiendo estas instrucciones:

1. Pulse el botón "Contraseña olvidada" para entrar en la página siguiente.
2. Escriba el número de teléfono registrado o la dirección de correo electrónico y pulse el botón NEXT para continuar.
3. Recibirá un código de verificación para continuar. Introduzca el código recibido y establezca una nueva contraseña. Pulse el botón CONFIRM para finalizar.

Paso 5: Añada su unidad de A/C

Después de instalar la aplicación TCL Home Comfort en su dispositivo móvil, debe agregar la unidad de AA que controlará la aplicación instalada. Siga las siguientes instrucciones:

1. Presione el botón ADD DEVICE y haga clic en el tipo de producto al que se está conectando.

Paso 6: Conecte su unidad de A/C a la red inalámbrica

Existen dos modos/métodos de configuración para conectar la unidad de A/C a la red inalámbrica.

Recordatorio: TCL Home Comfort App sólo funciona en redes de 2.4 GHZ Nota: El modo de configuración predeterminado será el modo CF en que encienda su unidad de A/C por primera vez.

Modo CF - Cuando configure su unidad de A/C usando una conexión Wi-Fi en modo CF, la unidad de A/C conectada para operación con Wi-Fi automáticamente buscará una red inalámbrica disponible y se conectará automáticamente cuando se hayan seguido las instrucciones de configuración. La unidad y el dispositivo se sincronizarán después.

Modo AP - Si su unidad de A/C no se conecta al dispositivo móvil a través de la red inalámbrica utilizando la instrucción de configuración en modo CF, puede conectar el dispositivo móvil a la unidad de A/C utilizando el adaptador Wi-Fi del acondicionador de aire o el DEVICE HOTSPOT. La unidad de A/C se mostrará como una red inalámbrica bajo las conexiones Wi-Fi de los dispositivos móviles como TCLHomeComfort -XXXX. A continuación, puede conectar el dispositivo móvil desde el punto de acceso público de la unidad de A/C. Después de apagar/encender la unidad de A/C la próxima vez que la use, la unidad de A/C se conectará a la red inalámbrica a la que esté conectado el teléfono.

Añada la unidad de A/C a la red inalámbrica utilizando el "modo CF".

1. La unidad App y AC automáticamente pasa al modo CF cuando se enciende. Siga las instrucciones en la pantalla y luego presione NEXT STEP para continuar.

Nota: Si la unidad de A/C no está en modo CF, pulse Display en el mando a distancia 6 veces. Después de 8 a 10 segundos escuchará dos pitidos y el A/C mostrará CF.

1. Seleccione la red a la que desea conectarse, introduzca la contraseña del router y pulse "Siguiente" para continuar.

Nota: Si tiene dificultades para encontrar o unirse a su red inalámbrica, es posible que tenga que dar permiso a TCL Home Comfort App para habilitar Ubicación. Esta configuración se puede encontrar típicamente yendo a “Configuración” > “Aplicacione”s > “TCL Home Comfort” y, a continuación, seleccione para habilitar Ubicación. La ubicación y el método exactos para habilitar esta configuración varían según el sistema operativo y la versión del teléfono.

1. Después de conectarse a la red inalámbrica, el programa informático TCL Home Comfort App automáticamente intentará conectarse con la unidad de A/C. La pantalla LED de la unidad de A/C puede mostrar "PP" o "SA", indicando que está buscando la señal de red. Esto puede tardar de 10 a 15 segundos en conectar el A/C a la red.

1. Después de enlazar exitosamente la unidad de A/C con la red, la página se verá como se muestra a continuación. Puede renombrar la unidad de A/C como desee, compartir con la familia o pulsar DONE para empezar a controlar el dispositivo.

Nota: ISi en cualquier momento necesita empezar de nuevo, al pulsar DISPLAY 6 veces en el control remoto, se restablecerá la configuración de la red inalámbrica de la unidad de A/C al modo CF. Si presiona el botón DISPLAY 6 veces más después de que aparezca el modo CF, la unidad cambiará al modo AP.

Por favor, espere 10-15 segundos para que la unidad cambie de modo si cambia de CF a AP.

Añada la unidad de A/C a la red inalámbrica utilizando el "Modo AP".

Si la conexión a la red inalámbrica falla usando el modo CF, puede conectarse usando el modo AP (utilizando la unidad de A/C como punto de acceso móvil).

1. En la página App que indica el modo CF, haga clic en AP MODE en la parte superior derecha, como se ilustra.

1. AP debe aparecer en la página como se ilustra a continuación. Pulse "Siguiente paso" para continuar.

1. Para cambiar la unidad de A/C al modo AP - Pulse DISDPLAY en el control remoto 6 veces en un plazo de 6 segundos para que la unidad de A/C cambie de CF MODE a AP MODE. Espere 10-15 segundos para que la unidad cambie de modo y el AP parpadeará en la pantalla de la unidad de A/C cuando se complete este proceso.

2. Seleccione la red Wi-Fi a la que desea conectarse, introduzca la contraseña y pulse NEXT para continuar.

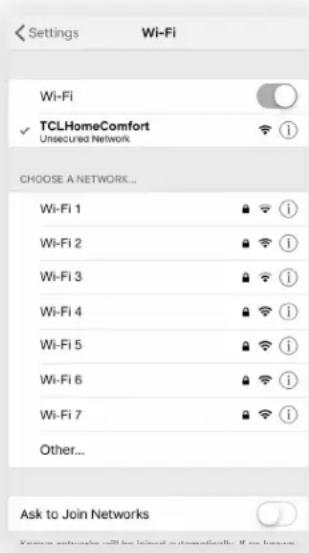

1. Abra la configuración de su dispositivo móvil para acceder a las conexiones Wi-Fi.
2. TCLHomeComfort-XXXX debe aparecer como una opción de conexión de red disponible. Conéctese a la red TCLHomeComfort.

1. Después de conectarse a la red TCLHomeComfort -XXXX utilizando el adaptador Wi-Fi de la unidad de A/C, vuelva a TCL Home Comfort App para reanudar la configuración.

Nota: Es posible que tenga que volver manualmente a la aplicación TCL Home Comfort APP.

1. La unidad de A/C comenzará automáticamente a instalar/sincronizar en el dispositivo móvil.

1. La pantalla LED de la unidad de A/C puede mostrar PP o SA, indicando que está buscando la señal de red. Puede tomar de 10 a 15 segundos conectar el A/C a la red.
2. Una vez completada la conexión, la TCL Home Comfort App de su dispositivo móvil mostrará la unidad conectada con una marca de verificación, como se ilustra. Si falla la conexión de configuración, la aplicación mostrará una advertencia. Entonces, pulse RETRY para volver a intentar la conexión o pulse en VIEW HELP.

1. Una vez conectado, ya está listo para comenzar a controlar la unidad de A/C desde su dispositivo móvil. Una vez que la unidad se encienda y apague después de usar el adaptador Wi-Fi de la unidad de A/C para conectarse, la unidad de A/C se enlazará automáticamente con la red a la que está conectado el teléfono.

Nota: Si en cualquier momento necesita empezar de nuevo, al pulsar DISPLAY en el control remoto 6 veces se restablecerá la configuración de la configuración inalámbrica de la unidad de A/C al modo CF. Al presionar el botón DISPLAY 6 veces más después de que aparezca el modo CF, la unidad cambiará al modo AP. Por favor, espere 10-15 segundos para que la unidad cambie de modo si cambia de CF a AP.

Paso 7: Control de la unidad de A/C

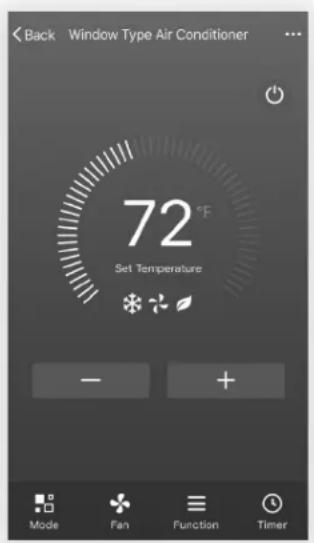

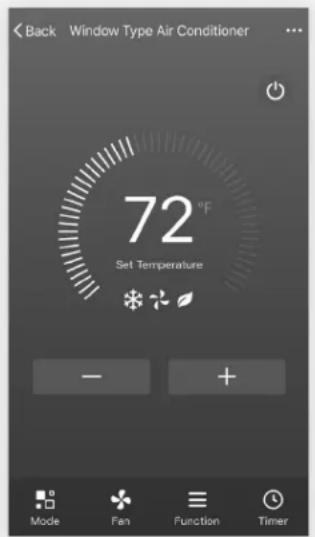

1. Haga clic en el nombre del aire acondicionado para entrar en el panel de control de la aplicación. Haga clic en el botón ON/OFF para ajustar la configuración.

Back Window Type Air Conditioner 72 °F Set Temperature - + Mode Fan Function Timer

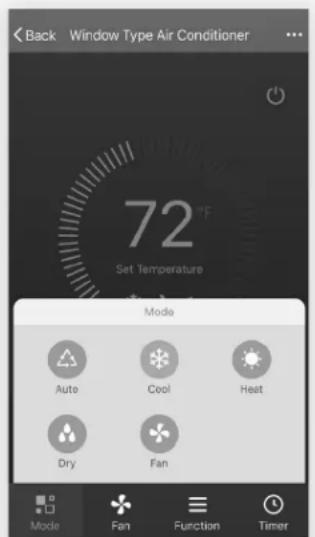

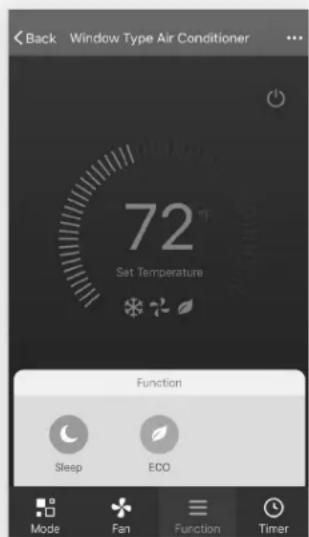

1. Puede ajustar la configuración del modo de funcionamiento que desee utilizar: COOL, WARM, DRY, FAN, AUTO. Haga clic en el botón MODO y elija el modo que desee cambiar.

Nota: Algunas unidades también tienen una función de calor. El modo WARM de la aplicación no funcionará ni cambiará los ajustes de las unidades de A/C que sólo están frías.

Back Window Type Air Conditioner 72 °F Set Temperature Mode Auto Cool Heat Dry Fan Mode Fan Function Timer

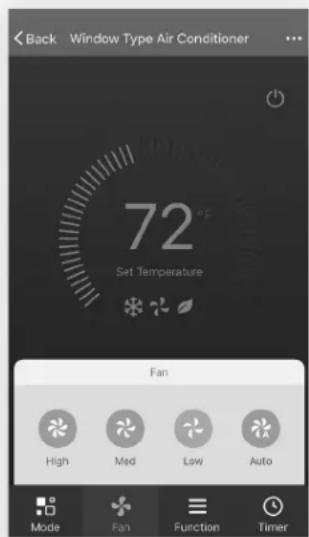

1. Para el modo Ventilador, haga clic en el botón VENTILADOR y elija la velocidad que desee: LOW, MED, HIGH, AUTO.

Back Window Type Air Conditioner 72° Set Temperature Fan High Med Low Auto Mode Fan Function Timer

1. Los demás controles de la unidad se pueden cambiar seleccionando el botón FUNCTION. Seleccionando el control FUNCTION, puede seleccionar los modos SLEEP o ECO. En el modo de reposo, la velocidad del ventilador se ajustará a baja solamente.

Back Window Type Air Conditioner 72 Set Temperature Function Sleep ECO Mode Fan Function Timer

1. Para ajustar la función de temporizador: Haga clic en el botón TIMER. La aplicación entrará en la pantalla de configuración del temporizador. Se mostrarán las horas programadas previamente. Puede pulsar para editar el temporizador o crear uno nuevo haciendo clic en el botón ADD TIMER.

< Back Add Timer Add Timer

Back Add Timer Timer accuracy is -√+ 30 seconds 15:45 Once Timer: OFF Add Timer

1. Haga clic en el botón ON u OFF para activar o desactivar el temporizador. Puede configurar el archivo: Hora, minuto, modo de funcionamiento, velocidad del ventilador, temperatura de funcionamiento. También puede configurar un temporizador semanal. Una vez que haya terminado de configurar el temporizador, haga clic en el botón CANCEL o CONFIRM.

Cancel Add Timer Save 12 42 13 43 14 44 15 45 16 46 17 47 18 48 Select days to use Smart Mode Mon Tues Wed Thur Fri Sat Sun Timer Off Timer On Mode Auto > Fan Auto > Function

Notas:

Modo Seco - la temperatura está preestablecida en y no puede ser cambiada hacia arriba o hacia abajo.

Modo Calor - no se aplica a todas las unidades. Si su unidad de A/C no tiene una función de calefacción, el modo de calefacción de la aplicación no cambiará nada en la unidad de A/C para los modelos de sólo enfriamiento. Si su unidad tiene una función de calefacción, podrá ajustar la temperatura hacia arriba o hacia abajo.

Modo ventilador - la temperatura está preestablecida en y no puede ser cambiada hacia arriba o hacia abajo.

Modo automático - la temperatura está preestablecida en y no puede ser cambiada hacia arriba o hacia abajo.

Modo frío - los ajustes de temperatura se pueden ajustar a la temperatura deseada.

1. Más opciones- Desde la esquina superior derecha, puede ver o cambiar las siguientes opciones: Modificar el nombre del dispositivo, compartir dispositivos, información del dispositivo, comentarios, buscar actualizaciones, quitar el dispositivo o restaurar valores predeterminados

Back Window Type Air Conditioner 72 °F Set Temperature - + Mode Fan Function Timer

1. Gestione la información de su perfil. Para este proceso incluye:

a. La información de la cuenta
b. Escaneo del código QR: Abra un lector de código QR dentro de la aplicación

c. Compartir dispositivo: Mostrar información sobre el uso compartido de dispositivos del usuario
d. Centro de mensajes: Muestra todos los mensajes que el sistema ha enviado al usuario

e. Retroalimentación: Donde los usuarios pueden enviar sus comentarios en línea

f. Acerca de: Muestra la información de la versión actual de la aplicación

Nota: El primer dispositivo móvil registrado es el control principal y otros dispositivos sólo pueden compartirse a través del dispositivo principal. Las cuentas compartidas deben configurarse para el mismo país.

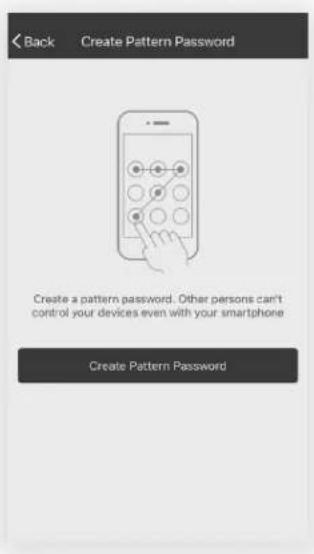

1. Toque PATTERN UNBLOCK en la sección PROFILE en que entró su nombre. A continuación, puede configurar su patrón de desbloqueo de aplicaciones. Una vez habilitada, deberá escoger el patrón para desbloquear la aplicación.

Solución de problemas

¿Tiene problemas para completar la instalación?

No se preocupes. Suele haber una solución sencilla..

PROBLEMA CAUSAS POSIBLES SOLUCIONES
TCL Home Comfort App pierde la conectividad al A/C durante la configuración	El enrutador inalámbrico puede estar demasiado lejos del A/C	• Reubique el enrutador inalámbrico más cerca del A/C.
	Error de red	• Reinicie el enrutador inalámbrico, el A/C y el dispositivo móvil con la aplicación TCL Home Comfort App instalada.
TCL Home Comfort App no puede encontrar el A/C	Error de red	• Reinicie el enrutador inalámbrico, el A/C y el dispositivo móvil con la aplicación TCL Home Comfort App instalada.
	App y A/C no están en el mismo canal de 2.4GHz	• Confirme que su dispositivo esté conectado al canal de 2.4GHz.
	El router está bloqueando TCL Home Comfort App	• Compruebe que la aplicación no esté bloqueada por el cortafuegos del enrutador.
No se pudo conectar usando el modo CF	Conectividad desconocida o error de red	• Siga las instrucciones para añadir la unidad de A/C a la red inalámbrica utilizando el AP MODE.
Unable to find or connect to Wireless Network	La aplicación puede necesitar permiso para ubicarse	• Conceda permiso de Ubicación a TCL Home Comfort App en la configuración del teléfono.

Need more help? / ¿Necesitas más ayuda? / Besoin d'aide ?

Copyright © 2019 por TCL.Todos los derechos reservados.

TCL y el logotipo de TCL son propiedad de TCL

Corporation y bajo licencia de TTE Technology, Inc.

Pieza N°: XXXXX
