P250040 - Admirador Progress Lighting - Manual de uso y guía de instrucciones gratis

Tipo de producto	Ventilador de techo
Marca	Progress Lighting
Modelo	P250040
Alimentación	120 V CA
Frecuencia	60 Hz
Potencia del luminario LED	24 W
Número de aspas	4
Número de velocidades	6 (vía control remoto)
Funciones	Inversión de sentido, regulador (dimmable), control remoto con aprendizaje automático
Tipo de motor	Motor DC sin escobillas
Altura mínima de montaje	2,1 m (7 pies)
Carga mínima de la caja de salida	15,8 kg (35 lb)
Mantenimiento	Limpiar con un paño seco o ligeramente húmedo; no usar agua ni detergente
Garantía del motor	Garantía limitada de por vida para el comprador original
Garantía componentes eléctricos y LED	5 años (residencial unifamiliar), 3 años (multifamiliar/comercial)
Garantía interruptores, acabados	1 año
Protección contra sobrecarga	Apagado automático si consumo > 80 W
Accesorios incluidos	Control remoto, soporte de pared, pila 12 V, kit de equilibrado
Pendiente máxima del techo	24°
Homologaciones	cUL, FCC Parte 15, ISED Canadá

Preguntas frecuentes - P250040 Progress Lighting

¿Cómo instalar el ventilador de techo P250040?

Primero corte la alimentación en el disyuntor. Siga los pasos del manual: fije el soporte de montaje, ensamble la barra de suspensión, conecte los cables (blanco con blanco, negro con negro, tierra con tierra), luego fije las aspas y el luminario. Asegúrese de usar una caja de salida capaz de soportar al menos 15,8 kg.

¿Cómo asociar el control remoto al ventilador?

Encienda el ventilador. Dentro de los 60 segundos, presione el botón 'SET' en la parte posterior del emisor durante aproximadamente 5 segundos. El kit de iluminación parpadeará dos veces y el indicador del emisor se encenderá. El control remoto estará emparejado.

¿Por qué mi ventilador no arranca?

Verifique el disyuntor o fusible, así como las conexiones de los cables en la caja de salida. Asegúrese de que el control remoto esté correctamente emparejado y que la pila funcione. Si el problema persiste, contacte al servicio postventa.

¿Cómo invertir el sentido de giro del ventilador?

Presione el botón de inversión (símbolo ⚙) del control remoto mientras el ventilador está en funcionamiento. En verano, use el sentido hacia adelante (flujo de aire descendente) para un efecto de enfriamiento; en invierno, el sentido inverso (flujo ascendente) para redistribuir el calor.

¿Cómo limpiar el ventilador?

Use un paño seco o ligeramente húmedo (sin agua ni detergente) para evitar dañar el motor o el acabado. No doble los soportes de las aspas. Un desempolvado regular es suficiente.

¿Qué hacer si el ventilador hace ruido?

Verifique que todos los tornillos del motor y de los soportes de las aspas estén apretados. Asegúrese de que las conexiones eléctricas no rocen contra la caja. Un período de rodaje de 24 horas puede atenuar los ruidos iniciales. Si el problema persiste, verifique el equilibrado de las aspas.

¿Cómo equilibrar las aspas del ventilador?

Mida la distancia entre cada aspa y el techo (debe estar dentro de un límite de 1/8 de pulgada). Use el kit de equilibrado proporcionado para ajustar el peso. Si es necesario, intercambie dos aspas adyacentes para redistribuir el peso.

¿Cuál es la garantía del ventilador P250040?

El motor tiene garantía de por vida para el comprador original. Los interruptores, acabados y condensadores tienen garantía de 1 año. Los componentes LED y eléctricos tienen garantía de 5 años para uso residencial unifamiliar, 3 años para multifamiliar o comercial. La mano de obra y el envío no están cubiertos.

¿Puedo usar un regulador de pared estándar con este ventilador?

No, este ventilador está diseñado para usarse únicamente con el control remoto provisto. El uso de un interruptor de pared estándar para apagar puede causar pérdida de programación. Use el interruptor de pared solo para cortar la alimentación durante la instalación o el mantenimiento.

¿Qué hacer si el ventilador pierde su programación?

Corte la alimentación del ventilador en el disyuntor durante unos segundos, luego restablézcala. Repita el procedimiento de aprendizaje del control remoto. Evite apagar el ventilador con un interruptor de pared estándar mientras está en funcionamiento.

MANUAL DE USUARIO P250040 Progress Lighting

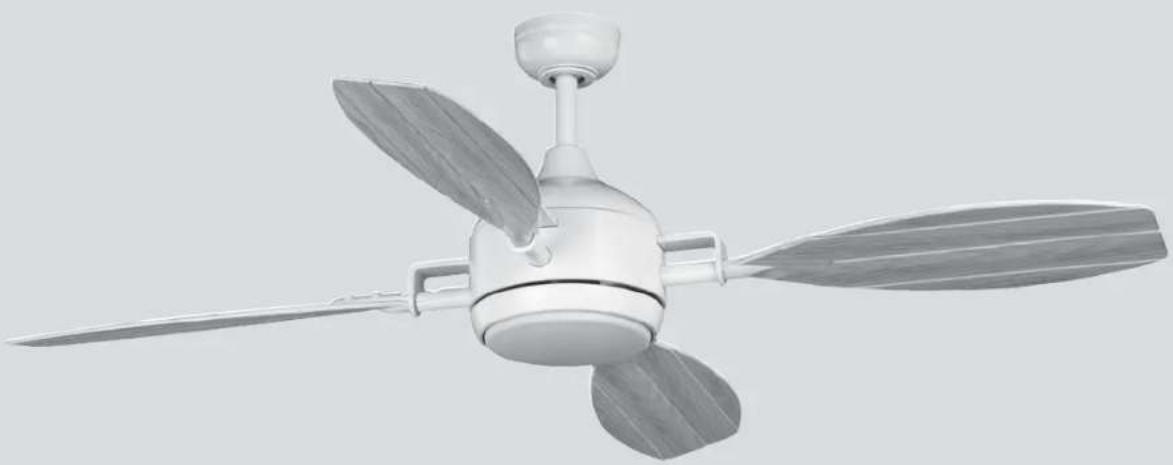

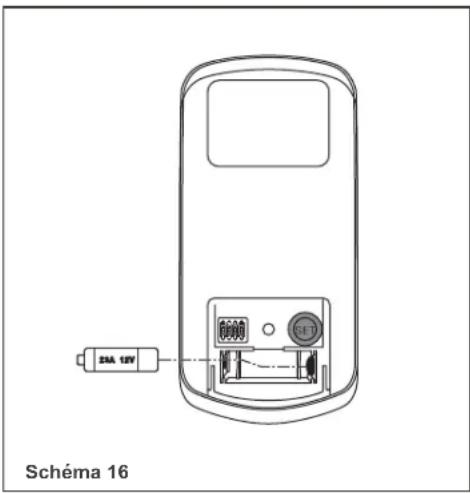

Instalación de la Bateria

Coloque 12V bateria (incluidas). Para evitar estropeos del transmisor, extreiga la bateria cuando esté no se usa por periodo relativamente largo. (Schéma 16)

24A 12V Schéma 16

Manual de Instalación del Ventilador de Techo

Garantía limitada de por vida

Se garantiza al comprador original que los motores de los ventiladores de Progress Lighting no presentan defectos mecánicos o eléctricos por el tiempo durante el cual el comprador original sea dueño del ventilador. Los interruptores de cadena, interruptores de reversa, capacitores y acabados de metal cuentan con garantía libre de defectos de materiales o mano de obra por 1 año a partir de la fecha de compra. La deformación de las aspas de plástico o madera no está cubierta por esta garantía, así como tampoco la corrosión y/o el deterioro de los acabados en el caso de los ventiladores instalados dentro de un radio de 10 millas (16 km) de la costa del mar. Pueden corresponder garantías extendidas para los productos que cumplen con los requisitos de ENERGY STAR®.

Los ventiladores de techo Progress Lighting con fuentes de iluminación LED incorporadas, cuando se los instala debidamente y bajo condiciones de uso normales, están garantizados como libres de defectos de materiales y mano de obra que hacen que las fuentes de iluminación dejen de funcionar de acuerdo con las especificaciones durante (i) cinco (5) años a partir de la fecha de compra para los módulos de luces LED y los componentes eléctricos para los ventiladores utilizados en residencias unifamiliares, y (ii) tres (3) años a partir de la fecha de compra para los módulos de luces LED y los componentes eléctricos para los ventiladores utilizados en aplicaciones comerciales o multifamiliares. Los focos LED suministrados por Progress Lighting no cuentan con garantía más allá de la garantía del fabricante. Los focos que no son LED no cuentan con garantía.

Con comprobante de compra, el comprador original podrá devolver el ventilador defectuoso al lugar de compra, durante los primeros 30 días, para su reemplazo. Pasados los 30 días, el comprador original DEBE contactarse con Progress Lighting al [phone] para la reparación o el reemplazo, que se determinará a criterio exclusivo de Progress Lighting y será la compensación única y exclusiva del comprador.

Se excluye la mano de obra y el envío. Esta garantía no cubre los costos o cargos asociados con la mano de obra (incluidos, entre otros, los honorarios del electricista) necesaria para instalar, quitar o reemplazar el ventilador o cualquiera de sus partes.

Esta garantía no se aplicará a ninguna pérdida o daño que resulte del (i) uso y desgaste normales o de una alteración, uso indebido o descuido, o de la (ii) instalación, operación, reparación o mantenimiento inadecuados por parte del comprador original o de un tercreo, incluidos, entre otros, suministro de voltaje inadecuado o sobrecarga eléctrica, uso de piezas o accesorios inadecuados, reparación no autorizada (realizada o que se intentó realizar) o falta de mantenimiento al ventilador.

LAS GARANTÍAS PRECEDENTES ESTABLECEN LA OBLIGACIÓN DE GARANTÍA COMPLETA DE PROGRESS LIGHTING Y LA COMPENSACIÓN ÚNICA Y EXCLUSIVA DEL COMPRADOR ORIGINAL EN RELACIÓN CON DICIJOS PRODUCTOS. PROGRESS LIGHTING NO ASUME RESPONSABILIDAD POR DAÑOS (INCLUIDOS INDIRECTOS, ESPECIALES, INCIDENTALES O EMERGENTES), DEBIDO A FALLAS DEL PRODUCTO, YA SEA QUE SURJAN DEL INCUMPLIMIENTO DE LA GARANTÍA, DEL INCUMPLIMIENTO CONTRACTUAL O DE OTRO MODO. ESTA GARANTÍA REEMPLAZA CUALQUIER OTRA GARANTÍA, YA SEA EXPRESA O IMPLÍCITA, INCLUSO AQUELLAS DE COMERCIABILIDAD, IDONEIDAD PARA UN FIN EN PARTICULAR O NO INCUMPLIMIENTO.

Algunos estados no permiten limitaciones sobre la duración de una garantía implícita o la exclusión de limitaciones de daños incidentales o emergentes, de modo que las limitaciones y exclusiones anteriores tal vez no se apliquen a su caso. La presente garantía lc otorga derechos específicos y es posible que usted tenga otros derechos que varían según el estado.

Fecha de compra ____

Lugar de compra

N de modelo.

N de serie ____

Numero de vendedor 109226

785247240883

785247240890

785247240906

PROGRESS LIGHTING™

Normas de seguridad ....1.

Cómo desembalar el ventilador ....2.

Cómo instalar el ventilador ....3.

Instalación del kit de luces y la pantalla de vidrio 8.

Operando su transmisor 9.

Cómo cuidar del ventilador ....10.

Resolución de problemas ....12.

Especificaciones ....13.

Tabla de Contenido

1. Para disminuir el riesgo de descarga eléctrica, asegúrate de que la electricidad ha sido apagada en el cortacircuitos o la caja de fusibles antes de comenzar la instalación.
2. Todo el cableado debe cumplir con el Código Nacional de Electricidad "ANSI/NFPA 70-1999" y con los códigos locales de electricidad. La instalación eléctrica debe ser hecha por un electricista certificado y calificado.
3. La caja eléctrica y estructura de soporte deben montarse de forma segura y tener capacidad para sostener de manera confiable un mínimo de 35 libras (15,9 kg) o menos. Usa solamente cajas eléctricas aprobadas por cUL marcadas como "PARA SOPORTE DE VENTILADOR".
4. El ventilador debe ir montado con un mínimo de 7 pies (2,1m) de separación entre el borde trasero de las aspas y el piso.
5. Evita colocar objetos en la trayectoria de las aspas.
6. Para evitar lesiones físicas o daños al ventilador y otros artículos, ten cuidado al limpiar o trabajar cerca del ventilador.
7. No usar agua o detergentes al limpiar el ventilador o las aspas. Para la limpieza, será adecuado un paño seco para quitar el polvo o ligeramente humedecido.
8. Después de concluir con las conexiones eléctricas, debes voltear los conductores empalmados hacia arriba y empujarlos con cuidado hacia dentro de la caja eléctrica. Los cables deben estar separados, con el cable a tierra y el conductor a tierra del equipo hacia uno de los lados de la caja eléctrica y el conductor sin conexión a tierra hacia el lado opuesto.

9. Todos los tornillos colocados se deben verificar y ajustar donde sea necesario antes de la instalación.

10. Adecuado para uso con de control de velocidad de estado solido.

11. Este dispositivo contiene transmisores / receptores exentos de licencia que cumplen con los RSS exentos de licencia de Innovación, Ciencia y Desarrollo Económico de Canadá. La operación está sujeta a las siguientes dos condiciones:

(1) Este dispositivo no puede causar interferencia.
(2) Este dispositivo debe aceptar cualquier interferencia, incluida la interferencia que pueda causar un funcionamiento no deseado del dispositivo.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE LESIONES PERSONALES, NO DOBLAR LOS SOPORTES DE LAS ASPAS (TAMBIEN LLAMADOS"REBORDES" DURANTE EL MONTAJE O DESPUES DE LA INSTALACIÓN NO INSERTAR OBJETOS EN LA TRAYECTORIA DE LAS ASPAS.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIO, DESCARGA ELÉCTRICA O LESIÓN PERSONAL, MONTE A UNA CAJA DISTRIBUCIÓN MARCADA COMO "ACEPTABLE PARA SOPORTE DE UN VENTILADOR DE 22.7KG (50 LBS.) DE PESO O MENOS" Y MONTE CON LOS TORNILLOS PROPORCIONADOS CON LA CAJA DE DISTRIBUCIÓN. LA MAYORÍA DE LAS CAJAS DE CONEXIÓN UTILIZADAS PARA SOPORTAR ARTEFACTOS DE ILUMINACIÓN, NO SON APTAS PARA COLGAR UN VENTILADOR Y PODRÍA SER NECESARIO CAMBIARLAS. DEBIDO A LA COMPLEJIDAD DE LA INSTALACIÓN DE ESTE VENTILADOR, SE RECOMIENDA ENCARECIDAMENTE QUE LA REALICE UN ELECTRICISTA LICENCIADO CUALIFICADO.

NOTA

LEA Y MANTENER ESTAS INSTRUCCIONES

1. Normas de seguridad

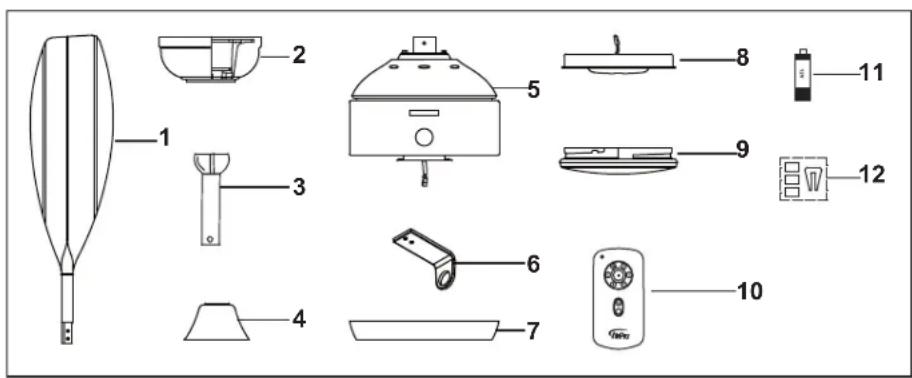

Desembalar el ventilador y revisar el contenido. Debe tener los siguientes elementos:

1. Juego de aspas (4)
2. Escudete superior
3. Conjunto de bola/tubo de suspensión
4. Cubridor del motor
5. Conjunto de motor del ventilador

6. Conjunto de soportes de las aspas (4)

7. Plato de montaje

8. Kit de luz LED de 24 vatios
9. Pantalla de vidrio
10. Transmetteur incl. soporte + 2 vis de fixation
11. Bateria de 12V
12. Juego de balanceo

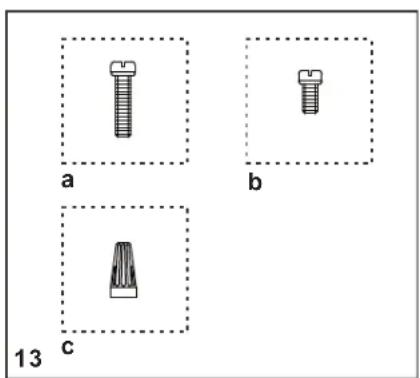

1. Dos bolsas de piezas pequeñas:
   a. Piezas de fijación de las soporte de la aspa Tornillos de 1/4"x22 mm con arandelas de seguridad (9)
   b. Piezas de fijación de las aspas Tornillos de 1/4"x1/2" con arandelas de seguridad (9)
   c. Piezas demontaje (3 Conectores plásticos para cables eléctricos).

Cómo desembalar el ventilador 2.

Herramienta necesarias

Destornillador Phillips, destornillador normal, llave de tuercas ajustable, escalera de tijera, y cortadoras de alambre.

Opciones de instalación

Si no hay una caja con cUL registración de montaje existente, sirvase leer las siguientes instrucciones. Desconectar el suministro de electricidad removiendo los fusibles o desactivando los cortacircuitos.

Asegurar la caja de distribución directamente a la estructura del edificio. Usar los sujetadores y materiales de construcción apropiados. La caja de distribución y su soporte deben ser capaces de soportar completamente el peso en movimiento del ventilador (al menos 35 libras o 15.9 kgs.) No usar cajas de distribución plásticas.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIO, ELECTROCUCIÓN O DAÑO PERSONAL, INSTALAR EL VENTILADOR A UNA CAJA DE DISTRIBUCION MARCADA "ACEPTADA PARA SOPORTAR VENTILADOR" Y USAR LOS TORNILLOS DE MONTAJE SUMINISTRADOS CON LA CAJA DE DISTRIBUCION

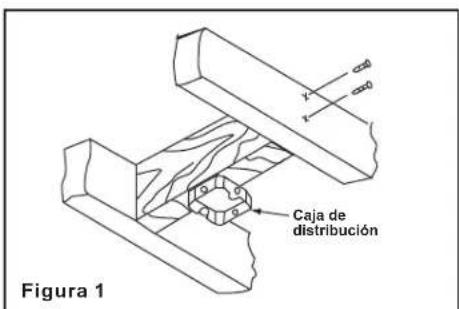

Figura 1 Caja de distribución

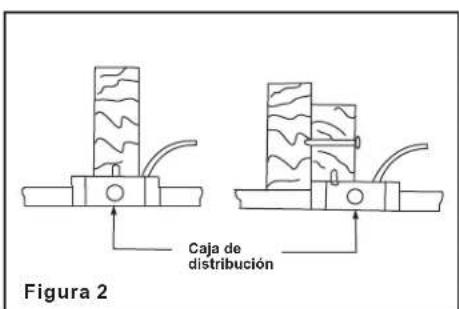

Figura 2 Caja de distribución

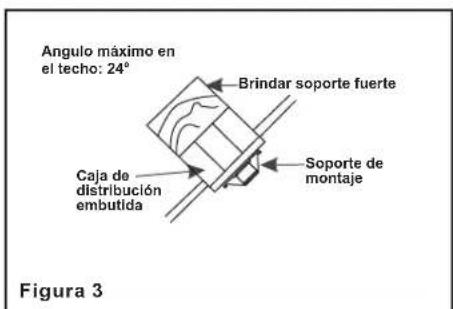

Angulo máximo en el techo: 24° Brindar soporte fuerte Caja de distribución embutida Soporte de montaje Figura 3

Nota: Ud. Puede necesitar una barra de extension para mantener la distancia apropiada de las aspas cuando la instalación se efectúe en un techo inclinado.

Figura 4 Caja de distribución

Para colgar su ventilador donde ya existe una instalación pero no una viga de techo, es possible que se necesite una instalación de barra de suspención como se muestra la Figura 4 (disponible en su distribuidor Progress Lighting).

3. Cómo instalar el ventilador

Colocación del ventilador

RECUERDE desconectar la alimentación. Siga estos pasos para colocar correctamente el ventilador:

Paso 1. Retire la tapa embellecedora del fondo del cobertor girando la tapa en sentido de las agujas del reloj. (Fig. 5)

Paso 2. Quite el soprte de montaje de la cubierta quitando 1 de los 2 tornillos de la parte inferior del soprte de montaje y aflojando el otro media vuelta desde la cabeza del tornillo. A continuación, gire la soprte de montaje en sentido contrahorario para quitar la cubierta. (Fig. 5)

Paso 3. Pase los hilos de 120 voltios a través del agujero central del soporte de suspensión del techo tal y cómo se muestra en la. (Fig. 6)

Paso 4. Fije el soporte de montaje a la caja del techo con los tornillos y arandelas suministradas en la caja.

Paso 5. Retire el pasador de suspensión, el pasador de bloqueo y el conjunto de tornillos y de la parte superior del ensamblaje del motor. (Fig. 7)

Paso 6. Guíe los cable de seguridad y cables que salen de la parte superior del motor del ventilador a través de la cubridor del motor, tapa de la cubierta y cubierta y luego a traves de la bola/varilla. (Fig. 7)

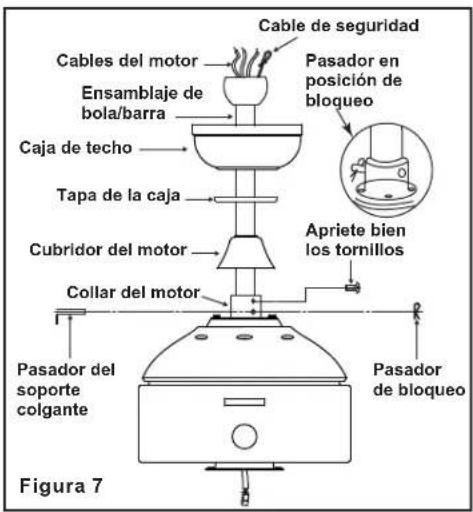

Paso 7. Alinee los agujeros de la parte inferior de la barra con los agujeros del cuello en la

parte superior de la caja del motor (Fig. 7) Introduzca con cuidado el pasador de suspensión a través de los agujeros del cuello y de la barra. Tenga cuidado de que el pasador no se atasque con los hilos de dentro de la barra. Introduzca el pasador de bloqueo a través del agujero cercano al extremo del pasador de suspensión hasta que quede en la posición de bloqueo, tal y cómo se especifica en el círculo de la Fig. 7.

ADVERTENCIA SI NO INSTALA EL PASADOR CORRECTAMENTE TAL Y CÓMO SE ESPECIFICA EN EL PASO 7, EL VENTILADOR PODRIA AFLOJARSE E INCLUSO CAER.

Paso 8. Apriete bien los dos tornillos de la parte superior del motor. (Fig. 7)

Paso 9. Coloque la bola de la barra en la ranura del soporte de suspensión. (Fig. 8)

Paso 10. Asegure el cable de seguridad a la estructura del edificio con un tornillo para madera (no incluido). (Fig. 8)

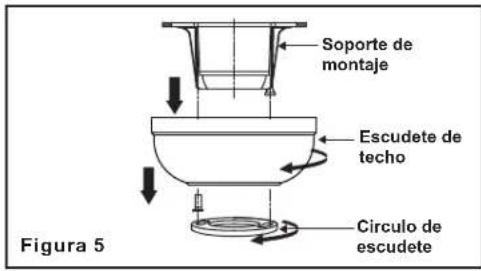

Soporte de montaje Escudete de techo Circulo de escudete Figura 5

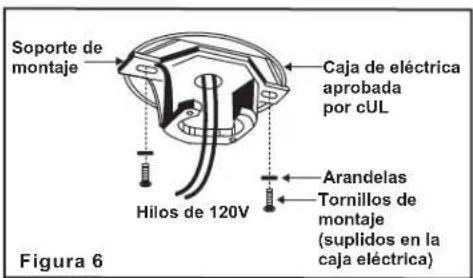

Soporte de montaje Caja de eléctrica aprobada por cUL Hilos de 120V Arandelas Tornillos de montaje (suplidos en la caja eléctrica) Figura 6

Cable de seguridad Cables del motor Ensamblaje de bola/barra Caja de techo Tapa de la caja Cubridor del motor Collar del motor Pasador en posición de bloqueo Apriete bien los tornillos Pasador del soporte colgante Pasador de bloqueo Figura 7

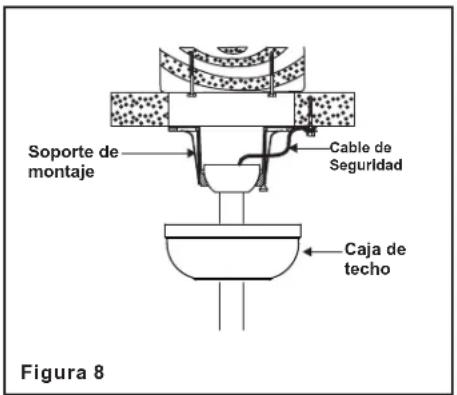

Soporte de montaje Cable de Seguridad Caja de techo Figura 8

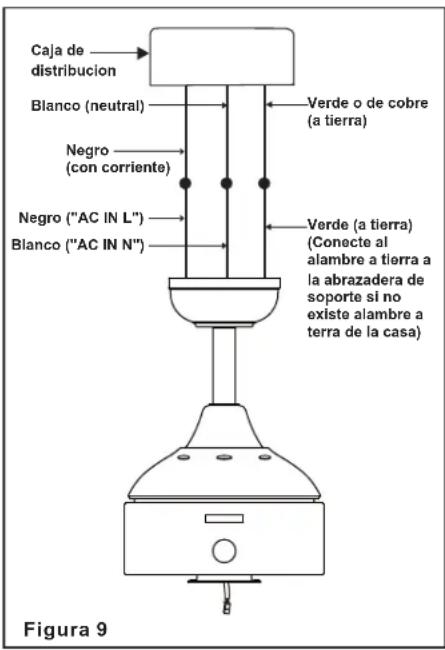

Realizar las Conexiones Eléctricas

ADVERTENCIA: Para enviar la posibilidad de un choque eléctrico, asegurese de apagar la corriente eléctrica desde el circuito central.

Paso 1. Haga las conexiones de la caja de distribucion a el Receptor de la manera siguiente; Concete el Alambre blanco (neutral) de la caja de distribucion al alambre blanco marcado "AC in N" del receptor. (Fig. 9)

Paso 2. Conecte el Alambre Negro (corriente) de la caja de distribucion al alambre Negro marcado "AC in L" del Receptor. (Fig. 9)

Asegure las conexiones con los conectores de plastico proveidos.

Caja de distribucion Blanco (neutral) Negro (con corriente) Negro ("AC IN L") Blanco ("AC IN N") Verde o de cobre (a tierra) Verde (a tierra) (Conecte al alambre a tierra a la abrazadera de soporte si no existe alambre a terra de la casa) Figura 9

Terminando la Instalación

Paso 1. Meta las conexiones en forma ordenada adentro de la toma de corriente.
Paso 2. Deslice la cubierta hacia arriba hacia el soporte de montaje y coloque el agujero de posición de la cubierta sobre el tornillo del soporte de montaje, gire la cubierta hasta que quede encajada en su lugar en la sección estrecha de los agujeros de posición. (Fig. 10)
Paso 3. Alinee el agujero circular de la cubierta con el agujero restante en el soporte de montaje, fijelo apretando los dos juegos de tornillos. Nota: Ajuste los tornillos de la cubierta hasta que la cubierta y la tapa de la cubierta queden ajustadas.

ADVERTENCIA

ASEGURARSE DE QUE LA LENGUETA LOCALIZADA EN LA PARTE INFERIOR DEL SOPORTE DE SUSPENSIÓN ESTÉ ASENTADA CORRECTAMENTE EN LA RANURA DE BOLA DE SUSPENSIÓN ANTES DE FIJAR EL ESCUDETE AL SOPORTE. EL NO AJUSTAR CORRECTAMENTE LA LENGUETA EN LA RANURA PODRÍA CAUSAR DAÑO AL CABLEÁDO ELECTRICO.

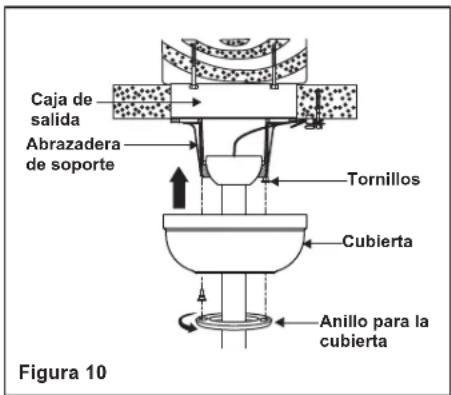

Caja de salida Abrazadera de soporte Tornillos Cubierta Anillo para la cubierta Figura 10

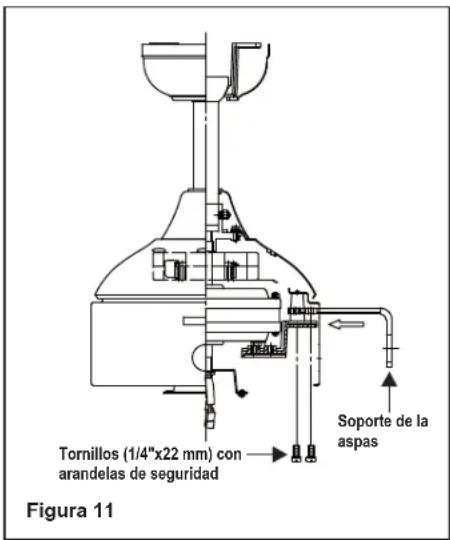

Colocación del soporte de la aspas

Paso 1. Inserte el soporte de la aspa a través de la ranura en la carcasa. Alinee los orificios en la cuchilla y el conjunto del motor del ventilador y fijelos con los tornillos de fijación del soporte de la aspa (1/4"x22 mm) con arandelas de seguridad (Fig. 11)

Paso 2. Repite estos pasos para las soporte de aspas restantes.

Tornillos (1/4"x22 mm) con arandelas de seguridad Soporte de la aspas Figura 11

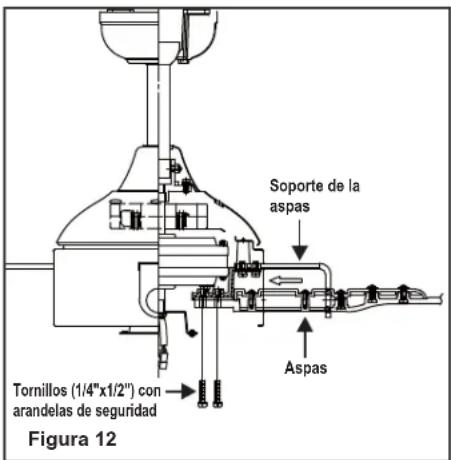

Cómo montar las aspas del ventilador

Step 1. Inserte la aspa a través del orificio en el soporte de la aspa y la carcasa. Alinee los orificios en la aspa, el soporte de la aspa y el ensamblaje del motor del ventilador y fijelos con los tornillos de fijación de la aspa (1/4"x1/2") con arandelas de seguridad. (Fig. 12)

Step 2. Repite estos pasos para las aspas restantes.

Soporte de la aspas Aspas Tornillos (1/4"x1/2") con arandelas de seguridad Figura 12

Balanceo de las Aspas

Todas las aspas están agrupadas por peso. El ventilador podría oscilar aún cuando el peso de las aspas esté equilibrado.

El siguiente procedimiento debería mayor parte de la oscilación del ventilador. Corregir la Verificar después de cada paso.

1. Verificar que todos los tornillos de aspas y de soportes de aspas estén seguros.
2. La mayoría de los problemas de oscilación se originan cuando los niveles de las aspas son desiguales. Revisar esté nivel por medio de seleccionar un punto del techo por encima de la punta de una de las aspas. Medir esta distancia como se muestra en la Figura 13. Rotar el ventilador hasta que la siguiente aspa esté ubicada para medición, procedimiento para cada aspa. Las medi repetir el das hacer funcional deben mantenerse dentro de 1/8 pulgadas (3mm).

3. Usar el juego de balanceo de aspas incluido si aún se puede notar la oscilación.

4. Si la oscilación de las aspas todavía se puede notar, el intercambio de dos aspas adyacentes (lado a lado) puede redistribuir el peso y es posible que resulte en un funcionamiento más uniforme.

ADVERTENCIA PARA REDUIR RIESGO DE LESIONES PERSONALES. NO DOBLAR LOS SUJET ADORES DE ASPAS MIENTRAS SE REALIZA LA INSTALACIÓN. EL BALANCEO DE LAS ASPAS O SU LIMPIEZA. NO INSERTAR OBJETOS EXTRANOS ENTRE LAS ASPAS DEL VENTILADOR EN ROTACIÓN.

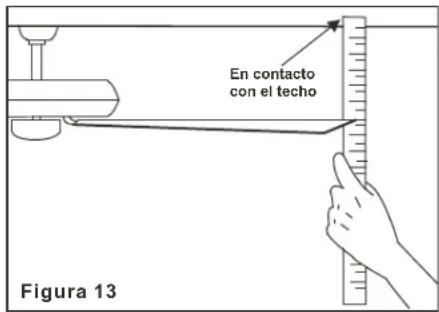

En contacto con el techo Figura 13

PRECAUCIÓN: Antes de comenzar con la instalación, desconecte la alimentación apagando el circuito del automático o quitando el fusible de la caja de fusibles. Para evitar descargas eléctricas, no basta con apagar la alimentación utilizando el interruptor del ventilador.

Paso 1. Quite 1 de los 3 tornillos del anillo de montaje y afloje los otros 2 tornillos. (No los quite)

Paso 2. Coloque los agujeros del plato de montaje en los 2 tornillos previamente aflojados del anillo de montaje, gire el plato de montaje hasta que quede fijo en su lugar en la parte estrecha de los agujeros. (Fig. 14)

Paso 3. Asegúrala apretando los 2 tornillos de montaje del kit de luces previamente aflojados y el que se quitó previamente.

Paso 4. Mientras sostienes el kit de luces LED debajo del ensamblaje del motor del ventilador, cómo hacer las 2 pines conexiones de enchufe polarizado: (Fig. 15) - Blanco con blanco - Negro con negro

Paso 5. Quite 1 de los 3 tornillos del anillo de montaje y afloje los otros 2 tornillos. (No los quite)

Paso 6. Coloca los orificios tipo ojo de cerradura en el kit de luces LED sobre los 2 tornillos

previamente aflojados de la placa de montaje, gira la placa del luces LED hasta que caiga en su lugar en la parte estrecha de los orificios tipo ojo de cerradura. Asegúrala apretando los 2 tornillos de montaje del kit de luces previamente aflojados y el que se quitó previamente. (Fig. 15)

Paso 7. Coloque la pantalla de vidrio contra el placa de montaje y girclo en sentido de las manecillas del reloj hasta que quede firme y seguro. No lo sobre apriete.

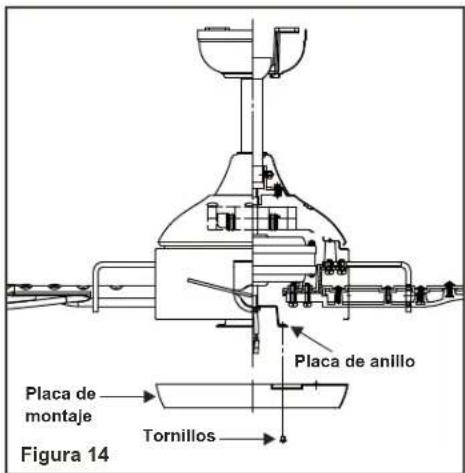

Placa de anillo Placa de montaje Tornillos Figura 14

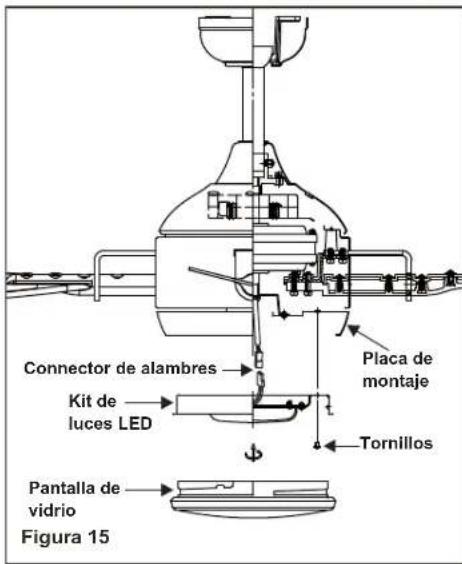

Connector de alambres Kit de luces LED Placa de montaje Tornillos Pantalla de vidrio Figura 15

Instalación del kit de luces y la pantalla de vidrio 8.

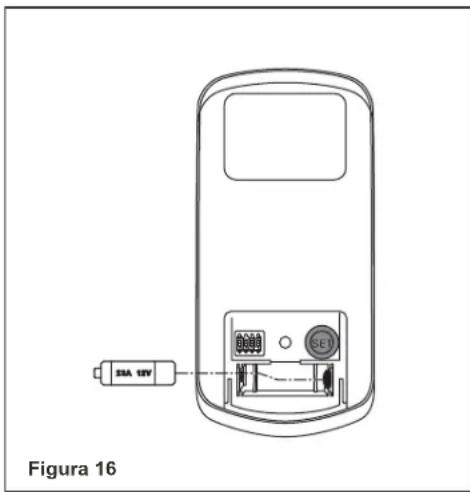

Instalación de la Bateria

Instala una batería de 12V (incluida) en el control remoto. Para prevenir daños al control remoto, sacala batería si no va a usarse por largo tiempo. (Fig. 16)

Definición de botón del control remoto: (Fig. 17) Estos seis botones se utilizan para ajustar la velocidad del ventilador:

I = velocidad mínima

II = velocidad baja

III = velocidad media baja

IV = velocidad media

V = velocidad media alta

VI = velocidad alta

■ botón: Este botón apaga el ventilador.

botón: Este botón controla la dirección del ventilador.

botón: Este botón sirve para controlar la luz. Cambie el interruptor “D” y “ON” de la parte posterior del transmisor para decidir el estado de “ENCENDIDO/ APAGADO” o “Atenuación”. (Fig. 18)

Su motor DC sin escobillas está equipado con un control remoto de tipo aprendido automáticamente. No hay interruptores de frecuencia en el receptor; la unidad receptora escaneará automáticamente la frecuencia del control remoto si se realizan cambios. La configuración de frecuencia en el transmisor debe cambiarse SÓLO en caso de interferencia o si se instalan un segundo o más ventiladores de techo con el mismo tipo de sistema de control en la misma estructura.

Cómo configurar el control remoto

Sigue los pasos más abajo para configurar el control remoto: La función de aprendizaje automático sólo es dentro de los 60 segundos al encender la corriente electrica al ventilador.

a) Seleccione la frecuencia deseada del transmisor. Los interruptores dip se pueden configurar en 16 combinaciones diferentes. (Fig. 18)

Desde la parte posterior del transmisor, con la energía del ventilador apagada, restablezca la alimentación del ventilador. Mantenga presionado el botón "SET" durante aproximadamente 5 segundos y suéltelo. Si se instala un kit de luces opcional, el juego de luces parpadeará dos veces y la luz de señal en el transmisor de mano se encenderá cuando se presione el botón. El ventilador completó el proceso de emparejamiento con el control remoto y está listo para usar. (Fig. 18)

NOTA: Si la prueba de autocalibración falló, apagar la corriente electrica al ventilador; restaurar la alimentación y procesar otra vez la prueba de autocalibración.

NOTA: Durante la prueba de calibración automática, el control remoto no funcionará.

NOTA: La función de la frecuencia de aprendizaje y prueba de autocalibración se continúara a estar and la memoria del ventilador incluso cuando la corriente se apage al ventilador. Si la frecuencia es cambiada la prueba de autocalibración se producirá otra vez.

Protección contra más de 80W: Cuando el receptor detecta que el consumo de energía del motor es de más de 80W, la alimentación del receptor se detiene y deja de funcionar inmediatamente. Vuelva a encender el receptor tras 5 segundos.

9. Operando su transmisor

Los ajustés de velocidad para clima caliente o frío dependen de factores como el tamano del cuarto, la altura del techo, cantidad de ventiladores, etc.

NOTA: Para activar el funcionamiento inverso de este ventilador, pulse el botón reverse (invertir) mientras está en marcha.

Clima cálido - (Hacia adelante) Un movimiento descendente de aire crea un efecto de enfriamiento cómo se musetra en la Figura 19. Esto permite fijar el aire acondicionado en un valor más alto sin afectar la comodidad del usuario.

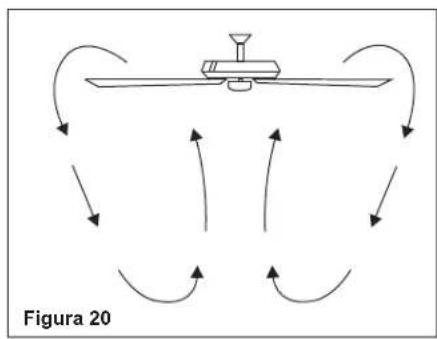

Clima frío - (Retroceso) Un flujo de aire ascendente mueve el aire caliente alejándolo del área del techo cómo se muestra en la Figura 20. Esto permite fijar la unidad de calefacción en un valor más bajo sin afectar la comodidad usuario.

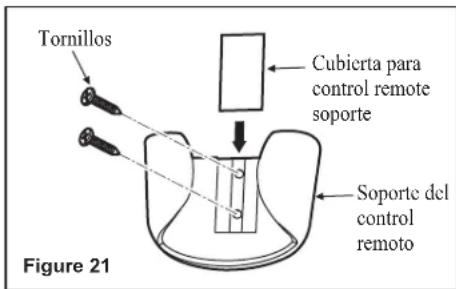

Cómoinstalar el Soporte del Control Remoto

Step 1. Retira los cubierta desde soporte del control remoto.
Step 2. Sujeta el soporte del control remoto con los dos tornillos de montaje del soporte del control remoto. (Fig. 21)
Step 3. Vuelve a colocar cubierta en soporte del control remoto.

Tornillos Cubicerta para control remote soporte Soporte del control remoto Figure 21

He aquí algunas sugerencias para ayudarle el mantenimiento del ventilador.

1. Debido al movimiento natural del ventilador, algunas conexiones se podrian aflojar. Examinar las conexiones del soporte, soportes, y accessorios de las aspas dos veces al año. Asgurarse de que estén seguros. (No es necesario retirar el venitlador del techo).

2. Limpiar el ventilador periódicamente para ayudar a mantener su apariencia de nuevo con el transcurso del tiempo. Usar solamente un cepillo suave o paño sin hilas para evitar rayar el acadado. El recubrimiento metálico se sella con una laca para minimizar la decoloración o manchado. No usar agua al limpiarlo. o posiblemente causar choque eléctrico.

3. No hay necesidad de aceitar el ventilador. El motor tiene cojinetes permanentemente lubricados.

ADVERTENCIA

ASEGURARSE DE QUE LA ELECTRICIDAD ESTÉ DESACTIVADA EN EL TABLERO DE DISTRIBUCIÓN ELECTRICA ANTES DE INTENTAR CUALQUIER REPARACIÓN REFERIRSE A LA SECCIÓ "CÓMO EFECTUAR CONEXIONES ELÉCTRICAS".

11. Cómo cuidar del ventilador

Problema Solución

El ventilador no arranca.

1. Revisar los fusibles o interruptores de circuitos.

2. Verificar las conexiones de cables de línea al ventilador y conexiones de cable del interruptor. PRECAUCIÓN: Asegurarse de que la fuente principal de electricidad esté desactivada.

El ventilador hace mucho ruido.

1. Asegurarse de que todos los tornillos de la cubierta del motor estén ajustados.

2. Asegurarse de que los tornillos que sujetan el soporte de aspas del ventilador al eje del motor estén apretados.

3. Asegurarse de que las conexiones de tuercas para cable no esten rozando unas contra otras o contra la pared interior de la cubierta protectora del interruptor. PRECAUCIÓN: Asegurarse de que la fuente principal de electricidad esté desactivada.

4. Permitir un período de "desgaste" de 24 horas. La moyaría de los ruidos asociados con un ventilador nuevo desaparecen durante este tirmpo.

5. Si se está usando un juego opcional de iluminación para el venitlador de techo, aseguarse de que los tornillos que aseguran el vidrio estén apretados. Asimsmo, verificar que la bombilla esté seg ura.

6. Algunos motores son señibles a las señales provenientes de controles de velocidad variable de estado sólido. Si tiene instalado este tipo de control, elegir e instalar otro tipo.

7. Asegurarse de que el escudete superior esté a una corta distancia del techo. No debe hacer contacto con el techo.

El ventilador de techo ha perdido su programación repetidamente.

1. Apague la alimentación de CA del ventilador y repita los pasos para la programación en la página 9.

2. No apague el ventilador del interruptor de pared estándar. Use solo nuestro interruptor de pared o su control remoto para regular el ventilador.

Resolución de problemas 12.

Tamaño del Ventilador	Velocidad Voltios		Amperios	Vatios	RPM CFM N.W. G.W.		C.F.
56"(142 cm)	Baja	120	0.051	2.34	48	1841.29	18.74lbs	21.23lbs	2.96'
	Alta	120	0.46	34.64	156	6112.61

Estas son mediciones aproximadas. No incluyen los Amperios y vatios usado por el juego de iliminación.

Este equipo cumple con lo establecido en la Parte 15 de la Normativa FCC. Su funcionamiento está sujeto a las dos condiciones siguientes: (1) Este equipo no causará interferencias perjudiciales y (2) este equipo tolerará cualquier interferencia recibida, incluidas las interferencias que puedan provocar un funcionamiento no deseado.

Advertencia: los cambios o modificaciones en esta unidad no aprobados expresamente por la parte responsable del cumplimiento podrían anular la autoridad del usuario para utilizar el equipo.

NOTA: este equipo ha sido probado y cumple con los límites establecidos para dispositivos digitales de clase B, según el apartado 15 de las Normas de la FCC. Dichos límites han sido definidos para proporcionar una protección razonable frente a interferencias perjudiciales en una instalación residencial. Este equipo genera, utiliza y puede desprender energía de radiofrecuencia y, si no se instala y se utiliza según las instrucciones, puede causar interferencias dañinas a la radiocomunicación.

Sin embargo, no es posible garantizar que el equipo no provoque interferencias en una instalación particular. Si este equipo provoca interferencias perjudiciales a la recepción de radio o televisión, lo que puede determinarse encendiéndolo y apagándolo, es recomendable intentar corregir dichas interferencias mediante una o varias de las siguientes medidas:

• Vuelva a orientar o cambie de lugar la antena receptora.
• Aumente la separación entre el equipo y el receptor.
• Conecte el equipo en una toma de corriente en un circuito diferente al que el receptor está conectado.
• Consulte con el distribuidor o con un técnico especialista en radio/television para más ayuda.

13. Especificaciones
