Marca	Vevor
Modelo	VB20-1
Tipo de producto	Aplique mural exterior
Alimentación	DC 24V, 0.5A (1A a 5°C)
Tensión de entrada	CA 90-265 V, 0.5A, 50/60 Hz
Potencia	6 W
Temperatura de color	3000 K (blanco cálido)
Material	Aluminio y vidrio
Índice de protección	IP65 (resistente al agua y al polvo)
Dimensiones (estimadas)	200 x 100 x 100 mm
Peso (estimado)	0.8 kg
Funciones principales	Iluminación exterior mural, encendido/apagado por interruptor
Vida útil (estimada)	30 000 horas
Mantenimiento y limpieza	Limpiar con un paño suave y limpio. Evitar productos químicos ácidos o alcalinos.
Seguridad	Cortar la alimentación antes de la instalación. Respetar las distancias de seguridad con materiales combustibles. Utilizar conectores adecuados.
Piezas de repuesto y reparabilidad	En caso de piezas faltantes, contactar al comerciante para el envío de piezas de repuesto.
Información general	Conforme a la norma FCC parte 15 y a la directiva europea 2012/19/CE. No desechar con la basura doméstica.

Preguntas frecuentes - VB20-1 Vevor

¿Cómo instalar el aplique mural Vevor VB20-1?

Perfore un agujero en la pared, inserte un taco, fije el soporte con tornillos, conecte los cables mediante un conector estanco, luego fije el aplique al soporte.

¿Cuáles son las precauciones de seguridad antes de la instalación?

Corte la alimentación eléctrica en el disyuntor y use un comprobador de tensión para verificar la ausencia de corriente. Asegúrese de respetar las distancias de seguridad con los materiales combustibles.

¿Qué hacer si faltan piezas en el embalaje?

Contacte al comerciante donde compró el producto. Le enviará los accesorios de reemplazo sin costo.

¿Cómo limpiar el aplique mural Vevor VB20-1?

Use un paño suave y limpio. Evite productos químicos ácidos, alcalinos o corrosivos que podrían dañar el acabado.

¿Cómo conectar los cables eléctricos?

Use cables de sección adecuada y conectores apropiados. Realice las conexiones de acuerdo con los códigos eléctricos locales y asegure un aislamiento correcto.

¿Qué hacer si la luz no se enciende después de la instalación?

Verifique que la alimentación esté bien conectada y que el circuito no esté cortado. Pruebe la tensión con un comprobador. Si el problema persiste, contacte al servicio al cliente.

¿Cuál es la potencia del modelo Vevor VB20-1?

La potencia es de 6 vatios con una temperatura de color de 3000K (blanco cálido).

¿Se puede usar un atenuador (dimmer) con este aplique?

No, el modelo VB20-1 no es regulable. Funciona solo en todo-nada mediante un interruptor mural.

¿Cuál es la vida útil estimada de la iluminación?

La vida útil se estima en 30 000 horas en condiciones normales de uso.

¿Cómo descargar el manual completo en formato PDF?

Vaya a la página del producto en notice-facile.com, elija su idioma y haga clic en 'Descargar' o solicite una traducción por correo electrónico.

MANUAL DE USUARIO VB20-1 Vevor

Aplique de pared para exterior

MODELO: VB45-2, VB30-2, VB35-2, VB20-1, VB45-D-2, VB55-D-2, VB20-D-2, VB35-D-2, VB35-DRGB-2

VEVOR

Estas son las instrucciones originales; lea atentamente todas las instrucciones del manual antes de utilizarlo. VEVOR se reserva el derecho de interpretar su manual de usuario. La apariencia del producto dependerá del producto que haya recibido. Le rogamos que nos disculpes si no le informamos de nuevo si hay actualizaciones tecnológicas o de software en nuestro producto.

PRECAUCIONES

1. Las lámparas no deben estar cerca de objetos químicos y gases ácidos o alcalinos. q contiene corrosivo, se recomienda limpiar con un paño suave y limpio.
2. Suministro de energía seguro: Antes de realizar cualquier trabajo eléctrico, asegúrese de que El circuito correspondiente está cerrado y use un comprobador de voltaje para verificar que los cables no estén Cargado. Si es necesario, apague la alimentación de los nuevos circuitos principales o de los circuitos relacionados.
3. Conexiones de cables: Utilice cables del tamaño correcto y los conectores adecuados para realizar las conexiones. Realice las conexiones de acuerdo con los códigos eléctricos para garantizar un aislamiento y una protección adecuados. puntos de conexión.
4. Espacio seguro: asegúrese de que haya un espacio seguro adecuado entre los lámpar de araña y materiales combustibles de acuerdo con el código eléctrico. Esto evitará riesgo de incendio y problemas de sobrecalentamiento.
5. Prueba y verificación: Antes de volver a conectar la fuente de alimentación, verifique d veces todos los cables. conexiones y utilice un comprobador de voltaje para verificar que sistema eléctrico Las conexiones son Correcto y seguro. Asegúrese de que el interruptor de la luz colgante y el regulador de intensidad funcionen correctamente. adecuadamente.

¿QUÉ SE PUEDE HACER ANTE EL HECHO DE QUE LAS LUCES NO SON DEL TAMAÑO ADECUADO PARA CUBRIR LA CAJA DE CONEXIONES?

Compre una placa de cubierta para su caja de conexiones para cubrirla.

QUÉ HACER SI FALTAN PIEZAS

Si faltan accesorios, contacte al comerciante, el comerciante le enviará accesorios de repuesto

¿Qué pasa si no sabes cómo instalarlo tú mismo?

Para problemas de instalación del producto, comuníquese con el comerciante, quien le orientará.

A través de la Instalación con fotos y vídeos.

QUÉ HACER SI EL CONTROL REMOTO NO FUNCIONA

El control remoto no se puede utilizar si hay algún problema, consulte el control ren Tutorial Vídeo, o contáctenos.

PASOS DE INSTALACIÓN

1. Determine la ubicación del agujero en el Pared para el orifi de montaje de la lámpara de pared.	2. Haz un agujero en la pared o un hilandero eléctrico.
3. Coloque el tornillo de expansi en el orificio.	4. Fije el soporte a la pared.

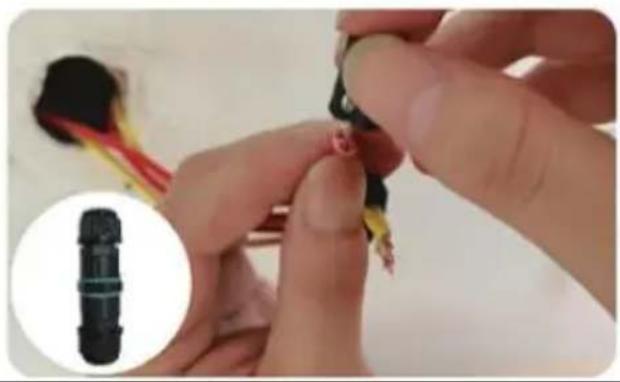

1. Instale el conector impermeab y Conectando los cables.

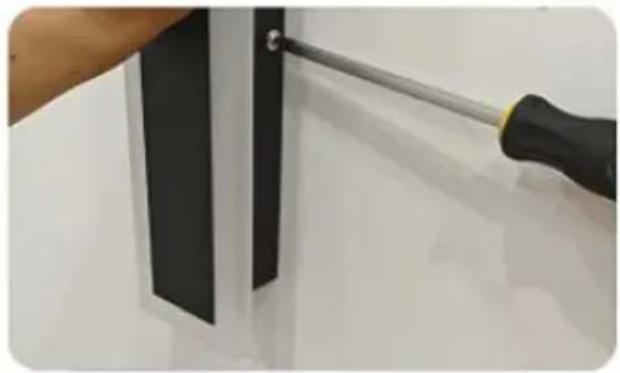

1. Fije la lámpara de pared a la pared con tornillos de cabeza redonda.

Controlador LED Touch Dream-color

LED2020-RF-Touch

1. Parámetros básicos :

Voltaje de funcionamiento: 5-24 V

Modo de efecto: 358 efectos

Puntos de control: Máximo hasta 2048 píxeles

Distancia del control remoto: Versión mini 30 metros, Versión con caja de plástico 100 metros

Modo de batería: 2 baterías n.° 7 (batería de control remoto)

2. Instrucciones de funcionamiento clave:

: Encender y apagar

: Reproducción automática (en estado apagado. Mantenga presionado

durante 5 segundos para ingresar al menú de ajuste de puntos de píxeles y secuencia RGB)

M+t: Modo+ M-: Modo-

S+: Velocidad+ S-: Velocidad-

B+: Brillo+ B-: Brillo-

Anillo de color : toque el anillo de color, la tira de LED para mostrar el color correspondiente.

Ajuste de la función de número de píxeles: Primero, pulse la tecla "ON/OFF" par apagar el dispositivo. Con el dispositivo apagado, mantenga pulsada la tecla "A" durante 5 segundos para acceder al menú de ajuste de número de píxeles. En ese momento, pulse "M+" y "M-" para ajustar el número de píxeles. Después de ajustar, pulse la tecla "ON/OFF" para guardar los cambios.

Función de ajuste del orden RGB: Si el color de la tira LED y el anillo de color coinciden, debe ajustar el orden RGB. El método de ajuste es el mismo que el número de píxeles. Primero, presione la tecla "ON/OFF" para apagar. Con la unidad apagada, mantenga presionada la tecla "A" durante 5 segundos para acceder al menú de ajuste del número. En ese momento, presione la tecla "B+" para ajustar el orden RGB hasta que el orden de color de los 15 LED delante o tira LED sea "rojo, verde y azul". Después del ajuste, presione la tecla "ON/OFF" para guardar.

Función de emparejamiento uno a uno del control remoto: Mantenga pulsada la tecla azul en la parte superior del anillo de color durante 5 segundos (sin mover de izquierda a derecha) para activar la función de emparejamiento uno a uno. U vez realizada la sincronización, la luz azul de la tira LED parpadeará tres veces. En ese momento, solo este control remoto podrá controlarlo.

Eliminar la función de emparejamiento del control remoto: Mantenga pulsada la tecla amarilla en la parte inferior del anillo de color durante 5 segundos (sin moverla de izquierda a derecha) para eliminar la función. Tras eliminarla correctamente, la luz amarilla de la tira LED parpadeará tres veces. En ese momento, todos los controles remotos podrán controlar el controlador.

FC

Información de la FCC:PRECAUCIÓN: ¡Los cambios o modificaciones no aprobados expresame por la parte responsable del cumplimiento podrían anular la autoridad d usuario para operar el equipo!Este dispositivo cumple con la Parte 15 de las Normas de la FCC. Su funcionamiento está sujeto a las dos condiciones siguientes:1) Este producto puede causar interferencias dañinas.2)Este producto debe aceptar cualquier interferencia recibida, incluida aquella que pueda provocar un funcionamiento no deseado.ADVERTENCIA: Los cambios o modificaciones a este producto noaprobados expresamente por la parte responsable del cumplimiento pod anular la autoridad del usuario para operar el producto.Nota: Este producto ha sido probado y se ha comprobado que cumple límites para un dispositivo digital de Clase B según la Parte 15 de las de la FCC. Estos límites están diseñados para brindar protección razon contra interferencias dañinas en una instalación residencial.Este producto genera, utiliza y puede radiar energía de radiofrecuencia. se instala y utiliza según las instrucciones, puede causar interferencias perjudiciales en las comunicaciones por radio. Sin embargo, no se gara que no se produzcan interferencias en una instalación específica. Si est producto causa interferencias perjudiciales en la recepción de radio o televisión, lo cual puede determinarse encendiéndolo y apagándolo, se recomienda al usuario que intente corregir la interferencia mediante una más de las siguientes medidas.• Reorientar o reubicar la antena receptora.• Aumentar la distancia entre el producto y el receptor.• Conecte el producto a una toma de corriente de un circuito diferente al que está conectado el receptor.• Consulte al distribuidor o a un técnico de radio/TV experimentado par obtener ayuda.Advertencia: Para reducir el riesgo de lesiones, el usuario debe atentamente el manual de instrucciones.

Este producto está sujeto a la Directiva Europea 2012/19/CE. El símbolo de un contenedor de basura tachado indica que el procederequiere la recogida selectiva de residuos en la Unión Europea. aplica al producto y a todos los accesorios marcados con este símbolo. Los productos marcados con este símbolo no pueden desecharse con la basura doméstica normal, sino que deben llevarse a un punto de recogida para el reciclaje de aparatos eléctricos y electrónicos.

Modelo	Aporte	Producción	Fuerza	CCT
VB45-2	CA 90-265 V ~ 0,25 50/60 Hz	CC 24 V = 1 (0,5 A a 5°C)	12 W	3000K
VB30-2			8W
VB35-2			10 W
VB20-1	CA 90-265 V ~ 0,5 50/60 Hz	CC 24 V = 0, A (1 A a 50 °C)	6W
VB45-D-2	85-265 V CA 50/60 H Máx.: 0,5 A	100-200 VCC 220 mA ± 5 %	21W	2700K-6000K
VB55-D-2			27W
VB20-D-2	85-265 V CA 50/60 H Máx.: 0,2 A	50-84 VCC 220 mA ± 5 %	11W
VB35-D-2	85-265 V CA 50/60 H Máx.: 0,3 A	60-140 VCC 220 mA ± 5 %	18W
VB35-DRGB -2	CA 90-265 V ~ 0,25 50/60 Hz	CC 24 V = 1 (0,5 A a 5°C)	10 W

Fabricante: Shanghaimuxinmuyeyouxiangongsi

Dirección: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghái 200000 CN.

Importado a AUS: SIHAO PTY LTD. 1 ROKEVA STREET, EASTWOOD NSW 2122 Australia

Importado a EE. UU.: Sanven Technology Ltd. Suite 250, 9166 Anaheim Lugar, Rancho Cucamonga, CA 91730
