Marca	Vevor
Modelo	PGYHJ1810
Tipo de producto	Prensa manual de gofrado y corte
Zona de presión	180 x 100 mm (7,1 x 3,9 pulgadas)
Capacidad de presión	1,5 T (3 300 lb)
Carrera ajustable	12 mm (0,47 pulgada)
Material del chasis	Acero (estimación)
Uso principal	Gofrado de cuero, repujado, corte de formas
Ajustes disponibles	Altura de carrera; posiciones delantera, trasera, izquierda, derecha
Mantenimiento recomendado	Limpieza regular, evitar la exposición prolongada al sol
Instrucciones de seguridad	Uso de equipo de protección, mantener las manos alejadas de las zonas de pellizco
Piezas incluidas	Manija, cojinetes, eslabones, pasadores, resortes, levas, placa base (lista completa en el manual)
Reparabilidad	Piezas estándar, reparación posible por el usuario
Garantía	Consultar al fabricante
Peso estimado	Aproximadamente 8 kg
Dimensiones totales (estimadas)	300 x 200 x 300 mm
Alimentación	Manual (sin electricidad)

Preguntas frecuentes - PGYHJ1810 Vevor

¿Cómo ajustar la altura de carrera?

Gire el tornillo de ajuste ubicado en la parte superior de la prensa para ajustar la carrera hasta 12 mm.

¿Cuál es la presión máxima?

La capacidad de presión es de 1,5 toneladas (3 300 lb).

¿Qué materiales puedo usar?

Esta prensa es ideal para cuero, caucho, tela gruesa y otros materiales blandos.

¿Cómo mantener la prensa?

Limpie las superficies después de su uso y lubrique las partes móviles con aceite ligero. Evite la humedad y el sol directo.

¿Es adecuada para principiantes?

Sí, pero lea atentamente el manual y use siempre equipos de protección (guantes, gafas).

¿Cómo reemplazar una pieza desgastada?

Consulte la lista de piezas en el manual, desmonte la pieza defectuosa y reemplácela por una nueva disponible en Vevor.

¿Cuáles son los riesgos de seguridad?

Riesgo de aplastamiento de dedos. Mantenga siempre las manos alejadas de las zonas de pellizco y use guantes de protección.

¿Cuáles son las dimensiones de la zona de trabajo?

La zona de presión es de 180 x 100 mm (7,1 x 3,9 pulgadas).

¿Puedo cortar formas con esta prensa?

Sí, utilizando cortadores o matrices adaptadas a la zona de presión.

¿Dónde encontrar piezas de repuesto?

Contacte al servicio al cliente de Vevor o consulte su sitio web para pedir piezas de repuesto.

MANUAL DE USUARIO PGYHJ1810 Vevor

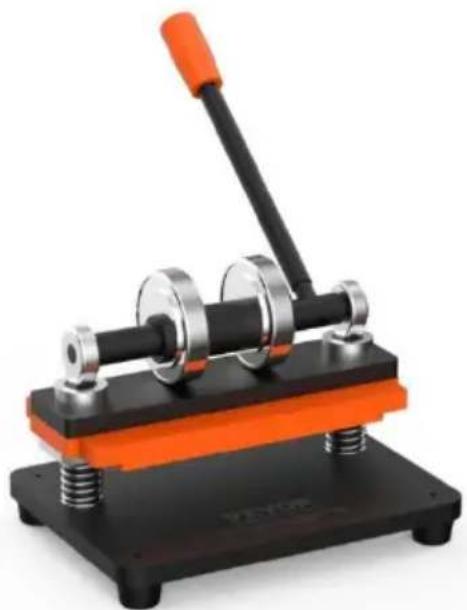

CUERO REALCE MÁQUINA

MODELO: PGYHJ1810, PGYHJ3626, PGYHJ2615, PGYHJ2612, PGYHJ2814

MODELO: PGYHJ1810 MODELO: PGYHJ3626, PGYHJ2615

PGYHJ2612, PGYHJ2814

Estas son las instrucciones originales; lea atentamente todas las instrucciones del manual antes de utilizarlo. VEVOR se reserva el der de interpretar este manual de usuario. La apariencia del producto dependerá del producto que haya recibido. Le rogamos que nos discu si no le informamos de nuevo si hay actualizaciones tecnológicas o o software en nuestro producto.

INSTRUCCIONES

Muchas gracias por elegir esta máquina de estampado de cuero.

Lea todas las instrucciones antes de usarlo. Esta información le ayudará a obtener los mejores resultados posibles.

ÁREA DE TRABAJO

1. Trabaje en un entorno de trabajo seguro. Mantenga su área de trabajo lib bien iluminada y libre de distracciones.

SEGURIDAD PERSONAL

¡ADVERTENCIA! Utilice siempre equipo de protección personal.

PRECAUCIONES PERSONALES

Controlar la máquina, el movimiento personal y el entorno de trabajo para ev lesiones personales o daños a la máquina.

1. No opere ninguna máquina si está cansado o bajo la influencia de droga alcohol o medicamentos.
2. Evite usar ropa o joyas que puedan enredarse con las piezas móviles de herramienta. Mantenga el cabello largo cubierto o recogido.

PRECAUCIONES DE SEGURIDAD ESPECÍFICAS

1. Utilice la máquina correcta para el trabajo. Esta máquina fue diseñada para función específica. No modifique ni altere esta máquina ni la utilice para un específico.

1. Mantenga las partes del cuerpo alejadas de las áreas de pellizco mientras usa.
2. Los niños no pueden utilizar este producto a menos que estén acompañar por un adulto.
3. Preste atención a la seguridad durante el uso para evitar aplastarse los c

¡ ADVERTENCIA!

NO permita que la comodidad o familiaridad con el producto (obtenida a par uso repetido)

Reemplace el estricto cumplimiento de las normas de seguridad de la herramienta. Si utiliza esta herramienta de forma insegura o incorrecta, podría sufrir lesionales personales graves.

Modelo y Parámetros

Modelo		PGYHJ3626	PGYHJ2615	PGYHJ2612	PGYHJ2814	PGYHJ1810
presiónrango	Pulgadas	14.2*10.2	10.2*5.9	10.2*4.7	11*5.5	7.1*3.9
	mm	360*260	260*150	260*120	280*140	180*100
Fuerte CojineteCapacidad		1,5 toneladas (3300 libras)
Altura ajustable de lacarrera de presión		12 mm (0,47 pulgadas)

Montaje y uso

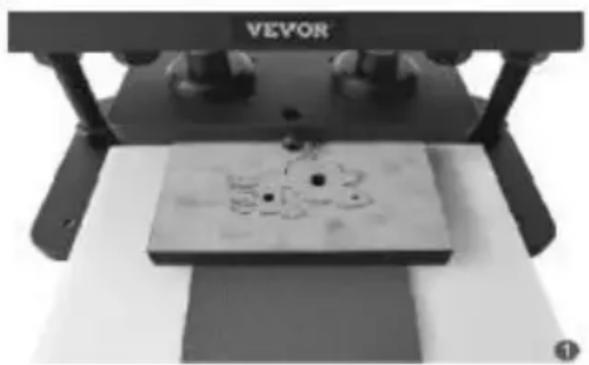

1. Preparar los materiales del molde
2. Ajuste las posiciones delantera, trasera, izquierda y derecha.

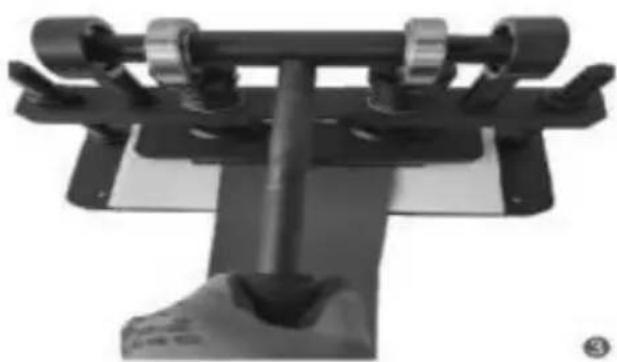

1. Presione el mango hacia abajo
2. Finalización del troquelado

Mantenimiento

1. Evitar la exposición prolongada al sol para evitar el envejecimiento.

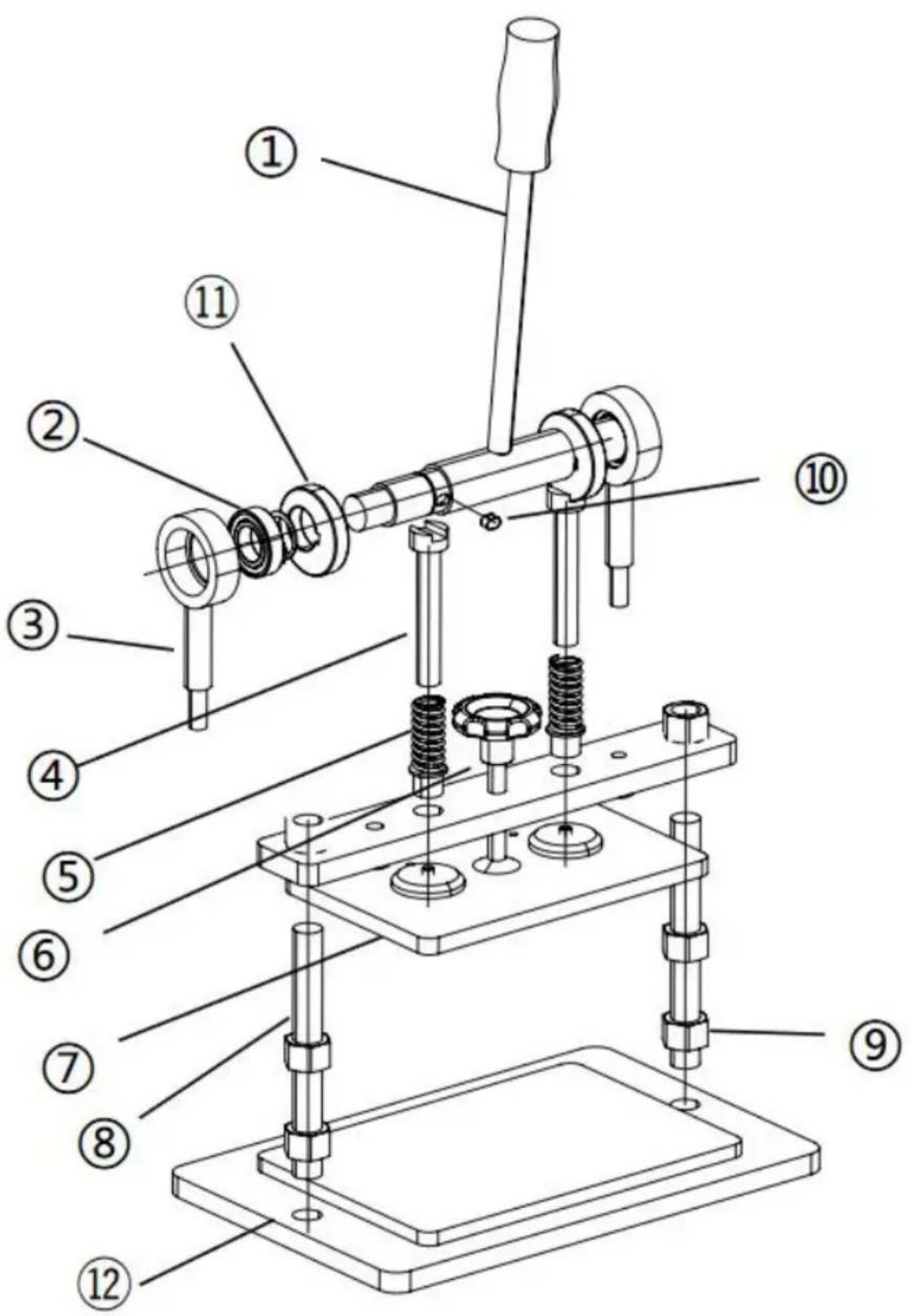

N.° de pieza	Nombre de la pieza	CANTIDAD
1	Manejar	1
2	Cojinete	2
3	Enlace fijo 1	2
4	Pasador móvil	2
5	Resorte de presión	2
6	Mango apretado a mano	2
7	Tablero superior	1
8	Enlace fijo 2	2
9	Tuerca	6
10	Pasador de leva	2
11	Leva	2
12	Placa base	1
