Accesorio de tubería de producto parámetros

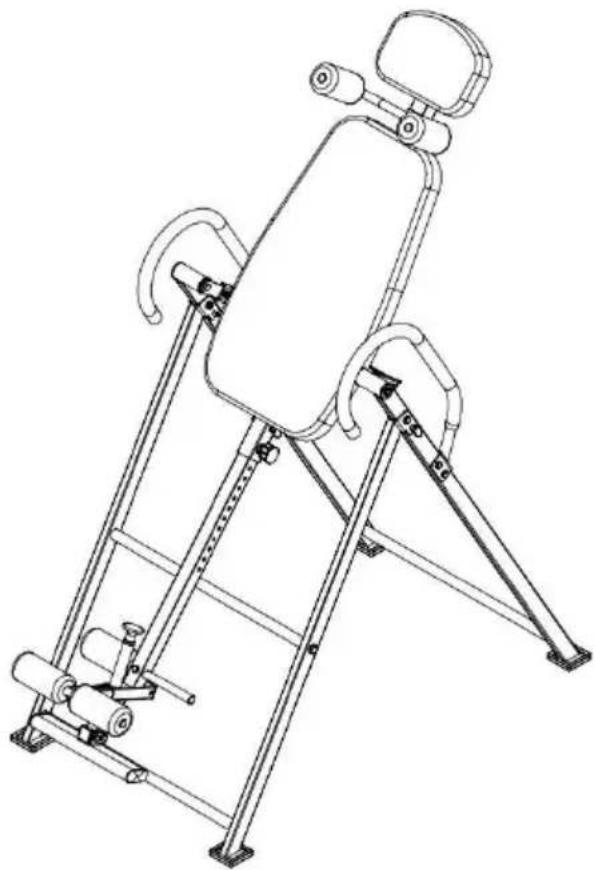

producto nombre	Máquina invertida
Modelo	QD 001
Máximo carga	300 libras
Tamaño del producto Largo Ancho x yo	1200 x 690 x 1640 mm
Peso del producto	19.6 kilogramo
Color	Azul Negro Doble Pinyin/NaranjaNegro Doble Pinyin/Negro RojoDoble Pinyin

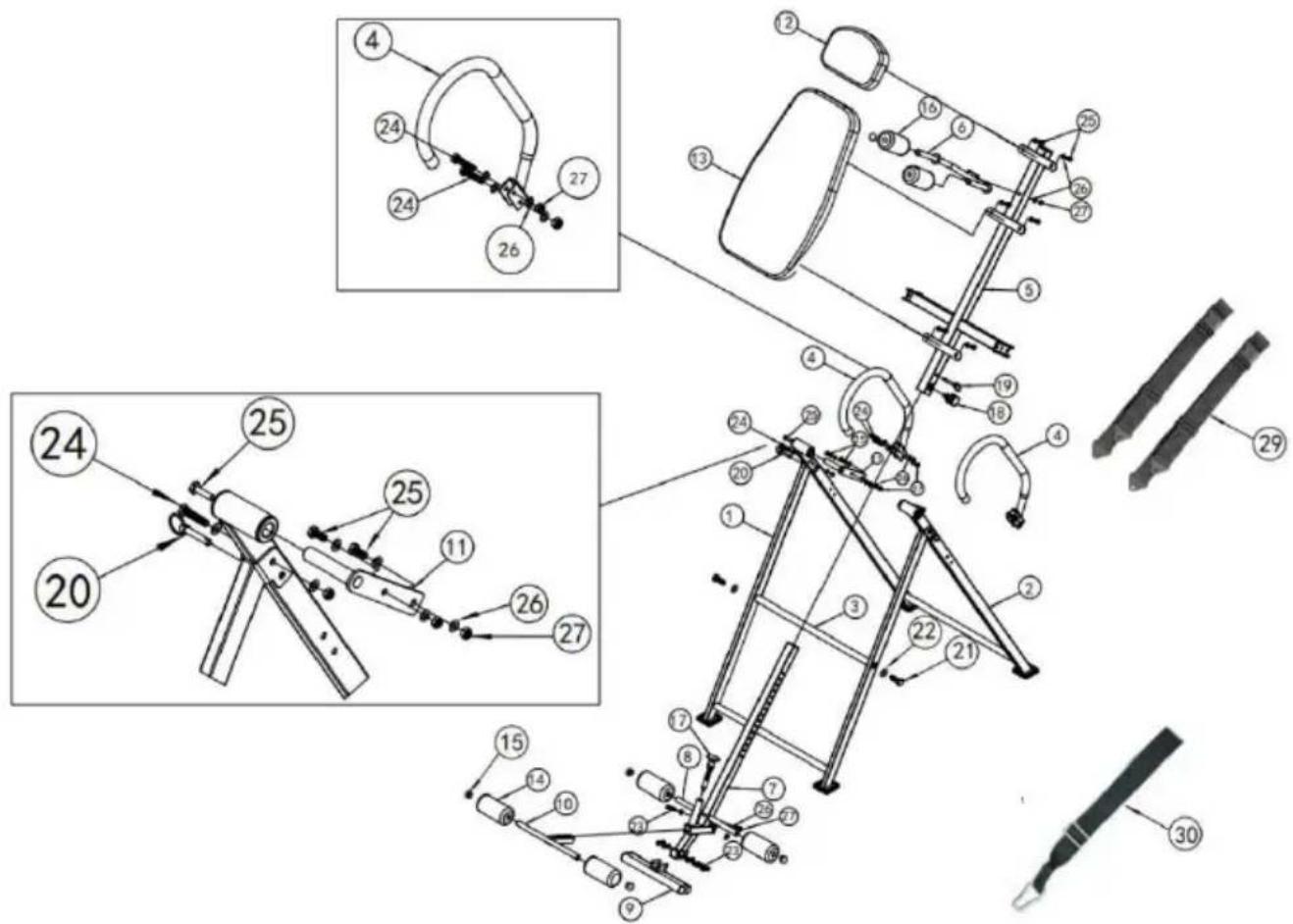

Diagrama de desglose del producto

REGIONES LISTA
NÚMERO	DESCRIPCIÓN	CANTIDAD
1	Apoyo	1
2	Apoyo	1
3	Conectando tubo	1
4	Manejar	2
5	Conexión posterior	1
6	codo almohadilla	1
7	Ajuste de pierna (larga)	1
8	Cojín para piernas tubo	1
9	Pie	1
10	Ajuste de pierna (corta)	1
11	Conectar	2
12	Cojín para el cuello	1
13	Apoyo	1
14	Espuma	4
15	Circular enchufar	4
16	Espuma	2
17	Primavera pestillo M20	2
18	Primavera pestillo M 16	1
19	Anillo cierre alfiler	1
20	Anillo cierre alfiler	2
21	TORNILLO M 10*30	2
22	ARANDELAS M10	2
23	TORNILLO M 8*50	3
24	TORNILLO M8 *40	6
25	TORNILLO M 8*20	12
26	ARANDELAS M8	31
27	TUERCA M 8	14
28	ARANDELAS M8	6
29	Correas	2
30	Correa de tensión	1
31	14-17 abierto - final llave inglesa	2

Pasos de instalación

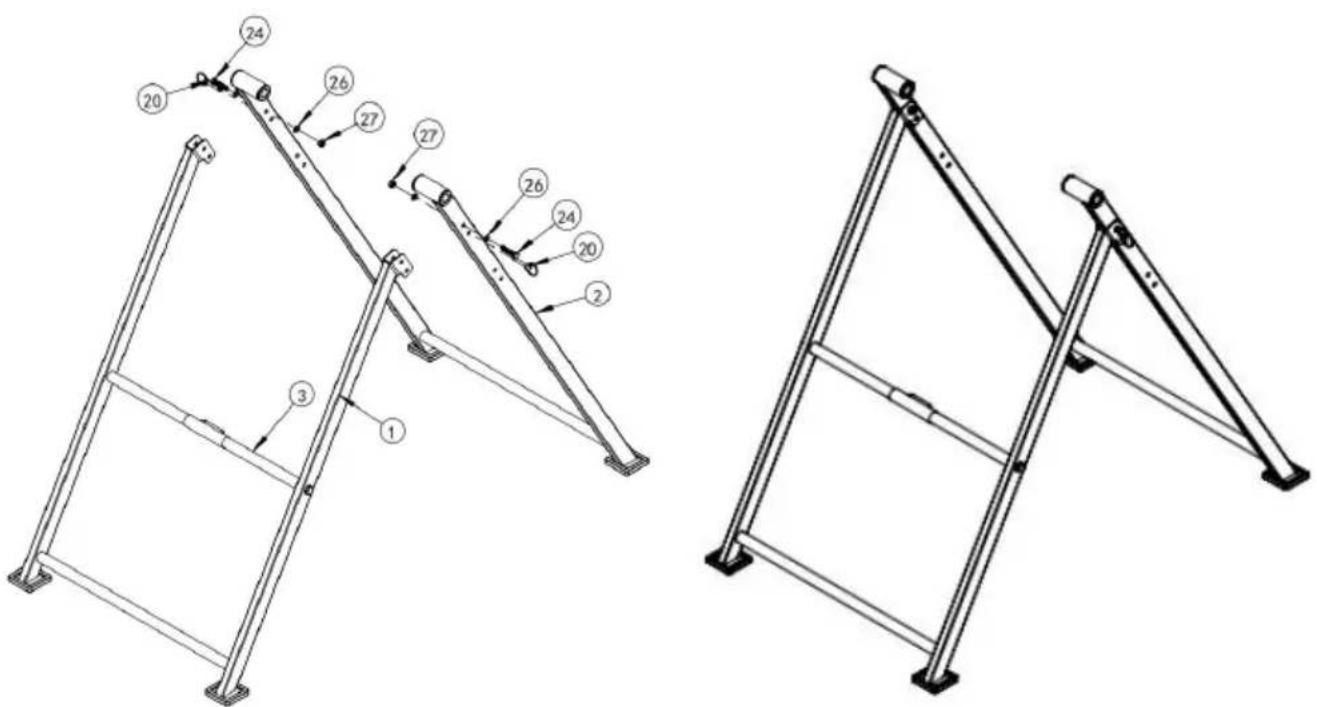

1. Ensamble el componente 1 y el componente 2 utilizando tornillo: (24), arandelas M8 (26) y tuercas de seguridad M8 (27).
2. Utilice el pasador circular (20) para ensamblar los componentes 2.

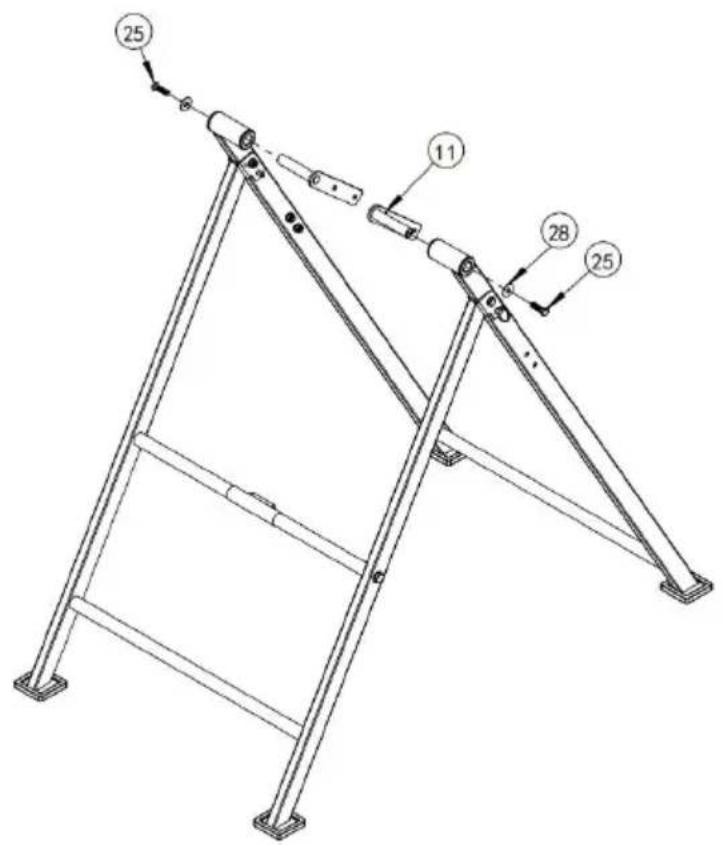

1. Utilice tornillos M8 * 20 (25) y una arandela φ 8 (28) para co el componente 11 al componente 2.

2. Fije los componentes 5 y 11 con tornillos M8 * 20 (25), 2 * arandelas (26) y 1 tuerca de bloqueo M8 (27).

3. Inserte el componente 7 en el componente 5, ajuste la longitud adecuada y luego fijelo con un pasador circular (19) y un pasador resorte (18).
4. Inserte el componente 8 en el componente 7 y fijelo con tornill M8*40 (24), 2 arandelas*8 (26) y 1 tuerca de seguridad M8 (27).
5. Ensamble la espuma n.° 14 con la espuma n.° 8.
6. Inserte el componente 10 en el componente 7 y ajuste su posi luego fijelo con el pasador M20 (17).
7. Ensamble la espuma número 14 con el componente número 10.

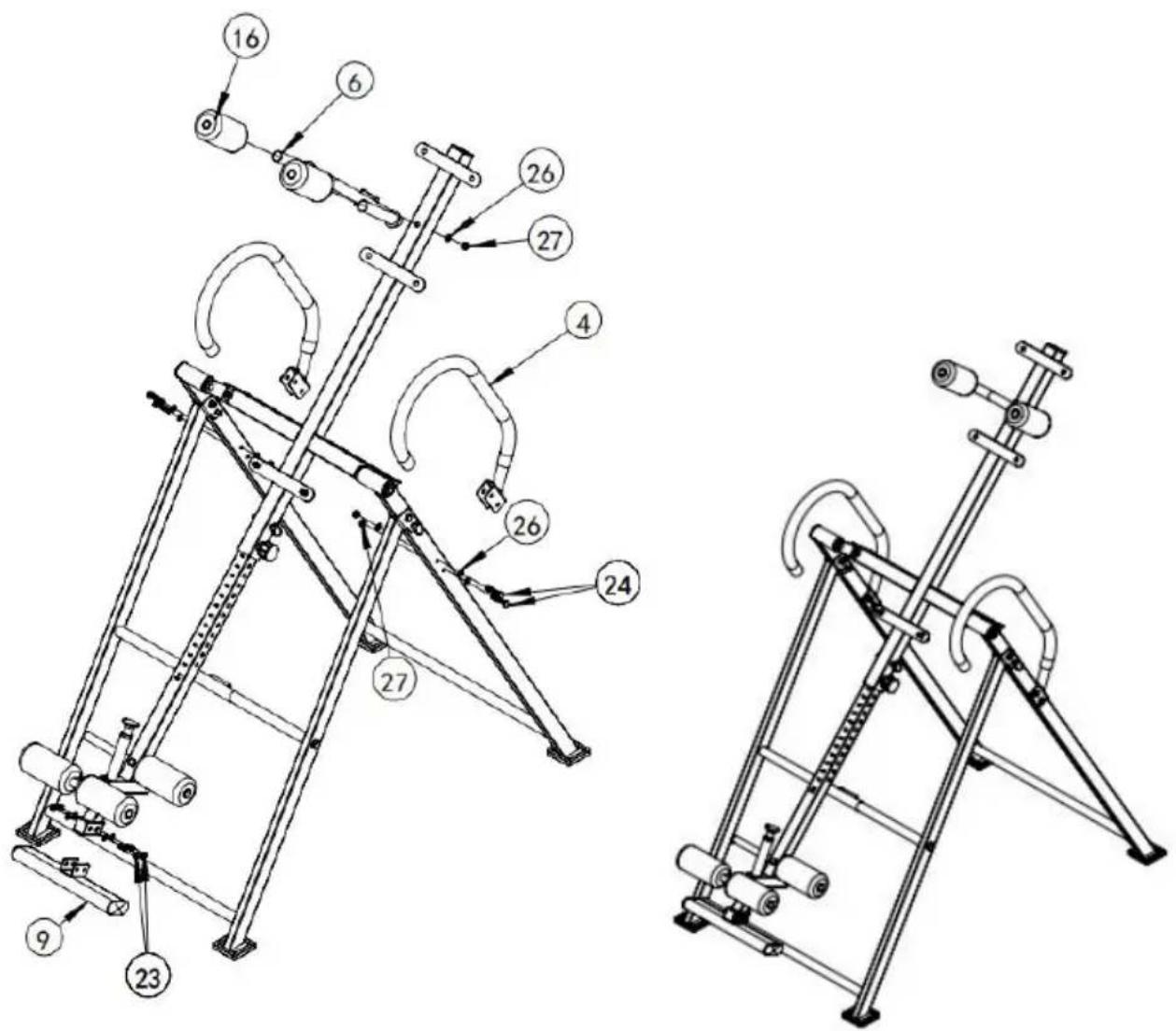

1. Ensamble el componente 9 y el componente 7 utilizando tornilla M8 * 50 (23), 2 arandelas M8 (26) y 1 tuerca de seguridad M8
2. Ensamble el componente 4 con tornillos M8 * 40 (23), arandel (26) y tuercas de seguridad M8 (27) en el componente 2.
3. Ensamble la espuma número 16 con el componente número 6.
4. Ensamble el componente 6 utilizando arandelas M8 (26) y tuer de bloqueo M8 (27).

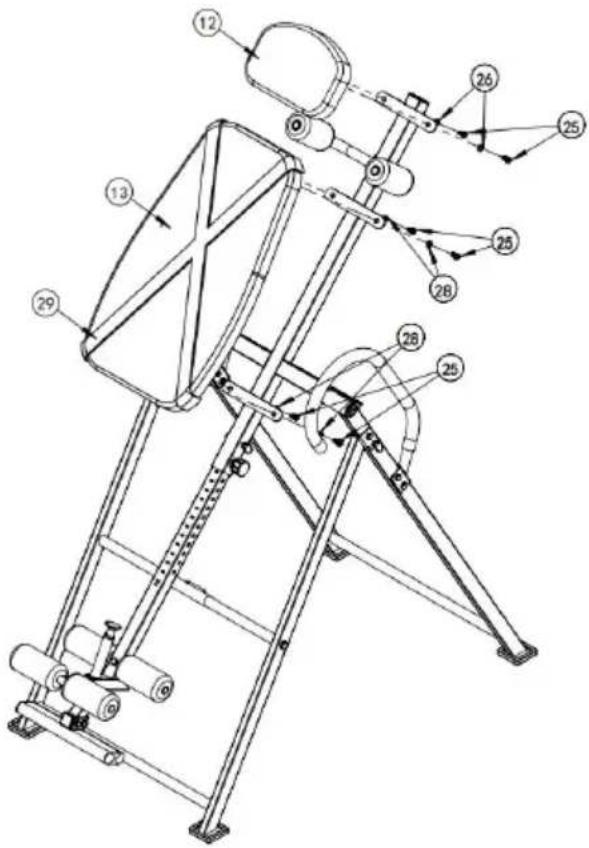

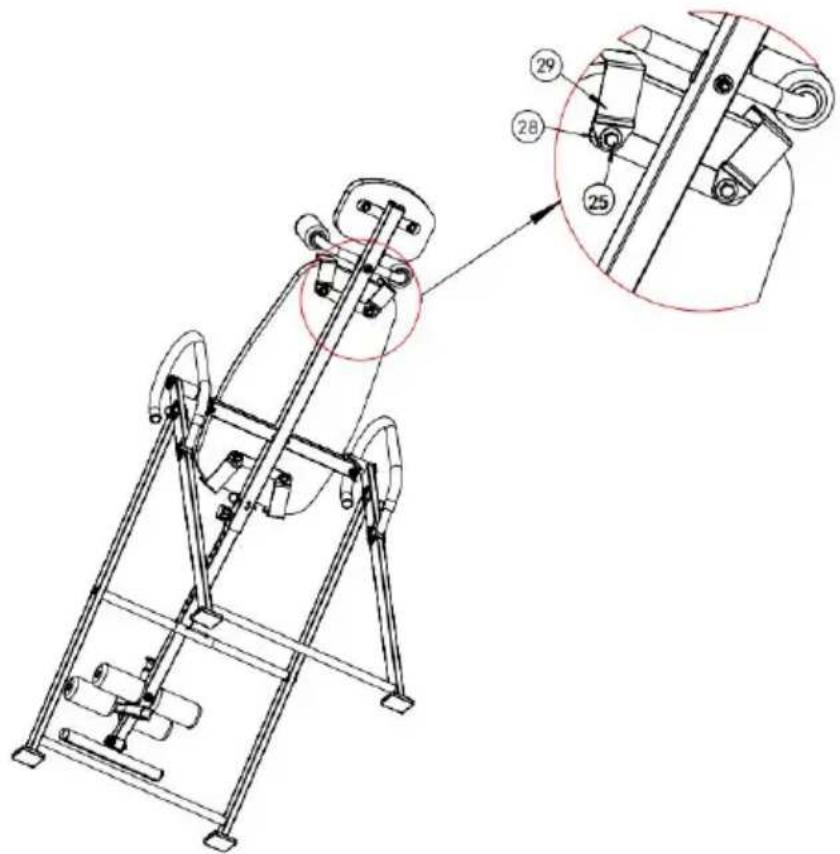

1. Ensamble el componente 5 y el componente 12 utilizando tornillos M8 * 20 (25) y arandelas φ 8 (26).
2. Ensamble las piezas 13, 5 y 29 utilizando tornillos M8 * 20 (25) y una arandela φ 8 (28).

1. Ensamble el componente 30 con los componentes 1 y 3.
