Tipo de producto	Barrera de seguridad / Pasamanos de cable
Marca	Vevor
Modelo	HR-008 (compatible HR-001 a HR-023)
Material	Acero inoxidable (resistente a la oxidación y corrosión)
Uso	Interior y exterior (no recomendado en zonas costeras)
Instalación	Sobre suelo de hormigón o madera; con pasamanos horizontal o inclinado
Contenido del kit	Poste, tornillos de anclaje, soportes, cubierta, tornillos autorroscantes
No incluido	Cable metálico, kit de barandilla, pasamanos
Mantenimiento	Limpieza regular con un paño suave; no usar productos abrasivos
Seguridad	No permitir que los niños jueguen; mantener las piezas pequeñas fuera del alcance
Asistencia	Técnica a través de www.vevor.com/support; certificado de garantía electrónico
Garantía	Certificado de garantía electrónico disponible en línea

Preguntas frecuentes - HR-008 Vevor

¿Cuáles son los modelos compatibles con el poste HR-008?

El poste HR-008 es compatible con los modelos de la serie HR-001 a HR-023. Se recomienda verificar la compatibilidad con su sistema de barandilla existente.

¿El cable metálico está incluido en el kit?

No, el kit contiene únicamente el poste y sus accesorios de montaje (tornillos, soportes, tacos). El cable metálico, el kit de barandilla y el pasamanos deben comprarse por separado.

¿Se puede instalar este poste sobre un suelo de hormigón?

Sí, la instalación sobre hormigón es posible. Use un taladro percutor para perforar agujeros de ∅ 12 mm, luego inserte los tacos de anclaje suministrados y apriete los tornillos. Asegúrese de que el poste esté vertical.

¿Cuál es la altura del poste HR-008?

La altura exacta no está especificada en el manual. Consulte el manual de instalación proporcionado con el producto o contacte al soporte de Vevor para dimensiones precisas.

¿Este producto es adecuado para uso en exteriores?

Sí, el acero inoxidable ofrece buena resistencia a la oxidación y corrosión para uso exterior. Sin embargo, no se recomienda en zonas costeras debido al aire salino agresivo.

¿Cómo limpiar y mantener el poste?

Limpie regularmente el poste con un paño suave y agua jabonosa. Evite limpiadores abrasivos o ácidos que podrían dañar el acabado de acero inoxidable.

¿Cuál es la capacidad de carga del poste?

El manual no proporciona una capacidad de carga específica. El producto está diseñado para uso residencial estándar. Para aplicaciones comerciales o de alta solicitación, consulte al fabricante.

¿El soporte es ajustable para un pasamanos inclinado?

Sí, el soporte se puede ajustar en ángulo para adaptarse a un pasamanos inclinado. Siga los pasos de instalación para montaje en pendiente: primero fije el soporte, ajuste el ángulo, luego marque y perfore los agujeros.

¿Dónde puedo encontrar la garantía y la asistencia técnica?

La garantía electrónica y la asistencia técnica están disponibles en el sitio www.vevor.com/support. Allí puede descargar el certificado de garantía y hacer sus preguntas técnicas.

¿Puedo usar este poste con un pasamanos de madera?

Sí, los tornillos autorroscantes suministrados en el kit son adecuados para fijar un pasamanos de madera al soporte. Perfore agujeros piloto de ∅ 5,5 a 5,6 mm para evitar que la madera se raje.

MANUAL DE USUARIO HR-008 Vevor

Técnico Soporte y certificado de garantía electrónica www.vevor.com/support

POSTE DE BARANDILLA DE CABLE

MODELO: HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014/HR-015/HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/HR-022/HR-023

< Imagen solo como referencia >

CONSIDERACIONES IMPORTANTES

ADVERTENCIA: Lea y comprenda este manual completo antes de operar o reparar este producto. El incumplimiento de estas advertencias e instrucciones puede provocar lesiones personales o daños a bienes valiosos.

1. La advertencia indica que se deben tomar las medidas adecuadas para evitar el peligro potencial de lesiones personales.
2. Las capacidades del producto se aplican únicamente al producto ensamblado de manera adecuada y completa.
3. Mantenga las piezas de repuesto pequeñas fuera del alcance de los niños. No es un juguete, no permita que los niños jueguen.
4. Para obtener información adicional sobre las piezas enumeradas en las siguientes páginas, consulte el diagrama de montaje de este manual. Desenvuelva y separe todas las piezas en un área de trabajo limpia.

GUARDE ESTAS INSTRUCCIONES

CARACTERÍSTICAS PRINCIPALES

Este producto se utiliza principalmente para la instalación en columnas, funciones de alambre y accesorios decorativos.

El poste de barandilla de cable de VEVOR está hecho completamente de materiales de acero inoxidable, lo que tiene una gran resistencia a la corrosión. Funcionará durante una larga vida útil para barandillas interiores y exteriores con bajo mantenimiento. Tenga en cuenta que se recomienda para proyectos costeros.

Trabajamos con todo el esfuerzo para brindar productos de calidad y servicio profesional, y hacer de VEVOR una marca confiable.

INSTRUCCIONES DE INSTALACIÓN

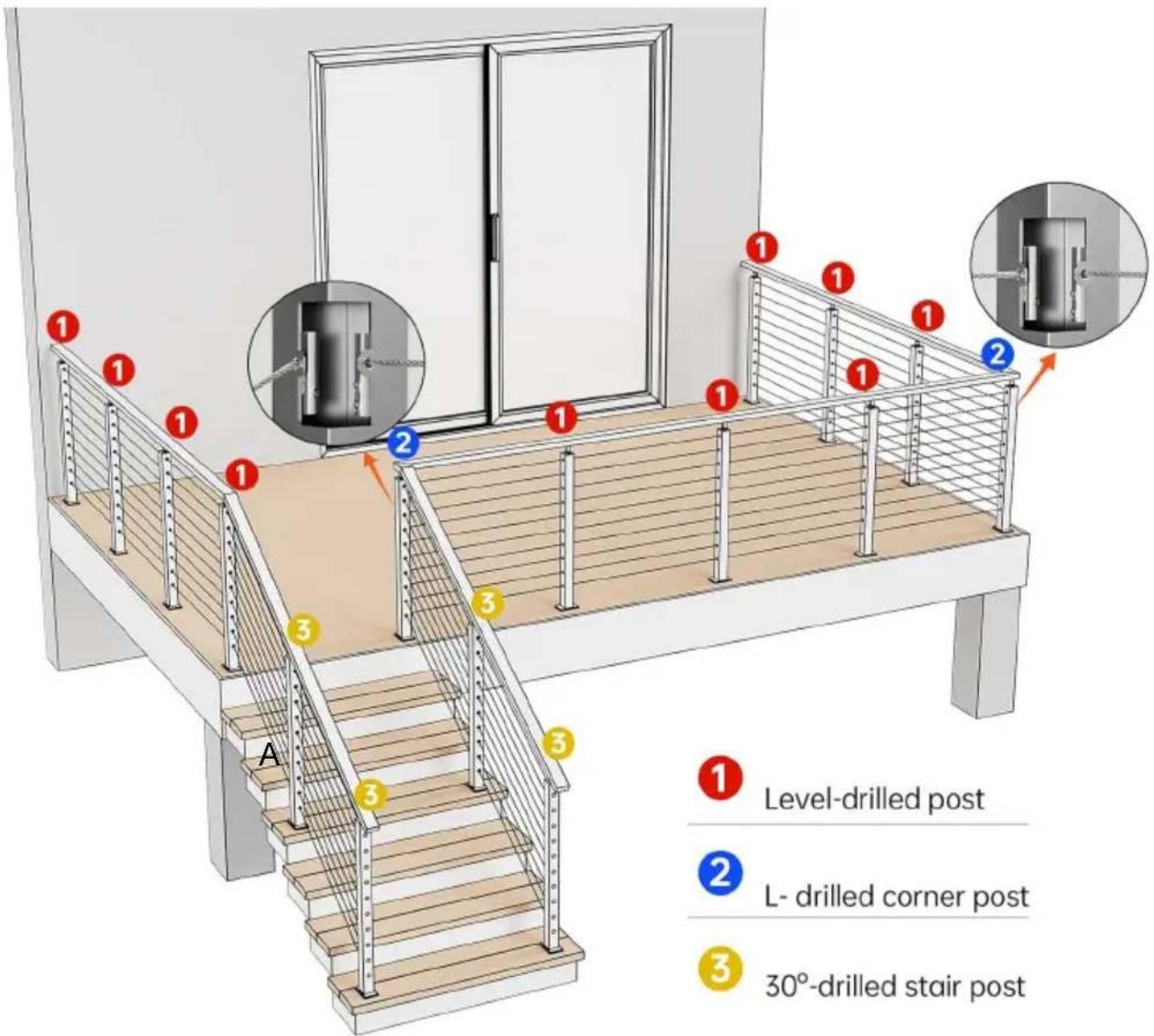

Indicación de instalación y publicación aplicable

Aplicable a todos los escenarios de instalación de ingeniería.

Nota: Este producto solo incluye la columna y sus sujetadores de instalación, excluyendo el cable metálico, el kit de barandilla de cable

pasamanos.

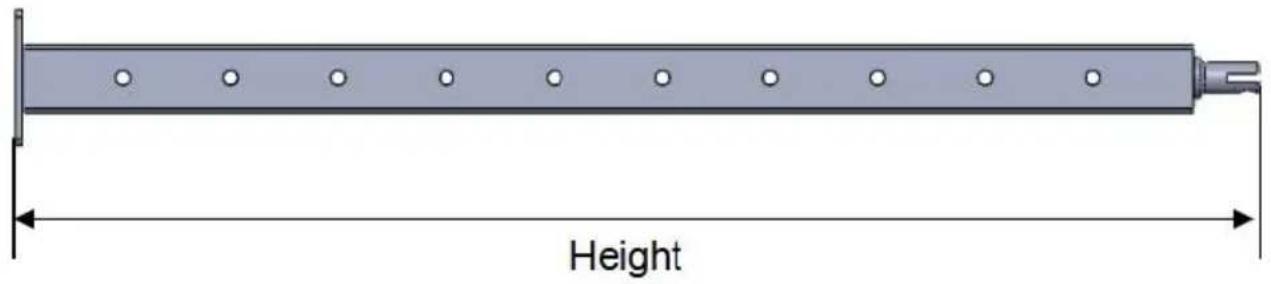

INFORMACIÓN DEL PRODUCTO

Model o	perforado	Altura (mm)	Número perforado	Diámetro del agujero (mm)	Pasode agujeros (mm)	Tamaño de sección (mm)	Color	Incluye (piezas)
HR-0 01	nivel	1067	12	10,5	80	50*50	Negro	4
HR-0 02	nivel	914	10	10,5	80	50*50	Negro	4
HR-0 03	nivel	1067	12	8	80	30*50	Negro	4
HR-0 04	nivel	914	10	8	80	30*50	Negro	4
HR-0 05	30°	1067	12	10,5×15	80	50*50	Plata	1
HR-0 06	30°	1067	12	10,5×15	80	50*50	Negro	1
HR-0 07	I	1067	12	10,5	80	50*50	Negro	1
HR-0 08	No	914	/	/	/	50*50	Negro	1
HR-0 09	nivel	914	10	10,5	80	50*50	Negro	1
HR-0 10	30°	914	10	10,5×15	80	50*50	Negro	1
HR-0 11	I	914	10	10,5	80	50*50	Negro	1
HR-0 12	nivel	914	10	10,5	80	50*50	Plata	1
HR-0 13	30°	1067	12	8×13	80	30*50	Negro	1
HR-0 14	I	1067	12	8	80	30*50	Negro	1
HR-015	30°	914	10	8×13	80	30*50	Negroo	1
HR-016	I	914	10	φ 8	80	30*50	Negro	1
HR-017	No	914	/	/	/	38*38	Negro	1
HR-018	nivel	1067	12	φ 8	80	30*50	Negro	1
HR-019	No	1067	/	/	/	50*50	Negro	1
HR-020	nivel	914	10	φ 8	80	30*50	Negro	1
HR-021	nivel	1067	12	φ 10,5	80	50*50	Negro	1
HR-022	nivel	914	10	φ 8	80	3 0*50	Plata	1
HR-023	nivel	1067	12	φ 10,5	80	50*50	Plata	1

PAQUETE INCLUIR

No	Componentes	Imagen	CANTIDAD
			Modelo de ajuste
			HR-001/HR-002	HR005~HR012/HR-019/HR-0 21/HR-0 23/	HR-00 3/HR-00 4	HR-013 ~ HR-01 6/HR-018 /HR-0 20/HR-0 22/	HR-017
1	correo		4	1	4	1	/
			/	/	/	/	1
2	Tapa cuadrada		4	1	/	/	/
3	Tapa rectangular		/	/	4	1	/
4	perno de anclaje		dieciséis	4	dieciséis	4	4
5	Soporte curvo		4	1	4	1	/
6	soporte horizontal		4	1	4	1	/
7	llave hexagonal		4	1	4	1	1
8	Llave de boca		4	1	4	1	1
9	Tornillo de rosca		8	2	8	2	4
10	Cubierta plástica		/	/	/	/	1

INSTALACIÓN

Para piso de concreto o madera

Paso 1. Marque los puntos de perforación en las ubicaciones o instalación

Paso 2. Utilice un taladro percutor para hacer un agujero de ∅ 12 en los punto

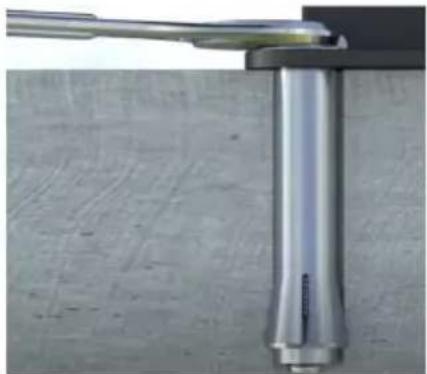

Paso 3. Martilla e tornillo de anclaje e el orificio perforado

adecuadas.	marcados.
Paso 4. Apriete los tornillos.	Paso 5. Cierra la tapa y termina de fij poste.

Nota: Asegúrese de que la columna esté en posición vertical al fija placa inferior del poste.

Montaje con pasamanos (horizontal)

Paso 1: soporte fijo

Paso 2: Determine la posición de instalación del pasamano y luego marque la posición debajo de los orificios del pasamano y del soporte. Taladre los orificios con un taladro de ∅ 5,5-∅ 5,6 mm.

Paso 3: Utilice los tornillos autorroscantes del accesorio para fijar el

pasamano al soporte.

También es adecuado para la instalación de pasamanos y soportes en arco.

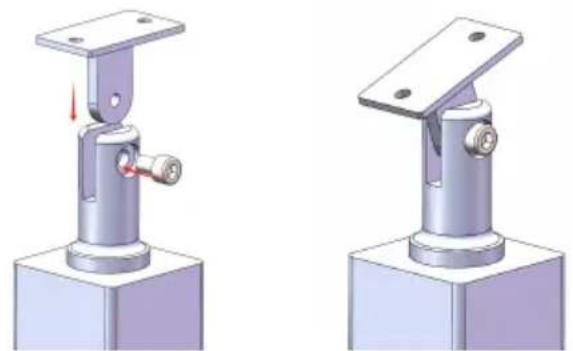

Montaje con pasamano (gradiente)

Paso 1: Fije el soporte.

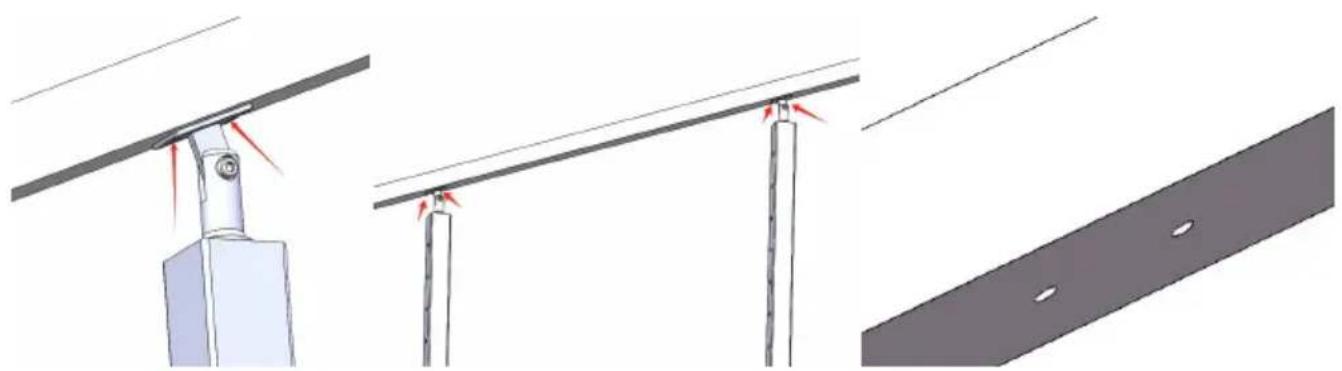

Paso 2: Ajuste el ángulo del soporte para que se ajuste a la parte del pasamano. Determine la posición de instalación del pasamano y marque la posición debajo de los orificios del pasamano y del soporte. Perfore los orificios con un taladro de ∅ 5,5-∅ 5,6 mm.

Nota: El pasamano y el soporte se pueden fijar previamente con ayuda de herramientas de sujeción, de modo que se puedan marcar y colocar múltiples puntos de instalación del soporte al mismo tiempo.

Paso 3: Retire el soporte del poste y luego use los tornillos autorroscantes del accesorio para fijar el soporte al pasamano.

Fije el poste y el soporte.

También es adecuado para la instalación de pasamanos y soportes en arco.	Para el modelo HR-017

Instalación con cable metálico y accesorios.

Para funda protectora de rueda nivelada.

Para montaje horizontal y ángulo del tensor de pernos.

Para tensor tensor y terminal fijo.
