Tipo de producto	Eslinga de cadena
Marca	Vevor
Modelo	DL8mmx1.8m-2A
Capacidad de carga (CMU)	6600 lb (G80, aproximadamente 3 toneladas)
Diámetro de la cadena	8 mm (5/16 pulgada)
Longitud de la cadena	1,8 m (6 pies)
Número de ramales	2
Material	Acero aleado
Estructura	Anillo de elevación, lazo mariposa, cadena, ganchos, gancho de ajuste
Uso	Elevación de mercancías
Ángulo de elevación recomendado	>40° para carga completa; entre 20° y 40°: mitad de la carga; <20° prohibido
Inspección antes de cada uso	Verificar la apertura del gancho, deformación de la cadena, grietas
Inspección después del uso	Verificar si la cadena está tensada anormalmente
Mantenimiento	Limpiar y secar después del uso, almacenar en un lugar seco y ventilado
Seguridad	No exceder la CMU, no pararse debajo de la carga, no anudar la cadena, no torcer
Certificación	G80 (Grado 80)
Fabricante	Shanghaimuxinmuyeyouxiangongsi
Importador (Australia)	SIHAO PTY LTD
Importador (Estados Unidos)	Sanven Technology Ltd.
Soporte técnico	www.vevor.com/support
Contenido del embalaje	Eslinga de cadena, eslabón(es) de unión
Garantía	Certificado de garantía electrónico
Elevación aérea	No aprobado

Preguntas frecuentes - DL8mmx1.8m-2A Vevor

¿Cuál es la capacidad de carga de la eslinga Vevor DL8mmx1.8m-2A?

La capacidad de carga máxima (CMU) es de 6600 lb (G80), aproximadamente 3 toneladas. Nunca exceda este límite.

¿Puedo usar esta eslinga para elevación aérea?

No, este producto no está aprobado para elevación aérea. Úselo solo para elevación de cargas en el suelo.

¿Cómo inspeccionar la eslinga antes de usarla?

Antes de cada uso, verifique: la apertura de los ganchos, la deformación de la cadena y la presencia de grietas en todas las piezas.

¿Qué ángulo de elevación es seguro?

Un ángulo superior a 40° permite carga completa. Entre 20° y 40°, la carga debe reducirse a la mitad. Por debajo de 20°, la elevación está prohibida.

¿Qué hacer si la cadena está torcida o anudada?

Deshaga con cuidado los nudos y enderece la cadena antes de usarla. Nunca use una cadena torcida o anudada.

¿Cómo mantener la eslinga?

Después del uso, limpie y seque el producto. Almacénelo en un lugar seco y ventilado para evitar la oxidación.

¿Cuál es el material de la cadena?

La cadena es de acero aleado, grado G80, que garantiza alta resistencia.

¿Cuántos ramales tiene este modelo?

El modelo DL8mmx1.8m-2A tiene 2 ramales (2 ramales de cadena).

¿Puedo usar la eslinga si un gancho está dañado?

No, si un gancho presenta apertura ensanchada o grieta, reemplácelo inmediatamente. Consulte a un técnico calificado.

¿Dónde encontrar soporte técnico de Vevor?

El soporte técnico está disponible en el sitio web www.vevor.com/support. Allí también encontrará el certificado de garantía electrónico.

MANUAL DE USUARIO DL8mmx1.8m-2A Vevor

MANUAL DEL USUARIO DE LA ESLINGA DE CADENA

Modelo: 10×1,5m-A4 ; DL10mmx1.8m-2B ; DL8mmx1.5m-2A ; DL8mmx1.8m-2A ; DL6mmx1.5m-4A ; 8×3m-B ; DL8mmx3m-4B ; 8 × 1,5 mA ; 8×1,5 mC ; DL10mmx3m-4A ; 8×2m-A2 ; 8×1m-A3

NOTA: Lo que se muestra es sólo para fines ilustrativos. Consulta tu compra.

1. Lea este material antes de utilizar este producto. De lo contrario, pueden producirse lesiones graves.
2. La eslinga de cadena de brida debe usarse de manera flexible y está estrictamente prohibido usarla obligatoriamente cuando las conexiones individuales sean inflexibles.
3. No exceda el WLL (límite de carga de trabajo) para la eslinga de brida. No aprobado para elevación por encima de la cabeza.
4. Después del uso, séquelo antes de guardarlo para evitar que la oxidación de los pernos afecte el uso.
5. Los procedimientos que no se explican específicamente en este manual deben ser realizados únicamente por un técnico calificado.

Para evitar lesiones graves por fallas de la herramienta, no la use. Cuando esté dañada:

1) Verifique el estado general del producto antes de cada uso.

¿Se ensancha la apertura del gancho?

¿Está deformada la cadena de brida?

Si hay grietas en todas las partes.

Antes de cada uso, verifique si la cadena de brida funciona correctamente antes del uso real. Si la cadena de brida no funciona correctamente, siga las instrucciones de inspección para ver si ocurre el problema.

2) Para evitar lesiones graves, tenga cuidado al solucionar problemas de la cadena de brida defectuosa y resuelva todos los problemas antes de usarla. Si la solución proporcionada en la guía de solución de problemas no puede resolver el problema, solicite a técnicos calificados que revisen la cadena de brida antes de usarla.

3) Asegúrese de que la cadena de brida sea lo suficientemente segura para continuar usándola. Deseo que la cadena de brida pueda brindar comodidad en el trabajo.

PRECAUCIÓN:

7. Lea atentamente las instrucciones y procedimientos para operaciones seguras.

8. INSPECCIONES atentas:

7) Antes de cada uso: Cada vez que se utiliza la cadena de brida, visualice

Se debe realizar una inspección para determinar si existen condiciones anormales, como grietas, flexión, deformación, etc.

8) Después de cada uso: Después de cada uso, si la cadena de brida está tensa

De manera anormal, se debe avisar al fabricante o al personal de mantenimiento autorizado del proveedor para que lo revise inmediatamente.

Sugerencias para el uso seguro de la cadena de brida

• No anude la cadena cuando utilice la cadena de brida.
• Cuando utilice la cadena de brida, asegúrese de que esté recta, sin doblarse ni torcerse.
• Debido al envío o transporte, la cadena de brida puede tener nudos en la conexión entre el anillo y el gancho. Alíselos antes de usarlos.
• NADIE puede permanecer debajo al izar mercancías mediante cadenas de brida.
• Cuando utilice la cadena de brida, confirme si los productos se pueden levantar con la cadena y si la dureza de la cadena daña los productos.

Guarde este manual

MODELO Y PARÁMETROS

NOTA: Por favor, haga coincidir su compra.

Modelo	10×1,5m-A4	DL10mmx1.8m-2B
Límite de carga d trabajo(Todas las partes)	110 00 libras (G80)	110 00 libras (G80)
Tamaño de	10 mm (3/8 pulgada)	10 mm (3/8 pulgadas)
Longitud de la	5 pies (150 cm)	6 pies (180 cm)
Material	Aleación de acero	Aleación de acero
Contenido del	Eslinga de cadena*1+Manua	Eslinga de cadena*1+Manua
Modelo	DL8mmx1.5m-2A	DL8mmx1.8m-2A
Límite de carga d trabajo(Todas las partes)	6600 libras (G80)	6600 libras (G80)
Tamaño de	8 mm (5/16 pulgadas)	8 mm (5/16 pulgadas)
Longitud de la	5 pies (150 cm)	6 pies (180 cm)
Material	Aleación de acero	Aleación de acero
Contenido del	Eslinga de cadena*1+Manua	Eslinga de cadena*1+Manua

Modelo	DL6mmx1.5m-4A	8×3m-B
Límite de carga d trabajo(Todas las partes)	6600 libras (G80)	11000 libras (G80)
Tamaño de	6 mm (1/4 pulgada)	8 mm (5/16 pulgadas)
Longitud de la	5 pies (150 cm)	10 pies (300 cm)
Material	Aleación de acero	Aleación de acero
Contenido del	Eslinga de cadena*1+Manua	Eslinga de cadena*1+Manua

Modelo	DL8mmx3m-4B	8×1,5mA
Límite de carga d trabajo(Todas las partes	11000 libras (G80)	11000 libras (G80)
Tamaño de	8 mm (1/4 pulgada)	8 mm (5/16 pulgadas)
Longitud de la	10 pies (300 cm)	5 pies (150 cm)
Material	Aleación de acero	Aleación de acero
Contenido del	Eslinga de cadena*1+Manual	Eslinga de cadena*1+Manual
Modelo	8×1,5 mC	DL10mmx3m-4A
Límite de carga d trabajo(Todas las partes	11000 libras (G80)	18400 libras (G80)
Tamaño de	8 mm (1/4 pulgada)	10 mm ( 3/8 pulgada)
Longitud de la	5 pies (150 cm)	10 pies (300 cm)
Material	Aleación de acero	Aleación de acero
Contenido del	Eslinga de cadena*1+Manual	Eslinga de cadena*1+Manual

Modelo	8×2m-A2	8×1m-A3
Límite de carga d trabajo(Todas las partes)	11000 libras (G80)	11000 libras (G80)
Tamaño de	8 mm (5/16 pulgadas)	8 mm (5/16 pulgadas)
Longitud de la	6,5 pies (200 cm)	3,2 pies (100 cm)
Material	Aleación de acero	Aleación de acero
Contenido del	Eslinga de cadena*1+Manua	Eslinga de cadena*1+Manua

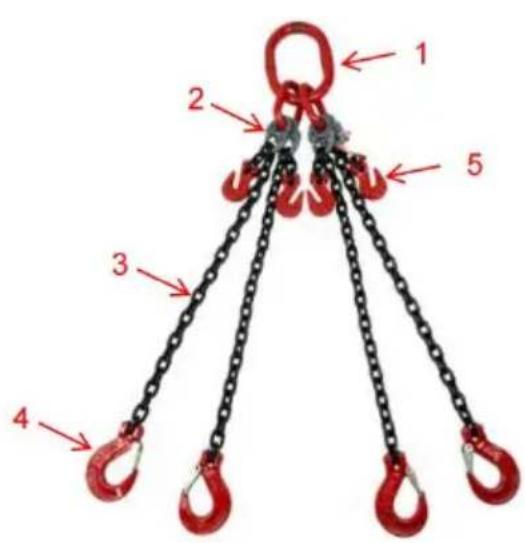

DIAGRAMA DE ESTRUCTURA

1. Anillo de elevación
2. Hebilla de mariposa
3. Cadena
4. Gancho
5. Gancho de ajuste

NOTA: Lo que se muestra es solo para fines ilustrativos. ¡Consulte la compra!

INSTRUCCIONES

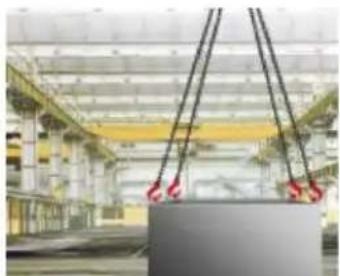

Cómo utilizar la eslinga de cadena:

1. La grúa engancha el anillo de elevación.
2. El gancho de la eslinga de cadena engancha la mercancía en las esquinas.
3. Asegúrese de que la cadena no esté torcida ni anudada.
4. Asegúrese de que el peso esté distribuido uniformemente en cada cadena.
5. Levante lentamente al levantar; no deje que la mercancía se incline.
6. Al levantar la mercancía, nadie podrá permanecer debajo.
7. El ángulo entre la cadena y la mercancía deberá cumplir las siguientes reglas:

1) θ > 40° , se recomienda izar de esta manera, que no excederá el límite de carga de trabajo.

2) 20°<θ<40° , solo puede soportar la mitad de la carga límite de trabajo.

3) θ < 20° , no está permitido izar de esta manera, lo cual es muy inseguro.

1. Cada pata contiene ganchos de ajuste en la parte superior de cada una, lo que proporciona una longitud de cadena precisa.

Ajustamiento.

• No exceda el WLL (límite de carga de trabajo).
• Después de su uso, limpie y seque el producto y guárdelo en un lugar seco y ventilado.

Fabricante: Shanghaimuxinmuyeyouxiangongsi

Dirección: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importado a AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NS 2122 Australia

Importado a EE. UU.: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu GmbH

Mainzer Landstr. 69, 60329 Frankfurt am Main

UK

REP

YH CONSULTING LIMITED.

Técnico Certificado de soporte y garantía electrónica www.vevor.com/support
