MANUAL DE USUARIO RAW24AMAAMS Dacor

Instrucciones de instalación

Refrigeración bajo encimera

DRW24G7500** / DRR24G7400**

Contenido

Antes de comenzar 4

Importante

4

Instrucciones importantes de seguridad 5

Advertencia sobre la State of California Proposition 65 (solo EE.UU.) 5

Precauciones generales de seguridad 6

Información de seguridad y advertencias 10

Seguridad de la instalación 10

Especificaciones de instalación 12

Opciones de instalación 13

Especificaciones del producto 14

Especificaciones de la manija 16

Instalación 17

Requisitos de instalación 18

Conexión a tierra de la refrigeración bajo encimera 18

Especificaciones de instalación para fines de incorporación 19

Español2

Instrucciones de instalación 21

Traslado de la refrigeración bajo encimera 21

Preparación para la instalación 22

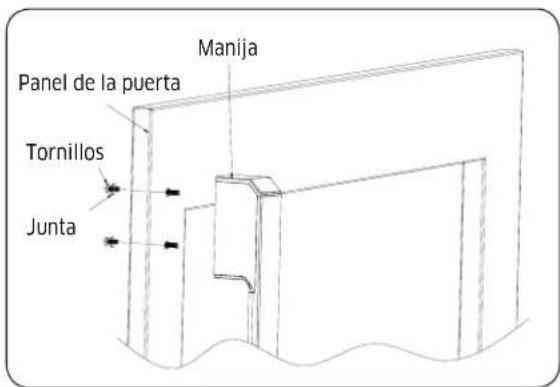

Instalación de la manija 22

Instalación del producto incorporado 23

Sugerencia de tamaño de gabinete de cocina incorporado 26

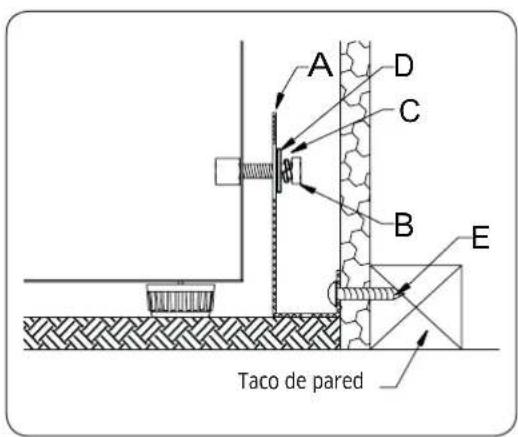

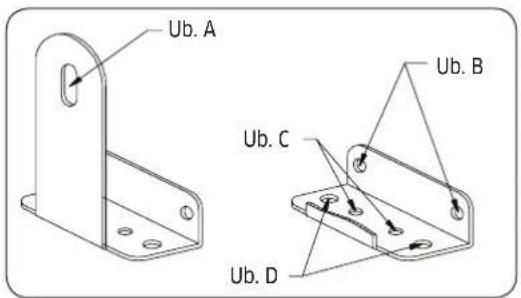

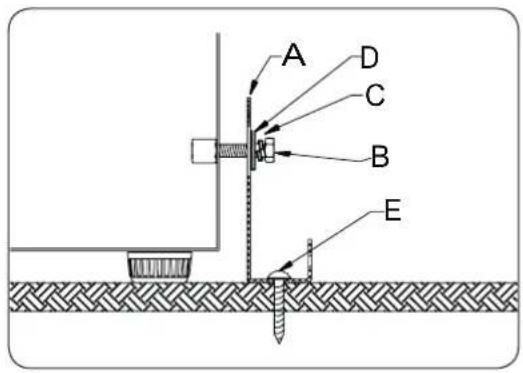

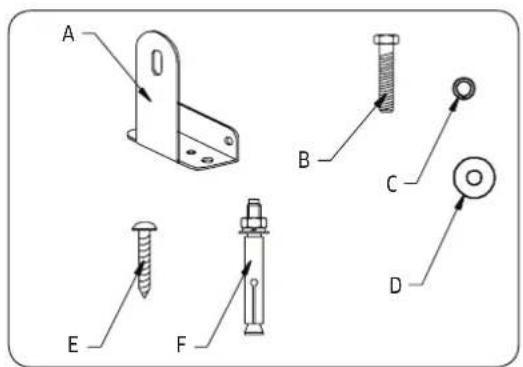

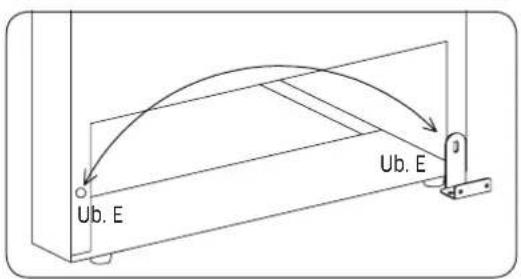

Instalación del soporte antivuelco para uso independiente 29

Panel integrado 32

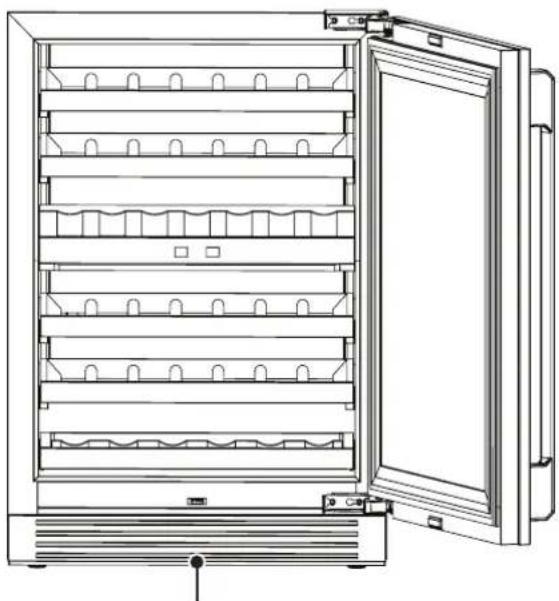

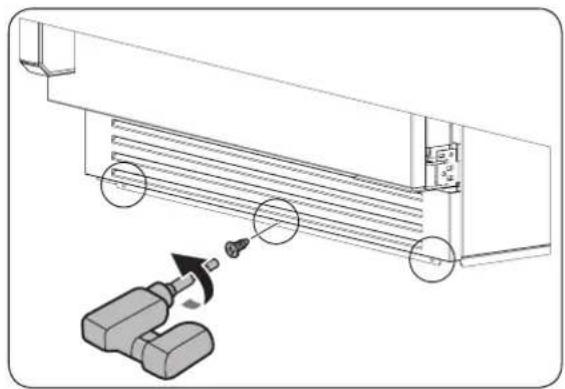

Placa de protección 34

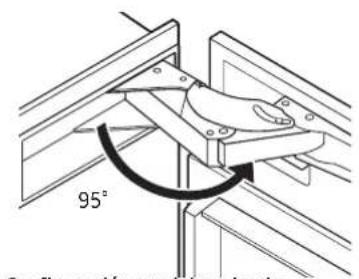

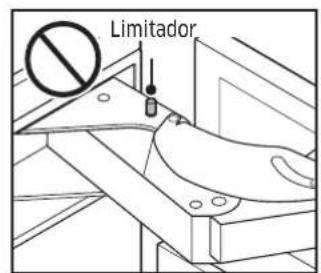

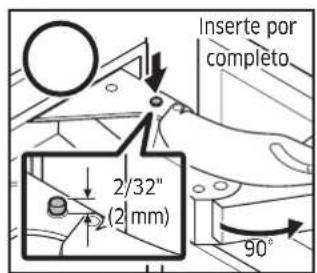

Ajuste del ángulo de apertura de la puerta 36

Limpieza

Lista de verificación de instalación 37

36

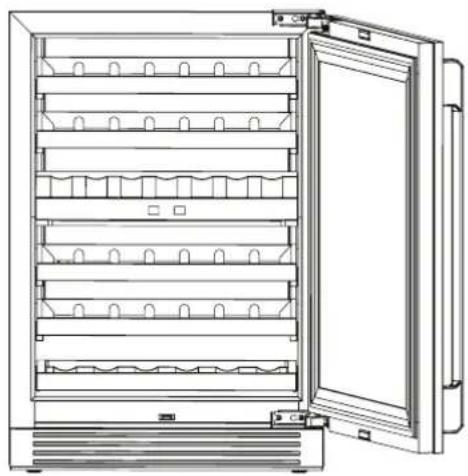

Antes de comenzar

Importante

DRW24G7500** DRR24G7400**

• A fin de promover la seguridad y minimizar problemas, lea este manual detenidamente antes de iniciar la instalación. Deje este manual al usuario.
• Escriba el número de serie/modelo del electrodoméstico en este manual para referencia en caso de servicio/mantenimiento.
• Los números de serie/modelo se encuentran en la etiqueta informativa en el compartimiento de refrigeración bajo encimera.

Usuario

- Conserve este manual para referencia personal y para referencia de inspectores, personal de servicio, etc.

NOTA

El diseño general y/o los accesorios pueden diferir según el modelo.

GUARDE ESTAS INSTRUCCIONES

Español4

Instrucciones importantes de seguridad

Las instrucciones importantes de seguridad y las advertencias que aparecen en estas instrucciones no tienen por objeto cubrir todos los posibles problemas y condiciones que puedan ocurrir.

Utilice el sentido común y tenga precaución al instalar, mantener u operar este o cualquier otro electrodoméstico.

Comuníquese siempre con el equipo de garantía del cliente de Dacor en relación con problemas y condiciones que no comprenda.

Etiquetas y símbolos de seguridad

Estas alertas están destinadas a llamar la atención sobre áreas importantes en el manual.

Siempre que vea estos símbolos o etiquetas, lea el mensaje atentamente antes de continuar.

PELIGRO

Riesgos inminentes que CAUSARÁN lesiones físicas graves o la muerte.

ADVERTENCIA

Riesgos o prácticas inseguras que PUEDEN causar lesiones personales graves o incluso la muerte.

PRECAUCIÓN

Riesgos o prácticas inseguras que PUEDEN causar lesiones personales leves o daños materiales.

Advertencia sobre la State of California Proposition 65 (solo EE.UU.)

ADVERTENCIA : Este producto contiene sustancias químicas que, según el Estado de California, provocan cáncer, defectos congénitos u otros daños en la reproducción.

GUARDE ESTAS INSTRUCCIONES

Instrucciones importantes de seguridad

⚠️ ADVERTENCIA - Refrigerante R600a

Este electrodoméstico contiene refrigerante de isobutano, R600a, un gas natural con alta compatibilidad ambiental; sin embargo, también es inflamable. Sírvase cumplir con las siguientes advertencias

• Al manipular, instalar y operar el electrodoméstico, debe evitar daños a las tuberías de refrigerante.
• Las tareas de reparación deben estar a cargo del personal de servicio autorizado por el fabricante y los componentes deberán reemplazarse por repuestos autorizados por el fabricante.
• Los productos de refrigeración contienen refrigerantes que, en virtud de la legislación federal, deben retirarse antes de la disposición del producto.
• Mantenga las aberturas de ventilación del gabinete o estructura incorporada del electrodoméstico libres de obstrucciones.
• Para evitar la creación de una mezcla de gas-aire inflamable en caso de una fuga en el circuito del refrigerante, las dimensiones de la ubicación en la que se coloca el refrigerador dependen de la cantidad de refrigerante utilizado. El lugar debe tener 35.3 pies ^3 por cada 8 g de refrigerante R-600a en el electrodoméstico.
• El lugar de instalación no debe estar expuesto a la luz solar directa y debe evitar colocarlo cerca de aparatos eléctricos o fuentes de calor, por ejemplo, estufas, anafes, hornos, radiadores, etc.
• Si coloca dos productos uno junto al otro, por razones de seguridad, asegúrese de utilizar productos certificados en atmósferas con gases explosivos.
• No utilice dispositivos mecánicos ni otros medios para acelerar el proceso de descongelamiento.
• No dañe el circuito del refrigerante.
• No utilice dispositivos eléctricos dentro del compartimiento de almacenamiento de alimentos del electrodoméstico.

Precauciones generales de seguridad

⚠️ PELIGRO

IMPORTANTE:

A fin de evitar que los niños queden encerrados o se sofoquen al desechar un electrodoméstico viejo:

• Retire la(s) puerta(s).
• Deje los estantes en su lugar de manera tal que los niños no puedan entrar fácilmente al electrodoméstico.
  • Corte las clavijas del enchufe y descártelas.
• Corte el cable de alimentación y descártelo por separado del electrodoméstico viejo.

GUARDE ESTAS INSTRUCCIONES

Español6

Para evitar posibles explosiones o incendios, no guarde ni utilice vapores o líquidos inflamables o explosivos (como gasolina) dentro o cerca de este o de cualquier otro electrodoméstico. También mantenga los objetos que podrían explotar, como latas de aerosol, lejos de quemadores de estufa, hornos y campanas de cocina. No almacene materiales inflamables o explosivos en gabinetes o áreas adyacentes.

ADVERTENCIA

IMPORTANTE: Este electrodoméstico está equipado con un enchufe eléctrico de tres clavijas con conexión a tierra para protección contra posibles riesgos de descarga eléctrica. Debe enchufarse en un tomacorriente exclusivo y con conexión a tierra. En caso de que solo haya disponible un tomacorriente de dos clavijas, será responsabilidad del cliente reemplazarlo por un tomacorriente de tres clavijas y conectado a tierra adecuadamente.

• No enrosque ni doble el cable de alimentación del electrodoméstico.
• Nunca desenchufe el electrodoméstico jalando el cable de alimentación.
• Siempre sostenga el enchufe con firmeza y jale para extraerlo del tomacorriente.
• Desconecte el electrodoméstico cuando no esté en uso.
• No instale, repare, modifique ni reemplace ninguna pieza del electrodoméstico a menos que así se recomiende específicamente en la literatura que lo acompaña.
• Un técnico de servicio calificado debe realizar todas las demás reparaciones.

NO corte ni retire la tercera clavija (conexión a tierra) del cable de alimentación.

NO utilice un adaptador.
NO utilice un cable de alimentación que esté pelado o dañado.
NO conecte el electrodoméstico a un alargue. Mantenga el cable de alimentación alejado de superficies calientes.

NOTA

• Utilice un tomacorriente con conexión a tierra.
• No se recomienda el uso de un tomacorriente con un interruptor de falla de conexión a tierra.

GUARDE ESTAS INSTRUCCIONES

Instrucciones importantes de seguridad

ADVERTENCIA

• Para reducir el riesgo de incendio, descarga eléctrica, lesiones graves o muerte al utilizar el electrodoméstico, siga las instrucciones básicas de seguridad, incluidas las siguientes:
• Si recibe un producto dañado, comuníquese de inmediato con el distribuidor o fabricante. No instale ni utilice un electrodoméstico dañado.
• Asegúrese de que el electrodoméstico se haya instalado correctamente de acuerdo con estas instrucciones de instalación.
• Asegúrese de instalar los tomacorrientes de acuerdo con la ubicación de la fuente de alimentación.
• Los equipos de refrigeración y refrigerantes deben desecharse adecuadamente de manera profesional y apropiada de acuerdo con los reglamentos y las leyes locales actuales que protegen el medio ambiente. Esto corresponde a su viejo electrodoméstico y a su nueva unidad una vez que llega al fin de su vida útil. NO deseche el electrodoméstico en un relleno sanitario ni con desechos urbanos. Comuníquese con los centros locales de disposición de desechos para obtener información acerca de cómo desechar los residuos reciclables.
• Tenga cuidado al manipular, mover, utilizar o desechar el electrodoméstico a fin de evitar daños al sistema de refrigeración.
• No lo instale en exteriores ni en condiciones de humedad. Este electrodoméstico no ha sido diseñado para su instalación en vehículos recreativos ni embarcaciones.
• Mantenga los materiales de embalaje alejados de los niños. Las láminas y bolsas plásticas pueden provocar asfixia.
• Conecte el electrodoméstico a un circuito de 115 V, 15 A. controlado por un disyuntor o fusible. El electrodoméstico debe tener su propio circuito con conexión a tierra.
• No enrosque ni doble el cable de alimentación del electrodoméstico. Nunca desenchufe el electrodoméstico jalando el cable de alimentación. Siempre sostenga el enchufe con firmeza y jale para extraerlo del tomacorriente.
• Desconecte el electrodoméstico cuando no esté en uso.
• No instale, repare, modifique ni reemplace ninguna pieza del electrodoméstico a menos que así se recomiende específicamente en la literatura que lo acompaña. Un técnico de servicio calificado debe realizar todas las demás reparaciones.
• Antes de realizar cualquier tipo de reparación, corte el suministro eléctrico en el panel del disyuntor.
• Este electrodoméstico no debe ser utilizado por personas (incluido niños) con capacidades físicas o sensoriales reducidas, o por personas que carezcan de experiencia y conocimientos, a menos que se encuentren bajo la supervisión adecuada de un responsable de su seguridad. Los niños deben estar supervisados, por su seguridad.
• No permita que nadie, incluidos los niños, se siente, pare o trepe sobre ninguna parte del electrodoméstico, incluida la puerta. Hacerlo puede provocar daños, lesiones graves o la muerte.

GUARDE ESTAS INSTRUCCIONES

Español8

• Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante o por un técnico de reparación calificado a fin de evitar riesgos de seguridad. No utilice los controles en forma indebida.
• Limpie el electrodoméstico regularmente como se indica en la sección 'Cuidado y limpieza' del manual del usuario. Limpie el cajón o la cubeta de hielo regularmente.
• Cuando el congelador esté funcionando, no toque las superficies internas de acero inoxidable con las manos mojadas o húmedas, dado que la piel puede adherirse a las superficies muy frías.
• No utilice ningún tipo de equipo eléctrico dentro de los compartimientos de refrigeración bajo encimera.
• No obstruya ninguna de las ventilaciones o aberturas del electrodoméstico.
• A fin de evitar el riesgo de que el electrodoméstico caiga de costado, es obligatorio sujetarlo a la pared mediante los dos soportes antivuelco provistos.
• Utilice el electrodoméstico únicamente con el fin para el que ha sido diseñado: el almacenamiento de alimentos y bebidas. No ha sido diseñado para el uso comercial o industrial.
• Al realizar la instalación tenga cuidado de que la caja de componentes eléctricos no esté dañada por la desviación de la descarga.
• Sostenga la manija al abrir y cerrar la puerta.
• Al abrir y cerrar la puerta, tenga cuidado de no poner las manos en la entrada.

GUARDE ESTAS INSTRUCCIONES

Español

Información de seguridad y advertencias

Seguridad de la instalación

ADVERTENCIA

• Antes de instalar la refrigeración bajo encimera, conéctela a un tomacorriente y enciéndala para asegurarse de que funcione.
• Elija un lugar alejado de calentadores, calderas o la luz solar directa.
• Instale la unidad donde el aire fluya libremente y donde la refrigeración bajo encimera esté bien ventilada.
• Instale la unidad de modo que el aire fluya sin obstrucciones a través de la parrilla delantera. Si no se asegura la circulación del aire, esto puede interferir con el funcionamiento normal del producto.
• Ciertos animales (roedores) pueden masticar el cable de alimentación y provocar un incendio; por lo tanto, instale la unidad en un lugar donde los animales no puedan acceder.
• Si el gabinete está hecho de material blando (por ejemplo, yeso, etc.), puede tener una estructura débil y dañarse. Por lo tanto, utilice un gabinete de material robusto y resistente.
• Instale la refrigeración bajo encimera con un equipo de al menos 2 personas.
• Consulte las dimensiones del gabinete y prepárelo con buena circulación de aire.
• Utilice un gabinete que no se deforme debido a las emisiones de calor del producto o a la humedad por la apertura y cierre de la refrigeración bajo encimera.

NOTA

Esta es una refrigeración bajo encimera de estilo "incorporado", lo que significa que debe instalarse dentro de un hueco en gabinetes de cocina existentes.

Antes de mover la refrigeración bajo encimera, despeje el camino hasta el lugar donde se instalará. Verifique todas las dimensiones del producto y el radio de inclinación con cualquier puerta, pasillo, escalera, esquina, etc., para asegurar un paso sin obstrucciones.

Español 10

ADVERTENCIA

Peligro de caída

Este electrodoméstico es relativamente pesado en su parte superior y tiende a caerse cuando no se instala en forma segura.

Mantenga las puertas cerradas con cinta adhesiva hasta que la refrigeración bajo encimera esté en su posición final y lista para asegurarse en su lugar.

Hacen falta dos o más personas para trasladar e instalar la refrigeración bajo encimera.

De lo contrario, podría sufrir lesiones graves o incluso la muerte.

PELIGRO

Mantenga los materiales y vapores inflamables, como la gasolina, lejos de la refrigeración bajo encimera.

No hacerlo puede provocar la muerte, una explosión o un incendio.

Especificaciones de instalación

ADVERTENCIA

Respete todos los códigos y ordenanzas durante la planificación e instalación. Comuníquese con el departamento de mantenimiento de edificios local para obtener más información.

ADVERTENCIA

Las conexiones eléctricas y de descarga a tierra deben cumplir con las partes pertinentes del código eléctrico nacional y/u otros códigos eléctricos.

Este electrodoméstico incluye un cable de alimentación con un enchufe con conexión a tierra de tres clavijas para una fuente de alimentación eléctrica de 115 Vac, 15 Amp. Enchúfelo únicamente en un tomacorriente de tres clavijas, con conexión a tierra y de 115 Vac.

El electrodoméstico está equipado con un sistema de iluminación con lámparas LED de alta intensidad. No mire fijo dichas lámparas cuando estén encendidas a fin de evitar daños a su visión.

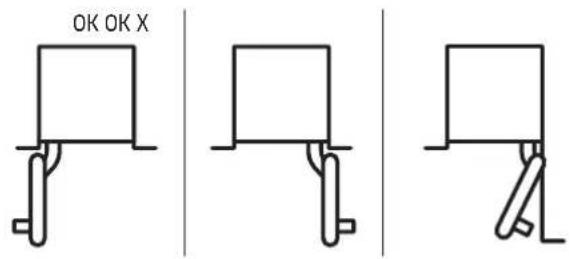

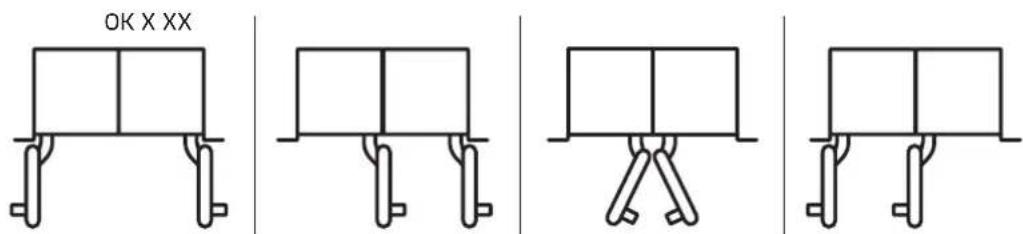

Opciones de instalación

Existen diversas opciones de instalación.

Están limitadas únicamente por el diseño de la cocina.

Electrodoméstico individual

OK OK X

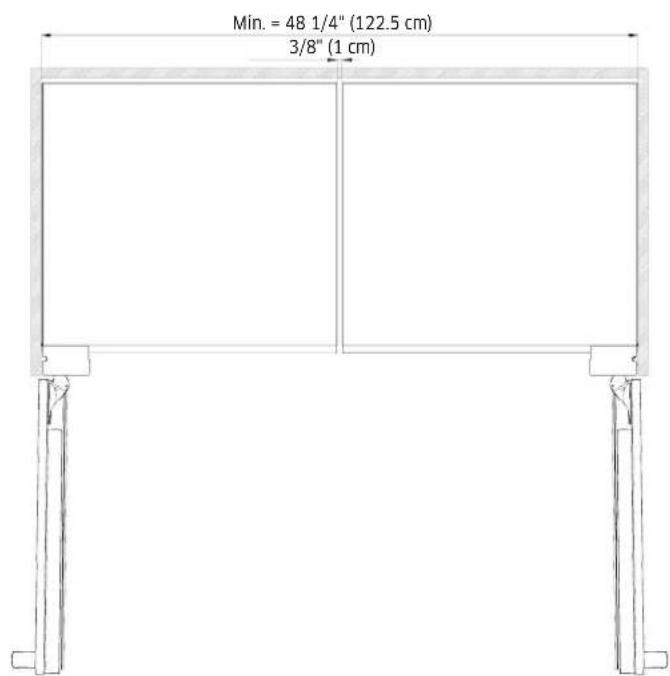

Lado a lado (Par)

OK X XX

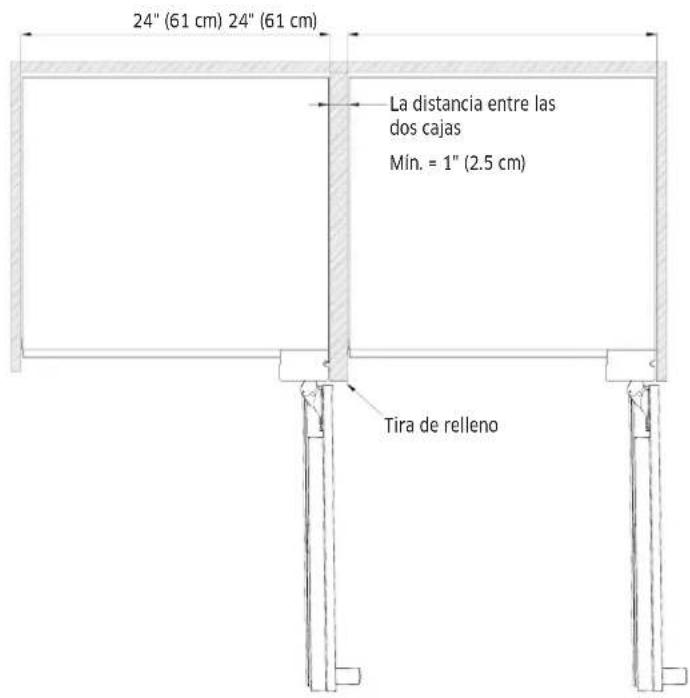

Electrodomésticos individuales con partición

• El grosor mínimo de la partición es de 1" (2.5 cm).
• A más de 1" (2.5 cm), el giro de la puerta puede efectuarse en la misma dirección y el ángulo de apertura debe ser de 90 grados como en el caso 1.
• El grosor de la partición depende de la profundidad de la manija. Las dimensiones anteriores son aceptables para las manijas Dacor.

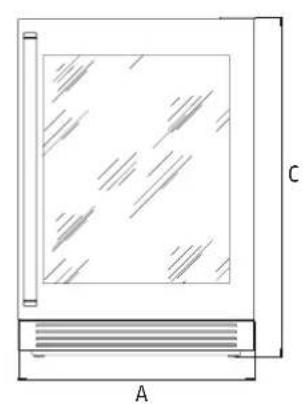

Especificaciones del producto

B1 B

Especificaciones del producto

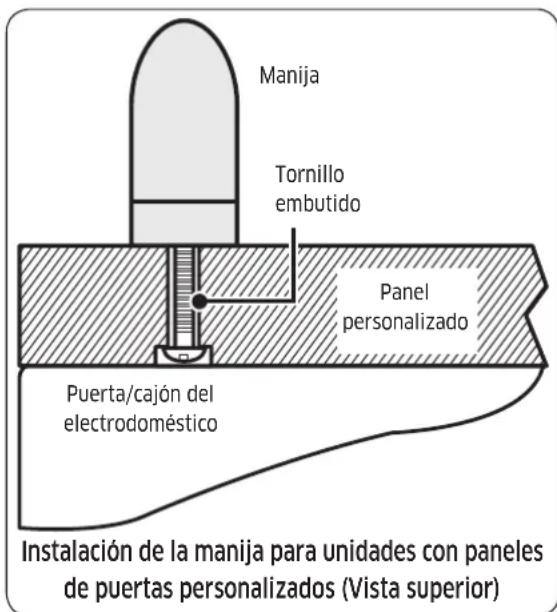

Especificaciones de la manija

Manija Tornillo embutido Panel personalizado Puerta/cajón del electrodoméstico Instalación de la manija para unidades con paneles de puertas personalizados (Vista superior)

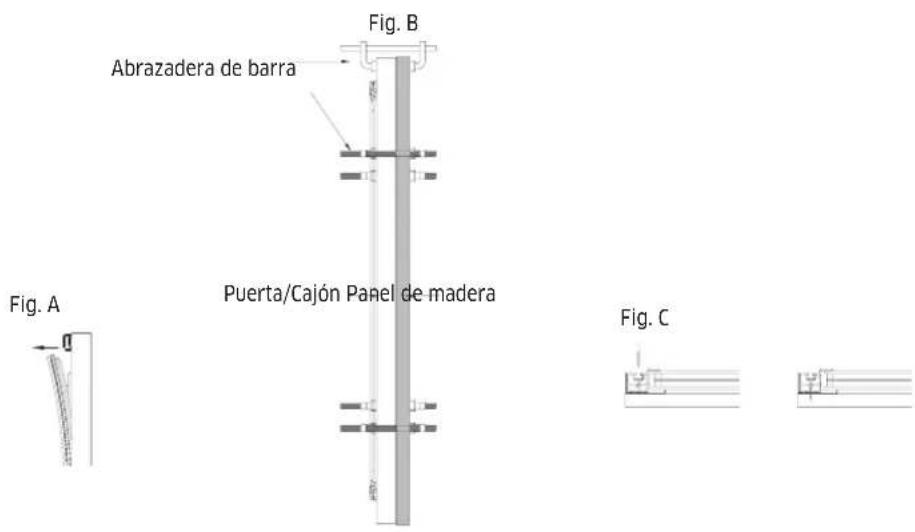

Antes de instalar los paneles personalizados, debe instalar las manijas de la puerta/cajón. Los modelos con paneles personalizados cuentan con la ventaja de poder seleccionar un estilo de manija de acuerdo con su gusto personal. Las manijas no se proveen con los modelos con paneles personalizados. Hay kits de manijas selectos disponibles a través de su distribuidor Dacor. Dacor no recomienda el uso de tiradores. El fabricante del panel debe seleccionar y comprar los tornillos necesarios para la instalación. Las cabezas de los tornillos deben embutirse en el panel a fin de evitar interferencias durante el ajuste de la profundidad.

PRECAUCIÓN

Recomendamos instalar una manija para panel personalizado. Sin la manija, puede atraparse los dedos al abrir o cerrar la puerta.

Español16

Instalación

ADVERTENCIA

No instale el electrodoméstico:

• en exteriores,
• en un ambiente con caída de agua.

El electrodoméstico es muy pesado:

Refrigeración bajo encimera de 24" aprox. 154 lb / 70 kg

Sala de instalación

El electrodoméstico debe instalarse en una habitación seca y ventilada.

Instalación segura

El electrodoméstico es muy pesado y tiende a caer hacia adelante cuando la puerta está abierta.

No abra la puerta hasta que no haya ninguna posibilidad de que el electrodoméstico se caiga.

La manera más segura de instalar el electrodoméstico es utilizar los dispositivos antivuelco provistos.

Piso

La superficie inferior debe estar nivelada y uniforme a fin de garantizar que el electrodoméstico quede instalado en forma segura y funcione correctamente.

La superficie inferior debe estar hecha de un material duro, no flexible para cubrir el peso del electrodoméstico.

Alinear el electrodoméstico

A fin de garantizar que el electrodoméstico funcione correctamente, debe estar bien nivelado.

Puerta de vidrio

Al mover o instalar el electrodoméstico, tenga cuidado de no dañar la puerta de vidrio.

Requisitos de instalación

Conexión a tierra de la refrigeración bajo encimera

PRECAUCIÓN

Las conexiones eléctricas y de descarga a tierra deben cumplir con las partes pertinentes del código eléctrico nacional y/u otros códigos eléctricos.

Este electrodoméstico incluye un cable de alimentación con un enchufe con conexión a tierra de tres clavijas para una fuente de alimentación eléctrica de 115 Vac, 15 Amp. Enchúfelo únicamente en un tomacorriente de tres clavijas, con conexión a tierra y de 115 Vac.

BAJO NINGUNA CIRCUNSTANCIA CORTE O QUITE LA TERCERA CLAVIJA (CONEXIÓN A TIERRA) DEL CABLE DE ALIMENTACIÓN.

NO UTILICE UN ENCHUFE ADAPTADOR PARA CONECTAR LA REFRIGERACIÓN BAJO ENCIMERA A UN TOMACORRIENTE DE 2 CLAVIJAS.

NO UTILICE UN CABLE PROLONGADOR CON ESTE ELECTRODOMÉSTICO.

ADVERTENCIA

Riesgo de descarga eléctrica

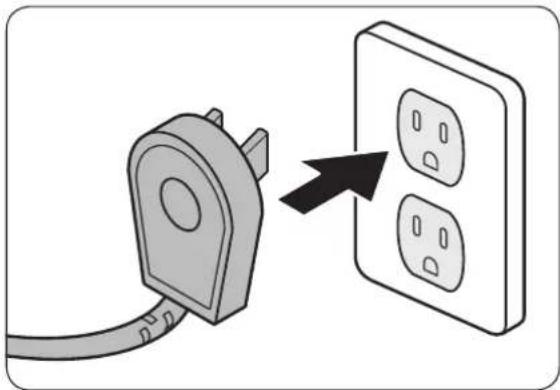

Enchufe a un tomacorriente de 3 clavijas exclusivo, conectado a tierra.

No retire la clavija de conexión a tierra.

No utilice un adaptador.

No utilice un cable prolongador.

No seguir estas instrucciones puede provocar la muerte, un incendio o una descarga eléctrica.

Español18

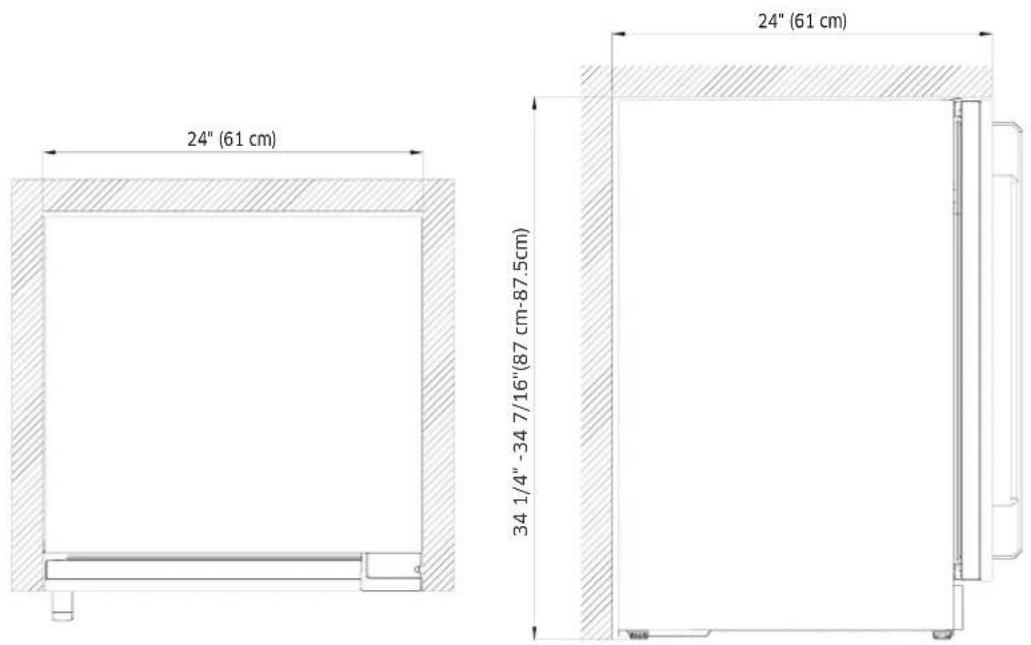

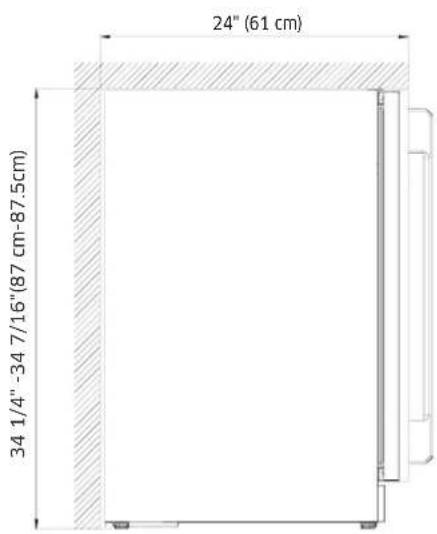

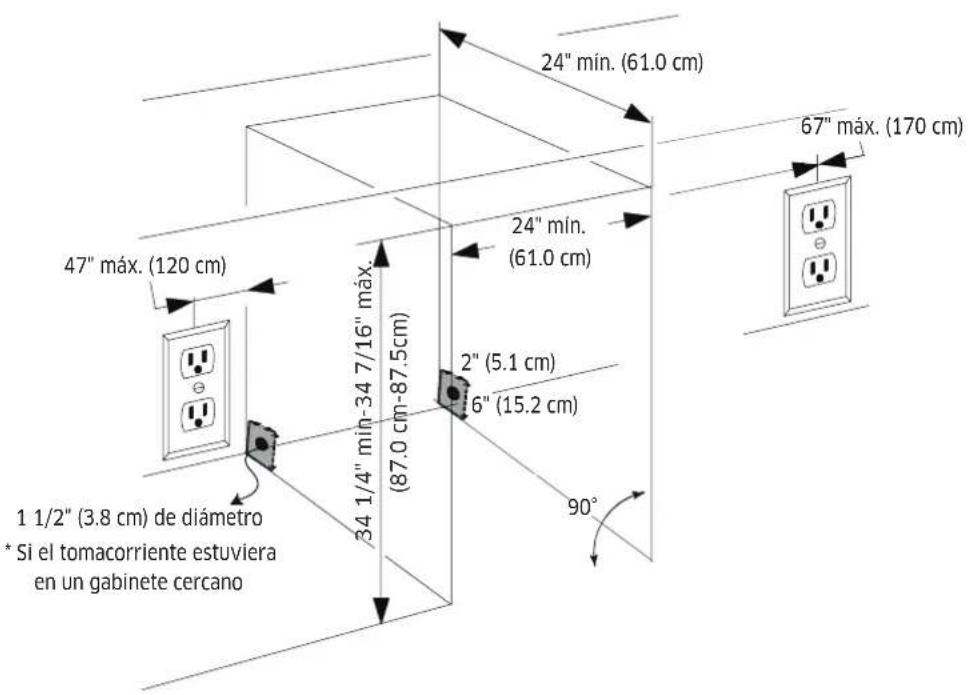

Especificaciones de instalación para fines de incorporación

24" mín. (61.0 cm) 47" máx. (120 cm) 34 1/4" mín-34 7/16" máx. (87.0 cm-87.5cm) 24" mín. (61.0 cm) 2" (5.1 cm) 6" (15.2 cm) 90° 67" máx. (170 cm) 1 1/2" (3.8 cm) de diámetro * Si el tomacorriente estuviera en un gabinete cercano

Cómo preparar el gabinete

Utilice guantes y gafas de seguridad durante la instalación.

No se recomienda instalar el electrodoméstico en un rincón o directamente junto a una pared. La puerta debe abrirse a más de 90° para permitir la extensión total de los estantes. Si fuera necesario instalar la unidad junto a una pared o en un rincón, deje al menos 4 pulgadas (10 cm) de espacio libre entre la pared y el electrodoméstico para permitir la apertura de la puerta.

La abertura del gabinete debe tener por lo menos 24 pulgadas (61 cm) de ancho por 34.3 pulgadas (87 cm) de altura por 24 pulgadas (61 cm) de profundidad.

NOTA

El requisito de profundidad indicado presupone que el tomacorriente está ubicado en los gabinetes cercanos o instalado a nivel en la pared trasera, no instalado en la superficie interior del gabinete.

Si el tomacorriente estuviera ubicado dentro de los gabinetes cercanos, corte un orificio de 1.5 pulgadas (3.8 cm) de diámetro para pasar el cable de alimentación eléctrica. Si la pared del gabinete fuera metálica, el borde del orificio deberá cubrirse con un cojinete o anillo de caucho.

Si la toma de corriente está en la misma abertura que la pared trasera, se necesita un espacio de 1 11/16" pulgadas (43mm). La profundidad mínima de la abertura es de 643 mm.

Requisitos de instalación

Herramientas necesarias

Gafas de seguridad Cinta métrica Escuadra de carpintero

Guantes Taladro eléctrico con mecha Linterna

Instrucciones de instalación

Traslado de la refrigeración bajo encimera

ADVERTENCIA

El electrodoméstico es muy pesado. Al mover la refrigeración bajo encimera, todo el personal debe tener cuidado de no lesionarse ni dañar el electrodoméstico.

1. Asegure la refrigeración bajo encimera a un medio de transporte adecuado (preferentemente una plataforma deslizable para electrodomésticos) y llévela junto al gabinete de instalación.
2. Se requieren dos personas como mínimo para trasladarlo e instalarlo.
3. Tenga cuidado para evitar daños al piso. Los pisos delicados deben protegerse con una madera, cartón duro o un material similar.
4. Antes de mover la refrigeración bajo encimera, verifique que pase por las aberturas de las puertas, escaleras y obstrucciones en altura.

- RIESGO DE VUELCO: La refrigeración bajo encimera es grande, pesada y se vuelca fácilmente cuando no se la sujeta. Siempre mueva la refrigeración bajo encimera en posición vertical si fuera posible. Si no, muévala boca arriba. Cierre y fije las puertas durante el transporte.

ADVERTENCIA

Tenga cuidado de no dañar la caja de componentes eléctricos durante la instalación.

OK (Recomendado)

Instrucciones de instalación

Preparación para la instalación

Desempaquetar materiales y accesorios de instalación.Véase la sección de preparación de instalación en el capítulo Requisito de instalación.

Instalación de la manija

Manija Panel de la puerta Tornillos Junta

Instale la manija en el panel antes de colocarlo en la puerta. Use un destornillador para ajustar la manija con cuatro tornillos.

Español22

Instalación del producto incorporado

NOTA

Este producto se puede instalar como Incorporado o permanencia libre.

Es necesario seleccionar al menos uno de los siguientes métodos para instalar el producto. Estos tornillos mantendrán el producto en su lugar y evitarán que se mueva durante el uso.

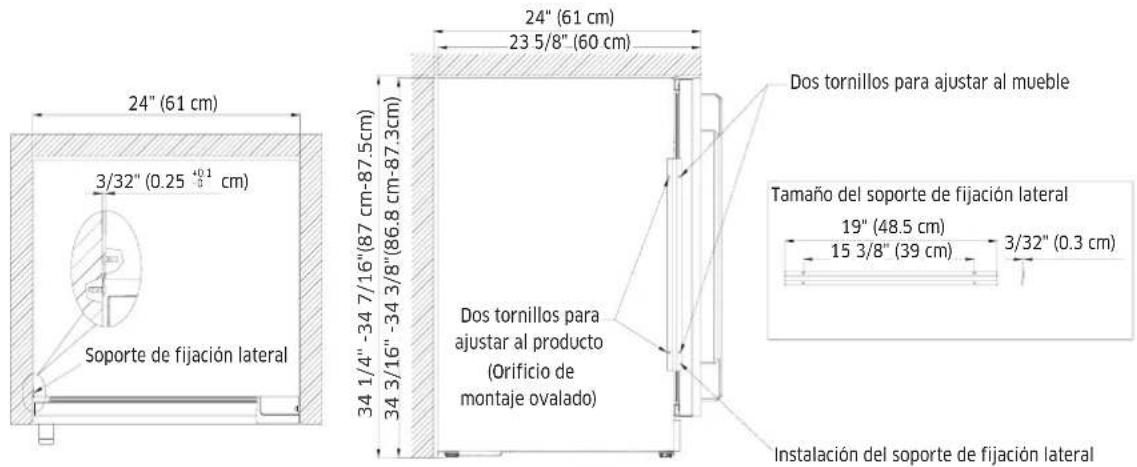

Cómo ajustar el soporte de fijación lateral

1. Extraiga 1 soporte y tornillos de la bolsa plástica de repuestos;
2. Use dos tornillos para ajustar el soporte en el lado de la manija del producto, y empuje el producto en el gabinete de la cocina;
3. Use dos tornillos para ajustar el soporte en el gabinete de la cocina.

24" (61 cm) 23 5/8" (60 cm) 24" (61 cm) 3/32" (0.25 +0.1 / 3 cm) Soporte de fijación lateral 34 1/4" -34 7/16" (87 cm-87.5cm) 34 3/16" -34 3/8" (86.8 cm-87.3cm) Dos tornillos para ajustar al mueble Dos tornillos para ajustar al producto (Dos tornillos para ajustar al producto (Orificio de montaje ovalado) Tamaño del soporte de fijación lateral 19" (48.5 cm) 15 3/8" (39 cm) 3/32" (0.3 cm) Instalación del soporte de fijación lateral

Instrucciones de instalación

Cómo ajustar las bisagras

En el lado de las bisagras del producto, las bisagras incluyen orificios para tornillos que le permiten asegurar el gabinete al lado de las bisagras del gabinete. Ubique estos orificios según los dibujos de abajo.

1. Extraiga 4 tornillos de la bolsa plástica de repuestos;
2. Empuje la refrigeración bajo encimera en el gabinete de la cocina;
3. Use tornillos para ajustar el producto en el gabinete de la cocina mediante las bisagras como se muestra en el dibujo de abajo.

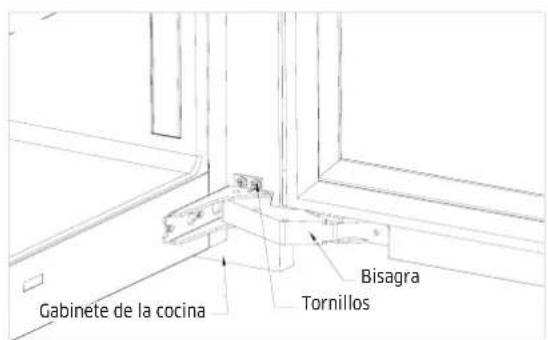

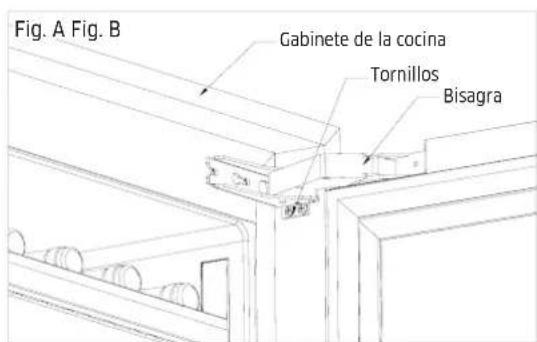

Fig. A Fig. B Gabinete de la cocina Tornillos Bisagra

Gabinete de la cocina Tornillos Bisagra

Español24

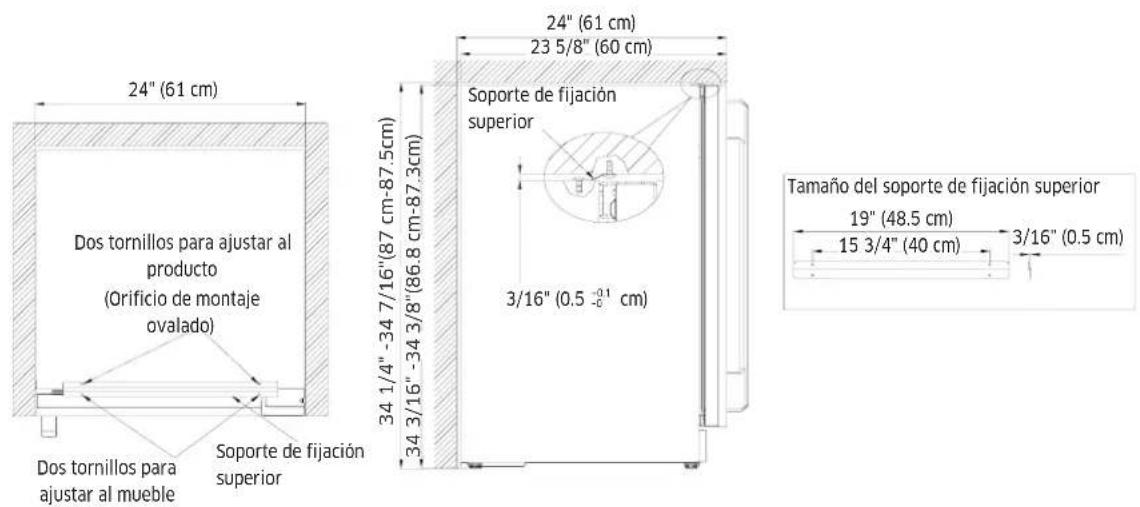

Cómo ajustar el soporte lateral superior

1. Extraiga 1 soporte y tornillos de la bolsa plástica de repuestos;
2. Use dos tornillos para ajustar el soporte en el lateral superior del producto, y empújelo en el gabinete de la cocina.
3. Use dos tornillos para ajustar el soporte en el gabinete de la cocina.

24" (61 cm) Dos tornillos para ajustar al producto (Orificio de montaje ovalado) Dos tornillos para ajustar al mueble Soporte de fijación superior 34 1/4"-34 7/16"(87 cm-87.5cm) 34 3/16"-34 3/8"(86.8 cm-87.3cm) 24" (61 cm) 23 5/8" (60 cm) Soporte de fijación superior 3/16" (0.5 -0.1 -0.0 cm) Tamaño del soporte de fijación superior 19" (48.5 cm) 15 3/4" (40 cm) 3/16" (0.5 cm)

NOTA

Los métodos de fijación anteriores son adecuados para gabinetes de cocina de madera. Si se trata de un mueble de cocina de mármol, primero es necesario perforar orificios en el mueble y agregar tapones de goma de expansión.

1. Elija al menos uno de los métodos de fijación anteriores. Si se utiliza un soporte para fijar, primero es necesario instalar el soporte en el producto;
2. Empuje el producto dentro del gabinete de la cocina y ajústelo a una posición adecuada. Luego, utilice un bolígrafo para marcar la posición de los orificios de los tornillos del soporte que se deben perforar.
3. Perfore un orificio en la posición marcada del mueble de cocina de mármol e inserte un tapón de goma de expansión.
4. Use tornillos para ajustar el soporte/las bisagras en el gabinete de mármol de la cocina.

Instrucciones de instalación

Sugerencia de tamaño de gabinete de cocina incorporado

Incorporación de un solo producto

24" (61 cm) 34 1/4"-34 7/16"(87 cm-87.5cm) 24" (61 cm)

Nivelación de la Refrigerador

1. Utilizando el ajustador que se muestra a continuación, ajustar cada uno de los ejes de ajuste del refrigerador a su vez, y nivelar el refrigerador.(CW ↓, CCW ↑)
2. Ajuste la separación entre el mueble y lacubierta superior del refrigerador a 1/8 in(3 mm).

PRECAUCIÓN

• Las patas niveladores frontales y traseras tienen una altura máxima de ajuste de 19/32" (15 mm).
• Para elevar más el refrigerador, colóquelo sobre una placa de madera o tabla corrediza.

Español26

Instalación incorporada lado a lado: puerta abierta hacia un lado diferente

Instrucciones de instalación

Instalación incorporada lado a lado: puerta abierta hacia el mismo lado

24" (61 cm) 24" (61 cm) La distancia entre las dos cajas Min. = 1" (2.5 cm) Tira de relleno

24" (61 cm) 34 1/4"-34 7/16"(87 cm-87.5cm)

Español28

Instalación del soporte antivuelco para uso independiente

ADVERTENCIA

Este electrodoméstico puede volcarse cuando se extienden sus estantes y provocar daños o lesiones. Si se lo utiliza en forma independiente, ¡debe instalarse el soporte antivuelco de acuerdo con estas instrucciones!

Lista de piezas del soporte antivuelco:

A B C D E F

A Soporte antivuelco (1)
B	Perno hexagonal (1)1/4" x 3/4" (6 mm x 20 mm)
C Arandela de fijación (1) (6)
D Arandela plana (1) (6)
E Tornillo (2) (ST4x35)
F	Tornillo de expansión (1)1/4" x 2.4" (6 mm x 60 mm)

Ajuste el soporte con los tornillos provistos.

Instalación del soporte antivuelco

El soporte se puede instalar en la parte inferior izquierda o derecha de la parte posterior de la unidad, lo que sea más conveniente para usted.

Instrucciones de instalación

Instrucciones para los orificios de montaje del soporte antivuelco

Ub. A Ub. B Ub. C Ub. D

Ub. E Ub. E

Ubicación A	Orificio de montaje fijo para la unidad
Ubicación B	Orificios de montaje fijos para paredes de yeso
Ubicación C	Orificios de montaje fijos para pisos de madera
Ubicación D	Orificios de montaje fijos para pisos de hormigón
Ubicación E	Orificio de montaje en la parte trasera de la unidad

NOTA

Determine la ubicación final del electrodoméstico antes de intentar instalar el soporte. Deberá seleccionar uno de los tres métodos de instalación que se detallan a continuación.

Instalación en pared de yeso:

A D C B E Taco de pared

1. Una vez que haya seleccionado el lugar de instalación, coloque el soporte con la Ub. B contra la pared y utilice tornillos (E) (2) para ajustar el soporte a la pared. Asegúrese de que un tornillo esté ajustado a un taco.
2. Mueva la unidad para alinear el Loc E con el soporte Loc A y asegúrelo con el perno (B), la lavadora de bloqueo (C) y la lavadora plana usando la llave.

NOTA

Los tornillos deben entrar en el taco de madera. Si la pared contiene tacos metálicos o de materiales similares, debe realizarse una instalación sobre el piso.

Español30

Instalación en piso de madera:

A D C B E

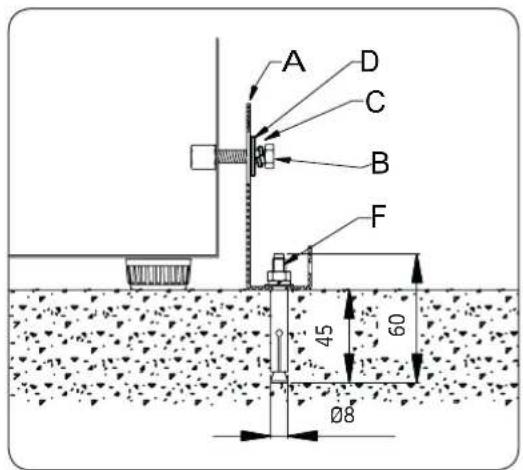

Instalación en piso de hormigón:

A D C B F 45 60 Ø8

1. Una vez que haya seleccionado el lugar de instalación, coloque el soporte sobre el piso de madera y utilice tornillos (E) (2) para alinear la Ub. C y ajustar el soporte al piso.

2. Mueva la unidad para alinear la Ub. E con la Ub. A del soporte, ajustela con el perno (B), la arandela de fijación (C) y la arandela plana (D).

3. Una vez que haya seleccionado el lugar de instalación, seleccione cualquier orificio de la Ub. D para ajustar el soporte al piso de hormigón.

4. Con una mecha para hormigón, haga un orificio guía de 3/8" (8 mm) de 1.7" a 2" (45 a 55 mm) de profundidad. Retire la tuerca, la arandela elástica y la arandela para el tornillo de expansión.
5. Clave cuidadosamente el tornillo de expansión en el hormigón con un martillo o maza.
6. Alinee la Ub. D y asegure la tuerca, la arandela elástica y la arandela firmemente sobre el tornillo de expansión y fijelo al piso de hormigón.
7. Mueva la unidad para alinear la Ub. E con la Ub. A del soporte, ajustela con el perno (B), la arandela de fijación (C) y la arandela plana (D).

PRECAUCIÓN

Controle el soporte: Después de instalar el soporte, ejerza una fuerza moderada para intentar volcar la unidad. Si la unidad no se cae, entonces los soportes están fijados correctamente. Si la unidad se cae, se debe instalar nuevamente el soporte de acuerdo con estas instrucciones.

Instrucciones de instalación

Panel integrado

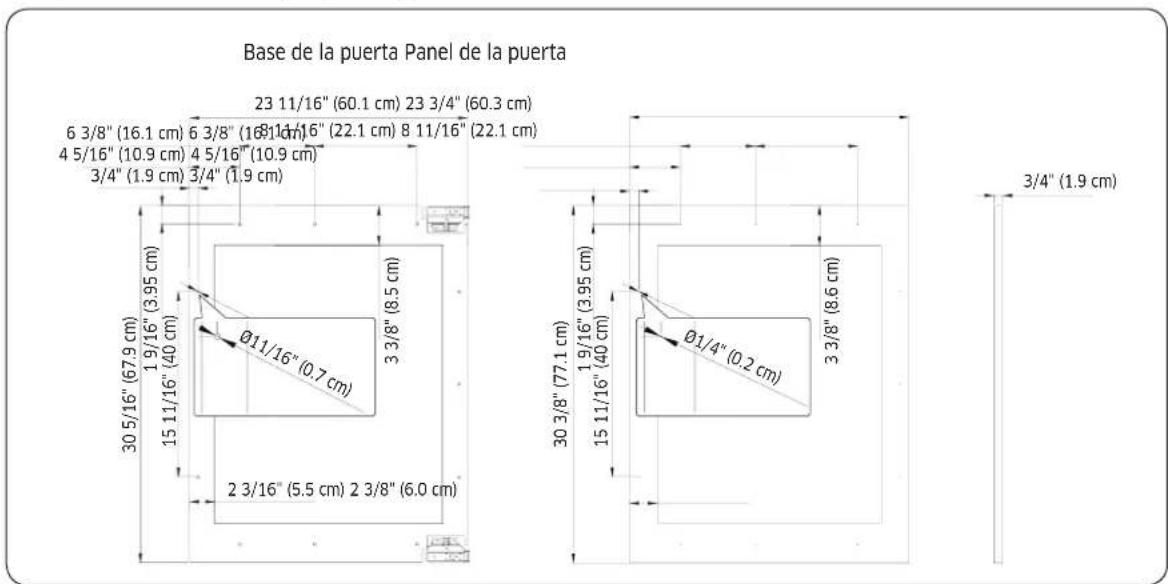

Dimensiones

NOTA

• Debido a las diferencias en los gabinetes circundantes, es posible que el panel no se alinee perfectamente con la puerta. El siguiente procedimiento está diseñado para proporcionar un panel integrado acabado que se integre perfectamente con los gabinetes circundantes.
• Preparación del panel: un panel de puerta totalmente integrado cubre por completo el marco de la puerta para que parezca integrado.
• El panel de la puerta no debe pesar más de 22 libras (10 kg). Es importante asegurarse de que todos los orificios estén perforados a la profundidad correcta para evitar que se parta la madera al instalar los herrajes.
• Corte los paneles según las dimensiones que se indican en el diagrama a continuación.
• Opcional: Tiña o acabe el panel con el tono o color que desee. Asegúrese de seguir atentamente las instrucciones proporcionadas por el fabricante.
• Opcional: Instale manijas y herrajes.

• El electrodoméstico necesitará hasta (870 mm) por debajo de la parte inferior de la encimera para dejar espacio para los ajustes de nivelación.
• Al aplicar un marco integrado a una unidad, asegúrese de que ambos lados estén acabados para evitar deformaciones. En algunas instalaciones de marcos, el panel puede ser visible a través del vidrio mientras la puerta está abierta.

Español32

Cómo instalar el panel integrado

1. Abra por completo la puerta.
2. Comenzando por la esquina, retire la junta de la puerta como se muestra en la Figura A.
3. Continúe tirando de la junta para liberarla del canal.

4. Después de retirarla, coloque la junta sobre una superficie plana.

5. Fije el panel integrado a la puerta usando abrazaderas como en la Fig. B. También se puede utilizar cinta de alta resistencia. Se pueden utilizar abrazaderas de barra para asegurar el panel a la puerta. Si usa cinta, asegúrese de que no dañe el acabado del panel al retirarla.

6. Con una broca de 7/64" (3 mm), taladre 6 orificios guía de 1/2" (12 mm) de profundidad en el panel de madera usando los orificios en el marco de la puerta como guía.

NOTA

Es importante asegurarse de que todos los orificios perforados estén a la profundidad correcta para evitar que se parta la madera al instalar los herrajes.

1. Localice 6 de los tornillos M4x34 mm provistos con su unidad.

2. Con un destornillador Phillips, coloque un tornillo en cada uno de los 6 orificios guía y atornílelo como se muestra en la Fig. C. No apriete demasiado los tornillos.

3. Asegúrese de que los tornillos queden a ras contra la parte inferior del canal. Retire las abrazaderas de la puerta.

NOTA

Si un panel requiere un ajuste adicional después de quitar las abrazaderas, afloje ligeramente cada tornillo y ajuste el panel según sea necesario. Apriete los tornillos al finalizar.

1. Comenzando por las esquinas, vuelva a instalar la junta en el canal del marco. Asegúrese de que la junta esté completamente asentada.

Fig. B Abrazadera de barra Puerta/Cajón Panel de madera Fig. A Fig. C

Instrucciones de instalación

Placa de protección

Al quitar 3 tornillos y colgar del lado inferior, se puede desmontar fácilmente la placa de protección.

Placa de protección M4x8 3 uds.

Español34

Cómo quitar la placa de protección

Retire los tres tornillos de la parte inferior y retire la placa de protección.

ADVERTENCIA

No utilice un taladro de impacto. Puede causar daños.

Instrucciones de instalación

Ajuste del ángulo de apertura de la puerta

Como valor de fábrica, la puerta se abre 95 grados. Puede utilizar el limitador para disminuir el ángulo de apertura a 90 grados, dependiendo de las condiciones de instalación.

• Abra la puerta menos de 90 grados e inserte por completo el limitador por los orificios superiores e inferiores de la bisagra superior como se muestra en las ilustraciones (1) y (2).
• Cierre la puerta y asegúrese de que el limitador no interfiera con la cubierta de la bisagra.

PRECAUCIÓN

• Inserte el limitador antes de instalar la refrigeración bajo encimera en el gabinete.
• Si el limitador no se inserta por completo, la bisagra y la cubierta pueden dañarse.

95° Configuración predeterminado

Configuración predeterminada de fábrica de 95°

Limitador

Con limitador 90°

Inserte por completo 2/32" (2 mm) 90°

Limpieza

• Retire el vinilo protector.
• Lave el exterior del gabinete con agua tibia y un detergente líquido suave. Enjuague bien y seque con un paño limpio y suave.
• Retire el exceso de agua con una esponja o paño al limpiar alrededor de los controles o cualquier parte eléctrica.

Español36

Lista de verificación de instalación

Asegúrese de que el soporte y estante funcione adecuadamente y que el panel personalizado de la puerta esté alineado con los gabinetes cercanos.

ADVERTENCIA

• El instalador debe completar la siguiente lista de verificación a fin de garantizar que el soporte y estante esté instalado de manera segura y correcta, funcione adecuadamente y que no se haya pasado por alto ninguna parte de la instalación.
• La instalación adecuada es responsabilidad del dueño de casa. La importancia de una instalación adecuada de su electrodoméstico Dacor es primordial.

Lista de verificación de instalación

□ ¿Se ha inspeccionado la unidad a fin de detectar daños estéticos?
□ ¿Está la unidad bien alineada con los gabinetes adyacentes?
□ ¿Funcionan todas las puertas, cajones y estantes sin problemas ni interferencias?
□ ¿Se ha retirado toda la cinta de embalaje y la literatura de dentro y fuera del electrodoméstico?
□ ¿Está el cable de alimentación conectado a un tomacorriente de tres clavijas y con conexión a tierra que cumple con las especificaciones eléctricas?
□ ¿Se ha nivelado adecuadamente la unidad?
□ ¿Es adecuado el espacio entre la puerta de vidrio y el panel? (Consulte la página 32).
□ ¿Se ha instalado correctamente el soporte antivuelco?
□ ¿Funcionan correctamente todos los componentes de la refrigeración bajo encimera?
□ ¿Se ha activado la garantía en línea o se ha completado la tarjeta de garantía y se ha enviado por correo?
□ ¿Está nivelado el electrodoméstico?
□ ¿Está ajustado firmemente el soporte y estante?
☐ ¿Ha demostrado al usuario cómo armar y desarmar el soporte y estante de acuerdo con el manual del usuario?

Notas

Notas

dacor®
